Размеры din рейки. DIN-рейки: виды, размеры и особенности применения — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое DIN-рейка и для чего она используется. Какие бывают типы и размеры DIN-реек. Как правильно выбрать DIN-рейку для конкретной задачи. Из каких материалов изготавливаются DIN-рейки.

Содержание

Что такое DIN-рейка и история ее создания

DIN-рейка представляет собой металлическую полосу с определенным профилем, используемую для монтажа различного электрооборудования в электрических шкафах и щитах. Название «DIN» происходит от немецкого института стандартизации (Deutsches Institut für Normung), разработавшего первые спецификации для этих изделий.

DIN-рейки были изобретены в 1928 году немецким инженером-электриком. Изначально они предназначались для монтажа изолированных клеммных колодок. Со временем область применения DIN-реек значительно расширилась — сегодня на них устанавливают автоматические выключатели, реле, пускатели, контроллеры и многие другие электротехнические устройства.

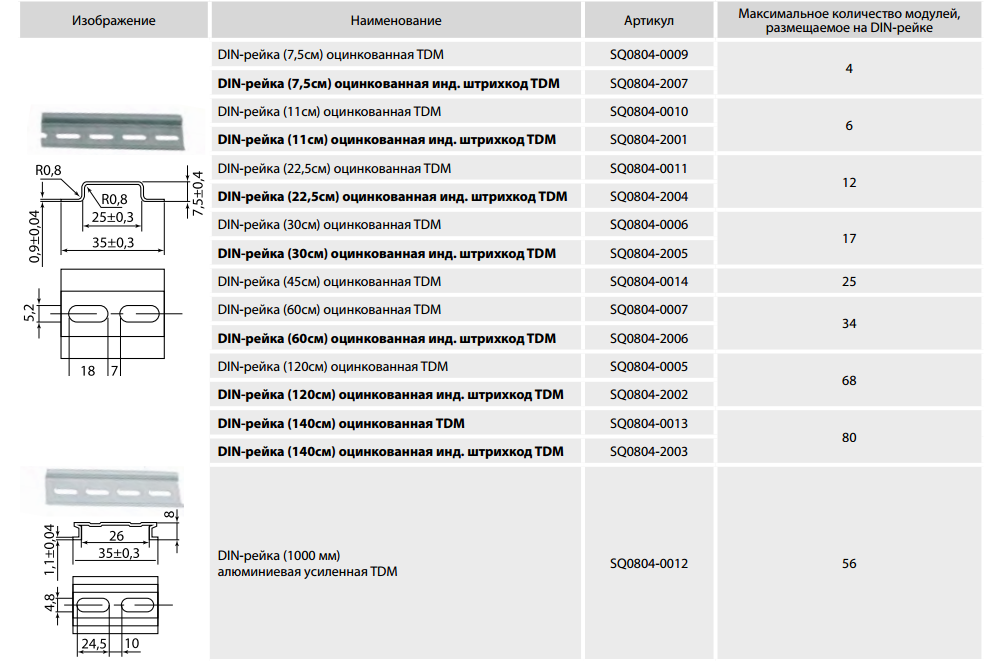

Основные типы и размеры DIN-реек

Существует несколько стандартных типов DIN-реек, различающихся по ширине и форме профиля:

TS35 — самый распространенный тип шириной 35 мм. Бывает высотой 7,5 мм (стандартная) и 15 мм (усиленная).
TS32 — рейка шириной 32 мм с G-образным профилем. Применяется реже, в основном для тяжелого оборудования.
TS15 — миниатюрная рейка шириной 15 мм для компактных шкафов.
С-образные рейки различной глубины — C20, C30, C40, C50.

Стандартная длина DIN-реек составляет 2 метра, но их легко укоротить под конкретный шкаф. Наиболее универсальной является рейка TS35 шириной 35 мм и высотой 7,5 мм — она подходит для большинства современных электротехнических компонентов.

Материалы изготовления DIN-реек

DIN-рейки производятся из различных металлов, выбор которых зависит от условий эксплуатации:

Оцинкованная сталь — наиболее распространенный и экономичный вариант для большинства применений.
Нержавеющая сталь — обеспечивает максимальную прочность и коррозионную стойкость, но дороже.

Алюминий — легкий материал с хорошей коррозионной стойкостью, уступает стали в прочности.
Медь — используется для изготовления шин заземления.

Для защиты от коррозии на стальные рейки наносится цинковое покрытие и хроматирование. Современные технологии позволяют использовать безопасное трехвалентное хромирование вместо шестивалентного.

Особенности применения разных типов DIN-реек

Выбор типа DIN-рейки зависит от размеров и веса устанавливаемого оборудования, а также условий эксплуатации:

TS35 7,5 мм — для большинства стандартных компонентов (автоматы, реле, контакторы).
TS35 15 мм — для более тяжелого оборудования.
TS32 — для крупногабаритных устройств (трансформаторы, блоки питания).

TS15 — для компактных распределительных коробок.
С-образные — для специфического оборудования, требующего особого крепления.

В агрессивных средах рекомендуется использовать рейки из нержавеющей стали или алюминия. Для уличных щитов подойдет оцинкованная сталь с дополнительной защитой.

Стандарты и нормативы для DIN-реек

Производство и применение DIN-реек регламентируется рядом международных и национальных стандартов:

IEC/EN 60715:2017 — основной действующий стандарт, описывающий размеры и технические требования к DIN-рейкам.
EN 50022 / BS 5584 — стандарты для реек TS35.
EN 50023 / BS 5585 — стандарты для реек TS15.
EN 50024, EN 50025 / BS 5683, BS 5824 — стандарты для C-образных реек.

Соответствие этим стандартам обеспечивает совместимость оборудования разных производителей и возможность его монтажа на DIN-рейки.

Как правильно выбрать DIN-рейку

При выборе DIN-рейки следует учитывать следующие факторы:

Тип и размеры устанавливаемого оборудования — должны соответствовать профилю рейки.
Общий вес компонентов — определяет необходимую прочность рейки.
Условия эксплуатации — влияют на выбор материала рейки.
Размеры электрощита — определяют длину рейки.
Совместимость со стандартами — гарантирует возможность установки разного оборудования.

Для большинства применений оптимальным выбором будет стандартная оцинкованная рейка TS35 7,5 мм. При особых требованиях стоит обратить внимание на специализированные типы реек.

Преимущества использования DIN-реек

Применение DIN-реек в электрощитовом оборудовании дает ряд существенных преимуществ:

Универсальность — возможность установки широкого спектра компонентов.
Простота монтажа и демонтажа оборудования.
Экономия пространства в электрощите.
Удобство обслуживания и модернизации.

Эстетичный внешний вид электрощита.
Соответствие международным стандартам.

Благодаря этим преимуществам DIN-рейки стали неотъемлемым элементом современных систем электроснабжения и автоматизации.

Как выбрать нужный тип Дин-рейки!!!

Бренды

28.09.2020

Распространение сложных электрических систем в современных условиях промышленного роста означает, что DIN-рейки используются почти повсюду, для установки всего, от простого автоматического выключателя ,реле , пускателя до сложных программируемых логических контроллеров. Панели управления с креплением на DIN-рейку используются в системах кондиционирования воздуха и телекоммуникациях, в зданиях и системах управления энергопотреблением, а также во многих гражданских и промышленных электрических установках.

Что такое DIN-рейка?

DIN-рейки представляют собой полосу листового металла различного поперечного профиля. Изначально DIN-рейки придумывались для монтажа изолированных клеммных колодок. Клеммные колодки были изобретены одновременно с DIN-рейкой и спроектированы как длинная полоса плотно установленных клемм с надежной фиксацией на рейке, но с возможностью легкого снятия и изменения положения, поэтому DIN-рейка была спроектирована с асимметричным профилем, в котором клеммы можно было легко защелкнуть.

История дизайна.

DIN-рейки приближаются к своему первому столетнему юбилею с момента их первоначального изобретения немецким инженером-электриком в 1928 году. В настоящее время почти каждая крупная электрическая установка будет собрана с использованием DIN-рейки. Они являются одними из немногих комплектующих, которое является стандартным во всем мире. Само название является аббревиатурой от немецкого «Deutsches Institut für Normung», что является просто названием Немецкого института стандартов, опубликовавшего исходные спецификации на это изделие. Эти спецификации были стандартизированы в 1950-х годах, а затем приняты институтами стандартизации Европы и Северной Америки.

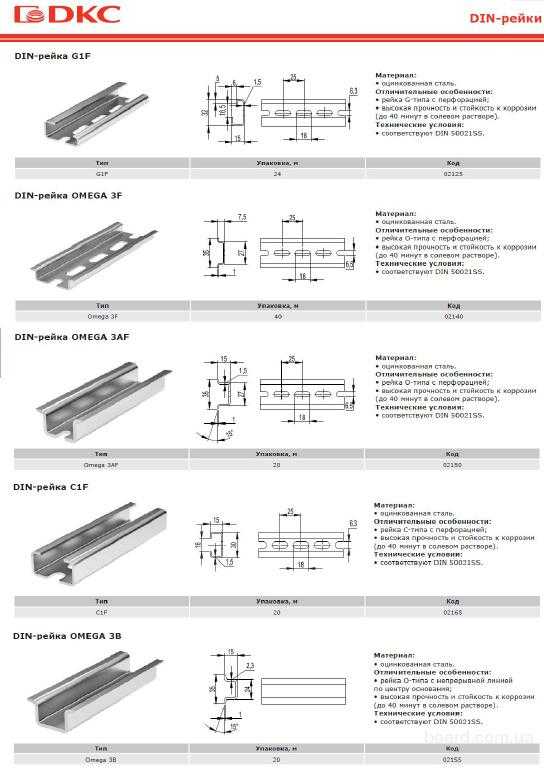

Типы DIN-рейки.

Первоначальная концепция рейки имела G-образный профиль, который обеспечивал прочное механическое соединение, предотвращал обратную установку и позволял точно регулировать положение клеммных колодок, поскольку они могли скользить по ней в боковом направлении. Din-рейка G-образного сечения и его компоненты вскоре были приняты другими производителями электротехники, а позже к ним присоединилась так называемая профильная конструкция, симметричная версия шины, более подходящая для установки более легких компонентов. Этот профиль со временем стал настолько популярным, что многие производители клеммных колодок сделали их одинаково совместимыми с обоими типами DIN-реек. Также был разработан вид рейки с профилем C-образного сечения, который подходит для некоторых более тяжелых или больших устройств, таких как трансформаторы или источники питания.

Стандартная отраслевая рейка шириной 35 мм сегодня наиболее часто используется для монтажа реле, автоматических выключателей, контроллеров и другого электрического оборудования. Доступны два типа, глубиной 5 мм или 7,5 мм, причем большинство существующих и новых конструкций устанавливаемых электрических компонентов относятся к этому типу. Глубина 7,5 мм является более экономичным и подходит для большинства современных устройств, а глубина 15 мм больше подходит для установки более тяжелых компонентов.
Направляющие с C- или G-сечением шириной 32 мм были первым поколением DIN-реек и реже встречаются в современных конструкциях электротехники, которые не требуют такой прочности для удержания компонентов на рейке.

Этот тип направляющих все еще используется для установки более крупных или тяжелых компонентов, но для ее использования могут потребоваться дополнительные монтажные аксессуары. Рейки С-образного сечения обычно бывают четырех популярных размеров, соответствующих их глубине в мм: C20, C30, C40 и C50.
Миниатюрная рейка шириной 15 мм обычно используется для монтажа компонентов в компактных распределительных шкафах или в ограниченных пространствах, таких как небольшая распределительная коробка, а также существует конфигурация шириной 75 мм для более тяжелых компонентов. В России самый распространенный тип рейки шириной 35мм.

Как правильно выбрать DIN-рейку!

Помимо трех основных поперечных профилей, DIN-рейки бывают различных типов и конфигураций в зависимости от размера, материалов и покрытия. Многие DIN-рейки используются в экстремальных условиях, таких как железные дороги, атомные электростанции и фабрики, поэтому они должны быть устойчивы к механическим ударам и вибрации, а также к коррозии.

Большинство DIN-реек изготавливаются из стали, нержавеющей стали, алюминия или меди с каким-либо защитным покрытием, например цинком. Затем эти металлы химически обрабатываются раствором хрома, который в соответствии с действующими стандартами по уменьшению количества вредных веществ, скорее всего, будет трехвалентным хромом. Какие материалы лучше всего подходят для установки на DIN-рейку, зависит от ее рабочей среды, при этом разные металлы обеспечивают большую или меньшую стойкость к коррозии.
Нержавеющая сталь обеспечивает максимальную прочность и устойчивость к коррозии, но она дороже алюминия или оцинкованной стали.
Анодированный алюминий обеспечивает большую коррозионную стойкость, чем оцинкованная сталь, во влажных средах, но он слабее и менее рентабелен.
Оцинкованная сталь представляет собой лучшее универсальное решение для большинства стандартных применений, обеспечивая высокую коррозионную стойкость, прочность и экономичность.
Медь можно использовать, когда Din-рейка выполнена в качестве шины заземления и на ней крепятся клеммы заземления.

Немного о стандартах!!!

С середины прошлого века производство DIN-рейки соответствует общепринятым стандартам, первоначально установленным Немецким институтом и принятым Европейским союзом и Национальной ассоциацией производителей электрооборудования США. Австралийские стандарты для DIN-реек аналогичны.
Текущий стандарт, применимый к DIN-рейкам, — это IEC / EN 60715: 2017, который представляет собой общий стандарт, регулирующий многие аспекты управления низковольтными устройствами и распределительными устройствами, включая монтажные размеры на рейке для механической поддержки электрических устройств. Он заменяет предыдущие европейские и британские стандарты:

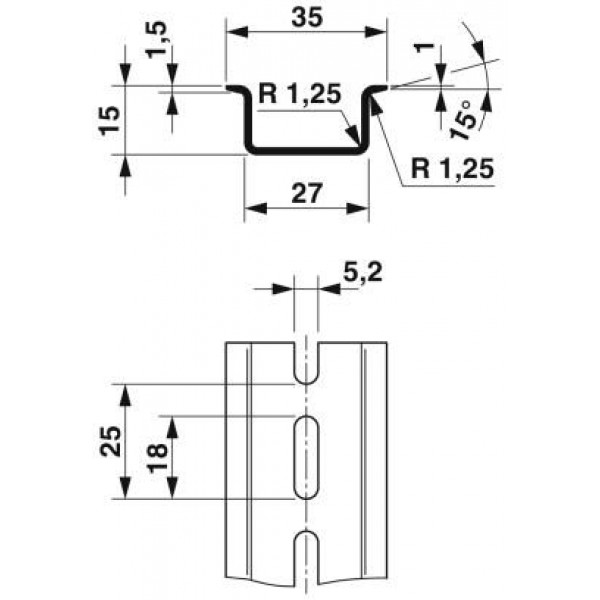

EN50022 / BS5584 регулирует верхние направляющие шириной 35 мм x 15 мм и 35 мм x 7,5 мм;
EN50023 / BS5585 регулирует цилиндрическую рейку шириной 75 мм;
Рейки C-образного сечения, регулируемые стандартами EN50024 и 50025 / BS5683 и 5824, различных размеров;
EN50035 / BS5825 регулирует рельс G-профиля шириной 32 мм;
EN50045 / BS6273 регулирует миниатюрную цилиндрическую рейку 15 мм x 5,5 мм.

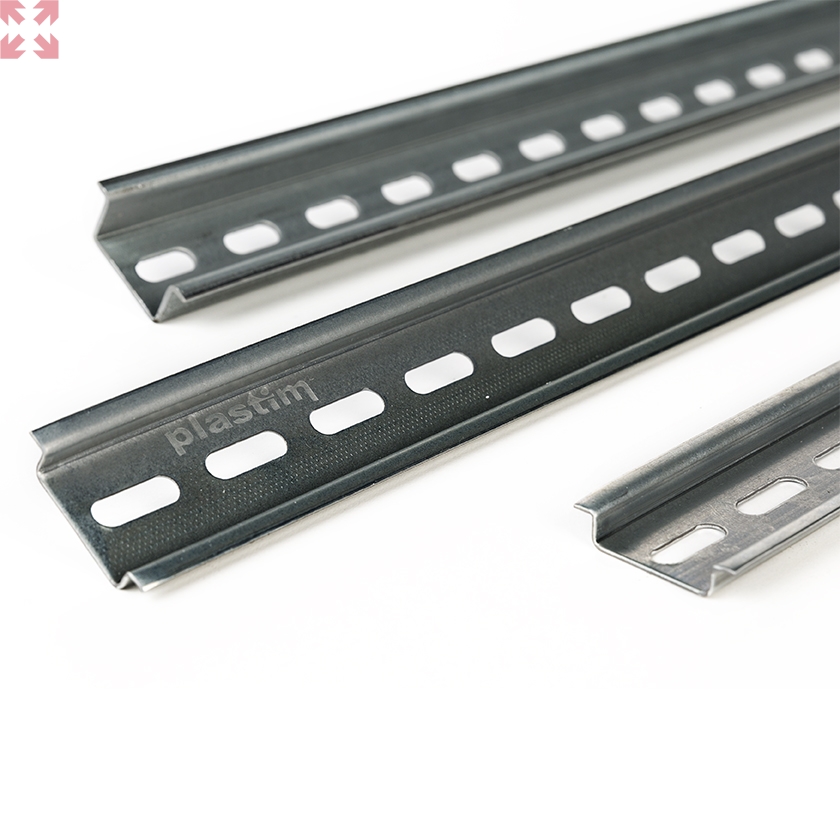

DIN-рейка металлическая Th45-7,5 перфорированная, оцинкованная, на 16 модулей, размер 35х7,5мм [ШхВ], длина 300мм YDN10-0030 IEK

Тарифная цена:

«>(История цены) 36,36 RUB /шт

Дата	Цена
25.04.2021	36,36 RUB
12.04.2020	29,17 RUB
10. 10.2019	29,17 RUB
08.09.2019	28,05 RUB
12.07.2019	28,05 RUB
27. 12.2018	20,66 RUB
18.12.2018	20,32 RUB
22.11.2018	20,32 RUB
27. 10.2018	19,73 RUB
14.09.2018	20,32 RUB

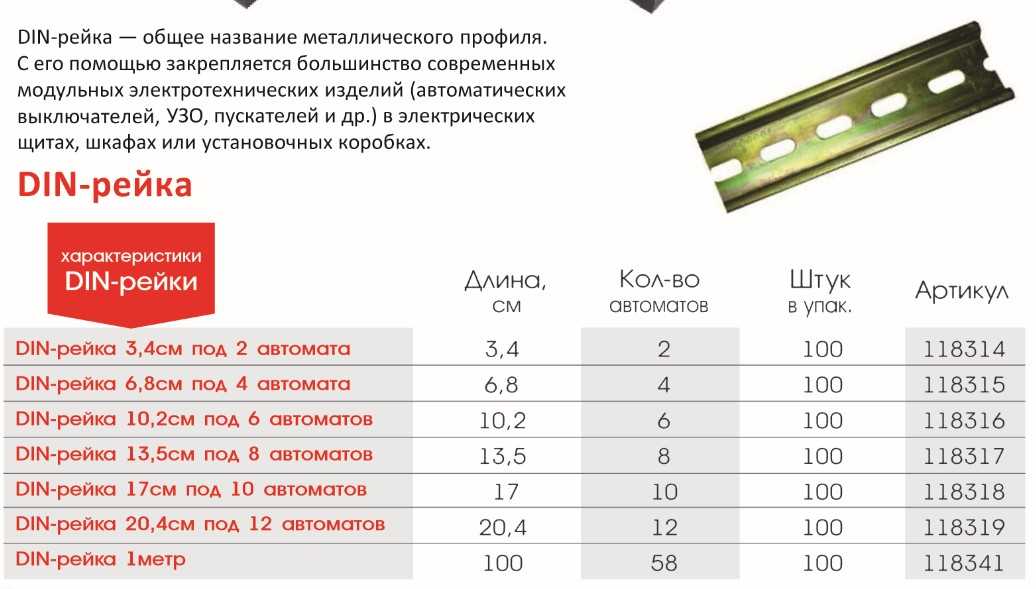

DIN-рейка

Размеры и типы DIN-реек

DIN-рейка — это металлическая рейка, используемая для монтажа различных электрических компонентов в электрическом шкафу управления. DIN-рейка позволяет монтировать самые разные компоненты управления, устройства, клеммные колодки, автоматические выключатели и т. д. на одной платформе.

Использование DIN-реек расширяет возможности проектирования, экономит площадь и сокращает трудозатраты.

Название DIN-Rail было связано с DIN (Deutsche Industrie Norm) (перевод: Немецкий промышленный стандарт), который определял размеры и допуски на рейку, чтобы производители могли разрабатывать методы монтажа и сборки продуктов, предназначенных для сборки на рейке. .

Текущим стандартом, определяющим DIN-рейку, является IEC EN 60715.

Titleed; Размеры низковольтных распределительных устройств и аппаратуры управления. Стандартный монтаж на рельсах для механической поддержки электрических устройств в установках распределительных устройств и аппаратуры управления.

С середины прошлого века этот стандарт был принят Европейским союзом и Национальной ассоциацией производителей электрооборудования в США. Австралийские стандарты для DIN-реек также аналогичны.

DIN-рейки используются для установки клеммных колодок для подключения нескольких компонентов к одной клемме, создания силовой шины или установки такого оборудования, как реле, контакторы или автоматические выключатели.

DIN-рейки изготавливаются из стали, меди, алюминия. DIN-рейка доступна в различных сочетаниях основного металла и отделки, таких как оцинковка и трехвалентный хромат (Cr3). Цинк защищает основной металл от коррозии. Трехвалентный хромат защищает цинковое покрытие от износа и образования оксида цинка.

DIN-рейка из нержавеющей стали обеспечивает оптимальную прочность и устойчивость к коррозии. Тем не менее, это самый дорогой вариант по сравнению с оцинкованной сталью или алюминием.

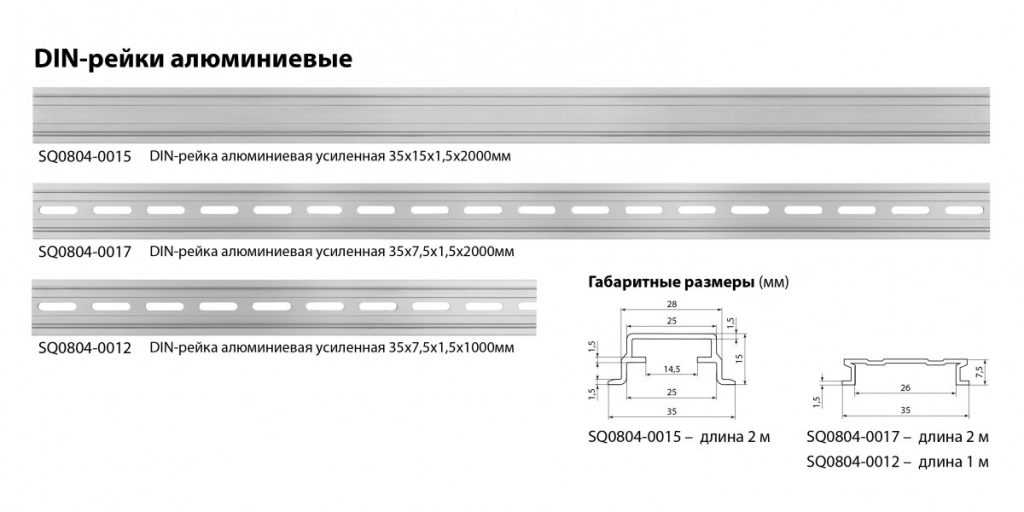

Алюминиевая DIN-рейка используется во влажной среде, где оцинкованная сталь не обеспечивает оптимальной защиты от коррозии. Однако алюминий не так прочен, как оцинкованная сталь. И дороже, чем оцинкованные.

Оцинкованная сталь является лучшим решением для общего применения благодаря своей прочности, антикоррозийному покрытию и экономичности.

Медную шину можно использовать в качестве заземляющей шины в панелях.

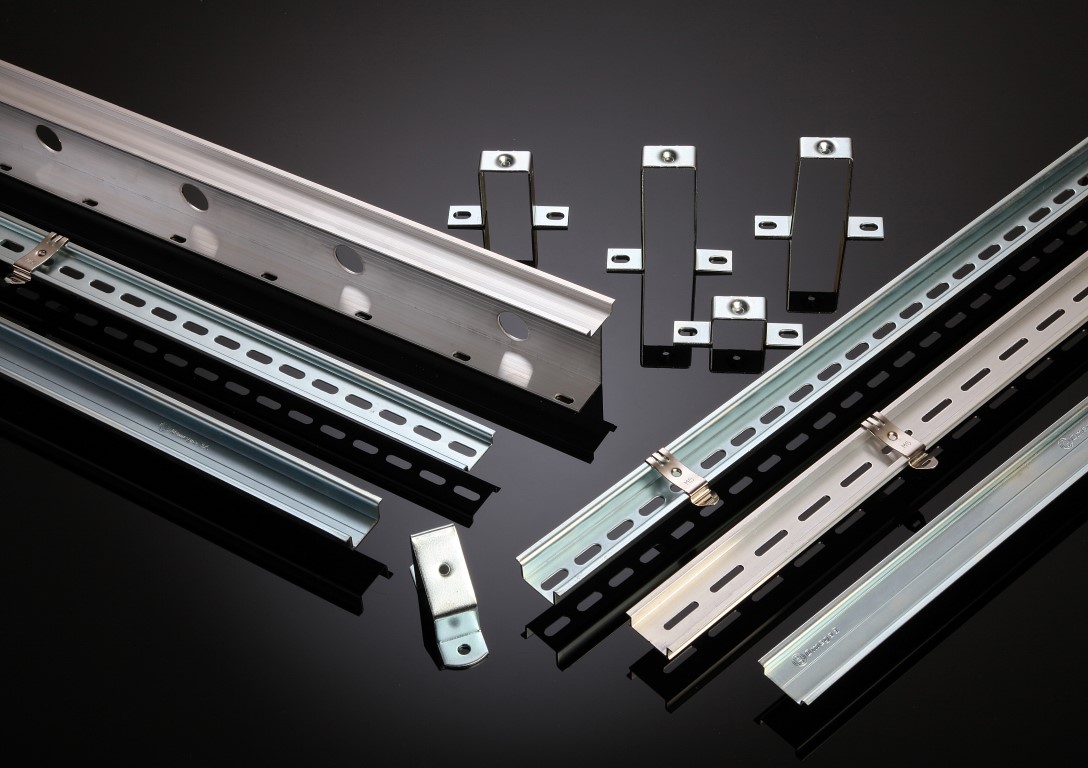

Типы DIN-рейки

Все размеры на DIN-рейке указаны в метрической системе с общей длиной 2 метра, что подходит для шкафов управления различной высоты при вертикальной установке. Со временем DIN-рейка превратилась из асимметричной конструкции в семейство симметричных конструкций различной ширины и высоты. DIN-рейки имеют разные размеры и могут быть обрезаны по длине.

Типы и размеры (размеры) DIN-рейки:

TS-32

Рейка TS-32 в большинстве случаев известна как рейка G, J или C из-за ее физической формы. Имеет ширину 32 мм. Эта рейка была первым поколением DIN-рейки. Многие новые конструкции компонентов, монтируемых на DIN-рейку, не подходят для этой рейки или требуют дополнительных принадлежностей для монтажа. Тем не менее, он по-прежнему используется для монтажа больших цифровых устройств, управляющих трансформаторов, контакторов или источников питания.

TS-35

Рельс TS-35 является отраслевым стандартом. Имеет ширину 35 мм. Большинство существующих и новых конструкций компонентов, монтируемых на DIN-рейку, включают эту рейку. TS-35 доступен в двух профилях:

«Стандартный» высотой 7,5 мм: Рельс высотой 7,5 мм подходит для большинства применений и является наиболее экономичным.

TS-15

Рейка TS-15 более чем в два раза меньше ширины рейки TS-32 и TS-35 (15 мм против 32/35 мм) и используется для монтажа клеммных блоков в ограниченном пространстве или в любых других случаях. требуется сокращение площади. Его еще называют мини-рельсом. Типичное применение рельса TS-15 — небольшой потребительский блок.

DIN-рейка стандартного размера?

В настоящее время чаще всего используется цилиндрическая рейка 35 / 7,5, описанная в DIN EN 60715.
