Разрядники в сравнении с ОПН (УЗПН). Основные различия

01.11.2019

Удары молнии в элементы воздушных линий электропередачи (ВЛ) или рядом с ними могут приводить к перекрытиям линейной изоляции, и как следствие, повреждениям элементов ВЛ и отключениям линий. В настоящее время, для защиты ВЛ от негативных последствий грозовых воздействий применяют разрядники (длинно-искровые и мультикамерные) и нелинейные ограничители перенапряжений (ОПН), в исполнении для установки на ВЛ -УЗПН.

Принцип действия устройств

Разрядники формируют альтернативный путь для разряда (импульсного перекрытия) на удалении от изолятора и обеспечивают отключение сопровождающего тока, возникающего вслед за импульсным перекрытием. У длинно-искровых разрядников разряд развивается по внешней поверхности рабочего элемента – кабеля, у мультикамерных – в камерах между электродами внутри силиконовой оболочки. В обоих случаях основная энергия выделяется снаружи устройства.

ОПН (УЗПН) представляет собой колонку из варисторов, заключенных в полимерную оболочку. Варистор обладает нелинейной вольтамперной характеристикой, это означает, что при повышении приложенного к нему напряжения, его сопротивление резко уменьшается. Таким образом при срабатывании, импульсный ток протекает внутри ОПН, а как только приложенное к нему напряжение снижается, он «закрывается».

Основные характеристики

Из описанных выше конструктивных отличий, вытекают и отличия в характеристиках и испытаниях. Для разрядников самое главное – это правильный путь разряда и обеспечение координированного срабатывания с защищаемой изоляции, при этом пропускная способность настолько велика, что ее проверка выходит на второй план, как и ограничение перенапряжения. А вот у ОПН, главное обеспечить тепловое равновесие варисторов, так как при протекании по ним тока выделяется большое количество энергии, а также исключить перекрытие вдоль колонки варисторов.

Отсюда испытания прямоугольным импульсом, импульсами 8/20 мкс, а также появление такой характеристики, как рассеиваемая энергия. И конечно, ОПН обязан обеспечивать ограничение перенапряжения.

Разрядники и ОПН разрабатывались для разных целей, принципы действия данных устройств различны, а потому и сферы их успешного применения отличаются – там, где хорошо справляется с задачей разрядник, ОПН может “спасовать”, справедливо и обратное.

ОПН и УЗПН чувствительные к перегреву. Тогда как разрядники устойчивы к длительному воздействию повышенных температур и сохраняют свою работоспособность, даже если разогреваются до температуры выше рабочего диапазона. ОПН и УЗПН не устойчивы к прямому удару молнии. В свою очередь разрядники способны выдержать воздействии энергии импульса прямого удара молнии, сохранив работоспособность. Единственные устройства, которые обладают защитой от прямого удара молнии — это мультикамерные разрядники экранного типа РМКЭ-10-IV-УХЛ1.

Они могут выдержать нагрузку и работать в штатном режиме, пропустив через себя ток молнии.

В РДИ и РМК основная часть разряда проходит снаружи аппарата, и поэтому они могут пропустить без повреждений гораздо большие импульсные токи (токи молнии), чем УЗПН. При индуктированных перенапряжениях, это различие несущественно, но ВЛ 6-20 кВ, хоть и редко, могут подвергаться прямым ударам молнии, в этом случае УЗПН могут повреждаться.


03.03.2022

Схемы подключения и основные правила монтажа УЗИП


В статье отвечаем на вопросы: «Как выбрать схему подключения УЗИП?» и «Какие правила нужно соблюдать при монтаже УЗИП?»

Читать далее

30.11.2021

Особенности каскадной защиты оборудования


УЗИП класса I, пропуская значительный ток молнии, обладает достаточно высоким уровнем защиты, опасным для аппаратуры. Для более глубокого ограничения напряжения требуется установка последующих ступеней защиты – УЗИП класса II и III, такая схема защиты называется каскадной. Важной задачей при каскадной схеме защиты является координация работы УЗИП разных её ступеней.

Читать далее

05.03.2021

О применении УЗИП для защиты сети освещения


Сеть освещения с точки зрения грозозащиты обладает рядом особенностей: значительной протяженностью и низкой электрической прочностью изоляции. Функции системы освещения могут затрагивать вопросы безопасности и коммерческой эффективности предприятий. В данной статье предпринята попытка разработать систему обоснования применения УЗИП с целью защиты сетей освещения от грозовых перенапряжений. Решение такой задачи должно быть основано на экономическом расчете, исходными данными к которому является оценка рисков, связанных с повреждением оборудования.

Читать далее

10. 12.2020

Устройство защиты от импульсных перенапряжений в сети НН КТП


Ограниченные возможности изоляции электрооборудования низкого напряжения противостоять грозовым перенапряжениям обуславливают необходимость применения устройств защиты от импульсных перенапряжений (УЗИП). В частности, проблема ограничений грозовых перенапряжений возникает при эксплуатации электрооборудования 0,4 кВ комплектных трансформаторных подстанций (КТП). Причиной грозовых перенапряжений в этом случае являются удары молнии, как непосредственно в КТП, так и в отходящие (0,4 кВ) и питающие (6–20 кВ) линии. В результате исследований показана возможность возникновения опасных перенапряжений в сети 0,4 кВ трансформатора путём их передачи с высоковольтной обмотки. Для защиты от данного вида перенапряжения даны рекомендации по выбору и применению УЗИП.

Читать далее

06.11.2020

Применение УЗИП для защиты сети освещения


Руководитель направления низковольтных защитных устройств Нататья Кутузова, совместно с коллегами из других компаний и образовательных учереждений написала подробную статью о применение УЗИП для защиты сети освещения для журнала Электроэнергия

Читать далее

19. 08.2020

Особенности разработки переходных пунктов для соединения высоковольтных воздушных и кабельных ЛЭП


В состав каждого переходного пункта входит набор необходимого электротехнического оборудования, от правильности выбора которого зависит надежность и безопасность дальнейшей эксплуатации. Применение унифицированных решений, например, комплектных переходных пунктов ПКПО-КВ, позволяет исключить ошибки при проектировании и избежать аварийных ситуаций при эксплуатации.

Читать далее

28.01.2020

Supply Chain и логистика


Логист Стримера, Александр Лесман рассказывает о Supply Chain, логистике в НПО Стример и Streamer AG и планах на будущий год.

Читать далее

04.12.2019

Опасности молнии на линиях электропередачи: китайский опыт


В статье описан опыт борьбы с молнией в Китае. Что такое эффективность молниезащиты, по каким показателям она измеряется? Как повысить грозоустойчивость воздушных линий и какие бывают устройства молниезащиты.

Читать далее

24.11.2019

Современное решение для соединения высоковольтных воздушных и кабельных линий


Инновационные комплектные переходные пункты для соединения ВЛ и КЛ на опоре появились в портфеле продукции АО «НПО «Стример» в середине 2017 года и активно внедряются на линии электропередачи классов напряжения 35 и 110 кВ.

Читать далее

20.11.2019

Финансирование следующего глобального инвестиционного цикла T & D: 2020-2040


Предлагаем вам отредактированную версию отчета Goulden Reports — известной консалтинговой компании, проводящей исследования и собирающих данные по нескольким отраслям.

Читать далее

28. 10.2019

Интервью с Хенриком Нордборгом (Nordborg Henrik)


Хенрик Нордборг — профессор физики и руководитель программы бакалавриата «Возобновляемые источники энергии и экологические технологии» в Университете прикладных наук в Рапперсвиле, Швейцария.

Читать далее

11.10.2019

Где испытывают продукцию “Стримера”?


В Санкт-Петербурге у компании «Стример» есть собственный испытательный центр, в котором находится уникальная испытательная установка  ГИН-300К. Она позволяет одновременно воспроизводить два типа абсолютно разных воздействий — импульс молнии и напряжение, которым подвергаются  молниезащитные разрядники. Благодаря ей мы можем испытывать разрядники в условиях, максимально приближенных к реальным.

Читать далее

06.09.2019

Заземление экранов кабеля на переходном пункте, выполненном на опоре: опыт заземления экранов на ПКПО-КВ


Заземление экранов кабеля — обязательная процедура при строительстве кабельных линий электропередачи и связи.

Читать далее

29.08.2019

Концевая кабельная муфта в составе комплектного переходного пункта для соединения высоковольтных воздушных и кабельных линий: особенности выбора муфт и их последующего монтажа


В состав каждого переходного пункта входит набор электротехнического оборудования. Правильность его выбора определяет надежность и безопасность эксплуатации. Применение унифицированных решений комплектных переходных пунктов ПКПО-КВ, позволяет исключить ошибки при проектировании и избежать аварийных ситуаций при эксплуатации.

Читать далее

19.08.2019

Как отличить оригинальный разрядник от контрафактного?


Содержание:
Чем опасен контрафакт, самый подделываемый разрядник на рынке, негативные последствия от использования контрафактных устройств.
Почему качество контрафакта ниже, кто и как производит контрафакт, как испытывается контрафактная продукция
Как отличить оригинальный разрядник от контрафактного, особенности оригинальной упаковки, особенности исполнения деталей, маркировка и название.

Читать далее

25.07.2019

Транспортировка разрядников


Содержание:

— Упаковка разрядников
— Как перевезти разрядник
— Проверка разрядников
— Хранение разрядников

Читать далее

06.06.2019

Модули TRANSEC — надежный и безопасный способ сушки твердой изоляции маслонаполненных силовых трансформаторов под напряжением.


Силовые трансформаторы и автотрансформаторы (СТ) — важные элементы электрических сетей и энергосистем, обеспечивающие надежность и экономичность их функционирования. Большинство силовых трансформаторов в России используются с более длинным сроком службы, чем указан в ГОСТе 11677-85. Часто они вынуждены работать в 1,5-2 раза больше.

Читать далее

04.06.2019

«Умная» энергетика: комплектные переходные пункты


Инновационные комплектные переходные пункты для соединения ВЛ и КЛ на опоре появились в портфеле продукции АО «НПО «Стример» в середине 2017 года и активно внедряются на линиях электропередачи классов напряжения 35 и 110 кВ.

Читать далее

24.05.2019

Как подключить разрядник?


Содержание:
— Как правильно подключить разрядник РМКЭ-10
— Как установить разрядник РМК-10
— Установка РМКЭ-35-IV-УХЛ1
—  Выводы

Читать далее

17.05.2019

Разрядники напряжением 6 — 10 кВ


Содержание:
— Как работает разрядник
— Параметры выбора разрядников и особенности их монтажа
— Виды разрядников

Читать далее

РТВ-10-110 (У1) Разрядники трубчатые винипластовые

Запрос на технико-коммерческое предложениеЗапрос на ТКП

Назначение

Разрядники трубчатые серии РТВ предназначены для защиты от грозовых перенапряжений изоляций электропередач, и в совокупности с другими защитными средствами для защиты изоляции электрооборудования (кроме вращающихся машин) станций и подстанций переменного тока частоты 50 Гц.

Разрядники на номинальное напряжения до 35 кВ включительно устанавливаются в сетях как с изолированной, так и с заземленной нейтралью.

Разрядник подключается параллельно защищаемому объекту.

Разрядники серии РТВ соответствуют ТУ3414—016—00468683—96 (ИВЕЖ.674312.001 ТУ)

Конструктивно трубчатый разрядник представляет собой аппарат, состоящий из закрытого искрового промежутка, образованного двумя металлическими электродами внутри винипластовой трубы, на одном конце которой укреплен открытый металлический наконечник. Внешний искровой промежуток образован стальными стержневыми электродами, один из которых с помощью зажима присоединен к открытому наконечнику. Крепление разрядников осуществляется с помощью хомутов.

Защитное действие разрядника обусловлено тем, что при подходе волны перенапряжения внутренний и внешний искровые промежутки пробиваются раньше, чем волна перенапряжения достигнет опасного для изоляции оборудования значения. По пути пробоя начинает протекать ток промышленной частоты, и на искровых промежутках возникает электрическая дуга. Под воздействием высокой температуры дуги горящей на внутренних электродах стенки винипластовой трубы, разлагаясь, выделяют большое количество газов, создающих высокое давление. Газы, выходя через открытый наконечник, создают интенсивное дутье, дуга гасится при переходе тока промышленной частоты через нулевое значение, при этом длительность горения дуги не превышает одного — двух периодов.

Наименование параметра РТВ-10-0,5/2,5У1 РТВ-10-2/10У1 РТВ-20-2/10У1 РТВ-35-0,5/5У1 РТВ-35-2/10У1 РТВ-110-2,5/12,5У1
Номинальное напряжение, кВ действ. 10* 10* 20 35 35 110
Наибольшее допустимое напряжение, кВ действ. 12 12 24 40,5 40,5 100
Пределы тока отключения, кА
  • нижний
  • верхний

0,5
2,5

2
10

2
10

0,5
5

2
10

2,5
12,5
Пробивное напряжение при грозовом импульсе 1,2/50 мкс, кВ, не более
  • при 2 мкс
  • наименьшее

80
70

80
70

140
120

240
200

240
200

600
500
Пробивное напряжение при промышленной частоте, кВ действ., не менее
  • в сухом состоянии
  • под дождем

40
38

40
38

65
55

95
80

95
80

235
220
250/2500 мкс внешней изоляции выдерживаемое напряжение коммутационного импульса, кВ, не менее
  • в сухом состоянии
  • под дождем

63
48

63
48

99
78

148
120

148
120

400
300
Выдерживаемый импульсный ток при волне тока 8/20 мкс, кА,
  • не менее

20

20

20

40

40

50
Длина (L), мм,
  • не более

600

555

690

860

810

1157
Масса, кг,
  • не более

2,1

1,8

2,2

2,8

2,5

4,5

* исполнение разрядников на 10 кв допускает применение их в сетях с напряжением 6 кВ при условии установки длины внешнего искрового промежутка 10+1 мм.

Отрасли промышленности, в которых применяется продукт:

Электроэнергетика

Нефтяная и газовая промышленность

Сельское хозяйство

Запрос на технико-коммерческое предложение

Алфавитный указатель

Каталог

Отрасли промышленности

Опросные листы

Сертификаты и декларации

Протоколы продления и ЗАК

Ретрофит

Комплексные решения

Испытательный центр

Горячее цинкование

Литье под низким давлением

Постгарантийное обслуживание

Шеф–монтаж

Услуги детского отдыха

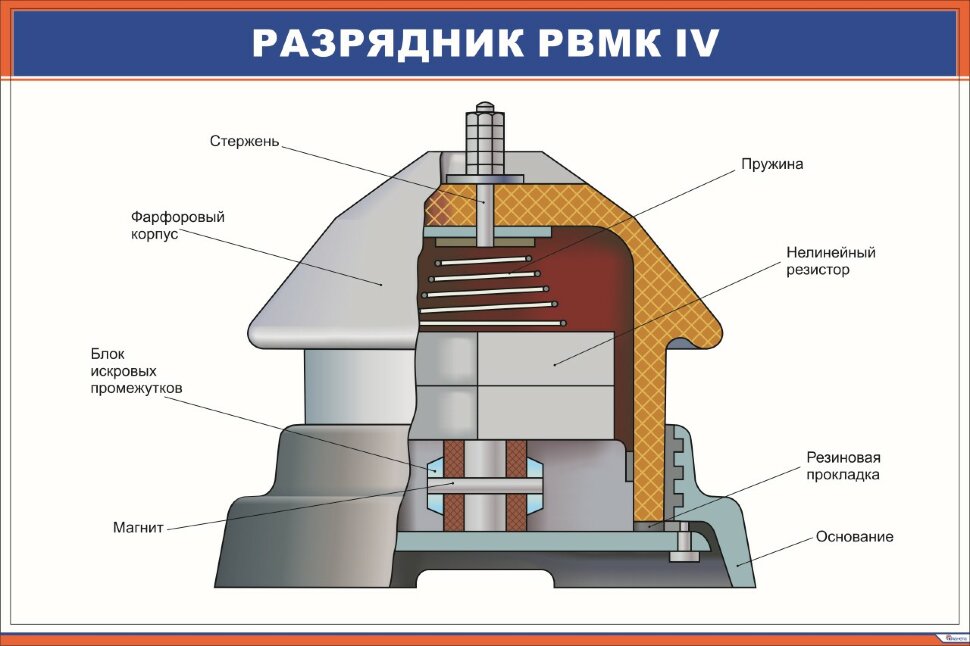

Как работает разрядник перенапряжения

Разрядник перенапряжения для домовладельцев в Далласе

Не все разрядники защищают системы от молнии. В то время как разрядники тока молнии (Класс 1) используются для защиты от прямых импульсных токов молнии, разрядники (Класс 2) защищают оборудование от индуцированных перенапряжений в электропроводке. Разрядники перенапряжения и разрядники тока молнии от DEHN обеспечивают надежную защиту от этих опасностей.

Краткий и простой обзор молниеотвода для неспециалистов.



Как работает разрядник?

Ограничитель перенапряжения предназначен для защиты изоляции/компонентов от высоких значений DV/DT, которые достигают пиковых значений при мгновенных значениях, превышающих пробой изоляции или компонента. Молния является одной из частых причин скачков напряжения. Другой распространенной причиной является переключение в индуктивной цепи.

Можно зафиксировать возникновение скачка напряжения. Некоторые ОПН оснащены «счетчиками перенапряжения», которые фиксируют факт разряда ОПН. Также можно использовать другие явления (измерение звука, измерение света, измерение электрического поля и т. д.) для фиксации возникновения разряда. Метеорологи регулярно фиксируют и регистрируют грозовые разряды, используя как наземные, так и спутниковые инструменты.

Также можно улавливать и регистрировать скачки напряжения, но здесь технология усложняется. Распространенной проблемой является то, что скачок напряжения по своей природе является высокочастотным явлением, и для того, чтобы зафиксировать и записать (т. е. дать количественную оценку) событие, измерительная система должна иметь высокочастотный отклик. Приборы, которые обычно применяются для измерения напряжения на основной частоте, не обладают достаточной частотной характеристикой для точного захвата и регистрации высокочастотных переходных процессов напряжения. Они могут зафиксировать возникновение события, но не всегда возможно точно количественно определить событие с помощью этих устройств.

Ограничитель перенапряжения — это устройство, которое защищает системы электроснабжения от повреждений, вызванных молнией. Типичный разрядник для защиты от перенапряжений имеет как клемму заземления, так и клемму высокого напряжения. Когда мощный электрический импульс проходит от энергосистемы к разряднику, ток высокого напряжения направляется непосредственно на изоляцию или на землю, чтобы избежать повреждения системы.

Молнии и электрические скачки напряжения

Когда мощный скачок напряжения или молния поражает определенную электрическую систему, это повреждает всю систему и любые электрические устройства, подключенные к системе. Электрические устройства работают в определенном диапазоне напряжений. Когда на эти устройства подается напряжение, намного превышающее заданное напряжение, достаточное для их работы, они взрываются или выходят из строя. Однако электрические системы, защищенные разрядником перенапряжения, не повреждаются, поскольку разрядник предотвращает попадание высокого напряжения в электрическую систему.

Отвод освещения и электрических скачков с помощью MOV

Ограничитель перенапряжения не поглощает все проходящее через него высокое напряжение. Он просто отводит его на землю или зажимает, чтобы свести к минимуму проходящее через него напряжение. Секрет успеха разрядника в отводе молнии или высоких электрических импульсов заключается в MOV или металлооксидном варисторе. MOV — полупроводник, очень чувствительный к напряжению. При нормальном напряжении MOV работает как изолятор и не пропускает ток. Но при высоких напряжениях MOV действует как проводник. Он работает как переключатель, который размыкается при наличии стандартного напряжения переменного тока, и переключатель, который замыкается при наличии молнии или высокого напряжения.

Важность устройства защиты от перенапряжения

Устройство защиты от перенапряжения — это устройство, активируемое напряжением, которое защищает компьютеры и другое электронное оборудование от скачков напряжения или переходных напряжений в кабелях электропитания или данных, будь то молния или скачок напряжения при переключении. Ограничитель перенапряжения работает, отводя дополнительное напряжение в заземляющий провод, а не через электронные устройства, в то же время позволяя нормальному напряжению продолжать свой путь. Позвоните нам по телефону (214) 238-8353 , если вам нужно обслуживание на дому и ремонт.

Дополнительные статьи и информацию по теме можно найти на https://www.berkeys.com/category/electrical/

Что такое разрядник: принцип работы и типы

Содержание

Что такое УЗИП?

Ограничитель перенапряжений , как следует из названия, представляет собой устройство, которое защищает другое электрооборудование путем «задержки» или разрядки импульсных токов, вызванных внешними (например, молнией) или внутренними (коммутационные события) силами. Его также называют устройством защиты от перенапряжения (аббревиатура: SPD) или, реже, ограничителем перенапряжения (TVSS).

Поскольку на бумаге они выполняют почти одну и ту же функцию, большинство людей обычно путают разрядники защиты от перенапряжения с грозозащитными разрядниками. Однако в то время как молниезащитные разрядники устанавливаются на открытом воздухе, разрядники для защиты от перенапряжений устанавливаются внутри помещений.

Как работают разрядники?

Все приборы и электрические устройства имеют фиксированный диапазон напряжения. Это диапазон рабочих напряжений, указывающий диапазон, в котором конкретное устройство предназначено для безопасной работы. Если напряжение, получаемое устройством, выше рекомендуемого диапазона напряжений, устройство может выйти из строя, его внутренние компоненты могут быть повреждены, а в худшем случае даже взорваться.

Итак, зачем вообще нужна высоковольтная передача ? Важно отметить, что колебания напряжения происходят постоянно. Это может быть связано с различными причинами, такими как коррозия, ослабление соединения в вашем доме или здании, проблемы с проводкой, низкое качество электропитания, помехи и так далее. В большинстве случаев эти колебания не превышают обычных диапазонов напряжения и поэтому не вызывают беспокойства. Однако могут быть случаи, когда колебания напряжения могут испытывать резкие провалы и всплески, вызванные грозами и коммутационными перенапряжениями.

Ограничители перенапряжения ограничивают эти перенапряжения, вызванные молнией или коммутационными перенапряжениями (т. е. перенапряжения, возникающие при внезапном изменении условий работы в электрической системе). Они не предназначены для защиты от прямого удара молнии, если таковой произойдет.

Вместо этого они обеспечивают некоторую степень защиты от электрических переходных процессов, вызванных ударами молнии, когда они происходят в непосредственной близости от проводника. В связи с этим разрядники для защиты от перенапряжения также могут отводить переходные процессы, подобные тем, которые исходят от молнии, например, возникающие из-за ошибочного переключения высоковольтной системы.

Откуда бы ни исходило перенапряжение, ограничитель перенапряжения работает одинаково. Он либо ограничивает выброс, чтобы минимизировать напряжение, проходящее через его систему питания, либо перенаправляет его на землю. Некоторые ограничители перенапряжения, представленные сегодня на рынке, оснащены компонентом «счетчик перенапряжения», который представляет собой модуль, позволяющий устройству фиксировать возникновение разряда.

Типы ОПН и их функции

Ограничители перенапряжения обычно классифицируют по номинальному напряжению и степени защиты, которую они могут обеспечить для сети. Вот некоторые общие категории, к которым относятся ограничители перенапряжений, используемые в энергосистемах:

1. Вторичный разрядник

Вторичный разрядник представляет собой разрядник на напряжение до 1000 В. Они обеспечивают дополнительную степень защиты от перенапряжения в домашнем трансформаторе. Интенсивность отказов трансформатора оценивается примерно от 0,4% до 1% (от 50 до 70% отказов вызваны перенапряжениями на стороне низкого напряжения). При использовании вторичного разрядника частота отказов может быть значительно снижена.

2. Станционный разрядник

Когда речь идет о возможностях работы с высоким напряжением, разрядники станционного класса являются лучшими устройствами для этой работы. Среди всех типов разрядников именно они обеспечивают наилучшее напряжение разряда и способны выдерживать самые высокие токи повреждения. Эти разрядники доступны в диапазоне напряжений от 3 кВ до 684 кВ. Разрядники станционного класса также доступны с различной прочностью консоли для различных приложений с высокими требованиями.

3. Промежуточный разрядник

Промежуточные разрядники часто используются на небольших подстанциях или в случаях, когда требуется защита подземных кабелей. Они также идеально подходят для трансформаторов сухого типа. Они могут выдерживать высокое напряжение разряда и обладают высоким сопротивлением току, хотя и меньшей величины, чем у вторичных разрядников. Промежуточные разрядники доступны с номинальным напряжением от 3 до 120 кВ.

4. Распределительный разрядник

Распределительные разрядники

обладают самыми низкими защитными свойствами, когда речь идет о типах разрядников. Таким образом, они используются только в сетях среднего напряжения или в трансформаторах, устанавливаемых на коленях и в шкафах.

В районах с высокой молниеносной активностью для удовлетворения потребностей используются разрядники для тяжелых условий эксплуатации. Области с меньшим количеством молний обычно могут обойтись обычными разрядниками. В этих случаях иногда используется разрядник, расположенный на стояке стояка; таким образом, это может помочь остановить скачок напряжения, наблюдаемый оборудованием и подземным столом системы.

УЗИП CHINT

Устройство защиты от перенапряжения CHINT — это первая линия обороны, когда речь идет о защите вашей электрической системы и любого другого нагрузочного электрического оборудования от естественных причин, таких как грозы, молнии и мгновенные коммутационные перенапряжения.

* УЗИП серии CHINT

Доказано, что разрядники серии серии CHINT защищают линии передачи и распределения электроэнергии напряжением до 500 кВ от перенапряжений. Его композитные ограничители перенапряжения 3-36 кВ сертифицированы KEMA и обладают хорошими герметизирующими свойствами, что обеспечивает непрерывную и надежную работу в режиме 24/7.

* CHINT Монитор перенапряжений и счетчик разрядов

Это модуль, подключенный к ограничителю перенапряжения, который постоянно измеряет любое изменение утечки. Он также может регистрировать время разрядки самого разрядника. Затем эти данные можно использовать для дальнейшего повышения надежности энергосистемы во время работы. Этот счетчик может быть легко присоединен к разряднику и имеет низкое остаточное напряжение, что гарантирует, что он не повлияет на состояние разрядника, к которому он прикреплен.

Заключение

Ограничитель перенапряжения защитит ваши приборы и электронное оборудование от переходных напряжений и скачков напряжения. Если вы живете в районе, где обычны скачки напряжения и грозы, это практически необходимо. Ограничитель перенапряжения работает, отводя все лишнее напряжение, которое могло бы попасть в систему вашего дома, в землю, тем самым защищая ваши устройства от потенциального повреждения.

 Обычно ставится.
