Разводка проводов и жил контрольных кабелей
Однослойная разводка
При однослойной разводке (рисунок 2, а) сначала, ослабив крепление последней скобы, освобождают провода, а затем в соответствии с последовательностью подсоединения к зажимам распределяют их и выравнивают, после чего закрепляют ослабленную ранее скобу. Провода выравнивают, проглаживая пропарафиненной холщовой тряпкой, при этом нельзя сильно оттягивать провод на себя, иначе ею изоляция может быть повреждена крепящей скобой. Не допускается также выравнивать провод проглаживанием рукояткой плоскогубцев, отвертки и других твердых предметов.
Разводку проводов следует производить поочередно, начиная от одного из крайних. Надо следить за тем, чтобы все провода располагались в одинаковых горизонтальных и вертикальных плоскостях. Полезно использовать шаблоны, что облегчает работу и способствует повышению производительности труда. Расстояние от зажима до ближайшего проводника, ответвляющегося от потока, следует принять 50 мм.
При меньшем расстоянии затрудняется монтаж и эксплуатация соответствующих частей электроустановки. Значительное увеличение этого расстояния неоправданно увеличивает размеры разделки, расход провода и снижает жесткость разводки.
В потоке и на участках ответвления проводники скрепляют отрезками перфорированной ленты с кнопками или полосками-пряжками. Во втором случае необходимо усилить изоляцию проводов прокладками из электрокартона или лентами. Разделанный конец кабеля перед разводкой жил должен быть закреплен на постоянном месте.
Однослойная разводка удобна в эксплуатации потому, что каждый провод хорошо просматривается, но в сложных вторичных устройствах с большим числом подходящих проводов и жил контрольных кабелей она не может применяться из-за недостатка места.
Однослойная разводка проводов, уложенных на панели в несколько слоев при наличии отдельного ряда зажимов для каждого слоя (рисунок 2, б), не отличается от рассмотренной, только выполнять ее надо, переходя с нижнего ряда зажимов к верхнему.
Многослойная разводка
В сложных вторичных цепях для сокращения места приходится прибегать к многослойным разводкам проводов и жил контрольных кабелей.
Разводку проводов от многослойного пакета к одному ряду зажимов (рисунок 2, в) выполняют, начиная с нижнего, прилегающего к панели, слоя, последовательно переходя к другим слоям.
Разводка от однослойного пакета или нескольких пакетов проводов, уложенных в один слой (рисунок 2, г), встречается на панелях с аппаратурой, принадлежащей разным вторичным устройствам и даже разным первичным присоединениям (панели счетчиков, панели аппаратов предупреждающей сигнализации), когда к ряду зажимов подходит очень много проводов. В этом случае ряд зажимов разделяют на несколько участков, каждый из которых относится к одному вторичному устройству, смонтированному на данной панели (или к одному присоединению).
Обычно при наборе ряда зажимов между его отдельными участками помещают маркировочные колодки. Работу выполняют в такой последовательности: сначала подбирают провода для формирования нижнего слоя (обычно к участку с большим числом зажимов, а при участках с одинаковым числом зажимов — к наиболее удаленному от середины потока проводов участку), а затем переходят к формированию второго слоя, третьего и т.
д.
Рисунок 2 – Разводка проводов:
а — однослойная при однослойной прокладке на панели, б — однослойная при многослойной прокладке на панели и отдельном ряде зажимов для каждого слоя, в, г — многослойная при многослойной к однослойной прокладке на панели, д — напрямую
Разводка проводов «напрямую» (рисунок 2, д) выполняется проще и позволяет сэкономить проводниковые материалы. Порядок разводки проводов такой же, как для однослойной разводки. Сначала провода тщательно выравнивают, затем подключают к крайним (самым удаленным) зажимам, а далее последовательно переходят к разводке и подключению к средним зажимам. При разводке проводов, смонтированных на панели в несколько слоев, сначала разводят провода нижнего слоя, затем переходят к разводке последующих слоев. Недостаток разводки «напрямую» — отсутствие запаса на случай переразделки отдельных проводов или жил контрольного кабеля.
Жгутовые разводки
Виды разводок проводов и жил контрольных кабелей, приведенные выше, требуют от монтажника выполнения ряда операций с каждой отдельной жилой (выпрямление, проглаживание, выведение на определенное место, выполнение нескольких изгибов под определенными углами, скрепление проводов в отдельных слоях и слоев между собой в многослойном пакете).
Эти операции требуют значительных затрат времени и доступны электромонтажнику высокой квалификации. Кроме того, такие разводки трудно поддаются механизации и не могут быть автоматизированы. Поэтому в настоящее время преимущество получили жгутовые разводки, выполняемые в такой последовательности.
Провода или жилы контрольных кабелей, предназначенные для формирования в жгут, выравнивают и разглаживают, затем собирают в жгуты в соответствии с монтажной схемой. Сначала формируют поток резервных жил и далее — потоки к рядам зажимов, начиная от верхнего и кончая нижним. В каждом потоке жгута провода укладывают вплотную один к другому и скрепляют монтажной лентой (например, пластмассовой перфорированной с кнопками) в начале, а затем через 20—30 см.
После этого приступают к разводке жил к зажимам, пользуясь шаблоном в виде гребенки (рисунок 3), которая представляет собой полоску из алюминия или изоляционного материала сечением 50×5 мм с прорезями шириной 6—7 мм, расположенными на расстоянии, равном ширине одного зажима.
Длина шаблона должна соответствовать длине потока проводов, подлежащих разводке.
Рисунок 3 – Коммутационная гребенка
При пользовании шаблоном прикладывают жгут к своему ряду зажимов и извлекают из него жилу, которая должна подключаться к ближайшему зажиму от начала потока, и отгибают ее. Отводят жгут от ряда зажимов и прикрепляют к нему шаблон монтажной лентой таким образом, чтобы отогнутая жила пришлась против прорези с номером 1. Далее провода из потока вводят в прорези шаблона, имеющие номера зажимов, к которым эти провода должны быть подключены. После ввода в прорези 5—6 жил проводов остальные провода потока скрепляют бандажом из монтажной ленты.
Рисунок 4 – Линейка-шаблон для изгибания проводов, подходящих к зажимам
Затем приступают к изгибанию жил, отведенных от потока, для оформления места их подхода к зажимам, обеспечивая соответствующий запас. При этом пользуются другим шаблоном в виде линейки (рисунок 4). Для выполнения этой операции снимают первый шаблон (гребенку) и прикрепляют к потоку проводов второй шаблон (линейку), после чего нетрудно произвести все изгибы одинаково и аккуратно.
Выполняют разводку всех потоков проводов, отходящих от жгута. После чего жгут выравнивают и прикрепляют к опорной конструкции панели.
В панелях щитов управления и релейных щитов с вертикальным расположением рядов зажимов и коробами под подводимые провода и жилы контрольных кабелей контрольные кабели, подведенные снизу, разделывают и крепят в нижней части панели, а жилы их разводят свободно (без крепления) на лотках (рисунок 5). Перед разводкой каждую жилу выпрямляют и проглаживают, протаскивают через определенное отверстие в лотке (или укладывают в прорезь гребенки в панели другой конструкции) против соответствующего зажима.
Рисунок 5. Разводка жил контрольных кабелей в лотках панели щита
Жилы нужно укладывать аккуратно, образуя слой, прилегающий к стенке короба. При разводке жил рекомендуется оставлять небольшой запас, изгибая каждую из них в виде «утки» в месте прохода через отверстие к зажиму, а не протаскивая внатяжку. Это необходимо из-за возможной переразделки жил для перевода на другой зажим или надлома колечка, подключаемого под зажимный винт.
При большом числе контрольных кабелей, подведенных к панели, сначала формируют в отдельные однослойные пакеты жилы каждого контрольного кабеля, затем поочередно закрепляют кабели, укладывают пакеты в коробе и подводят жилы к зажимам, протаскивая их через отверстия в коробе или укладывая в прорези гребенки. При этом целесообразно использовать рассмотренные шаблоны для жгутовых разводок.
прокладка кабеля, проводка в квартире под натяжным потолком, разводка света в гофре, крепление проводов, чем и как крепить электропроводку к потолку
Содержание:
Как правильно выбрать способ укладки коммуникаций
Устройство разводки
Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия
Разводка проводов открытого типа
Укладка проводов в штробы
Монтаж кабеля в гибкие рукава
Видео
Укладка электрики по потолку имеет несколько преимуществ, среди которых можно выделить экономию довольно дорогого кабеля.
Это объясняется тем, что коммуникации укладываются по самому короткому пути. Также расположение электрики на поверхности потолка позволяет защитить провода от различных механических повреждений, тем самым продлевая срок эксплуатации. Помимо этого потолок является местом расположения приборов освещения, питание которых обеспечивается наличием электрического кабеля.
Для эффективного и безопасного размещения проводки на потолке знать способы укладки электрики, а также правила, по которым определяется качество выполненных работ.
Как правильно выбрать способ укладки коммуникаций
Способ разводки электрики по потолку определяется по следующим параметрам:
- Тип строения. Здесь речь идет об эксплуатационном назначении объекта, специфике используемых материалов для строительства и других параметров.
- Место, где располагается главный распределительный щит или распределительный ящик.
- Расположение оборудования, к которому требуется провести проводку.
- Используемый кабель, в частности его марка и проектное сечение.
Монтажные работы по укладке силовой и слаботочной проводки выполняются по следующим типам потолка:
- Железобетонные плиты перекрытия.
- Открытые перекрытия из дерева.
- Оштукатуренная деревянная поверхность.
Для каждой разновидности потолка характерно наличие своих особенностей.
Многих мастеров интересует вопрос, что лучше, прокладка кабеля по потолку или на полу. В этом случае можно рассматривать степень удобства выполнения монтажных работ. К примеру, потолочная поверхность уже подготовлена к финишной отделке, а пол еще ждет своего времени. Конечно, разумнее будет закладка коммуникаций в бетонную стяжку пола. Однако, следует учитывать отрицательные стороны расположения проводки на полу. Во-первых, в такой ситуации возрастает нежелательная нагрузка на кабель. Во-вторых, грызуны очень часто повреждают проводку, в результате может произойти короткое замыкание и даже пожар.
Читайте также: «Как рассчитать стяжку пола – сколько материалов нужно».
Перечисленные моменты позволяют сделать вывод: при острой необходимости прокладки кабеля по полу нужно использовать трубки, устойчивые к деформации и повреждениям.
Устройство разводки
Различают два типа расположения электрики:
- Скрытая проводка в квартире по потолку предполагает заведение кабеля в полость перекрытия или его закладка в защитные конструкции. Другими словами при монтаже таким способом необходимо использовать специальные трубы, гибкие металлические рукава, короба. Кроме того провода и кабель заливать в бетонных строительных конструкциях в процессе их изготовления, а также размещать в замкнутых каналах и пустотах плит перекрытия.
- Наружная проводка предусматривает крепление коммуникаций на внешней поверхности перекрытия. Другими словами при открытом способе провода можно закреплять на стенах, потолках и других элементах конструкции.
Наружная проводка также может быть помещена в трубы, короба, гибкие гофрированные рукава из тонкостенного металла или полипропилена. Кабель можно проложить в электротехнических плинтусах и наличниках, с использованием струн, тросов или свободной подвеской.
Наружная проводка также может быть помещена в трубы, короба, гибкие гофрированные рукава из тонкостенного металла или полипропилена. Кабель можно проложить в электротехнических плинтусах и наличниках, с использованием струн, тросов или свободной подвеской.
Монтаж скрытой проводки выполняется следующими способами:
- Применение монтажных скоб или изоляторов.
- Использование пластиковых или металлизированных гибких рукавов.
- Заведение в тонкостенные стальные трубы.
- Укладка электротехнические пластиковые трубы.
- Использование специальных коробов.
Монтаж скрытой проводки электрики под натяжной потолок может выполнять только квалифицированный специалист, который обладает знаниями и навыком проведения проводов по пустотам внутри плит перекрытия.
При самостоятельной укладке кабеля внутри плиты можно воспользоваться несколькими способами.
Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия
Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию. Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.
Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.
Из инструментов понадобится следующее:
- Перфоратор с буром, соответствующим диаметру крепежей.
- Молоток.
- Шнур или веревка для разметки.
- Крепежные элементы для осветительных приборов.
- Шурупы с пластиковыми уплотнителями.
- Электрический кабель.
- Тонкая и жесткая проволока.
Монтажные работы выполняются по такой инструкции:
- Используя шнур или веревку, определяется центральная точка на потолке. Для этого в углах помещения крепят шурупы, привязывают веревку или шнур, с помощью которых отбивают диагонали. На месте их пересечения находят центральную точку. В этой точке следует расположить прибор освещения.
- В центральной точке с помощью перфоратора необходимо сделать отверстие, через которое будет выведен кабель.
- Отверстие расширяют до диаметра около 3 см.
- Далее находим точку пересечения уровня распределительной коробки и продольной линии от отверстия в центре потолка. Здесь сверлится еще одно отверстие и расширяется до определенного диаметра.
- К кабелю прикрепляют перевязку из жесткой стальной проволоки.
- Другой конец проволоки вставляют в отверстие около распределительной коробки и проталкивают ее до центральной части потолка внутри полости плиты.
- Когда по расчетам перевязка достигнет определенной точки, крючок из жесткой проволоки необходимо вставить в отверстие в центре и попытаться зацепить перевязку.
- В случае удачной попытки проволоку вытягивают вместе с проводкой на необходимую длину.
- После этого устанавливают крепежные элементы для приборов освещения, включая различные светильники и люстры.
Для этого в углах помещения крепят шурупы, привязывают веревку или шнур, с помощью которых отбивают диагонали. На месте их пересечения находят центральную точку. В этой точке следует расположить прибор освещения.
Разводка электрического кабеля по этой схеме, включая проводку под натяжным потолком, соответствует строительным нормам и правилам, но иногда не совпадает с потребностями собственников квартир. По этой причине можно воспользоваться дополнительной схемой разводки кабеля, который необходимо проложить для нестандартно расположенных светильников и люстр. В этом случае под каждый прибор делают отверстие с помощью перфоратора и протягивают к ним кабель электропитания. Читайте также: «Проводка по потолку – как правильно провести проводку своими руками».
Разводка проводов открытого типа
Такой способ используется в том случае, когда нет возможности протянуть кабель по внутренним пустотам плиты. Открытая прокладка подразумевает закрепление коммуникаций с внешней стороны.
Монтаж можно выполнить самостоятельно без особых проблем, но следует учитывать, что потолок в этом случае выглядит не очень привлекательно. По этой причине открытая разводка чаще используется в складских и промышленных помещениях. Установка в жилом помещении возможна при последующей маскировке подвесными потолочными системами.
Наружная разводка своими руками, включая электропроводку под натяжным потолком, выполняется по следующей схеме:
- Делают разметку расположения электрического кабеля на потолке.
- Согласно разметке сверлят отверстия с помощью перфоратора глубиной около 5 см, выдерживая между ними расстояние примерно 50 см.
- Кабель тщательно выпрямляют, стараясь удалить все волны.
- Перед тем как крепить проводку к потолку, провод вставляют в дюбель-елочку и втыкают последний в отверстие в потолке. При необходимости дюбель подбивают молотком.
- Проделывают подобные действия по всей длине кабеля.
При решении вопроса, как закрепить кабель на потолке, вместо дюбелей можно использовать специальные стяжки под шуруп. В этом случае провод фиксируется следующим образом:
- По потолку проводят линию согласно расположению кабеля и с небольшим шагом сверлят отверстия.
- Прежде чем крепить провода к потолку, каждое отверстие вставляют простой пластиковый дюбель, в который забивают шуруп с петлей стяжки.
- После установки дюбелей по всей длине кабель подвязывают стяжками.
- Концы стяжки можно в дальнейшем обрезать.
Укладка проводов в штробы
Если рассматривать правовую сторону, то штробление плит перекрытия строго запрещено строительными нормами и правилами, так как подобные операции ослабляют плиту и могут стать причиной аварии. Штробы можно делать только в штукатурном слое.
Укладка электропроводки по потолку в квартире в штробы выполняется с помощью болгарки с отрезным диском по бетону, молотка и монтажных скоб.
- На стенах и потолке делают отметки расположения электропроводки.
- С помощью болгарки разрезают слой штукатурки на глубину до 2 см. Чтобы готовое углубление имело треугольную форму, болгарку следует держать под небольшим углом.
- Кабель выпрямляют и укладывают в полученные углубления.
- Крепление провода к потолку осуществляют с помощью скоб по бетону.
- В завершении монтажных работ свободное пространство в штробе заполняют штукатурным составом.
Следует помнить, что при таком способе отсутствует возможность извлечения провода в случае повреждения. Однако есть и положительная сторона, если правильно выполнить укладку кабеля в штробы и выбрать верное решение вопроса, как закрепить провода на потолке, то необходимость ремонта не возникнет достаточно долгое время.
Монтаж кабеля в гибкие рукава
Очень часто при разводке электрики используются гибкие гофрированные рукава.
Это приспособление можно назвать универсальным средством для прокладки силового и слаботочного кабеля. Одним из преимущественных моментов в этом случае является наличие внутри рукава проволоки протяжки. Монтажные работы предполагают фиксацию гофрированного шланга на потолке и протягивание кабеля с помощью проволоки-перетяжки.

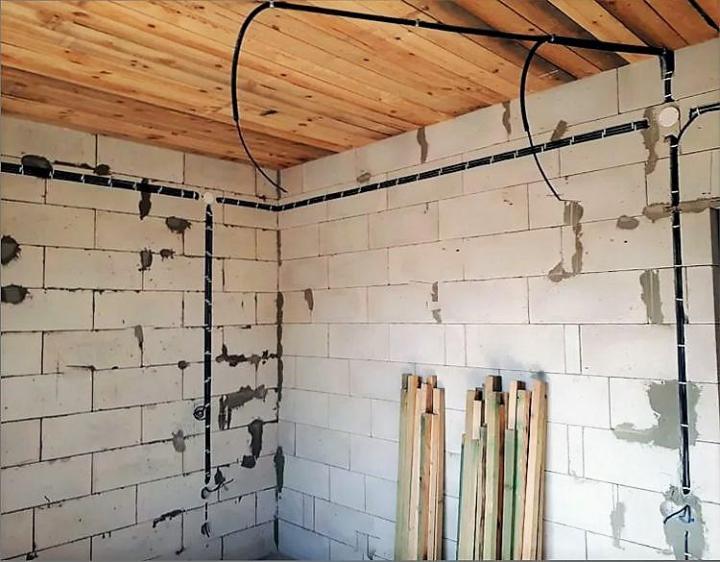

Готовая схема разводки света по потолку представляет собой следующую картину: от щитка идет кабель, который доходит до распределительной коробки и расходится в разных направлениях, в соответствии с расположением розеток и приборов освещения. Из этого следует, что электрическая распределительная коробка на потолке предназначена для разведения кабеля к источникам питания, розеткам и люстрам. Главное условие монтажа – обеспечение постоянного доступа к коробке. Следовательно, распределительная коробка для проводки на потолке и натяжной потолок можно назвать несовместимыми конструкциями. Что касается подвесных систем, то в них можно сделать специальный лючок для доступа к распределительной коробке.
Некоторые особенности прокладки электрического кабеля по потолку
Существует несколько моментов, о которых необходимо помнить при укладке электрики по потолку, в том числе электрики под натяжным потолком:
- В бытовых условиях можно не использовать защитный гофрированный рукав, но в этом случае необходимо использовать кабель марки ВВГнг с медной жилой. В случае замыкания такая проводка не будет гореть или тлеть, что особенно важно при маскировке кабеля потолочными конструкциями.
- Осуществляя разводку электрики под натяжным потолком винилового типа, важно выдержать определенное расстояние от лотка электрики до самой конструкции, которое в большинстве случаев приравнивается к 15 см. Установка гипсокартонной подвесной конструкции в этом случае ограничений не имеет.
- Прокладку электрического кабеля по деревянным перекрытиям необходимо проводить только с использованием защитного гофрированного рукава или специального лотка. В противном случае при замыкании может случиться пожар, так как дерево является легко возгораемым материалом. При укладке слаботочной проводки монтаж на деревянных поверхностях может осуществляться открытым способом, не используя защитные трубки.
- Прокладывая проводку по металлической обрешетке, можно не использовать защитную трубку, достаточно привязать кабель к профилю с помощью пластиковых стяжек. Однако в этом случае важно проверить провода на предмет отсутствия участков с поврежденной изоляцией. Аналогичная ситуация возникает при фиксации электрического кабеля к черновому потолку.
В противном случае при замыкании может случиться пожар, так как дерево является легко возгораемым материалом. При укладке слаботочной проводки монтаж на деревянных поверхностях может осуществляться открытым способом, не используя защитные трубки.
Таким образом, разводку кабеля по потолочному перекрытию, включая укладку проводки по потолку в гофре, вполне можно осуществить своими руками, особых сложностей в этом процессе нет. Главное условие – соблюдение всех правил и рекомендаций от квалифицированных специалистов.
