Разводка витой пары 8 проводов. Разводка витой пары: подробная инструкция по обжиму коннектора RJ45

Как правильно обжать витую пару коннектором RJ45. Какие существуют стандарты разводки проводов. Какие инструменты понадобятся для обжима витой пары. На что обратить внимание при обжиме коннектора RJ45.

Содержание

Что такое витая пара и для чего она используется

Витая пара представляет собой тип кабеля, состоящий из одной или нескольких пар изолированных проводников, скрученных между собой. Такая конструкция позволяет уменьшить взаимные наводки при передаче сигнала.

Основные сферы применения витой пары:

  • Организация локальных компьютерных сетей
  • Подключение к интернету
  • Системы видеонаблюдения
  • Телефонные линии
  • Передача аудио- и видеосигналов

Витая пара получила широкое распространение благодаря своей доступности, простоте монтажа и хорошим характеристикам при передаче данных на небольшие расстояния (до 100 м).

Виды витой пары

Существует несколько основных типов витой пары:

По наличию экранирования:

  • UTP (Unshielded Twisted Pair) — неэкранированная витая пара
  • FTP (Foiled Twisted Pair) — фольгированная витая пара
  • STP (Shielded Twisted Pair) — экранированная витая пара

По категории (влияет на скорость передачи данных):

  • Cat 5e — до 1 Гбит/с
  • Cat 6 — до 10 Гбит/с
  • Cat 6a — до 10 Гбит/с на расстоянии до 100 м
  • Cat 7 — до 100 Гбит/с

По количеству пар проводников:

  • Двухпарная (4 жилы)
  • Четырехпарная (8 жил)

Для большинства домашних и офисных сетей используется неэкранированная четырехпарная витая пара категории 5e или 6.


Стандарты разводки витой пары

Существует два основных стандарта разводки проводов витой пары в коннекторе RJ45:

T568A (прямой)

Порядок проводов:

  1. Бело-зеленый
  2. Зеленый
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый

T568B (перекрестный)

Порядок проводов:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневый

Стандарт T568B используется чаще всего для подключения компьютеров к сетевому оборудованию. T568A применяется в основном для соединения двух компьютеров напрямую.

Необходимые инструменты для обжима витой пары

Для правильного обжима витой пары понадобятся следующие инструменты:

  • Кримпер (обжимной инструмент) для RJ45
  • Стриппер для снятия внешней изоляции кабеля
  • Кусачки для обрезки лишних проводов
  • Коннекторы RJ45
  • Тестер для проверки правильности обжима

Также могут пригодиться:

  • Нож для зачистки изоляции отдельных проводов
  • Ножницы
  • Линейка для измерения длины зачищаемого участка

Пошаговая инструкция по обжиму витой пары

  1. Отрежьте необходимую длину кабеля с небольшим запасом.
  2. С помощью стриппера удалите 2-3 см внешней изоляции с конца кабеля.
  3. Расправьте пары проводов и выровняйте их в нужном порядке согласно выбранному стандарту (T568A или T568B).
  4. Обрежьте провода так, чтобы их длина от края внешней изоляции составляла около 1,3-1,5 см.
  5. Вставьте выровненные провода в коннектор RJ45 до упора. Убедитесь, что все жилы дошли до конца разъема.
  6. Поместите коннектор с кабелем в кримпер и сожмите его с усилием.
  7. Проверьте качество обжима с помощью тестера.

Распространенные ошибки при обжиме витой пары

При самостоятельном обжиме витой пары стоит избегать следующих ошибок:


  • Неправильный порядок проводов
  • Недостаточное или избыточное снятие внешней изоляции
  • Повреждение отдельных проводов при зачистке
  • Неполная вставка проводов в коннектор
  • Недостаточное обжатие коннектора
  • Использование некачественных коннекторов

Чтобы избежать этих ошибок, внимательно следуйте инструкции и проверяйте качество обжима на каждом этапе.

Проверка правильности обжима витой пары

После обжима кабеля необходимо проверить правильность соединения с помощью специального тестера. Тестер позволяет выявить следующие проблемы:

  • Обрыв одной или нескольких жил
  • Короткое замыкание между проводами
  • Неправильный порядок подключения проводов
  • Отсутствие контакта в коннекторе

Если тестер показывает ошибку, необходимо обрезать коннектор и выполнить обжим заново, устранив выявленную проблему.

Особенности обжима экранированной витой пары

При работе с экранированной витой парой (FTP, STP) следует учитывать несколько дополнительных моментов:

  • Необходимо использовать специальные экранированные коннекторы RJ45
  • Экранирующую оплетку или фольгу нужно подключить к металлическому корпусу коннектора
  • Следует соблюдать осторожность, чтобы не повредить экран при зачистке кабеля
  • После обжима рекомендуется проверить целостность экрана специальным тестером

Правильное подключение экрана обеспечивает лучшую защиту от электромагнитных помех и повышает надежность передачи данных.


Заключение

Обжим витой пары — важный навык для любого специалиста, работающего с компьютерными сетями. Правильно выполненный обжим обеспечивает надежное соединение и стабильную работу сети. Соблюдение стандартов разводки, использование качественных материалов и инструментов, а также внимательность при выполнении каждого этапа работы позволят избежать большинства проблем при монтаже сетевых кабелей.


пошаговые инструкции и схемы цветов на 4 и 8 жил

Содержание:

Что собой представляет витая пара


Витая пара на 8 жил

Витая пара – это 4-х или 8-жильный кабель, жилы которого сплетены между собой попарно. Каждая пара проводов обладает схожими цветами, к примеру: жёлтый и жёлто-белый, красный и красно-белый и т.д. Для каждого кабеля используются специальные разъёмы – коннекторы, на 4 или 8 контактов соответственно.

Различают несколько типов витых пар:

  1. UTP – витые пары лишены экранирования, внешнего экрана также нет. Наиболее распространённый тип кабелей для домашних интернет-сетей, когда отсутствуют большие расстояния и наводки.
  2. FTP – лишены экранирования, внешний экран присутствует (фольга). Применяются такие провода в офисных помещениях, где встречаются наводки и без потери скорости данные передаются на расстояние до 100 м.
  3. STP – на каждой паре имеется защитный экран проволочного типа, внешний экран также есть. Применяются такие кабели в офисах средних размеров и в помещениях с присутствием наводок. Качественный сигнал передаётся на расстояние до 100 м.
  4. SF/UTP – сами пары лишены экранов, внешний экран двойной: оплётка из меди и плёнка из фольги. Используются на промышленных предприятиях для защиты от наводок и сбережения качественного сигнала при передаче на длительные расстояния.
  5. S/FTP – все пары имеют экран из фольги, внешнее экранирование представлено оплёткой из меди. Используются в зданиях с наличием больших наводок и в местах, где нужно сберечь скорость обмена данными на длительные дистанции.

    Виды витой пары

Нужно также обращать внимание на цвет кабельной изоляции. Самый распространённый – серый – стандартная изоляция. Оранжевый и красный цвет говорят о том, что кабельная изоляция произведена из негорючих материалов.

Бывают кабели на 4 и 8 жил. Четырёхжильные способны передавать данные на скорости не более 100 Мбит/с. Восьмижильные способны поднять эту скорость до 1000 Мбит/с. Для длинных кабельных трасс (свыше 100 метров) необходим монтаж вспомогательного усиливающего оборудования.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

  • Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
  • Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
  • Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
  • Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
  • Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
  • Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
  • Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
  • Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a – 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
  • Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
  • Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
  • Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
    • Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
    • Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Типы витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

  • UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
  • FTP – экранированная витая пара (экран из фольги).
  • STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
  • S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
  • U/STP – аналог STP, но без внешней брони.
  • SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.

Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

Уличный кабель витая пара с тросом

В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии. Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.

Особенности витой пары

Сетевой шнур включает в себя одну или несколько пар тонких проводников, покрытых изоляцией. Все они скручены попарно, поэтому и называются витой парой. На практике используются готовые изделия в виде патчкорда, где отрезок кабеля обжимается с обеих сторон штекерами. Они вставляются в специальные разъемы, имеющиеся на компьютере, роутере и других устройствах, которые требуется подключить.

Иногда при прокладке сетей используется кабель без обжатия, проводимый сквозь маленькие дырки в стенах, непроходимые для коннектора. В подобных случаях распиновка и обжим выполняются после прокладки сети.

Интернет-кабель RJ45 отличается следующими характеристиками:

  • Материал проводников и изоляция. Для их изготовления применяется медь или алюминий покрытый медью. Каждая жила защищена цветной изоляцией. Весь пучок витых пар дополнительно укладывается в единую более плотную изоляционную оболочку. От помех устанавливается экран из фольги и других металлизированных материалов.
  • Цвет изоляционного слоя. Классифицируется по назначению кабеля. Витая пара с черной изоляцией применяется снаружи, с серой – в помещениях, с оранжевой – на пожароопасных участках. Самые современные кабели представлены всевозможными цветами, а их конкретная принадлежность указывается в маркировке.
  • Число жил. По этому показателю шнуры делятся на одно- и многожильные. В одножильных размещаются монолитные жилки, диаметром 0,3-0,6 мм, отличающиеся низкой эластичностью и ломкостью. В многожильных парах используются тоненькие жилки, скрученные в пучки. Они свободно перегибаются и скручиваются, при этом, совершенно не ломаясь. Под них подбирается и коннектор для витой пары.
  • Экранирование. Внутри помещений используется шнур UTP – без защитных элементов. Наружная разводка выполняется фольгированными материалами (FTP) или с металлизированной оплеткой (STP).
  • Пропускная способность. Для RJ45 существует 10 категорий: 7 основных и 3 дополнительных. Наиболее востребованной считается 5-я категория, поскольку первые 4 уже устарели и не поддерживают высоких скоростей передачи.

Вся информация о RJ45 указана в маркировке, нанесенной снаружи на изоляцию. Она помогает подобрать витую пару для конкретных условий эксплуатации.

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Читайте также:Схема сплиттера

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Основные схемы обжимки

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

На всякий случай сразу скажу, что почти везде при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Синий.
  5. Бело-синий.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.

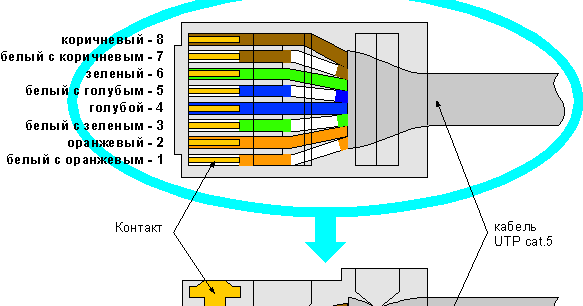

То есть вам нужно абсолютно одинаково обжать оба конца кабеля. Схема обжимки достаточно простая.

  1. Снимаем верхнюю оплетку.

  1. Теперь вам нужно аккуратно расположить все проводки в нужном порядке, по схеме, которую я указал выше. Считаем слева на право от 1-го до 8-го проводка.
  2. Далее очень внимательно и аккуратно на глаз отрежьте лишнюю часть проводков так, чтобы они были все на одном уровне.
  3. Теперь возьмите коннектор металлическими жилами вверх и аккуратно вставьте проводки таким образом, чтобы каждая попала в свой желобок.
  4. Самое главное убедитесь, чтобы каждый проводок доставал до металлических жил коннектора, которые будут потом использоваться при «спайке». Желательно, чтобы основная оплетка также была максимально внутри самого коннектора. Далее вам останется взять щипцы для обжимки и один раз хорошо их зажать.
  5. А теперь проделываем все вышеперечисленные пункты с остальным концом.

ПРИМЕЧАНИЕ! Коннектор RJ-45 – это неправильно название. На деле же данного коннектора и вовсе не существует. Правильное название – 8P8C. Но его почему-то путают с патч-кордом RJ45S, который имеет всего 4 жилы и предназначен для подключения модемов. Но так как название уже вплотную используется как в интернете, так и у сетевых инженеров, то менять его никто не собирается. Да и звучит оно проще. Но знать об этом факте должен каждый профессиональный инженер.

Есть также перекрестная схема «A» (кросс-овер), которую чаще всего используют на западе. Один конец обжимается аналогично, а вот второй уже использует немного другую цветовую схему витой пары.


Перекрестная распайка патчкорда по цветам

Чем отличается патч корда от кабеля витых пар

Витая пара (рис. 1) представляет собой сетевой кабель, состоящий из одной или нескольких пар проводников, скрученных между собой. Используется для прокладки линий связи. Концы остаются свободными, что позволяет делать отрезки любой длины.

Патч-корд (рис. 2) является соединительным шнуром для подключения друг к другу различных устройств. На его концах устанавливаются коннекторы, соответствующие подключаемому оборудованию. Длина патч-кордов может быть разной, а изготовление – заводским или ручным.

Подготовка витой пары к обжиму

У провода внутри под изоляцией есть капроновая нитка. Можно немного разрезать изоляцию ножом или ножницами, а затем, чтобы не повредить изоляцию внутренних проводков, потянуть за нитку, так чтобы она рвала внешнюю изоляцию. Порвать примерно 2-3 см. затем отрезать лишнюю изоляцию. Я стараюсь не пользоваться инструментами для обрезки изоляции т. к. очень часто повреждается изоляция самих проводов. Исключением является очень дорогие и качественные обжимные клещи.



Необходимые инструменты

  • Провод витой пары на 2 или 4 пары,
  • обжимные клещи для 8P8C (официальное название кримпер),
  • коннектор RJ-45 (8P8C).

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.


Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.

Что такое обжим витой пары и как его делать


Распиновка витой пары

Соединение кабельных жил с разъёмом именуют обжимкой – контактная группа коннектора, после распределения в нём жил провода, вжимается внутрь, прокалывая их изоляцию и фиксируя кабель. Так создаётся надёжное и качественное соединение. Наиболее востребованными являются коннекторы модели rj45.

Розетка rj45, посредством которой выполняется распиновка, нередко именуется специалистами как разъём 8P8C. Такая маркировка говорит о том, что и вилка и сама розетка обладают 8 контактами. Все эти контакты можно соединять в различных схематических вариациях в соответствии с типом кабельного соединения.

Распиновка розетки rj-45: красным обведена маркировка для стандарта T568A, синим – T568B

Rg 45 распиновка 8 проводов бывает двух стандартов: T568A и T568B. Последний является более востребованным и применяется значительно чаще, так как предназначен для соединения ПК с роутером или модемом. Первый стандарт создан для соединения двух ПК между собой.

Перед тем как рассмотреть процесс обжима, логично указать вариации схем подключения коннекторов. Их всего две: прямая и перекрёстная.

Все жилы витой пары маркированы конкретным цветом, что позволяет выполнить быструю распиновку и дальнейший обжим розетки rj45. Жилы единой пары близки по окрасу, например, синий и сине-белый.

Различия между прямой и перекрёстной конфигурацией обжима очевидны. Прямая вариация является схемным решением, когда на двух противоположных краях кабеля расцветка жил совпадает.

Перекрёстная вариация предполагает схему, где на противоположных краях кабеля соответствие жил по цвету несколько изменено. Чаще всего местами меняют проводники под номерами 1, 2, 3 и 6.

Каждая из этих схем предусматривает размещение жил на противоположных краях таким образом, что проводник №1 находится напротив проводника №8 и наоборот – жила №8 расположена напротив жилы №1.

Кроме вышеуказанных 2 конфигураций существует ещё и промежуточная – консольная. Она предполагает размещение проводников на краях кабеля в перевёрнутом порядке. Жила №1 с первого коннектора соответствует жиле №1 со второго коннектора. Проводники №8 также соответствуют друг другу.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

  1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
  2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.


Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

  1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
  2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще некоторые тонкости монтажа витой пары:

  • Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
  • В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
  • Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
  • Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.

ЛАН-тестер для витой пары: продвинутая модель компании Softing

  • Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом – кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
  • Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
  • Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

Набор инструментов для работы с кабелем типа витая пара

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

Какая витая пара будет завтра?

Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику – не прогадаете.

Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти. Как ожидают эксперты «ResearchAndMarkets», к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.

Что касается экзотики вроде витой пары на 6 пар проводников, то она стремительно уходит в прошлое, не в последнюю очередь благодаря распространению IP-телефонии. IP-аппараты уже сравнялись по цене с аналоговыми собратьями, так что сегодня легче и дешевле передать и данные и телефонию по единственному UTP, чем использовать комбинированные решения.

Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.

Предыдущая

РазноеЭлектролизсолей, щелочей, кислот

Следующая

РазноеСхемы подключения трехфазного счетчика. Установка трёхфазного счетчика

Видеонаблюдение

Главная Полезная информация Обжим витой пары RG45

Порядок следования линий связи в виде проводов витой пары в разъеме RJ45, а, следовательно, и в порте сетевого адаптера устройства после подключения в него кабеля с разъемом, определяется физическим устройством этого самого порта. Стандартный порт представляет собой отверстие с пазом для фиксации внутри него разъема RJ45 и восемью контактами в виде металлических полос, которые точно совпадают с контактами-полосами на разъеме. Эти контакты имеют свои номера от 1 до 8 (см. рис. 1) и разделяются на пары: 1-2, 3-6, 4-5, 7-8. Существует два типа портов —

MDI (Medium Dependent Interface — Интерфейс, зависящий от среды) и MDI-X (Medium Dependent Interface crossover — Интерфейс, зависящий от среды, с перекрещиванием), — в каждом из которых пары контактов 1-2 и 3-6 имеют разное назначение, а попросту — меняются местами. Т.е., если в порту MDI пара 1-2 это контакты передатчика данных (Тх), а пара 3-6 — приемника (Rx), то в порту MDI-X наоборот: пара 1-2 — контакты приемника (Rx), а 3-6 — передатчика (Tx), о чем и говорит буква «Х» в названии порта. Для того чтобы соединение между двумя устройствами заработало, передатчик (Тх) одного устройства должен быть соединен с приемником (Rx) другого устройства.

а) фото 8p8c (RJ45) б) порт MDI/MDI-X в) разъем RJ45

Рис. 1. Нумерация контактов



Обжимка витой пары (схема обжима витой пары)

Теперь нам надо разобраться, какой проводок кабеля должен подходить к тому или иному контакту в разъеме RJ45. Для этого условимся, что мы строим сеть по спецификации 100Base-TX, т. е. с использованием двух пар из четырех возможных. Существует два стандарта:EIA/TIA-568A

 и EIA/TIA-568B, в соответствии с которыми и определяется расположение проводов в разъемах. Для лучшего восприятия, на выбор представлены две одинаковые по содержанию таблицы разводки витой пары:



EIA/TIA-568A EIA/TIA-568B

1  1 — зелёно-белый

2  2 — зелёный

3  3 — оранжево-белый

4  4 — синий

5  5 — сине-белый

6  6 — оранжевый

7  7 — коричнево-белый

8  8 — коричневый

1  1 — оранжево-белый

2 2 — оранжевый

3  3 — зелёно-белый

4 4 — синий

5  5 — сине-белый

6 6 — зелёный

7 7 — коричнево-белый

8 8 — коричневый

Таблица 1. 1. Разводка кабеля. Соответствие проводов номерам контактов.

Стандарт

Номер контакта

1

2

3

4

5

6

7

8

568A

зелёно-белый

зелёный

оранж. -белый

синий

сине-белый

оранж.

коричнево-белый

коричневый

568B

оранж.-белый

оранж.

зелёно-белый

синий

сине-белый

зелёный

коричнево-белый

коричневый

Таблица 1.Разводка кабеля. Соответствие проводов номерам контактов.





                    а) 568А                                                                                               б) 568Б



Рис. 2. Разводка кабеля и обжатый разъем под соответствующий стандарт

По большому счету, если вы замените пару одного цвета на пару другого цвета , то сеть будет работать и на ней, хотя, возможно, и немного не так, как положено при стандартном расположении. Можно еще поменять провода одной пары местами, т.е., например, вместо оранжево-белого подключить оранжевый, а вместо оранжевого — оранжево-белый. Тоже будет работать. Однако, стандарт, есть стандарт.

Для соединения компьютера или другого сетевого устройства (порта MDI) с концентратором (портом MDI-X) используют кабели, обжатые по одному и тому же стандарту с обоих концов. Т.е. либо только 568A, либо только 568B, т.к. при таком соединении нет необходимости перекрещивания пар в самом кабеле. При соединении же, например, двух компьютеров (портов MDI) необходимость в перекрещивании пар существует, поэтому используют оба стандарта для обжатия каждого из концов: один конец по 568A, другой — по 568B.

Соединение компьютера/устройства (порта MDI) с концентратором (портом MDI-X)

Соединение компьютера/устройства (порта MDI) с компьютером (портом MDI)

Один конец кабеля

Другой конец кабеля

Один конец кабеля

Другой конец кабеля

или

или



Таблица 2. Схема обжима витой пары.  (четырехпарный провод)

Для соединения устройств можно использовать и двухпарный провод. В этом случае, надо не забывать, что используются только 1,2,3 и 6 контакты, и не ошибиться при обжатии.

Соединение компьютера/устройства (порта MDI) с концентратором (портом MDI-X)

Соединение компьютера/устройства (порта MDI) с компьютером (портом MDI)

Один конец кабеля

Другой конец кабеля

Один конец кабеля

Другой конец кабеля

или

или



Таблица 3. Схема обжима витой пары (двухпарный провод)



Обжим сетевого кабеля напрямую и кроссовер (crossover) для печати на ч/б принтер

1.При соединении Computer-Hub/Switch (карта-хаб/свитч) используется следующая схема обжима:

Обжим с одно стороны

Обжим с другой стороны

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: Синий
5: Бело-синий
6: Зелёный
7: Бело-коричневый
8: Коричневый

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: Синий
5: Бело-синий
6: Зелёный
7: Бело-коричневый
8: Коричневый







2.  При соединении двух компьютеров crossover (карта-карта) используется следующая схема обжима:

Обжим с одной стороны

Обжим с другой стороны

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: Синий
5: Бело-синий
6: Зелёный
7: Бело-коричневый
8: Коричневый

1: Бело-зеленый
2: Зеленый
3: Бело-оранжевый
4: Синий
5: Бело-синий
6: Оранжевый
7: Бело-коричневый
8: Коричневый



Cat 3, 5, 5e, 6, 6a, 7, 8 Описание проводов

АвторLawrence Williams

Часы

Обновлено

Что такое кабели Ethernet?

Кабели Ethernet — это разновидности сетевых кабелей, которые используются в подключенных сетях. Они были созданы для связи сетевых устройств. Эти кабели бывают всех размеров. В зависимости от ваших потребностей вы можете получить любую длину, которую хотите. Кабели Ethernet в основном используются для подключения устройств, расположенных в системах локальных сетей, таких как маршрутизаторы, ПК и коммутаторы.

Из этого руководства по работе с сетью вы узнаете:

  • Что такое кабели Ethernet?
  • Кабель Ethernet Категории
  • Тип кабелей:
  • Типы экранированных кабелей Ethernet:

Категории кабелей Ethernet

Существует множество вариантов кабелей Ethernet, и каждый из них имеет свое уникальное назначение и использование. Поэтому важно понимать каждый кабель и его применение, если вы хотите получить глубокие знания о типах кабелей Ethernet. Вам нужно выбрать кабель более высокого качества, который будет прочнее, быстрее и лучше подходит для ваших конкретных потребностей.

Однако, в зависимости от вашего оборудования, вы можете выбрать нижеприведенную категорию кабелей Ethernet.

Категория-3

Кабель Cat3 — это кабель предыдущего поколения, поддерживающий максимальную частоту 16 МГц. Этот кабель может иметь 2, 3 или 4 медные пары. Кабель Ethernet типа Cat3 по-прежнему используется для двухлинейных телефонных систем и сетей 10BASE-T. Он также используется для установки системы сигнализации или аналогичных приложений.

Категория-5

Эти кабели работают медленнее по сравнению с требованиями современного оборудования. Таким образом, вы должны использовать этот тип кабеля, только если у вас есть старое оборудование, которое требует устаревшего оборудования.

Категория-5e

Cat5e является одним из самых популярных типов кабелей Ethernet, используемых для развертывания, благодаря его способности поддерживать гигабитные скорости по экономичной цене.

Cat 5e может поддерживать скорость до 1000 Мбит/с, что достаточно гибко для небольших установок. Поэтому его широко используют в жилых помещениях. Cat5e — один из самых дешевых вариантов кабелей, доступных на рынке.

Категория-6

Кабели Cat6 поддерживают скорость до 10 Гбит/с и частоты до 250 МГц. Эти типы кабелей более туго скручены и имеют два или более витков на сантиметр. Он поддерживает только 37-55 метров при скорости передачи 10 Гбит/с.

Кабель Ethernet Категории и разводка контактов

Категория 6a:

Кабель Ethernet Cat6a поддерживает частоты полосы пропускания до 500 МГц. Кабель Cat6a толще, чем кабель Cat6, что делает его менее гибким. Вот почему он больше подходит для промышленных сред по более низкой цене.

Категория-7:

Cat7 может передавать до 40 Гб на 50 метров и 100 Гб на 15 метров. Этот тип кабеля Ethernet предлагает обширное экранирование для уменьшения затухания сигнала. Он относительно жесткий по сравнению с кабелями предыдущих поколений.

Кабель типа Cat7 подходит для использования в центрах обработки данных и крупных корпоративных сетях. Однако Cat7 не был утвержден в качестве кабельного стандарта для телекоммуникаций.

Категория-8:

Кабель категории 8 предназначен для работы на частотах до 2000 МГц. Кабели CAT8 работают с 25/40GBASE-T Gigabit Ethernet; это снижает энергопотребление и предназначено для приложений центров обработки данных, интенсивно использующих полосу пропускания.

Этот тип кабеля идеален для использования на небольших расстояниях между устройствами. Кабели CAT8 обратно совместимы с предыдущими категориями кабелей Ethernet.

Типы Cat:

Тип кабеля Экранирование Максимальная частота Максимальная скорость передачи данных Скорость
Категория 3 16 МГц 10 Мбит/с
Категория 5 100 МГц 100 Мбит/с 100 Мбит/с
Категория 5e 100 МГц 1000 Мбит/с / 1 Гбит/с 1 Гбит/с
Категория 6 Иногда 250 МГц 1000 Мбит/с / 1 Гбит/с 1 Гбит/с
Категория 6а Иногда 500 МГц 10 000 Мбит/с / 10 Гбит/с 10 Гбит/с
Категория 7 Да 600 МГц 40 000 Мбит/с/40 Гбит/с 10 Гбит/с
Категория 8 Да 2 ГГц 25 Гбит/с или 40 Гбит/с 40 Гбит/с

Тип кабелей:

Волоконно-оптические кабели:

Волоконно-оптический кабель

Волоконно-оптические кабели в основном состоят из центрального стекла, окруженного различными слоями защитных материалов. Волоконно-оптический кабель передает свет вместо электронных сигналов, что устраняет проблему электрических помех. Это делает его идеальным выбором для сред с большим количеством электрических помех.

Этот тип сетевого кабеля позволяет передавать сигналы на большие расстояния. Он также обеспечивает возможность переноса информации в более быстром пространстве.

Два типа оптоволоконных кабелей:

  • Одномодовое волокно (SMF) . Этот тип оптоволоконного кабеля использует только один луч света для передачи данных. Используется для проводки на большие расстояния.
  • Многомодовое волокно (MMF) . Этот тип оптоволокна использует несколько лучей света для передачи данных. Дешевле, чем SMF.

Четыре типа разъемов в сети, которые в основном используются для оптоволоконных кабелей:

  • ST (прямой разъем)
  • SC (абонентский разъем)
  • FC (оптоволоконный канал)
  • LC (коннектор Lucent)

Коаксиальный кабель:

Коаксиальный кабель

Коаксиальный кабель — это стандарт для кабелей Ethernet со скоростью 10 Мбит/с. Эти типы кабелей состоят из внутренней оболочки медного провода с изоляцией и другого экрана.

Он имеет пластиковый слой, обеспечивающий изоляцию между металлическим экраном и центральным проводником. Коаксиальный кабель имеет один медный проводник в центре.

Типы коаксиального кабеля: 1) RG58 2) RG8 3) RG6 4) RG59

Витая пара:

Кабель с витой парой

Кабель с витой парой — это тип кабеля, в котором пары проводов скручены вместе для предотвращения электромагнитных помех (ЭМП) от других пар проводов.

Два типа кабелей витой пары: 1) Неэкранированная витая пара 2) Экранированная витая пара

Типы экранированных кабелей Ethernet:

Вот некоторые важные экранированные кабели Ethernet

Имя кабеля Полная форма Описание
F/UTP Фольгированная/неэкранированная витая пара Этот тип кабеля будет иметь экран из фольги, который можно обернуть вокруг неэкранированных витых пар. Он обычно используется в развертываниях Fast Ethernet.
S/UTP Кабель с оплеткой/неэкранированной витой парой (S/UTP) Он покроет плетеным экраном вокруг неэкранированных витых пар.
S/FTP Плетеный экран/Фольгированная витая пара В этом типе экранированного кабеля Ethernet каждая витая пара покрыта фольгой.
SF/UTP Плетеный экран + фольга/неэкранированные витые пары Эта кабельная оплетка имеет оболочку из фольги, закрывающую неэкранированные витые пары.
Ф/ФТП Фольгированная/Фольгированная витая пара В этом типе кабеля FTP все медные пары заключены в фольгу.
U/FTP Неэкранированные/фольгированные витые пары В этом кабеле только витые пары покрыты фольгой.
U/UTP Неэкранированная/неэкранированная витая пара. В этом типе кабеля не используется оболочка. Стандартный кабель Cat5e является распространенным примером кабелей U/UTP.

Сводка

Какие существуют категории Ethernet?

Различные типы Ethernet Категории: Cat 3, 5, 5e, Cat 6, 6a, 7 и Cat 8, которые широко используются во всем мире.

Какие существуют 3 типа кабелей Ethernet?

Три основных типа кабелей Ethernet:

  • Волоконно-оптический кабель
  • Коаксиальный кабель
  • Витая пара

Какие существуют типы экранированных кабелей Ethernet?

Различные типы экранированных кабелей Ethernet: F/UTP, S/UTP, S/FTP, SF/UTP, F/FTP, U/FTP и U/UTP широко используются во всем мире.

Кабели витой пары

— значение, использование, категории и часто задаваемые вопросы

Главная » Блог » Сетевое подключение с помощью витой пары

Сетевое подключение с помощью кабелей витой пары

Электрика сигналы проходят по различным сетевым путям или носителям. Один из таких популярных и среди самый старый сетевой носитель — кабель витая пара . Этот кабель обычно используется для телефонная связь и современные сети Ethernet. В этом блоге обсуждается характер, использование, категории и типы этих кабелей.

Содержание

  • 1 Что такое кабель витая пара?
  • 2 Для чего используются кабели с витой парой?
  • 3 ЛВС
  • 4 Сети Ethernet
  • 5 Линии DSL
  • 6 Телефонные линии
  • 7 Системы видеонаблюдения
  • 8 Какие категории витой пары?
  • 9 Два типа кабелей с витой парой
  • 10 Часто задаваемые вопросы
  • 11 В чем разница между UTP и STP?
  • 12 Сколько жил в витой паре?
  • 13 Что такое кабель CAT6 STP?
  • 14 Что такое LAN UTP?
  • 15 В чем разница между витой парой и коаксиальным кабелем?
  • 16 Чем витая пара лучше коаксиального кабеля?

Что такое кабель витая пара?

Как название предполагает, что кабель с витой парой состоит из пар проводов, образующих цепь для передачи данных. Провода представляют собой изолированные жилы, обычно изготовленные из медь и скручены вместе. Один проводник используется для передачи сигнала, а другой используется только в качестве заземления.

Два параллельных проводники имеют высокую степень перекрестных помех или шумов. Витые провода значительно уменьшают перекрестные помехи в соседних парные кабели. Давайте посмотрим, как.

Магнитное поле возникает вокруг провода всякий раз, когда по нему протекает электрический ток. Два одинаковые провода, близко расположенные в электрической цепи, генерируют одинаковые и противоположные магнитные поля. Два магнитных поля компенсируют или сводят на нет друг друга. а также любые внешние магнитные поля. Таким образом, при скручении двух проводов усиливает этот эффект отмены и обеспечивает самозащиту для пары провода.

Для чего используются кабели с витой парой?

Локальные сети

Кабель витой пары используется для подключения компьютеров, коммутаторов, маршрутизаторов, принтеров, IP-камер и устройств PoE в локальной сети. Они бывают разных категорий: кабели Cat5e, Cat6, Cat6A и Cat8.

Сети Ethernet

Стандарт Ethernet используется для подключения компьютеров к локальной сети. Самый распространенный Кабели Ethernet с витой парой, используемые в настоящее время:

  • 100BASE-TX или Fast Ethernet (скорость передачи 100 Мбит/с)
  • 1000BASE-T или Gigabit Ethernet (скорость 1 Гбит/с)

Линии DSL

DSL или цифровые абонентские линии — это интернет-соединения, использующие стандартные телефонные линии. Они были разработаны только для голосовых сигналов и поэтому имеют ограничения по скорости передачи данных и полосе пропускания.

Телефонные линии

Происхождение витых пар восходит к их использованию в телефонных линиях.

Системы видеонаблюдения

Камеры видеонаблюдения камеры с замкнутым контуром, которые передают AV-сигналы на беспроводной приемник. IP камеры видеонаблюдения используют кабели Ethernet Cat5e.

Какие категории витой пары?

ОВОС имеет классифицировал кабели витой пары на семь различных категорий —

  • Категория 1 или Кат. 1 — кабели UTP со скоростью передачи данных <0,1 Мбит/с, используется в телефонных линиях
  • Категория 2 или Кат. 2 — Кабели UTP со скоростью передачи данных 2 Мбит/с, использовано в линиях передачи
  • Категория 3 или Кат. 3 − Кабели UTP со скоростью передачи данных 10 Мбит/с, используется в локальных сетях или 10baseT Ethernet
  • Категория 4 или Cat 4 — кабели UTP со скоростью передачи данных 20 Мбит/с, используемые в сетях Token Ring
  • Категория 5 или Кат. 5 — кабели UTP со скоростью передачи данных 100 Мбит/с, используемый в локальных сетях или 100baseT Ethernet
  • Категория 5e или Cat 5e — 1000baseT Ethernet со скоростью передачи данных от 1000 Мбит/с
  • Категория 6 или Кат. 6 − Кабели UTP со скоростью передачи данных 200 Мбит/с, используется в высокоскоростных ЛВС
  • Категория 7 или Cat 7 — STP, используемый в сверхскоростном Gigabit Ethernet.

Существует 2 типа кабелей витой пары

Неэкранированная витая пара или UTP : Кабель UTP имеет четыре пары или восемь цветовых кодов. медные провода скручены вместе и покрыты пластиковой оболочкой. Их электромагнитные помехи подавляются за счет эффекта скручивания. УТП кабели в основном используются в локальных сетях, телефонных проводах и кабелях Ethernet.

Экранированная витая пара или STP: В кабеле STP используется методы скручивания проводов, экранирования и подавления. Каждая пара проводов покрыты металлической фольгой. Затем четыре пары проводов покрываются внешняя металлическая оплетка. Кабели STP уменьшить перекрестные помехи как внутри кабеля с попарным соединением, так и от снаружи кабеля.

Часто задаваемые вопросы

В чем разница между UTP и STP?

УТП и STP экранированные и неэкранированные витая пара . Кабели UTP имеют восемь проводов, скрученных вместе, чтобы уменьшить шум, создаваемый внешним источником за счет эффекта подавления. СТП-кабели также имеют четыре пары витых пар, но заключены в дополнительный сетчатый щит. Экран защищает от электромагнитных помех и устраняет перекрестные помехи. Кабели UTP дешевле, легче и поддерживают более низкие скорости. чем кабели STP.

Сколько жил в витой паре?

Каждый Витая пара представляет собой пару двух изолированных медных проводов, скрученных вместе. По сравнению с нескрученной симметричной парой или одиночным проводом, витая парный кабель уменьшает электромагнитные помехи, существующие в проводе пары, а также перекрестные помехи между соседними парами. Александр Грэм Белл дал концепция витой пары.

Что такое кабель CAT6 STP?

CAT6 Кабель STP — это категория кабелей STP. Они лучше всего подходят для сетевых кабелей. в сценариях, где слишком много внешних помех. У них есть доп. покрытие над проводкой экранированной витой пары. Это защищает передачу среды от любых электромагнитных помех, происходящих внутри или снаружи кабель. Двойное экранирование делает эти кабели витой пары в компьютерных сетях идеальными для высокой скорости передачи данных. Ethernet и мобильные приложения.

Что такое LAN UTP?

LAN UTP — часто используемый неэкранированный кабель с витой парой. при настройке локальных сетей. Он состоит из двух неэкранированных проводов, скрученных вокруг друг друга. Кабель UTP поставляется по низкой цене и широко используется для локальных сетей или локальных сетей. В по сравнению с коаксиальными или оптоволоконными кабелями кабель UTP не обеспечивает высокую пропускную способность или хорошее защита от помех. Тем не менее, он прост в установке и менее дорогой.

В чем разница между витой парой и коаксиальным кабелем?

Пока кабель витая пара включает пару витых медных проводов, коаксиальный кабель имеет два проводника. Внутренний проводник находится внутри изолятора, окруженного другой проводник, который действует как экран. Внешний проводник покрыт кожух или изолирующее защитное покрытие.

Кабель с витой парой передает сигналы по медным проводам. Коаксиальные кабели передают сигналы через внутреннюю жилу кабеля. По сравнению с кабелями с витой парой коаксиальные кабели обеспечивают улучшенную защиту от шума и поддерживают относительно более высокую пропускную способность.

Чем витая пара лучше коаксиального кабеля?

Срок Для меньшего экранирования кабели витой пары тоньше, дешевле и могут быть легко установлены. Поэтому они подходят для обеспечения высокой скорости передачи по компьютерным локальным сетям и Ethernet. С другой стороны, коаксиальный кабели лучше экранированы и, следовательно, обеспечивают лучшую устойчивость к перекрестным помехам, но относительно дороже, чем простые кабели с витой парой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
