Разъём гребёнка: особенности, применение и виды штыревых разъемов

Что такое разъем гребенка и для чего он используется. Какие бывают виды штыревых разъемов гребенка. Как правильно выбрать и подключить разъем гребенку. На что обратить внимание при работе с этими компонентами.

Что такое разъем гребенка и его основные характеристики

Разъем гребенка представляет собой штыревой соединитель, состоящий из ряда контактных штырьков, расположенных параллельно друг другу. Своим внешним видом он напоминает расческу или гребень, отсюда и пошло его название.

Основные характеристики разъемов гребенка:

• Количество контактов — от 2 до 64 и более
• Шаг между контактами — стандартно 2.54 мм
• Материал контактов — латунь с покрытием золотом, оловом или серебром
• Материал корпуса — термостойкий пластик
• Рабочее напряжение — до 250В
• Рабочий ток — до 3А на контакт

Разъемы гребенка широко применяются в электронике и электротехнике для соединения печатных плат, кабелей и различных электронных компонентов. Они обеспечивают надежный контакт и удобство монтажа/демонтажа.

Основные виды и типы штыревых разъемов гребенка

Существует несколько основных разновидностей разъемов гребенка:

По ориентации контактов:

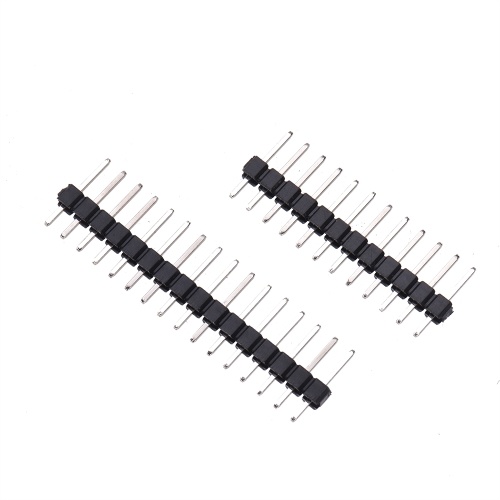

• Прямые — контакты расположены перпендикулярно плоскости платы

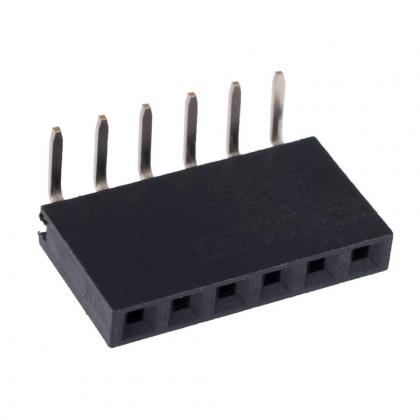

• Угловые — контакты расположены параллельно плоскости платы

По способу монтажа:

• Для монтажа в отверстия платы

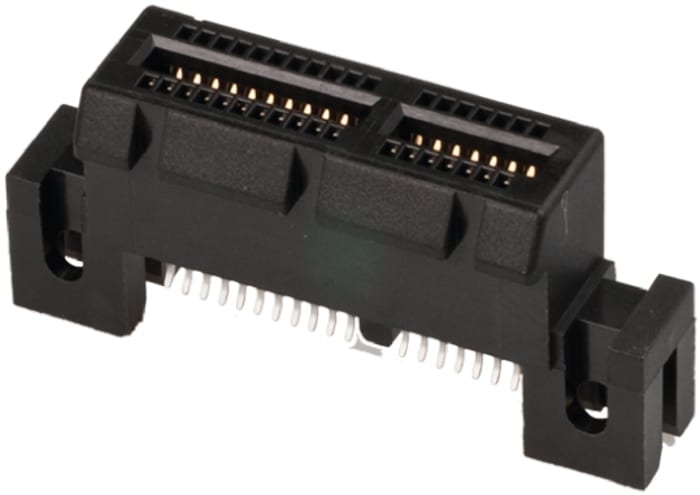

• Для поверхностного монтажа (SMD)

По количеству рядов:

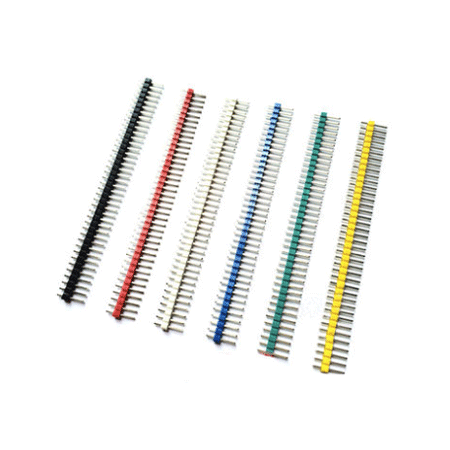

• Однорядные
• Двухрядные
• Многорядные

По типу контактной части:

• Штыревые (папа)
• Гнездовые (мама)

Выбор конкретного типа разъема зависит от особенностей применения и конструкции устройства.

Применение разъемов гребенка в электронике и электротехнике

Разъемы гребенка нашли широкое применение в различных областях электроники и электротехники благодаря своей универсальности и удобству использования:

• Соединение печатных плат между собой
• Подключение кабелей и шлейфов к платам
• Создание модульных конструкций
• Соединение различных электронных компонентов
• Подключение периферийных устройств
• Создание разъемных соединений в электронной аппаратуре

Разъемы гребенка активно используются при прототипировании и макетировании электронных устройств, а также в мелкосерийном и серийном производстве электроники.

Как правильно выбрать разъем гребенка для конкретной задачи

При выборе разъема гребенка необходимо учитывать следующие факторы:

1. Количество необходимых контактов
2. Требуемый шаг между контактами
3. Способ монтажа (в отверстия или поверхностный)
4. Ориентация контактов (прямые или угловые)
5. Рабочее напряжение и ток
6. Материал контактов и тип покрытия
7. Температурный диапазон эксплуатации
8. Необходимость защиты от неправильного подключения

Важно также учитывать совместимость разъема с ответной частью и общую конструкцию устройства. Правильный выбор разъема обеспечит надежное соединение и долговечность работы устройства.

Особенности монтажа и подключения разъемов гребенка

При монтаже и подключении разъемов гребенка следует соблюдать несколько важных правил:

• Перед пайкой необходимо обезжирить контактные площадки и выводы разъема
• При монтаже в отверстия важно соблюдать перпендикулярность разъема к плате
• Для SMD-монтажа рекомендуется использовать паяльную пасту и печь оплавления
• Не допускать перегрева разъема при пайке во избежание деформации пластикового корпуса
• Проверять качество паяных соединений после монтажа
• При подключении кабелей использовать соответствующие обжимные контакты
• Соблюдать полярность и нумерацию контактов при подключении

Правильный монтаж и подключение разъемов гребенка обеспечат надежный контакт и долговечность соединения.

Преимущества и недостатки использования разъемов гребенка

Разъемы гребенка имеют ряд преимуществ:

• Простота и удобство монтажа/демонтажа
• Надежный электрический контакт
• Компактные размеры
• Широкий выбор типоразмеров
• Низкая стоимость
• Возможность создания модульных конструкций

Однако у них есть и некоторые недостатки:

• Ограниченная нагрузочная способность по току
• Возможность случайного рассоединения при механических воздействиях
• Отсутствие защиты от влаги и пыли без дополнительных мер
• Возможность ошибочного подключения при большом количестве контактов

Несмотря на недостатки, преимущества разъемов гребенка делают их популярным выбором во многих электронных устройствах.

Альтернативные варианты разъемов и их сравнение с гребенкой

Помимо разъемов гребенка существуют и другие типы соединителей, которые могут использоваться в схожих задачах:

• Клеммные колодки — обеспечивают более надежное крепление проводов, но занимают больше места
• Разъемы IDC — позволяют быстро подключать шлейфы без пайки, но требуют специального инструмента
• Круглые разъемы — имеют лучшую защиту от внешних воздействий, но сложнее в монтаже
• Разъемы типа Molex — обеспечивают фиксацию соединения, но имеют меньший выбор типоразмеров

При выборе между разъемом гребенка и альтернативными вариантами следует учитывать:

1. Требования к надежности соединения
2. Условия эксплуатации устройства
3. Частоту подключения/отключения
4. Доступное пространство для монтажа
5. Стоимость компонентов

Каждый тип разъема имеет свои преимущества и недостатки, поэтому выбор зависит от конкретной задачи и условий применения.

Автоматы: Гребёнки (ABB PSH/PS) и Дополнительные (Сигнальные) контакты – CS-CS.Net: Лаборатория Электрошамана

Автоматы ABB серий S200 и Sh300L и сигнальные контакты для них

У меня снова появилось желание постить на блоге. Этот пост давно просился, потому что мне снова приходится пояснять множеству клиентов, и заодно множеству народа на форумах о том, как соединять автоматы между собой, как подавать питание и можно ли запихать три или пять проводов в один автомат. При этом я упоминаю про какие-то особенные хитрости именно автоматов ABB и отправляю всех читать их каталог и смотреть картинки.

Так вот сегодня никаких каталогов не будет! И даже не будет картинок. Будут ФОТКИ! Заранее прошу извинить: некоторые вышли не такими чёткими, как хотелось бы, но смысл действий они передают.

Итак, сегодня мы рассматриваем три вещи. Особенности зажимов для проводов автоматов ABB серий S200 и Sh300L, специальные шинки-гребёнки для запитывания автоматов кучей, и бонусом — хитрые дополнительные сигнальные контакты, которые иногда могут пригодиться. Поехали изучать!

1. Серии автоматов ABB S200 и Sh300L: Зажимы и подключение

Я тут всем и везде заявляю, что я работаю ТОЛЬКО с автоматами серии S200, и НЕ работаю с серией Sh300L. Сейчас я поясню, с чем это связано. Во-первых, как это бы смешно не выглядело, серию S200 меньше всего подделывают, потому что она дороже. Это связано со всякими торговыми точками на рынках, которые закупаются хрен знает где. Я лично видел офигенно забавные экземпляры, на которых написано Sh30x (без L) и указана отключающая способность в 6 кА. Однако же, по каталогу ABB существует всего два варианта:

• S200 (S201, S202, … — по числу полюсов автомата) с отключающей способностью 6 кА
• Sh300L (Sh301L, Sh302L, … — по числу полюсов автомата) с отключающей способностью в 4,5 кА

Забавно, что несколько товарищей с Украины писали мне то, что у них такие вот автоматы

Sh300 — обычное дело, и есть даже в местном каталоге ABB. Что это за фишка — мне выяснить не удалось. Для Москвы автоматы Sh300 — однозначно подделка и мрак.

Подделывают дешёвые серии автоматов потому, что покупатель на рынке (где ими и торгуют) не достаточно искушённый и для него есть «автомат на 16А», и ему не пояснить что вот этот вот, который дороже — лучше. Он берёт что дешевле, и потому торговать дорогими автоматами с рук на рынках не выгодно.

Во-вторых, я использую автоматы категории «B», которые есть только в серии S200. Это связано с бОльшей их чувствительностью, и повышением надёжности защиты. Они гарантированно отработают на слабых стояках в старых домах с газом или ветхой проводкой.

В-третьих, есть ещё одно очень удобное различие, из-за которого я стал отказывать в удешевлении сборок щитов. Ранее я говорил так: «Ну вот щит получился по компонентам таким-то. Его можно собрать чуть дешевле, если использовать автоматы серии

Sh300L. Для квартиры это не так принципиально, а вы можете немного уменьшить сумму материалов». Сейчас я не иду на такие уступки, и вот почему.

У автоматов серии S200 очень удобные зажимы для подключения проводов! Посмотрите внимательно на фото ниже, и вы увидите разницу:

Различие в зажимах для серий S200 и Sh300L

Слева — автомат серии S200. Справа — Sh300L. Серия S200 имеет двойной зажим, состоящий из специального винта, который опускает прижимную пластинку (в виде кружочка). Ниже имеется второе отверстие. Штатно оно предназначено для подключения специальной шинной разводки (гребёнки). И штатно же его можно использовать для подключения второго провода к одному автомату. Ниже я покажу, как это выглядит.

Зажим сделан таким образом, что провод из него никуда не девается, его не «размазывает» по автомату, даже если это будет какой-нибудь многожильный СИП. Винт зажима имеет офигенно прочный и удобный шлиц, что позволило мне смело, не боясь повредить оборудование, собирать щиты шуруповёртом (я использую хорошую биту Ph3 и шуруповёрт Makita, поставленный на усилие 10-12).

Ещё одна фишка зажима серии S200 — в том, что он совпадает по уровню с другими устройствами System Pro M Compact (напоминаю большой пост про обзор модульки). В сааамом правом краю затесался Sh301L, зажим которого выбивается из ровного ряда, а всё остальное совместимо:

Все зажимы серии System Pro M Compact имеют один и тот же вид

Итак, мне часто задают вопросы (или  я вижу кулибинские решения в форумах) вида «Да сделайте мне один автомат на все розетки! Я подключу три (пять) кабеля в него и так и хватит, зато места в щитке сэкономим». Логически это вполне может быть верным, потому что обычные розетки помещений (комнат типа спальни, детской) не имеют большой нагрузки: известно, что идея правильной электрики — не включать киловатты обогревателей, а избавиться от лиан удлинителей так, чтобы розетки были рядом, под рукой, во всех необходимых местах.

А вот физически, к сожалению, нет. Есть чёткое, непреложное правило: один зажим = один провод (жила кабеля). И нарушать его не следует из-за того, что неизвестно то, как распределится давление зажима на несколько проводов: поровну, или же какой-то провод будет прижат слабее, чем другие. Тогда он будет греться, соединение ухудшится, а зажим автомата от нагрева поплавится. А может быть и сгорит весь щиток, как вон в Иркутске было.

И… в случае автоматов ABB серии S200 мы можем это правило СМЕЛО нарушить! Ведь вы помните, что у нас есть две отдельные «дырки» для двух проводов? Отлично! Запихиваем туда два провода. Для следующей фотки я взял огрызок NYM 5×6 и обжатый наконечником НШВИ ПВ-3 1х10:

Использование зажима серии S200 для штатного подключения двух проводов

В нижнюю дырку для гребёнок НШВИ влезает с трудом. И правильнее было бы даже запихать наоборот: более тонкую жилу от NYM’а вниз, а наконечник — вверх. Но мы изображаем брутальных электриков, которые якобы не знают что делают. И у нас всё получается!

Что даёт эта фишка? Во-первых, она позволила отказаться от тонны нулевых шинок на каждое УЗО в моих щитках. Посмотрите, например, этот щит (из этого поста про щитосборки):

Ещё один щиток для другого заказа, маркировка от ГрафоПласт

Здесь шинка на УЗО стоит только одна, потому что под всеми остальными УЗО (кроме одного) стоит по два автомата. А значит их нули (по две штуки на УЗО) можно смело под это УЗО и запихать, используя штатные возможности. Именно поэтому мне нравится работать с ABB =)

А во-вторых, все эти зажимы настолько брутальны, что стойки даже к нештатным ситуациям. Это когда пьяный в хламину дачный электрик кривой отвёрткой пытается закрутить гнутый и такой же кривой огрызок вводного алюминия в автомат. ABB S200 переживёт всё =)

2. Облегчаем труд: Групповое подключение автоматов — Шинные разводки (гребёнки)

Собственно, когда-то я уже упоминал о том, что активно начал использовать специальные гребёнки PS2/58 для более грамотного и красивого подключения кучки УЗО. Сейчас я повторю этот момент чуть-чуть подробнее.

Итак, в некотором случае  у нас возникают ситуации, когда на несколько УЗО или автоматов надо подать одно и то же питание. Чаще всего это относится к однофазным щиткам. Скажем, есть пяток автоматов освещения, три штуки от кондиционеров, ещё парочка… и все они красиво встали в один ряд. Чтобы их запитать, можно наделать перемычки между этими автоматами. Взять наш любимый мягкий ПВ-3 (ПуГВ), наконечники НШВИ(2), соединить их шлейфом.

Это очень хороший способ, если вы собираете один щиток лично для себя, и не хотите разбираться с номенклатурой гребёнок, заглушек и тратить лишние деньги на них. Минус этого способа — лишние провода. Потому что наши перемычки торчат, мешая подводить провода к автоматам на рейке выше. Всё это потом перемешивается, смешивается и пугает глаза. Когда-то я делал именно такие щитки, например вот в этом заказе:

Пример щитка, где используются перемычки вместо гребёнок

Для продвинутых сборок щитков существует штатное решение. Технически оно называется «Шинная разводка», а на простом языке — «Гребёнка». В простейшем варианте это медная пластинка в пластмассовом изоляторе, которая нарезана и согнута в форме зубов (обычно Г-образно). За это её гребёнкой и прозвали. Так как пластинка целиковая, то все её зубы соединены вместе. Вот вам и профит: отрезали сколько надо, закрутили под весь ряд автоматов, подсунули один питающий провод — и получили красивую разводку.

Давайте посмотрим на парочку основных гребёнок:

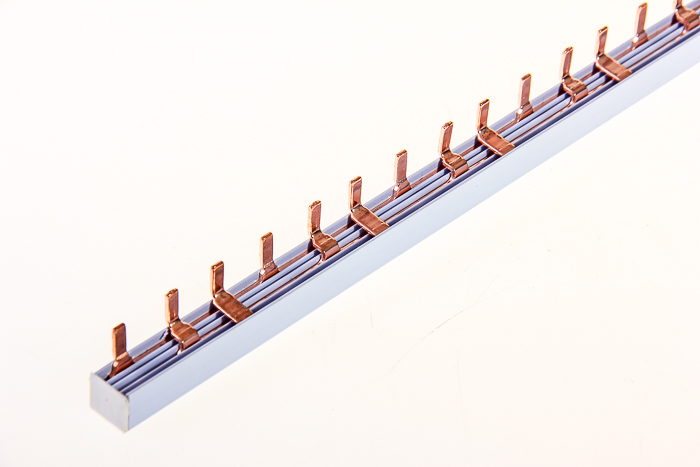

Шинные разводки («Гребёнки») PS1/xx и PS2/xx

Здесь представлены две. Первая — это PS1/xx. «XX» здесь означает число. Это число показывает длину гребёнки. Оно или «12» или значительно большее (60, 58, 57). Короткие гребёнки продаются комплектом: она на заводе отрезана, положена в пакетик и снабжена заглушками для краёв. Она опять же удобна, если вы собираете щиток один раз себе. Купили, поставили — забыли. А 12 — потому что в большинстве щитков от ABB как раз ровно 12 модулей на DIN-рейке.

Гребёнка PS1/xx (PS1/60 или PS1/12) предназначена для соединения однополюсных автоматов серии S200 (об этом говорит буква «S» в обозначении; гребёнка для серии Sh300L будет называться PSh2/60) в ряд всех вместе. С ней всё проще простого. Ставим её Г-образно, запихиваем зубцами как раз в тот специальный паз, а сверху — питающий провод.

Подключение провода и использование гребёнки PS1/xx (серия S200, штатный режим)

…и сразу же вспоминаем один нюанс, на который многие не обращают внимания и из-за которого у них потом автоматы в щитке стоят враспизду криво. Это относится к автоматам серии Sh300L, у которых зажимы не имеют специального отверстия для гребёнки. В случае если вы соединяете гребёнкой автоматы Sh300L, вы ставите гребёнку ВВЕРХ НОГАМИ! Наша буква «Г» становится буквой «L». Вот так вот:

Установки гребёнки PS1/xx для серии Sh300L (НЕштатный режим)

Это необходимо вот зачем. Обратите внимание на фотку ниже. Зажим серии Sh300L прижимает всё, в него запихнутое, не к низу, а к верху автомата. Это значит, что если мы сначала запихаем провод, а потом гребёнку, то один из автоматов перекосит: из-за вложенного провода толщина зажатого будет бОльшей. Поэтому мы сначала во все автоматы вкладываем гребёнку, а потом уже — провода. Тогда получится так, что зажимы всех автоматов будут ровно зажимать одну и ту же гребёнку. И только один из них будет раскрыт шире из-за провода.

Установки гребёнки PS1/xx для серии Sh300L (НЕштатный режим)

Вот именно поэтому я забил на такие извращения и работаю только с серией S200. Ну и помним о том, что именно ABB позволяет зажимать по два провода под один автомат, страхуя нас от нештатных ситуаций и экономя нулевые шинки в случае УЗО.

Теперь переходим как раз к УЗО. Так как их в щитке давно никто не ставит в количестве одной штуки, то встаёт вопрос о том, как бы их красиво всех вместе запитать. Тут нам помогает гребёнка PS2/58 (или PS2/12). Она двойная. И её выводы чередуются. 1-2-1-2-1-2… или L-N-L-N-L-N.. Всё проще простого. Пилим (кстати, зацените способ резки гребёнок торцовкой и ножницами для пластиковых труб). Пихаем в рядок двухмодульных устройств. Закручиваем.

Гребёнка PS2/xx позволяет подвать фазу и ноль сразу на несколько устройств

…и ещё раз обращаем внимание, что под эту гребёнку лезут: УЗО, двухполюсные автоматы новые ДифАвтоматы серии DS201/202C.

Гребёнка заводится в штатные зажимы

…и снова — те же самые двойные зажимы. Подпихиваем питающий провод и радуемся!

В верхние зажимы подключаются питающие провода

Ещё немного порассуждаю о заглушках. Я ими не пользуюсь, потому что мне лень с ними возиться. Штатное использование гребёнки преподалагает то, что её будут пилить, а потом закрывать заглушками. Я делаю чуть-чуть хитрее: пилю отдельно изолятор, а медные шинки обрезаю ножницами по металлу так, чтобы они не выходили за пределы изолятора. Это позволяет не париться с проблемами вида «Ах, не хватило одной заглушки, фак!» и решает проблему электробезопасности, потому что с краёв гребёнки всё равно ничего не торчит.Ну и для своих сборок щитков я конечно же покупаю гребёнки пачками, и режу их на нужную длину.

3. Дополнение от 21.06.2015: более детально о разнице между гребёнками для Sh300L и S200L

Данный кусочек склеен из отдельного поста, так как в этом посте читать его по теме удобнее.

Гребёнки (соединительные шинки) PS1 и PSh2

Мне тут народ присылает фотки щитов (ну, он их постоянно присылал и продолжает присылать), а сам я постоянно натыкаюсь на фотки собранных щитов в инете. И я постоянно встречаю на один и тот же глюк, связанный с тем, что народ думает что «гребёнка» одна для всех автоматов и сувать её можно как угодно — всё равно влезет. А вот это вот НЕ ТАК!

Значит, во-первых! Самое главное, чего следует усвоить — это то, что не всегда надо быть умнее производителя, который зачем-то придумал специальные аксессуары под именно свои автоматы. Иногда, как у ABB, аксессуары к автоматам должны быть именно фирмовые, если мы хотим, чтобы у нас в щитке вся начинка нормально встала и нормально соединилась между собой.

Кое- для кого (как раз для тех, кто пихает гребёнки как попало) будет открытием то, что у ABB не только автоматы отличаются по сериям (полноценная S200 и облегчённая Sh300L), а ещё и гребёнки тоже отличаются по сериям тех автоматов, для которых они предназначены. А ещё важно заметить и запомнить то, что обычные китайские гребёнки «с рынка» имеют шаг как у китайской модульки — 18 мм. А у автоматов ABB шаг — 17,5 мм, как это предусмотрено стандартом DIN.

Итак, Гребёнки PS и PSH. Как следует из обозначения, они и предназначены для соотвествующих автоматов. Какие особенности есть у таких гребёнок?

• Серия PS: Рассчитаны на ток мелкой модульки — на 63А (номинально). Должны вставляться в специальные отверстия в автоматах серии S200. Эти гребёнки имеют изолятор специальной формы, который закрывает всё торчащее.
• Серия PSH. Рассчитаны (внимание!) на ток до 40 (!) ампер, как и сама мелкая модулька Sh300L. Должны вставляться в автомат вместе с проводом и зажиматься общим винтом. Форма изолятора гребёнки более простая и не будет закрывать ничего, если её воткнуть в автомат S200, для которого она не годится.

А теперь рассмотрим всё на фотках. Вот гребёнки PS и PSH. Видите, как у них отличается форма изолятора и толщина меди?

Гребёнки (соединительные шинки) PS1 и PSh2

С другой стороны:

Сравнение выводов гребёнок PS и PSH

Гребёнка PS вставляется в автоматы S200 с нижней стороны и «загибается» вниз, под щиток. А оставшиеся отверстия автомата остаются пустыми или в них подключается питающий провод.

Установка гребёнки (шинки) PS1 в автомат S200

Вот так красиво это выглядит сбоку:

Гребёнка PS1, вид сбоку

А теперь поставим в автоматы S200 гребёнку PSH. Видите, что происходит? Из автоматов начинает торчать голая медь! Именно по такой торчащей меди я и определяю на фотках косячные гребёнки в щитках!

Неправильная гребёнка PSh2 в автомате S200

Сбоку всё ещё нагляднее. Гребёнка PSH не предназначена для автоматов S200! Не надо её туда пихать!

Торчащие зубы греёнки PSH в автомате S200

Но что сделать, если денег нет, регионы, где кроме китая нет никаких гребёнок? Просто разверните гребёнку PSH так, как она должна стоять в автоматах Sh300L — вверх — и запихайте её в те отверстия автоматов, в которые обычно мы подключаем питающий провод.

Правильная установка гребёнки PSH в автоматы

Это будет выглядеть вот таким образом, будет эстетичнее и никого током не убьёт.

Правильная установка гребёнки PSH в автоматы (вид сбоку)

Ну и на всякий случай скажу, как гребёнки обозначаются, ещё раз. Обозначаются они так: PS/PSH<Полюса>/<Зубья>

• PS — гребёнка для автоматов S200. PSH — для автоматов Sh300L
• Полюса — это количество полюсов гребёнки (фаз). Бывает от 1 до 4 полюсов.
• Зубья — это сколько в гребёнке зубьев в штуках.

Поглядим на часто используемые гребёнки. Обычные PS, готовые:

• 2CDL210001R1012 ABB PS1/12 1-фазная гребёнчатая шина на 12 модулей 63 А (для серии S200, готовая)
• 2CDL220001R1012 ABB PS2/12 2-фазная гребёнчатая шина (L, N) на 12 модулей 63 А (для серии S200, готовая)
• 2CDL230001R1012 ABB PS3/12 3-фазная гребёнчатая шина (L1, L2, L3) на 12 модулей 63 А (для серии S200, готовая)
• 2CDL240101R1012 ABB PS4/12 4-полюсная гребёнчатая шина (L1, L2, L3, N) на 12 модулей 63 А (для серии S200, готовая)

С конца 2017 года «готовые» гребёнки (вот PS3/12 точно) стали идти в другом, запаянном корпусе, который невозможно разрезать. В каталоге они значатся как неразрезаемые, поэтому формально проблем нет. А в реале есть — их и правда невозможно толком порезать.

Новые гребёнки PS3/12, которые не разрезаются

Теперь это запечатнная пластиком штуковина, которая внутри выглядит так:

Новые гребёнки PS3/12, которые не разрезаются (вскрытая)

То есть, да, вы можете разломать пластик, достать медь и порезать гребёнку — но штатно собрать её обратно не получится. Я на супер-клее собирал.

Поэтому если вам нужна трёхфазная гребёнка ровно на 12 подключений — берите PS3/12. А если на другое число — то надо будет брать PS3/60 и резать её по месту.

Обычные для PS, длинными палками, чтобы было удобно резать:

• 2CDL210001R1060 ABB PS1/60 1-фазная гребёнчатая шина на 60 модулей 63 А (для серии S200, разрезаемая)
• 2CDL220001R1058 ABB PS2/58 2-фазная гребёнчатая шина (L, N) на 58 модулей 63 А (для серии S200, разрезаемая)

Хитрая нулевая гребёнка, которую я использую в трёхфазных щитах. Она есть в небольшом количестве на складе у ABB, но обычно она заказывается под 6-8 недель. Когда я собирал щиты пачками, я держал небольшой запас. Если народ будет ей активно пользоваться, то есть возможность попросить ABB подзаказать их нам на Московский склад.

• 2CDL210001R1057 ABB PS1/57N 1-фазная гребёнчатая шина N (голубая) на 57 модулей 63 А (для серии S200, разрезаемая)

А теперь то же, но для сери Sh300L:

• 2CDL110001R1012 ABB PSh2/12 1-фазная гребёнчатая шина на 12 модулей (для серии Sh300L, готовая)
• 2CDL120001R1012 ABB PSh3/12 2-фазная гребёнчатая шина на 12 модулей (для серии Sh300L, готовая)
• 2CDL130001R1012 ABB PSh4/12 3-фазная гребёнчатая шина на 12 модулей (для серии Sh300L, готовая)
• 2CDL110001R1060 ABB PSh2/60 1-фазная гребёнчатая шина на 60 модулей (для серии Sh300L, разрезаемая)
• 2CDL120001R1058 ABB PSh3/60 2-фазная гребёнчатая шина на 60 модулей (для серии Sh300L, разрезаемая)
• 2CDL130001R1060 ABB PSh4/60 3-фазная гребёнчатая шина на 60 модулей (для серии Sh300L, разрезаемая)

А ещё те, кто до сих пор использует дифавтоматы DS941HR. Знайте, что и для этих дифов есть специальные гребёнки:

• 2CSL910001R1012 ABB BS9 1/12 1-фазная гребёнчатая шина на 12 модулей 63 А (для серии DS9x)
• 2CSL910011R1012 ABB BS9 1/12NA 1-фазная гребёнчатая шина N (голбуая) на 12 модулей 63 А (для серии DS9x)

На этом у меня всё! Используйте правильные гребёнки!

4. Извращенские приблуды: Дополнительные и сигнальные контакты для серии S200

А вот и обещанный бонус! Мне пока эти контакты ни к чему, но я купил их побаловаться и для того, чтобы сделать их обзор. Итак, что это за хрень. А хрень очень простая по устройству, и забавная по назначению.

Дополнительный контакт — это дополнительный аксессуар к автомату (есть они и для УЗО, дифов и даже для импульсных реле), который в общем случае позволяет определить положение рычажка автомата: включен он (ON) или выключен (OFF).

Сигнальный контакт — это другой вариант дополнительного контакта, который срабатывает тогда, когда модулька (автомат, УЗО, дифавтомат) отключается по своим внутренним расцепителям (перегрузка, короткое замыкание, ток утечки). В этом посте я путал сигнальные и дополнительные контакты, но позже (когда проводил ревизию поста в 2020 году) всё поправил.

Использовать это всё можно разными способами. Мне в голову пока что пришло два. Во-первых — телеметрия и сигнализация. Скажем, имеется автомат на питание всего стояка подъезда. И если он отрубится (или его отрубят) — было бы хорошо про это сразу же узнавать в диспетчерской. Вот мы лепим сигнальный контакт (серии автоматов есть разные, и такие, которые на стояк подойдут), и сразу узнаём о проблеме.

Зацените, как это сделано, например, в системе SMISSLINE (а вот и пост про неё у меня):

Пример шин SMISSLINE, где на каждый автомат установлены и сигнальный и дополнительный контакты

Тут к каждому автомату подключен сигнальный и дополнительный контакт. Если автомат просто отключен (выключили вручную) — сработает только дополнительный. А если автомат отключится по КЗ или перегрузке — то сработает ещё и сигнальный контакт.

Во-вторых, все обожают сейчас мутить какие-нибудь умные дома или схемки уведомления по СМС. Было бы здорово знать состояние основных автоматов (вводного) вместе с наличием электропитания. Да скажем, влепить сигнальный контакт на общее или противопожарное УЗО и получать его состояние удалённо. Если вырубилось УЗО — значит какое-то ЧП случилось.

А в-третьих, на форуме МастерСити один товарищ давал интересную задачку. Было у него несколько кондиционеров, питание которых сидело на одной линии и на автомате. А к каждому кондею была приделана помпа откачки конденсата. И нужно было сделать зависимую схему: если автомат кондеев отрубился бы, то пусть отрубались бы и помпы заодно. И, наоборот — если отрубились бы помпы — это вызывало бы аварийное отключение автомата кондея. Вот и тут дополнительные контакты пригодились бы!

Итак, сегодня из всей братии таких контактов у меня два дополнительных:

• 2CDS200970R0002 ABB S2C-h20 Вспомогательный контакт для автоматов серии S200 1xН.О. нижний
• 2CDS200936R0001 ABB S2C-h21L Вспомогательный контакт для автоматов серии S200 1xН. З.+1xН.О. боковой

Сначала побалуемся с нижним контактом. Он у нас нормально открытый. Это в данной терминологии значит, что он в точности отображает состояние автомата. Если автомат включен — контакт замкнут. Если автомат отключен — контакт разомнкут.

Дополнительный контакт S2C-h20 (нижний) и автоматы серии S200

Контакт нащёлкивается на специальные пазы в нижней части автомата. А в комплекте с контактом идёт специальный пластиковый толкатель. Причём в количестве двух штук. Видимо, чтобы если одну потеряешь… =)

Чтобы ввести толкатель-тягу в автомат, надо подкрутить его зажим так, чтобы верхний винт ушёл вглубь.

Закручиваеми винт зажима так, чтобы он освободил нишу для установки тяги контакта

Теперь взводим автомат (включаем) и пихаем толкатель внутрь:

Вставляем тягу контакта в нишу

После этого нащёлкиваем контакт и радуемся жизни. В инструкции к нему написано, что можно аккуратно медленно подвигать рычажок автомата и убедиться в том, что в контакте при этом щёлкает микрик. Значит механика в порядке.

Прищёлкиваем сам механизм контакта и радуемся =)

Обратите внимание, что данный контакт не закрывает отверстия для подключения проводов, и ничуть не мешает им:

Прищёлкнутый дополнительный контакт ничуть не мешает зажимам для провода

А теперь нащёлкнем его на двухполюсный автомат S202:

Тот же самый контакт, прищёлкнутый к двухполюсному автомату (S202)

Боковой дополнительный контакт. В отличие от нижнего, этот более мощный. Нижний контакт может протащить через себя ток в 2А, этот — в 10.

В этом контакте имеется две различных группы: одна нормально открытая и другая нормально закрытая. Это делает этот контакт универсальным в плане коммутации. Но зато мы теряем целых 0,5 модуля в щитке.

Боковой дополнительный контакт S2C-h21L

Чтобы прищёлкнуть такой контакт к автомату, мы должны удалить специальную заглушку, в который будет входить штырёк от механики контакта.

Контакт S2C-h21L имеет специальный рыжачок, для которого надо выломать окошко

Это делается при помощи обычной подходящей по размеру отвёртки. Мы её просто выламываем и выбрасываем.

Выламываем окошко в автомате при помощи подходящей отвёртки

Теперь нам остаётся только прижать контакт слева до щелчка. И всё! =)

Прищёлкиваем контакт сбоку (слева)

Надо особо отметить, что оба этих контакта прищёлкиваются достаточно прочно и надёжно. Без усилий их не снять. Нижние контакты приходится поддевать тонкой отвёрткой, а боковой — аккуратно отделять при помощи опять же отвёртки.

Вот наш несчастный «вводной» автомат S202 с обоими видами контактов:

Автомат ABB S202 с прищёлкнутыми боковым и нижним дополнительными контактами

Такие контакты я стал использовать позже, когда у меня пошли щиты с ПЛК. И не для отслеживания состояния автоматов, а для обратной связи положения рубильника «Отпуск» в ПЛК. ПЛК видит положение этого рубильника и заодно закрывает воду, гасит свет или делает ещё какие-то действия.

Особенно удобно стало использовать дополнительные контакты когда ABB выпустило рубильники серии SD200 — такой рубильник построен на базе обычного автомата и поэтому к нему подходят все аксессуары (включая и дополнительные контакты). Например, вот на этой фотке из щита в Долгопрудный с IPM™ дополнительные контакты на рубильниках позволяют узнать, включено ли полное питание щита или нет:

Пример применения дополнительных контактов с рубильниками ABB SD200

На сегодня у меня — всё =) Жду адекватных заказов на щиты =)

Разъем штыревой (гребенка) Ш15. Папа. Покрытие Ag — покупайте на Auction.ru по выгодной цене. Лот из

Запчасти, детали, фрагменты

 Подписаться

• Auction
• Искусство и Антиквариат
• Техника и приборы
• Радиотехника
• Запчасти, детали, фрагменты

Подписаться на новые лоты Продавца KRS26

5

Количество: 1

Задать вопрос продавцу

• (21 Фев Вт, 17:11:13)
• Местоположение лота: — Другие страны -, Ставрополь
• Стоимость доставки оплачивает: Покупатель

О продавце

KRS26

334

Все лоты

Обо мне

Подписаться

5

Отзывы о продавце (100% положительных)

• Хобби Мон(1559) 04. 02.2023 13:04

  Сделка прошла успешно. Рекомендую!

• Хобби Мон(1559) 04.02.2023 13:04

  Сделка прошла успешно. Рекомендую!

• Gektor(1) 13.08.2022 06:38

  Сделка прошла успешно. Рекомендую!

• FILEVSCIY(208) 18. 04.2022 20:18

  Сделка прошла успешно. Рекомендую!

• FILEVSCIY(208) 18.04.2022 20:19

  Сделка прошла успешно. Рекомендую!

• FILEVSCIY(208) 18.04.2022 20:19

  Сделка прошла успешно. Рекомендую!

• client_987d7eda2b(31) 29. 01.2022 14:35

  Сделка прошла успешно. Рекомендую!

• client_cae176a487(1) 10.01.2022 17:43

  Сделка прошла успешно. Рекомендую! Продавец всё исполнил как договаривались. Продавец оказывал мне помощь — консультировал. Товар получен и опробован в действии — работает!

• Kostyagera(6) 20.09.2021 17:54

  5/5 Спасибо

• client_1730433972(1) 19. 07.2021 22:08

  Сделка прошла успешно. Рекомендую!

ID лота 152624910794377 | Сообщить о нарушении в лоте

• Описание
• Оплата и доставка

Тип сделки:

Предоплата

Способы оплаты:

По договоренности

Доставка:

Другие способы/по договоренности

просмотры : 0

Plexishop.it — ​​Гребенчатый соединитель 1 x 40, вилка 2,54 мм

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Будьте первым, кто оставит отзыв об этом товаре

Перечень штыревых гребенчатых коннекторов, шаг 2,54 мм, 40 разъемов.
Продолжить >>

Наличие: В наличии

Обычная цена: 0,26 €

Специальная цена Искл. Налог: 0,14 € вкл. Налог: 0,17 €

Кол-во:

174 доступно в готовом к отправке, максимальное количество доступно через 4/7 дней

• Описание продукта
• Дополнительная информация
• отзывов
• Метки товара

Описание продукта

Детали

Эти списки штекерных контактов (вилки типа C-Grid®) обычно используются в цепях из-за простоты и универсальности соединения, которые они предлагают. Используются для соединения, как механического, так и электрического, цепей между собой, для соединения кабелей или создания перемычек. Стандартное расстояние 2,54 мм делает их полностью совместимыми с макетными платами, макетными платами для быстрого прототипирования, микроконтроллерами и демонстрационными платами.
Может быть легко разобран на более мелкие части в соответствии с требуемым типом применения.

Технические характеристики:
Шаг контактов: 2,54 мм (0,1 дюйма)
Полоса с содержимым: 40 контактов
Форма гнезда: квадратная

Дополнительная информация

Дополнительная информация

Артикул	11А231 (АРД01012КН)
Тип	Мужчина
Шаг	2,54 мм
Штифт	Прямой
Контакт	Квадрат
Длина контакта	Стандартный
Ряды	1
Количество контактов в ряду	40

Отзывы

Напишите свой отзыв

Ярлыки товара

Ярлыки товара

Добавьте свои теги:

Используйте пробелы для разделения тегов. Используйте одинарные кавычки (‘) для фраз.

Покупатели, которые купили это, также купили

© 2010 — 2023 Plexishop.it
Gruppo Global Engineering Network srl

Оригинальный разъем BMW гребенчатого типа 5er E12 11 POL. / М6 | HUBAUER-Shop.de

Описание

 Kamförbindning  Verbinding  Hÿebenova spojka

 Collegamento  Connecteur  Conexion

 Разъем гребенчатого типа от электрической системы автомобиля Категория ремонта жгута проводов отдельных компонентов
Запчасть для вашего BMW 3 серии (E46), 3 серии (E36), 5 серии (E39), 5 серии (E60), 5 серии (E61) ), 6 серия (E64), 6 серия (E63), 7 серия (E38), 7 серия (E65), X6 (E72), X3 (E83), X3 (F25), X5 (E53), X5 (E70) , X6 (E71), Z3 (Z3), Z4 (E85), Z4 (E86), Z8 (E52)

Выбранная запчасть №11 на фото 156074.

Артикул: 61 13 8 353 736

11 ПОЛ. / М6

Этот продукт не предназначен для установки конечным пользователем.
