Как правильно обжать кабель RJ-45 для стабильной работы сети. Какие инструменты понадобятся для обжима. Какую схему обжима выбрать — прямую или перекрестную. Как избежать распространенных ошибок при обжиме кабеля.

Инструменты и материалы для обжима кабеля RJ-45

Для качественного обжима кабеля RJ-45 понадобится следующий набор инструментов и материалов:

  • Обжимной инструмент (кримпер) для RJ-45
  • Кабель витая пара категории 5e или выше
  • Коннекторы RJ-45
  • Кусачки или ножницы для обрезки кабеля
  • Стриппер для зачистки изоляции
  • Тестер для проверки обжатого кабеля

Обжимной инструмент является ключевым для создания надежного соединения. Он должен быть качественным и подходить под используемые коннекторы. Важно выбрать кабель и коннекторы одной категории для обеспечения заявленной пропускной способности.

Подготовка кабеля к обжиму

Перед обжимом необходимо правильно подготовить кабель:

  1. Отрежьте кабель нужной длины с небольшим запасом.
  2. Снимите 3-5 см внешней изоляции с помощью стриппера.
  3. Расправьте и выпрямите 4 витые пары проводов.
  4. Обрежьте провода так, чтобы они были одинаковой длины.
  5. Выровняйте провода в нужном порядке согласно выбранной схеме.

Аккуратная подготовка кабеля — залог качественного обжима. Важно не повредить внутренние провода при снятии изоляции.


Схемы обжима кабеля RJ-45

Существует две основные схемы обжима кабеля RJ-45:

  • T568A (прямая)
  • T568B (перекрестная)

Прямая схема T568A используется чаще всего для соединения компьютеров с сетевым оборудованием. Перекрестная схема T568B применяется для прямого соединения двух компьютеров.

Порядок проводов для T568A:

  1. Бело-зеленый
  2. Зеленый
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый

Для T568B порядок немного отличается:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневый

Процесс обжима кабеля RJ-45

Пошаговая инструкция по обжиму кабеля RJ-45:

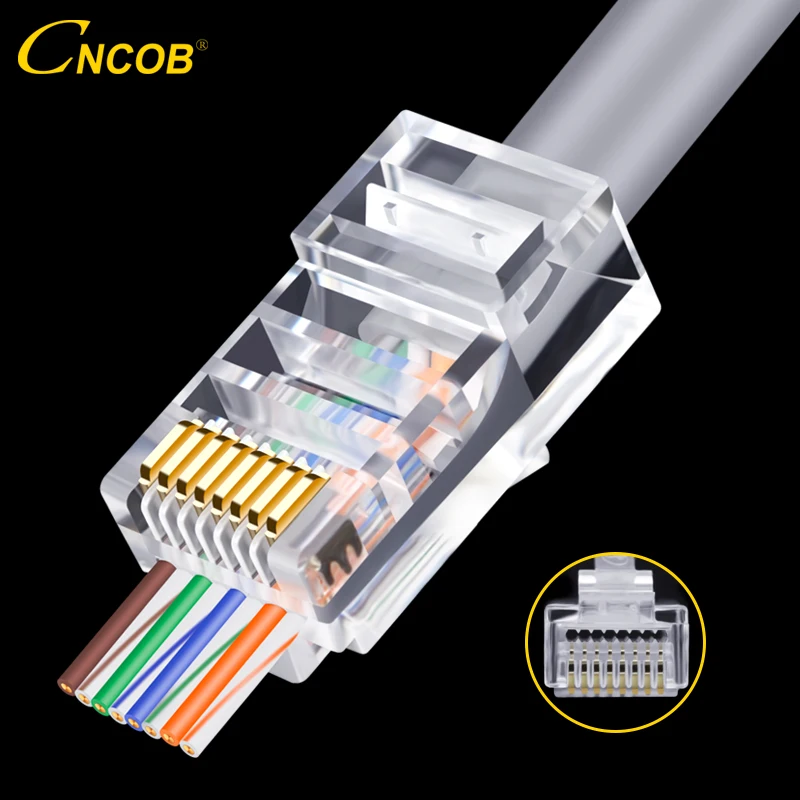

  1. Вставьте подготовленные провода в коннектор RJ-45.
  2. Убедитесь, что провода полностью дошли до конца коннектора.
  3. Поместите коннектор в обжимной инструмент.
  4. Сожмите ручки инструмента до характерного щелчка.
  5. Проверьте качество обжима визуально.
  6. Протестируйте готовый кабель с помощью тестера.

Важно следить, чтобы порядок проводов не нарушился при вставке в коннектор. Обжим должен быть достаточно сильным, но не чрезмерным, чтобы не повредить провода.


Распространенные ошибки при обжиме кабеля RJ-45

При обжиме кабеля RJ-45 новички часто допускают следующие ошибки:

  • Неправильный порядок проводов
  • Недостаточная длина зачищенных проводов
  • Повреждение проводов при зачистке
  • Слабый обжим коннектора
  • Использование некачественных материалов

Чтобы избежать этих ошибок, следует внимательно соблюдать порядок действий и использовать качественные инструменты. Регулярная практика поможет довести навык обжима до автоматизма.

Проверка качества обжима кабеля

После обжима необходимо проверить качество соединения:

  1. Визуальный осмотр — все провода должны быть видны в коннекторе.
  2. Проверка тестером — все пары должны показывать правильное соединение.
  3. Тест на физическую прочность — кабель не должен выскакивать из коннектора.
  4. Проверка работоспособности — подключение к сетевому оборудованию.

При обнаружении проблем лучше переделать обжим, чем рисковать стабильностью сетевого соединения. Качественный обжим обеспечит надежную работу сети на долгое время.


Особенности обжима экранированного кабеля

Обжим экранированного кабеля имеет некоторые отличия:

  • Требуются специальные экранированные коннекторы
  • Необходимо правильно подключить экранирующую оплетку
  • Важно обеспечить целостность экрана по всей длине кабеля
  • Заземление экрана должно быть выполнено только с одной стороны

Экранированный кабель обеспечивает лучшую защиту от помех, но требует более аккуратного обращения при монтаже. Важно соблюдать все правила работы с экранированными системами.

Инструменты для профессионального обжима кабеля

Для частого и профессионального обжима кабеля рекомендуется использовать более продвинутые инструменты:

  • Профессиональный кримпер с регулировкой усилия обжима
  • Многофункциональный инструмент для зачистки и обрезки
  • Кабельный тестер с расширенной диагностикой
  • Инструмент для прозвонки кабеля
  • Набор для работы с экранированным кабелем

Качественные инструменты облегчают работу, повышают скорость и качество обжима. Для профессионалов это важные факторы эффективности труда.


Обжим кабеля для различных сетевых стандартов

Разные сетевые стандарты могут требовать специфического обжима:

  • Gigabit Ethernet требует использования всех 4 пар проводов
  • PoE (Power over Ethernet) имеет особые требования к качеству обжима
  • 10 Gigabit Ethernet требует кабеля категории 6a или выше
  • Промышленные сети могут использовать специальные разъемы

При обжиме важно учитывать требования конкретного сетевого стандарта и оборудования. Это обеспечит максимальную производительность и надежность сети.
