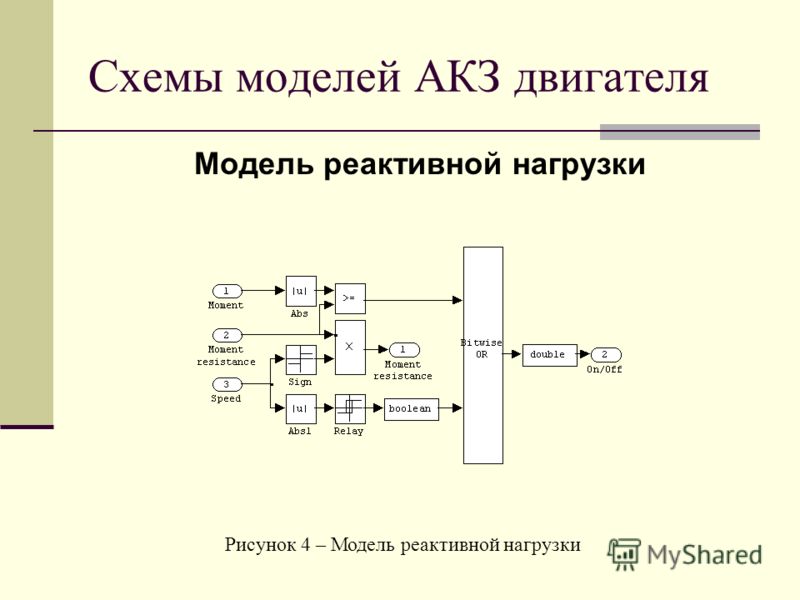

Реактивная нагрузка. Реактивная мощность и ее компенсация: все, что нужно знать

Что такое реактивная мощность в электрических сетях. Как она влияет на работу оборудования. Почему необходима компенсация реактивной мощности. Какие существуют способы компенсации. Из чего состоят установки компенсации реактивной мощности.

Что такое реактивная мощность и почему она важна

Реактивная мощность — это часть полной мощности в электрической сети, которая не совершает полезной работы, но необходима для создания электромагнитных полей в оборудовании. В отличие от активной мощности, реактивная не преобразуется в механическую или тепловую энергию.

Основными источниками реактивной мощности являются:

• Асинхронные двигатели
• Трансформаторы
• Газоразрядные и люминесцентные лампы
• Индукционные и дуговые печи

Наличие реактивной мощности в сети приводит к ряду негативных последствий:

• Увеличение нагрузки на трансформаторы и кабели
• Повышение потерь электроэнергии
• Снижение пропускной способности сети
• Ухудшение качества напряжения

Поэтому важно контролировать и компенсировать реактивную мощность для повышения эффективности работы электрических сетей.

Коэффициент мощности и его значение

Наличие реактивной мощности в сети характеризуется коэффициентом мощности (cos φ). Он показывает отношение активной мощности к полной:

cos φ = P / S

где P — активная мощность, S — полная мощность.

Чем ниже cos φ, тем больше доля реактивной мощности в сети. Рекомендуемое значение cos φ — не менее 0,95. При низком коэффициенте мощности возникают следующие проблемы:

• Увеличение потерь в проводниках
• Снижение пропускной способности сети
• Ухудшение качества напряжения
• Преждевременный износ оборудования

Повышение cos φ позволяет существенно снизить потери и улучшить характеристики сети.

Способы компенсации реактивной мощности

Существует несколько основных способов компенсации реактивной мощности в электрических сетях:

Индивидуальная компенсация

Предполагает установку компенсирующих устройств непосредственно у потребителей с низким cos φ. Включаются одновременно с нагрузкой.

Групповая компенсация

Компенсирующие устройства устанавливаются для группы потребителей, например, у распределительного щита цеха.

Централизованная компенсация

Установка компенсирующих устройств на главном распределительном щите предприятия. Обычно применяется регулируемая компенсация.

Выбор способа компенсации зависит от характера нагрузки, режима работы и других факторов. Нередко применяется комбинация различных способов.

Из чего состоит установка компенсации реактивной мощности

Типовая установка компенсации реактивной мощности включает следующие основные элементы:

• Конденсаторные батареи — основной компенсирующий элемент
• Регулятор реактивной мощности — анализирует параметры сети и управляет включением ступеней
• Коммутационная аппаратура — контакторы для включения/отключения ступеней
• Защитные устройства — автоматические выключатели или предохранители
• Антирезонансные дроссели — для защиты от высших гармоник
• Вводное устройство

Конкретный состав зависит от мощности установки, способа регулирования и других факторов.

Преимущества компенсации реактивной мощности

Правильно спроектированная и настроенная система компенсации реактивной мощности позволяет получить следующие преимущества:

• Снижение нагрузки на трансформаторы и кабели
• Уменьшение потерь электроэнергии
• Повышение пропускной способности сети
• Улучшение качества напряжения
• Увеличение срока службы оборудования
• Снижение платы за электроэнергию

При этом важно правильно спроектировать систему компенсации с учетом особенностей конкретного объекта. Неверный выбор оборудования или ошибки в настройке могут привести к обратному эффекту.

На что обратить внимание при выборе установки компенсации

При выборе установки компенсации реактивной мощности следует учитывать следующие основные факторы:

• Характер и режим работы нагрузки
• Наличие высших гармоник в сети
• Требуемую скорость регулирования
• Место установки и условия эксплуатации
• Перспективы развития предприятия

Рекомендуется доверить проектирование системы компенсации опытным специалистам. Это позволит подобрать оптимальное решение и избежать ошибок при реализации проекта.

Заключение

Компенсация реактивной мощности — важная задача для повышения эффективности работы электрических сетей. Правильно спроектированная система компенсации позволяет существенно снизить потери, улучшить качество электроэнергии и продлить срок службы оборудования. При этом важно комплексно подходить к решению данной задачи с учетом особенностей конкретного объекта.

Реактивная мощность

Реактивная мощность представляет собой часть полной мощности, которая не производит работы, но необходима для создания электромагнитных полей в сердечниках магнитопроводов. Ее величина определяется конструктивными особенностями двигателей (оборудования), их режимами работы и характеризуется коэффициентом мощности – PF. В отечественной практике показателем реактивной мощности является значение cos (φ) и требования к нему находится в пределах 0,75 — 0,85 для нормального режима работы асинхронных двигателей, самого распространенного вида электрических машин в современной промышленности. Режимы работы электрических сетей предприятий могут значительно отличаться от этих значений. В таких случаях соотношение активных и реактивных мощностей могут измениться в худшую сторону, т.е. потребление реактивной мощности от поставщиков электроэнергии может увеличиться. Это приводит к дополнительным потерям в проводниках, вследствие увеличения тока, отклонения напряжения сети от номинального значения.

В результате таких изменений параметров сети ухудшаются режимы работы как технологического (основного), так и энергетического (вспомогательного) оборудования – трансформаторов подстанций, кабелей (ускоренное старение изоляции).

Представим себе асинхронный электромотор, который работает на холостом ходу, едва не входя в синхронизм. В этом случае обмотка возбуждения имеет максимальную реактивную мощность, так как в короткозамкнутых витках ротора (беличьей клетке) практически не наводятся вихревые токи. С точки зрения источника питания эта конструкция представляет собой огромную индуктивную катушку с сотнями метров провода. На неё подается напряжение, которое не в состоянии создать электрический ток в таком количестве проводов, он, в свою очередь, и должен производить работу. В результате напряжение есть, а тока почти нет. Но этому двигателю и не нужно много энергии он работает вхолостую, преодолевая только сопротивление подшипников и вязкость воздуха. В данном случае нет синхронного воздействия на потребителя тока и напряжения.

На рисунке 1 изображен треугольник мощностей. P – активная мощность, Q – реактивная мощность, S – полная мощность, φ – сдвиг фаз между током и напряжением. Из треугольника мощностей видно, что при компенсации реактивной мощности будет снижаться и полная мощность потребляемая из сети.

Рисунок 1.

Конденсаторная установка для компенсации реактивной мощности

Как осуществляется компенсация реактивной мощности. Параллельно индуктивной нагрузке устанавливается емкостная. Напряжение не в силах быстро протолкнуть электрический ток через сотни метров проводов в статоре мотора. Но ток не будет из-за этого отставать от напряжения, он будет в это время заполнять (заряжать) батарею конденсаторов, включенную параллельно с мотором. И источник энергии не почувствует препятствия для протекания тока. Ток и напряжение для источника энергии будут работать синфазно.

Поэтому для разгрузки электрических сетей промышленных предприятий необходима компенсация реактивной мощности, т. е. оборудование, потребляющее реактивную мощность, должно быть оснащено соответствующими установками. Подключение установок компенсации реактивной мощности (КРМ, УКРМ) должно осуществляться как можно ближе к оборудованию потребителей с целью уменьшения влияния реактивных токов на силовые линии связи (кабельные и воздушные).

Реактивная мощность на ощупь, простым языком, без графиков | Электромозг

Сегодня я постараюсь объяснить простым языком, что же такое реактивная мощность электрической энергии.

Активная мощность

Для начала, расскажу про наиболее привычную нам активную мощность, за которую мы, собственно, и платим по счётчику. Эта мощность, потребляемая нагрузкой типа обычного сопротивления. Как правило, это все нагревательные приборы (бойлеры, обычные электроплитки, электро калориферы и т.п.). Потребляемая мощность этих приборов полностью активная. В этих приборах электрическая энергия безвозвратно и полностью преобразуется в другой вид энергии (тепловую и другие).

Активная мощность обозначается буквой P и измеряется в ваттах (Вт).

Величина активной мощности, потребляемой такими приборами считается просто — умножением напряжения в розетке на ток, протекающей в цепи включенного нагревательного прибора:

P = U * I

Тут всё просто. Нагрузка пассивна, постоянна, никаких неожиданностей.

Замечу, что в цепях постоянного тока существует только активная мощность, поскольку значение мгновенной и средней мощности там совпадают.

Реактивная мощность

Если включить в сеть переменного тока не нагревательный прибор, а, например, электромагнит, то помимо активной, в цепи возникает реактивная энергия, которая с частотой переменного тока то потребляется прибором, то возвращается обратно в сеть. Эта энергия переносится от источника к электромагниту и обратно дважды за период, каждую четверть периода меняя направление.

Это происходит из-за того, что при потреблении электроэнергии, например, обмоткой магнита, каждый полупериод в нём происходит временное запасание энергии в магнитном поле катушки, и последующая отдача её назад, из-за чего происходит рассинхронизация синусоид величин напряжения и тока в сети.

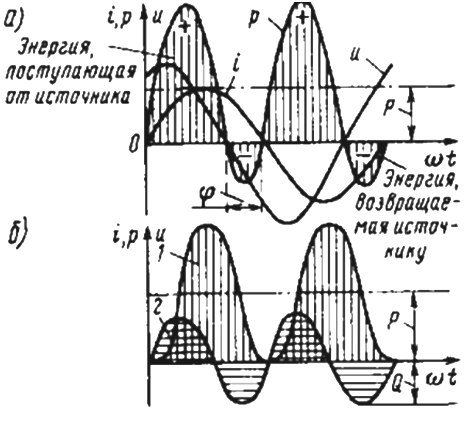

Изменения тока в цепи отстаёт от соответствующих синусоидальных изменений напряжения. Такое поведение присуще любой т.н. индуктивной нагрузке (трансформаторы, электродвигатели, дроссели, электромагниты).

Помимо индуктивной нагрузки существует емкостная (различные электронные устройства с конденсаторами, как накопителями энергии, например, в импульсном блоке питания), в которой ток, наоборот, опережает напряжение за счёт временного накопления энергии конденсаторами и последующей отдачи её назад. И в том и в другом случае в цепи помимо активной возникает реактивная энергия.

Вред реактивной энергии в электроэнергетике очевиден — она никак не используется, но шляется туда-сюда по проводам, дополнительно нагружая их. Кроме того, при таком «шлянии» эта энергия ещё и частично теряется, преобразуясь в активную энергию при нагреве проводов. Однако в радиотехнике реактивная мощность может быть и полезной (например, в колебательных контурах).

Реактивная мощность на ощупь, простым языком, без графиков

Реактивная мощность обозначается буквой Q и измеряется в вольт-амперах реактивных (вар).

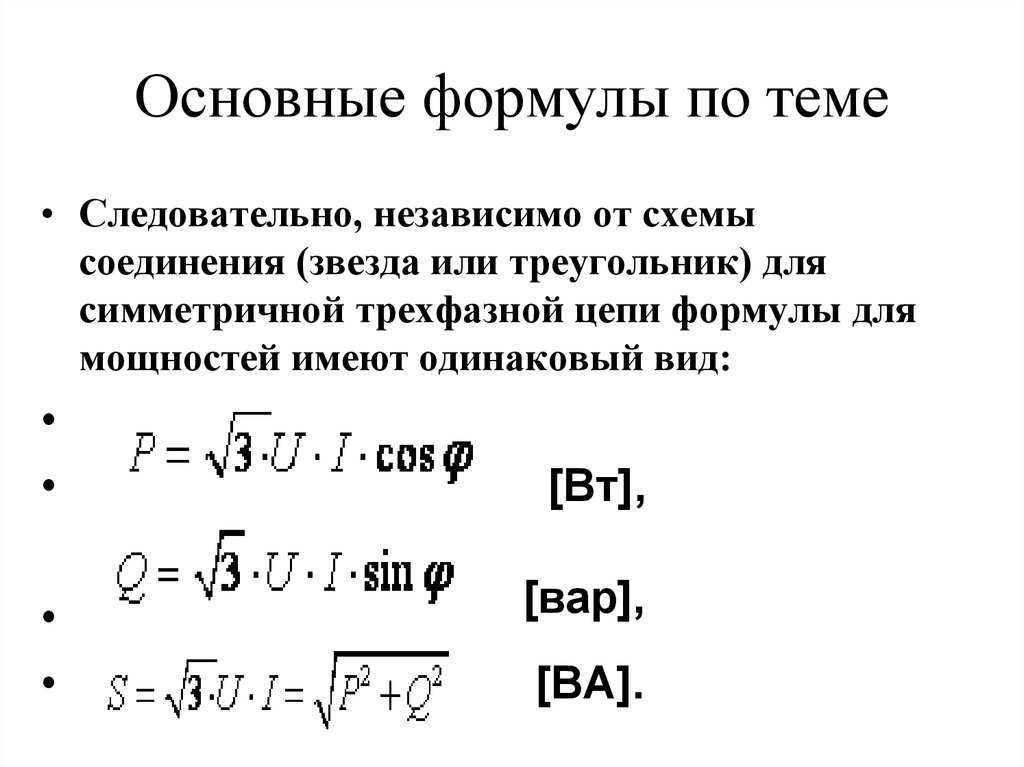

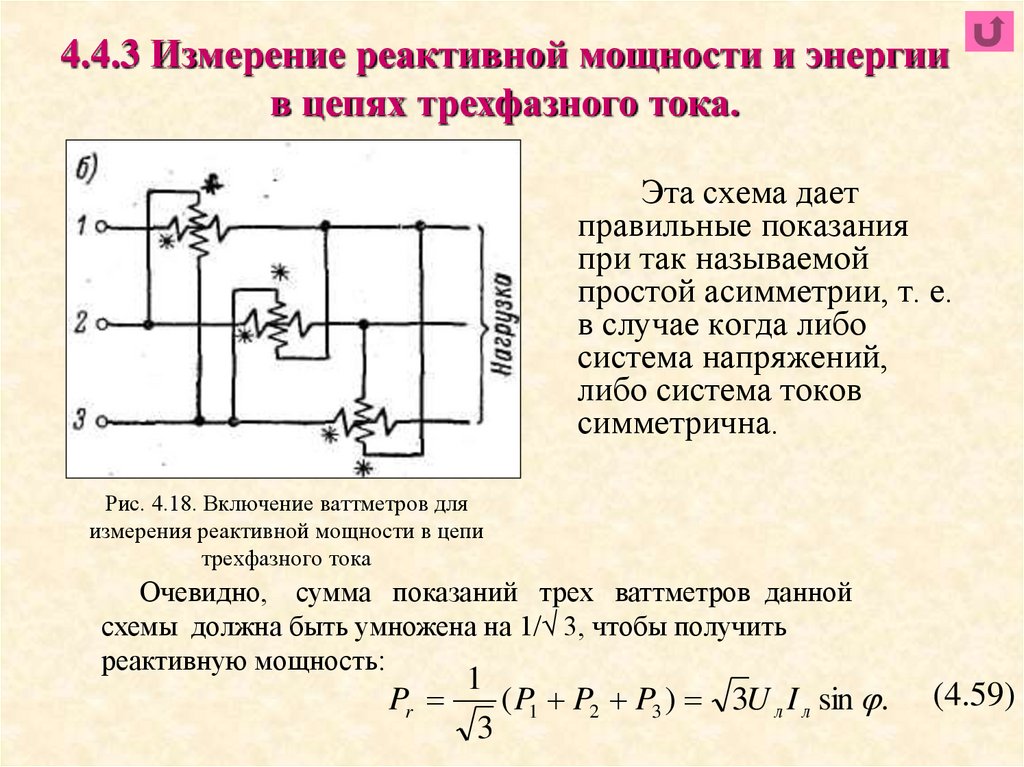

Для вычисления доли реактивной мощности применяется формула:

Q = U * I * sin φ, где:
sin φ — коэффициент мощности, показывающий, какую долю полной мощности составляет реактивная мощность.

Для вычисления активной мощности в сетях с реактивной составляющей применяется формула:

P = U * I * cos φ, где:
cos φ — коэффициент мощности, показывающий, какую долю полной мощности составляет активная мощность.

Коэффициенты мощностей разных приборов обычно указываются в паспортах на них.

Неактивная мощность

Неактивная мощность (пассивная мощность) — это вся мощность кроме активной, т.е. как реактивная мощность, так и мощность любых нелинейных искажений синусоиды, в том числе и мощность колебаний в колебаниях (высших гармоник).

Неактивная мощность обозначается буквой N и измеряется в вольт-амперах реактивных (вар).

Нелинейные искажения могут быть вызваны такой нелинейной нагрузкой, как, например, импульсные блоки питания без корректора коэффициента мощности.

Полная мощность

Полная мощность — эта вся мощность, и активная и неактивная.

Полная мощность обозначается буквой S и измеряется в вольт-амперах (ВА).

Полная мощность равна корню квадратному из суммы квадратов активной и неактивной мощности:

S = √(P² + N²)

В случае линейной (равномерной на протяжении периода) нагрузки полная мощность равна корню квадратному из суммы квадратов активной и реактивной мощности. В этом случае неактивная мощность полностью состоит из реактивной составляющей.

S = √(P² + Q²)

То есть, полная мощность получается не лобовым сложением активной и неактивной частей, а по закону прямоугольного треугольника:

Реактивная мощность на ощупь, простым языком, без графиков

Надеюсь, я немного прояснил данный вопрос.

Если тема всё ещё непонятна, почитайте мою новую статью, где я более тщательно расписал физику процесса.

Ставьте лайки, если статья понравилось. Пишите комментарии.

Делитесь также этой статьёй в социальных сетях (соответствующие кнопочки рядом со статьёй в наличии) и, конечно, подписывайтесь на мой канал! Жду ваших отзывов! Удачи!

Типы электрических потребителей. Активная и реактивная нагрузка, активно-индуктивная и активно-емкостная, в чем различия?

Какие типы электрических потребителей бывают? Активная и реактивная нагрузка, активно-индуктивная и активно-емкостная, в чем различия?

В повседневной жизни и общениях с клиентами интернет-магазина Электрокапризам-НЕТ! мы выясняем множество технических вопросов и максимально точно подбираем оборудование под  инженерные задачи. Имея большой опыт работ и выбора технических решений  специалистами компании НТС-ГРУПП (ТМ Электрокапризам-НЕТ!) была собрана масса полезной информации, которую мы попытались структурировать и  в сжатом виде донести нашим клиентам путем публикации на сайте.  Ниже приведена своеобразная  классификация типа нагрузок с небольшими комментариями, а в следующей статье будут описаны особенности выбора мощности, запаса мощности и варианты использования источников бесперебойного питания, стабилизаторов напряжения и электрогенераторов в сетях с несбалансированным распределением потребителей, с различными видами активной и реактивной нагрузкок и др.

Применительно к выбору оборудования классифицируем типы нагрузок следующим образом

1. По типу электрического потребления нагрузки делятся на:

АКТИВНУЮ:  — Активная (или еще известную, как резистивная) нагрузка. В этом случае закон Ома выполняется в каждый момент времени и аналогичен закону Ома для схем постоянного тока. В качестве примеров : электрическая лампочка накаливания, нагревательный элемент (ТЭН), электрическая плита, бойлер и т.п.

РЕАКТИВНУЮ, которая также разделяется на такие:

—  Индуктивная нагрузка — нагрузка, через которую ток отстает от напряжения и нагрузка потребляет реактивную мощность. Примеры: асинхронные двигатели, электромагниты, катушки дросселей, трансформаторы, выпрямители, преобразователи построенные на тиристорах. Индуктивная (реактивная) нагрузка преобразует в течение одной половины полупериода энергию электрического тока в магнитное поле, а течении следующей половины преобразует энергию магнитного поля в электрический ток. При этом в индуктивной нагрузке кривая тока отстаёт от кривой напряжения на ту же половину полупериода. Примером для данного вида нагрузок может быть дроссель или катушка индуктивности.

—  Ёмкостная (реактивная) нагрузка преобразует в течение одной половины полупериода энергию электрического тока в электрическое поле, а течении следующей половины преобразует энергию электрического поля в электрический ток. При этом в ёмкостной нагрузке кривая тока опережает кривую напряжения на ту же половину полупериода. Примером данного вида нагрузок может быть конденсатор.

На практике  чистые реактивные нагрузки в электротехнике не встречаются. Вся электротехника работает с коэфициентом полезного действия ниже 100% вследствие рассеяния части энергии в виде тепловых потерь, потерь при излучении и др. побочных явлений. Таким образом в практической электротехнике применяется понятие активно-реактивной нагрузки. Активно-реактивная нагрузка также подразделяется на две: активно-индуктивная и активно-емкостная.

Активно-индуктивная нагрузка может рассматриваться как последовательное или параллельное соединение активного сопротивления и идеальной индуктивности. Примером таких нагрузок может быть обмоточный электромагнитный трансформатор, электродвигатель, электромагнитное пускорегулирующее устройство для люминесцентных ламп, катушка зажигания в автомобиле. Для этого вида нагрузок характерен бросок напряжения в момент размыкания электрической цепи.

Активно-ёмкостная нагрузка может рассматриваться как последовательное или параллельное соединение активного сопротивления и идеальной ёмкости. Примером таких нагрузок может быть конденсатор, электронные блоки питания галогенных или люминесцентных ламп. Для этих нагрузок характерен бросок тока в момент замыкания электрической цепи, особенно если он произошёл в тот момент, когда напряжение в сети максимально, или близко к максимальному.

При протекании тока через активно-реактивную нагрузку часть тока будет протекать через прибор, не производя никакой полезной работы. При этом максимумы и минимумы тока и напряжения будут достигаться в разное время, а кривые изменения по времени тока и напряжения будут не совпадать – оставаясь, при этом, периодическими функциями. Происходит сдвиг тока и напряжения по фазе.  Для обозначения зависимости такого сдвига применяется понятие Косинус угла между током и напряжением, и обозначается как cos(ϕ). Этот параметр является очень важным в электротехнике, которым не стоит пренебрегать при расчетах и выборе стабилизаторов напряжения, источников бесперебойного питания и электрогенераторов.

2. Фазность электропотребителей:

— однофазные –потребители рассчитанные на электропитание от 220/230В по схеме фаза-ноль-земля.

— трехфазные – потребители для которых необходимо подать напряжение 380В/400В в схеме с нейтралью и землей.

3. По способу распределения нагрузки (для трехфазных схем)

— Сбалансированные – сбалансированными считают такое распределение постребителей, когда на каждой фазе в трехфазной схеме мощности нагрузок распределены равномерно (с перекосом не более +/-20%). В качестве примера можно привести коттедж с трехфазным вводом электроснабжения, в котором при проектировании и монтаже электрических потребителей  15 кВт мощности равномерно распределили  по 5 кВт на каждую  фазу. Еще одним примером можно выделить промышленный цех, в котором преобладают трехфазные потребители и таким образом все три фазы будут нагружены равномерно.

— Несбалансированные – характеризуются как хаотично-нагруженные фазы, где нагруженность фаз может отличаться на 100% между собой. Примером может служить частный трехэтажный дом в котором на каждый этаж отводится одна фаза. Как показывает практика первый этаж дома (т.е. одна из фаз) обычно перегружена в силу того, что на первом этаже размещаются:  кухня, бойлерная и комната отдыха, а на остальных этажах спальни с бытовой техникой. В итоге одна фаза может быть  нагружена на 100%, а другие используются редко или не сильно нагружены.

Что такое реактивная мощность и её компенсация

17.08.2017

Что такое реактивная мощность и что с ней делать.

Асинхронные двигатели, трансформаторы, газоразрядные и люминесцентные лампы, индукционные и дуговые печи и т.д. в силу своих физических свойств вместе с активной энергией потребляют из сети также и реактивную энергию, которая необходима для создания электромагнитного поля. В отличие от активной энергии, реактивная не преобразуется в другие виды – механическую или тепловую – и не выполняет полезной работы, однако вызывает потери при ее передаче. На Рис.1 изображены направления протекания тока при работе с реактивными нагрузками.

Рис.1. Полная мощность.

Наличие в сети реактивной мощности (Q, Вар) характеризуется коэффициентом мощности (PF, cos ф) и является соотношением активной (P, Вт) к полной (S, ВА). Ниже можно увидеть зависимость полной мощности от ее составляющих как на векторной диаграмме, так и на более житейском уровне – бокале пива, где пиво является активной составляющей, а пена – реактивной.

Никто же не хочет иметь бокал только с пеной?

Рис.2. Треугольник мощностей. Расчет коэффициента мощности.

При низких значениях коэффициента мощности в сети будет возникать ряд нежелательных явлений, которые могут привести к существенному уменьшению срока службы оборудования. Рекомендуется иметь cos ф не менее 0,9 (например, в Чехии за cos ф менее 0,95 штрафуют). Для этого разработан ряд мероприятий по регулированию баланса реактивной мощности в сети – компенсация реактивной мощности.

Компенсация реактивной мощности (КРМ).

Следует понимать, что реактивная мощность бывает двух характеров – индуктивная и емкостная. Нас интересует компенсация только первого типа, т.к. второй встречается редко. В нашем случае – сетях с индуктивной нагрузкой – для увеличения cos ф требуется устанавливать компенсационные конденсаторы. Но как это сделать?

Выбор способа компенсации предполагает определение места установки конденсаторов (зачастую в составе конденсаторной установки (далее КУ)). Существует три основных варианта:

• Индивидуальная компенсация

Размещение конденсаторов у устройств с низким cos ф и включение одновременно с последними.

• Групповая компенсация

Размещение конденсаторов у группы устройств (например, пожарных насосов).

• Централизованная компенсация

Предусматривает установку КУ на главном распределительном щите. Если предыдущие варианты могли быть как регулируемыми, так и нет, то этот, как правило, регулируемый.

Рис.3. Способы компенсации.

При правильном подборе КУ мероприятия по компенсации реактивной мощности позволяют:

• существенно уменьшить нагрузку на трансформаторах, а следовательно уменьшить их нагрев и увеличить срок службы

• при включении КУ в расчет при проектировании новых объектов, существенно уменьшить сечение проводников

• при включении КУ в уже существующие сети, разгрузить их, повышая пропускную способность без реконструкции

• снизить расходы на электроэнергию за счет снижения потери в проводниках

• повысить стабильность напряжения (все) и качество электроэнергии (при использовании ФКУ)

Где мы можем сэкономить видно невооруженным глазом, но для начала придется и потратиться.

Во-первых, необходимо заказать проект, который следует доверить проверенной организации. Которая в свою очередь проведет ряд измерений или сделает расчеты для новых объектов и исходя из них даст рекомендации по способу компенсации, типу КУ и их параметрам.

Во-вторых, следует выбрать организацию-сборщика, которая соберет, установит и настроит наши КУ.

Что может входить в состав КУ?

Рассмотрим максимально возможную комплектацию конденсаторной установки:

1. Вводное устройство – автоматический выключатель, разъединитель предохранительный или выключатель нагрузки (при наличии еще одного вводного устройства, например, в ГРЩ).

2. Защитные устройства ступеней – большинство производителей (например, ZEZ Silko) рекомендуют использовать плавкие вставки с характеристикой gG (см. таблицу ниже), но нередко можно встретить и защиту автоматическими выключателями.

3. Коммутационное устройство (для статической компенсации НН) – контактор с токоограничевающей приставкой (контакты предварительного включения с сопротивлениями). Важно выбрать качественного производителя, т.к. через контактор при включении ступени проходят огромные токи (до 200Iе), обусловленные зарядом конденсатора, например, Benedict-Jager или Eaton (Moeller).

4. Антирезонансные дроссели (реакторы) – используются для защиты от перегрузки токами конденсаторов при наличии в сети высших гармоник.

5. Компенсационные конденсаторы – главный компонент всей установки – емкостной элемент. Читать подробнее о применении, конструкции и монтаже низковольтных цилиндрических компенсационных конденсаторов в предыдущей статье.

6. Регулятор реактивной мощности – своего рода анализатор сети с функцией управления ступенями. В зависимости от модели разные регуляторы кроме основных параметров (U, I, P, cos ф, количество подключенных ступеней) контролируют и ряд дополнительных (нелинейные искажения, температура и т.д). Также могу быть и дополнительные функции, например, коммуникация или автонастройка.

* Рассмотрена только основная комплектация без оболочек и микроклимата, защиты вторичных цепей.

Номинальный ток 3-фазного конденсатора [A]	3-фазн. компенсационная мощность при 400 V [kvar]	Рекомендуемое сечение Cu проводников [mm2]	Номинальный ток предохранителя [A]
2,9	2	2,5	8
3,6	2,5	2,5	8
4,5	3,15	2,5	10
5,8	4	2,5	10
7,2	5	2,5	16
9	6,25	2,5	16
11,5	8	4	20
14,4	10	4	25
18,1	12,5	6	32
21,7	15	6	40
28,8	20	10	50
36,1	25	10	63
43,4	30	16	80
50,5	35	16	100
57,7	40	25	100
72,2	50	25	125
86,6	60	35	160
115,5	80	70	200
144,3	100	95	250

Таблица 1. Подбор предохранителей и проводников.

В заключение хочется напомнить, что неверно спроектированные, собранные и настроенные компенсационные установки или из материалов сомнительного происхождения имеют обыкновение громко выходить из строя.

Коммерческое предложение действительно на 26.05.2021 г.

Реактивная мощность

Появление термина «реактивная» мощность связано с необходимостью выделения мощности. потребляемой нагрузкой. составляющей. которая формирует электромагнитные паля и обеспечивает вращающий момент двигателя. Эта составляющая имеет место при индуктивном характере нагрузки. Например, при подключении электродвигателей. Практически вся бытовая нагрузка, не говоря о промышленном производстве, в той или иной степени имеет индуктивный характер.

В электрических цепях, когда нагрузка имеет активный (резиставный) характер, протекающий ток синфазен (не опережает и не запаздывает) от напряжения. Если нагрузка имеет индуктивный характер (двигатели, трансформаторы на холостом ходу), ток отстает от напряжения. Когда нагрузка имеет емкостной характер (конденсаторы), ток опережает напряжение.

Реактивная мощность не производит механической работы, хотя она и необходима
для работы двигателя, поэтому ее необходимо получать на месте, чтобы не потреблять ее от энергоснабжающей организации. Тем самым мы снижаем нагрузку на провода и кабели, повышаем напряжение на клеммах двигателя, снижаем платежи за реактивную мощность, имеем возможность подключить дополнительные станки за счет снижения тока потребляемого с силового трансформатора.

Параметр определяющий потребление реактивной мощности называется Cos (<р)

Cos (ϕ) = Р1гарм / А1гарм

Р1гарм — активная мощность первой гармоники 50 Гц
А1гарм — полная мощность первой гармоники 50 Гц
где

A =√(P² + Q²)

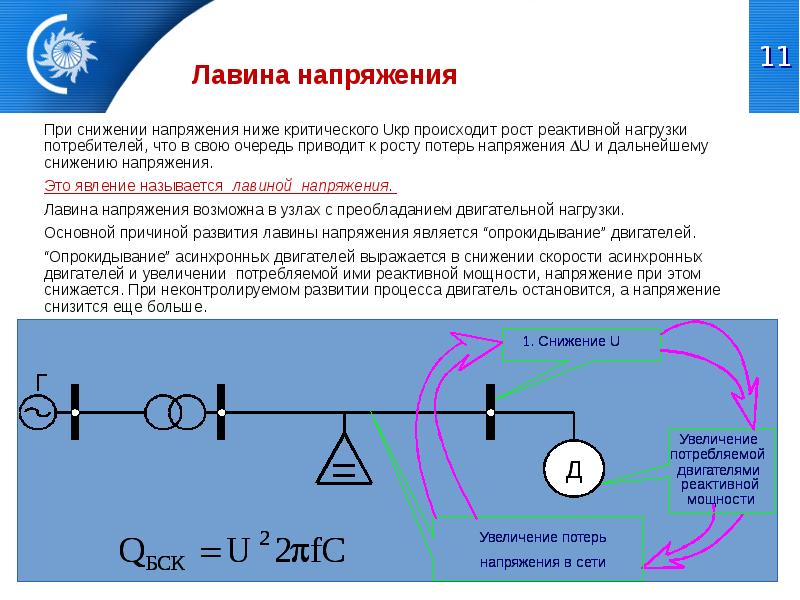

Таким образом, cos (ϕ) уменьшается, когда потребление реактивной мощности
нагрузкой увеличивается. Необходимо стремиться к повышению cos (ϕ). т.к. низкий cos (ϕ) несет следующие проблемы:

1. Высокие потери мощности в электрических линиях (протекание тока реактивной мощности)

2. Высокие перепады напряжения в электрических линиях (например 330…370 В. вместо 380 В)

3. Необходимость увеличения габаритной мощности генераторов, сечения кабелей, мощности силовых трансформаторов.

Из всего вышеприведенного, понятно, что компенсация реактивной мощности необходима. Чего легко можно достичь применением активных компенсирующих установок. Конденсаторы в которых будут компенсировать реактивную мощность
двигателей.

Потребители реактивной мощности.

Потребителями реактивной мощности, необходимой дтя создания магнитных полей, являются как отдельные звенья электропередачи (трансформаторы, линии, реакторы), так и такие электроприёмники, преобразующие электроэнергию в другой вид энергии которые по принципу своего действия используют магнитное поле (асинхронные двигатели, индукционные печи и т.п.). До S0-S5% всей реактивной мощности, связанной с образованием магнитных полей, потребляют асинхронные двигатели и трансформаторы. Относительно небольшая часть в общем балансе реактивной мощности приходится на долю прочих её потребителей, например на индукционные печи, сварочные трансформаторы, преобразовательные установки, люминесцентное освещение и т.п.

Подробнее

Реактивная мощность. Расчёт

Реактивная мощность обусловлена способностью реактивных элементов накапливать и отдавать электрическую или магнитную энергию.

Eмкостная нагрузка в цепи переменного тока за время половины периода накапливает заряд в обкладках конденсаторов и отдаёт его обратно в источник.
Индуктивная нагрузка накапливает магнитную энергию в катушках и возвращает её в источник питания в виде электрической энергии.

Напряжение на выводах реактивного элемента будет достигать максимального значения во время смены направления тока, следовательно, расхождение во времени между напряжением и током в пределах элемента составит четверть периода (сдвиг фаз 90°).

Угол сдвига фаз φ в цепи нагрузки определяется соотношением активного и реактивного сопротивлений нагрузки.

Реактивная мощность характеризует потери, созданные реактивными элементами в цепи переменного тока, и выражается формулой Q = UIsinφ.

Природу потерь в цепи с реактивными элементами можно рассмотреть с помощью графиков на рисунках.

      φ = 90°     sin90° = 1     cos90° = 0

При отсутствии активной составляющей в нагрузке, сдвиг фаз между напряжением и током составит 90°.
В начале периода, когда напряжение максимально – ток будет равен нулю, следовательно, мгновенное значение мощности UI в это время будет равно нулю.
В течении первой четверти периода, мощность можно видеть на графике, как произведение UI, которое станет равным нулю при максимуме тока и нулевом значении напряжения.

В следующую четверть периода на графике UI принимает отрицательное значение, следовательно, мощность возвращается обратно в источник питания. То же самое произойдёт и в отрицательном полупериоде тока. В результате средняя (активная) потребляемая мощность P avg за период будет равна нулю.

В таком случае:
Реактивная мощность Q = UIsin90° = UI
Потребляемая мощность P = UIcos90° = 0
Полная мощность S = UI = √(P² + Q²) будет равна реактивной мощности
Коэффициент мощности P/S = 0

---

При отсутствии реактивных элементов и сдвига фаз в нагрузках, мгновенная мощность в полупериоде Umax*Imax будет максимальной, и в следующем полупериоде произведение отрицательного напряжения с отрицательным током дадут положительный результат – полезную мощность в нагрузке.

      φ = 0°     sin90° = 0     cos90° = 1

В этом случае:
Реактивная мощность Q = UIsin0 = 0
Потребляемая мощность P = UIcos0 = UI
Полная мощность S = UI = √(P² + Q²) будет равна потребляемой мощности
Коэффициент мощности P/S = 1

---

Ниже представлен рисунок графиков со сдвигом фаз 45°, для случая равенства активного и реактивного сопротивлений в нагрузке.

   φ = 45°     sin45° = cos45° = √2/2 ≈ 0.71

Здесь:
Реактивная мощность Q = UIsin45° = 0.71UI
Потребляемая мощность P = UIcos45° = 0.71UI
Полная мощность S = √(P² + Q²) = UI
Коэффициент мощности P/S = 0.71

В примерах рассмотрены случаи с индуктивной нагрузкой, когда ток отстаёт от напряжения (положительный сдвиг фаз).
В случаях с ёмкостной нагрузкой, процессы и расчёты аналогичны, только напряжение будет отставать от тока (отрицательный сдвиг фаз).
Угол сдвига фаз в сети определится соотношением активного и реактивного сопротивлений нагрузок в параллельном соединении следующим образом:

X_L и X_С соответственно индуктивное и ёмкостное сопротивление нагрузок.
Преобладание индуктивных нагрузок будет уменьшать общее индуктивное сопротивление.
Из выражения видно, что угол в этом случае будет принимать положительный знак, а преобладание ёмкостных нагрузок будет уменьшать ёмкостное сопротивление и вызывать отрицательный сдвиг. При равенстве индуктивного и ёмкостного сопротивлений, угол сдвига будет равен нулю.
В бытовых и производственных потребителях индуктивное сопротивление обычно существенно преобладает над ёмкостным.

Подробнее о вычислениях общего угла сдвига φ для вариантов соединений активного и реактивного сопротивлений в нагрузках можно ознакомиться на страничке электрический импеданс.

---

Компенсация реактивной мощности

Огромное количество индуктивных нагрузок в сети суммарно обладает колоссальной реактивной мощностью, которая возвращается в генераторы и не совершает никакой полезной работы, расходуя энергию на нагрев кабелей и проводов ЛЭП, перегружает трансформаторы, снижая их КПД, тем самым уменьшая пропускную способность активных токов.

Если параллельно индуктивной нагрузке подключить конденсатор, фаза тока в цепи источника будет смещаться в противоположную сторону, компенсируя угол, созданный индуктивностью нагрузки. При определённом соотношении номиналов, можно добиться отсутствия сдвига фаз, следовательно, и отсутствия реактивных токов в цепи источника питания.
Ёмкость конденсатора определяется реактивным (индуктивным) сопротивлением нагрузки, которое необходимо компенсировать:
C = 1/(2πƒX),
X = U²/Q — реактивное сопротивление нагрузки,
Q — реактивная мощность нагрузки.

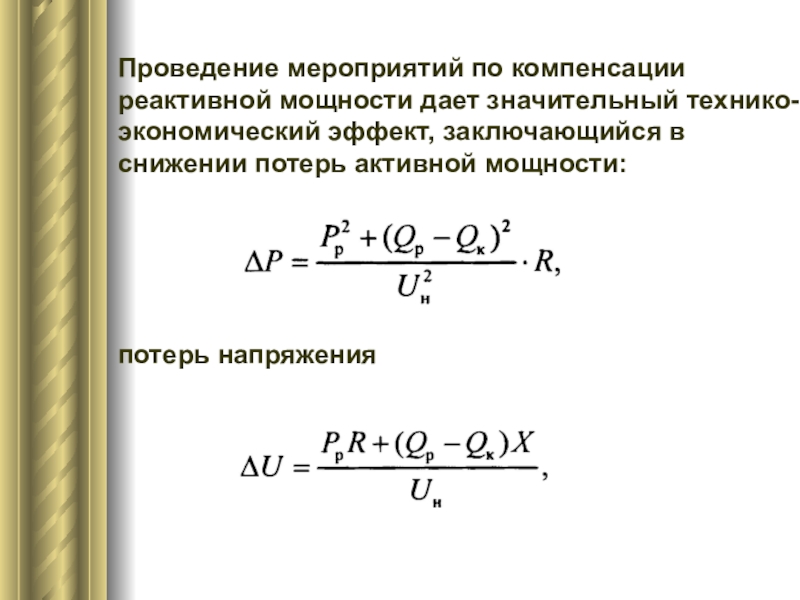

Компенсация реактивных токов в сети позволяет значительно уменьшить потери на активном сопротивлении проводов ЛЭП, кабелей и обмоток трансформаторов питающей сети.
В целях компенсации реактивной мощности на производственных предприятиях, где основными потребителями энергии являются асинхронные электродвигатели, индукционные печи, люминесцентное освещение, которые обладают индуктивным сопротивлением, часто применяют специальные конденсаторные установки, способные в ручном или автоматическом режиме поддерживать нулевой сдвиг фаз, тем самым минимизировать реактивные потери.

В масштабах энергосистемы компенсация происходит непосредственно на электростанциях путём контроля сдвига фаз и обеспечения соответствующего тока подмагничивания роторных обмоток синхронных генераторов станций.

Компенсация реактивной мощности — одна из составляющих комплекса мер по Коррекции Коэффициента Мощности (ККМ) в электросети (Power Factor Correction — PFC в англоязычной литературе). Применяется в целях уменьшения потерь электроэнергии, как на паразитную реактивную, так и нелинейную составляющую искажений тока в энергосистеме. Более подробно с материалом о ККМ (PFC) можно ознакомиться на странице — коэффициент мощности.

---

Онлайн-калькулятор расчёта реактивной мощности и её компенсации.

Достаточно вписать значения и кликнуть мышкой в таблице.

Реактивная мощность Q = √((UI)²-P²) Реактивное сопротивление X = U²/Q Компенсирующая ёмкость C = 1/(2πƒX)

---

Похожие страницы с расчётами:

Рассчитать импеданс.

Рассчитать частоту резонанса колебательного контура LC.

Рассчитать реактивное сопротивление катушки индуктивности L и конденсатора C.

Альтернативные статьи:

Дизель-генератор.

особенности оплаты, как найти формулу мощностей

Разбираясь в основных принципах электрики, важно понимать, что представляет собой активная и реактивная нагрузка. Первый тип энергии считается полезным и идет непосредственно на нужды потребителя, например, на обогрев здания, приготовление еды и работу электрических приборов. Вторая разновидность, реактивная, определяет ту часть энергии, которая не применяется для выполнения полезной работы.

Активная и реактивная мощность

Понятия активной и полной мощности могут иметь ряд противоречивых интересов со стороны клиентов и поставщиков. Потребитель пытается сэкономить на электроэнергии, оплачивая счета за расходуемые ресурсы, а поставщик ищет выгодные пути для получения полной суммы за оба типа энергии. Но есть ли способы совмещения таких требований? Да, ведь если свести объемы реактивной мощности к нулю, то это позволит приблизиться к максимальной экономии денежных средств.

Не секрет, что у некоторых потребителей электричества показатели полной и активной мощности сопоставимы. Связано это с тем, что они используют специальные приборы, нагрузка которых осуществляется с помощью резисторов. В их числе:

1. Лампы накаливания.
2. Электрические плиты.
3. Жарочные шкафы и духовки.
4. Обогревательное оборудование.
5. Утюги.
6. Паяльники.

Для определения мощности нагрузок можно использовать знакомую со школьных времен формулу, умножив ток нагрузки на сетевое напряжение. В таком случае будут задействованы следующие единицы измерения:

1. Амперы (А) — указывают на силу тока.
2. Вольты (В) — характеризуют текущее напряжение.
3. Ватты (Вт) — указывают на показатель мощности.

В последнее время все чаще можно замечать такую картину, что на застекленных балконах расположена тонкая блестящая пленка. Ее создают из бракованных конденсаторов, которые раньше использовались на распределительных подстанциях. Как известно, конденсаторы являются главными потребителями реактивной нагрузки, которые состоят из диэлектрика, не проводящего электрический ток (в качестве главного элемента задействуется полимерная пленка или бумага, обработанная маслом).

Для сравнения, у потребителей активной мощности роль главного элемента выполняет проводящий ток материал, такой как вольфрамовый проводник, нихромовая спираль и другие.

Емкостные нагрузки

Пытаясь понять, как найти реактивную мощность, необходимо разбираться в особенностях и принципе действия конденсаторов. Блестящие поверхности, которые расположены на балконе, являются обкладками конденсаторов из токопроводящего материала. Они отличаются способностью накапливать электроэнергию, а затем передавать ее для потребительских нужд. По сути, конденсаторы используются в качестве своеобразной аккумуляторной батареи.

А если присоединить конструкцию к источнику постоянного тока, это позволит зарядить ее кратковременным импульсом электротока, который со временем потеряет свою мощность. Для возвращения прежнего состояния конденсатора, достаточно отключить его от источника напряжения и подключить к обкладкам нагрузку. В течение какого-либо времени через нагрузку будет подаваться ток. В идеале, конденсатор должен отдать столько энергии, сколько он получил вначале.

Если подключить его к лампочке, это позволит ей на короткое время вспыхнуть, при этом неосторожный человек может даже получить незначительный удар током, если коснется к открытым контактам. Более того, если показатели напряжения довольно высокие, это может привести к фатальному исходу — смерти.

При присоединении конденсаторов к переменному току ситуация выглядит немного иначе. Так как источник переменного напряжения характеризуется свойством постоянно менять полярность, конденсаторный элемент будет постоянно разряжаться и заряжаться, пропуская переменный ток. Однако его значения не будут совпадать с напряжением источника, а составят на четверть периода больше.

Конечные показатели будут выглядеть следующим образом: примерно половину периода конденсатор будет получать электроэнергию от источника, а другую половину — отдавать потребителю. Это значит, что суммарный показатель активной мощности составит нулевое значение. Однако из-за того, что через конденсатор постоянно протекает значительный ток, для измерения которого используется амперметр, его относят к потребителям реактивных мощностей. Формула реактивной мощности вычисляется как произведение тока на напряжение, но в этом случае единицей измерения становится вольт-ампер реактивный (ВАр), а не Вт.

Реальные потребители

Разбираясь, как найти активную мощность, люди задумываются, что будет, если попытаться подключить емкостную и индуктивную нагрузку одновременно и параллельно. В таком случае реакция будет осуществляться противоположным образом, а конечные значения начнут компенсировать себя.

При определенных обстоятельствах можно достичь идеальной компенсации, но выглядит это парадоксально: подключенные амперметры отреагируют на значительные токи, а также их полное отсутствие. Но важно понимать, что идеальных конденсаторов не существует (то же самое касается катушек индуктивности), поэтому идеализация — это условная картина для расширенного понимания процессов.

Что касается реальной ситуации, то в бытовых условиях потребители расходуют чисто активную мощность, а также смешанную активно-индуктивную. В последнем случае основными потребителями являются такие приборы:

1. Электрические дрели.
2. Перфораторы.
3. Электрические двигатели.
4. Холодильники.
5. Стиральные машины.
6. Другая бытовая техника.

К тому же, к таким потребителям относятся электрические трансформаторы источников питания бытового оборудования и стабилизаторов напряжения. При смешанной нагрузке, кроме полезной, потребляется еще и реактивная, при этом ее значения могут превышать показатели активной мощности. В качестве единицы измерения полной мощности используется вольт-ампер.

В электротехнике присутствует такое понятие, как «косинус фи» или коэффициент мощности. Оно указывает на отношение активной мощности к реактивной. При использовании активных нагрузок, сопоставимых с реактивными, показатель cos φ равен 1. При совмещении емкостных и индуктивных нагрузок с нулевой активной мощностью значение «косинуса фи» будет составлять нулевое значение. Если речь идет о смешанных нагрузках, то коэффициент мощности будет варьироваться от 0 до 1.

Оплата электричества

Разобравшись, как найти активную и реактивную мощность, в чем может измеряться такое значение и как описать его простым языком, остается задать логичный вопрос, за что платит реальный потребитель, пользуясь электричеством. Оплачивать полную (реактивную) энергию нет смысла. Однако в этом вопросе существует множество подводных камней, которые кроются в незначительных деталях.

Как известно, смешанная нагрузка способствует повышению тока в электросети, в результате чего могут возникать разные трудности на электростанциях, где происходит выработка электричества синхронными генераторами. Дело в том, что индуктивные нагрузки вызывают «развозбуждение» генератора, а чтобы вернуть его в начальное состояние, придется потратить реальную активную энергию, то есть переплатить массу денежных средств. Есть смысл сделать реактивную мощность платной, так как это заставит клиента компенсировать полную составляющую нагрузок.

Если возникает необходимость оплачивать оба типа мощностей по отдельности, то потребитель может рассмотреть вариант монтажа специальных батарей конденсаторов, которые будут запускаться только по графику при достижении определенного уровня потребления электроэнергии. К тому же, есть возможность выполнить монтаж профессионального оборудования в виде компенсаторов реактивной энергии, которые подключают конденсаторы при росте количества потребляемой мощности. Они эффективно поднимают «косинус фи» с 0,6 до 0,97, то есть практически до отметки 1.

К тому же, согласно текущим нормам, если клиент использовал не больше 0,15 коэффициента мощности, то он освобождается от необходимости выполнять плату за полную нагрузку. Тем не менее, большинство индивидуальных потребителей используют совсем незначительный объем электричества, поэтому проводить разделение счетов на оплату двух типов энергии нецелесообразно.

К тому же, во многих зданиях установлены однофазные счетчики, которые не способны отслеживать расход реактивных электрических нагрузок, поэтому чек за электроэнергию выставляется с учетом израсходованной активной энергии.

Полезные советы

Заниматься компенсированием индуктивных нагрузок не совсем целесообразно, так как среднестатистический потребитель использует незначительное количество активной нагрузки. Да и обустройство приборов, разделяющих потоки, требует больших вложений и выглядит сложно в техническом плане.

Подключенные конденсаторы при отключении нагрузок бесполезно нагружают электропроводку. В некоторых случаях производители счетчиков оснащают их входы компенсационными конденсаторами с индуктивной нагрузкой. При правильной конфигурации такие элементы могут снизить энергопотери, а также немного поднять напряжение на приборе путем уменьшения падения напряжения на проводе подводки.

К тому же, компенсация реактивной энергии позволит снизить уровень токов по всей линии электропитания, что положительно скажется на экономии электричества и предотвратит чрезмерные энергопотери.

Банк резистивной реактивной нагрузки | ASCO Power Technologies

Большинство генераторных установок спроектированы и указаны с коэффициентом мощности 0,8, поэтому двигатель не может обеспечить полную мощность в кВА при единичном коэффициенте мощности. Например, генераторная установка мощностью 500 кВА с коэффициентом мощности 0,8 сможет выдавать только 400 кВт на чисто резистивную нагрузку. Испытание с использованием только резистивной нагрузки обычно приводит к испытанию при полной нагрузке первичного двигателя (т. Е. Двигателя), но не генератора переменного тока, который будет проверен только на 80% его номинального тока.Это означает, что генератор переменного тока и его система управления не испытываются до их номинального предела.

Нагрузка с коэффициентом мощности, отличным от единицы, влияет на реакцию генератора переменного тока на нагрузку, поскольку при индуктивных нагрузках ток нагрузки не точно совпадает по фазе с выходным напряжением. Поле в магнитной цепи генератора переменного тока искажается, и автоматический регулятор напряжения (АРН) и цепь возбуждения должны обеспечивать более высокий ток для поддержания установленного выходного напряжения. Таким образом, относительные потери в генераторе увеличиваются при работе с коэффициентом мощности, отличным от единицы, что приводит к большему рассеиванию тепла в пластинах и обмотках генератора.Однако тот же самый генератор будет работать значительно холоднее, если генераторную установку испытывают только при единичном коэффициенте мощности. Это связано с тем, что ток ниже и точно совпадает по фазе с напряжением (т. Е. С единичным коэффициентом мощности). Таким образом, тепловые характеристики генераторной установки в целом не будут проверяться, как если бы была применена нагрузка с номинальным коэффициентом мощности, отличным от единицы.

Многие инженеры, тестирующие генераторные установки, считают, что это не очень важно, поскольку обычно генератор имеет проверенную конструкцию.Их основная задача — доказать, что первичный двигатель находится в исправном состоянии и способен принимать нагрузку без нестабильности или даже остановки. Нет сомнений в том, что резистивные тесты действительно дают ценные и полезные данные, но они не могут дать полную картину. Электрические части генераторной установки, генератор переменного тока и вспомогательные компоненты, такие как автоматические выключатели, датчики тока, соединения и проводка, счетчики и контрольно-измерительные приборы, явно не испытываются на пределе своих возможностей, когда выполняется только резистивное испытание.

Когда профессиональные инженеры и консультанты участвуют в определении системы резервного питания для проекта, они указывают, что генераторная установка проверяется на соответствие применимым стандартам и номинальным характеристикам, указанным на паспортной табличке. Это означает испытание на отсутствие единицы или резистивную / индуктивную нагрузку. ISO 8528 указывает, что в отчетах об испытаниях следует указывать, проводились ли испытания при коэффициенте мощности, отличном от номинального. Обычно это означает, что тесты, выполненные с чисто резистивной нагрузкой, можно считать неполными.

В чем разница между банками резистивной и реактивной нагрузки?

Банки резистивной и реактивной нагрузки

В зависимости от ваших генераторов и того, как вы их используете, вам могут потребоваться резистивные, реактивные или оба типа банков нагрузки. Эти устройства создают различные нагрузки на генераторы. Наиболее распространены резистивные модели, а реактивные включают индуктивные и емкостные нагрузки.

1. Банк резистивной нагрузки использует

Блоки резистивной нагрузки потребляют энергию от генератора так же, как лампы или приборы.Эти испытательные устройства хорошо работают с генераторами, используемыми для общих энергетических целей, которые включают преобразование электричества в тепло или свет. Лампочки, лампы и обогреватели — примеры инструментов, преобразующих электрическую энергию в тепло.

Эти типы блоков нагрузки потребляют указанную реальную нагрузку в кВт на генераторе для обеспечения работы системы охлаждения источника питания, выхлопа и работы двигателя. Они не проверяют генератор на полную полную мощность в кВА, как это проверяет блок реактивной нагрузки.

2. Банк реактивной нагрузки использует

Блоки реактивной нагрузки

могут моделировать индуктивные нагрузки, часто используемые в коммерческих целях в строительстве или в качестве резервных источников питания. Индуктивные нагрузки создают запаздывающий коэффициент мощности, тогда как емкостные нагрузки создают опережающий коэффициент мощности. Из этих двух типов индуктивность чаще встречается в объектах, которые превращают мощность в двигатель посредством магнетизма.

Для предприятий, использующих аварийные генераторы для работы оборудования для критически важных операций или жизнеобеспечения, таких как центры обработки данных и больницы, тестирование банка реактивной нагрузки является наиболее эффективным.

Как работают резистивные банки?

Нагрузочные батареи резисторов преобразуют всю приложенную электрическую энергию в тепло. Блоки нагрузки большей кВт обычно имеют встроенный вентилятор для охлаждения. Некоторые конструкции блока нагрузки, такие как Duct Mounted, не имеют собственной системы охлаждения, а полагаются на поток охлаждающего воздуха из других источников, таких как радиатор двигателя.

Обычно встречаются автономные блоки резистивной нагрузки мощностью до 3000 кВт. При испытании под нагрузкой на полную мощность убедитесь, что выбранная группа нагрузок равна или больше, чем у источника питания при номинальном выходном напряжении.

Как работают банки реактивной нагрузки?

Группы реактивной нагрузки проверяют полную кажущуюся нагрузку источника питания в кВА. Реактивные модели, хотя и не так часто используются, как резистивные блоки нагрузки, являются частью требований к испытаниям, изложенных в NFPA 110 для оборудования с неединичным коэффициентом мощности или заводских приемочных испытаний.

В отличие от резистивных нагрузок, которые генерируют коэффициент мощности 1,0 и нагрузку 100%, реактивная имеет коэффициент мощности 0,8 при нагрузке 75%. Эта разница в коэффициентах мощности и нагрузках приводит к падению напряжения на генераторе на 25% больше, чем на резистивных нагрузках.Таким образом, банки реактивной нагрузки проверяют системы, чувствительные к провалам напряжения.

Преимущества испытания резистивной нагрузкой

Тестирование резистивной нагрузкой очень распространено, поскольку это наиболее экономичный способ тестирования источника питания. Для генераторов этот метод проверяет способность генератора реагировать на полную нагрузку. Когда генератор вырабатывает полную мощность, вы можете оценить способность топливной системы и систем охлаждения механизма работать под нагрузкой.

Блоки резистивной нагрузки также предотвращают потерю эффективности дизельных генераторов из-за мокрой штабелирования, что происходит, когда несгоревшее топливо забивает выхлопную систему.Увеличивая нагрузку на генератор, чем он обычно испытывает, банк нагрузки побуждает двигатель сжигать больше топлива, снижая вероятность влажного складирования.

Если условие уже наступило, использование теста резистивной нагрузки на полной мощности может уменьшить воздействие за счет сжигания чрезмерной влаги в двигателе.

Еще одним преимуществом использования резистивных групп нагрузки является то, что они позволяют генератору тренировать свою выхлопную систему для достижения достаточно высоких температур, чтобы должным образом обрабатывать проходящие через него пары и работать на пике.

Кроме того, блоки резистивной нагрузки могут использоваться для дополнения фактической нагрузки на генератор, чтобы оптимизировать его работу. Часто вы можете встретить генераторы, работающие с нагрузкой 50% или ниже, что может привести к мокрому штабелированию. Банки резистивной нагрузки с автоматическим выравниванием нагрузки могут автоматически добавлять и вычитать кВт, чтобы поддерживать минимальную нагрузку.

Тестирование с реактивной нагрузкой предлагает некоторые дополнительные преимущества, которых нет при резистивном тестировании, и может потребовать дополнительных затрат для определенных приложений.

Преимущества испытания реактивной нагрузкой

Тестирование реактивной нагрузки более точно воспроизводит тип нагрузки, которую генератор будет испытывать при типичном использовании в кВА и кВАр. Он помогает оценивать не только переходные нагрузки, но также распределение нагрузки и мощность генератора.

При проведении испытаний с реактивной нагрузкой в ​​параллельных системах вы можете искать горячие точки с помощью инфракрасного исследования электрической системы. Вы также можете использовать условия нагрузки для оценки электрических соединений, кабелей, работы шины и других компонентов.

В зависимости от вашего оборудования вам может потребоваться как реактивная, так и резистивная нагрузка. Если это так, у нас есть модели, которые могут удовлетворить обе потребности. Если вам нужен блок с возможностями как резистивного, так и реактивного тестирования в одной модели, у нас есть решение для вас. Эти блоки нагрузки имеют высокую мощность до 1875 кВА и нагрузку до 1500 кВт. Реактивно-реактивные модели выполняют работу двух блоков нагрузки в одном мощном блоке.

Найдите нужные банки нагрузки

LBD производит как резистивные, так и реактивные модели.Мы предлагаем стационарные стационарные конструкции, а также переносные решения для тестирования на ходу. С какими бы трудностями при тестировании вы ни столкнулись, дайте нам знать, и мы поможем вам найти банк нагрузки, соответствующий вашим потребностям, из нашего лидирующего в отрасли ассортимента.

Если вы готовы получить одну из наших подготовленных моделей или вам нужна индивидуальная опция, запросите предложение у нашей команды.

Разница между резистивной и реактивной нагрузками

Ламповые усилители подобны святому Граалю рок-тона.Независимо от того, насколько прогрессивные технологии дали нам множество новых игрушек, с которыми можно поиграть, ничто не заменит хороший ламповый усилитель. Но нельзя сказать, что у них есть свои недостатки. Несмотря на то, что они преуспевают в звуке, они могут быть хрупкими машинами. Например, если вы будете использовать усилитель без динамика (например, при записи через компьютерный интерфейс), это, скорее всего, приведет к его повреждению.

Важность нагрузки

Для правильной работы усилителю необходима «нагрузка», чтобы знать, куда направить мощность.Обычно динамик действует как нагрузка, используя мощность, генерируемую усилителем, и рассеивая ее как звук. Но если вы хотите использовать свой усилитель без динамиков? Вот тут-то и пригодятся загрузочные коробки. Эти устройства работают, давая вашему усилителю «фиктивную нагрузку», давая всю эту мощность куда-нибудь, позволяя вам безопасно использовать ваш усилитель множеством способов без динамиков. Вы также можете думать о них как о простых аттенюаторах, которые понижают выход вашего усилителя до линейного уровня.

Реактивные и резистивные нагрузки

Существует два основных типа нагрузок: резистивная и реактивная.Из этих двух резистивных нагрузок гораздо чаще. Ящики резистивной нагрузки состоят из резисторов, которые принимают мощность, выдаваемую усилителем, и выделяют ее в виде тепла. Они просты по конструкции и, следовательно, обычно менее дороги, многие из них представлены в виде DI Box .

Ящики реактивной нагрузки

, с другой стороны, немного сложнее. Они содержат систему конденсаторов и резисторов, которые предназначены для имитации кривой импеданса динамика. Естественно, это делает их, как правило, более дорогими, чем системы с резистивной нагрузкой, но многие игроки утверждают, что использование реактивных нагрузок дает результаты, близкие к усилию, толкающему динамик, оправдывая дополнительные расходы. Suhr Reactive Load — хороший пример популярного варианта.

Видео предоставлено Suhr

Поскольку громкоговорители усилителя являются неотъемлемой частью звука игрока, многие грузовые боксы поставляются со встроенными имитаторами громкоговорителей. Для тех, кто этого не делает, вы всегда можете выполнить сопряжение с внешним симулятором аналогового динамика, таким как Radial JDX Direct-Drive . Если вы записываете в программе DAW, должно быть доступно несколько плагинов, которые впечатляюще близки к имитации звука не только динамиков, но и конкретных комбинаций динамиков и микрофонов.

Что лучше всего подходит для вас

Итак, что лучше для вас? И резистивные, и реактивные нагрузки безопасны в использовании и могут обеспечить отличные результаты, поэтому многое зависит от ваших конкретных потребностей, типа используемого усилителя, приложения, вашего бюджета и многого другого. Надеюсь, эта статья пролила свет на важность нагрузок и различия между резистивными и реактивными системами.

Если у вас есть какие-либо вопросы относительно покупки упомянутых выше продуктов или любого другого оборудования, не стесняйтесь общаться с одним из наших полезных профессионалов PAL, используя диалоговое окно «Свяжитесь с нами» ниже!

Ваша очередь выключить звук!

С учетом стоимости и характеристик, какой из двух типов нагрузок вы бы предпочли?

Дайте нам знать в разделе комментариев ниже!

Другие истории, которые могут вас заинтересовать:

ламповый комбоусилитель Great Tube до 600 долларов [/ caption] Тональные характеристики четырех обычных ламп [/ caption] Описание переключателя режима ожидания лампового усилителя [/ caption]

Различий между тестированием реактивной и резистивной нагрузок

Написано Китом 26 июля 2019 г.

Существует много различий между тестированием реактивной и резистивной нагрузки.Крайне важно понимать это до планирования обслуживания банка нагрузки генератора. При проведении испытаний важно, чтобы они соответствовали Кодексу 110 NFPA и любым применимым требованиям, установленным производителем. Регулярные испытания необходимы, потому что генераторы могут простаивать в течение длительного времени, и они нечасто переносят большие нагрузки.

Тестирование банка резистивной нагрузки

Тестирование банка резистивной нагрузки определяет, способен ли генератор вырабатывать 100% мощность при коэффициенте мощности 1.0. Эти тесты постепенно увеличивают нагрузку на генератор в течение периода тестирования. Тест определяет выработку электроэнергии при полной номинальной мощности агрегата и правильность отвода выхлопных газов и тепла от двигателя через систему охлаждения двигателя. Кроме того, резистивные испытания подтверждают, что генератор будет работать при полной нагрузке без перегрева или внезапного отказа. Наконец, тестирование включает в себя проверку критических систем, включая масло, топливо и другие важные компоненты. Это помогает выявить потенциальные проблемные области в строго контролируемых условиях.

Тестирование банка резистивной нагрузки имеет ограниченное применение для аварийных приложений. Испытания оставляют объекты незащищенными, если один из компонентов системы дает сбой. Если что-то пойдет не так, это может привести к полному отказу генератора, чего нельзя предсказать с помощью резистивного теста.

Тестирование банка реактивной нагрузки

Тестирование банка реактивной нагрузки имитирует реальные сценарии, с которыми может столкнуться ваш генератор. Он более сложен и требует больше времени для выполнения, чем тест банка резистивной нагрузки.Тестирование реактивной батареи может моделировать индуктивные или емкостные нагрузки и проверять работу генератора, распределение KVAR и переходные характеристики. Реактивное тестирование идеально подходит для использования, когда генератор подает питание на моторное оборудование, трансформаторы и конденсаторы. Во время испытания нагрузка преобразует ток в магнитное поле, которое можно измерить. Нагрузка сопротивляется изменению напряжения, которое, в свою очередь, заставляет ток в цепи опережать напряжение.

Лучшее из двух

У обоих типов тестирования есть свои преимущества и недостатки.Вот почему многие руководители предприятий предпочитают использовать тестирование банка резистивной / реактивной нагрузки, особенно когда система является параллельной системой. Эти тесты позволяют определить, может ли генератор обеспечить номинальный коэффициент мощности и есть ли отложенные отказы, которые необходимо устранить и устранить. Эти тесты являются более комплексными, чем одно только реактивное или резистивное тестирование, они дают наиболее четкую картину функций и возможностей генератора.

Gen-Tech предлагает надежный сервис банка нагрузки генератора, на который вы можете положиться.Мы рекомендуем вам связаться с нами по телефону (800) 625-8324, чтобы обсудить ваши потребности в тестировании с нашими квалифицированными специалистами. Мы рады помочь вам запланировать и провести следующий тест банка нагрузки.

Опубликовано в рубрике: обслуживание банка нагрузки генератора

4.1.3 Расчет реактивной нагрузки и реактивной линии нагрузки — ламповые усилители

Трансформатор — это реактивная нагрузка, которая обеспечивает сопротивление только тогда, когда сигнал переменного тока проходит через его первичную обмотку. Первичная обмотка трансформатора практически не имеет полного сопротивления, если к ней приложен только постоянный ток.Когда на сетку не подается сигнал, вакуумная лампа находится в состоянии покоя, и на ее аноде не создается сигнал переменного тока. В этом случае через первичную обмотку трансформатора проходит только постоянный ток, и анод не видит никакого сопротивления. Кроме того, сигнал не передается с первичной обмотки трансформатора на вторичную.

Поскольку нет импеданса и нет падения напряжения, анод получает полное напряжение V + в реактивной рабочей точке покоя . Соответственно, ток покоя — это ток, связанный с V + на графике, соответствующем выбранному напряжению смещения сетки.

Когда анод выдает сигнал переменного тока, трансформатор предлагает сопротивление, и анодное напряжение и ток начинают колебаться вокруг рабочей точки вдоль линии реактивной нагрузки . Реактивная линия нагрузки параллельна резистивной линии нагрузки , которую можно вычислить, как описано в разделе 3.2, и сдвинуть так, чтобы она проходила через реактивную рабочую точку. На рисунке 19 показаны резистивная линия нагрузки (зеленая линия) и реактивная линия нагрузки (красная линия) в соответствии с нагрузкой 3.8 кОм, напряжение V + = 400 В и ток смещения 40 мА. Красная линия параллельна зеленой линии и сдвинута выше, так что она проходит через реактивную рабочую точку (красное пятно).

Рисунок 19: Реактивная линия нагрузки.
В случае резистивной нагрузки с анодным напряжением 400 В линия нагрузки будет проходить вдоль зеленой линии, а рабочая точка с током смещения 40 мА будет находиться в зеленой точке. Однако выходной трансформатор имеет реактивное поведение. В этом случае сопротивление возникает только тогда, когда через него проходит сигнал переменного тока.Когда вакуумная лампа находится в состоянии покоя, сопротивления нет, поэтому напряжение покоя остается 400 В независимо от тока смещения. В случае тока смещения 40 мА рабочая точка обозначена красным пятном. Когда вакуумная лампа усиливает сигнал переменного тока, переменный ток проходит от анода к катоду и проходит через трансформатор, который теперь обеспечивает сопротивление. В этом случае линия нагрузки, изображенная красной линией, параллельна резистивной линии нагрузки и смещена так, что проходит через реактивную рабочую точку.Обратите внимание, что напряжение, достигаемое анодом, в случае реактивной нагрузки может быть выше, чем напряжение V +, приложенное к первичной обмотке трансформатора. Это связано с тем, что трансформатор реагирует на изменения тока, соответственно фактически накапливая и высвобождая энергию.

Пример 8 ниже поясняет это. Также попробуйте калькулятор грузовой марки для электронных ламп и поэкспериментируйте с различными настройками.

Пример 8 : Определение реактивной нагрузки Если бы у нас была резистивная нагрузка, мы могли бы вычислить линию нагрузки, как описано в разделе 3.2. Например, предположим, что у нас есть нагрузка 3,8 кОм и напряжение V + 400 В. При отсутствии проводимости анодное напряжение было бы 400 В. При полной проводимости анодное напряжение было бы 0, а ток 400 В / 3,8 кОм = 105 мА. В этом случае резистивная линия нагрузки была бы представлена ​​зеленой линией на рисунке 19. Ток смещения 40 мА установил бы рабочую точку покоя в зеленой точке на рисунке. Однако в нашем случае нагрузка представляет собой выходной трансформатор, который имеет реактивную нагрузку.Трансформатор оказывает сопротивление только сигналам переменного тока, которые проходят через него. Сопротивления постоянному току почти нет. Более конкретно, когда вакуумная лампа находится в состоянии покоя, только постоянный ток идет от анода к катоду, что соответствует току смещения. В этом случае трансформатор не оказывает сопротивления. Это означает, что напряжение, приложенное к аноду, такое же, как напряжение V +, приложенное к первичной обмотке трансформатора, 400 В в нашем примере. Следовательно, ток смещения 40 мА устанавливает реактивную рабочую точку , как показано красным пятном на рисунке 19.Когда сигнал переменного тока проходит через вакуумную трубку, трансформатор обеспечивает сопротивление 3,8 кОм, поэтому анодное напряжение и ток начинают колебаться вдоль линии реактивной нагрузки , представленной красной линией на рисунке. Обратите внимание, что реактивная линия нагрузки параллельна резистивной линии нагрузки и смещена выше, так что она проходит через реактивную рабочую точку. Может показаться странным, что анодное напряжение теперь может достигать значений выше 400 В, подаваемых на первичную обмотку трансформатора. Однако это происходит из-за того, что трансформатор реагирует на изменения тока, фактически накапливая и высвобождая энергию в соответствии с этими изменениями.

Нравится:

Нравится Загрузка …

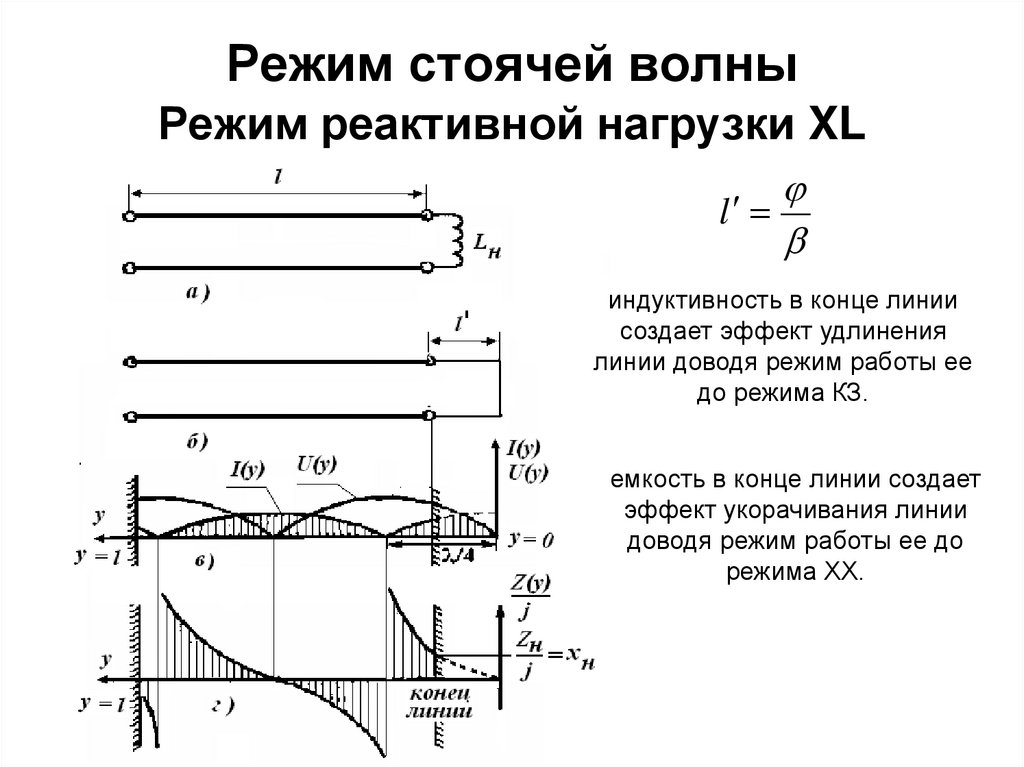

Отражения линии передачи при реактивной нагрузке

В этой статье обсуждаются отражения в линии передачи при емкостной и индуктивной нагрузках. Этим завершается серия статей, посвященных теме отражений в линиях передачи, то есть анализу переходных процессов в линиях передачи (см .: [1] для отражений от резистивной нагрузки, [2] для отражений на разрыве, [3] для диаграмма дребезга, [4] для звонков на линиях передачи).

Часть 1 — Отражения при индуктивной нагрузке

1.1 Фундаментальные основы

Рассмотрим схему, показанную на рисунке 1, где линия передачи длиной d заканчивается индуктором L .

Рисунок 1: Индуктивное завершение линии передачи

Сопротивление источника согласовано с характеристическим сопротивлением линии; также предполагается, что начальный ток в катушке индуктивности равен нулю

(1)

Когда переключатель замыкается при t = 0, волна возникает при z = 0, с

(2а)

(2б)

и движется к грузу.Когда эта волна достигает нагрузки (по истечении времени T ; около 18 нс для кабеля RG58 длиной 12 футов), ток индуктора не может мгновенно измениться от нуля до значения, указанного в уравнении. (2b), Закон Кирхгофа (KCL) нарушается при z = d и, таким образом, создается отраженная волна, v _r и i _r [5]. Это показано на рисунке 2.

Рисунок 2: Создание отраженной волны на индуктивной нагрузке

Отраженная волна тока связана с отраженной волной напряжения соотношением

(3)

Соотношение напряжение-ток для катушки индуктивности дает

(4)

или, используя уравнения.(2) и (3)

(5)

Поскольку V _S и Z _C являются постоянными уравнениями. (5) уменьшается до

(6)

или

(7)

Это дифференциальное уравнение в v _r было решено в [5] с результатом:

(8)

Эта отраженная волна напряжения и отраженная волна тока возвращаются к источнику; поскольку источник совпадает с линией, от источника нет отражения.Суммарное напряжение на катушке индуктивности

(9)

На рисунке 3 показана принципиальная электрическая схема линии передачи, управляемой КМОП 5 В и оканчивающейся индуктивной нагрузкой.

Рисунок 3: Модель схемы HyperLynx линии передачи, оканчивающейся индуктивной нагрузкой

Напряжение драйвера и напряжение на катушке индуктивности показаны на рисунке 4.

Рисунок 4: Напряжение драйвера и напряжение на катушке индуктивности

1.2 Проверка

На рисунке 5 показана экспериментальная установка для лабораторной проверки с использованием коаксиального кабеля RG58 длиной 12 футов ( Z _C = 50 Ом), оканчивающегося индуктором 2,2 мкГн.

Рисунок 5: Экспериментальная измерительная установка для индуктивной нагрузки

Сигнал источника представляет собой прямоугольную волну 0–10 В с временами нарастания и спада 5 нс и частотой 100 кГц. На рисунке 6 показаны результирующие формы сигналов напряжения на источнике ( z = 0) и на нагрузке ( z = d = 12 футов).

Рисунок 6: Напряжение на источнике (z = 0) и на нагрузке (z = d = 12 футов)

Обратите внимание, что напряжение V в точке z = 0 повышается до своего начального значения V _S /2, как предсказывается уравнением. (2а). По истечении времени T = 18 нс эта волна напряжения достигает катушки индуктивности, и ее напряжение подскакивает до В _S , как предсказывается уравнением. (9). Впоследствии это напряжение спадает до нуля. Также обратите внимание, что измеренная постоянная времени напряжения индуктора равна 41.2 нс, что близко соответствует постоянной времени в уравнении. (9), т.е.

(10)

Часть 2 — Отражения при емкостной нагрузке

2.1 Фундаментальные основы

Рассмотрим схему, показанную на рисунке 7.

Рисунок 7: Линия передачи, оканчивающаяся емкостной нагрузкой

Линия длиной d оканчивается конденсатором C с нулевым начальным напряжением.

(11)

Источник постоянного напряжения с внутренним сопротивлением, равным характеристическому сопротивлению Z _C линии, подключается к линии при.Когда переключатель замыкается при t = 0, волна возникает при z = 0, с

(12а)

(12б)

Эта волна распространяется вниз по линии, чтобы достичь конца нагрузки в момент времени T . При достижении нагрузки создаются отраженные волны напряжения и тока ( v _r и i _r ). Отраженная волна тока связана с отраженной волной напряжения соотношением

(13)

Соотношение напряжение-ток для конденсатора дает

(14)

Или, используя уравнения.(12) и (13)

(15)

Поскольку V _S является константой Eq. (15) уменьшается до

(16)

или

(17)

Перестановка уравнения. (17) приводит к

(18)

или

(19)

где

(20а)

(20б)

Решение этого уравнения было получено в [5] и показало, что оно равно

(21)

Используя уравнение. (20) в уравнении. (21) получаем

(22)

и, наконец,

(23)

Эта отраженная волна напряжения и отраженная волна тока возвращаются к источнику; поскольку источник совпадает с линией, от источника нет отражения.Суммарное напряжение на конденсаторе

(24)

На рисунке 8 показана принципиальная электрическая схема линии передачи, управляемой КМОП 5 В и оканчивающейся емкостной нагрузкой.

Рисунок 8: Модель схемы HyperLynx линии передачи, оканчивающейся емкостной нагрузкой

Напряжение драйвера и напряжение на конденсаторе показаны на Рисунке 9.

Рисунок 9: Напряжение драйвера и напряжение на конденсаторе

2.2 Проверка

На рис. 10 показана экспериментальная установка для лабораторной проверки с использованием коаксиального кабеля RG58 длиной 12 футов ( Z _C = 50 Ом), оканчивающегося конденсатором 220 пФ.

Рисунок 10: Экспериментальная измерительная установка для емкостной нагрузки

Сигнал источника представляет собой прямоугольную волну 0–10 В с временами нарастания и спада 5 нс и частотой 1 МГц. На рисунке 11 показаны результирующие формы сигналов напряжения на источнике ( z = 0) и на нагрузке ( z = d = 12 футов).

Рисунок 11: Напряжение на источнике (z = 0) и на нагрузке (z = d = 12 футов) — емкостная нагрузка

Обратите внимание, что напряжение в месте V ( z = 0) повышается до своего начального значения V _S /2, как предсказывается уравнением. (12а). По истечении времени T = 18 нс эта волна напряжения достигает конденсатора и экспоненциально возрастает до своего конечного значения В _S , как предсказывается уравнением. (24). Также обратите внимание, что измеренная постоянная времени напряжения индуктора равна 11.2 нс, что близко соответствует постоянной времени в уравнении. (24), т.е.

(25)

Список литературы

1. Адамчик, Б., «Отражения линии электропередачи при резистивной нагрузке», в журнале Compliance Magazine , январь 2017 г.
2. Адамчик, Б., «Отражения в линии электропередачи на разрыве», в журнале Compliance Magazine , февраль 2017 г.
3. Адамчик, Б., «Отражения в линии передачи — диаграмма отказов», в журнале Compliance Magazine , октябрь 2018 г.
4. Адамчик, Б., «Теория цепей, модель звонка на линии электропередачи», в журнале Compliance Magazine , ноябрь 2018 г.
5. Adamczyk, B. Основы электромагнитной совместимости с практическими приложениями , Wiley, 2017.

Д-р Богдан Адамчик — профессор и директор Центра EMC в Государственном университете Гранд-Вэлли (http://www.gvsu.edu/emccenter/), где он выполняет исследования и разрабатывает учебные материалы EMC.Он является сертифицированным инженером-проектировщиком EMC, сертифицированным iNARTE, одним из основателей и председателем отделения IEEE EMC в Западном Мичигане. Профессор Адамчик является автором учебника «Основы электромагнитной совместимости с практическими приложениями» (Wiley, 2017). С ним можно связаться по адресу [email protected].

Создание реактивной нагрузки

— Aiken / TGP / Suhr

Реактивная нагрузка в стиле Айкена была в моих мыслях уже много лет. Я серьезно не задумывался об этом, пока недавно не купил CAB M +.Теперь я не могу перестать думать о том, как здорово было бы прокручивать канал Trainwreck в моем билде Bassman в час ночи.

Я не был уверен, что вообще хочу приложить усилия, чтобы построить его. Я не из тех, кто просто выкладывает вещи из манжеты и складывает части вместе. Нет, я должен зацикливаться на всех деталях. Я также знал, что мне придется написать этот пост. Итак, чтобы избавиться от всей этой работы, я подумал о том, чтобы просто купить коробку Suhr. Я знал, что, вероятно, не буду экономить много денег, строя его сам, по крайней мере, не так, как я обычно делаю.Однако я подумал, что было бы неплохо иметь больше одного из них. Я мог поэкспериментировать с различными кривыми импеданса, чтобы соответствовать конкретным комбинациям кабинета и динамиков, и / или построить меньшие с меньшей мощностью.

Обратите внимание, я не рассматривал Two Notes Captor, потому что это не тот же тип реактивной нагрузки. Это компромиссная схема, которая позволяет ей быть меньше, легче и, предположительно, дешевле.

Сборка TGP Джеймса Фримена

Очевидно, нет причин изобретать велосипед.Помимо оригинальной статьи Айкена, в этой ветке 8 лет назад на TGP есть масса информации:

https://www.thegearpage.net/board/index.php?threads/aikens-reactive-dummy-load. 1072793 / & fbclid = IwAR1f99Iy8hSh3w8LaoooMXj9fLRLq_NpUeLF6pxcTc3rYqS1xBGREYpONYU

Схема схемы Suhr

для Suhr

была разобрана и разобрана, загружена заново.

https: // www.freestompboxes.org/viewtopic.php?f=2&t=30764

Нагрузочные резисторы и управление температурой

Я решил создать своего рода гибрид сборки TGP (Джеймс Фриман) и Suhr. Я буду использовать значения компонентов Freeman, чтобы сопоставить эту кривую импеданса, а затем позаимствовать кое-что из Suhr.

Freeman использовал одну большую 200-ваттную обмотку на шасси для основного нагрузочного резистора. Suhr имеет четыре резистора для монтажа на шасси мощностью 50 Вт, соединенных последовательно параллельно, и они установлены на куске алюминия в шасси с вентилятором.В этом отношении я буду копировать Suhr, чтобы распределить тепловыделение и обеспечить некоторую избыточность. Я буду использовать четыре резистора для монтажа на шасси 7,5 Ом 50 Вт, установленных на алюминиевой пластине 172 мм x 165 мм x 4 мм с вентилятором.

Изначально я планировал построить его в довольно большом вентилируемом алюминиевом корпусе (ширина 7,1 дюйма, глубина 10 дюймов, высота 3,9 дюйма) и установить резисторы непосредственно на корпус без вентилятора. После дальнейшего рассмотрения я не стал Мне нравятся эти размеры, потому что я хотел что-то, что хорошо сидело бы на усилителе, особенно комбо Fender, и, по крайней мере, выглядело бы несколько профессионально.Я рассматривал алюминиевый корпус меньшего размера, но мне не хотелось тесной компоновки. В итоге я выбрал стальной вентилируемый корпус Hammond размером 8 дюймов x 8 дюймов x 4 дюйма (1458VD4). Монтажная пластина для резисторов и вентилятора будет установлена ​​на стойках в верхней части корпуса.

Теперь, Что касается управления теплом, рассеиваемым резисторами, теплопроводностью, воздушным потоком и т. д., я не делаю ничего, связанного с реальной физикой или чем-то еще, чтобы предсказать или смоделировать, действительно ли это будет работать.Я просто пытаюсь скопировать то, что, похоже, сделал Зур. Я построю его, протестирую, проверю временные параметры, и, если он сработает, отлично. Если нет, то попробую что-нибудь другое.

Вентилятор является частью нагрузки, поэтому не требует внешнего питания. Единственное, чего мне не хватает, так это спецификации вентилятора, используемого в Suhr, поэтому мне придется немного поэкспериментировать. Сначала я подумал, что это, вероятно, вентилятор на 5 В постоянного тока, но как только я начал работать с числами, он понял, что это, скорее всего, 12 В постоянного тока. Учитывая падающий резистор 82 Ом, и поскольку Suhr рассчитан на максимальную пиковую мощность около 100 Вт., то вентилятор на 12 В постоянного тока, где-то около 130 мА, кажется правильным. Я могу быть далеко. Проверить это достаточно легко. Я заказал вентилятор 80 мм x 25 мм 130 мА на 2500 об / мин, чтобы попробовать.

Конденсаторы

В сборке Фимана использовалась одна большая крышка из металлизированного полипропилена (MKP) 200 мкФ 250 В постоянного тока для сети с полосой заграждения (резонансный пик). В Suhr используются меньшие по размеру и более дешевые неполяризованные электролитические компоненты 100 В постоянного тока, типичные для кроссовера Hi-Fi колонок. Параллельно установлены три конденсатора по 80 мкФ. Предположительно, параллельно использовались множественные параллели, чтобы снизить ESR и покрыть текущие потребности в обращении, поскольку электролиты уступают в этом отношении (и почти во всех отношениях).Большие MKP, которые> = 100 мкФ с достаточно высоким номинальным напряжением, действительно дороги и труднодоступны.
