Реактивное напряжение что это. Реактивное напряжение: что это такое и как оно влияет на электрические сети

Что такое реактивное напряжение в электротехнике. Как реактивное напряжение связано с реактивной мощностью. Почему реактивное напряжение важно учитывать при проектировании и эксплуатации электрических сетей. Какие проблемы может вызвать избыток реактивного напряжения в энергосистеме.

Что такое реактивное напряжение в электротехнике

Реактивное напряжение — это напряжение, возникающее на реактивных элементах электрической цепи (катушках индуктивности и конденсаторах) при протекании через них переменного тока. В отличие от активного напряжения, реактивное напряжение не совершает полезной работы, а лишь обменивается энергией между источником и магнитным или электрическим полем реактивного элемента.

Основные характеристики реактивного напряжения:

• Измеряется в вольтах (В), как и обычное напряжение
• Сдвинуто по фазе на 90° относительно тока
• Возникает только в цепях переменного тока
• Не вызывает нагрева проводников
• Периодически меняет свое направление

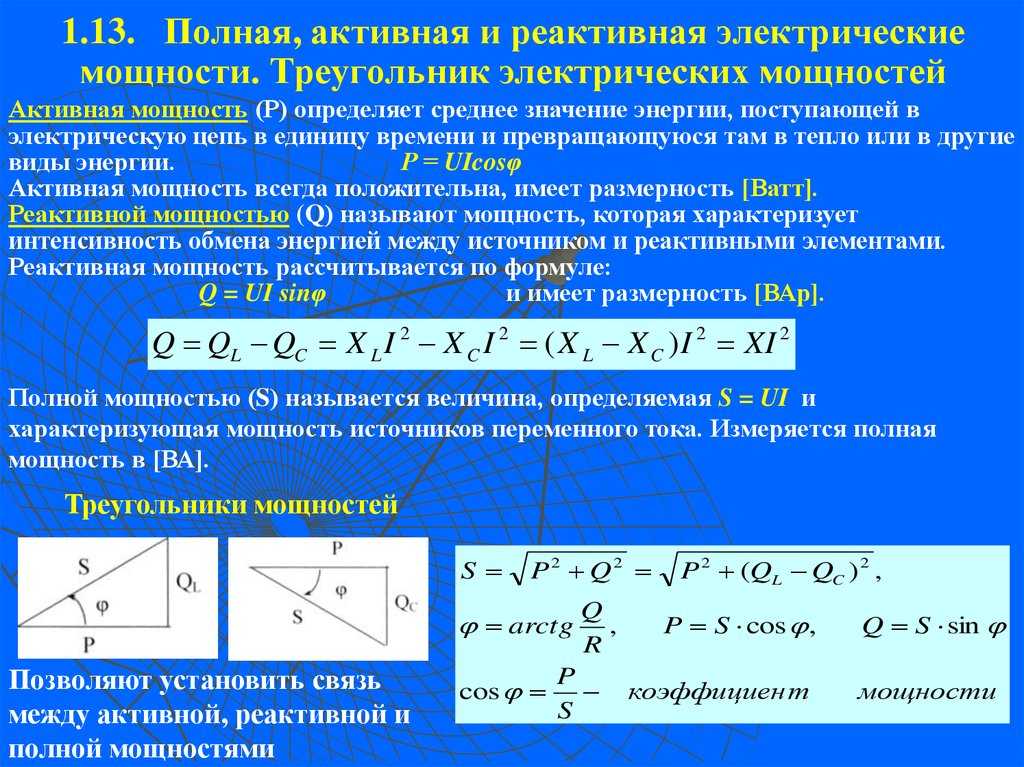

Связь реактивного напряжения и реактивной мощности

Реактивное напряжение тесно связано с понятием реактивной мощности в электрических сетях. Реактивная мощность Q измеряется в вольт-амперах реактивных (ВАр) и рассчитывается по формуле:

Q = U * I * sin φ

где U — действующее значение напряжения, I — действующее значение тока, φ — угол сдвига фаз между напряжением и током.

Таким образом, реактивное напряжение является одним из компонентов, определяющих величину реактивной мощности в электрической системе. Чем больше реактивное напряжение, тем выше реактивная составляющая полной мощности.

Почему важно учитывать реактивное напряжение

Реактивное напряжение играет важную роль в работе электрических сетей по нескольким причинам:

1. Влияет на уровень потерь в линиях электропередачи
2. Вызывает дополнительный нагрев генераторов, трансформаторов и другого оборудования
3. Снижает пропускную способность сетей
4. Ухудшает качество электроэнергии
5. Может приводить к нестабильности напряжения

Поэтому при проектировании и эксплуатации энергосистем необходимо принимать меры по компенсации избыточного реактивного напряжения.

Способы компенсации реактивного напряжения

Для снижения уровня реактивного напряжения в электрических сетях применяются следующие основные методы:

• Установка конденсаторных батарей
• Использование синхронных компенсаторов
• Применение статических тиристорных компенсаторов
• Регулирование возбуждения генераторов
• Оптимизация режимов работы трансформаторов

Выбор конкретного способа компенсации зависит от параметров сети, характера нагрузки и экономических факторов. Правильная компенсация позволяет существенно повысить эффективность передачи и распределения электроэнергии.

Влияние реактивного напряжения на стабильность энергосистемы

Избыток реактивного напряжения в электрической сети может привести к следующим негативным последствиям:

• Снижению запаса статической устойчивости системы
• Возникновению самораскачивания генераторов
• Лавине напряжения при отключении линий
• Нарушению динамической устойчивости при коротких замыканиях
• Затруднению пуска и самозапуска двигательной нагрузки

Поэтому контроль и регулирование уровня реактивного напряжения является одной из важнейших задач диспетчерского управления энергосистемами. Это позволяет обеспечить надежное электроснабжение потребителей.

Реактивное напряжение в распределительных сетях

В распределительных электрических сетях 0,4-10 кВ реактивное напряжение оказывает значительное влияние на режимы работы. Основные проблемы, вызываемые избытком реактивного напряжения в таких сетях:

1. Повышенные потери электроэнергии
2. Снижение пропускной способности линий и трансформаторов
3. Отклонения напряжения у потребителей
4. Перегрузка питающих центров по реактивной мощности
5. Ухудшение качества электроэнергии

Для компенсации реактивного напряжения в распределительных сетях чаще всего применяются конденсаторные установки, устанавливаемые у потребителей или в узлах нагрузки.

Измерение реактивного напряжения

Для измерения реактивного напряжения в электрических сетях используются специальные приборы — измерительные преобразователи реактивной мощности. Они позволяют определять как мгновенные, так и интегральные значения реактивного напряжения.

Основные типы приборов для измерения реактивного напряжения:

• Электродинамические ваттметры
• Электронные анализаторы мощности
• Цифровые многофункциональные измерители
• Микропроцессорные счетчики электроэнергии

Современные измерительные комплексы позволяют с высокой точностью контролировать уровень реактивного напряжения в различных точках энергосистемы.

Нормирование реактивного напряжения

Допустимые значения реактивного напряжения в электрических сетях регламентируются нормативными документами. Основные нормируемые показатели:

• Коэффициент реактивной мощности tg φ
• Потребление/генерация реактивной мощности
• Напряжение на шинах центров питания
• Запас устойчивости по напряжению

Нормы устанавливаются дифференцированно для разных классов напряжения и типов потребителей. Соблюдение этих норм позволяет обеспечить экономичные и надежные режимы работы энергосистем.

Заключение

Реактивное напряжение является важным параметром, характеризующим режимы работы электрических сетей. Правильный учет и регулирование реактивного напряжения позволяет:

• Снизить потери электроэнергии
• Повысить пропускную способность сетей
• Улучшить качество электроснабжения потребителей
• Обеспечить устойчивую работу энергосистем
• Снизить затраты на эксплуатацию электрических сетей

Поэтому изучению вопросов, связанных с реактивным напряжением, уделяется большое внимание как в теории, так и в практике электроэнергетики.

Реактивное напряжение

Регистрация Вход. Ответы Mail. Вопросы — лидеры Что за «странный» образ? Кто автор картины? Не могу найти девушку от меня все отворачиваются 1 ставка. Говорят на торрентах уже есть офигенская книга Яновский качеств победителя, можно скачать бесплатно.

Поиск данных по Вашему запросу:

Реактивное напряжение

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Реактивное сопротивление
• Активная и реактивная электроэнергия
• Определение реактивной мощности
• Значение слова &laquoреактивный»
• Активное и реактивное сопротивление. Треугольник сопротивлений
• Территория электротехнической информации WEBSOR
• Реактивная мощность
• Территория электротехнической информации WEBSOR

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Активная, реактивная и полная мощность. Что это такое, на примере наглядной аналогии.

Реактивное сопротивление

Колебания, возникающие под воздействием внешней периодически изменяющейся ЭДС, называются вынужденными электромагнитными колебаниями. Установившиеся вынужденные электромагнитные колебания можно рассматривать как протекание переменного тока в цепи, содержащей резистор, катушку индуктивности и конденсатор. Действующее значение переменного тока равно такому значению постоянного тока, которое за время, равное периоду переменного тока, выделяет в том же сопротивлении такое же количество теплоты, что и данный ток.

Определяется по формуле 3. Активная мощность — соответствует той части электрической энергии, которая необратимо превращается в другие виды энергии. Электрическая цепь, в которой действует одна ЭДС, называется однофазной. В многофазной цепи имеется несколько ЭДС, которые одинаковы по частоте, но сдвинуты относительно друг друга по фазе.

Наибольшее распространение нашли трехфазные цепи. В этих цепях ЭДС определяется уравнениями:. Такая система создается трехфазным синхронным генератором СГ. Холостой ход х. Ток холостого хода — ток, который при номинальном напряжении и номинальной частоте устанавливается в одной из обмоток при другой разомкнутой обмотке.

Короткое замыкание к. Напряжение к. Потери х. Потери к. Добавочные потери вызваны магнитными полями рассеяния, создающими вихревые токи в крайних витках обмотки конструкциях трансформатора. Для их снижения обмотки выполняются многожильным транспонированным проводом, а стенки бака экранируются магнитными шунтами.

Дата добавления: ; Просмотров: ; Нарушение авторских прав? Нам важно ваше мнение! Был ли полезен опубликованный материал? Да Нет. Внутреннее сопротивление Вопрос 2. Вязкость внутреннее трение — свойство жидкости оказывать сопротивление относительному перемещению слоёв. Где R я — активное сопротивление якоря. Преобразуя 5. Главная Случайная страница Контакты. Действующее значение переменного тока Колебания, возникающие под воздействием внешней периодически изменяющейся ЭДС, называются вынужденными электромагнитными колебаниями.

На рис. График переменного тока Действующее значение переменного тока равно такому значению постоянного тока, которое за время, равное периоду переменного тока, выделяет в том же сопротивлении такое же количество теплоты, что и данный ток. Сдвиг фаз между током и напряжением на резисторе равен нулю см. Активная, реактивная, полная мощности в однофазных и трехфазных цепях Однофазные цепи Активная мощность — соответствует той части электрической энергии, которая необратимо превращается в другие виды энергии.

Реактивная мощность , 3. Полная мощность , 3. Отключите adBlock!

Активная и реактивная электроэнергия

Почему реактивная мощность влияет на напряжение? Предположим, что у вас есть слабая силовая система с большой реактивной нагрузкой. Если вы внезапно отключите нагрузку, вы испытаете пик напряжения. Для тех, кто интересуется, почему уровень напряжения и реактивная мощность тесно связаны с надежным источником, вот оригинальная статья, описывающая алгоритм быстрого развязанного потока нагрузки вам нужен доступ к IEEE :. Цитата от Roger C Dugan, автора этого учебника по электротехнике Энергетические системы:. Я считаю, что история редактирования может быть интересной для тех, кто задается вопросом, что такое редактирование и все комментарии.

В электрических и электронных системах реактивное сопротивление (также реактанс) — это сопротивление элемента схемы вызванное изменением тока или напряжения из-за индуктивности или емкости этого элемента.

Определение реактивной мощности

Мощность в цепи переменного тока также есть переменной величиной. Среднее ее значение. В цепи, где есть реактивное сопротивление возьмем для примера индуктивное значение мгновенной мощности равно:. Данное выражение показывает, что реактивная энергия содержит только переменную часть, которая изменяется с двойной частотой, а ее среднее значение равно нулю. Если ток и напряжение имеют синусоидальную форму и сеть содержит элементы типа R-L или R-C, то в таких сетях кроме преобразования энергии в активном элементе R вдобавок еще и изменяется энергия электрического и магнитного полей в реактивных элементах L и C. Уравнение для S примет следующий вид. Как видим из графика, наличие индуктивной составляющей повлекло за собой появление отрицательной части в полной мощности заштрихованная часть графика , что снижает ее среднее значение. Это происходит из-за фазового сдвига, в какой-то момент времени ток и напряжение находятся в противофазе, поэтому появляется отрицательное значение S. Активная составляющая сети выражается в ваттах Вт , а реактивная в вольт-амперах реактивных вар. Полная мощность сети S, обусловлена номинальными данными генератора.

Значение слова &laquoреактивный»

Катушка индуктивности в цепи переменного тока. Катушка индуктивности в цепи переменного тока ведет себя не так, как резистор. Если резисторы просто противостоят потоку электронов напряжение на них прямопропорционально току , то катушки индуктивности противостоят изменению проходящего через них тока напряжение на них прямопропоционально скорости изменения тока. Согласно Закону Ленца, индуцированное напряжение всегда имеет такую полярность, которая пытается сохранить текущее значение силы тока. То есть, если величина тока возрастает, то индуцированное напряжение будет «тормозить» поток электронов; если величина тока уменьшается, то полярность напряжения развернется и будет «помогать» электронному потоку оставаться на прежнем уровне.

Реактивная мощность представляет собой часть полной мощности, которая не производит работы, но необходима для создания электромагнитных полей в сердечниках магнитопроводов.

Активное и реактивное сопротивление. Треугольник сопротивлений

В повседневной жизни практически каждый сталкивается с понятием «электрическая мощность», «потребляемая мощность» или «сколько эта штука «кушает» электричества». В данной подборке мы раскроем понятие электрической мощности переменного тока для технически подкованных специалистов и покажем на картинке электрическую мощность в виде «сколько эта штука кушает электричества» для людей с гуманитарным складом ума Мы раскрываем наиболее практичное и применимое понятие электрической мощности и намеренно уходим от описания дифференциальных выражений электрической мощности. В цепях переменного тока формула для мощности постоянного тока может быть применена лишь для расчёта мгновенной мощности, которая сильно изменяется во времени и для практических расчётов бесполезна. Прямой расчёт среднего значения мощности требует интегрирования по времени. Для вычисления мощности в цепях, где напряжение и ток изменяются периодически, среднюю мощность можно вычислить, интегрируя мгновенную мощность в течение периода.

Территория электротехнической информации WEBSOR

В электрических и электронных системах реактивное сопротивление также реактанс — это сопротивление элемента схемы вызванное изменением тока или напряжения из-за индуктивности или емкости этого элемента. Понятие реактивного сопротивления аналогично электрическому сопротивлению , но оно несколько отличается в деталях. В векторном анализе реактивное сопротивление используется для вычисления амплитудных и фазовых изменений синусоидального переменного тока, проходящего через элемент цепи. Идеальный резистор имеет нулевое реактивное сопротивление, тогда как идеальные индуктивности и конденсаторы имеют нулевое сопротивление — то есть, реагируют на ток только по наличию реактивного сопротивления. Величина реактивного сопротивления индуктора увеличивается пропорционально увеличению частоты, в то время как величина реактивного сопротивления конденсатора уменьшается пропорционально увеличению частоты. Конденсатор состоит из двух проводников, разделенных изолятором , также известным как диэлектрик. Емкостное сопротивление — это сопротивление изменению напряжения на элементе.

Для тех, кто интересуется, почему уровень напряжения и реактивная мощность Когда не хватает реактивной мощности, напряжение падает вниз.

Реактивная мощность

Реактивное напряжение

Колебания, возникающие под воздействием внешней периодически изменяющейся ЭДС, называются вынужденными электромагнитными колебаниями. Установившиеся вынужденные электромагнитные колебания можно рассматривать как протекание переменного тока в цепи, содержащей резистор, катушку индуктивности и конденсатор. Действующее значение переменного тока равно такому значению постоянного тока, которое за время, равное периоду переменного тока, выделяет в том же сопротивлении такое же количество теплоты, что и данный ток. Определяется по формуле 3.

Территория электротехнической информации WEBSOR

ВИДЕО ПО ТЕМЕ: Индуктивное сопротивление

Способный отвечать на воздействие извне. Нервный аппарат, с одной стороны, сделался в высшей степени реактивным, то есть доступным разнообразнейшим явлениям внешнего мира. Павлов, Двадцатилетний опыт объективного изучения высшей нервной деятельности поведения животных. Возникающий под действием силы отдачи физ. Реактивное движение.

Реактивные напряжения могут складываться с напряжениями от внешних сил и поэтому представляют значительную опасность. Реактивные напряжения находятся в противофазе друг к другу.

Различные формы записи комплексных величин. Активная и реактивная составляющие напряжения и тока. Соединение сопротивлений. Векторные диаграммы. Приборы, подключенные к цепи рис.

Известный в электротехнике закон Ома объясняет, что если по концам какого-то участка цепи приложить разность потенциалов, то под ее действием потечет электрический ток, сила которого зависит от сопротивления среды. Источники переменного напряжения создают ток в подключенной к ним схеме, который может повторять форму синусоиды источника или быть сдвинутым по углу от него вперед либо назад. Если электрическая цепь не изменяет направления прохождения тока и его вектор по фазе полностью совпадает с приложенным напряжением, то такой участок обладает чистым активным сопротивлением.

Статический генератор реактивной мощности iSVG

Статический генератор реактивной мощности iSVG

Номинальное напряжение	Мощность	Номинальный ток
0,4 / 6 / 10 / 35 кВ	до 25 МВАр	до 1350 А

Описание товара

Статические генераторы реактивной мощности – предназначены для предприятий, использующих оборудование, которое потребляет реактивную мощность, вносит искажения(гармоники) в сеть и чувствительно к просадкам, провалам и несимметрии питающего напряжения.

Статический генератор реактивной мощности (SVG, static VAR generator) представляет собой инвертор тока, подключенный через индуктивный реактор к энергосистеме. Инвертор тока содержит в себе две основные части – тонкопленочный конденсатор постоянного тока и инверторный мост, собранный на транзисторах IGBT, таким образом SVG можно представить как фазомодулированный источник мощности. Определяя потребляемую реактивную мощность в системе, SVG может выдавать противоположную по знаку реактивную мощность, тем самым обеспечивая динамическую компенсацию реактивной мощности.

Технические особенности:

1. Подсинхронное демпфирование
2. Автоматическая диагностика
3. Аварийная и звуковая сигнализация
4. Визуальный мониторинг параметров работы оборудования
5. Управление через HMI панель
6. Технологии обработки сигналов DSP + FPGA
7. Регулирование посредством ШИМ
8. Регулирование баланса напряжения
9. Малое время отклика
10. Поддержание множества протоколов коммуникации
11. Функция множественной компенсации:
• компенсация реактивной мощности
• компенсация гармоник
• компенсация тока обратной последовательности
• комплексная компенсация

Возможности при применении:

• стабилизировать напряжение
• защитить оборудование от резких всплесков и провалов напряжения
• уменьшить потери при передаче электроэнергии
• расширить границы переходной стабилизации
• снизить колебания мощности
• устранить вредные гармоники 5,7,11,13 порядка
• обеспечить стабильное напряжение сети
• решить проблемы низкого коэффициента мощности
• предупредить возникновение тока обратной последовательности

Выгоды от применения:

1. Увеличение производительности оборудования
2. Увеличение межремонтного периода
3. Увеличение срока эксплуатации оборудования
4. Снижение эксплуатационных затрат
5. Минимизация рисков простоя оборудования

Основные функции:

1. Регулирование напряжения в заданном диапазоне
2. Динамическая компенсация реактивной мощности ±100%
3. Увеличение cos ϕ
4. Компенсация гармонических колебаний
5. Ограничение колебаний пульсации напряжения
6. Уменьшение небаланса по фазам
7. Повышение стабильности передачи электрической энергии

Эффект от внедрения:

• Уменьшение tg Ф
• Снижение уровня гармоник
• Разгрузка питающих линий трансформаторов для пропуска дополнительной мощности
• Сокращение затрат на ремонт, замену конденсаторов ФКУ
• Сокращение затрат на энергоресурсы
• Увеличение срока эксплуатации оборудования
• Подавление фликера от 80% и выше
• Снижение небаланса напряжения
• Быстродействующая компенсация резкопеременной нагрузки

Обратитесь в компанию

Защита от автоматических сообщений

Подтвердите, что вы не робот*

Отправить

Готовы проконсультировать при выборе оборудования и ждем заявки на продукцию нашей компании.

Реактивная мощность: как она помогает управлять напряжением?

Объяснители 3 минуты чтения , 15 сентября 2022 г.

За последние несколько лет компания National Grid ESO запустила несколько устройств Pathfinder для предоставления услуг реактивной мощности в сети передачи электроэнергии в Великобритании, поскольку они управляют все более сложной системой на пути к нулевому потреблению.

Реактивная мощность — тема, над которой многие ломают голову. Итак, в этой статье мы рассмотрим:

• Что такое реактивная мощность.
• Связь между реактивной мощностью и напряжением.
• Почему реактивная мощность важна для управления системой.

Что такое реактивная мощность?

Когда мы говорим о мощности, мы обычно имеем в виду активную мощность . Он измеряется в МВт, обеспечивает работу наших электрических приборов и удовлетворяет потребности в электроэнергии. С другой стороны, реактивная мощность (измеряется в МВАр) – это непотребляемая мощность от генераторов, которая не способствует удовлетворению потребности в системе передачи.

Одной из популярных аналогий для визуализации активной и реактивной мощности является пинта пива: янтарная жидкость представляет собой активную мощность, за потребление которой мы заплатили, а пенистая верхушка представляет собой реактивную мощность (побочный продукт подаваемого пива). ).

Рисунок 1: Популярная аналогия того, что делают активная мощность и реактивная мощность.

Реактивная мощность вырабатывается нагрузками, имеющими индуктивность или емкость — например, двигатели, трансформаторы и инверторы. Он существует только в цепях переменного тока (переменного тока) и является результатом рассинхронизации тока и напряжения. Это показано на рисунках 2 и 3 (ниже).

Рисунок 2: Когда ток и напряжение синхронизированы, вырабатывается только активная мощность. Рисунок 3: Здесь ток опережает напряжение: они не синхронизированы. В этом случае сдвиг происходит из-за емкости в цепи. Общая мощность состоит как из активной, так и из реактивной мощности.

• Мощность является произведением напряжения и тока: P = V x I.
• Если два числа имеют одинаковый знак, их произведение положительно. Если они имеют противоположные знаки, то их произведение отрицательно.
• Когда ток и напряжение синхронизированы, они всегда имеют один и тот же знак, как на рис. 2. В этом случае их произведение, мощность, всегда положительно. Поэтому он состоит только из активной мощности (желтая линия).
• Когда ток и напряжение не синхронизированы, как на рисунке 3, они иногда имеют разные знаки. Результирующая сила иногда бывает положительной, а иногда и отрицательной. Именно эта отрицательная мощность порождает реактивную мощность и показана розовыми линиями на рис. 3.

Такие термины, как полная мощность и коэффициент мощности часто упоминаются в том же предложении, что и реактивная мощность. Полная мощность – это полная мощность, т.е. сумма активной и реактивной частей. Коэффициент мощности – это отношение активной мощности к полной мощности. Как правило, существуют проблемы со схемами с низким коэффициентом мощности, поскольку они неэффективны: одна и та же энергия уходит на создание напряжения и управление электрическим током, но в результате может быть выполнено меньше полезной работы.

Напряжение и реактивная мощность

Напряжение — это то, что заставляет электрический ток двигаться по проводам или другим электрическим проводникам. Это похоже на давление воды, которое заставляет воду течь по трубам. Как и частота, напряжение в системе постоянно меняется. В отличие от частоты, напряжение варьируется локально: частота более или менее одинакова от одного конца страны до другого, в то время как напряжение может резко меняться в разных местах одной и той же национальной сети.

Так же, как и при управлении частотой сети, компания National Grid ESO уполномочена управлять напряжением в системе в установленных законом пределах для обеспечения безопасной работы электросети. Поскольку реактивная мощность привязана к напряжению, как обсуждалось выше, это один из инструментов, который National Grid ESO использует для управления напряжением.

Почему необходимо управлять напряжением?

В сети передачи линии электропередач вызывают потери при передаче, поскольку они имеют сопротивление. В периоды низкого спроса (например, ночью) мощность и ток в сети уменьшаются. Когда ток низкий, падение напряжения, возникающее из-за этих потерь при передаче, меньше, чем обычно, поэтому при передаче теряется меньше напряжения. Результатом является локализованное высокое напряжение. Покупка реактивной мощности в этих местах является одним из способов, которым ESO может поглотить это избыточное напряжение.

Рисунок 4: Напряжение обратно пропорционально току, потребляемой мощности и потерям напряжения

Основные выводы

Реактивная мощность является важным инструментом для поддержания напряжения нашей системы передачи в безопасных пределах. Спрос становится более изменчивым между пиковыми и непиковыми периодами. Это привело к повышению уровня напряжения в некоторых регионах Англии, особенно в ночное время, которое необходимо снизить за счет поглощения реактивной мощности.

Поскольку мы обезуглероживаем электрические сети, компания National Grid ESO изучает новые источники реактивной мощности вместо традиционных тепловых электростанций. Подробнее об этом в нашем предстоящем более подробном обзоре этих тендеров реактивной мощности и роли, которую сыграли батареи!

Как это работает Управление сетью Рынки НГ ЕСО Быстрые взятия Правила и политика Реактивная сила Напряжение более меньше

Почему реактивная мощность влияет на напряжение?

Почему реактивная мощность влияет на напряжение? Предположим, у вас есть (слабая) энергосистема с большой реактивной нагрузкой. Если вы внезапно отключите нагрузку, вы испытаете пик напряжения.

Во-первых, нам нужно определить, что именно запрашивается. Теперь, когда вы заявили, что речь идет об энергосистеме коммунального масштаба, а не о выходе операционного усилителя или чего-то еще, мы знаем, что означает «реактивная мощность». Это сокращение используется в электроэнергетике. В идеале нагрузка на систему должна быть резистивной, но на самом деле она частично индуктивная. Они разделяют эту нагрузку на чисто резистивную и чисто индуктивную составляющие и называют то, что подается на сопротивление, «активной мощностью», а то, что подается на индуктивность, — «реактивной мощностью».

Это приводит к некоторым интересным вещам, например, к тому, что конденсатор на линии передачи является генератором реактивной мощности. Да, это звучит забавно, но если вы будете следовать приведенному выше определению реактивной мощности, все будет последовательно и никакие законы физики не будут нарушены. На самом деле конденсаторы иногда используются для «генерации» реактивной мощности.

Фактический ток, выходящий из генератора, отстает от напряжения на небольшой фазовый угол. Вместо того, чтобы думать об этом как о величине и фазовом угле, он рассматривается как два отдельных компонента с отдельными величинами, один с фазой 0, а другой с отставанием на 9фаза 0°. Первый — это ток, вызывающий активную мощность, а второй — реактивную мощность. Два способа описания общего тока по отношению к напряжению математически эквивалентны (каждый из них можно однозначно преобразовать в другой).

Итак, вопрос сводится к тому, почему ток генератора, который отстает от напряжения на 90°, вызывает падение напряжения? Я думаю, что есть два ответа на этот вопрос.

Во-первых, любой ток, независимо от фазы, по-прежнему вызывает падение напряжения на неизбежном сопротивлении в системе. Этот ток пересекает 0 на пике напряжения, поэтому можно сказать, что он не должен влиять на пик напряжения. Однако прямо перед пиком напряжения ток отрицателен. На самом деле это может вызвать немного более высокий кажущийся (после падения напряжения на последовательном сопротивлении) пик напряжения непосредственно перед пиком напряжения холостого хода.
