Принцип работы оптического рефлектометра (OTDR)

  1. Главная

Оптический рефлектометр (OTDR) – это измерительный прибор, предназначенный для определения расстояния до неоднородностей показателя преломления оптического волокна: сварных соединений, макро изгибов, коннекторов, обрывов и т д. Его работа основана на детектирование отраженных сигналов вследствие Релеевского рассеяния и Френелевского отражения.

В ходе диагностики оптического волокна, оптический рефлектометр посылает в него зондирующий импульс.

Зондирующий импульс – это световой импульс определенной амплитуды и длительности. Его характеристики во многом определяют максимальную протяженность измеряемой линии и разрешающую способность измерения.

Одновременно с запуском зондирующего импульса, рефлектометр начинает отсчет времени. Распространяясь по оптическому волокну, импульс сталкивается с различными препятствиями (повреждениями, неоднородностями), от которых происходит отражение части  сигнала. Отраженный сигнал распространяется в обратном направлении и время его поступления на вход рефлектометра фиксируется.

Все неоднородности показателя преломления в рефлектометрии называются “События”. В свою очередь, события делятся на отражающие (вызванные Френелевским отражением) и неотражающие (вызванные Релеевским рассеянием)

Принцип работы оптического рефлектометра (OTDR)

Рисунок 1 – Структурная схема оптического рефлектометра

В результате, время распространения сигнала до повреждения вычисляется как разделенное на два время прохождения импульса до повреждения и обратно.

Расстояние до события вычисляется по формуле: L = T * V, где Где T – время распространения импульса до события; V - скорость распространения импульса

Скорость распространения импульса в волокне вычисляется из формулы

Рисунок 2 – Формула определения показателя преломления

Используя показатель преломления n (выставляется в рефлектометре) и скорость распространения света в вакууме C0 (константа).

Результат измерения рефлектометр представляет в виде графика, называемого рефлектограммой.

Результат измерения рефлектометр представляет в виде графика, называемого рефлектограммой

Рисунок 3 – Типичная рефлектограмма

Подведя курсор к какому-либо событию, на нижней оси можно увидеть на каком расстоянии от точки измерения оно находится.

Чаще всего, результаты измерений в численном виде приводятся и в таблице событий, в которой указываются для каждого события:

  • номер события
  • потери, дБ (на отражающих и не отражающих событиях)
  • отражение, дБ (на отражающих событиях)
  • расстояние до события, км

Рефлектограмма

Рисунок 4 – Оптическая рефлектограмма с таблицей событий



Однако в таблицу в автоматическом режиме попадают только идентифицированные рефлектометром события. Вместе с тем, в ряде случаев рефлектометр не способен идентифицировать сварное соединение с малыми потерями, и приходится находить его на рефлектограмме в ручном режиме. Программное обеспечение некоторых рефлектометров позволяет добавить в таблицу найденное в ручном режиме сварное соединение.

Пример

При измерении 12 волоконного кабеля, выяснилось, что 10 волокон имеют по 3 сварки ( на расстоянии 4км, 8 км и 12 км). В 2-х остальных волокнах в автоматическом режиме обнаружено только 2 сварных соединения (на расстоянии 4  км и 12 км). Это вызвано тем, что сварные соединения получились очень хорошими. Вместе с тем, соединения на расстоянии 8 км есть на всех волокнах и ее необходимо показать в отчете. В этом случае, в программном обеспечении открывается рефлектограмма, выставляется курсор на расстояние 8 км и добавляется событие. На этом событии появляется возможность в ручном режиме измерить потери. После добавления такого события, информация о нем появляется в таблице событий и отчете. Таким же способом можно удалить ошибочно найденное событие (Фантом), которое иногда появляется вследствие переотражения сигнала от некачественного или грязного коннектора на входе рефлектометра.

Для получения корректных результатов потерь на событиях, необходимо проводить двусторонние измерения с последующем вычислении среднего значения на каждом событии.

Определение сварного соединения (макро изгиба) оптического волокна при помощи рефлектометра (OTDR)

Как известно, сварное соединение и макро изгиб, относятся к не отражающим событиям, то есть от этих событий не происходит отражения сигнала. Соответственно, для определения их местоположения оптический рефлектометр производит измерение рассеяния света (Релеевского рассеяния) в каждой точке волокна. Причем количество точек измерения является характеристикой АЦП рефлектометра и чем больше количество этих точек, тем больше разрешающая способность прибора.

В настройке рефлектометра присутствует такой параметр как «Порог по не отражающим событиям». Этот параметр определяет минимальный перепад уровня рассеяния, который будет восприниматься рефлектометром как не отражающее событие. Так, минимальное значение порога неотражающих событий у большинства оптических рефлектометров: 0,01 дБ. Это значит, что перепады со значением менее 0,01 дБ будут восприниматься как шумы, а перепады рассеяния более 0,01 дБ – как неотражающее событие, попадать в таблицу событий и обозначаться соответствующим значком (рис 4, события №2,3,4). На первый взгляд кажется, что настройка этого коэффициента не нужна и стоит использовать всегда минимально возможный порог, однако в случае наличия большого количества помех, возможно появление ложных событий, что может ввести измерителя в заблуждение.

Рефлектограмма

Рисунок 5 – Процессы, происходящие в месте сварки волокон различных производителей

На рисунке 5 продемонстрирован случай, когда волокно с большим количеством примесей сварено с волокном с меньшим количеством примесей. В этом случае при измерении слева направо, рефлектометр фиксирует резкое уменьшение уровня обратного рассеяния (Релеевского рассеяния) и идентифицирует событие как неотражающее с большими потерями. При измерении с обратной стороны, при переходе с одного волокна в другое уровень обратного рассеяния резко увеличивается, что идентифицируется как усиление. Естественно, в данном случае мы имеем дело не с реальным усилением, а с псевдо усилением. Поэтому для определения реальных потери на сварном соединении необходимо проводить двусторонние измерение, и вычислять среднее значение потерь на сварном соединении по формуле Асв сред = (А

св А-Б + А св Б-А)/2.

Определение разьёмного соединения (коннекторного) оптического волокна при помощи рефлектометра (OTDR)

Разъёмное соединение относится к отражающим событиям. Уровень отражения сигнала от коннекторного соединения описан в соответствующих стандартах и в вебинаре “Оптические разъемы: типы, установка, чистка”. Отраженный от такого соединения сигнал напрямую фиксируется оптическим рефлектометром и отображается на рефлектограмме и таблице событий см. рисунок 3, а также рис 4 (события № 1,5,6,7).

СМОТРИТЕ ТАКЖЕ:

Подписаться на рассылку статей


Как выбрать оптимальный оптический рефлектометр и не потратить много денег

Как выбрать оптический рефлектометр

Бурное развитие волоконно-оптических линий связи (ВОЛС) в последние десятилетия потребовало простых надежных приборов для диагностики оптических коммуникаций. Оптический рефлектометр (OTDR) — одно из самых распространенных устройств для проверки ВОЛС и обнаружения проблемных мест в оптоволоконных линиях связи. По каким критериям следует выбирать рефлектометр, чтобы он исправно выполнял свои функции и при этом не требовал чрезмерных финансовых вложений?

Рефлектометр — сила света

Рефлектометр направляет пучок лазерного излучения в оптоволокно, а затем измеряет параметры отраженного света, и таким образом анализирует характеристики оптического волокна. Так можно не только обнаружить, но и локализовать место разнообразных повреждений ВОЛС: плохой коннектор или разъем, излом кабеля, потери света, места плохой сварки и т. д.

Это очень эффективная технология, но у нее есть два серьезных ограничения. Прежде всего, зондирующий импульс рефлектометра отражается от всех коннекторов, включая первый, из-за чего «засветка» создает мертвую зону, в которой измерения невозможны. Данная проблема решается с помощью дополнительного отрезка оптического волокна (компенсационной катушки), который подключается к тестируемой линии. Мертвая зона приходится на это волокно, и линию можно тестировать целиком. Необходимо учесть протяженность линий, которые предполагается измерять, и выбрать правильную длину компенсационной катушки, — иногда длина может достигать нескольких километров.

Возможности рефлектометра и разные дизайны контейнеров для компенсационной катушки

Возможности рефлектометра и разные дизайны контейнеров для компенсационной катушки

Второе ограничение связано с тем, что разные типы оптоволокна имеют наибольший коэффициент отражения света на разных длинах волн. Разумеется, лучшим выбором кажется наиболее универсальный прибор, который может работать в широком диапазоне длин волн, например, от 850 нм до 1650 нм. В частности, универсальная измерительная платформа VIAVI MTS-8000 и набор модулей, способных решить практически любую задачу анализа ВОЛС.

Однако надо помнить, что расширение возможностей резко увеличивает стоимость прибора. При этом не всегда эти возможности необходимы. Часто для проверки, и даже паспортизации ВОЛС последней мили достаточно более простых решений, таких как оптический рефлектометр с функцией тестера и визуализатора повреждений Greenlee 930XC-20C-UPC-FC. А с задачами локализации повреждений на небольших ВОЛС справятся и бюджетные приборы отечественного производства, например КБ Связь Квант.

Выбор оптического рефлектометра: варианты

Рефлектометры VIAVI MTS-8000, Greenlee 930XC-20C-UPC-FC и КБ Связь Квант

Аналогичным образом обстоит дело с динамическим диапазоном — мощностью сигнала рефлектометра и его способностью обнаружить даже незначительное затухание оптического сигнала. На протяженных ответственных линиях это может обернуться серьезным ухудшением эффективности ВОЛС. Поэтому для их проверки используются более дорогие рефлектометры с широким динамическим диапазоном. В целом, для надежного тестирования достаточно рефлектометра с диапазоном примерно на 6 Дб больше, чем потери самой длинной оптической коммуникационной линии, которую придется обслуживать с помощью данного рефлектометра.

Это главные аспекты, которые необходимо учитывать в первую очередь при выборе рефлектометра. Однако на рынке множество моделей рефлектометров, и не всегда просто сделать выбор. К счастью, есть простой набор вопросов, ответив на которые, можно получить «портрет» прибора, лучше всего подходящие для определенного набора задач.

Правильные вопросы для выбора оптического рефлектометра

В первую очередь необходимо ответить на вопросы по использованию нового рефлектометра:

  • какие сети и тип оптоволокна будут тестироваться, например, многомодовое или одномодовое;
  • какую максимальную длину ВОЛС планируется проверять;
  • какие измерения ожидаются (для паспортизации ВОЛС, устранение неисправностей, регулярное техобслуживание)?

Ответ на эти вопросы уже значительно сузит круг поиска подходящего рефлектометра. Например, для многомодового оптоволокна используются длины волн 850 нм и 1300 нм, для одномодовых — 1310 нм, 1550 нм, а в случае тестирования PON дополнительно к 1310 нм и 1550 нм могут понадобиться длины волн 1490 нм и 1625 нм.

Если основной задачей рефлектометра является локализация повреждений, то покупка дорогого прибора может стать пустой тратой денег.

Однако в случае необходимости детальной диагностики ВОЛС и её паспортизации необходимо обращать внимание на профессиональные рефлектометры с большим динамическим диапазоном, малыми мертвыми зонами и хорошим ПО для обработки рефлектограмм и формирования отчета.

Также обязательно надо учесть аспекты непосредственно использования рефлектометра. В частности, размер и вес рефлектометра напрямую связаны с мобильностью бригады. Приборы с большим экраном (более 5”) чаще всего выбирают для работы в помещении или в составе передвижной лаборатории. Портативные приборы используются специалистами для работы на городских сетях. Такие приборы должны быть выполнены во влагозащищенном корпусе и иметь широкий диапазон рабочих температур.

Минимальное время работы на одной зарядке батарей желательно не менее 8 часов, чтобы выход для замеров не растянулся на два рабочих дня. Существенно сэкономит время возможность записи данных на цифровые носители для последующего анализа на компьютере.

Нередко в один корпус может быть вмонтировано несколько приборов: рефлектометр, тестер, визуализатор повреждений, анализатор оптического спектра, анализатор дисперсии и т.д.

Важным параметром является возможность расширения функциональных возможностей и обновления ПО рефлектометра в процессе эксплуатации, а значит, более дорогостоящее модульное решение в ряде случаев может быть более выгодной покупкой в долгосрочной перспективе.

Выводы

Рефлектометр — один из ключевых элементов обеспечения надежного функционирования ВОЛС. Поэтому правильный выбор данного устройства поддержит бесперебойную работу линий связи. Главное, при выборе рефлектометра рассмотреть все перечисленные выше аспекты использования, чтобы покупка оказалась действительно полезной и не привела к избыточным тратам.

Цены на оптические рефлектометры

Выбор оптического рефлектометра: варианты



Оптический рефлектометр, как это работает? Что такое поверка?

 Как работает оптический рефлектометр?

Принципиальная схема оптического рефлектометра показана на рис. 1.

Рис. 1. Схема оптического рефлектометра (взято из книги: Листвин А.В., Листвин В.Н. Рефлектометрия оптических волокон, М., 2005).

Основные компоненты рефлектометра: лазер на определенную длину волны, оптический разветвитель, соединенный с фотоприемником и с выходным оптическим разъемом рефлектометра. Прошу извинить за краткость изложения, подробнее изучить работу рефлектометра можно здесь. Когда излучение лазера через выходной оптический разъем рефлектометра попадает в исследуемое оптическое волокно, наблюдается эффект так называемого Рэлеевского рассеяния, см. рис. 2.

Рис. 2. Иллюстрация Рэлеевского рассеяния на неоднородностях в оптическом волокне.

Всякая плотная среда содержит в себе молекулы вещества, микро- и наноскопические области со слегка отличающимися оптическими характеристиками (неоднородности). Лазерное излучение, распространяясь по такой среде, испытывает многочисленные преломления на границах этих областей, то есть, рассеивается. При этом часть излучения рассеивается в обратном направлении. Это излучение попадает через оптический разветвитель на фотоприемник (см. рис. 1). Фотоприемник вырабатывает слабый ток, который усиливается специальной микросхемой и преобразуется в «единички» и «нули» микросхемой АЦП. А дальше происходит самое интересное! Программное обеспечение рефлектометра строит из «единичек» и «нулей» красивые картинки – рефлектограммы. А почему этим картинкам можно верить? Каким образом лазерный луч, пройдя через тысячи искажений на неоднородностях при распространении до конца оптического волокна, затем пройдя эти же неоднородности в обратном направлении, донес до фотоприемника достоверную информацию о характеристиках волокна? Кто сказал, что из суммы сигналов, попавших на фотоприемник, можно правильно восстановить слагаемые сигналы? В этом и состоит «секрет» устройства рефлектометра.

Специалисты, разрабатывающие программное обеспечение (ПО) для оптических рефлектометров, стоят «на плечах гиганта». Это норвежский математик Нильс Абель, доказавший теорему о том, что если функция имеет определенный вид и удовлетворяет ряду ограничений, то по значению интеграла можно однозначно восстановить подынтегральную функцию, то есть, по сумме восстановить слагаемые. Жутко небрежная формулировка, простите. Главное, чтобы Вы поняли: ПО рефлектометра решает некорректную математическую задачу – по сумме сигналов на фотоприемнике восстанавливает распределение этих сигналов вдоль оптического волокна.

Поэтому, главное отличие рефлектометров друг от друга не в параметрах лазеров или размерах дисплея, а в модели волокна, заложенной в ПО, в алгоритмах восстановления распределения неоднородностей вдоль волокна. Теперь Вам будет понятно, почему на одних рефлектометрах сварка волокон видна, а на других – нет. ПО разное!

Теперь вопрос: а почему можно продавать рефлектометры с разным ПО, дающим разные результаты измерений одной и той же линии? В чем смысл сертификации рефлектометров как средств измерения?

Давайте разберемся. В соответствии с методикой поверки оптических рефлектометров Р 50.2.071-2009 проверяются следующие параметры:

  1. Определение рабочих длин волн оптического излучения на выходе рефлектометра
  2. Определение диапазона измерений длины и основной абсолютной погрешности измерений длины
  3. Определение динамического диапазона измерений ослабления
  4. Определение основной абсолютной погрешности рефлектометра при измерениях ослабления
  5. Определение мертвой зоны при измерениях ослабления и положения неоднородности
  6. Определение длительности зондирующих импульсов

Как видите, проверка ПО не производится. Следовательно, Вам и только Вам решать, какой рефлектометр лучше подходит для решения поставленной перед Вами задачи. Берите рефлектометр на тестирование или обращайтесь сюда.

Как получить рефлектограмму? Нужно подключить исследуемое оптическое волокно к выходному разъему рефлектометра (см. рис. 3). Естественно, волокно должно быть оконцовано разъемом соответствующего типа: FC sm (см. рис. 3).

Рис. 3. Выходной разъем оптического рефлектометра FC sm.

Если исследуемый кабель оконцован (разделан, заведен в кроссовую панель, подключен к кроссовому полю), то подключиться к кабелю просто. Берем патчкорд из комплекта рефлектометра и соединяем разъем рефлектометра с портом на кроссе. А если кабель на барабане? Куда подключаться?

Рис. 4. Конец оптического кабеля на барабане. Защитный колпачок.

Кабель нужно разделать с помощью набора инструментов. Затем волокно нужно оконцевать разъемом. Тут есть два решения. Если есть в наличии сварочный аппарат, то удобно приварить к исследуемому волокну пигтейл FC sm и провести измерения. Второй способ – оконцевать волокно с помощью устройства УП-125. Правда, оно стоит как половина сварочного аппарата. Есть более экономичное решение – адаптер «голого» волокна АГВ-3. Примечание: ещё понадобится скалыватель. Адаптер АГВ-3 – простое устройство, но требует большой аккуратности, так как адаптер с волокном придется включать во внешний разъем рефлектометра (см. рис. 3). При небрежном обращении можно испортить разъем, и дальнейшая работа с рефлектометром станет невозможной. Защитить разъем рефлектометра можно с помощью FM адаптера. Итак, подключились, нажали «Test», получили рефлектограмму. Как её расшифровать, понять, какие события имеются в линии?

Рис. 5. Общий вид рефлектограммы (взято из книги: Листвин А.В., Листвин В.Н. Рефлектометрия оптических волокон, М., 2005).

Продолжение следует…

В этой категории нет товаров.

Как выбрать оптический рефлектометр – раскрываем секреты

  1. Статьи

С выбором рефлектометра (OTDR) рано или поздно сталкивается каждая компания, занимающаяся строительством или обслуживанием оптических линий (ВОЛС).

Как всегда, перед тем как выбирать любой измерительный прибор, необходимо четко представлять задачи, которые он должен выполнять. В зависимости от поставленных задач отличаются критерии, согласно которым стоит выполнять подбор устройства. Также стоит определиться с типом оптического волокна, которое будет диагностироваться (одномодовое – SM или многомодовое - ММ) и рабочими длинами волн 850, 1300, 1490, 1550, 1625, 1650 нм. Естественно, чем больше рабочих длин волн в рефлектометре, тем лучше. Вместе с тем, каждая новая длина волны – это дополнительный лазер в конструкции прибора, что влечет за собой существенное повышение стоимости.

Важнейшим параметром при выборе оптического рефлектометра является набор его рабочих длин волн. Конечно, чем больше рабочих длин волн – тем лучше. Однако каждая новая длина волны – это удорожание прибора, соответственно необходимо подбирать прибор только с теми характеристиками, которые действительно нужны в работе.

Более подробно назначение каждой из рабочих длин волн оптического рефлектометра описано в статье “Рабочие длины волн оптического рефлектометра”.

Величина динамического диапазона рефлектометра показывает максимальное затухание линии, которую он способен увидеть полностью. Чем больше его значение – тем лучше, однако для оптимального соотношения характеристики/цена все же необходимо исходить из текущих задач. Динамический диапазон рефлектометра следует выбирать на 6-7 дБ больше, чем потери самой протяженной обслуживаемой ВОЛС. Подробнее о динамическом диапазоне рефлектометров читайте в статье “Динамический диапазон оптического рефлектометра – как выбрать?”

Мертвые зоны рефлектометра

Мертвые зоны возникают после каждого отражающего события на рефлектограмме (коннектор, трещина, обрыв). В характеристиках рефлектометров отражается мертвая зона, измеренная при минимальной ширине импульса. Чем меньше мертвая зона  – тем лучше. Однако и с этим параметром не стоит переусердствовать, ведь ее уменьшение тоже ведет к повышению цены, что не всегда оправдано. Сравнивать мертвые зоны различных рефлектометров будет корректно с привязкой к минимальной ширине зондирующего импульса приборов. Более подробно понятие и разновидности мертвых зон оптического рефлектометра описаны в статье “Мертвые зоны оптических рефлектометров”.

Выбор оптического рефлектометра для детальной диагностики оптических линий

Из тех приборов, которыми посчастливилось поработать автору, для решения этой задачи наиболее подходят: VIAVI (MTS-2000, MTS-400, MTS-4000, MTS-8000 с модулями выбранными в зависимости от необходимого набора длин волн и динамического диапазона), EXFO (700B, FTB-1, FTB-200v2, FTB-500 c модулями), Greenlee 930XC. Последний отличается тем, что производитель разделил функции между прибором и программным обеспечением. Сам прибор получился компактным, защищенным от влаги, пыли и ударов и удобным для быстрой диагностики линии в «полевых» условиях. Программное обеспечение же позволяет детально рассмотреть на большом экране рефлектограмму, полноценно ее проанализировать, добавить события найденные в ручном режиме и сформировать отчет.

В общем случае, приборы такого типа выполняют:

  • Детальную диагностику оптической линии
    • Определение вносимых потерь на всех сварных соединениях вне зависимости от величины потерь на них
    • Определение уровня отражений от коннекторных соединений
  • Составление КОРРЕКТНОЙ таблицы событий в автоматическом режиме
  • Возможность наложения и анализа нескольких рефлектограмм одновременно
  • Возможность редактирования таблицы событий (добавление новых событий, обнаруженных в ручном режиме, удаление фантомных событий)
  • Формирование отчетов об измерениях
  • Локализация повреждений

Чаще всего такие приборы используются интеграторами (требуется формирование отчетов для предоставления заказчикам) и компаниями, обслуживающими оптические линии большой протяженности.

Выбор оптического рефлектометра для локализации повреждений ВОЛС

Данная задача не предполагает глубокого анализа всех событий трассы. Чаще всего для ее решения достаточно локализации наиболее весомого повреждения: обрыв, макроизгиб, очень плохая сварка или коннектор. Оптические рефлектометры, применяющиеся для решения подобных задач имеют наиболее низкий ценовой диапазон, они не способны корректно построить таблицу событий, сделать редактируемый отчет, определить не только плохие, но и хорошие сварные соединения. Но с локализацией повреждения такие рефлектометры справляются. Зачастую такого функционала в соизмерении с низкой ценой рефлектометра достаточно мелким интернет провайдерам, которые и являются основными потребителями подобных решений.

СМ. ТАКЖЕ:

Подписаться на рассылку статей


Как применяют оптические рефлектометры

Как применяют оптические рефлектометрыНесмотря на оригинальность всех ранее рассмотренных приборов для проведения измерений на волоконно-оптических линиях связи, оптические рефлектометры (OTDR) превосходят их по сложности, диагностическим возможностям и, разумеется, по цене. Они существенно упрощают локализацию неисправностей - на рефлектограмме видны все неоднородности оптического волокна (сростки, точки коммутации и т. п.). В ряде случаев эти работы без рефлектометра вообще невозможно выполнить (например, в случае бронированных, уложенных в каналы или грунт оптических кабелей). С помощью рефлектометра можно измерить такие параметры, как погонное затухание, возвратные потери, величину отраженного сигнала. А сравнение текущей рефлектограммы с полученной ранее и сохраненной эталонной позволяет мгновенно выявить возникшие с течением времени отклонения в параметрах линии. Можно сказать, что рефлектометр - незаменимый прибор.

Как применяют оптические рефлектометрыОднако принцип определения потерь рефлектометром отличается от того, как осуществляются измерения с помощью источника излучения и измерителя мощности. Поскольку величина потерь устанавливается косвенно, то, будучи прекрасным средством поиска точек с высокими потерями, этот прибор не обеспечивает требуемой точности при измерении затухания. Он не позволяет тестировать установленные на концах линии соединители. Ошибки диагностики, связанные с этими фактами, весьма распространены. Поэтому, справедливости ради, стоит отметить, что при всей незаменимости рефлектометра его одного явно недостаточно для проведения всего комплекса измерений на волоконно-оптической линии. Таким образом, при тестировании линии можно ограничиться измерением потерь и обойтись без рефлектометра, но недостаточно снять только рефлектограмму без измерения потерь. Для повышения точности и достоверности результатов тестирования диагностику линии лучше с помощью рефлектометра провести с обоих ее концов.

Как применяют оптические рефлектометрыУ оптических рефлектометров есть и другие слабые стороны. Они полностью повторяют перечень недостатков рефлектометров для металлических кабелей. Во-первых, это высокая стоимость приборов и их обслуживания (калибровки). Во-вторых, наличие мертвых зон (которые могут составлять десятки метров). И в-третьих, высокие требования к квалификации оператора (неопытному специалисту читать рефлектограммы чрезвычайно сложно).

Роль оптического рефлектометра в комплексе измерений на волоконно-оптической линии достаточно высока, что заставляет присмотреться к описываемым приборам повнимательнее. Этого требует и существенный разброс по ценам и функциональному набору представленных на рынке моделей.

Как применяют оптические рефлектометрыПринцип действия всех рефлектометров прост: они посылают в линию импульсы излучения и регистрируют поток обратного рассеивания. В результате обнаруживаются все неоднородности на пути распространения света, определяются их величина и место расположения. Разница между приборами заключается в используемом методе измерения, средствах обработки и отображения результатов, наборе сервисных функций и конструктивном исполнении.

Как применяют оптические рефлектометрыСамым примитивным устройством является рефлектометр с цифровым отображением информации, возможности которого ограничены измерением дальности на сравнительно небольших расстояниях (до 30 км) до неоднородности. Его чаще всего называют оптическим локатором или локатором неисправностей. Более развитые оптические локаторы могут измерять и поочередно отображать расстояния до нескольких (до 100) неоднородностей, потери в каждой из них, общее количество неоднородностей и т. п.

Как применяют оптические рефлектометрыНаиболее мощными рефлектометрами, где функциональные возможности реализованы в полной мере, считаются модульные рефлектометры. А близкие к ним по мощности лабораторные рефлектометры мало пригодны для полевых измерений в силу своих массогабаритных показателей и питания от сети. Модульные же рефлектометры обеспечивают высокую мобильность, поскольку изготовлены на основе специализированных портативных персональных компьютеров. Пользовательский интерфейс обычно представлен в виде раскрывающихся диалоговых меню, а управление осуществляется с помощью сенсорного экрана. Часто предусматривается возможность применения широкого набора периферийных устройств (клавиатуры для ввода текстовой описательной информации, модема или сетевого адаптера для обмена данными, накопителя для дисков 3,5", мини-принтера для распечатки результатов и т. п.), часть из которых может быть выполнена как сменные модули. Точно так же сделаны и измерительные блоки для различных длин волн. Кроме того, рефлектометр может иметь сменные модули, реализующие дополнительные функции (оптического тестера, телефона, анализатора спектра излучения и т. п.), обычно выполняемые другими приборами. Приобретать такое оборудование можно частями, начиная с самого необходимого, расширяя набор модулей в соответствии с возникающими задачами.

Как применяют оптические рефлектометрыРяд модульных рефлектометров выпускается в виде приставки, сопрягаемой с обычным ноутбуком по последовательному интерфейсу или через слот PCMCIA. Некоторые из этих приборов не могут работать без ноутбука, другие же предоставляют пользователю компромисс: автономно они могут только проводить измерения и отображать ограниченный набор параметров на встроенном цифровом дисплее (т. е. работать как оптические локаторы), а после подключения к ноутбуку превращаются в полнофункциональный рефлектометр.

Как применяют оптические рефлектометрыБолее экономичны функционально полные мини-рефлектометры. Хотя они и не обеспечивают такой гибкости, как модульные рефлектометры, но самодостаточны и обладают всеми необходимыми функциями для проведения измерений на оптическом кабеле. Главное при выборе прибора - заранее учесть все виды измерений и сервисных функций, которые могут потребоваться при его эксплуатации, так как расширить имеющийся набор в дальнейшем невозможно. Выбирая рефлектометр, следует изучить и все важнейшие характеристики рассматриваемых образцов.

Как применяют оптические рефлектометрыСреди полезных функций рефлектометров нужно отметить масштабирование по обеим осям, автоматический выбор диапазона по дальности и зондирующего импульса, ввод текстовой пояснительной информации, хранение результатов и обмен с компьютером, режим сравнения рефлектограмм.

Как применяют оптические рефлектометрыВажнейший параметр - динамический диапазон рефлектометра, который зависит от энергии зондирующего  импульса и чувствительности приемника. Именно он и определяет максимальную длину исследуемого рефлектометром оптического волокна. От его значения (обычно - 20-46 дБ) зависит стоимость прибора. При сопоставлении устройств по этому параметру нужно быть крайне осторожным, так как его иногда представляют в различных величинах.

Как применяют оптические рефлектометрыОсобое внимание следует обратить и на разрешающую способность по уровню оптического сигнала и дальности (или пространственную разрешающую способность). Последний параметр связан с длительностью используемого зондирующего импульса и, наряду с точностью измерения по дальности, определяет точность локализации неисправности. Рефлектометр должен обеспечивать возможность автоматического или ручного выбора длительности импульса для достижения компромисса между необходимой дальностью и разрешающей способностью: чем выше энергия импульса (т. е. чем больше его длительность), тем больше дальность, но и хуже разрешающая способность. Отметим, что точность измерений по дальности и линейность зависят от стабильности внутренних тактовых генераторов. Точность по дальности зависит также от точности определения коэффициента преломления исследуемого оптического волокна (его значение применяется для расчета расстояния).

Как применяют оптические рефлектометрыЕще один параметр рефлектометра - величина мертвых зон, в пределах которых фиксация потока обратного рассеяния невозможна. Мертвые зоны зависят от длительности светового импульса (до его окончания приемник не в состоянии зарегистрировать излучение) и динамического диапазона (импульс, отраженный от неоднородностей с высоким коэффициентом отражения, вызывает насыщение приемника, и ему требуется время на восстановление). Для устранения эффекта мертвой зоны используется внешняя или встроенная в рефлектометр удлинительная катушка.

Как применяют оптические рефлектометрыДля получения качественной рефлектограммы необходимы удлинительная катушка в месте подключения рефлектометра (иначе соединитель окажется в мертвой зоне) и коммутационный кабель на другом конце (чтобы измерить потери в дальнем соединителе). Оба кабеля должны быть того же типа, что и используемый оптический кабель. При тестировании линии протяженностью до 2 км, и тот и другой должны иметь длину 75-100 м. Учитывая, что такой отрезок кабеля хранить непросто, удлинительные катушки для удобства эксплуатации поставляются смонтированными в защитных корпусах различного вида.

Как применяют оптические рефлектометрыВо время проведения пусконаладочных работ могут потребоваться аттенюаторы. Для работ Как применяют оптические рефлектометрыпредлагается чрезвычайно широкая гамма этих устройств самой различной конструкции. Фиксированного затухания добиваются за счет применения шнуров с нормированным затуханием. Того же результата можно достичь с помощью колец, которые устанавливаются на соединитель и обеспечивают воздушный зазор между сердечниками оптических соединителей.

Регулируемый уровень затухания получают, используя ступенчатый аттенюатор, уровень затухания в котором пропорционален числу уложенных в пазы витков шнура. Свои решения имеются и для случаев, когда требуется плавная регулировка затухания, вносимого аттенюатором в тракт. Такую возможность обеспечивают соединители (вилки со шнуром или розетки) с регулируемым зазором. Еще одна разновидность аттенюаторов: регулируемые Она выполняется в виде приборного блока.

Видео:



См. также:



Рефлектометр. Виды и устройство. Работа и применение. Как выбрать

Рефлектометр представляет собой специальное устройство, которое предназначено для нахождения дефектов в кабельных линиях с помощью локационного метода. За счет того, что данный прибор направляет импульсы по проводу, можно находить и классифицировать разрывы, короткое замыкание и другие типы повреждений. Появление подобных приборов было вызвано использованием цифрового формата и отказом от аналоговой передачи данных. Поэтому появилась нужда в качественной передаче информации, ведь в аналоговой телефонии было достаточно того, что абонент просто слушает другого. Шумы и трески на линии считались обычным явлением.

Однако сигнал цифрового качества должен доставляться полностью, наличие проблем с кабелем может приводить к потере части информации, вследствие чего связь имеет нестабильность. Поэтому и появилась необходимость проверять и исправлять минусы кабелей, а значит без рефлектомерных устройств здесь не обойтись. При помощи таких приборов удается быстро обнаружить и устранить проблемы с кабелем.

Виды

Рефлектометр имеет два основных вида. Одни модели используются для проводов, другие применяются для оценки параметров оптических кабелей, передающих сигнал с большой скоростью и минимальными потерями. Поэтому рефлектометры классифицируются на импульсные и оптические устройства.

Импульсные также имеют два основных вида. Это определяется тем, для чего они применяются. Устройства для проводов могут классифицироваться на узкополосные и широкополосные. Вид прибора зависит от того, какой тип приемного блока применяется в их конструкции. В большинстве случаев применяется узкополосный блок. Вызвано это тем, что в этом случае задействуется узкополосный усилитель, что позволяет снизить мощность, в том числе и цену устройства.

Широкополосные устройства, используемые для кабелей, позволяют снизить степень шумов до минимальных показателей. Данный параметр лучше всего подойдет для использования прибора на большой дальности. Это вызвано тем, что в устройстве нет схемы выборки хранения, что свойственно узкополосным приборам. В то же время следует учитывать, что невозможно использовать подобные устройства на коротких расстояниях, так как нет возможности подать импульс на малую дальность. Широкополосное устройство работает по принципу измерения скорости прямого движения импульса, а также скорости обратного перемещения, при встрече с неоднородностью в кабеле.

Оптические используются для оптических кабелей. В целом они довольно схожи с импульсными приборами, однако у них есть некоторые отличия. Главная особенность оптических приборов в том, что по кабелю отправляется не электроимпульсы, а световые импульсы. Данный прибор можно задействовать с целью диагностических работ при проверке линий связи, включая проверку сигнальных и силовых проводов.

Исходя из мощности, дальность применения этих приборов может составлять в пределах 10000-50000 метров. С их помощью можно найти обрывы, определить наличие короткого замыкания, отводов и так далее. К тому же рефлектометр можно подключить к ПК, что позволяет сохранить итоги измерений и провести их обработку.

Устройство
Оптический рефлектометр имеет следующие основные элементы:
  • Дисплей, куда выводится полученная информация.
  • Блок обработки.
  • Блок управления.
  • Импульсный лазер.
  • Приемный преобразователь.
  • Разветвитель.

Импульсный лазер создает световые импульсы определенной мощности и длительности. Данные параметры зависят от блока управления, который задает ток накачивания для лазера. Лазер вырабатывает импульсы, которые по времени составляют от одной наносекунды до 10 микросекунд.

Импульсы, создаваемые блоком управления, имеют частоту, которая задается вручную, любо определяется автоматизированным способом в зависимости от длины исследуемого участка кабеля. В тот же момент времени на блок обработки направляются синхронизирующие импульсы.

Световые импульсы направляются на кабель через разветвитель, который имеет входящие и выходящие порта. Через входные порты соединяются лазер и преобразователь. А через выходной порт подключается кабель, который исследуется.

Обратный сигнал, который возвращается из кабеля, принимается фотоприемником преобразующего устройства. В результате происходит преобразование оптических сигналов в электрические.

Чтобы увеличить полученный сигнал, применяется предусилитель, который монтируется вместе с фотоприемником.

Далее сигнал направляется в блок обработки. В нем электросигнал обрабатывается, после чего создается рефлектограмма, которая направляется на дисплей. К тому же в указанном блоке выполняется обработка рефлектограммы и проводятся измерения. В современных устройствах блок обработки включает цифровой блок и преобразователь, который переводит аналоговый сигнал в цифровой.

Чтобы снизить уровень шумов и расширить диапазон, в блоке обработки накапливаются данные от огромного количества отраженных сигналов. Преобразованная рефлектограмма направляется на дисплей или блоки автообработки, после чего на дисплее высвечиваются итоги измерений. Они могут сохраняться в памяти или сравниваться с другими данными, которые хранятся в памяти.

Принцип действия
  • Устройство подключается к проводу. Лазер создает короткий электроимпульс, который начинает двигаться по проводу.
  • Если при прохождении сигнала в кабеле имеется обрыв или другое препятствие, то происходит отражение сигнала. При этом параметры отраженного сигнала зависят от характеристик препятствия, которые привели к его отражению.
  • Прибор фиксирует отраженный сигнал и измеряет его параметры. Выполняется сравнение полученного сигнала с его начальными показателями. В расчет также принимается время, потраченное на прохождение сигнала по кабелю.
  • В памяти прибора имеются программы, которые анализируют полученные данные, а также определяют расстояние, на котором располагается помеха и ее характер.
  • Переработанная информация отправляется на дисплей, где пользователь видит все показатели помех и расстояние до них.

Если вкратце, то пользователю необходимо подсоединить прибор к исследуемому кабелю, после чего нажать кнопку. Все остальное прибор делает сам и выводит полученный результат на экран. Останется только проанализировать полученную информацию и устранить возникшую проблему. При необходимости рефлектометр можно подсоединить к ПК, чтобы сохранить полученные результаты или провести сравнение с уже имеющейся информацией.

Применение

Рефлектометр позволяет:
  • Найти места повреждения в кабельной линии, а также обнаружить наличие неоднородностей.
  • Определить характер повреждений, в числе которых может быть обрыв, короткое замыкание и тому подобное.
  • Измерить коэффициент укорочения в линии в том случае, когда длина кабеля известна.
  • Определить расстояние до точки, где жилы перепутались в кабеле.
  • Найти места замыканий кабеля.
  • Определить наличие плавающих дефектов.
  • Отыскать параллельные отводы и тому подобное.
Рефлектометр может применяться для:
  • При прокладки и надежной эксплуатации силовых кабелей.
  • Для прокладки и надежной эксплуатации линий связи.
  • Установки и надежной эксплуатации радиочастотных кабелей, кабелей сигнализации, управления, контроля и так далее.
  • Прокладки и надежной эксплуатации в кабельном телевидении, в компьютерных сетях, в системах связи, телекоммуникаций и тому подобное.
  • Измерения длины проводов на производстве и при их продаже.
Как выбрать

  • Рефлектометр следует подбирать с учетом того, в каких целях он будет использоваться. Сегодня существует огромное количество моделей приборов с различными технико-эксплуатационными характеристиками, что позволяет подобрать прибор с оптимальным функционалом.
  • Также необходимо учитывать параметры среды, где эти приборы будут применяться. Это могут быть стандартные условия предприятий и лабораторий, условия с повышенной влажностью, которая может доходить до 90%. Также устройства могут применяться с целью их использования на выездных и полевых работах. Также это могут быть устройства, которые встраиваются в измерительные стенды.
  • При выборе прибора следует учитывать динамический диапазон устройства, разрешение по расстоянию, и возможность назначения порогов. Динамический диапазон представляет максимальную длину, на которой можно измерить необходимые параметры. Чем данный показатель будет выше, тем лучше. В результате можно будет подобрать лучшую модель, которая подойдет для конкретной цели.
  • Также следует учесть набор рабочих длин волн устройства. Чем их будет больше, тем устройство будет более функциональным. В то же время следует учитывать и то, что и цена устройства в данном случае будет выше. Поэтому в первую очередь следует определиться, какие длины волн Вам потребуются для работы.
  • Параметры мертвых зон относительно затухающих и отраженных сигналов. Желательно, чтобы их было меньше, что позволит построить более точную рефлектограмму.
  • Следует также учесть дальность световых импульсов, диапазон измеряемого расстояния, количество отсчетов и применяемое программное обеспечение в устройстве.
Похожие темы:

Оптический рефлектометр — Циклопедия

Оптический рефлектометр Yokogawa AQ 7275

Опти́ческий рефлекто́метр (англ. OTDR, Optical Time Domain Reflectometer) — измерительный прибор предназначенный для регистрации параметров и выявления дефектов в волоконно-оптических линиях связи (ВОЛС).

[править] Принцип действия рефлектометра

Принцип работы рефлектометра основан на анализе отражённых оптических импульсов, излучаемых лазером в оптическое волокно.

Измерения проводимые с помощью оптического рефлектометра основано на явлении обратного отражения (от коротких импульсов света введённых в волокно), вызванные различными неоднородностями или дефектами оптического волокна на всём его протяжении.

Короткие импульсы лазера излучающего в инфракрасной (ИК) области спектра, распространяясь вдоль оптического волокна, испытывают поглощение в волокне, а так же отражения и затухания на любых неоднородностях волоконно-оптической линии.

Оптический импульс от лазерного излучателя вводится в волокно через направленный ответвитель. Этот импульс распространяется по волокну теряя со временем свою интенсивность в соответствии с коэффициентом затухания волокна, а незначительная часть оптической мощности рассеивается и от любой неоднородности в волокне отражается обратно к источнику. Обратно отражённое излучение через направленный ответвитель попадает на фотодетектор, преобразуется в электрический сигнал, усиливается и непрерывно записывается через одинаковые малые интервалы времени. Таким образом получается большое количество измерений мощности отражённого сигнала выполненных в течении определённого времени. Зная скорость распространения данной длины волны в волокне несложно определить расстояние до каждой точки вызвавшей тот или иной отражённый сигнал. Для большей точности измерения и устранения шумов проводится серия измерений от нескольких десятков импульсов. Полученные данные обрабатываются и результат измерения выводится на графический дисплей. В результате на экране отражается график показывающий уровень отражённого сигнала от времени (или длины линии связи).

Измерение затухания с помощью рефлектометра основано на том эффекте, что коэффициент обратного рассеяния является постоянным для данного волокна, то есть в каждой точке волокна рассеивается назад одинаковое количество оптической мощности, но из-за затухания самого волокна на фотоприёмник рефлектометра попадает линейно уменьшающаяся оптическая мощность.

В случае дефекта волокна или в местах стыков (сростков) происходит резкое увеличение обратного излучения (отражения) и по времени фиксации этого излучения вычисляется расстояние до дефекта, стыка или обрыва волокна.

Длина волны излучения на которой производятся измерения с помощью рефлектометра зависит от типа исследуемого волокна и обычно производятся на длине волны света равной 0,85 или 1,31 мкм для многомодовых волокон и на длине волны света равной 1,31 или 1,55 мкм для одномодовых волокон.

По полученным данным формируется характеристика, называемая рефлектограммой. Анализ принятых импульсов позволяет однозначно определить длину волоконно-оптической линии, затухание сигнала в ней, включая потери на соединителях и коннекторах, расстояния до мест неоднородностей волокна, которые могут быть связаны с обрывом или изменением его структуры.

Современный оптический рефлектометр представляет собой сложный и дорогостоящий прибор, проводящий комплекс измерений в автоматическом режиме, самостоятельно вычисляющий все необходимые характеристики. При динамическом диапазоне 32-34 дБ дальность действия рефлектометра доходит до ~ 400 км.

Типичный вид рефлектограммы рабочей линии связи

Современный оптический рефлектометр обеспечивает:

  • проведение тестирования ВОЛП в автоматическом режиме (рефлектометр самостоятельно определяет оптимальные параметры для проведения измерений, анализирует полученные результаты и представляет информацию в виде рефлектограммы и подробной таблицы).
  • определение длины оптической линии и расстояний до точек неоднородностей оптического волокна (сростки, точки коммутации и т. п.)
  • расчёт затухания в линии, величины возвратных потерь и величины отражённого сигнала.
  • определение мест повреждений ВОЛС.
  • вывод на экран, хранение во внутренней памяти и передачу на внешний носитель результатов измерения и тестирования для дальнейшего анализа.
  • формирование в электронном виде акта приёмосдаточных испытаний оптического кабеля.

[править] Конструктивное исполнение

Оптический рефлектометр может быть выполнен в виде:

  • самостоятельного устройства
  • приставки для совместной работы с компьютером или ноутбуком

OTDR Tester Оптический рефлектометр во временной области OPM Диапазон от 3 до 60 км Оптический инструмент fibra optica Fiber Tool | |

1310/1550 нм, 22/20 дБ SM OTDR с VFL OPM Источник света Волоконно-оптический OTDR Тестер оптического волокна Оптический рефлектометр во временной области

OTDR

1. С визуальным локатором неисправностей

2. С измерителем оптической мощности

3. С оптическим источником света

4. С сенсорным экраном

5.С ПО для печати отчетов об испытаниях

6. С сертификатом калибровки

7. С разъемами SC FC ST (разъем по умолчанию FC / UPC SC / UPC, при необходимости FC / APC SC / APC, пожалуйста, обратите внимание на нас)

Профессиональное оборудование для систем оптических сетей FTTx и Metro

Поскольку волоконная оптика играет все более важную роль в современных сетях электросвязи и кабельного телевидения, требования к строительству, тестированию и обслуживанию волоконно-оптических линий связи также становятся все более заметными.

Этот рефлектометр является уникальным продуктом, предназначенным в основном для строительства и обслуживания телекоммуникационных и кабельных сетей. Этот OTDR может широко использоваться при инженерном строительстве, техническом обслуживании и аварийном ремонте всех систем, связанных с волоконной оптикой. По сравнению с обычным рефлектометром этот рефлектометр более компактный и более простой для использования в полевых условиях.

Это портативный рефлектометр OTDR, компактный и легкий, удобный для переноски. Информация о событиях через цветной TFT-дисплей и возможности хранения данных.Через интерфейс USB тестовые данные могут быть загружены на ПК для облегчения последующей обработки, архивирования и печати.

Общие
Размер 190x84x52 мм
Дисплей Сенсорный экран IPS, 800x400px, 4 дюйма
Интерфейс 1 порт USB, порт 1xOTDR, порт 1xVFL, порт 1xPower Meter, 1x порт для зарядки
Источник питания 7.4 В / 4400 мАч (постоянный ток), от 100 В (переменный ток) до 240 В (переменный ток), 50 ~ 60 Гц
Аккумулятор Литиевая батарея (с сертификатом для воздушных перевозок)
Время работы: 8 часов①, Telcordia GR-196-COR
Энергосбережение Подсветка выключена
Автоотключение
Хранение данных Внутренняя память: 200 кривых
Язык Английский по умолчанию
Условия окружающей среды
Условия
Рабочая температура и влажность: -10 ℃ ~ + 50 ℃, ≤95% (без конденсации)
Температура и влажность хранения: -20 ℃ ~ + 75 ℃, ≤95% (без конденсации)
Степень защиты: IP65 (IEC 60529)
Принадлежности Стандарт: основной блок, адаптер питания, адаптер SC, адаптер ST, адаптер FC, шнур USB,
Руководство пользователя, сумка для переноски
Тестовый параметр
Ширина импульса от 5 нс до 20 мкс
Диапазон расстояний от 3 м до 60 км
Разрешение выборки Минимум 16 см
Точка отбора проб Максимум 65K
Линейность ≤0.-4 + разрешение выборки) (без погрешности IOR)
Подсветка экрана ≤99
Настройка IOR 1,0000 ~ 2,0000
Квартир km, kft, ft
Формат трассировки OTDR Telcordia universal, SOR, выпуск 2 (SR-4731)
OTDR: автоматическая или ручная настройка по выбору пользователя
Анализ событий волокна Пользовательские пороги PASS / FAIL:
-Отражающие и неотражающие события: 0.От 01 до 1,99 дБ (с шагом 0,01 дБ)
-Отражающая способность: от 0,01 до 32 дБ (с шагом 0,01 дБ)
-Конец / разрыв волокна: от 3 до 20 дБ (с шагом 1 дБ)

Визуальный локатор неисправностей:

Длина волны:

650nm

Выходная мощность VFL

> = 10мВт

Режим

CW, 1Гц, 2 Гц

Тип волокна

SM / MM

HTB1WjDpbEKF3KVjSZFEq6xExFXak

Измеритель оптической мощности

Диапазон измерения дБм

-70 ~ + 10 дБм

-50 ~ + 26 дБм

Диапазон длин волн (нм)

800 ~ 1650

Калиброванная длина волны

850нм, 1300нм, 1310нм, 1490нм, 1550нм, 1625нм (другая длина волны будет по запросу)

Детектор

InGaAs

Точность

<± 3% (-10 дБм 、 22 ℃)

Разрешение

Линейность : 0.1% , Нелинейность : 0,01 дБм

разъем

Сменный FC / PC SC / PC , (ST как опция)

HTB1YdC6bSWD3KVjSZSgq6ACxVXaW

Оптический источник света

Излучатель

FP-LD

длина волны (нм)

1310/1550 нм

Разъем

FC / PC (SC / ST в качестве опции)

Выходная мощность

≥-5 дБм

Стабильность выходного сигнала (дБм)

± 0.04 @ 20 ℃ @ 15 минут

Модуляция

CW / 270 Гц / 1 кГц / 2 кГц

Тип волокна

СМ

HTB1R46wbBKw3KVjSZTEq6AuRpXaE

HTB1NwTrbB1D3KVjSZFyq6zuFpXaq HTB1D6G3bUKF3KVjSZFEq6xExFXau

О доставке

1.ДОСТАВКА ПО ВСЕМУ МИРУ (кроме нескольких стран и APO / FPO).
2. Все заказы будут оперативно обработаны и отправлены в течение 3-5 дней после подтверждения оплаты. Время отпуска продлено.
3, пожалуйста, не ставьте 1-3 низкие оценки по доставке, потому что на доставку за границу будут влиять многие факторы, такие как таможенная обработка, почтовая забастовка и т. Д.
4. Мы отправляем товар только по подтвержденным адресам заказа, поэтому, пожалуйста, убедитесь, что адрес вашего заказа совпадает с адресом доставки.
5. Дополнительные способы доставки: авиа-отправление Почты Китая, воздушная почта столба Гонконга, ePacket, EMS, DHL, FedEx, UPS,

О возврате и возврате

1. Вы можете связаться с нами, а затем отправить товар обратно в течение 7 дней после доставки товара. Если товар находится в вашем распоряжении более 7 дней, мы бережно относимся к использованию и не будем предлагать вам возврат или замену.

2. Все возвращаемые товары должны быть в оригинальной упаковке. Кроме того, вы должны предоставить нам номер отслеживания доставки и конкретную причину возврата.
3. Мы предложим вам возврат или повторно отправим вам замену в соответствии с конкретными условиями и вашей волей после возврата товара.
4. Мы будем нести все расходы по доставке, если продукт сломан или не соответствует описанию на странице продукта.

О гарантии

Предоставляем гарантию 6-12 месяцев. Если товар неисправен, пожалуйста, сообщите нам в течение 3 дней с момента доставки. Все предметы должны быть возвращены в их первоначальном состоянии, чтобы иметь право на возврат или обмен товара.Товары, возвращенные через 15 дней с момента доставки, подлежат ремонту. Покупатель несет ответственность за всю стоимость доставки. При покупке это означает, что покупатель дал молчаливое согласие с политикой. Если у вас есть дополнительные подробности, пожалуйста, свяжитесь с нами, мы будем работать с вами, чтобы достичь беспроигрышного варианта.

О обратной связи

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.Невозможно решать вопросы, если мы не знаем о них!

Оптический рефлектометр OTDR AOR 500A 1310/1550 нм 28/26 дБ | рефлектометр временной области | оптический отдроптический рефлектометр

Оптический рефлектометр OTDR AOR-500A 1310 / 1550нм 28 / 26дБ

ОПИСАНИЕ

Этот усовершенствованный инструмент диагностики оптических волокон позволяет специалисту по оптоволоконным кабелям делать снимки оптоволоконной линии.OTDR посылает короткие световые импульсы по одному концу волокна с заданной частотой повторения. Свет, отраженный от разрывов волокна, и свет, непрерывно отраженный от самого волокна, возвращается обратно в OTDR, где прибор регистрирует оптическую мощность и время прихода. .Время прихода импульса из заданной точки в оптоволокне связано с его расстоянием от OTDR. С этой информацией OTDR графически отображает возвращаемую мощность в зависимости от расстояния. OTDR хорошо оснащены для устранения проблем, поскольку они позволяют визуально обнаруживайте отражающие события, такие как соединения и обрывы волокон, и неотражающие события, такие как сращивания и крутые изгибы, путем изучения графической трассы.Разница в мощности между двумя точками на трассе - это оценка оптических потерь.

ОСОБЕННОСТИ

· Автоматическое тестирование нажатием одной кнопки

· Простота эксплуатации для новичков и экспертов

· Интегрированный дизайн PALM, маленький и легкий, удобный для переноски

· Короткая мертвая зона (8 м)

· Высокая скорость обработки сигналов, короткое время тестирования и быстрый анализ

· Внутренняя память может хранить до 10000 осциллограмм

· Высококонтрастный цветной TFT LCD

· USB-порт для подключения к ПК

· Автоматическое обнаружение входного лазерного сигнала и функция самозащиты

· Встроенный VFL

· Удобное программное обеспечение для моделирования OTDR показывает подробную информацию о событиях

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

AOR500-S

AOR500-A

AOR500-B

AOR500-C

AOR500-B-S3S5S6

Динамический диапазон *

24 дБ / 22 дБ

28 дБ / 26 дБ

32 дБ / 30 дБ

36 дБ / 34 дБ

32 дБ / 30 дБ / 30 дБ

Макс.Расстояние **

80 км

100 км

120 км

140 км

120 км

Длина волны

1550/1310 нм

1550/1310 нм

1550/1310 нм

1550/1310 нм

1550/1310/1625 нм

Мертвая зона по событиям **

1,5 м

Мертвая зона по затуханию

8,0 м

Ширина импульса

10 нс, 25 нс, 50 ​​нс, 100 нс, 250 нс, 500 нс, 1 мкс, 2,5 мкс, 5 мкс, 10 мкс

Погрешность расстояния

± (0.8 м ± 0,001% * испытательное расстояние ± разрешение)

Разрешение убытков

0,001 дБ

Мин. Расстояние Разрешение

1 мес.

Разъем

FC

FC, SC

FC, SC

FC, SC

FC, SC

VFL

1 мВт

Хранение данных

> 10000 следов (стандартная SD-карта 1 ГБ)

Дисплей

3,5-дюймовый цветной ЖК-экран TFT

Интерфейс

USB

Аккумулятор

Встроенный аккумулятор

Время работы

> 10 часов (Bellcore TR-NWT-001138)

* ширина импульса 10 мкс, среднее время> 5 минут, SNR = 1,23 ± 2 градуса

** при 1550 нм, одно волокно без адаптера и сращивания внутри

** ширина импульса 10 нс, потери на отражение на клеммах> 40 дБ

ОБЩИЕ ХАРАКТЕРИСТИКИ

Размер (В * Ш * Г)

197 мм * 107 мм * 67 мм

Масса

Около 750 г

Температура хранения

-20 - +60 градусов, <90% относительной влажности

Рабочая температура

-10 - +50 градусов, <90% относительной влажности

ПРИНАДЛЕЖНОСТИ

Стандартный

OTDR Основной блок * 1

Кабель USB * 1

Адаптер переменного / постоянного тока со шнуром питания * 1

SD-карта * 1

Руководство по эксплуатации * 1

Сменный разъем SC * 1 (дополнительно для AOR500-S)

Сумка для переноски * 1

Сертификат калибровки * 1

Если у вас есть вопросы или вам нужна скидка, свяжитесь с нами.

.

Портативный мини-рефлектометр OTDR Тестер Визуальный локатор неисправностей оптического волокна | |

Характеристика:

1. Корпус имеет специальную конструкцию защиты, прочный и может работать в суровых условиях.
2. Он поддерживает двойное управление сенсорным экраном и клавишей и прост в использовании.
3. Линия оснащена световым датчиком и сигнализацией, чтобы избежать повреждения прибора сигнальным светом в тестируемом оптоволокне.
4. Встроенная функция определения места повреждения видимого красного света высокой мощности, высокая точность, чувствительный отклик.
5. Он в основном используется для измерения длины, потерь, качества соединения и других параметров различных оптических волокон и оптических кабелей.
6. Благодаря интерфейсу USB можно быстро осуществить передачу файлов и подготовку отчетов.
7. Выбор многоволнового диапазона длин волн и динамического диапазона может максимально удовлетворить требования заказчиков к высокой стоимости.
8. Интеллектуальное программное обеспечение для анализа может точно определять стыки, стыки и даже макроизгибы.
9. Универсальный оптический выходной разъем легко заменяется и может использоваться для различных тестов интерфейса.
10. Легко тестировать 5-метровый оптоволоконный патч-корд с автоматическим тестированием, ручным тестом, тестом слепых зон и другими режимами тестирования.
11. Он может широко использоваться при строительстве, техническом обслуживании и ремонте волоконно-оптических систем связи, а также при исследованиях, производстве и измерениях при производстве оптического волокна и оптического кабеля.

Спецификация:

Спецификация:
Состояние: 100% новый бренд
Тип товара: OTDR тестер
Материал: АБС-пластик

Модель JW3302B-US
Тип оптического волокна Одиночный режим
Центральная длина волны 1310нм / 1550нм (± 20нм)
Максимальный динамический диапазон (ДБ) 30 / 28дБ
Слепая зона событий 1.5 м / 4,9 футов
Слепая зона ослабления 10 м / 32,8 фута
Тип дисплея 3,5-дюймовый цветной ЖК-дисплей, сенсорный экран
Оптический интерфейс для FC / UPC (сменный SC)
Диапазон испытаний 500 м, 1 км, 2 км, 4 км, 8 км, 16км, 32км, 64км, 128km
Ширина импульса 10,30,50,100,275,500,1000,5000,10000ns
Точность дальности ± (1 м + интервал выборки +0.005% × расстояние)
Измерение затухания ± 0,05 дБ / дБ
Измерение отражения ± 4 дБ
Хранилище данных ≥ 1000 тестовых кривых
Коммуникационный интерфейс USB
Режим питания Адаптер переменного / постоянного тока: переменный ток: 100-240 В (1.5A), 50/60 Гц
Постоянный ток: от 18 В до 20 В (2 А)
Внутренний литий-ионный аккумулятор: 7,4 В, 4400 мАч
Время работы от аккумулятора ≥ 10 часов
Рабочая Температура -5 ℃ - 50 ℃
Температура хранилища -20 ℃ - 70 ℃
Относительная влажность 0 - 95 %, без конденсации
вес Прибл.1803 г / 63,6 унции
Размер 208x110x56 мм / 8,2x4,3x2,2 дюйма

Список пакетов:

1 x OTDR тестер

1 х черная сумка

1 х U диск

1 х сенсорный карандаш

1 х конвертер

1 х адаптер

1 х Английский Руководство

,

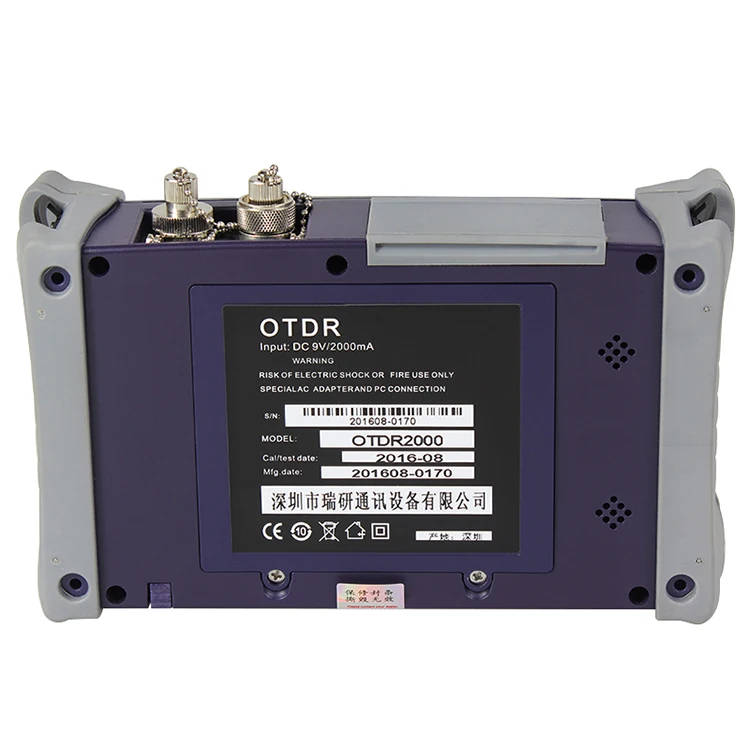

OTDR 2000 Оптический рефлектометр | |

Портативная оптическая рефлектометрия (OTDR) серии

OTDR-2000 - это новейший прибор для тестирования оптоволоконных кабелей FTTx. Он имеет легкий вес, элегантный внешний вид, небольшие размеры, простоту установки и обслуживания, встроенный аккумулятор большой емкости. Он предоставляет несколько встроенных тестовых длин волн и функции оптического тестирования, такие как визуальный локатор неисправностей (VFL). Как новый продукт, специально разработанный для тестирования сети FFTx, он предоставляет техническим специалистам на местах высочайшую производительность и услуги по обновлению.

Характеристики

Усовершенствованный антибликовый ЖК-дисплей, интерфейс дисплея хорошо виден при ярком свете

(VFL) Функция визуального определения места повреждения

Обеспечивает высокоскоростной порт USB, преобразование файлов сигналов и удобство печати

Долговечная литиевая батарея, идеально подходит для длительных наружных строительных работ

Функция онлайн-обновления, пользователям не нужно возвращаться на завод-изготовитель для обновления системы.

Спецификация

Модель RY-OT2000
Длина волны 1310нм / 1550нм
Тип волокна 40 Одномодовое волокно 15/16 дБ (40-50 км)
Точность + (1 м + интервал выборки +0.003% * Расстояние) (без учета ошибки внедрения показателя преломления)
Мертвая зона по событию 1,6 м
Разрешение 0,1 м-16 м
Диапазон (одномодовое волокно) 1,6 км- 80 км
Ширина импульса (одномодовое волокно) 10 нс-10240 нс
Порог потерь 0.01dB
Точки дискретизации 65K
Линейность 0,05 дБ / дБ
Сохранение формы сигнала 800
Диапазон установки показателя преломления 1.00000-2.00000
Дисплей Цветной ЖК-экран TFT 5,1 дюйма 648 * 480
Интерфейс USB
Интерфейс оптического выхода FC / UPC (Стандартный, дополнительный универсальный разъем)
Источник питания

Адаптер переменного / постоянного тока: напряжение : 100V-240V (1.5A)
Частота: 50 Гц
Постоянный ток: 15–20 В (2A)
Литий аккумулятор: 7,4 В, 3200 мАч

Срок службы батареи: 10 часов (нормальная температура)
Язык Упрощенный китайский / английский
Окружающая среда Рабочая температура: 0 ° C-40 ° C (зарядка: 5-40 ° C)
Температура хранения: -40 ° C-70 ° C (без батареи)
Влажность: 5% -95%
Размер 215 мм * 130 мм * 66 мм
Вес 1 кг

В комплект входит

Описание Кол-во
Хост OO 1
Зарядное устройство 1
USB-кабель 1
Компакт-диск с программным обеспечением 1
Сумка для инструментов 1

,

Отправить ответ

avatar
  Подписаться
Уведомление о
