Что такое регулируемый стабилизатор напряжения. Как он работает. Какие бывают виды регулируемых стабилизаторов. Где они применяются. На что обратить внимание при выборе.
Что такое регулируемый стабилизатор напряжения
Регулируемый стабилизатор напряжения — это электронное устройство, которое поддерживает постоянное выходное напряжение в заданном диапазоне при изменении входного напряжения или нагрузки. Главное отличие от обычных стабилизаторов — возможность регулировки выходного напряжения в определенных пределах.
Основные функции регулируемого стабилизатора:
- Стабилизация выходного напряжения при колебаниях входного
- Защита нагрузки от перепадов напряжения в сети
- Возможность плавной регулировки выходного напряжения
- Ограничение тока нагрузки
Принцип работы регулируемого стабилизатора напряжения
Работа регулируемого стабилизатора основана на принципе отрицательной обратной связи. Схема непрерывно сравнивает выходное напряжение с опорным и при отклонении вносит корректировку, поддерживая заданный уровень.
Основные функциональные блоки:
- Входной выпрямитель и фильтр
- Регулирующий элемент (транзистор или микросхема)
- Схема сравнения и управления
- Источник опорного напряжения
- Делитель обратной связи
При изменении входного напряжения или тока нагрузки схема управления изменяет сопротивление регулирующего элемента, поддерживая постоянство выходного напряжения.
Виды регулируемых стабилизаторов напряжения
Регулируемые стабилизаторы можно классифицировать по нескольким признакам:
По принципу работы:
- Линейные (непрерывного действия)
- Импульсные (ключевые)
По типу регулирующего элемента:
- Транзисторные
- На интегральных микросхемах
По полярности выходного напряжения:
- Положительного напряжения
- Отрицательного напряжения
По мощности:
- Маломощные (до 1 Вт)
- Средней мощности (1-10 Вт)
- Мощные (свыше 10 Вт)
Области применения регулируемых стабилизаторов
Регулируемые стабилизаторы напряжения широко используются в различных областях электроники и электротехники:
- Лабораторные источники питания
- Зарядные устройства
- Блоки питания радиоаппаратуры
- Системы автоматики и управления
- Светодиодные драйверы
- Источники опорного напряжения
- Регуляторы оборотов двигателей
Возможность точной настройки выходного напряжения делает регулируемые стабилизаторы незаменимыми в исследовательских и измерительных целях.
Преимущества и недостатки регулируемых стабилизаторов
Основные достоинства регулируемых стабилизаторов напряжения:
- Высокая точность стабилизации
- Возможность плавной регулировки выходного напряжения
- Низкий уровень пульсаций
- Хорошие динамические характеристики
- Защита от короткого замыкания и перегрузки
К недостаткам можно отнести:
- Более высокую стоимость по сравнению с нерегулируемыми стабилизаторами
- Меньший КПД линейных стабилизаторов
- Необходимость теплоотвода для мощных стабилизаторов
Ключевые параметры при выборе регулируемого стабилизатора
При выборе регулируемого стабилизатора напряжения следует обратить внимание на следующие характеристики:
- Диапазон входных напряжений
- Диапазон регулировки выходного напряжения
- Максимальный выходной ток
- Точность стабилизации
- Температурный коэффициент напряжения
- Уровень пульсаций
- Наличие защит (от КЗ, перегрева, перегрузки)
- Рабочий диапазон температур
Важно правильно определить требуемые параметры исходя из конкретной задачи и условий эксплуатации.

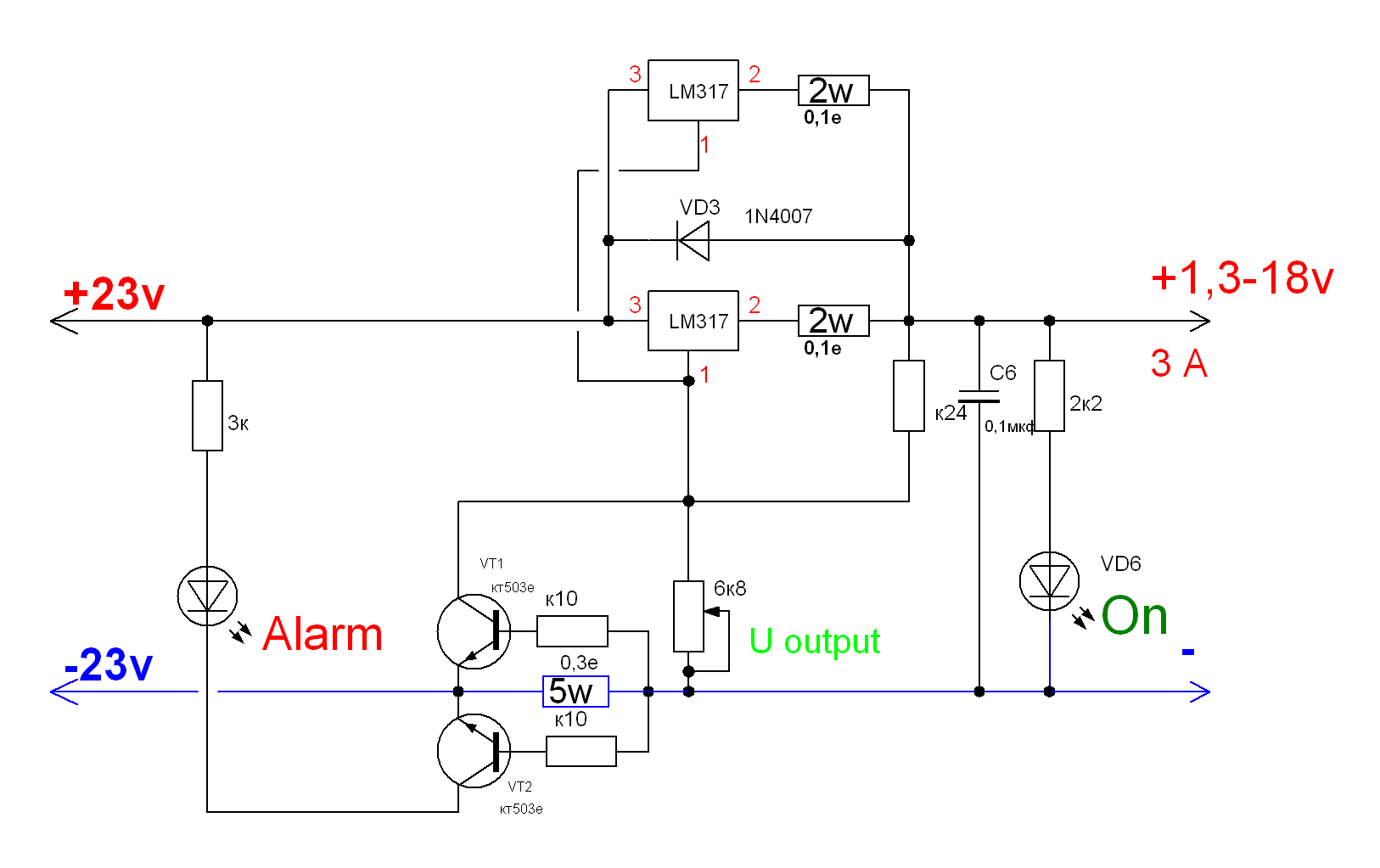

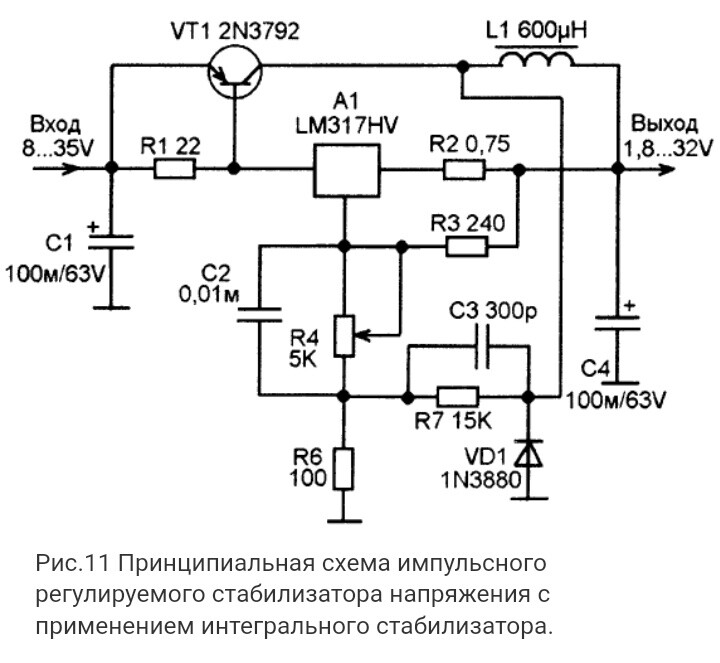

Популярные микросхемы регулируемых стабилизаторов
Среди наиболее распространенных интегральных микросхем регулируемых стабилизаторов можно выделить:- LM317 — положительного напряжения до 1.5А
- LM337 — отрицательного напряжения до 1.5А
- LM338 — положительного напряжения до 5А
- LM350 — положительного напряжения до 3А
- LM723 — универсальный прецизионный стабилизатор
Эти микросхемы обладают хорошими характеристиками и широко применяются в различных устройствах.
Настройка и эксплуатация регулируемого стабилизатора
При использовании регулируемого стабилизатора важно соблюдать следующие правила:
- Обеспечить хороший теплоотвод при больших токах нагрузки
- Использовать качественные входные и выходные конденсаторы
- Не превышать максимально допустимые значения входного напряжения и тока нагрузки
- При регулировке напряжения соблюдать полярность и допустимый диапазон
- Располагать стабилизатор вдали от источников помех и нагрева
Правильная настройка и эксплуатация обеспечат надежную и долговременную работу стабилизатора.
Регулируемые стабилизаторы напряжения в категории «Электрооборудование»
Чип LM317T 10ШТ LM317 TO-220, Стабилизатор напряжения линейный регулируемый os
Доставка по Украине
209 грн
160.93 грн
Купить
ShopOnline
Чип LM317T 10ШТ LM317 TO-220, Стабилизатор напряжения линейный регулируемый bs
Доставка по Украине
219 грн
168.63 грн
Купить
Bost
Чип LM317T 10ШТ LM317 TO-220, Стабилизатор напряжения линейный регулируемый bl
Доставка по Украине
198.57 грн
152.90 грн
Купить
Bellery
Регулируемый понижающий стабилизатор напряжения 5-27В (DC), 20A. M212
На складе в г. Софиевская Борщаговка
Доставка по Украине
255 грн
Купить
«SashaMika»
Регулируемый стабилизатор напряжения 3А, 22В
На складе в г. Одесса
Доставка по Украине
750 грн
Купить
Craft Electronics
Чип LM317T 10ШТ LM317 TO-220, Стабилизатор напряжения линейный регулируемый
На складе в г.
Ровно
Доставка по Украине
90 — 108 грн
от 11 продавцов
90 грн
Купить
PROMRV
Чип Lm317T Lm317 To220, Стабилизатор Напряжения Линейный Регулируемый
На складе в г. Ровно
Доставка по Украине
90 грн
Купить
Techland
КИТ, набор стабилизатор напряжения регулируемый 5-27В (DC), 20A. K212
На складе в г. Софиевская Борщаговка
Доставка по Украине
206 грн/комплект
Купить
«SashaMika»
Cтабилизатор напряжения понижающий регулируемый для ДХО lm317
Доставка по Украине
149 грн
Купить
HotZilla
Cтабилизатор напряжения понижающий регулируемый для ДХО lm2596
Доставка по Украине
320 грн
Купить
HotZilla
Повышающий 250 Вт стабилизатор напряжения и тока TL494 регулируемый
На складе
Доставка по Украине
258.
30 грн
Купить
Магазин «Солдер»
Чип LM317T 10ШТ LM317 TO-220, Стабилизатор напряжения линейный регулируемый
На складе в г. Ровно
Доставка по Украине
по 90 грн
от 5 продавцов
90 грн
Купить
Интернет-магазин Zerus
Конструктор «Регулируемый стабилизатор напряжения 3А, 22В»
Доставка из г. Одесса
410 грн
Купить
Craft Electronics
Стабилизатор напряжения регулируемый LT1083CP-5 (TO-247) (16228571) 1,25…33В, 7,5А, Q30
На складе
Доставка по Украине
по 208.4 грн
от 2 продавцов
208.40 грн
Купить
🎁 𝐇𝐎𝐔𝐒𝐄-𝐌𝐀𝐒𝐓𝐄𝐑.𝐁𝐄𝐒𝐓 кэшбэк до 𝟏𝟓%
Чип LM317T LM317 TO220, Стабилизатор напряжения линейный регулируемый
Доставка по Украине
90 — 136 грн
от 5 продавцов
165 грн
132 грн
Купить
Kvazar.
Смотрите также
Стабилизатор напряжения регулируемый LT1083CP-5 (TO-247) (16228571) 1,25.
..33В, 7,5А, Q30
Доставка по Украине
208.40 грн
Купить
ЗіпBox
Чип LM317T LM317 TO220, Стабилизатор напряжения линейный регулируемый
Доставка по Украине
24 грн
Купить
Интернет-магазин «Дрібниці»
Чип LM317T LM317 TO220, Стабилизатор напряжения линейный регулируемый
На складе
Доставка по Украине
90 грн
Купить
АльтМаркет — интернет магазин
Стабилизатор напряжения регулируемый LT1083CP-5 (TO-247) (16228571) 1,25…33В, 7,5А, Q30
Доставка из г. Одесса
208.40 грн
Купить
Electrica-№1
Стабилизатор напряжения регулируемый LM317T
На складе в г. Умань
Доставка по Украине
12 грн
Купить
Интернет-магазин «FreeBuy.in.ua»
Чип LM317T LM317 TO-220, стабилизатор напряжения линейный регулируемый, 10 штук
На складе в г. Ровно
Доставка по Украине
90 грн
Купить
Магазин «Freedelivery»
Плата регулируемый стабилизатор напряжения SD1084, SD1083, LM317 с мостом
На складе в г.
Софиевская Борщаговка
Доставка по Украине
36 грн
Купить
«SashaMika»
Импульсный понижающий регулируемый стабилизатор напряжения МР1482
Доставка по Украине
125.40 грн
114 грн
Купить
РАДІОМАГ ПРОМ
LM317T-DG STMicroelectronics TO-220 1.5A 1.2÷37V ADJ микросхема стабилизатор напряжения линейный регулируемый
Доставка из г. Днепр
от 14.30 грн
Купить
ТОВ СIБАРIС ГРУП
LM337TG ON TO-220 1.5A -1.2÷37V ADJ микросхема стабилизатор напряжения линейный регулируемый
Доставка из г. Днепр
от 20.61 грн
Купить
ТОВ СIБАРIС ГРУП
Чип LM317T LM317 TO220, Стабилизатор напряжения линейный регулируемый 10 шт
Доставка по Украине
135 грн
126 грн
Купить
ІНТЕРНЕТ-МАГАЗИН «Доставлено «
Чип LM317T LM317 TO220, Стабилизатор напряжения линейный регулируемый, 10шт, 102493
На складе в г. Ровно
Доставка по Украине
100 грн
Купить
Интернет магазин » Горячий Стиль «
Электронный стабилизатор напряжения АСН-20000 ElectrO напольный 20,0 кВА
Доставка из г.
Киев
20 910 грн
Купить
ТОВ «ЕСПАН»
TL431A, регулируемый источник опорного напряжения, 2.495В до 36В, TO92
Доставка из г. Гайворон
3.45 грн
Купить
Epstik — магазин радиокомпонентов
Регулируемые интегральные стабилизаторы напряжения, параметры и характеристики
Приведены справочные таблицы с основными техническими характеристиками часто используемых интегральных стабилизаторов напряжения с регулировкой.
| Тип | І вых. ном., А | U вых., В | І вых. мин., мА | U вх. В макс. | Линейность per. | Темп, раб., °С |
| LM217T | 1,5 | 1,2… 37 | 5 | 40 | 0,05%/V | -40…+ 125 |
| LM317LZ | 0,1 | 1,2. .. 37 |
10 | 40 | 0,04%/V | 0… + 125 |
| LM317LD | 0,1 | 1,2… 37 | 10 | 40 | 0,04%/V | 0… + 125 |
| 142ЕН1А | 0,15 | 3… 12 | 0,15 | 29 | — | -50… + 125 |
| 142ЕН1Б | 0,15 | 3… 12 | 0,15 | 29 | — | -50… + 125 |
| 142ЕН2А | 0,15 | 12… 30 | 0,15 | 40 | — | -50… + 125 |
| 142ЕН2Б | 0,15 | 12… 30 | 0,15 | 40 | — | -50… + 125 |
| КР142ЕН1А | 0,15 | 3… 12 | 0,15 | 29 | — | |
| КР142ЕН1Б | 0,15 | 3. .. 12 |
0,15 | 29 | — | 0…+70 |
| КР142ЕН1Г | 0,15 | 12… 30 | 0,15 | 40 | — | 0…+70 |
| КР142ЕН2А | 0,15 | 12… 30 | 0,15 | 40 | — | 0…+70 |
| КР142ЕН2Б | 0,15 | 12… 30 | 0,15 | 40 | — | 0…+70 |
| КР142ЕН14 | 0,15 | 2… 37 | 0,15 | 40 | — | 0…+70 |
| 142ЕН6А | 0,2/0,2 | 5…20 | 0,2/0,2 | 40 | — | -50… + 125 |
| КР142ЕН6 | 0,2/0,2 | 5…20 | 0,2/0,2 | 40 | — | -40…+85 |
| LM317HVT | 0,5 | 1,2. .. 57 |
12 | 60 | 0,04%/V | 0… + 125 |
| 142ЕНЗ | 1,0 | 3… 30 | 1,0 | 40 | — | -50… + 125 |
| КР142ЕНЗА | 1,0 | 3… 30 | 1,0 | 45 | — | 0…+70 |
| LM217BT | 1,5 | 1,2… 37 | 5 | 40 | 0,05%/V | -40…+ 125 |
| LM317T | 1,5 | 1,2… 37 | 40 | 0,07%/V | 0… + 125 | |
| LM317BT | 1,5 | 1,2… 37 | 10 | 40 | 0,04%/V | -40…+ 125 |
| LM317K | 1,5 | 1,2… 37 | 10 | 40 | 0,07%/V | 0… + 125 |
| КР142ЕН12А | 1,5 | 1,2. .. 37 |
1,5 | 50 | — | 0…+70 |
| L200CH | 2 | 2,85… 36 | — | 32 | -25… + 150 | |
| L200CV | 2 | 2,85… 36 | — | 32 | -25… + 150 | |
| LM350T | 3 | 1,2… 33 | 10 | 35 | 0,03%/V | 0… + 125 |
| LM338T | 5 | 1,2… 32 | 10 | 40 | 0,06%/V | 0… + 125 |
| LM338K | 5 | 1,2… 32 | 10 | 40 | 0,06%/V | 0… + 125 |
| КР142ЕН19А | 0,001…0,1 | 2,5… 36 | 0,001…0,1 | 37 | — | 0…+70 |
| КР1157ЕН1 | 0,1 | 1,2. . 37 |
0,1 | 40 | — | 0…+70 |
| КР142ЕН15А | 0,2 | 8… 23 | 0,2 | 30 | — | 0…+70 |
В таблице ниже приведены параметры интегральных стабилизаторов отрицательного напряжения с регулировкой.
| Тип | І вых. ном., А | U вых., В | І вых. мин., мА | U вх. макс. В | Линейность per. | Темп, раб., °С | |
| LM237BT | 1,5 | -1,2. | ..- 37 | 10 | -40 | 0,04%/V | -40…+125 |
| LM337T | 1,5 | -1,2. | ..-37 | 10 | -40 | 0,07%/V | 0. .. + 125 |
| LM337BT | 1,5 | -1,2. | ..-37 | 10 | -40 | 0,04%/V | -40… + 125 |
| LM337LM | 0,1 | -1,2. | ..-37 | 5 | -40 | 0,04%/V | -25… + 125 |
| LM337IMP | 1 | -1,2. | .. -37 | 10 | -40 | 0,07%/V | -40…+125 |
| LM337LZ | 0,1 | -1,2. | ..-37 | 5 | -40 | 0,04%/V | -25.. +125 |
| КР142ЕН18А | 1,0 | -1,3. | . -26,5 | — | -41,3 | — | 0…70 |
- PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН.
- Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет.
- Проекты с открытым исходным кодом — доступ к тысячам открытых проектов в сообществе PCBWay!
0 4914 Микросхемы
стабилизатор напряжения справочник
- 7 схем импульсных стабилизаторов напряжения на транзисторах
- Допустимое рабочее напряжение резистора, что нужно знать
- Стабилизатор напряжения велофары
- Стабилизатор напряжения для УНЧ 12-15В/0,7А
Разница между стабилизатором напряжения и регулятором напряжения
И стабилизатор напряжения, и регулятор напряжения являются устройствами защиты электропитания. Многие покупатели не знают разницы между ними и часто выбирают не тот. Эта статья развеет ваши сомнения.
Характеристики стабилизатора напряжения
Стабилизатор напряжения — это устройство, стабилизирующее выходное напряжение. Он может автоматически регулировать цепь питания или оборудование источника питания выходного напряжения и стабилизировать напряжение источника питания, которое сильно колеблется и не соответствует требованиям электрооборудования в пределах заданного диапазона значений, так что могут работать различные схемы или электрооборудование.
обычно при номинальном рабочем напряжении. Стабилизатор напряжения состоит из схемы регулирования напряжения, схемы управления и серводвигателя. Когда входное напряжение или нагрузка изменяются, схема управления выполняет выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, так что положение угольной щетки регулятора напряжения изменяется, а соотношение витков катушки автоматически настраивается на поддерживать стабильность выходного напряжения. Он в основном используется в большом или высокоточном оборудовании. Суть в том, чтобы стабилизировать напряжение, то есть зафиксировать колеблющееся и нерегулируемое напряжение на стабильном значении диапазона.
Особенности регулятора напряжения
Регулятор напряжения предназначен для регулировки исходного напряжения до значения напряжения, требуемого устройством. Его входной диапазон представляет собой любое скольжение от 0 В до диапазона номинального значения, а точка входного напряжения может быть отрегулирована в любое время для обеспечения стабильности выходного напряжения.
Подобно трансформатору, это устройство, использующее принцип электромагнитной индукции для изменения напряжения переменного тока для достижения преобразования напряжения в соответствии с определенным коэффициентом преобразования. Единственное отличие состоит в том, что он имеет управляющий двигатель, который может регулировать выходное напряжение, изменяя коэффициент связи катушки.
Структура регулятора напряжения аналогична структуре асинхронного двигателя с обмоткой, но, поскольку он часто работает при торможении, его принцип работы фактически подобен принципу действия трансформатора. Регулятор напряжения оснащен червячной передачей, обеспечивающей угловое смещение ротора; или сделать тормоз ротора. При изменении относительного углового положения ротора для однофазного регулятора напряжения изменяется межрычажный магнитный поток между обмоткой статора и обмоткой ротора, так что изменяется наведенный потенциал вторичной обмотки; для трехфазного регулятора напряжения изменение фазы наведенного потенциала на обмотке статора и обмотке ротора, а также выходное напряжение также получают плавное и бесступенчатое изменение через поверхность соединения линии самоподключения.
Вывод
Проще говоря, регулятор напряжения ручной. Операторы повышают напряжение вручную, когда напряжение низкое, и вручную переводят его в положение без повышения, когда напряжение высокое. Стабилизатор напряжения представляет собой автоматический регулятор напряжения. Это схема, которая использует выходное напряжение в качестве системы отсчета. Когда выход низкий, он автоматически повышает напряжение, а когда выход высокий, он автоматически уменьшается. Регулятор напряжения может регулировать требуемое напряжение в соответствии с реальной ситуацией пользователя. Стабилизатор напряжения может стабилизировать колеблющееся и нестабильное напряжение только при заданном на заводе значении напряжения. Хотя и стабилизатор напряжения, и регулятор напряжения изменяют напряжение, но функции у них разные. Вы можете выбрать в соответствии с реальной ситуацией.
Пять основных характеристик автоматических регуляторов напряжения
- Улучшенный электрический
- Блог
- 5 основных характеристик автоматических регуляторов напряжения
Автоматические регуляторы напряжения поддерживают постоянный уровень напряжения для нагрузок электрооборудования, требующих стабильного и надежного электропитания.
Имея на выбор различные инструменты регулирования напряжения, может быть сложно выбрать лучший для вашего устройства.
нагрузки оборудования. Важно знать, что искать в автоматическом регуляторе напряжения; в противном случае пострадает ваше оборудование, что будет стоить вам времени и денег. Ниже мы перечисляем пять основных характеристик высококачественного автоматического регулятора напряжения,
помочь вам найти лучшее соответствие для вашего приложения.
Что такое автоматический регулятор напряжения?
Автоматический регулятор напряжения (АРН) представляет собой электронное устройство, поддерживающее постоянный уровень напряжения на электрооборудовании при одной и той же нагрузке. АРН регулирует колебания напряжения, обеспечивая стабильное и надежное электроснабжение. Без автоматического напряжения регулятор, напряжение может проседать, всплески или скачки и повредить электрические устройства.
Когда использовать автоматический регулятор напряжения или проводники?
Как правило, автоматические регуляторы напряжения работают там, где регулирование напряжения не может быть достигнуто путем изменения размера проводника или источника.
В электрическом оборудовании, таком как генераторы переменного тока, нагрузка может внезапно переключаться. В этом случае система возбуждения также должна измениться, чтобы обеспечить постоянное напряжение при новых условиях нагрузки. Автоматический регулятор напряжения работает в поле возбудителя и изменяет выходное напряжение возбудителя и ток возбуждения.
Выбор автоматического регулятора напряжения? Загрузите наше руководство по выбору приложений:
Как выбрать автоматический регулятор напряжения?
Ниже мы перечисляем пять основных характеристик высококачественного автоматического регулятора напряжения, чтобы помочь вам найти наилучшее решение для вашего приложения.
1. Регулирование напряжения
Оптимальное регулирование напряжения достигается, когда значение напряжения эквивалентно всем нагрузкам электрооборудования. На регулирование напряжения могут влиять несколько факторов, в том числе размер и тип проводов и кабелей, реактивное сопротивление трансформатора и кабели, пускатель двигателя, схема и коэффициент мощности.
Независимо от этих потенциальных препятствий, регулировка напряжения должна выбираться с точностью ±1%. Это требование устраняет проблемы с трехфазным дисбалансом и сводит к минимуму отклонения напряжения.
2. Диапазон входного напряжения
Первым шагом в выборе наилучшего автоматического регулятора напряжения является указание диапазона входного напряжения. Диапазон входного напряжения должен быть широким и сдвинутым, потому что линейные напряжения падают больше, чем растут. Эта функция допускает более низкую коррекцию, а не высокую коррекцию. Это также позволяет автоматическому регулятору напряжения быть более настраиваемым для понижения или повышения напряжения, обеспечивая максимальную коррекцию напряжения в экстремальных случаях.
3. Низкий импеданс
Импеданс — это сопротивление компонента протеканию электрического тока, измеряемое в омах. Целью автоматического регулятора напряжения является достижение низкого импеданса. Взаимодействие между током нагрузки и импедансом источника может привести к низкому напряжению, гармоническим искажениям и дисбалансу напряжения.
В идеале ваш автоматический регулятор напряжения избегал бы всего этого, если бы имел низкое полное сопротивление.
4. Совместимость нагрузки
Решения по регулированию напряжения должны быть совместимы с указанной нагрузкой, чтобы обеспечить ее работу и избежать помех работе других нагрузок, подключенных к тому же источнику питания. Высокоэффективные автоматические регуляторы напряжения должны работать с нагрузками с высокими пусковыми токами, всеми коэффициентами мощности и высокими коэффициентами амплитуды. Чтобы предотвратить нестабильность, скорость отклика регулятора должна быть рассчитана на работу с электронными источниками питания, используемыми в большей части современного оборудования.
5. Точность напряжения
Основная задача автоматического регулятора напряжения — повысить точность уровней напряжения, но каков оптимальный уровень точности для вашего приложения? Точность напряжения зависит от требований критической нагрузки. Как правило, автоматические регуляторы напряжения работают в цепях, где регулирование напряжения не может быть достигнуто путем изменения размера проводника.
