Регулировка багажника ваз 2109. Регулировка и замена замка багажника ВАЗ 2109: пошаговая инструкция

Как правильно отрегулировать замок багажника ВАЗ 2109. Когда требуется замена замка. Пошаговая инструкция по регулировке и замене замка багажника своими руками. Какие инструменты потребуются для работы.

Содержание

Когда требуется регулировка замка багажника ВАЗ 2109

Регулировка замка багажника на ВАЗ 2109 может потребоваться в следующих случаях:

Крышка багажника закрывается с трудом или не закрывается совсем
При закрытии багажника слышен характерный стук в районе замка
Крышка багажника закрывается не до конца
Багажник самопроизвольно открывается во время движения автомобиля
Замок срабатывает, но крышка остается приоткрытой

Если вы столкнулись с подобными проблемами, скорее всего, потребуется отрегулировать положение замка или ответной части на кузове. В некоторых случаях может понадобиться полная замена замка багажника.

Необходимые инструменты для регулировки замка

Для регулировки замка багажника ВАЗ 2109 вам потребуются:

Набор накидных или рожковых ключей
Отвертки плоская и крестовая
Молоток
WD-40 или другая смазка
Фонарик

Рекомендуется также подготовить чистую ветошь для протирки деталей.

Пошаговая инструкция по регулировке замка багажника

Регулировку замка багажника ВАЗ 2109 можно выполнить своими руками, следуя этой инструкции:

Откройте багажник и снимите обшивку крышки, открутив пластиковые клипсы.

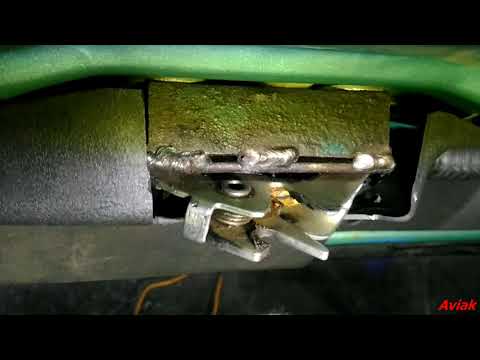

Осмотрите механизм замка на предмет повреждений или загрязнений. При необходимости очистите и смажьте подвижные части.
Ослабьте два болта крепления замка к крышке багажника. Не выкручивайте их полностью.
Слегка подвигайте замок вверх-вниз и вправо-влево, чтобы найти оптимальное положение.
Закройте багажник и проверьте, как работает замок. При необходимости повторите регулировку.
Когда найдено правильное положение, затяните болты крепления замка.

Проверьте работу замка несколько раз. Крышка должна закрываться легко, без лишних усилий.

Если регулировка замка не помогла решить проблему, возможно, потребуется отрегулировать ответную часть на кузове или заменить сам замок.

Как отрегулировать ответную часть замка на кузове

Если замок багажника отрегулирован правильно, но проблема осталась, попробуйте выполнить регулировку ответной части на кузове:

Ослабьте два болта крепления ответной части.
Слегка подвигайте деталь, чтобы она точно совпадала с замком.
Закройте багажник и проверьте работу замка.
Когда найдено оптимальное положение, затяните болты крепления.

Правильно отрегулированный замок должен срабатывать легко, без лишних усилий при закрытии багажника.

Признаки неисправности замка багажника

Иногда регулировка не помогает решить проблему. В этом случае, возможно, замок багажника вышел из строя и требует замены. Основные признаки неисправности замка:

Механизм заедает или не срабатывает
Слышен посторонний скрежет при работе замка

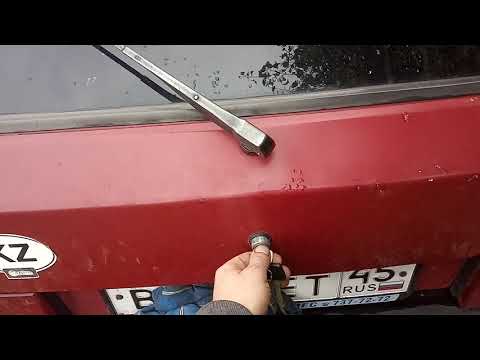

Личинка замка проворачивается, но не открывает багажник
Замок не фиксирует крышку в закрытом положении
Повреждены или деформированы детали механизма

При наличии таких признаков рекомендуется заменить замок багажника на новый.

Пошаговая инструкция по замене замка багажника ВАЗ 2109

Замена замка багажника на ВАЗ 2109 выполняется в следующем порядке:

Откройте багажник и снимите обшивку крышки.
Отсоедините тягу, соединяющую замок с ручкой открывания.
Выкрутите два болта крепления замка к крышке багажника.
Аккуратно снимите старый замок.

Установите новый замок в обратном порядке.
Подсоедините тягу к ручке открывания.
Проверьте работу нового замка и при необходимости отрегулируйте его положение.
Установите на место обшивку крышки багажника.

После замены рекомендуется смазать механизм замка и убедиться, что он работает плавно, без заеданий.

Профилактика проблем с замком багажника

Чтобы избежать проблем с замком багажника ВАЗ 2109, рекомендуется выполнять следующие профилактические меры:

Регулярно очищать и смазывать механизм замка
Не хлопать сильно крышкой багажника при закрытии
Периодически проверять затяжку болтов крепления замка
При появлении первых признаков неисправности сразу выполнять регулировку
Не перегружать багажник сверх допустимой нормы

Своевременное обслуживание поможет продлить срок службы замка багажника и избежать его преждевременной замены.

Заключение

Регулировка и замена замка багажника ВАЗ 2109 — несложная операция, которую можно выполнить своими руками. Главное — действовать аккуратно и соблюдать последовательность действий. При возникновении сложностей лучше обратиться к специалистам для диагностики и ремонта. Правильно работающий замок багажника обеспечит удобство эксплуатации автомобиля и сохранность вещей в багажном отделении.

Замена и регулировка замка багажника на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Хотите научиться правильно заменять замок крышки багажника? Если да! То в таком случае мы специально для вас подготовили статью, прочтя которую вы сможете с легкостью заменить замок багажника на автомобилях семейства «Самара». Длительность замены замка багажника у вас составит в районе 10-15 минут, а если же эту работу вы делаете не впервые, тогда и за 3-5 минут управитесь. Весь ход работы будет в фотографиях, благодаря чему вам будет все очень понятно.

Краткое содержание:

Регулировка фиксатора и замена замка багажника на ВАЗ 21099
Регулировка фиксатора его снятие, а так же замена замка багажника на ВАЗ 2108, ВАЗ 2109

Регулировка фиксатора и замена замка багажника на ВАЗ 21099:

Снятие:

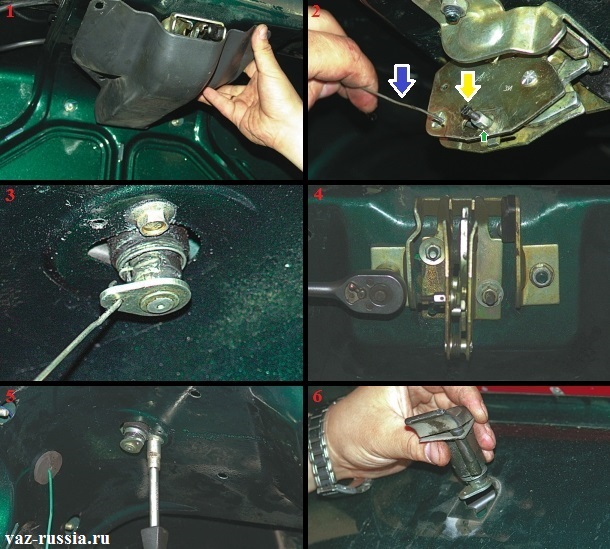

1) Сперва что бы снять замок с крышки багажника, отверните при помощи воротка или удлинителя с накидкой головкой две гайки, которые крепят замок к крышки багажного отделения.

2) Когда удерживающие гайки будут вывернуты, рукой снимите внутренний замок с крышки.

3) Далее все из того же места извлеките небольшую пружину и проверьте её состояние.

Примечание!
Если пружина вдруг будет сильно обжата или перекошена, то замените её на новую!

4) И после чего из внутренней части крышки багажника, извлеките кнопку с личинкой и таким же образом проверьте состояние кнопки.

Примечание!
Не рабочую, а так же затормаживающую при нажатии кнопку замка замените на новую!

Установка:

Примечание!
Замок крышки багажника автомобиля «ВАЗ 21099» не разборный, поэтому не пытайтесь его отремонтировать и что то с ним сделать. Если замок находится в дефектном состоянии и неисправен, то в таком случае его нужно заменить на новый!

1) Во-первых соберите всю систему обратно. То есть если вы ранее снимали кнопку с личинкой и небольшую пружинку то установите их на свои места, в обратном порядке снятию.

2) Далее возьмите в руки новый замок и установите его на свое место, закрутив его всё же теми гайками крепления.

3) После установки попробуйте закрыть и открыть крышку багажника. Если при закрытии крышки замок багажника вдруг не попадет в отверстие фиксатора, обычно в таком случае слышен отчетливый стук в районе замка, и крышка очень плохо закрывается, в таком случае:

• Сперва возьмите в руки удлинитель с накидной головкой и с его помощью выверните два болта которые крепят фиксатор.

• Далее отрегулируйте фиксатор и после чего обратно заверните эти болты. Благодаря этой операции, добейтесь четкого закрывания и открывания крышки багажника.

Регулировка и снятие фиксатора, а так же замена замка багажника на ВАЗ 2108, ВАЗ 2109:

Снятие:
1) В начале операции снимите обшивку с крышки багажника, для этого:

• Сперва с помощью отвертки подденьте «10» пистонов и после чего извлеките их.

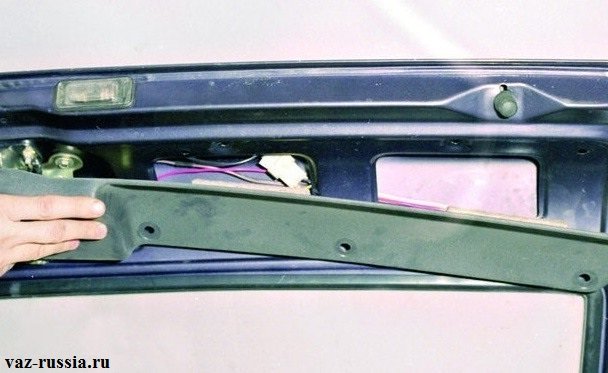

• А после извлечения, снимите обшивку с крышки багажника автомобиля.

2) Когда обшивка будет снята, выверните с помощью гаечного ключа или воротка с накидной головкой, две гайки которые крепят замок к крышки.

Примечание!
При отворачивание гаек будьте аккуратны, потому что сразу же за одной из этой гайки располагается две «минусовых» клемы, которые можно очень легко повредить!

3) Далее когда гайки будут вывернуты, отсоедините эти две «минусовых» клемы от металлической шпильки.

4) И после чего снимите замок с крышки багажного отделения.

• Теперь перейдем к снятию и регулировки фиксатора.

Примечание!
Если вы его не хотите снимать и знаете то что он у вас хорошо отрегулирован, то в таком случае продолжите свое чтение ниже, в пункте «Установка»!

1) Что бы снять фиксатор, отверните сперва при помощи гаечного ключа два болта, которые крепят этот фиксатор.

Примечание!
Если крышка багажника плохо закрывается, а так же при закрывании крышки в районе замка происходит удар, то в таком случае отрегулируйте положение фиксатора сместив его в нужном направлении!

2) Затем отверткой или рукой подденьте фиксатор и после чего снимите его с кузова автомобиля.

Примечание!
Если крышка багажника опять же плохо закрывается и имеет вертикальный люфт, то в таком случае отрегулируйте положение фиксатора исключительно по высоте!

3) И в завершение операции снимите все регулировочные шайбы.

Примечание!
По необходимости увеличьте или же уменьшите количество регулировочных шайб. Благодаря этому крышка багажника будет легче закрываться!

Установка:
1) Что бы установить замок и обшивку двери на свое место, проделайте действия указанные ниже:

• Сперва приложите новый замок к тому месту где был установлен старый.

• После чего наденьте на одну из шпилек, две «минусовых» клемы и после чего закрутите обе гайки крепления замка.

• И в завершение установите обшивку на свое место, закрепив её при этом десятью пистонами.

2) Что бы установить фиксатор, проделайте всё то же самое но в обратном порядке, то есть:

• Увеличьте или же уменьшите количество регулировочных шайб.

• После этого установите поверх этих шайб фиксатор замка и впоследствии отрегулируйте и закрутите его двумя болтами.

Замок багажника ВАЗ 2114 – как отрегулировать и заменить своими руками? + Видео

Регулировка и ремонт замка багажника на ВАЗ 2114 легко сделать своими руками. Некоторые владельцы также устанавливают электропривод, чтобы можно было открывать багажник из салона авто без использования ключа. Как отремонтировать, заменить замок и установить электропривод рассмотрим в этой статье.

Содержание

Регулировка и ремонт замка крышки багажника и капота ВАЗ 2114
Снятие и замена замка двери багажника ВАЗ 2114
Электропривод замка крышки багажника на ВАЗ 2114

1 Регулировка и ремонт замка крышки багажника и капота ВАЗ 2114

Регулировать замок багажника обычно приходится в тех случаях, когда крышка самопроизвольно открывается при движении, закрывается недостаточно плотно, с усилием или не закрывается вообще. Если багажник постоянно открывается, например, при движении по кочкам, нужна регулировка крышки, скорее всего, стерся или сломался запорный «зуб» замка, который входит внутрь площадки при закрывании. Замена опорного механизма осуществляется после снятия замка. Его можно выбить из корпуса и заменить новым, при этом можно заменить и опорную площадку, особенно если в месте запирания есть характерный износ.

Если багажник скрипит, шатается и т. д., скорее всего, произошел износ уплотнителя, который влияет на положение крышки багажника.

Износ уплотнителя крышки багажника ВАЗ 2114

2 Снятие и замена замка двери багажника ВАЗ 2114

Чтобы провести ремонт и снять замок, необходимо иметь набор стандартных отверток и ключ на 8. Перед началом работ нужно снять обшивку двери багажника, которая крепится к металлической части десятью пластмассовыми клипсами с резьбой по всему периметру, и пластиковый кожух замка.

Теперь выньте обшивку, открутите гайку крепления замка к панели и отверните провода массы, стоп-сигнала и редуктора заднего дворника. Далее открутите правую гайку и снимите внутренний замок с креплений. Оцените состояние пружины – если она обжата или слаба, ее необходимо заменить. Помимо пружины можно также проверить состояние внутренней личинки замка.

Проверка внутренней личинки замка

Помните, что замок на ВАЗ 2114 не разбирается, поэтому если из строя вышла сердцевина или опорный механизм, частичный ремонт, скорее всего, не поможет, замок нужно полностью менять. Установка нового замка производится в порядке обратном снятию, при этом перед полной затяжкой болтов крепления отрегулируйте положение двери с помощью фиксаторов и только после этого затяните болты на максимум.

Что касается замка капота на эту модель, то самой частой проблемой является обрыв тягового механизма (тросика) капота, который необходимо заменить. Если обрыв произошел со стороны салона, замок капота можно ремонтировать с помощью плоскогубцев, которыми следует вытянуть трос и установить на его место новый.

В случае обрыва троса с внешней стороны капота вытащить его сложнее, для этого придется залезать под капот и тянуть механизм к левой стороне. Если замок капота просто замерз, используйте специальные жидкости или фен для обогрева. Если это не помогает, можно попробовать вскрыть замок капота плоской отверткой со стороны радиатора, если отсутствуют пластиковые дефлекторы.

3 Электропривод замка крышки багажника на ВАЗ 2114

Самым популярным и простым способом установки электропривода на крышку багажника на ВАЗ 2114 является подсоединение универсального комплекта электропривода. Для этого необходимы:

металлический тросик в оболочке сечением 1,5 мм и длиной 0,5 м,
пара контактных проводов подключения (4–5 метров каждый),
саморезы с расширенными шляпками,
контактные группы от клеммной колодки,
кнопка открытия замка,
предохранитель,
держатель.

Установка электропривода на багажник

Первым делом нужно зажать ключом на 7 резьбовую втулку на корпусе замка и, удерживая ее обычной отверткой, отвернуть стопорный винт тягового механизма. Под него необходимо установить шайбу чуть большего, чем стандартный, диаметра.

Из комплекта с электрическим приводом замка следует сделать крючок из стальной проволоки диаметром 20 миллиметров, который нужно зацепить за стопорный винт замка (под установленной шайбой) и за рейку электропривода. Реле электропривода можно закрепить на усилитель крышки багажника при помощи саморезов.

После этого нужно соединить пластину из комплекта с активатором с помощью болтов крепления замка таким образом, чтобы между язычком замка и пластиной оставался зазор примерно 15 мм. Далее устанавливается сам электрический активатор. В зависимости от формы место установки может различаться, в нашем случае активатор имеет прямоугольный корпус. Закрепить активатор можно двумя или тремя саморезами к корпусу багажника.

Далее следует изготовить тягу из отрезка тросика, она будет соединять рычаг замка с рейкой электропривода, и соединить тросик со стопорным механизмом и язычком замка. Теперь можно приступать к подключению проводов. Трос можно также провести с помощью установки роликового механизма, для этого потребуется механизм стеклоподъемника от любого «классического» ВАЗа, винт с шайбой и втулки. Ролик устанавливается на место редуктора стеклоочистителя. Длину троса подбирайте таким образом, чтобы он не провисал, но и не слишком сильно отводил защелку замка. Провода прокладываются по периметру двери багажника под обшивкой потолка.

Минусовой провод активатора соединяется с металлом так, чтобы во время эксплуатации он не повредился. Плюсовой контакт от активатора прокладывается к месту установки кнопки (лучше всего в отверстие возле прикуривателя, там есть свободное место, или в центральный тоннель). Подключаем провод к аккумулятору, протаскивая его через отверстие возле вакуумного усилителя тормозов, и устанавливаем предохранитель.
