Регулятор оборотов кулера
Вентилятор является одним из малозаметных, но чрезвычайно важных приборов, помогающих создавать благоприятные условия для работы, отдыха и просто приятного проведения времени. Без него не смогут функционировать компьютеры, холодильники, кондиционеры и другая техника.
Для максимально эффективной работы различных устройств используют регулятор скорости вращения вентилятора. Из нашего материала вы узнаете о том, какие бывают регуляторы, особенностях их работы.
Также мы расскажем, как своими руками собрать прибор и что для этого потребуется. Существует множество видов вентиляторов , они задействованы в работе систем климат-контроля, компьютеров, ноутбуков, холодильников, многой другой офисной и бытовой техники.
Чтобы контролировать скорость вращения его лопастей, часто применяется небольшой элемент — регулятор. Именно он позволяет продлить срок использования оборудования, а также, значительно снизить уровень шума в помещении.
Когда кондиционер или вентилятор постоянно работает в режиме максимальной мощности, предусмотренной производителем, это неблагоприятно сказывается на сроке эксплуатации. Отдельные детали просто не могут выдержать такой ритм и быстро ломаются.
Поэтому часто можно встретить рекомендации делать запас по мощности при выборе различного рода оборудования, чтобы оно не работало на пределе. Также часто в холодильных установках, компьютерах и другой технике определенные элементы перегреваются в процессе работы.
Чтобы они не расплавились, производитель предусмотрел их охлаждение за счет работающих вентиляторов. При офисной работе компьютера или поддержании постоянной температуры в холодильной установке нагрузка значительно меньше, чем при выполнении сложных математических вычислений или заморозке соответственно.
А вентилятор, не имеющий регулятора, будет вращаться с одинаковой скоростью. Скопление большого количества мощной техники, функционирующей в одном помещении, способно создавать шум на уровне 50 децибел и более за счет одновременно работающих вентиляторов на максимальных оборотах. В такой атмосфере человеку сложно работать, он быстро утомляется.
Поэтому целесообразно использовать приборы, способные снизить уровень шума вентилятора не только в производственных цехах, но и в офисных помещениях. Помимо перегрева отдельных деталей и снижения уровня шума регуляторы позволяют рационально использовать технику, уменьшая и увеличивая при необходимости скорость вращения лопастей оборудования.
Например, в системах климат-контроля, используемого во многих общественных местах и производственных помещениях. Одной из важных деталей умных приборов потолочного вентилирования помещения являются регуляторы оборотов.
Их работу обеспечивают показатели датчиков температуры, влажности, давления. Вентиляторы, используемые для перемешивания воздуха в помещении спортзала, производственного цеха или офисного кабинета, помогают экономить средства, затрачиваемые на отопление.
Это происходит за счет равномерного распределения нагретого воздуха, циркулирующего в помещении. Вентиляторы нагнетают верхние теплые слои вниз, перемешивая их с более холодными нижними. Ведь для комфорта человека важно, чтобы в нижней части комнаты, а не под потолком, было тепло. Регуляторы в таких системах следят за скоростью вращения, замедляя и ускоряя скорость движения лопастей. Контроллеры оборотов вентилятора востребованы.
Рынок изобилует различными предложениями и рядовому пользователю, не знакомому с особенностями устройств, легко потеряться среди различных предложений.

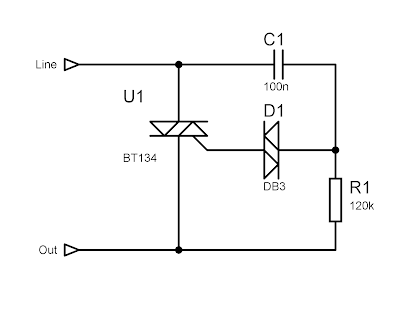

Первый тип приборов применяется для корректировки оборотов однофазных приборов, имеющих защиту от перегрева. Изменение скорости происходит за счет влияния регулятора на мощность подаваемого напряжения. Второй тип является разновидностью тиристорных устройств.
Регулятор может одновременно управлять приборами постоянного и переменного тока. Третий тип устройств изменяет частоту подаваемого напряжения. Основная задача — получить питающее напряжение в пределах В. Контроллеры применяются для трехфазного оборудования в системах вентилирования помещений и в мощных кондиционерах. Трансформаторные контроллеры могут работать с одно- и трехфазным током. Они изменяют выходное напряжение, регулируя работу вентилятора и защищая прибор от перегрева.
Могут использоваться в автоматическом режиме для регулировки оборотов нескольких мощных вентиляторов, учитывая показатели датчиков давления, температуры, влажности и прочие. Чаще всего в быту применяются симисторные регуляторы. Их относят к типу XGE.
Можно обнаружить много предложений от разных производителей — они компактные и надежные. Причем диапазон цен также будет весьма широк. Трансформаторные же устройства довольно дорогие — в зависимости от дополнительных возможностей они могут стоить долларов и более.
Они относятся к регуляторам типа RGE и способны регулировать обороты очень мощных вентиляторов, используемых в промышленности. Регуляторы оборотов вентилятора используются в промышленном оборудовании, в офисных помещениях, спортзалах, кафе, других местах общественного пользования. Системы вентилирования, используемые в фитнес-центрах, а также, кондиционеры, включаемые для обогрева в офисных помещениях, чаще всего содержат регулятор скорости вращения.
Причем это не простой дешевый вариант, а дорогостоящее трансформаторное устройство, способное регулировать скорость вращения мощных приборов. Автотрансформаторные регуляторы чаще всего применяются в сложных системах, где командой к действию служат показатели, полученные от датчика температуры, давления, движения, влажности или фотодатчика.
Замедляя скорость вращения, устройства позволяют уменьшить потребление энергии. Механическое управление контроллерами осуществляется вручную — прибор содержит колесико, позволяющее плавно или ступенчато менять скорость вращения. Это часто можно встретить в симисторных моделях. Наиболее распространенный вариант применения регулирующего оборудования в бытовых условиях — компьютер и ноутбук.
Именно здесь чаще всего используется регулятор, контролирующий и изменяющий обороты кулера. За счет этого устройства техника создает значительно меньше шума во время работы.
Контроллеры для кулера бывают как простые, так и с дополнительными возможностями. Это могут быть модели с подсветкой, с датчиком температуры, с сигналом оповещения, с аварийным отключением и др. По внешнему виду выделяют регуляторы с дисплеем и без. Первый вариант более дорогостоящий, а второй — дешевле. Это устройство часто называют реобас.
Производители предлагают модели, контролирующие работу одного или нескольких вентиляторов.
Использование контроллера в работе компьютера существенно снижает уровень шума, что положительно влияет на самочувствие и настроение пользователя — ничего не гудит и не ревет. Также, что немало важно, помогает избежать перегревания самой техники, продлевая этим ее срок службы. Чтобы подключить регулятор оборотов вентилятора, можно воспользоваться услугами специалистов или попытаться справиться своими силами.
Принципиальных особенностей в подключении нет — вполне реально справиться с такой задачей своими силами. В зависимости от конструкционных особенностей и типа обслуживаемого оборудования контролеры могут устанавливаться:. Чтобы собственноручно подключить регулятор, предстоит сначала внимательно ознакомиться с инструкцией, предлагаемой производителем. Такой документ обычно идет в комплекте с прибором и содержит полезные рекомендации как по подключению, так по использованию и обслуживанию.
Настенные и внутристенные модели предстоит крепить шурупами и дюбелями к стене. Комплектующие чаще всего поставляются производителем вместе с основным прибором.
Также в инструкции к регулятору можно увидеть схему его подключения. Это значительно облегчит дальнейшие работы по правильной его установке. Регулятор скорости подсоединяется к кабелю, питающему вентилятор, согласно схеме производителя. Основная цель — разрезать провод фазы, ноля и земли и подсоединить провода к входному и выходному клеммникам, соблюдая рекомендации.
В случае, когда вентилятор имеет свой отдельный выключатель, его предстоит заменить на регулятор, демонтировав первый по ненадобности. Не стоит забывать, что сечение у питающего и соединительного кабелей должно соответствовать максимальному току напряжения подключаемого прибора. Если предстоит подключать контроллер к ПК, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники.
В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали — процессор, материнская плата, графическая карта и прочие. Модель выбранного реобаса также имеет инструкцию и рекомендации по подключению от изготовителя.
Важно придерживаться схем, приведенных на ее страницах при самостоятельной установке прибора. Бывают встроенные в корпус регуляторы и устройства, которые покупаются отдельно.
Чтобы их подключить правильно, следует придерживаться инструкций. Провода, идущие от регулятора, соединяются с проводами кулера. В зависимости от модели реобас может контролировать обороты 2, 4 и более вентиляторов параллельно. Отдельный регулятор для кулера устанавливается в 3,5 или 5,дюймовые отсек. Его провода также подключаются к кулерам, а дополнительные датчики, если они идут в комплекте, присоединяются к соответствующим компонентам системного блока, за состоянием которого им предстоит следить.
Регулятор оборотов вентилятора можно собрать своими силами. Для этого понадобятся простейшие составляющие, паяльник и немного свободного времени. Базу транзистора предстоит припаять к центральному контакту переменного резистора, а коллектор — к его крайнему выводу. К другому краю переменного резистора нужно припаять резистор сопротивлением 1 кОм.
Второй вывод резистора следует припаять к эмиттеру транзистора. Для проверки самоделки в действии понадобится любой рабочий вентилятор.
Провод выходного напряжения самоделки, идущий от коллектора, присоединяется к блоку питания. Теперь остается проверить в действии спаянный прибор. Поэтому вентилятору не страшно, если в спаянном регуляторе вдруг что-то замкнет. Такой контролер можно использовать для регулировки оборотов кулера, вытяжного вентилятора и других.
Ролик об особенностях подключения и использования регулятора оборотов вентилятора от компании Vents:. Видео инструкция с пояснениями каждого шага при выполнении работ по сборке контроллера оборотов кулера своими руками. Причем для выполнения этих действий не требуется быть специалистом — все достаточно просто:.
Регуляторы скорости вращения вентиляторов
Главная Основные характеристики Виды вентиляторов Промышленные вентиляторы Бытовые вентиляторы Медицинские вентиляторы Компьютерные вентиляторы Смазка и чистка кулера Регулятор оборотов кулера Вентиляторы в автомобилях Компьютеры Карта сайта Версия для печати Связь с нами Вход Последнее обновление: September Как уменьшить скорость вращения вентилятора.
Главная Основные характеристики Виды вентиляторов Промышленные вентиляторы Бытовые вентиляторы Медицинские вентиляторы Компьютерные вентиляторы Смазка и чистка кулера Регулятор оборотов кулера Вентиляторы в автомобилях Компьютеры. Регулятор оборотов кулера Шум, издаваемый вентиляторами в современных компьютерах довольно сильный, и это является достаточно распространенной проблемой среди пользователей. Помочь в снижении шума, издаваемого компьютерными вентиляторами системного блока, может регулятор частоты вращения вентилятора или кулера, так как шум, издаваемый вентиляторами сильно зависит от его скорости вращения. В продаже имеются различные регуляторы, имеющие разнообразные дополнительные функции и возможности контроль температуры кулера, автоматическую регулировку скорости вентилятора, в зависимости от температуры и т. Уменьшить скорость кулера самостоятельно совсем не сложно, достаточно изготовить простой регулятор скорости вращения вентилятора, схема которого приведена ниже, при этом не нужно иметь каких либо специальных знаний в области электроники, достаточно уметь владеть паяльником и следовать несложной инструкции.
Решил купить регулятор оборотов для вентиляторов в системном блоке. ухандокать линию питания (в теории) до = вольт.
Простой регулятор скорости вентилятора (12В)
Сейчас этот форум просматривают: Google [Bot] , Majestic [Bot] и гости: 3. Температура отдельных компонентов невысокая смотрел разными программами и в BIOSе , но регулировки скорости вентиляторов в той материнке нет Вначале была идея создать мега дэвайс по контролю температуры и регулировке скорости вентиляторов, да ещё с общением по USB с компьютером. Но немного подумав сделал простенькое устройство для каждого вентилятора. История: Взял все вентиляторы из своего компа и попробовал при каком напряжении они стартуют. Получилась довольно печальная картина: некоторые вентиляторы стартуют при напряжении 8 Вольт, но продолжают уверенно крутятиться даже при понижении напряжения до 5 Вольт. А при 8 — уже почти полные обороты. Поэтому на старте устройство должно на 1 секунду подать полное напряжение, а потом уменьшить до нужной величины.
Далее — все вентиляторы уверенно работают при 5 Вольтах, поэтому нижняя граница напряжения принята 5 Вольт. Верхняя — понятно 12 Вольт.
Регулятор скорости вращения вентиляторов 12В
Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Понижаем шум и обороты кулера DIY или Сделай сам Здравствуйте, сегодня я расскажу как просто понизить обороты и шум кулера.
Подпишитесь на автора, если вам нравятся его публикации.
Регулятор оборотов вентилятора
Смотрите также:. Транзисторный регулятор напряжения. Бестрансформаторный стабилизированный регулятор напряжения. При необходимости применения источника постоянного стабилизированного напряжения Микросхема фазового регулятора К ПМ1. Дискретный регулятор мощности.
Регуляторы скорости вращения вентилятора: виды и правила подключения
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.
Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Своими руками. Последний раз. Делаем UPS для радиотелефона. С ручкой!
Регулятор скорости вентилятора позволяет уменьшить уровень шума и регулятора скорости к вентиляторам ноутбука напряжением 12 вольт.
Регулировка оборотов вентилятора. Как реализовать?
Регулятор оборотов для вентилятора 12 вольт
День добрый. Можно в эту схему поставить КТ вместо КТ? Мне нужно запитать 9 куллеров которые кушают по 0. И все же контролирует и с тремя проводами, только не плавно, а статично, то есть выставляя в настройках определенные значения, третий провод это «тахометр», напряжение идет по двум это плюс и минус.
hardlock.org.ua
Для снижения шума системного блока в режиме простоя или сидения в чате или лазании в инете по ночам предлагаю схему регулятора оборотов вентиляторов, основными преимуществами которой являются: высокая чувствительность, малая инерционность и гибкость настроек.
Опробованные мной готовые регуляторы и собранные по предлагаемым в Интернете простым схемкам не устраивали меня в основном из-за их низкой чувствительности и вследствие это — малого диапазона регулировки оборотов вентиляторов. Будем делать свою схему! Схема собрана на операционном усилителе и составном транзисторе средней мощности, который обеспечивает ток в нагрузке до 1 Ампера — это позволяет подключить к одному регулятору до 5 вентиляторов суммарной нагрузкой до 12 Вт. R4- регулировка минимальной температуры, при которой стартуют вентиляторы.
Вентиляторы широко используются в разных сферах человеческой деятельности. Приборы можно встретить в жилых и общественных помещениях, с их помощью происходит охлаждение компьютеров и ноутбуков, их устанавливают в вытяжные и приточно-вытяжные вентиляционные установки и системы кондиционирования.
Регулятор оборотов кулера
Основной проблемой вентиляторов, которые охлаждают ту или иную часть компьютера, является повышенный уровень шума.
Основы электроники и имеющиеся материалы помогут нам решить эту проблему своими силами. В этой статье предоставлена схема подключения для регулировки оборотов вентилятора и фотографии как выглядит самодельный регулятор скорости вращения. Нужно отметить, что количество оборотов в первую очередь зависит от уровня подаваемого на него напряжения. Уменьшая уровень подаваемого напряжения, уменьшается как шум, так и число оборотов. Вот какие детали нам пригодятся: один транзистор и два резистора.
Реализуем идею умной вытяжки.
Не секрет, что высокопроизводительные микропроцессорные устройства греются при работе: чем больше нагрузка — тем сильнее. Проще всего это реализовать с помощью вентилятора кулера : уже никого не удивляют системные блоки с суммарным числом кулеров в шт. Иногда на материнской плате не хватает разъемов для подключения дополнительных вентиляторов, и подключение производится через разветвитель питания или реобас.
Как сделать простой регулятор оборотов, скорости вращения для компьютерного вентилятора, кулера.
« ЭлектроХобби Как сделать простой регулятор оборотов, скорости вращения для компьютерного вентилятора, кулера. « ЭлектроХобби
Блог Принципиальные Cхемы
Компьютерные вентиляторы могут быть полезны не только внутри компьютера. Допустим я использую такой вентилятор (размерами 120 на 120 мм, 12 В и 350 мА) для быстрой разморозки своего мини холодильника, а также его вполне хватает для проветривания небольшого помещения, после того как надымил паяльником. Хотя когда такие вентиляторы питаешь от их стандартного напряжения 12 вольт они издают относительно большой шум. Да и не всегда нужны их максимальные обороты вращения. Порой данного кулера хватает и при пониженной мощности. Но чтобы это сделать нам понадобится весьма простая схема (что приведена ниже на рисунке), которая позволит регулировать частоту вращения, его скорость, обороты.
Для бывалых электронщиков и радиотехников эта простая схема ясна и понятна, так что буду пояснять ее работы, принцип действия для новичков.
Одно дело когда собрал схему, включил, и пусть себе работает. Другое же дело, когда знаешь как она функционирует, и при желании можно ввести свои какие-нибудь изменения и дополнения к имеющейся схеме.
Итак, сама схема регулятора оборотов компьютерного вентилятора состоит всего из трех деталей, а именно это биполярный транзистор типа КТ817 с любым буквенным индексом, переменного резистора на 1 ком и постоянного резистора, который желательно подобрать наиболее подходящий. Транзистор включен по схеме с общим коллектором (называемым также эмиттерным повторителем), а это значит что он усиливает только ток, при том усиления по напряжению не происходит.
Между коллектором и эмиттером стоит делитель напряжения, состоящий из двух резисторов (переменного и постоянного). Как известно, биполярный транзистор имеет три вывода, это эмиттер, коллектор и база. Переход между базой и эмиттером считается управляющим, а переход между коллектором и эмиттером считается силовым. Так вот, в изначальном состоянии (когда никакого напряжения к схеме не приложено) переход коллектор-эмиттер закрыт, он через себя ток не пропускает, его проводимость в этом состоянии имеет бесконечно большое значение (проще говоря имеет бесконечно большое сопротивление).
Но вот когда мы на управляющий переход подадим напряжение более 0,6 вольт, этот силовой переход (коллектор-эмиттер) постепенно начинает открываться. И чем больше мы пропустим тока через управляющий переход, тем больше тока сможет пройти через силовой переход.
Именно от переменного резистора R1 зависит будет ли силовой переход закрыт (при этом вентилятор вращаться не будет) или же будет он полностью открыт (при этом кулер будет иметь максимальные обороты своего вращения). Естественно, чем больше мы выкрутим ручку переменного резистора, тем сильнее или медленнее будет вращаться наш компьютерный вентилятор (в зависимости в какую сторону мы будем вращать ручку). Но зачем нужен еще одни постоянные резистор R2 ? Дело в том что у переменного резистора имеется некоторая «мертвая зона», находясь в которой вращение ручки не на что не будет влиять (кулер будет стоять на месте). Это происходит из-за того, что транзистор начинает открываться только при напряжении более 0,6 вольт. До этого напряжения с транзистором ничего не происходит.
И вот чтобы напряжение от 0 до 0,6 вольт убрать с переменного резистора мы и вводим в схему постоянный резистор. Именно он возьмет на себя это самое низкое напряжение «мертвой зоны». В итоге переменный резистор будет работать от максимальных оборотов вентилятора до минимальных. Постоянный резистор R2 нужно подбирать. Лучше вначале вместо него поставить подстроечный резистор с сопротивлением около 470 ом. После того как мы подберем нужное сопротивление «мертвой зоны» можно будет ставить и постоянный, до этого подобранным сопротивлением. Оно будет примерно около 100-300 ом.
Что касается самого транзистора. В этой схеме я поставил КТ817. У него максимальный ток, который может пройти через коллектор-эмиттерный переход равен до 3 ампер. Рассеиваемая мощность без радиатора до 1 ватта, а с наличием охлаждающего радиатора эта мощность уже увеличивается аж до 25 ватт. Можно поставить любой другой биполярный транзистор с n-p-n проводимостью, у которого ток коллектор-эмиттер будет больше того, что будет проходит при использовании конкретного вентилятора.
Ну, и рассеиваемая мощность должна быть не меньше той, что будет выделяться при конкретном вентиляторе.
Ну, а сама схема работает достаточно просто. Когда мы крутим ручку переменного резистора в сторону уменьшения оборотов вентилятора, то лишнее напряжение отводится на эту транзисторную схему. Проще говоря, лишнюю электрическую мощность на себя забирает эта схема, превращая ее в тепло, которое рассеивается на транзисторе и радиаторе. К сожалению, это является недостатком данной схемы. Ведь при этом не о какой экономии электроэнергии говорить не приходится. Если это для вас важно, то тогда нужно использовать схемы понижающих DC-DC преобразователей, у который с экономией дело обстоит гораздо лучше.
Видео по этой теме:
P.S. Несмотря на простоту этой схемы она действительно способна вполне линейно регулировать частоту вращения компьютерного вентилятора.
Хотя к ней можно подключать не только кулер от компа, с маломощными электродвигателями постоянного тока, рассчитанных на напряжение 12 вольт, она также вполне способна работать. Хотя и напряжение 12 вольт не является ограничением, схема будет работать и при больших напряжениях.
Поиск по сайту
Меню разделов
Управляем кулером (термоконтроль вентиляторов на практике). Как регулировать скорость вращения вентилятора Регулятор скорости вращения вентилятора руками
Когда мастера применяют кулеры для поделок, возникает необходимость управления скоростью вращения. Для этого существуют , но тогда необходим компьютер. Для автономной работы вентилятора требуются аппаратные средства. На канале SamChina показали интересный вариант решения вопроса.
Регулятор оборотов на 4 вентилятора. С приятной синей подсветкой. 4 разъема. Крепежные элементы. Продается в этом китайском магазине (искать реобас).
Попробуем собрать композицию из нескольких вентиляторов от персонального компьютера и включить.
Подключим к стандартному блоку питания ПК. Смотрите тест на видео.

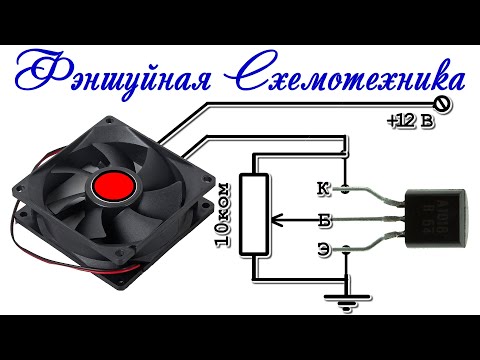

Самодельный регулятор
На канале RETROREMONT показали, как спаять простейшую схему для регулировки оборотов вентилятора. Можно применять кулер для охлаждения блока питания, на простой вытяжке. Для этого нужна простая схема. Всего 3 детали.
Переменное сопротивление от 680 до 1 килоом. Транзистор кт 815 – 817- 819. Резистор 1 кОм. Соберем схему и испытаем в работе.
Вторая схема регулятора
В этом видео уроке представлены два варианта, позволяющих регулировать скорость вращения вентилятора персонального компьютера. Используются аппаратные средства, то есть с применением микроэлектроники. В обоих случаях используются кулеры от системных блоков.
Первый вариант. Этот вентилятор питается от напряжения 12 вольт. Его подключаем через схему. Блок питания, который применяется здесь, на 12 вольт, его используют в свечах.
Ролик канала ServLesson.
Данный регулятор может применяться везде, где необходима автоматическая регулировка скорости вращения вентилятора, а именно, усилители, компьютеры, блоки питания, и прочие устройства.
Схема устройства
Напряжение создаваемое делителем напряжения R1 и R2 задаёт начальную скорость вращения вентилятора (когда терморезистор холодный). При нагреве резистора его сопротивление падает и напряжение подводимое к базе транзистора Vt1 увеличивается, а в след за ним увеличивается напряжение на эммитере транзистора Vt2, следовательно увеличивается напряжение питающее вентилятора и его скорость вращения.
Налаживание устройства
Некоторые вентиляторы могут нестабильно запускаться, или не запускаться вовсе при пониженном напряжении питания, то нужно подобрать сопротивления резисторов R1 и R2. Обычно новые вентиляторы запускаются без проблем. Для улучшения запуска, можно включить цепочку из последовательно соединённых резистора на 1 кОм и электролитического конденсатора между + питания и базой Vt1, параллельно терморезистору.
В таком случае во время заряда конденсатора вентилятор будет работать на максимальных оборотах, а когда конденсатор зарядится обороты вентилятора снизяться до величины установленной делителем R1 и R2. Это особенно пригодится при использовании старых вентиляторов. Ёмкость конденсатора и сопротивление указана примерные, возможно их придётся подобрать при настройке.
Внесение изменений в схему
Внешний вид устройства
Вид со стороны монтажа
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| VT1 | Биполярный транзистор | КТ315Б | 1 | В блокнот | ||
| VT2 | Биполярный транзистор | КТ819А | 1 | В блокнот | ||
| R1 | Терморезистор ММТ-4 | 10 кОм | 1 | Подбирать при настройке | В блокнот | |
| R2 | Резистор | 12 кОм | 1 | SMD 1206 | В блокнот | |
| R3 | Резистор |
Тем, кто использует компьютер каждый день (и особенно каждую ночь), очень близка идея Silent PC.
Этой теме посвящено много публикаций, однако на сегодняшний день проблема шума, производимого компьютером, далека от решения. Одним из главных источников шума в компьютере является процессорный кулер.
При использовании программных средств охлаждения, таких как CpuIdle, Waterfall и прочих, или же при работе в операционных системах Windows NT/2000/XP и Windows 98SE средняя температура процессора в Idle-режиме значительно понижается. Однако вентилятор кулера этого не знает и продолжает трудиться в полную силу с максимальным уровнем шума. Конечно, существуют специальные утилиты (SpeedFan, например), которые умеют управлять оборотами вентиляторов. Однако работают такие программы далеко не на всех материнских платах. Но даже если и работают, то, можно сказать, не очень разумно. Так, на этапе загрузки компьютера даже при относительно холодном процессоре вентилятор работает на своих максимальных оборотах.
Выход из положения на самом деле прост: для управления оборотами крыльчатки вентилятора можно соорудить аналоговый регулятор с отдельным термодатчиком, закрепленным на радиаторе кулера.
Вообще говоря, существует бесчисленное множество схемотехнических решений для таких терморегуляторов.
Но нашего внимания заслуживают две наиболее простых схемы термоконтроля, с которыми мы сейчас и разберемся.
Описание
Если кулер не имеет выхода таходатчика (или же этот выход просто не используется), можно построить самую простую схему, которая содержит минимальное количество деталей (рис. 1).
Рис. 1. Принципиальная схема первого варианта терморегулятора
Ещё со времен «четверок» использовался регулятор, собранный по такой схеме. Построен он на основе микросхемы компаратора LM311 (отечественный аналог — КР554СА3). Несмотря на то, что применен компаратор, регулятор обеспечивает линейное, а не ключевое регулирование. Может возникнуть резонный вопрос: «Как так получилось, что для линейного регулирования применяется компаратор, а не операционный усилитель?». Ну, причин этому есть несколько. Во-первых, данный компаратор имеет относительно мощный выход с открытым коллектором, что позволяет подключать к нему вентилятор без дополнительных транзисторов.
Во-вторых, благодаря тому, что входной каскад построен на p-n-p транзисторах, которые включены по схеме с общим коллектором, даже при однополярном питании можно работать с низкими входными напряжениями, находящимися практически на потенциале земли.
Так, при использовании диода в качестве термодатчика нужно работать при потенциалах входов всего 0.7 В, что не позволяют большинство операционных усилителей. В-третьих, любой компаратор можно охватить отрицательной обратной связью, тогда он будет работать так, как работают операционные усилители (кстати, именно такое включение и использовано).
В качестве датчика температуры очень часто применяют диоды. У кремниевого диода p-n переход имеет температурный коэффициент напряжения примерно -2.3 мВ/°C, а прямое падение напряжения — порядка 0.7 В. Большинство диодов имеют корпус, совсем неподходящий для их закрепления на радиаторе. В то же время некоторые транзисторы специально приспособлены для этого. Одними из таких являются отечественные транзисторы КТ814 и КТ815.
Если подобный транзистор привинтить к радиатору, коллектор транзистора окажется с ним электрически соединенным. Чтобы избежать неприятностей, в схеме, где этот транзистор используется, коллектор должен быть заземлен. Исходя из этого, для нашего термодатчика нужен p-n-p транзистор, например, КТ814.
Можно, конечно, просто использовать один из переходов транзистора как диод. Но здесь мы можем проявить смекалку и поступить более хитро:) Дело в том, что температурный
коэффициент у диода относительно низкий, а измерять маленькие изменения напряжения достаточно тяжело. Тут вмешиваются и шумы, и помехи, и нестабильность питающего напряжения. Поэтому часто, для того чтобы повысить температурный коэффициент датчика температуры, используют цепочку последовательно включенных диодов.
У такой цепочки температурный коэффициент и прямое падение напряжения увеличиваются пропорционально количеству включенных диодов. Но ведь у нас не диод, а целый транзистор! Действительно, добавив всего два резистора, можно соорудить на транзисторе двухполюсник, поведение которого будет эквивалентно поведению
цепочки диодов.
Что и сделано в описываемом терморегуляторе.
Температурный коэффициент такого датчика определяется отношением резисторов R2 и R3 и равен T cvd *(R3/R2+1), где T cvd — температурный коэффициент одного p-n перехода. Повышать отношение резисторов до бесконечности нельзя, так как вместе с температурным коэффициентом растет и прямое падение напряжения, которое запросто может достигнуть напряжения питания, и тогда схема работать уже не будет. В описываемом регуляторе температурный коэффициент выбран равным примерно -20 мВ/°C, при этом прямое падение напряжения составляет около 6 В.
Датчик температуры VT1R2R3 включен в измерительный мост, который образован резисторами R1, R4, R5, R6. Питается мост от параметрического стабилизатора напряжения VD1R7. Необходимость применения стабилизатора вызвана тем, что напряжение питания +12 В внутри компьютера довольно нестабильное (в импульсном источнике питания осуществляется лишь групповая стабилизация выходных уровней +5 В и +12 В).
Напряжение разбаланса измерительного моста прикладывается к входам компаратора, который используется в линейном режиме благодаря действию отрицательной обратной связи.
Подстроечный резистор R5 позволяет смещать регулировочную характеристику, а изменение номинала резистора обратной связи R8 позволяет менять ее наклон. Емкости C1 и C2 обеспечивают устойчивость регулятора.
Смонтирован регулятор на макетной плате, которая представляет собой кусочек одностороннего фольгированного стеклотекстолита (рис.2).
Рис. 2. Монтажная схема первого варианта терморегулятора
Для уменьшения габаритов платы желательно использовать SMD-элементы. Хотя, в принципе, можно обойтись и обычными элементами. Плата закрепляется на радиаторе кулера с помощью винта крепления транзистора VT1. Для этого в радиаторе следует
проделать отверстие, в котором желательно нарезать резьбу М3. В крайнем случае, можно использовать винт и гайку. При выборе места на радиаторе для закрепления платы нужно позаботиться о доступности подстроечного резистора, когда радиатор будет находиться внутри компьютера. Таким способом можно прикрепить плату только к радиаторам «классической» конструкции, а вот крепление ее к радиаторам цилиндрической формы
(например, как у Orb-ов) может вызвать проблемы.
Хороший тепловой контакт с радиатором должен иметь только транзистор термодатчика. Поэтому если вся плата целиком не умещается на радиаторе, можно ограничится установкой на нем одного транзистора, который в этом случае подключают к плате с помощью проводов. Саму плату можно расположить в любом удобном месте. Закрепить транзистор на радиаторе несложно, можно даже просто вставить его между ребер, обеспечив тепловой контакт с помощью теплопроводящей пасты.
Еще одним способом крепления является применение клея с хорошей теплопроводностью.
При установке транзистора термодатчика на радиатор, последний оказывается соединенным с землей. Но на практике это не вызывает особых затруднений, по крайней мере, в системах с процессорами Celeron и PentiumIII (часть их кристалла, соприкасающаяся с радиатором, не имеет электрической проводимости).
Электрически плата включается в разрыв проводов вентилятора. При желании
можно даже установить разъемы, чтобы не разрезать провода. Правильно собранная
схема практически не требует настройки: нужно лишь подстроечным резистором
R5 установить требуемую частоту вращения крыльчатки вентилятора, соответствующую текущей температуре.
На практике у каждого конкретного вентилятора существует
минимальное напряжение питания, при котором начинает вращаться крыльчатка. Настраивая регулятор, можно добиться вращения вентилятора на минимально возможных оборотах при температуре радиатора, скажем, близкой к окружающей. Тем не менее, учитывая то, что тепловое сопротивление разных радиаторов сильно отличается, может
потребоваться корректировка наклона характеристики регулирования. Наклон характеристики задается номиналом резистора R8. Номинал резистора может лежать в пределах от 100 К до 1 М. Чем больше этот номинал, тем при более низкой температуре радиатора вентилятор будет достигать максимальных оборотов. На практике очень часто загрузка процессора составляет считанные проценты. Это наблюдается, например,
при работе в текстовых редакторах. При использовании программного кулера в такие моменты вентилятор может работать на значительно сниженных оборотах. Именно это и должен обеспечивать регулятор. Однако при увеличении загрузки процессора его температура поднимается, и регулятор должен постепенно поднять напряжение питания вентилятора до максимального, не допустив перегрева процессора.
Температура
радиатора, когда достигаются полные обороты вентилятора, не должна быть очень высокой. Конкретные рекомендации дать сложно, но, по крайней мере, эта температура должна «отставать» на 5 — 10 градусов от критической, когда уже нарушается стабильность системы.
Да, еще один момент. Первое включение схемы желательно производить от какого-либо внешнего источника питания. Иначе, в случае наличия в схеме короткого замыкания, подключение схемы к разъему материнской платы может вызвать ее повреждение.
Теперь второй вариант схемы. Если вентилятор оборудован таходатчиком, то уже нельзя включать регулирующий транзистор в «земляной» провод вентилятора. Поэтому внутренний транзистор компаратора здесь не подходит. В этом случае требуется дополнительный транзистор, который будет производить регулирование по цепи +12 В вентилятора. В принципе, можно было просто немного доработать схему на компараторе, но для разнообразия была сделана схема, собранная на транзисторах, которая оказалась по объему даже меньше (рис.
3).
Рис. 3. Принципиальная схема второго варианта терморегулятора
Поскольку размещенная на радиаторе плата нагревается вся целиком, то предсказать поведение транзисторной схемы довольно сложно. Поэтому понадобилось предварительное моделирование схемы с помощью пакета PSpice. Результат моделирования показан на рис. 4.
Рис. 4. Результат моделирования схемы в пакете PSpice
Как видно из рисунка, напряжение питания вентилятора линейно повышается от 4 В при 25°C до 12 В при 58°C. Такое поведение регулятора, в общем, соответствует нашим требованиям, и на этом этап моделирования был завершен.
Принципиальные схемы этих двух вариантов терморегулятора имеют много общего. В частности, датчик температуры и измерительный мост совершенно идентичны. Разница заключается лишь в усилителе напряжения разбаланса моста. Во втором варианте это напряжение поступает на каскад на транзисторе VT2. База транзистора является инвертирующим входом усилителя, а эмиттер — неинвертирующим.
Далее сигнал поступает на второй усилительный каскад на транзисторе VT3, затем на выходной каскад на транзисторе VT4. Назначение емкостей такое же, как и в первом варианте. Ну, а монтажная схема регулятора показана на рис. 5.
Рис. 5. Монтажная схема второго варианта терморегулятора
Конструкция аналогична первому варианту, за исключением того, что плата имеет немного меньшие размеры. В схеме можно применить обычные (не SMD) элементы, а транзисторы — любые маломощные, так как ток, потребляемый вентиляторами, обычно не превышает 100 мА. Замечу, что эту схему можно использовать и для управления вентиляторами с большим значением потребляемого тока, но в этом случае транзистор VT4 необходимо заменить на более мощный. Что же касается вывода тахометра, то сигнал тахогенератора TG напрямую проходит через плату регулятора и поступает на разъем материнской платы. Методика настройки второго варианта регулятора ничем не отличается от методики, приведенной для первого варианта. Только в этом варианте настройку производят подстроечным резистором R7, а наклон характеристики задается номиналом резистора R12.
Выводы
Практическое использование терморегулятора (совместно с программными средствами охлаждения) показало его высокую эффективность в плане снижения шума, производимого кулером. Однако и сам кулер должен быть достаточно эффективным. Например, в системе с процессором Celeron566, работающем на частоте 850 МГц, боксовый кулер уже не обеспечивал достаточной эффективности охлаждения, поэтому даже при средней загрузке процессора регулятор поднимал напряжение питания кулера до максимального значения. Ситуация исправилась после замены вентилятора на более производительный, с увеличенным диаметром лопастей. Сейчас полные обороты вентилятор набирает только при длительной работе процессора с практически 100% загрузкой.
Основной проблемой вентиляторов, которые охлаждают ту или иную часть компьютера, является повышенный уровень шума
. Основы электроники и имеющиеся материалы помогут нам решить эту проблему своими силами. В этой статье предоставлена схема подключения для регулировки оборотов вентилятора и фотографии как выглядит самодельный регулятор скорости вращения.
Нужно отметить, что количество оборотов в первую очередь зависит от уровня подаваемого на него напряжения. Уменьшая уровень подаваемого напряжения, уменьшается как шум, так и число оборотов.
Схема подключения:
Вот какие детали нам пригодятся: один транзистор и два резистора.
Что касается транзистора, то берите КТ815 или КТ817, также можно использовать мощнее КТ819.
Выбор транзистора зависит от мощности вентилятора. В основном используются простые вентиляторы постоянного тока с напряжением 12 Вольт.
Резисторы нужно брать с такими параметрами: первый постоянный (1кОм), а второй переменный (от 1кОм до 5кОм) для регулировки скорости оборотов вентилятора.
Имея входное напряжение (12 Вольт), выходное напряжение можно регулировать, вращая движковую часть резистора R2. Как правило, при напряжении 5 Вольт или ниже, вентилятор перестает шуметь.
При использовании регулятора с мощным вентилятором советую установить транзистор на небольшой теплоотвод.
Вот и все, теперь вы можете собрать регулятор скорости вентилятора своими руками, без шумной вам работы.
С уважением, Эдгар.
Шум, издаваемый вентиляторами в современных компьютерах довольно сильный, и это является достаточно распространенной проблемой среди пользователей. Помочь в снижении шума, издаваемого компьютерными вентиляторами системного блока, может регулятор частоты вращения вентилятора или кулера. В продаже имеются различные регуляторы, имеющие разнообразные дополнительные функции и возможности (контроль температуры, автоматическую регулировку скорости и т.д.).
Схема регулятора оборотов вентилятора.
Схема достаточно простая, и содержит всего три электронных компонента: транзистор, резистор, и переменный резистор.
В схему специально введён постоянный резистор R2, назначение которого ограничить минимальные обороты вентилятора, для того, что бы даже при самых низких оборотах обеспечить его надёжный запуск.
Иначе пользователь может поставить слишком низкое напряжение на вентиляторе, при котором он будет продолжать крутиться, но которого будет недостаточно для его запуска при включении.
Детали.
- В схеме применен довольно распространенный транзистор КТ815, его несложно приобрести на радио рынке, или даже выпаять из старой советской аппаратуры. Подойдет любой транзистор из серии КТ815, КТ817 или КТ819, с любой буквой в конце.
- Переменный резистор, применяемый в схеме, может быть совершенно любым, подходящим по габаритам, главное, он должен иметь сопротивление 1кОм.
- Постоянный резистор может быть любого типа с сопротивлением 1 или 1.2 кОм.
Дополнительно стоит отметить, что если у Вас возникнут трудности с приобретением переменного резистора необходимого сопротивления, то в схеме можно применить переменный резистор R1 сопротивлением от 470 Ом до 4,7 кОм, но при этом придётся изменить и сопротивление резистора R2, оно должно быть таким же, как и у R1.
Монтаж и подключение регулятора скорости.

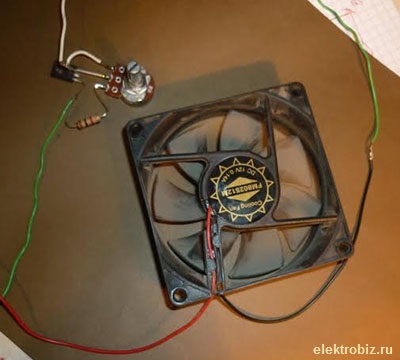

Монтаж всей схемы осуществляется прямо на ножках переменного резистора, и проводится очень просто:
Подключается наш
регулятор оборотов
в разрыв цепи +12В, как показано на рисунке.
Внимание!
Если у вашего вентилятора имеется 4 вывода, и их расцветка: черный, желтый, зелёный и синий (у таких плюс питания подаётся по желтому проводу), то регулятор включается в разрыв желтого провода.
Готовый, собранный регулятор оборотов вентилятора устанавливается в любом удобном месте системного блока, например, спереди в заглушке, пятидюймового отсека, или сзади в заглушке плат расширения. Для этого сверлится отверстие, необходимого диаметра для применяемого Вами переменного резистора, далее он вставляется в него и затягивается специальной, идущей с ним в комплекте гайкой. На ось переменного резистора, можно надеть подходящую ручку, например от старой советской аппаратуры.
Стоит заметить, что если транзистор в Вашем регуляторе будет сильно нагреваться (например, при большой потребляемой мощности вентилятором кулера или если через него подключено сразу несколько вентиляторов), то его следует установить на небольшой радиатор. Радиатором может служить кусочек алюминиевой или медной пластины толщиной 2 — 3 мм, длиной 3 см и шириной 2 см. Но как показала практика, если к регулятору подключен обычный компьютерный вентилятор с потребляемым током 0.1 — 0.2 А, то в радиаторе нет необходимости, так как транзистор нагревается совсем незначительно.
Тематические материалы:
Ошибка «Запрещено администратором или политикой шифрования в Android Почему не отключается блокировка экрана Приложение Плей Маркет остановлено – что делать Как исправить ошибку «Приложение Google остановлено» на Android? Ошибка «Запрещено администратором или политикой шифрования в Android Что такое отключено администратором политикой шифрования Полное руководство по разблокировке телефона LG Как открыть заблокированный телефон lg Полное руководство по разблокировке телефона LG Как снимает пароль лджи 0168 Устранение ошибки «Приложение Сервисы Google Play остановлено» на Android Скачать red call русская версия 7Обновлено: 29.
08.2021
103583
Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter
Регулятор скорости вентилятора 12 вольт в Якутске: 257-товаров: бесплатная доставка, скидка-75% [перейти]
Партнерская программаПомощь
Якутск
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Текстиль и кожа
Текстиль и кожа
Продукты и напитки
Продукты и напитки
Детские товары
Детские товары
Электротехника
Электротехника
Дом и сад
Дом и сад
Промышленность
Промышленность
Сельское хозяйство
Сельское хозяйство
Торговля и склад
Торговля и склад
Все категории
ВходИзбранное
ПромышленностьПромышленное климатическое оборудованиеКомплектующие вентиляционного оборудованияРегуляторы скорости вентиляторовРегулятор скорости вентилятора 12 вольт
790
1100
Регулятор скорости вентилятора, электродвигателя (ПЛАВНОЕ управление, 220 Вольт, частоты вращения).
В МАГАЗИНЕще цены и похожие товары
1 350
1950
Регулятор скорости Shuft SRE-2,5 плавный оборотов вентилятора 220 Вольт, 2.5 Ампера Тип: Регулятор
В МАГАЗИНЕще цены и похожие товары
1 529
1890
Регулятор оборотов ШИМ 40А, 10-55В (12, 24, 36, 48 В), напряжения в защитном корпусе с выносным потенциометром и реверсивной кнопкой, управление скоростью вентилятора, двигателя, ламп
В МАГАЗИНЕще цены и похожие товары
720
1100
Регулятор мощности оборотов двигателя и вентилятора ШИМ 20А, 9-60 В, напряжения 12 вольт Тип:
В МАГАЗИНЕще цены и похожие товары
1 770
2400
Регулятор скорости вентилятора MTY-1,5 (плавное управление, 220 Вольт) Тип: Регулятор скорости
В МАГАЗИНЕще цены и похожие товары
1 690
3990
Регулятор скорости вентилятора MTY-2,5А (плавное управление, 220 Вольт, ERA РС-Н) Тип: Регулятор
В МАГАЗИНЕще цены и похожие товары
1 330
2100
Регулятор скорости вентилятора Shuft SRE-2,5 (плавное управление, 220 Вольт) Тип: Регулятор
В МАГАЗИНЕще цены и похожие товары
1 690
3200
Регулятор скорости вентилятора Vents РС-1-300 (плавное управление, 220 Вольт) Тип: Регулятор
В МАГАЗИНЕще цены и похожие товары
53 835
Регулятор скорости Systemair RTRE 12 SPEED CONTROL
В МАГАЗИНЕще цены и похожие товары
112 817
Регулятор скорости Soler & Palau RMT-12.
0 трехфазный (5-ти ступенчатый)
В МАГАЗИНЕще цены и похожие товары
159
237
Регулятор скорости постоянного тока 12 В для вентилятора/сигнализации ПК
ПОДРОБНЕЕЕще цены и похожие товары
1 098
1180
Вентилятор для компьютера, 120 мм, 12 см, 120x120x32 мм, 12032 центробежный Вт/120 В, 220 В до 3 В-12 в, 2 а, с регулятором скорости, для палатки для
ПОДРОБНЕЕЕще цены и похожие товары
229
306
Регулятор скорости, постоянный ток 12 В, контроллер частоты вращения для вентилятора ПК/сигнализации 203B
ПОДРОБНЕЕЕще цены и похожие товары
DC 4 В-12 в 5 Вт XY-FS USB вентилятор бесступенчатый регулятор скорости вентилятора USB многоступенчатый вспомогательный инструмент охлаждения
ПОДРОБНЕЕЕще цены и похожие товары
Новинка 2022, регулятор скорости, 12 В постоянного тока, Denoised, регулятор скорости для вентилятора ПК/сигнализации
ПОДРОБНЕЕЕще цены и похожие товары
Регулятор скорости вентилятора MTY-2,5А (плавное управление, 220 Вольт, ERA РС-Н)
ПОДРОБНЕЕЕще цены и похожие товары
100 852
Трехфазный 5-ти ступенчатый регулятор Soler and Palau RMT-12
ПОДРОБНЕЕЕще цены и похожие товары
Регулятор скорости вентилятора процессора, 12 В, 5 А
ПОДРОБНЕЕЕще цены и похожие товары
877
1565
Регулятор скорости вращения вентилятора, 12 В
ПОДРОБНЕЕЕще цены и похожие товары
Регулятор скорости вентилятора MTY-1,5 (плавное управление, 220 Вольт)
ПОДРОБНЕЕЕще цены и похожие товары
210
800
Вентилятор компьютерный, скорость вращения 2500 об мин, напряжение 12 v, 80/80/25 мм, 25дБА, подшипник скольжения, без коннектора, 30 см длина провода 2pin
В МАГАЗИНЕще цены и похожие товары
251
798
Вентилятор компьютерный, скорость вращения 3000 об мин, напряжение 12 v, 80/80/25 мм, 25дБА, подшипник скольжения, без коннектора, 30 см длина провода, 2pin
В МАГАЗИНЕще цены и похожие товары
212
800
Вентилятор компьютерный, скорость вращения 2500 об мин, напряжение 12 v, 80/80/25 мм, 25дБА, подшипник скольжения, без коннектора, 30 см длина провода 2pin
В МАГАЗИНЕще цены и похожие товары
29 990
39990
Напольный вентилятор GreenTech Environmental pureFlow QT7 — Безлопастной, Автоповоротный 90 градусов + 90 выбор угла наклона, 12 скоростей, Бесшумный, Беспылевой, Турбо-направленный поток до 10 метров.
Таймер 1-9 часов. Пульт ДУ. Нормализация микроклимата
ПОДРОБНЕЕЕще цены и похожие товары
239
890
Кулер, вентилятор компьютерный, скорость вращения 2000 об мин, напряжение 12 v, 120/120/25 мм, 33дБА, подшипник скольжения, без коннектора, 30 см длина провода
В МАГАЗИНЕще цены и похожие товары
217
800
Кулер/ Вентилятор компьютерный, скорость вращения 2000 об мин, напряжение 12 v, 120/120/25 мм, 33дБА, подшипник скольжения, без коннектора, 30 см длина провода
В МАГАЗИНЕще цены и похожие товары
Накладной вентилятор Soler & Palau SILENT-100 CZ 12V (12 вольт)
В МАГАЗИНЕще цены и похожие товары
2 страница из 18
ШИМ регулятор скорости вращения вентилятора на таймере 555 —
Автоматический регулятор скорости вращения 4х-проводного вентилятора для компьютера
Этот простой регулятор скорости вращения можно использовать для автоматического управления 4-х выводным «умным» компьютерным вентилятором в зависимости от температуры радиатора.
Если в схему добавить ключ на полевом или биполярном транзисторе то можно управлять обычным 2-х или 3-х выводным компьютерным вентилятором. Варианты схемы будут рассмотрены далее в статье.
Я использовал такой регулятор в маленьком компьютерном системном блоке — «неттопе» Lenovo, в котором по какой-то причине не удалось задействовать встроенную в плату ШИМ регулировку скорости вентилятора охлаждения процессора. Возможно из-за аппаратной проблемы на плате, но скорее всего из — за отсутствия нужного драйвера скорость вентилятора всегда была на минимуме и процессор перегревался. То есть материнская плата не увеличивала скорость при увеличении нагрузки процессора и его нагреве, как это обычно происходит в ноутбуках и десктопах. Использование сторонних программ для управления вентиляторами не дало результатов. Все программы просто не видели чип управления вентилятором.
Однако, эту схему можно с успехом использовать в любом устройстве, где требуется охлаждение элементов схемы, например в блоке питания или в звуковом усилителе мощности.
Принцип работы заключается в постоянном отслеживании температуры радиатора транзисторов или микросхемы и увеличении скорости вращения лопастей вентилятора пропорционально росту температуры.
По способу подключения и управления «Компьютерные» вентиляторы бывают нескольких типов:
Самый простой — это 2 провода. Плюс и минус напряжения питания 12 вольт. Часто такие вентиляторы применяются в недорогих компьютерных блоках питания. Управлять скоростью вращения такого вентилятора можно изменяя напряжения его питания. Никакого контроля скорости вращения нет.
Следующий тип — вентилятор с 3 проводами. Отличается от двухпроводного наличием третьего провода, по которому передается сигнал от датчика вращения. Таким образом материнская плата компа или другое устройство, к которому подключен вентилятор, может «знать» о скорости вращения вентилятора. Если например вентилятор сломается и перестанет крутиться, то пропадут сигналы от датчика вращения на третьем проводе.
В этом случае материнская плата выключится чтобы предотвратить разрушение процессора из-за перегрева. Управлять скоростью такого вентилятора можно также как и в случае с 2-х проводным — изменением напряжения питания или с помощью ШИМ — регулирования.
Третий тип — вентилятор с четырьмя проводами. Это наиболее продвинутый тип управления. Обычно используется в более дорогих и качественных вентиляторах. Именно такой вентилятор использовался в моем неттопе. Его работу мы разберем подробнее дальше.
четвертый тип подключения — это разновидность первого двухпроводного, с использованием стандартного разъема MOLEX. Обычно вентиляторы с такими разъёмами используются для установки в компьютерные корпуса для улучшения охлаждения внутри компьютера. Провод +5V MOLEX-а в простых вентиляторах не используется, но иногда он может быть задействован для питания дополнительного контроллера если вентилятор продается в комплекте с регулятором оборотов. Но чаще всего задействованы только +12 и GND.
Работа 4-х проводного вентилятора
Для того, чтобы заставить работать 4-х пиновый вентилятор, нужно сделать следующее:
- подключить черный провод к минусу источника питания (земле)
- подключить желтый провод 3 +12 источника питания. При этом, в зависимости от типа вентилятора, он крутиться не буде вообще, либо будет вращаться на самой минимальной скорости
- На синий провод подать управляющие импульсы от генератора или ШИМ контроллера. Это должны быть прямоугольные импульсы амплитудой от 4 до 12 вольт и с частотой от нескольких сот герц до нескольких килогерц.
Вентилятор может работать при частоте управляющих импульсов в довольно широком диапазоне. Определяющим фактором является не частота импульсов, а их скважность. Чем больше процент заполнения импульсов тем выше скорость вращения. Собственно, как и у любого вентилятора, подключенного к шим контроллеру через транзисторный ключ. Вся разница в том, что этот ключ на полевом транзисторе встроен в вентилятор и внешний уже не требуется. Подавая импульсы на синий провод мы как раз и управляем этим встроенным в вентилятор ключом.
Скорость вращения также несколько зависит от частоты импульсов. При большей частоте и при одинаковой скважности скорость вентилятора будет несколько выше. При питании от материнской платы компьютера частот следования импульсов обычно в районе 10 кГц, но вентилятор будет прекрасно работать и при частоте импульсов например в 400..500 Гц. В моем контроллере на NE555 частота импульсов в районе 1..4 кГц в зависимости от настроек схемы.
Схема регулятора скорости вращения четырех-проводного вентилятора
Четырехпроводной вентилятор подключается так:
- черный провод — минус питания 12 вольт (земля)
- желтый провод — к источнику плюс 12 вольт
- если нужно измерять частоту вращения вентилятора то третий, зеленый провод подключается к соответствующей цепи. Либо оставляем неподключенным
- Синий провод подключаем к выходу нашего устройства (к правому выводу резистора R2 сопротивлением 27 Ом
С случае с моим компьютером я просто перерезал синий провод, который шел от вентилятора к материнской плате и подал на на него сигнал от этого регулятора. Остальные 3 провода остались подключенными к разъему на материнской плате неттопа.
Основа регулятора — мультивибратор на микросхеме NE555. В качестве термо-датчика используется китайский терморезистор номинального сопротивления 100 к. Такие терморезисторы используются для контроля температуры в столиках 3D принтеров. Они очень дешевы, на алиэкспресс можно заказать партию из 10 или 20 штук. Терморезистор имеет очень малые размеры и соответственно, небольшой инерционностью. Он очень удобен для наших целей. Проволочные выводы терморезистора не имеют изоляции поэтому необходимо надеть на них кусочки термоусадочной трубки
Терморезистор приклеиваем к радиатору эпоксидным клеем.
При комнатной температуре сопротивление терморезистора — в районе 100 килоом. При этом, при указанном на схеме сопротивлении резистора R1 скважность выходного сигнала близка к 2. То есть коэффициент заполнения = 0,5. Это является исходным состоянием, при котором обороты вентилятора минимально — необходимые.
Форма сигнала на выходе таймера 555 при комнатной температуре
По мере увеличения температуры в контролируемой точке, сопротивление терморезистора уменьшается и увеличивается коэффициент заполнения прямоугольного сигнала на выходе:
Форма сигнала на выходе при увеличении температуры
Соответственно увеличивается число оборотов вентилятора. В каждом случае необходимый диапазон регулировки скважности зависит от ваших потребностей и от параметров конкретного вентилятора. Поэтому настраивать схему нужно отдельно для каждого вентилятора и диапазона рабочих температур.
Настройку можно осуществить в следующей последовательности:
- Вместо резистора R1 временно впаиваем подстроечный (или переменный) резистор сопротивлением 300 — 500 кОм
- Крутим до получения необходимого минимального числа оборотов вентилятора
- теперь нужно добиться максимальной температуры в контролируемой точке. Если это радиатор процессора компьютера, то запускаем на компьютере какой-нибудь бенчмарк чтобы на 100 % загрузить процессор. Если это, например, радиатор охлаждения какого либо блока питания, то нагружаем блок питания по максимуму. И т.д.
- В течение примерно 10…15 минут наблюдаем за работой этого всего, подстраивая резистором необходимую максимальную скорость вращения вентилятора так, чтобы температура не превышала максимально допустимую.
- Измеряем сопротивление переменного резистора и впаиваем вместо него в схему постоянный резистор близкого номинала.
- Может также потребоваться подобрать (или даже совсем исключить из схемы) резистор R3. Его сопротивление зависит от характеристики терморезистора. Чем меньше сопротивление R3 тем больше зависимость скорости вращения от изменения температуры.
Теперь о том как подключить к данной схеме двух — или трех — проводной вентилятор. В таком случае вентилятор нужно подключать по цепи его питания
Схема использования обычного двух или трех проводного вентилятора
Кроме указанного на схеме, в качестве ключа можно использовать практически любой подходящий по мощности MOSFET транзистор.
Что делать, если у вас есть только терморезистор на 10 кОм? Не проблема. Можно адаптировать схему для работы с таким терморезистором (термисторы на 10 кОм очень распространены). Для того, чтобы использовать такой термистор нужно изменить некоторые элементы схемы. Вот новые номиналы:
R1 должен быть сопротивлением от 20 до 22 кОм
С1 должен быть емкостью 10 нф (0.01 мкФ)
R3 можно поставить на 1 — 3 килоом или просто заменить перемычкой (зависит от нужной характеристики регулировки и от вашего конкретного вентилятора).
Схема регулятора скорости вращения вентилятора 12в
Силовые элементы источников питания или усилителей мощности, нуждающиеся в охлаждении, далеко не всегда работают на полную мощность, и если для охлаждения используется вентилятор на 12В, он будет создавать лишний шум, впустую обдувая радиатор. Предлагаемое устройство позволит минимизировать шум, изменяя скорость вращения лопастей пропорционально температуре нагрева радиатора.
Схема регулятора представлена ниже.
В качестве температурного датчика используется переход база-эмиттер транзистора VT1. При прохождении стабильного тока через переход транзистора изменение температуры на 1 градус приводит к изменению прямого падения напряжения на величину около 2,1 мВ. Источник стабильного тока на 1,25 мА собран на стабилизаторе DA3, источник опорного напряжения 2,5 В на DA1. Оба стабилизатора способствуют получению стабильных характеристик регулятора при изменении температуры окружающей среды и питающего напряжения.
При нагреве транзистора VT1 прямое падение напряжения на нём начинает уменьшаться. ОУ DA2.1 вычитает это напряжение из опорного напряжения, устанавливаемого подстроечным резистором R2, и умножает на 5. Таким образом, нагрев транзистора VT1 приводит к линейному росту напряжения на выходе DA2.1 — 10,5 мВ на каждый градус Цельсия. Далее, сигнал поступает на выходной усилитель, собранный на элементах DA2.2, VT2, VT4. Элементы VT3, VD1, R16, R17 образуют ограничитель, который не позволяет выходному напряжению превысить уровень в 12,75 В. Этот уровень определяется суммой падения напряжения на стабилитроне VD1 и напряжением база – эмиттер транзистора VT3, при котором последний, открываясь, начинает ограничивать ток базы VT2, и, следовательно, выходное напряжение. Это позволяет запитывать регулятор от источника питания с напряжением до 18В без риска для вентилятора и использовать его в уже собранных конструкциях, не имеющих источника +12В. Резистор R9 обеспечивает начальное смещение выходного напряжения усилителя, поскольку вращение лопастей 12-ти вольтовых вентиляторов, в зависимости от их мощности, прекращается при напряжении менее 5…4 В. Резисторы ООС R11, R12 определяют коэффициент усиления, или, другими словами, значение температуры, при которой скорость вращения достигает максимума. При указанных на схеме номиналах она равна около 65 градусам.
Чертежи расположения элементов, печатная плата и фото собранного устройства показаны ниже.
Настройка регулятора начинается с подбора номинала резистора R9 – установке минимальной скорости вращения. Для этого на плату подаётся питание 12…18В, подключается вентилятор, регулировочный винт R2 выкручивается в нижнее по схеме положение. Напряжение, подаваемое на вентилятор, должно быть в диапазоне 4,5…4,9В. Придерживая и отпуская лопасти, убедитесь, что установленного напряжения достаточно для их запуска и последующего вращения. Если это окажется не так – уменьшите номинал R9, если выходного напряжения мало для уверенного запуска лопастей, или увеличьте, если начальная скорость велика.
Следующим этапом регулировочный винт R2 плавно выкручивается в верхнее по схеме положение, при этом вольтметром контролируется напряжение на выв.1 ОУ DA2.1. Контролируемое напряжение с начального значения в 37…47 мВ доводят до 50…60 мВ. После этого этапа настройка завершается, регулятор готов к работе.
Если требуется более интенсивное охлаждение, необходимо увеличить сопротивление резистора R12. При этом температура радиатора будет ниже, но шум от вентилятора станет более заметен.
В качестве термодатчика можно использовать любой транзистор или диод. Транзисторы структуры p-n-p необходимо включать обратной полярностью – эмиттер на вход 1, базу – на вход 2 платы регулятора. Для лучшей точности усиления пары резисторов R5, R6 и R7, R10 желательно подобрать с минимальным разбросом сопротивления соответственно. Регулятор сохраняет работоспособность при питающем напряжении до 22 В. Однако не стоит забывать о том, что излишек напряжения остаётся на транзисторе VT4, что приводит к его интенсивному нагреву и необходимости в более эффективном радиаторе, чем на фотографии.
Ниже приведено видео работы устройства. Мультиметр слева измеряет температуру датчика, прикреплённого к алюминиевой пластине, а мультиметр справа – напряжение, подаваемое на вентилятор. На видео заметен уровень ограничения выходного напряжения, а также температура, при которой скорость вращения оборотов начинает понижаться.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DA1 | ИС источника опорного напряжения | LM385-2. | 1 | Поиск в LCSC | В блокнот | |
| DA2 | Операционный усилитель | LM358N | 1 | Поиск в LCSC | В блокнот | |
| DA3 | Линейный регулятор | LM317L | 1 | Поиск в LCSC | В блокнот | |
| VT1 | Биполярный транзистор | BD139 | 1 | Поиск в LCSC | В блокнот | |
| VT2, VT3 | Биполярный транзистор | C945 | 2 | Поиск в LCSC | В блокнот | |
| VT4 | Биполярный транзистор | BD140 | 1 | Поиск в LCSC | В блокнот | |
| VD1 | Стабилитрон | 12 Вольт | 1 | Поиск в LCSC | В блокнот | |
| C1-C3 | Конденсатор | 1 мкФ | 3 | Поиск в LCSC | В блокнот | |
| C4 | Конденсатор | 0. 01 мкФ
| 1 | Поиск в LCSC | В блокнот | |
| C5, C6 | Конденсатор | 100 мкФ | 2 | Поиск в LCSC | В блокнот | |
| R1 | Резистор | 4.3 кОм | 1 | Поиск в LCSC | В блокнот | |
| R2 | Подстроечный резистор | 2.2 кОм | 1 | Поиск в LCSC | В блокнот | |
| R3, R5, R13, R16 | Резистор | 20 кОм | 4 | Поиск в LCSC | В блокнот | |
| R4 | Резистор | 1.5 кОм | 1 | Поиск в LCSC | В блокнот | |
| R6, R7 | Резистор | 100 кОм | 2 | Поиск в LCSC | В блокнот | |
| R8, R17 | Резистор | 1 кОм | 2 |
Шум, издаваемый вентиляторами в современных компьютерах довольно сильный, и это является достаточно распространенной проблемой среди пользователей. Помочь в снижении шума, издаваемого компьютерными вентиляторами системного блока, может регулятор частоты вращения вентилятора или кулера. В продаже имеются различные регуляторы, имеющие разнообразные дополнительные функции и возможности (контроль температуры, автоматическую регулировку скорости и т.д.).
Схема регулятора оборотов вентилятора.
Схема достаточно простая, и содержит всего три электронных компонента: транзистор, резистор, и переменный резистор.
В схему специально введён постоянный резистор R2, назначение которого ограничить минимальные обороты вентилятора, для того, что бы даже при самых низких оборотах обеспечить его надёжный запуск. Иначе пользователь может поставить слишком низкое напряжение на вентиляторе, при котором он будет продолжать крутиться, но которого будет недостаточно для его запуска при включении.
Детали.
- В схеме применен довольно распространенный транзистор КТ815, его несложно приобрести на радио рынке, или даже выпаять из старой советской аппаратуры. Подойдет любой транзистор из серии КТ815, КТ817 или КТ819, с любой буквой в конце.
- Переменный резистор, применяемый в схеме, может быть совершенно любым, подходящим по габаритам, главное, он должен иметь сопротивление 1кОм.
- Постоянный резистор может быть любого типа с сопротивлением 1 или 1.2 кОм.
Дополнительно стоит отметить, что если у Вас возникнут трудности с приобретением переменного резистора необходимого сопротивления, то в схеме можно применить переменный резистор R1 сопротивлением от 470 Ом до 4,7 кОм, но при этом придётся изменить и сопротивление резистора R2, оно должно быть таким же, как и у R1.
Монтаж и подключение регулятора скорости.
Монтаж всей схемы осуществляется прямо на ножках переменного резистора, и проводится очень просто:
Подключается наш
в разрыв цепи +12В, как показано на рисунке.
Внимание!
Если у вашего вентилятора имеется 4 вывода, и их расцветка: черный, желтый, зелёный и синий (у таких плюс питания подаётся по желтому проводу), то регулятор включается в разрыв желтого провода.
Готовый, собранный регулятор оборотов вентилятора устанавливается в любом удобном месте системного блока, например, спереди в заглушке, пятидюймового отсека, или сзади в заглушке плат расширения. Для этого сверлится отверстие, необходимого диаметра для применяемого Вами переменного резистора, далее он вставляется в него и затягивается специальной, идущей с ним в комплекте гайкой. На ось переменного резистора, можно надеть подходящую ручку, например от старой советской аппаратуры.
Стоит заметить, что если транзистор в Вашем регуляторе будет сильно нагреваться (например, при большой потребляемой мощности вентилятором кулера или если через него подключено сразу несколько вентиляторов), то его следует установить на небольшой радиатор. Радиатором может служить кусочек алюминиевой или медной пластины толщиной 2 — 3 мм, длиной 3 см и шириной 2 см. Но как показала практика, если к регулятору подключен обычный компьютерный вентилятор с потребляемым током 0.1 — 0.2 А, то в радиаторе нет необходимости, так как транзистор нагревается совсем незначительно.
- 02.12.2014
Данная схема идеально подойдет в качестве зарядного уст-ва для автомобильного аккумулятора, с максимальным током зарядки 1,5А. Главное достоинство этой схемы, это широкий диапазон входного напряжения, которое может варьироваться от 5 до 13В. Главный элемент схемы это импульсный регулятор напряжения MC34063. Микросхема MC34063A применяется в импульсных источниках питания со входным …
- 29.11.2015
На интегральной микросхемеTDA2050V можно собрать простой и не дорогой одноканальный УМЗЧ на 32Вт. Микросхема имеет низкий уровень искажений, защиту от короткого замыкания, тепловую защиту. Технические параметры: Количество каналов 1 Выходная мощность, Вт 32 Напряжение питания, В ±25 Тип корпуса to220-5 Напряжение на нагрузке, В ±22.5 Сопротивление нагрузки, Ом 4 Вид …
- 22. 09.2014
Эта схема позволяет предотвратить перезаряд аккумуляторов. По окончании заряда напряжение на одном аккумуляторе составляет 1,4…1,45В, на трех 4,2В плюс 1,5 В на красном светодиоде и 1,8В на зеленом, и того 5,7В. При достижении этого напряжения начинает открываться стабилитрон VD5, забирая часть тока на себя. При этом яркость свечения VD6 уменьшается …
- 21.09.2014
Схема узла управления электровентилятором рассчитана на питание от напряжения 12В. В течении каждого включения вентилятор работает 5 секунд, а временной промежуток между включениями может быть до 35 секунд. Этот промежуток выбирается переключателем S1. Описание: мультивибратор на D1.1 D1.2 вырабатывает импульсы частотой 0,2Гц(5с), эти импульсы поступают на счетчик-дешифратор D2. Счетчик считает …
регулятор скорости вентилятора 12v temp — Купить регулятор скорости вентилятора 12v temp с бесплатной доставкой
регулятор скорости вентилятора 12v temp — Купить регулятор скорости вентилятора 12v temp с бесплатной доставкой | Покупки на Banggood-
Дом
- 18 результатов
Цена —
ОК
Доставить из
Всего 1 страница
Перейти на страницу
Перейти
Подтвердите свой возраст
Для входа в этот раздел вам должно быть не менее 18 лет.
МНЕ ДО 18 ЛЕТ МНЕ СТАРШЕ 18
Оптовая продажа 12-вольтовых контроллеров вентиляторов по заводским ценам от производителей из Китая, Индии, Кореи и т. д.
-
Образовательная печатная плата Power Bank PCB Board Game Controller Board 12 вольт постоянного тока потолочный вентилятор печатная плата
0,50–10,00 долл. США
11 шт. (минимальный заказ)
5 1 Год
-
Автономный вентилятор с 12-дюймовыми лопастями и 3-мя регулировками скорости
15,95–16,90 долл. США
300 шт. (MOQ)
2 3 Годы
-
Горячая продажа 12-вольтовый бесщеточный двигатель вентилятора 550 Вт 36 В 57zy высокая скорость с ШИМ-контроллером
28,00–35,00 долл.
США 1 шт. (минимальный заказ)
4 1 Год
-
Автомобильный вентилятор 12 В с двойной головкой Мощный Тихий Бесступенчатая регулировка скорости Вращающийся
5,00–5,20 долл. США
2000 шт. (MOQ)
1 Год выпуска
-
Oe Вентилятор Двигатель вентилятора Вентилятор OE NO CB07-61-B10A Auto AC 12 В Двигатель вентилятора
1,70–5,30 долл. США 1,70–5,30
100 шт. (MOQ)
1
96 Год выпуска
-
CB1401 Осевой вентилятор 5025/12/24 В, бесщеточный компьютер/вентилятор охлаждения постоянного тока
0,80–2,50 долл. США
100 шт. (MOQ)
6 7 Годы выпуска -
Электрический 6″ 8″ 12 В 24 В Охлаждение автомобиля Автомобильный вентилятор Осциллирующий вентилятор автомобильный зажимной вентилятор
5,13–5,30 долл.
США 500 шт. (MOQ)
96
Годы выпуска
-
Двойной 12-вольтовый вентилятор с монтажным зажимом, черный, 10X7X12, портативный мини-вентилятор
6,76 долларов США
1000 штук (минимальный заказ)
4 3 Годы
-
Очиститель воздуха Промышленный осевой вентилятор постоянного тока 12 В с фильтром HEPA
120,00 долларов США
500 единиц (MOQ)
4 3
5
Годы выпуска -
Бесщеточный портативный циркуляционный вентилятор постоянного тока с регулируемой высотой, 12 В, настольный вентилятор с электроприводом
35,00 долл. США
100 коробок (MOQ)
3 Годы выпуска
-
Контроллер заряда от солнечной батареи 48 В 24 В 12 В 60 А 50 А 40 А Гибридный инвертор контроллера заряда от солнечной батареи на весь срок службы
63,00–71,00 долл.
США 4 шт. Годы выпуска
-
Вентилятор RGB 120-мм вентилятор охлаждения процессора Вентилятор RGB постоянного тока 12 В для водяного охлаждения ПК
17,80–19,20 долл. США
50 шт. (MOQ)
6 2 Годы выпуска -
Сменный двигатель вентилятора испарителя и конденсатора морозильной камеры 12 В Бесщеточный двигатель постоянного тока холодильника
4,00–4,20 долл. США
100 шт. (MOQ)
4 900 Год
-
12-40В 10А ШИМ постоянного тока регулятор скорости регулятор скорости регулятор вентилятора регулятор напряжения
3,00 — 3,50 долл. США
1000 шт. (минимальный заказ)
5 9 Годы выпуска
-
Контроллер вентилятора BLDC, 12–36 В пост.
тока Макс. 15 А Драйвер двигателя BLDC с ШИМ-управлением, импульсной обратной связью по скорости 9,00 долл. США
5 шт. Год выпуска
-
12-вольтовые автомобильные вентиляторы для бесступенчатой регулировки скорости автомобиля, вентилятор для грузовика, прикуриватель
3,00–5,00 долл. США
300 шт. (MOQ)
3 0 9 9 лет0014
-
Лидер продаж 12-вольтовый двигатель 380 24 В постоянного тока мини-двигатель 30000 об/мин электрический с шарикоподшипником
1,80–2,50 долл. США
1 Коробка (MOQ)
4 1 Год
-
Вентилятор Alseye RGB Вентилятор охлаждения процессора 120 мм Вентилятор постоянного тока RGB 12 В для водяного охлаждения ПК
3,15–4,28 долл.
США 200 шт. Годы
-
10A 12-40V 400W PWM регулятор скорости двигателя регулятор скорости вентилятора
3,00–3,50 долл. США
1000 штук (минимальный заказ)
5 9 Годы выпуска
-
Минимальный объем заказа, щетка для скутера с длинным валом 4575 Двигатель постоянного тока 12 В, электрический с картонной щеткой
9,80–12,00 долл. США
1 Коробка (MOQ)
6 1 4 Год
Купить оптом 12-вольтовый контроллер вентилятора в интернет-магазине? Global Sources имеет полный список оптовых 12-вольтовых контроллеров вентиляторов по заводским ценам, представленный проверенными оптовиками и производителями из Китая, Индии, Кореи и других стран, чтобы удовлетворить все требования!
Global Sources положила конец сложной традиционной торговле, объединив поставщиков и покупателей 12-вольтовых контроллеров вентиляторов. На нашей B2B-платформе всего за несколько кликов можно найти стильные товары, сравнить цены, узнать MOQ китайских, индийских и корейских 12-вольтовых контроллеров вентиляторов для продажи, а также товаров из других стран и связаться с поставщиками. заключить сделку.
Текущий каталог:
Дом
Товары :: PLATT ELECTRIC SUPPLY
1,612,326 Found
Power Distribution
(46,621)
Lighting, Lighting Controls
(44,228)
Tools, Testing, & Meters
(40,210)
Fittings
(30,588)
Connectors, Crimps
(29 262)
Провода, кабели и шнуры
(28 580)
Управление и автоматика
(27 165)
Коробки и корпуса
- 7 (27,165)
- Специальная цена ₹ 100 с выкупом с купоном кешетка на первом порядке
T & C
- Предложение от партнеровКупите сейчас и получите неожиданный купон на кэшбэк на октябрь/ноябрь/декабрь 2022 г. на Flipkart
Узнайте больше
- Специальная ценаПолучите дополнительную скидку 5% (цена включает кэшбэк/купон) )
T&C
- Банковское предложение Скидка 10% на кредитные карты ICICI Bank (включая EMI Txns) до 1500 фунтов стерлингов. О заказах в 5000 фунтов стерлингов и выше
T & C
- Источник питания: DC
- . Материал: пластик 9000
8. Продавец
E-Tronic
4.3
Характеристики
В Коробке
- 1 Piece DC Speed Controller
General
brand - SYMFONIA
Model Number - DC 12 Volt PWM Motor Speed Controller Регулятор скорости с регулируемой скоростью Управление двигателем
Тип - Управление двигателем
ROHS Жалоба - No
Material - Plastic
Dimensions
Width - 4. 1 cm
Height - 1 cm
Вес - 25
Характеристики питания
1 10828 - NA
No Of Batteries - NA
Battery Size - NA
Power Source - DC
Прочие характеристики питания - Рабочее напряжение: 12 В Номинальная мощность: 60 кВт Диапазон регулирования скорости: 0,5 об/мин Входная скорость: 15 об/мин Мощность двигателя 22–40 (кВт) Размер отверстия для монтажа на панели: 10 мм Точность установившейся скорости: 1,
Часто покупается вместе
Symfonia DC 12 Вольт Ширновой контроллер. недоступен
TechSupreme 12v 2.40a Вентилятор BA10033B12U-P032 97 * 97 * 33 мм .
.. 3,7
(71)
SunRobotics W1209 цифровой термостат Progr4 9000
014
(378)
1 Item
₹120
2 Add-ons
₹468
Total
₹588
Ratings & Reviews
170 Ratings &
17 Reviews
-
5★
-
4★
-
3★
-
2★
-
1★
-
81
-
24
-
22
-
14
-
29
4
Стоит
Хороший продукт
.Авг, 2021
Постоянная ссылка
Сообщить о нарушении
5
Лучшее на рынке!
Just ok
ПОДРОБНЕЕ
aariz ali
Сертифицированный покупатель, Sawai Madhopur District
Июн, 2021
Постоянная ссылка
Сообщить о нарушении
5
Идеальный продукт!
Good
READ MORE
Muhammad Monu
Certified Buyer, Mangaluru
Jul, 2021
Permalink
Report Abuse
3
Nice
Good controlar
READ MORE
Jaimuniya Bai
Certified Покупатель, Лахнапур
8 месяцев назад
Постоянная ссылка
Report Abuse
4
Value-for-money
It’s working good
READ MORE
Nalli T
Certified Buyer, Tiruchirappalli District
23days ago
Permalink
Report Abuse
5
Terrific
Хорошая работа
ПОДРОБНЕЕ
Балвир Мина.
Сертифицированный покупатель, район Райзен
2 месяца назад
Постоянная ссылка
Сообщить о нарушении
5
Wonderful
Nice product
READ MORE
Flipkart Customer
Certified Buyer, Davanagere District
2months ago
Permalink
Report Abuse
5
Awesome
Useful and genuine item work very well .
ПОДРОБНЕЕ
Nand lal Lal
Сертифицированный покупатель, Утраула
2 месяца назад
Постоянная ссылка
Сообщить о нарушении
4
Nice product
Good
READ MORE
Binay krishna das Das
Certified Buyer, Baksa District
3months ago
Permalink
Report Abuse
5
Terrific
It’s good
READ MORE
Suman Prasad
Сертифицированный покупатель, Нью-Дели
3 месяца назад
Постоянная ссылка
Сообщить о нарушении
+
Все 17 отзывов
Вопросы и ответы
В: Могу ли я использовать для управления скоростью вентилятора салона на 12 В пост.
тока в автобусе О: Да
E-Tronic
Flipkart Seller
Сообщить о нарушении
Анонимный
Сертифицированный покупатель
Отчет о злоупотреблениях
В: Могу ли я использовать DC Ageralure Medisin Sperry Masin
A: Да
E-TRONIC
Flipart Seller
ABUSE ABUS два двигателя постоянного тока
A: №
E-Tronic
Продавец Flipkart
Отчет о злоупотреблении
Q: Сколько фитингов
A: Good
Anommous
Сертифицированный Покупатель
Abuse Abuse
.A:нет
E-Tronic
Flipkart Seller
Сообщить о нарушении
Q:Может ли работать с адаптером мобильного зарядного устройства?
A: Требуется адаптер 12 В
E-Tronic
Flipkart Seller
Сообщить о нарушении
Прочитать другие ответы
Q:Мотер 9В пост.
о продукте E-Tronic
Flipkart Продавец
Сообщить о нарушении
Прочитать другие ответы
Все вопросы+
Не получили ответ, который искали
Безопасный и безопасный возврат платежей10Easy. Аутентичные продукты.
Устранение неполадок с контроллером переменной скорости Flex-a-lite (VSC)
Опубликовано в: Электрические вентиляторы
Автор Cole Quinnell
Еще от этого автора
С любым передовым многофункциональным электронным устройством есть вероятность того, что что-то не всегда будет работать правильно. Контроллер переменной скорости Flex-a-lite (VSC) — это наш самый совершенный модуль управления электрическими вентиляторами, в который встроено несколько функций. Следующее видео и руководство помогут вам диагностировать и устранять проблемы, если ваши электрические вентиляторы не работают должным образом.
вы думаете, что они должны при использовании VSC.
В большинстве случаев, когда мы получаем вопросы от клиентов относительно VSC, проблема связана с проводкой. Первое, что вы должны сделать при устранении неполадок, это проверить все соединения проводки на контроллере. Дважды проверьте прокладку проводки. Ищите признаки чрезмерного нагрева в соединениях или изношенной проводке. Замена любой проводки, которая выглядит подозрительно. Многие проблемы, с которыми сталкиваются клиенты, просто вызваны тем, что большие черные и красные провода от контроллера не подключены напрямую к аккумулятору. Следующим шагом является проверка красных светодиодных индикаторов на самом VSC. В правом верхнем углу VSC есть три индикатора и один в левом нижнем углу. ПОМНИТЕ, ЧТО ВЕНТИЛЯТОРЫ МОГУТ ВКЛЮЧИТЬСЯ В ЛЮБОЕ ВРЕМЯ – ПОЖАЛУЙСТА, ВО ВРЕМЯ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ ДЕРЖИТЕ РУКИ И ПАЛЬЦЫ ОТ ЛОПАСТЕЙ ВЕНТИЛЯТОРОВ. Когда ключ находится во включенном положении, должен гореть только светодиод номер 4 (крайний справа в верхнем правом углу модуля управления).
Если горят все 4 светодиода, модуль управления необходимо заменить. Его можно заказать под номером детали 33054 (или 33055 с турбодизельным вентилятором Dodge для грузовиков).
Остальную часть поиска неисправности можно разбить на два раздела: если вентиляторы не включаются и если вентиляторы не выключаются.
Если вентиляторы не включаются
Начните с проверки винта в середине контроллера. Если его повернуть до упора по часовой стрелке, это установит точку включения при очень высокой температуре и может помешать включению вентиляторов в нормальных условиях.
Следующим шагом будет проверка напряжения провода, подключенного к клемме номер 9. Это переключаемый 12-вольтовый провод, и он должен получать более 12 вольт при работающем двигателе (обычно это будет от 12,6 до 14 вольт при работающем двигателе).
Затем подключите заземление к клемме номер 6 на контроллере. Это переопределение и должно включить вентиляторы. Если вентиляторы включаются при заземлении, датчик температуры не работает. Вы можете заказать новый зонд под номером детали 33073.
Если вентиляторы работают с перебоями, проверьте главный предохранитель и/или автоматический выключатель. Проверьте напряжение с обеих сторон предохранителя или прерывателя. Неисправный предохранитель или прерыватель могут вызывать периодически возникающие проблемы.
Если ни один из этих шагов не выявил проблему, возьмите провода, идущие от двигателей вентиляторов (обычно черный и синий), и подключите их непосредственно к положительной и отрицательной клеммам аккумулятора. Если вентилятор не включается, двигатель вентилятора поврежден. Если вентилятор включается, необходимо заменить модуль управления VSC (номер детали 33054 для всех приложений, кроме нашего турбодизельного электрического вентилятора Dodge, в котором используется 33055).
Если вентиляторы не выключаются
Проверьте винт в середине контроллера. Если его повернуть до конца против часовой стрелки, точка включения будет установлена в самой нижней точке, и при некоторых условиях вентиляторы могут работать постоянно.
Кондиционер или разморозка включены? Это включит электрические вентиляторы.
Отсоедините соединения 10 и 11, ведущие к датчику температуры. Если теперь вентиляторы выключаются, замените датчик (номер детали 33073).
Затем отсоедините либо номер 7, либо номер 8 (вы должны использовать только одну из этих клемм), которая ведет к компрессору кондиционера. Если теперь вентиляторы выключаются, значит, компрессор кондиционера все время посылает сигнал или триггер кондиционера подключен неправильно.
Если у вас используются клеммы 5 или 6 (подключения переключателя ручного управления), отсоедините их. Если теперь вентиляторы выключаются, проблема связана с используемым переключателем ручного управления или с проводкой.
Наконец, отключите номер 9провод (ключевой источник 12 вольт). Если вентиляторы по-прежнему не выключаются, замените модуль VSC номером детали 33054 (или 33055 с дизельным вентилятором Dodge VSC).
Категории
Последние сообщения
Различные методы управления скоростью вентилятора
РАЗЛИЧНЫЕ МЕТОДЫ УПРАВЛЕНИЯ СКОРОСТЬЮ ВЕНТИЛЯТОРА
Тим Шафер, инженер по применению
ВВЕДЕНИЕ
На первый взгляд вы можете подумать: «Это просто вентилятор».
Зачем усложнять такую простую вещь. В конце концов, это всего лишь еще один компонент, с которым нужно иметь дело, и все лишнее увеличивает стоимость системы. Это утверждение может быть верным для большинства типичных приложений, но для приложений, чувствительных к шуму и мощности, эта опция добавляет ценности! Шум и мощность вентилятора напрямую связаны с выходной мощностью вентилятора. Если потребуется дополнительный CFM, результатом также будет увеличение шума и мощности. В этом мире не бывает бесплатных обедов. Но что, если мы сможем уменьшить количество CFM в периоды, когда нагрузка на систему минимальна. В эти моменты мы можем уменьшить CFM и, следовательно, снизить излучаемый шум и требования к мощности. Если нагрузка увеличивается, мы можем увеличить CFM, чтобы удовлетворить требования к охлаждению. Результатом является беспроигрышная ситуация для удовлетворения сегодняшних потребностей в тепловом охлаждении.
Существует множество способов управления скоростью вентилятора.
Управление скоростью вентилятора может быть таким же простым, как регулировка входного напряжения вентилятора с использованием более сложных цифровых входов микропроцессора. Эти методы более подробно рассматриваются ниже, и мы предлагаем рекомендации, которым следует следовать при рассмотрении каждого варианта для вашего приложения. РЕГУЛИРОВАНИЕ НАПРЯЖЕНИЯ
Опция регулирования напряжения предназначена для приложений, в которых входная мощность может колебаться при различных уровнях напряжения. Примером может служить резервный генератор или внешнее телекоммуникационное оборудование, которое периодически подвергается регенерации батареи. В этих приложениях изменение входного напряжения приведет к изменению скорости вращения вентилятора и, следовательно, шума и мощности.
Во избежание нежелательных колебаний вентиляторы Comair Rotron могут быть оснащены внутренней схемой регулирования, которая поддерживает источник постоянного напряжения на обмотках вентилятора; независимо от того, как изменяется входное напряжение.
Это достигается с помощью регулятора напряжения и зажима регулировочной ножки стабилитроном. См. рис. 1. Все встроено в вентилятор. В вашей системе нет дополнительных компонентов или лишних проводов. Решение Comair простое и легкое. Рисунок 1. Цепь регулирования напряжения
ПРОГРАММИРУЕМЫЙ
Программируемый вентилятор позволяет управлять скоростью вращения вентилятора для оптимизации эффективности охлаждения. Эта опция может создать новые идеи в области управления тепловым режимом путем разработки простых схем, которые могут либо модулировать ширину импульса, либо изменять напряжение, либо изменять сопротивление. Гибкость, которую может обеспечить этот вариант, обширна.
Поскольку в бесщеточных вентиляторах постоянного тока используется электронная схема для быстрого переключения магнитных полей, можно добавить дополнительную схему, чтобы расширить возможности вентиляторов и повысить ценность вашей системы. В программируемом варианте используется внутренний регулятор напряжения для установки скорости вентилятора с помощью третьего подводящего провода, привязанного к регулировочной ножке регулятора.
См. рис. 2. Скорость можно контролировать двумя способами: контролируя напряжение на проводе регулировки или контролируя сопротивление между проводом регулировки и обраткой. Либо широтно-импульсная модуляция, либо переменное напряжение/сопротивление могут выполнять любой метод. Рисунок 2. Схема программируемого вентилятора
Для широтно-импульсной модуляции (ШИМ) импульсный сигнал должен подаваться на программный провод (желтый провод) и относиться к обратному проводу. Для ШИМ посредством включения и выключения напряжения амплитуда должна быть равна номинальному напряжению вентилятора, частота должна поддерживаться постоянной (рекомендуется <1 кГц), а рабочий цикл может варьироваться от 0 до 100%. Напряжение должно быть ограничено по току, чтобы на проводе программы было не более 5 мА. Для ШИМ с помощью управляющего сопротивления программный провод должен циклически переключаться между размыканием и замыканием на возврат цепи с постоянной частотой.
Управление скоростью путем изменения сопротивления или напряжения выполняется так же, как ШИМ.
Разница в том, что напряжение/сопротивление изменяются линейно, а не в зависимости от рабочего цикла. Подача постоянного напряжения на регулировочную ветвь приведет к тем же результатам, что и изменение сопротивления. Как вы заметили на рис. 2, резисторы, подключенные к регулировочной ножке, создают делитель напряжения. Изменяя внешний резистор, делитель напряжения подает на регулировочную ветвь переменное напряжение. Каждый вентилятор отличается диапазоном входного напряжения и скорости вращения вентилятора. Эмпирическое правило заключается в том, что входное нулевое напряжение приведет к состоянию минимальной скорости, а входное напряжение, равное 50 % от номинального напряжения вентиляторов, приведет к состоянию максимальной скорости. Например, вентилятор 24 В постоянного тока будет работать на полной скорости, когда на программный провод подается 12 В постоянного тока.
К сожалению, диапазон напряжения задан заранее. Если ваши требования требуют линейного изменения от 0 до 10 вольт, можно использовать операционный усилитель для настройки входа программируемости.
Эта опция доступна не на всех моделях, и применяются минимальные значения. Для управления скоростью сопротивлением, замкнутая цепь между проводом программы и обраткой приведет к тому, что вентилятор будет работать на половинной скорости. Разомкнутая цепь приведет к состоянию полной скорости. Различные значения сопротивления приведут к разным скоростям вентилятора
ТЕПЛОВОЕ УПРАВЛЕНИЕ СКОРОСТЬЮ
Опция теплового управления скоростью изменяет скорость аналогично программируемой опции, за исключением того, что для нее не требуется никаких внешних входов. В этом варианте используется термистор для контроля температуры и соответствующего регулирования скорости. Свойства металла термистора позволяют ему изменять свое сопротивление при различных температурах, создавая таким образом переменную цепь делителя напряжения на регулировочной ножке регулятора напряжения. Вентилятор автоматически регулирует скорость, чтобы оптимизировать поток воздуха в соответствии с температурой окружающей среды.
См. рис. 3.Рис. 3. Терморегулятор скорости
В условиях, когда потребляемая мощность минимальна, вентилятор работает на половинной скорости, обеспечивая минимальное количество кубических футов в минуту для тех компонентов, которые все еще нуждаются в охлаждении. Это снижение скорости приводит к значительному снижению уровня шума и энергопотребления. По мере увеличения требований к мощности растет и внутренняя температура. Вентилятор чувствует это увеличение и компенсирует его. Скорость вентилятора будет увеличиваться до тех пор, пока он не достигнет полной скорости для максимального охлаждения. Диапазон температур составляет от 25°C до 45°C. При температуре ниже 25°C вентилятор будет работать на половинной скорости. В диапазоне от 25°C до 45°C скорость вращения вентилятора изменяется линейно в зависимости от температуры. При температуре выше 45°C вентилятор будет работать на полной скорости.
Вентиляторы, оснащенные этой опцией, используют термистор, привязанный к регулировочной ножке регулятора напряжения и возврату мощности.
Термистор можно разместить на шнуре-молнии и поместить в горячие точки, такие как процессоры, радиаторы, трансформаторы и т. д., или можно поместить во втулку вентилятора для контроля воздуха, проходящего через вентилятор. Установка термистора в ступице вентилятора рекомендуется только в тех случаях, когда вентилятор будет откачивать воздух из системы. ВНЕШНИЕ КОНТРОЛЛЕРЫ
Иногда требуются более сложные методы охлаждения. Это может включать в себя использование нескольких датчиков температуры, разных заданных скоростей для каждого вентилятора или других комбинаций. В случаях, когда необходимы сложные функции отображения, единственным выбором является использование микропроцессора. Этот вариант часто является дорогостоящим и может потребовать дополнительного монтажного пространства. Каждая заявка должна рассматриваться в индивидуальном порядке. Пожалуйста, свяжитесь с нашим отделом разработки приложений для получения дополнительной информации об этой опции.
ЗАКЛЮЧЕНИЕ
Существует множество способов управления скоростью вентилятора.
14
Проводные устройства
(20,015)
Conduit, Duct, & Raceway
(13,447)
, видео, и аудио
(12,153)
Fasteners
(12,153)
. Ballasts
(9,232)
Нагрев и вентиляция
(6 287)
Двигатели
(3,260)
Солневая и чистая энергия
(3,212)
.0014
Утилиты
(790)
В наличии только
Сортировка:
Соответствие
Несколько
34E EMT Conduit, 3/4 «, Steel, 10 ‘
ITEM #: 0065977777777777777779 3. №: 34E
UPC: 0
020025
$ 1,37 фута
По всей компании:
820 790 в наличии
Сделано в США
Несколько
12E EMT Кабелепровод, 1/2 дюйма, сталь, 10 футов
Артикул №: 0065867
Кат. №: 12E
UPC: 0
020018
$ 0,76 фута
По всей компании:
861 709 в наличии
Hubbell-Raco
232 4-дюймовая квадратная коробка, сварная, глубина 2-1/8″, выбивные отверстия 1/2 и 3/4″, сталь
Артикул #: 0052181
CAT # 232
UPC: 050169
5
$ 7,70 шт.
По всей компании:
42,074 in stock
Multiple
122NMBGX250C NM-B — 12/2 Solid Copper Yellow
Item #: 0062408
CAT #: 122NMBGX250C
UPC: 048243163052
$ 0.64 FT
По всей компании:
1,737,446 in stock
Eaton
BR120 Breaker, 20A, 1P, 120/240V, 10 kAIC
Item #: 0006351
CAT #: BR120
UPC: 786676362108
Call for price
По всей компании:
46,125 in stock
Appleton
4SDEK 4″ Square Box, Welded, Metallic, 2-1/8″ Deep
Item #: 0518464
CAT #: 4SDEK
UPC: 687855771264
$ 5.29 ЕА
По всей компании:
44 275 в наличии
Несколько
142NMBGX250C NM-B — 14-2 Цельно-медный Белый 250 футов
Артикул №: 0062414
CAT #: 142NMBGX250C
UPC: 048243163007
$ 0,43 фута
По всей компании:
2 847 004 в складе
Leviton
GFTR1-W Устойчивый к GFCI.
По всей компании:
13 138 в наличии
Несколько
Контргайка 2LN, 2 дюйма, оцинкованная сталь
Артикул №: 0065918
№ по каталогу: 2LN
UPC: 781002123064
1EA 907 1.
По всей компании:
11,117 in stock Leviton T5320-W Tamper Resistant Duplex Receptacle, 15A, 125V, White Item #: 0733033 CAT #: T5320-W UPC: 078477381618 $ 1.92 EA
По всей компании:
23 590 в складе ILSCO CGRC-58 ЗАГРУЗКИ ЗАМЕЧА $ 4,08 ШТ
По всей компании:
12 204 в наличии
Сделано в США
Распорка Power-Strut Распорка PS 200 EH 10′ PGAL — с удлиненными отверстиями, предварительно оцинкованная сталь, 1-5/8″ x 1-5/8″ x 10′ Артикул: 0157435 Кат. UPC: 702316501027 $ 10,58 футов
По всей компании:
113,742 in stock Multiple 588GGR 5/8″ Galvanized Ground Rod Item #: 0050543 CAT #: 588GGR UPC: 782856306481 $ 23.76 EA
По всей компании:
21 093 в наличии
Сделано в США
Leviton 88003 Duplex Receptacle Wallplate, 1-Gang, Thermoset, White Item #: 0066765 CAT #: 88003 UPC: 078477086933 $ 0.52 EA
По всей компании:
70 154 в наличии Несколько 122MCAGX250 12/2 с заземлением, MC, алюминиевая броня, монолитное Артикул №: 0013179 Кат. №: 122MCAGX250 UPC: 077680228987 $ 0,93 фута
По всей компании:
1 175 005 на складе Hubbell-Raco 5320-0 Всепогодный бокс, 1 группа, (3) выходных отверстия 1/2 дюйма, глубина 2 дюйма, литой алюминий Артикул №: 0339380 номер: PS 200 EH 10′ PGAL
UPC: 050169532003
$ 10,95 шт.
По всей компании:
6 278 в наличии
Страница 1 из 99+
Более 1 612 326 найденных товаров
SYMFONIA DC 12 Вольт ШИМ Регулятор скорости двигателя Регулятор скорости Регулятор скорости Управление двигателем Управление двигателем Электронный комплект для хобби Цена в Индии
SYMFONIA DC 12 В ШИМ-регулятор скорости двигателя Регулятор скорости Регулятор скорости Управление двигателем Электронный набор управления двигателем
3,7
170 оценок и 17 отзывов
Специальная цена
₹ 120
₹ 499
75% скидка
Купоны для вас
Доступны
. Скидка до ₹ 250 на Flipkart FurnitureУзнать больше
Доставка
Проверка
Введите PINCODE
Подробности просмотра
Основные моменты
