Какие технические характеристики имеет регулируемый высоковольтный источник питания HV3000 для ФЭУ. Как работает система защиты от перегрузок. Какие интерфейсы используются для управления и контроля.
Основные особенности регулируемого высоковольтного источника питания HV3000
Регулируемый высоковольтный источник питания HV3000 предназначен для питания фотоэлектронных умножителей (ФЭУ) и других специализированных устройств, требующих стабильного высокого напряжения. Он обладает следующими ключевыми характеристиками:
- Выходное напряжение: от 0 до 3000 В
- Максимальный выходной ток: 1 мА
- Разрешение установки напряжения: 14 бит (0.006%)
- Пульсации выходного напряжения: не более 60 мВ (типовое значение)
- Стабильность: не хуже 0.01%
- Температурная стабильность: не хуже 100 ppm
Источник выпускается в двух модификациях — для формирования положительного (HV3000-1pu) или отрицательного (HV3000-1nu) выходного напряжения.
Система защиты от перегрузок и перегрева
HV3000 оснащен встроенной системой защиты от превышения выходного тока и перегрева:
- Защита от превышения тока срабатывает при токе более 1100 мкА
- Тепловая защита активируется при температуре внутри источника свыше 95°C
При срабатывании защиты происходит автоматическое отключение высокого напряжения. Это предотвращает повреждение как самого источника, так и подключенного оборудования.
Интерфейсы управления и контроля
Для управления и мониторинга параметров HV3000 может использоваться один из двух цифровых интерфейсов:
- USB (виртуальный COM-порт)
- CAN (протокол CANopen)
Через цифровой интерфейс осуществляется:
- Задание выходного напряжения
- Считывание измеренных значений напряжения и тока
- Контроль температуры
- Управление включением/выключением высокого напряжения
Дополнительно на корпусе имеется тумблер для ручного включения/выключения высокого напряжения.
Особенности конструкции и применения
HV3000 выполнен в компактном корпусе с габаритами 140x83x48.5 мм. Корпус экранирован магнитомягким материалом для снижения уровня электромагнитных помех.
Источник может работать в автономном режиме, автоматически устанавливая заданное выходное напряжение при включении питания без подключения к компьютеру. Параметры автономной работы задаются с помощью специального программного обеспечения.
Области применения высоковольтного источника питания HV3000
Основные области применения регулируемого высоковольтного источника питания HV3000 включают:
- Питание фотоэлектронных умножителей (ФЭУ) в научных и промышленных установках
- Высоковольтное питание детекторов ионизирующих излучений
- Системы масс-спектрометрии
- Электронно-оптические преобразователи
- Ускорители заряженных частиц малой мощности
Высокая стабильность, низкий уровень пульсаций и возможность точной регулировки выходного напряжения делают HV3000 оптимальным выбором для питания чувствительных высоковольтных устройств.
Преимущества использования HV3000 по сравнению с аналогами
Регулируемый высоковольтный источник питания HV3000 обладает рядом преимуществ по сравнению с аналогичными устройствами:
- Высокая точность установки и стабильность выходного напряжения
- Низкий уровень пульсаций
- Компактные размеры
- Наличие цифровых интерфейсов управления
- Встроенная система защиты от перегрузок
- Возможность автономной работы
Эти особенности позволяют применять HV3000 в широком спектре научных и промышленных приложений, требующих надежного и стабильного источника высокого напряжения.
Технические характеристики регулируемого ВВ источника питания HV3000
Основные технические характеристики высоковольтного источника питания HV3000:
- Диапазон выходного напряжения: 0-3000 В
- Максимальный выходной ток: 1 мА
- Разрешение установки напряжения: 14 бит (0.006%)
- Пульсации выходного напряжения: не более 60 мВ (типовое значение)
- Нестабильность выходного напряжения: не хуже 0.01%
- Температурный коэффициент: не хуже 100 ppm/°C
- Диапазон рабочих температур: +5…+55°C
- Габаритные размеры: 140 х 83 х 48.5 мм
- Интерфейсы управления: USB или CAN
HV3000 обеспечивает высокую стабильность выходного напряжения и низкий уровень пульсаций, что критично для многих применений, связанных с питанием фотоэлектронных умножителей и других чувствительных высоковольтных устройств.
Особенности управления и контроля параметров HV3000
Управление регулируемым высоковольтным источником питания HV3000 может осуществляться несколькими способами:
- Через цифровой интерфейс USB или CAN с помощью специализированного программного обеспечения. Это позволяет:
- Задавать выходное напряжение с высокой точностью
- Считывать текущие значения напряжения и тока
- Контролировать температуру внутри устройства
- Управлять включением/выключением высокого напряжения
- В автономном режиме, когда источник автоматически устанавливает заданное напряжение при включении питания без подключения к компьютеру. Параметры автономной работы предварительно программируются через ПО.
- С помощью механического тумблера на корпусе для ручного включения/выключения высокого напряжения.
Такая гибкость управления позволяет оптимально интегрировать HV3000 в различные измерительные и экспериментальные установки.
Цифровой высоковольтный регулируемый источник постоянного напряжения HV3000-1хх | CAN — технологии
1. Назначение.
HV (высоковольтный источник) источник применяется для питания ФЭУ (фотоэлектронных умножителей), так же может использоваться для питания других специализированных устройств. Источник выпускаются в двух модификациях – для формирования положительного или отрицательного напряжения на выходе.
HV3000-1рu — источник высокого положительного постоянного напряжения,
HV3000-1nu — источник высокого отрицательного постоянного напряжения.
Рис. 1 Внешний вид HV источников напряжения.
2. Технические характеристики.
2.1 Напряжение питания в пределах от 12В до 24В.
При напряжении питания 12В максимальное выходное напряжение 2000В.
При напряжении питания 24В максимальное выходное напряжение 3000В.
Питание 24В±5%, потребляемый ток от источника 24В – без нагрузки – не более 20 мА, при максимальной нагрузке (3000В/ 1000мкА) – не более 260 мА
2.2 Выходное напряжение — от 0 до максимального значения, нарастание и спад напряжения плавные со скоростью около 100 В в секунду (дискретно с шагом 10В).
2.3 Минимальное изменение выходного напряжения (разрешение) – 2-14 (0.006%)
2.4 Выходное напряжение задается программно в диапазоне от 0 В до максимального значения с разрешением 14 бит, выходной ток до 1мА.
2.5 При использовании с выходным напряжением до 2000В с целью повышения КПД и аппаратного ограничения максимального напряжения используется напряжение питания 12В.
2.6 Выходное напряжение и выходной ток измеряются встроенными АЦП, измеренные значения выдаются по цифровому интерфейсу.
2.7 Пульсации выходного напряжения при напряжении на выходе 3000В и выходном токе 1мА, пик-пик, – типовое значение не более 60мВ, по спецзаказу не более 15мВ
2.8 Выходной ток от 0 до 1000 мкА, защита от превышения тока 1100мкА.
2.9 HV источники могут быть установлены в режим автоматической установки выходного напряжения в соответствие с заданными значениями при включении питания без подключения компьютера (автономный режим работы). Параметры задаются программой работы с HV источником.
2.10 HV источники имеют тумблер для плавного включения и выключения высокого напряжения, который действует в автономном режиме работы, а также при работе с управлением от компьютера.
2.11 Корпус HV источника экранирован магнито-мягким материалом, что позволяет получить малые пульсации выходного напряжения, малые электромагнитные помехи, высокую долговременную и температурную стабильность.
2.12 Долговременная стабильность — не хуже 0.01%
2.13 Температурная стабильность — не хуже 100 ppm
2.14 Измерение внутренней температуры c погрешностью не более 0.5⁰С
2.15 Диапазон рабочих температур окружающей среды от +5 до +55⁰С , тепловая защита для температуры внутри HV источника при температуре свыше 95⁰С
2.16 Габаритные размеры 140 х83х48.5 мм.
3. Варианты поставки:
HVисточники могут поставляться в двух вариантах:
— с интерфейсом USB ( виртуальный СОМ порт) ,
— с интерфейсом CAN (высокоуровневый протокол CANOPEN).
2.3 HV3000-1рu — источник высокого положительного постоянного напряжения, USB — интерфейс
2.4 HV3000-1nu — источник высокого отрицательного постоянного напряжения, USB — интерфейс
2.5 HV3000-1рc — источник высокого положительного постоянного напряжения, CAN – интерфейс (по специальному договору поставки)
2.6 HV3000-1nc — источник высокого отрицательного постоянного напряжения, CAN – интерфейс (по специальному договору поставки)
2.7 В комплект устройства входит прикладная программа работы с HV источником.Дополнительную информацию вы можете получить по тел. 8-495-988-27-26 доб. 129
Шамарин Александр Федорович
или отправив запрос на e-mail: [email protected]
Источники питания высокого напряжения высокого напряжения
Китай Источники питания высокого напряжения высокого напряжения Поставщики
Высоковольтный источник питания высокой мощности — это семейство специализированных высоковольтных источников питания, разработанное iDealTek-Electronics на основе дизайна и разработки переключающих элементов IGBT.
Высокомощный высоковольтный источник питания серии HP — это высокомощный блок питания HVPS первого поколения, разработанный iDealTek-Electronics и использующий стандартную конструкцию 19-дюймового шасси для облегчения интегрированной установки высоковольтных систем. Выходная мощность колеблется от 5 кВт до 15 кВт (одиночный блок) с выходным напряжением от 1 кВ до 60 кВ.
Сверхмощные высоковольтные блоки питания серии HPS разработаны на основе серии HP с использованием внутренних мощных высоковольтных модулей, соединенных параллельно, встроенных в 19-дюймовый стандартный шкаф с управлением, инвертором, высоковольтным трансформатором, раздельная конструкция, выход мощность варьируется от 50кВт до 300кВт с выходным напряжением до 300кВ. В источниках питания используется смешанный метод охлаждения: воздушное охлаждение управляющей части, водяное охлаждение и масляное охлаждение основного силового агрегата. Технология резервирования внутреннего модуля и совершенная схема защиты обеспечивают превосходную надежность источника питания при высоком напряжении и выходной мощности.
По сравнению с традиционными линейными высокомощными высоковольтными источниками питания, наши высокомощные высоковольтные источники питания с топологией на базе IGBT могут достигать выходной мощности, превышающей выходную мощность линейных высоковольтных источников питания, а также пробивать потолок, где выходное напряжение не может превышать десятки кВ, помимо таких же электронных характеристик, как высокая точность, низкая пульсация и высокая стабильность, как у линейных высоковольтных источников питания, наши высокомощные высоковольтные источники питания также отличаются высокой эффективностью и быстродействием, которые могут быть у линейных высоковольтных источников питания. не совпадают.
В настоящее время производство высокомощных источников питания высокого напряжения затруднено, а их приложения разнообразны и разрознены. В основном они в основном кастомизированы. Отрасли, которым помогают, включают добычу гравия, зарядку сверхмощных конденсаторов, плавление электронным пучком, электронную пушку, ионное ускорение, ионную имплантацию и другие передовые отрасли.
ПРЕЦИЗИОННЫЙ РЕГУЛИРУЕМЫЙ СТАБИЛИЗИРОВАННЫЙ ВЫСОКОВОЛЬТНЫЙ ИСТОЧНИК ПИТАНИЯ СЕРИИ HR Описание изделия
Сторожевой таймер «САПФИР WD SERVER» v.3.0.0
Сторожевой таймер «САПФИР WD SERVER» v.3.0.0 Екатеринбург-2006 www.sapfir.biz Полное или частичное воспроизведение материала допускается только с письменного согласия 1. Назначение Сторожевой таймер САПФИР-WD
ПодробнееТЕРМЭКС ТОЧНОСТЬ В ОСНОВЕ СТАБИЛЬНОСТИ
ТЕРМЭКС ТОЧНОСТЬ В ОСНОВЕ СТАБИЛЬНОСТИ ЗАДАНИЕ ПОЛЬЗОВАТЕЛЬСКИХ РЕЖИМОВ ИЗМЕРЕНИЯ ВИП-2МР Руководство пользователя СОДЕРЖАНИЕ 1.1 Введение… 3 1.2 Назначение и основные возможности… 3 1.3 Принятые сокращения
АУДИО-РЕСИВЕР BLUETOOTH
АУДИО-РЕСИВЕР BLUETOOTH Руководство пользователя DA-30500 Содержание 1.0 Введение… 2 2.0 Спецификации… 3 3.0 Комплектация… 3 4.0 ОПИСАНИЕ ПАНЕЛИ… 4 5.0 Подключение и работа… 5 1 Аудио-ресивер
ПодробнееПК-интерфейсы NI-A01-USB
Интегрированная система безопасности ParsecNET 2 ПК-интерфейсы NI-A01-USB Паспорт и инструкция по установке Версия 1.3 Назначение Назначение ПК-интерфейс NI-A01-USB предназначен для использования в системе
ПодробнееUSB модуль WoodmanUSB
USB модуль WoodmanUSB Руководство пользователя Версия 1.01 12 Декабря 2013 История документа: Версия Дата Описание 1.01 12 Декабря 2013 Исходная версия документа 2 Содержание 1. Общее описание… 4 2.
ПодробнееРЕТОМ Инструкция по программированию.
РЕТОМ-6000 Инструкция по программированию. 1 Назначение инструкции Настоящая инструкция распространяется на прибор РЕТОМ-6000 (далее прибор) производства НПП «Динамика». Данная инструкция предназначена
ПодробнееПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «СЕРВИС ДУТ-Е»
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «СЕРВИС ДУТ-Е» РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ версия 2 Республика Беларусь Сервис ДУТ-Е_Руководство пользователя изм.2 Содержание 1 ОБЩИЕ СВЕДЕНИЯ…3 1.1 Назначение…3 1.2 Требования
ПодробнееПК-интерфейсы NI-A01-USB, NIP-A01
Интегрированная система безопасности ParsecNET 2 ПК-интерфейсы NI-A01-USB, NIP-A01 Паспорт и инструкция по установке Версия 2.1 Назначение Назначение ПК-интерфейсы предназначены для использования в системе
ПодробнееУдлинитель USB 2.0 по кабелю Cat5/6 до 100 м
Удлинитель USB 2.0 по кабелю Cat5/6 до 100 м Руководство пользователя DA-70142 Перед вами удлинитель USB 2.0. Он используется для подключения устройств USB, находящихся на расстоянии до 100 м от компьютера,
ПодробнееКОНТРОЛЛЕР ДВИЖЕНИЯ CGD-2
КОНТРОЛЛЕР ДВИЖЕНИЯ CGD-2 Руководство пользователя Лист изменений Глава Дата Кто изменял Изменения Весь документ 2015.02.29 Создание документа 1 С т р а н и ц а Оглавление Введение… 3 1. Назначение контроллера
ПодробнееПрочтите перед использованием
Прочтите перед использованием Пожалуйста, в целях правильного и безопасного использования устройства, прежде чем приступать к работе с ним, изучите руководство. Внешний вид устройства может отличаться
ПодробнееHDMI KVM-удлинитель с доступом по IP
HDMI KVM-удлинитель с доступом по IP Руководство DS-55202 Важные инструкции по технике безопасности 1. Перед началом использования трансмиттера и ресивера изучите инструкцию. 2. Не отключайте устройство
ПодробнееБП 96 / 24-2 / DIN БП 96 / 36-2/ DIN
Научно-производственное предприятие ИСТОЧНИКИ ПИТАНИЯ ПОСТОЯННОГО ТОКА СЕРИИ БП 96 БП 96 / 24-2 / DIN БП 96 / 36-2/ DIN Паспорт 2 СОДЕРЖАНИЕ 1. Назначение………… 4 2. Технические данные и характеристики…….
ПодробнееПреобразователь интерфейсов RS-485 USB
Преобразователь интерфейсов RS-485 USB Краткое руководство Предупреждения об опасности ВНИМАНИЕ Ключевое слово ВНИМАНИЕ используется для предупреждения о потенциальной угрозе здоровью или повреждения оборудования.
ПодробнееUSB аудио устройства «PEGASUS»
USB аудио устройства «PEGASUS» Руководство пользователя (версии Linear и HP) 2008 Содержание 1. Общие сведения… 3 2. Комплект поставки… 4 3. Основные характеристики… 5 4. Подключение и подготовка
ПодробнееV Барьеры искробезопасности интеллектуальные (в том числе с трансляцией HART сигнала) БИБ1i (БИБ1iH), БИБ2i, БИБ3i, БИБ4i (БИБ4iH), БИБ5i (БИБ5iH)
V интеллектуальные (в том числе с трансляцией HART сигнала) БИБ1i (БИБ1iH), БИБ2i, БИБ3i, БИБ4i (БИБ4iH), БИБ5i (БИБ5iH) 1 Назначение 1.1 БИБ1i (БИБ1iH), далее «БИБ1i», «БИБ1iH» или «приборы», являются
ПодробнееUS-RS232 SL-USB-RS232-XXX
US-RS232 SL-USB-RS232-XXX Версия 1.0 29.10.2012 Введение Конвертеры US-RS232 и SL-USB-RS232-XXX, в дальнейшем конвертеры, являются интеллектуальными адаптерами универсальной асинхронной шины последовательной
ПодробнееКонвертор USB — RS485
Конвертор USB — RS485 Руководство пользователя Версия 1.1 1. Общее описание и назначение Сетевой конвертор интерфейсов USB RS485 (далее конвертор) предназначен для обеспечения связи IBM PC совместимого
ПодробнееНОВИНКА АССОРТИМЕНТА!
Уважаемые дамы и господа! Представляем Вашему вниманию новинку ассортимента интерактивный источник бесперебойного питания 1 U-IUPS-800VA бесперебойного питания (ИБП) предназначен для защиты электрооборудования
ПодробнееБЛОК УПРАВЛЕНИЯ GSM-МОДУЛЬ
БЛОК УПРАВЛЕНИЯ GSM-МОДУЛЬ НАЗНАЧЕНИЕ УСТРОЙСТВА 2 ПРИНЦИП РАБОТЫ БЛОКА УПРАВЛЕНИЯ 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2 КОМПЛЕКТ ПОСТАВКИ 3 ОПИСАНИЕ РАБОТЫ БЛОКА УПРАВЛЕНИЯ 3 СХЕМА ПОДКЛЮЧЕНИЯ GSM-МОДУЛЯ 3 ОПИСАНИЕ
ПодробнееКУХОННЫЙ ПЕРЕДАТЧИК RECS
КУХОННЫЙ ПЕРЕДАТЧИК RECS Руководство пользователя Перед включением передатчика в сеть ОБЯЗАТЕЛЬНО подключите к передатчику антенну! При несоблюдении этого правила, передатчик выйдет из строя! г. Донецк,
ПодробнееТехнические характеристики
Рис. 1. Обозначения разъемов сетевого модуля контроля доступа ibc-01 Технические характеристики Параметр Значение Электрические 1 Напряжение питания 10 15 В 2 Номинальный потребляемый ток (при напряжении
ПодробнееСмартреле С-101, Смартреле С-102
Реле регулирования уровня жидкостей Смартреле С-101, Смартреле С-102 1.ОБЩИЕ УКАЗАНИЯ 1.1.Настоящий паспорт является документом, устанавливающим правила эксплуатации Реле регулирования уровня жидкостей
ПодробнееME-Ready for PIC (DIP28)
ME-Ready for PIC (DIP28) ME-Ready for PIC (DIP28) — эта плата лучшее решение для быстрой и простой разработки приложений с использованием 28-контактных PIC микроконтроллеров. Плата оборудована микроконтроллером
ПодробнееТТ ТЕНЗОМЕТРИЧЕСКАЯ ТЕХНИКА
ТТ ТЕНЗОМЕТРИЧЕСКАЯ ТЕХНИКА Усилитель измерительный AT1-8 64 АТ1 многоканальный цифровой тензометрический усилитель, предназначен для усиления, преобразования в цифровой код и передачи на персональный
ПодробнееНОВИНКА АССОРТИМЕНТА!
Уважаемые дамы и господа! Представляем вашему вниманию новинку ассортимента Интерактивный источник бесперебойного питания 1 Источник бесперебойного питания (ИБП) серии Universal сильный и надежный защитник
ПодробнееИНДИКАТОР ОБЪЕМА ТОПЛИВА
Номер редакции 2 ИНДИКАТОР ОБЪЕМА ТОПЛИВА KARAKAR FLI-AF УФА 2013 г. СОДЕРЖАНИЕ 1 ВВЕДЕНИЕ.3 2 ОПИСАНИЕ И РАБОТА…3 2.1 НАЗНАЧЕНИЕ ИЗДЕЛИЯ…3 2.2 ОБЛАСТЬ ПРИМЕНЕНИЯ..3 2.3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ…4
Подробнее«МХ-1555» 1. Описание
Приложение 1 Компьютерная коррекция показаний цифрового измерителя температуры «МХ-1555» 1. Описание Коррекция измерителя производится с помощью входящего в комплект программного обеспечения и USB кабеля
ПодробнееОтладочный комплект AN231K04-DVLP3
Александр Щерба [email protected]. Описание Отладочный комплект AN23K04-DVLP3 Отладочная плата AN23K04-DVLP3 простая к использованию платформа, позволяющая быстро внедрить и протестировать аналоговую
Подробнее2. ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
1. НАЗНАЧЕНИЕ Источники питания постоянного тока серии БП-98 (далее источники питания) предназначены для преобразования сетевого напряжения 220В в стабилизированное напряжение 5 36В. Прибор выпускается
ПодробнееКонвертор USB — RS232
Конвертор USB — RS232 Руководство пользователя Версия 1.0 Внешний вид 03.10.2006 1 1. Общее описание и назначение Конвертор USB — RS232, далее конвертор предназначен для использования в качестве аппаратного
ПодробнееPOWERLINE ВЫСОКОСКОРОСТНОЙ СЕТЕВОЙ МОСТИК
POWERLINE ВЫСОКОСКОРОСТНОЙ СЕТЕВОЙ МОСТИК Руководство по быстрой установке 1 Важные указания по безопасности Это устройство питается от сети переменного тока. При использовании этого устройства нужно иметь
ПодробнееКоммуникатор Интеграл MS-05
Коммуникатор Интеграл MS-05 Руководство по конфигурированию. Версия ПО коммуникатора 5.8. г. Днепр 2018 г. Конфигурирование с помощью компьютера. Для конфигурирования коммуникатора с помощью компьютера
ПодробнееUltimate High Performance Audio
Ultimate High Performance Audio dx-usb rev 1.0a Инструкция по эксплуатации www.sotm-audio.ru Примечания и информация Информация для пользователя Внимательно прочитайте инструкцию перед использованием продукта
ПодробнееTool Electric: Высоковольтный регулируемый источник питания

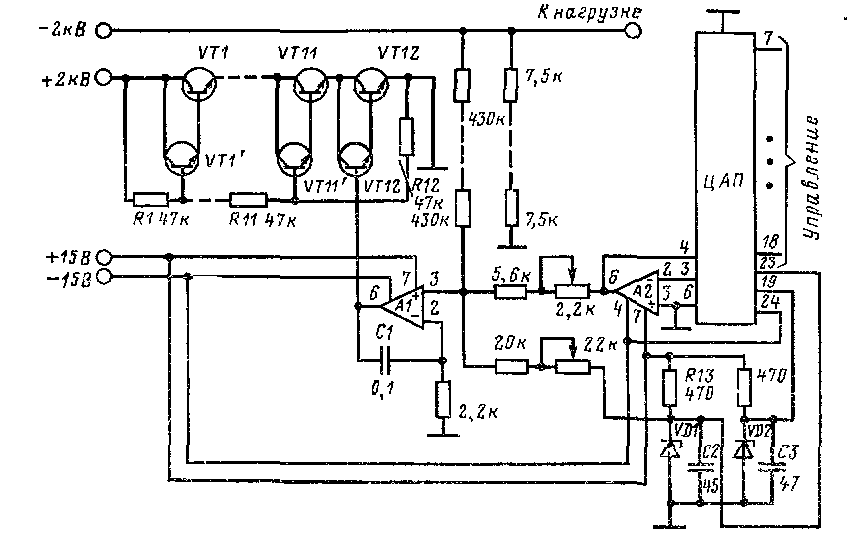

В случаях, когда для настройки и испытаний или иных целей бывает необходим регулируемый источник питания, можно воспользоваться данной схемой. На схеме изображен простой блок питания, который базируется на двух трансформаторах для развязки с питающей сетью и регулятора напряжения на полевом транзисторе с ограничителем тока. Для повторения схемы понадобятся два идентичных трансформатора с габаритной мощностью не менее 20 Ватт. Первый и второй трансформатор подсоединены друг с другом низковольтными обмотками, с выхода второго трансформатора снимается напряжение идентичное сетевому, которое затем выпрямляется диодным мостом. На выходе выпрямителя получается напряжение около 300-310 Вольт, которое сглаживается цепочкой C1R1C2, где R1 должен иметь мощность не менее 0,5 Ватт (как и все остальные резисторы в схеме). Далее напряжение поступает на высоковольтный мощный полевой транзистор, на котором происходит регулировка выходного напряжения при помощи регулятора VR1. Стабилитрон D5 в цепи затвор-исток обеспечивает защиту полевого транзистора от пробития затвора высоким напряжением. Далее с истока полевого транзистора напряжение через резистор R5 поступает в нагрузку. Ограничение тока собрано на элементах R5Q2R6, где в качестве датчика тока используется резистор R5. Именно от его номинала зависит максимальный ток в нагрузке и в данном случае он составляет 50-65 мА, в зависимости от экземпляра транзистора Q2. При достижении напряжения 0,65 Вольт на резисторе R5 транзистор Q2 начинает открываться, происходит замыкание затвора Q1 на исток при помощи перехода К-Э транзистора Q2, что приводит к запиранию полевого транзистора. Таким образом у нас получается блок питания с регулировкой напряжения от 0 до 300 Вольт с ограничением тока в 65 мА, который не боится короткого замыкания на выходе. Так как регулятор напряжения у нас линейный, не будем забывать, что на полевом транзисторе будет рассеиваться мощность до 18 Ватт, поэтому ему нужен будет хороший теплоотвод. Можно, конечно, вместо двух идентичных трансформаторов использовать один сетевой трансформатор, с одинаковыми первичной и вторичной обмотками. Вместо указанного на схеме полевого транзистора можно использовать любой другой высоковольтный с аналогичными параметрами. Q2 можно заменить на любой другой маломощный биполярный транзистор типа КТ315. После сборки проверяем монтаж и подключаем к сети, радуемся. Налаживать ничего не надо. Ограничение тока можно рассчитать по простой формуле, делим напряжение Б-Э транзистора Q2 на сопротивление резистора R5, получаем ограничиваемый ток.
Spellman ST 12kW Высоковольтные источники питания
(Ref. 128077-001 REV. U)
SPECIFICATIONS
Input Voltage:
Standard: 180-264Vac, 50/60Hz, three phase, 90% efficiency, 0.85 power factor
Optional: 360-528Vac 50/60Hz, three phase (400Vac)
Input Current:
Standard: 180-264Vac, three phase; 50 amps, maximum
Optional: 360-528Vac, three phase; 25 amps, maximum
Output Voltage:
20 models from 1kV to 225kV. Each model is available with positive or negative outputs. 1kV to 10kV units are internally reversible.
Local Output Controls:
Voltage and current are continuously adjustable over entire range via ten-turn potentiometers with lockable counting dials.
Voltage Regulation:
Load: 0.05% of full voltage +500mV for full load change.
Line: 0.05%of full voltage +500mV over specified input range.
Current Regulation:
Load: 0.05% of full current ±100µA for any voltage change.
Line: 0.05% of full current over specified input range.
Ripple:
0.3% p-p +1Vrms. Lower ripple available via special order
Stability:
0.02%hr. after 1 hour warm-up.
Temperature Coefficient:
100ppm/°C. Higher stability (50ppm/°C) available on special order via the HS option
Environmental:
Temperature Range:
Operating: 0°C to 40°C
Storage: -40°C to 85°C
Humidity: 10% to 90% RH, non-condensing.
Cooling:
Forced air; inlet through side panels, outlet at rear panel
Metering:
Digital voltage and current meters, accurate to within 1%
System Status Display:
“Dead Front” type indicators provide status of up to 12 system operations including voltage and current regulation, fault conditions and circuit control.
Digital Interface:
Ethernet and RS-232 digital interface implemented with 12 bits of resolution. A VB GUI is provided.
Input Line Connector:
A 6 foot (1.8 meter) long captive line cord is provided.
Analog Interface Connector:
50 pin female D connector
High Voltage Output Cable:
1-150kV: A detachable 10’ (3.05m) long shielded HV cable is provided
225kV: R-28 type X-Ray connector. No output cable is provided
Dimensions:
10.5˝ (6U)H X 19˝ W X 21˝ D (266mm x 482mm x 533mm)
150kV: 10.5˝ (6U)H X 19˝ W X 23˝ D (266mm x 482mm x 584mm)
225kV: 20.55˝ H X 17.01˝ W X 29.7˝ D (521mm x 432mm x 754mm)
Weight:
1kV to 50kV: <100 pounds (45.36kg)
60kV to 120kV: <140 pounds (63.50kg)
150kV: <150 pounds (68.03kg)
225kV: <260 pounds (117.9kg)
Individual kV models may vary
Regulatory Approvals:
Compliant to EEC EMC Directive. Compliant to EEC Low Voltage Directive. RoHS Compliant.
Digital Interface
The ST features a standard RS-232 and Ethernet digital interface. Utilizing these standard digital interfaces can dramatically simplify power supply interfacing requirements saving the user both time and money, while enhancing functionality and overall capability. Spellman provides a GUI with the ST that allows the customer to both customize operational features of the ST while also providing basic power supply operational features. Details of the ST’s digital interface capability are described in detail in the ST manual, downloadable via the link on the first page of this data sheet.
Main control screen
Status screen
User configuration screen
Parallel Capability
The ST series is designed to offer additional power capability by adding a chassis in parallel to create a main/secondary configuration providing up to and beyond 100kW’s. The main chassis is the point of connection for customer interfacing; this multichassis system effectively functions as a single power supply. The main unit retains the full featured front panel, while secondary units have a Blank Front Panel. To configure an orderable model number, simply use Spellman’s applicable base ST model number and increment the power denominator in 12kW steps as required:
ST60P24
This would be an ST with a 60kV, positive polarity, providing 24kW’s of power (2 chassis)
Rear panel showing connections for parallel operation:
Rear panel showing connections for parallel operation
Main/secondary 24kW ST
Arc Intervention
Spellman’s ST power supplies have an arc intervention feature that senses arc currents via a fast acting current sense transformer. The purpose of the arc intervention circuitry is to prevent power supply damage from continuous, long term arcing. The factory default configuration will trip off the unit with an Arc Fault if 4 arcs occur in a 10 second time period. Customers can change basic arc intervention parameters (Arc Count, Arc Quench, Reramp Time, and Window Time) within preset limits via the digital interface; customized units can be provided for unique arc prone environments, contact Spellman for details.
Parallel operation:
Additional power can be provided in increments of 12kW’s by connecting chassis in parallel via the use of the ST’s main/secondary configuration.
Use the applicable base ST model number and increment the power denominated in 12kW steps as required.
ST10P24 10kV @ 24kW’s
ST10P36 10kV @ 36kW’s
ST10P48 10kV @ 48kW’s
ST 1-150kV rear panel view
ST 225kV rear panel view
HARDWARE BASED OPTIONS
BFP — Blank Front Panel
HS — High Stability
LL(X) — High Voltage Cable Length
400VAC — 360-528Vac Input
SOFTWARE CONFIGURABLE FEATURES
Adjustable Overload Trip
Arc Trip Count
Arc Quench Time
Arc Re-Ramp Time
Constant Power Control
Adjustable Power Trip
Slow Start Ramp Times
Electronic Component (Power Source)
ST series is intended for installation as a component of a system. It is designed to meet CE standards, with conditions of acceptance often being: customer provided enclosure mounting, EMC filtering, and appropriate protection, and isolation devices. The ST series is not intended to be operated by end users as a stand-alone device. The ST series power supply can only be fully assessed when installed within a system, and as a component part within that system.

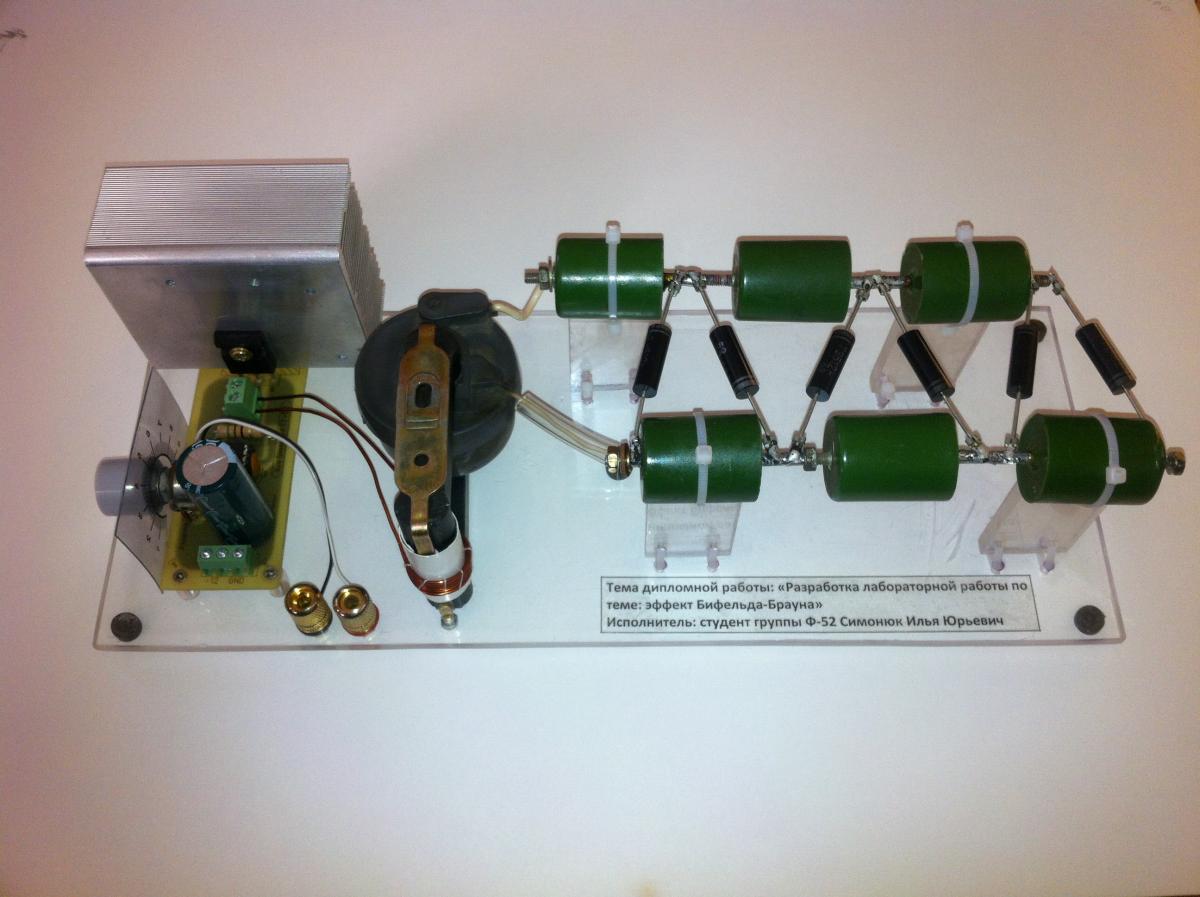

Что такое высоковольтный источник питания?
Высоковольтный источник питания — это источник, который генерирует значительно более высокое выходное напряжение, чем его входное напряжение. Это может быть регулируемый источник питания, или выход может быть зафиксирован по напряжению и току. Некоторые высоковольтные источники тока выдают незначительные величины тока, в то время как другие могут обеспечивать большие величины. Эти типы источников питания часто используются в газовых дисплеях, научных приборах и медицинском оборудовании. Они также могут приводить в действие вспышки камер, устройства зажигания и коммерческие радиопередатчики.
Выходное напряжение источника питания может составлять от нескольких сотен вольт до десятков тысяч вольт. Вход питания может быть от батареи, низковольтного источника питания или источника переменного тока, в зависимости от конструкции. Некоторые источники, которые вырабатывают несколько тысяч вольт переменного тока при относительно низких токах, используются в газоразрядных и плазменных дисплеях. Десять киловольт (кВ) блоков переменного тока могут быть использованы для питания газовых лазеров. Высоковольтный источник питания с низким постоянным током (около 2000 Вольт) часто питает устройства для сдерживания животных.
Высоковольтный источник постоянного тока с чрезвычайно низким током, например 10 кВ при 500 мкА, часто встречается в электростатических воздухоочистителях. Прецизионные источники постоянного тока, регулируемые до 30 кВ, широко распространены в электронных микроскопах и масс-спектрометрах. В этих расходных материалах для тока ток ограничен несколькими миллиамперами (мА). В некоторых типах рентгеновского оборудования используется высоковольтный источник питания с напряжением 50 кВ при 5 мА. Необходимо соблюдать крайнюю осторожность, так как эти комбинации мощности могут быть смертельно опасными, несмотря на, казалось бы, низкие токи.
Системы зажигания и искровые выключатели обычно включают источники постоянного тока, которые могут генерировать быстрые импульсы высокого тока. Этот тип высоковольтного источника питания может генерировать десятки импульсов 20-30 кВ каждую секунду. Он также может быть найден в триггерах для вспышек камеры и в некоторых устройствах, предназначенных для поражения электрическим током. Каждый сильноточный импульс часто создается из накопленного заряда в конденсаторе.
Источники переменного тока очень высокого напряжения с напряжением до 20 кВ при токе в несколько мА встречаются реже. Они обычно включают средства регулировки частоты производимого переменного напряжения. Такой источник электропитания высокого напряжения можно найти в электрохимических применениях, таких как производство водорода и озона.
Высоковольтный, высоковольтный источник питания встречается довольно редко, иногда вырабатывая 100 кВ при напряжении более 20 ампер. Они обычно находятся в специальных мощных радиочастотных (РЧ) усилителях, таких как радиолокационные и радиопередатчики. Этот тип источника питания также используется в ядерных и других физических исследованиях.
ДРУГИЕ ЯЗЫКИ
| Источники напряжения, тока и сигналов | Срок поставки (НЕДЕЛЬ) | Цена |
| Источник регулируемого переменного/постоянного напряжения 0…24В/10А – ИРПН-10А/2А | 2 | 16500 |
| Источник питания для практикума ИПП | 2 | 8000 |
| Источник питания переменного напряжения 2/4/6/8/10/12В/10А – ИППН-10А | 2 | 16000 |
| Источник переменного напряжения 6, 12В/3А и регулируемого стабилизированного 0…12В/2А — ИПСН-12В | 3 | 10000 |
| Генератор сигналов функциональный ФГ-100 | 3 | 17000 |
| Генератор звуковой частоты с метрономом ГЗЧМ | 10 | 20000 |
| Генератор сигналов ГС | 3 | 18000 |
| Высоковольтный источник регулируемого напряжения 0…30 кВ (двухполярный) – ВИДН-30 | 3 | 17000 |
| Однополярный высоковольтный источник напряжения 0…30 кВ – ВИОН-30 | 4 | 16000 |
| Источник тока 3В/100 А – ИТ-100А | 6 | 26000 |
| Цифровой измеритель временных интервалов (электронный блок) – без управления гироскопом ФМ- 18 М – ФМ-1/1 | 4 | 9000 |
| Цифровой измеритель временных интервалов (электронный блок) – с управлением гироскопом ФМ- 18 М – ФМ-1/1-1 | 4 | 9000 |
| pH-метр портативный pH-410 с электродом | 2 | 17000 |
| Анемометр электронный крыльчатый АП-1М-1 | 2 | 900 |
| Выпрямитель тока. ВУ-4м | 2 | 950 |
| Психрометр аспирационный (механический) МВ-4-2М | 5 | 20000 |
| Люксметр ТКА-ЛЮКС | 5 | 23000 |
| Измеритель электростатического поля ИЭСП-7 | 5 | 50000 |
| Генератор высокого напряжения (школьный) | 5 | 10000 |
| Универсальный лабораторный рефрактометр ИРФ-454 Б2М | 5 | 80000 |
| Измеритель магнитной индукции АТТ-8701 | 5 | 25000 |
| Пирометр визуальный с исчезающей нитью ПРОМИНЬ-М1 | 5 | 40000 |
Источники питания высокого напряжения | Spellman: высокое напряжение
Источники питания высокого напряжения и информация по технике безопасности
Источник высокого напряжения
Spellman предлагает индивидуальные и специализированные высоковольтные источники питания. Наша команда разработчиков высоковольтных источников питания и техническая команда является крупнейшей в мире, в ее состав входит широкий круг специалистов, занимающихся проектированием, исследованием и разработкой прикладных технологий высоковольтных источников питания.За более чем 70-летний опыт работы мы обладаем опытом в различных топологиях коммутации, включая: резонансные, квазирезонансные, мягкие, с широтно-импульсной модуляцией и линейные преобразователи. Spellman имеет несколько выдающихся патентов на системы преобразования энергии и управления высоким напряжением.
Источник высокого напряжения — это сложная схема преобразования энергии, которая преобразует потенциал более низкого напряжения в потенциал более высокого напряжения. Термин «высокое напряжение» является относительным, а не количественным, но если напряжение превышает 62 В постоянного тока, появляется вероятность телесных повреждений, поэтому необходимо использовать соответствующие меры безопасности.Типичное выходное напряжение для высоковольтных источников питания Spellman составляет от 1 кВ до 360 кВ, но возможны диапазоны от 62 В до 500 кВ.
Источники питания высокого напряжения могут работать от входного напряжения постоянного или переменного тока. Входные напряжения постоянного тока экономичны для использования в приложениях с низким энергопотреблением (от 1 до 125 Вт). Типичное входное напряжение постоянного тока составляет +12 В постоянного тока и +24 В постоянного тока. Источники питания высокого напряжения переменного тока могут работать с различными входными напряжениями от 100 до 480 В переменного тока, однофазными или трехфазными, в зависимости от конструкции.Источники питания высокого напряжения с коррекцией коэффициента мощности / универсальные входы могут работать от напряжения от 90 до 264 В переменного тока без вмешательства пользователя.
Диапазон выходной мощностиSpellman составляет от менее одного ватта до более 200 киловатт.
Предлагаемые нами высоковольтные источники питания подразделяются на следующие категории:
Необходимо учитывать полярность источника постоянного тока высокого напряжения. Доступны блоки с фиксированной положительной полярностью, фиксированной отрицательной полярностью или обратимой полярностью.Некоторые блоки питания, предназначенные для конкретных приложений, могут электронным образом изменять свою выходную полярность с помощью переключателя или сигнала дистанционного управления.
Выход высоковольтного источника питания предоставляется заказчику через высоковольтный кабель соответствующего номинала. В меньших по размеру и экономичных устройствах используется постоянно прикрепленный высоковольтный трос, в то время как в более крупных устройствах используется съемный экранированный коаксиальный кабель высокого напряжения.
Высоковольтные источники питания Spellman, специально разработанные для различных целей и приложений, используются в широком диапазоне приложений:
Spellman предлагает источники питания высокого напряжения для различных отраслей промышленности
Spellman High Voltage Electronics — ведущий мировой поставщик высоковольтных источников питания, нестандартных и стандартных высоковольтных преобразователей постоянного тока и источников рентгеновского излучения Monoblock® для медицинских, промышленных, полупроводниковых, охранных, аналитических, лабораторных и подводных кабелей питания. кормить приложения.Как глобальный поставщик со стратегически расположенными конструкторскими и производственными предприятиями в Северной Америке, Европе и Азии, Spellman стремится предоставлять лучшую в своем классе поддержку OEM-клиентам и конечным пользователям по всему миру.
Высоковольтный источник питания постоянного тока серии8000 — от 500 В до 70 кВ
Серия Genvolt 8000, высоковольтный источник питания постоянного тока, представляет собой прочную модульную серию высоковольтных блоков постоянного тока с входом переменного тока, которые предназначены для работы от универсальной сети переменного тока от 85 до 256 В переменного тока, 50/60 Гц.Доступны варианты выходной мощности от 500 В до 70 кВ.
Характеристики HVPS
У HVPS есть активный входной каскад для коррекции коэффициента мощности, то есть активный выпрямитель. Это обеспечивает очень низкие гармонические искажения на частотах сети с коэффициентом мощности до 0,99.
Модули имеют выход с ФИКСИРОВАННОЙ полярностью, которая должна быть указана при заказе с использованием таблицы «Поиск моделей».
Эксплуатация и защита
Они работают как в режиме управления напряжением, так и в режиме управления током с быстрым активным кроссовером между режимами.
Встроенная защита от короткого замыкания на выходе или перегрева дуги, а также от перенапряжения на выходе позволяет работать в самых сложных условиях.
Входные данные
| Диапазон входного напряжения переменного тока | от 85 до 256 В переменного тока, 47 — 63 Гц |
|---|---|
| Коэффициент мощности | Полная нагрузка 0,99 Без нагрузки 0,98 |
| Выходная полярность | + ve или –ve (укажите при заказе) |
| Регулировка нагрузки по напряжению | 0.01% от полного напряжения при изменении холостого хода до полной нагрузки |
| Регулирование линии напряжения | +/- 0,005% от полного напряжения в указанном диапазоне входного напряжения |
| Регулирование текущей нагрузки | 0,01% от 0 В до полного напряжения |
| Текущее положение о линии | +/- 0,01% полного тока в указанном диапазоне входного напряжения за 8 часов после |
| Пульсации напряжения: | 0.1% выходного напряжения |
| Стабильность тока | 0,02% за 8 часов после ½ часа прогрева |
| Температурный коэффициент | 100 частей на миллион при ˚C |
| Температура | Эксплуатация 0 ˚ C до 45 ˚ C Хранение -20 ˚ C до +85 ˚ C |
| Блокировка | Блокировка открытия отключает установку |
| Защита цепи | Перенапряжение, перегрузка по току, дуга и перегрев |
| Относительная влажность | Без конденсации 95% |
Управляющий сигнал НЕ является защитной блокировкой и НЕ должен использоваться для системы защиты от генерации высокого напряжения в целях безопасности.
Стандартные функции, установленные на заводе
| Контроль | Уровень логики для включения / выключения высокого напряжения. |
|---|---|
| Защита от перенапряжения | Условия перенапряжения могут быть вызваны чрезмерным входным программным сигналом. Если обнаруживается состояние перенапряжения, источник питания блокируется до тех пор, пока входное питание не будет сброшено. |
| PS Состояние неисправности | Индикатор неисправности PS и выход неисправности PS на J1 указывают на OVP или ошибку регулирования. |
| PF и универсальный вход | Входное напряжение 8000 может работать в диапазоне от 85 до 265 В переменного тока. Коэффициент мощности активно корректируется во всем диапазоне и лучше 0,99 при полной нагрузке. |
| Внутренний фильтр электромагнитных помех | Внутренний фильтр электромагнитных помех и предохранитель обеспечивают защиту от скачков напряжения в сети и сбоев источника питания |
Функции дистанционного управления
| Удаленное программирование | Позволяет дистанционно регулировать выходное напряжение и ток через внешний источник напряжения. |
|---|---|
| Удаленный монитор | Позволяет удаленно контролировать выходное напряжение и ток. |
| Включение / отключение высокого напряжения | Позволяет дистанционное включение / выключение высокого напряжения. |
| + 10 В постоянного тока Каталожный номер | A + 10VDC предназначен для удаленного программирования через потенциометр или делитель напряжения. |
Механические детали
| Масса | В зависимости от модели, примерно 3 кг |
|---|---|
| Размеры | 95.25 мм (В) x 127 мм (Ш) x 279,4 мм (Г) |
| Разъем питания | IEC320 с ответным разъемом x 2 метра |
| Выходной разъем высокого напряжения | Фирменный высоковольтный соединитель|
| Разъем интерфейса управления | 15-контактный разъем «D» (вилка) |
Соответствие нормативным требованиям
- Соответствует 2004/108 / EC, директиве по электромагнитной совместимости
- 2006/95 / EC, LVD
- Соответствует RoHS и одобрено CE
Таблица поиска моделей
| Максимальное напряжение | Максимальный ток | Полярность | Номер модели |
| 500 В | 240 мА | P или N | 80050P (+ ve) или 80050N (-ve) |
| 1кВ | 120 мА | P или N | 80100P (+ ve) или 80100N (-ve) |
| 2.5кВ | 48 мА | P или N | 80250P (+ ve) или 80250N (-ve) |
| 5 кВ | 24 мА | P или N | 80500P (+ ve) или 80500N (-ve) |
| 10кВ | 12 мА | P или N | 81000P (+ ve) или 81000N (-ve) |
| 20кВ | 6 мА | P или N | 82000P (+ ve) или 82000N (-ve) |
| 30 кВ | 4 мА | P или N | 83000P (+ ve) или 83000N (-ve) |
| 40кВ | 3 мА | P или N | 84000P (+ ve) или 84000N (-ve) |
| 50 кВ | 2.4 мА | P или N | 85000P (+ ve) или 85000N (-ve) |
| 60 кВ | 2 мА | P или N | 86000P (+ ve) или 86000N (-ve) |
| 70кВ | 1,7 мА | P или N | 87000P (+ ve) или 87000N (-ve) |
Типичные области применения:
- Электропрядение и электрораспыление
- Генерация рентгеновских лучей
- Испытание изоляции
- Зарядка конденсатора (по индивидуальным вопросам обращайтесь в Genvolt)
- Использование в лабораториях
Высоковольтный источник питания — PS300
Источники питания высокого напряжения PS300
Источники высокого напряжения PS300
Высоковольтные источники питания серии PS300 — прочные, компактные, надежные приборы практически для любого высокого напряжения.
Обладая выходной мощностью до 20 кВ, компьютерным интерфейсом GPIB и регулировкой напряжения 0,001%, эти высоковольтные источники питания стали отраслевым стандартом.
На выбор предлагается несколько моделей с выходной мощностью от 1,25 кВ до 20 кВ.
| Модель | Выходное напряжение | Текущий |
| PS310 | от ± 12 В до ± 1.25 кВ | 20 мА |
| PS325 | от ± 25 В до ± 2,5 кВ | 10 мА |
| PS350 | от ± 100 В до ± 5 кВ | 5 мА |
| PS355 | от -100 В до -10 кВ | 1 мА |
| PS365 | от +100 В до +10 кВ | 1 мА |
| PS370 | от -100 В до -20 кВ | 0.5 мА |
| PS375 | от +100 В до +20 кВ | 0,5 мА |
PS310, PS325 и PS350 — двухполярные, источники питания 25 Вт, а PS355, PS365, PS370 и PS375 — однополярные, источники питания 10 Вт. Все приборы защищены от дуги и короткого замыкания с помощью отдельных программируемых жестких и мягких пределов тока, что позволяет использовать их в качестве источников постоянного тока.
Правильные функции
Какую бы модель вы ни выбрали, вы оцените удобство и универсальность серии PS300.Два больших светодиодных дисплея контролируют выходное напряжение и ток, подаваемые на нагрузку. Также отображаются сброс перегрузки, состояние ограничения и отключения, локальное / удаленное состояние и разрешение высокого напряжения, так что вы можете быстро отслеживать состояние прибора. Хорошо видимый красный светодиод всегда указывает на высокое напряжение.
Простота использования
Кабели высокого напряженияИксКабели высокого напряжения PS300 серии |
Операция проста — настраиваемый или устанавливаемый параметр отображается отдельно и может быть введен без влияния на фактическое выходное напряжение.В любое время можно сохранить и вызвать из памяти до девяти конфигураций прибора, что упрощает выполнение нескольких тестов.
Удаленное программирование
Компьютерные интерфейсы GPIB и RS-232 входят в стандартную комплектацию всех источников питания мощностью 10 Вт. GPIB доступен в качестве опции для приборов мощностью 25 Вт. Все параметры могут быть установлены и считаны через компьютерные интерфейсы.
Аналоговый контроль и управление
Аналоговый вход на задней панели позволяет программировать высоковольтный выход с помощью сигнала от 0 до 10 В постоянного тока.Два аналоговых выхода на задней панели обеспечивают возможность мониторинга выходного напряжения и тока. Эти выходы управляют током до 10 мА и имеют выходное сопротивление 1 Ом.
Производительность и ценность
Высоковольтные источники питания серии PS300 полезны как в научно-исследовательских лабораториях, так и в автоматизированных испытательных приложениях. Где бы вы ни использовали их, серия PS300 обеспечивает проверенную надежность и производительность по очень доступной цене.
Нормативные требования к промышленным высоковольтным источникам питания
Один из, если не самый, значительный вклад в наше понимание электрической энергии и того, как ее можно использовать, должен быть Николай Тесла.Его открытия в области генерации переменного тока, радиопередачи и беспроводной энергетики лежат в основе большей части сетей и систем электроснабжения и связи, которые мы все еще используем сегодня. Пытаясь демистифицировать электричество для публики, Тесла устраивал демонстрации, в которых он выполнял дугу высокого напряжения. Мирянам, видевшим, как электричество течет в чье-то тело, это могло показаться довольно опасным, но Тесла не пострадал. Это стало возможным, поскольку он использовал высокое напряжение с малым током, что является базовой концепцией для системы высоковольтной передачи электроэнергии, которую мы используем сегодня.
Высокое напряжение — не единственное, что встречается в линиях передачи. Фактически, большинство сооружений, будь то жилые, коммерческие или промышленные, подключены к распределительным сетям высокого напряжения. Однако промышленные объекты питаются от более высокого и широкого диапазона напряжений. Сотрудники в этих условиях также с большей вероятностью будут работать рядом с высоковольтным оборудованием и системами. Поэтому безопасность является серьезной проблемой, и существуют нормативные требования к источникам питания высокого напряжения, чтобы минимизировать возможность травм.Давайте посмотрим на эти стандарты, но сначала давайте посмотрим, как высоковольтные источники питания используются на промышленных объектах.
Обеспечение высокого напряжения на промышленных объектах
Типичное напряжение, подаваемое на предприятия из сети, находится в диапазоне от приблизительно 208 В переменного тока до более 1 кВ переменного тока, хотя конкретные уровни могут быть выше. Затем эти уровни могут быть настроены с помощью линейных или импульсных источников питания и преобразователей для соответствия внутреннему оборудованию и системным требованиям. Их можно разделить на следующие категории в зависимости от приложения.
Промышленное высоковольтное оборудование
Сюда входят сборочные линии, упаковочное оборудование и другие системы, непосредственно участвующие в производстве продукции.
Сегодня практически все предприятия в той или иной степени используют робототехнику, чтобы повысить скорость и точность своих операций. Это могут быть коботы, которые представляют собой совместные роботы, которые обычно могут выполнять функции более высокого уровня, сравнимые с человеком.
- Вычислительное, IT- и AV-оборудование
На современных интеллектуальных предприятиях компьютеры и периферийные устройства являются важными элементами для сбора, обработки, отображения и передачи данных и информации.
- Оборудование для автоматических систем безопасности (SIS)
Системы SIS выполняют важные действия по предупреждению безопасности и управлению системой. Например, системы E / E / PE, предназначенные для отключения оборудования, если необходимо, на основе его уровня полноты безопасности (SIL).
Производство печатных плат для экстремальных условий — Часть 1
Загрузить сейчас
Для обеспечения надлежащей подачи различных высоких напряжений, необходимых для систем, которые выполняют перечисленные выше приложения, необходимы правила.Они определены ниже.
Нормативные требования к высоковольтным источникам питания для промышленных предприятий
В отличие от некоторых отраслей, где существуют определенные правила и стандарты, которые не применяются за пределами их области, правила для источников питания высокого напряжения распространяются на любую отрасль, где используются эти источники. Сюда входит большинство, если не все, промышленные производственные предприятия. Наиболее важные стандарты, которым должны соответствовать ваши системы высоковольтного питания, перечислены ниже.
Правила и стандарты высокого напряжения на промышленных объектах
- Стандарт IPC-2152 для определения допустимой нагрузки при проектировании печатных плат.
Этот стандарт предоставляет средства для определения текущей емкости дорожек PCBA и переходных отверстий.
- Требования IPC / WHMA-A-620 и приемка кабелей и жгутов проводов в сборе.
Этот стандарт регулирует производство кабелей, проводов и жгутов, а также их паяных соединений.
Это преобладающий стандарт для электропроводки и соединителей, которые используются для всех конструкций. Он также охватывает требования к электричеству во взрывоопасных зонах.
- Электрический стандарт NFPA 79 для промышленного оборудования.
Применяется к промышленному электрическому и электронному оборудованию и системам, которые работают от источника напряжением 600 В или меньше.
- Стандарт NFPA 110 для систем аварийного и резервного питания.
Этот стандарт ограничен аварийными генераторами, находящимися в резерве на случай непредвиденных обстоятельств.
- Стандарт NFPA 111 на аварийные и резервные системы энергоснабжения с накоплением электроэнергии.
Аналогичен NFPA 110, за исключением того, что он распространяется на хранимые системы аварийного электроснабжения (SEPSS).
- IEC 62368 Аудио / видео, информационное и коммуникационное оборудование — Часть 1: Требования безопасности
Этот стандарт объединяет ранее использовавшиеся IEC-60950 и IEC-60065 в подход к безопасности IT- и AV-оборудования, основанный на оценке опасностей.
Степень выполнения перечисленных выше правил и стандартов зависит от штата и местного муниципалитета. Однако соблюдение перечисленных выше, особенно стандартов NFPA, должно быть приемлемо для большинства регулирующих органов. Тем не менее, рекомендуется всегда проверять конкретные требования для области, где будет эксплуатироваться объект или сооружение.
Зная и соблюдая приведенные выше нормативные требования, вы можете быть уверены, что ваши источники питания высокого напряжения соответствуют требованиям промышленных предприятий.Выполнение этого вместе с установлением руководящих принципов для оптимального производства ваших плат с высокой мощностью, напряжением и током приведет к созданию высококачественных, надежных и безопасных печатных плат для промышленных приложений.
Производство печатных плат для экстремальных условий — Часть 2
Загрузить сейчас
SCR Линейный источник питания с предварительной регулировкой
Описание
Предварительно регулируемые линейные блоки питания с SCR серии HV — это высоконадежные источники, обеспечивающие высокую мощность, стабильную регулировку выхода, очень низкий уровень шума и очень низкие пульсации на выходе.Их очень низкая пульсация и очень низкий уровень шума делают их предпочтительными источниками питания «в скважине», а также в качестве источников питания для стационарных и буксируемых массивов. Блоки ВН имеют регулируемую цепь ограничения тока, которая обеспечивает защиту выходной нагрузки. Они идеально подходят для лабораторных приложений и систем, где требуется как универсальность, так и высокая степень регулирования.
Серия HV обеспечивает стабильную мощность постоянного тока в 19-дюймовой стойке высотой от 2U (3,5 дюйма) до 8U (14 дюймов) для мощности от 350 Вт до 7000 Вт (соответственно) при напряжении 350 вольт.
Модели 3 ½ ”
| НОМЕР МОДЕЛИ | НАПРЯЖЕНИЕ | AMPS |
|---|---|---|
| HV350-1 | 0-350 В | 0-1 A |
Модели 5 ¼ ”
| НОМЕР МОДЕЛИ | НАПРЯЖЕНИЕ | AMPS |
|---|---|---|
| HV350-2 | 0-350 В | 0-2 A |
| HV500-1 | 0-500 В | 0-1 A |
Модели 7 ″
| НОМЕР МОДЕЛИ | НАПРЯЖЕНИЕ | AMPS |
|---|---|---|
| HV350-3 | 0-350 В | 0-3 A |
Модели 8 ¾ ”*
| НОМЕР МОДЕЛИ | НАПРЯЖЕНИЕ | AMPS |
|---|---|---|
| HV350-5 | 0-350 В | 0-5 A |
* 8¾ ”Модель: 220 В переменного тока, 50/60 Гц 1 Ø Стандарт
Модели 10 ½ ”**
| НОМЕР МОДЕЛИ | НАПРЯЖЕНИЕ | AMPS |
|---|---|---|
| HV350-10 | 0-350 В | 0-10 A |
Модели 12 ¼ ”**
| НОМЕР МОДЕЛИ | НАПРЯЖЕНИЕ | AMPS |
|---|---|---|
| HV350-15 | 0-350 В | 0-15 A |
Модели 14 ½ ”**
| НОМЕР МОДЕЛИ | НАПРЯЖЕНИЕ | AMPS |
|---|---|---|
| HV350-20 | 0-350 В | 0-20 A |
** Модель 10½ ”и выше: 230 В переменного тока, 50/60 Гц 3 Ø Стандарт
Вход:
от 3½ до 7 дюймов: 115 В переменного тока ± 10% 50/60 Гц 1 Ø Стандартный
8¾ ”: 220 В переменного тока ± 10% 50/60 Гц 1 Ø Стандартный
от 10½ до 14 дюймов: 230 В переменного тока ± 10% 50/60 Гц 3 Ø Стандарт
Выход: См. Конкретную модель в таблице.
Выход плавающий, любая сторона может быть заземлена.
Регулировка нагрузки: 0,01% от максимального номинального напряжения для шага полной нагрузки.
Регулировка линии: 0,01% от максимального номинального напряжения для изменения линии в пределах указанного диапазона входного напряжения.
Пульсация: ≤3 мВ RMS.
Время отклика: Выходное напряжение находится в пределах регулирования менее чем за 100 микросекунд для ½ шага нагрузки. Выходное напряжение останется в пределах регулирования для шага входной линии в пределах указанного диапазона напряжения.
Дистанционное зондирование: Агрегаты оснащены терминалами дистанционного зондирования на задней панели для регулирования в точке нагрузки.
Дистанционное программирование: Все блоки программируются по напряжению приблизительно 1000 Ом / Вольт.
Последовательная / параллельная работа: Два или более агрегата могут работать последовательно. Два блока с одинаковым напряжением и током могут работать параллельно.
Темп. Коэф .: 0,01% / ° C
Стабильность: Лучше 0.05% / 8 часов при постоянной линии, нагрузке и температуре после ½ часа прогрева.
Рабочая температура: от 0 ° C до + 60 ° C при любой комбинации линии, нагрузки и температуры без необходимости внешнего охлаждения.
Клеммы: Сетевой шнур переменного тока предусмотрен для моделей 3½ ”и 5¼”. Все другие модели имеют клеммную колодку с перегородкой для входа переменного тока. На задней панели предусмотрены клеммные колодки с перегородкой для вывода, измерения, дистанционного программирования, ведомого устройства и заземления.
Защита: Источник питания защищен предохранителем во входной линии.Модели 8¾ ”и выше защищены автоматическим выключателем. Источник питания защищен полностью регулируемой цепью ограничения тока.
Панель управления: вольтметр , амперметр, 10-ти оборотный регулятор напряжения, 10-ти оборотный регулятор тока, контрольная лампа и переключатель ВКЛ / ВЫКЛ. Регулировка напряжения и тока полностью регулируется от 0 до полного диапазона с помощью потенциометров на панели с 10 оборотами.
Поверхность: Стандартная отделка передней панели светло-голубого цвета.
Размер: от 3½ дюймов до 7 дюймов: 19 дюймов (ШИРИНА) x 16½ дюймов (ГЛУБИНА)
Все остальные модели: 19 дюймов (ШИРИНА) x 22 дюйма (ГЛУБИНА)
— высоковольтные источники постоянного тока
Краткий обзор источников питания постоянного тока высокого напряжения и их функций
Ниже вы найдете наши блоки питания постоянного тока высокого напряжения
Это не статические машины, а мощные источники полезного тока до 100 мА
(Эти источники питания обычно используются с положительным выходом, но при необходимости также доступен отрицательный выход.)
Предназначен для лабораторий и исследований, используется физиками, экспериментаторами и промышленностью для специальных проектов. Эти устройства имеют диапазон выходного тока от микроампер до миллиампер, напряжение от 5 до 500 кВ, и большинство из них регулируются по напряжению и по току. Большинство устройств на этой странице можно приобрести «как есть». Однако, если требуются варианты, их можно обсудить, связавшись с нами по электронной почте или по телефону. Продукты, которые считаются потенциально опасными, отмечены в их описании.Некоторые из устройств с более низким энергопотреблением могут работать от батарей или от сети, но для устройств с более высокой мощностью требуется сетевое питание.
Примечание. НИКОГДА не подключайте электронику на 12 В от зарядных устройств на 12 В, так как зарядные устройства могут работать при напряжении до 20 В и могут повредить вашу схему.Зарядные устройства для аккумуляторов следует использовать только для зарядки аккумуляторов, а не в качестве источников питания. |
Примечание. НИКОГДА не подключайте электронику на 12 В от зарядных устройств на 12 В, так как зарядные устройства могут работать при напряжении до 20 В и могут повредить вашу схему.Зарядные устройства для аккумуляторов следует использовать только для зарядки аккумуляторов, а не в качестве источников питания. |
Высоковольтный модуль с питанием от постоянного тока (от батареи или сетевого адаптера) может заряжать конденсаторы и другие полезные приложения. Может работать от аккумуляторной батареи 9–14 В постоянного тока или настенного адаптера (не входит в комплект) и может поместиться в небольшую пластиковую трубку с внутренним диаметром примерно 1,5 дюйма. Этот модуль доступен с несколькими максимальными уровнями выходного сигнала, которые могут обеспечивать выходное напряжение от 10 кВ до 40 кВ (коснитесь точки вдоль стека умножителя высокого напряжения для выходов более низкого напряжения с шагом от 5 кВ до 10 кВ, или изменяйте входное напряжение от 9 до 14 В постоянного тока для регулируемого выходного напряжения, но не превышайте входное напряжение 14 В постоянного тока, иначе источник питания высокого напряжения может быть перегружен и поврежден).
Стандартный выход обычно положительный (+) , но отрицательный (-) выход также доступен — пожалуйста, выберите при заказе, так как единицы не могут переключаться между положительным и отрицательным выходом из-за ориентация диода на стеке умножителя.Версии комплекта могут быть построены — или + в зависимости от того, как вы подключаете диоды.
|
Доступен как с положительным, так и с отрицательным выходом. Эти маломощные устройства можно использовать с батареями 12 В или солнечными батареями. Они устойчивы к короткому замыканию и подходят для зарядки конденсаторов без токоограничивающего резистора.Они также могут использоваться в качестве источников питания высокого напряжения малой мощности.
Это устройство лучше всего подходит для использования с нашими керамическими конденсаторами или аналогичными (будьте осторожны, чтобы не перезарядить меньшие конденсаторы). Для контроля заряда требуется внешний вольтметр. Конденсаторы малой емкости необходимо заряжать, быстро подавая питание, поскольку значение напряжения может быть легко превышено. Устройствов основном представляет собой систему из двух частей, состоящую из высоковольтного высокочастотного источника питания, подключенного к нашему пятиступенчатому разомкнутому умножителю, обеспечивающему отводы с шагом 5 кВ.Этот продукт будет стоить во много раз дороже, чем наша запрашиваемая цена, и его можно купить оптом или в индивидуальном порядке. Обычно они используются с положительным (+) выходом, но при необходимости также доступен отрицательный (-) выход. |
|
|
|
|
|
Схема бесплатного базового воспламенителя Видео HHOIGNITOR10: Щелкните для получения дополнительной информации о водороде |
Включает очень простое электрическое поле, статические заряды и высокочастотные потенциалы, которые часто встречаются вокруг газоразрядного освещения, поля переменного тока с высоким потенциалом, излучающие переменный ток, часто встречающиеся вблизи линий электропередач высокого напряжения и других источников, таких как радиопередатчики. Высоковольтные измерительные щупы используются для контактного измерения постоянного напряжения до 200 кВ. |
Датчик обнаруживает:
Этот удобный прибор прост в использовании и может проверять достоверность выходной энергии различных лечебных машин и других излучающих продуктов.Это незаменимый продукт для тех, кто работает в этих энергетических областях. |
|
