Всё о регуляторе громкости А. Никитина (часть 4) — новая версия.
Схема управления на микроконтроллере.
Так как приходит много вопросов типа: а правда ли это рабочая схема? а как подключать реле? и т.п. статья была переработана и дополнена.
Для тех, кто не боится использовать микроконтроллеры в звуковых устройствах, предлагается схема управления регулятором громкости Никитина на контроллере 16F877A (автор схемы и программы Юрий Глотов).
Схема позволяет:
1. управлять шестизвенным регулятором громкости А.Никитина, благодаря чему можно построить регулятор:
- с шагом 1 дБ и глубиной регулирования 64 дБ (индикация в децибелах) или
- с шагом 2 дБ и глубиной регулирования 127 дБ (индикация условная — в шагах).
Внимание!!!Сигналы управления реле контроллер формирует инверсные, что позволяет построить регулятор без щелчков на обычных (не бистабильных) реле. (см. часть2)
2. управлять четырёхканальным коммутатором входов для построения предварительного или полного усилителя. Входы коммутируются реле К1-К4, управление осуществляется кнопками S3-S6.
3. переключать входы и управлять регулятором с помощью ПДУ. Можно использовать пульт от любого телевизора или DVD-плейра фирмы Sony. (был опробован RM-834).
4. режим «MUTE» (с пульта) — быстрое приглушение звука до -64 дБ.
В устройстве используется динамическая индикация. Для отображения информации применены семисегментные светодиодные индикаторы с общим анодом.
Функционально конструкция состоит из трёх блоков:
1. плата управления регулятором громкости — на плате смонтирован непосредственно контроллер, транзисторы для управления реле, свой блок питания с сетевым фильтром:
Увеличение по клику
Печатная плата контроллера, выполненная по технологии ЛУТ:
2. панель управления (она же используется как фальш-панель конструкции) — здесь смонтированы все элементы управления усилителем и регулятором, индикаторы, приёмник ДУ и фильтр питания для него:
Увеличение по клику
Печатная плата панели, выполненная по технологии ЛУТ:
3. исполнительная часть — монтируется на плате предусилителя или на отдельных платах коммутатора входов и регулятора громкости, соответственно:
Увеличение по клику
Конструкция и детали:
сетевой фильтр — любой от монитора, DVD-проигрывателя и т.п.
сетевой трансформатор — любой маломощный с выходным напряжением 13-15В
диоды выпрямительного моста — использовались КД212 (потому что у меня их много)
транзисторы Т1-Т6 типа 2SC2655 или 2SD667 (выпаяны из неисправных компьютерных блоков питания)
транзисторы Т8-Т14 КТ815 (КТ817) — понимаю, что излишне мощные, но у меня их много и на плате мало места занимают.
светодиоды — любые
7-сегментые индикаторы — любые с общим анодом. (В конструкции использовался индикатор LD4-BW56RN-A21 с 4 знакоместами просто потому, что был в наличии)
микросхемы стабилизаторов установлены на небольшие радиаторы.
Стабилизатор на 12 Вольт может использоваться для питания индикатора включения, устройства защиты, цепей плавного включения усилителя мощности и т.п., а также при использовании 12-вольтовых реле.
Если у вас 5-вольтовые реле и в напряжении 12 Вольт нет необходимости, то первый стабилизатор можно из схемы исключить, а трансформатор применить с меньшим выходным напряжением( 7-9 Вольт).
Конструкция в сборе:
Увеличение по клику
Фото завершённого устройства (сверху пульт от телевизора SONY, который прекрасно подошёл для этой схемы):
Увеличение по клику
Все схемы в одном файле здесь (rar-архив 800 kb)
Все печатные платы (формат Sprint) здесь (rar-архив 120 kb) В архиве два варианта печатных плат блока управления: для 5-вольтовых реле и для 12-вольтовых реле.
Вариант печатных плат от наших читателей (в формате Sprint-Layout, редакцией «РадиоГазеты» НЕ ПРОВЕРЯЛИСЬ!) качаем здесь (rar-архив 153 kb).
Прошивка микроконтроллера : Прошивка для микроконтроллера v8.12(rar-файл 4kb)
Настройка.
При включении питания по умолчанию выбирается вход №1.
Чтобы задать уровень громкости, который будет устанавливаться при включении устройства, необходимо кнопками S1 и S2 установить требуемое значение и нажать одновременно кнопки «Вход1 » и «Громкость+». Контроллер запомнит выбранный уровень.
Программирование ПДУ:
1. удерживая нажатыми кнопки «Громкость+» и «Громкость-« на панели управления, подать питание. На индикаторе высветится «0 » — контроллер в режиме чтения кодов.
2. нажимая на пульте необходимые кнопки (для примера: 1,2,3,4 — включение входов, «Volume+» и «Volume-» управление громкостью), считать с индикатора десятичные коды кнопок.
3. перевести десятичные коды в шестнадцатеричные.
4. запрограммировать в контроллер полученные значения, как показано на рисунке:
Важно! Для стабильной работы устройства при использовании ПДУ конденсатор С4 должен быть установлен как можно ближе к фотоприёмнику!
Продолжение следует…
Похожие статьи:
- Регулятор громкости с дистанционным управлением.
- Всё о регуляторе громкости А.Никитина (часть 6) — говорят, что царь ненастоящий…
- Всё о регуляторе громкости А. Никитина (часть 5)
- Всё о регуляторе громкости А. Никитина (часть 3)
- Всё о регуляторе громкости А. Никитина (часть 2)
Регулятор громкости на реле — Прочее
Nemo
Местный
- #1
Краем уха услышав про регуляторы громкости на реле, я нарисовал простую схему на 5 реле на 32 позиции, 31 ком с шагом в 1кОм. К подобной схеме можно легко приделать недорогой PIC-контроллер с запоминанием уровня громкости, дистанционным управлением от стандартного пульта ДУ. Но получается что в схеме сигнал одновременно проходит через 5 контактов реле. Повлияет это на качество сигнала? Что скажете?
Как вставить картинку?[/img]
Александр Бокарёв
Местный
- #2
Схема замечательная, только цокотить будет при регулировке, не избавитесь от наводок импульсных от самих катушек реле, а если избавитесь, то хвала Вам, как конструктору. Да и сами релюхи звуки издают не самые тихие…
Nemo
Местный
- #3
шум во время регулировки конечно будет, меня другое волнует — повлияют ли контактные соединения на качество
Nemo
Местный
- #4
вроде бы есть реле с экранированнми контактами
Александр Бокарёв
Местный
- #5
Да там контакты с кошерным покрытием, кого бояться, смело делайте.
Nemo
Местный
- #6
Это я для простоты 1 ком выбрал, хочу качество проверить, надо конечно рассчитать логарифмическую характеристику
Александр Бокарёв
Местный
- #7
Вопросов нет, успеха Вам!
Guest
Guest
- #8
Есть схема регулятора громкости Алексея Никитина (ex Creek Audio) на реле, очень хорошая.
Александр Бокарёв
Местный
- #9
Никитин- великий спец, я слушал его ОВН-8, винил- корректор, так из всех транзюковых схем эта- самая- самая!!! А скажите, где узнать про никитинскую схему?
Guest
Guest
- #10
У Торреса на сайте, я хотел кинуть прямую ссылку, но его сайт не отвечает, и его что-то сегодня не видно. Может случилось что ?
Guest
Guest
- #11
У него там было в двух местах — просто схема регулятора как ее нарисовал Никитин в «Радиохобби», и вместе с управлением в отдельной статье.
Александр Бокарёв
Местный
- #12
Ясно, спасибо, хобби мои друзья покупают, спрошу.
Alex Torres
Guest
- #13
Ну пока, если можно, я отвечу
Со мной ничего не случилось, просто хреново когда детишки болеют — помимо того что это просто плохо пожизни, так они еще и сидят дома вместо школы, и резвятся.
А когда резвятся — могут зацепить и повать провод к модему, поэтому сайт естественно не работал.
Теперь о регуляторе — если у делат на реле — то делать безусловно никитинский, ничего лучшего я не слышал.
Его статья со схемой была в «Радиохобби» года 3 назад,оттуда же картинка лежит у меня на сайе, вход с главной страницы
Статья со схемой управления, в т.ч. и к никитинскому — лежит в «Some of the my designs and articles «, пока только 1-я часть.
Насчет «шума во время регулировки» — Алексей применил малогабаритные реле со временем переключения 2 мс, при такой скорости — никкого шума нет.
По поводу влияния контактов на звук — у него опять же, реле с золотыми контактами (не позолоченными а именно золотыми), но в общем, почти любые герконовые реле неплохо работают.
Для его схему — нужны реле с переключающими контактами, 7 штук.
Диапазон регулировки — 64дБ, шаг — 1дб.
Еще одно достоинство данного регулятора — его входное сопротивление не зависит от положения.
Nemo
Местный
- #14
Что-то ссылка не работает
Alex Torres
Active member
- #15
Nemo написал(а):
Что-то ссылка не работает
Нажмите для раскрытия…
Уже работает.
А где все люди? Здесь еще кто-то остался?
Дак, ото-ж…
<—http://altor.sytes.net OR http://altor1.narod.ru—>
Александр Бокарёв
Местный
- #16
Такие реле, как Вы, Alex, описываете, я встречал, они у фирмачей выпускаются в виде диповских микросхем, но дивного голубого цвета.
При работе абсолютно бесшумны, только ж где ж их брать…
Alex Torres
Active member
- #17
Александр Бокарёв написал(а):
Такие реле, как Вы, Alex, описываете, я встречал, они у фирмачей выпускаются в виде диповских микросхем, но дивного голубого цвета.
Нажмите для раскрытия…
НеобязательноЖ ьбывают ичерные, и желтые и оражевые.
При работе абсолютно бесшумны, только ж где ж их брать…
Нажмите для раскрытия…
Ну другие детали же Вы где-то берете? А кроме некоторых ламп, канифоли и МГТФа — остальные савейские радиодетали, к использованию в любом случае непригодны.
Но вообще, мне известны положительные случаи построения никитинского регуляторана РЭС-55 (или 64? все время забываю — у каких из них переключающие контакты).
А где все люди? Здесь еще кто-то остался?
Дак, ото-ж…
<—http://altor.sytes.net OR http://altor1.narod.ru—>
Vikt0r
Местный
- #18
А управлять этим добром как?
Век живи — век учись
феликс
Guest
- #19
рэс55а
Здравствуйте все.
РЭС-55А с которыми я работал -были мышинного цвета(ВП приемка)
и имели переключ. группу.
Марк Фельдшер
Местный
- #20
Вот некоторые, как Феликс, по Скандинавиям разъезжают, а другие некоторые, как я, сидят при +41 и влажности 60%. … нехорошо это… несправедлдиво…
Нэхай щастыть…
Релейный аттенюатор громкости звука с ИК-управлением
Релейный аттенюатор громкости звука с ИК-управлениемЭта страница относится к старому проекту. Недавно я сделал новый дизайн аттенюатора, который теперь доступен!

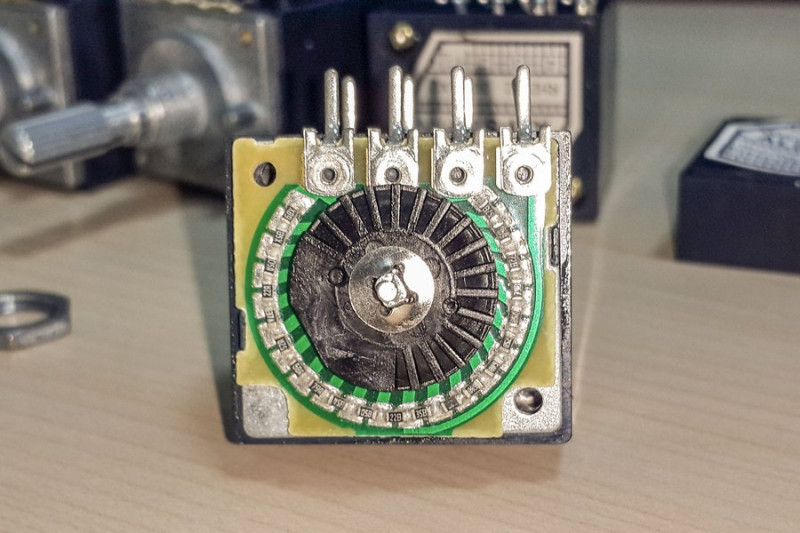

На этой странице показана моя схема управления громкостью звука и ее реализация. Схема обеспечивает как громкость звука, так и выбор входного канала. Ступенчатая регулировка громкости реализована с помощью набора миниатюрных реле. и резисторы. В высококачественной аудиосистеме достигается заметное улучшение звука по сравнению с потенциометрами, также по сравнению с потенциометрами «аудиокласса». Его ИК-пульт дистанционного управления обеспечивает удобство по сравнению с решениями со ступенчатыми поворотными переключателями аттенюатора. Герметичные реле сохранят качество контактов в течение практически бесконечного срока службы. Дизайн представляет собой аудио «предусилитель» с первоклассным качеством звука, в компактном и доступном исполнении. Однако его пассивный характер приводит в довольно высоком выходном сопротивлении, что ограничивает общую применимость.
В конструкции используются высококачественные реле и предусмотрено место на печатной плате для более крупных резисторов аудиокласса. Обычно я поставлю резисторы RN60D mil-класса производства Vishay-Dale, которые имеют отличную репутацию для аудио. В некоторых моих тестах они действительно работают лучше чем другие резисторы промышленного стандарта хорошего качества. Конечно, вы можете подать заявку более дорогие «аудиофильские» резисторы: буду рад узнать о таких результатах. Схема предназначена для высококачественных аудиоприложений, особенно в том числе энтузиастов ламповых усилителей, предпочитающих избегать полупроводников на пути прохождения сигнала. Тем не менее, очень хорошие звуковые результаты были получены и при использовании современных модулей усилителей класса D.
На этом веб-сайте представлены схемы и документация, предназначенные для любителей аудио «сделай сам». Это отражает мое собственное участие в «аудио» как любителя, хотя Я стараюсь создавать вещи профессионального качества. Другие, надеюсь, вдохновлены и создают свои собственные решения, о которых я с радостью узнаю. Чтобы поделиться своими результатами, я также предоставляю эту конструкцию в ограниченном количестве в качестве набора для сборки своими руками, см. ниже. Однако я не распространяю бесплатно прошивку, встроенную в микроконтроллеры: что дает некоторую защиту моему дизайну, чтобы поддержать других, которые заинтересованы в создании коммерческая производная.
Эта конструкция аттенюатора имеет следующие особенности/характеристики:
- Компактная и простая схема: всего 6 крошечных реле реализуют 64-шаговый логарифмический стереофонический аттенюатор. 64 шага по 1,0 дБ вместе охватывают диапазон затухания звука 63 дБ. Избегая любой активной электроники, поддерживается очень чистый и открытый звук.
- ИК-приемник позволяет осуществлять дистанционное управление. ИК-глаз и цифровой дисплей находятся на небольшой передней печатной плате, отдельно от платы реле. Устройство может запоминать и запоминать ваши любимые коды клавиш. Контроллер понимает популярный протокол Philips ‘RC5’, более новый протокол Philips RC6 и протокол Sony SIRC. Это также обеспечивает совместимость со всеми «универсальными» ИК-контроллерами.
- Плата поддерживает выбор канала аудиовхода: Четыре реле на печатной плате позволяют выбирать между четырьмя входными аудиоканалами. Если вам действительно нужно больше, вы можете добавить до 3 дополнительных входных реле вне печатной платы, для достижения 7 входных каналов.
- Печатная плата обеспечивает выходной сигнал включения/выключения питания для управления внешним силовым реле. Его можно использовать для переключения другого оборудования, например, усилителя мощности. В режиме отключения питания ИК-приемник и система управления остаются активными, а мощность в режиме ожидания составляет несколько милливатт.
- Плата переднего дисплея может управлять более чем одной платой реле. Дополнительные платы реле позволяют выбирать многоканальный вход и регулировать громкость, для звука 5.1 или 7.1 или для стереозвука с симметричными (XLR) соединениями.
- Схема работает от сети переменного тока напряжением от 6,0 до 7,5 вольт. Для сборщиков ламповых усилителей: подойдет запасная обмотка трансформатора на 6,3В.
- На передней печатной плате можно установить дополнительный поворотный переключатель для ручного управления.
Схема пытается избежать щелчков/глюков в выходном звуковом сигнале при изменении громкости.
из-за осторожного выключения реле перед включением других. Однако отчетливо слышно
механическая работа реле. Если вам это не нравится, реле не ваше решение.
Подробнее о теории аттенюатора см. здесь.
В виде комплекта вы получите переднюю и релейную печатную плату, каждая с предварительно установленным и программируемый микроконтроллер. Печатные платы имеют золотую отделку для всех областей пайки, что дает отличный внешний вид, легкую пайку и может даже улучшить качество звука. Передняя печатная плата отвечает за декодирование ИК-сигнала и управление 7-сегментным дисплеем. плата реле обрабатывает звук. В комплект входят все остальные компоненты, которые можно установить на печатные платы для самостоятельной пайки. | |
Полностью смонтированная плата реле. Крошечные реле G6K-2P отлично справляются со звуком. Диоды, микросхема регулятора напряжения и elco обеспечивают напряжение питания 5 В. С правой стороны можно подключить аудиовход/выход. С левой стороны, на печатной плате установлен 2-контактный разъем для входа питания 6–7 В переменного тока и 5-контактный разъем для дисплей печатной платы. | |
Установленная лицевая плата. Двухразрядный 7-сегментный дисплей дает обратную связь о текущем настройка громкости и выбор входа. Этот переключатель также обеспечивает действие кнопки, так что каждое нажатие выбирает следующий входной канал. Вы обнаружите, что черный ИК-датчик установлен прямо из центра. Ясно, что по проводам между печатными платами не проходят никакие звуковые сигналы. Поворотный переключатель предназначен для ручного увеличения/уменьшения громкости. Это не блокирует с 30 щелчками на полный оборот. В моей новой версии (по состоянию на февраль 2008 г.) я предоставляю качественный Выключатель Alps с металлическим корпусом (отличается от соседнего фото). Этот переключатель Alps также подходит для крепления на передней панели, отделены от печатной платы. | |
Полная схема конструкции в 2-страничном pdf-документе. Обратите внимание, что схема состоит из трех секций, полностью изолированных друг от друга. каждая из которых имеет отдельные основания: 1) Управление с микроконтроллерами, дисплеем, блоком питания и катушками реле, 2) Аудиорезисторы и контакты реле левого канала и 3) Аудиорезисторы и контакты реле правого канала. Это позволяет выбрать схему заземления при построении системы. | |
Текст руководства пользователя в формате pdf, редакция от января 2009 г. Он содержит инструкции по сборке, и инструкции, чтобы научить устройство распознавать коды кнопок вашего ИК-пульта дистанционного управления. Распознаваемые кнопки (ИК-команды): увеличение и уменьшение громкости, отключение звука, увеличение и уменьшение входного канала, числовой выбор входного канала и отключение питания. Понятно, что удаленное включение/выключение работает только для другого оборудования , когда этот контроллер остается включенным. Если сам контроллер выключен, он запомнит свои последние настройки (громкость и входной канал) в встроенное EPROM, и снова загрузит эти настройки при включении питания. (Предыдущая редакция руководства пользователя, февраль 2008 г.) | |
Даташиты всех компонентов, которые я использовал в zip архиве. Вы можете заглянуть сюда, чтобы проверить контактные соединения, или проверьте совместимость с другими типами деталей. (Ну, чтобы сэкономить на моем веб-пространстве, все таблицы данных компонентов, кроме микроконтроллера PIC16F819-I/SO который вы можете легко найти на веб-сайте Microchip.) |
По запросу могу предоставить вам (заинтересованному любителю) детали для этой конструкции.
Плата с полным набором компонентов для стереосистемы стоит 140 евро.
Сюда входят реле, резисторы Dale, поворотный переключатель, дисплей и все другие компоненты для монтажа на печатной плате.
но не включает аудиоразъемы типа «тюльпан» и корпус.
Дополнительная ведомая плата для поддержки сбалансированного звука или многоканального звука будет стоить 100 евро =.
Я бы предварительно смонтировал оба микроконтроллера (типа SMD) и запрограммировал их своей прошивкой.
Все остальные компоненты поставляются как есть для традиционного сквозного монтажа.
За отправку комплекта внутри Нидерландов или через Западную Европу я прошу 10 евро =,
для доставки «расписка при получении». Вы можете спросить меня о других направлениях….
Если вы
меня, пожалуйста, используйте слово «аттенюатор» в теме.
К сожалению, я получил гораздо больше запросов на этот дизайн, чем я могу обработать.
(Обратите внимание, что я делаю это как хобби…)
В настоящее время в моем почтовом ящике есть список ожидания, который превышает количество наборов, которые у меня все еще есть.
Поскольку я сначала хочу завершить некоторые из своих других проектов, я не собираюсь в ближайшее время выпускать новый набор комплектов.
В качестве альтернативы вы можете приобрести эту конструкцию в виде предварительно собранного модуля по адресу: http://www.tentlabs.com/Products/page31/page31.html.
Это несколько фотографий, которые я получил от более ранних производителей аттенюаторов…
Примечание. Совсем недавно я сделал дизайн полного предварительного усилителя для сбалансированного звука с активной буферизацией на выходе: RelaiXed2. Позже за этим последовала более компактная версия: RelaiXedSMD. Обе эти конструкции используют методы для сглаживания краев при переключении реле громкости, преодолевая старую проблему щелчки в аудиовыходе. Последняя более компактная конструкция также допускает пассивную реализацию. Обе эти конструкции используют один и тот же контроллер, для которого общедоступен исходный код.
Информация о конструкции, представленная на этом веб-сайте (схемы или прошивки), нельзя использовать в коммерческих целях без явного разрешения.
Йос ван Эйндховен, 21 сентября 2014 г.
релейный регулятор громкости | diyAudio
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
Перейти к последнему
#1
- #1
Всем привет.
не подскажете, где найти информацию о настройке регулятора громкости в реле аналогично конфигурации R2R?
Мне также нужна схема, чтобы понять, как это работает.
пока спасибо
#2
- #2
Вы можете посмотреть здесь: схема.pdf * master * Jurgen Herrmann / VolCtrlDR * GitLab
Проект в основном представляет собой BPPBP (предусилитель Bruno Putzeys) с релейной регулировкой громкости (от 0 до -63 дБ).
Весь репозиторий, включая файлы Kicad, находится здесь: Projects * Jurgen Herrmann / VolCtrlDR * GitLab
#3
- #3
Это калькулятор логарифмического аттенюатора, ссылки в конце ведут к схемам и т. д.
#4
- #4
почему разные версии?
это например:
Лестница логарифмических резисторов — Википедия
отличается от этого:
Стереоаттенюатор R-2R на основе реле δ1
(см. меню калькулятора резисторов)
а также от этого:
Калькулятор логарифмического аттенюатора
Последнее редактирование:
#5
- #5
Аривел сказал:
почему существуют разные версии?. ..
Нажмите, чтобы развернуть…
Какая разница? Я поместил два ваших «разных» примера на одно изображение, и они кажутся мне идентичными. Можете ли вы отметить, где вы видите различия?
Я уверен, что СУЩЕСТВУЮТ разные способы сделать это, но настоящая креативность в аудио встречается редко.
#6
- #6
Хозмо производит релейные аттенюаторы с использованием различных подходов. Перейдите на их веб-сайт и нажмите на заголовки Shunt/Ladder/Series, чтобы увидеть объяснение каждого типа.
Высококачественные аудио и промышленные аттенюаторы и пассивные предусилители
#7
- #7
PRR сказал:
Какая разница? Я поместил два ваших «разных» примера на одно изображение, и они кажутся мне идентичными.
