Регулятор коллекторного двигателя. Регулятор оборотов коллекторного двигателя: принцип работы, схемы и рекомендации по выбору — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работает регулятор оборотов коллекторного двигателя. Какие бывают типы регуляторов. Как выбрать подходящий регулятор для конкретной задачи. Какие схемы регуляторов можно собрать своими руками.

Содержание

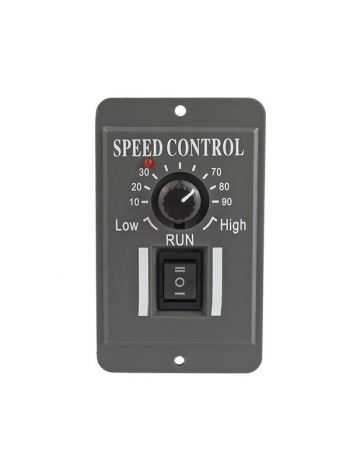

Принцип работы регулятора оборотов коллекторного двигателя

Регулятор оборотов коллекторного двигателя позволяет плавно изменять скорость вращения вала двигателя. Основной принцип работы регулятора заключается в изменении напряжения или тока, подаваемого на обмотки двигателя.

Существует несколько основных способов регулирования оборотов коллекторного двигателя:

Изменение напряжения питания двигателя
Широтно-импульсная модуляция (ШИМ) напряжения питания
Изменение тока возбуждения (для двигателей с независимым возбуждением)
Частотное регулирование (для двигателей переменного тока)

Наиболее распространенным и эффективным способом является широтно-импульсная модуляция напряжения питания. При этом на двигатель подаются импульсы напряжения с переменной скважностью, что позволяет изменять среднее значение напряжения и, соответственно, скорость вращения.

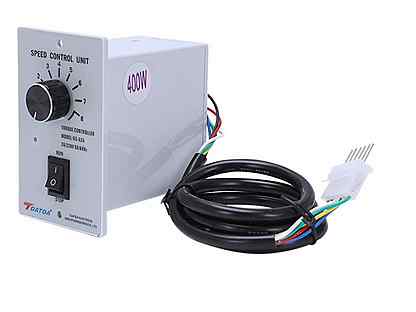

Основные типы регуляторов оборотов

Регуляторы оборотов коллекторных двигателей можно разделить на несколько основных типов:

Реостатные регуляторы — простейший тип, основанный на изменении сопротивления цепи питания двигателя. Имеют низкий КПД из-за потерь на нагрев.

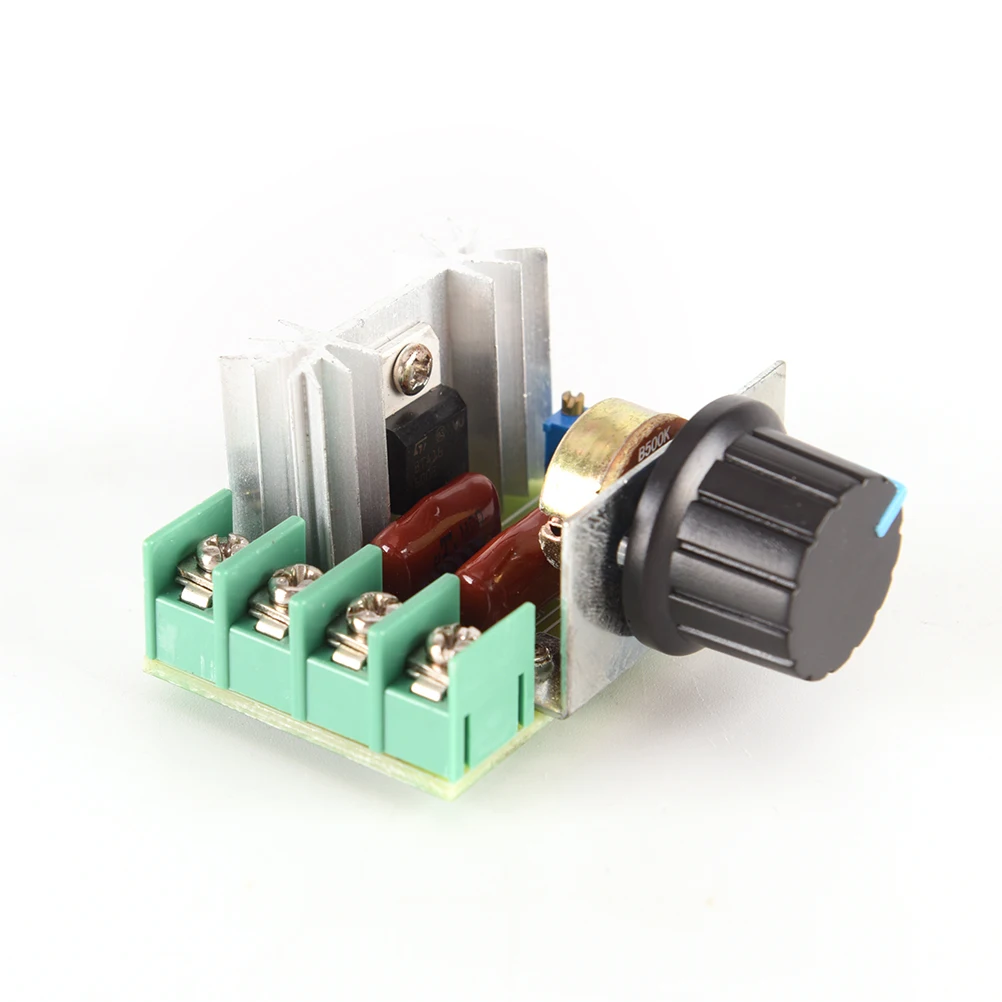

Тиристорные и симисторные регуляторы — используют фазовое регулирование напряжения. Более эффективны, чем реостатные.
Транзисторные ШИМ-регуляторы — обеспечивают высокий КПД и плавность регулировки за счет широтно-импульсной модуляции.
Частотные преобразователи — применяются для регулирования скорости асинхронных двигателей переменного тока.
Микропроцессорные регуляторы — обеспечивают точное управление с обратной связью по скорости или другим параметрам.

Выбор типа регулятора зависит от мощности двигателя, требуемого диапазона регулировки, необходимой точности поддержания скорости и других факторов.

Критерии выбора регулятора оборотов

При выборе регулятора оборотов для коллекторного двигателя следует учитывать следующие основные параметры:

Мощность двигателя — регулятор должен быть рассчитан на соответствующий ток нагрузки
Напряжение питания — должно соответствовать номинальному напряжению двигателя
Диапазон регулирования скорости — минимальные и максимальные обороты
Необходимость реверса — возможность изменения направления вращения
Тип управления — аналоговое или цифровое
Наличие защитных функций — от перегрузки, перегрева и т.д.

Способ охлаждения — естественное или принудительное

Также важно учитывать условия эксплуатации, требования по электромагнитной совместимости, габариты, стоимость и другие факторы в зависимости от конкретного применения.

Схемы простых регуляторов оборотов

Для самостоятельного изготовления регулятора оборотов небольшой мощности можно использовать несложные схемы на основе симистора или транзистора. Рассмотрим два варианта:

Симисторный регулятор

Простейшая схема симисторного регулятора содержит следующие основные элементы:

Симистор (например, BT138-600)
Диак (например, DB3)
Переменный резистор 100-470 кОм
Конденсатор 100 нФ
Резисторы 10 кОм, 1 кОм

Принцип работы основан на изменении момента открытия симистора в каждом полупериоде сетевого напряжения. Это позволяет регулировать действующее значение напряжения на двигателе.

Транзисторный ШИМ-регулятор

Схема простого ШИМ-регулятора на транзисторе содержит:

Таймер NE555
Силовой MOSFET-транзистор (например, IRFZ44N)
Переменный резистор 10-100 кОм
Конденсаторы 100 нФ, 10 нФ
Резисторы 1 кОм, 10 кОм

Таймер генерирует ШИМ-сигнал, который управляет силовым транзистором. Изменение сопротивления переменного резистора позволяет регулировать скважность ШИМ и, соответственно, скорость двигателя.

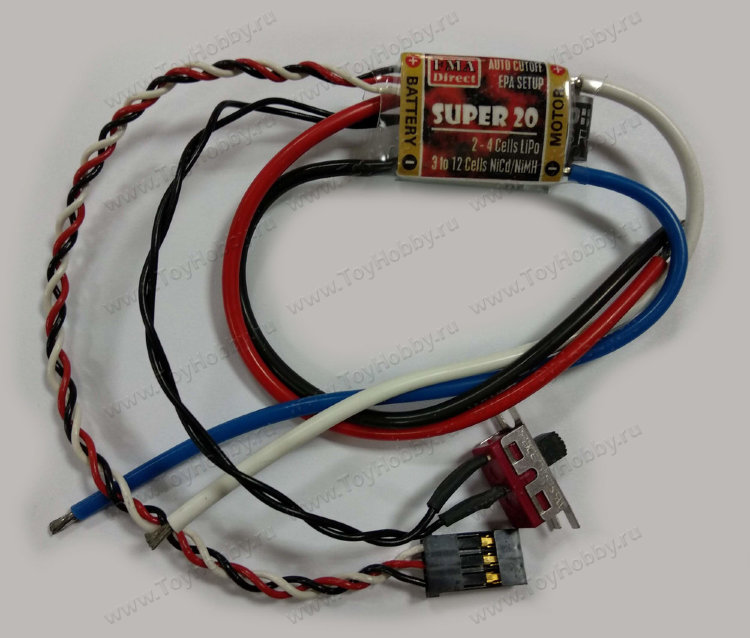

Простой регулятор скорости для коллекторного двигателя. — Паркфлаер

Предлагаю простой самодельный регулятор скорости для коллекторного двигателя, который можно сделать буквально за один вечер. Схема выполнена на широкодоступной элементной базе и легко повторяема. Регулятор многократно был мною изготовлен и использовался детишками в простых моделях автомашин, танков, кораблей. Сразу хочу сказать, что микроконтроллер (а так же прошивки и программатор) в этом регуляторе НЕ используются в целях облегчения повторения конструкции, так как не все моделисты имеют такую возможность, особенно в небольших городах. И вообще, акцент статьи

сделан на энтузиастов паяльника.

Описание регулятора скорости коллекторного двигателя.

Регулятор скорости коллекторного электродвигателя предназначен для работы с любой аппаратурой пропорционального управления и служит для плавного регулирования оборотов двигателя от
минимальных до максимальных. Подключается к приемнику, как обычно, к каналу № 3. С КРЕНки регулятора поступает напряжение + 5….6 Вольт для питания приемника и рулевых машинок.

Принцип работы регулятора следующий. На микросхемы К561ЛА7 собран формирмирователь разностного импульса. На элементах 1 и 2 микросхемы собран ждущий мультивибратор. Он запускается PPM импульсом приходящим с канала 3 приемника. С выхода приемника импульс

имеет положительную полярность, а ждущий мультивибратор срабатывает по спаду
положительного импульса, поэтому на транзисторе КТ3102 собран инвертер импульса.
При появлении на входе схемы РРМ сигнала, синхронно с ним запускается ждущий мультивибратор,
который генерирует импульс фиксированной длительности – 1 мс. Его длительность (1 мс) задается
подбором резистора *150 Ком. Длительность импульса ждущего мультивибратора всегда постоянна и
равна 1 мс. А длительность КИ, поступающего с приемника, изменяется пропорционально положению
ручки ГАЗ передатчика. На элементах 3 и 4 МС К561ЛА7 собран формирователь разностного импульса.

Этот импульс появляется на выводе 10 МС при превышении входным КИ, длительности импульса, сформированного ждущим мультивибратором. При отклонении ручки ГАЗ от минимального до максимального положения, длительность разностного импульса с выхода 10 МС изменяется от 1 мс до 2 х мс. Это изменение длительности разностного импульса управляет компаратором на МС К157УД2. Принцип его работы следующий — через делитель на резисторах по 100 Ком заряжается конденсатор 0,1 мкф, соединяющий анод диода КД522 с общим проводом, до напряжения порядка 3х Вольт.
Это напряжение прикладывается к выводу 5 МС К157УД2. Подстроечным резистором 22 Ком на
выводе 6 устанавливается пороговое напряжение срабатывания компаратора. Оно чуть менее 3 х
Вольт, порядка 2,7 Вольт. Катод диода подключен в к выводу 10. Когда на выводе 10 возникает
разностный импульс отрицательной полярности, конденсатор начинает разряжаться через диод и
внутреннее сопротивление выходного транзистора микросхемы. Таким образом степень разряда конденсатора (величина уменьшения напряжения на нем) зависит от длительности (ширины) разностного импульса, что в конечном счете определяет время нахождения компаратора во
включенном состоянии и ширину импульса на его выходе – вывод 9.

Через резистивный делитель
10 ком –100 ком выходные импульсы компаратора управляют затвором полевого транзистора.
В цепи его стока и + шины питания 12 Вольт включен коллекторный электродвигатель.
В результате при переводе ручки ГАЗ передатчика из положения минимум в положение максимум изменяется ширина разностного импульса, степень разряда конденсатора 0,1 мкф, время нахождения компаратора в открытом состоянии и изменяются обороты электродвигателя.
На плату подается напряжение 12 Вольт от бортового аккумулятора. КРЕНка стабилизатора 5 вольтовая, но наличие в минусовом выводе резистора, позволяет подобрать на выходе стабилизатора

напряжение в пределах 5…..6 Вольт. Без резистора напряжение равно +5 Вольт. Ток нагрузки 1 Ампер. Этого более чем достаточно для питания приемника и рулевых машинок.
Ключевой транзистор – полевой MOSFET.

Принципиальная схема узла выделения командного импульса.

Принципиальная схема регулятора скорости.

Рисунок печатной платы со стороны деталей.

Рисунок печатной платы со стороны дорожек.

Монтажка.

Регулятор скорости установлен на модель.

Файл разводки печатной платы

(Регулятор хода КД.lay)

Регулятор мощности электроинструмента.

Здравствуйте! Из всего имеющегося у меня инструмента, самый используемый- УШМ (болгарка). Помимо распила различных материалов, очень часто применяется для зачистки, шлифовки поверхностей. При работе с деревянными материалами лепестковые круги часто жгут дерево. Слишком много оборотов. Круги на » липучке» по кафельной плитке тоже норовят слететь от центробежной силы.
Решением проблемы видел в дополнении болгарки регулятором оборотов. Критерием поиска была возможность встраивания в корпус инструмента с наименьшими затратами.

Микрообзор.

Верой и правдой очередная УШМ служит мне уже шестой год. Производитель ДИОЛД, под 125 круг. Более точное обозначение от времени стёрлось, а сам уже не помню.

Не хотел делать выносной регулятор. Место чуть-чуть в ручке имеется. Посмотрев на размеры крутилки на странице продавца и решив, что запихаю всё-таки, заказал.

Добиралась посылка примерно с месяц, трек не отслеживался.
ТТХ со страницы товара.

Модель: 6 скоростей
Максимальное напряжение: 250 (В)
Номинальный ток нагрева: 6 (A)
Рабочая температура: 0-50 ©
Материал: пластик.

Скоростей не 6, конечно, плавная регулировка потенциометром. Цифры для наглядности.

Размеры:

Длина — 30 мм;
Ширина- 17 мм;
Высота — 30 мм.

На одном торце эл. характеристики.

На противоположном- схема включения.

Примерная электрическая схема устройства. Обозреваемый регулятор отличается только наличием подстроечного потенциометра и выключателем ( дальше 6 позиции эл. регулировка отключается и на инструмент подаётся сетевое напряжение напрямую).

Внутри корпуса выглядит так. Симистор используется ВТВ08.

Характеристики:

VRRM, В 600
IT(RMS) (макс.), А 8
VDRM (макс.), В 600
IFSM (макс.), А 84
IFT, мА 35
dV/dt, В/мкс 400
dI/dt, А/мс 4.5
TA,°C от -40 до 125
Вполне может использоваться без радиатора до 1000Вт

Плата из текстолита. С обратной стороны только пайка.(флюсом я заляпал, комплектные провода короткие)

Разобрал УШМ. Место для установки оказалось только здесь.

Пропилил отверстие в корпусе. Корпус ручки болгарки из вязкого пластика. Регулятор вставляется очень плотно. Ничем не крепил.

Расположение получилось удачное. Не мешает при работе инструментом.

Примерно 5 мм не влез до конца, не критично абсолютно. Главное-удобно пользоваться.

Регулятор плавно меняет напряжение. Подключается в разрыв питающего провода. На первой позиции напряжение 154 В.

На шестой позиции 201 В.

Болгарка у меня маломощная, поэтому на 1 и 2 позициях при резке металла останавливается.
Зато с 3 и дальше отлично работает. То, что я ждал от регулятора, я получил. На работе подтачивал плитку. Насадка не пытается убежать с платформы, меньше вибрация и нет такого столба пыли.
Лепестковым кругом снимал фаски с торца доски- не жгёт.
Теперь УШМ полностью оправдывает своё название (угловая шлиф.машина).
Включаю болгарку на прямом включении к сети, а потом убираю обороты до нужных. Хотя она запускается и на низких оборотах. Может и зря, ну так, на всякий случай. Это есть на видео.

Небольшое видео работы.

Всем спасибо и удачных покупок!

Регулятор оборотов с обратной связью для коллекторных двигателей переменного тока — Меандр — занимательная электроника

Большинство мировых производителей профессиональных угловых шлифовальных машинок (болгарок) таких как Bosch, Metabo, Makita, DeWalt и других используют два типа регуляторов оборотов с обратной связью.

С помощью таходатчика

На конце якоря мотора установлен кольцевой магнит с прорезью или срезом, а на плате регулятора установлена катушка индуктивности или датчик Холла. Такой регулятор обеспечивает максимально точную стабилизацию оборотов двигателя при изменении нагрузки.

На основе измерения падения напряжения на электродвигателе

В этом случае измеряется падение напряжения на двигателе, и схема управления изменяет длительность открытия силового ключа. Такой регулятор, если он правильно настроен, обеспечивает также хорошую стабилизацию оборотов двигателя при изменении нагрузки.

Все промышленные регуляторы, собранные на микроконтроллерах, полностью залитые эпоксидной смолой и в итоге они не пригодны для ремонта, а цена за новый регулятор достаточно большая, и составляет примерно 20-30% от стоимости самого электроинструмента.

В поиске специализированных микросхем для решения данной задачи мне приглянулись регуляторы Phase Control фирмы Atmel. Например, простой вариант регулятора на микросхеме U2008B. Рассмотрим схему регулятора на ИМС U2008B приведенную на рис.1. В данном регуляторе можно использовать обратную связь по току или режим плавного пуска, однако в нём нет защиты от перегрузки. Если использовать плавный пуск тогда нужны только элементы С1, R4 и перемычку Х1 не ставим, а если нужна обратную связь — тогда все наоборот.

Рис. 1

Так как ИMC U2008B не может одновременно работать в режиме плавного пуска и обратной связи, она не подходит для нашей задачи. На рис.2 показана схема регулятора на микросхеме U2010B, у которой есть обратная связь по току, защита от перегрузки и плавный старт одновременно. Светодиод D2 индицирует перегрузку электродвигателя. Переключатель SA1 «Mode» обеспечивает возможность выбора действий при перегрузке на двигателе в трех режимах: Положение А — индикация перегрузки и последующий сброс на минимальные обороты. Для восстановления рабочих оборотов, необходимо выключить инструмент.

Рис. 2

Положение В — индикация перегрузки, последующий сброс на минимальные обороты, после снятие нагрузки с инструмента, восстанавливаются установленные обороты, т.е. происходит авто старт.

Положение С — только индикация перегрузки, без остановки двигателя и защиты.

Подбором ёмкости конденсатора СЗ от 1 до 10 мкФ можно изменять длительность и плавность пуска двигателя.

Настройка регулятора.

В техническом описании к ИМС U2010B в схеме подключения обозначено только падение напряжение на R6 в 250 мВ и не указано, каким именно должен быть этот резистор.

Рассчитать сопротивление R6 можно исходя из мощности двигателя по формуле:

R6 = U_R6/(Р_двиг/U_пит),

где:
U_R₆ — напряжение на R6 (250 мВ),
Р_двиг — мощность двигателя,
U_ПИТ — напряжение питания сети.

Например, для двигателя мощностью 750 Вт рассчитываем: R6= 0,25/(750/220) = 0,07 Ом.

Номиналы резисторов R6 и R11, в зависимости от мощности электродвигателя, приведены в таблице.

R11 Мощность, Вт	R6*, Ом	Нихром, D 1 мм	Нихром, D 0,8 мм	R11*, кОм
250	0,22	30	19	180-270
300	0,18	27	17	180-220
550	0,1	25	16	180
700	0,08	20	14	160
850	0,07	17	11	150
1000	0,055	15	10	100-120
1200	0,047	13	9	90-110
1500	0,04	12	8	80-100
1800	0,03	10	7	70-100
2000	0,028	8	6	65-90
2200	0,025	7	5	65-90

Главное правильно подбирать резистор R6 под мощность двигателя. Выше представленная формула правильная, но на практике может потребоваться некоторая коррекция по поведению двигателя под нагрузкой. Если резистор великоват, то двигатель довольно резко стартует (т.е. происходит большая компенсация нагрузки, чем надо), а потом отключается, а если резистор будет мал, то не будет обеспечиваться компенсация нагрузки.

В Datasheet к ИМС U2010B ёмкость конденсатора С2 указана 0,01 мкФ, но она рассчитана на 60-герцовую сеть, и при использования ИМС в сети 50 Гц за период выдавалось несколько импульсов управления. В итоге, обороты электродвигателя практически не регулировались и двигатель работал на полную мощность. Для сети с частотой 50 Гц нужно ёмкость конденсатора С2 увеличить до 0,015 мкФ.

Первый пуск

Переменный резистор Р1 (регулятор оборотов) нужно установить на минимальные обороты двигателя, по схеме движок потенциометра должен быть повернут в сторону резистора R13. Затем подстроенный резистор R10 (компенсация нагрузки) установить в среднее положение, а на место R11 (перегрузка) временно подпаять постоянный резистор сопротивлением 62 кОм. Потом включить регулятор в сеть 220 В / 50 Гц и подстроенным резистором R8 выставить самые минимальные обороты двигателя.

Нужно сделать так, чтобы при включении двигатель начинал вращаться на минимальных оборотах. Если настроить устройство так, чтобы совсем не было напряжения на электродвигателе, то тогда становится слишком нелинейная зависимость управления резистором Р1 — при его повороте сначала двигатель не крутится, а потом резко стартует без плавного пуска.

Далее нужно подключить вольтметр с диапазоном измерения 300 В к выводам двигателя, включить двигатель и на средних оборотах, зажимая вал или привод двигателя через тряпку рукой, выставить такое положение резистора R10, чтобы обороты электродвигателя не менялись при изменении нагрузки на его валу. Одновременно с этим нужно смотреть на вольтметр, подключенный к двигателю. При увеличении нагрузки на валу электродвигателя регулятор прибавляет напряжение, и двигатель крутится с одинаковыми оборотами, независимо от нагрузки.

И вот в последнюю очередь настраивается резистор R11 (перегрузка). Постоянный резистор номиналом 62 кОм выпаиваем и вместо него ставим подстроенный или переменный резистор номиналом 220 кОм. На оборотах двигателя чуть больше минимальных, сильно зажимая вал или привод двигателя, стараемся почти заклинить вал двигателя, и по степенно изменяем величину резистора R11, пока не начнет срабатывать защита, и не станет светиться VD2. Затем измерьте сопротивление переменного резистора тестером и запаяйте в устройство соответствующий резистор. В таблице указано приблизительные значения сопротивления R11,

Детали регулятора

Купить микросхемы U2008B, U2010B можно через сайт AliExpress (www.ru.aliexpress.com) в Китае с бесплатной доставкой на Украину, а далее посылка бесплатно отправляется через «Укрпочту» в любое почтовое отделение на территории Украины. Доставка на Украину производится на протяжении 25-40 дней. Например, цена 1 шт. микросхемы U2010B зависит от корпуса исполнения, примерно 0,9 USD в корпусе S016 и 1,2 USD в корпусе DIP16, а симистора ВТА24-800 — 0,4 USD.

Печатная плата устройства изготовлена из одностороннего фольгированного стеклотекстолита толщиной 1 мм.

Симистор VS1 лучше использовать с изолированной площадкой под радиатор серии ВТА, например BTA12-800, BTA16-800, BTA24-800, или применить другие. При мощности двигателя до 400 Вт, VS1 можно не устанавливать на радиатор. Все SMD детали типоразмера 1206, их можно запаять обычным паяльником с тонким жалом.

Подстроенные резисторы — типа СП3-19а или другой малогабаритный. Переменный резистор Р1 любой на 47-50 кОм, можно малогабаритные СП4-1, СП3-9. Резистор R1 мощностью не менее 2 Вт, например, типа MЛT-2 или др. Резистор R6 изготовлен из нихромовой проволоки диаметром 0,7 — 1 мм. Автор использовал нихромовый провод из старого блока сопротивлений для зажигания автомобилей ГАЗ с маркировкой 1402.3729. Все электролитические конденсаторы на напряжение не менее 50 В. Диод D1 — типа 1N4007 или КД208, также можно использовать диод в SMD исполнении. Светодиод D2 любой малогабаритний диаметром 3-5 мм красного света. Переключатель SA1 любой малогабаритный 3-х позиционный. Если нужен только один режим перегрузки, тогда вместо него можно установить перемычку.

Литература:

Бирюков С. Автомат плавного пуска коллекторных электродвигателей. // Радио. — 1997. — №7. — С.40-42.

Печатная плата для схемы показанной на рисунке 2:

[hidepost]Скачать[/hidepost]

Автор: Валентин Шипляк, г. Ужгород

Регулятор оборотов коллекторного двигателя от стиральной машины

Обобщенная схема регулятора

Примером регулятора, который осуществляет принцип управления мотором без потерь мощности, можно рассмотреть тиристорный преобразователь. Это пропорционально-интегральные схемы с обратной связью, которые обеспечивают жесткое регулирование характеристик, начиная от разгона-торможения и заканчивая реверсом. Самым эффективным является импульсно-фазовое управление: частота следования импульсов отпирания синхронизируется с частотой сети. Это позволяет сохранять момент без роста потерь в реактивной составляющей. Обобщенную схему можно представить несколькими блоками:

силовой управляемый выпрямитель;
блок управления выпрямителем или схема импульсно-фазового регулирования;
обратная связь по тахогенератору;
блок регулирования тока в обмотках двигателя.

Перед тем как углубляться в более точное устройство и принцип регулирования, необходимо определиться с типом коллекторного двигателя. От этого будет зависеть схема управления его рабочими характеристиками.

Как сделать устройство для изменения скорости вращения электродвигателя своими руками

Для регулировки маломощных однофазных АД можно использовать диммеры. Однако этот способ ненадежен и обладает серьезными недостатками: снижением КПД, серьезным перегревом устройства и опасностью повреждения двигателя.

Для надежного и качественного регулирования оборотов электродвигателей на 220В, лучше всего подходит частотное регулирование.

Приведенная ниже схема позволяет собрать частотное устройство для регулировки электромоторов мощностью до 500 Вт. Изменение скорости вращения производится в границах от 1000 до 4000 оборотов в минуту.

Устройство состоит из задающего генератора с изменяемой частотой, состоящего из мультивибратора, собранного на микросхеме К561ЛА7, счетчика на микросхеме К561ИЕ8, полумоста регулятора. Выходной трансформатор Т1 выполняет развязку верхнего и нижнего транзисторов полумоста.

Демпфирующая цепь С4, R7 гасит всплески напряжения опасные для силовых транзисторов VT3, VT4. Выпрямитель, удвоитель напряжения питающей сети, включает в себя диодный мост VD9, с конденсатором фильтра на которых происходит удвоение напряжения питания полумоста.

Напряжение первичной обмотки: 2х12В, вторичной обмотки 12В. Первичная обмотка трансформатора управления ключами, состоит из 120 витков медного провода сечением 0,7мм, с отводом от середины. Вторичная – две обмотки, каждая по 60 витков повода сечением 0,7 мм.

Вторичные обмотки необходимо максимально надежно заизолировать друг от друга, так как разница потенциалов между ними доходит до 640 В. Подключение выходных обмоток к затворам ключей производится в противофазе.

Материалы по теме:

Как подключить трехфазный двигатель на 220 и 380 Вольт
Типовые схемы и способы пуска синхронных двигателей
5 схем сборки самодельного светорегулятора
Как выбрать диммер

Опубликовано:
16.08.2019
Обновлено: 16.08.2019

Как выбрать регулятор

Существует несколько характеристик, по которым нужно выбирать регулятор оборотов для автомобиля, станочного электродвигателя, бытовых нужд:

Тип управления. Для коллекторного электродвигателя бывают регуляторы с векторной или скалярной системой управления. Первые чаще применяются, но вторые считаются более надежными;
Мощность. Это один из самых важных факторов для выбора электрического преобразователя частот. Нужно подбирать частотник с мощностью, которая соответствует максимально допустимой на предохраняемом приборе. Но для низковольтного двигатель лучше подобрать регулятор мощнее, чем допустимая величина Ватт;
Напряжение. Естественно, здесь все индивидуально, но по возможности нужно купить регулятор оборотов для электродвигателя, у которого принципиальная схема имеет широкий диапазон допустимых напряжений;
Диапазон частот. Преобразование частоты – это основная задача данного прибора, поэтому старайтесь выбрать модель, которая будет максимально соответствовать Вашим потребностям. Скажем, для ручного фрезера будет достаточно 1000 Герц;
По прочим характеристикам. Это срок гарантии, количество входов, размер (для настольных станков и ручных инструментов есть специальная приставка).

Хорошо себя зарекомендовали приборы марки Sinus, E-Sky и Pic.

При этом также нужно понимать, что есть так называемый универсальный регулятор вращения. Это частотный преобразователь для бесколлекторных двигателей.

Фото — схема регулятора для бесколлекторных двигателей

В данной схеме есть две части – одна логическая, где на микросхеме расположен микроконтроллер, а вторая – силовая. В основном такая электрическая схема используется для мощного электрического двигателя.

Видео: регулятор оборотов электродвигателя с ШИро V2

Сначала подключим

Прежде чем регулировать обороты двигателя стиральной машины, его нужно правильно подключить. Коллекторные двигатели от стиральных машин автомат имеют несколько выходов и многие начинающие самоделкины путают их, не могут понять, как осуществить подключение. Расскажем обо всем по порядку, а заодно и проверим работу электродвигателя, ведь существует же вероятность, что он вовсе неисправен.

Для начала нужно взять двигатель от стиральной машины, покрутить его и найти катушки возбуждения или башмаки, от которых должно идти 2, 3 и более проводов. Башмаки выглядят примерно так, как показано на рисунке ниже.
Берем омметр, выставляем тумблер на минимальное сопротивление и начинаем поочередно звонить все выходы. Наша задача выбрать из всех выходов катушки возбуждения 2, у которых значение сопротивления больше всех, если их всего два, то ничего выбирать не нужно.
Далее нужно найти коллектор двигателя и щетки, от которых также будут идти 2 провода. В данном случае выхода будет только два, если их больше, значит, вы что-то перепутали или один из проводов банально оторван.
Следующая группа выходов, которые нам позарез нужно обнаружить – это выходы таходатчика. В ряде случаев провода, идущие от таходатчика, можно заметить прямо на корпусе двигателя, но иногда их прячут в недра корпуса и тогда, чтобы подключиться, приходится частично разбирать двигатель.

Далее берем один провод, идущий от коллектора, и соединяем с одним из проводов катушки.
Второй провод коллектора и второй провод катушки подключаем к сети 220 В.
Если нам нужно поменять направление вращения якоря, то мы просто меняем местами подключаемые провода, а именно первый провод коллектора и первый провод катушки включаем в сеть, а вторые провода соединяем между собой.
Отмечаем ярлычками провода катушки, таходатчика и коллектора, чтобы не перепутать и производим пробный пуск двигателя.

Подключим через регулятор напряжения

Простейший вариант регулировки электродвигателя стиральной машины – использование любого регулятора напряжения (диммера, гашетки от дрели и прочего). Смысл регулировки в том, что на двигатель подается сначала максимальное напряжение, и он вращается с максимальной скоростью. Поворачивая тумблер диммера, мы уменьшаем напряжение, и двигатель соответственно начинает снижать обороты. Схема подключения следующая:

один провод катушки соединяем с одним проводом якоря;
второй провод катушки подключаем к сети;
второй провод якоря соединяем с диммером, а второй выход диммера подключаем к сети;
производим пробный пуск двигателя.

Проверяем, как работает двигатель на минимальной мощности. Вы можете убедиться, что даже на минимальной мощности обороты без нагрузки внушительны, но стоит только прислонить деревянный брусочек к вращающейся оси, и двигатель тут же останавливается. Каков вывод? А вывод таков, что данный способ регулировки оборотов электродвигателя стиральной машины приводит к катастрофической потере мощности при уменьшении напряжения, что неприемлемо, если вы собираетесь делать из двигателя какую-то самоделку.

Изначально мы ставили задачу научиться своими руками регулировать обороты двигателя стиральной машины без потери или с минимальной потерей мощности, но возможно ли это? Вполне возможно, просто схема подключения несколько усложнится.

Реостатные регуляторы оборотов коллекторных двигателей

При подключении нагрузки, излишек электроэнергии превращается в тепло. Но такие регуляторы применяются лишь на дешёвых моделях, в которых стоят моторы малой мощности, зато очень важна цена.

Из-за неоправданных тепловых потерь, ресурс аккумуляторной батареи модели заметно снижается. Не улучшают положение и потери на движущихся контактах реостата. А ведь долговечность аккумулятора является одним из основных критериев выбора систем управления оборотами мотора.

Отдельная неприятность — нежелательный перегрев всей конструкции, что не лучшим образом влияет на её долговечность и как следствие, необходимость принудительного отвода тепла. На серьёзные модели такие механически системы управления двигателем давно не устанавливают.

Как сделать самодельный регулятор оборотов двигателя

Можно сделать простой симисторный регулятор оборотов электродвигателя, его схема представлена ниже, а цена состоит только из деталей, продающихся в любом магазине электротехники.

Для работы нам понадобится мощный симистор типа BT138-600, её советует журнал радиотехники.

Фото – схема регулятора оборотов своими руками

В описанной схеме, обороты будут регулироваться при помощи потенциометра P1. Параметром P1 определяется фаза входящего импульсного сигнала, который в свою очередь открывает симистор. Такая схема может применяться как в полевом хозяйстве, так и в домашнем. Можно использовать данный регулятор для швейных машинок, вентиляторов, настольных сверлильных станков.

Принцип работы прост: в момент, когда двигатель немного затормаживается, его индуктивность падает, и это увеличивает напряжение в R2-P1 и C3, то в свою очередь влечет более продолжительное открытие симистора.

Тиристорный регулятор с обратной связью работает немного по-другому. Он обеспечивает обратный ход энергии в энергетическую систему, что является очень экономным и выгодным. Данный электронный прибор подразумевает включение в электрическую схемы мощного тиристора. Его схема выглядит вот так:

Здесь для подачи постоянного тока и выпрямления требуется генератор управляющего сигнала, усилитель, тиристор, цепь стабилизации оборотов.

Прекрасный для самоделок мотор от стиральной машины имеет слишком высокие обороты, и малый ресурс на максимальных оборотах. Поэтому я применяю простой самодельный регулятор оборотов (без потери мощности). Схема опробована и показала прекрасный результат. Обороты регулируются примерно от 600 до max.

Потенциометр электрически изолирован от сети, что повышает безопасность пользования регулятором.

Симистор необходимо поставить на радиатор.

Оптопара (2 шт) практически любая, но EL814 имеет внутри 2 встречных светодиода, и просится в эту схему.

Высоковольтный транзистор можно поставить, например, IRF740 (от БП компьютера), но жалко такой мощный транзистор ставить в слаботочную цепь. Хорошо работают транзисторы 1N60, 13003, КТ940.

Вместо моста КЦ407 вполне подойдет мост из 1N4007, или любой на >300V, и ток >100mA.

Печатка в формате .lay5. Печатка нарисована «Вид со стороны М2 (пайка)», так что при выводе на принтер ее надо зеркалить. Цвет М2 = черный, фон = белый, остальные цвета не печатать. Контур платы (для обрезки) выполнен на стороне М2, и будет указателем границ платы после травления. Перед запайкой деталей его следует удалить. В печатку добавлен рисунок деталей со стороны монтажа для переноса на печатку. Она тогда приобретает красивый и законченный вид.

Регулировка от 600 оборотов подходит для большинства самоделок, но для особых случаев предлагается схема с германиевым транзистором. Минимальные обороты удалось снизить до 200.

Минимальные обороты получил 200 об/мин (170-210, электронный тахометр на низких оборотах плохо меряет), транзистор Т3 поставил ГТ309, он прямой проводимости,и их много. Если поставить МП39, 40, 41, П13, 14, 15, то обороты должны еще снизиться, но уже не вижу надобности. Главное, что таких транзисторов как грязи, в отличие от МП37 (смотри форум).

Плавный пуск прекрасно работает, Правда на валу мотора пусто, но от нагрузки на валу при пуске, подберу R5 при необходимости.

R5 = 0-3к3 в зависимости от нагрузки;; R6 = 18 Ом — 51 Ом — в зависимости от симистора, у меня сейчас этого резистора нет;; R4 = 3к — 10к — защита Т3;; RР1 = 2к-10к — регулятор скорости, связан с сетью, защита от сетевого напряжения оператора обязательна. Есть потенциометры с пластмассовой осью, желательно использовать. Это большой недостаток данной схемы, и если нет большой необходимости в малых оборотах, советую использовать V17 (от 600 об/мин).

С2 = плавный пуск, = время задержки включения мотора;; R5 = заряд С2, = наклон кривой заряда, = время разгона мотора;; R7 — время разряда С2 для следующего цикла плавного пуска (при 51к это примерно 2-3 сек)

«>

Конструкция

Конструкция регулятора изменяемых оборотов RSV в основном отличается от конструкции регулятора RQV. Имеется только одна пружина регулятора (12). Когда обороты двигателя устанавливаются рычагом управления, положение пружины и натяжение подбираются для требуемых оборотов, обеспечивая состояние взаимного баланса между крутящим моментом на натяжном рычаге и моментом, вырабатываемым грузиками. Все установки на рычаге управления (7), так же как и ход грузика (15) преобразуются к управляющей рейке через соединительные рычаги регулятора.

Пусковая пружина (2), прицепленная к верхнему концу изменяемого шарнирного рычага (17), оттягивает управляющую рейку (3) в положение запуска, автоматически устанавливая количество подаваемого при запуске топлива.

Стопор режима полной нагрузки (18) и механизм управления крутящим моментом (14 — пружина управления крутящим моментом) встроены в регулятор. Дополнительная пружина режима холостого хода (13) и регулировочный винт, встроенные в крышку регулятора (8), служат для стабилизации оборотов холостого хода.

Один конец пружины регулятора прицеплен к натяжному рычагу (10), а другой конец — к рокеру (коромыслу) (5). Винт рокера может быть отрегулирован для изменения усилия, с которым пружина регулятора воздействует на точку поворота натяжного рычага. Это делает возможным регулировку коэффициента снижения оборотов регулятора в определенных пределах, не заменяя пружину регулятора. Это одно из преимуществ регулятора RSV. Для повышенных оборотов вращения предназначены более легкие грузики.

Устройство системы

Коллекторный тип двигателя состоит главным образом из ротора, статора, а также щёток и тахогенератора.

Ротор — это часть вращения, статор — это внешний по типу магнит.
Щётки, которые произведены из графита — это главная часть скользящего контакта, через которую на вращающийся якорь и стоит подавать напряжение.
Тахогенератор —это устройство, которое производит слежку за характеристикой вращения прибора. Если происходит нарушение в размеренности процесса вращения, то он корректирует поступающий в двигатель уровень напряжения, тем самым делая его наиболее плавным и медленным.
Статор. Такая деталь может включать в себя не один магнит, а, к примеру, две пары полюсов. Вместе с этим на месте статических магнитов здесь будут находиться катушки электромагнитов. Совершать работу такое устройство способно как от постоянного тока, так и от переменного.

Схема регулятора оборотов коллекторного двигателя

В виде регуляторов оборотов электродвигателей 220 В и 380 В применяются особые частотные преобразователи. Такие устройства относят к высокотехнологическим, они и помогают совершить кардинальное преобразование характеристики тока (форму сигнала, а также частоту). В их комплектации имеются мощные полупроводниковые транзисторы, а также широтно-импульсный модулятор. Весь процесс осуществления работы устройства происходит с помощью управления специальным блоком на микроконтроллере. Изменение скорости во вращении ротора двигателей происходит довольно медленно.

Именно по этой причине частотные преобразователи применяются в нагруженных устройствах. Чем медленнее будет происходить процесс разгона, тем меньшая нагрузка будет совершена на редуктор, а также конвейер. Во всех частотниках можно найти несколько степеней защиты: по нагрузке, току, напряжению и другим показателям.

Некоторые модели частотных преобразователей совершают питание от однофазового напряжения (оно будет доходить до 220 Вольт), создают из него трехфазовое. Это помогает совершить подключение асинхронного мотора в домашних условиях без применения особо сложных схем и конструкций. При этом потребитель сможет не потерять мощность во время работы с таким прибором.

https://youtube.com/watch?v=EYkb8_6F-Sw

Зачем используют такой прибор-регулятор

Если говорить про двигатели регуляторов, то обороты нужны:

Для существенной экономии электроэнергии. Так, не любому механизму нужно много энергии для выполнения работы вращения мотора, в некоторых случаях можно уменьшить вращение на 20−30 процентов, что поможет значительно сократить расходы на электроэнергию сразу в несколько раз.
Для защиты всех механизмов, а также электронных типов цепей. При помощи преобразовательной частоты можно осуществлять определённый контроль за общей температурой, давлением, а также другими показателями прибора. В случае когда двигатель работает в виде определённого насоса, то в ёмкости, в которую совершается накачка воздуха либо жидкости, стоит вводить определённый датчик давления. Во время достижения максимальной отметки мотор попросту автоматически закончит свою работу.
Для процесса плавного запуска. Нет особой необходимости применять дополнительные электронные виды оборудования — все можно осуществить при помощи изменения в настройках частотного преобразователя.
Для снижения уровня расходов на обслуживание устройств. С помощью таких регуляторов оборотов в двигателях 220 В можно значительно уменьшить возможность выхода из строя приборов, а также отдельных типов механизмов.

Схемы, по которым происходит создание частотных преобразователей в электродвигателе, широко используются в большинстве бытовых устройств. Такую систему можно найти в источниках беспроводного питания, сварочных аппаратах, зарядках телефона, блоках питания персонального компьютера и ноутбука, стабилизаторах напряжения, блоках розжига ламп для подсветки современных мониторов, а также ЖК-телевизоров.

Применение электронных регуляторов

Использование мощных асинхронных двигателей невозможно без применения соответствующих регуляторов оборотов. Такие преобразователи используются для следующих целей:

Ступенчатый разгон и возможность понижения оборотов двигателя при уменьшении нагрузки позволяет уменьшить потребление электроэнергии. Использование частотных преобразователей с мощными асинхронными двигателями позволяет вдвое сократить расходы на электроэнергию.
Защита электронных механизмов. Преобразователи частоты позволяют контролировать показатели давления, температуры и ряд других параметров. При использовании двигателя в качестве привода насоса в емкости, в которую закачивается жидкость или воздух, может быть установлен датчик давления, отвечающий за управление механизмом и предотвращающий его выход из строя.
Обеспечение плавного запуска. При запуске электродвигателя, когда мотор сразу начинает работать на максимальных оборотах, на привод приходится повышенная нагрузка. Использование регулятора оборотов обеспечивает плавность запуска, что гарантирует максимально возможную долговечность работы привода и отсутствие его серьезных поломок.
Сокращаются расходы на техническое обслуживание насосов и самих силовых агрегатов. Наличие регуляторов оборотов снижает риск поломок отдельных механизмов и всего привода.

Используемая частотными преобразователями схема работы аналогична у большинства бытовых приборов. Похожие устройства также используются в сварочных аппаратах, ИБП, питании ПК и ноутбуков, стабилизаторах напряжения, блоках розжига ламп, а также в мониторах и жидкокристаллических телевизорах.

Преимущества и недостатки

Повсеместное использование асинхронных двигателей с короткозамкнутыми роторами обусловлено их неоспоримыми преимуществами:

стабильностью работы на оптимальных нагрузках;
высокой надёжностью в эксплуатации;
низкие эксплуатационные затраты;
долговечностью функционирования без обслуживания;
сравнительно высокими показателями КПД;
невысокой стоимостью, по сравнению с моделями на основе фазных роторов и с другими типами электромоторов.

Из недостатков можно отметить:

высокие пусковые токи;
чувствительность к перепадам напряжений;
низкие коэффициенты скольжений;
необходимость в применении устройств, таких как преобразователи частоты, пусковые реостаты и др., для улучшения характеристик электромотора;
ЭД с короткозамкнутым ротором нуждаются в дополнительных коммутационных управляющих устройствах, в случаях, когда возникает необходимость регулировать скорость.

Электродвигатели данного типа имеют приличную механическую характеристику. Несмотря на недостатки, они лидируют по показателям их применения.

Принцип управления

При задании скорости вращения вала двигателя резистором в цепи вывода 5 на выходе формируется последовательность импульсов для отпирания симистора на определенную величину угла. Интенсивность оборотов отслеживается по тахогенератору, что происходит в цифровом формате. Драйвер преобразует полученные импульсы в аналоговое напряжение, из-за чего скорость вала стабилизируется на едином значении, независимо от нагрузки. Если напряжение с тахогенератора изменится, то внутренний регулятор увеличит уровень выходного сигнала управления симистора, что приведёт к повышению скорости.

Микросхема может управлять двумя линейными ускорениями, позволяющими добиваться требуемой от двигателя динамики. Одно из них устанавливается по Ramp 6 вывод схемы. Данный регулятор используется самими производителями стиральных машин, поэтому он обладает всеми преимуществами для того, чтобы быть использованным в бытовых целях. Это обеспечивается благодаря наличию следующих блоков:

Стабилизатор напряжения для обеспечения нормальной работы схемы управления. Он реализован по выводам 9, 10.
Схема контроля скорости вращения. Реализована по выводам МС 4, 11, 12. При необходимости регулятор можно перевести на аналоговый датчик, тогда выводы 8 и 12 объединяются.
Блок пусковых импульсов. Он реализован по выводам 1, 2, 13, 14, 15. Выполняет регулировку длительности импульсов управления, задержку, формирования их из постоянного напряжения и калибровку.
Устройство генерации напряжения пилообразной формы. Выводы 5, 6 и 7. Он используется для регулирования скорости согласно заданному значению.
Схема усилителя управления. Вывод 16. Позволяет отрегулировать разницу между заданной и фактической скоростью.
Устройство ограничения тока по выводу 3. При повышении напряжения на нем происходит уменьшение угла отпирания симистора.

Использование подобной схемы обеспечивает полноценное управление коллекторным мотором в любых режимах. Благодаря принудительному регулированию ускорения можно добиваться необходимой скорости разгона до заданной частоты вращения. Такой регулятор можно применять для всех современных двигателей от стиралок, используемых в иных целях.

https://youtube.com/watch?v=yLHAaZTr0hQ

Одноканальный регулятор для мотора

Устройство управляет одним мотором, питание осуществляется от напряжения в диапазоне от 2 до 12 вольт.

Основные элементы конструкции регулятора представлены на фото. 3. Устройство состоит из пяти компонентов: два резистор переменного сопротивления с сопротивлением 10 кОм (№1) и 1 кОм (№2), транзистор модели КТ815А (№3), пара двухсекционных винтовых клеммника на выход для подключения мотора (№4) и вход для подключения батарейки (№5).

Порядок работы регулятора мотора описывает электросхема (рис. 1). С учетом полярности на разъем ХТ1 подают постоянное напряжение. Лампочку или мотор подключают к разъему ХТ2. На входе включают переменный резистор R1, вращение его ручки изменяет потенциал на среднем выходе в противовес минусу батарейки. Через токоограничитель R2 произведено подключение среднего выхода к базовому выводу транзистора VT1. При этом транзистор включен по схеме регулярного тока. Положительный потенциал на базовом выходе увеличивается при перемещении вверх среднего вывода от плавного вращения ручки переменного резистора. Происходит увеличение тока, которое обусловлено снижением сопротивления перехода коллектор-эмитттер в транзисторе VT1. Потенциал будет уменьшаться, если ситуация будет обратной.

Принципиальная электрическая схема

Необходима печатная плата размером 20х30 мм, изготовленная из фольгированного с одной стороны листа стеклотекстолита (допустимая толщина 1-1,5 мм). В таблице 1 приведен список радиокомпонентов.

Для дальнейшей работы нужно скачать архивный файл, размещенный в конце статьи, разархивировать его и распечатать. На глянцевой бумаге печатают чертеж регулятора (файл termo1), а монтажный чертеж (файл montag1) – на белом листе офисной (формат А4).

Далее чертеж монтажной платы (№1 на фото. 4) наклеивают к токоведущим дорожкам на противоположной стороне печатной платы (№2 на фото. 4). Необходимо сделать отверстия (№3 на фото. 14) на монтажом чертеже в посадочных местах. Монтажный чертеж крепится к печатной плате сухим клеем, при этом отверстия должны совпадать. На фото.5 показана цоколёвка транзистора КТ815.

Вход и выход клеммников-разъемов маркируют белым цветом . Через клипсу к клеммнику подключается источник напряжения. Полностью собранный одноканальный регулятор отображен на фото. Источник питания (батарея 9 вольт) подключается на финальном этапе сборки. Теперь можно регулировать скорость вращения вала с помощью мотора, для этого нужно плавно вращать ручку регулировки переменного резистора.

Для тестирования устройства необходимо из архива распечатать чертеж диска. Далее нужно наклеить этот чертеж (№1) на плотную и тонкую картонную бумагу (№2 ). Затем с помощью ножниц вырезается диск (№3).

Полученную заготовку переворачивают (№1 ) и к центру крепят квадрат черной изоленты (№2) для лучшего сцепления поверхности вала мотора с диском. Нужно сделать отверстие (№3) как указано на изображении. Затем диск устанавливают на вал мотора и можно приступать к испытаниям. Одноканальный регулятор мотора готов!

Для чего болгарке плавный пуск и регулятор оборотов?

В современных углошлифовальных машинах используют 2 необходимые опции, увеличивающие характеристики и безопасность оснащения:

регулятор оборотов (частотный преобразователь) – устройство, предназначенное для преобразования числа оборотов мотора в разных режимах функционирования;
устройство плавного пуска – схема, которая обеспечивает неторопливое наращивание оборотов мотора от нулевой отметки до предельного значения при подключении агрегата.

Используются в электромеханическом оборудовании, в структуре которого практикуется электромотор переменного тока с коллектором. Содействуют снижению изнашивания мехчасти агрегата при включении. Уменьшают нагрузку на электрические компоненты машины, вводя их в работу плавно. Как выявили изучения качеств материалов, особенно сильная выработка соприкасающихся узлов производится в процессе внезапного перехода из неподвижного состояния к быстрой активности. Например, один пуск ДВС в автомашине равняется по изнашиванию поршня и группы уплотняющих колец к 700 километрам пробега.

При подаче электропитания совершается скачкообразный переход от неподвижного состояния до вращения круга со стремительностью 2,5-10 тысяч оборотов за 60 секунд. Тому кто пользовался угловой шлифмашиной, отлично известно чувство, что инструмент прямо «вылетает из рук». Как раз в этот миг и случается большая часть аварий, сопряженных с мехчастью агрегата.

Обмотки ротора и статора ощущают не меньшую нагрузку. Электромотор переменного тока с коллектором запускается в режиме короткого замыкания, ЭДС уже выталкивает вал вперед, однако сила инерции еще не дает возможность ему вертеться. Зарождается скачок пускового электротока в катушках электродвигателя. Несмотря на то что по конструкции они разработаны для подобной работы, со временем приходит мгновение (к примеру, при перепаде напряжения в электросети), когда изолятор обмотки не способен выдержать и проистекает замыкание между витками.

При введении в электросхему инструментария схем приспособления плавного пуска и перемены частотности вращения мотора все вышеописанные неприятности самопроизвольно пропадают. Помимо всего, решается вопрос внезапного и значительного снижения напряжения в общей электросети во время пуска инструмента. Отсюда понятно, что бытовые электроприборы не подвергнутся опасности выхода из строя. А автоматические выключатели на электросчетчике не станут срабатывать и выключать ток в квартире либо доме.

Схема плавного пуска применяется в углошлифмашинах среднего и высокого ценового сегмента, узел регулирования оборотов – все больше в профессиональных модификациях болгарок. Регулирование оборотов дает возможность подвергать обработке угловой шлифмашиной мягкие материалы, осуществлять деликатное шлифование и полировку, так как на больших оборотах дерево либо краска попросту сгорят. Вспомогательная электросхема повышает цену инструментария, но продлевает срок эксплуатации и степень безопасности при использовании.

Изменение скорости АД с короткозамкнутым ротором

Существует несколько способов:

Управление вращением за счет изменения электромагнитного поля статора: частотное регулирование и изменение числа пар полюсов.

Изменение скольжения электромотора за счет уменьшения или увеличения напряжения (может применяться для АД с фазным ротором).

Частотное регулирование

В данном случае регулировка производится с помощью подключенного к двигателю устройства для преобразования частоты. Для этого применяются мощные тиристорные преобразователи. Процесс частотного регулирования можно рассмотреть на примере формулы ЭДС трансформатора:

U₁=4,44w₁k₁fΦ

Данное выражение означает, что для сохранения постоянного магнитного потока, означающего сохранение перегрузочной способности электромотора, следует одновременно с преобразованием частоты корректировать и уровень питающего напряжения. Если сохраняется выражение, вычисленное по формуле:

U₁/f₁=U’₁/f’₁

то это означает, что критический момент не изменен. А механические характеристики соответствуют рисунку ниже, если вы не понимаете, что значат эти характеристики, то в этом случае регулировка происходит без потери мощности и момента.

Достоинствами данного метода являются:

плавное регулирование;
изменение скорости вращения ротора в большую и меньшую сторону;
жесткие механические характеристики;
экономичность.

Недостаток один — необходимость в частотном преобразователе, т.е. увеличение стоимости механизма. К слову, на современном рынке представлены модели с однофазным и трёхфазным входом, стоимость которых при мощности 2-3 кВт лежит в диапазоне 100-150 долларов, что не слишком дорого для полноценной регулировки привода станков в частной мастерской.

Переключение числа пар полюсов

Данный метод применяется для многоскоростных двигателей со сложной обмоткой, позволяющей изменять число пар ее полюсов. Самое широкое применение получили двухскоростные, трехскоростные и четырехскоростные АД. Принцип регулировки проще всего рассмотреть на основе двухскоростного АД. В такой машине обмотка каждой фазы состоит из двух полуобмоток. Скорость вращения изменяется при подключении их последовательно или параллельно.

В четырехскоростном электродвигателе обмотка выполнена в виде двух независимых друг от друга частей. При изменении числа пар полюсов первой обмотки производится изменение скорости работы электромотора с 3000 до 1500 оборотов в минуту. При помощи второй обмотки производится регулировка вращения 1000 и 500 оборотов в минуту.

При изменении числа пар полюсов происходит и изменение критического момента. Для его сохранения неизменным, требуется одновременно с изменением числа пар полюсов регулировать и питающее напряжение, например, переключением схемы звезда-треугольник и их вариациями.

Достоинства данного метода:

жесткие механические характеристики двигателя;
высокий КПД.

Недостатки:

ступенчатая регулировка;
большой вес и габаритные размеры;
высокая стоимость электромотора.

Список источников

www.asutpp.ru
220v.guru
tokar.guru
ustroistvo-avtomobilya.ru
volt-index.ru
nadouchest.ru
mashmaster.ru
stroy-podskazka.ru
samelectrik.ru
elektro.guru

Поделитесь с друзьями!

Стеклоподъемники и двигатели, заменители для отечественных и зарубежных стеклоподъемников

См. Двигатели оконных подъемников в нашем онлайн-каталоге для полный список приложений.
У нас есть регуляторы и двигатели для сотен применений. На
A1 Electric, все наши детали совершенно новые. Мы не везем
любые некачественные восстановленные или восстановленные детали.

Ищу замену дверного замка с электроприводом Актуаторы?

Электродвигатели и регуляторы стеклоподъемников Dorman

Инженерные улучшения повышают производительность
Проверено на качество для обеспечения безотказной установки и производительности и долговечность
Разработан по принципу «подключи и работай».Сращивание проводов не требуется
Разработан с учетом последних технологических достижений в области двигателей и материалов. и кабельные системы

Регулятор Honda и мотор в сборе

Классические моторы Ford

Многие заменяемые OEM-двигатели Ford и GM все еще доступны для автомобилей и грузовики в 70-х, 80-х и 90-х годах.

К сожалению большой раунд Мотор Ford слева и старый черный мотор GM справа нет доступно больше.

Классические моторы GM

Иллюстрации Статья о проверке и замене электродвигателя стеклоподъемника

Иллюстрированная статья о замене кабеля типа
стеклоподъемник в Maxima

Иллюстрированная статья о замене кабеля типа
стеклоподъемник и двигатель в Grand Am

Двигатели и регуляторы оконных подъемников для
Оригинальное оборудование Системы стеклоподъемников
Перечислено маркой автомобиля

Запасные моторы и регуляторы стеклоподъемников Acura
Бьюик замена стеклоподъемников
Кадиллак замена стеклоподъемников
Chevrolet (Легковые автомобили) на замену оконные двигатели и регуляторы
Легкий грузовик Chevrolet и GMC замена двигателей и регуляторов стеклоподъемников
Chrysler (Легковые автомобили) замена двигателей и регуляторов стеклоподъемников
Форд замена двигателей и регуляторов стеклоподъемников
Honda замена двигателей и регуляторов стеклоподъемников
Джип замена двигателей и регуляторов стеклоподъемников
Линкольн-Меркьюри замена двигателей и регуляторов стеклоподъемников
Mazda запасные моторы и регуляторы стеклоподъемников
Nissan замена двигателей и регуляторов стеклоподъемников
Oldsmobile замена стеклоподъемников
Понтиак замена двигателей и регуляторов стеклоподъемников
Тойота замена двигателей и регуляторов стеклоподъемников
Электрическая жизнь запасные моторы для комплектов стеклоподъемников Electric Life.

Так же производим замену двигатели для
комплектов электрических стеклоподъемников Electric Life

Коллекторный мотор + Digispark = электровелосипед за 50 $

Гость
ХабраХабр
Основной
Пользователи

Разработка Программирование
Информационная безопасность
Разработка веб-сайтов
JavaScript
Разработка игр
Открытый код
Разработано для Android
Машинное обучение
Ненормальное программирование
Ява
Питон
Разработка мобильных приложений
Анализ и проектирование систем
. НЕТТО
Математика
Алгоритмы
С #
Системное программирование
C ++
С
Перейти
филиппинских песо
Обратный инжиниринг
Сборщик
Разработка под Linux
Большие данные
Ржавчина
Криптография
Развлекательные задачи
Регуляторы / выпрямители | Мотоциклетные продукты | SHINDENGEN ELECTRIC MFG.CO., LTD
Регуляторы / выпрямители представляют собой устройства управления зарядкой, которые выпрямляют выходную мощность от ACG, заряжают батареи и поддерживают фиксированное напряжение батареи, но не обеспечивают питание батарей с дополнительной выходной мощностью ACG. Доступен широкий ассортимент продукции, от миниатюрных регуляторов / выпрямителей переменного / постоянного тока до больших трехфазных регуляторов / выпрямителей.
Использование и совместимость
Использование
Контроль заряда аккумулятора и контроль напряжения лампы
Совместимые продукты
Мотоциклы, снегоходы, SSV (бок о бок), квадроциклы, водные мотоциклы, двигатели-генераторы, подвесные моторы и т. Д.
Характеристики
Полупроводники внутренней разработки (диоды, тиристоры и полевые МОП-транзисторы) с низкими потерями и высокими характеристиками используются на выходе выпрямителя.
Конструктивно спроектировано так, чтобы выдерживать высокие температуры, обеспечивая высокую надежность
Однофазный стабилизатор / выпрямитель для малых мотоциклов
AC / DC LED H / L Регулятор / Выпрямитель
Эти регуляторы / выпрямители заряжают аккумулятор во время положительного цикла выхода ACG и зажигают головной свет (светодиод H / L) во время отрицательного цикла. Электролитический конденсатор встроен в качестве источника питания для освещения светодиода H / L, и стабильным светодиодным светом можно управлять даже с помощью полуволны переменного тока.
Регулятор / Выпрямитель клапана AC / DC
Эти регуляторы / выпрямители заряжают аккумулятор во время положительного цикла выхода ACG и зажигают фару клапана во время отрицательного цикла. За счет оптимизации клапана управления фарами можно повысить выходную эффективность АКГ.В клемму питания системы FI (впрыск топлива) встроен электролитический конденсатор, который позволяет системе работать даже без аккумулятора.
Однофазный открытый регулятор / выпрямитель
Выход ACG исправлен для зарядки аккумуляторов. Когда напряжение батареи высокое, эти регуляторы открывают выход ACG и управляют зарядкой. Открытие выхода АЧГ снижает потери АЧГ. Электролитический конденсатор встроен в выход регулятора / выпрямителя, что позволяет системе работать даже без батареи.
Однофазный стабилизатор / выпрямитель короткого замыкания
Выход ACG исправлен для зарядки аккумуляторов. Когда напряжение батареи высокое, эти регуляторы / выпрямители замыкают выход ACG и управляют зарядкой.
Трехфазный стабилизатор / выпрямитель для средних и больших мотоциклов
Трехфазный открытый регулятор / выпрямитель
Выход ACG исправлен для зарядки аккумуляторов.Когда напряжение батареи высокое, эти регуляторы / выпрямители открывают выход ACG и управляют зарядкой. Открытие выхода АЧГ снижает потери АЧГ.
Трехфазный стабилизатор / выпрямитель короткого замыкания
Выход ACG исправлен для зарядки аккумуляторов. Когда напряжение батареи высокое, эти регуляторы / выпрямители замыкают выход ACG и управляют зарядкой.
Трехфазный стабилизатор / выпрямитель (FET)
В этих регуляторах / выпрямителях используются полевые МОП-транзисторы и диоды с барьером Шоттки для элементов управления выходом ACG, чтобы обеспечить синхронное выпрямление и добиться малых потерь и большого тока.Эти трехфазные короткие регуляторы / выпрямители могут управлять генераторами до высоких частот.
Регулятор / выпрямитель фазового регулирования
ЦП использует сигналы датчиков для управления фазой электропроводности для выхода ACG, а затем этот регулятор / выпрямитель увеличивает или уменьшает ток генератора для управления зарядкой.
