Простой регулятор мощности на двух тиристорах / Habr

Здравствуйте, уважаемые хабровчане!

Данный пост посвящен созданию устройства для регулировки мощности бытовых приборов (лампочки, паяльники, обогреватели, электроплитки). Конструкция устройства очень простая, количество элементов минимальное, его способен собрать даже начинающий. Без радиаторов мощность нагрузки до 1 кВт, с использованием радиаторов можно увеличить до 1,5 кВт. Мной устройство было собрано за один вечер. Ниже видео, демонстрирующее работу.

Подробности:

Девайс был размещен в корпусе от старого CD-ROM-а. Для передней и задней стороны корпуса необходимо вырезать пластмассовые стороны 4х14,5 см., и либо прикрутить либо приклеить к корпусу. Девайс в сборе выгладит так:

Перечень элементов, принципиальная схема и описание работы:

Нам понадобится:


  • Тиристоры: КУ-202Н, М — 2 шт.
  • Динисторы: КН-102А, Б — 2 шт
  • Резисторы: Любые, R=220 Ом, мощностью 0,5 Вт
  • Конденсаторы: 0,1 мкФ, 400 В — 2 шт.
  • Любой переменный резистор сопротивлением 220 — 330 кОм (в случае с 220 кОм нижний предел регулировки будет выше чем 330 кОм)
  • Провод с вилкой для подключения к сети и розетка для подключения нагрузки
  • Для защиты можно добавить предохранитель

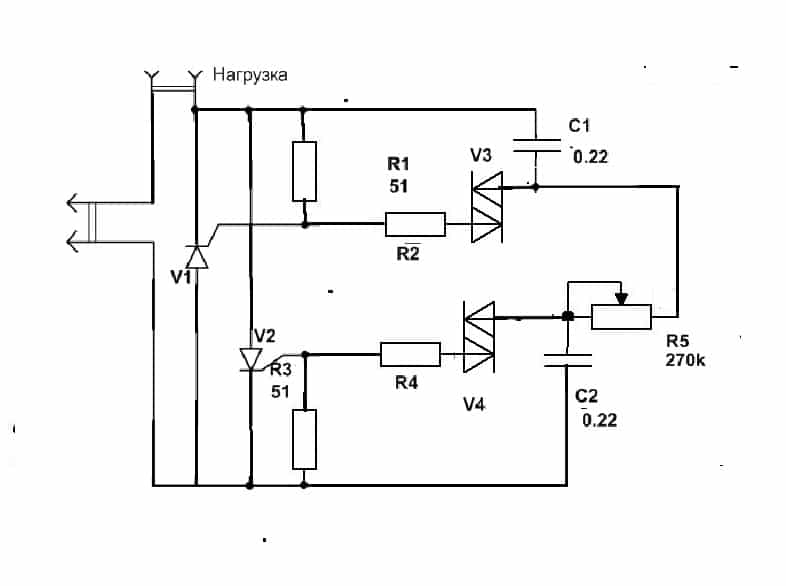

Принципиальная электрическая схема выглядит так:

Данный регулятор использует принцип фазового управления. Он основан на изменении момента включения тиристора относительно перехода сетевого напряжения через ноль. На начало полу периода тиристор закрыт, ток через него не идет. Через некоторое время (в зависимости от текущего сопротивления переменного резистора) напряжение на конденсаторе достигает уровня необходимого для открытия динистора, он открывается и в свою очередь открывает тиристор. Для второго полу периода все аналогично.

График прохождения тока через нагрузку:

Подробности сборки и окончательный вид:

На момент сборки устройства в моем арсенале не было приспособлений для изготовления печатных плат, поэтому сборка делалась на куске старой платы, на которой до этого был какой то прибор. После соединения всех деталей и упаковки всего внутрь корпуса от CD-ROM-а готовое изделие внутри выглядит вот так:

Итоги:

За очень короткое время собрана полезная вещь из старых деталей. Но есть и некоторые недостатки, это то что пределы регулировки немного изменяются в зависимости от нагрузки, наличие радиопомех и некоторая нестабильность на небольшом участке регулировки.

Тиристорные регуляторы мощности. схемы с двумя тиристорами

Подборка схем и описание работы регулятора мощности на симисторах и не только. Схемы симисторных регуляторов мощности хорошо подходят для продление срока эксплуатации ламп накаливания и для регулировки их яркости свечения. Или для запитки нестандартной аппаратуры например на 110 вольт.

Схема симисторного регулятора мощности на логических элементах

На рисунке представлена схема симисторного регулятора мощности, которую можно менять за счет изменения общего количества сетевых полупериодов, пропускаемых симистором за определенный интервал времени. На элементах микросхемы DD1.1.DD1.3 сделан генератор прямоугольных импульсов, период колебания которого около 15-25 сетевых полупериодов.

Скважность импульсов регулируется резистором R3. Транзистор VT1 совместно с диодами VD5-VD8 предназначен для привязки момента включения симистора во время перехода сетевого напряжения через нуль. В основном этот транзистор открыт, соответственно, на вход DD1.

4 поступает «1» и транзистор VT2 с симистором VS1 закрыты. В момент перехода через нуль транзистор VT1 закрывается и почти сразу открывается. При этом, если на выходе DD1.3 была 1, то состояние элементов DD1.1.DD1.6 не изменится, а если на выходе DD1.3 был «ноль», то элементы DD1.4.DD1.

6 сгенерируют короткий импульс, который усилится транзистором VT2 и откроет симистор.

До тех пор пока на выходе генератора будет логический ноль, процесс будет идти цикличиски после каждого перехода сетевого напряжения через точку нуля.

Схема симисторного регулятора мощности

Основа схемы зарубежный симистор mac97a8, который позваляет коммутировать большие мощности подключенные нагрузки, а для ее регулировки использовал старый советский переменный резистор, а в качестве индикации использовал обычный светодиод.

В симисторном регуляторе мощности применен принцип фазового управления. Работа схемы регулятора мощности основана на изменении момента включения симистора относительно перехода сетевого напряжения через ноль. В первоначальный момент положительного полупериода симистор находится в закрытом состояние. С возрастанием сетевого напряжения, конденсатор С1 заряжается через делитель.

Возрастающее напряжения на конденсаторе сдвигается по фазе от сетевого на величину, зависящую от суммарного сопротивления обоих резисторов и емкости конденсатора. Заряд конденсатора происходит до тех пор, пока напряжение на нем не дойдет до уровня «пробоя» динистора, приблизительно 32 В.

В момент открытия динистора, откроется и симистор, через подключенную к выходу нагрузку потечет ток, зависящий от суммарного сопротивлением открытого симистора и нагрузки. Симистор будет открыт до конца полупериода. Резистором VR1 задаем напряжение открывания динистора и симистора, тем самым регулируя мощность. В момент действия отрицательного полупериода алгоритм работы схемы аналогичен.

Вариант схемы с небольшими доработками на 3,5 кВт

Схема регулятора несложная, мощность нагрузки на выходе устройства составляет 3,5 кВт. С помощью этой радиолюбительской самоделки вы можите регулировать освещение, нагревательные тэны и многое другое. Единственный существенный недостаток данной схемы, это то что подсоединить к ней индукционную нагрузку нельзя ни в коем случае, т.к симистор сгорит!

Используемые в конструкции радиокомпоненты: Симистор Т1 — BTB16-600BW или аналогичный (КУ 208 ил ВТА, ВТ). Динистор Т — типа DB3 или DB4. Конденсатор 0,1мкФ керамический.

Сопротивление R2 510Ом ограничивает максимальные вольты на конденсаторе 0,1 мкФ, если поставить движок регулятора в положение 0 Ом, то сопротивление цепи составит порядка 510 Ом.

Заряжается емкость, через резисторы R2 510Ом и переменное сопротивление R1 420кОм, после того, как U на конденсаторе достигнет уровня открывания динистора DB3, последний сформирует импульс, отпирающий симистор, после чего, при дальнейшем проходе синусоиды, симистор запирается.

Частота открывания-закрывания Т1 зависит от уровня U на конденсаторе 0.1мкФ, которое,зависит от сопротивления переменного резистора. Т.е, прерывая ток (с большой частотой) схема, тем самым регулирует мощность на выходе.

Симисторный регулятор мощности на 75 Ампер

При каждой положительной полуволне входного переменного напряжения емкость С1 заряжается через цепочку резисторов R3, R4, когда напряжение на конденсаторе С1 станет равным напряжению открытия динистора VD7 произойдет его пробой и разрядка емкости через диодный мост VD1-VD4 , а также сопротивление R1 и управляющий электрод VS1 . Для открытия симистора используется электрическая цепочка из диодов VD5, VD6 конденсатора С2 и сопротивления R5.

Требуется подобрать номинал резистора R2 так, чтобы при обоих полуволнах сетевого напряжения, симистор регулятора надежно срабатывал, а также требуется подобрать номиналы сопротивлений R3 и R4 так, чтобы при вращении ручки переменного сопротивления R4 напряжение на нагрузке плавно изменялось от минимальных до максимальных значений. Вместо симистора ТС 2-80 можно использовать ТС2-50 или ТС2-25, хотя будет небольшой проигрыш по допустимой мощности в нагрузке.

Самая простая схема симисторного регулятора

В качестве симистора был использован КУ208Г, ТС106-10-4, ТС 112-10-4 и их аналоги. В тот момент времени когда симистор закрыт, осуществляется заряд конденсатора С1 через подключенную нагрузку и резисторы R1 и R2. Скорость заряда изменяется резистором R2, резистор R1 предназначен для ограничения максимальной величины тока заряда

При достижении на обкладках конденсатора порогового значения напряжения происходит открытие ключа, конденсатор С1 быстро разряжается на управляющий электрод и перключает симистор из закрытого состояния в открытое, в открытом состоянии симистор шунтирует цепь R1, R2, С1. В момент перехода сетевого напряжения через ноль происходит закрытие симистора, затем снова заряд конденсатора C1, но уже отрицательным напряжением.

Конденсатор С1 от 0,1…1,0 мкФ. Резистор R2 1,0…0,1 МОм.

Симистор включается положительным импульсом тока на управляющий электрод при положительном напряжении на выводе условном аноде и отрицательным импульсом тока на управляющий электрод при отрицательном напряжении условного катода. Таким образом, ключевой элемент для регулятоpa должен быть двунаправленным. Можно в качестве ключа использовать двунаправленный динистор.

Схема регулятор мощности на тиристоре КУ202М

Диоды Д5-Д6 используются для защиты тиристора от возможного пробоя обратным напряжением. Транзистор работает в режиме лавинного пробоя. Его напряжение пробоя около 18-25 вольт. Если вы не найдете П416Б, то можно попытаться найти ему замену в справочнике по транзисторам.

Импульсный трансформатор наматывается на ферритовом кольце диаметром 15 мм, марки Н2000.Тиристор можно заменить на КУ201

Регулятор мощности на 220 вольт

Схема этого регулятора мощности похожа на вышеописанные схемы, только введена помехоподавляющая цепь С2, R3, а ыыключатель SW дает возможность разрывать цепь зарядки управляющего конденсатора, что приводит к моментальному запиранию симистора и отключению нагрузки.

С1, С2 — 0,1 МКФ, R1-4k7, R2-2 мОм, R3-220 Ом, VR1-500 кОм, DB3 — динистор, BTA26-600B — симистор, 1N4148/16 В — диод, светодиод любой.

Схема на 2 киловатта и на 220 вольт

Регулятор используется для регулировки мощности нагрузки в цепях до 2000 Вт, ламп накаливания, нагревательных приборов, паяльника, асинхронных двигателей, зарядного устройство для авто, и если заменить симистор на более мощный можно применить в цепи регупировки тока в сварочных трансформаторах.

Дискретный регулятор мощности

Принцип работы этой схемы регулятора мощности заключается в том, что на нагрузку поступает полупериод сетевого напряжения через выбранное число пропущенных полупериодов.

Диодный мост выпрямляет переменное напряжение. Резистор R1 и стабилитрон VD2, вместе с конденсатором фильтра образуют источник питания 10 В для питания микросхемы К561ИЕ8 и транзистора КТ315. Выпрямленные положительные полупериоды напряжения проходя через конденсатор С1 стабилизируются стабилитроном VD3 на уровне 10 В.

Таким образом, на счетный вход С счетчика К561ИЕ8 следуют импульсы с частотой 100 Гц. Если переключатель SA1 подсоединен к выходу 2, то на базе транзистора будет постоянно присутствовать уровень логической единицы. Т.к импульс обнуления микросхемы очень короткий и счетчик успевает перезапуститься от того же импульса.

На выводе 3 установится уровень логической единицы. Тиристор будет открыт. На нагрузке будет выделяться вся мощность. Во всех последующих положениях SA1 на выводе 3 счетчика будет проходить один импульс через 2-9 импульсов.

Микросхема К561ИЕ8 это десятичный счетчик с позиционным дешифратором на выходе, поэтому уровень логической единицы будет периодически на всех выходах. Однако, если переключатель установлен на 5 выходе (выв.1), то счет будет происходить только до 5.

При прохождении импульсом выхода 5 микросхема обнулится. Начнется счет с ноля, а на выводе 3 появится уровень логической единицы на время одного полупериода. На это время открывается транзистор и тиристор, один полупериод проходит в нагрузку.

Для того чтобы было понятней привожу векторные диаграммы работы схемы.

Если требуется уменьшить мощность нагрузки, можно добавить еще одну микросхему счетчика, соединив вывод 12 предыдущей микросхемы с выводом 14 последующей. Установив еще один переключатель, можно будет регулировать мощность до 99 пропущенных импульсов. Т.е. можно получить примерно сотую часть общей мощности.

Регулятор мощности схема на КР1182ПМ1 и симисторе

Микросхема КР1182ПМ1 имеет в своем внутреннем составе два тиристора и узел управления ими. Максимальное входное напряжение микросхемы КР1182ПМ1 около 270 Вольт, а максимум в нагрузке может достигать 150 Ватт без использования внешнего симистора и до 2000 Вт с использованием, а также с учетом того, что симистор будет установлен на радиаторе.

Для снижения уровня внешних помех используется конденсатор С1 и дроссель L1, а емкость С4 требуется для плавного включения нагрузки. Регулировка осуществляется с помощью сопротивления R3.

Регуляторы мощности для паяльника

Подборка довольно простых схем регуляторов для паяльника упростит жизнь радиолюбителю

Регулятор мощности комбинированного типа

Комбинированность заключается в совмещении удобства применения цифрового регулятора и гибкости регулировки простого.

Рассмотренная схема регулятора мощности работает по принципу изменения числа периодов входного переменного напряжения, идущих на нагрузку. Это значит, что устройство нельзя использовать для настройки яркости ламп накаливания из-за заметного для глаза мигания. Схема дает возможность регулировать мощность в пределах восьми предустановленных значений.

Регулятор мощности на микроконтроллере

Существует огромной количество классических тиристорных и симисторных схем регуляторов, но этот регулятор выполнен на современной элементной базе и кроме того являлся фазовым, т.е. пропускает не всю полуволну сетевого напряжения, а только некоторую её часть, тем самым и осуществляется ограничение мощности, т.к открытие симистора происходит только при нужном фазовом угле.

Схемы тиристорных регуляторов

Для того, чтобы получить качественную и красивую пайку требуется правильно подобрать мощность паяльника и обеспечить определенную температуру его жала в зависимости от марки применяемого припоя. Предлагаю несколько схем самодельных тиристорных регуляторов температуры нагрева паяльника, которые с успехом заменят многие промышленные несравнимые по цене и сложности.

Внимание, нижеприведенные тиристорные схемы регуляторов температуры гальванически не развязаны с эклектической сетью и прикосновение к токоведущим элементам схемы может привести к поражению электрическим током!

Для регулировки температуры жала паяльника применяют паяльные станции, в которых в ручном или автоматическом режиме поддерживается оптимальная температура жала паяльника. Доступность паяльной станции для домашнего мастера ограничена высокой ценой.

Для себя я вопрос по регулированию температуры решил, разработав и изготовив регулятор с ручной плавной регулировкой температуры.

Схему можно доработать для автоматического поддержания температуры, но я не вижу в этом смысла, да и практика показала, вполне достаточно ручной регулировки, так как напряжение в сети стабильно и температура в помещении тоже.

Классическая тиристорная схема регулятора

Классическая тиристорная схема регулятора мощности паяльника не соответствовала одному из главных моих требований, отсутствию излучающих помех в питающую сеть и эфир. А для радиолюбителя такие помехи делают невозможным полноценно заниматься любимым делом.

Если схему дополнить фильтром, то конструкция получится громоздкой. Но для многих случаев использования такая схема тиристорного регулятора может с успехом применяться, например, для регулировки яркости свечения ламп накаливания и нагревательных приборов мощностью 20-60вт.

Поэтому я и решил представить эту схему.

Для того, что понять как работает схема, остановлюсь подробнее на принципе работы тиристора. Тиристор, это полупроводниковый прибор, который либо открыт, либо закрыт.

чтобы его открыть, нужно на управляющий электрод подать положительное напряжение 2-5 В в зависимости от типа тиристора, относительно катода (на схеме обозначен k). После того, как тиристор открылся (сопротивление между анодом и катодом станет равно 0), закрыть его через управляющий электрод не возможно.

Тиристор будет открыт до тех пор, пока напряжение между его анодом и катодом (на схеме обозначены a и k) не станет близким к нулевому значению. Вот так все просто.

Работает схема классического регулятора следующим образом. Сетевое напряжение переменного тока подается через нагрузку (лампочку накаливания или обмотку паяльника), на мостовую схему выпрямителя, выполненную на диодах VD1-VD4. Диодный мост преобразует переменное напряжение в постоянное, изменяющееся по синусоидальному закону (диаграмма 1).

При нахождении среднего вывода резистора R1 в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает увеличиваться, конденсатор С1 начинает заряжаться. Когда С1 зарядится до напряжения 2-5 В, через R2 ток пойдет на управляющий электрод VS1.

Тиристор откроется, закоротит диодный мост и через нагрузку пойдет максимальный ток (верхняя диаграмма).

При повороте ручки переменного резистора R1, его сопротивление увеличится, ток заряда конденсатора С1 уменьшится и надо будет больше времени, чтобы напряжение на нем достигло 2-5 В, по этому тиристор уже откроется не сразу, а спустя некоторое время.

Чем больше будет величина R1, тем больше будет время заряда С1, тиристор будет открываться позднее и получаемая мощность нагрузкой будет пропорционально меньше.

Таким образом, вращением ручки переменного резистора, осуществляется управление температурой нагрева паяльника или яркостью свечения лампочки накаливания.

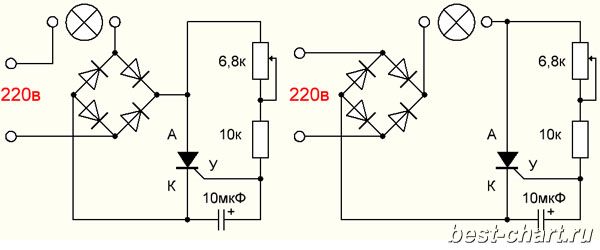

Выше приведена классическая схема тиристорного регулятора выполненная на тиристоре КУ202Н.

Так как для управления этим тиристором нужен больший ток (по паспорту 100 мА, реальный около 20 мА), то уменьшены номиналы резисторов R1 и R2, а R3 исключен, а величина электролитического конденсатора увеличена. При повторении схемы может возникнуть необходимость увеличения номинала конденсатора С1 до 20 мкФ.

Простейшая тиристорная схема регулятора

Вот еще одна самая простая схема тиристорного регулятора мощности, упрощенный вариант классического регулятора. Количество деталей сведено к минимуму. Вместо четырех диодов VD1-VD4 используется один VD1. Принцип работы ее такой же, как и классической схемы.

Отличаются схемы только тем, что регулировка в данной схеме регулятора температуры происходит только по положительному периоду сети, а отрицательный период проходи через VD1 без изменений, поэтому мощность можно регулировать только в диапазоне от 50 до 100%. Для регулировки температуры нагрева жала паяльника большего и не требуется.

Если диод VD1 исключить, то диапазон регулировки мощности станет от 0 до 50%.

Если в разрыв цепи от R1 и R2 добавить динистор, например КН102А, то электролитический конденсатор С1 можно будет заменить на обыкновенный емкостью 0,1 mF. Тиристоры для выше приведенных схем подойдут, КУ103В, КУ201К (Л), КУ202К (Л, М, Н), рассчитанные на прямое напряжение более 300 В. Диоды тоже практически любые, рассчитанные на обратное напряжение не менее 300 В.

Приведенные выше схемы тиристорных регуляторов мощности с успехом можно применять для регулирования яркости свечения светильников, в которых установлены лампочки накаливания.

Регулировать яркость свечения светильников, в которых установлены энергосберегающие или светодиодные лампочками, не получится, так как в таких лампочках вмонтированы электронные схемы, и регулятор просто будет нарушать их нормальную работу.

Лампочки будут светить на полную мощность или мигать и это может даже привести к преждевременному выходу их из строя.

Схемы можно применять для регулировки при питающем напряжении в сети переменного тока 36 В или 24 В. Нужно только на порядок уменьшить номиналы резисторов и применить тиристор, соответствующий нагрузке. Так паяльник мощностью 40 Вт при напряжении 36 В будет потреблять ток 1,1 А.

Главное отличие схемы представляемого регулятора мощности паяльника от выше представленных, это полное отсутствие радиопомех в электрическую сеть, так как все переходные процессы происходят во время, когда напряжение в питающей сети равно нулю.

Приступая к разработке регулятора температуры для паяльника, я исходил из следующих соображений. Схема должна быть простой, легко повторяемой, комплектующие должны быть дешевыми и доступными, высокая надежность, габариты минимальными, КПД близок к 100%, отсутствие излучающих помех, возможность модернизации.

Работает схема регулятора температуры следующим образом. Напряжение переменного тока от питающей сети выпрямляется диодным мостом VD1-VD4. Из синусоидального сигнала получается постоянное напряжение, изменяющееся по амплитуде как половина синусоиды с частотой 100 Гц (диаграмма 1).

Далее ток проходит через ограничительный резистор R1 на стабилитрон VD6, где напряжение ограничивается по амплитуде до 9 В, и имеет уже другую форму (диаграмма 2). Полученные импульсы заряжают через диод VD5 электролитический конденсатор С1, создавая питающее напряжение около 9 В для микросхем DD1 и DD2.

R2 выполняет защитную функцию, ограничивая максимально возможное напряжение на VD5 и VD6 до 22 В, и обеспечивает формирование тактового импульса для работы схемы. С R1 сформированный сигнал подается еще на 5 и 6 выводы элемента 2ИЛИ-НЕ логической цифровой микросхемы DD1.1, которая инвертирует поступающий сигнал и преобразовывает в короткие импульсы прямоугольной формы (диаграмма 3).

С 4 вывода DD1 импульсы поступают на 8 вывод D триггера DD2.1, работающего в режиме RS триггера. DD2.1 тоже, как и DD1.1 выполняет функцию инвертирования и формирования сигнала (диаграмма 4).

Обратите внимание, что сигналы на диаграмме 2 и 4 практически одинаковые, и казалось, что можно сигнал с R1 подавать прямо на 5 вывод DD2.1. Но исследования показали, что в сигнале после R1 находится много приходящих из питающей сети помех и без двойного формирования схема работала не стабильно. А ставить дополнительно LC фильтры, когда есть свободные логические элементы не целесообразно.

На триггере DD2.2 собрана схема управления регулятора температуры паяльника и работает она следующим образом. На вывод 3 DD2.2 с вывода 13 DD2.1 поступают прямоугольные импульсы, которые положительным фронтом перезаписывают на выводе 1 DD2.2 уровень, который в данный момент присутствует на D входе микросхемы (вывод 5). На выводе 2 сигнал противоположного уровня. Рассмотрим работу DD2.

2 подробно. Допустим на выводе 2, логическая единица. Через резисторы R4, R5 конденсатор С2 зарядится до напряжения питания. При поступлении первого же импульса с положительным перепадом на выводе 2 появится 0 и конденсатор С2 через диод VD7 быстро разрядится.

Следующий положительный перепад на выводе 3 установит на выводе 2 логическую единицу и через резисторы R4, R5 конденсатор С2 начнет заряжаться.

Время заряда определяется постоянной времени R5 и С2. Чем величина R5 больше, тем дольше будет заряжаться С2. Пока С2 не зарядится до половины питающего напряжения на выводе 5 будет логический ноль и положительные перепады импульсов на входе 3 не будут изменять логический уровень на выводе 2. Как только конденсатор зарядится, процесс повторится.

Таким образом, на выходы DD2.2 будет проходить только заданное резистором R5 количество импульсов из питающей сети, и самое главное, перепады этих импульсов будут происходить, во время перехода напряжения в питающей сети через ноль. Отсюда и отсутствие помех от работы регулятора температуры.

С вывода 1 микросхемы DD2.2 импульсы подаются на инвертор DD1.2, который служит для исключения влияния тиристора VS1 на работу DD2.2. Резистор R6 ограничивает ток управления тиристором VS1.

Когда на управляющий электрод VS1 подается положительный потенциал, тиристор открывается и на паяльник подается напряжение. Регулятор позволяет регулировать мощность паяльника от 50 до 99%. Хотя резистор R5 переменный, регулировка за счет работы DD2.

2 нагрева паяльника осуществляется ступенчато. При R5 равному нулю, подается 50% мощности (диаграмма 5), при повороте на некоторый угол уже 66% (диаграмма 6), далее уже 75% (диаграмма 7).

Таким образом, чем ближе к расчетной мощности паяльника, тем плавне работает регулировка, что позволяет легко отрегулировать температуру жала паяльника. Например, паяльник 40 Вт, можно будет настроить на мощность от 20 до 40 Вт.

Все детали тиристорного регулятора температуры размещены на печатной плате из стеклотекстолита.

Так как схема не имеет гальванической развязки с электрической сетью, плата помещена в небольшой пластмассовый корпус бывшего адаптера с электрической вилкой. На ось переменного резистора R5 надета ручка из пластмассы.

Вокруг ручки на корпусе регулятора, для удобства регулирования степени нагрева паяльника, нанесена шкала с условными цифрами.

Шнур, идущий от паяльника, припаян непосредственно к печатной плате. Можно сделать подключение паяльника разъемным, тогда будет возможность подключать к регулятору температуры другие паяльники.

Как это ни удивительно, но ток, потребляемый схемой управления регулятора температуры, не превышает 2 мА. Это меньше, чем потребляет светодиод в схеме подсветки выключателей освещения.

Поэтому принятия специальных мер по обеспечению температурного режима устройства не требуется.

Микросхемы DD1 и DD2 любые 176 или 561 серии. Советский тиристор КУ103В можно заменить, например, современным тиристором MCR100-6 или MCR100-8, рассчитанные на ток коммутации до 0,8 А. В таком случае можно будет управлять нагревом паяльника мощностью до 150 Вт.

Диоды VD1-VD4 любые, рассчитанные на обратное напряжение не менее 300 В и ток не менее 0,5 А. Отлично подойдет IN4007 (Uоб=1000 В, I=1 А). Диоды VD5 и VD7 любые импульсные. Стабилитрон VD6 любой маломощный на напряжение стабилизации около 9 В. Конденсаторы любого типа.

Резисторы любые, R1 мощностью 0,5 Вт.

Регулятор мощности настраивать не требуется. При исправных деталях и без ошибок монтажа заработает сразу.

Схема разработана много лет назад, когда компьютеров и тем более лазерных принтеров не было в природе и поэтому чертеж печатной платы я делал по дедовской технологии на диаграммной бумаге с шагом сетки 2,5 мм.

Затем чертеж приклеивал клеем «Момент» на плотную бумагу, а саму бумагу к фольгированному стеклотекстолиту.

Далее сверлились отверстия на самодельном сверлильном станке и руками вычерчивались дорожки будущих проводников и контактные площадки для пайки деталей.

Чертеж тиристорного регулятора температуры сохранился. Вот его фотография. Изначально выпрямительный диодный мост VD1-VD4 был выполнен на микросборке КЦ407, но после того, как два раза микросборку разорвало, заменил ее четырьмя диодами КД209.

Как снизить уровень помех от тиристорных регуляторов

Для уменьшения помех излучаемых тиристорными регуляторами мощности в электрическую сеть применяют ферритовые фильтры, представляющие собой ферритовое кольцо с намотанными витками провода.

Такие ферритовые фильтры можно встретить во всех импульсных блоках питания компьютеров, телевизоров и в других изделиях. Эффективным, подавляющим помехи ферритовым фильтром можно дооснастить любой тиристорный регулятор.

Достаточно пропустить провод подключения к электрической сети через ферритовое кольцо.

Устанавливать ферритовый фильтр нужно как можно ближе к источнику помехи, то есть к месту установки тиристора. Ферритовый фильтр можно размещать как внутри корпуса прибора, так и с внешней его стороны. Чем больше витков, тем лучше ферритовый фильтр будет подавлять помехи, но достаточно и просто продеть сетевой провод через кольцо.

Ферритовое кольцо можно взять с интерфейсных проводов компьютерной техники, мониторов, принтеров, сканеров. Если Вы обратите внимание на провод, соединяющий системный блок компьютера с монитором или принтером, то заметите на проводе цилиндрическое утолщение изоляции. В этом месте находится ферритовый фильтр высокочастотных помех.

Достаточно ножиком разрезать пластиковую изоляцию и извлечь ферритовое кольцо. Наверняка у Вас или Ваших знакомых найдется не нужный интерфейсный кабель от струйного принтера или старого кинескопного монитора.

Тиристорный регулятор мощности с плавным пуском на 1000 Вт

Предыстория создания девайса такова. Задумал я как то покрасить крыло своего автомобиля. Приехал в гараж, подготовился. Так как погода была прохладная, то для быстрой сушки крыла его нужно было нагреть. Из подручных средств, для бесконтактной сушки, я не нашёл ни чего лучше чем прожектор ПКН мощностью 1 кВт.

Однако его лампа выдерживала 10-15 включений. А такую лампу в моём городе найти не такая уж легкая задачка. По этой причине я вооружился давно знакомой мне микросхемкой К1182ПМ1, двумя завалявшимися тиристорами и сделал устройство для плавного включения ПКН. Сначала было собрано устройство без внешних органов управления.

Но позднее я подумал, что такую мощную штуковину можно использовать не только как плавный пуск, но и как регулятор мощности для устройств, потребляющих чисто активную нагрузку. Например, электронагреватель. И тогда было принято решение «прикрутить» к устройству ещё и переменный резистор для ручной регулировки мощности.

Получалось следующее.

Схема устройства проста.

На ней к сети ~220 В последовательно подключается предохранитель на 8 А, нагрузка в виде лампы, и 2 тиристора Т142-80-4-2 включенные встречно параллельно.

Для того чтобы через цепи управления каждого из тиристоров, в нерабочий полупериод, не протекал ток управления, используется развязка из диодов КД411ВМ.

Это гарантирует правильную работу тиристоров во время рабочего полупериода сетевого напряжения.

Резистор 600 Ом используется для ограничения тока управления. А при помощи регулировочного резистора 68 кОм меняется мощность, отдаваемая в нагрузку (в моём случае в качестве нагрузки выступает прожектор).

Принцип работы устройства можно понять из рисунка. Для регулировки мощности изменяется угол открытия тиристоров. Чем больше угол α, тем меньшая часть синусоиды пропускается в нагрузку. Когда α = 1800 оба тиристора полностью закрыты и мощность в нагрузку не передаётся.

Когда α = 00 в нагрузку поступает вся синусоида полностью и соответственно передаётся полная мощность. В первый момент после включения нагрузки угол α всегда равен 1800. Далее он начинает плавно уменьшаться до значения соответствующего текущему положению регулировочного резистора.

За счёт этого и достигается плавный пуск.

Замечу, что данное устройство можно использовать только с активной нагрузкой, так как в случае реактивной нагрузки используются несколько иные способы регулирования мощности.

Максимально допустимый средний ток в открытом состоянии для данных тиристоров составляет 80 А. Не трудно подсчитать, что максимальная мощность, которую можно через них пропустить, равна Р=220*80=17600 Вт.

Однако это теоретическое значение, которое я не проверял на практике и поэтому не возьмусь утверждать что система выдержит мощность в 17 кВт. На практике мной подключалась нагрузка в 1 кВт. При этом радиаторы совершенно не грелись.

Такие большие радиаторы я применил только по той причине, что тиристоры уже были прикручены к ним. Поэтому для данной конструкции подойдут и радиаторы, гораздо меньшего размера.

На этой фотографии к устройству ещё не подключена розетка и сетевой шнур.

P.S. Первоначально печатка разводилась под другие диоды. Но потом жизнь внесла свои коррективы. Поэтому, даже если вы будете ставить диоды КД411ВМ, то печатку лучше переделать под их реальные размеры. Хотя у меня и так влезло

Разработано и изготовлено Дмитрием Чупановым ([email protected])

Скачать список элементов (PDF)

Прикрепленные файлы:

  • Даташиты.rar (1129 Кб)
  • плавный пуск.rar (5 Кб)

Dimas

8. ТИРИСТОРНЫЕ РЕГУЛЯТОРЫ МОЩНОСТИ С ВЫХОДОМ НА ПЕРЕМЕННОМ ТОКЕ

Макеты страниц

Схемы для управления однофазной нагрузкой приведены на рис. III.38 [8, 9].

Наиболее распространенной является схема с встречно-парал-лельным включением тиристоров (рис. III.38, а).

Рис. III.38. Схемы нереверсивных тиристорных регуляторов с выходом на переменном токе: а — схема с встречно-параллельным включением тиристоров; б — мостовой выпрямитель с одним тиристором; в — схема с двумя тиристорами; г — схема с трехфазной нагрузкой с нулевым проводом

Вместо ячейки из встречно включенных тиристоров для построения усилителей переменного тока могут быть использованы также и симметричные тиристоры (симисторы), как это показано штриховой линией на однофазной схеме рис. 111.38, а.

В схеме (рис. 111.38, б) используется только один тиристор включенный в диагональ мостового выпрямителя на вентилях

Приведенный на рис. III.38, в вариант однофазного тиристорного регулятора обеспечивает такую же форму выходного напряжения,

как и предыдущие две схемы. Тиристоры так же, как и в схеме рис. III.38, б, защищены от обратных напряжений, а цепи управления тиристоров можно объединить. При этом тиристоры управляются одним импульсом, подаваемым на оба тиристора одновременно.

Схемы (рис. III.38) обеспечивают одинаковую форму выходного напряжения, среднее значение которого в функции угла включения тиристоров (характеристика вход — выход) определяется выражением (III.66) с учетом того, что рабочий диапазон изменения угла включения при активно-индуктивной нагрузке равен

Зависимость амплитуды и фазы первой гармоники тока нагрузки в функции угла включения а при различных значениях построена на рис. III.39 [8].

Передаточная функция однофазных тиристорных регуляторов переменного тока определяется соотношениями (111.68) и (III.72).

Одна из схем симметричного регулирования напряжения на трехфазной нереверсивной нагрузке с нулевым проводом приведена на рис. III.38, г; режим работы каждой фазы не отличается от режима работы однофазной схемы на рис. III.38, а.

При отсутствии нулевого провода среднее значение фазного напряжения на активной нагрузке в зависимости от угла включения а для схемы рис. III.38, г

При сравнении рассматриваемых схем следует учитывать гармонический состав тока нагрузки при изменении угла включения в рабочем диапазоне. Ток нагрузки для схемы рис. III.38, г с нулевым проводом будет содержать все нечетные гармоники.

В схеме без нулевого провода гармоники тока нагрузки, кратные трем, отсутствуют и ток нагрузки содержит, помимо основной, практически только пятую и седьмую гармоники (третья и девятая гармоники равны нулю, а гармониками с более высоким номером можно пренебречь).

При ограниченной кратности регулирования тока нагрузки тиристорные усилители переменного тока так же, как и усилители постоянного тока, могут выполняться по схеме со ступенчатым регулированием.

Один из вариантов схемы со ступенчатым регулированием и однофазным питанием приведен на рис. II 1.40, а [10].

Схема выполнена с применением двух тиристорных ключей, коммутирующих отводы трансформатора (или автотрансформатора).

Рис. III.39. Зависимость амплитуды и фазы первой гармоники тока нагрузки для схем (рис. III.38, а — г) в функции угла включения тиристора а при различных значениях

Тиристоры нижнего ключа (тиристоры коммутируются в начале соответствующих полупериодов, обеспечивая на нагрузке минимальное напряжение, соответствующее э. д. с. обмотки

Рис. III.40. Однофазный тиристорный регулятор: а — схема; б — временная диаграмма

При открытом верхнем ключе (на тиристоры поступает сигнал управления в начале соответствующих полупериодов) нижний ключ запирается за счет э. д. с. части обмотки — и на нагрузке имеет место максимальное напряжение, определяемое э. д. с. обмотки Промежуточные углы открытия тиристоров

верхнего ключа обеспечивают ступенчато-синусоидальную форму переменного напряжения на нагрузке (рис. III.40, б), среднее значение которого при активной нагрузке определяется выражением (II 1.79). Максимальное запаздывание, вносимое подобным усилителем, определяется полупериодом питающего напряжения.

Аналогичным образом могут быть выполнены и трехфазные схемы тиристорных регуляторов со ступенчатым регулированием напряжения, обеспечивающие так же, как и однофазный, существенное уменьшение высших гармоник в выходном напряжении и лучшие энергетические показатели [10].

Рис. III.41. Схемы реверсивных регуляторов переменного тока с однофазным питанием: а и б — с бестрансформаторным питанием; в и г — с трансформаторным питанием

Схемы реверсивных регуляторов для управления двухфазным электродвигателем, имеющим две одинаковые обмотки с бестрансформаторным питанием от однофазной сети, приведены на рис. III.41, а и б.

При подаче отпирающего сигнала на тиристоры (рис. III.41, а) либо (рис. III.41, б) конденсатор С оказывается включенным в цепь обмотки и обеспечивает одно направление вращения электродвигателя. При открытии тиристоров

либо конденсатор С оказывается включенным в цепь и направление вращения электродвигателя меняется на обратное.

В тех случаях, когда возникает необходимость в согласовании напряжения на нагрузке (например, обмотке электродвигателя) с напряжением сети, целесообразно применять трансформаторные схемы тиристорно-магнитных усилителей, которые сочетают в одном устройстве дроссель насыщения и согласующий трансформатор. Примеры подобных схем приведены на рис. III.41, в и г [8].

Максимальное запаздывание тиристорных регуляторов по рис. III.41 составляет половину периода частоты питающего напряжения.

Рис. III.42. Реверсивные схемы тиристорных регуляторов с питанием от трехфазной сети: а — схема, обеспечивающая фазовый сдвиг на 90°; б — с трехфазной нагрузкой; в — тиристорно-магнитный усилитель

Схемы реверсивных тиристорных усилителей с питанием от трехфазной сети показаны на рис. III.42.

Усилитель (рис. III.

42, а) обеспечивает необходимую величину -градусного фазового сдвига между напряжениями на управляющей и возбуждающей и обмотках двухфазного электродвигателя без применения фазосдвигающего конденсатора.

Так же, как и в описанных выше схемах, регулирование напряжения на нагрузке осуществляется тиристорами шунтирующими дроссели насыщения при этом дроссели одновременно выполняют роль преобразователя фаз.

Для реверсивного управления трехфазной нагрузкой щирокое применение получила схема, приведенная на рис. III.42, б. Схема построена на симметричных тиристорах однако, естественно, она может быть также реализована на ячейках из встречно включенных тиристоров.

Приведенная на рис. III.42, в схема тиристорно-магнитного реверсивного усилителя позволяет уменьшить число управляемых

ляемых вентилей до минимально возможного для реверсивной схемы.

Запаздывание трехфазной схемы (рис. II 1.42, б) определяется выражением (III.78), а в схеме, показанной на рис. III.42, в, оно определяется периодом питающего напряжения.

Электронные регуляторы мощности нагрузки

электроника для дома



Применение современной схемотехники с использованием простых оригинальных решений на традиционной элементной базе и на новых малогабаритных микросхемах позволяет изготовить компактные и удобные в эксплуатации регуляторы большой мощности. В данной статье описано несколько простых конструкций регуляторов мощности нагрузки до 5 кВт, которые легко изготовить из доступных деталей.




Электронные регуляторы мощности нагрузки в настоящее время широко используются в промышленности и быту для плавного регулирования скорости вращения электродвигателей, температуры нагревательных приборов, интенсивности освещения помещений электрическими лампами, установки необходимого сварочного тока, регулировки зарядного тока аккумуляторных батарей и т.п. Раньше для этого использовались громоздкие трансформаторы и автотрансформаторы со ступенчатым или плавным переключением витков их обмоток, работающих на нагрузку. Электронные регуляторы более компактны, удобны в эксплуатации и имеют малый вес при значительно большей мощности. В основном, исполнительными элементами электронных регуляторов мощности переменного тока являются: тиристор, симистор и оптотиристор, управление последним осуществляется через встроенную в него оптопару, устраняющую гальваническую связь между схемой управления и питающей электросетью.

Регулирование мощности этими элементами основано на изменении фазы включения симистора в каждой полуволне синусоидального напряжения схемой управления. В результате этого на нагрузке форма напряжения представляет собой «обрезки» полуволн синусоиды с крутыми фронтами (рис.1). При этом форма напряжения на самом регуляторе мощности имеет вид, показанный на рис.2. Такая форма сигнала имеет широкий спектр гармоник, которые, распространяясь по электропроводке, могут создавать помехи электронным устройствам: телевизорам, компьютерам, звуковоспроизводящей аппаратуре и т.п. В связи с этим на сетевых входах таких регуляторов мощности устанавливаются RC- или RLC-фильтры.

Рис.1

На практике все выпускаемые сейчас электронные бытовые устройства и компьютеры имеют свои встроенные сетевые фильтры, благодаря которым помехи регуляторов мощности могут не влиять на работу указанных электронных устройств. Автором проверялись различные регуляторы мощности без собственных сетевых фильтров в комнатах, где установлены телевизор, ком-

Рис.2

пьютер, приемник FM и DVD-проигрыватель с УМЗЧ Воздействия помех на эту аппаратуру не наблюдалось, но это не значит, что фильтры вообще не нужны. Эти регуляторы мощности могут создавать помехи электронной аппаратуре соседей по подъезду. Практические исследования распространения помех по электропроводке в соседних комнатах с помощью осциллографа показали, что при регулировании мощности нагрузки до 2 кВт достаточно RC-фильтра, что подтверждается схемами промышленных изделий. Для регуляторов большей мощности необходимо после RC-фильтра подключить LC-фильтр,

Рис.3

Рис.4

Принципиальная схема сетевого фильтра промышленного регулятора мощности до 4 кВт типа РТ-4 УХЛ4.2 220В-1 Р30 показана на рис.3, монтаж регулятора — на рис.4. Каждая катушка содержит 90 витков провода ПЭВ-2 диаметром 1,5 мм, намотанного в два слоя на каркасе, внутри которого размещен ферритовый сердечник с проницаемостью Ф600 диаметром 8 мм. Индуктивность катушки равна 0,25 мГн. Регуляторы мощности без фильтров могут использоваться в гаражах, индивидуальных подсобных помещениях, дачах и т.п., то есть вдали от соседей. Если регулятор мощности является отдельным изделием и предназначен для подключения нагрузок разной мощности, пользователям важно знать, что при одном и том же положении ручки регулятора на разных нагрузках будет разное напряжение. По этой причине перед подключением нагрузки регулятор мощности необходимо устанавливать в нулевое положение. При необходимости контролировать напряжение на нагрузке можно отдельным или встроенным вольтметром.

В Интернете и электротехнических журналах приведено множество различных схем электронных регуляторов мощности нагрузки с практически одинаковыми функциями, но есть и другие схемные решения, например регуляторы, не создающие помех. Эти регуляторы выдают пачки синусоидальных токов, длительностью которых регулируется мощность в нагрузке. Схемы таких регуляторов относительно сложны и могут применяться в каких-то особых случаях. Применение подобных регуляторов в промышленности не встречалось. Подавляющее большинство регуляторов мощности построены по принципу фазового регулирования тока в нагрузке. Основное различие — схемы управления тиристорами и симисторами. Силовая часть представляет собой практически три варианта: тиристор в диагонали диодного моста, два встречно-параллельных тиристора и симистор. Схемы управления представляют собой различные варианты на транзисторах, микросхемах, динисторах, газоразрядных приборах, однопереходных транзисторах и т.п., часть которых приведена в [ 1—6]. Такие схемы содержат много деталей, относительно сложны в изготовлении и наладке.

Регуляторы на тиристорах

Самым простым и широко используемым регулятором мощности был регулятор на тиристоре, включенном в диагональ диодного моста и с простой схемой управления (рис.5). Принцип работы этого регулятора очень простой пока конденсатор С2 заряжается через R2 и R4, тиристор заперт, при достижении на С2 напряжения отпирания тиристор открывается и пропускает ток в нагрузку, а С2 быстро разряжается через низкое

Рис.5 регулятор мощности на тиристоре

сопротивление открытого тиристора. При переходе синусоидального напряжения сети через ноль тиристор запирается и ждет нового повышения напряжения на С2 Чем больше времени заряжается С2, тем меньше времени тиристор находится в открытом состоянии и меньше ток в нагрузке. Чем меньше величина R4, тем быстрее заряжается С2 и больше ток пропускается в нагрузку. Достоинством этой схемы является то, что независимо от параметров исправного тиристора положительные и отрицательные импульсы тока в нагрузке всегда симметричны, а также наличие только одного тиристора, которые при их появлении были дефицитом. Недостатком является наличие четырех мощных диодов, что вместе с тиристором и охладителями существенно увеличивает габариты регулятора. Более компактными и в два раза более мощными являются регуляторы мощности на включенных встречно-параллельно тиристорах. На двух тиристорах КУ202Н с простой схемой управления получается регулятор мощности нагрузки до 4 кВт, которая длительно используется автором в калорифере повышенной мощности [7].

Принципиальная схема такого регулятора с сетевым фильтром показана на рис.6. Недостатком таких схем является асимметрия положительных и отрицательных импульсов тока в нагрузке при разбросе параметров тиристоров.

Рис.6

Асимметрия проявляется в начальной стадии открывания тиристоров. Для нагревательных приборов и электроинструмента с коллекторными двигателями эта асимметрия практической роли не играет, а осветительные приборы при уменьшении их яркости начинают мигать, так как импульсы какой-то полярности при этом вообще исчезают. Для устранения этого недостатка необходимо подбирать тиристоры с идентичными параметрами по току открывания и току удержания тиристоров от технологического источника постоянного тока на соответствующей нагрузке или путем подбора второго тиристора по отсутствию мигания лампы при минимальном накале спирали.

Одной из разновидностей тиристоров являются оптотиристоры, для управления которыми при встречнопараллельном включении может быть применен принцип управления схемы рис.5 с разделением положительных и отрицательных управляющих импульсов с помощью диодов или динисторов.

Практическая принципиальная схема такого регулятора мощности нагрузки до 5 кВт показана на рис.7. Этот регулятор используется автором для регулировки сварочного тока и режимов работы других мощных электроустройств. Регулятор мощности снабжен стрелочным индикатором напряжения на нагрузке, что повышает удобство при его эксплуатации. На рис.8 виден стрелочный индикатор (поз.1), на котором приклеены детали его выпрямителя и фильтра. Регулятор не имеет сетевого фильтра, так как применяется либо на даче, либо в гараже. При необходимости в нем можно применить фильтр, схема которого показана на рис.3.

Рис.7, схема регулятора мощности на оптотиристорах

Рис.8

Регуляторы на симисторах

Особый интерес представляют современные схемы регуляторов мощности на симисторах. Традиционные схемы управления симисторами содержат относительно много деталей, что наглядно видно на монтажной плате промышленного регулятора, показанной на рис.4. Например,    микросхема КР1167КП1Б выдает на управляющий электрод симистора управляющие импульсы, показанные на осциллограмме (рис.9). Принципиальная схема регулятора мощности с применением данной микросхемы, распространенная среди запорожских электриков, показана на рис. 10. Этот регулятор мощности без теплоотвода для VS1 может работать на нагрузку до 200 Вт

Рис.9

(рис. 11), а с радиатором площадью не менее 100 см2 — до 2 кВт. Оказалось, что эту схему без потери качества можно еще упростить. Упрощенная схема регулятора с этой микросхемой показана на рис. 12. При использовании исправных деталей эти схемы не требуют наладки.

Рис.10, схема регулятора мощности на симисторах

При изготовлении регуляторов для прикроватных светильников оказалось, что некоторые симисторы и микросхемы имеют дефекты, влияющие на симметричность импульсов и, соответственно, на равномерность регулировки свечения ламп, и даже приводящие к их

Рис.11

миганию. Перепайка деталей на печатной плате является неприятной процедурой и приводит к ее порче. В связи с этим была изготовлена проверочная плата по схеме рис. 10 (без R1 и С1) с панелькой для однорядной микросхемы, которая решила указанные проблемы. К контактам 1 -2 печатной платы подпаивают регу-

Рис. 12

лировочный резистор R5. В качестве нагрузки подключают лампу накаливания. Перед установкой деталей для проверки плату в обязательном порядке отключают от электросети.

На базе схемы рис.11 изготовлен портативный технологический регулятор для различных работ. Монтаж деталей показан на фото в начале статьи (нижняя крышка снята). Схема собрана в алюминиевом корпусе, который также служит охладителем симистора, изолированным от корпуса слюдяной прокладкой и изоляционной спецшайбой. После крепления симистора необходимо в обязательном порядке проверить сопротивление изоляции между его анодом и корпусом, которое должно быть не менее 1 МОм Данный регулятор при испытании в течение двух часов нормально работал без нагрева корпуса на нагрузку мощностью 500 Вт.

В заключение следует отметить, что регуляторы мощности нагрузки, собранные по схемам рис.6 и рис. 10, испытанные длительной эксплуатацией, наиболее оптимальны в части надежности, компактности, простоты деталей, монтажа и наладки. С небольшими разбросами параметров тиристоров и асимметричностью параметров симисторов эти регуляторы могут работать на все типы нагрузок соответствующей мощности, кроме осветительных приборов. Отклонение номиналов резисторов и конденсаторов от указанных в схемах на 10…20% на работу регуляторов не влияют. Приведенные схемы управления могут работать и с более мощными тиристорами и симисторами в регуляторах мощности нагрузок до 5 кВт. Регулятор мощности по схеме рис. 12 рекомендуют применять для осветительных приборов мощностью до 100 Вт без теплоотвода. Работа этого регулятора на другие типы нагрузок не испытывалась, но предположительно он не должен быть хуже регулятора, собранного по схеме рис. 10.

А.Н. Журенков

Литература

1. Золотарев С. Регулятор мощности // Радио. -1989. — №11.

2. Карапетьянц В. Усовершенствование регулятора мощности // Радио. — 1986. -№11.

3. Леонтьев А., Лукаш С. Регулятор напряжения с фазоимпульсным управлением // Радио -1992. — №9.

4. Бирюков С. Двухканальный симисторный регулятор // Радио. — 2000. — №2.

5. Зорин С. Регулятор мощности // Радио. -2000. — №8.

6. Журенков А. Фен с электронным регулятором мощности // Электрик. — 2009. — №1-2.

7. Журенков А. Калорифер повышенной мощности // Электрик. — 2009. — №9.




Тиристорный регулятор напряжения сети. — Радиомастер инфо

Эти регуляторы напряжения сети широко известны и успешно применяются для регулировки яркости свечения ламп, температуры нагревателей, кипятильников, жала паяльника, регулировки тока заряда аккумулятора и так далее. В этой статье рассмотрены самые простые схемы таких регуляторов, показаны испытания в работе.

В основном наиболее распространены три схемы:

  1. Тиристорный регулятор на двух тиристорах, четырех диодах и двух конденсаторах.

  1. Тиристорный регулятор на двух тиристорах, двух динисторах и двух конденсаторах.

  1. Симисторный регулятор. Эта схема имеет минимальное количество деталей, так как симистор, это в принципе два тиристора в одном корпусе и он один работает на две полуволны, отрицательную и положительную, в то время как тиристор только на одну полуволну, и мы вынуждены были включать их встречно-параллельно, как и видно из предыдущих схем. Динистор DB3, также двунаправленный, в отличие от КН102.



Все схемы рабочие, выбрать можно ту, детали которой для вас доступнее. В свое время, очень давно, я выбрал схему 1, она по описанию регулирует напряжение от 40 В до 220В. Когда собрал, попробовал расширить пределы регулировки. Удалось добиться регулировки от 2 В до 215 В при напряжении сети 220 В. Изменены всего несколько номиналов резисторов и емкость одного конденсатора. Для удобства добавлен выключатель, предохранитель и вольтметр. Получилась вот такая схема, своего рода маленький ЛАТР (лабораторный автотрансформатор).

Недостатком является то, что при включении напряжение скачет до максимума, а затем устанавливается в соответствии с выставленным переменным резистором значением. Но это не слишком мешает если вы регулируете нагреватель, паяльник или лампу. Большим достоинством является плавная регулировка напряжения на нагрузке от 2-3 вольт до максимального значения, которое, как уже говорилось, всего на несколько вольт ниже напряжения сети. Если планируете регулировать напряжение на нагрузке с большими токами (5-7) А, тиристоры нужно установить на радиаторы. Их максимальный ток 10 А, но на пределе использовать не желательно.

Конструктивно тиристорный регулятор выполнен в алюминиевом корпусе, без печатной платы, навесным монтажом, на куске гетинакса.

Расположение основных деталей:

Минимальное напряжение на нагрузке несколько вольт, около 0 В.

Максимальное напряжение на нагрузке, на несколько вольт ниже напряжения сети.

Достоинство этой схемы – простота и надежность. Собрана в свое время из подручных деталей. Отработала без отказов много лет. В основном подключал нагрузки до 300 Вт, хотя иногда и больше.

Материал статьи продублирован на видео:

Мощный тиристорный регулятор своими руками. Регулятор мощности тиристорный, напряжение и схемы своими руками. Конструкция и налаживание

Вступление.

Я много лет тому назад изготовил подобный регулятор, когда приходилось подрабатывать ремонтом р/а на дому у заказчика. Регулятор оказался настолько удобным, что со временем я изготовил ещё один экземпляр, так как первый образец постоянно обосновался в качестве регулятора оборотов вытяжного вентилятора. https://сайт/

Кстати, вентилятор этот из серии Know How, так как снабжён воздушным запорным клапаном моей собственной конструкции. Материал может пригодиться жителям, проживающим на последних этажах многоэтажек и обладающих хорошим обонянием.

Мощность подключаемой нагрузки зависит от применяемого тиристора и условий его охлаждения. Если используется крупный тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку в 200… 300 Ватт. При использовании мелкого тиристора, типа B169D мощность будет ограничена 100 Ваттами.

Как это работает?

Вот так работает тиристор в цепи переменного тока. Когда сила тока, текущего через управляющий электрод, достигает определённого порогового значения, тиристор отпирается и запирается лишь тогда, когда исчезает напряжение на его аноде.

Примерно так же работает и симистор (симметричный тиристор), только, при смене полярности на аноде, меняется и полярность управляющего напряжения.

На картинке видно, что куда поступает и откуда выходит.

В бюджетных схемах управления симисторами КУ208Г, когда есть только один источник питания, лучше управлять «минусом» относительно катода.


Чтобы проверить работоспособность симистора, можно собрать вот такую простую схемку. При замыкании контактов кнопки, лампа должна погаснуть. Если она не погасла, то либо симистор пробит, либо его пороговое напряжение пробоя ниже пикового значения напряжения сети. Если лампа не горит при отжатой кнопке, то симистор оборван. Номинал сопротивления R1 выбирается так, чтобы не превысить максимально-допустимое значение тока управляющего электрода.


При проверке тиристров в схему нужно добавить диод, чтобы предотвратить подачу обратного напряжения.


Схемные решения.

Простой регулятор мощности можно собрать на симисторе или тиристоре. Я расскажу и о тех и о других схемных решениях.

Регулятор мощности на симисторе КУ208Г.

VS1 – КУ208Г

HL1 – МН3… МН13 и т.д.

На этой схеме изображён, на мой взгляд, самый простой и удачный вариант регулятора, управляющим элементом которого служит симистор КУ208Г. Этот регулятор управляет мощностью от ноля до максимума.

Назначение элементов.

HL1 – линеаризует управление и является индикатором.

С1 – генерирует пилообразный импульс и защищает схему управления от помех.

R1 – регулятор мощности.

R2 – ограничивает ток через анод — катод VS1 и R1.

R3 – ограничивает ток через HL1 и управляющий электрод VS1.

Регулятор мощности на мощном тиристоре КУ202Н.

VS1 – КУ202Н

Похожую схему можно собрать на тиристоре КУ202Н. Её отличие от схемы на симисторе в том, что диапазон регулировки мощности регулятора составляет 50… 100%.

На эпюре видно, что ограничение происходит только по одной полуволне, тогда как другая беспрепятственно проходит через диод VD1 в нагрузку.


Регулятор мощности на маломощном тиристоре.

Данная схема, собранная на самом дешёвом маломощном тиристоре B169D, отличается от схемы приведённой выше, только наличием резистора R5, который вместе с резистором R4 являются делителем напряжения и снижают амплитуду сигнала управления. Необходимость этого вызвана высокой чувствительностью маломощных тиристоров. Регулятор регулирует мощность в диапазоне 50… 100%.

Регулятор мощности на тиристоре с диапазоном регулировки 0… 100%.

VD1… VD4 – 1N4007

Чтобы регулятор на тиристоре мог управлять мощностью от ноля до 100%, нужно добавить в схему диодный мост.

Теперь схема работает аналогично симисторному регулятору.


Конструкция и детали.

Регулятор собран в корпусе блока питания некогда популярного калькулятора «Электроника Б3-36».

Симистор и потенциометр размещены на стальном уголке, изготовленном из стали толщиной 0,5мм. Уголок прикручен к корпусу двумя винтами М2,5 с использованием изолирующих шайб.

Резисторы R2, R3 и неоновая лампа HL1 одеты в изолирующую трубку (кембрик) и закреплены методом навесного монтажа на других электроэлементах конструкции.

Для повышения надёжности крепления штырей вилки, пришлось напаять на них по несколько витков толстой медной проволоки.


Так выглядят регуляторы мощности, которые я использую много лет.


Get the Flash Player to see this player.

А это 4-х секундный ролик, который позволяет убедиться в том, что всё это работает. Нагрузкой служит лампа накаливания мощностью 100 Ватт.


Дополнительный материал.

Цоколёвка (распиновка) крупных отечественных симисторов и тиристоров. Благодаря могучему металлическому корпусу эти приборы могут без дополнительного радиатора рассеивать мощность 1… 2 Ватта без существенного изменения параметров.


Цоколёвка мелких популярных тиристоров, которые могут управлять напряжением сети при среднем токе 0,5 Ампера.

Тип прибора Катод Управ. Анод
BT169D(E, G) 1 2 3
CR02AM-8 3 1 2
MCR100-6(8) 1 2 3
Содержание:

В современных радиолюбительских схемах широкое распространение получили различные виды деталей, в том числе и тиристорный регулятор мощности. Чаще всего эта деталь используется в паяльниках на 25-40 ватт, которые в обычных условиях легко перегреваются и становятся непригодными к работе. Эта проблема легко решается с помощью регулятора мощности, позволяющего выставлять точную температуру.

Применение тиристорных регуляторов

Как правило, тиристорные регуляторы мощности применяются для улучшения рабочих свойств обычных паяльников. Современные конструкции, оснащенные множеством функций, отличаются высокой стоимостью, а их использование будет неэффективным при небольших объемах . Поэтому, более целесообразным будет оборудование обычного паяльника тиристорным регулятором.

Регулятор мощности на тиристоре широко применяется в системах светильников. На практике они представляют собой обычные настенные выключатели с вращающейся ручкой-регулятором. Однако такие приспособления способны нормально работать лишь с обычными лампами накаливания. Они совершенно не воспринимаются современными компактными люминесцентными лампами, из-за расположенного внутри них выпрямительного моста с электролитическим конденсатором. Тиристор просто не будет работать во взаимодействии с этой схемой.

Такие же непредсказуемые результаты получаются и при попытках отрегулировать яркость светодиодных ламп. Поэтому для регулируемого источника освещения наиболее оптимальным вариантом будет использование обычных ламп накаливания.

Существуют и другие области применения тиристорных регуляторов мощности. Среди них следует отметить возможность регулировки ручного электроинструмента. Регулирующие устройства устанавливаются внутри корпусов и позволяют изменять количество оборотов дрели, шуруповерта, перфоратора и прочего инструмента.

Принцип работы тиристора

Действие регуляторов мощности тесно связано с принципом работы тиристора. На радиосхемах он обозначается значком, напоминающим обычный диод. Каждому тиристору свойственна односторонняя проводимость и, соответственно, способность к выпрямлению переменного тока. Участие в этом процессе становится возможным при условии подачи к управляющему электроду положительного напряжения. Сам управляющий электрод располагается со стороны катода. В связи с этим, тиристор ранее носил название управляемого диода. До подачи управляющего импульса, тиристор будет закрытым в любом направлении.

Для того чтобы визуально определить исправность тиристора, его включают в общую цепь со светодиодом через источник постоянного напряжения в 9 вольт. Дополнительно вместе со светодиодом подключается ограничительный резистор. Специальная кнопка замыкает цепь и напряжение с делителя подается к управляющему электроду тиристора. В результате, тиристор открывается и светодиод начинает излучать свет.

При отпускании кнопки, когда она перестает удерживаться в нажатом положении, свечение должно продолжаться. В случае повторного или неоднократного нажатия кнопки ничего не изменится — светодиод все так же будет светить с одинаковой яркостью. Это свидетельствует об открытом состоянии тиристора и его технической исправности. Он будет находиться в открытом положении до того момента, пока подобное состояние не прервется под влиянием внешних воздействий.

В некоторых случаях могут быть исключения. То есть при нажатии кнопки светодиод загорается, а при отпускании кнопки — он гаснет. Такая ситуация становится возможной из-за тока, проходящего через светодиод, значение которого меньше по сравнению с током удержания тиристора. Чтобы схема работала нормально, светодиод рекомендуется заменить лампой накаливания, что приведет к увеличению тока. Другим вариантом будет подбор тиристора, у которого ток удержания будет меньше. Параметр тока удержания у различных тиристоров может быть с большим разбросом, в таких случаях приходится подбирать элемент для каждой конкретной схемы.

Схема простейшего регулятора мощности

Тиристор участвует в выпрямлении переменного напряжения так же, как и обыкновенный диод. Это приводит к однополупериодному выпрямлению в незначительных пределах с участием одного тиристора. Для достижения желаемого результата, с помощью регуляторов мощности осуществляется управление двумя полупериодами напряжения сети. Это становится возможным благодаря встречно-параллельному включению тиристоров. Кроме того, тиристоры могут включаться в цепь диагонали выпрямительного моста.

Простейшую схему тиристорного регулятора мощности лучше всего рассматривать на примере регулировки мощности паяльника. Нет смысла начинать регулировку прямо с нулевой отметки. В связи с этим регулировать можно только один полупериод положительного сетевого напряжения. Прохождение отрицательного полупериода осуществляется через диод, без каких-либо изменений, непосредственно к паяльнику, обеспечивая его половинную мощность.

Прохождение положительного полупериода происходит через тиристор, за счет чего и выполняется регулировка. В цепи управления тиристором присутствуют простейшие элементы в виде резисторов и конденсатора. Зарядка конденсатора происходит от верхнего провода схемы, через резисторы и конденсатор, нагрузку и нижний провод схемы.

Управляющий электрод тиристора соединяется с плюсовым выводом конденсатора. Когда на конденсаторе напряжение возрастает до значения, позволяющего включать тиристор, происходит его открытие. В результате, в нагрузку пропускается какая-то часть положительного полупериода напряжения. Одновременно наступает разрядка конденсатора и подготовка к следующему циклу.

Для регулировки скорости заряда конденсатора используется переменный резистор. Чем быстрее произойдет зарядка конденсатора до значения напряжения, при котором открывается тиристор, тем раньше наступит открытие тиристора. Следовательно, в нагрузку поступит большее количество положительного полупериода напряжения. Данная схема, в которой используется тиристорный регулятор мощности, служит основой для других схем, применяющихся в различных областях.

Тиристорный регулятор мощности своими руками

В статье рассказывается о том, как работает тиристорный регулятор мощности, схема которого будет представлена ниже

В повседневной жизни очень часто возникает необходимость регулирования мощности бытовых приборов, например электроплиты, паяльника, кипятильников и ТЭНов, на транспорте — оборотов двигателя и т.д. На помощь приходит простейшая радиолюбительская конструкция — регулятор мощности на тиристоре. Собрать такое устройство не составит труда, оно может стать тем самым первым самодельным прибором, который будет выполнять функцию регулировки температуры жала паяльника начинающего радиолюбителя. Стоит отметить, что готовые паяльные станции с контролем температуры и прочими приятными функциями стоят на порядок дороже простого паяльника. Минимальный набор деталей позволяет собрать простой тиристорный регулятор мощности навесным монтажом.

К сведению, навесной монтаж — это способ сборки радиоэлектронных компонентов без применения печатной платы, а при хорошем навыке он позволяет быстро собрать электронные устройства средней сложности.

Вы также можете заказать тиристорного регулятора, а для тех, кто хочет разобраться во всём самостоятельно, ниже будет представлена схема и объяснён принцип работы.

Между прочим, это однофазный тиристорный регулятор мощности. Такой прибор может быть использован для управления мощностью или количеством оборотов. Однако для начала следует разобраться в ведь это позволит нам понять, на какую нагрузку лучше использовать такой регулятор.

Как работает тиристор?

Тиристор — это управляемый полупроводниковый прибор, способный проводить ток в одном направлении. Слово «управляемый» употреблено неспроста, поскольку с его помощью, в отличие от диода, который тоже проводит ток только к одному полюсу, можно выбирать момент, когда тиристор начнет проводить ток. Тиристор имеет три вывода:

  • Анод.
  • Катод.
  • Управляющий электрод.

Для того чтобы ток начал течь через тиристор, необходимо выполнить следующие условия: деталь должна стоять в цепи, находящейся под напряжением, на управляющий электрод должен быть подан кратковременный импульс. В отличие от транзистора, управление тиристором не требует удержания управляющего сигнала. На этом нюансы не заканчиваются: тиристор можно закрыть, лишь прервав ток в цепи, или сформировав обратное напряжение анод — катод. Это значит, что использование тиристора в цепях постоянного тока весьма специфично и часто неблагоразумно, а вот цепях переменного, например в таком приборе как тиристорный регулятор мощности, схема построена таким образом, что обеспечено условие для закрытия. Каждая из полуволн будет закрывать соответствующий тиристор.

Вам, скорее всего, не всё понятно? Не стоит отчаиваться — ниже будет подробно описан процесс работы готового устройства.

Область применения тиристорных регуляторов

В каких цепях эффективно использовать тиристорный регулятор мощности? Схема позволяет отлично регулировать мощность нагревательных приборов, то есть воздействовать на активную нагрузку. При работе с высокоиндуктивной нагрузкой тиристоры могут просто не закрыться, что может привести к выходу регулятора из строя.

Можно ли двигателя?

Я думаю, многие из читателей видели или пользовались дрелями, углошлифовальными машинами, которые в народе именуют «болгарками», и прочим электроинструментом. Вы могли заметить, что количество оборотов зависит от глубины нажатия на кнопку-курок прибора. Вот в этот элемент как раз и встроен такой тиристорный регулятор мощности (схема которого приведена ниже), с помощью которого осуществляется изменение количества оборотов.

Обратите внимание! Тиристорный регулятор не может изменять обороты асинхронных двигателей. Таким образом, напряжение регулируется на коллекторных двигателях, оборудованных щёточным узлом.

Схема одном и двух тиристорах

Типовая схема для того, чтобы собрать тиристорный регулятор мощности своими руками изображена на рисунке ниже.

Выходное напряжение у данной схемы от 15 до 215 вольт, в случае применения указанных тиристоров, установленных на теплоотводах, мощность составляет порядка 1 кВт. Кстати выключатель с регулятором яркости света сделан по подобной схеме.

Если у вас нет необходимости полной регулировки напряжения и достаточно получать на выходе от 110 до 220 вольт, воспользуйтесь этой схемой, которая показывает однополупериодный регулятор мощности на тиристоре.

Как это работает?

Описанная ниже информация справедлива для большинства схем. Буквенные обозначения будут браться в соответствии первой схемы тиристорного регулятора

Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, изменяет и мощность. Данный принцип заключается в том, что в нормальных условиях на нагрузку действует переменное напряжение бытовой сети, изменяющееся по синусоидальному закону. Выше, при описании принципа работы тиристора, было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной от синусоиды. Что это значит?

Если с помощью тиристора периодически подключать нагрузку в строго определенный момент, величина действующего напряжения будет ниже, поскольку часть напряжения (действующая величина, которая «попадёт» на нагрузку) будет меньше, чем сетевое. Данное явление проиллюстрировано на графике.

Заштрихованная область — это и есть область напряжения, которое оказалось под нагрузкой. Буквой «а» на горизонтальной оси обозначен момент открытия тиристора. Когда положительная полуволна закончится и начнется период с отрицательной полуволной, один из тиристоров закрывается, и в тот же момент открывается второй тиристор.

Разберемся, как работает конкретно наш тиристорный регулятор мощности

Схема первая

Оговорим заранее, что вместо слов «положительная» и «отрицательная» будут использованы «первая» и «вторая» (полуволна).

Итак, когда на нашу схему начинает действовать первая полуволна, начинают заряжаться ёмкости C1 и C2. Скорость их заряда ограничена потенциометром R5. данный элемент является переменным, и с его помощью задаётся выходное напряжение. Когда на конденсаторе C1 появляется необходимое для открытия динистора VS3 напряжение, динистор открывается, через него поступает ток, с помощью которого будет открыт тиристор VS1. Момент пробоя динистора и есть точка «а» на графике, представленном в предыдущем разделе статьи. Когда значение напряжения переходит через ноль и схема оказывается под второй полуволной, тиристор VS1 закрывается, и процесс повторяется заново, только для второго динистора, тиристора и конденсатора. Резисторы R3 и R3 служат для управления, а R1 и R2 — для термостабилизации схемы.

Принцип работы второй схемы аналогичен, но в ней идёт управление только одной из полуволн переменного напряжения. Теперь, зная принцип работы и схему, вы можете собрать или починить тиристорный регулятор мощности своими руками.

Применение регулятора в быту и техника безопасности

Нельзя не сказать о том, что данная схема не обеспечивает гальванической развязки от сети, поэтому существует опасность поражения электрическим током. Это значит, что не стоит касаться руками элементов регулятора. Необходимо использовать изолированный корпус. Следует проектировать конструкцию вашего прибора так, чтобы по возможности вы могли спрятать её в регулируемом устройстве, найти свободное место в корпусе. Если регулируемый прибор располагается стационарно, то вообще имеет смысл подключить его через выключатель с регулятором яркости света. Такое решение частично обезопасит от поражения током, избавит от необходимости поиска подходящего корпуса, имеет привлекательный внешний вид и изготовлено промышленным методом.

23.07.2017 @ 23:39

Мой тиристорный регулятор напряжения (ТРИ) отличается простотой в изготовлении и наладке, линейностью регулирования и большой мощностью на выходе — 200 Вт без радиаторов и 1000 Вт с радиаторами площадью охлаждения 50 см 2 .

При включении ТРН положительная полуволна питающего 220-вольтного напряжения проходит через электрическую цепь VD2RЗR4 и заряжает конденсатор С2. Как только Uзаряда превысит напряжение включения тиристора VS2, последний откроется и пропустит часть положительной полуволны в нагрузку. Цепь VD4R5 предохраняет VS2 по току управления.

Изменяя общее сопротивление R4, можно получить регулируемое (от 40 до 220 В) выходное напряжение, для непосредственного измерения которого предназначен стрелочный вольтметр PV1. Индикаторная лампа HL1 служит для контроля сетевого напряжения, а также целостности предохранителей FU1 и FU2.

Оба конденсатора в ТРИ дешевые и распространенные — типа МБМ. Для R1 ,R2 и R5 можно применять МЛТ-0,25. На месте R3 хорошо будет работать МЛТ-0,5 (МЛТ-1). В качестве же переменного сопротивления подойдет СП1. Вольтметр — типа Ц4201 или аналогичный, рассчитанный на 250 В переменного тока. Указанные на принципиальной электрической схеме диоды можно заменить на менее мощные, например, КД102Б или КД105Б. Тиристоры — с обратным напряжением не менее 300 В, скажем, КУ202Н или КУ202Л. А если предполагается использовать ТРН с нагрузкой, не превышающей 350 Вт, то можно применить и КУ201Л.

Принципиальная электрическая схема и топология печатной платы тиристорного регулятора напряжения

Неоновая лампа HL1 типа ТН-0,2. Предохранители выбираются из расчета на работу устройства с максимальным потреблением тока. Если нагрузкой является электродвигатель (например, сходный с тем, что используется в ручной дрели), то I предохр. = 0,5. 0,6 I пуска.

Налаживать ТРН лучше на временной монтажной плате. Вместо 390-килоомных R2 и R5 вначале впаять 1-килоомные резисторы. Затем, уменьшая сопротивление R4 и R3, добиться минимального падения напряжения на VS1, VS2.

Резисторы R2, R5 ограничивают ток управления тиристоров. Подбираются они при максимальной мощности в нагрузке. Даже при налаживании не допускается увеличивать ток управления тиристором более 100 мА.

После окончания регулировки все элементы принципиальной электрической схемы переносятся на печатную плату размерами 100x50x2,5 мм из односторонне фольгированного стеклотекстолита.

С. БАБЕНКО, Московская обл.

  1. Принцип работы тиристора
  2. Видео: Тиристорный регулятор мощности своими руками

В современных радиолюбительских схемах широкое распространение получили различные виды деталей, в том числе и тиристорный регулятор мощности. Чаще всего эта деталь используется в паяльниках на 25-40 ватт, которые в обычных условиях легко перегреваются и становятся непригодными к работе. Эта проблема легко решается с помощью регулятора мощности, позволяющего выставлять точную температуру.

Применение тиристорных регуляторов

Как правило, тиристорные регуляторы мощности применяются для улучшения рабочих свойств обычных паяльников. Современные конструкции, оснащенные множеством функций, отличаются высокой стоимостью, а их использование будет неэффективным при небольших объемах паяльных работ. Поэтому, более целесообразным будет оборудование обычного паяльника тиристорным регулятором.

Регулятор мощности на тиристоре широко применяется в системах регулировки яркости светильников. На практике они представляют собой обычные настенные выключатели с вращающейся ручкой-регулятором. Однако такие приспособления способны нормально работать лишь с обычными лампами накаливания. Они совершенно не воспринимаются современными компактными люминесцентными лампами, из-за расположенного внутри них выпрямительного моста с электролитическим конденсатором. Тиристор просто не будет работать во взаимодействии с этой схемой.

Такие же непредсказуемые результаты получаются и при попытках отрегулировать яркость светодиодных ламп. Поэтому для регулируемого источника освещения наиболее оптимальным вариантом будет использование обычных ламп накаливания.

Существуют и другие области применения тиристорных регуляторов мощности. Среди них следует отметить возможность регулировки ручного электроинструмента. Регулирующие устройства устанавливаются внутри корпусов и позволяют изменять количество оборотов дрели, шуруповерта, перфоратора и прочего инструмента.

Принцип работы тиристора

Действие регуляторов мощности тесно связано с принципом работы тиристора. На радиосхемах он обозначается значком, напоминающим обычный диод. Каждому тиристору свойственна односторонняя проводимость и, соответственно, способность к выпрямлению переменного тока. Участие в этом процессе становится возможным при условии подачи к управляющему электроду положительного напряжения. Сам управляющий электрод располагается со стороны катода. В связи с этим, тиристор ранее носил название управляемого диода. До подачи управляющего импульса, тиристор будет закрытым в любом направлении.

Для того чтобы визуально определить исправность тиристора, его включают в общую цепь со светодиодом через источник постоянного напряжения в 9 вольт. Дополнительно вместе со светодиодом подключается ограничительный резистор. Специальная кнопка замыкает цепь и напряжение с делителя подается к управляющему электроду тиристора. В результате, тиристор открывается и светодиод начинает излучать свет.

При отпускании кнопки, когда она перестает удерживаться в нажатом положении, свечение должно продолжаться. В случае повторного или неоднократного нажатия кнопки ничего не изменится — светодиод все так же будет светить с одинаковой яркостью. Это свидетельствует об открытом состоянии тиристора и его технической исправности. Он будет находиться в открытом положении до того момента, пока подобное состояние не прервется под влиянием внешних воздействий.

В некоторых случаях могут быть исключения. То есть при нажатии кнопки светодиод загорается, а при отпускании кнопки — он гаснет. Такая ситуация становится возможной из-за тока, проходящего через светодиод, значение которого меньше по сравнению с током удержания тиристора. Чтобы схема работала нормально, светодиод рекомендуется заменить лампой накаливания, что приведет к увеличению тока. Другим вариантом будет подбор тиристора, у которого ток удержания будет меньше. Параметр тока удержания у различных тиристоров может быть с большим разбросом, в таких случаях приходится подбирать элемент для каждой конкретной схемы.

Схема простейшего регулятора мощности

Тиристор участвует в выпрямлении переменного напряжения так же, как и обыкновенный диод. Это приводит к однополупериодному выпрямлению в незначительных пределах с участием одного тиристора. Для достижения желаемого результата, с помощью регуляторов мощности осуществляется управление двумя полупериодами напряжения сети. Это становится возможным благодаря встречно-параллельному включению тиристоров. Кроме того, тиристоры могут включаться в цепь диагонали выпрямительного моста.

Простейшую схему тиристорного регулятора мощности лучше всего рассматривать на примере регулировки мощности паяльника. Нет смысла начинать регулировку прямо с нулевой отметки. В связи с этим регулировать можно только один полупериод положительного сетевого напряжения. Прохождение отрицательного полупериода осуществляется через диод, без каких-либо изменений, непосредственно к паяльнику, обеспечивая его половинную мощность.

Прохождение положительного полупериода происходит через тиристор, за счет чего и выполняется регулировка. В цепи управления тиристором присутствуют простейшие элементы в виде резисторов и конденсатора. Зарядка конденсатора происходит от верхнего провода схемы, через резисторы и конденсатор, нагрузку и нижний провод схемы.

Управляющий электрод тиристора соединяется с плюсовым выводом конденсатора. Когда на конденсаторе напряжение возрастает до значения, позволяющего включать тиристор, происходит его открытие. В результате, в нагрузку пропускается какая-то часть положительного полупериода напряжения. Одновременно наступает разрядка конденсатора и подготовка к следующему циклу.

Для регулировки скорости заряда конденсатора используется переменный резистор. Чем быстрее произойдет зарядка конденсатора до значения напряжения, при котором открывается тиристор, тем раньше наступит открытие тиристора. Следовательно, в нагрузку поступит большее количество положительного полупериода напряжения. Данная схема, в которой используется тиристорный регулятор мощности, служит основой для других схем, применяющихся в различных областях.

Тиристорный регулятор мощности своими руками

В статье рассказывается о том, как работает тиристорный регулятор мощности, схема которого будет представлена ниже

В повседневной жизни очень часто возникает необходимость регулирования мощности бытовых приборов, например электроплиты, паяльника, кипятильников и ТЭНов, на транспорте — оборотов двигателя и т.д. На помощь приходит простейшая радиолюбительская конструкция — регулятор мощности на тиристоре. Собрать такое устройство не составит труда, оно может стать тем самым первым самодельным прибором, который будет выполнять функцию регулировки температуры жала паяльника начинающего радиолюбителя. Стоит отметить, что готовые паяльные станции с контролем температуры и прочими приятными функциями стоят на порядок дороже простого паяльника. Минимальный набор деталей позволяет собрать простой тиристорный регулятор мощности навесным монтажом.

К сведению, навесной монтаж — это способ сборки радиоэлектронных компонентов без применения печатной платы, а при хорошем навыке он позволяет быстро собрать электронные устройства средней сложности.

Вы также можете заказать электронный конструктор тиристорного регулятора, а для тех, кто хочет разобраться во всём самостоятельно, ниже будет представлена схема и объяснён принцип работы.

Между прочим, это однофазный тиристорный регулятор мощности. Такой прибор может быть использован для управления мощностью или количеством оборотов. Однако для начала следует разобраться в принципе работы тиристора, ведь это позволит нам понять, на какую нагрузку лучше использовать такой регулятор.

Как работает тиристор?

Тиристор — это управляемый полупроводниковый прибор, способный проводить ток в одном направлении. Слово «управляемый9raquo; употреблено неспроста, поскольку с его помощью, в отличие от диода, который тоже проводит ток только к одному полюсу, можно выбирать момент, когда тиристор начнет проводить ток. Тиристор имеет три вывода:

Для того чтобы ток начал течь через тиристор, необходимо выполнить следующие условия: деталь должна стоять в цепи, находящейся под напряжением, на управляющий электрод должен быть подан кратковременный импульс. В отличие от транзистора, управление тиристором не требует удержания управляющего сигнала. На этом нюансы не заканчиваются: тиристор можно закрыть, лишь прервав ток в цепи, или сформировав обратное напряжение анод — катод. Это значит, что использование тиристора в цепях постоянного тока весьма специфично и часто неблагоразумно, а вот цепях переменного, например в таком приборе как тиристорный регулятор мощности, схема построена таким образом, что обеспечено условие для закрытия. Каждая из полуволн будет закрывать соответствующий тиристор.

Вам, скорее всего, не всё понятно? Не стоит отчаиваться — ниже будет подробно описан процесс работы готового устройства.

Область применения тиристорных регуляторов

В каких цепях эффективно использовать тиристорный регулятор мощности? Схема позволяет отлично регулировать мощность нагревательных приборов, то есть воздействовать на активную нагрузку. При работе с высокоиндуктивной нагрузкой тиристоры могут просто не закрыться, что может привести к выходу регулятора из строя.

Можно ли регулировать обороты двигателя?

Я думаю, многие из читателей видели или пользовались дрелями, углошлифовальными машинами, которые в народе именуют «болгарками», и прочим электроинструментом. Вы могли заметить, что количество оборотов зависит от глубины нажатия на кнопку-курок прибора. Вот в этот элемент как раз и встроен такой тиристорный регулятор мощности (схема которого приведена ниже), с помощью которого осуществляется изменение количества оборотов.

Обратите внимание! Тиристорный регулятор не может изменять обороты асинхронных двигателей. Таким образом, напряжение регулируется на коллекторных двигателях, оборудованных щёточным узлом.

Схема тиристорного регулятора мощности на одном и двух тиристорах

Типовая схема для того, чтобы собрать тиристорный регулятор мощности своими руками изображена на рисунке ниже.

Выходное напряжение у данной схемы от 15 до 215 вольт, в случае применения указанных тиристоров, установленных на теплоотводах, мощность составляет порядка 1 кВт. Кстати выключатель с регулятором яркости света сделан по подобной схеме.

Если у вас нет необходимости полной регулировки напряжения и достаточно получать на выходе от 110 до 220 вольт, воспользуйтесь этой схемой, которая показывает однополупериодный регулятор мощности на тиристоре.

Как это работает?

Описанная ниже информация справедлива для большинства схем. Буквенные обозначения будут браться в соответствии первой схемы тиристорного регулятора

Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, изменяет и мощность. Данный принцип заключается в том, что в нормальных условиях на нагрузку действует переменное напряжение бытовой сети, изменяющееся по синусоидальному закону. Выше, при описании принципа работы тиристора, было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной от синусоиды. Что это значит?

Если с помощью тиристора периодически подключать нагрузку в строго определенный момент, величина действующего напряжения будет ниже, поскольку часть напряжения (действующая величина, которая «попадёт9raquo; на нагрузку) будет меньше, чем сетевое. Данное явление проиллюстрировано на графике.

Заштрихованная область — это и есть область напряжения, которое оказалось под нагрузкой. Буквой «а9raquo; на горизонтальной оси обозначен момент открытия тиристора. Когда положительная полуволна закончится и начнется период с отрицательной полуволной, один из тиристоров закрывается, и в тот же момент открывается второй тиристор.

Разберемся, как работает конкретно наш тиристорный регулятор мощности

Оговорим заранее, что вместо слов «положительная» и «отрицательная» будут использованы «первая9raquo; и «вторая9raquo; (полуволна).

Итак, когда на нашу схему начинает действовать первая полуволна, начинают заряжаться ёмкости C1 и C2. Скорость их заряда ограничена потенциометром R5. данный элемент является переменным, и с его помощью задаётся выходное напряжение. Когда на конденсаторе C1 появляется необходимое для открытия динистора VS3 напряжение, динистор открывается, через него поступает ток, с помощью которого будет открыт тиристор VS1. Момент пробоя динистора и есть точка «а9raquo; на графике, представленном в предыдущем разделе статьи. Когда значение напряжения переходит через ноль и схема оказывается под второй полуволной, тиристор VS1 закрывается, и процесс повторяется заново, только для второго динистора, тиристора и конденсатора. Резисторы R3 и R3 служат для ограничения тока управления, а R1 и R2 — для термостабилизации схемы.

Принцип работы второй схемы аналогичен, но в ней идёт управление только одной из полуволн переменного напряжения. Теперь, зная принцип работы и схему, вы можете собрать или починить тиристорный регулятор мощности своими руками.

Применение регулятора в быту и техника безопасности

Нельзя не сказать о том, что данная схема не обеспечивает гальванической развязки от сети, поэтому существует опасность поражения электрическим током. Это значит, что не стоит касаться руками элементов регулятора. Необходимо использовать изолированный корпус. Следует проектировать конструкцию вашего прибора так, чтобы по возможности вы могли спрятать её в регулируемом устройстве, найти свободное место в корпусе. Если регулируемый прибор располагается стационарно, то вообще имеет смысл подключить его через выключатель с регулятором яркости света. Такое решение частично обезопасит от поражения током, избавит от необходимости поиска подходящего корпуса, имеет привлекательный внешний вид и изготовлено промышленным методом.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

ТИРИСТОРНЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ

Данный регулятор напряжения собирался мной для использования в различных направлениях: регулирование скорости вращения двигателя, изменение температуры нагрева паяльника и т.д. Возможно название статьи покажется не совсем корректным, и эта схема иногда встречается как регулятор мощности. но тут надо понимать, что по сути происходит регулировка фазы. То есть времени, в течении которого сетевая полуволна проходит в нагрузку. И с одной стороны регулируется напряжение (через скважность импульса), а с другой — мощность, выделяемая на нагрузке.

Следует учесть, что наиболее эффективно данный прибор будет справляться с резистивной нагрузкой – лампы, нагреватели и т.д. Потребители тока индуктивного характера тоже можно подключать, но при слишком малой его величине надёжность регулировки снизится.

Схема данного самодельного тиристорного регулятора не содержит дефицитных деталей. При использовании, указанных на схеме выпрямительных диодов, прибор может выдержать нагрузку до 5А (примерно 1 кВт) с учетом наличия радиаторов.

Для увеличения мощности подключаемого устройства нужно использовать другие диоды или диодные сборки, рассчитанные на необходимый вам ток.

Так-же нужно заменять и тиристор, ведь КУ202 рассчитан на предельный ток до 10А. Из более мощных рекомендуются отечественные тиристоры серии Т122, Т132, Т142 и другие аналогичные.

Деталей в тиристорном регуляторе не так уж и много, в принципе допустим навесной монтаж, однако на печатной плате конструкция будет смотреться красивее и удобнее. Рисунок платы в формате LAY качаем тут. Стабилитрон Д814Г меняется на любой, с напряжением 12-15В.

В качестве корпуса использовал первый попавшийся — подходящий по размерам. Для подключения нагрузки вывел наружу разъем для вилки. Регулятор работает надежно и действительно изменяет напряжение от 0 до 220 В. Автор конструкции: SssaHeKkk.

Тиристор это один из мощнейших полупроводниковых приборов, именно поэтому он часто используется в мощных преобразователях энергии. Но он обладает своей спецификой управления: его можно открыть импульсом тока, а вот закроется он только когда ток опуститься почти до нуля (если быть точнее, то ниже тока удержания). Из этого тиристор в основном применяются для коммутирования переменного тока.

Фазовое регулирование напряжения

Существует несколько способов регулирования переменного напряжения тиристорами: можно пропускать или запрещать на выход регулятора целые полупериоды (или периоды) переменного напряжения. А можно включать не в начале полупериода сетевого напряжения, а с некоторой задержкой — ‘a’. В течении этого времени напряжение на выходе регулятора будет равно нулю, а мощность не будет передаваться на выход. Вторую часть полупериода тиристор будет проводить ток и на выходе регулятора появиться входное напряжение.

Время задержки ещё часто называют углом открывания тиристора, так вот при нулевом угле практически всё напряжение со входа будет попадать на выход, только падение на открытом тиристоре будет теряться. При увеличении угла тиристорный регулятор напряжения будет снижать выходное напряжение.

Регулировочная характеристика тиристорного преобразователя при работе на активную нагрузку приведена на следующем рисунке. При угле равном 90 электрических градусов на выходе будет половина входного напряжения, а при угле 180 эл. градусов на выходе будет ноль.

На основе принципов фазового регулирования напряжения можно построить схемы регулирования, стабилизации, а также плавного пуска. Для плавного пуска напряжение нужно повышать постепенно от нуля до максимального значения. Таким образом угол открывания тиристора должен изменяться от максимального значения до нуля.

Схема тиристорного регулятора напряжения

Таблица номиналов элементов

  • C1 – 0,33мкФ напряжение не ниже 16В;
  • R1, R2 – 10 кОм 2Вт;
  • R3 – 100 Ом;
  • R4 – переменный резистор 3,3 кОм;
  • R5 – 33 кОм;
  • R6 – 4,3 кОм;
  • R7 – 4,7 кОм;
  • VD1. VD4 – Д246А;
  • VD5 – Д814Д;
  • VS1 – КУ202Н;
  • VT1 – КТ361B;
  • VT2 – КТ315B.

Схема построена на отечественной элементной базе, собрать её можно из тех деталей, которые провалялись у радиолюбителей 20-30 лет. Если тиристор VS1 и диоды VD1-VD4 установить на соответствующие охладители, то тиристорный регулятор напряжения будет способен отдавать в нагрузку 10А, то есть при напряжении 220 В получаем возможность регулировать напряжение на нагрузке в 2,2 кВт.

В устройстве всего два силовых компонента диодный мост и тиристор. Они рассчитаны на напряжение 400В и ток 10А. Диодный мост превращает переменное напряжение в однополярное пульсирующее, а фазовое регулирование полупериодов осуществляет тиристор.

Параметрический стабилизатор из резисторов R1, R2 и стабилитрона VD5 ограничивает напряжение, которое подается на систему управления на уровне 15 В. Последовательное включение резисторов нужно для увеличения пробивного напряжения и увеличения рассеиваемой мощности.

В самом начале полупериода переменного напряжения С1 разряжен и в точке соединения R6 и R7 тоже нулевое напряжение. Постепенно напряжения в этих двух точках начинают расти и чем меньше сопротивление резистора R4, тем быстрее напряжение на эмиттере VT1 перегонит напряжение на его базе и откроет транзистор.
Транзисторы VT1, VT2 составляют маломощный тиристор. При появлении напряжения на база-эмиттерном переходе VT1 больше порогового, транзистор открывается и открывает VT2. А VT2 отпирает тиристор.

Представленная схема достаточно проста, её можно перевести на современною элементную базу. Также можно при минимальных переделках снизить мощность или напряжение работы.

Навигация по записям

Тиристорный регулятор напряжения простая схема, принцип работы. 15 комментариев

Раз уж мы заговорили о электрических углах, то хочется уточнить: при задержке «а» до 1/2 полупериода (до 90 эл. градусов) напряжение на выходе регулятора будет равным практически максимальному, а уменьшаться начнет только при «а» > 1/2 (>90). На графике — красным по серому начертано! Половина полупериода — не половина напряжения.
У данной схемы один плюс — простота, но фаза на управляющих элементах может привести к непростым последствиям. Да и помехи наводящиеся в электросети тиристорной отсечкой немалые. Особенно при большой нагрузке, что ограничивает область применения данного устройства.
Я вижу только одно: регулировать нагревательные элементы и освещение в складских и подсобных помещениях.

На первом рисунке ошибка, 10 мс должно соответствовать — полупериоду, а 20 мс соответствует периоду сетевого напряжения.
Добавил, график регулировочной характеристики при работе на активную нагрузку.
Вы видимо пишите про регулировочную характеристику когда нагрузкой является выпрямитель с емкостным фильтром? Тогда да, конденсаторы будут заряжаться на максимуме напряжения и диапазон регулирования будет от 90 до 180 градусов.

Залежи советских радиодеталей есть далеко не у каждого. Почему бы не указать «буржуйские» аналоги старых отечественных полупроводниковых приборов (например, 10RIA40M для КУ202Н)?

Тиристор КУ202Н сейчас продают меньше чем за доллар (не знаю, производят ли или старые запасы распродают). А 10RIA40M дорогой, на алиэкспрессе его продают примерно за 15$ плюс доставка от 8$. 10RIA40M имеет смысл использовать только когда нужно отремонтировать устройство с КУ202Н, а КУ202Н не найти.
Для промышленного применения более удобны тиристоры в корпусах TO-220, TO-247.
Два года назад делал преобразователь на 8кВт, так тиристоры покупал по 2,5$ (в корпусе TO-247).

Это и имелось в виду, если ось напряжения (почему-то помечена Р) провести, как на 2-м графике, то станет яснее с градусами, периодами и полупериодами приведенными в описании. Осталось убрать знак переменного напряжения на выходе (оно уже выпрямлено мостом) и моя дотошность будет удовлетворена полностью.
КУ202Н продают сейчас на радиорынках действительно за копейки, причем в исполнении 2У202Н. Кто в теме, поймет, что это военное производство. Наверное распродаются складские НЗ, которым все сроки вышли.

На рынке, если брать с рук могут среди новых подложить и выпаянную деталь.
Быстро проверить тиристор, например КУ202Н можно простым стрелочным тестером, включенным на измерение сопротивлений по шкале в единицы ом.
Анод тиристора соединяем на плюс, катод на минус тестера, в исправном КУ202Н утечки быть не должно.
После замыкания управляющего электрода тиристора на анод стрелка омметра должна отклониться, и остаться в таком положении после размыкания.
В редких случаях такой метод не срабатывает, и тогда для проверки понадобится низковольтный блок питания, желательно регулируемый, лампочка от фонарика, и сопротивление.
Вначале устанавливаем напряжение блока питания и проверяем светится ли лампочка, затем последовательно с лампочкой, соблюдая полярность соединяем наш тиристор.
Лампочка должна загореться лишь после кратковременного замыкания анода тиристора с управляющим электродом через резистор.
При этом резистор нужно подбирать, исходя из номинального открывающего тока тиристора и напряжения питания.
Это самые простейшие методы, но возможно существуют и специальные приборы для проверки тиристоров и симисторов.

На выходе напряжение не выпрямлено мостом.Оно выпрямлено только для схемы управления.

На выходе переменка,мост выпрямляет только для схемы управления.

Я бы назвал не регулирование напряжения, а регулирование мощности. Это стандартная схема регулятора освещения, которую раньше собирали почти все. И про радиатор к тиристору загнули. В теории конечно можно, но в практике думаю тяжело обеспечить тепло обмен между радиатором и тиристором для обеспечения 10А.

А какие сложности с теплообменом у КУ202? Вкрутил торцевым болтом в радиатор и все! Если радиатор новый, точнее, резьба не разболтана, даже КТП мазать не надо. Площадь стандартного радиатора (иногда и в комплекте шли), как раз и расчитана на нагрузку 10 А. Никакой теории, сплошная практика. Единственно, что радиаторы должны были находится на открытом воздухе (по инструкции), а при таком подключении сети — чревато. Поэтому закрываем, но ставим кулер. Да, мостовые друг к другу не прислоняем.

Подскажите, что за конденсатор С1 -330нФ?

Наверное правильнее будет написать C1 — 0,33мкФ, можно устанавлиявать керамический или пленочный на напряжение не меньше 16В.

Всем самого доброго! Сначала собирал без транзисторов схемы… Одно плохо — регулировочное сопротивление грелось и выгорал слой графитовой дорожки. Потом собрал эту схему на кт. Первая неудачно — вероятно из-за большого усиления самих транзисторов. Собрал на МП с усилением около 50. Заработала без проблем! Однако есть вопросы…

Я тоже собирал без транзисторов,но ничего не грелось.Это было два резистора и конденсатор,В последствии убрал и конденсатор.Фактически остался переменник между анодом и управляющим,ну и естественно мостик.Использовал для регулировки мощности паяльника,причем как на 220 вольт,так и на первичку трансформатора для паяльника на 12 вольт и все работало и не грелось.Сейчас до сих пор в кладовке лежит в исправном состоянии.У Вас возможно была утечка в конденсаторе между катодом и управляющим для схемы без транзисторов.

Собрал на МП с усилением около 50. Работает! Но стало больше вопросов…

Тиристорные регуляторы напряжения представляют собой устройства, предназначенные для регулирования частоты вращения и момента электродвигателей. Регулирование частоты вращения и момента производится за счет изменения напряжения, подводимого к статору двигателя, и осуществляется изменением угла открытия тиристоров. Такой способ управления электродвигателем получил название фазового управления. Этот способ является разновидностью параметрического (амплитудного) управления.

Могут выполняться как с замкнутой, так и с разомкнутой системой регулирования. Регуляторы с разомкнутой системой не обеспечивают удовлетворительного качества процесса регулирования частоты вращения. Основное их назначение- регулирование момента для получения нужного режима работы привода в динамических процессах.


В силовую часть однофазного тиристорного регулятора напряжения включены два управляемых тиристора, которые обеспечивают протекание электрического тока на на1рузке в двух направлениях при синусоидальном напряжении на входе.

Тиристорные регуляторы с замкнутой системой регулирования используются, как правило, с отрицательной обратной связью по скорости, что позволяет иметь достаточно жесткие механические характеристики привода в зоне малых частот вращения.

Наиболее эффективно использование тиристорных регуляторов для регулирования частоты вращения и момента .

Силовые цепи тиристорных регуляторов

На рис. 1, а-д показаны возможные схемы включения выпрямительных элементов регулятора в одной фазе. Наиболее распространенной из них является схема на рис1,а. Она может быть использована при любой схеме соединения обмоток статора. Допустимый ток через нагрузку (действующее значение) в этой схеме в режиме непрерывного тока равен:

где I т — допустимое среднее значение тока через тиристор.

Максимальное прямое и обратное напряжения тиристора

где k зап — коэффициент запаса, выбираемый с учетом возможных коммутационных перенапряжений в схеме; — действующее значение линейного напряжения сети.

Рис. 1. Схемы силовых цепей тиристорных регуляторов напряжения.

В схеме на рис. 1,б имеется только один тиристор, включенный в диагональ моста из неуправляемых диодов. Соотношение между токами нагрузки и тиристора для этой схемы имеет вид:

Неуправляемые диоды выбираются на ток вдвое меньший, чем для тиристора. Максимальное прямое напряжение на тиристоре

Обратное напряжение на тиристоре близко к нулю.

Схема на рис. 1,б имеет некоторые отличия от схемы на рис. 1,а по построению системы управления. В схеме на рис. 1, а управляющие импульсы на каждый из тиристоров должны следовать с частотой питающей сети. В схеме на рис. 1,б частота импульсов управления вдвое больше.

Схема на рис. 1, в, состоящая из двух тиристоров и двух диодов, по возможности управления, загрузке, по току и максимальному прямому напряжению тиристоров аналогична схеме на рис. 1, а.

Обратное напряжение в этой схеме из-за шунтирующего действия диода близко к нулю.

Схема на рис. 1, г по току и максимальному прямому и обратному напряжению тиристоров аналогична схеме на рис. 1, а. Схема на рис. 1, г отличается от рассмотренных требованиями к системе управления по обеспечению необходимого диапазона изменения угла регулирования тиристоров. Если угол отсчитывать от нуля фазного напряжения, то для схем на рис. 1, а-в справедливо соотношение

где φ — фазовый угол нагрузки.

Для схемы на рис. 1, г аналогичное соотношение приобретает вид:

Необходимость увеличения диапазона изменения угла усложняет . Схема на рис. 1, г может быть применена при включении обмоток статора в звезду без нулевого провода и в треугольник с включением выпрямительных элементов в линейные провода. Область применения указанной схемы ограничена нереверсивными, а также реверсивными электроприводами с контактным реверсом.

Схема на рис. 4-1, д по своим свойствам аналогична схеме на рис. 1, а. Ток симистора здесь равен току нагрузки, а частота импульсов управления равна двойной частоте питающего напряжения. Недостаток схемы на симисторах — значительно меньше, чем у обычных тиристоров, допустимые значения du/dt и di/dt .

Для тиристорных регуляторов наиболее рациональна схема на рис. 1, а с двумя встречно-параллельно включенными тиристорами.

Силовые схемы регуляторов выполняются с встречно-параллельно включенными тиристорами во всех трех фазах (симметричная трехфазная схема), в двух и одной фазах двигателя, как показано на рис. 1, е, ж и з соответственно.

В регуляторах, применяемых в крановых электроприводах, наибольшее распространение получила симметричная схема включения, показанная на рис. 1, е, которая характеризуется наименьшими потерями от высших гармонических токов. Более высокие значения потерь в схемах с четырьмя и двумя тиристорами определяются несимметрией напряжения в фазах двигателя.

Основные технические данные тиристорных регуляторов серии РСТ

Тиристорные регуляторы серии РСТ представляют собой устройства для изменения (по заданному закону) напряжения, подводимого к статору асинхронного двигателя с фазным ротором. Тиристорные регуляторы серии РСТ выполняются по симметричной трехфазной схеме включения (рис. 1, е). Применение регуляторов указанной серии в крановых электроприводах позволяет осуществлять регулирование частоты вращения в диапазоне 10:1 и регулирование момента двигателя в динамических режимах при пуске и торможении.

Тиристорные регуляторы серии РСТ выполняются на длительные токи 100, 160 и 320 А (максимальные токи соответственно 200, 320 и 640 А) и напряжение 220 и 380 В переменного тока. Регулятор представляет собой собранные на общей раме три силовых блока (по числу фаз встречно-параллельно включенных тиристоров), блок датчиков тока и блок автоматики. В силовых блоках используются таблеточные тиристоры с охладителями из тянутого алюминиевого профиля. Охлаждение воздушное — естественное. Блок автоматики — единый для всех исполнений регуляторов.

Тиристорные регуляторы выполнены со степенью защиты IP00 и предназначены для установки на стандартные рамы магнитных контроллеров типа ТТЗ, которые по конструкции аналогичны контроллерам серий ТА и ТСА. Габаритные размеры и масса регуляторов серии РСТ указаны в табл. 1.

Таблица 1 Габаритные размеры и масса регуляторов напряжения серии РСТ


В магнитных контроллерах ТТЗ установлены контакторы направления для реверсирования двигателя, контакторы роторной цепи и другие релейно-контактные элементы электропривода, осуществляющие связь командоконтроллера с тиристорным регулятором. Структура построения системы управления регулятора видна из функциональной схемы электропривода, показанной на рис. 2.

Трехфазный симметричный тиристорный блок Т управляется системой фазового управления СФУ. С помощью командоконтроллера КК в регуляторе производится изменение задания скорости БЗС, Через блок БЗС в функции времени осуществляется управление контактором ускорения КУ2 в цепи ротора. Разность сигналов задания и тахогенератора ТГ усиливается усилителями У1 и УЗ. К выходу усилителя УЗ подключено логическое релейное устройство, имеющее два устойчивых состояния: одно соответствует включению контактора направления вперед KB, второе — включению контактора направления назад КН.

Одновременно с изменением состояния логического устройства реверсируется сигнал в цепи управления РУ. Сигнал с согласующего усилителя У2 суммируется с сигналом задержанной обратной связи по току статора двигателя, который поступает с блока токоограничения ТО и подается на вход СФУ.

На блок логики БЛ воздействует также сигнал с блока датчиков тока ДТ и блока наличия тока НТ, запрещающий переключение контакторов направления под током. Блоком БЛ осуществляется также нелинейная коррекция системы стабилизации частоты вращения для обеспечения устойчивости работы привода. Регуляторы могут быть использованы в электроприводах механизмов подъема и передвижения.

Регуляторы серии РСТ выполнены с системой ограничения тока. Уровень токоограничения для защиты тиристоров от перегрузок и для ограничения момента двигателя в динамических режимах плавно изменяется от 0,65 до 1,5 номинального тока регулятора, уровень токоограничения для максимально-токовой защиты- от 0,9 до. 2,0 номинального тока регулятора. Широкий диапазон изменения уставок защиты обеспечивает работу регулятора одного типоразмера с двигателями, отличающимися по мощности примерно в 2 раза.

Рис. 2. Функциональная схема электропривода с тиристорным регулятором типа РСТ: КК — командоконтроллер; ТГ — тахогенератор; КН, KB — контакторы направления; БЗС — блок задания скорости; БЛ — блок логики; У1, У2. УЗ — усилители; СФУ- система фазового управления; ДТ — датчик тока; ИТ — блок наличия тока; ТО — блок токоограничения; МТ — блок защиты; КУ1, КУ2 — контакторы ускорения; КЛ — линейный контактор: Р — рубильник.

Рис. 3. Тиристорный регулятор напряжения РСТ

Чувствительность системы наличия тока составляет 5-10 А действующего значения тока в фазе. В регуляторе предусмотрены также защиты: нулевая, от коммутационных перенапряжений, от исчезновения тока хотя бы в одной из фаз (блоки ИТ и МТ), от помех радиоприему. Быстродействующими плавкими предохранителями типа ПНБ 5М осуществляется защита от токов короткого замыкания.

Схема тиристорного регулятора мощности без помех

Для того, чтобы получить качественную и красивую пайку требуется правильно подобрать мощность паяльника и обеспечить определенную температуру его жала в зависимости от марки применяемого припоя. Предлагаю несколько схем самодельных тиристорных регуляторов температуры нагрева паяльника, которые с успехом заменят многие промышленные несравнимые по цене и сложности.

Внимание, нижеприведенные тиристорные схемы регуляторов температуры гальванически не развязаны с эклектической сетью и прикосновение к токоведущим элементам схемы может привести к поражению электрическим током!

Для регулировки температуры жала паяльника применяют паяльные станции, в которых в ручном или автоматическом режиме поддерживается оптимальная температура жала паяльника. Доступность паяльной станции для домашнего мастера ограничена высокой ценой. Для себя я вопрос по регулированию температуры решил, разработав и изготовив регулятор с ручной плавной регулировкой температуры. Схему можно доработать для автоматического поддержания температуры, но я не вижу в этом смысла, да и практика показала, вполне достаточно ручной регулировки, так как напряжение в сети стабильно и температура в помещении тоже.

Классическая тиристорная схема регулятора

Классическая тиристорная схема регулятора мощности паяльника не соответствовала одному из главных моих требований, отсутствию излучающих помех в питающую сеть и эфир. А для радиолюбителя такие помехи делают невозможным полноценно заниматься любимым делом. Если схему дополнить фильтром, то конструкция получится громоздкой. Но для многих случаев использования такая схема тиристорного регулятора может с успехом применяться, например, для регулировки яркости свечения ламп накаливания и нагревательных приборов мощностью 20-60вт. Поэтому я и решил представить эту схему.

Для того, что понять как работает схема, остановлюсь подробнее на принципе работы тиристора. Тиристор, это полупроводниковый прибор, который либо открыт, либо закрыт. чтобы его открыть, нужно на управляющий электрод подать положительное напряжение 2-5 В в зависимости от типа тиристора, относительно катода (на схеме обозначен k). После того, как тиристор открылся (сопротивление между анодом и катодом станет равно 0), закрыть его через управляющий электрод не возможно. Тиристор будет открыт до тех пор, пока напряжение между его анодом и катодом (на схеме обозначены a и k) не станет близким к нулевому значению. Вот так все просто.

Работает схема классического регулятора следующим образом. Сетевое напряжение переменного тока подается через нагрузку (лампочку накаливания или обмотку паяльника), на мостовую схему выпрямителя, выполненную на диодах VD1-VD4. Диодный мост преобразует переменное напряжение в постоянное, изменяющееся по синусоидальному закону (диаграмма 1). При нахождении среднего вывода резистора R1 в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает увеличиваться, конденсатор С1 начинает заряжаться. Когда С1 зарядится до напряжения 2-5 В, через R2 ток пойдет на управляющий электрод VS1. Тиристор откроется, закоротит диодный мост и через нагрузку пойдет максимальный ток (верхняя диаграмма).

При повороте ручки переменного резистора R1, его сопротивление увеличится, ток заряда конденсатора С1 уменьшится и надо будет больше времени, чтобы напряжение на нем достигло 2-5 В, по этому тиристор уже откроется не сразу, а спустя некоторое время. Чем больше будет величина R1, тем больше будет время заряда С1, тиристор будет открываться позднее и получаемая мощность нагрузкой будет пропорционально меньше. Таким образом, вращением ручки переменного резистора, осуществляется управление температурой нагрева паяльника или яркостью свечения лампочки накаливания.

Выше приведена классическая схема тиристорного регулятора выполненная на тиристоре КУ202Н. Так как для управления этим тиристором нужен больший ток (по паспорту 100 мА, реальный около 20 мА), то уменьшены номиналы резисторов R1 и R2, а R3 исключен, а величина электролитического конденсатора увеличена. При повторении схемы может возникнуть необходимость увеличения номинала конденсатора С1 до 20 мкФ.

Простейшая тиристорная схема регулятора

Вот еще одна самая простая схема тиристорного регулятора мощности, упрощенный вариант классического регулятора. Количество деталей сведено к минимуму. Вместо четырех диодов VD1-VD4 используется один VD1. Принцип работы ее такой же, как и классической схемы. Отличаются схемы только тем, что регулировка в данной схеме регулятора температуры происходит только по положительному периоду сети, а отрицательный период проходи через VD1 без изменений, поэтому мощность можно регулировать только в диапазоне от 50 до 100%. Для регулировки температуры нагрева жала паяльника большего и не требуется. Если диод VD1 исключить, то диапазон регулировки мощности станет от 0 до 50%.

Если в разрыв цепи от R1 и R2 добавить динистор, например КН102А, то электролитический конденсатор С1 можно будет заменить на обыкновенный емкостью 0,1 mF. Тиристоры для выше приведенных схем подойдут, КУ103В, КУ201К (Л), КУ202К (Л, М, Н), рассчитанные на прямое напряжение более 300 В. Диоды тоже практически любые, рассчитанные на обратное напряжение не менее 300 В.

Приведенные выше схемы тиристорных регуляторов мощности с успехом можно применять для регулирования яркости свечения светильников, в которых установлены лампочки накаливания. Регулировать яркость свечения светильников, в которых установлены энергосберегающие или светодиодные лампочками, не получится, так как в таких лампочках вмонтированы электронные схемы, и регулятор просто будет нарушать их нормальную работу. Лампочки будут светить на полную мощность или мигать и это может даже привести к преждевременному выходу их из строя.

Схемы можно применять для регулировки при питающем напряжении в сети переменного тока 36 В или 24 В. Нужно только на порядок уменьшить номиналы резисторов и применить тиристор, соответствующий нагрузке. Так паяльник мощностью 40 Вт при напряжении 36 В будет потреблять ток 1,1 А.

Тиристорная схема регулятора не излучающая помехи

Главное отличие схемы представляемого регулятора мощности паяльника от выше представленных, это полное отсутствие радиопомех в электрическую сеть, так как все переходные процессы происходят во время, когда напряжение в питающей сети равно нулю.

Приступая к разработке регулятора температуры для паяльника, я исходил из следующих соображений. Схема должна быть простой, легко повторяемой, комплектующие должны быть дешевыми и доступными, высокая надежность, габариты минимальными, КПД близок к 100%, отсутствие излучающих помех, возможность модернизации.

Работает схема регулятора температуры следующим образом. Напряжение переменного тока от питающей сети выпрямляется диодным мостом VD1-VD4. Из синусоидального сигнала получается постоянное напряжение, изменяющееся по амплитуде как половина синусоиды с частотой 100 Гц (диаграмма 1). Далее ток проходит через ограничительный резистор R1 на стабилитрон VD6, где напряжение ограничивается по амплитуде до 9 В, и имеет уже другую форму (диаграмма 2). Полученные импульсы заряжают через диод VD5 электролитический конденсатор С1, создавая питающее напряжение около 9 В для микросхем DD1 и DD2. R2 выполняет защитную функцию, ограничивая максимально возможное напряжение на VD5 и VD6 до 22 В, и обеспечивает формирование тактового импульса для работы схемы. С R1 сформированный сигнал подается еще на 5 и 6 выводы элемента 2ИЛИ-НЕ логической цифровой микросхемы DD1.1, которая инвертирует поступающий сигнал и преобразовывает в короткие импульсы прямоугольной формы (диаграмма 3). С 4 вывода DD1 импульсы поступают на 8 вывод D триггера DD2.1, работающего в режиме RS триггера. DD2.1 тоже, как и DD1.1 выполняет функцию инвертирования и формирования сигнала (диаграмма 4).

Обратите внимание, что сигналы на диаграмме 2 и 4 практически одинаковые, и казалось, что можно сигнал с R1 подавать прямо на 5 вывод DD2.1. Но исследования показали, что в сигнале после R1 находится много приходящих из питающей сети помех и без двойного формирования схема работала не стабильно. А ставить дополнительно LC фильтры, когда есть свободные логические элементы не целесообразно.

На триггере DD2.2 собрана схема управления регулятора температуры паяльника и работает она следующим образом. На вывод 3 DD2.2 с вывода 13 DD2.1 поступают прямоугольные импульсы, которые положительным фронтом перезаписывают на выводе 1 DD2.2 уровень, который в данный момент присутствует на D входе микросхемы (вывод 5). На выводе 2 сигнал противоположного уровня. Рассмотрим работу DD2.2 подробно. Допустим на выводе 2, логическая единица. Через резисторы R4, R5 конденсатор С2 зарядится до напряжения питания. При поступлении первого же импульса с положительным перепадом на выводе 2 появится 0 и конденсатор С2 через диод VD7 быстро разрядится. Следующий положительный перепад на выводе 3 установит на выводе 2 логическую единицу и через резисторы R4, R5 конденсатор С2 начнет заряжаться.

Время заряда определяется постоянной времени R5 и С2. Чем величина R5 больше, тем дольше будет заряжаться С2. Пока С2 не зарядится до половины питающего напряжения на выводе 5 будет логический ноль и положительные перепады импульсов на входе 3 не будут изменять логический уровень на выводе 2. Как только конденсатор зарядится, процесс повторится.

Таким образом, на выходы DD2.2 будет проходить только заданное резистором R5 количество импульсов из питающей сети, и самое главное, перепады этих импульсов будут происходить, во время перехода напряжения в питающей сети через ноль. Отсюда и отсутствие помех от работы регулятора температуры.

С вывода 1 микросхемы DD2.2 импульсы подаются на инвертор DD1.2, который служит для исключения влияния тиристора VS1 на работу DD2.2. Резистор R6 ограничивает ток управления тиристором VS1. Когда на управляющий электрод VS1 подается положительный потенциал, тиристор открывается и на паяльник подается напряжение. Регулятор позволяет регулировать мощность паяльника от 50 до 99%. Хотя резистор R5 переменный, регулировка за счет работы DD2.2 нагрева паяльника осуществляется ступенчато. При R5 равному нулю, подается 50% мощности (диаграмма 5), при повороте на некоторый угол уже 66% (диаграмма 6), далее уже 75% (диаграмма 7). Таким образом, чем ближе к расчетной мощности паяльника, тем плавне работает регулировка, что позволяет легко отрегулировать температуру жала паяльника. Например, паяльник 40 Вт, можно будет настроить на мощность от 20 до 40 Вт.

Конструкция и детали регулятора температуры

Все детали тиристорного регулятора температуры размещены на печатной плате из стеклотекстолита. Так как схема не имеет гальванической развязки с электрической сетью, плата помещена в небольшой пластмассовый корпус бывшего адаптера с электрической вилкой. На ось переменного резистора R5 надета ручка из пластмассы. Вокруг ручки на корпусе регулятора, для удобства регулирования степени нагрева паяльника, нанесена шкала с условными цифрами.

Шнур, идущий от паяльника, припаян непосредственно к печатной плате. Можно сделать подключение паяльника разъемным, тогда будет возможность подключать к регулятору температуры другие паяльники. Как это ни удивительно, но ток, потребляемый схемой управления регулятора температуры, не превышает 2 мА. Это меньше, чем потребляет светодиод в схеме подсветки выключателей освещения. Поэтому принятия специальных мер по обеспечению температурного режима устройства не требуется.

Микросхемы DD1 и DD2 любые 176 или 561 серии. Советский тиристор КУ103В можно заменить, например, современным тиристором MCR100-6 или MCR100-8, рассчитанные на ток коммутации до 0,8 А. В таком случае можно будет управлять нагревом паяльника мощностью до 150 Вт. Диоды VD1-VD4 любые, рассчитанные на обратное напряжение не менее 300 В и ток не менее 0,5 А. Отлично подойдет IN4007 (Uоб=1000 В, I=1 А). Диоды VD5 и VD7 любые импульсные. Стабилитрон VD6 любой маломощный на напряжение стабилизации около 9 В. Конденсаторы любого типа. Резисторы любые, R1 мощностью 0,5 Вт.

Регулятор мощности настраивать не требуется. При исправных деталях и без ошибок монтажа заработает сразу.

Схема разработана много лет назад, когда компьютеров и тем более лазерных принтеров не было в природе и поэтому чертеж печатной платы я делал по дедовской технологии на диаграммной бумаге с шагом сетки 2,5 мм. Затем чертеж приклеивал клеем «Момент» на плотную бумагу, а саму бумагу к фольгированному стеклотекстолиту. Далее сверлились отверстия на самодельном сверлильном станке и руками вычерчивались дорожки будущих проводников и контактные площадки для пайки деталей.

Чертеж тиристорного регулятора температуры сохранился. Вот его фотография. Изначально выпрямительный диодный мост VD1-VD4 был выполнен на микросборке КЦ407, но после того, как два раза микросборку разорвало, заменил ее четырьмя диодами КД209.

Как снизить уровень помех от тиристорных регуляторов

Для уменьшения помех излучаемых тиристорными регуляторами мощности в электрическую сеть применяют ферритовые фильтры, представляющие собой ферритовое кольцо с намотанными витками провода. Такие ферритовые фильтры можно встретить во всех импульсных блоках питания компьютеров, телевизоров и в других изделиях. Эффективным, подавляющим помехи ферритовым фильтром можно дооснастить любой тиристорный регулятор. Достаточно пропустить провод подключения к электрической сети через ферритовое кольцо.

Устанавливать ферритовый фильтр нужно как можно ближе к источнику помехи, то есть к месту установки тиристора. Ферритовый фильтр можно размещать как внутри корпуса прибора, так и с внешней его стороны. Чем больше витков, тем лучше ферритовый фильтр будет подавлять помехи, но достаточно и просто продеть сетевой провод через кольцо.

Ферритовое кольцо можно взять с интерфейсных проводов компьютерной техники, мониторов, принтеров, сканеров. Если Вы обратите внимание на провод, соединяющий системный блок компьютера с монитором или принтером, то заметите на проводе цилиндрическое утолщение изоляции. В этом месте находится ферритовый фильтр высокочастотных помех.

Достаточно ножиком разрезать пластиковую изоляцию и извлечь ферритовое кольцо. Наверняка у Вас или Ваших знакомых найдется не нужный интерфейсный кабель от струйного принтера или старого кинескопного монитора.


Виталий Александрович 15.12.2016

Александр Николаевич, добрый вечер.
Сегодня собрал по Вашей схеме регулятор под заглавием в статье «Простейшая тиристорная схема регулятора». Но он у меня не работает, точнее, сильно греется конденсатор, два просто взорвались, если можно подскажите в чём причина.

Александр

Здравствуйте, Виталий Александрович!
Электролитический конденсатор может греться или взорваться если не соблюдена полярность его подключения или от превышения величины, поданного напряжения. В данной схеме величина напряжения на конденсаторе определяется величиной сопротивления нагрузки, R2 и от положения движка резистора R1. Расчетная его величина не должна превышать 25 В.

Поэтому и установлен конденсатор, рассчитанный на напряжение 25 В. Конденсатор выйдет из строя в случае пробоя диода VD1.
Любые бестрансформаторные схемы, работающие непосредственно от сети 220 В нужно очень аккуратно собирать, так как при ошибках элементы могут мгновенно выйти из строя.

Виталий Александрович

Оказалось, что напряжение конденсатора действительно ниже 25 В и второй вопрос. На сколько можно увеличить или уменьшить его ёмкость.

Александр

Емкость конденсатора не очень влияет на работу устройства и только определяет диапазон регулировки. Обычно емкость электролитических конденсаторов имеет разброс до 50%, так что его величину лучше определять экспериментально, включив в место паяльника электрическую лампочку. По ее яркости легко подобрать нужную емкость конденсатора и, в случае необходимости номиналы резисторов.

Регулятор мощности тиристорный, схемы регуляторов напряжения на тиристорах

В статье стоит раскрыть тему того, как совершает работу тиристорный регулятор напряжения, схему которого можно более подробно осмотреть в интернете.

В повседневной жизни в большинстве случаев может развиться особая необходимость в регулировании общей мощности бытовых приборов, к примеру, электроплит, паяльника, кипятильника, а также ТЭНов, на транспорте — оборотов двигателя и прочего. В этом случае на помощь нам придёт простая и радиолюбительская конструкция — это особый регулятор мощности на тиристоре.

Создать такое устройство не составит особого труда, оно может стать тем первым самодельным прибором, который будет выполнять функцию регулировки температуры жала в паяльнике у любого начинающего радиолюбителя. Нужно отметить и тот факт, что готовые паяльники на станции с общим контролем температуры и остальными особенными функциями стоят намного больше, чем самые простые модели паяльников. Минимальное число деталей в конструкции поможет собрать несложный тиристорный регулятор мощности с навесным монтажом.

Следует отметить, что навесной тип монтажа — это вариант осуществления сборки радиоэлектронных компонентов без использования при этом специальной печатной платы, а при качественном навыке он помогает быстро собрать электронные устройства со средней сложностью производства.

Также вы можете заказать электронный тип конструктора тиристорного типа регулятора, а тот, кто хочет полностью разобраться во всём самостоятельно, должен изучить некоторые схемы и принцип функционирования прибора.

Между прочим, такое устройство является регулятором общей мощности. Такое устройство может быть применимо для управления общей мощностью либо управлением числа оборотов. Но для начала нужно полностью разобраться в общем принципе функционирования такого устройства, ведь это поможет понять, на какую нагрузку стоит рассчитывать при использовании такого регулятора.

Как совершает свою работу тиристор?

Тиристор — это управляемый полупроводниковый прибор, который способен быстро провести ток в одну сторону. Слово управляемый обозначает тиристор не просто так, так как с его помощью, в отличие от диода, который также проводит общий ток лишь к одному полюсу, можно выбирать отдельный момент, когда тиристор начнёт процесс проведения тока.

Тиристор обладает сразу тремя выводами тока:

  1. Катод.
  2. Анод.
  3. Управляемый электрод.

Чтобы осуществить течение тока через такой тиристор, стоит выполнить следующие условия: деталь обязана в обязательном порядке расположена на самой цепи, которая будет находиться под общим напряжением, на управляющую часть электрода должен быть подан нужный кратковременный импульс. В отличие от транзистора, управление таким тиристор не будет требовать от пользователя удержания управляющего сигнала.

Но в этом все трудности использования такого прибора заканчиваться не будут: тиристор можно легко закрыть, если прервать поступление в него тока по цепи, либо создав обратное напряжение анод — катод. Это будет значить то, что применение тиристора в цепях постоянного тока считается довольно специфичным и в большинстве случаев полностью неблагоразумно, а в цепях переменного, к примеру, в таком устройстве как тиристорный регулятор, схема создана таким методом, чтобы было полностью обеспечено условие для закрытия прибора. Любая данная полуволна будет полностью закрывать соответствующий отдел тиристора.

Вам, скорее всего, сложно понять схему его строения. Но, не нужно расстраиваться — ниже будет более подробно описан процесс функционирования такого устройства.

Область использования тиристорных устройств

В каких целях можно использовать такое устройство, как регулятор мощности тиристор. Такой прибор позволяет более эффективно регулировать мощность нагревательных приборов, то есть осуществлять нагрузку на активные места. Во время работы с высокоиндуктивной нагрузкой тиристоры способны просто не закрыться, что может приводить к выходу такого оборудования из нормальной работы.

Можно ли самостоятельно осуществить регулирование оборотов в двигателе прибора?

Многие из пользователей, которые видели или даже на практике применяли дрели, углошлифовальные машины, которые по-другому называются болгарками, и другими электроинструментами. Они могли легко увидеть, что число оборотов в таких изделиях зависит, главным образом, от общей глубины нажатия на кнопку-курок в устройстве. Такой элемент как раз и будет находиться в тиристорном регуляторе мощности (общая схема такого прибора указана в интернете), при помощи которого и происходит изменение общего числа оборотов.

Стоит обратить своё внимание на то, что регулятор не может самостоятельно менять свои обороты в асинхронных двигателях. Таким образом, напряжение будет полноценно регулироваться на коллекторном двигателе, который оборудован специальным щелочным узлом.

Как работает такое устройство?

Описанные ниже характеристики будет соответствовать большинству схем.

  1. Тиристорный регулятор общей мощности, принцип и особенности работы которого будут основаны на фазовости управления величиной напряжения, изменяет и общую мощность в приборах. Данная особенности заключена в том, что в нормальных производственных условиях на нагрузку могут воздействовать примерные показатели напряжения бытовой сети, которая будет меняться в соответствии с синусоидальным законом. Выше, при описании принципа функционирования работы тиристора было сказано о том, что любой тиристор включает в себя функционирование лишь в одном направлении, то есть осуществляет управление своей полуволной от синусоидов. Что же это может означать?
  2. Если при помощи такого прибора, как тиристор со временем подключать нагрузку в строго определённое время, то показатель действующего напряжения будет довольно низким, так как половина от напряжения (действующее значение, которое и воспроизводит нагрузку) будет намного меньше, чем световое. Такое явление можно рассмотреть на графиках движения.

При этом происходит определённая область, которая будет находиться под особым напряжением. Когда воздействие положительной полуволны окончится и начнётся новый период движения с отрицательно полуволной, то один из таких тиристоров начнёт закрываться, и в это же время откроется новый тиристор.

Вместо слов положительная и отрицательная волна стоит использовать первая и вторая (полуволна).

В то время как на схему начинает своё воздействие первая полуволна, происходит особая зарядка ёмкости С1, а также С2. Скорость их полной зарядки будет ограничена потенциометром R 5. Такой элемент будет полностью переменным, и при его помощи будет задаваться выходное напряжение. В тот момент, когда на поверхности конденсатора С1 появится нужное для открытия диристора VS 3 напряжения, весь динистор откроется, а через него начнёт проходить ток, при помощи которого откроется тиристор VS 1.

Во время пробоя динистра и образуется точка на общем графике. После того как значение напряжение перейдёт нулевую отметку, и схема будет находиться под воздействием второй полуволны, тиристор VS 1, закроется, а процесс будет повторяться, только уже для второго динистра, тиристора, а также конденсатора. Резисторы R 3 и R 3 нужны для ограничения общего тока управления, а R 1 и R 2 — для процесса термостабилизации всей схемы.

Принцип действия второй схемы будет точно такой же, но в ней будет происходить управление лишь одной из полуволн переменного тока. После того, как пользователь будет понимать принцип работы устройства и его общую схему строение, он сможет понять как собрать или же в случае необходимости починить тиристорный регулятор мощности самостоятельно.

Тиристорный регулятор напряжения своими руками

Нельзя сказать о том, что данная схема не обеспечит гальваническую развязку от источника питания, поэтому есть определённая опасность поражения электрическими разрядами тока. Это будет означать то, что не нужно касаться руками элементов регулятора.

Следует спроектировать конструкцию вашего прибора таким образом, чтобы по возможности вы смогли спрятать её в регулируемом устройстве, а также найти более свободное место внутри корпуса. Если регулируемое устройство будет расположено на стационарном уровне, то имеет определённой смысл осуществить его подключение через выключатель с особым регулятором уровня яркости света. Такое решение сможет частично обезопасить человека от поражения током, а также избавит его от необходимости поиска подходящего корпуса у прибора, обладает привлекательным внешним строением, а также создано с использованием промышленных технологий.

Способы регулирования фазового напряжения в сети

  1. Есть сразу несколько способов осуществления регуляции переменного напряжения в тиристорах: можно совершать пропуск или же запрещать выход на регуляторе целых четыре полупериода (либо периода) переменного напряжения. Можно включать не в начале совершения полупериода сетевого напряжения, а с совершением некоторой задержки. В течение данного времени напряжение на выходе из регулятора будет равняется отметки нуль, а общая мощность не будет передаваться на выход устройства. Вторую часть полупериода тиристор начнёт проводить ток и на выходе регулятора будет возникать особое входное напряжение.
  2. Время задержки в большинстве случаев именуют углом открывания тиристора, так как во время нулевого значения угла почти всё напряжение от входа будет переходить к выходу, только падение на открытой области тиристора начнёт теряться. Во время увеличения общего тиристорного угла регулятор напряжения будет значительно снижать выходной параметр напряжения.
  3. Регулировочная характеристика у такого прибора во время своей работы, во время активной нагрузки осуществляется особо интенсивно. При угле равному 90 градусов (электрических) на выходе из разъёма будет половина входного напряжения, а при общем угле в 180 электрических градусов на выходе будет показатель нуль.

На основе принципов и особенностей фазового регулирования напряжения можно построить определённые схемы регулирования, стабилизации, а в отдельных случаях с плавного пуска. Для осуществления более плавного пуска напряжение стоит со временем повышать от нуля до максимального показателя. Таким образом, во время открывания тиристора максимальный показатель значения должен изменяться до отметки нуль.

Схемы на тиристорах

Регулировать общую мощность паяльника можно довольно просто, если использовать для этого аналоговые или же цифровые паяльные станции. Последние довольно дорогие совершать использование, и собрать их, не имея особого опыта, довольно сложно. В то время как аналоговые приборы (считаются по своей сути регуляторами общей мощности) не составит труда создать самостоятельно.

Довольно простая схема прибора, которая поможет регулировать показатель мощности на паяльнике.

  1. VD — КД209 (либо близкие по его общим характеристикам).
  2. R 1 — сопротивление с особым номиналом в 15 кОм.
  3. R 2 — это резистор, который обладает особым показателем переменного тока около 30 кОм.
  4. Rn — это общая нагрузка (в этом случае вместо неё будет использован особый маятник).

Такое устройство для регуляции может контролировать не только положительный полупериод, по этой причине мощность паяльника будет в несколько раз меньше номинальной. Управляется такой тиристор с помощью специальной цепи, которая несёт в себе два сопротивления, а также ёмкость. Время зарядки конденсата (оно будет регулироваться особым сопротивлением R2) влияет на длительность открытия такого тиристора.

Двухфазный регулятор фазового угла SCR для резистивных и индуктивных нагрузок с контролем тока и защитой от перегрузки — POW-2-PA-CL

Libratherm предлагает готовый к использованию контроллер мощности SCR для электрических нагревательных нагрузок от 5 кВт (однофазный) до 360 кВт (трехфазный). Этот модуль тиристорного регулятора мощности состоит из подходящей модели пусковой платы LTC-12 или LTC-13, или LTC-15 или LTC-18, модулей SCR подходящего номинала, подключенных друг к другу (с электрически изолированным основанием, установленным на радиаторе, входом и выходом). зажимные соединители для тяжелых условий эксплуатации или алюминиевые / медные шины, полупроводниковые предохранители и термовыключатели.Вся сборка смонтирована на корпусе MS с порошковым покрытием, который, в свою очередь, может быть легко установлен внутри закрытой панели управления по желанию. Полная готовая к использованию панель управления с фазовым регулированием и подходящим ПИД-регулятором / программным регулятором температуры также может быть поставлена ​​в соответствии со спецификациями и требованиями пользователя. Для выпрямленного выхода постоянного тока сборка остается той же, за исключением того, что тиристоры подключаются в конфигурациях моста.

Основные характеристики:
    Цифровые карты розжига
  • для однофазных / двухфазных / трехфазных устройств проверены на практике более 25 лет.
  • Semikron производит модули SCR — серии SKKT используются для управления переменным током, а серии SKKT / SKKH используются для управления переменным током.
  • Автоматическое определение чередования фаз и автосинхронизация.
  • На радиаторах
  • установлены термисторы для защиты от перегрева и автоматического отключения зажигания в случае перегрева.
  • Встроенная функция ограничения тока и защиты от перегрузки по току для ограничения требуемого тока через нагреватели. Эта функция позволяет сэкономить на использовании внешних предохранителей.
  • Напряжение плавного пуска и плавного останова на нагрузке.
  • Отдельное вспомогательное питание 230 В переменного тока со встроенным фильтром RFI / EMI. Таким образом, электроника защищена от колебаний напряжения в сети и электрических помех RFI / EMI.
  • Модули
  • SCR защищены соответствующими демпфирующими устройствами RC и ограничителями перенапряжения.
  • Высокоскоростной охлаждающий вентилятор на шарикоподшипниках — для охлаждения тиристора.
  • Встроенный предохранитель для охлаждающего вентилятора и вспомогательного источника питания.
  • Функция управления током устраняет необходимость во внешнем предохранителе последовательно с нагрузкой.
  • Прочный металлический корпус и модульная конструкция — просты в установке и обслуживании.
  • Тиристоры
  • Libratherm проверены временем и проверены на практике во всех основных отраслях промышленности за последние 25+ лет.
  • В Индии и за рубежом было выполнено более 1000 инсталляций, и их число быстро растет.
  • Использование лучших по качеству компонентов, поскольку мы понимаем, что время простоя и стоимость обслуживания дороже, чем стоимость продукта.
Заявки:
Тиристорный регулятор мощности

имеет разнообразное применение и может использоваться с нагревательными элементами, такими как нихром, кантал, суперкантал, карбид кремния, молибден, инфракрасный свет, повышающий или понижающий трансформатор и т. Д.где требуется точный и точный контроль мощности и температуры. Существует значительная экономия электроэнергии по сравнению с системой регулирования температуры обычного контакторного типа. Тиристоры имеют множество прямых и косвенных преимуществ по сравнению с электромеханическими контакторами. Идеально подходит для резистивных, трансформаторных, индуктивных или нагревательных нагрузок, таких как карбид кремния и молибден, сопротивление которых значительно изменяется при повышении температуры.

Тиристорный регулятор мощности

— Ardeoh

· PDF 檔案

ТИРИСТОРНЫЙ РЕГУЛЯТОР МОЩНОСТИ серии W5 + -3 1 Базовая выходная мощность 3 1 7) Вход управляющего сигнала, базовая настройка выхода 8) Несколько соединений, только одно для внешней настройки VR + -M FS + -E3 E2 E1 NC COM NO AC2 AC1 M FS + -E3 E2 E1 NC COM NO AC2

Схема тиристорного регулятора мощности на одном и двух тиристорах Типовая схема сборки тиристорного регулятора мощности своими руками представлена ​​на рисунке ниже.Выходное напряжение для этой схемы составляет от 15 до 215 вольт, в случае использования этих

Тиристорные контроллеры могут работать в режиме фазового регулирования или в режиме периодического группового управления и иметь внутренний регулятор напряжения, тока и мощности. REOTRON EW 514 — однофазный тиристорный регулятор мощности для токов нагрузки до 6 или 8 А.

hidden 190 Middle Road, # 19-05 Fortune Center, Сингапур 188979. hidden +65 6846 8319. hidden [email protected] скрыто пн-пт 9-18, сб 9-13, вс закрыто

ОДНОФАЗНЫЙ РЕГУЛЯТОР МОЩНОСТИ ТИРИСТОРА серии MP11 (с функцией обратной связи) Функция настройки с помощью клавиш на передней панели 7-сегментный светодиодный дисплей, отображающий содержание настройки, значения входов / выходов и т. Д. Управляющий входной сигнал: Мульти-вход с текущим значением

Информация о доставке SAH Electronics отправляет товары только покупателям в Сербии.Мы можем экспортировать товары в другие страны, но для этого свяжитесь с нами по электронной почте или телефону. Все товары, заказанные до 14:00, будут доставлены в течение 24 часов. Заказы принимаем до 16.00 по рабочим

. Однофазные тиристорные (SCR) контроллеры мощности

Эти модульные тиристорные (SCR) контроллеры мощности можно легко настроить с помощью программного обеспечения практически для любого приложения. В эти сборки интегрированы быстродействующие предохранители, а также датчики напряжения, тока и мощности. Почувствуйте

· PDF 檔案

Регулятор мощности на основе тиристоров имеет разнообразное применение и может использоваться с нагревательными элементами, такими как нихром, вольфрам, кантал, инфракрасный и т. Д.где требуется точный и точный контроль мощности. Значительная экономия энергии по сравнению с

.

· PDF 檔案

III. Различные компоненты системы обучения тиристоров 1. Радиатор и вентилятор Осевой вентилятор определяется кривой, показанной ниже. Он может работать от источника питания с частотой 50 Гц или 60 Гц, но его характеристики могут немного отличаться, как показано на рисунке. Рис 2: Падение давления воздуха в сравнении с

Ассортимент тиристоров АББ включает фазовое управление (PCT) и двунаправленное управление (BCT), а также быстродействующие тиристоры и тиристоры с обратной проводимостью.Тиристоры АББ представляют собой устройства с прессовой упаковкой с номинальным напряжением от 1600 до 8 500 вольт и от 350 до 6 100 ампер.

Тиристорный регулятор мощности Compact. Легкий. Мощная серия. CHINO является ведущим производителем оборудования для управления технологическими процессами и поставляет тиристоры мирового класса во все части Индии при поддержке местных филиалов и

· PDF 檔案

3 4 Суффикс-код Спецификация MB0303KE140507 Тиристорный регулятор мощности TPR-3 (70 A / 100 A / 150 A / 200 A / 250 A / 320 A / 500 A) Благодарим вас за покупку продукта HANYOUNG.Пожалуйста, проверьте, является ли товар таким же, как вы заказали. Перед использованием

Тиристоры обычно используются в качестве регулируемых по фазе токовых клапанов для преобразования переменного тока в постоянный и наоборот, работающих на низких частотах (чаще всего около частоты сети переменного тока). В проводящем состоянии тиристоры имеют очень низкие потери, что делает их привлекательными для устройств

. Пусковая плата тиристора регулятора мощности

ST20 предназначена для управления трехфазным регулятором мощности. Он использует 32-битный высокопроизводительный микропроцессор промышленного класса, который объединяет с регулировкой напряжения разомкнутого контура и константой замкнутого контура

Предоставляет вам лучший ассортимент тиристорных контроллеров мощности SCR, таких как однофазный тиристорный контроллер мощности, двухфазный тиристорный контроллер мощности, однофазный тиристорный контроллер мощности Dydac, аналоговый трехфазный тиристорный контроллер мощности, трехфазный цифровой и аналоговый тиристорный контроллер мощности, тиристор ( SCR) Мощность

Регулятор мощности тиристорного регулятора мощности SCR 1, с различным режимом управления: контроль фазового угла и распределенное управление нулевым переходом.которые подходят для различных нагрузок и условий.

Производитель THYRISTOR POWER REGULATOR — тиристорные панели управления, предлагаемые Industrial Engineering Services, Сурат, Гуджарат. Industrial Engineering Services Nitin Bhatt No. 3/401, Ishita Park, Behind Sanghvi Tower Adajan Road, Adajan Patiya, Surat — 395009, Гуджарат, Индия

Тиристорные контроллеры мощности

, также известные как выпрямители с кремниевым управлением (SCR), управляют нагрузкой или мощностью, подаваемой нагрузкой. Они работают от однофазного или трехфазного переменного напряжения.香港 新界 葵涌 葵 昌 路 51 號 九龍 貿易 中心 一座 16 樓

Найдите подробную информацию о компаниях, предлагающих тиристорные регуляторы мощности по лучшим ценам. Перечисленные производители, поставщики, дилеры и экспортеры предлагают лучшие предложения для тиристорных регуляторов мощности. Этот сайт использует файлы cookie. Используя наш сайт, вы соглашаетесь с нашей политикой конфиденциальности. Закрыв этот

Тиристорный регулятор мощности. JK2226SF ~ JK3872SF — однофазный тиристорный регулятор мощности — гиперфункция JK3826S1, JK3842S1, JK3856S1, JK3872S1 — однофазный тиристорный регулятор мощности — защита JK3PSL-XXXXX, JK2PSL-XXXXX-трехфазный — низкий

Kunshan AOYI Electric Co., Ltd., Эксперты в области производства и экспорта твердотельных реле, тиристорных регуляторов мощности и еще 343 товаров. Проверенный поставщик CN Gold на Alibaba.com. Gold Supplier — это премиум-членство для поставщиков на Alibaba.com

.

мощный тиристорный регулятор мощности 1800 В, 23–34 долл. США / шт., Цзянсу, Китай, YZPST, YZPST-N350Sh28-2. Источник: Yangzhou Positioning Tech. Co., Ltd. на сайте Alibaba.com. Готовы к отправке на торговых выставках Услуги по продаже средств индивидуальной защиты на Alibaba

Дополнительная информация о цифровом тиристорном регуляторе мощности (W7) от Тайваньский цифровой тиристорный регулятор мощности (W7) поставщиков-LEAD SHINE INDUSTRIAL CO., LTD .. Основные характеристики Наш регулятор мощности с коммуникацией Modbus RS485 и 4-20 мА или 0-10 В (два

Тиристорный регулятор мощности

/ однофазный JB Series Контактный тиристорный регулятор мощности JB Series Серия JB — компактный и относительно недорогой однофазный тиристорный регулятор (без обратной связи). Номинальное напряжение от 20А до 100А, для вашего удобства доступны шесть типов

Что такое scr, что такое abb scr, sales abb scr Информация о компании Наше профессиональное агентство силовых электронных компонентов.Собираем известные мировые бренды, чтобы построить отечественный первоклассный «супермаркет» для силовых модулей.

Тиристорный регулятор мощности [TPR], цифровой тип, 1 фаза (id: 8526251), подробные сведения о качественном TPR, тиристоре, регуляторе можно найти на витрине магазина Woonyoung Co., Ltd. на EC21.com. Купите лучший тиристорный регулятор мощности [TPR], цифровой тип 1Phase с защитой условного депонирования покупателя.

W5-TP4V060-24J, Тиристорный регулятор мощности SIPIN, серия W5, трехпроводное трехфазное управление углом, лучшая цена в городе, гарантированно низкая цена! NEX Instrument Inc не является официальным дилером, агентом или партнером каких-либо дизайнеров, брендов или производителей

Шэньчжэнь ZXDL Technology Co., Ltd., Эксперты в области производства и экспорта промышленных тиристорных регуляторов мощности, трехфазных тиристорных регуляторов и еще 264 продуктов. Проверенный поставщик CN Gold на Alibaba.com. Gold Supplier — это премиум-членство за

7. Новый тиристорный регулятор мощности с низким уровнем гармоник, позволяющий исходному источнику уменьшать гармоники, снижать затраты, активные фильтры по цене около 1 А, 170–270 долларов США, этот тиристорный регулятор мощности с низким уровнем гармоник, если он 1/20 Цена. 3ø3Вт

Тиристорный регулятор мощности — это аббревиатура от тиристорного выпрямителя.Это мощный полупроводниковый прибор с четырехслойной структурой с тремя PN переходами, также известный как тиристор. Это одно из наиболее часто используемых полупроводниковых устройств из-за своего небольшого размера

Тиристорные регуляторы мощности для простых нагревательных приложений 11.03.2019 Продукция и услуги JUMO расширила свой обширный ассортимент высококачественных контроллеров мощности двумя сложными моделями начального уровня: JUMO TYA S201, однофазный тиристорный источник питания

Тиристорный регулятор мощности.62 лайка. Тиристорный регулятор мощности 1 фаза, 3 фазы Перейти к разделам этой страницы Специальные возможности Помощь Нажмите alt + /, чтобы открыть это меню Facebook Электронная почта или телефон Пароль Забыли аккаунт? Домой Сообщения Фото О сообществе или

Тиристорные контроллеры мощности

, также известные как выпрямители с кремниевым управлением (SCR), управляют нагрузкой или мощностью, подаваемой нагрузкой. Они работают от однофазного или трехфазного переменного напряжения. Электронный компонент имеет плюс

Pengertian Thyristor dan Jenis-jenisnya — Тиристор adalah komponen elektronika yang berfungsi sebagai saklar (переключатель) atau pengendali yang terbuat dari bahan semikonduktor.Тиристор ян секара экслусиф бертиндак себагай саклар иници пада умумня мемилики дуа

Лучший выбор тиристорных регуляторов мощности 2020 года, электронных компонентов и расходных материалов, товаров для дома, освещения и освещения, бытовой электроники и многого другого на 2020 год! Оцените первоклассные покупки по всему миру и отличное соотношение цены и качества на лучшие товары 2020 года на

.

Alibaba.com 에서 최고의 가격 으로 고품질 의 사이리스터 제조사 사이리스터 전력 조정기 공급자 및 사이리스터 을 찾기 제품 및 공급 업체: Alibaba.com 은 8017 사이리스터 전력 조정기 상품 을 제공 합니다.이중 에서 [类 1 比例] 는 사이리스터 이고, 3% 는 전압 조정기

Shimaden PAC27 Регулятор мощности тиристора PAC27P415-02000N100 Используется информация Condittion +++++. Этот блок полностью протестирован перед отправкой. Политика возврата Мы тщательно проверяем товар перед отправкой. Если вы обнаружили дефект при покупке, мы

REOTRON EW 514 — однофазный тиристорный регулятор мощности для токов нагрузки до 6 А. Управляющая электроника изолирована от сетевого напряжения. Мощность нагрузки регулируется тиристорами, работающими в режиме фазового регулирования.Сигнал установленного значения

Фото: Тиристоры широко используются в электронных схемах управления мощностью, подобных этому. Три соединения Итак, что такое тиристор? Это электронный компонент с тремя выводами, которые называются анодом (положительный вывод), катодом (отрицательный вывод) и затвором.

REOTRON EW 509 — однофазный тиристорный регулятор мощности для токов нагрузки до 15 А. Управляющая электроника изолирована от сетевого напряжения. Мощность нагрузки регулируется тиристорами, работающими в режиме фазового регулирования.Сигнал установленного значения может

Китайский высокоточный тиристорный регулятор мощности Интеллектуальный цифровой ЖК-дисплей Контроллер высокой мощности, Подробная информация о китайском регуляторе мощности, тиристорный регулятор от Высокоточный тиристорный регулятор мощности Интеллектуальный цифровой ЖК-дисплей Контроллер высокой мощности

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Тиристорный регулятор мощности TPR-3N TPR3N 70A по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! Что означает эта цена? Это цена (без учета платы за доставку и обработку

Списки компаний производителей, поставщиков и экспортеров тиристорных регуляторов мощности в Mumbai, र स टर प वर र ग टर व क र त, म, Maharashtra, а также их контактные данные и адреса.Найти здесь Тиристорный регулятор мощности, поставщики

Тиристорный регулятор мощности. 63 лайка. Тиристорный регулятор мощности 1 фаза, 3 фазы Перейти к разделам этой страницы Специальные возможности Помощь Нажмите alt + /, чтобы открыть это меню Facebook Электронная почта или телефон Пароль Забыли аккаунт? Домой Сообщения Фото О сообществе или

Найдите производителей тиристорных регуляторов мощности, поставщиков, экспортеров, оптовых торговцев и дистрибьюторов тиристорных регуляторов мощности в Мумбаи Махараштра Индия — Список компаний по продаже тиристорных регуляторов мощности из Мумбаи с каталогами, номерами телефонов и адресами

China Thyristor Regulator, Подробная информация о China Power Regulator, Current Regulator from 300A Thyristor Regulator — Shijiazhuang Dekun Electronic Technology Co., Ltd. Для поиска покупателей Продукты и поставщики Каталог продуктов Supplier Discovery Post

Тиристорный регулятор мощности переменного тока

и тиристорный регулятор мощности переменного тока онлайн Оптовики — выберите тиристорный регулятор мощности переменного тока из списка 1240 китайских производителей тиристорных регуляторов мощности переменного тока. На главную> Электрооборудование и материалы> Генераторы> Другие генераторы>

Предлагаемый регулятор используется в различных отраслях промышленности для управления высоким током или напряжением. Мы уверяем наших уважаемых клиентов, что предлагаемый регулятор проверяется по нескольким параметрам качества по нескольким аспектам качества.Этому тиристорному регулятору мощности можно помочь

Узнайте всю информацию о продукте United Automation Limited: тиристорных регуляторах мощности серии DMPR1-E. Свяжитесь с поставщиком или головной компанией напрямую, чтобы получить расценки, узнать цену или ближайшую точку продажи.

A&S Thyristor является мировым поставщиком VISHAY microBUCK, VISHAY Thyristor, VISHAY Diodes, VISHAY Rectifier, VISHAY SCR, VISHAY IGBT, A&S Thyristor и многих других. Сосредоточение на предоставлении высококачественных полупроводников и тиристоров.

хороший врач 日本

好歌 推薦 中文

Контроллеры мощности

SCR | Уотлоу

Твердотельные переключатели мощности

Watlow дополняют быстрое переключение, необходимое для ПИД-регуляторов температуры, и помогают обеспечить оптимальную производительность системы и срок службы. Они доступны в 1-фазной и 3-фазной / 2-фазной и 3-фазной конфигурациях, имеют концевые муфты с защитой от прикосновения, индикаторы входа, параметры срабатывания нулевого, случайного или фазового угла, номинальные значения от 18 до 1000 ампер и допустимое значение. Сертификаты, включая CE и UL® 508.Различные конфигурации предлагают номинальный ток короткого замыкания (SCCR) 200000 ампер, обширные возможности диагностики системы и нагревателя, отжиг нагревателя, встроенные радиаторы, встроенные предохранители, соответствие RoHS и последовательную связь.

Устройства переключения мощности

Watlow DIN-A-MITE® и E-SAFE II представляют собой удобные корпуса для монтажа на DIN-рейку и являются хорошей заменой ртутных реле.

Дополнительно EZ-ZONE ST предлагает интегрированный контроллер температуры и процесса с дополнительным ограничителем превышения и понижения температуры и контактором аварийного отключения.

Сведение к минимуму экстремальных температур приводит к меньшему расширению и сжатию нагревательного элемента и продлевает срок службы нагревателя. За счет сокращения временной базы, времени цикла включения резистивный нагреватель может обеспечить плавную и равномерную мощность.

Устройство регулирования мощности, которое вы используете в своей тепловой системе, определяет степень теплового отклонения. Например, электромеханический контактор
(ЭМС) и ртутное реле смещения ограничены в своей способности управлять тепловыми отклонениями.

Электромагнитная совместимость обычно работает с 30-секундной или более длительной временной базой, что позволяет увеличивать температурный скачок между точками выброса и спада.

Хотя более длительные настройки временной развертки приведут к увеличению срока службы контактора, срок службы нагревателя значительно сократится. Любые более короткие настройки временной развертки сократят срок службы контактора.

Ртутное реле смещения (MDR) с более коротким временем цикла от 3 до 15 секунд по-прежнему вызывает значительный скачок температуры, что снова приводит к сокращению срока службы нагревателя.

Для сравнения, твердотельные реле (SSR) могут работать с временной базой в одну секунду. Это уменьшает разницу температур между точками перерегулирования и спада и увеличивает срок службы нагревателя.

Контроллер мощности SCR с возможностью импульсного срабатывания, работающий с переменной временной разверткой менее одной секунды, эффективно исключает скачки температуры.

Контроллер мощности SCR с фазовым возбуждением, регулирующий мощность путем включения SCR в течение каждого полупериода, работает на 8.Развертка 3 миллисекунды, а также эффективно исключает температурный скачок.

Поскольку фазовый запуск может вызвать нежелательные электрические помехи, Watlow® рекомендует использовать переменную временную развертку — импульсное зажигание — для всех нагревателей Watlow. Эксплуатационные характеристики и срок службы нагревателя оказались равными.

Термальный тур

Контроллер температуры с двухпозиционным режимом управления имеет характеристику перерегулирования и недостижения при колебаниях относительно уставки.

Чем больше тепловой ход между температурой превышения и снижения температуры, тем больше тепловое расширение и сжатие провода элемента в электрическом нагревателе
.Это делает проволоку более хрупкой, заставляет ее дышать и окисляться. Деформационное упрочнение элемента приводит к поломке и выходу нагревателя из строя.

Использование контроллеров SCR в технологическом процессе исключает перерегулирование и падение напряжения, что обеспечивает долгий срок службы нагревателя и лучшую производительность вашей системы.

тиристоры Watlow: значительно увеличивают срок службы нагревателя

По мере того, как частота циклов с временной разверткой превышает одну секунду, они становятся более опасными для нагревательного элемента. Более быстрое переключение не вызывает такого большого расширения или сжатия проволоки элемента.SCR, срабатывающие менее одной секунды, стабилизируют температуру элемента и увеличивают срок службы нагревателя.

Чтобы проиллюстрировать это, компания Watlow провела испытание на срок службы нагревателя, в ходе которого было выявлено влияние изменения временной развертки на срок службы резистивного нагревательного элемента. В тестовых моделях использовались идентичные картриджные нагреватели, термопары и регуляторы температуры. Единственной переменной был тип контроллера мощности: EMC, MDR и SCR, а также их минимальная временная частота цикла.

Нагреватели работали на открытом воздухе и при высоких температурах для ускорения выхода из строя.Результаты испытаний показали, что любое переключение в течение одной секунды значительно сокращает срок службы нагревателя. Использование SCR увеличило срок службы нагревателя в некоторых случаях до 20 и более раз.

тиристоры Watlow: более высокая допустимая удельная мощность

SCR продлевают срок службы нагревателя независимо от удельной мощности. Однако срок службы нагревателя вызывает наибольшее беспокойство при использовании нагревателей с более высокой температурой и более высокой плотностью мощности. Поскольку эти нагреватели создают больший перепад температур между элементом и оболочкой, чем нагреватели с более низкой плотностью мощности, они будут иметь более короткий срок службы.

Однако при работе с пропорциональным регулятором температуры и регулятором мощности SCR эта разница уменьшается, поскольку скачки температуры стабилизируются за счет более быстрой смены циклов. Поскольку SCR не позволяет температуре элемента повышаться до разрушительного уровня во время работы цикла, нагреватель с более высокой плотностью ватт выживет.

Watlow SCR: обеспечивают годы надежной службы

Поскольку контроллер мощности SCR представляет собой твердотельное устройство, нет присущих ему режимов износа, нет движущихся частей, которые необходимо заменить.SCR способен прослужить много лет, работая в кратчайшие сроки.

Практически безграничный срок службы SCR исключает время обслуживания и затраты на замену механических контакторов.

Схема тиристора и схемы переключения тиристора

В предыдущем уроке мы рассмотрели базовую конструкцию и работу кремниевого управляемого выпрямителя, более известного как тиристор. На этот раз мы рассмотрим, как можно использовать схемы переключения тиристоров и тиристоров для управления гораздо более крупными нагрузками, такими как лампы, двигатели, нагреватели и т. Д.

Ранее мы говорили, что для включения тиристора необходимо подать небольшой пусковой импульс тока (не непрерывный ток) на вывод затвора (G), когда тиристор находится в прямом положении. направление, то есть анод, (A) положительно по отношению к катоду (K), для возникновения рекуперативного защелкивания.

Типичный тиристор

Как правило, этот импульс запуска должен иметь длительность всего несколько микросекунд, но чем дольше применяется импульс затвора, тем быстрее происходит внутренний лавинный пробой и тем быстрее время включения тиристора, но максимальное значение затвора ток не должен быть превышен.После срабатывания и полной проводимости падение напряжения на тиристоре, от анода к катоду, остается достаточно постоянным и составляет около 1,0 В для всех значений анодного тока вплоть до его номинального значения.

Но помните, что как только тиристор начинает проводить, он продолжает проводить, даже без сигнала затвора, до тех пор, пока анодный ток не упадет ниже тока удержания устройств (I H ) и ниже этого значения он автоматически отключится. Тогда, в отличие от биполярных транзисторов и полевых транзисторов, тиристоры нельзя использовать для усиления или управляемого переключения.

Тиристоры — это полупроводниковые устройства, которые специально разработаны для использования в мощных коммутационных устройствах и не обладают возможностями усилителя. Тиристоры могут работать только в режиме переключения, действуя как разомкнутый или замкнутый переключатель. После запуска в проводимость клеммой затвора тиристор всегда будет проводить (пропускать ток). Поэтому в цепях постоянного тока и некоторых высокоиндуктивных цепях переменного тока необходимо искусственно уменьшать ток с помощью отдельного переключателя или цепи отключения.

Цепь тиристора постоянного тока

При подключении к источнику постоянного тока, тиристор можно использовать в качестве переключателя постоянного тока для управления большими токами постоянного тока и нагрузками. При использовании тиристора в качестве переключателя он ведет себя как электронная защелка, потому что после активации он остается в состоянии «ВКЛ» до тех пор, пока не будет сброшен вручную. Рассмотрим схему тиристора постоянного тока ниже.

Цепь переключения тиристоров постоянного тока

Эта простая схема включения-выключения тиристора использует тиристор в качестве переключателя для управления лампой, но ее также можно использовать в качестве схемы управления включением-выключением для двигателя, нагревателя или какой-либо другой такой нагрузки постоянного тока.Тиристор имеет прямое смещение и запускается в проводимость путем кратковременного замыкания нормально разомкнутой кнопки «ВКЛ», S 1 , которая подключает вывод затвора к источнику постоянного тока через резистор затвора, R G , тем самым позволяя току течь. в ворота. Если значение R G установлено слишком высоким по отношению к напряжению питания, тиристор может не сработать.

После того, как цепь была переведена в положение «ON», она автоматически фиксируется и остается в состоянии «ON» даже при отпускании кнопки, при условии, что ток нагрузки превышает ток фиксации тиристоров.Дополнительные операции с кнопкой, S 1 не будут влиять на состояние цепей, поскольку после «фиксации» ворота теряют всякое управление. Теперь тиристор полностью включен (проводит), позволяя току полной нагрузки проходить через устройство в прямом направлении и обратно к источнику питания от батареи.

Одним из основных преимуществ использования тиристора в качестве переключателя в цепи постоянного тока является то, что он имеет очень высокий коэффициент усиления по току. Тиристор — это устройство , управляемое током, потому что небольшой ток затвора может управлять гораздо большим анодным током.

Резистор затвор-катод R GK обычно используется для снижения чувствительности затвора и увеличения его способности dv / dt, что предотвращает ложное срабатывание устройства.

Поскольку тиристор автоматически перешел в состояние «ВКЛ», сброс схемы можно выполнить только путем отключения питания и уменьшения анодного тока до значения ниже минимального удерживающего тока тиристора (I H ).

При открытии нормально замкнутой кнопки «ВЫКЛ» S 2 размыкает цепь, уменьшая ток цепи, протекающий через тиристор , до нуля, тем самым заставляя его отключаться до повторного применения другого сигнала затвора.

Однако одним из недостатков этой конструкции тиристорной схемы постоянного тока является то, что механический нормально замкнутый выключатель S 2 должен быть достаточно большим, чтобы обрабатывать мощность схемы, протекающую через тиристор и лампу, когда контакты открыт. В таком случае мы могли бы просто заменить тиристор большим механическим переключателем. Один из способов преодолеть эту проблему и уменьшить потребность в более крупном и надежном переключателе «ВЫКЛ» — это подключить переключатель параллельно тиристору, как показано.

Альтернативная схема тиристора постоянного тока

Здесь тиристорный переключатель получает необходимое напряжение на клеммах и импульсный сигнал затвора, как и раньше, но более крупный нормально замкнутый переключатель предыдущей схемы был заменен нормально разомкнутым переключателем меньшего размера, параллельным тиристору. Активация переключателя S 2 на мгновение вызывает короткое замыкание между анодом и катодом тиристоров, останавливая электропроводность устройства, уменьшая ток удержания ниже его минимального значения.

Цепь тиристора переменного тока

При подключении к источнику переменного тока переменного тока, тиристор ведет себя иначе, чем в предыдущей схеме, подключенной постоянным током. Это связано с тем, что мощность переменного тока периодически меняет полярность, и поэтому любой тиристор, используемый в цепи переменного тока, будет автоматически смещен в обратном направлении, что приведет к его отключению в течение половины каждого цикла. Рассмотрим схему тиристора переменного тока ниже.

Цепь тиристора переменного тока

Вышеупомянутая схема включения тиристора аналогична схеме SCR постоянного тока, за исключением отсутствия дополнительного переключателя «ВЫКЛ» и включения диода D 1 , который предотвращает обратное смещение, приложенное к затвору.Во время положительного полупериода синусоидального сигнала устройство смещено в прямом направлении, но при разомкнутом переключателе S 1 ток нулевого затвора подается на тиристор, и он остается в положении «ВЫКЛ». В отрицательном полупериоде устройство смещено в обратном направлении и будет оставаться в состоянии «ВЫКЛ» независимо от состояния переключателя S 1 .

Если переключатель S 1 замкнут, в начале каждого положительного полупериода тиристор полностью выключен, но вскоре после этого на затворе появится достаточное положительное пусковое напряжение и, следовательно, ток, присутствующий на затворе, чтобы повернуть тиристор и лампу. «НА».

Тиристор теперь зафиксирован — «ВКЛ» на время положительного полупериода и автоматически выключится снова, когда положительный полупериод закончится и анодный ток упадет ниже значения тока удержания.

Во время следующего отрицательного полупериода устройство все равно полностью «ВЫКЛЮЧЕНО» до следующего положительного полупериода, когда процесс повторяется и тиристор снова работает, пока переключатель замкнут.

Тогда в этом состоянии лампа будет получать только половину доступной мощности от источника переменного тока, поскольку тиристор действует как выпрямительный диод и проводит ток только в течение положительных полупериодов, когда он смещен в прямом направлении.Тиристор продолжает подавать половину мощности на лампу до размыкания переключателя.

Если бы можно было быстро переключать переключатель S 1 в положение ВКЛ и ВЫКЛ, так, чтобы тиристор получал свой сигнал затвора в точке «пика» (90 o ) каждого положительного полупериода, устройство могло бы проводить только в течение одна половина положительного полупериода. Другими словами, проводимость будет иметь место только в течение половины половины синусоидальной волны, и это условие приведет к тому, что лампа будет получать «одну четверть» или четверть всей мощности, доступной от источника переменного тока.

Путем точного изменения временного соотношения между импульсом затвора и положительным полупериодом можно заставить тиристор подавать любой процент мощности, необходимый для нагрузки, от 0% до 50%. Очевидно, что при использовании этой конфигурации схемы она не может подавать на лампу более 50% мощности, потому что она не может проводить во время отрицательных полупериодов, когда она смещена в обратном направлении. Рассмотрим схему ниже.

Полуволновое управление фазой

Фазовое управление является наиболее распространенной формой тиристорного управления мощностью переменного тока, и базовая схема управления фазой переменного тока может быть построена, как показано выше.Здесь напряжение затвора тиристоров выводится из цепи зарядки RC через триггерный диод D 1 .

Во время положительного полупериода, когда тиристор смещен в прямом направлении, конденсатор C заряжается через резистор R 1 в соответствии с напряжением питания переменного тока. Затвор активируется только тогда, когда напряжение в точке А поднимается достаточно, чтобы вызвать проводимость триггерного диода D 1 , и конденсатор разряжается на затвор тиристора, переводя его в состояние «ВКЛ». Продолжительность положительной половины цикла, в которой начинается проводимость, регулируется постоянной времени RC, установленной переменным резистором R 1 .

Увеличение значения R 1 приводит к задержке напряжения срабатывания и тока, подаваемого на затвор тиристора, что, в свою очередь, вызывает задержку во времени проводимости устройства. В результате доля полупериода, в течение которого устройство проводит, может регулироваться в диапазоне от 0 до 180 o , что означает, что можно регулировать среднюю мощность, рассеиваемую лампой. Однако тиристор является однонаправленным устройством, поэтому в течение каждого положительного полупериода может подаваться не более 50% мощности.

Существует множество способов добиться 100% -ного двухполупериодного управления переменным током с помощью «тиристоров». Один из способов — включить один тиристор в схему диодного моста выпрямителя, которая преобразует переменный ток в однонаправленный ток через тиристор, в то время как более распространенный метод — использовать два тиристора, соединенных обратно параллельно. Более практичным подходом является использование одного симистора , поскольку это устройство может срабатывать в обоих направлениях, что делает их пригодными для коммутации переменного тока.

Тиристорный регулятор мощности

Тиристорный регулятор мощности

TPS — это мощный трехфазный блок питания для управления напряжением, подаваемым на индуктивные или резистивные нагревательные элементы. Это мощная цифровая система питания с переходом через нуль и фазовой регулировкой.

до 6,6 кВ, 500 А

MV-TPS — это сверхмощный, полностью цифровой, трехфазный блок питания с переходом через нуль и фазовым управлением для всех типов резистивных нагрузок.

MV-TPS предназначен для управления напряжением в системах нагрева среднего напряжения. Использование тиристорного регулятора мощности среднего напряжения Solcon значительно сокращает количество необходимого кабеля, размер нагревательных элементов и размер шкафов электрооборудования и экономит дорогостоящие понижающие трансформаторы и распределительное устройство по сравнению с системой низкого напряжения.

Преимущество TPS:

  • Полностью цифровой
  • Контроль фазы и переход через нуль
  • Ток: 75-1500А (обратитесь к нам для получения более высокого номинала)
  • Напряжение: 230-1000 В, 50/60 Гц
  • Метод охлаждения: принудительный воздух
  • Окружающий. Температура: 0 — 50ºC
  • Непрерывный режим
  • Одно-, двух- или трехфазное управление
  • Три КТ
  • Вход 0-10 В постоянного тока, 4-20 мА или 0-20 мА
  • Связь RS-485
  • Отключение нагрузки — синхронизация
  • ЖК-дисплей (2 строки по 16 символов)
  • Светодиоды: ВКЛ, Пуск, Стоп, Авария, Отключение

Полностью цифровой тиристорный контроллер мощности

Типичные области применения:

  • Нефть и газ
  • Пластик
  • Стекло
  • Краска
  • Бумага
  • Термическая обработка
  • Металлургия
  • Полупроводники, технологическое оборудование
  • ОВК
  • Обогреватели
  • Электролиз
  • Многозонный обогрев (нагреватель / фаза)
  • Устройства контролируемые напряжением
  • Диммеры
  • Трансформаторы для низкоомных нагрузок
  • Разнообразие резистивных и индуктивных нагрузок

3-фазный 3-проводной регулятор мощности SCR

Существующие обзоры 3-фазного 3-проводного регулятора мощности SCR

Может ли трехфазный трехпроводной регулятор мощности поддерживать стабильную силу тока

Интересно о 3-фазном 3-проводном регуляторе мощности scr.Это говорит о регулировании мощности и напряжения. Означает ли это, что он хорошо поддерживает постоянную силу тока?

Из: Bjorn | Дата: 07.05.2021

Был ли этот обзор полезным? да Нет (0/0)

Регулятор мощности используется для регулировки мощности и напряжения оборудования нагревательного термостата и энергосистемы, а также для контроля температуры.Но стабильность тока связана с входным напряжением.

Информация о трехфазном трехпроводном регуляторе мощности

Интересно о 3-фазном 3-проводном регуляторе мощности scr.Это говорит о регулировании мощности и напряжения.

Из: Рик | Дата: 23.07.2021

Был ли этот обзор полезным? да Нет (0/0)

Регулятор мощности используется для регулировки мощности и напряжения оборудования нагревательного термостата и энергосистемы, а также для контроля температуры.Но стабильность тока связана с входным напряжением.

Цифровой тиристорный регулятор мощности | Taiwantrade.com

Цифровой тиристорный регулятор мощности

Основные характеристики

Наш регулятор мощности с коммуникацией Modbus RS485 и 4-20 мА или 0-10 В (две функции выбирают одну).Он может отображать данные для напряжения (RMS), тока (RMS) и мощности (RMS).

ХАРАКТЕРИСТИКИ:

  • Трехфазное напряжение (RMS), ток (RMS) и может отображаться
  • Специальный режим управления с постоянным напряжением (RMS), предельным током (RMS), постоянным током (RMS), постоянным мощность (RMS).
  • С функцией запуска фазы и цикла перехода через ноль
  • С сигнальным контактом RUN и STOP
  • Панель, открывающаяся вниз, легко заменяется предохранителем.
  • Верхняя и нижняя экранирующие крышки предназначены для обеспечения безопасности и стильного внешнего вида, а также просты в установке проводов.
  • Использование европейского съемного разъема управляющего сигнала для легкой замены без повторного монтажа проводки.
  • Он содержит быстродействующие предохранители для предотвращения повреждения основных компонентов при возникновении аномалий, освобождая внешнюю проводку и уменьшая пространство для установки.
  • Цепь запуска и основная плата спроектированы отдельно, чтобы избежать повреждения главной платы при неисправности главной цепи.
  • Автоматическое определение частоты сети в диапазоне 45 ~ 65 Гц. Нет необходимости выбирать переключатель.
  • Цифровой блок управления может отображать информацию в реальном времени и прост в эксплуатации. Он может вытягиваться наружу и может быть альтернативным напряжением, током или таблицей отображения мощности.
  • Режим с напряжением (RMS), током (RMS), мощностью (RMS).
  • Он может подключать 250 устройств с помощью связи RS485 (MODBUS RTU).
  • Он может равномерно распределять мощность с помощью нескольких функций подключения.
  • Цифровой пульт оператора может устанавливать параметры. (входной процент, выходной процент… ..)
  • Входное разрешение 10 бит, выходное разрешение 0.1%, чтобы клиенты могли лучше удовлетворить спрос, можно установить различные параметры.
  • Он может добавить связь RS485, аналоговый выход (0-20 мА или 4-20 мА) и электронные контакты.
  • 4 ~ 20 мА, 1 ~ 5 В постоянного тока, 2 ~ 10 В постоянного тока, 0 ~ 20 мА, 0 ~ 5 В постоянного тока, 0 ~ 10 В постоянного тока, точки сухого контакта и т. Д., И все управляющие сигналы готовы к использованию.
  • Два входа аналогового сигнала могут быть запрограммированы для ряда функций: ненормальное реверсирование, процент выхода, максимальный предел выхода, настройка ручного управления, переключатель настройки ручного и автоматического управления
  • Девять режимов управления: пропорциональный выход фазового управления, выборка цикла пересечения нуля , Выборка времени перехода через ноль, Начало фазы для выборки цикла, Начало фазы для выборки времени, Постоянное напряжение фазы, Ток ограничения фазы, Постоянный ток фазы, Постоянная мощность фазы.Он может подойти для всех случаев и удовлетворить ваши требования.
  • Уведомление об ошибке: перегорел предохранитель, перегрузка по току, перегрев, ошибка датчика температуры, обнаружение низкого тока, трехфазный дисбаланс нагрузки, ошибка EEPROM, ошибка связи, внешн. Он может предлагать оперативную защиту от исключений и отслеживать отклонения от нормы.
  • Многофункциональный сухой контакт: ненормальный сухой контакт (нормально открытый), ненормальный сухой контакт (нормально закрытый), рабочий выходной контакт.


Последнее обновление: 2021-04-16 Загрузка…

Ваш запрос отправлен

Шаг 1 Заполните форму Шаг 2 Завершение

Мистер Джонсон, ПРОМЫШЛЕННАЯ КО. ЛИДЕРА, ЛТД.

Требуется сообщение 0 /1500

Форматы файлов: htm, html, doc, docx, pdf, txt, jpg, gif, png, odt, ods.Максимум 3 файла (всего 10 МБ).

Общий размер: 0

{{/если}} {{#ifCond ttLoginType 3}}

Подтвердите пароль

{{/ ifCond}} {{#if isLogin}} Просмотр и изменение {{/если}}

Порекомендуйте других поставщиков, если этот поставщик не отвечает.

Пожалуйста, заполните все обязательные поля.

хорошо .

Добавить комментарий

Ваш адрес email не будет опубликован.
