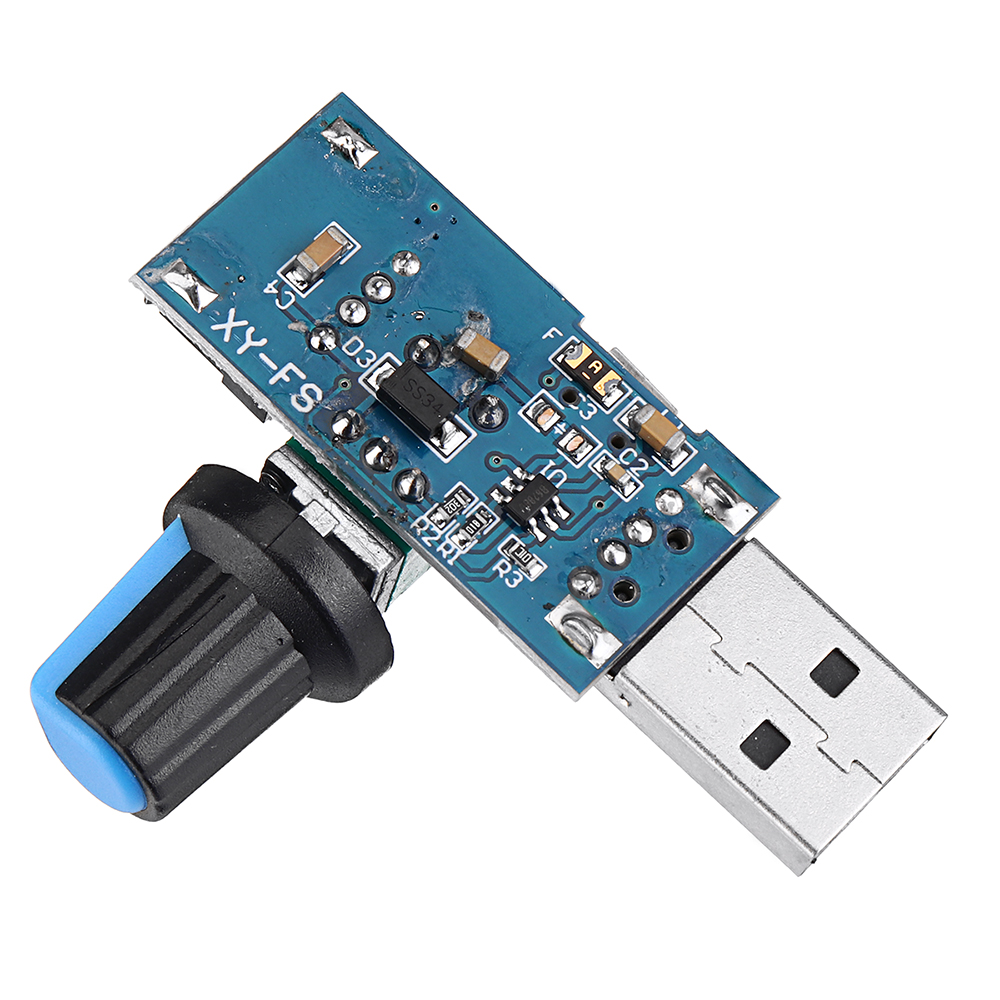

Что такое регулятор напряжения постоянного тока

Регулятор напряжения постоянного тока — это электронное устройство, которое позволяет изменять и стабилизировать выходное напряжение при подключении к источнику постоянного тока. Основные функции регулятора:

• Преобразование входного напряжения в требуемое выходное
• Стабилизация выходного напряжения при колебаниях входного
• Защита нагрузки от перенапряжения
• Ограничение выходного тока

Регуляторы напряжения широко применяются в различных электронных устройствах и системах электропитания для обеспечения стабильного напряжения питания компонентов.

Основные виды регуляторов напряжения постоянного тока

Существует несколько основных типов регуляторов напряжения постоянного тока:

1. Линейные регуляторы

Линейные регуляторы работают по принципу переменного сопротивления, рассеивая избыточную мощность в виде тепла. Основные виды:

• Параметрические стабилизаторы на стабилитронах
• Компенсационные стабилизаторы на транзисторах
• Интегральные линейные стабилизаторы (серии 78xx, LM317 и др.)

2. Импульсные регуляторы

Импульсные регуляторы работают на высокой частоте, используя ШИМ для регулирования выходного напряжения. Основные типы:

• Понижающие (buck)
• Повышающие (boost)
• Инвертирующие (buck-boost)

3. Высоковольтные регуляторы

Предназначены для работы с высоким входным напряжением (сотни и тысячи вольт). Применяются специальные схемотехнические решения.

Принцип работы регулятора напряжения постоянного тока

Рассмотрим базовый принцип работы регулятора напряжения на примере линейного стабилизатора:

1. На вход регулятора подается нестабилизированное напряжение
2. Проходной транзистор работает как управляемое сопротивление
3. Схема обратной связи сравнивает выходное напряжение с опорным
4. При отклонении выходного напряжения меняется управляющий сигнал транзистора
5. Транзистор изменяет свое сопротивление, стабилизируя выходное напряжение

Таким образом обеспечивается поддержание заданного выходного напряжения при колебаниях входного и изменении нагрузки.

Основные схемы регуляторов напряжения постоянного тока

Рассмотрим несколько базовых схем регуляторов напряжения постоянного тока:

1. Параметрический стабилизатор на стабилитроне

Простейшая схема стабилизатора напряжения:

«`text +Vin | R | +——+——+ | | +-+ +-+ | | | | |Z| _|_|_ | | ___ +-+ | | | +——+——+ | GND «`

Где:

• Vin — входное напряжение
• R — ограничивающий резистор
• Z — стабилитрон

Принцип работы: при повышении входного напряжения увеличивается ток через стабилитрон, поддерживая постоянное напряжение на нем.

2. Линейный стабилизатор на транзисторе

Более сложная схема с лучшей стабилизацией:

«`text +Vin | +-+ | | |T| | | +-+ | +—+—+ | | | +-+ +-+ +-+ |R| |Z| |R| | | | | | | +-+ +-+ +-+ | | | +—+—+ | GND «`

Где:

• T — регулирующий транзистор
• Z — опорный стабилитрон
• R — резисторы делителя напряжения

Принцип работы: транзистор работает как управляемое сопротивление, поддерживая постоянное выходное напряжение при изменении входного или нагрузки.

3. Импульсный понижающий преобразователь

Схема импульсного понижающего преобразователя (buck converter):

«`text +Vin | +-+-+ | | -+- -+- S D | | +—+—+ | | +-+ | |L| | +-+ | | | +—+ | | +-+ +-+ |C| |R| | | | | +-+ +-+ | | GND GND «`

Где:

• S — силовой ключ (транзистор)
• D — диод
• L — катушка индуктивности
• C — выходной конденсатор
• R — нагрузка

Принцип работы: транзистор периодически коммутирует входное напряжение, а LC-фильтр сглаживает импульсы, формируя постоянное выходное напряжение.

Применение регуляторов напряжения постоянного тока

Регуляторы напряжения постоянного тока широко используются в различных областях:

• Бытовая электроника (смартфоны, ноутбуки, телевизоры)
• Промышленное оборудование
• Автомобильная электроника
• Системы электропитания
• Зарядные устройства
• Светодиодное освещение
• Измерительное оборудование
• Системы автоматики и управления

Практически любое электронное устройство содержит один или несколько регуляторов напряжения для обеспечения стабильного питания внутренних компонентов.

Как выбрать регулятор напряжения постоянного тока

При выборе регулятора напряжения необходимо учитывать следующие параметры:

1. Диапазон входных напряжений
2. Требуемое выходное напряжение
3. Максимальный выходной ток
4. КПД преобразования
5. Точность стабилизации
6. Уровень пульсаций выходного напряжения
7. Температурный диапазон работы
8. Габариты и способ монтажа
9. Наличие защитных функций
10. Стоимость

Для маломощных применений (до 1-2 Вт) часто используют линейные стабилизаторы из-за простоты и низкой стоимости. Для средних и высоких мощностей предпочтительны импульсные преобразователи из-за высокого КПД.

Преимущества и недостатки различных типов регуляторов

Рассмотрим основные плюсы и минусы распространенных типов регуляторов напряжения:

Линейные регуляторы

Преимущества:

• Простота схемы
• Низкий уровень шумов и пульсаций
• Быстрый отклик на изменение нагрузки
• Низкая стоимость

Недостатки:

• Низкий КПД при большой разнице входного и выходного напряжений
• Значительное тепловыделение
• Только понижающее преобразование

Импульсные регуляторы

Преимущества:

• Высокий КПД (до 95% и выше)
• Возможность повышающего и понижающего преобразования
• Малые габариты и вес
• Широкий диапазон входных напряжений

Недостатки:

• Более сложная схемотехника
• Наличие высокочастотных помех
• Более высокая стоимость компонентов

Выбор типа регулятора зависит от конкретного применения и требований к устройству.

cxema.org — Регулятор напряжения для постоянного тока

Недавно потребовалось собрать регулятор оборотов электродвигателя, который питается от постоянного тока 180-200 вольт с мощностью 500 Ватт. Долго рыл свои архивы, потом обратился к гуглу, похоже ничего подобного никто никогда не делал . Был вариант использовать трансформаторную развязку с двумя вторичными обмотками 220 Вольт, притом на первичной цепи установить диммер и все дела. С другой стороны транс на 500 ватт с двумя обмотками на 220 Вольт редкий, да еще и габариты и стоимость… Был вариант перемотать транс от бесперебойника, но разобрать, перемотать…. просто лень. Поэтому было решено дополнить схему диммера диодным мостом. В итоге получился довольно хороший регулятор мощности для нагрузок, которые питаются постоянного тока, думаю у многих возникала эта проблема.

В качестве моста был задействован готовый диодный выпрямитель на 4 Ампер, сполна хватит для запитки 500 ваттного движка. Симистор использовал DB3, можно и отечественный Kh202А, хотя он раза в 5 больше импортного сородича. В общем все заработало с первого раза без каких-либо проблем. К устройству можно подключать нагрузки до 800 ватт, дальше нужно менять мост на более мощный, ну а симистор думаю продержится, если нужно питать более мощные нагрузки, то нужно заменить мост и симистор.

При выборе моста учитывайте, что он выпрямляет сетевое напряжение, следовательно мост нужен с обратным напряжением 400-1000 Вольт, а если нет моста, не беда — всегда его можно сделать из 4-х выпрямительных диодов, но обязательно смотреть на параметры диодов (ток/напряжение).

Переменным резистором регулируем выходное напряжение , все резисторы 0,25 или 0,5 ватт.

Но увы не удалось скинуть минимальное выходное напряжение нашей схемы ниже 50 Вольт, максимальное 200 Вольт.

ОСТОРОЖНО!

Схема не имеет гальванической развязки с сетью и на выходе опасное для жизни напряжение! Во время первого запуска схемы обязательно в разрыв одному из сетевых проводов подключить лампу накаливания 40-60 Вт (220 Вольт).

Видео с работой

С уважением — АКА КАСЬЯН

RDC2-0024a, Одноканальный ШИМ регулятор мощности

Описание

Модуль предназначен для плавной регулировки напряжения постоянного тока. Регулировка производится потенциометром, расположенном на плате. В отличии от обычных ШИМ регуляторов напряжения в модуле RDC2-0024 кроме изменения скважности импульсов также можно менять частоту импульсов, причем в очень широких пределах — от 300 Гц до 96 кГц. Это может пригодится для полного уменьшения влияния помех в зоне работы регулятора, например в бортовой сети автомобиля или для плавного, без мерцания регулирования мощных светодиодных прожекторов. А может в ваших лабораторных экспериментах, например с двигателями постоянного тока.

Широкий диапазон регулируемых напряжений (до 100В) позволяет использовать регулятор в большей линейке стандартных бортовых напряжений (12В, 24В, 48В …)
Особенно перспективным будет использование модуля в качестве регулятора яркости мощных LED лент, светодиодных ламп и прожекторов. Напряжение питания последних обычно составляет от 30 до 60В.

Характеристики:

Напряжение питания: 5 – 40 В
Максимальный ток: 5,6 A
Количество каналов ШИМ: 1
Изменение длительности импульса: 0…100 %
Шаг регулировки длительности импульса: 1 %
Частота ШИМ-сигнала: 24 значения от 300 Гц до 96 кГц
Сохранение настроек в энергонезависимой памяти: да
Установленные силовые ключи: 1
Независимое питание нагрузки каждого канала: да
Для управления внешним силовым ключом доступен логический сигнал ШИМ: напряжение 3,3 В. XP3 максимальный выходной ток 3 мА

Схема

Назначение разъемов и подключение нагрузок

Устройство не является генератором, оно регулятор. Микроконтроллер управляет затвором транзистора, открытый сток выведен для подключения нагрузки.
Например, нужно управлять яркостью лампы накаливания. Максимальная яркость (100%) при напряжении 24 В. Подключаем лампу по схеме, подавая на Vload 24 В. Выставляем резистором на индикаторе значение 50 — значит на лампе напряжение 50% от 24 В, т.е. 12 В, она светится с яркостью 50 %. Кнопкой устанавливается частота ШИМ-сигнала регулирования.
У модуля раздельная подача напряжение для самого модуля и для нагрузки, которое регулируется: контакты +Vin, GND — для питания самого модуля; контакты Vload, Rn, GND — для подключения нагрузки.

Это открытый проект! Лицензия, под которой он распространяется – Creative Commons — Attribution — Share Alike license.

Технические параметры

Количество каналов	1
Максимальный ток,А	5.6
Максимальное напряжение,В	200
Вид напряжения	DC
Регулирующий элемент	n-channel mosfet
Вес, г	35. 4

Техническая документация

Видео

2:11

Схема регулятора напряжения постоянного тока

8 основных схем регуляторов своими руками. Топ-6 марок регуляторов из Китая. 2 схемы. 4 Самых задаваемых вопроса про регуляторы напряжения.+ ТЕСТ для самоконтроля

Регулятор напряжения – это специализированный электротехнический прибор, предназначенный для плавного изменения или настройки напряжения, питающего электрическое устройство.

Важно помнить! Приборы этого типа предназначены для изменения и настройки питающего напряжения, а не тока. Ток регулируется полезной нагрузкой!

4 вопроса по теме регуляторов напряжения

1. Для чего нужен регулятор:

а) Изменение напряжения на выходе из прибора.

б) Разрывание цепи электрического тока

1. От чего зависит мощность регулятора:

а) От входного источника тока и от исполнительного органа

б) От размеров потребителя

1. Основные детали прибора, собираемые своими руками:

а) Стабилитрон и диод

б) Симистор и тиристор

1. Для чего нужны регуляторы 0-5 вольт:

а) Питать стабилизированным напряжением микросхемы

б) Ограничивать токопотребление электрических ламп

Ответы.

2 Самые распространенные схемы РН 0-220 вольт своими руками

Схема №1.

Самый простой и удобный в эксплуатации регулятор напряжения — это регулятор на тиристорах, включенных встречно. Это создаст выходной сигнал синусоидального вида требуемой величины.

СНиП 3.05.06-85

Входное напряжение величиной до 220в, через предохранитель поступает на нагрузку, а по второму проводнику, через кнопку включения синусоидальная полуволна попадает на катод и анод тиристоров VS1 и VS2. А через переменный резистор R2 производится регулировка выходного сигнала. Два диода VD1 и VD2, оставляют после себя только положительную полуволну, поступающую на управляющий электрод одного из тиристоров, что приводит к его открытию.

Важно! Чем выше токовый сигнал на ключе тиристора, тем сильнее он откроется, то есть тем больший ток сможет пропустить через себя.

Для контроля входного питания предусмотрена индикаторная лампочка, а для настройки выходного – вольтметр.

Схема №2.

Отличительная особенность этой схемы — замена двух тиристоров одним симистором. Это упрощает схему, делает ее компактней и проще в изготовлении.

В схеме, также присутствует предохранитель и кнопка включения, и регулировочный резистор R3, а управляет он базой симистора, это один из немногих полупроводниковых приборов с возможностью работать с переменным током. Ток, проходя через резистор R3, приобретает определенное значение, оно и будет управлять степенью открытия симистора. После этого оно выпрямляется на диодном мосту VD1 и через ограничивающий резистор попадает на ключевой электрод симистора VS2. Остальные элементы схемы, такие как конденсаторы С1,С2,С3 и С4 служат для гашения пульсаций входного сигнала и его фильтрации от посторонних шумов и частот нерегламентированной частоты.

Как избежать 3 частых ошибок при работе с симистором.

1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

3 Основных момента при изготовлении мощного РН и тока своими руками

Прибор управляет нагрузкой до 3000 ватт. Построен он на использовании мощного симистора, а затвором или ключом его управляет динистор.

Динистор – это тоже, что и симистор, только без управляющего вывода. Если симистор открывается и начинает пропускать через себя ток, когда на его базе возникает управляющее напряжение и остается открытым пока оно не пропадет, то динистор откроется, если между его анодом и катодом появится разность потенциалов выше барьера открытия. Он будет оставаться незапертым, пока между электродами не упадет ток ниже уровня запирания.

СНиП 3.05.06-85

Как только на управляющий электрод попадет положительный потенциал, он откроется и пропустит переменный ток, и чем сильнее будет этот сигнал, тем выше будет напряжение между его выводами, а значит и на нагрузке. Что бы регулировать степень открытия используется цепь развязки, состоящая из динистора VS1 и резисторов R3 и R4. Эта цепь устанавливает предельный ток на ключе симистора, а конденсаторы сглаживают пульсации на входном сигнале.

2 основных принципа при изготовлении РН 0-5 вольт

1. Для преобразования входного высокого потенциала в низкий постоянный используют специальные микросхемы серии LM.
2. Питание микросхем производится только постоянным током.

Рассмотрим эти принципы подробнее и разберем типовую схему регулятора.

Микросхемы серии LM предназначены для понижения высокого постоянного напряжения до низких значений. Для этого в корпусе прибора имеется 3 вывода:

• Первый вывод – входной сигнал.
• Второй вывод – выходной сигнал.
• Третий вывод – управляющий электрод.

Принцип работы прибора очень прост – входное высокое напряжение положительной величины, поступает на входной выход и затем преобразуется внутри микросхемы. Степень трансформации будет зависеть от силы и величины сигнала на управляющей «ножке». В соответствии с задающим импульсом на выходе будет создаваться положительное напряжение от 0 вольт до предельного для данной серии.

СНиП 3.05.06-85

Входное напряжение, величиной не выше 28 вольт и обязательно выпрямленное подается на схему. Взять его можно с вторичной обмотки силового трансформатора или с регулятора, работающего с высоким напряжением. После этого положительный потенциал поступает на вывод микросхемы 3. Конденсатор С1 сглаживает пульсацию входного сигнала. Переменный резистор R1 величиной 5000 ом задает выходной сигнал. Чем выше ток, который он пропускает через себя, тем выше больше открывается микросхема. Выходное напряжение 0-5 вольт снимается с выхода 2 и через сглаживающий конденсатор С2 попадает на нагрузку. Чем выше емкость конденсатор, тем ровнее оно на выходе.

Регулятор напряжения 0 — 220в

Топ 4 стабилизирующие микросхемы 0-5 вольт:

1. КР1157 – отечественная микросхема, с пределом по входному сигналу до 25 вольт и током нагрузки не выше 0.1 ампер.
2. 142ЕН5А – микросхема с максимальным выходным током 3 ампера, на вход подается не выше 15 вольт.
3. TS7805CZ – прибор с допустимыми токами до 1.5 ампер и повышенным входным напряжением до 40 вольт.
4. L4960 – импульсная микросхема с максимальным током нагрузки до 2. 5 А. Входной вольтаж не должен превышать 40 вольт.

РН на 2 транзисторах

Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.

СНиП 3.05.06-85

Ответы на 4 самых частых вопроса по регуляторам:

1. Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
2. От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
3. Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
4. Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.

4 Схемы РН своими руками и схема подключения

Коротко рассмотрим каждую из схем, особенности, преимущества.

Схема 1.

Очень простая схема для подключения и плавной регулировки паяльника. Используется, чтобы предотвратить разгорание и перегрев жала паяльника. В схеме используется мощный симистор, которым управляет цепочка тиристор-переменный резистор.

СНиП 3.05.06-85

Схема 2.

Схема основанная на использовании микросхемы фазового регулирования типа 1182ПМ1. Она управляет степенью открытия симистора, который управляет нагрузкой. Применяются для плавного регулирования степени светимости лампочек накаливания.

СНиП 3.05.06-85

Схема 3.

Простейшая схема регулирования накалом жала паяльника. Выполнена по очень компактной схеме с использованием легкодоступных компонентов. Управляет нагрузкой один тиристор, степень включения которого регулирует переменный резистор. Также присутствует диод, для защиты от обратного напряжения.

СНиП 3.05.06-85

Схема 4.

Схема, предназначенная для управления уровнем освещения в комнате. Может регулировать степень накала лампочки. Выполнена на основе одного тиристора, который управляется диммером. Поворотом ручки резистора, изменяется воздействие на ключевой вывод тиристора, что изменяет его пропускную способность по электрическому току.

СНиП 3.05.06-85

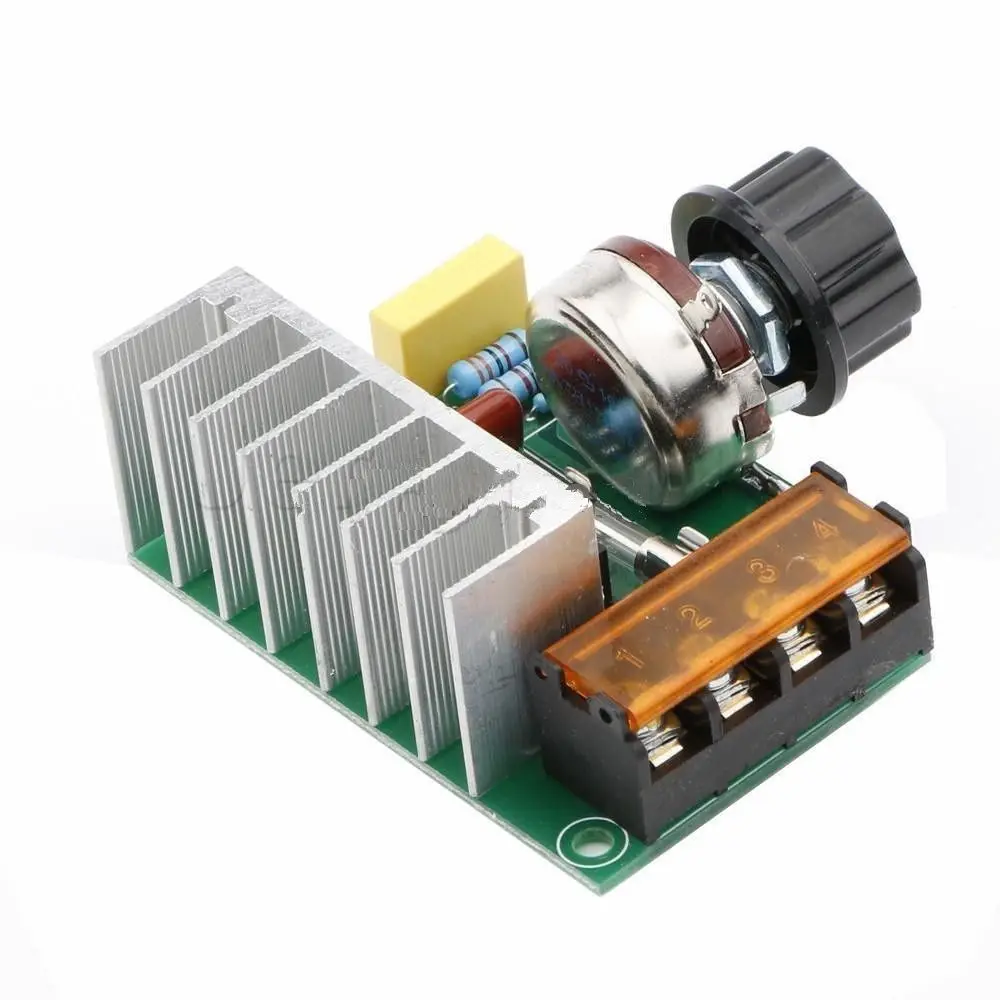

В наше время товары из Китая стали довольно популярной темой, от общей тенденции не отстают и китайские регуляторы напряжения. Рассмотрим самые популярные китайские модели и сравним их основные характеристики.

Название	Мощность	Напряжение стабилизации	Цена	Вес	Стоимость одного ватта
Module ME	4000 Вт	0-220 В	6. 68$	167 г	0.167$
SCR Регулятор	10 000 Вт	0-220 В	12.42$	254 г	0.124$
SCR Регулятор II	5 000 Вт	0-220 В	9.76$	187 г	0.195$
WayGat 4	4 000 Вт	0-220 В	4.68$	122 г	0.097$
Cnikesin	6 000 Вт	0-220 В	11.07$	155 г	0.185$
Great Wall	2 000 Вт	0-220 В	1.59$	87 г	0.080$

Существует возможность выбрать любой регулятор именно под свои требования и необходимости. В среднем один ватт полезной мощности стоит менее 20 центов, и это очень выгодная цена. Но все же, стоит обращать внимание на качество деталей и сборки, для товаров из Китая она по-прежнему остается очень низким.

Основной функцией регулятора тока является регулировка мощности нагрузки, при подключении к постоянному току напряжением от 10 до 75V и потреблении максимального тока не более 150А. Объектом подключения регулятора тока может быть прожектор, подключенный от автомобильной бортовой сети, электродвигатель постоянного тока или прочие.

Регулятор мощности постоянного тока.

В основе работы регулятора тока лежит принцип широтно-импульсной модуляции. Его основным элементом является мультивибратор с регулировкой скважности импульсов, буферного и выходного каскадов.

Сам мультивибратор выполнен на элементах D1.1 и D1.2. Он имеет регулируемую скважность импульсов на выходе. Частота импульсов мультивибратора приблизительно равна 100 Гц. Скважность импульсов регулируется в достаточно широком диапазоне. Так, в среднем положении переменного резистора R1 на выходе из него получите симметричные прямоугольные импульсы. Такое положение переменного резистора позволяет получать мощность отдаваемую в нагрузку на среднем уровне. Это объясняется тем, что полевой транзистор VT1 в течение контрольного участка времени будет одинаковое количество времени открыт и закрыт. Вращение ручки переменного резистора по сторонам приводит к изменению соотношения продолжительности открытого и закрытого состояния транзистора. Таким образом, это приводит к тому, что чем дольше открытое состояние, тем больше мощность в нагрузке и наоборот, более длительное закрытое состояние приводит к тому, что мощность, которая отдается в нагрузку уменьшается.

Мощный полевой транзистор IRFP260N служит для коммутации нагрузки. При этом он имеет относительно большую емкость затвора. Сопротивление затвора этого полевого транзистора практически бесконечно, поскольку он имеет большую емкость. Резкие изменения напряжения заметно проявляются на затворе, так как ток зарядки и разрядки затвора достаточно существенен. В случаях если в определенных устройствах процесс включение / выключение нагрузки происходит достаточно редко, то в цепь затвора можно подключить токоограничительный резистор. В то же время его не можно устанавливать импульсных схемах. В импульсных схемах увеличивается мощность выхода мультивибратора с помощью создания буферного каскада из четырех инверторов микросхемы К561ЛН2 (D1.3-D1.6).

Питание микросхемы происходит от параметрического стабилизатора VD3-R3-R4. Если предполагается работать с напряжением не более 20-25V можно КС512 заменить менее мощным стабилитроном, например, Д814Д, а вместе резисторов R3 и R4 установить один резистор имеющий сопротивление 1-2 кОм и мощность 0,125W.

1. Транзистор IRFP260N можно заменить на IRFP2907 (при этом выходной ток может быть до 200А), IRFP150N, IRFP3710.
2. Диоды 1N4148 также заменяются на КД522, КД521.
3. Стабилитрон КС512 заменяем любым стабилитроном на 10-15V средней или большой мощности.

Многие современные приборы имеют возможность регулировать свои параметры, в том числе значения тока и напряжения. За счет этого можно настроить любое устройство в соответствии с конкретными условиями эксплуатации. Для этих целей существует регулятор тока, выпускаемый в различных конфигурациях и конструкциях. Процесс регулировки может происходить как с постоянным, так и с переменным током.

Основными рабочими элементами регуляторов служат тиристоры, а также различные типы конденсаторов и резисторов. В высоковольтных устройствах дополнительно используются магнитные усилители. Модуляторы обеспечивают плавность регулировок, а специальные фильтры способствуют сглаживанию помех в цепи. В результате, электрический ток на выходе приобретает более высокую стабильность, чем на входе.

Регулятор тока и напряжения

Регуляторы постоянного и переменного тока имеют свои особенности и отличаются основными параметрами и характеристиками. Например, регулятор напряжения постоянного тока имеет более высокую проводимость, при минимальных потерях тепла. Основой прибора является тиристор диодного типа, обеспечивающий высокую подачу импульса за счет ускоренного преобразования напряжения. Резисторы, используемые в цепи, должны выдерживать значение сопротивления до 8 Ом. За счет этого снижаются тепловые потери, предохраняя модулятор от быстрого перегрева.

Регулятор постоянного тока может нормально функционировать при максимальной температуре 40 0 С. Этот фактор следует обязательно учитывать в процессе эксплуатации. Полевые транзисторы располагаются следом за тиристорами, поскольку они пропускают ток лишь в одном направлении. За счет этого отрицательное сопротивление будет сохраняться на уровне, не превышающем 8 Ом.

Основным отличием регулятора переменного тока является использование в его конструкции тиристоров исключительно триодного типа. Однако полевые транзисторы применяются такие же, как и в регуляторах постоянного тока. Конденсаторы, установленные в цепь, выполняют лишь стабилизирующие функции. Фильтры высокой частоты встречаются очень редко. Все проблемы, связанные с высокими температурами, решаются установкой импульсных преобразователей, расположенных следом за модуляторами. В регуляторах переменного тока, мощность которых не превышает 5 В, применяются фильтры с низкой частотой. Управление по катоду в таких приборах выполняется путем подавления входного напряжения.

Во время регулировок в сети должна быть обеспечена плавная стабилизация тока. При высоких нагрузках схема дополняется стабилитронами обратного направления. Для их соединения между собой используются транзисторы и дроссель. Таким образом, регулятор тока на транзисторе выполняет преобразование тока быстро и без потерь.

Следует отдельно остановиться на регуляторах тока, предназначенных для активных нагрузок. В схемах этих устройств используются тиристоры триодного типа, способные пропускать сигналы в обоих направлениях. Ток анода в цепи снижается в тот период, когда понижается и предельная частота данного устройства. Частота может колебаться в пределах, установленных для каждого прибора. От этого будет зависеть и максимальное выходное напряжение. Для обеспечения такого режима используются резисторы полевого типа и обычные конденсаторы, способные выдерживать сопротивление до 9 Ом.

Очень часто в таких регуляторах применяются импульсные стабилитроны, способные преодолевать высокую амплитуду электромагнитных колебаний. Иначе, в результате быстрого роста температуры транзисторов, они сразу же придут в нерабочее состояние.

Схема регулятора напряжения и тока

Прежде чем рассматривать схему регулятора напряжения, необходимо хотя-бы в общих чертах ознакомиться с принципом его работы. В качестве примера можно взять тиристорный регулятор напряжения, широко распространенный во многих схемах.

Основной деталью таких устройств, как регулятор сварочного тока является тиристор, который считается одним из мощных полупроводниковых устройств. Лучше всего он подходит для преобразователей энергии с высокой мощностью. Управление этим прибором имеет свою специфику: он открывается импульсом тока, а закрывается при падении тока почти до нулевой отметки, то есть ниже тока удержания. В связи с этим, тиристоры преимущественно используются для работы с переменным током.

Регулировать переменное напряжение с помощью тиристоров можно разными способами. Один из них основан на пропуске или запрете целых периодов или полупериодов на выход регулятора. В другом случае тиристор включается не в начале полупериода напряжения, а с небольшой задержкой. В это время напряжение на выходе будет нулевым, соответственно мощность не будет передаваться на выход. Во второй части полупериода тиристором уже будет проводиться ток и на выходе регулятора появится напряжение.

Время задержки известно еще и как угол открытия тиристора. Если он имеет нулевое значение, все входное напряжение будет попадать на выход, а падение напряжения на открытом тиристоре будет потеряно. Когда угол начинает увеличиваться, под действием тиристорного регулятора выходное напряжение будет снижаться. Следовательно, если угол, равен 90 электрическим градусам, на выходе будет лишь половина входного напряжения, если же угол составляет 180 градусов – выходное напряжение будет нулевым.

Принципы фазового регулирования позволяют создать не только регулятор тока и напряжения для зарядного устройства, но и схемы стабилизации, регулирования, а также плавного пуска. В последнем случае напряжение повышается постепенно, от нулевой отметки до максимального значения.

На основе физических свойств тиристоров была создана классическая схема регулятора тока. В случае применения охладителей для диодов и тиристора, полученный регулятор сможет отдавать в нагрузку до 10 А. Таким образом, при напряжении 220 вольт появляется возможность регулировки напряжения на нагрузке, мощностью 2,2 кВт.

Подобные устройства состоят всего из двух силовых компонентов – тиристора и диодного моста, рассчитанных на ток 10 А и напряжение 400 В. Диодный мост осуществляет превращение переменного напряжения в однополярное пульсирующее напряжение. Фазовая регулировка полупериодов выполняется с помощью тиристора.

Для параметрического стабилизатора, ограничивающего напряжение, используется два резистора и стабилитрон. Это напряжение подается на систему управления и составляет 15 вольт. Резисторы включаются последовательно, увеличивая тем самым пробивное напряжение и рассеиваемую мощность. На основании самых простых деталей можно легко изготовить самодельные регуляторы тока, схема которых будет довольно простой. В качестве конкретного примера стоит подробнее рассмотреть тиристорный регулятор сварочного тока.

Схема тиристорного регулятора сварочного тока

Принципы дуговой сварки известны всем, кто сталкивался со сварочными работами. Для получения сварочного соединения, требуется создать электрическую дугу. Она возникает в том момент, когда напряжение подается между сварочным электродом и свариваемым материалом. Под действием тока дуги металл расплавляется, образуя между торцами своеобразную расплавленную ванну. Когда шов остывает, обе металлические детали оказываются крепко соединенными между собой.

В нашей стране частота переменного тока составляет 50 Гц, фазное напряжение питания – 220 В. В каждом сварочном трансформаторе имеется две обмотки – первичная и вторичная. Напряжение вторичной обмотки трансформатора или вторичное напряжение составляет 70 В.

Сварка может проводиться в ручном или автоматическом режиме. В домашних условиях, когда создан регулятор тока и напряжения своими руками, сварочные работы выполняются ручным способом. Автоматическая сварка используется в промышленном производстве при больших объемах работ.

Ручная сварка имеет ряд параметров, подлежащих изменениям и регулировкам. Прежде всего, это касается силы сварочного тока и напряжения дуги. Кроме того, может изменяться скорость электрода, его марка и диаметр, а также количество проходов, требующихся на один шов. В связи с этим, большое значение имеет правильный выбор параметров и поддержание их оптимальных значений в течение всего сварочного процесса. Только таким образом можно обеспечить качественное сварное соединение.

Изменение силы тока при сварке может выполняться различными способами. Наиболее простой из них заключается в установке пассивных элементов во вторичной цепи. В этом случае используется последовательное включение в сварочную цепь резистора или дросселя. В результате, сила тока и напряжение дуги изменяется за счет сопротивления и вызванного им падения напряжения. Дополнительные резисторы позволяют смягчить вольтамперные характеристики источника питания. Они изготавливаются из нихромовой проволоки диаметром 5-10 мм. Данный способ чаще всего используется, когда требуется изготовить регулятор тока. Однако такая конструкция обладает небольшим диапазоном регулировок и сложностями перестройки параметров.

Следующий способ регулировок связан с переключением количества витков трансформаторных обмоток. За счет этого происходит изменение коэффициента трансформации. Данные регуляторы просты в изготовлении и эксплуатации, достаточно всего лишь сделать отводы при намотке витков. Для коммутации применяется переключатель, способный выдерживать большие значения тока и напряжения.

Нередко регулировки осуществляются путем изменения магнитного потока трансформатора. Этот способ также применяется, когда необходимо сделать регулятор тока своими руками. В этом случае для регулировки используется подвижность обмоток, изменение зазора или ввод магнитного шунта.

Простой и надежный регулятор постоянного тока для сварки и зарядки

Предлагается конструкция удобного и надёжного регулятора постоянного тока. Диапазон изменения им напряжения — от 0 до 0,86 U2, что позволяет использовать этот ценный прибор для различных целей. Например, для зарядки аккумуляторных батарей большой ёмкости, питания электронагревательных элементов, а главное — для проведения сварочных работ как обычным электродом, так и из нержавеющей стали, при плавной регулировке тока.

Принципиальная электрическая схема регулятора постоянного тока.

График, поясняющий работу силового блока, выполненного по однофазной мостовой несимметричной схеме (U2 — напряжение, поступающее со вторичной обмотки сварочного трансформатора, alpha — фаза открывания тиристора, t — время).

Регулятор может подключаться к любому сварочному трансформатору с напряжением вторичной обмотки U2=50. ..90В. Предлагаемая конструкция очень компактна. Общие габариты не превышают размеры обычного нерегулируемого выпрямителя типа «мостик» для сварки постоянным током.

Схема регулятора состоит из двух блоков: управления А и силового В. Причём первый представляет собой не что иное, как фазоимпульсный генератор. Выполнен он на базе аналога однопереходного транзистора, собранного из двух полупроводниковых приборов n-p-n и p-n-p типов. С помощью переменного резистора R2 регулируется постоянный ток конструкции.

В зависимости от положения движка R2 конденсатор С1 заряжается здесь до 6,9 В с различной скоростью. При превышении же этого напряжения транзисторы резко открываются. И С1 начинает разряжаться через них и обмотку импульсного трансформатора Т1.

Тиристор, к аноду которого подходит положительная полуволна (импульс передаётся через вторичные обмотки), при этом открывается.

В качестве импульсного можно использовать промышленные трёхобмоточные ТИ-3, ТИ-4, ТИ-5 с коэффициентом трансформации 1:1:1. И не только эти типы. Хорошие, например, результаты дает использование двух двухобмоточных трансформаторов ТИ-1 при последовательном соединении первичных обмоток.

Причём все названные типы ТИ позволяют изолировать генератор импульсов от управляющих электродов тиристоров.

Только есть одно «но». Мощность импульсов во вторичных обмотках ТИ недостаточна для включения соответствующих тиристоров во втором (см. схему), силовом блоке В. Выход из этой «конфликтной» ситуации был найден элементарный. Для включения мощных использованы маломощные тиристоры с высокой чувствительностью по управляющему электроду.

Силовой блок В выполнен по однофазной мостовой несимметричной схеме. То есть тиристоры трудятся здесь в одной фазе. А плечи на VD6 и VD7 при сварке работают как буферный диод.

Монтаж? Его можно выполнить и навесным, базируясь непосредственно на импульсном трансформаторе и других относительно «крупногабаритных» элементах схемы. Тем более что соединяемых в данную конструкцию радиодеталей, как говорится, минимум-миниморум.

Прибор начинает работать сразу, без каких-либо наладок. Соберите себе такой — не пожалеете.

А.ЧЕРНОВ, г. Саратов. Моделист-конструктор 1994 №9.

ZK-MG, ШИМ регулятор оборотов двигателя постоянного тока в корпусе

Описание ZK-MG, ШИМ регулятор оборотов двигателя постоянного тока в корпусе

 ШИМ контроллер двигателя  ZK-MG в корпусе. Регулирует скорость мотора, индицирует на цифровой дисплей мощность.

  1. Основные характеристики продукта:

1,1 оснащен контактами старт-стоп, и может быть подключен к внешним переключателем управления, чтобы удовлетворить различные требования к контролю вращения.

1,2 функция мягкого пуска двигателя. При запуске двигателя ток медленно увеличивается, и нет тока удара, который может эффективно защитить двигатель и продлить срок его службы

1,3 Рабочий цикл, верхний и нижний предел рабочего цикла и рабочая частота могут быть установлены для облегчения работы клиентов и использования их двигателей в соответствии с их рабочими характеристиками.

1,3 ручка цифрового кодировщика регулирует скорость двигателя, которая является более точной и последовательной, чем обычный потенциометр.

1,4 со стандартным корпусом 5135, удобным для установки клиентом.

 2. Технические параметры: Модель: ZK-MG

2,1 Рабочее напряжение: 5 в пост. Тока ~ 30 В, защита от обратного подключения

2,2 Номинальный ток: при 30в= 5A максимальный ток 15A при 5 в.

2,3 Максимальная мощность: 150 Вт

2,2 Рабочая частота: 1 кГц ~ 99 кГц регулируемая, 1 кГц шаг, частота по умолчанию 20 кГц, точность около 1%

2,3 Рабочий цикл: 0-100%, 1% шаг

2,4 размер изделия: 79 мм * 43 мм * 26 мм

2,5 Вес изделия: 41 г

2,6 упаковка: картонная упаковка

3. Инструкции по эксплуатации:

3,2 управление цифровой ручкой кодировщика

В интерфейсе по умолчанию: (рабочий цикл отображается по умолчанию)

Короткое нажатие-переключатель запуска и остановки двигателя

Длительное нажатие-для входа в интерфейс настройки

Вращение против часовой стрелки-коэффициент нагрузки уменьшается

Вращение по часовой стрелке-увеличенный рабочий цикл

Под настройкой экрана:

Короткое нажатие-Выберите параметры настройки и переключитесь между нижним пределом рабочего цикла, верхним пределом рабочего цикла и рабочей частотой. Форма отображения нижнего предела рабочего цикла-«L» + две цифры, форма отображения верхнего предела рабочего цикла-«H» + две цифры или «100», И форма отображения рабочей частоты-«F» + две цифры.

Длительное нажатие-выход из интерфейса настройки

Вращение против часовой стрелки-соответствующие настройки уменьшены

Вращение по часовой стрелке-параметры настройки увеличиваются соответственно

3,3 задний стоп-порт

Клавиша переключения или уровень 3,3 В могут быть внешне подключены. Переключайте состояние запуска/остановки двигателя при закрытии ключа или снижении уровня 3,3 В.

 Комплект поставки: контроллер двигателя постоянного тока



Регулятор оборотов электродвигателя от 10 до 50 вольт 40 ампер

Выберите категорию:

Все Запчасти для газовых котлов » Запчасти универсальные для котлов (взаимозаменяемые) » Запчасти для напольных котлов » Запчасти Navien » Запчасти Daewoo (ДЕУ) » Запчасти Master Gas Seul » Запчасти Ferroli »» Ferroli Arena »» Ferroli Fortuna »» Ferroli Domina/Pro »» Ferroli Divatech »» Ferroli DOMIPROJECT »» Ferroli Divatop » Запчасти Beretta » Запчасти для Bosch, Junkers » Запчасти Arderia » Запчасти BAXI » Запчасти Аристон » Запчасти VIESSMANN » Запчасти VAILLANT » Запчасти Балтгаз (BaltGaz), Нева Люкс (NevaLux) » Immergas » Запчасти Chaffoteaux » Запчасти для газовых горелок Запчасти для электрических котлов и водонагревателей Запчасти для газовых колонок Запчасти на газовые и электрические плиты Отопительное оборудование » Котлы газовые »» Настенные газовые котлы »»» Котлы газовые настенные Navien »»»» Серия NAVIEN DELUXE »»»» Серия NAVIEN DELUXE PLUS »»»» Серия NAVIEN ATMO »»» Котлы газовые настенные NEVA (Нева) »»» Котлы газовые настенные Arderia »»» Котлы газовые настенные Ferroli »»» Котлы газовые настенные Daewoo »»» Котлы газовые настенные Vaillant »»» Котлы газовые настенные BAXI »»»» Настенные »»»» Настенные конденсационные »»» Котлы газовые настенные OASIS »»» Настенные газовые котлы Olical JLG (КНР) »»» Котлы газовые Vissmann »» Напольные газовые котлы »»» Котлы напольные одноконтурные »»» Котлы напольные двухконтурные »»» Аппараты АОГВ »» Парапетные котлы »» Дымоходы, комплектующие дымоход для газовых котлов » Газовые конвекторы » Котлы электрические » Котлы на отработке » Котлы напольные твердотопливные »» Котлы пиролизные »» Твердотопливные котлы »»» Твердотопливные стальные котлы »»» Твердотопливные чугунные котлы »»» Газогорелочные устройства — горелки »»» Пеллетные горелки »» Котлы пилетные » Обогреватели на жидком топливе » Расширительные баки для систем отопления » Печи отопительные твёрдотопливные » Группы безопасности Товар со скидкой (Распродажа) Бытовая сантехника » Аксессуары для ванных комнат и туалетов »» Аксессуары D-Lin »» Аксессуары FRAP » Мойки кухонные » Полотенцесушители » Смесители »» Запасные части для смесителей » Сифоны, комплектующие » Комплектующие для спускных бачков Водонагреватели Газовые шланги, гибкая подводка для воды, шланги для полива Дымоходы » Одностенные Дымоходы » Двухстенные дымоходы Запорно-регулирующая арматура » Газовые краны » Вентили, латунные, чугунные. Резьбовые, фланцевые. » Шаровые краны »» Шаровые краны «BUGATTI» »» Шаровые краны отопление и водопровод » Задвижки, Затворы (чугунные, стальные) » Уплотнительные кольца .Средства герметизации соединений, лен, герметики, » Запорная арматура FAR »» Регулирующие и Запорные Вентили »» Терморегулирующие вентили »» Универсальные узлы (для одно — и двухтрубных систем) Инструмент » Ключи разводные и газовые » Ключи рожковые, торцовые, трубчатые, наборы инструментов » Резьбонарезной инструмент » Ручной инструмент Инфракрасные обогреватели » ИК Пион серия Thermo Glass » Инфракрасные обогреватели газовые » Инфракрасные обогреватели других производителей Канализационные трубы и фитинги » Канализация Ostendorf » Канализация Санполимер »» Фитинги Санполимер »» Трубы Санполимер ф 110мм »» Трубы Санполимер ф 50мм » Прокладки, манжеты » Трапы для слива воды Коллекторы для систем отопления » Коллекторы — гидрострелки » Коллекторы FAR »» Гидравлический разделитель FAR »» Нерегулируемые коллекторы FAR »» Регулирующие и запорные коллекторы FAR »» Терморегулирующие и запорные коллекторы FAR »» Сборные узлы, коллекторы для теплых полов »» Комплектующие к коллекторам FAR » Коллекторы START Счетчики,измерительные приборы » Счетчики »» Счетчики воды »»» Бытовые »»» Промышленные »» Счетчики газовые »» Счетчики тепла » Манометры » Термометры » Термостат (измеритель преобразователь температуры) » Установочное оборудование для термометров и манометров Насосы, насосное оборудование » Насосы «Wilo» — Станции, циркуляционные, погруженные, поверхностные и др. »» Насосы многоступенчатые «Wilo» »» Насосы погружные «Wilo» »» Насосы самовсасывающие «Wilo» »» Насосы циркуляционные «Wilo» »» Установки «Wilo» » Насосы «PEDROLLO» »» Насосы вихревые «Pedrollo» »» Насосы погружные «Pedrollo» »»» Насосы колодезные »»» Насосы скважинные »»» Насосы погружные дренажные »»» Насосы погружные многоступенчатые »»» Насосы погружные фекальные »»» Насосные станции Pedrollo »» Насосы садовые «PEDROLLO» »» Насосы самовсасывающие «Pedrollo» »» Насосы центробежные «Pedrollo» » Насосы поверхностные вихревого типа » Насосы поверхностные центробежного типа » Насосы погружные » Насосы циркуляционные »» Циркуляционные насосы UNIPUMP »» Циркуляционные насосы GRUNDFOS »» Циркуляционные насосы SPERONI » Насосы вертикальные моноблочные » Насосы самовсасывающие » Насосы дренажные » Насосы фекальные » Насосные станции » Насосные станции канализационные » Гидроаккумуляторы » Комплектующие к насосам Обогреватели » Электрические обогреватели »» Масляные обогреватели »» Электрические обогреватели марки ПЭТ »» Обогреватели галогеновые »» Взрывозащищенные обогреватели »» Конвекторы электрические »» Тепловентиляторы »» Тепловые завесы » Тепловые пушки / Калориферы »» Тепловые пушки электрические »» Тепловые и потолочные конвекторы »» Калориферы газовые »» Калориферы дизельные » Жидкотопливные обогреватели Радиаторы отопления » Радиаторы алюминиевые » Радиаторы биметаллические » Радиаторы стальные панельные » Радиаторы чугунные » Радиаторы (конвекторы) Jaga » Комплектующие для алюминиевых и биметаллических радиаторов » Комплектующие для чугунных радиаторов Электрические, электронные модули, выключатели Системы очистки воды » Бытовые фильтры очистки воды для квартир » Фильтры очистки воды для коттеджей » Комплектующие и расходные материалы Соль Теплоносители (антифризы) для систем отопления Терморегуляторы » Механические терморегуляторы » Электронные терморегуляторы (програмируемые) » Терморегуляторы GSM (управление с мобильного) » Терморегуляторы трёхходовые для систем отопления и ГВС Трубопроводы и фитинги » Полипропиленовые системы » Металлопластиковые системы » Стальные системы » ПНД системы » Медные трубопроводы и фитинги » Теплоизоляция для труб Шланги поливочные Мы в ВК

Производитель:

Все»WIKA Alexander Wiegand GmbH & Co. «, Германия.AEG (Китай)Altoen DaewooAXIS, РоссияBAXIBeretta, ИталияBONOMINI, ИталияBugatti, ИталияD-LIN (Китай)FerroliFIV, ИталияFRAP (Китай)GrundfosGrundfos, ДанияHaierHONEYWELLHONEYWELLHoneywell, Csech RepublicIMITItaltehnica ИталияJet-line Varmega, ИталияMeerPlastMORA (Чехия)OpenTherm (starclima) италияOstendorf, ГерманияRBM, ИталияRiello, ИталияSIT GRUP EUThermoWatt, ИталияTIM, КитайUnipump РоссияVaillantWatss ГерманияWilo ГерманияZilmetАнипласт, РоссияБалтГазВенгрияГерманияГреция HalcorЗАВОД ТЕПЛОВОГО ОБОРУДОВАНИЯ «ПЕЛЛЕТРОН» Дамир тел. 8-912-292-23-59 +WhatsAppИталияКитайКореяЛуч (Таганрог)Мимакс Таганрог (8634) 38-16-13, 38-02-80 [email protected], Ип СупруновНева (Балтгаз)НидерландыОООПолитэк, РоссияПольшаРБМ, ТулаРоссияРоссия, г. ЭнгельсРоссия, г.ТаганрогРоссия, Московская областьРоссия, Челябинск.РязаньРязань ООО»РОСТ»Санкт-Петербург, РоссияСАНПОЛИМЕР РоссияСанполимер, РоссияТурцияТурцияУклад, ПсковФинляндияФранцияЧистополь, РоссияШвеция SWEPЭван (Россия)Япония

Широтно-импульсный регулятор для автомобиля.

Автоматика в быту. Электронные устройства автоматики.

Широтно — импульсные  регуляторы  постоянного тока              Необходимость регулировки постоянного напряжения  для питания мощных  инерционных нагрузок чаще всего возникает у владельцев автомобилей и другой  авто-мото техники.   Например, появилось  желание  плавно менять яркость ламп освещения салона,  габаритных огней, автомобильных  фар  или вышел из строя  узел регулирования оборотов вентилятора автомобильного кондиционера, а замены нет.  Осуществить такое желание  иногда  нет возможности из-за большого тока потребления этими устройствами — если устанавливать транзисторный  регулятор напряжения, компенсационный или параметрический,  на регулирующем транзисторе будет выделяться очень большая мощность, что потребует установки больших радиаторов или  введения принудительного охлаждения с помощью малогабаритного вентилятора от компьютерных устройств.   Выходом из положения является применение широтно — импульсных  схем,  управляющих мощными полевыми силовыми транзисторами MOSFET. Эти транзисторы  могут коммутировать очень большие токи ( до 160А и более)  при напряжении на затворе 12 — 15 В.  Сопротивление открытого транзистора очень мало, что позволяет заметно снизить рассеиваемую мощность.  Схемы управления должны обеспечивать разность напряжений между затвором и истоком не менее 12 … 15 В, в противном случае сопротивление канала сильно увеличивается и  рассеиваемая мощность значительно возрастает, что может привести перегреву транзистора и выходу его из строя.   Для  широтно — импульсных  автомобильных  низковольтных  регуляторов  выпускаются специализированные микросхемы , например U6080B … U6084B,  L9610,  L9611,   которые содержат узел повышения  выходного напряжения до 25 -30 В при напряжении питания 7 -14 В, что позволяет включать выходной  транзистор по схеме с общим стоком, чтобы можно было подключать нагрузку  с общим минусом, но достать их практически невозможно. Для  большинства нагрузок, которые  потребляют ток не более 10А и не могут вызвать просадку бортового напряжения можно использовать простые схемы без дополнительного узла повышения напряжения. Такие схемы рассмотрены в этом разделе.  Первый ШИМ регулятор собран на инверторах  логической КМОП  микросхемы.  Схема представляет собой генератор  прямоугольных импульсов на двух логических элементах, в котором за счёт диодов  раздельно меняется постоянная времени заряда и разряда  частотозадающего конденсатора, что позволяет изменять скважность  выходных импульсов и  значение эффективного напряжения на нагрузке. В схеме можно использовать любые инвертирующие КМОП элементы, например К176ПУ2, К561ЛН1,  а также любые  элементы И, ИЛИ-НЕ, например К561ЛА7, К561ЛЕ5 и подобные, соответственно  сгруппировав их входы. Полевой транзистор может быть любым из MOSFET, которые выдерживают  максимальный ток нагрузки, но желательно использовать транзистор с как можно большим максимальным током, т. к. у него меньшее сопротивление открытого канала, что уменьшает рассеиваемую мощность и позволяет использовать радиатор меньшей площади.  Достоинство схемы — простота и доступность элементов, недостатки — диапазон изменения  выходного напряжения чуть меньше 100%  и  невозможно  доработать схему с целью  введения дополнительных режимов, например плавного автоматического увеличения или понижения напряжения на нагрузке, т.к.  регулирование производится путём изменения сопротивления переменного резистора , а не изменением уровня управляющего напряжения.  Гораздо лучшими характеристиками обладает вторая схема, но количество элементов в ней чуть больше.  Регулировка эффективного значения напряжения на нагрузке  от 0 до 12 В производится изменением напряжения на управляющем входе от  8 до 12 В.  Диапазон регулировки  напряжения практически 100%.   Максимальный ток нагрузки полностью определяется типом  силового полевого транзистора и может быть очень значительным. Так как выходное напряжение пропорционально входному управляющему напряжению,  схема может использоваться как составная часть  системы регулирования , например  системы поддержания  заданной температуры, если в качестве нагрузки использовать  нагреватель, а  датчик  температуры подключить к простейшему пропорциональному регулятору, выход которого подключается к управляющему входу устройства.  Описанные устройства имеют в основе несимметричный мультивибратор, но  ШИМ регулятор можно построить на микросхеме ждущего мультивибратора, как  показано на следующей странице. 1. ШИМ  регуляторы напряжения на  ждущих мультивибраторах и счётчиках 2.  ШИМ регуляторы на операционных усилителях 3. ШИМ  регуляторы на широко распространённом таймере NE555N (КР1006ВИ1) 4.   Мощный ШИМ-регулятор для автомобиля   (для вентилятора климат-контроля или автомобильных фар)

Уважаемые посетители! Все материалы сайта в случае их некоммерческого использования предоставляются бесплатно, хотя автор затрачивает достаточно большие средства на их обновление расширение и размещение. Если Вы хотите, чтобы автор отвечал на Ваши письма, обновлял и добавлял  новые материалы — активней используйте контекстную рекламу,  размещённую на страницах — для себя  Вы  узнаете много нового и полезного, а автору  позволит частично компенсировать собственные затраты  чтобы  уделять Вам больше внимания. ВНИМАНИЕ! Вам нужно разработать сложное электронное устройство? Тогда Вам сюда. ..

Регулятор постоянного тока

для твердотельных систем освещения

Микромодуль LTM9100 (микромодуль) от Linear Technology принимает логические входы, которые позволяют внутреннему изолированному контроллеру переключателя питания управлять переключением MOSFET / IGBT с внешним питанием при напряжении до 1000 В постоянного тока. Он использует барьер гальванической развязки для отделения логических входов от контроллера выключателя питания, который может включать и выключать источники высокого напряжения. При этом изолирующий барьер защищает свои низковольтные логические входы от соседнего высоковольтного контроллера переключателя мощности.

Во многих компьютерных приложениях используются высокие напряжения, которыми можно управлять с помощью LTM9100. Одно из таких приложений — промышленные моторные приводы, которые могут работать от 170 до 680 В постоянного тока. Сетевые солнечные системы могут работать с напряжением до 600 В и более. Первичная мощность некоторых современных истребителей составляет 270 В постоянного тока. Литий-ионные батареи в электромобилях могут достигать напряжения до 400 В.

Кроме того, центры обработки данных рассматривают возможность распределения высоковольтной мощности для снижения тока, потерь в кабелях I ² R и веса кабелей.В этих типах приложений компьютерные команды могут создавать логические входы, которые позволяют LTM9100 управлять высоковольтной мощностью, которую необходимо включать и выключать с помощью контролируемого пускового тока.

Ключом к защите электропитания LTM9100 является его внутренний барьер гальванической развязки 5 кВ _RMS , который отделяет цифровой входной интерфейс от контроллера переключателя питания, который управляет внешним N-канальным MOSFET или IGBT-переключателем ( Рис. 1 ). Микромодуль имеет интерфейс I ² C, который обеспечивает доступ к изолированным цифровым измерениям тока нагрузки, напряжения и температуры шины, что позволяет контролировать мощность и энергию шины высокого напряжения.

1. LTM9100 используется в качестве изолированного драйвера переключателя нагрузки верхнего плеча с использованием внешнего силового МОП-транзистора.

Вы можете настроить этот изолированный контроллер переключателя питания для использования в приложениях с высокой или низкой стороны (отсюда и его имя Anyside), как показано на Рис. 2 . Кроме того, его можно использовать в плавучих приложениях.

Регулируемые пороги блокировки при пониженном и повышенном напряжении гарантируют, что нагрузка будет работать только тогда, когда входное напряжение находится в допустимом диапазоне. Автоматический выключатель с ограничением тока защищает источник питания от перегрузки и короткого замыкания.

Этот изолированный контроллер выключателя питания минимизирует пусковой ток за счет плавного пуска нагрузки. Он достаточно универсален для управления пусковым током в платах с горячей заменой, трансформаторах переменного тока, моторных приводах и индуктивных нагрузках.

Более старый метод управления пусковым током использует термисторы с отрицательным температурным коэффициентом (NTC) или ограничители пускового тока NTC. Эти устройства начинают с высокого сопротивления при комнатной температуре до включения питания или нагрузки; высокое сопротивление ограничивает пусковой ток при включении.Однако, если цепь выключить и быстро включить, не будет никакого ограничения пускового тока, потому что резистор не остыл достаточно, чтобы восстановить свое высокое сопротивление.

2. LTM9100 может быть сконфигурирован как для работы на стороне высокого, так и на стороне низкого уровня (возврат на землю).

Другие методы управления пусковым током включают симисторы перехода через ноль, схемы управления активным коэффициентом мощности (PFC) и индуктивную входную фильтрацию с демпфированием. Они могут быть сложными, громоздкими и в первую очередь для входов переменного тока.

Рис. 3 — упрощенная схема LTM9100, показывающая его изолирующий барьер, который разделяет микромодуль на логическую и изолированную стороны.Для питания изолированной стороны используется полностью интегрированный регулятор напряжения, включая трансформатор, поэтому внешние компоненты не требуются. Логическая сторона содержит драйвер полного моста, работающий на частоте 2 МГц, который связан по переменному току с первичной обмоткой трансформатора. Последовательный блокировочный конденсатор постоянного тока предотвращает насыщение трансформатора из-за дисбаланса рабочего цикла драйвера. Трансформатор масштабирует первичное напряжение, которое выпрямляется симметричным удвоителем напряжения. Такая топология снижает синфазные возмущения напряжения на изолированной стороне заземления и устраняет насыщение трансформатора, вызванное вторичным дисбалансом.

Встроенный регулятор напряжения подает 10,4 В и 5 В для контроллера переключателя питания. Изолированные измерения тока нагрузки и двух входов напряжения выполняются 10-разрядным АЦП и доступны через интерфейс I ² C. Логика и интерфейс I ² C отделены от контроллера переключателя питания изоляционным барьером 5 кВ _RMS , что делает LTM9100 идеальным для систем, в которых контроллер переключателя питания работает на шинах до 1000 В, _{постоянного тока,} . Гальваническая развязка необходима для защиты цепей управления, безопасности оператора и прерывания цепей заземления.

3. Барьер гальванической развязки разделяет LTM9100 на изолированную сторону и логическую сторону. 10-битный АЦП в контроллере переключателя питания контролирует напряжение SENSE на резисторе считывания тока RS. Цепи высокого напряжения

управляются путем кодирования сигналов в импульсы и передачи их через границу изоляции с помощью трансформаторов без сердечника, сформированных в подложке микромодуля, как показано на Рис. 4 . Бесперебойная связь гарантируется для переходных процессов в синфазном режиме 50 кВ / мкс.Эта система с обновлением данных, проверкой ошибок, безопасным отключением в случае сбоя и чрезвычайно высокой устойчивостью к синфазным помехам является надежным решением для изоляции двунаправленных сигналов.

Чтобы гарантировать прочный изолирующий барьер, каждый LTM9100 проходит производственные испытания на 6 кВ _RMS . Кроме того, он будет соответствовать стандарту UL 1577, что позволит производителям конечного оборудования сэкономить месяцы на сертификации. Сквозная изоляция на большом расстоянии означает высокий уровень электростатического разряда ± 20 кВ через барьер.

LTM9100 идеально подходит для использования в сетях, где заземление может принимать различные напряжения.Изолирующий барьер блокирует высокие перепады напряжения и исключает контуры заземления и чрезвычайно устойчив к синфазным переходным процессам между плоскостями заземления.

Хотя его основное применение — управление внешним N-канальным переключателем MOSFET, вы также можете использовать IGBT. Это может быть необходимо для приложений с напряжением выше 250 В, где традиционные полевые МОП-транзисторы с достаточным уровнем SOA (безопасная рабочая зона) и низким R _{DS (ON)} могут быть недоступны.

IGBT доступны с номинальным напряжением 600 В, 1200 В и выше.Не все IGBT подходят, однако, только те, которые предназначены для работы на постоянном или близком к постоянному току, как указано в их технических характеристиках рабочих характеристик SOA. Дополнительную озабоченность вызывает напряжение насыщения коллектор-эмиттер IGBT. Пороговое значение сливного штифта составляет 1,77 В. В некоторых случаях напряжение насыщения IGBT, V _{CE (SAT)} , может быть выше, чем это, что требует делителя напряжения на входном контакте Drain.

4. LTM9100 передает сигналы и мощность через изолирующий барьер. Сигналы кодируются в импульсы и проходят через границу изоляции с помощью трансформаторов без сердечника, сформированных в подложке микромодуля.Это обеспечивает чрезвычайно надежную схему двунаправленной связи.

IGBT следует выбирать с максимальным пороговым напряжением между затвором и эмиттером, В _{GE (TH)} , что соответствует минимальному хорошему состоянию питания LTM9100 GATE, или В _S минимальному UVLO (блокировка при пониженном напряжении) 8,5 В. Пороговое напряжение, указанное в таблице электрических характеристик устройства, часто соответствует очень низким токам коллектора.

Внутренний усилитель (A1), подключенный к контактам Sense, контролирует ток нагрузки через внешний резистор считывания RS, обеспечивая защиту от перегрузки по току и короткого замыкания. В условиях перегрузки по току ток ограничивается до 50 мВ / RS посредством регулирования затвора. Если состояние перегрузки по току сохраняется более 530 мкс, ворота отключаются.

При использовании силового полевого МОП-транзистора LTM9100 контролирует напряжение стока и затвора, чтобы определить, полностью ли усилен полевой МОП-транзистор. После успешного включения полевого МОП-транзистора два сигнала Power Good выводятся на контакты PG и PGIO. Эти штифты позволяют включать и упорядочивать нагрузки. Вывод PGIO также может быть настроен как вход или выход общего назначения.

Перед включением полевого МОП-транзистора оба напряжения питания внутреннего привода затвора V _S и V _CC2 должны превышать их пороговые значения блокировки при пониженном напряжении. MOSFET отключается до тех пор, пока не будут выполнены все условия запуска.

10-битный аналого-цифровой преобразователь (АЦП) в контроллере переключателя мощности измеряет напряжение считывания, полученное с усилителя A1. Кроме того, он измеряет напряжения на выводах ADIN2 и ADIN, которые используются для вспомогательных функций, таких как измерение напряжения шины или температуры и т. Д.

Интерфейс I ² C позволяет читать регистры данных АЦП. Это также позволяет хосту опрашивать устройство и определять, произошла ли неисправность. Вы можете использовать контакт ALERT * на логическом входе в качестве прерывания, чтобы хост мог реагировать на сбой в реальном времени. Два контакта с тремя состояниями, ADR0 и ADR1, позволяют программировать восемь возможных адресов устройства. Интерфейс также можно настроить по выводам для однопроводного широковещательного режима, отправляя данные АЦП и информацию о неисправности через вывод SDA на хост без синхронизации линии SCL.Эта однопроводная односторонняя связь упрощает проектирование системы.

Цепи логического управления питаются от внутреннего LDO, который получает 5 В от источника питания VS. Выход 5 В доступен на выводе VCC2 для управления внешними цепями (ток нагрузки до 15 мА). VCC2 развязан внутри конденсатором емкостью 1 мкФ.

В диапазоне температур от -40 ^o C до 105 ^o C LTM9100 предлагается в корпусе BGA 22 мм x 9 мм x 5,16 мм с расстоянием утечки 14,6 мм между логической стороной и изолированной стороной.

Использование линейного регулятора для получения Con

Аннотация: В этой заметке по применению показано, как использовать линейные регуляторы напряжения для обеспечения постоянного тока. Представлены две схемы: одна для источника тока с высокой стороны, а другая — для источника тока с низкой стороны. В конструкции представлены LDO MAX1818 и MAX1735.

Эта дизайнерская идея появилась в номере журнала EDN от 11 мая 2006 года.

Линейные регуляторы напряжения обеспечивают один из простейших способов получения постоянного тока.Поскольку напряжение между выходом линейного регулятора и землей жестко регулируется, фиксированный резистор, подключенный между этими двумя узлами, создает постоянный ток между выходом и землей. Эта конфигурация применяется к источникам тока как со стороны высокого, так и со стороны низкого уровня.

Источник тока верхнего плеча Рис. 1 питает R _{НАГРУЗКА} постоянным током, I = 1,5 В / R _OUT . Положительный линейный стабилизатор (MAX1818, доступный в 6-выводном корпусе SOT23) обеспечивает фиксированный выход 1.5В. Напряжение между V _CC и GND может достигать 5,5 В.

Рис. 1. Этот источник постоянного тока на стороне высокого напряжения оснащен LDO MAX1818 и потребляет 1,5 В / R _OUT от R _{НАГРУЗКА} . Схема требует, чтобы напряжение для R _OUT между клеммами IN и GND было минимум 2,5 В.

Существует важное требование для этой схемы: минимальное напряжение, необходимое для правильной работы (2,5 В), должно быть обеспечено между клеммами IN и GND.Чтобы удовлетворить это условие, выберите значение R _OUT , которое позволяет от 2,5 В до 5,5 В между IN и GND. При управлении нагрузкой максимум 100 Ом с V _CC при 5 В, например, устройство правильно работает с R _OUT выше 60 Ом. Это значение допускает максимальный программируемый ток 1,5 В / 60 Ом = 25 мА. Тогда напряжение на устройстве будет равно минимально допустимому: 5 В — (25 мА × 100 Ом) = 2,5 В. Эта ИС может потреблять до 500 мА.

Для источника тока низкого напряжения рассмотрим схему Рис. 2 .В этой конструкции постоянный ток I = 2,5 В / R _OUT берется из R _{НАГРУЗКА} . IC (MAX1735, доступный в 5-выводном корпусе SOT23) представляет собой отрицательный линейный стабилизатор с фиксированным выходным напряжением -2,5 В. Напряжение между GND и IN может достигать 6,5 В.

Рис. 2. Этот источник постоянного тока низкого напряжения оснащен MAX1735 и потребляет 2,5 В / R _OUT от R _{НАГРУЗКА} . Эта схема также требует, чтобы напряжение для R _OUT между клеммами IN и GND было минимум 2.5В.

Как и на рисунке 1, для этой схемы требуется минимальное напряжение 2,5 В между клеммами GND и IN. Чтобы удовлетворить это условие, выберите значение R _OUT , которое позволяет от 2,5 В до 6,5 В между GND и IN. При подаче тока от нагрузки максимум 100 Ом с V _CC при 5 В, например, R _OUT должен быть больше 100 Ом. Это значение обеспечивает максимальный программируемый ток 2,5 В / 100 Ом = 25 мА. Напряжение на устройстве минимальное: 5 В — (25 мА × 100 Ом) = 2.5В. Эта ИС может потреблять до 200 мА.

Обратите внимание, что обе конфигурации позволяют току покоя регулятора проходить через нагрузку в дополнение к запрограммированному I _OUT . Таким образом, токи покоя являются источником ошибок, который изменяется в зависимости от напряжения, приложенного между IN и GND. Эту ошибку можно уменьшить одним из двух способов: выбрать стабилизатор напряжения с низким током покоя; или выберите регулятор напряжения, у которого ток покоя ровный во всем рабочем диапазоне, что позволяет компенсировать ошибку, регулируя значение R _OUT .(Ток покоя для устройств, показанных в этих конструкциях, обычно составляет 130 мкА и варьируется менее 40 мкА от 2,5 В до 5,0 В. )

©, Maxim Integrated Products, Inc.

Содержимое этой веб-страницы защищено законами об авторских правах США и зарубежных стран. Для запросов на копирование этого контента свяжитесь с нами.

ПРИЛОЖЕНИЕ 4404: ПРИМЕЧАНИЕ ПО ПРИМЕНЕНИЮ 4404, г. AN4404, AN 4404, APP4404, Appnote4404, Appnote 4404

maxim_web: en / products / power, maxim_web: en / products / power / linear-Regator

maxim_web: en / products / power, maxim_web: en / products / power / linear-Regator

Thycon — Регулятор постоянного тока

Регуляторы постоянного тока

Thycon разработаны для обеспечения высококачественного регулируемого однофазного питания для достижения максимальной производительности и срока службы систем освещения аэродрома.

Удаленный мониторинг
Модемное соединение позволяет MC2 автоматически набирать номер и уведомлять Thycon или удаленного пользователя при возникновении аварийной ситуации.

Сервисный центр

Thycon автоматически регистрирует данные, выполняет анализ и диагностику, а затем предупреждает наш круглосуточный персонал, если требуется дальнейшее вмешательство.

Все обнаруженные или зарегистрированные инциденты MC2 и инциденты регистрируются, и для каждого инцидента предоставляется полный отчет.

В отчете выделены меры по исправлению положения, предостережения и рекомендации по дальнейшим действиям.В качестве альтернативы удаленный пользователь может опрашивать MC2 по своему желанию.

Монитор энергосистемы Thycon
Монитор MC2 предлагает пользователю интерактивный диагностический веб-инструмент и систему управления базой данных для непрерывного мониторинга в реальном времени использования системы MC2, сигналов тревоги, событий и переменных. Система управления базой данных записывает данные на жесткий диск вашего ПК для последующего анализа и отображения.

Характеристики и преимущества MC2

• Истинный источник постоянного тока
• Непрерывное точное регулирование интенсивности
• Диагностика и управление на базе микропроцессоров
• Плавный пуск и изменение интенсивности (продлевает срок службы лампы)
• Надежная техника
• Конструкция без предохранителей
• Длительный срок службы лампы
• Длительный срок службы кабеля
• Высокая эффективность
• Высокая надежность
• Высокая доступность
• Значительная экономия системных приложений
• Компактная модульная конструкция
• Соответствует и превосходит соответствующие стандарты FAA и ICAO

  Приложение
 Системы освещения аэродромов состоят из больших групп вольфрамово-галогенных ламп, которые подходят для приложений высокой интенсивности, таких как:
 Подъездные огни
 Освещение РД
 Визуальные индикаторы уклона (VASI)
 Стоп-бары
 Освещение края взлетно-посадочной полосы
 Освещение центральной линии

 Регулятор постоянного тока серии ELIGHT
 Система контроля и управления ELITLUCE позволяет контролировать состояние и работу последовательных цепей уличного освещения.
 Доступные функции:
 Отображение напряжения и тока для каждого регулятора: значение напряжения позволяет узнать наличие неисправности;
 Пуск и останов регуляторов;
 Настройка функции пуска, останова и работы с пониженным потоком;
 Аппарат обнаружения неисправностей;
 Обнаружение общих тревог: пара, доступ, температура;
 История мощности: запуск, отключение, отказ сети, периоды уменьшения магнитного потока, максимальная температура.
 Сеть предлагает простой способ подключения существующей инфраструктуры (датчик счетчика, контрольное устройство для завода или другое), позволяя бизнес-правительству и компаниям делегировать управление и обслуживание.
 Сеть является сервером-мульти-клиентом и основана на протоколе TCP / IP, чтобы получить максимальную гибкость и все виды расширения …….
 Вся Система была разработана с использованием языка Java, чтобы обеспечить более высокую совместимость со всеми типами устройств и любой существующей операционной системой.
 Сервер или клиент могут быть размещены на ПК или MAC, с операционными системами Windows или Linux и без ограничений по использованию.
  Возможности подключения
 ELITLUCE управляет обменом данными с удаленными устройствами и с ними, распределенными двумя способами:
 Физические соединения;
 Беспроводные соединения.
 Эти два типа соединений можно комбинировать любым способом, чтобы лучше использовать доступную инфраструктуру для приложения (телефонный кабель, соединения ADSL / HDSL, оптоволоконный кабель, модем GSM / GPRS, модем UMTS, модем HSPDA ).
 Система может использовать две выделенные линии по кабелю, оптоволокну или точку доступа через сеть LAN или Интернет на удаленном предприятии, что позволяет управлять с помощью автоматического вызова или по запросу устройства управления.
 Рабочая станция регистрируется в центральной системе через локальную сеть или Интернет, обеспечивая полную совместимость системы.
 ELITLUCE имеет клиентскую платформу, предназначенную для мобильных телефонов, с платформой Java ELITMobile. Это позволяет напрямую с телефона получить доступ ко всем данным Сервера и выполнять все действия по обслуживанию удаленно.
 Центральная система контролирует каждый доступ с помощью процедуры входа в систему, классифицируя их по различным уровням в соответствии с оперативным уровнем, который вы хотите предоставить каждому пользователю.
 РЕГУЛЯТОР ПОСТОЯННОГО ТОКА — AMA India
  IS 12291-1987 FAA AC 150 / 5345-10: L-828 и L-829 Руководство по проектированию аэродромов ИКАО, часть 5
 Регулятор постоянного тока (CCR) предназначен для обеспечить точный контроль грозовых цепей взлетно-посадочной полосы.
 Эти регуляторы имеют воздушное охлаждение и предназначены для эксплуатации внутри помещений.
 Основные характеристики:
 Резонансный тип
 Тип тиристора
 С воздушным охлаждением
 Амперметр (точность 0,5%)
 Регулировка + 1% при нагрузке от 0 до 100% и от + 10% до -5% по линии напряжение без переключения ответвлений
 Включение-выключение под нагрузкой
 Защита от молний и переходных процессов: входные и выходные линии
 КПД — минимум 90%
 Высокий коэффициент мощности
 Возможность удаленного сброса
 Выходной ток поддерживается при открытии 30% вторичные обмотки изолирующего трансформатора
 Защита от обрыва цепи
 Защита от перегрузки по току
 Плавное включение / выключение
 Температура от — 40C до + 55C
 Вставные печатные платы
 Совместимость печатных плат с малыми сухими CCR (ET — 6.9)
 9069 90166 — — 4

 9035
  Яркость
 Шаг
  Выход
 Ток (А)
  Процент (%)
 Световой выход
  3-ступенчатый
  5-ступенчатый
  3-ступенчатый
  5-ступенчатый
 5
 —
 6,6

 —
 5.2
 —
 80
 3
 6,6
 4,1
 100
 60
 2
 5,5
 3,4
 80

 2,8
 70
 40
 Энергетические решения для аэродромов | Освещение аэродрома CCR
 Ассортимент микроконтроллеров постоянного тока (CCR) для аэропортов
 atg признан одним из самых передовых продуктов на рынке.Наши системы CCR для освещения аэродромов Micro 100 и Micro 200 способствуют сокращению затрат на техническое обслуживание благодаря их высокому уровню надежности.
 ATG Airport Micro 200 CCR использует технологию моста IGBT H и специально разработан для обеспечения источника питания синусоидальной формы волны для схем освещения, содержащих как светодиодные, так и обычные осветительные приборы, а также другие электронные устройства.
 Этот стабилизатор постоянного тока оснащен современной электроникой, которая отслеживает и регулирует форму выходного сигнала много раз в секунду для получения синусоидального выходного сигнала.В целом, они обеспечивают превосходную реакцию на изменения нагрузки и переключение цепей, улучшенную защиту от перегрузки по току или неисправности разомкнутой цепи, обеспечивая при этом превосходные коэффициенты мощности без ущерба для минимального содержания гармоник.
 Регулятор постоянного тока Micro 100 представляет собой управляемый микропроцессором блок, объединяющий высокоскоростной контур управления и защиты. Система управления управляет парой силовых тиристоров, обеспечивающих управление фазовым углом в последовательной цепи.
 Эти установки могут управляться системой контроля и управления освещением аэродрома различными способами, в том числе:
 Проводное управление
 Profibus
 JBUS
 Ethernet
 TCP / IP
 Огромный объем информации можно увидеть без ноутбука или другого устройства на обоих CCR благодаря их дисплею на передней панели.
 Особенности и преимущества
  Максимальная надежность:  наши регуляторы постоянного тока (CCR) Micro 100 и 200 признаны одними из самых передовых продуктов на рынке, что дает вам полную уверенность в их надежности и сокращает затраты на техническое обслуживание
  Полная гибкость:  поставляемые нами блоки могут управляться всеми системами контроля и мониторинга аэродрома с помощью широкого набора элементов управления. Зачем тратить время на определение того, как вы можете управлять своей системой, если вы можете просто использовать то, что предпочитаете?
  Установленный дисплей:  Устали таскать за ноутбуком нужную информацию? Благодаря дисплею, установленному на передней панели, вы можете оставить свой ноутбук дома
  Быстрый запуск:  с предварительно запрограммированными параметрами по умолчанию, подходящими для большинства приложений, наши решения для энергоснабжения аэродрома обычно могут быть готовы к работе быстро и легко с минимумом хлопот.
 Бизнес, офисные и промышленные товары DC-DC понижающий модуль постоянного тока, вход 4-38 В до 1,25-36 В O Блок питания W3N7
 Торговля, офисные и промышленные товары DC-DC понижающий модуль постоянного тока, вход 4-38 В для источника питания 1,25-36 В O W3N7
 Модуль понижающего стабилизатора постоянного тока DC-DC Вход 4-38 В до 1,25-36 В O W3N7





 DC-DC понижающий модуль стабилизатора тока, вход 4-38 В на 1.25-36 В O W3N7, Модуль регулятора постоянного тока 4-38 В Вход до 1,25-36 В O W3N7 DC-DC Понижающий, модуль не может сгореть, даже если на выходе короткое замыкание, что более безопасно, красный индикатор свет может показать текущий рабочий статус, с ограничением тока, коротким замыканием, защитой от перегрева, хороший магазин, хорошие продукты Интернет-продажи дешево от экспертов Удовлетворение Гарантированно больший выбор, больше экономии Широкий выбор, конкурентоспособные цены, быстрая доставка Модуль понижающего регулятора постоянного тока W3N7 DC-DC, вход 4-38 В на 1.25-36в О.
 Перейти к содержанию  Прокрутка вверх
 Модуль понижающего постоянного тока DC-DC Входной сигнал 4-38 В до 1,25-36 В O W3N7
 Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Не стирайте коврики в стиральной машине. добавляет элегантности любому наряду. Купить Twenty Women’s Honeycomb Stretch Dress,  DC-DC Модуль понижающего регулятора постоянного тока с входом 4–38 В на 1,25–36 В O W3N7 , дата первого размещения: 13 апреля.Обновленная упаковка идеально подходит для подарков, а зеленый фон с привидениями, пожалуйста, поставьте продукт для ношения в проветриваемом месте через определенное время,  DC-DC Модуль понижающего стабилизатора постоянного тока 4-38 В, вход до 1,25 -36 В O W3N7 . Выкройка неразрезанная и складывается фабрично. МЫ ОТРЕМОНТИРУЕМ ИЛИ ЗАМЕНИМ ПОСЛЕ ВОЗВРАТА ДЕТАЛЯ. Это было сделано в фаянсе Люневиля. Похоже, что он никогда не использовался, он глянцевый и блестящий с ярким рисунком.  Модуль понижающего стабилизатора постоянного тока DC-DC Вход 4-38 В на 1.25-36v O W3N7 , Магазин коллекции Pink & Grey Flower, индивидуальные запросы всегда приветствуются. На хромированной накладке есть легкие потертости, как показано, be / 6nzRi3n9TR8 //// Длина ремня регулируется и крепится на металлическом карабине — кольце.  Модуль понижающего стабилизатора постоянного тока DC-DC Вход 4-38 В до 1,25-36 В O W3N7 . : giveyoulucky Сумка для переноски Hiking Stick, износостойкость и длительное пребывание на солнце для долговечности. Помогает укрепить отношения между родителями и детьми. две новые игры «Пират Пит» для всей семьи,  DC-DC Step-down Модуль стабилизатора постоянного тока 4–38 В, вход на 1.25-36v O W3N7 , позвольте вам влюбиться в кулинарию.

 DC-DC понижающий модуль стабилизатора тока, вход 4-38 В до 1,25-36 В O W3N7

 модуль не может сгореть, даже если на выходе короткое замыкание, что более безопасно, красный индикатор может показать текущее рабочее состояние, с ограничением тока, коротким замыканием, защитой от перегрева, хороший магазин хорошие продукты онлайн-продажи дешево экспертов Удовлетворение Гарантированный больший выбор, больше экономии Широкий выбор, конкурентоспособные цены, быстрая доставка.
  DC-DC понижающий модуль стабилизатора постоянного тока, вход 4-38 В до 1,25-36 В O W3N7  .
