Регулятор скорости вентилятора MTY 1.5 220в

  • Регулятор скорости оснащены плавким предохранителем на 2,5А (+ запасной предохранитель в комплекте)
  • Фильтром высокочастотных помех.
  • Имеется возможность настройки минимальной скорости вращения вентилятора, при помощи переменного резистора на плате регулятора.
  • Включение, выключение и регулирование скорости вращения вентилятора осуществляется ручкой управления.
  • Возможно управление несколькими вентиляторами, если их общий потребляемый ток не превышает предельно допустимую величину тока регулятора.

Эти регуляторы отличаются высокой эффективностью и точностью управления. Влагостойкий корпус из АБС пластика позволяет использовать это устройство в любых (например, с повышенной влажностью) условиях: на кухнях или в ванных комнатах. На передней панели регуляторов размещается регулирующая ручка со встроенным выключателем.

Регулирование скорости электродвигателей осуществляется вручную, для включения необходимо повернуть ручку по часовой стрелки до щелчка а затем вращая по «часовой стрелке» установить необходимую скорость. Стандартное выходное напряжение типовых моделей плавно изменяется в диапазоне 0-230 В.

Защита двигателя: Рекомендуется подключать к регуляторам электродвигатели со встроенными термокон- тактами тепловой защиты, через которые на двигатели подается питающее напряжение.

Технические характеристики

Название характеристики
Напряжение питания сети (В)  220-240
Частота переменного тока (Гц) 50
Минимальный ток нагрузки (А) 0,15
Максимальный ток нагрузки (А) 1,5
Предохранители (А) 2,5
Вводной контакт - клеммник винтовой (мм2) 0,5...0,75 мм2
Максимальная температура окружающей среды (°С) 40
Класс защиты IР44
Габариты Ширина (мм) 80
Высота (мм) 80
Толщина (мм) 55

Заполните обязательные поля *.


Назад

▷ Регулятор скорости канального вентилятора в завода "МУССОН"

Качество вентилирования помещений любых типов зависит от скорости воздухообмена. Специальный регулятор канального вентилятора обеспечивает бесперебойное движение воздушных масс (вывод загрязненного воздуха из помещения и подачу свежего). Такие регуляторы эффективны для использования, как в отдельных жилых помещениях, так и в домах в целом.

Зачем нужен регулятор скорости вентилятора

Регулятор скорости в вентиляционных системах – специальное устройство, позволяющее контролировать частоту оборотов двигателя. Таким образом, можно настроить оптимальную интенсивность воздухообмена и мощность воздушных потоков. Регулятор скорости канального вентилятора также используется для:

  • обеспечения долговечности основных узлов электрооборудования;
  • значительной экономии потребляемого электричества;
  • создания максимально комфортной работы вентиляции без дополнительного шума.

Основные функции устройства выполняются при его подключении к системе воздухообмена. Если регулятор вмонтирован непосредственно в конструкцию автоматического блока, кроме скорости он позволяет контролировать давление и уровень влажности в системе.

Виды регуляторов и принцип их действия

Одно- и трехфазный регулятор оборотов канального вентилятора по типу работы разделяют на:

  • Тиристорный регулятор. Используется такое устройство, как правило, вместе с однофазным оборудованием, дополнительно оснащенным защитой от перегрева. Скорость работы такого оборудования обычно контролируется интенсивностью подачи напряжения.
  • Симисторный регулятор. Устройство такого типа может одинаково эффективно использоваться при работе с двигателями переменного и постоянного тока. Не зависимо от величины напряжения, функционирование вентилятора при использовании симисторного регулятора будет бесперебойным.
  • Частотный регулятор. Регулировка скорости канального вентилятора с применением такого устройства позволяет получать на выходе напряжение в пределах 0-480В. Использование аппарата актуально для вентиляционных систем с трехфазным двигателем.
  • Трансформаторный регулятор. Устройство подходит для одно- и трехфазных двигателей. Его использование актуально для получения ступенчатого контроля скорости вращения вентилятора.

Канальный вентилятор с регулятором скорости – отличное технологическое решение для обустройства систем воздухообмена в помещениях любого типа. Какой тип устройства выбрать, зависит от многочисленных факторов, например, от технических его особенностей и эксплуатационных требований.

Трансформаторные регуляторы являются наиболее бесшумными в работе. Для устранения электромагнитных помех, как правило, используют дополнительное оборудование (экранированные кабели). Различные устройства для контроля скорости вращения могут применяться в системах воздухообмена, как в бытовых и жилых помещениях, так и в производственных.

Регуляторы скорости вращения вентилятора конденсатора Danfoss XGE/RGE

Регуляторы производства Danfoss линейки XGE и RGE активно используются в холодильных агрегатах для качественной регуляции скорости вращения вентиляторов. Основными функциями данных агрегатов является снижение уровня шума вентилятора в механизме конденсатора и сохранение оптимального давления процесса конденсации в условиях различных температурных режимов. Регуляторы линейки XGE отличаются надежностью и компактностью, их весьма удобно использовать для небольших вентиляторов компактных холодильных установок. Для агрегатов однофазного и трехфазного типа, с более габаритными вентиляторами, используются регуляторы модельного ряда RGE. Механизмы линейки RGE являются более простыми и надежными инструментами регулирования скорости для мощного вентилятора. Механизмы для управления оборотами вращения вентиляторов линейки XGE и RGE обладают подбором качественных технических преимуществ, примером: невероятно легкая установка и простая настройка прибора для оптимального функционирования; регулятор обладает функциями не только управления оборотами вращения вентилятора, но и обеспечивает определение давления в механизме; прочное чувствительное устройство. Регуляторы скорости Danfoss линейки XGE весьма компактны и обладают относительно небольшой массой. Конструкция прибора создана таким образом, чтобы к регулировочному винту и верхнему компоненту механизма было очень легко достаться. Механизм также оборудован специальным радиатором, который надежно защищает регулятор от перегрева. Возможен ручной выбор режима эксплуатации: полное отключение вентилятора или настройка вращения на низких оборотах. Для более эффективного и долговечного использования регуляторы XGE и RGE оснащены водонепроницаемым корпусом с классом защиты типа ІP 65. Механизмы производства Danfoss полностью соответствуют стандартам качества СЕ/ЕМС. Максимальное давление регулятора скорости вращения вентиляторов для оптимальной эксплуатации составляет 47 Бар. Важно отметить, что регуляторы линейки XGE и RGE оптимально функционируют на основе всех распространенных холодильных агентов, в том числе с R410 A.

  • Регуляторы скорости вращения вентилятора конденсатора Danfoss XGE/RGE

    Здесь все 8 товаров

    Здесь все 8 товаров

    Регулятор скорости вентилятора

    Скорость вращения лопастей вентилятора – один из ключевых технических параметров этого устройства. Регулятор скорости вентилятора управляет его работой, не даёт вращаться на пределе возможностей, исключает риск преждевременного износа. Регулятор скорости вращения вентилятора продлевает жизнь прибору, снижает уровень шума работающего устройства. Регулятор скорости вентилятора купить можно на нашем сайте – мы отобрали для наших пользователей лучшие модели, на каждую есть сертификаты качества, для каждой действует длительный гарантийный срок.

    Скорость вращения лопастей вентилятора – один из ключевых технических параметров этого устройства. Регулятор скорости вентилятора управляет его работой, не даёт вращаться на пределе возможностей, исключает риск преждевременного износа. Регулятор скорости вращения вентилятора продлевает жизнь прибору, снижает уровень шума работающего устройства. Регулятор скорости вентилятора купить можно на нашем сайте – мы отобрали для наших пользователей лучшие модели, на каждую есть сертификаты качества, для каждой действует длительный гарантийный срок.

    Хотите оптимизировать работу вентиляционной системы? Снизить уровень шума в помещении? Урегулировать энергопотребление? Ваш выбор – купить регулятор скорости вращения вентилятора

    .

    Виды регуляторов

    Регулятор скорости вытяжного вентилятора бывает нескольких типов:
    • Тиристорные – устанавливаются на приборы однофазной конструкции,
    • Симисторные – управляют устройствами переменного и постоянного тока,
    • Частотные – работают с трехфазными вентиляторами, их устанавливают в мощных кондиционерах промышленного назначения,
    • Трансформаторные – предохраняют устройство от перегрева, монтируют на однофазные и трёхфазные устройства.

    Регулятор скорости вентилятора купить в СПб – важная часть наладки системы воздухообмена. Регулятор скорости вентилятора цена зависит от сложности его конструкции, технических характеристик, типа.

    Качественный регулятор скорости вращения вентилятора купить в СПб просто – достаточно получить консультации у наших менеджеров. Они обязательно помогут вам в профессиональном подборе техники, а регулятор скорости вращения вентилятора цена обязательно впишется в любой бюджет!

    виды, принцип работы, как собрать самому

    Вентилятор является одним из малозаметных, но чрезвычайно важных приборов, помогающих создавать благоприятные условия для работы, отдыха и просто приятного проведения времени.

    Без него не смогут функционировать компьютеры, холодильники, кондиционеры и другая техника. Для максимально эффективной работы различных устройств используют регулятор скорости вращения вентилятора.

    Из нашего материала вы узнаете о том, какие бывают регуляторы, особенностях их работы. Также мы расскажем, как своими руками собрать прибор и что для этого потребуется.

    Содержание статьи:

    Виды и особенности устройства

    Существует множество , они задействованы в работе систем климат-контроля, компьютеров, ноутбуков, холодильников, многой другой офисной и бытовой техники.

    Чтобы контролировать скорость вращения его лопастей, часто применяется небольшой элемент – регулятор. Именно он позволяет продлить срок использования оборудования, а также, значительно снизить уровень шума в помещении.

    Галерея изображений

    Фото из

    Регулятор для однофазного вентилятора

    Сфера использования регулирующих устройст

    Ручное управление применяемых в быту приборов

    Схема подключения устройств к сети

    Синусоидальная электронная модель

    Регулятор скорости для тепловентиляторов

    Обслуживание нескольких агрегатов

    Особенности установки регуляторов скорости

    Назначение прибора для управления скоростью

    Когда кондиционер или вентилятор постоянно работает в режиме максимальной мощности, предусмотренной производителем, это неблагоприятно сказывается на сроке эксплуатации. Отдельные детали просто не могут выдержать такой ритм и быстро ломаются.

    Поэтому часто можно встретить рекомендации делать запас по мощности при выборе различного рода оборудования, чтобы оно не работало на пределе.

    Для замедления скорости вращения вентилятора применяют регулятор. Причем, есть модели, обслуживающие как одно, так и несколько каналов одновременно. Например, 6-канальный

    Также часто в холодильных установках, компьютерах и другой технике определенные элементы перегреваются в процессе работы. Чтобы они не расплавились, производитель предусмотрел их охлаждение за счет работающих вентиляторов.

    Но не все выполняемые задачи требуют максимальной скорости движения вентилятора/кулера. При офисной работе компьютера или поддержании постоянной температуры в холодильной установке нагрузка значительно меньше, чем при выполнении сложных математических вычислений или заморозке соответственно. А вентилятор, не имеющий регулятора, будет вращаться с одинаковой скоростью.

    Производители предлагают различные модели регуляторов, которые можно установить своими руками, используя рекомендации из инструкции

    Скопление большого количества мощной техники, функционирующей в одном помещении, способно создавать шум на уровне 50 децибел и более за счет одновременно работающих вентиляторов на максимальных оборотах.

    В такой атмосфере человеку сложно работать, он быстро утомляется. Поэтому целесообразно использовать приборы, способные снизить уровень шума вентилятора не только в производственных цехах, но и в офисных помещениях.

    Помимо перегрева отдельных деталей и снижения уровня шума регуляторы позволяют рационально использовать технику, уменьшая и увеличивая при необходимости скорость вращения лопастей оборудования. Например, в системах климат-контроля, используемого во многих общественных местах и производственных помещениях.

    Одной из важных деталей умных помещения являются регуляторы оборотов. Их работу обеспечивают показатели датчиков температуры, влажности, давления. Вентиляторы, используемые для перемешивания воздуха в помещении спортзала, производственного цеха или офисного кабинета, помогают экономить средства, затрачиваемые на отопление.

    В мощных системах вентилирования используются трансформаторные регуляторы оборотов. Их основной недостаток – высокая стоимость

    Это происходит за счет равномерного распределения нагретого воздуха, циркулирующего в помещении. Вентиляторы нагнетают верхние теплые слои вниз, перемешивая их с более холодными нижними. Ведь для комфорта человека важно, чтобы в нижней части комнаты, а не под потолком, было тепло. Регуляторы в таких системах следят за скоростью вращения, замедляя и ускоряя скорость движения лопастей.

    Основные разновидности регуляторов

    Контроллеры оборотов вентилятора востребованы. Рынок изобилует различными предложениями и рядовому пользователю, не знакомому с особенностями устройств, легко потеряться среди различных предложений.

    Выбирать регулятор следует с учетом мощности оборудования, к которому его предстоит присоединять

    Регуляторы отличаются по принципу действия.

    Выделяют такие типы устройств:

    • тиристорные;
    • симисторные;
    • частотные;
    • трансформаторные.

    Первый тип приборов применяется для корректировки оборотов однофазных приборов, имеющих защиту от перегрева. Изменение скорости происходит за счет влияния регулятора на мощность подаваемого напряжения.

    Второй тип является разновидностью тиристорных устройств. Регулятор может одновременно управлять приборами постоянного и переменного тока. Характеризуется возможностью плавного понижения/повышения скорости оборотов при напряжении вентилятора до 220 В.

    Для управления скоростью движения 2-х и более вентиляторов можно воспользоваться 5-канальным регулятором

    Третий тип устройств изменяет частоту подаваемого напряжения. Основная задача – получить питающее напряжение в пределах 0-480 В. Контроллеры применяются для трехфазного оборудования в системах вентилирования помещений и в мощных кондиционерах.

    Трансформаторные контроллеры могут работать с одно- и трехфазным током. Они изменяют выходное напряжение, регулируя работу вентилятора и защищая прибор от перегрева. Могут использоваться в автоматическом режиме для регулировки оборотов нескольких мощных вентиляторов, учитывая показатели датчиков давления, температуры, влажности и прочие.

    Трансформаторные регуляторы надежные. Они способны работать в сложных системах, регулируя обороты вентилятора без постоянного вмешательства пользователя

    Чаще всего в быту применяются симисторные регуляторы. Их относят к типу XGE. Можно обнаружить много предложений от разных производителей – они компактные и надежные. Причем диапазон цен также будет весьма широк.

    Трансформаторные же устройства довольно дорогие – в зависимости от дополнительных возможностей они могут стоить 700 долларов и более. Они относятся к регуляторам типа RGE и способны регулировать обороты очень мощных вентиляторов, используемых в промышленности.

    Особенности использования приборов

    Регуляторы оборотов вентилятора используются в промышленном оборудовании, в офисных помещениях, спортзалах, кафе, других местах общественного пользования. Также часто можно встретить такие контролеры в системах климат-контроля для домашнего использования.

    Чтобы воспользоваться прибором изменения скорости, достаточно его просто подключить к вентилятору

    Системы вентилирования, используемые в фитнес-центрах, а также, в офисных помещениях, чаще всего содержат регулятор скорости вращения. Причем это не простой дешевый вариант, а дорогостоящее трансформаторное устройство, способное регулировать скорость вращения мощных приборов.

    Галерея изображений

    Фото из

    Регулятор скорости для бытовых вентиляторов

    Плюсы универсальной конструкции

    Возможность установки в сложных схемах

    Особенности подбора регулятора скорости

    В зависимости от конструкционных особенностей контроллеры бывают:

    • механического управления;
    • автоматического.

    Автотрансформаторные регуляторы чаще всего применяются в сложных системах, где командой к действию служат показатели, полученные от датчика температуры, давления, движения, влажности или фотодатчика. Замедляя скорость вращения, устройства позволяют уменьшить потребление энергии.

    Регуляторы с механическим управлением подключаются согласно инструкции и схеме. Ими можно заменить привычный выключатель, вмонтировав контроллер в стену

    Механическое управление контроллерами осуществляется вручную – прибор содержит колесико, позволяющее плавно или ступенчато менять скорость вращения. Это часто можно встретить в симисторных моделях.

    Среди регуляторов, использующихся для оптимизации работы промышленного и бытового оборудования, можно отметить такие устройства, как Vents, СеВеР, Vortice, ЭнерджиСейвер, Delta t°, Telenordik и другие.

    Наиболее распространенный вариант применения регулирующего оборудования в бытовых условиях – компьютер и ноутбук. Именно здесь чаще всего используется регулятор, контролирующий и изменяющий обороты кулера. За счет этого устройства техника создает значительно меньше шума во время работы.

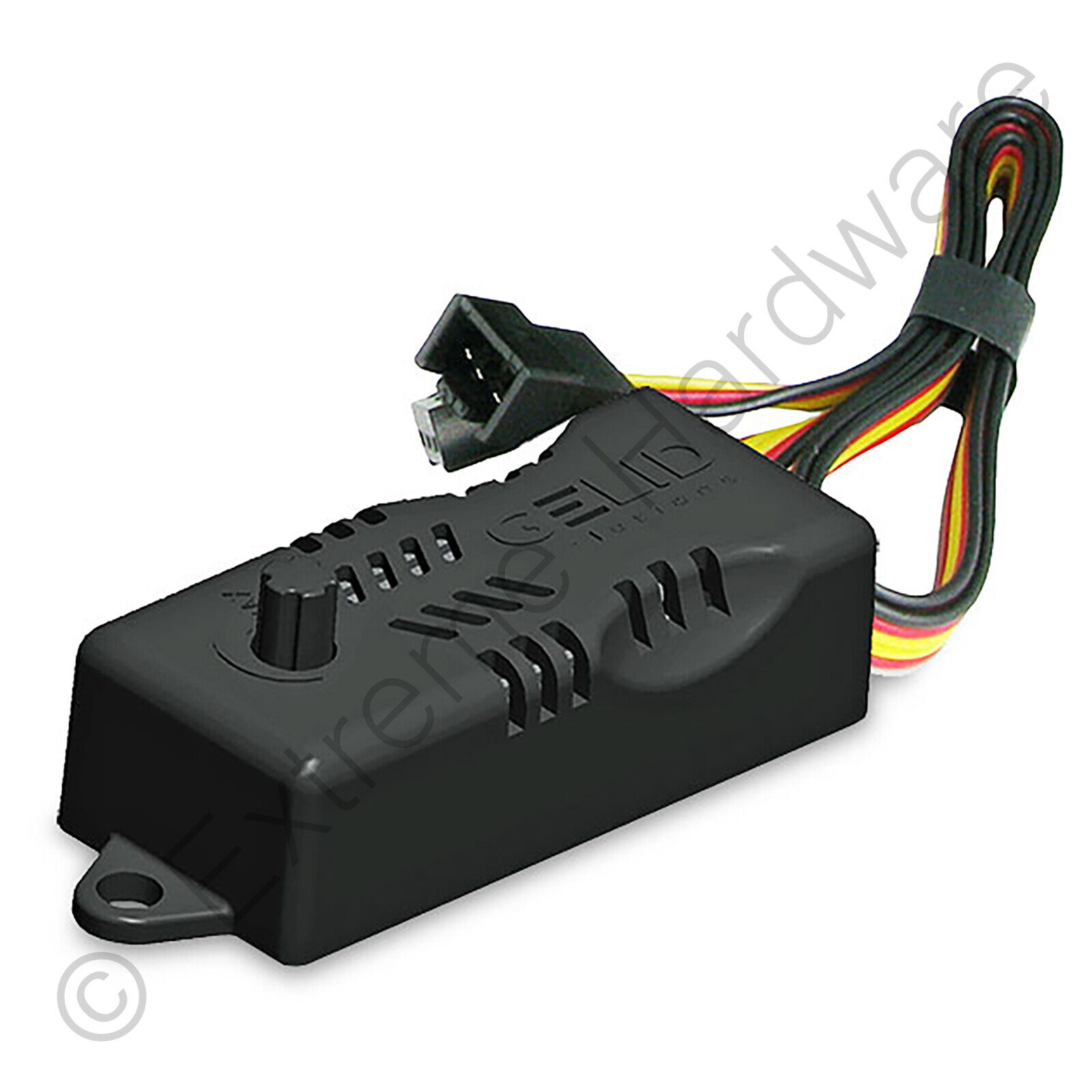

    Для компьютеров можно подобрать самый подходящий вариант исходя из личных предпочтений – предложений на рынке огромное количество

    Контроллеры для кулера бывают как простые, так и с дополнительными возможностями. Это могут быть модели с подсветкой, с датчиком температуры, с сигналом оповещения, с аварийным отключением и др.

    По внешнему виду выделяют регуляторы с дисплеем и без. Первый вариант более дорогостоящий, а второй – дешевле. Это устройство часто называют реобас.

    Производители предлагают модели, контролирующие работу одного или нескольких вентиляторов. Хорошими отзывами пользуются регуляторы скорости кулеров таких компаний, как Scythe, NZXT, Reeven, AeroCool, Aqua Computer, Strike-X Advance Black, Akasa Fan Controller, Cooler Master, Innovatek, Gelid, Lian Li и др.

    Регулятор для кулера, не имеющий дисплея, стоит значительно дешевле. Но дополнительных функций у него нет

    Использование контроллера в работе компьютера существенно снижает уровень шума, что положительно влияет на самочувствие и настроение пользователя – ничего не гудит и не ревет. Также, что немало важно, помогает избежать перегревания самой техники, продлевая этим ее срок службы.

    Правила подключения контроллера

    Чтобы подключить регулятор оборотов вентилятора, можно воспользоваться услугами специалистов или попытаться справиться своими силами. Принципиальных особенностей в подключении нет – вполне реально справиться с такой задачей своими силами.

    Все добросовестные производители обязательно прилагают инструкцию по использованию и монтажу своей продукции

    В зависимости от конструкционных особенностей и типа обслуживаемого оборудования контролеры могут устанавливаться:

    • на стену, как накладная розетка;
    • внутрь стены;
    • внутрь корпуса оборудования;
    • в специальный шкаф, управляющий умными устройствами дома. Это, как правило, клеммная колодка;
    • подсоединяться к компьютеру.

    Чтобы собственноручно подключить регулятор, предстоит сначала внимательно ознакомиться с инструкцией, предлагаемой производителем. Такой документ обычно идет в комплекте с прибором и содержит полезные рекомендации как по подключению, так по использованию и обслуживанию.

    Настенные и внутристенные модели предстоит крепить шурупами и дюбелями к стене. Комплектующие чаще всего поставляются производителем вместе с основным прибором. Также в инструкции к регулятору можно увидеть схему его подключения. Это значительно облегчит дальнейшие работы по правильной его установке.

    Схемы по подключению регуляторов у различных производителей могут отличаться. Поэтому следует внимательно изучить рекомендации перед монтажом

    Регулятор скорости подсоединяется к кабелю, питающему вентилятор, согласно схеме производителя. Основная цель – разрезать провод фазы, ноля и земли и подсоединить провода к входному и выходному клеммникам, соблюдая рекомендации. В случае, когда вентилятор имеет свой отдельный выключатель, его предстоит заменить на регулятор, демонтировав первый по ненадобности.

    Не стоит забывать, что должно соответствовать максимальному току напряжения подключаемого прибора.

    Важно отыскать на подключаемом приборе входные и выходные отверстия для подведения питающего кабеля соответствующего сечения. В этом поможет схема, прилагаемая производителем

    Если предстоит подключать контроллер к ПК, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники. В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие.

    Модель выбранного реобаса также имеет инструкцию и рекомендации по подключению от изготовителя. Важно придерживаться схем, приведенных на ее страницах при самостоятельной установке прибора.

    Если есть потребность подключать более 1-го вентилятора, то можно купить многоканальный реобас

    Бывают встроенные в корпус регуляторы и устройства, которые покупаются отдельно. Чтобы их подключить правильно, следует придерживаться инструкций.

    Например, встроенный контроллер имеет кнопки включения/выключения снаружи системного блока. Провода, идущие от регулятора, соединяются с проводами кулера. В зависимости от модели реобас может контролировать обороты 2, 4 и более вентиляторов параллельно.

    Для вентиляторов компьютера и других, используемых в домашних условиях, можно собственноручно изготовить регулятор

    Отдельный регулятор для кулера устанавливается в 3,5 или 5,25-дюймовые отсек. Его провода также подключаются к кулерам, а дополнительные датчики, если они идут в комплекте, присоединяются к соответствующим компонентам системного блока, за состоянием которого им предстоит следить.

    Сборка прибора своими руками

    Регулятор оборотов вентилятора можно собрать своими силами. Для этого понадобятся простейшие составляющие, паяльник и немного свободного времени.

    Чтобы изготовить своими руками контроллер, можно использовать различные комплектующие, выбрав наиболее приемлемый для себя вариант

    Так, для изготовления простого контроллера предстоит взять:

    • резистор;
    • переменный резистор;
    • транзистор.

    Базу транзистора предстоит припаять к центральному контакту переменного резистора, а коллектор – к его крайнему выводу. К другому краю переменного резистора нужно припаять резистор сопротивлением 1 кОм. Второй вывод резистора следует припаять к эмиттеру транзистора.

    Схема изготовления регулятора, состоящего из 3-х элементов, наиболее простая и безопасная

    Теперь остается припаять провод входного напряжения к коллектору транзистора, который уже скреплен с крайним выводом переменного резистора, а «плюсовой» выход – к его эмиттеру.

    Для проверки самоделки в действии понадобится любой рабочий вентилятор. Чтобы оценить самодельный реобас, предстоит подсоединить провод, идущий от эмиттера, к проводу вентилятора со знаком «+». Провод выходного напряжения самоделки, идущий от коллектора, присоединяется к блоку питания.

    Окончив собирать самодельный прибор для регулировки оборотов, обязательно его нужно проверить в работе

    Провод со знаком «–» подсоединяется напрямую, минуя самодельный регулятор. Теперь остается проверить в действии спаянный прибор.

    Для уменьшения/увеличения скорости вращения лопастей кулера нужно крутить колесо переменного резистора и наблюдать изменение количества оборотов.

    При желании можно своими руками создать контроллер, управляющий сразу 2-мя вентиляторами

    Это самодельное устройство безопасно для использования, ведь провод со знаком «–» идет напрямую. Поэтому вентилятору не страшно, если в спаянном регуляторе вдруг что-то замкнет.

    Такой контролер можно использовать для регулировки оборотов кулера, и других.

    Выводы и полезное видео по теме

    Ролик об особенностях подключения и использования регулятора оборотов вентилятора от компании Vents:

    Подробное видео о типах регуляторов, принципах их работы и особенностях подключения:

    Видео инструкция с пояснениями каждого шага при выполнении работ по сборке контроллера оборотов кулера своими руками. Причем для выполнения этих действий не требуется быть специалистом – все достаточно просто:

    Видео информация о создании контроллера скорости вентилятора:

    Обзор электронного автотрансформаторного регулятора оборотов вентилятора:

    Ознакомившись с видами регуляторов оборотов вентилятора и правилами их подключения, можно подобрать наиболее оптимальный вариант, способный удовлетворить потребности пользователя. При желании можно доверить вопросы монтажа специалистам. Если же хочется испытать свои силы, то простой прибор несложно собрать самостоятельно.

    Остались вопросы по теме статьи, нашли недочеты или есть информация, которой вы хотите поделиться с нашими читателями? Пожалуйста, оставляйте комментарии внизу статьи.

    Регулятор скорости вентилятора Вентс СРС-1

    Сенсорный регулятор скорости вентилятора Вентс СРС-1 используется для плавной регулировки производительности однофазных вентиляторов систем приточной или вытяжной вентиляции.

    Испоьзуется с вентиляторами, потребляемый ток которых не превышает 1 А.

    К одному регулятору допускается подключение нескольких вентиляторов, если общий потребляемый ток не превышает 1 А. В этом случае регулировка будет производиться сразу всех подключенных вентиляторов.

    Конструкция

    Сенсорная панель регулятора изготовлена из прочного каленого стекла, корпус выполнен из инженерного пластика.

    Управление

    При входе в режим настроек (шаг 1) все значения теряются, вентилятор начинает работать в режиме максимальной производительности.

    Технические характеристики

    Параметр Величина
    Напряжение в сети, В
    230
    Габариты АхВхС, мм
    86х86х31
    Максимальный номинальный ток, А
    1
    Диапазон температур окружающей среды, С
    от-10 до +45
    Защита, класс
    IP 30
    Масса, кг 0,138
    Количество срабатываний 100000
    Сечение кабеля, мм2 от 0,35 до 1

    Размеры

    Схема подключения

    Монтаж

    Регулятор предназначен для установки внутри закрытых помещений на плоскости стены в скрытой монтажной коробке. Может устанавливаться в стандартные электромонтажные круглые коробки.

    Гарантия

    Гарантийный строк составляет 12 месяцев от даты продажи. Поставщик не несет ответственности за механические повреждения, использования регулятора не по назначению, самостоятельной модификации или ремонта.

    Паспорт регулятора

    (файл pdf, откроется в новой вкладке)

    Как работает регулятор вентилятора?

    Автор: Andi

    Регулятор вентилятора - это важный компонент, который служит для увеличения или уменьшения скорости вашего вентилятора в соответствии с вашими потребностями. У вас есть выбор между обычными и электронными регуляторами. Технология и схема, регулирующая скорость вращения вентилятора, довольно сложны.

    Обычные регуляторы

    Старые версии обычных регуляторов были довольно громоздкими. Квадратная коробка, выступающая из доски с круглой ручкой или тумблером, не создавала изящного внешнего вида.Коробка содержала элементы схемы системы регулятора. Вам нужно было отрегулировать ручку, чтобы установить вентилятор на желаемую скорость. Современные обычные регуляторы представляют собой просто переключатель на плате, который включает переключатели для других электрических устройств в комнате. Вы не увидите регулирующий блок, спрятанный в стене за доской.

    Чтобы понять, как работает регулятор, вы должны кое-что знать о сопротивлениях. Любой электрический проводник пропускает через себя ток.Однако проводник оказывает определенное сопротивление прохождению тока. Сопротивление зависит от материала проводника.

    Регулятор имеет катушки с проволокой с разным сопротивлением. Когда вы устанавливаете ручку в определенное положение, вы включаете определенное сопротивление последовательно с вентилятором. Последовательное соединение подразумевает, что сопротивление соответствует вентилятору. Это снижает падение напряжения на вентиляторе и его скорость до желаемого уровня. Чем больше сопротивление, тем выше падение напряжения на нем, что снижает скорость вентилятора.

    Соображения

    Эти регуляторы доступны по разумной цене. Сложность их использования заключается в том, что тепло, выделяемое в сопротивлении, вызывает потери мощности. Следовательно, вы снижаете скорость вентилятора со значительными затратами. Фактически, вы получаете значительную потерю мощности, когда устанавливаете регулятор на очень низкую скорость вращения вентилятора.

    Конденсаторные регуляторы

    Вы можете решить эту проблему, используя конденсаторные регуляторы. Этот тип регулятора помогает экономить электроэнергию на всех скоростях вентилятора.Регулирующий блок выглядит как ручка гораздо меньшего размера по сравнению с обычными резисторами. Вы можете изменить сопротивление, вращая ручку.

    Идея конденсаторного регулятора осталась прежней: он регулирует напряжение на двигателе вентилятора. Теперь, когда вы увеличиваете емкость, напряжение на конденсаторе уменьшается, но напряжение на двигателе вентилятора увеличивается. Соответственно увеличивается скорость вентилятора. Другими словами, вам нужно увеличить емкость конденсатора, чтобы увеличить скорость вентилятора.Однако, поскольку в конденсаторах нет потерь мощности, не выделяется тепло и, следовательно, не требуется дополнительных затрат.

    Преимущества конденсаторных резисторов

    Конденсаторные резисторы

    обладают множеством очевидных преимуществ. Они меньше, легче и менее неуклюжие на вид, чем их обычные аналоги. Кроме того, эти агрегаты обеспечивают линейное регулирование скорости. Поскольку они энергоэффективны, они помогают вам экономить электроэнергию. По сравнению с электронными регуляторами скорости, при включенном вентиляторе отсутствует отвлекающий жужжащий звук.Кроме того, вы можете рассчитывать на надежную работу, особенно по сравнению с электронными регуляторами.

    Выберите правильный регулятор для потолочного вентилятора для экономии электроэнергии: Bijli Bachao

    1. Главная ›
    2. Экономия электроэнергии›
    3. Вентиляторы ›
    4. Выберите правильный регулятор для потолочного вентилятора для экономии электроэнергии

    Потолочный вентилятор - один из самых распространенных приборов в индийском домашнем хозяйстве. Будучи тропической страной, Индия во многом полагается на потолочный вентилятор, и потолочный вентилятор есть в каждой комнате в стране.Когда мы идем покупать потолочный вентилятор, мы получаем вместе с ним регулятор. Регуляторы бывают разных типов, и разные потолочные вентиляторы поставляются с разными типами регуляторов. Большинство людей обычно не заботятся о регуляторе, но очень важно знать, что даже регулятор может тратить электроэнергию впустую и может увеличить ваши счета за электроэнергию.

    Хорошая новость в том, что вы всегда можете отказаться от поставленного регулятора и получить эквивалентную скидку и заменить его на работоспособный.Но для этого нужно знать о типах регуляторов.

    Как работает вентилятор?

    Потолочный вентилятор имеет однофазный электродвигатель и соединенные с ним металлические лопасти. Однофазный при подаче на двигатель, неспособный обеспечить крутящий момент для его вращения. Поэтому на одной из двух обмоток предусмотрен пусковой конденсатор. который отключается после запуска двигателя. После запуска работает рабочий конденсатор, который улучшает коэффициент мощности и поддерживает работу двигателя на номинальной скорости.Для регулирования скорости вентилятора предусмотрен регулятор, который изменяет напряжение на обмотке и, таким образом, регулирует скорость. Понизьте напряжение, уменьшите скорость вентилятора. Таким образом, регулятор управляет уровнями напряжения вентилятора.

    Типы регуляторов

    Сегодня на рынке доступны 3 типа регуляторов: электрический регулятор, электронный регулятор ступенчатого типа и подвижный электронный регулятор. У всех трех есть разные способы управления скоростью вращения вентилятора, и, следовательно, эффективность, с которой они управляют потреблением электроэнергии, различается.С точки зрения цены электрический регулятор является самым дешевым, но из всех трех он является самым неэффективным регулятором. Мы находимся в процессе сбора информации, связанной с влиянием на цену, и очень скоро обновим ее. Но сначала давайте посмотрим на все три типа:

    Электрический регулятор

    Традиционные регуляторы, которые были в наших домах в прошлом, в основном были этого типа. У этих регуляторов есть резисторы для уменьшения напряжения потолочного вентилятора. Резистор нагревается при понижении напряжения, и, таким образом, электричество, сэкономленное за счет снижения скорости вентилятора, теряется в регуляторе в виде тепла.Внутренний нагрев также приводит к длительному повреждению регулятора. Эти регуляторы также имеют большие размеры. Они стоят всего 40 рупий за штуку.

    Электронный регулятор

    Электронные регуляторы - это последний тип регуляторов, доступных на рынке. Они намного меньше по размеру, чем электрические регуляторы. В электронных регуляторах для уменьшения напряжения вместо резисторов используются конденсаторы. Конденсаторы регулируют скорость вращения вентилятора, регулируя форму сигнала источника питания. Они не нагреваются и, таким образом, экономят электроэнергию, когда вентилятор работает на более низких скоростях (на более высоких скоростях потребление электроэнергии вентилятором одинаково для обоих регуляторов).Эти регуляторы экономят до 40% на скорости 1 и около 30% на скорости 2 по сравнению с электрическими регуляторами. Доступны 2 типа электронных регуляторов:

      1. Подвижный тип: эти регуляторы перемещаются плавно, на них нет ступенчатого числа (от 1 до 5). Эти регуляторы лучше электрических, но все же могут вызывать некоторые искажения движения двигателя, вызывающие его нагрев. Этот тип обычно стоит 100 рупий за штуку.
      2. Step Type: Эти регуляторы имеют пронумерованные ступени скорости (обычно от 1 до 5).Эти регуляторы обеспечивают меньшее искажение движения двигателя и, следовательно, меньший нагрев. Это наиболее эффективный тип регулятора. Этот тип обычно стоит 200 рупий за штуку.

    Если вы используете в доме вентиляторы на низкой скорости, то ступенчатый регулятор вентилятора - лучший вариант для экономии электроэнергии. Экономия на счетах за электроэнергию может компенсировать дополнительную цену, которую вы заплатите за нее.

    Общие проблемы с электронным регулятором

    Стоимость электронного регулятора невелика, но большинство пользователей сталкиваются с проблемой, когда он не может регулировать скорость так, как вы хотите.У ступенчатого регулятора есть преимущество выбора скорости, если есть проблема с конденсатором или электронной схемой, выходящей из строя. Поскольку поставщик предоставляет хорошую гарантию на эти регуляторы, следует немедленно сообщить о дефекте в службу поддержки клиентов. Фактически, чтобы получить лучший регулятор скорости, а также дистанционное управление, BLDC (бесщеточные вентиляторы постоянного тока) становятся все более популярными.

    Обновление: Один из наших посетителей ( Пол ) сделал интересное предложение, чтобы сохранить электронные регуляторы в хорошем состоянии:

    При правильных ступенчатых электронных регуляторах вентилятора при переключении скорости возникает множество переходных процессов, которые являются также вредны для конденсаторов вентиляторов, но, что более важно, преждевременно убивают сам регулятор.Итак, идеальный метод - выключить переключатель, изменить скорость, а затем снова включить переключатель. Сначала это кажется громоздким, но как только вы к этому привыкнете, это станет вашей второй натурой. А регуляторы служат дольше!

    Чтобы понять его функции и эффективность, посетите эти страницы

    1. https://www.bijlibachao.com/energy-efficiency-and-other-articles/bldc-brushless-dc-induction-motors-and-inverter -technology-separated.html
    2. https: //www.bijlibachao.com / fan / bldc-fan-super-effective-fan-in-india-market-analysis.html
    3. .

    Источник информации: Core Center

    Об авторе :
    Абхишек Джайн - выпускник ИИТ в Бомбее с почти 10-летним опытом работы в корпоративной сфере до того, как основал Биджли Бачао в 2012 году. Его страсть к решению проблем подтолкнула его к Энергетическому сектору, и он очень хочет узнать о поведении клиентов в отношении Энергия и найти способы повлиять на устойчивость. Ещё от автора .

    Чем электронный регулятор вентилятора отличается от…

    Вентилятор, вероятно, является одним из наиболее часто используемых бытовых электроприборов в мире, но он также широко используется для регулирования температуры. Прежде чем мы углубимся в то, что регулирует и контролирует вентиляторы, мы сначала посмотрим на сам вентилятор и поймем, как регулируется его скорость.

    Вентилятор - это обычно однофазный асинхронный двигатель. Однофазный асинхронный двигатель имеет конденсаторный пускатель, без которого он не может обеспечить достаточный крутящий момент для запуска.В асинхронном двигателе электромагнитный момент прямо пропорционален квадрату приложенного напряжения в асинхронном двигателе.

    При нагрузке вентиляторного типа экспериментально определено, что крутящий момент нагрузки пропорционален квадрату скорости.

    В установившемся режиме электромагнитный крутящий момент равен крутящему моменту нагрузки и, следовательно,

    Следовательно, путем изменения приложенного напряжения скорость вентилятора может быть изменена, и это для скоростей ниже номинальной.


    Регуляторы - это устройства, которые используются для управления скоростью вращения вентилятора. Сегодня электронные регуляторы используются повсюду, а обычные регуляторы трудно найти. Посмотрим почему.

    Обычный тип, также называемый стабилизатором резисторного типа, представляет собой базовую схему делителя потенциала, как показано ниже.

    По мере того, как мы меняем положение ручки с 1 на 5, последовательное сопротивление продолжает уменьшаться, и, следовательно, напряжение, подаваемое на вентилятор, увеличивается, а вместе с ним и скорость.Но в этом типе регулятора энергия, которую мы экономим при работе вентилятора на более низких скоростях, теряется на нагрев резисторов. Это приводит к повреждению регулятора с течением времени, и, следовательно, они ненадежны. К тому же они громоздкие.

    Сегодня мы используем электронные регуляторы меньшего размера, которые состоят из силовых полупроводниковых устройств - в основном TRIAC и DIAC.

    TRIAC - это трехконтактное полууправляемое силовое полупроводниковое устройство, которое при срабатывании проводит ток в обоих направлениях.Триггерный импульс подается на клемму затвора (G) устройства.

    DIAC - это неуправляемое силовое полупроводниковое устройство с двумя выводами, которое проводит ток в обоих направлениях, когда напряжение на устройстве пересекает определенный пороговый уровень, называемый напряжением пробоя (V BR ).

    Схема электронного регулятора вентилятора показана ниже.

    Рассмотрим положительный полупериод подачи. Поскольку TRIAC еще не сработал, он остается выключенным, а напряжение на вентиляторе равно нулю.И, следовательно, ток протекает через ветвь конденсатора резистора и заряжает конденсатор. Как только конденсатор достаточно заряжен, так что напряжение на DIAC пересекает его уровень напряжения пробоя (V BR ), он проводит срабатывание TRIAC и включает его, и теперь напряжение питания появляется на вентиляторе. То же самое происходит даже в отрицательном полупериоде. Поскольку напряжение не появляется на вентиляторе в течение полного цикла, среднеквадратичное значение напряжения на вентиляторе уменьшается, и, следовательно, его скорость снижается.

    Среднеквадратичное значение напряжения на вентиляторе зависит от ∝, которое представляет собой время, необходимое конденсатору для зарядки до напряжения V BR . Это зависит от постоянной времени (R * C) ветви резистивного конденсатора. По мере уменьшения значения сопротивления R постоянная времени уменьшается, что приводит к уменьшению ∝, что, в свою очередь, увеличивает среднеквадратичное значение напряжения на вентиляторе и, следовательно, увеличивает скорость и наоборот. Следовательно, изменяя сопротивление R, мы можем управлять скоростью вращения вентилятора с помощью электронного регулятора.

    В случае электронных регуляторов потери энергии в виде тепла через резисторы намного меньше, поскольку через них протекает только очень небольшой ток. Кроме того, они маленькие и компактные, и у них более быстрое время отклика, что делает их более широко используемыми.

    Получите самую низкую цену на регулятор вентилятора онлайн в Индии

    Что такое регуляторы вентилятора?

    Регулятор вентилятора - важный компонент вентиляторов, который используется для увеличения или уменьшения скорости вентилятора в соответствии с потребностями пользователя.В Moglix мы разработали новейшую линейку регуляторов вентиляторов онлайн, чтобы учитывать постоянно меняющиеся требования наших клиентов. Предлагаемые нами модели регуляторов вентилятора были получены от таких брендов, как Anchor, Orpat , Havells, Cona , Crabtree, Standard и eBanny .


    Различные типы регуляторов вентиляторов в Интернете Доступно на сайте Moglix

    Просматривая наш ассортимент регуляторов вентиляторов, вам будет представлен широкий спектр моделей, которые хранятся на складе специально для удовлетворения различных потребностей наших клиентов.Некоторые из наших заметных предложений упомянуты ниже:

    Регуляторы электрических вентиляторов - Регуляторы электрических вентиляторов Модели раньше использовались в домах. Регулятор электрического вентилятора оснащен резисторами, которые помогают снизить напряжение потолочного вентилятора. Резистор нагревается при понижении напряжения. В результате резистор регулятора электрического вентилятора нагревается при понижении напряжения. Следовательно, электричество экономится за счет минимизации скорости вентилятора и теряется в виде тепла в электрическом регуляторе вентилятора.Электровентиляторный регулятор имеет громоздкие размеры. Поэтому регулятор электрического вентилятора не считается идеальным для использования домашними пользователями.

    Электронные регуляторы вентилятора - Электронный регулятор вентилятора Модели , которые мы предлагаем как часть нашей коллекции, меньше по размеру по сравнению с электрическими регуляторами. Они работают с использованием конденсаторов, а не резисторов для уменьшения напряжения. Эти конденсаторы регулируют скорость вращения вентилятора, регулируя форму волны источника питания. Они не нагреваются и могут помочь пользователям сэкономить значительное количество электроэнергии, когда вентилятор работает на более низких скоростях.

    Когда скорость выше, потребление электроэнергии этими вентиляторами одинаково для обоих регуляторов. Предлагаемые нами электронные регуляторы вентилятора могут помочь вам сэкономить до 40% на скорости 1 и около 30% на скорости 2 по сравнению с электрическими регуляторами.

    Наши модели электронных регуляторов вентилятора изготовлены из высококачественного пластика. Они имеют модульную конструкцию и предназначены для скрытого монтажа. Они не издают гудения при любой скорости вращения вентилятора и могут вращаться на 360 градусов. Эти электронные регуляторы вентилятора можно разделить на два основных типа I.е. подвижно-ступенчатого типа.

    Подвижные регуляторы вентиляторов работают плавно и не имеют ступенчатого числа. Этот тип электронного регулятора вентилятора значительно лучше электронных. Однако они по-прежнему могут вызывать небольшое искажение движения двигателя, что приводит к его нагреву.

    Ступенчатый электронный регулятор вентилятора, напротив, имеет пронумерованные ступени скорости (обычно от 1 до 5). Эти регуляторы вентилятора обеспечивают меньшее искажение движения двигателя и, следовательно, вызывают меньший нагрев.Этот тип электронного регулятора вентилятора является наиболее эффективным.

    Регуляторы потолочных вентиляторов - Предлагаемые нами модели регуляторов потолочных вентиляторов имеют вращение на 360 градусов. У них есть одно- и четырехступенчатый поворотный переключатель для управления скоростью вентилятора. Модели регуляторов потолочных вентиляторов, доступные в Интернете на нашем сайте, имеют широкую и плоскую ручку переключателя, что упрощает их использование. Каждый потолочный вентилятор , разработанный с использованием поликарбонатного пластика класса FR, обладает высокой ударопрочностью.Они ударопрочные и устойчивы к ультрафиолетовому излучению.

    Эти регуляторы очень эффективны и экономичны. Предлагаемый регулятор потолочного вентилятора включает модели, в которых отсутствуют радиопомехи. У них низкий уровень шума; ступенчатое управление и поставляется в корпусе со стабилизацией FR и УФ.

    Эти регуляторы отличаются высокой надежностью и могут быть проверены на 5000 электрических рабочих циклов. Предлагаемые нами онлайн регуляторы потолочных вентиляторов оснащены конденсаторами с мягким нагревом.

    Регуляторы вентилятора с дистанционным управлением - Модели регуляторов вентилятора с дистанционным управлением, которые доступны в Moglix, могут быть установлены на пластинах любого размера. Они занимают пространство для двух моделей и могут помочь пользователям значительно сэкономить электроэнергию. В предлагаемых нами коллекциях регуляторов вентилятора с дистанционным управлением есть модели, которые просты в установке и эксплуатации.

    Благодаря модульной конструкции они могут быть установлены без изменения существующей проводки. Они ударопрочные и имеют переключение искр.Этот тип регулятора вентилятора с дистанционным управлением может использоваться в холлах, спальнях и кухнях. Они также подходят для использования в конференц-залах или аудиториях, магазинах, ресторанах, больницах и т. Д. Более того, с пультом дистанционного управления их действительно интересно использовать.

    Основным преимуществом регулятора вентилятора с дистанционным управлением является то, что он предотвращает риск поражения электрическим током. Они очень экономичны и позволяют сократить количество ненужных проводов с помощью двухпозиционных переключателей. Наша линейка регуляторов вентилятора с дистанционным управлением очень полезна для людей пожилого возраста или людей с ограниченными физическими возможностями.


    Регуляторы вентиляторов различных марок онлайн, предлагаемые Moglix

    В Moglix мы имеем дело с широким спектром регуляторов вентиляторов онлайн. Некоторые из них упомянуты ниже: -

    Регуляторы якорных вентиляторов - Предлагаемые нами модели якорных вентиляторов соответствуют существующим спецификациям EME. Они сделаны из высококачественных материалов, таких как мочевина. Они подходят для использования в домашних условиях, магазинах, офисах, ресторанах, больницах и т. Д. Мы разработали регулятор цены на потолочный вентилятор Anchor с учетом покупательной способности наших покупателей.Вы можете получить четкое представление о цене на вентиляторы-регуляторы Anchor, просмотрев обширную коллекцию, которую мы предлагаем.

    Cona Fan Regulators - Коллекция регуляторов вентилятора Cona, которую мы предлагаем, изготовлена ​​из высококачественного термопласта. Они имеют большую толщину, экономят электроэнергию и отличаются высокой прочностью. Регуляторы вентилятора Cona, предлагаемые онлайн, работают без сбоев и имеют гладкую глянцевую поверхность. У них также долгий жизненный цикл.

    Регуляторы вентиляторов Legrand - Регуляторы вентиляторов Legrand, доступные в Интернете и доступные в Moglix, изготовлены из поликарбоната.Они имеют четкую, лаконичную модульную конструкцию с большим пространством для проводки. Поэтому регулятор вентилятора Legrand можно использовать в течение длительного времени.

    Регуляторы вентиляторов Crompton Greaves - Коллекция регуляторов вентиляторов Crompton Greaves, предлагаемая в Интернете, изготовлена ​​из пластика высшего качества. Они имеют прямоугольную форму и представляют собой ступенчатые кнопочные регуляторы. Цена на регулятор вентилятора Crompton Greaves оставалась в пределах доступного диапазона. Таким образом, пользователи могут покупать покупателей, не выходя из своего бюджета.

    Регуляторы вентиляторов Havells - Интернет-ассортимент регуляторов вентиляторов Havells Spark, которые доступны как часть этой категории, имеют элегантный дизайн. У них глянцевое покрытие. Регуляторы вентиляторов Havells Orion, предлагаемые в Интернете, могут работать без сбоев. Цена на регулятор вентилятора Havells Pacer держится в широком диапазоне. Таким образом, покупатели могут выбирать регуляторы вентиляторов по своему усмотрению, не выходя за рамки своего бюджета.

    Регуляторы вентиляторов Bajaj - Регуляторы вентиляторов Bajaj, предлагаемые в Интернете, имеют модульную конструкцию и монтируются заподлицо.Они также свободны от гула. Изготовлены из качественного пластика, имеют прямоугольную форму. Цена регулятора вентилятора Bajaj была разработана с учетом существующего рыночного ценового диапазона. Таким образом, покупатели из всех слоев общества могут купить регулятор скорости вращения вентилятора по своему выбору по средствам.

    Philips Регуляторы вентиляторов - Регуляторы вентиляторов Philips, доступные в Интернете, не создают радиочастотных помех. Хорошая вентиляция регулятора скорости вращения вентилятора гарантирует отсутствие тепловыделения.Они имеют энергосберегающий дизайн и не издают шума. Обычная цена вентилятора Philips держится в широком диапазоне. Внимательное изучение цены регулятора скорости вращения вентилятора поможет покупателю определиться с выбором модели.


    Почему стоит покупать регуляторы вентиляторов в Интернете в Moglix?

    Коллекция онлайн-регуляторов вентилятора, доступная в Moglix, была получена от ведущих брендов на рынке. Все наши продукты проходят многоточечную проверку перед отправкой к вашему порогу, что гарантирует им беспрецедентную надежность.Чтобы покупатели не столкнулись с трудностями при покупке моделей переключателей регуляторов вентилятора по своему выбору, мы обогатили наши предложения, включив ключевые характеристики, которые сделают сравнение простым и беспроблемным. Таким образом, вы можете легко купить любой переключатель регулятора вентилятора, который захотите. Прийти; выберите из ассортимента моделей переключателей регуляторов вентилятора, предлагаемых Moglix онлайн!

    Insight - Как работают регуляторы вентиляторов

    Регуляторы вентиляторов занимают важное место в электрических распределительных щитах.Регуляторы вентилятора очень похожи на диммеры, их функция - регулировать / контролировать скорость вентилятора и обеспечивать комфортную среду для жителей.

    В традиционных громоздких регуляторах используется резистор, имеющий отводы и соединенный последовательно с вентилятором. Когда мы перемещаем ручку, в цепь добавляется разное сопротивление. Несмотря на дешевизну, самая большая проблема с таким регулятором заключается в том, что значительное количество энергии теряется в виде тепла через сопротивление.Когда вентилятор работает на низкой скорости, потери мощности значительны.

    Высокотехнологичные электронные регуляторы преодолевают эти проблемы за счет использования электронных компонентов для управления скоростью вращения вентилятора.

    Некоторые из преимуществ электронных регуляторов вентилятора:

    1. Они обеспечивают непрерывный контроль скорости.

    2. Энергосбережение на всех скоростях.

    3. Меньшие габариты и вес.

    Сердце электронного регулятора вентилятора - TRIAC.TRIAC - полупроводниковый прибор, относящийся к семейству тиристоров.

    Рис.1: Изображения спереди и сзади электронного регулятора вентилятора

    На приведенных выше изображениях показаны изображения спереди и сзади электронного регулятора вентилятора. Опять же, он доступен в различных формах, размерах, цветах в зависимости от производителя для производителя.

    Конструкция регулятора вентилятора

    Рис. 2: Конструкция регулятора вентилятора

    Пластиковая ручка, подключенная к потенциометру (переменное сопротивление), показана на изображении выше.Когда мы вращаем ручку, сопротивление цепи изменяется, что, в свою очередь, регулирует угол включения симистора.

    Рис. 3: Внутренние компоненты регулятора

    Расположение различных компонентов можно увидеть, сняв передний и задний пластиковый кожух.

    Роль индуктора, конденсатора и TRIAC

    Рис.4: Схема регулятора

    Катушка индуктивности и конденсатор действуют как фильтр радиочастотных помех.Это снижает помехи, возникающие из-за включения и выключения переменного тока.

    Роль TRIAC

    Рис.5: TRIAC регулятора вентилятора

    TRIAC, который является сердцем схемы, показан на изображении выше. Проще говоря, TRIAC подобен полупроводниковому устройству, имеющему вход для внешнего питания. Форма волны напряжения носит синусоидальный характер. Когда TRIAC запускается под углом 30 градусов, он позволяет проходить через него только форме волны после 30 градусов как в положительном, так и в отрицательном полупериоде.Входной сигнал для TRIAC - это угол, называемый углом стрельбы.

    Углом зажигания можно управлять с помощью переменного резистора и / или конденсатора, чтобы позволить проходить через него только определенной части цикла переменного тока, тем самым снижая среднее напряжение за полный цикл. Поскольку подаваемое напряжение пропорционально скорости и, следовательно, скорость вентилятора можно увеличивать или уменьшать.

    Рис.6: Потенциометр и конденсатор регулятора

    Потенциометр и конденсатор показаны на изображении выше.В этом случае для изменения угла зажигания используется только переменный резистор. Используемый конденсатор имеет фиксированное значение.

    ]]> ]]>
    В рубрике: Insight
    С тегами: вентилятор, регулятор вентилятора, потенциометр, регулятор

    Купить регуляторы вентилятора и переключатель диммера в Интернете по лучшей цене | Eleczo.com

    Получите лучшие скидки на контроллер / регулятор вентилятора и диммер @ Eleczo India

    Регуляторы вентиляторов и диммеры: это есть у всех!

    Регуляторы вентиляторов

    , также известные как переключатели вентиляторов, используются для управления скоростью вентилятора.Потолочный вентилятор является наиболее часто используемым электрическим устройством и состоит из регулятора, который определяет и регулирует его скорость.

    Выберите подходящий диммер / регулятор скорости вращения вентилятора для экономии электроэнергии

    Регуляторы вентиляторов и диммерный переключатель можно разделить на:

    • Электрический регулятор
    • Электронный регулятор ступенчатого типа
    • Подвижный электронный регулятор

    Выбор подходящего регулятора вентилятора или Светодиодный диммерный переключатель играет важную роль в получении эффективного результата, а также в снижении энергопотребления.

    Регулятор вентилятора и диммер Модели переключателя света: Eleczo.com

    В нашей онлайн-зоне вы получите огромную коллекцию диммеров вентилятора или Regulator Switch от ведущих брендов , таких как Schneider Electric, Legrand, Anchor, Cona, Honeywell, GreatWhite Electricals и т. Д. , и ниже приведены различные модели, с которыми мы имеем дело:

    • Roma, Roma Plus & Vision - Якорь
    • Smyle, i-Connect, i-Nano, Olive, Viva, Nice, HERO, Gold & METAL - Cona
    • Fiana & Myrah - Грейт-Уайт
    • Аспект, Blenze & Citric - Honeywell
    • Артеор, Мириус и Майлинк - Legrand
    • Zencelo, LIVIA и Opale - Schneider Electric

    Покупайте электрические продукты только самого высокого качества от Eleczo

    Возможно, раньше вы сталкивались с проблемами с переключателями диммера.Если их не выбрать с умом, они могут вызвать такие проблемы, как повышенный внутренний нагрев, больший размер, повышенное энергопотребление и многое другое. Чтобы устранить все подобные проблемы, выберите из нашей лучшей коллекции диммеров для вентиляторов, которые не вызовут таких проблем.

    Другие продукты от надежного поставщика электрооборудования - Eleczo.com

    Распределительное устройство низкого напряжения , Распределительные устройства, Вилки и розетки, МФД переменного тока и силовые конденсаторы, Электромонтажные устройства, Контакторы, Переключатель байпаса, Кнопки, Индикационные лампы, Светодиоды, Предохранитель HRC, Потолочные лампы, Провода и кабели , Розетки , MCCB, MCB, ACB, Onload Switchover Switch , установочные комплекты, розетки для шнуров, розетки для бритв, телефонные и информационные розетки, всплывающие коробки - это некоторые другие электрические продукты, с которыми мы имеем дело.

    У нас тоже есть зона продавца!

    Если вы хотите продавать свои электротовары через Интернет , сообщите нам, и мы также дадим вам возможность поднять свой бизнес в виртуальной толпе.

    Могу ли я иметь два регулятора для настенного вентилятора - один по умолчанию, а второй я подключаю извне к распределительному щиту

    Могу ли я иметь два регулятора для настенного вентилятора - один по умолчанию и второй я подключаюсь извне к распределительному щиту - Обмен электротехнического стека
    Сеть обмена стеков

    Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

    Посетить Stack Exchange
    1. 0
    2. +0
    3. Авторизоваться Подписаться

    Electrical Engineering Stack Exchange - это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

    Зарегистрируйтесь, чтобы присоединиться к этому сообществу

    Кто угодно может задать вопрос

    Кто угодно может ответить

    Лучшие ответы голосуются и поднимаются наверх

    Спросил

    Просмотрено 2k раз

    \ $ \ begingroup \ $ Закрыто. Вопрос не по теме. В настоящее время он не принимает ответы.

    Хотите улучшить этот вопрос? Обновите вопрос, чтобы он соответствовал теме обмена электротехническим стеком.

    Закрыт 5 лет назад.

    Я купил настенный вентилятор со следующей спецификацией:

    • Скорость вентилятора: 1900 об / мин
    • Напряжение: 220-240 В
    • Частота: 50 Гц
    • Мощность: 125 Вт

    Он имеет встроенный ступенчатый регулятор с 3-х ступенчатой ​​кнопкой для уменьшения или увеличения скорости вентилятора, а именно., 1 = медленный, 2 = средний, 3 = самый высокий. Как показано на изображении ниже. Теперь проблема в том, что он работает быстро на самом первом этапе (т.е. 1 = медленно), и я хочу, чтобы он еще больше замедлялся.

    Поэтому я купил еще один электронный регулятор ступенчатого типа, как показано красным прямоугольником на изображении ниже, и собираюсь подключить его к коммутационной плате, как и к потолочному вентилятору. Но я сомневаюсь, что с этим вентилятором будут работать два регулятора или нет. Может ли какой-нибудь орган помочь в выборе лучшего решения этого вопроса.

    Заранее спасибо!

    Создан 26 июл.

    \ $ \ endgroup \ $ 3 \ $ \ begingroup \ $

    В наиболее распространенных продуктах дополнительный регулятор работает за счет снижения напряжения питания, в то время как встроенный регулятор работает за счет изменения номинала конденсатора или точки подключения к обмотке двигателя.Они могут работать вместе, но попытка сделать самую медленную скорость намного медленнее может не сработать. Скорость вентилятора может варьироваться, и может быть трудно отрегулировать вентилятор на медленную скорость без его полной остановки. Вероятно, будет лучше, если регулятор вентилятора будет установлен на максимальную скорость, а добавленный регулятор будет использоваться только для снижения скорости с этого момента.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
