Как правильно подобрать и настроить регулятор яркости для светодиодной ленты. Какие существуют типы диммеров и методы диммирования светодиодов. На что обратить внимание при выборе регулятора яркости.
Основные способы регулировки яркости светодиодных лент
Существует несколько основных способов регулировки яркости светодиодных лент:
- Широтно-импульсная модуляция (ШИМ)
- Аналоговое диммирование (снижение тока)
- Цифровые протоколы диммирования (DMX, DALI и др.)
- Использование специальных контроллеров
Выбор конкретного метода зависит от типа светодиодной ленты, блока питания и требований к системе освещения. Рассмотрим подробнее каждый из этих способов.
Широтно-импульсная модуляция (ШИМ) для диммирования светодиодов
Широтно-импульсная модуляция (ШИМ) — один из самых распространенных и эффективных методов регулировки яркости светодиодных лент. Принцип работы ШИМ заключается в быстром включении и выключении светодиодов с определенной частотой.
Как работает ШИМ-диммирование светодиодов?
- Светодиоды включаются и выключаются с высокой частотой (обычно 100-1000 Гц)
- Изменяется соотношение времени включенного и выключенного состояния (скважность)
- Человеческий глаз воспринимает это как изменение яркости
Преимущества ШИМ-диммирования:
- Широкий диапазон регулировки (от 0 до 100%)
- Сохранение цветовой температуры
- Высокая эффективность
- Простота реализации
Аналоговое диммирование светодиодных лент
Аналоговое диммирование (также называется CCR — Constant Current Reduction) основано на изменении тока, протекающего через светодиоды. При уменьшении тока снижается яркость свечения.
Особенности аналогового диммирования:
- Плавное изменение яркости
- Отсутствие мерцания
- Меньшая эффективность по сравнению с ШИМ
- Возможное изменение цветовой температуры при низких уровнях яркости
Аналоговое диммирование чаще применяется для светодиодных лент постоянного тока.
Цифровые протоколы диммирования светодиодов
Для управления яркостью светодиодных лент в профессиональных системах освещения часто используются специальные цифровые протоколы:
- DMX512 — стандарт для управления световым оборудованием
- DALI — цифровой протокол для систем освещения зданий
- 0-10V — аналоговый стандарт управления яркостью
Эти протоколы позволяют точно контролировать яркость, создавать световые сцены и интегрировать освещение в системы автоматизации зданий.

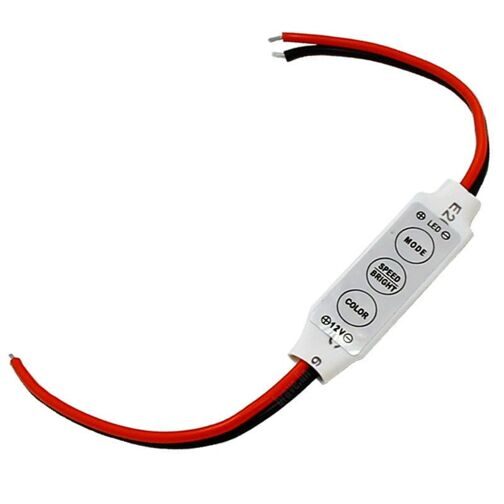

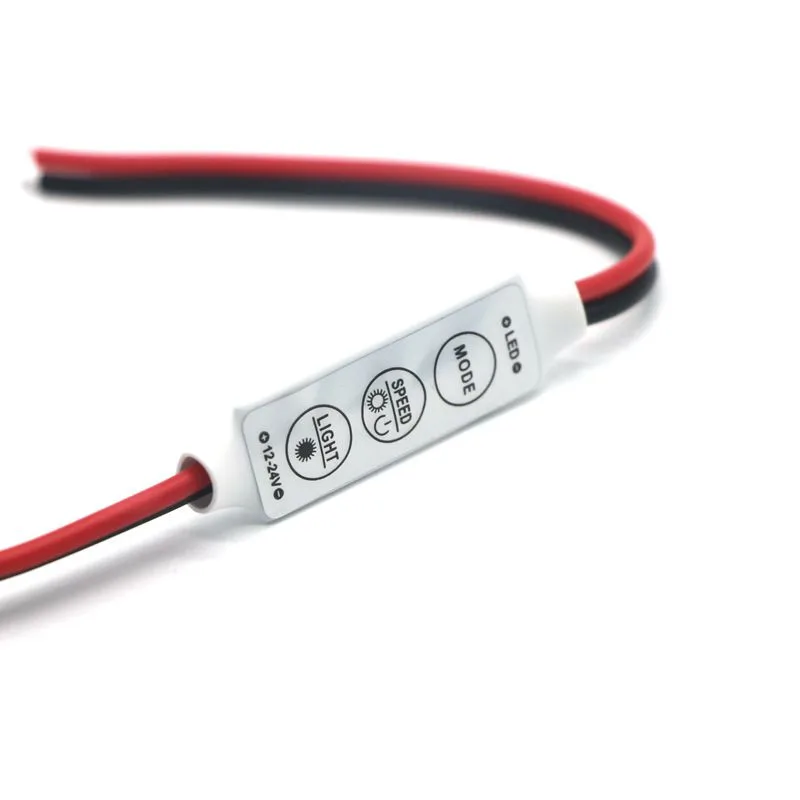

Выбор регулятора яркости для светодиодной ленты
При выборе регулятора яркости (диммера) для светодиодной ленты необходимо учитывать следующие факторы:
- Тип светодиодной ленты (постоянного тока или напряжения)
- Напряжение питания ленты (12В, 24В и т.д.)
- Мощность ленты
- Требуемый диапазон регулировки
- Совместимость с блоком питания
- Наличие дополнительных функций управления
Важно правильно подобрать регулятор по мощности и напряжению, чтобы обеспечить стабильную и безопасную работу светодиодной ленты.
Схемы подключения регуляторов яркости к светодиодным лентам
Существует несколько основных схем подключения регуляторов яркости к светодиодным лентам:
- Подключение диммера между блоком питания и лентой
- Использование диммируемого блока питания
- Подключение диммера к управляющему входу драйвера светодиодов
Выбор конкретной схемы зависит от типа регулятора, ленты и требований к системе освещения. Важно соблюдать полярность подключения и не превышать максимальную нагрузку регулятора.
Особенности диммирования RGB светодиодных лент
RGB светодиодные ленты позволяют не только регулировать яркость, но и менять цвет свечения. Для управления такими лентами используются специальные RGB-контроллеры, которые обеспечивают:
- Независимую регулировку яркости каждого цвета (красный, зеленый, синий)
- Создание различных цветовых эффектов
- Плавное изменение цвета
- Синхронизацию нескольких лент
RGB-контроллеры могут управляться с помощью пульта ДУ, смартфона или интегрироваться в системы умного дома.
Проблемы при диммировании светодиодных лент и их решение
При регулировке яркости светодиодных лент могут возникать некоторые проблемы:
- Мерцание при низких уровнях яркости
- Неравномерное свечение по длине ленты
- Изменение цветовой температуры
- Нестабильная работа при использовании несовместимых диммеров
Для решения этих проблем рекомендуется:
- Использовать качественные блоки питания и регуляторы яркости
- Правильно подбирать компоненты по мощности и напряжению
- Применять ШИМ-диммирование с высокой частотой
- Использовать специализированные драйверы для светодиодов
Заключение: как выбрать оптимальный способ регулировки яркости светодиодной ленты
Выбор оптимального способа регулировки яркости светодиодной ленты зависит от многих факторов. Для большинства бытовых применений рекомендуется использовать ШИМ-диммирование, которое обеспечивает широкий диапазон регулировки и высокую эффективность. Для профессиональных систем освещения могут потребоваться более сложные решения на основе цифровых протоколов управления.
При выборе регулятора яркости важно учитывать:
- Совместимость с типом светодиодной ленты
- Диапазон регулировки
- Простоту монтажа и настройки
- Дополнительные функции управления
- Возможность интеграции в системы умного дома
Правильно подобранный регулятор яркости позволит создать комфортное и энергоэффективное освещение на основе светодиодных лент.
Регулировка яркости светодиодных лент — статья
Главная > Статьи >
Вы можете без труда регулировать яркость светодиодных лент до того уровня, который наиболее комфортен для восприятия вашего глаза. Для этого вовсе не обязательно придумывать способы, чтобы снизить сетевое напряжение, тем более что такой вариант практически неосуществим. Яркость свечения можно изменять при помощи метода широтно-импульсной модуляции (ШИМ). Для этого вам понадобится специальный управляющий модуль на основе блока питания, к которому подключен конвертер и контроллер управления цветом. Суть метода заключается в том, что при отсутствии постоянного напряжения на светодиод ток подается импульсно, что приводит к уменьшению светового потока. Импульсная частота может составлять сотни и тысячи герц, временные промежутки между импульсами могут иметь разное временное значение (расчет идет на десятые и сотые доли секунды, но это зависит от параметра конкретного светодиода).
Человеческий глаз не способен воспринимать такую частоту мерцания, поэтому при уменьшении светового потока нам кажется, что светодиод продолжает работать в обычном режиме. Таким образом, становится возможным регулировать световой поток в определенном промежутке времени. При изменении яркости светодиода (этот процесс называется диммированием) его цветовая температура остается на прежнем уровне. В обычных же лампах накаливания уменьшение яркости сопровождается изменением цвета – происходит смещение спектра в желто-оранжево-красный район. Отсутствие таких изменений у светодиодных лент, модулей и линеек прибавляют еще один плюс к преимуществам их использования в сфере подсветки рекламных вывесок, архитектурных объектов и других элементов.
- контроллеры для RGB лент >>
- светодиодные ленты для дома >>
Однако же нужно иметь в виду, что использование диммеров для традиционных ламп накаливания невозможно по причине того, что для разных осветительных приборов существует разный принцип работы регуляторов яркости.
Согласно подобному принципу становится возможным изменение цветов в RGB-светодиодах. Например, если изменить общий поток света на каждом из трех цветовых кристаллов – красном, зеленом и синем, то на выходе из смешения этих цветов разной яркости можно получить оттенки как фиолетового, так и пурпурного цвета.
Всё для светодиодного освещения Вы найдете в разделах каталога:
- Светодиодные лампы mr16
- Светодиодные лампы с цоколем
- Светодиодные встраиваемые светильники
- Светодиодные led ленты
Простейший регулятор яркости светодиодов | Сделай сам своими руками
Простейшая схема регулятора яркости светодиодов, представленная в этой статье, с успехом может быть применена в тюнинге автомобилей, ну и просто для повышения комфорта в машине в ночное время, например для освещения панели приборов, бардачков и так далее.
Чтобы собрать это изделие, не нужно технических знаний, достаточно быть просто внимательным и аккуратным.
Напряжение 12 вольт считается полностью безопасным для людей. Если в работе использовать светодиодную ленту, то можно считать, что и от пожара вы не пострадаете, так как лента практически не греется и не может загореться от перегрева. Но аккуратность в работе нужна, что бы ни допустить короткого замыкания в смонтированном устройстве и как следствие пожара, а значит сохранить своё имущество.
Транзистор Т1, в зависимости от марки, может регулировать яркость светодиодов общей мощностью до 100 ватт, при условии, что он будет установлен на радиатор охлаждения соответствующей площади.
Работу транзистора Т1 можно сравнить с работой обыкновенного краника для воды, а потенциометра R1 – с его рукояткой. Чем больше откручиваешь – тем больше течёт воды. Так и здесь. Чем больше откручиваешь потенциометр – тем больше течёт ток. Закручиваешь – меньше течёт и меньше светят светодиоды.
Схема регулятора
Для этой схемы нам понадобятся не многочисленные детали.
Транзистор Т1. Можно применить КТ819 с любой буквой. КТ729. 2N5490. 2N6129. 2N6288. 2SD1761. BD293. BD663. BD705. BD709. BD953. Эти транзисторы нужно выбирать в зависимости от того, какую мощность светодиодов вы планируете регулировать. В зависимости от мощности транзистора находится и его цена.
Потенциометр R1 может быть любого типа сопротивлением от трёх до двадцати килоом. Потенциометр сопротивлением три килоома лишь немного снизит яркость светодиодов. Десять килоом — убавит почти до нуля. Двадцать – будет регулировать со средины шкалы. Выбирайте, что вам подходит больше.
Если вы будете использовать светодиодную ленту, то вам не придётся заморачиваться с расчётом гасящего сопротивления (на схеме R2 и R3) по формулам, потому что эти сопротивления уже вмонтированы в ленту при изготовлении и всё, что нужно, это подключить её к напряжению 12 вольт. Только нужно купить ленту именно на напряжение 12 вольт.
Если подключаете ленту, то сопротивления R2 и R3 исключить.
Выпускают так же светодиодные сборки, рассчитанные на питание 12 вольт, и светодиодные лампочки для автомобилей. Во всех этих устройствах при изготовлении встраивают гасящие резисторы или драйверы питания и их напрямую подключают к бортовой сети машины. Если вы в электронике делаете только первые шаги, то лучше воспользоваться именно такими устройствами.
Итак, с компонентами схемы мы определились, пора приступать к сборке.
Прикручиваем на болтик транзистор к радиатору охлаждения через теплопроводящую изолирующую прокладку (чтобы не было электрического контакта радиатора с бортовой сетью автомобиля, во избежание короткого замыкания).
Нарезаем провод на куски нужной длинны.
Зачищаем от изоляции и лудим оловом.
Зачищаем контакты светодиодной ленты.
Припаиваем провода к ленте.
Защищаем оголённые контакты при помощи клеевого пистолета.
Припаиваем провода к транзистору и изолируем из термоусадочным кембриком.
Припаиваем провода к потенциометру и изолируем их термоусадочным кембриком.
Собираем схему с применением контактной колодки.
Подключаем к аккумулятору и опробуем в работе на разных режимах.
Всё работает хорошо.
Смотрите видео работы регулятора
Как затемнить светодиодные ленты
Светодиодные ленты используются во многих местах, таких как магазины, отели, рекламные щиты, развлекательные заведения, дома и даже в украшениях автомобилей. Одной из самых больших проблем с момента появления светодиодных ламп является затемнение. Необходимо не только сохранить энергию светодиодной ленты, но и улучшить атмосферу и повысить эффективность. Все это может быть достигнуто путем затемнения светодиодных лент. Эта статья покажет вам, как это сделать.
Тип двигателя светодиодного освещения
Как правило, эффективность диммирования определяется двумя основными факторами: источником светодиода и драйвером.
Светодиодные источники света подразделяются на два типа: только светодиоды и светодиоды с резистором или линейным регулятором.
Только светодиоды
Если светодиодный источник света или модуль состоит только из светодиодов, обычный подход к диммированию осуществляется путем изменения амплитуды тока, протекающего через светодиод. В результате драйвер светодиода должен быть разработан с учетом такой потребности. Как и семейство Meanwell HLG, драйверы Upowertek имеют регулируемый ток и регулируются внешним диммером с использованием сигнала широтно-импульсной модуляции (ШИМ) постоянного тока 1–10 В* или 10 В или простого резистора.
Только светодиодыЗагрузите эту страницу в формате PDF
Чтобы сэкономить ваше время, мы также подготовили PDF-версию, содержащую все содержимое этой страницы, только оставьте свой адрес электронной почты, и вы сразу же получите ссылку для скачивания.
Светодиоды с резисторами
С другой стороны, светодиоды с резисторами обычно называют светодиодными лентами. Они популярны, потому что их ток достаточно постоянен из-за резистора, включенного последовательно со светодиодом.
В результате пользователь или установщик может просто использовать любой источник постоянного напряжения или драйвер светодиода для питания светодиодной ленты. Светодиодные ленты чаще всего питаются от 12 В или 24 В. Однако процесс диммирования драйвера постоянного напряжения отличается от процесса диммирования постоянного тока. И среди подходов, используемых для диммирования светодиодной ленты, использование светодиодного драйвера с сигнальным диммированием является лучшим. В Upowertek мы предлагаем драйверы светодиодов с регулируемой яркостью сигнала. В этой статье показано, как уменьшить яркость светодиодной ленты с помощью сигнального светодиодного драйвера с регулируемой яркостью и ШИМ-выходом.
Какие существуют типы драйверов светодиодов?
Драйвер светодиода может быть драйвером постоянного тока или постоянного напряжения. Драйверы светодиодов постоянного тока имеют фиксированный выходной ток и переменный диапазон выходного напряжения. При изменении напряжения светодиода ток остается постоянным.
Драйверы светодиодов с постоянным напряжением, с другой стороны, предназначены только для всех выходных напряжений постоянного тока. Этот тип драйвера поддерживает постоянное напряжение независимо от того, какой ток протекает по нему. Поскольку светодиодные ленты обычно имеют токоограничивающий резистор, включенный последовательно со светодиодом, только драйверы постоянного напряжения с выходом PWM подходят для затемнения лент, как показано ниже.
Различные типы выходных сигналов драйверов светодиодов Как лучше всего регулировать яркость светодиодной ленты? При диммировании светодиодных лент необходимо использовать правильный источник питания и соответствующую конфигурацию. Существует несколько способов диммирования светодиодных лент постоянного напряжения. Каждый метод имеет свои преимущества и недостатки. Как правило, для затемнения светодиодной ленты можно использовать недиммируемый (с дополнительным контроллером) или диммируемый драйвер.
Хотя оба решения обеспечивают высококачественное затемнение, ваше решение может быть продиктовано вашей ценой и ограничениями по установке.
Этот подход прост, поскольку не требует дополнительной проводки. Затемнение осуществляется на стороне постоянного тока драйвера с помощью контроллера, подключенного между драйвером и светодиодной лентой. Драйвер без регулировки яркости
плюс контроллер постоянного тока с регулируемой яркостьюКаковы плюсы и минусы диммирования с помощью драйвера без регулировки яркости?
Драйверы без диммирования часто дешевле, чем драйверы с диммированием, и их легче купить на рынке. Кроме того, светодиодный контроллер генерирует стабильный диапазон от 0 до 100 процентов без заметного мерцания.
Недостатком этого является необходимость в контроллере для работы с драйвером без диммирования.
Драйвер светодиодов без регулировки яркости Диммирование с помощью драйвера светодиодов с регулируемой яркостьюСуществует два типа драйверов с регулируемой яркостью постоянного напряжения:
- Драйверы светодиодов с регулируемой яркостью и фазовой отсечкой
- Использование контроля сигнала в проводах управления водителя.
Обычно для этого метода используются драйверы с фазовой отсечкой или симисторные диммируемые драйверы. Эти драйверы используют стандартный настенный диммерный модуль, передний или задний фронт. Вы можете добиться этого, прикрепив обычный поворотный диммер или кнопку к стандартной настенной панели. Симисторные диммеры обычно производятся компаниями Lutron, Leviton, Wallstopper, Honeywell и Legrand.
Схема подключения симисторного диммируемого драйвераИспользование настенного диммера требует большого количества проводов и ограничивает допустимую нагрузку. Диммеры с фазовой отсечкой применимы, если в доме уже есть типичная домашняя конфигурация диммирования; в противном случае этот вариант может быть довольно дорогим.
Каковы плюсы и минусы диммера с фазовой отсечкой?
Модуль диммера крепится к входу переменного тока драйвера, поэтому дополнительная проводка не требуется.
В результате он идеально подходит для обновления старых систем.
Однако это дорогостоящая процедура. На рынке также представлено несколько марок этого драйвера, что затрудняет выбор подходящей. Кроме того, эти драйверы могут быть громкими и мешать работе других электрических драйверов. Наконец, часто бывает сложно найти модуль диммера, который идеально подходит для каждого водителя.
Драйвер с регулируемой яркостью входного сигналаВходной сигнал, который может быть 0-10 В или ШИМ-драйвер с регулируемой яркостью, удобен по целому ряду причин. Сигнал затемнения передается по дополнительной паре проводов в этих диммерах ввода сигнала. Сигнал использует различные протоколы, в том числе 0–10/1–10 В, DMX, DALI и переменный резистор. Эти сигналы могут быть подключены к драйверу через пару проводов управления отдельно от выхода постоянного тока или входа переменного тока.
Проводка диммирования Диммер 0–10 В, который может поставляться с поворотной ручкой или вертикальным ползунком, легко подключается к двум диммирующим проводам источника питания.
В результате это дает вашей светодиодной ленте свет, плавное и эффективное затемнение.
Каковы плюсы и минусы диммируемого драйвера входного сигнала?
Драйверы с регулируемой яркостью входа сигнала дешевле. Они также обеспечивают универсальный дизайн с несколькими интеграциями домашней автоматизации.
Однако они могут быть несовместимы с существующими системами, поскольку необходимо установить дополнительную пару сигнальных проводов
Кроме того, драйвер должен соответствовать нагрузке не менее чем на 90 %.
Зачем вам
PWM Output LED Driver? Что такое PWM затемнение? ШИМ — это сокращение от широтно-импульсной модуляции. ШИМ имеет несколько применений, одно из которых — диммирование и регулирование светодиодных ламп. Если вы используете диммируемый драйвер входного сигнала, убедитесь, что на выходе используется ШИМ. ШИМ обеспечивает широкий диапазон яркости, изменяя время, в течение которого сигнал включен или выключен.
В отличие от аналогового диммирования, ШИМ-сигнал не может быть включен и выключен одновременно. Другими словами, светодиод будет получать либо полное напряжение, либо вообще не будет получать электричества.
ШИМ-управление яркостью решает проблему согласования нагрузки. Это означает, что у вас всегда будет постоянное и полное диммирование независимо от мощности драйвера и/или нагрузки. Это также позволяет использовать одинаковые уровни затемнения с помощью драйверов разного размера, управляемых одним и тем же драйвером. Это означает, что драйвер мощностью 100 Вт может работать с нагрузкой 80 Вт, а драйвер мощностью 120 Вт может работать с диммированием мощностью 80 Вт с той же скоростью.
PWM обеспечивает не только более низкий уровень затемнения, но и гораздо более точное затемнение светодиодных лент.
Сравнение использования драйвера постоянного напряжения и постоянного тока Постоянство цветовой температуры Большая часть световых характеристик светодиодов изменяется в зависимости от рабочего тока, поэтому инженерам, возможно, придется выбирать режим ШИМ для приложений, чувствительных к цветовой температуре.
.
При проектировании 10% диммируемого освещения большая часть точности драйвера режима постоянного тока обычно составляет +/-3%, что означает, что реальная выходная мощность на уровне 10% может варьироваться от 7% до 13% (драйвер Upowertek делает 9-11%). В то время как режим PWM может выполнять минимальный уровень затемнения 1%, а также диапазон изменения составляет от 0,95 до 1,05%, что не заметно для человеческого глаза.
Низкая точность при низком уровне затемненияХотите прочитать позже?
Чтобы сэкономить ваше время, мы также подготовили PDF-версию, содержащую все содержимое этой страницы, оставьте только свой адрес электронной почты, и вы сразу же получите ссылку для скачивания.
Баланс тока для каждой цепочки Когда драйвер переходит в режим постоянного тока, регулятор тока каждой цепочки светодиодов не сможет регулировать ток, поэтому, если параллельно несколько цепочек, мы не знаем сколько тока есть в полосах.
На рисунке ниже показано решение для диммирования постоянным током. Светодиоды с линейными регуляторами управляются драйверами постоянного тока. Предположим, нам нужно использовать драйвер мощностью 250 Вт для питания шести полос или модулей вывесок с линейным регулятором на 700 мА каждый. Напряжение светодиода составляет около 51 В, а 3 В — это падение напряжения линейного регулятора, чтобы убедиться, что он работает.
Решение постоянного тока со 100% выходной мощностьюТаким образом, это хорошо работает при 100% освещении.
Теперь давайте посмотрим, что произойдет, если мы уменьшим яркость, например, до 2,4 А. Чтобы добиться более низкого выходного тока, драйвер светодиода должен уменьшить выходное напряжение примерно до 52 В, тогда линейный регулятор тока не будет работать, и они вообще не смогут отрегулировать ток до 700 мА, поэтому ток будет несбалансирован, и мы не знаю, сколько тока есть для каждой струны.
Решение для постоянного тока с выходной мощностью 60 % Большинство существующих на рынке решений могут затемнять свет как минимум до 10 %, что на самом деле недостаточно для большинства полос и вывесок.
На рисунке ниже показан диммируемый драйвер постоянного напряжения Upowertek, работающий с линейными регуляторами. С этим входом диммирования ШИМ каждая цепочка всегда работает при токе 700 мА, а разница между уровнями диммирования заключается только в рабочем цикле ШИМ. Минимальный уровень затемнения может достигать 2%. И это способно удовлетворить большинство целей дизайна.
Решение Upowertek для постоянного напряжения с выходной мощностью 60 % Проблемное отключение По сравнению с решениями Meanwell HLG/ELG, ШИМ-диммирование не имеет проблем с «мертвым ходом» диммеров. Например, драйвер постоянного тока мощностью 100 Вт управляет светодиодной лентой мощностью 100 Вт, тогда нет проблем с отключением без отключения, однако в большинстве распространенных приложений мы можем использовать драйвер мощностью 100 Вт, например, для управления лентой мощностью 70 Вт, тогда выход драйвера постоянного тока составляет 70 Вт, хотя выход диммера выше 7 В до 10 В, поэтому реальный диапазон регулировки составляет 0-7 В.
Если нагрузка меньше, мертвая зона срабатывания шире, что делает диммирование очень неудобным. Но для 100-ваттного ШИМ-драйвера постоянного напряжения с регулируемой яркостью, когда напряжение диммирования составляет 10 В, выходная мощность драйвера составляет 70 Вт при 100% уровне нагрузки и снижается линейно и плавно с напряжением диммирования до очень низкого уровня.
Эффективность затемнения светодиодов зависит от источника светодиодов и драйвера. Для затемнения светодиодных лент можно использовать разные методы, каждый из которых имеет свои плюсы и минусы. Драйвер с регулируемой яркостью входного сигнала, возможно, лучше всего подходит для диммирования светодиодных лент из-за его универсальности и доступности. Выход ШИМ необходим при использовании этих драйверов, потому что он решает проблему согласования нагрузки. Если вам не терпится получить качественные драйверы с регулируемой яркостью входного сигнала, мы к вашим услугам.
Драйвер светодиодов постоянного напряжения в режиме ШИМ имеет большие преимущества по сравнению с режимом постоянного тока, и стоимость не сильно увеличивается. Он больше подходит для приложений, где конечные пользователи предъявляют высокие и ограниченные требования к качеству света. Драйверы постоянного напряжения Upowertek охватывают диапазон выходной мощности 50-400 Вт. Пожалуйста, свяжитесь с нами, чтобы получить лучшее предложение и обслуживание от Upowertek.
Как уменьшить яркость светодиодных лент
Регулировка яркости — это процесс изменения светоотдачи источника света. Это делается для настройки атмосферы или для экономии энергии, когда полная светоотдача на самом деле не нужна. Большинство систем затемнения, использовавшихся до появления светодиодов или даже сегодня, предназначены для ламп накаливания. В этих системах обычно используются методы диммирования с прямой и обратной фазой, в которых диммер прерывает или прерывает линейный вход переменного тока, чтобы уменьшить мощность, поступающую в драйвер.
При меньшей входной мощности на драйвер будет меньше выходной мощности, и яркость света уменьшится.
Наиболее часто используемые ключевые слова для диммирования в светодиодном коммерческом освещении: DMX, DALI, 0/1–10 В, тиристор (TRIAC), WIFI, Bluetooth, RF и Zigbee. Это входные сигналы источника питания диммирования. Выбор различных входных сигналов в основном обусловлен учетом среды (установка, проводка), функции, стоимости и гибкости последующего расширения. Качество эффекта диммирования в основном определяется методом диммирования на выходе источника питания с диммированием, а не методом диммирования на входе.
Методы диммирования на выходе для диммирования источника питания в основном делятся на два типа: подавление постоянного тока (CCR) и широтно-импульсная модуляция (ШИМ) (также известная как аналоговое диммирование).
1 Во-первых, уточнение: на самом деле все светодиодные ленты диммируются.
2 Что управляет яркостью светодиода?
3 Методы затемнения светодиодов
3.
1 Широтно-импульсная модуляция (ШИМ)
3.1.1 Рабочий цикл
3.1.2 Частота
3.2 Сокращение постоянного тока (CCR)
3.3 DMX512 DIMMUMN
3.4 DALI DUMMING
3,5 0/1-10 В. Заключение
Для начала уточнение: вообще-то все светодиодные ленты диммируемые.
Когда вы покупаете обычные бытовые светодиодные лампы, такие как лампы типа А, вы часто можете увидеть НЕ РЕГУЛИРУЕМУЮ РЕГУЛИРОВКУ в описании продукта. Некоторые светодиодные лампы не диммируются, потому что электрическая схема внутри светодиодной лампы не предназначена для интерпретации сигнала затемнения настенного диммера, который, в свою очередь, предназначен для традиционной лампы накаливания.
С другой стороны, светодиодные ленты не предназначены для прямого подключения к высокому напряжению (например, к настенной розетке на 120 В переменного тока) и требуют источника питания для преобразования более высокого напряжения переменного тока в более низкое напряжение 12 В или 24 В постоянного тока.
Поэтому, если используется настенный диммер, он должен сначала «поговорить» с источником питания, прежде чем на светодиодной ленте может произойти какое-либо затемнение. Следовательно, вопрос диммирования/не диммирования зависит от блока питания и от того, может ли он интерпретировать сигнал диммирования, создаваемый настенным диммером.
С другой стороны, практически все светодиодные ленты (как и сама лента) диммируются. При наличии соответствующего электрического сигнала постоянного тока (обычно ШИМ) можно свободно регулировать яркость любой светодиодной ленты.
Обратите внимание, что на рынке обычно есть два типа светодиодных лент: постоянного тока и постоянного напряжения. Их требования к диммерному блоку питания разные. См. таблицу ниже:
Если мы посмотрим на график выше, мы увидим, что изменение напряжения также изменяет ток через светодиод, что заставляет нас подумать об уменьшении яркости светодиода путем увеличения или уменьшения напряжения на нем. Однако мы также можем видеть, что область, в которой мы можем изменить напряжение, не получая слишком большой ток, очень мала. Кроме того, ток непредсказуем, как и яркость.
с быстрыми фронтами PWM
Таким образом, светодиод всегда включен, а не как в ШИМ, где светодиод всегда включается и выключается. Затем яркость светодиода изменяется путем изменения уровня тока.
Он быстро стал основным методом подключения контроллеров (таких как консоль освещения) к диммерам и устройствам со специальными эффектами, таким как генераторы дыма и интеллектуальные источники света.
В настоящее время он становится все более популярным и в Соединенных Штатах. Стандарт DALI позволяет осуществлять цифровое управление отдельными светильниками через протокол связи низкого напряжения, который может отправлять информацию на осветительные приборы, а также получать данные от светильников, что делает его ценным инструментом для создания систем мониторинга информации и интеграции элементов управления. DALI позволяет адресовать отдельные приборы, при этом до 64 адресов могут быть организованы в 16 различных зон управления. Связь DALI не зависит от полярности, и с помощью этого протокола возможны различные конфигурации соединения. Типичная схема подключения DALI показана ниже:
youtube.com/embed/1K3uyhWWZ2s?feature=oembed&autoplay=1;base64,PGJvZHkgc3R5bGU9J3dpZHRoOjEwMCU7aGVpZ2h0OjEwMCU7bWFyZ2luOjA7cGFkZGluZzowO2JhY2tncm91bmQ6dXJsKGh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpLzFLM3V5aFdXWjJzLzAuanBnKSBjZW50ZXIvMTAwJSBuby1yZXBlYXQnPjxzdHlsZT5ib2R5ey0tYnRuQmFja2dyb3VuZDpyZ2JhKDAsMCwwLC42NSk7fWJvZHk6aG92ZXJ7LS1idG5CYWNrZ3JvdW5kOnJnYmEoMCwwLDApO2N1cnNvcjpwb2ludGVyO30jcGxheUJ0bntkaXNwbGF5OmZsZXg7YWxpZ24taXRlbXM6Y2VudGVyO2p1c3RpZnktY29udGVudDpjZW50ZXI7Y2xlYXI6Ym90aDt3aWR0aDoxMDBweDtoZWlnaHQ6NzBweDtsaW5lLWhlaWdodDo3MHB4O2ZvbnQtc2l6ZTo0NXB4O2JhY2tncm91bmQ6dmFyKC0tYnRuQmFja2dyb3VuZCk7dGV4dC1hbGlnbjpjZW50ZXI7Y29sb3I6I2ZmZjtib3JkZXItcmFkaXVzOjE4cHg7dmVydGljYWwtYWxpZ246bWlkZGxlO3Bvc2l0aW9uOmFic29sdXRlO3RvcDo1MCU7bGVmdDo1MCU7bWFyZ2luLWxlZnQ6LTUwcHg7bWFyZ2luLXRvcDotMzVweH0jcGxheUFycm93e3dpZHRoOjA7aGVpZ2h0OjA7Ym9yZGVyLXRvcDoxNXB4IHNvbGlkIHRyYW5zcGFyZW50O2JvcmRlci1ib3R0b206MTVweCBzb2xpZCB0cmFuc3BhcmVudDtib3JkZXItbGVmdDoyNXB4IHNvbGlkICNmZmY7fTwvc3R5bGU+PGRpdiBpZD0ncGxheUJ0bic+PGRpdiBpZD0ncGxheUFycm93Jz48L2Rpdj48L2Rpdj48c2NyaXB0PmRvY3VtZW50LmJvZHkuYWRkRXZlbnRMaXN0ZW5lcignY2xpY2snLCBmdW5jdGlvbigpe3dpbmRvdy5wYXJlbnQucG9zdE1lc3NhZ2Uoe2FjdGlvbjogJ3BsYXlCdG5DbGlja2VkJ30sICcqJyk7fSk7PC9zY3JpcHQ+PC9ib2R5Pg==»>
При 0 Вольт устройство будет затемняться до минимального уровня освещенности, разрешенного драйвером затемнения, а при 10 В устройство будет работать на 100%. Типичная схема подключения 0–10 В показана ниже:
Это означает, что он может работать в соответствии с повседневными потребностями в управлении освещением. Однако схемы TRIAC используются не только для домашнего освещения. Они также используются для управления вентиляторами и небольшими двигателями, а также в других приложениях для переключения и управления переменным током.
youtube.com/embed/1I1vxu5qIUM?feature=oembed&autoplay=1;base64,PGJvZHkgc3R5bGU9J3dpZHRoOjEwMCU7aGVpZ2h0OjEwMCU7bWFyZ2luOjA7cGFkZGluZzowO2JhY2tncm91bmQ6dXJsKGh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpLzFJMXZ4dTVxSVVNLzAuanBnKSBjZW50ZXIvMTAwJSBuby1yZXBlYXQnPjxzdHlsZT5ib2R5ey0tYnRuQmFja2dyb3VuZDpyZ2JhKDAsMCwwLC42NSk7fWJvZHk6aG92ZXJ7LS1idG5CYWNrZ3JvdW5kOnJnYmEoMCwwLDApO2N1cnNvcjpwb2ludGVyO30jcGxheUJ0bntkaXNwbGF5OmZsZXg7YWxpZ24taXRlbXM6Y2VudGVyO2p1c3RpZnktY29udGVudDpjZW50ZXI7Y2xlYXI6Ym90aDt3aWR0aDoxMDBweDtoZWlnaHQ6NzBweDtsaW5lLWhlaWdodDo3MHB4O2ZvbnQtc2l6ZTo0NXB4O2JhY2tncm91bmQ6dmFyKC0tYnRuQmFja2dyb3VuZCk7dGV4dC1hbGlnbjpjZW50ZXI7Y29sb3I6I2ZmZjtib3JkZXItcmFkaXVzOjE4cHg7dmVydGljYWwtYWxpZ246bWlkZGxlO3Bvc2l0aW9uOmFic29sdXRlO3RvcDo1MCU7bGVmdDo1MCU7bWFyZ2luLWxlZnQ6LTUwcHg7bWFyZ2luLXRvcDotMzVweH0jcGxheUFycm93e3dpZHRoOjA7aGVpZ2h0OjA7Ym9yZGVyLXRvcDoxNXB4IHNvbGlkIHRyYW5zcGFyZW50O2JvcmRlci1ib3R0b206MTVweCBzb2xpZCB0cmFuc3BhcmVudDtib3JkZXItbGVmdDoyNXB4IHNvbGlkICNmZmY7fTwvc3R5bGU+PGRpdiBpZD0ncGxheUJ0bic+PGRpdiBpZD0ncGxheUFycm93Jz48L2Rpdj48L2Rpdj48c2NyaXB0PmRvY3VtZW50LmJvZHkuYWRkRXZlbnRMaXN0ZW5lcignY2xpY2snLCBmdW5jdGlvbigpe3dpbmRvdy5wYXJlbnQucG9zdE1lc3NhZ2Uoe2FjdGlvbjogJ3BsYXlCdG5DbGlja2VkJ30sICcqJyk7fSk7PC9zY3JpcHQ+PC9ib2R5Pg==»>
11, которые обычно используются для локальных сетей устройств и доступа в Интернет, позволяя цифровые устройства для обмена данными по радиоволнам. Это наиболее широко используемые компьютерные сети в мире, которые используются во всем мире в домашних и небольших офисных сетях для соединения настольных и портативных компьютеров, планшетных компьютеров, смартфонов, интеллектуальных телевизоров, принтеров и интеллектуальных колонок вместе, а также к беспроводному маршрутизатору для их подключения. Интернет, а также в точках беспроводного доступа в общественных местах, таких как кафе, отели, библиотеки и аэропорты, чтобы обеспечить общедоступный доступ в Интернет для мобильных устройств.
youtube.com/embed/hePLDVbULZc?feature=oembed&autoplay=1;base64,PGJvZHkgc3R5bGU9J3dpZHRoOjEwMCU7aGVpZ2h0OjEwMCU7bWFyZ2luOjA7cGFkZGluZzowO2JhY2tncm91bmQ6dXJsKGh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpL2hlUExEVmJVTFpjLzAuanBnKSBjZW50ZXIvMTAwJSBuby1yZXBlYXQnPjxzdHlsZT5ib2R5ey0tYnRuQmFja2dyb3VuZDpyZ2JhKDAsMCwwLC42NSk7fWJvZHk6aG92ZXJ7LS1idG5CYWNrZ3JvdW5kOnJnYmEoMCwwLDApO2N1cnNvcjpwb2ludGVyO30jcGxheUJ0bntkaXNwbGF5OmZsZXg7YWxpZ24taXRlbXM6Y2VudGVyO2p1c3RpZnktY29udGVudDpjZW50ZXI7Y2xlYXI6Ym90aDt3aWR0aDoxMDBweDtoZWlnaHQ6NzBweDtsaW5lLWhlaWdodDo3MHB4O2ZvbnQtc2l6ZTo0NXB4O2JhY2tncm91bmQ6dmFyKC0tYnRuQmFja2dyb3VuZCk7dGV4dC1hbGlnbjpjZW50ZXI7Y29sb3I6I2ZmZjtib3JkZXItcmFkaXVzOjE4cHg7dmVydGljYWwtYWxpZ246bWlkZGxlO3Bvc2l0aW9uOmFic29sdXRlO3RvcDo1MCU7bGVmdDo1MCU7bWFyZ2luLWxlZnQ6LTUwcHg7bWFyZ2luLXRvcDotMzVweH0jcGxheUFycm93e3dpZHRoOjA7aGVpZ2h0OjA7Ym9yZGVyLXRvcDoxNXB4IHNvbGlkIHRyYW5zcGFyZW50O2JvcmRlci1ib3R0b206MTVweCBzb2xpZCB0cmFuc3BhcmVudDtib3JkZXItbGVmdDoyNXB4IHNvbGlkICNmZmY7fTwvc3R5bGU+PGRpdiBpZD0ncGxheUJ0bic+PGRpdiBpZD0ncGxheUFycm93Jz48L2Rpdj48L2Rpdj48c2NyaXB0PmRvY3VtZW50LmJvZHkuYWRkRXZlbnRMaXN0ZW5lcignY2xpY2snLCBmdW5jdGlvbigpe3dpbmRvdy5wYXJlbnQucG9zdE1lc3NhZ2Uoe2FjdGlvbjogJ3BsYXlCdG5DbGlja2VkJ30sICcqJyk7fSk7PC9zY3JpcHQ+PC9ib2R5Pg==»>
15.4 для набора протоколов связи высокого уровня, используемых для создания персональных сетей с небольшими цифровыми радиоустройствами малой мощности, например, для домашней автоматизации, сбора данных о медицинских устройствах. , и другие потребности с низким энергопотреблением и низкой пропускной способностью, предназначенные для небольших проектов, которым требуется беспроводное соединение. Следовательно, Zigbee — это беспроводная одноранговая сеть с низким энергопотреблением, низкой скоростью передачи данных и непосредственной близости (т. Е. Личная зона).
