Виды регуляторов громкости для аудиотехники

Регуляторы громкости являются важным элементом любой аудиосистемы, позволяющим настраивать уровень звука. Существует несколько основных типов регуляторов громкости:

• Аналоговые потенциометры
• Дискретные переключатели на резисторах
• Специализированные микросхемы
• Цифровые регуляторы на микропроцессорах

Каждый тип имеет свои особенности, преимущества и недостатки. Рассмотрим их подробнее.

Аналоговые потенциометры: классика жанра

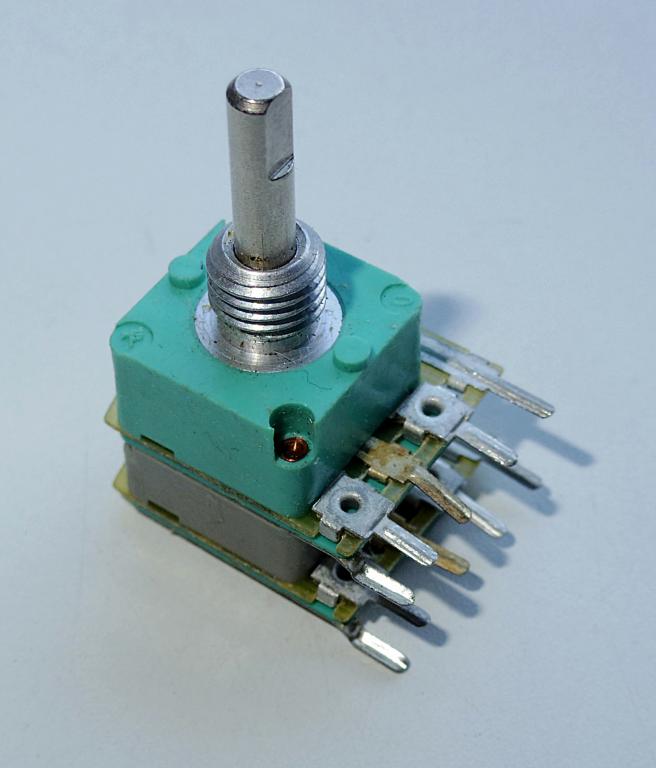

Аналоговые потенциометры — самый простой и распространенный тип регуляторов громкости. Как они работают?

• Представляют собой переменный резистор
• При вращении ручки изменяется сопротивление
• Чем больше сопротивление, тем меньше уровень сигнала на выходе
• Обеспечивают плавную регулировку громкости

Преимущества аналоговых потенциометров:

• Простота конструкции
• Низкая стоимость
• Отсутствие искажений сигнала
• Работают без дополнительного питания

Недостатки:

• Механический износ со временем
• Появление шумов при вращении
• Неравномерность регулировки на разных участках

Дискретные переключатели: точная ступенчатая регулировка

Дискретные переключатели на резисторах обеспечивают ступенчатое изменение громкости. Их особенности:

• Используется набор фиксированных резисторов
• Переключение между резисторами осуществляется механически
• Обеспечивает точную повторяемость настроек
• Регулировка происходит дискретными шагами

Плюсы дискретных переключателей:

• Высокая точность и повторяемость настроек
• Отсутствие шумов при регулировке
• Длительный срок службы

Минусы:

• Ступенчатая, а не плавная регулировка
• Более высокая стоимость по сравнению с потенциометрами
• Сложность конструкции

Специализированные микросхемы: компактность и функциональность

Для регулировки громкости часто применяются специализированные интегральные микросхемы. Как они работают?

• Содержат матрицу резисторов и электронные ключи
• Управляются цифровыми сигналами
• Обеспечивают программное управление громкостью
• Могут иметь дополнительные функции (приглушение, баланс и др.)

Преимущества микросхем-регуляторов:

• Компактные размеры
• Отсутствие механических частей
• Высокая надежность
• Возможность удаленного управления

Недостатки:

• Более высокая стоимость
• Требуют дополнительного питания
• Могут вносить незначительные искажения в сигнал

Цифровые регуляторы: максимум возможностей

Цифровые регуляторы на базе микропроцессоров предоставляют наиболее широкие возможности. Их особенности:

• Обработка звука происходит в цифровом виде
• Регулировка осуществляется программно
• Могут иметь множество дополнительных функций
• Часто интегрируются в DSP-процессоры

Преимущества цифровых регуляторов:

• Высокая точность регулировки
• Отсутствие шумов и искажений
• Широкие функциональные возможности
• Возможность сохранения настроек

Недостатки:

• Высокая стоимость
• Сложность разработки
• Необходимость АЦП и ЦАП для работы с аналоговым сигналом

Как выбрать регулятор громкости для колонок или мониторов?

При выборе регулятора громкости для акустических систем следует учитывать несколько факторов:

• Тип акустики (активная или пассивная)
• Мощность колонок или мониторов
• Требуемый диапазон регулировки
• Необходимость дополнительных функций
• Бюджет

Для домашних колонок небольшой мощности часто достаточно простого аналогового потенциометра. Для студийных мониторов лучше использовать дискретные переключатели или цифровые регуляторы, обеспечивающие более точную настройку.

Особенности регуляторов громкости для профессионального аудио

В профессиональной аудиотехнике к регуляторам громкости предъявляются повышенные требования:

• Высокая точность и повторяемость настроек
• Минимальные искажения сигнала
• Большой динамический диапазон
• Возможность точной калибровки
• Надежность и долговечность

Для таких задач часто применяются прецизионные дискретные переключатели или цифровые регуляторы на базе высококачественных ЦАП.

Современные тенденции в регуляторах громкости

В последние годы наблюдаются следующие тенденции в развитии регуляторов громкости:

• Переход от аналоговых к цифровым решениям
• Интеграция регуляторов в DSP-процессоры
• Применение сенсорных и бесконтактных органов управления
• Реализация управления через мобильные приложения
• Использование искусственного интеллекта для автоматической регулировки

Эти инновации позволяют создавать более удобные и функциональные системы управления звуком.

Как проверить исправность регулятора громкости?

Для проверки работоспособности регулятора громкости можно выполнить следующие действия:

1. Визуально осмотреть регулятор на предмет механических повреждений
2. Проверить плавность хода ручки регулятора
3. Измерить сопротивление регулятора в разных положениях
4. Проверить отсутствие шумов при вращении ручки
5. Убедиться в равномерности изменения громкости во всем диапазоне

При обнаружении неисправностей может потребоваться чистка, ремонт или замена регулятора.

СХЕМА РЕГУЛЯТОРА ГРОМКОСТИ

   Что поставить на вход стереоусилителя на микросхеме TDA1552 для управления звуком? Обычный сдвоенный резистор. А если у нас квадровключение на 4 канала? Кто-то подсказывает — счетверённый регулятор:) А если мы собрали домашний кинотеатр на 6 каналов? Тут уже в бой вступают сложные и дорогостоящие электронные регуляторы громкости на специализированных микросхемах. И такой узел по сложности и цене может превосходить сам усилитель. Тем не менее есть простой выход, как реализовать функцию управления громкостью всего на одном транзисторе. Предлагаемая ниже схема из журнала радиолюбитель, позволяет одним переменным резистором управлять громкостью сразу нескольких каналов.

   На одной схеме показан один канал ргулятора громкости, а на другой — сразу 4 канала. Естественно их может быть и 5, и 10. Суть метода заключается в том, что подавая на базу транзистора положительный потенциал через резистор, транзистор открывается и шунтирует вход УНЧ — громкость снижается.

   С этой схемой был проведён ряд экспериментов. Выяснилось, что питание базы можно брать начиная от 1,5В. Максимальный предел напряжения определяется ограничительным резистором на 1кОм. Если мы нашли в УНЧ допустим 12В, то и резистор надо увеличить до безопастных для базового тока 30кОм. Ток потребления базовой цепи в открытом состоянии — несколько миллиампер. В общем подберёте.

   В открытом состоянии транзистора, возможно будет слышен очень тихий звук из-за падения напряжения на кремниевом кристалле. Чтоб молчание было полным — нужно использовать германиевый транзистор типа МП36 — МП38.

   Конденсаторы на входе и выходе электронного регулятора громкости используют неполярные. Транзистор ставим любой маломощный Н-П-Н, типа КТ315, КТ3102, С9014 и т.д. Переменный резистор для электронного регулятора на сопротивление в пределах 10-100кОм. Желательно с линейной характеристикой.

   При замыкании движка на массу, все транзисторы закроются и громкость станет максимальной. Перемещая движок к плюсу питания, мы понемногу открываем транзисторы и звук станет затихать. Резистором, что подключен к плюсу питания, выставляем плавность изменения громкости по всему повороту резистора. Чтоб не было так, когда уже после половины поворота громкость исчезла и дальше крутим напрасно. Использование данного электронного регулятора громкости с одной стороны немного увеличит уровень шумов, но с другой — снизит наводки на провода, так как теперь нет необходимости тянуть два раза экранированный провод от выхода предварительного усилителя до входа усилителя мощности.

   Форум по регуляторам и усилителям

   Форум по обсуждению материала СХЕМА РЕГУЛЯТОРА ГРОМКОСТИ

Регулятор громкости на реле для самодельной аудиоаппратуры

Почти у любой аудиоаппаратуры есть ручка или кнопки, задействовав которые, можно изменить громкость музыкальной песни или передачи, которая играет в данный момент. За ручкой или кнопками скрывается устройство, которое называется регулятором громкости. Или кратко РГ. Об одной реализации данного устройства напишу под катом.


Регуляторы громкости бывают четырех типов:
1. Аналоговые потенциометры:

2. Дискретные переключатели на резисторах:

3. Специализированные микросхемы:

4. Обработка цифрового сигнала микропроцессором c последующим выводом звука на ЦАП:

Каждое из технических решений имеет свои плюсы и свои минусы. Устройство из обзора — представитель 2 группы — дискретный переключатель. Резисторы переключаются тут не переключателем, а восемью специальными сигнальными реле. Переменный резистор на плате никак не связан со звуковым трактом. Он служит для управления электронной цифровой схемой.

Фотографии устройства:

Чипы:

Питание тут два переменных напряжения по 12В. Можно и просто обойтись постоянным стабилизированным напряжением в 12В. Для этого выпаять два диода-выпрямителя (используют двухполупериодный выпрямитель), стабилизатор напряжения и установить необходимые перемычки.
Потребление у устройства такое:

Для питания будет использоваться трансформатор мощностью 4,5 Ватт:

Доработка
Когда подключил устройство для тестов к звуковой карте, то в некоторых положениях регулятора получил дисбаланс каналов:

Решил отпаять резисторы на обратной стороне платы, проверить их сопротивления и заменить резисторы у которых были не одинаковые значения на обоих каналах:

Новые резисторы подобрал с помощью тестера в радиолюбительских «Закромах Родины». Синие резисторы перепаяны:

Измерения
Условия. На вход РГ на один канал подается сигнал синус 1кГц Vpp (разница напряжений между макс и мин синуса) =4.8 Вольт с генератора сигналов.

Выход РГ подключен к звуковой карте EMU0204. На ней измеряем уровень сигнала в децибелах относительно полного сигнала, поданного на звуковую карту.

Так же на выход РГ на этот канал подключен осциллограф. По нему смотрим уровень сигнала Vpp. На второй канал не подаем сигнал. Подключаем три тестера в режиме измерения сопротивления. Измеряем сопротивление между землей и входом, между входом и выходом, между выходом и землей. См схему на переключателях реле — по схеме понятно, как это все работает. Одновременно могут быть переключены несколько реле (хоть все 8):

На переменный резистор закрепляем бумажный круг с разметкой в 360 градусов и стрелкой.

Итоговая конструкция:

Проводим измерения и результат заносим в таблицу:

Выводы из таблицы:
1. Входное сопротивление меняется в зависимости от положения РГ.
2. Смотрим график:

Очень похоже на линейный потенциометр. Если смотреть в dB тогда:

Вывод — это РГ годиться для УНЧ с небольшим коэф. усиления (10-12 раз по напряжению) — т.е. маломощным (до 30 Ватт). С таким УНЧ и планируется использовать РГ. В случае мощного УНЧ будем получать уже при небольшом повороте ручки от нуля мощный и громкий сигнал.
Итог тестов в RMAA

Первый столбец — подключение линейного выхода зв.карты EMU0204 к ее лин.входу
Второй — регулятор громкости на максимуме
Третий — регулятор громкости на громкости, соотв. подключению к усилителю с коэф. усиления 10 и регулятором громкости на 90 градусов. Что соответствует макс. мощности примерно в 1 Ватт на нагрузку 4 Ома (тихий звук).
Графики не стал размещать — они почти совпадают.

Особенности:
1. Сигнал на выход подается не сразу. Где-то через 2 секунды. При отключении сигнала звук пропадает сразу.
2. Когда крутится регулятор — мигает один светодиод, шуршат реле (слышно). Второй светодиодные горит синим всегда — это индикатор питания.
3. 128 вариантов громкости по китайским расчетам (256 вариантов по другими расчетам)

Плюсы:
1. Два полностью независимых канала.
2. После доработки с балансом между каналами все ок.
3. Нет глюков обычных недорогих потенциометров Например: звук при нулевом положении РГ, разбаланс каналов, треск при вращении.
4. Такой регулятор можно разместить в любом месте корпуса. Например, плату разместить около входных раз’емов, а регулятор выпаять и установить на переднюю панель.

5. Работает нормально — без треска и щелчков в динамиках.

Минусы:
1.Флюс отмыт плохо. Я специально не отмывал. Буду отмывать вместе со всеми платами устройства.
2. Нестандартный штекер питания. Перепаял.
3. Разъемы вход-выход нет. Провода припаиваются сразу на плату.
4. Реле шуршат сильно
5. Разное сопротивление устройства на входе.
6. Иногда при неудачном повороте ручки начинают бешено трещать реле. Это слышно. Нужно немного «довернуть» ручку.
7. На нулевой громкости вход УНЧ (выход РГ) не замкнут на землю. Фон не слышен — но «не по фэн-шую».
8. Из-за почти линейных характеристик такой РГ желательно использовать с УНЧ небольшой мощности (до 30 Ватт).
9. Необходимо отдельное питание для РГ.

Регуляторы громкости и селекторы Bosch

Ассортимент оборудования LBC1400/10 Регулятор громкости, 12 Вт, реле power-save (стандарт MK) LBC1400/20 Регулятор громкости, 12 Вт, реле fail-safe (стандарт MK) LBC1401/10 Регулятор громкости,12 Вт, реле power-save (стандарт U40) LBC1401/20 Регулятор громкости, 12 Вт, реле fail-safe (стандарт U40) LBC1410/10 Регулятор громкости, 36 Вт, реле power-save (стандарт MK) LBC1410/20 Регулятор громкости, 36 Вт, реле fail-safe (стандарт MK) LBC1411/10 Регулятор громкости,36 Вт, реле power-save (стандарт U40) LBC1411/20 Регулятор громкости, 36 Вт, реле fail-safe (стандарт U40) LBC1420/10 Регулятор громкости, 100 Вт, реле power-save (MK двойной, настенное крепление) LBC1420/20 Регулятор громкости, 100 Вт, реле fail-safe (MK двойной, настенное крепление) LBC1430/10 Селектор программ (стандарт MK) LBC1431/10 Селектор программ (стандарт U40) LM1-SMB-U40 Бокс для поверхностного монтажа регуляторов/селекторов стандарта U40 LM1-SMB-MK Бокс для поверхностного монтажа регуляторов/селекторов стандарта MK

Как проверить регулятор громкости

Ремонт энкодера автомагнитолы

В практике ремонта автомагнитол бывают случаи, когда устранение неисправности решается простой чисткой.

При длительной эксплуатации автомагнитол возникают неполадки, связанные с механическими элементами прибора. Поскольку всё управление автомагнитолой происходит через переднюю съёмную панель, то и поломке подвергаются те элементы, которые на ней установлены. Обычно это всевозможные кнопки, реже миниатюрные лампы подсветки дисплея (у более старых автомагнитол), регуляторы громкости, многоконтактный разъём, соединяющий съёмную панель с основной частью автомагнитолы.

Вы наверняка видели, что у многих автомагнитол роль регулятора громкости выполняет не набор кнопок, а валкодер. В официальной документации валкодер, как отдельную радиодеталь, принято называть энкодером, хотя по сути это одно и то же. Кроме этого данное чудо техники называют шаттлом. Но слово шаттл означает уже встроенный в прибор элемент управления, а не отдельную радиодеталь.

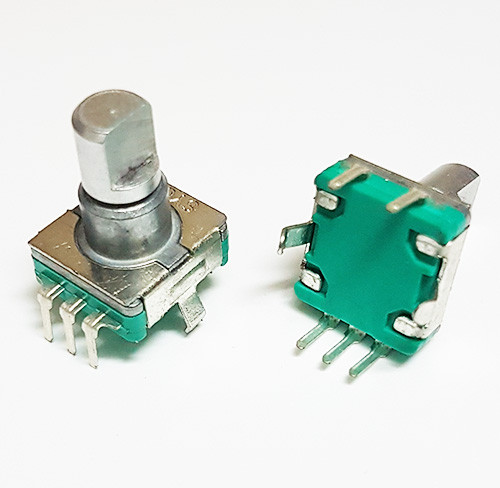

Так выглядит энкодер

Чем удобен валкодер?

Важно понять, что валкодер является частью цифровой электроники и служит он для ввода информации посредством поворота ручки регулятора. Всё управление происходит посредством изменения угла поворота ручки валкодера. Сам валкодер внешне очень похож на обычный переменный резистор, который ранее применялся в полуцифровых и аналоговых автомагнитолах для регулировки громкости.

Но если с помощью переменного резистора выполнялась лишь одна функция – регулировка звука, то с помощью валкодера возможна регулировка громкости звука, установка параметров низких и высоких частот, навигация по меню и многое, многое другое. Естественно, такая широкая функциональность возможна лишь с применением цифровой электроники.

Энкодеры можно встретить в любой технике, где применяется цифровое управление функциями.

Всё бы хорошо, валкодер вне всяких сомнений является очень удобным, компактным и многофункциональным. Но поскольку он имеет механические части конструкции, то рано или поздно он выходит из строя.

Так, при неисправности валкодера, наиболее часто имеет место следующая неисправность у автомагнитол:

При повороте ручки валкодера звук регулируется хаотично. Показания уровня громкости на дисплее также хаотично изменяются. При этом точная установка уровня громкости очень сложна и доставляет массу неудобств.

Что делать в случае, когда неисправен энкодер?

Заменять неисправный энкодер лучше новым, но что делать, если его нет в наличии или его трудно достать? В таком случае можно починить неисправный, правда, для устранения поломки потребуется разборка энкодера.

Устройство энкодера напоминает конструкцию обычного переменного резистора. Как уже говорилось, даже по внешнему виду они очень схожи.

Внешне энкодер очень похож на обычный переменный резистор

Обычно в энкодеры, которые применяются в цифровых автомагнитолах, встраивают микрокнопку, которая служит неким аналогом кнопки ENTER (ввода или подтверждения выбора). Эта кнопка расположена под валом регулятора (см. фото). У валкодера три вывода. Вместе с выводами от микрокнопки – 5. Также для жёсткой установки на плату предусмотрены два широких вывода от верхней планки корпуса. Они запаиваются в плату.

Энкодер в разобранном виде

Перед тем, как приступить к разборке валкодера и его чистке необходимо выпаять его из печатной платы передней панели. На первый взгляд операция простая, но на практике процесс осложняется тем, что рядом с энкодером обычно находятся мелкие SMD элементы и есть вероятность при выпайке валкодера их повредить.

Поэтому для демонтажа энкодера с печатной платы лучше воспользоваться специальным инструментом для выпайки многовыводных деталей. Подробнее об этом читайте здесь.

Разбирать валкодер стоит аккуратно без применения излишней силы. Главная задача – добраться до внутренних контактов и почистить их от грязи и окислов. Можно слегка отогнуть подвижные контакты, чтобы они лучше контактировали с фиксированными контактами при скольжении.

Чистку контактов лучше производить специальными средствами. Для этого можно использовать, например, спрей-очиститель DEGREASER. Он легко наноситься на поверхность, быстро испаряется не оставляя следов, хорошо очищает от застывшей канифоли, окислов, грязи и мелкодисперсной пыли. Спрей лучше нанести на зубную щётку в небольшом количестве и затем аккуратно почистить поверхность внутренних контактов валкодера. После этого проводим сборку валкодера и впаиваем в печатную плату.

Обычно, после проведения такой чистки валкодер работает стабильно и неисправность с хаотичной регулировкой громкости больше не проявляется.

Ремонт энкодера автомагнитолы

В практике ремонта автомагнитол бывают случаи, когда устранение неисправности решается простой чисткой.

При длительной эксплуатации автомагнитол возникают неполадки, связанные с механическими элементами прибора. Поскольку всё управление автомагнитолой происходит через переднюю съёмную панель, то и поломке подвергаются те элементы, которые на ней установлены. Обычно это всевозможные кнопки, реже миниатюрные лампы подсветки дисплея (у более старых автомагнитол), регуляторы громкости, многоконтактный разъём, соединяющий съёмную панель с основной частью автомагнитолы.

Вы наверняка видели, что у многих автомагнитол роль регулятора громкости выполняет не набор кнопок, а валкодер. В официальной документации валкодер, как отдельную радиодеталь, принято называть энкодером, хотя по сути это одно и то же. Кроме этого данное чудо техники называют шаттлом. Но слово шаттл означает уже встроенный в прибор элемент управления, а не отдельную радиодеталь.

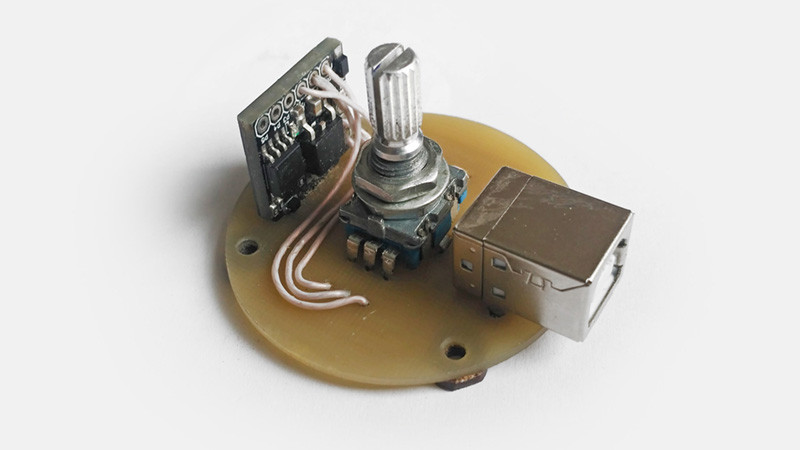

Так выглядит энкодер

Чем удобен валкодер?

Важно понять, что валкодер является частью цифровой электроники и служит он для ввода информации посредством поворота ручки регулятора. Всё управление происходит посредством изменения угла поворота ручки валкодера. Сам валкодер внешне очень похож на обычный переменный резистор, который ранее применялся в полуцифровых и аналоговых автомагнитолах для регулировки громкости.

Но если с помощью переменного резистора выполнялась лишь одна функция – регулировка звука, то с помощью валкодера возможна регулировка громкости звука, установка параметров низких и высоких частот, навигация по меню и многое, многое другое. Естественно, такая широкая функциональность возможна лишь с применением цифровой электроники.

Энкодеры можно встретить в любой технике, где применяется цифровое управление функциями.

Всё бы хорошо, валкодер вне всяких сомнений является очень удобным, компактным и многофункциональным. Но поскольку он имеет механические части конструкции, то рано или поздно он выходит из строя.

Так, при неисправности валкодера, наиболее часто имеет место следующая неисправность у автомагнитол:

При повороте ручки валкодера звук регулируется хаотично. Показания уровня громкости на дисплее также хаотично изменяются. При этом точная установка уровня громкости очень сложна и доставляет массу неудобств.

Что делать в случае, когда неисправен энкодер?

Заменять неисправный энкодер лучше новым, но что делать, если его нет в наличии или его трудно достать? В таком случае можно починить неисправный, правда, для устранения поломки потребуется разборка энкодера.

Устройство энкодера напоминает конструкцию обычного переменного резистора. Как уже говорилось, даже по внешнему виду они очень схожи.

Внешне энкодер очень похож на обычный переменный резистор

Обычно в энкодеры, которые применяются в цифровых автомагнитолах, встраивают микрокнопку, которая служит неким аналогом кнопки ENTER (ввода или подтверждения выбора). Эта кнопка расположена под валом регулятора (см. фото). У валкодера три вывода. Вместе с выводами от микрокнопки – 5. Также для жёсткой установки на плату предусмотрены два широких вывода от верхней планки корпуса. Они запаиваются в плату.

Энкодер в разобранном виде

Перед тем, как приступить к разборке валкодера и его чистке необходимо выпаять его из печатной платы передней панели. На первый взгляд операция простая, но на практике процесс осложняется тем, что рядом с энкодером обычно находятся мелкие SMD элементы и есть вероятность при выпайке валкодера их повредить.

Поэтому для демонтажа энкодера с печатной платы лучше воспользоваться специальным инструментом для выпайки многовыводных деталей. Подробнее об этом читайте здесь.

Разбирать валкодер стоит аккуратно без применения излишней силы. Главная задача – добраться до внутренних контактов и почистить их от грязи и окислов. Можно слегка отогнуть подвижные контакты, чтобы они лучше контактировали с фиксированными контактами при скольжении.

Чистку контактов лучше производить специальными средствами. Для этого можно использовать, например, спрей-очиститель DEGREASER. Он легко наноситься на поверхность, быстро испаряется не оставляя следов, хорошо очищает от застывшей канифоли, окислов, грязи и мелкодисперсной пыли. Спрей лучше нанести на зубную щётку в небольшом количестве и затем аккуратно почистить поверхность внутренних контактов валкодера. После этого проводим сборку валкодера и впаиваем в печатную плату.

Обычно, после проведения такой чистки валкодер работает стабильно и неисправность с хаотичной регулировкой громкости больше не проявляется.

Электронные схемы иногда выходят из строя. Тому есть много причин, но суть заключается в изменении токовых режимов, которые разрушающим образом действуют на радиоэлементы. Превышение допустимых номиналов электричества приводит не только к перегоранию радиодеталей, бывает так, что сгорают даже токоведущие дорожки печатной платы. Для восстановления работоспособности необходимо вычислить, какие компоненты схемы пострадали. Поэтому есть способ, как проверить резистор мультиметром, а также другие радиодетали.

Что такое проверка радиоэлементов?

Проверка радиоэлементов — не что иное, как измерение их фактических показателей и сравнивание с технически заложенными параметрами при изготовлении. Если данные совпадают или близки по значению (в допустимых пределах), это говорит об исправности радиодеталей. В случае значительного расхождения, элементы явно неисправны и требуют замены.

Каких результатов можно добиться, измеряя детали радиосхемы:

1. Определить неисправность. Это позволит восстановить схему после замены сгоревшего элемента на новый.
2. Обнаружить частичный износ радиодетали. Это в дальнейшем поможет предотвратить отказ устройства в работе.
3. Выявить скрытый дефект. Например, плохо пропаянный вывод, который со временем оторвется, особенно если схема подвергается воздействию вибрации.
4. Установить цепочку нарушений по одной вышедшей из строя радиодетали. Во многих схемах сгорание одного определенного элемента автоматически приводит к сгоранию других, от него зависимых.

Каким прибором проверяют резисторы?

Резистор, или сопротивление, является одним из основных радиоэлементов, который обязательно присутствует в любой схеме. Он ограничивает силу тока, рассеивает излишнюю мощность, с него снимают падение напряжения для работы электронных ключей, он выполняет защитную функцию (работает по принципу предохранителя).

Среди таких устройств наиболее распространенными являются аналоговые (стрелочные) и цифровые мультиметры. Определяя параметры первым типом оборудования, кроме пределов переключения измерения, пользуются градуированной шкалой для омметра. Применение электронных приборов – это способ, как проще проверить резистор мультиметром. Они отображают значение показаний на цифровом табло.

Можно посмотреть на представленном фото, как проверить резистор мультиметром.

Как проверить номинал резистора?

Обычно на радиоэлементах нанесена маркировка, которая говорит монтажнику или ремонтному мастеру о назначении прибора и его технических параметрах. На резисторах это может быть цифровая либо цветовая кодировка. Но иногда на самом элементе и на печатной плате нет совершенно никакой информации, и определить номинал прибора, в этом случае непонятно, как. Проверить резистор мультиметром в этом случае — единственно возможный вариант.

Удобнее для этих целей пользоваться электронным прибором типа DT830B. Важно знать, что невозможно провести достоверные замеры номинала резистора, если он включен в схему. Тому причиной служит свойство тока течь по пути наименьшего сопротивления. И если в цепи попадется для него обходной путь, минуя измеряемый элемент, то на приборе будет что угодно, только не достоверная информация. Другая причина, почему следует выпаивать элемент, – наличие полевых деталей в схеме, которые могут выйти из строя в процессе измерений.

Как проверить резистор мультиметром в схеме? Выпаять хотя бы один из его выводов. После этого можно проводить процесс измерений:

К прибору подсоединяют измерительные щупы, черный к выводу COM, красный – к VΩmA.

Как проверить переменный резистор мультиметром?

На корпусе переменного резистора проставлен его номинал, а сам прибор имеет три вывода. Значение номинала – это значение между крайними выводами радиоэлемента, показатель среднего вывода будет изменяться в соответствии с углом поворота регулировочной ручки. Чтобы не «абы как» проверить переменный резистор мультиметром, недостаточно провести измерение его номинала. Важно увидеть характер изменения сопротивления между средним выводом относительно крайнего при повороте ручки.

Переменный резистор также нужно выпаивать из схемы. После того как это сделано, этапы измерений следующие:

1. Выставляют предел измерения мультиметра на позицию выше значения номинала, указанного на корпусе.
2. Замеряют показания между крайними выводами. Если сопротивление равно бесконечности – резистор оборван, если нулю – произошло прогорание элемента. В случае соответствия результатов измерений номиналу, проверяют работу среднего вывода.
3. Переводят ручку регулировки резистора в любое крайнее положение, один из щупов прибора оставляют на крайнем выводе, другой подсоединяют к среднему. Прибор должен показать сопротивление, близкое к нулю либо номиналу (зависит от стороны подключения) – это правильно. Если же сопротивление равно бесконечности, значит, произошел обрыв с бегунком среднего вывода. Это показатель, как проверить исправность резистора мультиметром.
4. Далее определяют степень износа резистивной поверхности под бегунком. Для этого, не отключая прибор, медленно поворачивают ручку регулировки от одного крайнего положения к другому. При этом следят за показаниями на табло – сопротивление должно плавно изменяться. Если же происходят пропадания (на приборе соответствует бесконечности), значит, резистивный слой частично выработан, и радиоэлемент нужно заменить.

Как проверить резистор мультиметром на исправность?

Как правило, прибором проверяют не все подряд элементы, а те, которые вызывают подозрение. Они могут быть потемневшими, со следами отслоения краски и другими видимыми нарушениями. Чтобы достоверно определить, исправна радиодеталь или нет, нужно:

• Замерить номинал резистора и сравнить с заявленным значением на корпусе. Отклонение показаний не должно превышать допустимых процентов, которые также указываются на элементе.
• Подключив щупы, необходимо слегка пошевелить выводы радиоэлемента. Если показания вдруг начнут то пропадать, то появляться, это верный признак скрытого дефекта.

Как, не выпаивая, проверить резистор в схеме?

Есть резисторы, которые идут с выводами, есть безвыводные SMD-элементы. Выпаять последние из печатной платы сложно без специальной насадки на паяльник. Поэтому параметры таких радиодеталей измеряют непосредственно в схеме. Как проверить резистор мультиметром, не выпаивая:

1. Внимательно осмотреть печатную плату и найти на ней дорожку, отходящую от любого вывода SMD-резистора без ответвлений.
2. Аккуратно перерезать ее в месте с наименьшим утолщением.
3. Произвести замер радиоэлемента прибором.
4. После того как проверили резистор мультиметром на плате, и он оказался неисправным, заменить его и впаять перемычку в месте разрыва.

Как определить допустимую погрешность измерений?

На корпусе каждого резистора есть информация об отклонениях номинала. Она может быть прописана как 5%, 10%, 20% либо сокрыта в цветовой кодировке. У нормального исправного радиоэлемента при измерении его номинала показания не будут выходить за допустимый процент.

Заключение

Легко разобраться, как проверить резистор мультиметром, но не стоит лезть с прибором в сложные устройства, содержащие много микросхем. Гораздо дешевле в этом случае доверить работу опытному мастеру.

Подборка плат для регулировки громкости при сборке своего усилителя мощности

При сборке DIY аудиоусилителя возникает вопрос: а как регулировать громкость? Самый простой вариант сдвоенный переменный резистор.   Но сейчас же 21-й век. А как же не вставая с дивана или с использованием цифровых технологий.

Рассмотрим простые аналоговые и сложные цифровые решения. Все платы продаются на на Алиэкспресс. Там самый широкий ассортимент для тех, кто интересуется звуком. Все перечисленные варианты для применения в DIY аудио проектах.

Перечислим от простого к… интересному.

Переменный резистор ALPS RK27

Открывает подборку самый простой и надежный вариант — переменный резистор. Но не совсем простой, ALPS RK27 проверенный и качественный вариант для регулировки громкости.

Номиналы 10, 20, 50, 100, 250 и 500 кОм. Диаметр вала 6 мм, длина 25 мм. Разброс сопротивления по каналам минимальный.

Плата для монтажа идет в комплекте. К ней удобнее подпаивать провода и нет риска повредить регулятор.

Моторизованный регулятор громкости с селектором входов

Это, по сути, тоже аналоговое регулирование громкости переменным резистором, но функционал тут расширенный.

• Пульт ДУ
• Селектор трех входов на реле с управлением от энкодера
• Экран
• Моторизованная громкость
• Приглушение звука «mute»

Экран (1602) показывает активный вход и уровень громкости.

Плата питается от 9 В 1 А переменного напряжения.

Моторизованный регулятор громкости с селектором без экрана

Другая версия моторизированного регулятора с пультом ДУ.

Отличие от предыдущей:

• Удобный пульт
• 4 входа сигнала
• Нет экрана, светодиодная индикация входа
• Есть вариант выбора входа кнопкой или энкодером

Шлейфы между блоками в комплекте.

Сопротивление переменного резистора типовое: 50K. Питание устройства 5-12 В переменного тока.

Релейный регулятор громкости

Это разновидность дискретного регулятора громкости. Точные резисторы (1%) тут переключаются восьмью реле, а переменный резистор непосредственно не связан с входным сигналом.

Плюсы такого решения:

• Нет треска при регулировке
• Независимые каналы
• Нет разбаланса каналов
• Можно разместить около входных разъемов, а регулятор вынести на переднюю панель

Размеры платы 86х72 мм, питание постоянным напряжением 5 В.

Плата предварительного усилителя на LC75342

Интересный вариант как для предварительного усилителя, так и для встраивания в усилитель мощности. Построен на чипе LC75342 от SANYO, он имеет темброблок.

Функционал:

• Пульт ДУ
• Селектор на 4 входа на реле
• Экран и энкодер
• 80 шагов регулировки громкости, шаг 1 Дб
• Регулировка НЧ (±20 дБ), ВЧ (±10 дБ) и баланса
• Приглушение звука
• Память настроек

Питание: 12 В переменного напряжения.

Плата предварительного усилителя на PGA2311

Говоря о регулировки громкости, нельзя обойти стороной PGA2311. Регулятор на этой плате на заглавном фото в подборке.

Регулировка громкости от -95 дБ до +10 дБ с шагом 1 дБ. Усиление всего 31 дБ.

Тут так же: пульт, экран и селектор трех входов с управлением энкодером.

Микросхема хорошая, точная. Одно плохо — стало много подделок. Но поменять ее тут не проблема.

Питание платы: переменное напряжение 9-0-9 В 1 А.

Реализация PGA2311 от SURE

Качественная реализация предварительного усилителя на PGA2311 от Sure. Управление уровнем осуществляется энкодером на отдельной плате.

Характеристики:

• Регулировка: -95,5 до 10 дБ
• Шаг: 1,5 дБ
• THD+N: 0.0006%
• С/Ш: 108 дБ

Питание платы: 12 В постоянно напряжения.

Продвинутый регулятор на MUSES72320

Завершает подборку навороченный вариант на MUSES72320. Аудиофильское качество.

В лоте есть несколько вариантов экрана, в том числе VFD и несколько вариантов питания.

Регулировка от 0 до -111.5 дБ с шагом 0.25 дБ. Разделение каналов: — 120 дБ.

Для бескомпромиссного DIY.

Надеюсь, подборка плат для регулировки громкости была полезна и Вы выберете себе в DIY усилитель решение на свой вкус и бюджет.

Приятных покупок!

регулятор громкости — это… Что такое регулятор громкости?

регулятор громкости

volume regulator

Большой англо-русский и русско-английский словарь. 2001.

• регулятор горения
• регулятор громкости динамика

Смотреть что такое «регулятор громкости» в других словарях:

• регулятор громкости — Ручка регулирования громкости звучания встроенного динамика. [Е.С.Алексеев, А.А.Мячев. Англо русский толковый словарь по системотехнике ЭВМ. Москва 1993] Тематики информационные технологии в целом EN speaker volume controlSVC …   Справочник технического переводчика

• регулятор громкости — garsio reguliatorius statusas T sritis automatika atitikmenys: angl. volume control; volume regulator vok. Lautstärkeregler, m rus. регулятор громкости, m pranc. régulateur de volume, m …   Automatikos terminų žodynas

• регулятор громкости — garsio reguliatorius statusas T sritis fizika atitikmenys: angl. volume controller; volume regulator vok. Lautstärkeregler, m rus. регулятор громкости, m pranc. régulateur de volume, m; régulateur d’intensité de son, m …   Fizikos terminų žodynas

• регулятор громкости, управляемый голосом — — [Л.Г.Суменко. Англо русский словарь по информационным технологиям. М.: ГП ЦНИИС, 2003.] Тематики информационные технологии в целом EN voice operated gain adjusting deviceVOGAD …   Справочник технического переводчика

• Логарифмический регулятор громкости — Логарифмический регулятор громкости  это регулятор, имеющий обратную логарифмическую зависимость между углом поворота ручки и изменением громкости. Человеческое ухо имеет логарифмическую (близкую к логарифмической) зависимость восприятия… …   Википедия

• ручной регулятор громкости — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN manual volume control …   Справочник технического переводчика

• Регулятор — Регулятор: Робастный регулятор Вакуумный регулятор ПИД регулятор Центробежный регулятор Регулятор (дайвинг) Регулятор (теория управления) Регулятор напряжения Регулятор мощности Логарифмический регулятор громкости Регулятор (регуляторный… …   Википедия

• регулятор уровня громкости с голосовым управлением — Автоматический стабилизатор уровня громкости, управляемый входным речевым сигналом, в котором напряжение на выходе остается практически постоянным при изменении входных речевых сигналов в широком динамическом диапазоне. [Л.М. Невдяев.… …   Справочник технического переводчика

• РЕГУЛЯТОР — ручное млн. автоматическое устройство, посредством которого осуществляется (см.). Основными узлами Р. являются: измерительный, сравнивающий и исполнительный органы. Различают Р.: напряжения, силы тока, частоты, громкости, тембра, давления,… …   Большая политехническая энциклопедия

• РЕГУЛЯТОР — МОДЕРАТОР или РЕГУЛЯТОР (лат.). Привод в машинах, служащий для уменьшения или усиления движения; приспособление в рояле для управления силою звука. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. РЕГУЛЯТОР (ново… …   Словарь иностранных слов русского языка

• регулятор — а; м. 1. Устройство, приспособление для регулирования работы механизмов и их частей. Р. скорости. Повернуть ручку регулятора громкости. 2. Книжн. То, что регулирует, направляет что л. Р. цен. Нравственный р. Р. человеческих отношений …   Энциклопедический словарь

ДИСКРЕТНЫЙ РЕГУЛЯТОР ГРОМКОСТИ

   Традиционно для регулировки уровня звука используют переменный резистор — потенциометр, где изменение сопротивления реализуется с помощью электрического контакта, что скользит по резистивному слою. Примером хорошо известных регуляторов аудио-класса являются японские ALPS. Однако мало кто знает, что ими выпускаются и дискретные ступенчатые регуляторы, которые ставят в том числе в high-end аппаратуру. Это устройство состоит из серии постоянных резисторов, которые переключаются по очереди.



   Несмотря на более сложное устройство и конструкцию, они имеют определённые преимущества по сравнению с плавно крутящимся потенциометром, это улучшение качества электрического контакта, в сравнении с ползунком. Улучшенная согласованность между отдельными аудиоканалами и они менее чувствительны к пыли и потертостям. В таком РГ практически исключается треск и шорох. Дискретный регулятор уровня звука практически не изменяет частотную характеристику при регулировании громкости, что положительно сказывается на линейности всего усилительного тракта, на всех уровнях громкости. Цена на них, естественно, гораздо выше, чем на обычные, но мы и не собираемся их покупать, а попробуем сделать сами.

Схема дискретного регулятора громкости

Три варианта схем ДРГ

   Выше показаны три практические схемы такого регулятора, которую можно собрать самому. Сколько выбрать ступеней переключения — решайте сами. На практике достаточно 5-10. Резисторы желательно брать качественные, на мощность 0,125-0,25 ватт.

   Естественно нужен сдвоенный переключатель, чтоб одновременно регулировалась громкость на обеих каналах стереоусилителя. Сам дискретный переключатель рекомендуется экранировать, чтоб свести уровень электромагнитных помех к нулю. Если вы взяли переключатель со слишком тугим ходом (чем грешат многие советские), разберите его и ослабьте пружину. Заодно почистите контакты мягкой ученической резинкой.

   Форум по аудиотехнике

регуляторов громкости | AtlasIED — Защищай, информируй, развлекай

Часовой пояс: (UTC-12: 00) Международная линия перемены дат — запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Всемирное координированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное координированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан ​​(UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Средняя Атлантика — Старая (UTC-01: 00) Азорские острова ( UTC-01: 00) Острова Кабо-Верде. (UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Джуба (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02:00) Виндхук (UTC + 03: 00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 00) Волгоград (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04 : 00) Баку (UTC + 04: 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова. , Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати

Новостная рассылка:

Все, что вам нужно знать о регуляторах громкости 70 В в серии 20 Pro Acoustics Tech Talk

с.p1 {маржа: 0,0 пикселей 0,0 пикселей 0,0 пикселей 0,0 пикселей; шрифт: 12.0px ‘Helvetica Neue’; цвет: # 454545}

->

На этой неделе в выпуске Pro Acoustics Tech Talk Натан и Колтин погружаются в регуляторы громкости на 70 В — как подключить их, управлять ими и использовать их для удовлетворения ваших потребностей.

p.p1 {margin: 0.0px 0.0px 0.0px 0.0px; шрифт: 12.0px ‘Helvetica Neue’; цвет: # 454545}

span.s1 {text-decoration: underline}

->

Привет всем, спасибо, что присоединились к нам для еще одного выпуска Pro Acoustics Tech Talk .Я Натан. Я Колтин. И мы снова здесь, в нашем офисе в Саладо, штат Техас. Мы поговорим с вами немного больше о регуляторах громкости, особенно о регуляторах громкости на 70 вольт. Хорошо. Мы немного поговорили о 70-вольтовых напряжениях в одном из наших предыдущих видео, но мы хотим погрузиться немного глубже, показать вам, как это работает, показать вам, как немного подключить его и дать вам просто немного больше надзора за тем, как все это работает.

Хорошо, Натан регуляторы громкости. У нас есть хорошее визуальное представление о том, что происходит позади нас.Мы собираемся показать вам, как их подключить. Меня все время спрашивают, как они связаны со всей системой. Как мы контролируем одну область и не контролируем, понимаете, влияют на объемы других областей? Итак, давайте, давайте разберемся. Скажите мне прямо, и вы знаете, для чего предназначены регуляторы громкости и что они делают?

Вы поняли. Ты понял. Итак, очень быстро, есть регуляторы громкости на восемь Ом, а также регуляторы громкости на 70 вольт. Регуляторы громкости на восемь Ом обычно используются в домашних аудиоприложениях.Чтобы узнать больше о домашнем аудио по сравнению с коммерческим, посмотрите одно из других наших видео. Но мы говорим здесь о регуляторах громкости на 70 вольт. Почему это имеет значение? Это важно, потому что на задней панели некоторых регуляторов громкости есть трансформатор. Собственно почти все. И электрическое напряжение имеет значение. Итак, у меня в руках Atlas Sound AT100D . Он поставляется с белой лицевой панелью, чтобы поместиться в единый ящик на стене, как и ваш свет. Они также делают модель из нержавеющей стали.У нас также есть регуляторы громкости от Lowell Manufacturing .

Некоторые из этих 70-вольтовых регуляторов громкости производят несколько других производителей. Потрясающие. По сути, большую часть времени, когда они щелкают при каждой регулировке, обычно при каждом нажатии происходит подъем на дБ или на три дБ. Хорошо. Но идея в том, что вы запускаете свой усилитель, наш усилитель здесь, к регулятору громкости, от регулятора громкости к динамику. Таким образом, вы можете думать об этом как о ручке диммера для ваших огней, где, вы знаете, вы переходите от своей панели выключателя к своей диммерной ручке от ручки диммера к любому свету, которым вы хотите управлять.И, очевидно, в таком сценарии, когда у вас может быть несколько регуляторов громкости, когда все сделано правильно, циферблат будет регулировать только тот динамик, который вам нужен — если все сделано правильно, как в доме Колтина. Когда он поворачивает циферблат на стене на кухне, свет в спальне не гаснет.

Нет. Мы этого не хотим. Мы хотим убедиться, что циферблаты подключены к соответствующим динамикам, которыми вы хотите управлять. Так что, будь то нержавеющая сталь или белая, вы должны правильно их подключить.Независимо от того, находятся ли они в стойке, они также производят регуляторы громкости в стойке от одних и тех же производителей. Таким образом, вы можете сделать все это на красивой, аккуратной маленькой подставке или в стене, важно правильно подключить их. Важно отметить, что я собираюсь пойти дальше и просто сообщить всем для наглядности, что на задней панели каждого регулятора громкости есть несколько винтовых клемм на евроблоке. Каждый из них будет соответствовать тому, является ли это ослабленным или незатухающим сигналом. Это громкие слова.Я немного объясню. Влияет ли это на громкость звука или нет, и то положительно, и отрицательно.

Итак, каждый из этих регуляторов громкости нарисован для нас нашей замечательной веб-командой. У каждого из них есть положительный и отрицательный усилитель на выходе динамика, положительный и отрицательный. Это ярлыки на обратной стороне этой маленькой заглушки евроблока, которую я держу здесь. Для наших намерений и целей здесь каждый раз, когда я раскрашиваю верхнюю часть регулятора громкости, это будет усилитель в положительном или отрицательном положении.А потом, когда он выходит снизу, как динамик, выходит положительный и отрицательный. Очень важно прочитать, что написано на регуляторе громкости, когда вы вставляете провод. Ага. Итак, отсюда у нас есть импровизированный ресторан или офис, или что-то еще, где у нас есть микшерный усилитель, надеюсь, микшерный усилитель серии Pure Resonance Audio MA, или любой другой производитель, питающийся от микшерного усилителя на несколько регуляторов громкости. скормить ораторам.

Итак, сразу же вы, наверное, спросите, как мне это подключить? Ага.Таким образом, у вас всегда есть возможность в 70-вольтовом аудио запустить несколько домашних пробежек. Что такое хоум-ран? Просто бейсбол. Да, точно. Точно. Все об Альберте Пужольсе и о мальчиках. Нет, для домашнего использования мы говорим о подключении только одного провода к одному динамику или к одному регулятору громкости. При желании можно провести провод от этого регулятора громкости. И когда я говорю «провод», я имею в виду кабель с двумя проводами внутри положительного и отрицательного. Ага. Вы можете бежать оттуда туда. Вы можете бежать оттуда туда.При желании вы можете выполнить индивидуальную домашнюю пробежку для каждого из этих регуляторов громкости. Ага. Проблема в том, что на днях я работал в кабинете врача, в котором было 24 отдельных кабинета.

Это 24 хоумрана. Это 24 положительных и 24 отрицательных. Это нехорошо. А что мне делать с 24 кабелями? Итак, на этом этапе, если вы электрик или кто-то более склонный к электричеству, вы можете взять все 24, ваши плюсы, связать все вместе, все 24 ваших негатива, связать их вместе, используя надлежащие электрические стандарты, вы знаете, безопасности.Потому что снова звук — это электричество. Ага. Вы можете связать все это вместе. Вы можете построить клеммную колодку, вы можете делать такие вещи. Но я бы посоветовал этого не делать. Это не самое простое. Слишком много кабелей. Слишком возможно, чтобы там был не короткий, а, может быть, случайный провод, который, вы знаете, выпадает из проволочного узла или что-то в этом роде. И это просто не очень хорошая практика.

Так что ничего страшного, если вам нужно сделать пару индивидуальных пробежек, ну, знаете, может быть, все регуляторы громкости на восточной стороне здания и все регуляторы громкости на западной стороне здания.Это хороший способ взглянуть на это. И вы можете сделать то, что я собираюсь здесь сделать, в основном раза два. Но идея состоит в том, чтобы вместо того, чтобы делать все эти хоум-раны, как когда мы делали 70-вольтовые колонки, помните, что мы будем запускать их параллельно, один за другим. Поэтому вместо того, чтобы подключать наши динамики параллельно, потому что мы хотим включить эти регуляторы громкости в микс, мы фактически собираемся параллельно нашим регуляторам громкости. Мы собираемся последовательно подключать регуляторы громкости один за другим. Попался. Кажется, очень, очень, очень важно, когда вы делаете это, всегда переходите от позитивного к позитивному негативному.

Итак, как я уже упоминал ранее, верхняя часть нашего регулятора громкости будет представлять усилитель сбоку. Это безукоризненно. Вот только кабель входит, а затем кабель выходит, вы знаете, в нашем случае выходит, никаких регулировок не производилось. Попался. Итак, чтобы перейти к нашему первому регулятору громкости, я выйду из своего плюсового вывода. Ага. И я собираюсь войти в усилитель на моем первом регуляторе громкости. Я собираюсь повторить то же самое со своим негативом.И затем оттуда я выйду из динамика снаружи, это ослабленная сторона. Это значит, что он производит, регулирует уровень. Ага. И войдите туда, в положительный, в положительный вывод динамика. Положительный, положительный, отрицательный, отрицательный. И я сделаю то же самое с негативом. Ага.

Хорошо. Спикер один готов. Ага. Этот диск управляет этим динамиком. Ага. Но вы знаете, что это может быть, ну, скажем, это может быть мой внутренний дворик, это может быть мое внутреннее пространство.Это может быть мой внешний вид. Это может быть первая комната в кабинете врача. Это может быть все, что я хочу. И да, просто для ясности, если бы у вас было несколько динамиков, вы знаете, в этом внутреннем дворике они бы просто отскакивали один за другим, за идеальным. Ага. Спасибо, что указали на это, Колтин. Ага. Если бы я хотел сделать больше ораторов, я мог бы легко прийти сюда, сделать еще одну, знаете, спрыгнуть с негатива здесь. Сделайте еще один вниз, полностью вниз. Все намерения и цели навсегда. Ага. Большинство людей этого не делает.Но вы знаете, что это идея. Но на этом мы закончили с тем, что я бы назвал первой зоной. Вы знаете, что это тот же источник входного сигнала, что и у этого усилителя, но с другой громкостью.

Итак, мы продолжим и переместим это из зоны 1 в зону 2. Что мне делать? Ага. Последнее, что вам нужно сделать, это выйти из динамика вон там. Потому что в этот момент этот циферблат управляет этим циферблатом, а это означает, что если вы находитесь на кухне Колтина, вы выключаете свет в ванной комнате Колтина.Ага. Вы не хотите этого делать. Так что вместо этого мы собираемся отодвинуть усилитель в сторону. Итак, мы в буквальном смысле собираемся, вы знаете, соединить этот провод здесь, или мы можем фактически выйти из того же терминала, а затем перейти от этого регулятора громкости к усилителю со следующего регулятора громкости. Мы сделаем то же самое с черным. И снова положительный, положительный, отрицательный, отрицательный. Да, очень важно убедиться и обратить внимание на то, что у вас есть, на вашу полярность, на ваш позитив. И к вашему негативу.Оттуда мы собираемся выйти из этого регулятора громкости на внешней стороне динамика. Это будет ослабленная сторона, та сторона, которая понижает или увеличивает громкость. Ага. И мы собираемся войти в положительный вывод динамика.

Мы сделаем это снова.

Я понимаю, что вы, ребята, наверное, уже разбираетесь в этом, но я собираюсь продолжить и нарисовать остальную часть только для людей дома. Ага. А потом сделайте то же самое со своим негативом. Ага.

И снова, пока он это делает, это очень важно, знаете ли, если у вас есть несколько динамиков, знаете ли, в нескольких зонах, применяется та же концепция.Ого, мы потеряем доску. Та же самая концепция применима, знаете ли, если у вас четыре динамика на первом регуляторе громкости, 10 на втором, и вы просто собираетесь, вы знаете, отключать один динамик от следующего. Итак, да, если это, если это выглядело как 10, это выглядело как 4, это было похоже на 15, и вы знаете, просто продолжайте, вы знаете, и положительное, положительное, отрицательное, отрицательное.

Так что да, конечно. Вы всегда можете иметь зоны с большим количеством динамиков или с меньшим количеством динамиков. Итак, в нашем сценарии с рестораном это может быть наша основная столовая. Это может быть регулятор громкости на сто ватт. Это может быть регулятор громкости на 200 ватт. У нас может быть 20 динамиков на этом, но скажем, что это кухня, где у нас только два динамика, и скажем, что это мужской туалет, а это туалеты. И тогда это частный ужин. Нам не обязательно иметь одинаковое количество динамиков на каждом регуляторе громкости. И затем, в основном, при правильном подключении в этом направлении, в основном, параллельно вашим регуляторам громкости один за другим, всегда используя усилитель, без ослабления.Мы можем сделать столько регуляторов громкости, сколько нам нужно в том же сценарии. Мы также можем комбинировать потолочные колонки, настенные колонки, подвески, колонки, сабвуферы и тому подобное.

Но это отличный способ создать несколько зон объема внутри вашей 70-вольтовой системы. И очень недорого. Большинство этих регуляторов громкости, вы знаете, в модели на сто ватт, модель на сто ватт может стоить, знаете ли, от 25 до 50 долларов или около того, в зависимости от того, хотите ли вы, чтобы декор выглядел, вы знаете, белая пластина, кремовая тарелка, довольно черная тарелка, если вы хотите нержавеющую сталь, как правило, немного дешевле.

А еще у нас есть регуляторы громкости меньшей мощности. Так что для объяснения, каждый регулятор громкости имеет свой собственный рейтинг мощности. Это AT100 — стоваттные аттенюаторы от Atlas Sound . Это означает, что он рассчитан на мощность до ста ватт на выходе динамика. Неважно, будет ли на входе усилителя больше мощности, это просто зависит от выходной мощности. Ага. Итак, сумма этих ораторов — вот что значит быть меньше сотни. Верно.Итак, вы хотите убедиться, что вы не превышаете номинальную мощность самого регулятора громкости. Надеюсь, это имеет для вас смысл, ребята. Если это не так, и у вас есть вопросы, основанные только на том, что вы здесь видите, продолжайте и оставьте нам комментарий ниже, если хотите. Понравилось видео, дайте нам знать, что вы смотрите сейчас, не стесняйтесь подписываться или вы всегда можете позвонить нам. Наш номер 800: (888) 256-4112. Вы можете посетить нас в Интернете по адресу www.proacousticsusa.com . У нас есть ряд пакетов с подвесными динамиками, встраиваемыми в стену или настенными динамиками, потолочными динамиками с регуляторами громкости, которые не доступны на нашем веб-сайте. Также в нашем магазине Amazon. Если вы непременно захотите сделать там покупки, или если мы можем помочь вам найти что-нибудь для вас или составить индивидуальный пакет, мы можем помочь вам найти нужное количество и тип динамиков с правильными регуляторами громкости. и расскажу, как все это происходит вместе. Просто свяжитесь с нами и сообщите, чем мы можем помочь. Вы можете связаться со мной по адресу [электронная почта защищена]. Я [защищен по электронной почте] Это Колтин с буквой i. И не будь чужим. Сообщите нам, чем мы можем помочь.Как и мы внизу. Подпишитесь, расскажите своим друзьям и обязательно посмотрите наше следующее видео. Абсолютно. До скорого. Я Колтин. Я Натан. Увидимся.

240.2715 — Горизонтальный термостатический клапан 3/4 «с 2 регуляторами объема и тримом — работа с общим портом

Описание

Термостатический клапан TVH.2715 оснащен соединениями 3/4 ″ NPT и имеет 2 выхода воды [порта], которые могут работать одновременно, то есть оба одновременно или по одному. Средняя ручка устанавливает температуру.Левая ручка управляет выходным портом 1, а правая ручка — выходным портом 2. Каждый порт имеет возможность полного управления громкостью.

ОСТАНОВКИ ПОДАЧИ — На каждом водозаборном отверстии имеется два предохранительных упора для предотвращения протекания воды в случае установки и ремонта.

РАБОТА С РУЧКОЙ — Средняя ручка используется для управления температурой воды, протекающей через выпускное отверстие. Левая ручка может регулировать объем воды от полного потока до тонкой струйки для выходного порта 1.Правая ручка может регулировать объем воды от полного потока до тонкой струйки для выходного порта 2.

КОЛЬЦО ДЛЯ ЗАЩИТЫ ОТ НАГРЕВА — Над ручкой регулировки температуры находится стопорное кольцо для защиты от ожогов, которое является функцией безопасности при данном значении термостата. С помощью этого кольца регулируется температура воды. Это кольцо закрывает ручка с кнопкой сбоку. Чтобы отрегулировать температуру воды, нужно нажать эту кнопку и переместить ручку в горячее или холодное направление. Без нажатия на нее пользователь не сможет повернуть ручку в полностью ГОРЯЧЕЕ положение — в качестве механизма предотвращения ожогов. Ограничительное кольцо для защиты от ожогов должно плотно прилегать к клапану (может потребоваться постукивание резиновым молотком) для его правильной работы.

УСТАНОВКА КЛАПАНА — При установке клапана необходимо соблюдать надлежащее расстояние от задней части клапана до готовой плитки, которое должно быть от 2,77 дюйма до 3.44 дюйма [приблизительные характеристики]. Кроме того, стоимость должна быть установлена ​​прямо, а не под углом или вверх ногами. В случае, если плитка толще или клапан, установленный в стене, слишком глубок, доступны комплекты удлинителей, которые можно использовать для удлинения обеих ручек клапана.

РАЗМЕРЫ ВЫРЕЗА — Вырез в стене должен быть 2,08 дюйма на 12,48 дюйма, который должен быть должным образом закрыт декоративной пластиной. Это гарантирует, что декоративная пластина закроет вырезанное отверстие в стене.

ОТДЕЛКА — Накладки состоят из хорошо обработанной крышки и ручек.Накладка используется для покрытия стены. В зависимости от модели душа планки могут быть разной формы и размера, от квадратных до круглых душевых ручек.

Все, что вам нужно знать о регуляторах расхода воздуха

Регуляторы расхода воздуха предназначены для установки как в мелкие, так и в глубокие скважины. Оба приложения имеют определенные типы регуляторов расхода воздуха. Но как определить, какой регулятор расхода воздуха лучше всего подходит для какого применения?

В этом посте мы рассмотрим регуляторы расхода воздуха, которые предназначены для работы в неглубоких и глубоких скважинах, обеспечивая четкое понимание того, как они работают, и дадим вам лучшее представление о том, какой из них вам следует выбрать.Давайте нырнем.

Регуляторы расхода воздуха используются только в насосных системах с гидропневматическим резервуаром. Ни в коем случае нельзя использовать регуляторы объема воздуха в насосной системе с закрытым воздушным резервуаром или баллонным резервуаром.

Гидропневматические баки — один из старейших типов напорных баков. Они встречаются только в тех районах, где их требует качество воды. Вода и воздух смешиваются в гидропневматическом резервуаре, чтобы уменьшить запах «тухлых яиц», который могут вызывать серные бактерии и газообразный сероводород в воде.

Мелководный колодец (воздушные зарядные устройства)

При установке в неглубоком колодце насос находится на поверхности, создавая вакуум, который забирает воду из колодца. Мелкие скважины обычно не будут перекачивать воду глубже примерно 28 футов. Зарядные устройства для объема воздуха в насосной установке для неглубоких скважин имеют трубку, прикрепленную к стороне всасывания насоса, всасывающую воздух каждый раз, когда насос работает. Затем воздух поступает в резервуар во время каждого цикла насоса.

Воздушный нагнетатель предназначен для открытия и закрытия клапана при изменении уровня воды в баке.Когда вода внутри резервуара становится высокой, клапан открывается, позволяя воздуху проходить через трубку и открывать клапан. Когда в баке достаточно воздуха, система управления закрывает клапан, поэтому воздух в бак больше не попадает. Должно быть правильное соотношение воздуха и воды.

Пластиковая бутылка тип

Баллонный регулятор расхода воздуха действует только как нагнетатель воздуха. Тип бутылки будет выталкивать полную камеру воздуха в резервуар каждый раз, когда насос работает, независимо от уровня воды. Этот стиль ограничен резервуаром объемом 82 галлона или меньше.

Тип мембраны

Мембранный тип действует как регулятор расхода воздуха и нагнетатель воздуха. Мембранный стиль будет выбрасывать полную камеру воздуха в резервуар с каждым циклом насоса только в том случае, если уровень воды становится слишком высоким. Этот тип работает с резервуарами до 220 галлонов.

Тип поплавка

Поплавковый регулятор служит в качестве регулятора расхода воздуха и нагнетателя воздуха, аналогично диафрагменному типу. Поплавковый тип позволяет воздуху попадать в систему только до тех пор, пока поплавок не закроет воздушный клапан. Он также может добавлять в систему больше воздуха, поскольку он не ограничивается объемом воздуха в воздушной камере. Этот элемент управления может обрабатывать резервуары до 220 галлонов.

Глубокая скважина (воздушные выбросы)

При установке в глубоком колодце насос устанавливается в колодце, а затем выталкивает воду на поверхность. В зависимости от типа насоса, насос обычно забирает воду с глубины до 1200 футов или более, если это необходимо.

Для установок

Deep Well также требуется система выпуска воздуха для подачи воздуха в резервуар.Сливное отверстие устанавливается в отводной трубе в колодце, который находится ниже уровня замерзания, обычно на 10-20 футов. Каждый раз, когда насос останавливается, вода стекает обратно в колодец к отверстию в спускном отверстии. Установлен обратный клапан, чтобы вода из напорного резервуара не стекала обратно в колодец после отключения насоса. Клапаны в спускном отверстии закроются под давлением насосов, так что вода не уйдет во время цикла работы насоса.

Модель AVC-DWP

Когда воздуха слишком много, а уровень воды низкий, поплавок открывает главный клапан в регуляторе, что позволяет воздуху покинуть систему.Когда поплавок поднимается с повышением уровня воды, главный клапан закрывается. Он улавливает оставшийся объем воздуха в баке.

Регулятор расхода воздуха модели AVC-DW-AR с клапаном выпуска воздуха

Подобно описанной выше модели, этот регулятор расхода воздуха использует поплавок для открытия главного клапана, когда воздуха слишком много. AVC-DW-AR направляет воздух в камеру, где есть регулируемый клапан сброса давления, который выпускает воздух, пока давление в баллоне выше, чем значение клапана обратного давления выпускных клапанов.Когда поплавок начинает подниматься по мере увеличения уровня воды, главный клапан закрывается, удерживая весь оставшийся воздух в резервуаре.

Помня о разнообразии имеющихся средств управления воздухом и конкретных областях применения, для которых они предназначены, это гарантирует, что вы сделаете правильный выбор. Регуляторы расхода воздуха являются важной частью любой установки в неглубоких и глубоких колодцах. Правильный контроль расхода воздуха является ключом к безопасному процессу установки.

ESP — лучший регулятор громкости

ESP — лучший регулятор громкости

Elliott Sound Products

пр.01

© 1999, Род Эллиотт — ESP
Дополнительные материалы предоставлены Берндом Людвигом и другими

Вершина

---

---

Операционные усилители

В некоторых из следующих схем используются операционные усилители.Номер типа не указан, но для распиновки предполагается использование двойных операционных усилителей промышленного стандарта. Не стесняйтесь использовать операционный усилитель по своему выбору в каждом случае. В зависимости от вашего приложения вы будете использовать что-то дешевое и веселое (например, TL072), или вы можете пойти на «элитный рынок» и использовать LM4562, OPA2134 или что-то более экзотическое, если это заставит вас чувствовать себя лучше.

Несмотря на множество утверждений об обратном, не существует операционных усилителей, которые улучшили бы «авторитетность» басов (что бы это ни значило), и они не будут «застенчивыми», «завуалированными» верхними частотами или любыми другими довольно примечательными утверждениями, которые вы увидим в инете.Различия, конечно, измеримы, но все стандартные операционные усилители имеют ровный отклик на постоянный ток. Некоторые не заботятся о высокой нагрузке (низком импедансе) и будут демонстрировать относительно высокие искажения, а другие могут быть шумными.

Типичные операционные усилители, которые обычно используются для аудио, включают …

• TL072 — Вход на полевых транзисторах, дешевый и дешевый, но они страдают от инверсии выходной полярности при перегрузке
• OPA2134 — вход полевого транзистора, хорошая производительность
• NE5532 — по-прежнему один из лучших звуковых операционных усилителей
• LM4562 — Один из немногих, который на самом деле лучше NE5532

Вышеупомянутое не является исчерпывающим и представляет собой небольшую группу. Существуют сотни различных типов, одни невероятно дорогие, другие очень дешевые. За дополнительную плату вы не обязательно получите операционный усилитель, который будет звучать «лучше», чем другой, поэтому используйте то, что вам удобнее.

---

1 — Улучшенный регулятор громкости

Регулятор громкости в усилителе или предусилителе Hi-Fi (или любом другом аудиоустройстве, если на то пошло) — это действительно простая концепция, не так ли? Неправильный. Чтобы добиться плавного увеличения уровня, потенциометр (горшок) должен быть логарифмическим, чтобы соответствовать нелинейным характеристикам нашего слуха.Линейный горшок, используемый для объема, совершенно не подходит.

Если вы не платите серьезные деньги, стандартный «бревенчатый» горшок, который вы покупаете в магазинах электроники, вообще не бревенчатый, а обычно состоит из двух линейных секций, каждая с разным градиентом сопротивления. Теория состоит в том, что между этими двумя они образуют кривую, которая будет «достаточно близкой» для записи (или аудио) сужения. Как многие выяснят, это случается редко, и при повороте элемента управления часто проявляется явная «прерывистость».

Как и все потенциометры, используемые в качестве регуляторов громкости, первые 10% вращения вызывают очень большое изменение уровня (в основном от «выключено» до тихо слышимого). «Истинный» логический отклик во всем диапазоне, возможно, 100 дБ, не очень полезен, потому что большую часть времени коэффициент усиления варьируется в относительно небольшом диапазоне. Вариация 25 дБ — это соотношение мощностей 316: 1 — обычно это диапазон, в котором используется любой регулятор громкости.

Рисунок 1 — Схема приближения бревенчатого котла

Возьмите линейный потенциометр 100 кОм (VOL) и подключите нагрузочный резистор (R = 10 кОм — 15 кОм, 12 кОм используется для создания рисунка 2), как показано выше, чтобы получить показанную кривую.Это должна быть прямая линия, но на самом деле она гораздо более логарифмическая, чем стандартный бревенчатый горшок. Для стерео используйте двухканальный горшок и обращайтесь с обеими секциями одинаково. Рекомендуется использовать резистор 1% для R. Для банка можно использовать разные значения, но сохраняйте соотношение от 6: 1 до 10: 1 между значениями VOL и R соответственно. Хотя значение 8,33: 1 (как показано) близко к реальной логарифмической кривой, оно все же может допускать чрезмерную чувствительность на низких уровнях. Можно использовать более высокие отношения, чем 10: 1, но это вызовет чрезмерную нагрузку на приводную ступень или потребует использования кастрюли со слишком высоким сопротивлением.

Рисунок 2 — Передаточная кривая в дБ

При условии, что структура усиления предусилителя настроена должным образом, хорошее приближение к истинному логарифмическому режиму работы достигается по крайней мере в диапазоне 25 дБ, что достаточно для нормальных вариаций, которые требуются.

Структура усиления предусилителя правильная, когда горшок проводит большую часть своего времени между положениями 10 и 2 часа. Если громкость часто ниже или выше этого диапазона, подумайте об изменении усиления предусилителя.Можно переключить усиление для получения «двухступенчатого» регулятора громкости, чтобы всегда была доступна оптимальная настройка.

Другое преимущество «фальшивого» бревенчатого потенциометра состоит в том, что линейные потенциометры обычно лучше отслеживают (и обрабатывают мощность), чем коммерчески доступные «логарифмические» потенциометры, поэтому разница в сигнале между левым и правым каналами будет меньше. Трекинг может быть улучшен еще больше за счет добавленного резистора, который позволит дешевому углеродному горшку сравняться с проводящим пластиковым компонентом хорошего качества (по крайней мере, для точности — я не буду здесь обсуждать качество звука).

Убедитесь, что полное сопротивление источника низкое (от буферного каскада) и что он может управлять конечным импедансом, когда управление полностью продвинуто (оно может составлять всего 10,7 кОм с потенциометром 100 кОм и нагрузочным резистором 12 кОм). Использование привода с высоким импедансом нарушит закон потенциометра, который больше не будет напоминать ничего полезного.

---

2 — Дальнейшие идеи, активный регулятор громкости (Baxandall)

Первоначально разработанный Питером Баксандаллом (прославившимся регулировкой тона с обратной связью среди многих других разработок), существует также активная версия «Лучшего регулятора громкости», в которой в контуре обратной связи используются операционный усилитель и потенциометр.Логарифмический закон почти идентичен приведенному выше пассивному проекту, но он может обеспечивать как усиление, так и ослабление. Пример этой конструкции можно найти в Проекте 24, а схема основной идеи показана на Рисунке 3.

Рисунок 3 — Активный логарифмический регулятор громкости

Буфер (U1A) позволяет инвертирующему каскаду (необходимому для работы схемы) иметь очень высокий входной импеданс. В противном случае это было бы невозможно без использования резисторов с очень высоким номиналом, которые могут увеличить шум до неприемлемого уровня. Максимальное усиление, как показано, составляет 10 (20 дБ), а минимальное усиление — 0 (максимальное затухание). Входное сопротивление является переменным и зависит от настройки потенциометра. При минимальном усилении входное сопротивление составляет полные 50 кОм от потенциометра, снижаясь до 27 кОм при 50% хода и около 4,3 кОм при максимальном усилении. Импеданс намного меньше, чем у самого потенциометра, из-за обратной связи от последнего операционного усилителя.

Эти значения импеданса аналогичны (но немного ниже) простой пассивной версии (если используется потенциометр 100 кОм), и, опять же, требуется привод с низким импедансом, иначе логарифмический закон не будет применяться должным образом.Фактическое значение VR1 не имеет значения, и любое значение от 10 кОм до 100 кОм будет работать так же хорошо, хотя это повлияет на входное сопротивление. Ошибка при 50% хода электролизера составляет менее 5% при значениях от 10k до 100k.

Рисунок 4 — Ответ против Вращение рисунка 3

Обратите внимание, что дополнительное преимущество улучшенного отслеживания может не применяться к активной версии (по крайней мере, не в той же степени), поэтому используйте лучший горшок, который вы можете себе позволить, для обеспечения точного баланса каналов. При максимальном усилении 20 дБ это будет слишком много для многих предусилителей. Обычно достаточно усиления 10 дБ. Увеличьте R2, чтобы получить меньшее усиление (3.3k уменьшит усиление до 10 дБ, достаточно близко). Это также увеличит входное сопротивление в худшем случае.

---

3 — улучшенный регулятор громкости (часть 3 — моно версия)

Следующий прием был использован в нескольких гитарных усилителях, но поскольку он использует двухканальный потенциометр, он не подходит для стерео, потому что 4-канальные линейные потенциометры (ну, любые 4-канальные потенциометры) практически невозможно получать.Приближение к логарифму очень хорошее, по крайней мере, в диапазоне 30 дБ, но оно лишь ненамного лучше, чем версия, показанная на рисунке 1, но для этого требуется двухканальный горшок.

Рисунок 5 — Логарифмическое приближение с использованием двухканального потенциометра

Отклик по сравнению с вращением показан ниже. В конечном диапазоне 25 дБ это почти прямая линия (т. е. действительно логарифмическая). Это хороший способ получить плавный отклик от пота, но, как уже отмечалось, его можно использовать только для моно системы.Это скорее ограничивает его полезность.

Рисунок 6 — Ответ против Поворот рисунка 5

Однако есть важное различие между вышеуказанной версией и большинством других версий. Если каскад усиления используется между двумя секциями потенциометра, может быть полезным снижение шума, если все настроено правильно. Каскад усиления может обеспечить сравнительно большой коэффициент усиления (до 20 дБ не является необоснованным), и в отличие от такого большого усиления перед «нормальным» или «ложным по закону» логопотом, если есть сигнал высокого уровня, предусилитель не зажимается — если, конечно, вы этого не хотите.

Это удобное использование версии с двойным потенциометром, и в некоторых отношениях оно похоже на активное управление (рисунки 2 и 9), но (обычно) без инверсии полярности сигнала. Это делает его более полезным, чем может показаться на первый взгляд. Если каскад с усилением 20 дБ (x10) питается от источника 2 В RMS, он будет сильно ограничивать (при условии, что источники питания ± 15 В и типичный операционный усилитель). В показанной схеме регулятор уровня может быть установлен на (скажем) 30%, выходной уровень составляет 1,9 В RMS, без ограничения.Шум (и сигнал) от каскада усиления ослабляется на 10,5 дБ, а эффективное отношение сигнал / шум улучшается на ту же величину. Если каскад усиления просто следует за горшком, его шум присутствует все время при всех настройках потенциометра.

---

4 — Улучшенный регулятор громкости (многоканальная версия)

Для тех, кому нужен многоканальный логарифмический регулятор громкости, см. Проект 141. В проекте используются VCA THAT2180, и его можно настроить как от 1 до 8 каналов (или больше, если вы используете более 8 каналов).Он идеально подходит для систем домашнего кинотеатра, и вам нужно только включить переключение каналов для полного предусилителя. VCA также обеспечивает усиление, так что, по сути, это полный предусилитель, как описано.

---

5 — Лучшее управление балансом (предоставлено Берндом Людвигом)

Бернд, читатель The Audio Pages, внес полезную вариацию — в данном случае элемент управления «лучший баланс». Обратите внимание, что описанная конфигурация требует нагрузки с высоким сопротивлением, и пассивный «Улучшенный регулятор громкости» не может использоваться в этой схеме.При использовании показанным образом эта концепция очень похожа на лучший регулятор громкости на Рисунке 1, за исключением того, что (в некотором смысле) это та же идея, но наоборот.

Имейте в виду, что во многих (особенно ранних японских) конструкциях используется специально разработанный горшок для балансировки, и они не подходят для схем, показанных ниже. У этих горшков обычно есть центральный фиксатор, и сопротивление каждой гусеницы остается очень низким от центрального положения до одного (или другого) конца хода. Эти «особые» горшки характеризуются тем, что уровень остается постоянным в одном или другом канале при перемещении баланса. Общий закон этих регуляторов (IMO) неудовлетворителен для Hi-Fi.

Стандартная конфигурация регулятора баланса / громкости с использованием обычных горшков (1 канал) показана ниже:

Рисунок 7 — Обычный регулятор баланса / объема

BAL = 2,5 × VOL
Например: VOL = 10k log, BAL = 25k linear

Добавление резистора R дает возможность для двух интересных улучшений стандартных схем баланс-регулировка громкости. Обратите внимание, что переключатель не является обязательным и его можно безопасно не использовать (т.е. закорочен).

Рисунок 8 — Улучшение с добавлением резистора

A) R = VOL (например, 10к)

Баллончик «практически отсутствует» в центральном положении:

В центральном положении резистивная дорожка BAL влияет только на нагрузку для предыдущей ступени, так как через скользящий контакт нет тока (так что вы можете размыкать переключатель «Sw1», не меняя вообще ничего — пожалуйста). Это кажется разумным: пока вы не манипулируете регулятором баланса, он практически отсутствует в схеме (через его скользящий контакт не проходит сигнал).Следовательно, качество (или возраст) баллончика тогда вообще не имеет значения.

Ущерб от звука может быть задействован только по двум причинам:

• Если резистивные дорожки BAL не являются абсолютно симметричными, ток через хотя бы один из скользящих контактов не будет точно равен нулю в центре. положение (добавление переключателя S полностью избавит от этого, но я сомневаюсь, что в этом есть необходимость).
• Если сопротивление дорожки угольной ванны (наихудший сценарий!) Изменяется из-за изменения давления скользящего контакта (вызванного акустическим резонансом, точно так же, как в угольных микрофонах старых телефонов), нагрузка на предыдущем этапе изменится (но я подозреваю, что это может быть действительно сложно найдите сцену, которая будет «чувствовать» это).

Благодаря «R» регулятор баланса работает медленно около центрального положения, и общая громкость изменяется значительно меньше, чем без него. Это приводит к другому варианту:

B) R = 4k7 (R = ~ 0,47 × VOL)

Ручка баланса работает, не влияя на общую громкость

Это обеспечивает максимальное удобство управления, поскольку звуковая сцена затем перемещается слева направо без значительного изменения общей громкости.Входное напряжение на обоих каналах постоянное и одинаковое, сумма мощности левого и правого каналов остается примерно (± 0,2 дБ) постоянной примерно на 80% шкалы (которая все еще удобно работает медленно около центрального положения). Я выбрал коэффициент 0,47 после некоторого компьютерного моделирования и потом проверил его на своем предусилителе:

Он действительно работает, как ожидалось (есть лишь небольшое увеличение общей громкости в крайнем правом и левом положениях). Я больше не хочу упускать возможность контроля баланса, поскольку — это фактически записей, которые страдают от серьезного дисбаланса каналов.Перемещение кресла или динамиков — не лучшее лекарство от этого. Лучше всего переместить солиста на две ноги влево или вправо без изменения общей громкости, просто нажав ручку баланса.

Любой компромисс между версиями с «золотым ухом» и «максимальным удобством» возможен путем выбора подходящего «коэффициента R / Vol» от 1,0 до 0,47.

Импеданс этих «расширенных» сетей приблизительно равен импедансу одного «VOL» (если R = Vol и BAL ~ 2 × VOL), поэтому вы можете добавить BAL и R к любой «пуристской» схеме без изменения критических параметров схемы. (Разумеется, произойдет ослабление на 4-6 дБ на R, поэтому в будущем вам придется добавить около 5 или 10 градусов дуги на шкале громкости).Даже когда BAL установлен на крайние значения, происходит только умеренное изменение нагрузки (макс .: -30%), которое не нарушит ни одного разумного предусилителя.

Если в вашем усилителе уже есть стандартная сеть, легко добавить дополнительные резисторы … Просто припаяйте их к соответствующим контактам потенциометра (на одном канале от центра налево, а на другом от центра к центру). правильный!) Объемный горшок не задействован.

---

6 — Активный регулятор громкости # 2

Еще одна предложенная идея, она также проста и очень хорошо работает.Его недостатком является то, что входной импеданс является переменным и падает до 1 кОм (значение R1) при установке на максимальную громкость. Входное сопротивление с центрированным потенциометром составляет 5 кОм, а с минимальным потенциалом потенциометра — чуть более 7,8 кОм (бесконечное затухание). При условии, что схема управляется низким импедансом (например, другим операционным усилителем, который может выдерживать нагрузку 1 кОм), переменное сопротивление не будет проблемой. C1 не является обязательным, и при условии, что источник имеет низкое смещение постоянного тока, его можно исключить (закоротить).

Рисунок 9 — Альтернативный активный регулятор громкости

R1 можно увеличить, чтобы уменьшить максимальное усиление.Как показано, это 19 дБ, и если R1 увеличить до 3,3 кОм, он упадет до более удобных 8,8 дБ. Ответ журнала не изменяется.

Действующий закон банка показан ниже, и он очень похож на другие показанные. Однако отклик, близкий к максимальному, немного ближе к «настоящему» логу.

Рисунок 10 — Ответ против Поворот рисунка 9

---

7 — Antilog (обратный журнал)

Реверсивные бревенчатые горшки не нужны очень часто, и это, вероятно, хорошо, потому что их почти невозможно достать.Вероятно, самый простой способ получить такую ​​- это купить «бревенчатый» горшок с двумя бандажами, в котором пластины противоположны (зеркальное отображение друг друга). Кастрюли в стиле 16 мм обычно имеют такую ​​конструкцию (см. Ниже). Успех зависит от ваших способностей к механическим приспособлениям и от того, какие инструменты есть в вашем распоряжении.

Рисунок 11 — Пример бака с двумя бандажами 16 мм

Вам необходимо разобрать горшок, чтобы можно было поменять местами переднюю и заднюю пластины. Когда вы собираете горшок повторно, передняя пластина используется сзади и наоборот. Теперь у вас есть котел с двойным бревном. Он будет настолько хорош, как «антибревенчатый» горшок, как был «бревенчатым» (то есть не чудесным), но теперь он, по крайней мере, номинально является обратным бревенчатым горшком. Независимо от того, используете ли вы одну или обе секции (если вам нужен моно-горшок, вы можете расположить две секции параллельно).

Подробности о том, как разобрать и собрать горшок, оставляю читателю. Вероятно, будет хорошей идеей завести пару, если в процессе вы испортите одну. Это не идеальное расположение, но оно должно работать нормально, если вы сможете собрать его обратно и работать плавно.Это может быть сложнее, чем кажется, в зависимости от внутренней конструкции. Обратите внимание, что это будет работать только с горшком, подобным показанному — если две пластины являются зеркальными изображениями , а не , их замена ничего не даст — горшок все равно будет «логарифмическим».

---

---

Список проектов
Основной указатель

Уведомление об авторских правах. Эта статья, включая, помимо прочего, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и защищена авторскими правами (c) 1999.Воспроизведение или переиздание любыми средствами, электронными, механическими или электромеханическими, строго запрещено международными законами об авторском праве. Автор предоставляет читателю право использовать эту информацию только в личных целях, а также разрешает сделать одну (1) копию для справки при создании проекта. Коммерческое использование запрещено без письменного разрешения Рода Эллиотта.

Журнал изменений: обновлен 2 января 2001 г. — Добавлены разделы активного контроля и контроля баланса./ 29 сентября 2005 — Дополнительная информация о соотношении потенциалов потенциометра / резистора. / 20 января 2013 — добавлены разделы 3 и 4, заменены графики зависимости от вращения.

MONACOR: Регуляторы громкости и аксессуары

Универсальные модули MONACOR для управления громкостью в системах PA
Для удаленного управления громкостью объявлений, фонового звука или других источников звука с помощью систем PA, MONACOR предлагает широкий выбор регуляторов громкости. Эти компоненты разработаны для 100-вольтовых систем громкой связи и могут быть легко интегрированы в существующую систему.Таким образом, можно регулировать громкость в помещении или здании с помощью всего одного контроллера.

Регулятор громкости для установки в стойку или для настенного монтажа
Регуляторы громкости MONACOR для систем громкой связи доступны как для настенного, так и для монтажа в стойку. Простые регуляторы громкости PA доступны для поверхностного или скрытого монтажа. Это позволяет идеально и незаметно интегрировать эти модули в помещения. Регулировка громкости осуществляется механическим регулятором с шагом от 1 до 10.В MONACOR доступно более 20 различных моделей. Помимо простых регуляторов громкости, также доступны комбинации, которые одновременно содержат программный контроллер или регулятор уровня. Регуляторы уровня позволяют идеально зацикливать сигналы других аудиоисточников.

При желании вы также можете комбинировать регулятор громкости с панелью управления динамиками для включения или выключения дополнительных динамиков.

Подходящие аксессуары для ваших модулей управления громкостью
Для оптимальной установки регуляторов громкости MONACOR предоставит вам подходящий материал кабелей, а также монтажные рамы, корпуса для скрытого монтажа или AP и кронштейны.Если вы хотите интегрировать обычные динамики или усилители в вашу систему громкоговорящей связи, мы предлагаем вам широкий выбор высококачественных аудиопреобразователей. Эти 100-вольтовые аудиопередатчики позволяют передавать звук на большие расстояния.

Различные варианты использования
Регуляторы громкости MONACOR PA можно использовать по-разному. Комбинированные устройства с переключателями программ идеально подходят для отелей, которые хотят предоставить своим гостям различные музыкальные или радиоканалы через систему громкой связи. Простые элементы управления позволяют выполнять очень простую операцию.
Кроме того, регуляторы громкости могут быть установлены в общественных местах, таких как школы или правительственные учреждения.

Аналогичным образом, контроллеры подходят для корпоративных зданий, которые обрабатываются ультразвуком через электроакустическую систему. Таким образом, громкость в каждой комнате можно регулировать отдельно.

Простой в использовании, качественный и доступный регулятор громкости для вашей акустической системы — конечно, от MONACOR!

Универсальные модули MONACOR для управления громкостью в системах PA
Для удаленного управления громкостью объявлений, фонового звука или других источников звука с помощью систем PA, MONACOR предлагает широкий выбор регуляторов громкости.Эти компоненты разработаны для 100-вольтовых систем громкой связи и могут быть легко интегрированы в существующую систему. Таким образом можно контролировать … продолжить чтение Универсальные модули MONACOR для управления громкостью в системах PA
Для удаленного управления громкостью объявлений, фонового звука или других источников звука с помощью систем PA, MONACOR предлагает широкий выбор регуляторов громкости. Эти компоненты разработаны для 100-вольтовых систем громкой связи и могут быть легко интегрированы в существующую систему. Таким образом, можно регулировать громкость в помещении или здании с помощью всего одного контроллера.

Регулятор громкости для установки в стойку или для настенного монтажа
Регуляторы громкости MONACOR для систем громкой связи доступны как для настенного, так и для монтажа в стойку. Простые регуляторы громкости PA доступны для поверхностного или скрытого монтажа. Это позволяет идеально и незаметно интегрировать эти модули в помещения.Регулировка громкости осуществляется с помощью механического регулятора с шагом от 1 до 10. В MONACOR доступно более 20 различных моделей. Помимо простых регуляторов громкости, также доступны комбинации, которые одновременно содержат программный контроллер или регулятор уровня. Регуляторы уровня позволяют идеально зацикливать сигналы других аудиоисточников.

При желании вы также можете комбинировать регулятор громкости с панелью управления динамиками для включения или выключения дополнительных динамиков.

Подходящие аксессуары для ваших модулей управления громкостью
Для оптимальной установки регуляторов громкости MONACOR предоставит вам подходящий материал кабелей, а также монтажные рамы, корпуса для скрытого монтажа или AP и кронштейны. Если вы хотите интегрировать обычные динамики или усилители в вашу систему громкоговорящей связи, мы предлагаем вам широкий выбор высококачественных аудиопреобразователей. Эти 100-вольтовые аудиопередатчики позволяют передавать звук на большие расстояния.

Различные варианты использования
Регуляторы громкости MONACOR PA можно использовать по-разному.Комбинированные устройства с переключателями программ идеально подходят для отелей, которые хотят предоставить своим гостям различные музыкальные или радиоканалы через систему громкой связи. Простые элементы управления позволяют выполнять очень простую операцию.
Кроме того, регуляторы громкости могут быть установлены в общественных местах, таких как школы или правительственные учреждения.

Аналогичным образом, контроллеры подходят для корпоративных зданий, которые обрабатываются ультразвуком через электроакустическую систему. Таким образом, громкость в каждой комнате можно регулировать отдельно.

Простой в использовании, качественный и доступный регулятор громкости для вашей акустической системы — конечно, от MONACOR!

Объем

— JRiverWiki

Media Center имеет гибкую систему регулировки громкости, которая позволяет вам выбирать из нескольких различных режимов, чтобы вы могли настроить поведение в соответствии с вашими предпочтениями и оборудованием:

• Объем приложения
• Внутренний объем
• Системный том
• Громкость отключена

Вы можете переключать режимы громкости в: Плеер> Громкость.

Вы также можете щелкнуть маленький динамик слева от ползунка громкости, чтобы получить доступ к тому же меню (как показано справа).

Режимы громкости

System Volume управляет общей громкостью всей системы. Это эквивалентно щелчку по значку системы громкости и перемещению ползунка.

• Application Volume (только версии для Windows)

Application Volume управляет громкостью только Media Center. Для этого требуется Windows Vista и новее.Не рекомендуется для достижения наилучшего качества звука, поскольку добавляет еще один уровень громкости.

Disabled Volume отключает любые регуляторы громкости. Этот режим полезен, если вы отправляете звук на внешнее устройство с аппаратной громкостью, и вы хотите избежать сложности двух объемов.

Internal Volume применяет громкость внутри 64-битного аудио движка JRiver. Это объем программного обеспечения максимально возможного качества. Подробнее о 64-битной обработке здесь Audio Bitdepth.

Internal Volume полезен в случаях, когда оборудование не поддерживает громкость, что характерно для звуковых карт и ЦАП высокого класса.

Как и при любой обработке звука, Internal Volume не работает при потоковой передаче битов. Он также не работает с воспроизведением через веб-браузер, таким как Netflix.

Шкала децибел, используемая для внутреннего объема, подробно описана в этой теме взаимодействия.

Рекомендации

Нет режима лучшей громкости. Выбор зависит от вашего оборудования и предпочтений.

Наиболее распространенный выбор — системный объем или внутренний объем.

Выбор между объемом системы и внутренним объемом

Определяющим фактором в этом решении является тип / качество вашего аппаратного тома.

Иногда увеличение громкости оборудования увеличивает шум, который вы слышите при воспроизведении тишины (используйте «Инструменты»> «Дополнительные инструменты»> «Калибровка звука»> «Без звука», и убедитесь, что «Не воспроизводить тишину» не отмечено в «Параметры»> «Аудио»). Проверьте это, приложив ухо к динамику и отрегулируйте громкость системы во время тишины.

Если при увеличении громкости шум становится громче:

• Используйте «Системную громкость», чтобы не повышать системную громкость (которая, как мы обнаружили, добавляет шум выше), если только у вас нет

.

• Используйте «Внутренний объем» и оставьте системный объем на 100%.Это выгодно, потому что вы получаете 64-битный объем, а также потому, что он позволяет Media Center иметь как можно больший запас сигнала, что особенно важно, если вы выполняете обработку (повышающая дискретизация, коррекция комнаты, управление низкими частотами и т. Д.)

Volume Protection

Защита громкости — это функция для предотвращения неожиданно громкого звука. Это полезно в случаях, когда вы подключаете Media Center к усилителю с высоким коэффициентом усиления, где неожиданный выход на полной громкости может повредить оборудование или ваши уши.

Защита тома выполняет следующие функции:

1. Делает так, что невозможно увеличить громкость более чем на 5% за раз (поэтому случайное нажатие на 100% на ползунке не приведет к 100%)
2. Делает так, что громкость нельзя увеличивать более чем на 20% в секунду
3. Делает так, чтобы при запуске воспроизведения, если ничего не воспроизводилось в течение 30 минут, устанавливается громкость на 20% (если громкость уже не ниже)

Громкость при запуске

В разделе «Параметры»> «Запуск» есть одна настройка, связанная с объемом, под заголовком «Объем запуска».

Оптимизировать громкость для достижения наилучшего качества звука
Эта опция максимизирует ползунок громкости звука при запуске. Это предотвращает двойную громкость и связанные с этим проблемы с качеством звука в Windows XP и более ранних версиях. Эта опция безвредна, но не нужна в Vista и новее.

В «Параметры»> «Аудио»> «Громкость» есть вторая настройка.

Начальная громкость
Эта опция установит громкость в Media Center на указанный уровень при запуске программы.Значение -1 оставит ползунок громкости в том же положении, что и во время предыдущего сеанса Media Center.

Высота внутреннего объема

Internal Volume особенно полезен, если вы выполняете обработку сигнала, такую ​​как свертка, выравнивание, Linkwitz и т. Д. Любое уменьшение громкости будет доступно в качестве дополнительного запаса сигнала, уменьшая вероятность нежелательного ограничения или уменьшения громкости из-за защиты от клипов.

Представьте, что используется свертка, которая в редких случаях дает +6 дБ (то есть пиковый уровень превышает 100%).

Если вы используете системную громкость, то это +6 дБ должно быть либо ровным (что приведет к слышимым искажениям), либо сработает защита от клипов и уменьшит громкость всех каналов (также нежелательно).

Если вы вместо этого используете Internal Volume, скорее всего, у вас будет запас, чтобы избежать обрезки или уменьшения громкости. Например, если вы обычно слушаете на -12 дБ, вы можете настроить до +12 дБ, прежде чем возникнет необходимость в обрезке или уменьшении громкости.

Громкость

Loudness обеспечивает более естественное звучание при регулировке громкости на основе частотных характеристик человеческого слуха.Он был добавлен в MC18.

Подробнее здесь: http://yabb.jriver.com/interact/index.php?topic=76608.0

Калибровка опорного уровня

Если вы используете внутренний объем, вы можете откалибровать регулятор громкости так, чтобы нулевая точка соответствовала «опорному уровню».

В аудиоиндустрии нет стандарта для калибровки системы воспроизведения, но в киноиндустрии стандарт калибровки был определен Обществом инженеров кино и телевидения (SMPTE). Стандарт гласит, что одноканальный сигнал розового шума со среднеквадратичным уровнем -20 дБ относительно полной синусоиды должен воспроизводиться с уровнем звукового давления 83 дБ.

Чтобы откалибровать Media Center до этого эталонного уровня:

1. Убедитесь, что все динамики сбалансированы относительно друг друга (обычно с помощью ползунков расстояния и уровня в DSP Studio> Room Correction)
2. Убедитесь, что вы используете «Внутренний том»
3. Отключить выравнивание громкости в DSP Studio
4. Отключить «Громкость» (поскольку она может измерять цвет)
5. Используйте Инструменты> Дополнительные инструменты> Калибровка звука… и воспроизведите клип «Калибровка громкости», используя количество каналов, наиболее точно соответствующее вашему оборудованию
6. Отрегулируйте ползунок громкости до тех пор, пока децибелметр не покажет 83 дБ в позиции прослушивания, воспроизводимой из каждого динамика
7. Если динамики читают по-разному, используйте DSP Studio> Room Correction для корректировки относительных уровней динамиков, затем запустите этот процесс снова.
8. Введите уровень громкости, который обеспечивает эталонный уровень из шага выше, в Параметры> Аудио> Громкость> Внутренний эталонный уровень громкости (число — процентное значение ползунка громкости)

После этого отображение громкости всегда будет относиться к этому опорный уровень.«Этот контрольный уровень также будет использоваться, если вы включите« Громкость ».

Для правильного создания тестового клипа для этой процедуры требуется Media Center 18.0.108 или новее.

Подробнее

.
