Daewoo Nexia | Проверка реле топливного насоса

Daewoo Nexia

Сервисное обслуживание и эксплуатация

Руководства ￫ Daewoo ￫ Nexia (Дэу Нексия)

Проверка реле топливного насоса

ОБЩИЕ СВЕДЕНИЯ

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выньте предохранитель № 28 топливного насоса.
2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу
Снятие и установка кармана со стороны водителя.
4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.
5. Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.
8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса.
Проверка питания
Выньте реле топливного насоса из платы реле (место реле № 4).
Включите зажигание.
Последовательно присоедините вольтметр:

– между контактом 19 (плюс замка зажигания) и массой;
– между контактом 17 (плюс аккумуляторной батареи) и массой.

Требуемое значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв провода по электрической схеме и устраните.

Выключите зажигание.

ПРОВЕРКА УПРАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.
2. Включите стартер. При этом светодиод должен загореться. В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).
ВНИМАНИЕ

Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен, они имеют слабое свечение и полностью не гаснут.

3. Вставьте предохранитель топливного насоса.
4. Установите карман в районе расположения ног, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

Реклама

Блок предохранителей и реле Дэу Нексия Н100, их описание

Рассматриваем Дэу Нексия Н100 выпущенные в 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах, с кузовами седан и хэтчбек, с мотором 1.5, 1.6 литра.

Блок предохранителей и реле Дэу Нексия Н100

Монтажный блок расположен на панели приборов, слева от рулевой колонки, под защитной крышкой. На внутренней стороне крышки указана схема расположения и назначение предохранителей и реле в текущем блоке.

Схема расположения предохранителей в салоне Daewoo Nexia N100

Внутренняя сторона монтажного блока

Описание

Предохранитель №1 (10А, красный) защищает цепь электронного блока управления.

Предохранитель №7 (30А, зеленый) — предохранитель бензонасоса.

НомерНоминалНазначение предохранителей
F110ЭБУ (цепь от батареи)
F210Лампы габаритного света, фонари освещения номерного знака
F310FlaflyBHafl подушка безопасности
F420Дальний свет фар
F510Левая фара (ближний свет)

Электропривод регулятора направления светового пучка левой фары

F610Правая фара (ближний свет)

Электропривод регулятора направления светового пучка правой фары

F730Электробензонасос топливные форсунки
F820Указатели поворота, аварийная сигнализация Выключатель и лампы сигналов торможения
F930Стеклоочиститель ветрового стекла
F1010Привод крышки лючка горловины топливного бака, АБС, иммобилайзер
F1110Реле включения электромагнитной муфты компрессора кондиционера
F1230Электродвигатель вентилятора системы охлаждения (низкая скорость)
F1320Лампы света заднего хода, цепь генератора, комбинация приборов, предохранитель прикуривателя, звуковой мелодичный сигнал
Fi430Звуковой сигнал, реле включения электродвигателя вентилятора системы охлаждения (высокая скорость)
F1520Часы с индикацией, плафон освещения салона

Фонарь освещения багажника, электродвигатель привода антенны

F1630Моторедукторы стеклоподъемников
F1710Автомагнитола (цепь от замка зажигания)
F1830Управление замком крышки багажника, таймер электрообогрева заднего стекла Система центральной блокировки замков дверей, автомагнитола (цепь от батареи)
F1930Реле электровентилятора отопителя



Реле и обозначение

Номер

реле

Назначение

реле

1Электродвигатель вентилятора системы охлаждения (высокая скорость)
2Указатели поворота
3Топливный насос
4Противотуманные фары
5Регулятор скорости «очис­тителя ветрового стекла
 6Таймер электрообогрева заднего стекла
7Приборы освещения
8Фары
9Электродвигатель вентилятора системы охлаждения (низкая скорость)
10Включение компрессора кондиционера
11Звуковой сигнал
12Мелодичный сигнал
13Электродвигатель вентилятора отопителя

Частые вопросы по электрике и предохранителям Daewoo Nexia

F1 (10 А) — электронный блок управления двигателем (ЭБУ).

F2 (10 А) — габаритные огни.

Если у вас не работают габариты, проверьте ручку-переключатель света и поворотников, она могла выйти из строя или повредиться контакты/ провода в её основании. Также проверьте контакты этого предохранителя, бывает, что они обгорают, очистите их и добейтесь хорошего контакта предохранителя в гнезде. Причина может быть также в реле и его контактах. Возможно ещё, что в монтажном блоке перегорели дорожки.

Если предохранитель перегорает очень часто, значит где-то короткое замыкание. Проверьте разъёмы в каждой фаре, а также провода, особенно те, которые идут в жгутах по днищу автомобиля. Они могли передавиться или оборваться. Общая схема проводки и разъёмов в конце этой статьи. Не забудьте проверить сами лампы габаритных огней, бывает что они перегорают все одновременно или одна за другой.

F3 — резервный.

F4 (20 А) — дальний свет фар.
Чтобы включить дальний свет, нужно переместить левую ручку под рулём в дальнее от себя положение. Чтобы моргнуть, потянуть на себя.
Если у вас не работает дальний свет, проверьте исправность ламп (могли перегореть сразу обе), исправность реле и их контактов, контакты в гнезде предохранителя. Подрулевой переключатель также может быть одной из причин. Если выше указанное исправно, скорее всего дело в проводке или конактах в разъёмах фар.

F5 (10 А) — ближний свет, электрокорректор левой фары.
F6 (10 А) — ближний свет, электрокорректор правой фары.

Если дальний свет работает, а ближний нет, скорее всего дело в подрулевом выключателе света, проверьте его контакты и провода, прочность разъёмов. Можно снять выключатель, аккуратно разобрать его и проверить пластины на наличие короткого замыкания, а также пластмассовый переключатель, надёжно ли размыкает контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают обе фары ближнего, а также контакты в разъёмах и провода. Причина отсутствия света может быть и в контактной группе замка зажигания. Если не разбираетесь в электрике, лучше обратитесь в сервис.

F7 (30 А) — бензонасос, топливные форсунки.

Если перестал работать топливный насос, проверьте контакты в гнезде предохранителя, а также реле и его контакты. Если они окислились или есть следы подгорания, замените реле. Может быть нет контакта в замке зажигания или контактной группе. Если происходят перебои в работе бензонасоса, двигатель то заводится, то нет, скорее всего реле, либо возможно дело в топливном фильтре, который нужно заменить.

При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сам насос. Проверить можно, подав на него напряжение 12 В напрямую, либо подключив вместо топливопроводной магистрали шланг, опущенный в ёмкость.

Ещё бензонасос может не работать из-за проводки в салоне внизу слева от водителя, у левого переднего крыла. Чтобы добраться до проводов, нужно снять обшивку слева от педали сцепления. Увидев колодку разъёма, проверьте все провода и соединения, идущие от него. Жёлто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Проверьте также, чтобы провода не были перебиты возможными вкрученными в кузов саморезами.

Если ничего описанное не помогло и в контактной группе замка зажигания установлено разгрузочное реле, проверьте его и при необходимости замените.

F8 (20 А) — поворотники, аварийная сигнализация, стоп-сигналы.

Если перестали работать указатели поворотов, первым делом проверьте этот предохранитель и реле-прерыватель, а также его контакты. Если поворотники работают с перебоями, дело скорее всего в этом же реле, в проводке или в коротком замыкании в разъёмах поворотников. Если при включении указателей поворотов не работают ни поворотники, ни контрольные лампы на приборной панели, скорее всего дело в подрулевом переключателе, его контактах или реле.

Если не работает «аварийка», скорее всего дело также в реле, в самой кнопке и её контактах или проводке от кнопки до предохранителя/реле.
Не забудьте также проверить сами лампочки в поворотниках.

F9 (30 А) — стеклоочиститель, омыватель.

Если не работают «дворники», посмотрите реле и его контакты. Проверьте, работает ли сам мотор-редуктор, подав на него напряжение 12 В, плотно ли закручены гайки на валах держателей очистителей, исправен ли механизм трапеции. Проверьте исправность правого подрулевого переключателя, контакты и провода в его разъёме. Ещё причина некорректной работы мотора очистителя может быть в плохом контакте на массу. Попробуйте напрямую замкнуть проводом корпус автомобиля с корпусом мотора и проверить его работу.

Если на улице низкая температура, проверьте, не замёрз ли механизм очистителей, особенно валы с гайками, при необходимости очистите ото льда и влаги.

F10 (10 А) — электропривод замка крышки бензобака.

F11 (10 А) — реле компрессора кондиционера.

Чтобы после зимы кондиционер работал исправно, зимой рекомендуется время от времени включать его в тёплом месте (гараж, бокс, автомойка), чтобы уплотнительные соединения смазывались. Иначе их придётся менять весной. При низкой температуре из-за отсутствия давления кондиционер не включится.
Если перестал работать кондиционер, проверьте помимо этого предохранителя также реле. Возможно в системе закончился фреон. Проверить можно открутив колпачок на боковой части ресивера, расположен недалеко от аккумулятора. Нажав на клапан, фреон должен с шипением выходить из отверстия, значит давление и газ есть.

Если давления нет, проверьте датчик давления, установленный на трубке около воздушного фильтра. При замыкании контактов в двухконтактном разъёме датчика давления кондиционер должен включаться. Заправьте систему фреоном, предварительно проверив систему на отсутствие утечек. Утечки могут быть в соединениях, трубках и радиаторе кондиционера.

Дело может быть также в муфте, которая при включении кондиционера должна передвигаться (будет слышен щелчок), если она не работает, проверьте её разъём, также можно проверить, подав на неё напряжение 12 В, к контактам доступ только снизу, удобнее всего добраться из смотровой ямы. Также может быть неисправен компрессор или оборваться его ремень, проверьте наличие в передней части двигателя целого и натянутого нижнего ремня (под верхним ремнём генератора).

Если воздух от системы кондиционера поступает в салон плохо или недостаточно холодный, проверьте салонный фильтр и замените его. Мог также засориться испаритель, проверьте и очистите его.

F12 (30 А) — низкая скорость работы вентилятора охлаждения радиатора.

Если вентилятор работает только на повышенных оборотах, проверьте этот предохранитель, контакты в его гнезде, а также реле B и K.

F13 (20 А) — приборная панель, часы, прикуриватель, зуммер, лампы заднего хода, генератор, обогрев заднего стекла.

F14 (30 А) — звуковой сигнал, высокая скорость работы вентилятора охлаждения радиатора.

Если не работает звуковой сигнал, проверьте предохранитель и контакты в его гнезде, а также реле. Если частота сигнала изменилась или сигнал пропал вообще, скорее всего дело в проводке к одному из клаксонов. 2 сигнала — 2 тональности. Проверьте контакты и провода у гудков, сняв решётку радиатора, обычно они перегнивают из-за влаги. Также проверьте подрулевой контакт кнопки включения звукового сигнала и её механизм.

Если на высоких температурах перестал включаться электровентилятор радиатора, проверьте исправность реле и их контактов. Проверьте датчик вентилятора, отключите от него контакты и замкните их, вентилятор должен включиться. Или подайте напряжение 12 В напрямую на разъём вентилятора, проверив тем самым исправность его электродвигателя, проверьте этот разъём подключения проводов к вентилятору на предмет окисления контактов.

Если двигатель вентилятора работает, дело может быть в предохранителе и реле, проводке, термостате и датчике температуры охлаждающей жидкости. Если проверять проводку, от датчика температуры к ЭБУ, от ЭБУ к реле.

F15 (20 А) — свет в салоне, свет в багажнике, электропривод антенны.
Если свет в плафоне около зеркала заднего вида не работает только в положении «Auto», проверьте концевые выключатели в дверях и проводку, а также сам переключатель режимов света. Проводка от концевых выключателей соединяется в жгут в пороге двери водителя или под водительским сиденьем, проверьте целлостность всех проводов.

Если свет не работает ни в одном из режимов, проверьте исправность лампы и переключателя в плафоне.
Если не работает свет в багажнике, проверьте лампу с левой стороны багажника, контакты плафона и проводку.

F16 (30 А) — электрические стеклоподъёмники.

Если у вас перестали работать стеклоподъёмники, скорее всего дело в проводке. Проверьте провода, идущие в двери, не сломались ли они в местах сгиба (в гофрах-резинках), стандартная болезнь многих моделей Нексии. Также проверьте работоспособность моторов, подав на них напряжение 12 В и состояние щёток в них. Если не работает один стеклоподъёмник, дело может быть также в проводке двери или в кнопке управления стеклоподъёмником, проверьте её контакты и исправность.

Также проверьте сам механизм в двери на отсутствие дефектов и заеданий, состояние шестерёнки и троса. Причина может быть и в водительском блоке управления стеклоподъёмниками. Проверьте его на отсутствие короткого замыкания.
Если стало перекашивать стекло, из-за чего стеклоподъёмник с ним не справляется, попробуйте полностью опустить стекло и смазать уплотнительные резиновые планки жидкостью WD-40 или силиконом.

F17 (10 А) — питание магнитолы от замка зажигания.

Обычно магнитола подключена таким образом, что работает только при включенённом зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место её подключения в контактной группе замка зажигания и подключите к постоянному питанию 12 В через предохранитель. Если магнитола перестала работать, проверьте замок зажигания, контакты в нём, контактную группу и проводку.

F18 (30 А) — питание магнитолы от аккумулятора, обогрев заднего стекла, электропривод замка багажника, центральный замок.

Обогрев заднего стекла в Нексии автоматически отключаемый. Если у вас он не работает, проверьте этот предохранитель, F13 и контакты в их гнездах, а также реле и его контакты. Реле-таймер обогрева может быть установлено не в монтажном блоке, а под приборной панелью, чуть выше педального блока. Проверьте также саму кнопку и её контакты. Причина может быть и в проводке от кнопки до заднего стекла, она могла передавиться на днище автомобиля. Проверьте клеммы элементов обогрева задних стоек по краям стекла и отсутствие обрывов нитей на стекле. При обнаружении обрыва заклейте его специальным клеем с содержанием металла.

Если не работает центральный замок и какая-то дверь не закрывается, снимите с неё обшивку и проверьте правильность работы привода замка и исправность тяги. Если замок 5-контактный, проверьте исправность всех его контактов и проводку. Также проверьте провода в гофре на месте сгиба при открытии двери. Дело может быть и в реле центрального замка, которое расположено за электронным блоком управления (ЭБУ), с пассажирской стороны у центральной консоли.

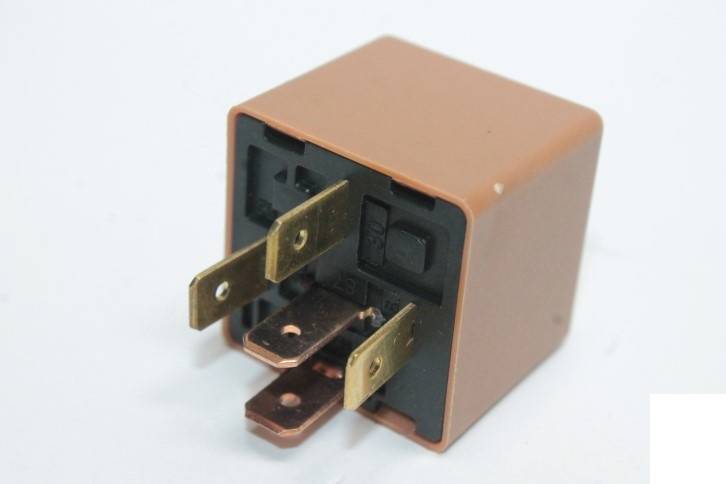

Реле топливного насоса Daewoo Cielo 1,5 л A15MF 1995-1997 *TE Automotive*
