Как работает реле для люстры с пультом управления. Какие бывают типы реле для люстр. Как правильно выбрать и установить реле для люстры с дистанционным управлением. Преимущества использования реле для люстры с пультом.
Принцип работы реле для люстры с пультом управления

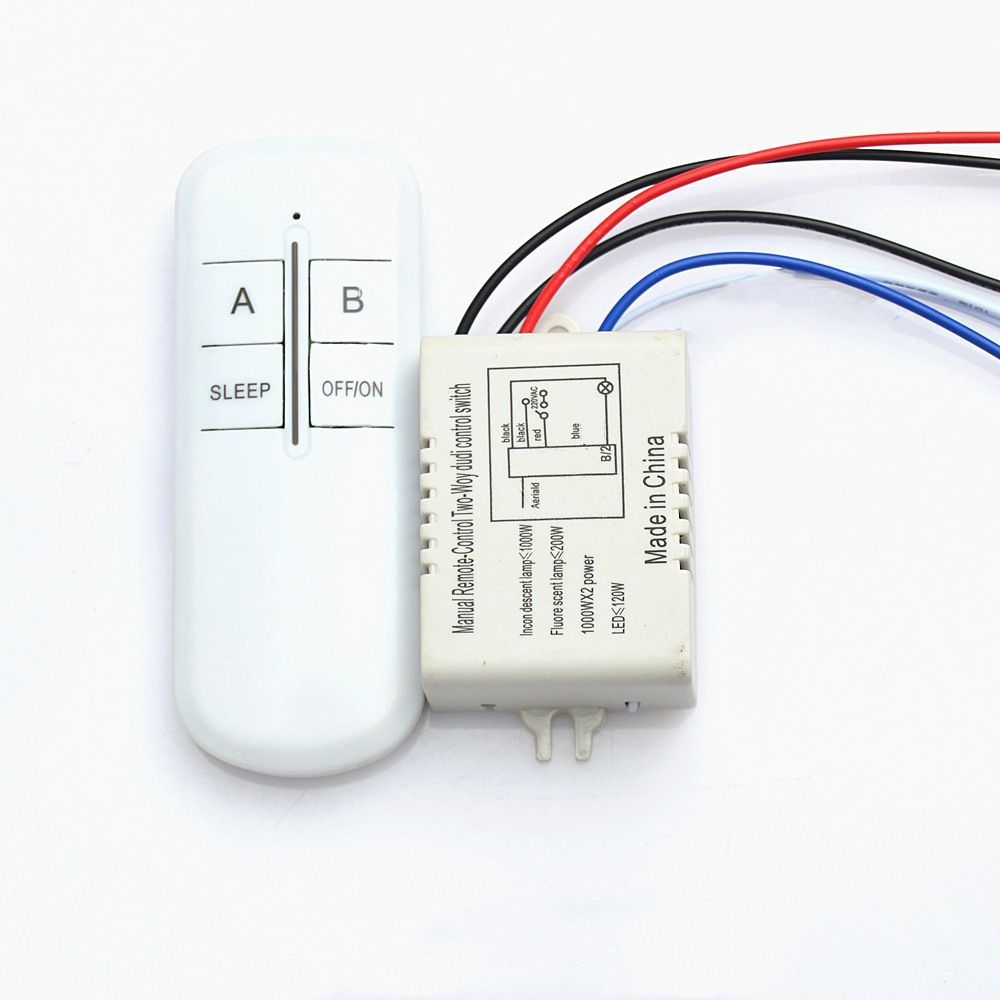

Реле для люстры с пультом управления представляет собой электронное устройство, позволяющее дистанционно включать/выключать освещение и регулировать его яркость. Основные компоненты такой системы:
- Приемник (реле), устанавливаемый в люстру
- Пульт дистанционного управления
- Блок питания для реле
Принцип работы заключается в следующем:
- При нажатии кнопки на пульте генерируется радиосигнал определенной частоты
- Приемник в люстре улавливает этот сигнал
- Микросхема в приемнике дешифрует команду
- Реле замыкает или размыкает цепь питания ламп в соответствии с полученной командой
Таким образом, пользователь может управлять освещением, не вставая с дивана или кровати. Это очень удобно, особенно в спальне или гостиной.
Виды реле для люстр с дистанционным управлением
Существует несколько типов реле для управления люстрами с пульта:
1. По типу управляющего сигнала:
- Радиочастотные (RF) — наиболее распространенные, работают на частоте 433 МГц
- Инфракрасные (IR) — требуют прямой видимости между пультом и приемником
- Wi-Fi — подключаются к домашней сети и управляются со смартфона
2. По количеству каналов:
- Одноканальные — управляют всей люстрой целиком

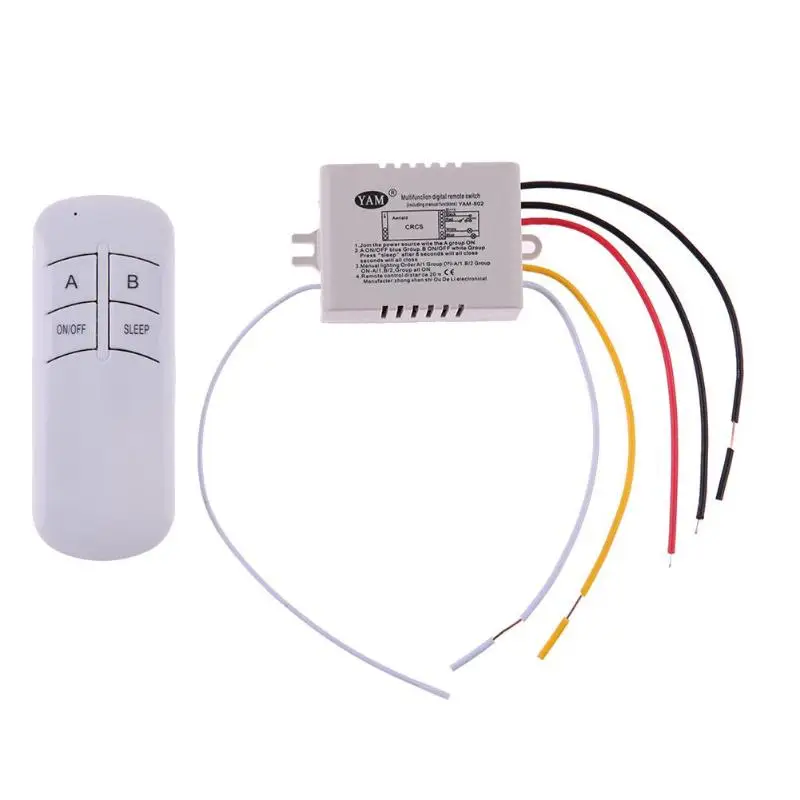

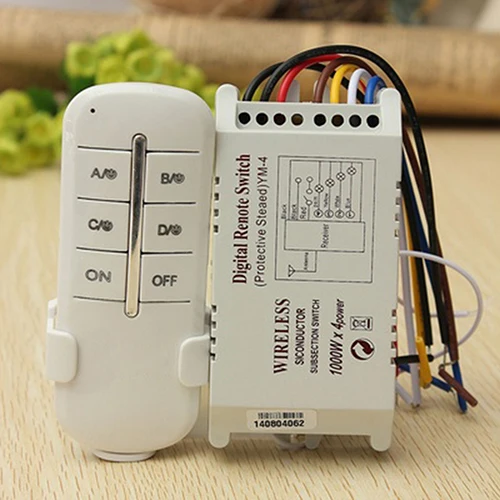

- Многоканальные — позволяют включать/выключать отдельные группы ламп
3. По функциональности:
- Простые on/off реле
- Диммируемые — с регулировкой яркости
- Многофункциональные — с таймером, датчиком движения и т.д.
При выборе важно учитывать особенности конкретной люстры и требуемый функционал.
Как выбрать подходящее реле для люстры с пультом
Чтобы правильно подобрать реле для дистанционного управления люстрой, нужно учесть несколько факторов:
- Мощность люстры. Реле должно быть рассчитано на соответствующую нагрузку.
- Количество групп ламп. От этого зависит необходимое число каналов.
- Тип ламп (светодиодные, галогенные и т.д.). Некоторые реле не совместимы с LED.
- Нужна ли регулировка яркости. Для этого потребуется диммируемое реле.
- Дальность действия пульта. Для больших помещений лучше выбрать RF-модель.
- Дополнительные функции (таймер, режимы освещения и т.п.).
Также стоит обратить внимание на качество и надежность производителя. Лучше выбирать проверенные бренды с хорошими отзывами.
Процесс установки реле для люстры с пультом управления
Установка реле для дистанционного управления люстрой включает несколько этапов:
- Отключение электричества в помещении.
- Демонтаж люстры и снятие декоративного плафона.
- Определение места для установки блока реле внутри корпуса люстры.

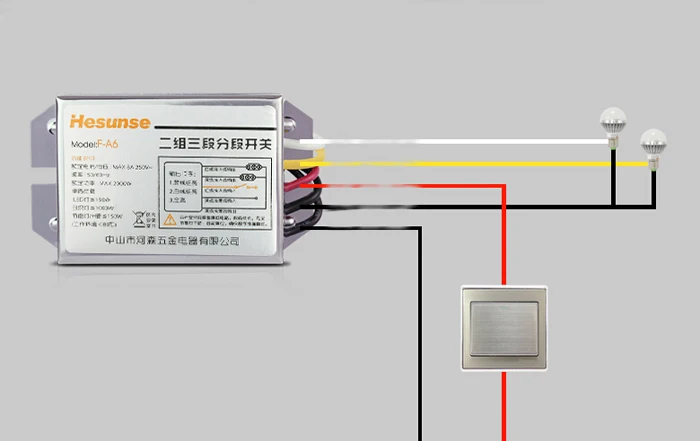

- Подключение проводов согласно схеме:
- Вход реле — к проводам, идущим от выключателя
- Выход реле — к лампам люстры
- Питание реле — к сети 220В
- Изоляция всех соединений.
- Установка люстры на место.
- Проверка работоспособности системы.
Если вы не уверены в своих навыках электрика, лучше доверить установку реле для люстры профессионалу. Это обеспечит безопасность и корректную работу системы.
Преимущества использования реле для люстры с пультом
Установка реле с дистанционным управлением для люстры дает ряд преимуществ:
- Удобство — не нужно вставать, чтобы включить/выключить свет
- Энергоэффективность — можно легко регулировать яркость
- Многофункциональность — управление группами ламп, режимы освещения
- Современный дизайн — отсутствие лишних выключателей на стенах
- Безопасность — нет необходимости касаться выключателей мокрыми руками
- Расширенные возможности — интеграция с системами умного дома
Все это делает использование люстры более комфортным и функциональным, особенно в спальне или гостиной.
Возможные проблемы при использовании реле для люстры с пультом
Несмотря на удобство, при эксплуатации реле для люстры с дистанционным управлением могут возникнуть некоторые проблемы:
- Потеря или поломка пульта управления
- Разрядка батареек в пульте
- Помехи от других электронных устройств
- Выход из строя самого реле
- Несовместимость с определенными типами ламп
Большинство этих проблем легко решаются. Например, многие модели реле позволяют запрограммировать новый пульт взамен утерянного. А для устранения помех можно изменить рабочую частоту устройства.
Альтернативы реле для управления люстрой
Помимо классического реле с пультом, существуют и другие способы дистанционного управления освещением:
- Умные лампочки со встроенным Wi-Fi модулем
- Смарт-выключатели, заменяющие обычные настенные
- Системы умного дома с централизованным управлением
- Голосовое управление через виртуальных ассистентов
Каждый из этих вариантов имеет свои плюсы и минусы. Выбор зависит от конкретных потребностей и бюджета пользователя.
Заключение
Реле для люстры с пультом управления — это удобное и современное решение для организации освещения в доме. Оно позволяет легко управлять светом, создавать различные сценарии освещения и экономить электроэнергию. При правильном выборе и установке такая система прослужит долго, делая жизнь комфортнее.
Перед покупкой стоит внимательно изучить характеристики конкретных моделей и отзывы пользователей. А установку лучше доверить профессионалам, если вы не уверены в своих навыках работы с электрикой. Тогда реле для люстры с пультом станет надежным помощником в создании уютной атмосферы вашего дома.
Реле на пульте управления в категории «Товары для детей»
Sonoff RF Беспроводное Wifi реле с пультом дистанционного управления на 433МГц
На складе в г. Киев
Доставка по Украине
395 грн
Купить
Смарт товары Sonoff
2-х канальное радио реле на 220В с пультом дистанционного управления 433МГц
На складе в г. Киев
Доставка по Украине
340 грн
Купить
Смарт товары Sonoff
Беспроводной пульт дистанционного управления 220V на 1 реле
На складе
Доставка по Украине
220 грн
Купить
интернет-магазин «Medley»
Беспроводной пульт дистанционного управления с модулем-приемником на 1 реле
На складе
Доставка по Украине
250 грн
Купить
Беспроводной пульт дистанционного управления с модулем-приемником на 2 реле
На складе
Доставка по Украине
320 грн
Купить
Беспроводной пульт дистанционного управления 220V 30А на 1 реле, 1 пульт
На складе
Доставка по Украине
380 грн
Купить
Беспроводной пульт дистанционного управления 220V на 2 реле и 2 выключателя
Доставка по Украине
585 грн
Купить
интернет-магазин «Medley»
Беспроводной пульт дистанционного управления 220V 30А на 1 реле, 1 пульт
Доставка по Украине
380 грн
Купить
интернет-магазин «Medley»
Беспроводной пульт дистанционного управления 220V на 3 реле и 3 выключателя
Доставка по Украине
850 грн
Купить
интернет-магазин «Medley»
Беспроводной пульт дистанционного управления с модулем-приемником DC 12v на 1 реле 433 MHZ и 1 пульт
Доставка по Украине
250 грн
Купить
Радиоуправляемая машинка Skidding Машинка на пульте управления вездеход машинка перевертыш PRP
На складе в г.
Киев
Доставка по Украине
1 568 грн
Купить
Интернет магазин Purple
Машинка на радиоуправлении с подсветкой и паром Drift Машинка на пульте управления для дрифта с дымом PRP
На складе в г. Киев
Доставка по Украине
2 159 грн
1 694 грн
Купить
Интернет магазин Purple
Ночник проектор звездного неба круглый Led Диско шар RGB ночной светильник на пульте управления PRP
На складе в г. Киев
Доставка по Украине
764 грн
599 грн
Купить
Интернет магазин Purple
Машинка перевертыш на радиоуправлении Champions 2766 Машинка от движения руки управление жестами PRP
На складе в г. Киев
Доставка по Украине
1 854 грн
1 554 грн
Купить
Интернет магазин Purple
Квадрокоптер на радиоуправлении 2.4G Drone Axis Gyro дрон с пультом управления, полет 7 мин PRP
На складе в г.
Киев
Доставка по Украине
1 290 грн
1 149 грн
Купить
Интернет магазин Purple
Смотрите также
Беспроводной пульт дистанционного управления 433 мГц с модулем-приемником на 4 реле по 220 Вольт
На складе
Доставка по Украине
500 грн
Купить
Электрический выключатель 220 Вольт, реле 10 А, с пультом управления до 500 метров на 2 кнопки
Доставка по Украине
477 грн
Купить
Интернет-магазин DIGITAL-WORLD
Мини выключатель на 220 Вольт с реле 10 Ампер с пультом дистанционного управления
Доставка по Украине
452 грн
Купить
Интернет-магазин DIGITAL-WORLD
Мини выключатель на 220В, реле 10А, с пультом дистанционного управления, с обучающей кнопкой
Доставка по Украине
437 грн
Купить
Интернет-магазин DIGITAL-WORLD
Вибратор на палец Adrien Lastic Touche (S) для глубокой стимуляции с пультом управления на руке ssmag.
com.ua
На складе в г. Луцк
Доставка по Украине
2 799 грн
Купить
❤️САМЫЙ❤️СЕКСУАЛЬНЫЙ❤️МАГАЗИН❤️
Вибратор на палец Adrien Lastic Touche (L) для глубокой стимуляции с пультом управления на руке ssmag.com.ua
На складе в г. Луцк
Доставка по Украине
2 799 грн
Купить
❤️САМЫЙ❤️СЕКСУАЛЬНЫЙ❤️МАГАЗИН❤️
Музыкальная Карусель — Мобиль На Кроватку С Пультом Управления Adver Музична Карусель — Мобіль На Ліжечко 7308
На складе в г. Киев
Доставка по Украине
1 250 грн
1 009.99 грн
Купить
Музыкальная карусель — мобиль на кроватку 7308 с пультом управления so
Доставка по Украине
1 979.63 грн
1 524.32 грн
Купить
ShopOnline
Музыкальная Карусель — Мобиль На Кроватку С Пультом Управления Selli Музична Карусель — Мобіль На Ліжечко 7308
На складе в г. Киев
Доставка по Украине
1 216 грн
1 009.
99 грн
Купить
Пульт управления магнитолой Terra AX на руль автомобиля
Под заказ
Доставка по Украине
820 грн
Купить
ChinaWorld — товары высокого качества!
Реле с пультом дистанционного управления на 3 канала 220 В
На складе
Доставка по Украине
359 грн
Купить
Eco-opt
Машинка на радиоуправлении WLToys 144001 4WD 1:14 багги (синий) на пульте управления
Доставка по Украине
3 697.5 — 4 044 грн
от 2 продавцов
4 930 грн
3 697.50 грн
Купить
ДОСТУПНЫЕ ЦЕНЫ — интернет-магазин приятных цен
Машинка внедорожник на пульте управления 1:14 с защитными бамперами, ездит по бездорожью до 20-25 км/час
На складе в г. Сумы
Доставка по Украине
2 080 грн
1 249 грн
Купить
Vladwin Shop
Машинка трюкач RC Stund Car 869-33 на радиоуправлении, машинка вездеход с пультом управления
На складе в г.
Одесса
Доставка по Украине
1 045 грн
731.50 грн
Купить
Коморум
Люстра с пультом управления: особенности выбора, установки и подключения
Стильная люстра с пультом управления – именно то, что нужно ценителям комфортного отдыха. Установка такого устройства позволяет забыть о необходимости использования стандартного выключателя. Все опции управления будут доступны с пульта ДУ, чей функционал поддерживает включение и выключение света. В некоторых случаях дополнительно присутствуют функции регулировки яркости света и других параметров освещения. Сегодня мы подробно расскажем, что такое потолочная люстра с пультом управления, а также рассмотрим ее разновидности, предоставим рекомендации по выбору устройства и распишем особенности его установки.
Люстра с пультом управления: определение, классификация и нюансы выбора
Люстра с пультом управления – это потолочный осветительный прибор, выполняющий функции обычной люстры, но поддерживающий опцию удаленного управления посредством применения специального пульта.
По этому параметру потолочные люстры с пультом управления делятся на два вида. Первый – светодиодные, второй – комбинированные (помимо светодиодов присутствуют галогенные лампы). Справедливости ради отметим, что смешанные люстры встречаются довольно редко. Светодиодное освещение намного эффективнее, а потому популярнее.
Функционал. Здесь четкого разделения нет. Только указание опций, поддерживаемых конкретной люстрой с пультом управления. Возможные функции таковы: включение и выключение, изменение яркости и цветовой температуры, использование возможностей таймера. Наличие каждой функции нужно уточнять индивидуально.
Дополнительно потолочные люстры с пультом управления делят на группы по особенностям конструкции источников освещения. Для одних люстр нужно покупать светодиодные лампочки, в других – светодиоды уже являются элементом конструкции. Во втором случае изделия можно условно назвать одноразовыми, однако ресурс установленных светодиодов составляет 20-36 тысяч часов, поэтому менять упомянутые люстры приходится нечасто (в среднем раз в 7-12 лет).
При установке люстры с пультом достаточно двух проводов – ноля и фазы, которая будет использоваться для подачи питания сразу на всю схему. За включение и отключение отдельных лампочек будут отвечать элементы схемы (реле). Именно по этому принципу подключаются потолочные люстры с пультом управления HIPER и их аналоги от других производителей.
Важно: В процессе установки люстры пользуйтесь прилагаемой инструкцией или (в идеале) заказывайте услуги профессионального электрика. Многие изделия имеют сложную конструкцию. Ошибки при монтаже могут привести к поражению током или к повреждению элементов люстры.
Особенности конструкции люстр с пультом управления, а также схемы подключения их элементов показаны на видео.
Стильная люстра с пультом управления – именно то, что нужно ценителям комфортного отдыха. Установка такого устройства позволяет забыть о необходимости использования стандартного выключателя. Все опции управления будут доступны с пульта ДУ, чей функционал поддерживает включение и выключение света.
В некоторых случаях дополнительно присутствуют функции регулировки яркости света и других параметров освещения. Сегодня мы подробно расскажем, что такое потолочная люстра с пультом управления, а также рассмотрим ее разновидности, предоставим рекомендации по выбору устройства и распишем особенности его установки.
Люстра с пультом управления: определение, классификация и нюансы выбора
Люстра с пультом управления – это потолочный осветительный прибор, выполняющий функции обычной люстры, но поддерживающий опцию удаленного управления посредством применения специального пульта. Такая люстра может быть установлена в любом помещении, однако чаще всего ее приобретают для монтажа в залах, гостиных, спальнях и детских комнатах.
Главное достоинство люстр с пультом управления – удобство контроля показателей освещения, в том числе простая настройка параметров под определенные события или настроение. Недостаток – цена. Она заметно выше, чем у светильников без пульта.
Однако такой расклад объясняется сложностью конструкции люстры с пультом ДУ.
Люстры потолочные с пультом управления классифицируют по нескольким признакам:
- Количество источников света. Первый вариант – только один источник освещения. Это может быть одна лампа или группа ламп, работающих синхронно. Второй вариант – наличие двух и более источников. Речь о люстрах с обособленными рожками и ярусами. Сюда же относится популярное решение с основным освещением и вспомогательной подсветкой. Во всех этих случаях источники можно включать как по отдельности, так и вместе – на усмотрение владельца светильника.
- Тип источников света. По этому параметру потолочные люстры с пультом управления делятся на два вида. Первый – светодиодные, второй – комбинированные (помимо светодиодов присутствуют галогенные лампы). Справедливости ради отметим, что смешанные люстры встречаются довольно редко. Светодиодное освещение намного эффективнее, а потому популярнее.
- Функционал.
Здесь четкого разделения нет. Только указание опций, поддерживаемых конкретной люстрой с пультом управления. Возможные функции таковы: включение и выключение, изменение яркости и цветовой температуры, использование возможностей таймера. Наличие каждой функции нужно уточнять индивидуально.
Здесь четкого разделения нет. Только указание опций, поддерживаемых конкретной люстрой с пультом управления. Возможные функции таковы: включение и выключение, изменение яркости и цветовой температуры, использование возможностей таймера. Наличие каждой функции нужно уточнять индивидуально.
Дополнительно потолочные люстры с пультом управления делят на группы по особенностям конструкции источников освещения. Для одних люстр нужно покупать светодиодные лампочки, в других – светодиоды уже являются элементом конструкции. Во втором случае изделия можно условно назвать одноразовыми, однако ресурс установленных светодиодов составляет 20-36 тысяч часов, поэтому менять упомянутые люстры приходится нечасто (в среднем раз в 7-12 лет). Посмотреть на варианты исполнения обоих типов изделий можно в недавно опубликованном рейтинге люстр 2020 года.
При выборе люстры с пультом управления желательно учесть вышеприведенные нюансы (определиться с количеством, типом и особенностями источников освещения) и лишь затем подбирать оптимальную модель изделия с учетом дизайна и технических характеристик.
В качестве подсказки можно использовать статью «Как выбрать люстру HIPER». Приведенная инструкция актуальна для всех люстр – независимо от их типов и производителей.
Люстра с пультом управления: принципы функционирования системы
Возможность удаленного управления объясняется наличием встроенного в люстру радиореле. Именно этот элемент отвечает за прием сигнала с пульта ДУ и непосредственно за выполнение поступившей команды (на включение-выключение устройства или конкретной группы лампочек). Сигналы подаются на частоте 315 или 433 MHz.
Важно: Если установленное радиореле внезапно выйдет из строя, то приобретать новый светильник не нужно. Достаточно купить и установить новое реле – самостоятельно или через сервисный центр. Главное – проследить, чтобы число каналов у старого и нового радиореле не отличалось.

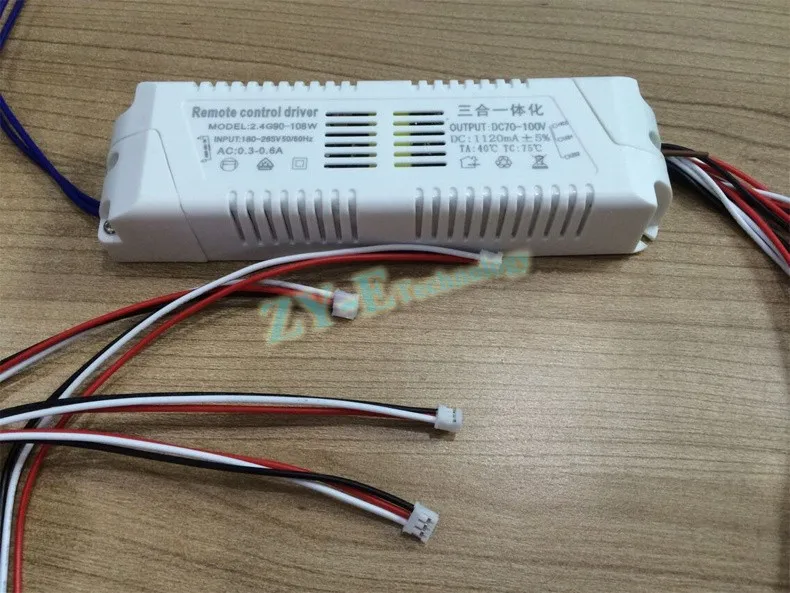

Функционирование люстр с LED или галогенными лампами предполагает наличие стабильных источников питания, поэтому в конструкциях светильников предусмотрены так называемые драйверы.
Они отвечают за стабилизацию тока или напряжения – в зависимости от особенностей устройств.
Периодически на рынке встречаются люстры с пультом ДУ, использующим инфракрасный канал передачи данных. Этот вариант менее удобен, так как требует четкого наведения пульта на люстру (часто с близкого расстояния).
Потолочная люстра с пультом управления: установка и подключение
Монтаж люстры с пультом управления производится по тому же принципу, что используется для любого потолочного светильника. Единственная разница – количество проводов, необходимых для корректной работы люстры. При монтаже обычного светильника к каждой группе ламп надо провести по одной фазе от выключателя (а также общий ноль). При установке люстры с пультом достаточно двух проводов – ноля и фазы, которая будет использоваться для подачи питания сразу на всю схему. За включение и отключение отдельных лампочек будут отвечать элементы схемы (реле). Именно по этому принципу подключаются потолочные люстры с пультом управления HIPER и их аналоги от других производителей.
Важно: В процессе установки люстры пользуйтесь прилагаемой инструкцией или (в идеале) заказывайте услуги профессионального электрика. Многие изделия имеют сложную конструкцию. Ошибки при монтаже могут привести к поражению током или к повреждению элементов люстры.
Особенности конструкции люстр с пультом управления, а также схемы подключения их элементов показаны на видео.
Industrial Long Distance 2.4 GHz Wireless Remote Control Switch Transm — Imagine Industrial Controls
WPC24-XL-SW1-RC1
- $515 00 $515,00
Цена за единицу за
- Сэкономьте $-20
Стоимость доставки рассчитывается при оформлении заказа.
WPC24-XL-SW1-RC1 (1 линия управления) — 515,00 долларов СШАWPC24-XL-SW2-RC2 (2 линии управления) — 525,00 долларов СШАWPC24-XL-SW3-RC3 (3 линии управления) — 555,00 долларов СШАWPC24-XL- SW4-RC4 (4 линии управления) — 575,00 долларов СШАWPC24-XL-SW1-RC1-TLSBB (1 линия управления с защелкой передатчика и резервным аккумулятором — 645,00 долларов США)
Промышленный беспроводной дистанционный пульт дистанционного управления 2,4 ГГц, передатчик/приемник реле
Серия: WPC24-XL
Особенности
- Беспроводной мост между переключателем и реле управления Система
- работает с любым переключателем с сухим контактом
- Расстояние передачи/приема до 1 мили (LOS)
- Всепогодные корпуса с рейтингом NEMA 4X
- Используется для управления насосом, клапаном, двигателем или освещением
- Дополнительный комплект солнечной энергии для передатчика Характеристики блока приемника
- Реле управления DPDT 10A
- Бесплатная лицензия для двухточечной радиосвязи
- Дополнительная схема фиксации с резервным аккумулятором
Приложения
- Управление насосом или двигателем
- Активация клапана
- Управление воротами или освещением
Описание
Серия Беспроводная система переключения/управления WPC24-XL обеспечивает беспроводной мост между переключателем с сухим контактом любого типа и управляющим реле.
Когда переключатель, подключенный к передающему блоку, открывается или закрывается, сигналы отправляются через безлицензионный радиосигнал на приемное устройство на расстоянии до 1 мили (линия зоны действия). Когда блок управления получает надлежащий беспроводной сигнал от передатчика, управляющее реле внутри панели получает питание для управления насосом, клапаном или двигателем.
Каждая система продается в виде запрограммированного на заводе согласованного набора. Это означает, что нет необходимости в полевых настройках для работы прямо из коробки. Питание передатчика или приемника может поступать от любого внешнего источника питания постоянного тока 12–14 В или аккумулятора.
ПРИМЕЧАНИЕ. УСТРОЙСТВА ПРОГРАММИРУЮТСЯ НА ЗАВОДЕ КАК ЕДИНЫЙ ПОДБОРНЫЙ КОМПЛЕКТ. ЕСЛИ ВЫ ХОТИТЕ ИСПОЛЬЗОВАТЬ ОДИН ПЕРЕДАТЧИК ДЛЯ УПРАВЛЕНИЯ НЕСКОЛЬКИМИ ПРИЕМНИКАМИ ИЛИ НЕСКОЛЬКО ПЕРЕДАТЧИКОВ ДЛЯ УПРАВЛЕНИЯ ОДНИМ ПРИЕМНИКОМ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ ПЕРЕД ПОКУПКОЙ, ЧТОБЫ МЫ МОЖЕМ ИЗГОТОВИТЬ ДЛЯ ВАС ГРУППУ УСТРОЙСТВ ДЛЯ КОНКРЕТНЫХ ВАШИХ ПРИМЕНЕНИЙ.
ДАННАЯ УСЛУГА НЕ ВЗИМАЕТСЯ ДОПОЛНИТЕЛЬНО.
Общие характеристики
Радиочастота: 2,4 ГГц
Нормы: FCC, часть 15 (лицензия не требуется)
Линии управления: 1, 2, 3 или 4
Подключение антенны: RP-SMA
Антенны: 5 дБи, всенаправленная В комплекте)
Расстояние передачи/приема:
с включенными антеннами: в помещении/городе 100 футов, в пределах прямой видимости 600 футов.
с дополнительными антеннами Yagi: в помещении/в городе 1000 футов, в пределах прямой видимости 1 миля
Кодовое соответствие передатчика/приемника: заводская настройка0062 Рабочая температура: от -22 до 113 ºF (от -30 до 45 ºC)
Корпуса: NEMA 4X, пластик PCT
Технические характеристики импульсного передатчика
Выходная мощность ВЧ: 79 мВт
Выходное сопротивление ВЧ: 50 Ом номинально
Скорость передачи данных: 250 кбит/с
Рабочая мощность 12–14 В пост. тока @ 3 Вт макс.
Тип входа управления: Переключатель с сухими контактами Реле DPDT 10 А, 120/240 В
Соответствие нормативным требованиям
FCC (США) — MCQ-XBEE3
IC (Канада) — 1846A-XBEE3
Доступные модели
| Модель № | Описание | Линии управления |
| WPC24-XL-SW1-RC1 | Промышленный беспроводной 1-линейный пульт дистанционного управления передатчиком/приемником 2,4 ГГц | 1 |
| WPC24-XL-SW2-RC2 | Промышленный беспроводной двухлинейный передатчик/приемник дистанционного управления 2,4 ГГц | 2 |
| WPC24-XL-SW3-RC3 | Промышленный беспроводной трехлинейный передатчик/приемник с дистанционным управлением, работающий на частоте 2,4 ГГц | 3 |
| WPC24-XL-SW4-RC4 | Промышленный беспроводной 4-линейный пульт дистанционного управления передатчиком/приемником 2,4 ГГц | 4 |
| WPC24-XL-SW1-RC1-TLSBB | Промышленный беспроводной однолинейный передатчик/приемник дистанционного управления 2,4 ГГц со схемой защелки передатчика и резервным аккумулятором | 1 |
Варианты антенн дальнего действия
| Модель № | Описание |
| DRWC-24-LRANT | Дополнительная направленная антенна дальнего действия 2,4 ГГц (до 1 мили в пределах прямой видимости) |
Каждый комплект передатчика/приемника включает стандартные антенны длиной 6 футов.
антенные удлинители и инструкция.
Как управлять люстрой в два провода. Релейные цепи
Опасности и невзгоды подстерегают человека всегда и везде, ну а если не опасность, то мелкие неприятности и неудобства — частые гости, даже в собственной квартире.
Простой пример. Жена купила вам в подарок на день рождения люстру (в прошлом году вы подарили ей отвертку или дрель), и предлагает повесить ее в спальне, где столько лет одиноко и верой и правдой служила ей «лампочка Ильича». Возможно, даже без абажура или абажура.
Люстра из трех, а то и пяти ламп сияет красивым стеклом и металлом, а из нее призывно торчат три, а может и все четыре провода. Что называется прозрачным намеком на замену проводки в этой комнате. Ведь к единственному светильнику подошло всего два провода, а единственный выключатель до сих пор висит на стене (см. Как подключить люстру к выключателю). Зажигать сразу пять светильников просто неэкономно, да и не выгодно.
всегда удобно, например, при просмотре телевизора. Ведь, как будто бы сказал какой-нибудь юморист, «Чтобы не было скандалов в семье, в доме должно быть как минимум два телевизора».
А вот вскрывать скрытую проводку из-за одной люстры, пусть даже и подаренной, категорически не хочется. Эту задачу уже решили несколько поколений радиолюбителей и электриков. Было создано и опробовано в работе множество различных схем, от просто релейных, до самых современных с микроконтроллерным управлением. Ведь гораздо проще собрать простой прибор и спрятать его в люстру, чем ремонтировать квартиру.
По теме микроконтроллера внутри люстры можно почитать на форуме «Радиокота». Ребята пишут очень поучительно и интересно: одни предлагают просто протянуть дополнительный провод по потолку, а другие ратуют за использование микроконтроллера или чего-то другого, но спрятанного в самой люстре. Они такие-то и такие-то, а тот, первый, опять же за своих. Там прямое перетягивание каната.
В этой статье рассматриваются только устройства, которые управляются сетевым коммутатором, хотя есть и с дистанционным управлением. Для этой цели можно использовать телевизионный пульт или даже использовать беспроводной китайский радиозвонок с некоторыми модификациями.
Одна из первых схем управления люстрой, опубликованная в 1984 году в журнале «Радио», представлена на рисунке 1.
Рисунок 1. Двухпроводная схема управления люстрой
Схема содержит два реле и трансформатор для их питания. При первом включении люстры вместе с лампой h2 включается трансформатор WT1 и выпрямленное напряжение с моста VD1-VD4 включает реле К1 через нормально замкнутый контакт реле К2.1. Его нормально разомкнутый контакт К1.1 подключается к выпрямителю через развязывающий диод VD5 электролитический конденсатор С1, который заряжается. Включается лампа или группа ламп h2.
Чтобы включить вторую лампу, нужно «легким движением руки» щелкнуть выключателем настолько легко, чтобы конденсатор С1 не успел разрядиться.
Во время этого короткого щелчка реле К1 выключается и его нормально замкнутый контакт К1.1 соединяет конденсатор С1 с катушкой реле К2. Реле К2 срабатывает и может удерживаться до тех пор, пока не разрядится конденсатор С1.
На этот момент следует обратить особое внимание, так как другие устройства, описанные в статье, также используют заряд конденсатора для питания самого устройства при нажатии переключателя.
Итак, продолжим. Заряженный конденсатор С1 держит реле К2, которое своим нормально разомкнутым контактом К2.1 переключается на автономное питание. Контакт К2.2 также будет замкнут. Если выключатель SA1 в это время (пока не разрядится С1) снова замкнуть, то реле К2 получит питание от выпрямителя, а лампа h3 загорится через контакт К2.2, который уже был замкнут. Люстра выключается. по-прежнему.
Конечно, при современной элементной базе такую конструкцию делать никто не будет, но все же принцип схемы остается прежним: пока конденсатор не разрядился, нужно успеть включить второй, а может и первый третья лампа.
Вот уж действительно новое — это хорошо забытое старое.
Еще одна схема реле показана на рисунке 2.
Рисунок 2. Простая двухпроводная схема управления реле люстры
В отличие от предыдущей не содержит трансформатора и выполнена только на одном реле. Такое упрощение схемы приводит к уменьшению габаритов устройства, но взамен такая схема требует некоторых усилий по настройке, о чем будет сказано ниже. Схема работает следующим образом.
При первом включении сопротивление термистора R1 велико потому что он находится в холодном состоянии, точнее при комнатной температуре. Поэтому напряжение на конденсаторе С1 не проскакивает, и его достаточно для срабатывания реле К1. Реле срабатывает и его нормально замкнутый контакт К1/1 отключит группу ламп HL1…HL3. Поэтому при первом включении устройства эта группа лампочек не загорится. Через некоторое время терморезистор R1 нагревается и его сопротивление уменьшается, из-за чего падает напряжение на конденсаторе С1.
Ну конечно не до такой степени, что реле отключается, а остается во включенном состоянии.
Это напряжение должно быть немного выше напряжения удержания реле и чуть меньше напряжения его срабатывания.
Здесь, как и в предыдущей схеме, следует обратить внимание на конденсатор С1. При кратковременном нажатии на выключатель реле выключается, тем самым подключая ламповую группу HL1…HL3 через нормально замкнутый контакт К1/1. Как только выключатель снова замыкается, конденсатор С1 начинает заряжаться . Но нагретый термистор R1 своим малым сопротивлением будет ограничивать напряжение на конденсаторе С1 до уровня ниже напряжения срабатывания реле, поэтому реле не включится и группа ламп HL1…HL3 не выключится . Таким образом, все лампы будут включены.
Несколько слов о деталях. Реле подойдет малогабаритное с сопротивлением катушки около 300 Ом, термистор типа СТ3-17 сопротивлением 330 Ом (при комнатной температуре). При отсутствии такого номинала можно использовать три таких терморезистора по 1 кОм, соединенных параллельно. С помощью резистора МЛТ-0,25 R2 сопротивлением несколько десятков Ом подбирают напряжение в режиме нагрева терморезистора R1, как указано выше.
