Что такое импульсное реле – схема подключения для управления освещением

Для удовлетворения современных требований освещения квартир, офисных помещений и предприятий используются сложные системы электрификации. При их проектировании для решения отдельных задач применяется ряд оборудования, которое постоянно усовершенствуется.

Так, импульсное реле для управления освещением из нескольких мест стало использоваться относительно недавно. Постепенно оно вытесняет стандартные схемы с проходными выключателями.

Блок: 1/6 | Кол-во символов: 434
Источник: https://sovet-ingenera.com/elektrika/rele/impulsnoe-rele-dlya-upravleniya-osveshheniem.html

Импульсные реле или проходные выключатели

В длинных коридорах, на лестницах при подъеме с первого на второй этаж, в спальнях, очень удобно включать свет при входе, а выключать его совсем в другом месте (на выходе или возле кровати).

Везде в таких случаях электрики рекомендуют устанавливать проходные (маршевые) и перекрестные выключатели.

В чем же существенная разница между ними и импульсными реле? И почему все отказываются от выключателей?

Как выглядит схема подключения на проходных? Как правило, питание первых делом подводится к ответвительной коробке под потолком, а далее от нее к самим выключателям. Для монтажа применяется трехжильный кабель ВВГнг-Ls 3*1.5мм2.

Чем больше переключателей вы будете ставить, тем больше проводов вам потребуется.

При монтаже проходных двухклавишников, у вас уже появляется 6 контактов, к каждому из которых нужно подвести провода.

А попробуйте такой пучок грамотно соединить в распредкоробке? Не всякий электрик сразу разберется с такой схемой подключения.

При этом каждый из выключателей пропускает непосредственно через себя весь ток нагрузки. А значит при коммутациях или коротком замыкании, вполне возможно выгорание контактов.

Еще одной особенностью проходных является отсутствие фиксированного положения клавиши. Вы не можете по ее состоянию понять, включен выключатель или отключен, как это делается на одноклавишнике.

Это будет напрямую зависеть от других “собратьев”, собранных в одну цепочку. Что не всегда удобно и требует привыкания.

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут.

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

Кнопочные выключатели внешне напоминают обычные, только внутри их конструкции имеется возвратная пружинка, которая после каждого нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Либо в зале – люстру и подсветку по периметру, плюс отдельно бра.

Многие вместо специальных выключателей используют подпружиненные кнопки для дверных звонков.

Блок: 2/7 | Кол-во символов: 2726
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Структурная схема бистабильного реле

Принцип работы импульсного реле показан на анимированом рисунке (присмотритесь к нему внимательно):

  1. Фазовый потенциал ( L ) идёт как на кнопу, так и на реле.
  2. Когда используем кнопку ( S1 ), чтобы подать потенциал на реле, оно замыкает внутренний контакт реле и подает питание для лампы, даже если кнопка ( S1 ) будет отпущена.
  3. Последующая подача на реле потенциала с помощью кнопки отключит лампу до тех пор, пока кнопка не будет нажата снова.
  4. И лампа, и реле должны быть подключены к нейтральному ( N ) проводу, чтобы все функционировало так, как должно.

Блок: 2/8 | Кол-во символов: 594
Источник: https://2shemi.ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/

Сравнение схемы на проходных выключателях и импульсных реле

Самое главное преимущество всех этих реле заключается в том, что кнопки между собой подключаются параллельно и для этого достаточно двухжильного провода.

В независимости от того, какое количество кнопок вы задействуете – две, три, четыре и т.д.

Это существенно экономит затраты на кабель и упрощает подключение освещения.

Сравните наглядно схему и количество проводов одного и того же помещения, при монтаже проходных выключателей и импульсных реле.

Схема на проходных выключателяхСхема на импульсном реле

Как видите, во втором случае присутствует минимум двойная экономия (двухжильный кабель вместо четырехжильного, меньшее количество соединений, больше свободного места в распредкоробках).

Функционал освещения в комнате от этого нисколько не пострадал.

Блок: 3/7 | Кол-во символов: 842
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Принцип действия и особенности установки

Работа осуществляется с помощью импульсной подачи: один импульс включает, другой выключает реле. Из-за наличия двух рабочих состояний — включенного и отключенного — такое устройство носит еще название бистабильного или блокировочного.

Блок: 3/8 | Кол-во символов: 277
Источник: https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html

Как подключить импульсное реле

Чтобы правильно подключить импульсное реле, нужно понимать какие у него есть контакты и за что они отвечают.

 Как правило, это:

  • два контакта на катушку питания А1-А2

На один из них, фаза либо ноль приходят постоянно, а на другой, как раз-таки и подается импульс после нажатия кнопки.

  • силовые контакты 1-2, 3-4 и т.
    д.

Проходя через них, ток поступает на светильник.

Вот простейшая схема подключения одного импульсного реле на группу кнопочных выключателей.

Схема №1

Обратите внимание, что в импульсном реле нагрузка вовсе не проходит через кнопку. Нажимая ее, вы всего лишь даете импульс на катушку, которая и замыкает силовой контакт.

В некоторых моделях подавать управляющий импульс можно как через фазный проводник, так и через нулевой.

Представьте, что существенная и разветвленная часть эл.проводки у вас в доме даже не будет находится постоянно под напряжением, как это происходит с обычными выключателями света. Насколько это повысит пожаро и электробезопасность!

Некоторые разновидности имеют сразу несколько контактов. От них можно подключать две, три и более групп освещения.

Прохождение всей нагрузки через реле означает, что подгорание или выгорание контактов на кнопках практически исключено.

Многие, радуясь такому обстоятельству, смело занижают сечение линий освещения до 0,5мм2 или 0,75мм2. Либо вообще “кидают” витую пару.

Однако не забывайте про правила, где четко говорится, что все групповые линии на светильники в жилых помещениях должны выполняться проводниками сечением минимум 1,5мм2.

При этом обратите внимание, все реле (группа или одиночное) должны обязательно подключаться после автомата.

Он защищает:

  • кабель на цепи управления

Без него при коротком замыкании у вас просто сгорит эл.проводка.

Само реле не защищает ни от перегрузок, ни от КЗ.

Поэтому при сборке схемы в щитке, на каждый автомат освещения вы как бы “навешиваете” по одному или несколько импульсных реле.

Блок: 4/7 | Кол-во символов: 2015
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Управление реле из двух мест

Электрический потенциал от фазового провода ( L ) передается на клемму ( 2 ) кнопки ( S1 ), как при нажатии кнопки ( S1 ), так и ( S2 ).

Внутри на схеме вы видите символ катушки, который управляет контактом реле, когда мы подаем напряжение на клеммы ( A1 ) и ( A2 ).

Таким образом мы можем прикрепить любое количество кнопок для независимого управления светом из разных мест. Если вы хотите добавить дополнительный элемент управления из другого места, просто введите в цепь еще одну кнопку и подключите её параллельно к любой другой кнопке, которая управляет этой лампой, или непосредственно к реле.

Блок: 4/8 | Кол-во символов: 630
Источник: https://2shemi.ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/

Централизованное управление освещением одной кнопкой

На моделях с так называемым центральным или централизованным управлением, помимо вышеперечисленных, есть еще дополнительные клеммы ON и OFF.

При подаче напряжения на них, реле принудительно либо отключается (OFF), либо включается (ON).

Они используются при сборке схемы с мастер кнопкой или мастер выключателем. То есть, выходя из дома, всего с одной кнопки вы централизованно можете отключить свет на всех этажах и во всех комнатах.

Вот такая схема собранная на несколько групповых светильников, подключенных от разных импульсных реле. Заметьте, что в данном случае все реле должны быть именно с центральным управлением, иначе схема работать не будет.

Схема №2 — с центральным управлением

У имульсников ABB блок центрального управления можно докупить отдельно и присоединить его с левой стороны от реле E290.

Только будьте предельно внимательны при сборке такой схемы управления в трехфазном щите на 380В.

При наличии трехфазки, некоторые группы освещения запитывают от разных фаз, дабы равномерно распределить нагрузку.

В этом случае нельзя все контакты OFF и ON на релюшках соединять перемычками, как это зачастую и делают в однофазных щитках. Придется выносить все цепи управления на отдельный автомат и именно с него подавать одноименную фазу для вкл-выкл всех импульсных реле одновременно.

И то, такое возможно при использовании эл.механических моделей. Для электронных придется делать развязку через промежуточные реле.

Блок: 5/7 | Кол-во символов: 1514
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Бистабильное реле на две кнопки

Теперь возьмём бистабильное реле, которое может быть установлено вне коробки, например, в домашнем коммутационном аппарате. Так что вот для изучения еще одна схема подключения.

Это по-сути то же, что и в предыдущем рисунке, изменилась только форма реле.

Блок: 5/8 | Кол-во символов: 287
Источник: https://2shemi.ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/

Работа реле в нестандартных ситуациях

Многие задаются вопросом, а что будет с реле при исчезновении напряжения в доме и последующем его появлении? Не включатся ли в данном случае все светильники разом? Нет, такого не произойдет.

Однако статус положения контактов будет зависеть от конкретной модели. С памятью они или нет. Если память присутствует, то ранее включенные лампочки загорятся вновь. Там, где памяти нет, контакты просто разомкнутся.

А что будет, если два человека нажали на две кнопки одновременно? Это будет воспринято как одноразовое нажатие. То есть, лампочка либо загорится, либо потухнет, в зависимости от своего предыдущего положения.

Импульсное реле для монтажа в эл.щиток имеет формфактор модульного контактора и устанавливается на дин-рейку. Номинальный ток большинства моделей 10-16А.

Этого вполне хватает для организации освещения в квартире или загородном доме.

Если вы захотите подключить более мощную нагрузку, тогда придется задействовать в схеме пускатель, либо выбирать модели на большие токи.

Блок: 6/7 | Кол-во символов: 1050
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Схема подключения для трех источников света при автоматическом управлении освещением, не требующая фиксации выключателей

Важно! Следует учитывать, что используется при такой схеме электрический ток силой в 16 ампер. для обеспечения защиты всей системы применяется выключатель, рассчитанный на 10 ампер. В этом случае у проводов должно быть сечение от 1,5 мм2. Кнопочные коммутаторы нужно соединять параллельно. Фазой является провод красного цвета, который должен проходить через все 3 выключателя кнопочного типа и замыкаться на силовой контакт, обозначенный в схеме числом 11.

Провод оранжевого цвета отвечает за фазу коммутации и должен подсоединяться к выходу, обозначенному Y, а затем идти через 14 клемму на лампы. Для соединения нулевой фазы провод ведут на клемму N, а потом — на светильник. Для выключения света нужно нажать на любой выключатель, чтобы осуществить кратковременную коммутацию провода фазы, выходящего на клемму Y. После этого произойдет размыкание контактов 11-14. При последующем нажатии схема действия будет такой же, но разомкнутые контакты поменяют свое положение, что приведет к включению света.

Недостатком такого подключения является то, что при коротком замыкании сложно будет найти повреждение. Сделать это легче при использовании второго варианта подключения импульсного реле.

Блок: 6/8 | Кол-во символов: 1313
Источник: https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html

Импульсное реле для установки в распредкоробку

Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.

С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.

Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.

Схема №3

При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.

Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.

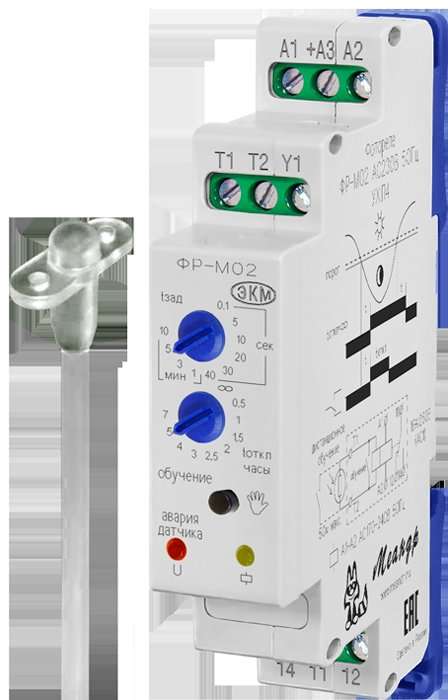

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает работать заданный вами промежуток времени.

Какие недостатки есть у импульсных реле? Некоторые модели отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Блок: 7/7 | Кол-во символов: 3095
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Второй вариант монтажа

При использовании такого варианта соединения реле с выключателями потребуется меньше проводов, а их сечение может быть меньшим — от 0,5 мм2. В этом случае нужен еще один защитный аппарат. Такой вариант подключения используют реже первого. Выявление неисправностей в цепи здесь упрощается за счет использования двух автоматов, рассчитанных на 6 и 10 ампер.

Блок: 7/8 | Кол-во символов: 381
Источник: https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html

Заключение

Современные системы освещения и электрификации очень активно используют импульсное реле. Требования на рынке к производителям таких реле становятся все выше, что рождает непрерывное развитие в данной сфере.

Большинству пользователей требуется расширенный функционал и гибкость управления освещением. Поэтому спрос стимулирует предложение, так как данная технология является очень востребованной на сегодняшний день.

Блок: 8/8 | Кол-во символов: 424
Источник: https://odinelectric.ru/equipment/chto-takoe-impulsnoe-rele

Вопросы и практические советы

Имеет ли значение, какой терминал (A1) или (A2) будет подключать провод фазы управления?

Не имеет значения. Для катушки реле разница в потенциале важна на уровне 220 В, если один провод (который нейтраль) прикрутить к одному терминалу, а фазовый провод (на котором есть потенциал) к другому — между ними будет нормальное напряжение и реле заработает.

Может ли отличаться напряжение на клеммах управления (A1, A2) и на контактных клеммах (1, 2)?

Да. Каждое реле предназначено для определенного управляющего напряжения. В нашем случае это 220 В ( A1, A2 ). Контакт, соединяющий клеммы ( 1, 2 ), является так называемым беспотенциальным. Любой потенциальный уровень задается на терминале ( 1 ), он будет передан на терминал ( 2 ), когда контакт закроется.
Благодаря этому мы можем, например, управлять цепью питания 12 В с кнопками, которые передают управляющий сигнал 220 В.

Каждое бистабильное реле подключается так же?

Да, но всегда проверяйте схему подключения и руководство по эксплуатации, прежде чем приступать к сборке. Не каждый производитель использует ту же методологию, количество соединений и стандарт описания. Однако обозначение терминалов ( A1 ) и ( A2 ) популярно практически для всех реле.

Можно даже собрать реле с беспроводным управлением, где можно управлять освещением как с кнопки, так и с помощью радио пульта дистанционного управления.

В общем управление светом с помощью бистабильного реле, безусловно, стоит рассмотреть. С точки зрения управления из большего числа мест, это более простое решение, чем классическое (клавишными переключателями). К тому же оно имеет большие возможности по беспроводному контролю.

Блок: 8/8 | Кол-во символов: 1668
Источник: https://2shemi.ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/

Кол-во блоков: 23 | Общее кол-во символов: 25145
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/: использовано 6 блоков из 7, кол-во символов 11242 (45%)
  2. https://sovet-ingenera. com/elektrika/rele/impulsnoe-rele-dlya-upravleniya-osveshheniem.html: использовано 3 блоков из 6, кол-во символов 3147 (13%)
  3. https://odinelectric.ru/equipment/chto-takoe-impulsnoe-rele: использовано 3 блоков из 8, кол-во символов 2791 (11%)
  4. https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html: использовано 4 блоков из 8, кол-во символов 2948 (12%)
  5. https://2shemi.ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/: использовано 6 блоков из 8, кол-во символов 5017 (20%)

Управление освещением, импульсное реле и проходной выключатель

Одно из основных правил, которым руководствуются монтажники при проведении электрической проводки, это управление освещением, а вернее удобство управлением. Если комната сравнительно небольшая по площади, то для управления осветительными приборами, монтированными в данной комнате достаточно одного выключателя освещения.

В том случае, если помещение достаточно большое или протяженное, то для удобства управления установленными в нем светильниками целесообразнее предусмотреть возможность их включения с двух и более мест. Для реализации такой возможности применяют проходные и перекрестные выключатели или бистабильные реле. Ниже кратко охарактеризуем оба способа управления осветительными устройствами, приведем их основные достоинства и недостатки, но для начала давайте вспомним о самом распространённом способе управления освещением с помощью одноклавишных и двухклавишных выключателей.

Управление освещением, одноклавишный и двухклавишный выключатели

Кстати, в продаже имеются и трехклавишные и четырёхклавишные выключатели, но они многим пользователям не симпатичны, так как у них слишком узкие клавиши. Для частого использования это слишком не удобно.

Обращаем ваше внимание на то, что большинство выключателей рассчитаны на ток 10 А. Про это многие забывают, нагружая их излишней нагрузкой или еще хуже через них, на прямую, подключают мощное оборудование. Не делайте так. Если вы хотите использовать такие выключатели для подключения электрооборудования, используйте дополнительную автоматику, например силовое реле.

   Подключение одноклавишного выключателя

Схема подключения одноклавишного выключателя довольна проста. Как видно из схемы, фазный провод (L) идет через контакт выключателя (это очень важно, фаза должна идти «в разрыв»), а нулевой (N) провод идет на прямую к источнику освещения (лампочки).

Практически во всех современных светильниках предусмотрено подключение заземляющего провода (PE), однако, будьте внимательны при его подключении и не перепутайте с другими проводами (нулем и фазой), а в случае отсутствии «земли» в электропроводке (касается старых зданий) ни в коем случае не используйте вместо нее нулевой провод.

   Подключение двухклавишного выключателя

Схема подключения двухклавишного выключателя практически аналогична схеме одноклавишного. Позволяет управлять с одного места двумя группами освещения или группами ламп светильника (например люстры).

Управление освещением, импульсное реле или проходной выключатель

Использование проходных выключателей

Проходные и перекрестные выключатели имеют схожий с традиционными выключателями освещения принцип работы. Коммутация осветительных цепей осуществляется посредством замыкания и размыкания контактов, по которым протекает ток нагрузки осветительных устройств. К проходным выключателям подводятся проводники, сечение которых соответствует нагрузке включаемых осветительных устройств.

   Схема подключения проходного выключателя

Для реализации возможности включения светильников с двух мест используется два проходных выключателя, между которыми проводится два проводника. При необходимости включения освещения с трех и более мест помимо проходных выключателей, в схему добавляют перекрестные выключатели. Подробнее о вариантах подключения проходных выключателей читайте здесь: Проходной выключатель. Принцип работы разных схем.

Также следует отметить такую особенность проходных (перекрестных) выключателей, как нефиксированное положение клавиш их управления. Если в традиционных выключателях освещения есть фиксированное положение «Включено» и «Выключено», то в проходных (перекрестных) выключателях включенное и отключенное положение выключателя отличается в зависимости от положения других выключателей, предназначенных для управления одной осветительной линией. То есть для одного и того же выключателя каждое из положений может быть как включенным, так и отключенным.

Например, на первом выключателе для включения освещения в помещении клавишу выключателя необходимо установить в верхнее положение, для выключения освещения в другом конце комнаты с другого выключателя необходимо нажать клавишу вверх, тогда на первом выключателе для включения освещения уже необходимо будет нажать клавишу из верхнего положения вниз. Такая особенность управления светильниками несколько неудобна и требует привыкания.

Основным достоинством использования проходных (перекрестных) выключателей – простота схемы. Для реализации данного способа управления светильниками достаточно приобрести необходимый кабель, выключатели и осуществить подключение осветительных линий в распределительных коробках, установленных в помещении. Благодаря отсутствию в схеме управления каких-либо сложных устройств и элементов автоматики, данная схема является очень надежной.

Использование бистабильных (импульсных) реле

Бистабильные реле или импульсные реле управляются путем подачи на них короткого импульса. Принцип управления осветительными устройствами при помощи бистабильных реле следующий.

В распределительном щитке к силовым контактам реле подключается цепь освещения, питающая ту или иную группу светильников. Кнопки управления, посредством которым осуществляется подача импульса на бистабильное реле, подключаются параллельно друг к другу и к контактам управления бистабильным реле. То есть в данном случае можно подключить к реле неограниченное количество кнопок для управления освещением, каждая из которых подключается параллельно к предыдущей.

   Бистабильное реле

Существенное достоинство применения бистабильных реле заключается в том, что проводники, по которым подается управляющий импульс от кнопок, могут иметь минимально сечение, так как по ним, в отличие от проходных выключателей, не течет ток нагрузки осветительных устройств. Также существенным преимуществом является то, что для коммутации осветительных цепей достаточно короткого импульса – кратковременного нажатия кнопки, а клавиши проходных и перекрестных выключателей имеют два положения.  Также кнопки можно считать более надежными по сравнению с выключателями, так как в их конструкции всего одна пара контактов.

   Схема подключения бистабильного (импульсного) реле

При необходимости использования двухклавишных выключателей для возможности включения и отключения двух независимых групп ламп, организация такого включения с двух и более мест при помощи проходных и перекрестных выключателей требует прокладки между выключателями двух пар проводов.

В данном случае бистабильные реле имеют существенное преимущество. Так как при наличии в них двух пар силовых контактов, управления реле осуществляется одной кнопкой.

Например, при первом нажатии на кнопку замыкается первая пара контактов, при втором нажатии – замыкается вторая пара силовых контактов, при третьем – замыкаются обе пары контактов, при следующем нажатии – размыкаются обе пары контактов. То есть для управления двумя отдельными группами ламп используется одна и та же кнопка, также подключающаяся к реле одной парой проводников.

Существуют также бистабильные реле с несколькими цепями управления, которые выполняют разные функции. Например, одна цепь управления осуществляет включение и отключение цепи, а вторая цепь управления выполняет лишь отключения цепи.

В данном случае первая цепь управления будет использоваться для подключения кнопок включения и отключения светильников с нескольких мест. Вторая цепь управления может быть объединена с отключающими цепями других бистабильных реле, предназначенных для управления осветительными устройствами в других комнатах, и подключена к одной кнопке, при нажатии на которую будет осуществляться отключение освещения во всех комнатах. Данная функция достаточно актуальная для больших по площади домов: установив подобную кнопку возле входной двери, можно перед выходом, отключать освещение во всем доме с одной точки.

Управление освещением, видео



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

принцип работы светодатчика, монтаж и настройка выносного фотоэлемента

Для того чтобы включать и выключать освещение или различные электрические приборы в автоматическом режиме, необходимо в схему их питания поставить специальное фотореле для уличного освещения надежного производителя. Оно настраивается таким образом, чтобы в темное время суток включался свет, а днем питание отключалось. Таким образом, есть возможность временить с включением приборов и экономить электроэнергию.

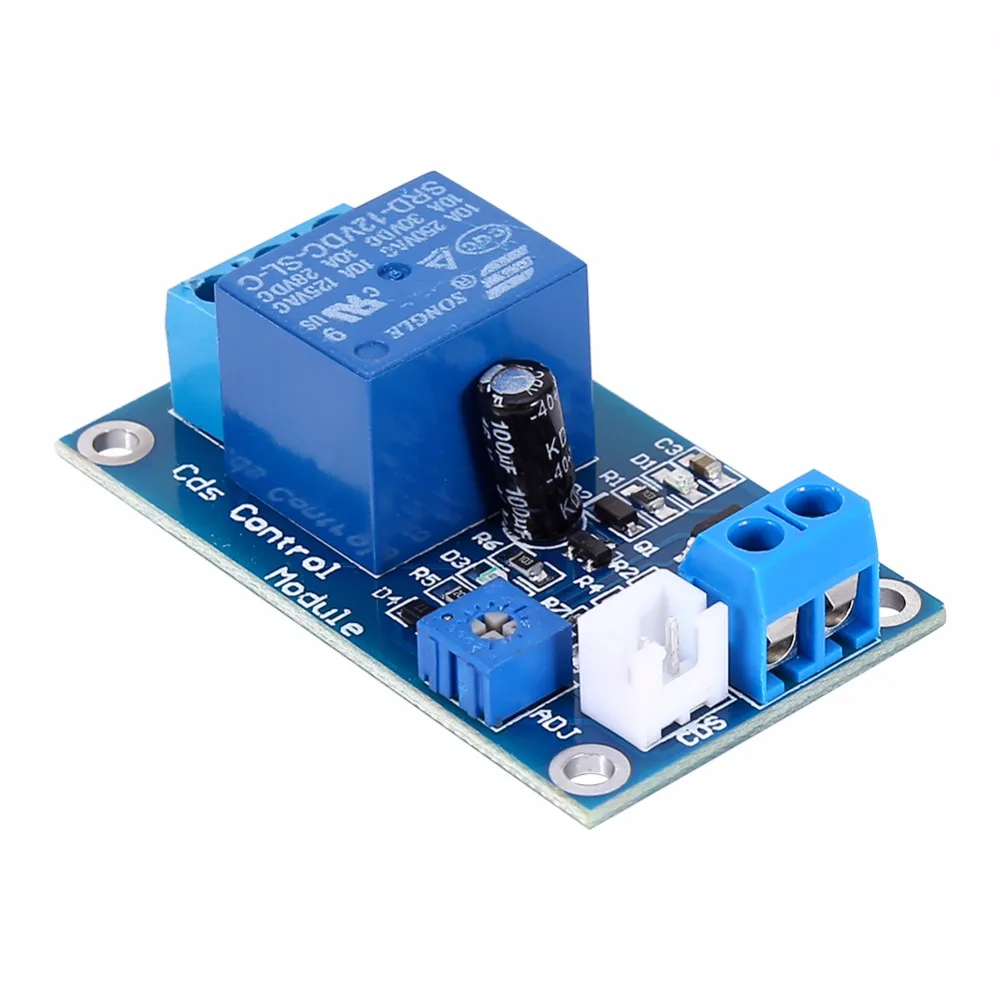

Что такое светодатчик

Это устройство представляет собой специальный датчик, чувствительный к солнечным лучам и управляющий электрическим питанием. При попадании на него световых лучей он превращается в изолятор, а в темное время суток начинает проводить ток. Другими словами, сумеречное реле включает свет ночью и выключает с восходом солнца.

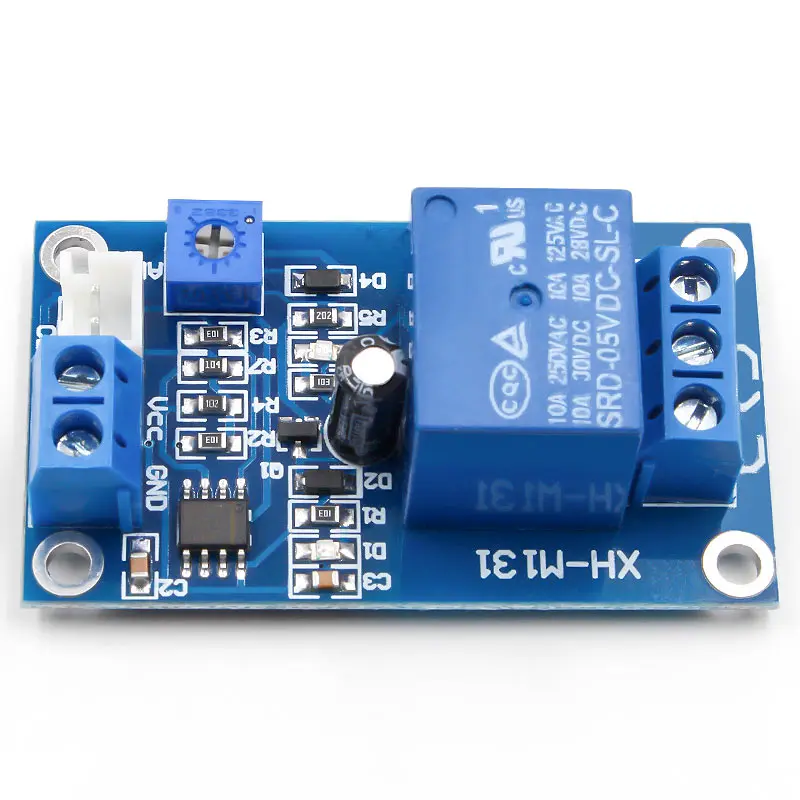

Схема реле освещенности находится в маленьком корпусе, из которого выходят 3 провода для подсоединения электрического питания и автоматического управления светильником. Этот прибор закрепляется снаружи здания, чтобы на него всегда попадали солнечные лучи. В комплекте со световым реле для уличного освещения поставляется универсальное крепление.

Чтобы осуществлять регулировку и настройку порога срабатывания изделия, необходимо установить фотоэлемент, позволяющий добиться качественной работы при неблагоприятных погодных условиях. Такое устройство ставится с внешней стороны корпуса реле для освещения и его можно отрегулировать когда угодно. Вращаясь против часовой стрелки, прибор будет работать лишь в темное время суток, а когда выставляется максимальное значение, то питание начнет подаваться при наступлении сумерек.

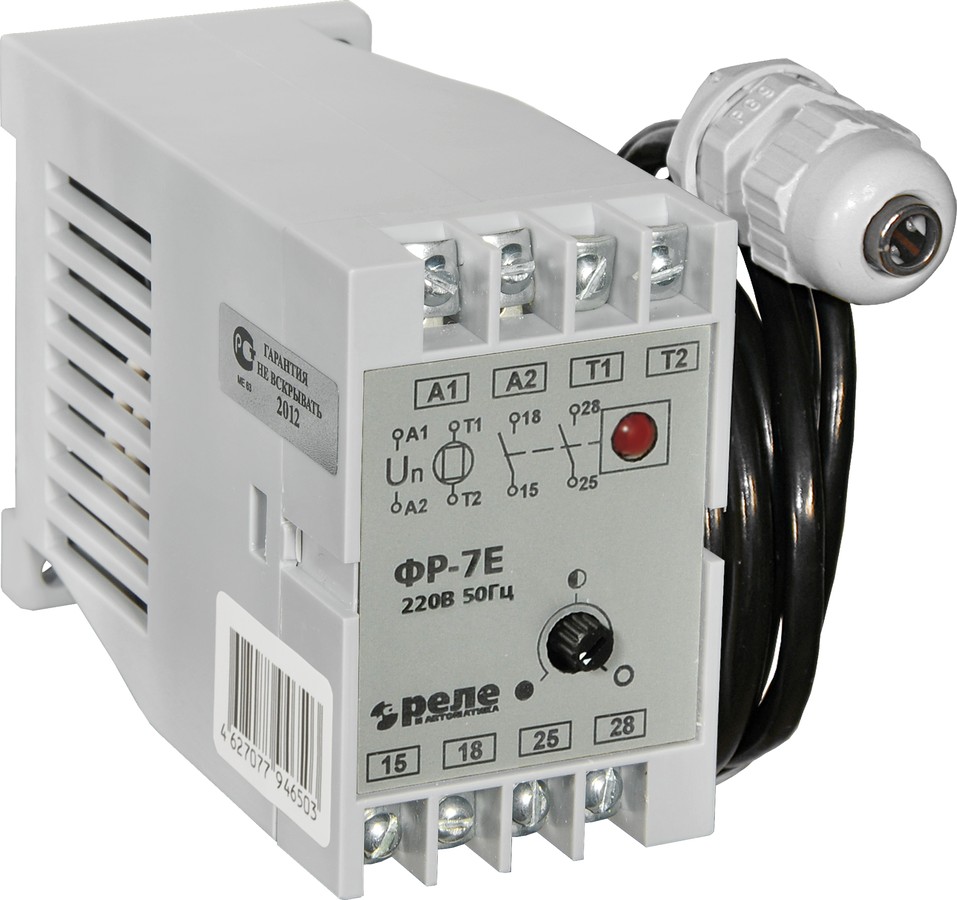

Существуют модели этого прибора, в которых датчик освещенности монтируется отдельно от выключателя и подсоединяется длинным проводом. Подобные изделия применяются в сложных схемах, собранных в электрических шкафах, в которые не проникают солнечные лучи.

Дополнительно, можно подключить прибор через электронный таймер, запрограммированный на включение и выключение устройства в работу. Такой способ дает возможность применять его на различных временных промежутках. К примеру, днем при солнечной погоде регулятор может отключаться от сети питания электронным таймером. Только когда настает его рабочее время, то подается электрический ток.

Принцип работы прибора

Современное световое реле для уличного освещения оборудовано специализированным датчиком. Этот элемент может быть выполнен при помощи фототранзистора, фотодиода или другого полупроводника.

Специалисты выделяют такие основные типы чувствительных элементов:

  • транзисторный, регулирующий электросигнал при облучении светом;
  • симисторный, взаимодействующий с положительным или отрицательным значением гармоники и подающий электрический сигнал в управляющую цепь, которая расположена внутри его;
  • тиристорный, работающий при помощи постоянного тока и при попадании солнечных лучей начинающий взаимодействие;
  • диодный, который при облучении вырабатывает сигнал прямо пропорциональный силе света.

Все виды обладают своими достоинствами и недостатками, но работают практически одинаково. В настоящее время большой популярностью пользуются диодные и транзисторные изделия.

Как смонтировать устройство

Чаще всего светодатчик монтируется вблизи от осветительных приборов. Однако необходимо полностью исключить попадание света от светильников на чувствительный датчик. Чтобы это сделать, стоит заблаговременно подыскать тень и закрепить его в этом месте.

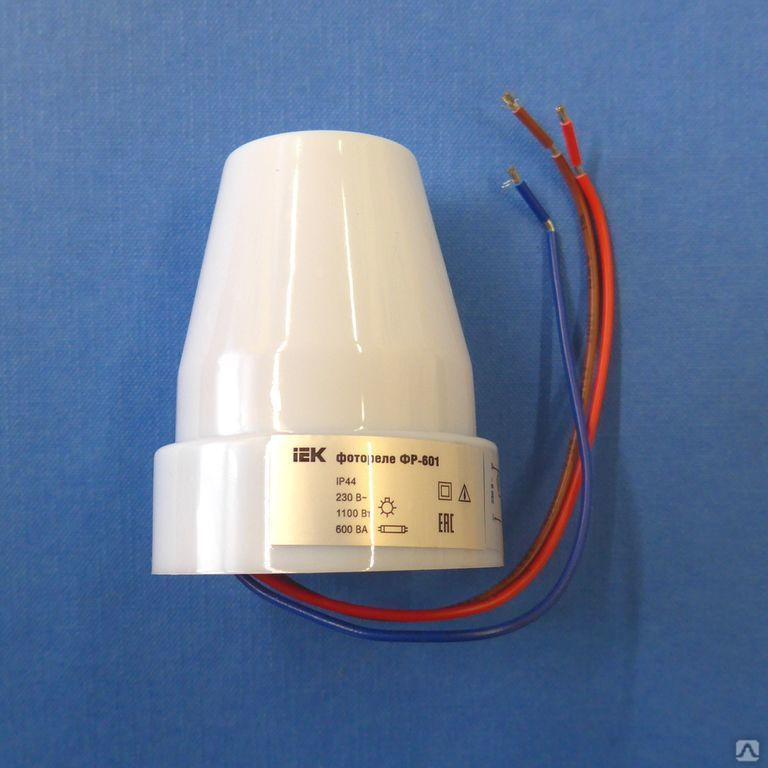

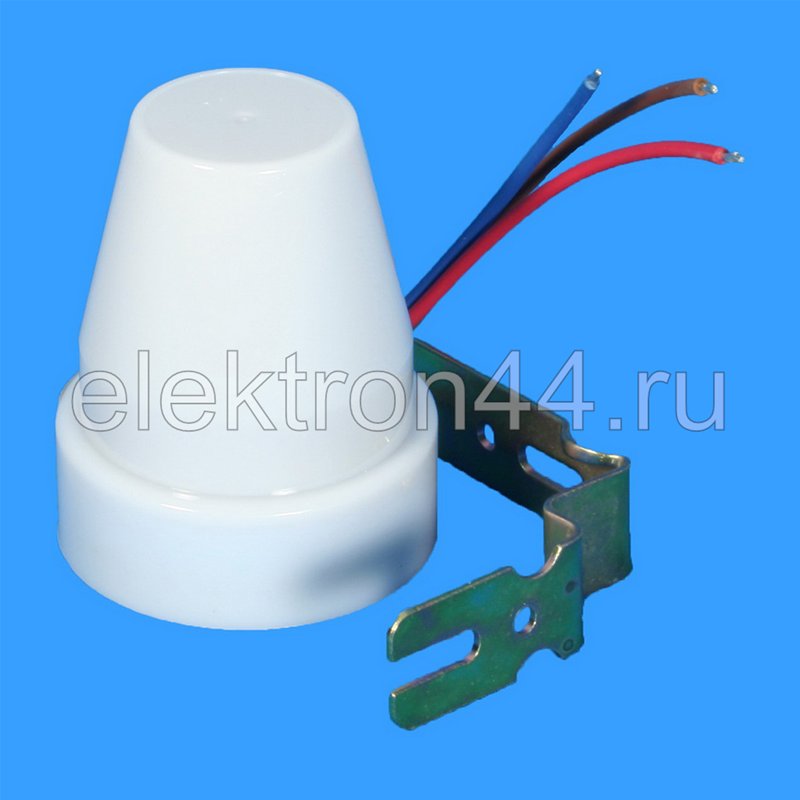

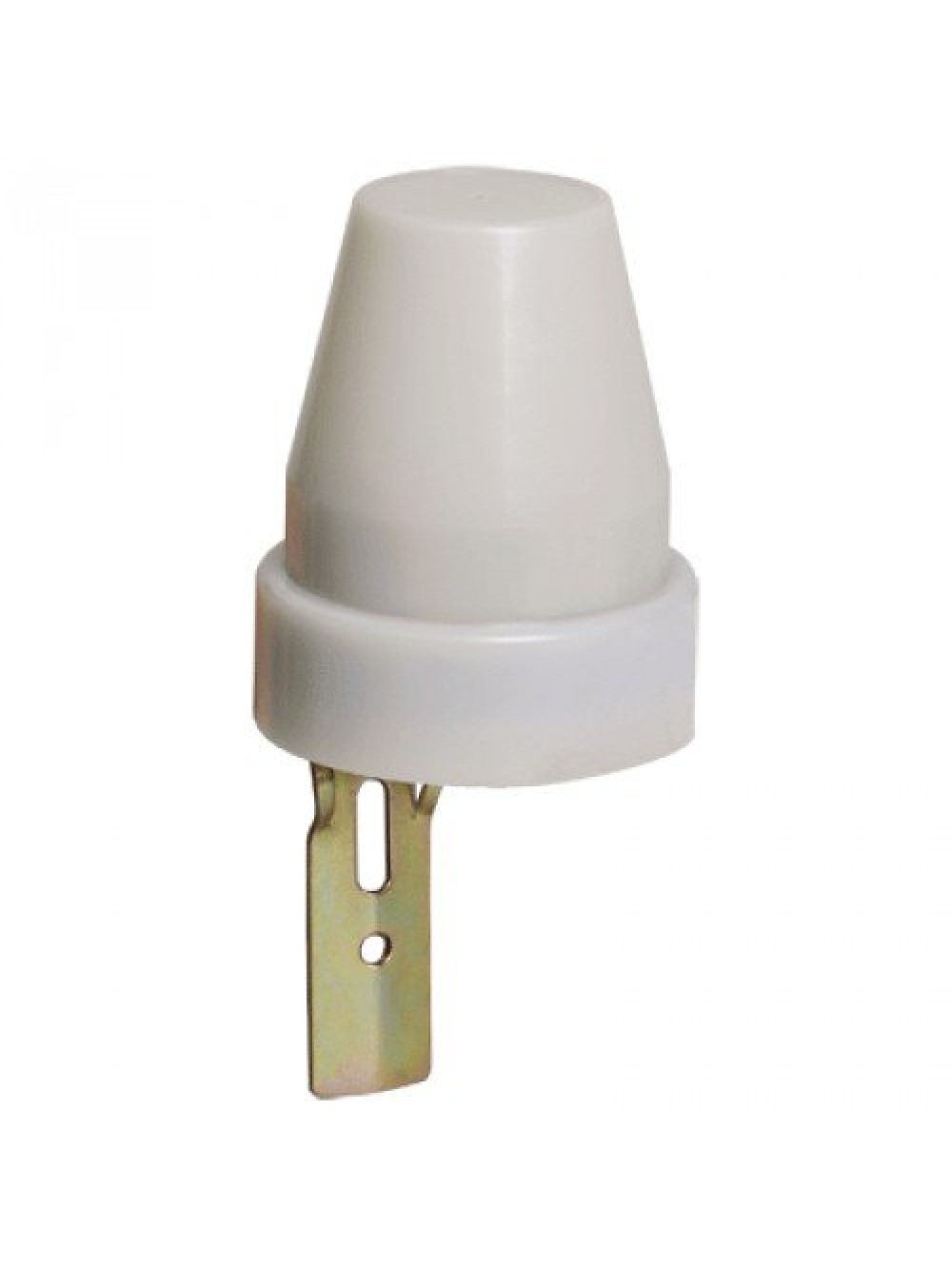

Из фотореле для уличного освещения выходят три провода, которые необходимо присоединить к питающей сети и светильнику:

  • коричневый провод присоединяется к фазе сети;
  • синий провод соединяется с нолем и к нему подключают проводник от светильника;
  • красный провод управляет схемой и соединяется с лампой.

Очень часто есть еще и земляной провод, предотвращающий подачу электрического тока на корпус прибора. В такой ситуации фотореле монтируется таким же способом, но земляной провод подключается к светильнику, не приходя на датчик. Нужно отметить, что у различных моделей есть небольшие отличия в маркировке проводников, поэтому необходимо изучить принципиальную схему устройства. Фазный провод присоединяется лишь к фотореле, а нулевой проводник подключается к светильнику и регулятору. Фаза на лампочку берется из самого реле.

Правильное подключение изделия

Когда нужно управлять одновременно многими светильниками, то стоит изучить правила подключения фотореле для уличного освещения с большим числом потребителей энергии. В этом случае стоит произвести установку специализированного контроллера, на который будет приходить электрический сигнал от прибора. Этот контроллер и будет управлять лампами.

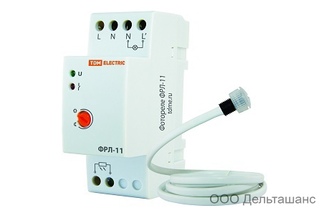

Прежде чем монтировать выносное изделие необходимо проверить его соответствие по максимальной мощности. При большом количестве ламп стоит поставить дополнительные выключатели, а иначе фотореле не выдержит нагрузку и сгорит.

При подборе устройства для управления уличными лампами нужно внимательно ознакомиться с методом его подключения к сети. Присутствие специализированных клемм для зажима проводников позволяет упростить монтаж светорел. В случаях, когда необходимо поставить изделие, не оборудованное специальными зажимными клеммами, то стоит использовать распределительную коробку. Это поможет избежать попадания влаги на проводники. Дополнительно нужно убедиться в наличии на корпусе реле нарисованной схемы подключения проводов.

При монтаже нужно знать, что наименьший порог срабатывания устройства составляет 5 люкс. Это значение наступает, когда на улице еще довольно светло. По этой причине необходимо вручную настраивать датчик, так как экономия при подобном уровне чувствительности очень маленькая.

Световое реле для освещения

Как сделать фотореле в домашних условиях — самый простой способ

Схемы сборки сумеречного выключателя из подручных средств. Узнайте, как сделать фотореле своими руками!


Одним из основных элементов автоматики в уличном освещении, наряду с таймерами и датчиками движения, является фотореле или сумеречное реле. Назначение данного аппарата — включение уличного освещения, и не только, при наступлении темного времени суток, без участия человека. Благодаря автоматизации и промышленным масштабам современного производства, в настоящее время стоимость сумеречного выключателя составляет десятки центов, за готовое устройство. В данной статье мы разберем устройство сумеречного выключателя и нюансы его подключения, а также расскажем, как сделать фотореле своими руками. Содержание:

Конструкция реле

Основным элементом реле является фотодатчик, в схемах могут применяться фоторезисторы, диоды, транзисторы, фотоэлектрические элементы. При изменении освещенности на фотоэлементе изменяются его свойства, такие как сопротивление резистора, изменение состояния P-N перехода в диодах и транзисторах, а также изменение напряжения на контактах фоточувствительного элемента. Далее сигнал детектируется усилителем и компаратором и происходит переключение выходного каскада, коммутируя или отключая нагрузку. В качестве выходных управляющих элементов используют реле или симисторы.


При подключении фотореле необходимо ознакомится с инструкцией, в частности максимальная мощность выходного узла, обратить внимание на тип ламп освещения (накаливания, газоразрядные, светодиодные лампочки). Важно знать, что реле освещения с тиристорным выходом не смогут работать с энергосберегающими лампами, для этого не предназначенных, и устанавливаться в диммеры с регулировкой светового потока лампы. Это нюанс необходимо учитывать, чтобы не остаться с вышедшими из строя лампочкой и фотореле.

Если с этим разобрались, рассмотрим несколько схем для самостоятельной сборки сумеречного выключателя в домашних условиях. Для примера разберем, как сделать симисторный ночник с фотоэлементом.

Инструкция по сборке

Это самая элементарная схема фотореле из нескольких деталей: симистора Quadrac Q60, опорного резистора R1, и фото элемента ФСК:

При отсутствии света симисторный ключ открывается полностью и лампа в ночнике светит в полный накал. При увеличении освещенности в помещении происходит смещение напряжения на управляющем электроде и меняется яркость светильника, вплоть до полного гашения лампочки.

Следующая схема с релейным выходом:

Транзистор VT1 усиливает сигнал с резистивного делителя напряжения PR1 и R1. VT2 управляет электромагнитным реле К1, а диод VD1 шунтирует импульсы напряжения во время отключения катушки, защищая транзисторы от выхода из строя. Рассмотрев данную схему, можно обнаружить, что часть схемы (выделенная красным) по функционалу близка к готовым сборкам ардуино, релейный модуль.

Слегка переделав и дополнив одним транзистором и солнечным фотоэлементом от старого калькулятора, был собран прототип сумеречного выключателя — самодельное фотореле на транзисторе. При освещении солнечного элемента PR1, транзистор VT1 открывается и подает сигнал на выходной релейный модуль клемма S. Реле переключает свои контакты, управляя нагрузкой.

На видео ниже подробно рассказывается, как сделать фотореле в домашних условиях:

Вот, собственно и вся информация о сборке фотореле своими руками. Надеемся, предоставленные схемы и видео уроки помогли вам сделать сумеречный выключатель из подручных средств!

Наверняка вы не знаете:

  • Как сделать датчик движения
  • Схема подключения прожектора с фотореле
  • Как собрать реле времени своими руками


Нравится0)Не нравится0)

Автоматическое включение освещения: как работает



Каждый из нас мечтает, чтобы собственный дом был автоматизирован и для включения света или телевизора достаточно было просто войти в комнату. Если с бытовой техникой в плане автоматизации дела обстоят не очень, то с системой освещения все намного лучше. И сегодня в доме или квартире можно с помощью специальных устройств относительно просто создать систему для автоматического освещения.

Наша статья расскажет вам, каким образом можно своими руками организовать в любом помещении дома качественную систему освещения, работающую в автоматическом режиме.

Автоматизация подсветки: преимущества и назначение

Создание системы для автоматического управления освещения в домашних помещениях является той мечтой, которая сегодня легко воплощается в жизнь с помощью специального оборудования. Такие системы в доме имеют следующие преимущества:

  • эффективное и комфортное управление работой осветительных приборов без непосредственного участия человека;
  • возможность установить автоматическое устройство системы управления света своими руками;
  • автоматическое включение света в темное время суток;
  • экономия на электричестве. Устройство (датчик движения, реле и т.д.), которое используется в той или иной ситуации, позволяет добиться разной степени экономии электроэнергии.

Автоматическая подсветка помещения

Стоит отметить, что системы автоматического освещения, применяемые внутри помещения, входят в понятие «умный дом» или «умный свет». Подключая такие системы, вы получаете возможность быстрого, комфортного и эффективного управления уровнем освещения в любом помещении дома, где установлена необходимая аппаратура.
В зависимости от того, какое устройство имеет тот или иной прибор (датчик, реле и т.д.), включение света может осуществляться следующим образом:

  • через регистрацию прибором в заданной области движения. Здесь устройство содержит специальный сенсор, улавливающий любые изменения в контролируемой области. Тут для выключения/включения освещения необходима установка датчика движения;
  • через звуковые эффекты. Например, для включения света нужно похлопать в ладони. Здесь нужен специальный звуковой выключатель;
  • через степень освещенности. В данной ситуации используется реле, устройство которого способно оценивать уровень освещенности в доме и при падении ее ниже определенного показателя, производить включение света.

Обратите внимание! Все перечисленные выше способы включения и выключения освещения в темное время суток могут использоваться как в доме, так и на улице. Но те аппараты, которые способны реагировать на звуковой сигнал, стоит устанавливать именно в помещениях, чтобы снизить риск ложного срабатывания.

В некоторых ситуациях можно даже комбинировать приборы, имеющие разное устройство, чтобы достичь максимально полной автоматизации системы автоматического включения света в любом помещении дома или квартиры.
Теперь рассмотрим более детально каждый тип аппаратов, применяемых для организации системы автоматического освещения.

Датчики движения – самый распространенный вариант

Чаще всего в доме система автоматического освещения организовывается путем установки датчиков движения. Такие приборы бывают самыми разнообразными:

  • инфракрасными. Являются самыми безопасными в плане длительной эксплуатации в жилых помещениях. Они проводят оценку изменений теплового сигнала и при обнаружении разницы между посланным и принятым сигналом могут включать или выключать свет в комнате;

Инфракрасный датчик движения

  • микроволновой и ультразвуковой датчик. Такие изделия чаще используются для автоматизации системы освещения на улице. Это связано с тем, что микроволновое управление светом, особенно при длительном использовании, может негативно сказываться на состоянии здоровья людей. Принцип работы микроволнового и ультразвукового датчика практически аналогичен. Разница заключается только в типе принимаемого и испускаемого сигнала: микроволны или ультразвук. Схемы организации таких устройств почти идентичны;

Микроволновой датчик движения

Комбинированный датчик

  • комбинированный датчик. Такое управление светом, как и инфракрасное, является наиболее оптимальным для дома. Устройство комбинированного датчика содержит два типа сенсора, которые анализируют сигналы в контролируемой области.

Обратите внимание! Комбинированные и инфракрасные датчики дают минимальное количество ложных срабатываний.



Для правильной работы прибора нужны схемы подключения, которые обычно предоставляются производителями и находятся либо в инструкции к прибору, либо нанесены на бок упаковки. Схемы подключения могут иметь разный вид. Все зависит от модели прибора, с помощью которого планируется организовывать управление светом.
Монтаж датчиков движения возможен в любых помещениях дома, включая ванную комнату и туалет. Свет в такой ситуации будет включаться при вхождении человека в комнату, и выключаться при его выходе.
Кроме этого подобные устройства часто комбинируют с таким элементом, как автоматический выключатель света. Он может дополнять и другие типы устройств данной системы.

Умный выключатель — хлопаем в ладоши

Умный выключатель

Еще одним довольно оригинальным, но, тем не менее, популярным способом включения света в помещении является установка выключателя, реагирующего на хлопки ладонями.

Такое устройство оснащено микрофоном, для которого характерна высокая избирательность. Этот микрофон способен различать определенный звук и отделять его от других звуковых колебаний. Кроме этого, умный выключатель оснащен специальной автоматикой, которая способна анализировать полученный звуковой спектр и вычленять из него необходимый сигнал.

Обратите внимание! Умный выключатель может реагировать не только на хлопок ладоней, но и на специальное слово. При желании в качестве сигнала можно использовать любую вариацию звуковых колебаний. Здесь главное грамотно все настроить.

Для установки такого выключателя также используют специальные схемы. Это нужно обязательно учитывать при монтаже аппарата в доме.
Использовать выключатель лучше всего в таких комнатах, как спальня, гостиная, кухня, коридор. А вот для ванной комнаты с туалетом умный выключатель не подойдет.

Фотореле и их роль в системе автоматической подсветки дома

Фотореле

Все устройства, которые применяются для организации в доме автоматической системы подсветки, могут в той или мере реагировать на степень освещенности. Но есть специальные изделия, которые реагируют на уровень естественной подсветки. Это реле разных модификаций.

Управление светом здесь происходит при снижении уровня естественного света ниже установленного показателя. Для того чтобы управление было правильным, реле такого плана нужно устанавливать, используя правильные схемы. Реле устанавливается в осветительный прибор. Только после этого управление будет доступно. Поэтому, если неправильно подключить хотя бы один провод, реле не будет функционировать как нужно.

Схема подключения фотореле

Вместе с тем стоит отметить, что при организации системы автоматического освещения внутри жилого сооружения, фотореле или другие его модификации используются редко. Чаще они входят в систему наружной подсветки, где их размещение будет наиболее актуальным и эффективным. Здесь, как правило, используется фотореле, которое имеет вид датчика. Он имеет определенную чувствительность к световым лучам. Попадая на реле, солнечные лучи способствую переходу устройства в режим изолятора. А вот в темное время суток, когда световой поток ослабевает, реле преобразуется в проводник. В результате такого преобразования происходит включение света ночью и вечером. Запитка прибора идет от электросети дома.

Заключение

Для того чтобы организовать в доме качественную и эффективную систему автоматического включения света, можно использовать три группы устройств. Каждая из них обладает своими преимуществами и недостатками, которые следует учитывать при выборе для дома. Есть некоторые приборы (микроволновые датчики движения), длительная работа которых вблизи людей недопустима по причине нанесения значительного вредя здоровью. И эта статья поможет вам сделать взвешенный выбор в пользу того или иного вида автоматического прибора для освещения жилых комнат.



PPT - Блокировочное реле для приложения управления освещением Презентация в PowerPoint

  • Блокировочное реле для приложения управления освещением 2014 Panasonic Corporation Automotive & Industrial Systems Company

  • Линия силовых фиксирующих реле Panasonic Для удовлетворения спроса на рынке приложений освещения и экологии , мы разрабатываем новые реле блокировки мощности. 20,2x11x10,5 мм 20x12,5x10 мм 24x10x18,8 мм 29x13x16,5 мм 38,4x30x17,5 мм 41x35x17,5 мм5 мм

  • реле DW-H / Новая линейка 〔Серия управления освещением〕 DJ предварительный тип ≧ 500A Специальный контакт DJ 360A DK Пусковой ток ※ Тип с высоким пусковым током НОВИНКА DW-H стандарт DJ 100A DW DW 50A Цена высокий Низкий

  • Реле DW-H / Технические характеристики Технические характеристики нового продукта DW-H Размер реле: 24 (Д) × 10,0 (Ш) × 18,8 (В) мм ・ Блокировочное реле 1formA для управления освещением ・ Класс вольфрама UL 5A (Пусковой ток 100 А) (признан UL) Характеристики 1. Управляемый пусковой ток нагрузки 100 А, 5 А / 120 В переменного тока / вольфрамовая нагрузка Номинальная коммутационная способность: 16 А, 277 В переменного тока 2.Блокировочное реле для управления освещением способствует экономии энергии L1; 200 мВт L2; 400 мВт Стандарты безопасности / UL и c-UL • 8A 250 В переменного тока R 85C ゜ • 16A 277 В переменного тока R 85C ゜ • 5A 30 В постоянного тока R 85C W • 600 Вт вольфрам, 120 В переменного тока R 50C ゜ • 1200 Вт вольфрам, 240 В переменного тока R 50C ゜ • Стандартный балласт 1200 Вт, 277 В переменного тока R 50C ゜ • 5 А 347 В переменного тока R 85C ゜ (только стандарт UL) 3. Высокое напряжение пробоя изоляции: 5000 В переменного тока Напряжение пробоя: 12000 В

  • Реле DW-H / Спецификация Новое Технические характеристики продукта DW-H Размер реле: 24 (L) × 10.0 (Ш) × 18,8 (В) мм ・ 1formA Блокировочное реле для управления освещением ・ Номинальный ток вольфрама UL 5A (пусковой ток 100A) (признано UL) Характеристики 1. Управляемый пусковой ток нагрузки 100A 5A / 120VAC / вольфрамовая нагрузка Номинальная коммутационная способность: 16A 277VAC 2. Блокировочное реле для управления освещением способствует экономии энергии L1; 200 мВт L2; 400 мВт Стандарты безопасности / UL и c-UL • 8A 250 В переменного тока R 85C ゜ • 16A 277 В переменного тока R 85C ゜ • 5A 30 В постоянного тока R 85C W • 600 Вт вольфрам, 120 В переменного тока R 50C ゜ • 1200 Вт вольфрам, 240 В переменного тока R 50C ゜ • Стандартный балласт 1200 Вт, 277 В переменного тока, R 50C ゜ • 5 А, 347 В переменного тока, R 85C ゜ (только стандарт UL) 3.Высокая изоляция Напряжение пробоя: 5000 В переменного тока Напряжение пробоя: 12000 В

  • Реле DW-H (пусковой тип) / Рейтинг UL Рейтинг контактов UL Рейтинг UL для освещения • 8A 250 В переменного тока R 85C ゜ • 16A 277 В переменного тока R 85C ゜ • 5A 30 В постоянного тока R 85C ゜ • 600 Вт Вольфрам, 120 В переменного тока R 50C ゜ • 1200 Вт Вольфрам, 240 В переменного тока R 50C ゜ • Стандартный балласт 1200 Вт, 277 В переменного тока R 50C ゜ • 5A 347 В переменного тока R 85C ゜ (только стандарт UL) 347 В AC для канадского рынка

  • Реле DW-H (пускового типа) / Номенклатура Номенклатура H

  • END

  • ColorSource Relay

    The ColorSource Relay

    Беспроводное управление для стесненные бюджеты

    Вам больше не нужно будет прокладывать кабели DMX для освещения перед домом, что требует многочасовой работы, может быть дорогостоящим и некрасиво выглядеть. ColorSource ™ Relay - это ответ: недорогое и революционное решение для беспроводного управления питанием, которое легко переключает питание. передает DMX в удаленные или труднодоступные места в любом пространстве. Он идеально подходит для небольших и средних площадок, таких как общественные центры, университетские театры, молитвенные дома и школы.


    Включите консоль, и все готово!

    Беспроводное реле ColorSource Relay упрощает взаимодействие с пользователем и упрощает настройку и демонтаж вашего шоу.ColorSource Relay принимает беспроводные сигналы DMX и автоматически включает переключение питания и DMX до 16 ампер. После выключения контроллера DMX, например консоли освещения, ColorSource ждет несколько секунд перед автоматическим отключением всех подключенных устройств.

    Хотите попробовать реле ColorSource?

    Заполните эту форму, и один из наших сотрудников свяжется с вами!

    ЗАПРОСИТЬ ДЕМО

    Беспроводной передатчик ColorSource является неотъемлемой частью системы ColorSource Relay. Передатчик ColorSource подключается к проводному DMX и автоматически отправляет беспроводной DMX на любое реле ColorSource в радиусе 328 футов (100 метров). И передатчик ColorSource, и Перед использованием реле требует минимальной настройки и программирования нуля. Просто достаньте их из коробки, подключите, и ваша новая релейная система будет полностью готова к работе!

    Установите здесь, там… или где угодно!

    Реле ColorSource можно легко установить на траверсу любого светодиодного светильника ETC с помощью универсального монтажного кронштейна.Другие варианты монтажа, включая L-образный кронштейн для монтажа на трубе и настенный кронштейн.

    Интеллектуальный и Экономичная технология

    С ColorSource Relay поиск и устранение неисправностей намного удобнее. Светодиоды на корпусе реле показывают состояние, такое как питание, состояние реле, наличие DMX и мощность сигнала, давая вам представление о возможности подключения вашей системы освещения. При поддержке ведущей в отрасли службы поддержки клиентов ETC вы можете быть уверены Ваши инвестиции будут поддерживать вас на долгие годы.

    ColorSource Relay также доступен в проводной версии с подключением DMX через XLR5.

    Характеристики продукта
    • Соединения PowerCon и универсальная поддержка питания
    • Реле с нулевым перекрестным током минимизирует броски тока при включении к подключенным приборам
    • Автоматическое определение последовательности питания
    • Автоматическое выключение системы
    • Беспроводная передача DMX
    • Отчетность реле состояние и подключенная нагрузка
    • Обратная связь и конфигурация RDM

    Световое реле

    по гречески - англо-греческий словарь

    Свет чувствительный реле

    Φωτοευαίσθητοι ηλεκτρονόμοι

    tmClass tmClass

    Интерьер свет задержка реле

    λεκτρονόμοι χρονοκαθυστέρησης για φτα εσωτερικού χώρου

    tmClass tmClass

    Реле, ступенчатые реле, мини-электронные реле, вспомогательные реле, реле Power , Light -зависимые реле , реле контроля, промышленные реле, реле безопасности, реле печатных плат, электромеханические реле (EMR), твердотельные реле ( ССР)

    Ρελέ, Παλμικοί ηλεκτρονόμοι (ρελέ), μικροί ηλεκτρονόμοι (ρελέ) ηλεκτρονικής χρήσης, βοηθητικοί ηλεκτρονόμοι (ρελέ), Ηλεκτρονόμοι ισχύος, Ηλεκτρονόμοι ( ρελέ ) χαμηλής έντασης , ηλεκτρονόμοι (ρελέ) ελέγχου, βιομηχανικοί ηλεκτρονόμοι (ρελέ) , ηλεκτρονόμοι (ρελέ) ασφαλείας, ηλεκτρονόμοι (ρελέ) για τυπωμένα κυκλώματα, ηλεκτροημηχανικοεαελεκτροημηχανικοεαεεκτροημηχανικοεαεαεκτροημηχανικοεαεαεκτροημηχανικοεαεαεκτροημηχανικοεαεαεκτροημηλανικοεαεκτομο (σρκτο) (ρκτμο) (εροτκιο) tmClass tmClass

    Свет задержка реле

    λεκτρονόμοι χρονοκαθυστέρησης για φτα

    tmClass tmClass

    Дорожные огни ( световые сигнальные установки), ретрансляционные и передающая аппаратура

    Φωτεινοί σηματοδότες ρύθμισης κυκλοφορίας [εγκαταστάσεις φωτεινού σήματος] συσεινού σήματος] συσευ μ tmClass tmClass

    Диммеры, реле , свет датчики и измерительные головки

    Ρεοστάτες, ηλεκτρονόμοι , αισθητήρες και κεφαλές μέτρησης φωτός

    tmClass tmClass

    Система сигнализации и контроля для автоматического управления системами водоподготовки, включающая переключатели, сигнализирующие лампочки , электрические реле , таймеры, программируемые контроллеры, миникомпьютеры и панели и коробки для их размещения

    Συστήματα σηματοδότησης και επίβλεψης για τον αυτόματο έλεγχο συστημάτων επεξεργασίας νερού, αποτελούμενα από διακόπτες, φώτα ένδειξης, ηλεκτρικούς ηλεκτρονόμους , χρονοδιακόπτες, προγραμματιζόμενες συσκευές ελέγχου, ηλεκτρονικούς υπολογιστές μικρών διαστάσεων και πίνακες και κουτιά για τοποθέτηση αυτών

    tmClass tmClass

    Например, даже далекий звездный свет был использован для отключения реле от до зажигания электрических свечей .

    πί παραδείγματι, ακόμη και απομακρυσμένο αστρικό φως χρησιμοποιήθηκε να πέση πάνω σθείγματι, ακόμη και απομακρυσμένο αστρικό φως χρησιμοποιήθηκε να πέση πάνω σθείγματι πάνω σ ’υαείγματι νικκ νκτ νκτ νκτ νκτ000 νκτ

    jw2019 jw2019

    Реле загорится красный свет и отмена.

    εταβιβάστε το κόκκινο φώς και ματαίωστε.

    OpenSubtitles2018.v3 OpenSubtitles2018.v3

    Цифровые и аналоговые средства управления для осветительных установок , диммеры, переключатели, реле , электронные реле , компьютеры, мониторы, клавиатуры, накопители данных, принтеры, сканеры, оборудование для обработки данных, компьютерное программное обеспечение, света управляющее программное обеспечение, аналоговое -цифровые преобразователи

    Ψηφιακές και αναλογικές μονάδες ελέγχου για εγκαταστάσεις φωτός και φωτισμού , εγκαταστάσεις με διακόπτες μεταβλητού φωτισμού, διακόπτες, ηλεκτρονόμοι , ηλεκτρονικοί ηλεκτρονόμοι, ηλεκτρονικοί υπολογιστές, οθόνες, πληκτρολόγια, μνήμες δεδομένων, εκτυπωτές, σαρωτές, συσκευές ηλεκτρονικής επεξεργασίας δεδομένων, λογισμικό, λογισμικό ελέγχου φωτός , μετατροπείς αναλογικού σε ψηφιακό

    tmClass tmClass

    Реле , электрические датчики, газ, свет , акустические, давление

    λεκτρονόμοι , ηλεκτρικοί αισθητήρες, αερίου, φωτός , ακουστικοί, πίεσης

    tmClass tmClass

    (a) световой индикатор используется и реле двигателя активировано;

    α) χρησιμοποιείται η φωτεινή μπρα και το ρελέ του κινητήρα είναι ενεργοποιημένο ·

    Eurlex2019 Eurlex2019

    Технические услуги в области телекоммуникаций и связи, включая передачу, хранение, обработку и ретрансляцию из световых сигналов , звука, данных, информации и изображений, а также предоставление необходимой инфраструктуры связи, включая компьютер, кабель, радио и спутниковые сети

    Τεχνικές υπηρεσίες στον τομέα των υπηρεσιών τηλεπικοινωνιών και επικοινωνίας όπου περιλαμβάνεται μετάδοση, αποθήκευση, επεξεργασία και αναμετάδοση φωτισμού , ήχου, δεδομένων, και σημάτων πληροφοριών και εικόνων, και επίσης διάθεση των απαραίτητων υποδομών επικοινωνίας, όπου περιλαμβάνονται δίκτυα ηλεκτρονικών υπολογιστών, καλωδιακά δίκτυα, δίκτυα ραδιοφώνου και δορυφόρου

    tmClass tmClass

    Кнопка, сенсорные кнопки, реле , таймеры, сигнальные устройства, а именно штабелируемая башня , огни и звуковые модули

    Κομβία πίεσης, κομβία επαφής, ηλεκτρονόμοι , χρονιστές, διατάξεις σηματοδότησης συγκεκριμένα στοιβάξιμα φώτα πύργου και δομοστοιχεία ήχου

    tmClass tmClass

    Розничные услуги электронного оборудования, а именно сигнальные звонки, указатели поворота [сигнальные лампы ], зуммеры, электрические реле , автоматические выключатели, кнопочные переключатели, поворотные переключатели, аварийные кнопочные переключатели, концевые выключатели, кулачковые переключатели, переключатели с замками, мембранные переключатели, кнопочные переключатели с подсветкой, герконы, индикатор , огни , соединители [электричество], распределительные коробки [электричество], индукторы [электричество], предохранители, коммутаторы, трансформаторы [электричество], клеммы [электричество], электрические катушки, электрические вилки, электрические розетки, перемычки

    Υπηρεσίες λιανικής πώλησης ειδών όπου περιλαμβάνονται συγκεκριμένα, κώδωνες σήμανσης, φώτα ένδειξης αλλαγής κατεύθυνσης (φλας), βομβητές, ηλεκτρικοί ηλεκτρονόμοι , διακόπτες κυκλώματος, διακόπτες κομβίου πίεσης, περιστρεφόμενοι διακόπτες, διακόπτες κομβίου πίεσης εκτάκτου ανάγκης, διακόπτες τέρματος διαδρομής, διακόπτες με έκκεντρο , διακόπτες με πλήκτρα ασφαλείας, φωτεινοί διακόπτες κομβίου πίεσης, λεπτοί σωληνωτοί διακόπτες (ριντ) λεπτοί σωληνωτοί διακόπτες (ριντ), φώτα ένδειξης, σύνδεσμοι [ηλεκτρισμός], κουτιά διανομής [ηλεκτρισμός], επαγωγείς [ηλεκτρισμός], ασφάλειες, μεταγωγείς, μετασχηματιστές [ηλεκτρισμός], τερματικά [ηλεκτρισμός], ηλεκτρικά πηνία, ρευματολήπτες, ρευαυματοδότες, διαυυταυρορεκνοιο tmClass tmClass

    Автоматические выключатели, прерыватели утечки на землю, реле , блоки потребителей, компьютерные розетки данных, защелкивающиеся освещение распределительные аксессуары

    Διακόπτες κυκλώματος, διακόπτες γείωσης, ηλεκτρονόμοι , μονάδες κατανάλωσης, υποδοχές ηλεκτρονικών δεδομένων, κουμπωτά εξαρτήματα διανομής φωτισμού

    tmClass tmClass

    Запчасти для автотранспортных средств, а именно электрооборудование для автотранспортных средств (отнесено к классу 9), в частности аккумуляторы (электрические), рулевой механизм, автоматические, автоматические указатели низкого давления для шин, счетчики пробега, аппаратура контроля скорости, навигационная аппаратура, радиоприемники, напряжение регуляторы и термостаты, аккумуляторы (электрические), зарядные устройства, соединительные провода, электрические кабели, подогреватели аккумуляторов, тестеры аккумуляторов (контрольно-измерительные приборы), внутренние и внешние термометры, батареи для освещения , сигнальные устройства, реле , регуляторы , коммутаторы, кабели зажигания

    Μέρη αυτοκινήτων, συγκεκριμένα ηλεκτρικές διατάξεις για μηχανοκίνητα οχήματα (εφόσον περιλαμβάνονται στην κλάση 9), ειδικότερα συσσωρευτές (ηλεκτρικοί), αυτόματες διατάξεις ελέγχου, αυτόματες συσκευές ένδειξης απώλειας πίεσης για ελαστικά, συσκευές καταγραφής στοιχείων διαδρομής, συσκευές ελέγχου ταχύτητας, συσκευές πλοήγησης, ραδιόφωνα, ρυθμιστές τάσης και θερμοστάτες, μπαταρίες (ηλεκτρικές), φορτιστές μπαταριών, καλώδια για την υποβοήθηση της εκκίνησης, ηλεκτρικά καλώδια, συσκευές προθέρμανσης μπαταρίας, συσκευές δοκιμής μπαταριών (συσκευές ελέγχου (επιτήρησης)), εσωτερικά και εξωτερικά θερμόμετρα, μπαταρίες ανάφλεξης, συστήματα συναγερμού , ηλεκτρονόμοι , ρυθμιστές, διακόπτες, καλώδια ανάφλεξης

    tmClass tmClass

    Светодиоды излучающие диоды, светодиоды светодиоды дисплеи, фотоэлектрические элементы управления, оптоэлектрические датчики, оптоэлектрические твердотельные реле

    Φωτοδίοδοι, οθόνες φωτοδιόδου , οθόνες φωτοδιόδων, φωτοηλεκτρικοί ελεγκτήρες, οπτικοηλεκτρικοί ηλεκτρονόμοι στερεάς κατάστασης

    tmClass tmClass

    Телекоммуникации, безопасные или иные, включая передачу, хранение, обработку и ретрансляцию цифровых данных, световых сигналов , звуковых, данных, информационных и графических сигналов, в частности, для навигационных систем, планировщиков маршрутов и использования электронных карт

    Υπηρεσίες τηλεπικοινωνιών, ασφαλείς ή μη, όπως μεταφορά, αποθήκευση, επεξεργασία και μετάδοση ψηφιακών δεδομένων, φωτός , ήχου, δεδομένων, σημάτων πληροφοριών και εικόνας, στο σύνολό τους ειδικότερα για συστήματα πλοήγησης, οργανογράμματα διαδρομών και τη χρήση ηλεκτρονικών χαρτών

    tmClass tmClass

    Электрическая арматура, особенно аксессуары для электропроводки и арматура, включая розетки выключателей, распределительное устройство, распределительный щит, автоматические выключатели, реле , неметаллические кабелепроводы, световых токопроводящих нитей (волокон) света диммеров (регуляторов), световых излучающих электронных указателей , осветительные балласты, батареи для осветительных приборов , молниеотводы и проводники

    Ηλεκτρικά προσαρτήματα ειδικότερα ηλεκτρικά εξαρτήματα και προσαρτήματα καλωδίωσης όπου περιλαμβάνονται υποδοχές διακοπτών, ενοποιημένα συστήματα διακοπτών, πίνακες διανομής ηλεκτρισμού, διακόπτες κυκλώματος, ηλεκτρονόμοι , μη μεταλλικοί αγωγοί, φωτοαγώγιμα νήματα (ινες), ροοστάτες φωτός (ρυθμιστές), ηλεκτρονικοί δείκτες εκπομπής φωτός, σταθεροποιητές φωτισμού , μπαταρίες φωτισμού , αλεξικέραυνα

    tmClass tmClass

    Аппаратура и инструменты для проведения, переключения, преобразования, накопления, регулирования или контроля электричества, особенно электрические провода и кабели, материалы для электрических сетей [провода, кабели], электронный круглый кабель, волоконная оптика, переключатель, стабилизатор, трансформатор, регулятор яркости, контроллер. , тормоз свет контроллер специально для дополнительного тормоза фонари , регулятор постоянного напряжения питания, регулятор напряжения, выпрямитель, реле , усилитель, электрическая муфта, интегральная плата, неон свет

    Συσκευές και όργανα για τη μεταφορά, διανομή, μετατροπή, συσσώρευση, ρύθμιση ή έλεγχο του ηλεκτρικού ρεύματος, ειδικότερα ηλεκτρικά σύρματα και καλώδια, υλικά για δίκτυα ηλεκτρισμού [σύρματα, καλώδια], ηλεκτρονικά στρογγυλά καλώδια, οπτικές ίνες, διακόπτες, σταθεροποιητές, μετασχηματιστές, ελεγκτήρες φωτεινότητας, ελεγκτήρες, ελεγκτήρες φώτων πέδης ειδικότερα για πρόσθετα φώτα πέδης, ρυθμιστές συνεχούς τάσης, ρυθμιστές τάσης, ανορθωτές, ηλεκτρονόμοι , ενισχυτές, ηλεκτρικές συζεύξεις, πλακέτες ολοκληρωμένου κυκλώματος, φώτα

    νέον tmClass tmClass

    Электрические реле , в частности реле обнаружения прицепа , для индикаторов, диодов, генераторов импульсов, контрольной аппаратуры, топливных насосов, сигнальных ламп , аппаратуры управления

    Ηλεκτρικοί ηλεκτρονόμοι , ειδικότερα ηλεκτρονόμοι αναγνώρισης ρυμουλκούμενων, για διακόπτες ενδείκτη προσεχούς κατεύθυνσης, για διόδους, για παλμογεννήτριες, για συσκευές ελέγχου, για αντλίες καυσίμου, για φωτεινές διατάξεις προειδοποίησης, για συσκευές ελέγχου

    tmClass tmClass

    Фотоэлектрическое (так называемое фотоэлектрическое) реле , состоящее из двух светоизлучающих диодов GaAlAs , двух гальванически изолированных входных цепей с фотоэлектрическим генератором (генераторами) и четырех силовых выходных переключателей MOSFET в корпусе с подключениями на напряжение более 60 вольт.

    Φωτοηλεκτρικός ηλεκτρονόμος (αποκαλούμενος φωτοβολταϊκό ρελέ ) που αποτελείται από δύο διόδους εκπομπής φωτός GaAIAs, δύο γαλβανικά διαχωρισμένα κυκλώματα δέκτη με φωτοβολταϊκή / ές γεννήτρια / ες και τέσσερα МОП-транзистор ισχύος (ως διακόπτες εκκίνησης), εντός περιβλήματος με συνδέσεις, για τάση μεγαλύτερη από 60 βολτ

    eurlex-diff-2017 eurlex-diff-2017

    Реле, переключатели и датчики от Coto Technology

    COTO TECHNOLOGY ПРЕДОСТАВЛЯЕТ РЕЛЕ, ВЫКЛЮЧАТЕЛИ И ДАТЧИКИ

    МАГНИТНЫЕ ДАТЧИКИ И ПЕРЕКЛЮЧАТЕЛИ REDROCK® TMR TECHNOLOGY

    Используя проверенную технологию TMR (туннельное магнитосопротивление), серия высокопроизводительных аналоговых магнитных датчиков TMR RedRock ™ RR111, цифровых датчиков серии RR121 ​​и RR122 и цифровых переключателей RR131 находит множество технологически передовых приложений на различных рынках.Устройства TMR Magnetic Sensor, обладающие высокой чувствительностью, сверхминиатюрным размером корпуса, сверхнизким энергопотреблением и очень конкурентоспособной ценой, идеально подходят для медицинских, автомобильных, измерительных, бытовых и промышленных приложений следующего поколения. Крошечные магнитные датчики TMR предлагают высокую магнитную чувствительность с высоким гистерезисом, сопротивлением ЭДС и небольшим размером корпуса, при этом почти НЕ потребляя энергии!

    COTO CLASSIC РЕЛЕ И ПЕРЕКЛЮЧАТЕЛИ

    Coto Technology - мировой лидер в области коммутации слабых сигналов, продаваемой на рынках автоматического испытательного оборудования, сбора данных, контрольно-измерительных приборов, управления процессами, телекоммуникаций, медицины и безопасности.Наша классическая линейка реле и переключателей включает широкий диапазон форм и функций. И вся наша продукция проверена на 100%!

    МОП-РЕЛЕ COTOMOS

    Реле

    CotoMOS® - это надежное и доступное коммутационное решение от Coto Technology. Используя высоконадежную технологию MOSFET, разработанную специально для вас, реле CotoMOS® представляют собой высокопроизводительное твердотельное решение для приложений, требующих низкой входной мощности и практически неограниченного срока службы. Идеально подходящие для нужд промышленных систем управления, безопасности, измерения, контрольно-измерительного и автоматического испытательного оборудования, реле CotoMOS® доступны в форм-факторах формы A, формы B и формы A + B (форма C) для обслуживания широкого спектра требований к коммутации. .

    ПРОИЗВОДСТВО ДОГОВОРА КОТОРОГО

    Расположенное в Мехикали, Мексика, производственное предприятие Coto предлагает полный спектр комплексных услуг. Положения включают в себя физические ресурсы, проектирование, закупки и управление цепочкой поставок, а также планирование производства и изготовление ячеек продукции с использованием высокоавтоматизированного прецизионного оборудования в сочетании со сложной обработкой ручной сборки. Услуги по окончательной отделке включают в себя тестирование конечного продукта, маркировку, упаковку, инвентаризацию и отгрузку.

    Новости и события

    RedRock ® RR122-1B12-511 / 512 Выпущен цифровой магнитный датчик TMR

    Датчик RR122-1B12 TMR имеет рабочую частоту 2 Гц, диапазон напряжения питания от + 1,7 В до + 5,5 В и чрезвычайно высокую магнитную чувствительность (30 Гс или 3 мТл) в сверхминиатюрном корпусе при очень высокой -конкурентная цена. Читать больше!

    RedRock ® RR122-1A22-511 / 512 Выпущен цифровой магнитный датчик TMR

    Цифровой магнитный датчик серии TMR RedRock® RR122-1A22-511 / 512 компании

    Coto Technology обеспечивает наивысшую чувствительность и низкое энергопотребление, доступные для активного магнитного датчика. Читать больше!

    RedRock ® Датчики TMR, представленные на новой плате MikroE Click Board

    Coto сотрудничал с MikroE в их новой панели TMR mix-sens Click Board, чтобы нацелить на инженеров-разработчиков продуктов, которые в настоящее время используют или могут использовать экосистему MikroE для ускорения прототипирования и разработки продуктов с использованием магнитных датчиков Coto RedRock® TMR. Читать больше!

    Covid-19 Обновление

    Несмотря на то, что мы продолжаем производство почти на полную мощность, а сроки производства возвращаются к нормальному, мы сохраняем бдительность во время недавнего возрождения коронавируса.Мы соблюдаем строгие стандарты гигиены на всех предприятиях и проводим плановые проверки здоровья до и в рабочие дни, чтобы обеспечить безопасность и благополучие наших сотрудников. Однако, несмотря на все передовые меры безопасности, соблюдение строгих правил и наш статус «основного бизнеса», устойчивость производства всегда вызывает беспокойство, поскольку вирус продолжает распространяться по всему миру, а федеральные ограничения становятся возможными. Мы надеемся, что в ближайшем будущем нас ждут лучшие времена. А пока желаем всем крепкого здоровья и безопасности в наступающие праздники.

    Если вы пропустили это - настройтесь на записанную версию Coto на мероприятии MicroChip в прямом эфире!

    Использование датчиков с низким энергопотреблением в приложениях IoT было главной темой в пятницу, 13 марта, на виртуальной конференции MicroChip во время IoT Design Week 2020. Менеджер по развитию бизнеса Coto Technology, Тим Рескер, появился в студии MicroChip, чтобы помочь руководить обсуждение и ответы на вопросы о маломощных магнитных датчиках TMR в IoT и приложениях с батарейным питанием.Смотри!

    Что такое магнитные датчики TMR (видео)!

    Демонстрационная плата RR1EK3-0002, демонстрирующая пять магнитных датчиков RedRock TMR (туннельное магнитосопротивление) от Coto Technology, омниполярного, униполярного, биполярного и линейного типов, представляет собой игровую площадку для инженеров, предназначенную для содействия пониманию высокочувствительных и точных характеристик полярности TMR. Через светодиодные индикаторы аналоговые и цифровые датчики визуально реагируют на предоставленные магниты, демонстрируя фиксацию, двойной выход, пробуждение, направление и другие магнитные свойства.Посмотрите здесь!

    Выпущен новый аналоговый магнитный датчик TMR RR111!

    Аналоговые магнитные датчики TMR серии RedRock ™ RR111 от Coto Technology обладают высокой чувствительностью и даже меньшим размером корпуса, чем предыдущие аналоговые технологии TMR. (Подробнее)

    Coto награжден серебром BEST OF SHOW на выставке Sensors Midwest!

    Coto Technology была удостоена серебряной награды Sensors Midwest Best of Show за свой недавно выпущенный магнитный датчик RedRock TMR RR121. (Подробнее)

    Продукт RedRock TMR запущен в Европе

    Ультраминиатюрные переключатели и датчики RedRock TMR были представлены в Европе на выставке Electronica Germany (Подробнее)

    NEW App Примечание!

    Критическим компонентом для хороших РЧ характеристик герконового реле являются оптимизированные провода. Прочтите о том, почему лиды так важны, в новом примечании к приложению Coto: «Форма свинца следует за функцией в конструкции РЧ реле»

    b УЗНАТЬ БОЛЬШЕ

    Toyota CH-R Service Manual - Front Fog Light Circuit

    ОПИСАНИЕ

    Главный бортовой ЭБУ (бортовой ЭБУ мультиплексной сети) управляет передними противотуманными фарами.

    ЭЛЕКТРИЧЕСКАЯ СХЕМА

    ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ

    УВЕДОМЛЕНИЕ:

    • Проверьте предохранители и лампы на наличие цепей, связанных с этой системой, прежде чем выполняя следующую процедуру.
    • Перед заменой главного ЭБУ кузова (бортового ЭБУ мультиплексной сети) см. к регистрации. * 1

      Нажмите здесь

    ПРОЦЕДУРА

    1.

    ПРОВЕРКА ОПЕРАЦИИ (ЗАДНИЕ ФАРА)

    (a) Проверьте работу задних фонарей.

    ОК:

    Задние фонари работают нормально.

    NG

    ПЕРЕЙДИТЕ К ТАБЛИЦЕ СИМПТОМОВ ПРОБЛЕМ

    ОК

    2.

    ВЫПОЛНИТЬ АКТИВНЫЙ ТЕСТ, ИСПОЛЬЗУЯ TECHSTREAM

    (a) Подключите Techstream к DLC3.

    (b) Поверните ключ зажигания в положение ON.

    (c) Включите Techstream.

    (d) Войдите в следующие меню: Body Electrical / Main Body / Active Test.

    (e) Выполните активный тест в соответствии с отображением на Techstream.

    Электрооборудование корпуса> Основной корпус> Активный тест

    Тестер Дисплей

    Элемент измерения

    Диапазон регулирования

    Диагностическая записка

    Реле передних противотуманных фар

    Передние противотуманные фары

    ВКЛ / ВЫКЛ

    Переключатель освещения в заднем положении

    Электрооборудование корпуса> Основной корпус> Активный тест

    Тестер Дисплей

    Реле передних противотуманных фар

    ОК:

    Загораются передние противотуманные фары.

    ОК

    ПЕРЕЙДИТЕ В СЛЕДУЮЩУЮ ПОДОЗРЕВАЕМУЮ ОБЛАСТЬ, ПОКАЗАННУЮ В ТАБЛИЦЕ СИМПТОМОВ ПРОБЛЕМ

    NG

    3.

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ ПЕРЕДНЕГО ПРОТИВОТУМАНА - АККУМУЛЯТОР)

    (a) Снимите реле FR FOG с двигателя No.4 блока реле в сборе.

    (b) Измерьте напряжение в соответствии со значениями в таблице ниже.

    Стандартное напряжение:

    Подключение тестера

    Состояние

    Условие

    Клемма реле 5 - масса

    Всегда

    от 11 до 14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    ОК

    4.

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВХОДНОЕ НАПРЯЖЕНИЕ РЕЛЕ ПРОТИВОТУМАННОГО ПЕРЕДАЧИ)

    (a) Измерьте напряжение в соответствии со значениями в таблице ниже.

    Стандартное напряжение:

    Подключение тестера

    Состояние

    Условие

    Клемма реле 2 - масса

    Переключатель света TAIL или HEAD

    от 11 до 14 В

    NG

    ПЕРЕЙДИТЕ К ШАГУ 9

    ОК

    (a) Осмотрите реле FR FOG.

    Нажмите здесь

    NG

    ЗАМЕНА ПЕРЕДНЕГО ПРОТИВОТУМАННОГО РЕЛЕ

    ОК

    6.

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕДНЕЕ РЕЛЕ ПРОТИВОТУМАННОГО ФАРА - ПРАВАЯ И БЛОК ПРОТИВОТУМАННОЙ ФАРА, ЛЕВ.)

    (a) Отсоедините разъем левой противотуманной фары в сборе.

    (b) Отсоедините разъем правой противотуманной фары A35.

    (c) Измерьте напряжение в соответствии со значениями в таблице ниже.

    Стандартное сопротивление:

    Подключение тестера

    Состояние

    Условие

    Клемма реле 3 - A36-2 (B)

    Всегда

    Ниже 1 Ом

    Клемма реле 3 - A35-2 (B)

    Всегда

    Ниже 1 Ом

    Клемма реле 3 или A36-2 (B) - масса

    Всегда

    10 кОм или выше

    Клемма 3 реле или A35-2 (B) - масса

    Всегда

    10 кОм или выше

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    ОК

    7.

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕДНЕЕ ПРОТИВОТУМАННОЕ РЕЛЕ - СОЕДИНЕНИЕ ПРИБОРНОЙ ПАНЕЛИ БЛОК В СБОРЕ)

    (a) Отсоедините разъем узла распределительного блока панели приборов 3A.

    (b) Измерьте напряжение в соответствии со значениями в таблице ниже.

    Стандартное сопротивление:

    Подключение тестера

    Состояние

    Условие

    Клемма реле 1 - 3A-52

    Всегда

    Ниже 1 Ом

    Клемма реле 1 или 3A-52 - масса

    Всегда

    10 кОм или выше

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    ОК

    8.

    ПРОВЕРЬТЕ СОЕДИНИТЕЛЬНЫЙ БЛОК ПРИБОРНОЙ ПАНЕЛИ

    (a) Снимите соединительный блок панели приборов.

    Нажмите здесь

    (b) Снимите главный бортовой ЭБУ (бортовой ЭБУ мультиплексной сети) с прибора. монтаж панельного соединительного блока.

    (c) Измерьте сопротивление в соответствии со значениями в таблице ниже.

    * а

    Деталь без подключенного жгута

    (Узел соединительного блока панели приборов)

    Стандартное сопротивление:

    Подключение тестера

    Состояние

    Условие

    3А-52 - МБ-7 (FFGO)

    Всегда

    Ниже 1 Ом

    ОК

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (MULTIPLEX NETWORK BODY ECU)

    NG

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПРИБОРНОЙ ПАНЕЛИ В СБОРЕ

    9.

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕДНЕЕ ПРОТИВОТУМАННОЕ РЕЛЕ - СОЕДИНЕНИЕ ПРИБОРНОЙ ПАНЕЛИ БЛОК В СБОРЕ)

    (a) Отсоедините разъем узла распределительного блока 3D панели приборов.

    (b) Измерьте напряжение в соответствии со значениями в таблице ниже.

    Стандартное сопротивление:

    Подключение тестера

    Состояние

    Условие

    Клемма реле 2 - 3Д-11

    Всегда

    Ниже 1 Ом

    Клемма реле 2 или 3D-11 - масса

    Всегда

    10 кОм или выше

    ОК

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПРИБОРНОЙ ПАНЕЛИ В СБОРЕ

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    Цепь габаритных / дневных ходовых огней
    ОПИСАНИЕ Функция габаритного света: Когда главный бортовой ЭБУ (бортовой ЭБУ мультиплексной сети) получает свет сигнал положения переключателя управления, он посылает сигнал запроса освещения т. ..
    Цепь освещения пространства для ног
    ОПИСАНИЕ Главный ЭБУ кузова (бортовой ЭБУ мультиплексной сети) управляет ножкой наружного зеркала заднего вида. огни. ЭЛЕКТРИЧЕСКАЯ СХЕМА ПРОЦЕДУРА 1. ВЫПОЛНИТЕ АКТИВНЫЙ ТЕСТ, ИСПОЛЬЗУЯ TECHSTREAM ...
    Прочие материалы:

    Toyota CH-R Service Manual> Lin Communication System: Diagnosis System
    СИСТЕМА ДИАГНОСТИКИ ОПИСАНИЕ Главный ЭБУ кузова (бортовой ЭБУ мультиплексной сети) и ЭБУ сертификации (смарт-ключ ECU в сборе) управляют системой связи LIN.Данные системы связи LIN и диагностические коды неисправностей (DTC) можно прочитать через разъем канала передачи данных. 3 (DLC3). Когда с ...

    Toyota CH-R Service Manual> Наружный ремень переднего сиденья в сборе: Утилизация
    УТИЛИЗАЦИЯ ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ ВНИМАНИЕ: Перед выполнением развертывания перед утилизацией любой части SRS проверьте и внимательно соблюдайте все применимые нормы по охране окружающей среды и опасных материалов. Предварительная утилизация развертывание можно рассматривать как обращение с опасными материалами.ПРОЦЕДУРА 1. МЕРЫ ПРЕДОСТОРОЖНОСТИ ...

    Тасмота

    Тасмота

    Инициализация поиска

      arendst / tasmota

      • Главная
      • Особенности
      • Умный дом интеграции
      • Периферийные устройства
      • Поддерживаемые устройства
      • Помогите
      • Скачать
      Тасмота

      arendst / tasmota

      • Главная
      • Около
      • Начиная
      • Обновление
      • MQTT
      • Команды
      • Шаблоны
      • Составные части
      • Модули
      • Периферийные устройства
      • WebUI
      • Особенности Особенности
        • Введение
        • блютус
        • Кнопки и переключатели
        • Глубокий сон
        • Группы устройств
        • Динамический сон
        • Устройства I2C
        • ИК-связь
        • Огни
        • OpenTherm
        • Датчики движения PIR
        • Калибровка контроля мощности
        • ШИМ Диммер
        • Протокол RF 433 МГц
        • Правила
        • Сценарии
        • Последовательный мост TCP
        • Ставни и жалюзи
        • Интерфейс интеллектуального счетчика
      .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
