Реле импульсной сигнализации РИС-Э3М — ЭТЗ Электроаппарат

Реле импульсной сигнализации типа РИС-Э3М предназначено для работы в цепях переменного тока частоты 50 Гц с напряжением до 220 В в качестве аппарата, реагирующего на изменение тока в цепях, в схемах аварийной и предупреждающей сигнализации с центральным съемом звукового сигнала, и в схемах специальной сигнализации.Реле изготавливаются в климатическом исполнении УХЛ в категории размещения 4.

Степень защиты реле 1P42 по ГОСТ 14255-69.

Реле предназначены для работы в следующих номинальных условиях:

  • высота над уровнем моря не более 1000 м;
  • температура окружающего воздуха от 1 (без выпадения росы) до 40°С;
  • относительная влажность окружающего воздуха не должна превышать 80% при температуре 25°С;
  • окружающая среда невзрывоопасная, не содержащая значительного количества агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию, не насыщенная токопроводящей пылью и водяными парами;
  • место для установки защищено от попадания воды, масла, эмульсии и т.д.;
  • отсутствии непосредственного воздействия солнечной радиации;
  • отсутствии резких толчков, ударов и сильной тряски;вибрация мест крепления реле с частотой 35 Гц при ускорении не более 10 g;
  • рабочее положения в пространстве — от горизонтального (крышкой вверх) до вертикального.

Технические данные РИС-Э3М

Номинальное напряжение переменного тока частоты 50 Гц — 220 В.

Значение импульса тока срабатывания 0,025-0,05 А.

Количество четко принимаемых сигналов — 10.

Суммарный максимальный ток импульсов во входной цепи — 0,5 А.

Разрывная способность исполнительных контактов:

  • при напряжении 220 В — 0,1 А;
  • при напряжении 24 В — 0,2 А.

Испытательное напряжение переменного тока частоты 50 Гц.

Для проверки электрической прочности изоляции — 1,5 кВ (эфф.).

Предельно допустимое превышение температуры выводов реле над температурой окружающей среды 40°С при протекании через контакты реле тока силой 0,2 А — 55°С.

Сопротивление изоляции реле:

  • в холодном состоянии не менее 10 МОм;
  • в нагретом состоянии (соответствующем нагрузке номинальным током) не менее 3 МОм;
  • после пребывания в среде с относительной влажностью 95±8% при температуре 20±5°С не менее 0,5 МОм.

Реле РП-4

Ток питания обмоток — постоянный.

Величина тока срабатывания 0,045-0,18 мА.

Рабочий ток 0,9±0,45 мА.

Время срабатывания не более 12,5 мс при I=0,91 мА.

Сопротивление обмоток по постоянному току 8500±1275 Ом.

Сопротивление электрического контакта не боле 1,5 Ом.

Сопротивление контактной цепи на стадии поставки не более 2,0 Ом.

Сопротивление изоляции между токоведущими элементами и корпусом не менее:

• в нормальных климатических условиях — 100 МОм;
• в условиях повышенной влажности — 5 МОм;
• при максимальной повышенной температуре (обмотки под током) — 100 МОм.

Испытательное напряжение переменного тока частоты 50 Гц для проверки изоляции, В (ампл.):

в нормальных климатических условиях:

  • между токоведущими элементами и корпусом — 500 В;
  • между контактами — 350 В;между обмотками — 150 В.

в условиях повышенной влажности:

  • между токоведущими элементами и корпусом — 300 В;
  • между контактами — 210 В;между обмотками — 100 В.

Примечание. Реле РП-4 является исполнительным элементом реле РИС-Э3М

Реле импульсной сигнализации типа РИС-ЭЗМ — Описание и технические характеристики реле

Реле импульсной сигнализации типа РИС-ЭЗМ
Описание и инструкция по монтажу и эксплуатации
1968 год

Реле импульсной сигнализации типа РИС-ЭЗМ применяется в схемах аварийной и предупреждающей сигнализации.
Реле предназначены для работы в энергетических установках с переменным оперативным током напряжением до 220 В, в качестве элемента многократно реагирующего на импульс тока.

Реле типа РИС-ЭЗМ применяется в установках с переменным током напряжением до 220 В. Допускается сила тока размыкания исполнительных контактов реле 0,1 А при 220 В переменного тока.
Реле типа РИС-ЭЗМ изготовляется отрегулированным на прием импульса от включения лампы 10 Вт, 220 В, при Rвх = 51 Ом.
Кроме того, реле РИС-ЭЗМ может быть использовано и при других значениях напряжения переменного тока; в этом случае в цепях сигнализации используются лампы различной мощности, при этом Rвх подбирается.
Допустимое количество сигналов, одновременно протекающее через реле, не более 10 (сумма тока = 0,5 А).
Сопротивление изоляции, измеренное между всеми закороченными контактами реле и корпусом или металлической панелью, на которой установлено реле, при температуре +20 °С, должно быть не менее 20 Мом (после 48-часового нахождения реле в воздухе с относительной влажностью до 80%).
Изоляция реле при температуре +20 °С и относительной влажности до 80% должна выдерживать в течение одной минуты испытательное напряжение 2 кВ.
Реле типа РИС-ЭЗМ предназначены для работы в сухих отапливаемых помещениях с температурой окружающего воздуха от + 10°С до +35°С с относительной влажностью до 80% и температурой +20 ±5°С.
Реле не предназначаются для работы:
а) в среде, содержащей токопроводящую пыль и газы, разрушающие металлы и изоляцию;
б) при тряске, ударах и вибрациях;
в) в местах, не защищенных от попадания брызг жидкостей;
г) во взрывоопасной среде.
В тропическом исполнении реле не изготовляются.

Содержание

I. Назначение
II. Конструкция
III. Технические данные
IV. Принцип действия реле типа РИС-ЭЗМ
V. Применение реле в различных схемах сигнализации
VI. Условия работы
VII. Комплект поставки
VIII. Формулировка заказа

Рисунок 1. Схема внутренних соединений реле типа РИС-ЭЗМ
Рисунок 2. Габаритные и установочные размеры реле типа РИС-ЭЗМ для переднего присоединения проводов
Рисунок 3. Габаритные и установочные размеры реле типа РИС-ЭЗМ для заднего присоединения проводов
Рисунок 4. Разметка отверстии на панели
Рисунок 5. Схема сигнализации, поясняющая работы реле типа РИС-Э3М
Рисунок 6. Схема сигнализации с применением реле напряжения и реле времени
Рисунок 7. Схема сигнализации на переменном оперативном токе с центральной выдержкой времени

Реле импульсной сигнализации типа РИС-Э3М — Технические описания и инструкции по эксплуатации

Реле импульсной сигнализации типа РИС-Э3М
Техническое описание и инструкция по эксплуатации
На русском языке
На английском языке
На немецком языке
На французском языке

Реле импульсной сигнализации типа РИС-ЭЗМ УХЛ4 предназначено для работы в цепях перемен­ного тока частоты 50 Гц с напряжением до 220 В в качестве аппа­рата, реагирующего на изменение тока в цепях, в схемах аварий­ной и предупреждающей сигнализации с центральным съемом звукового сигнала, и в схемах специальной сигнализации.


Рисунок 1. Принципиальная схема реле импульсной сигнализации типа РИС-ЭЗМ

Реле изготавливаются в климатическом исполнении УХЛ ка­тегории размещения 4.
Степень защиты реле IР42 по ГОСТ 14255-69. Реле предназначены для работы в следующих номинальных условиях:
высота над уровнем моря не более 1000 м;
температура окружающего воздуха от 1 (без выпадения росы) до 40°С;
относительная влажность окружающего воздуха не должна превышать 80% при температуре 25°С;
окружающая среда невзрывоопасная, не содержащая значи­тельного количества агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию, не насыщенная токопроводящей пылью и водяными парами;
место для установки защищено от попадания воды, масла, эмульсии и т. д.;

отсутствие непосредственного воздействия солнечной ра­диации;
отсутствие резких толчков, ударов и сильной тряски; вибрация мест крепления реле с частотой 35 Гц при ускорении не более 1,0 g;
рабочее    положение    в    пространстве — от    горизонтального (крышкой вверх) до вертикального.

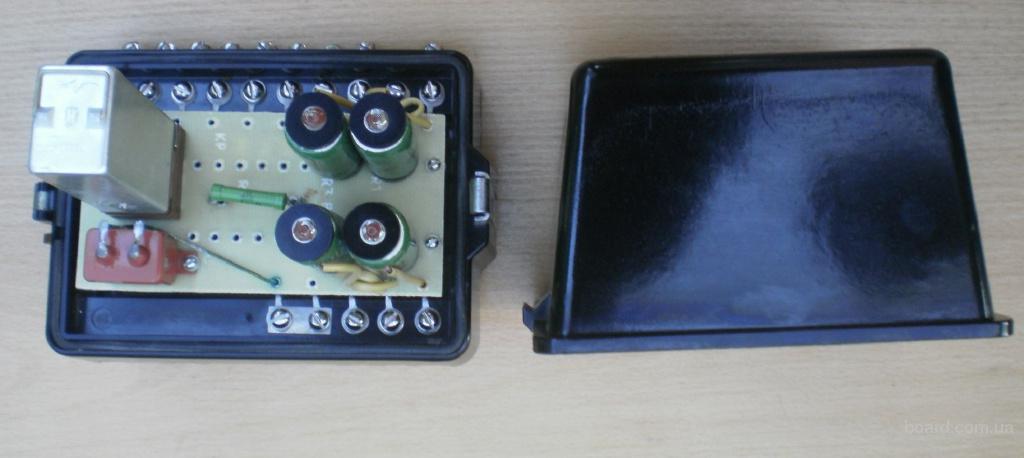

Реле смонтировано на прямоугольном пластмассовом основании и закрыто пластмассовым кожухом, на котором приведена принципиальная электрическая схема реле. Основание реле в местах прилегания кожуха снабжено уплотнительной прокладкой, предохраняющей реле от попадания пыли и влаги.
Реле РИС-ЭЗМ выполнено в двух исполнениях: переднего и заднего присоединения проводов.


Рисунок 2. Габаритные и установочные размеры реле РИС-ЭЗМ для заднего присоединения проводов

В качестве исполнительного элемента используется поляризованное двухпозиционное реле РП-4 с переключающим контактом.

При замыкании сигнальных контактов K1F-К4F какого-либо из аппаратов аварийной или предупреждающей сигнализации через входное сопротивление R1W пойдет ток. При этом на входном сопротивлении происходит нарастание напряжения и через выпрямитель V1-V4 заряд конденсатора С. Во время заряда конденсатора через обмотку поляризованного реле КР проходит импульс зарядного тока, который перебрасывает якорь реле КР из одного устойчивого положения в другое и этим замыкает цепь промежуточного реле К1Н. Включается звонок Н5.
С помощью кнопки S якорь реле КР перебрасывается в первоначальное положение, в результате чего снимается звуковой сигнал, и схема реле РИС-ЭЗМ приводится в исходное положение.
При прохождении второго импульса тока напряжение на сопротивлении R1W снова возрастает, при этом вновь происходит заряд конденсатора С, и схема работает так, как описано выше.


Рисунок 3. Схема подключения реле импульсной сигнализации типа РИС-ЭЗМ

Реле РИС-ЭЗМ может устанавливаться в вертикальной или горизонтальной плоскостях в помещении, свободном от пыли, химически активных газов, паров, испарений, осадков, которые могут вызвать коррозию, и достаточно освещенном для производства необходимых работ.
Реле выпускается предприятием в отрегулированном состоянии и после правильного размещения и монтажа дополнительной подготовки не требует.
Перед установкой реле следует проверить на отсутствие дефектов.
На крышке реле нанесены: тип реле; принципиальная электрическая схема; климатическое исполнение и категория размещения; значение импульса тока срабатывания; степень защиты.
На основании реле РИС-ЭЗМ нанесены номера выводов, дата изготовления.
При появлении неисправности в работе реле проверьте правильность монтажа, величину напряжения питающей сети, исправность встроенных в реле элементов. Вскрывать, ремонтировать, заменять элементы можно только после того, как будет установлено, что неисправность вызвана именно этим элементом.
Особенностью некоторых схем, в которых применяется реле РИС-ЭЗМ, является наличие реле напряжения К3, служащего для исключения ложной работы реле РИС-ЭЗМ при понижениях напряжения (случай короткого замыкания в сети). При понижении напряжения реле К3 разрывает цепь разряда конденсатора С.
На конденсаторе сохраняется заряд, соответствующий потенциалу до момента понижения напряжения. При восстановлении напряжения реле КЗ замыкает нормально открытый контакт и, если количество сигналов не изменилось (т. е. напряжение на входном сопротивлении осталось прежним), то подзарядка конденсатора С не происходит и поляризованное реле КР не срабатывает.


Рисунок 4. Схема применение реле РИС-ЭЗМ в схеме сигнализации на переменном оперативном токе с центральной выдержкой времени

Применение этой схемы избавляет от необходимости создавать выдержки времени в отдельных цепях сигнализации, в которых возможны кратковременные замыкания. На схеме показан контроль цепей выключателя, состоящих из последовательно включенных контактов реле повторителей включенного и отключенного положения (К10 и К20).
Схема работает следующим образом: при замыкании контакта какого-либо из реле схемы сигнализации на входном сопротивлении реле РИС-ЭЗМ1 нарастает напряжение, срабатывает поляризованное реле и, замыкая контакты 11-12, включает реле времени К4, которое после установленной выдержки времени замыкает цепь 17-17 и цепь 13-14.
При этом якорь возвращается в исходное положение и отключает реле К4. Если к этому времени сигнал не исчез, то происходит срабатывание реле РИС-ЭЗМ2, которое контактами 11-12 включит промежуточное реле К6. Реле К6, в свою очередь, включит звонок НЗ реле времени К5.
Через промежуток времени, определяющий длительность звукового сигнала, реле К5 замыкает цепь 13-14 возврата устройства в исходное положение.
Если же к моменту срабатывания реле времени К5 сигнал исчез, то реле РИС-ЭЗМ2 не включится, так как нет разности потенциалов между мостовыми схемами выпрямления обоих устройств РИС-ЭЗМ.

Содержание

1. Назначение
2. Технические данные реле РИС-Э3М
3. Устройство и работа
4. Размещение и монтаж
5. Маркирование
6. Указания мер безопасности
7. Подготовка к работе и настройка
8. Проверка технического состояния
9. Возможные неисправности и методы их устранения
10. Применение реле РИС-Э3М в различных схемах сигнализации
11. Хранение и транспортировка

Реле импульсной сигнализации Техносфера РИС-Э2М 1603001060135 — цена, отзывы, характеристики, фото

Дополнительные характеристики:

  • Коммутируемый ток контакта — 2А.
  • Диапазон рабочих температур — от-40 до +45.
  • Время срабатывая реле — не более 12.5мс.
  • Значение импульса тока срабатывания — 0.02-0.05А.
  • Способ монтажа на DIN-рейку
  • Степень защиты IP20
  • Тип тока DC
  • Номинальный ток, А 3
  • Номинальное напряжение, В 220 (230)
  • Контактная группа 1 перекидной
  • Серия РИС
  • Вес, кг 0,1
  • Габариты, мм 90x72x58
  • Количество замыкающих контактов, шт 1

Этот товар из подборок

Комплектация *

  • Реле — 1шт.
  • Паспорт — 1шт.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,20

Длина, мм: 140
Ширина, мм: 110
Высота, мм: 65

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

Отзывы о реле импульсной сигнализации Техносфера РИС-Э2М 1603001060135
