Реле на 220. Промежуточные реле на 220В: характеристики, применение и выбор

Что такое промежуточные реле на 220В. Как работают электромагнитные реле на 220 вольт. Какие бывают типы и конструкции реле 220В. Где применяются промежуточные реле 220В в электротехнике. Как правильно выбрать реле на 220 вольт.

Что такое промежуточное реле на 220В и как оно работает

Промежуточное реле на 220В — это электромеханическое коммутационное устройство, предназначенное для управления силовыми электрическими цепями. Принцип его работы основан на электромагнитном эффекте.

Основные элементы конструкции промежуточного реле на 220В:

• Электромагнитная катушка
• Подвижный якорь с контактной группой
• Неподвижные контакты
• Возвратная пружина
• Корпус

При подаче напряжения 220В на катушку реле создается магнитное поле, которое притягивает якорь. Якорь замыкает или размыкает контакты в силовой цепи. При отключении питания катушки пружина возвращает якорь в исходное положение.

Основные характеристики промежуточных реле 220В

При выборе промежуточного реле на 220В важно учитывать следующие технические параметры:

• Номинальное напряжение катушки — 220В переменного тока
• Номинальный ток контактов — от 5А до 100А и более
• Количество и тип контактов — нормально открытые, нормально закрытые, переключающие
• Быстродействие — время срабатывания и отпускания
• Электрическая прочность изоляции
• Механическая и электрическая износостойкость
• Температурный диапазон эксплуатации

Важным параметром также является мощность катушки, которая определяет энергопотребление реле в режиме удержания.

Типы и конструкции промежуточных реле на 220В

По конструктивному исполнению промежуточные реле на 220В подразделяются на несколько основных типов:

Электромагнитные реле

Классическая конструкция с подвижным якорем и электромагнитной катушкой. Отличаются простотой и надежностью. Широко применяются в промышленной автоматике.

Герконовые реле

Используют герметичные магнитоуправляемые контакты (герконы). Обладают высоким быстродействием и большим ресурсом. Применяются в слаботочных цепях.

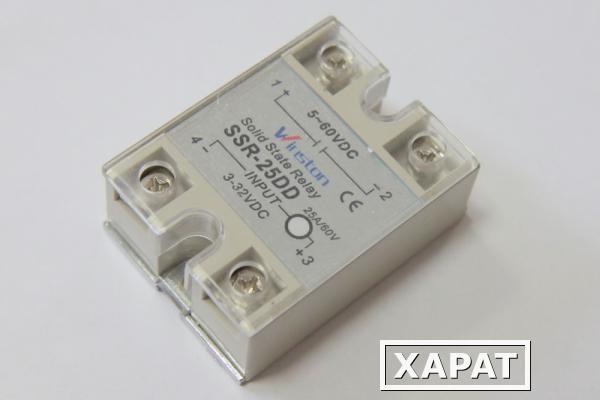

Твердотельные реле

Бесконтактные полупроводниковые реле на основе тиристоров или симисторов. Имеют высокую надежность и быстродействие. Используются для коммутации мощных нагрузок.

Области применения промежуточных реле 220В

Промежуточные реле на 220В находят широкое применение в различных отраслях:

• Системы промышленной автоматики и управления
• Электроприводы и пускорегулирующая аппаратура
• Релейная защита в энергетике
• Коммутация осветительных и нагревательных приборов
• Бытовая техника и электроника
• Системы безопасности и сигнализации

Реле позволяют управлять мощными нагрузками с помощью слаботочных цепей управления, обеспечивая гальваническую развязку силовых и управляющих цепей.

Преимущества использования промежуточных реле на 220В

Применение промежуточных реле на 220В в электрических схемах дает ряд существенных преимуществ:

• Возможность коммутации больших токов и мощностей
• Гальваническая развязка силовых и управляющих цепей
• Высокая надежность и длительный срок службы
• Устойчивость к перегрузкам и коротким замыканиям
• Простота монтажа и обслуживания
• Невысокая стоимость

Благодаря этим преимуществам промежуточные реле 220В широко используются в самых различных электротехнических устройствах и системах.

Как правильно выбрать промежуточное реле на 220В

При выборе промежуточного реле на 220В необходимо учитывать следующие факторы:

1. Напряжение и род тока коммутируемой цепи
2. Максимальный коммутируемый ток и мощность нагрузки
3. Требуемое количество и тип контактов
4. Быстродействие и частота коммутаций
5. Условия эксплуатации (температура, влажность, вибрации)
6. Габаритные размеры и способ монтажа
7. Срок службы и ресурс

Важно правильно рассчитать параметры реле с запасом по току и напряжению. Это обеспечит надежную и долговечную работу устройства.

Особенности монтажа и подключения реле 220В

При монтаже и подключении промежуточных реле на 220В следует соблюдать ряд правил:

• Реле должно устанавливаться в сухом и чистом месте
• Необходимо обеспечить хорошую вентиляцию для отвода тепла
• Подключение проводов выполнять в соответствии со схемой
• Использовать провода с сечением, соответствующим току нагрузки
• Обеспечить надежный контакт в местах соединений
• Применять дополнительную защиту от перенапряжений

Правильный монтаж и подключение реле гарантируют его надежную и безопасную эксплуатацию в течение длительного срока.

Реле 60А 220в

Описание Реле 60А 220в

Силовое реле JQX-60F с управляющей катушкой 220 вольт, с одной перекидной группой контактов до 60 ампер.Силовые мощные реле предназначены для коммутации резистивных и реактивных нагрузок. Значения максимального коммутируемого тока колеблется от 30 до 120 ампер. Используются в сочетания схем контактов 1С, 2С, 3С. Основная область применения – бытовое и промышленное оборудование. Возможность высокой электрической нагрузки обуславливает большую возможность реле. Для  силовых реле не применяются монтажные колодки они подсоединяются при помощи пайки или винтовым соединением.

Применяются в схемах автоматики для коммутации электрических цепей постоянного и переменного тока. Используются в релейных стабилизаторах сетевого напряжения: Ресанта, Кварц, Вольтрон, Энергия,Сассин, Штиль, Вольтек, Вото.

Аналог: JQX-63

Технические параметры

Размеры (мм)		45. 8 x 46 x 67
Форма контактов		1Z
Номинальная нагрузка		60A 250V AC (AC-1) 60A 24V DC (AC-1)
Напряжение питания катушки		220V АC
Напряжение срабатывания (при 25°C)		DC: ≤ 75%
Напряжение отпускания (при 25°C)		DC: ≥ 10%
Контактное сопротивление		≤50mΩ
Сопротивление изоляции		≥1000MΩ
Ресурс	электрический	104 циклов
	механический	107 циклов
Диэлектрическая прочность	между контактами	1500v rms
	между контактом и катушкой	2500v rms
Температура эксплуатации		-40°С~+60°C
Вес		160г

Размеры

Оставить отзыв о «Реле 60А 220в»

Ваши знания будут оценены пользователями сайта, если Вы авторизуетесь перед написанием отзыва.

Ваше имя:*
Заголовок:*
Оценка товара:
Достоинства:
Недостатки:
Комментарий:*
В целом Ваш отзыв:	Положительный Отрицательный

Реле электромагнитные 220V в категории «Техника и электроника»

Реле электромагнитное YJ2N-GS 5 А 220 V AC / 24 V DC с питанием катушки 24 V AC, промежуточное реле

На складе в г. Ровно

Доставка по Украине

109 грн

Купить

CNCPROM

Электромагнитное реле высокой мощности на 80 Ампер 220 Вольт JQX-62F-1Z-80A-220V на DIN рейку

Доставка из г. Одесса

580 грн

Купить

дистанционные и автоматические устройства «Эклипс»

Электромагнитное реле высокой мощности на 60 Ампер 12 Вольт JQX-58F 6 на DIN рейку

Заканчивается

Доставка по Украине

425 грн

Купить

дистанционные и автоматические устройства «Эклипс»

Реле беспроводного дистанционного управления 433 МГц 220V 10A 433 MHz Черный

На складе в г. Киев

Доставка по Украине

480 грн

408 грн

Купить

Оптовичек — Одесса

Двухканальное Wi-Fi реле с сухими контактами (питание 220 В) Ewelink (Sonoff) для ворот

На складе в г. Днепр

Доставка по Украине

360 грн

Купить

СТК Дніпро

Электромагнитное реле пускатель контактор LY2NJ катушка 220В 10А 2NO 2NC 8Pin

Доставка из г. Киев

125 грн

Купить

ultram

Реле беспроводного дистанционного управления 433 МГц 220V 10A 433 MHz Черный

На складе в г. Киев

Доставка по Украине

531 грн

398.25 грн

Купить

MyTorg

Реле беспроводного дистанционного управления 433 МГц 220V 10A Черный

На складе в г. Киев

Доставка по Украине

608 грн

486.40 грн

Купить

Big-Lavka

Промежуточное реле JZX-22F(D)/2Z с индикатором AC220V [285445] Чинт | CHINT

Под заказ

Доставка по Украине

99.42 грн/ед.

Купить

Elnik.Shop: Оптово-розничная компания

Реле контроля фаз NJYB3-15 AC220V [697034] Чинт | CHINT

Доставка из г. Киев

858.53 грн/ед.

807.02 грн/ед.

Купить

Elnik.Shop: Оптово-розничная компания

Реле контроля фаз NJYB3-15 AC220V CHINT

Доставка по Украине

772.68 грн

Купить

SHOPELEKTRO

Автомобильное реле V23134-K52-X220 90464760 Tyco

На складе в г. Днепр

Доставка по Украине

160 грн

Купить

Автозапчасти

Таймер цифровой индикация времени задержки циклический режим 220В10A 500W питание 220V реле времени

На складе в г. Кривой Рог

Доставка по Украине

299 — 305 грн

от 2 продавцов

299 грн

Купить

Интернет магазин ARDU.NET

Беспроводного дистанционного управления 433 МГц 220V 10A с пультом Реле Черный

На складе в г. Киев

Доставка по Украине

554 грн

443.20 грн

Купить

ZAKYPKA — Интернет магазин

Реле промежуточное LY3 (АС 220 V) АСКО-УКРЕМ [A0090070004]

На складе в г. Киев

Доставка по Украине

221.70 грн

210.62 грн

Купить

ЕЛЕКТРОНОМ

Смотрите также

Реле промежуточное LY4 (АС 220 V) АСКО-УКРЕМ [A0090070006]

На складе в г. Киев

Доставка по Украине

228. 13 грн

216.72 грн

Купить

ЕЛЕКТРОНОМ

Промежуточное реле МK2P (AC 220 V) АСКО-УКРЕМ [A0090010001]

На складе в г. Киев

Доставка по Украине

122.69 грн

116.56 грн

Купить

ЕЛЕКТРОНОМ

Промежуточное реле МK3P (AC 220 V) АСКО-УКРЕМ [A0090010003]

На складе в г. Киев

Доставка по Украине

125.47 грн

119.20 грн

Купить

ЕЛЕКТРОНОМ

Промежуточное реле МY2 (AC 220 V) АСКО-УКРЕМ [A0090010005]

На складе в г. Киев

Доставка по Украине

97.57 грн

92.69 грн

Купить

ЕЛЕКТРОНОМ

Однофазное реле контроля напряжения FRV11 220V, 50/60Hz

Доставка по Украине

745 грн

Купить

ЭЛЕКТРОЛИК

Электромагнитное реле Renault Magnum 24V 50A G.CARTIER

На складе

Доставка по Украине

380 грн

Купить

Магазин «Лагода АЗ»

Реле электромагнитное Finder 6A 24V DC 34. 51.7.024.0010

На складе

Доставка по Украине

168.50 грн

Купить

Мастер-Ключ

Реле электромагнитное 6A 60V DC Finder 34.51.7.060.0010 ультратонкое

На складе

Доставка по Украине

292 грн

Купить

Мастер-Ключ

WiFi модуль реле Sonoff выключатель для умного дома 220V 7A

Доставка по Украине

355 — 460 грн

от 4 продавцов

708 грн

460 грн

Купить

EuroMagaz

Беспроводное реле выключателя 10 А 220V

На складе в г. Киев

Доставка по Украине

195.01 грн

Купить

Укрстена

Промежуточное электромагнитное коммутационное реле MY4NJ с розеточным разъемом 220В 5A на 4 группы

Доставка по Украине

156 грн

Купить

«ДОСТУПНИЙ»

Тепловое реле для электромагнитного пускателя SIGMA STRP220 / 120-180 A

На складе в г. Киев

Доставка по Украине

3 982 грн

Купить

Principal Elektrik

Тепловое реле для электромагнитного пускателя SIGMA STRP220 / 160-240 A

На складе в г. Киев

Доставка по Украине

4 146 грн

Купить

Principal Elektrik

Терморегулятор цифровой, термостат с реле W3230 220v

На складе в г. Кропивницкий

Доставка по Украине

190 грн

Купить

Sxemki.com

Обзор продуктов | Шнайдер Электрик

• Жилой сектор и малый бизнес

• Автоматизация и управление зданием

• Низковольтные изделия и системы

• se.com/ww/en/work/products/solar/»>

  Аккумулятор солнечной энергии и энергии

• Доступ к энергии

• Распределение среднего напряжения и автоматизация сети

• Критическая мощность, охлаждение и стойки

• se.com/ww/en/work/products/industrial-automation-control/»>

  Промышленная автоматизация и управление

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

• Диапазоны: 77

• Диапазоны: 57

• Диапазоны: 39

• Ассортимент: 24

  Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений. Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной…

• Диапазоны: 33

• Диапазоны: 57

• Диапазоны: 27

  Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем. Начиная от компактных предварительно спроектированных систем и заканчивая комплексными решениями, спроектированными по индивидуальному заказу…

• Диапазоны: 34

  Являясь крупнейшей в мире линейкой контакторов, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…

Ртутное реле, ртутное реле, нормально разомкнутое, однополюсное, 100 А, катушка 220 В переменного тока

Артикул: 100NO-220A

Ртутные поршневые реле разработаны и изготовлены для удовлетворения самых строгих требований промышленности. Они завоевали свое высокое место в области электротехники, выполняя тяжелую и сложную работу, которую обычное оборудование могло бы в лучшем случае выполнять неуверенно. Они доказали свою способность выдерживать самые неблагоприятные условия температуры, пыли и влаги во всех видах применения.

Нормально разомкнутые контакторы на 100 ампер разработаны и изготовлены в соответствии со спецификациями высокого качества, и эти контакторы обычно используются в различных системах отопления, освещения и многих других промышленных приложениях, включая высоковольтные нагрузки ультрафиолетового типа. Контакты заключены в герметичные трубки из нержавеющей стали, что обеспечивает надежное переключение для миллионов операций. MDI производит этот контактор с 1975 года. Он доступен в одно-, двух-, трех- и четырехполюсных моделях.

100NO-220A (резистивный) Спекцинт

100NO-220AH (Gen Pacle) Спекша

Производитель: Реле и переключатели MDI

Вес: 1,25 LB

. Квант : .

Доставка: Доставка в течение 3-5 рабочих дней

---

Пожалуйста, используйте форму «Запросить цену»

---

Нажмите, чтобы увеличить

• Данные катушки
  • 1400 Ом
  • 73 мА
  • 16,1 ВА
  • 7,5 Вт
• Катушка: 208/240 В 50/60 Гц
  • Контакты:
    • 100 А при 240 В переменного тока, резистивный или универсальный
    • 80 А при 480 В переменного тока, резистивный или общего назначения
    • Характеристики крутящего момента
      • Винты катушки: 7 дюйм-фунт
      • Винты клемм:  45 дюйм-фунт
      • Клеммы катушки: Винты с головкой под шпильку #6
        • Клеммы нагрузки: 2–8 AWG компрессионного типа
        • Контактное сопротивление: 0,001 Ом
          • После цикла под нагрузкой
        • Время работы: 50 миллисекунд
        • Время выпуска:  80 миллисекунд
        • Диэлектрическая стойкость: 2500 В переменного тока, среднеквадратичное значение
          • Долговечность: миллионов циклов
          • Диапазон температур: от -35°C до 85°C
          • 100НОХ
          • Резистивный по переменному току
            • 240 В переменного тока при 100 А
            • 480 В переменного тока при 80 А
            • 600 В переменного тока при 70 А
          • Переменный ток, индуктивный
            (PF 0,4 или выше)
            • 120 В переменного тока при 100 А
            • 240 В переменного тока при 100 А
          • Общего назначения
            (P. F. 0,7 или выше)
            • НЗ 240 В переменного тока при 80 А
            • НО(H)  240 В перем. тока при 100 А
            • 480 В переменного тока при 80 А
          • Резистивный нагрев постоянным током
            • 48 В постоянного тока при 100 А
            • 125 В постоянного тока при 50 А
            • 250 В постоянного тока при 30 А
          • Вольфрамовая лампа
            • 120 В переменного тока при 100 А
          • Моторные нагрузки
            • Однофазный
              • 120 В переменного тока при 7,5 л.с.
              • 240 В переменного тока при 10 л.с.
            • Трехфазный
              • 240 В переменного тока при 15 л.с.
              • 480 В переменного тока при 20 л.с.
          • Только 100НО
          • Резистивный по переменному току
            • 240 В переменного тока при 100 А
            • 480 В переменного тока при 80 А
            • 600 В переменного тока при 70 А
          • Вольфрамовая лампа
            • 120 В переменного тока при 100 А
          • Моторные нагрузки
            • Однофазный
              • Не рекомендуется

          ---

          MDI Inc.

          Наша компания!

          Mercury Displacement Industries Incorporated, более известная в отрасли, которую мы обслуживаем, как MDI, была зарегистрирована в Мичигане в 1975 году. Основной линией продукции являются компоненты распределительных устройств, включая контакторы ртутного типа, переключатели наклона и поплавковые регуляторы уровня жидкости.
          Контакторы рассчитаны на ток от 30 до 100 ампер и обычно используются в различных системах отопления, освещения и многих других промышленных приложениях, включая нагрузки ультрафиолетового типа с высоким напряжением. Контакты заключены в герметичные трубки из нержавеющей стали, что обеспечивает надежное переключение для миллионов операций. Все базовые блоки одобрены UL, CSA и CE.
          Поплавки контроля уровня жидкости изготавливаются с механическими или ртутными выключателями. Материал поплавка — ударопрочный полистирол для обычной сигнализации, дренажных насосов или систем водоснабжения, для сточных вод, 1 или 2 л.с. или высокая температура, требования 86°C (186°F) Акрилонитрил-бутадиен-стирол, (ABS) поплавковый материал предоставляется.
          В MDI работает от 40 до 50 сотрудников, и она продает продукцию через дистрибьюторов, представителей или напрямую OEM-клиентам по всему миру.

          Политика качества MDI
          Политика MDI заключается в производстве и продаже продукции отличного качества, долговечности и надежности. Эта политика подчеркивает важность репутации продукта и удовлетворенности клиентов для успеха нашего бизнеса. Команда MDI без исключения стремится к постоянному улучшению качества и стоимости, а также к производительности и эффективности производства.

          С 1975 г.
          Качество MDI — Долговечность — Надежность

          • Бесплатная доставка при заказе на сумму более 150 долларов США (могут применяться некоторые ограничения)
          • Специальные цены на большие партии
          • Удовлетворенность клиентов — наш приоритет №1
          • Ознакомьтесь с нашими каталогами
            Электрика и канализация
          • Нужен заказ? Используйте форму ниже.

          Позвоните нам по бесплатному номеру: (800) 634-4077

          Запросите предложение

          Альтернативы без ртути

          ОБЩИЕ СВЕДЕНИЯ
          При изготовлении выключателей используется вся забота, необходимая для изготовления высококачественных инструментов. Все детали переключателя проходят специальную очистку, а загрязнение предотвращается использованием пинцета, перчаток и т. д. при сборке. 9Контакторы 0241 герметично закрыты высококачественными стеклянными металлическими уплотнениями.
          Трубка из нержавеющей стали полностью герметизирована высококачественной эпоксидной смолой, одобренной UL, для предотвращения повреждения влагой и пробоя напряжения через защитное покрытие.
          Катушки намотаны на компактные нейлоновые бобины и запрессованы в металлическую трубку, чтобы обеспечить минимальные потери мощности. Это позволяет снизить мощность катушки, необходимую для приведения в действие контактора. Это также позволяет блокам выдерживать высокие нагрузки с минимальным ухудшением характеристик из-за более высоких температур окружающей среды.
          Инертные газы внутри предотвращают чрезмерное искрение между ртутью и электродами, что позволяет устройству работать в течение миллионов циклов с очень низким контактным сопротивлением и минимальным износом внутренних частей.
          Доступны со всеми стандартными напряжениями катушки, в одно-, двух- и трехполюсном исполнении. Другие напряжения катушки доступны по запросу.
          В многополюсных устройствах каждая трубка приводится в действие собственной катушкой. Это устраняет колебания втягивания между контактными трубками, обеспечивая стабильное переключение.

          РТУТЬ-МЕТАЛЛИЧЕСКИЙ КОНТАКТОР
          Клеммы нагрузки изолированы друг от друга стеклом в герметике. «Узел плунжера», включающий керамический изолятор, магнитную втулку и сопутствующие детали, плавает в ртутной ванне. Когда на катушку подается питание, вызывающее магнитное поле, узел плунжера втягивается в ртутную ванну, которая, в свою очередь, смещается и перемещается вверх, чтобы вступить в контакт с электродом, замыкая цепь между верхней и нижней клеммами нагрузки, которая подключена к банка из нержавеющей стали. Для постоянного режима работы вместо буферной пружины используется возвратная пружина.

          ТРЕБУЕТСЯ НАДЛЕЖАЩИЙ ПРЕДОХРАНИТЕЛЬ
          В то время как контакторы MDI очень хорошо справляются с высокими пусковыми токами, такими как ламповые нагрузки, ртутные контакторы чувствительны к повреждениям токами короткого замыкания и должны быть снабжены предохранителями для минимизации токов короткого замыкания.
