Для чего нужно реле напряжения в доме. Какие бывают виды реле напряжения. Как правильно выбрать реле напряжения для защиты электроприборов. Чем отличается реле напряжения от стабилизатора. Преимущества и недостатки использования реле напряжения.
Назначение и принцип работы реле напряжения
Реле напряжения — это устройство, предназначенное для защиты электроприборов от перепадов напряжения в электросети. Его основная задача — отключать питание при выходе напряжения за допустимые пределы.
Принцип работы реле напряжения заключается в следующем:
- Устройство постоянно измеряет напряжение в сети
- При выходе напряжения за установленные пороги (например, ниже 180В или выше 250В) реле размыкает цепь
- После нормализации напряжения реле с задержкой снова подает питание
Таким образом, реле напряжения защищает подключенные электроприборы от скачков напряжения, которые могут привести к их поломке.
Виды реле напряжения
Реле напряжения бывают следующих основных видов:
- По способу монтажа:
- На DIN-рейку в электрощит
- В розетку
- Переносные
- По количеству фаз:
- Однофазные
- Трехфазные
- По типу контролируемого напряжения:
- Для сетей переменного тока
- Для сетей постоянного тока
Наиболее распространены однофазные реле для монтажа на DIN-рейку, которые устанавливаются в электрощите квартиры или дома.
Как выбрать реле напряжения для дома
При выборе реле напряжения для защиты электропроводки и приборов в доме нужно учитывать следующие параметры:
- Максимальный ток нагрузки — должен соответствовать вводному автомату
- Диапазон рабочих напряжений — обычно 160-280В
- Время срабатывания — чем меньше, тем лучше защита
- Задержка включения — оптимально 5-10 минут
- Наличие индикации режимов работы
- Возможность настройки порогов срабатывания
Также важно выбирать реле проверенных производителей с хорошими отзывами. Популярные марки — ZUBR, Novatek, Digitop, EKF и другие.
Преимущества использования реле напряжения
Установка реле напряжения в доме или квартире дает следующие преимущества:
- Защита электроприборов от перепадов напряжения и выхода из строя
- Продление срока службы бытовой техники
- Предотвращение пожаров из-за скачков напряжения
- Автоматическое отключение при аварийных ситуациях в электросети
- Возможность настройки параметров срабатывания под конкретные условия
Благодаря этим преимуществам реле напряжения становится все более популярным устройством защиты в частных домах и квартирах.
Недостатки реле напряжения
Несмотря на очевидные плюсы, у реле напряжения есть и некоторые недостатки:
- Не стабилизирует напряжение, а только отключает питание
- При частых отклонениях напряжения в сети может часто отключать электричество
- Требует правильной настройки порогов срабатывания
- Имеет ограничение по максимальному току нагрузки
- Может выйти из строя при сильных скачках напряжения
Поэтому в некоторых случаях более эффективным решением может быть установка стабилизатора напряжения.
Реле напряжения vs стабилизатор: что выбрать
Реле напряжения и стабилизатор — это разные устройства защиты от перепадов напряжения. Чем они отличаются?
| Параметр | Реле напряжения | Стабилизатор |
|---|---|---|
| Принцип действия | Отключает питание | Выравнивает напряжение |
| Защита от перепадов | Есть | Есть |
| Стабилизация напряжения | Нет | Есть |
| Габариты | Компактные | Крупногабаритные |
| Стоимость | Низкая | Высокая |
Выбор между реле и стабилизатором зависит от конкретных условий электросети. При частых небольших колебаниях лучше поставить стабилизатор. При редких, но сильных скачках оптимальным будет реле напряжения.
Установка и подключение реле напряжения

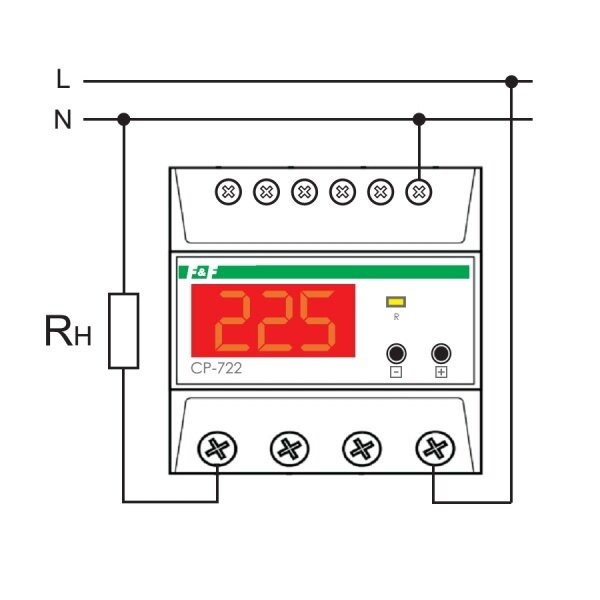

Установка реле напряжения в электрощите производится по следующей схеме:
- Обесточить электрощит
- Установить реле на DIN-рейку
- Подключить входные клеммы к вводному автомату
- Выходные клеммы соединить с групповыми автоматами
- Подключить нулевой и заземляющий провода
- Настроить пороги срабатывания
- Включить питание и проверить работу
Важно соблюдать правила электробезопасности и при необходимости обратиться к квалифицированному электрику для монтажа.
Заключение
Реле напряжения — это эффективное и доступное средство защиты электроприборов от перепадов напряжения в сети. При правильном выборе и установке оно поможет предотвратить поломки техники и продлить срок ее службы. Однако в некоторых случаях может потребоваться более мощная защита в виде стабилизатора напряжения.
Реле напряжения. Виды и работа. Применение и устройство
Чтобы защитить от поломок бытовую технику от скачков и перепадов напряжения, применяют прибор, который называется реле напряжения (РН). Это устройство поддерживает напряжение электрической сети в номинальном режиме. Прибор имеет свои особенности и способ подключения.
Как устроено реле напряжения и принцип его действия
Принципиальная схема действия РН заключается в недопущении возникновения излишнего или недостаточного сетевого напряжения питания. Чтобы понять причину необходимости установки РН, назовем некоторые способствующие причины:
- При обрыве проводов линии питания частных домов, возможен перепад напряжения сети на 160 вольт выше нормы, что обуславливает выход из строя незащищенных электроприборов, которые быстро сгорают и становятся неисправными.
- В ненастную погоду, либо по другим обстоятельствам отключение провода нейтрали приводит к увеличению нагрузки и неисправностям бытовой и другой техники.
- При большой протяженности линии сети питания от трансформатора, напряжение уменьшается до значения, ниже критического, что негативно отражается на электрических устройствах, подключенных к этой линии.
- При запуске мощного электроустройства происходит перегрузка фазы, напряжение падает, возможны проблемы с приборами, подключенными к сети.
Реле напряжения включает в себя микросхему, которая следит за величиной напряжения в сети. Если напряжение повышается или снижается, то от микросхемы поступает сигнал на электромагнитное реле, которое быстро включает аппарат, выравнивающий напряжение.
Рабочий интервал РН 100-400 В. Во время грозовой погоды разряд молнии создает превышение этих пределов, поэтому нельзя включать электрические устройства во время грозы с молнией, реле напряжения не справится с этой задачей. Для этого существуют приборы, ограничивающие напряжение.
РН состоит из силовой и электронной частей. Электронная часть занимается контролем напряжения, силовая часть распределяет нагрузки.
Главной частью РН является микропроцессор. РН с микропроцессором превосходит по своим параметрам другие типы реле, так как производит плавную регулировку напряжения.
Основным параметром РН служит его быстродействие. Предел срабатывания настраивается потенциометром. Принцип действия этого прибора отличается от работы стабилизатора. При перепадах напряжения сети реле производит отключения участков, не достигших нормы напряжения, а стабилизаторы работают по всей сети равномерно. При возникшей аварии с задачей лучше справится РН, оно произведет отключение участков, на которых произошла авария.
Где применяются РН и их достоинстваЧтобы предотвратить перегрузки электрических приборов во время скачков напряжения в сети питания, применяют РН. Такими приборами могут быть котел отопления, бойлер, холодильник и другие приборы.
Широкая область использования РН обуславливается множеством приборов во всех областях жизни человека, во многих учреждениях и организациях.
Места применения реле напряжения:
- Защита сетей с 1-й и 3-мя фазами.
- Защита фаз сети от перекоса, слипания, обрыва.
- Блокировка неправильного порядка действия фаз.
- Защита электрооборудования от неисправностей.
- Применение в эксплуатации приборов с длительным периодом перехода.
- В устройствах с нагруженным электромотором.
- В спецустановках с требованием качества сети питания (полные фазы, качественное напряжение).
- Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах.
- В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящие электроприборы от неисправностей.
- На заводах и фабриках, для бесперебойной и безаварийной работы по выполнению технологических процессов.
- Применение при любых температурных условиях, внутри и снаружи помещений (интервал температур -20 +40 градусов).
- Множество модификаций реле обуславливает выбор прибора по финансовым возможностям и функциям устройства.
- Реле защищает дорогостоящее оборудование от излишнего и недостающего напряжения, от возникновения неисправностей.
- Большой ассортимент моделей и изготовителей реле дает возможность покупателю выбрать прибор по индивидуальным запросам.
- Установка прибора не требует высокой квалификации, вызов электромонтера не потребуется.
- Приборы имеют оригинальный внешний вид, при установке в помещении легко впишутся в интерьер.
- При работе реле во время возникновения перепадов в сети питания освещение работает нормально, без видимых изменений светового потока.
- Реле исключает из схемы сети участки, которые повредились во время аварии или грозы.
По типу подключения реле делятся:
- В форме корпуса с вилкой и розеткой.
- По типу удлинителя.
- С монтажом на рейку DIN.
Первый тип реле выполнен с вилкой, которая втыкается в обычную розетку, не вызывает никаких трудностей.
Этот прибор защищает несколько потребителей, питающихся от него. Управляющим элементом служит микроконтроллер, анализирующий напряжение питания. Текущее напряжение выдается на цифровой экран. Силовым элементом отключения и регулирования служит электромагнитное реле. На корпусе есть кнопки, которые дают возможность регулировать интервал напряжения и отключать питание.
Реле контроля напряжения в виде удлинителя подобно первому типу. Отличие заключается в том, что в удлинителе есть несколько розеток, под защитой оказывается несколько включенных устройств.

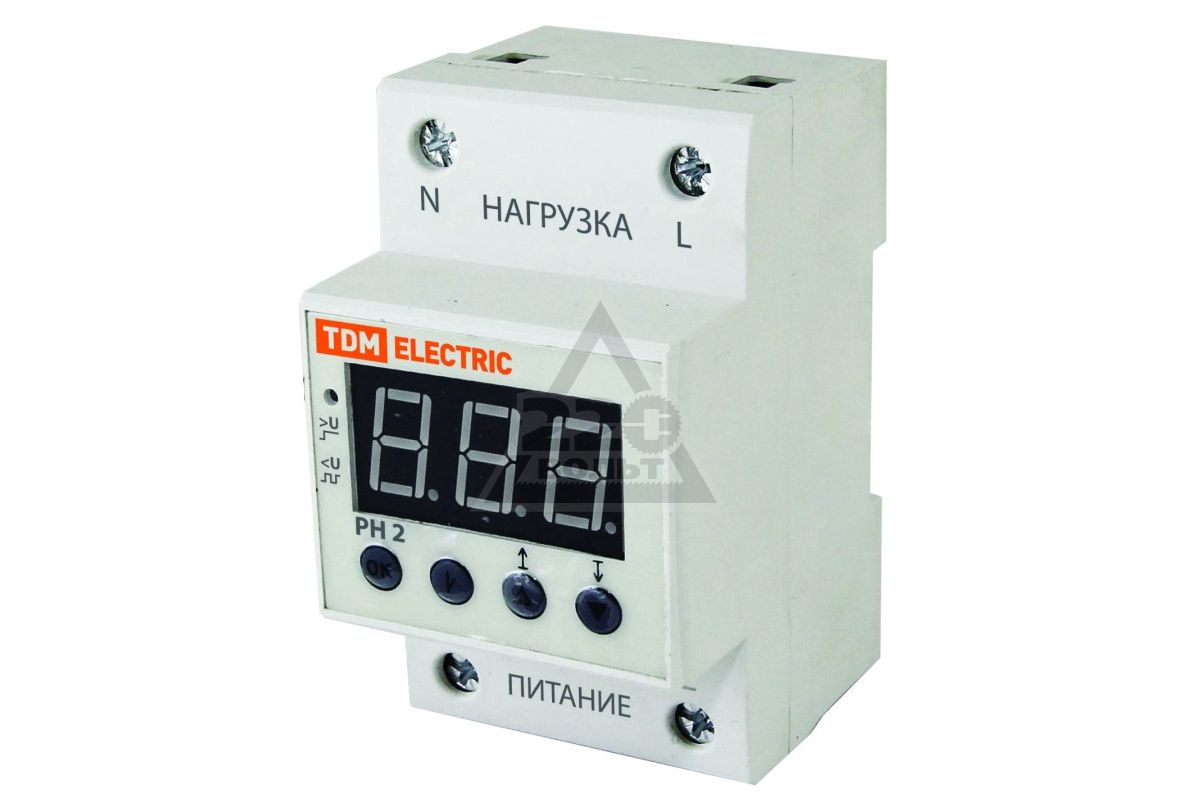

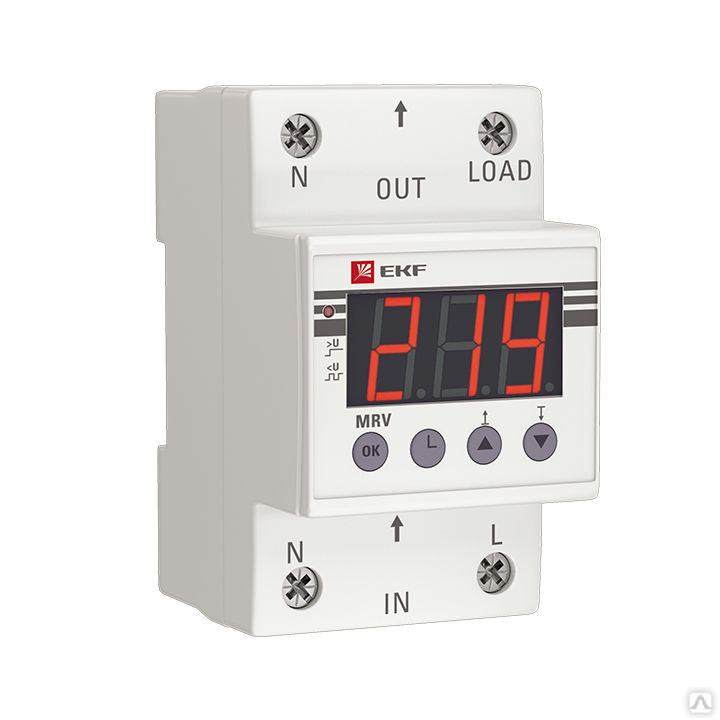

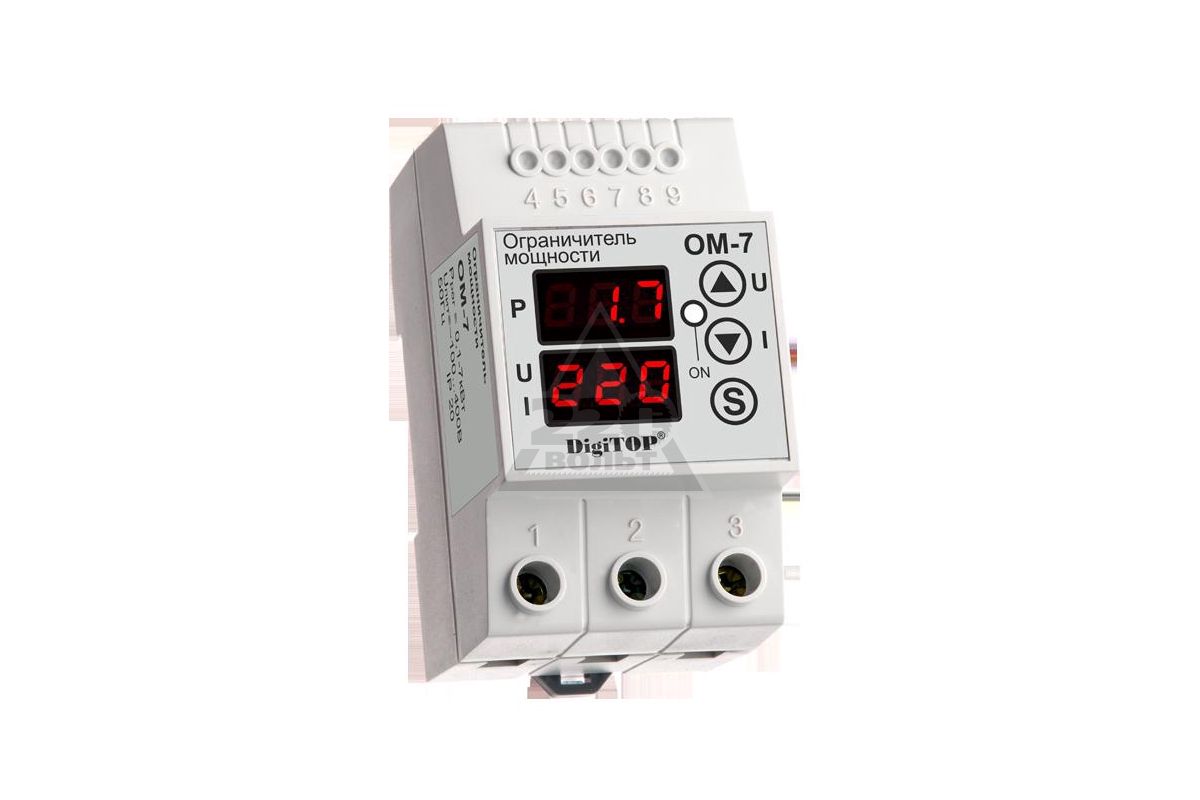

Третий тип реле устанавливается в распределительный шкаф на DIN рейку. Это более функциональное устройство, позволяющее защитить от перепадов напряжения квартиру или дом. В приборе имеется несколько дополнительных настроек и опций, несколько режимов эксплуатации.
По типу нагрузки реле делятся:
- 1-фазное.
- 3-фазное.
Для защиты трехфазных электромоторов и установок применяют приборы первого типа.
Они защищают компрессоры, холодильники, кондиционеры и другие устройства с приводом от электромотора.
В помещениях, имеющих подводку сети питания на трех фазах, применяются также 3-фазные реле. Если отключится одна фаза, то остальные две отключатся с помощью реле. При небольших перекосах фаз, перепадах, скачках напряжения реле сразу сработает. Если на одной фазе будет 220 В, а на другой 210, то все фазы мгновенно обесточатся, хотя это не является причиной для отключения, такое напряжение не выведет из строя электроприборы.
Если в помещении имеются три фазы питания входа, то целесообразно будет монтировать отдельные реле защиты на каждую фазу. Во время выбора реле 1-фазного типа необходимо обращать внимание на то, что на корпусе прибора указана пропускная мощность, при которой цепь не размыкается. Поэтому, при выборе следует делать поправку на несколько ампер выше мощности сети питания.
Как выбрать тип РН- Для приобретения реле лучше обратиться в магазин, специализирующийся на реализации приборов такого типа, в магазине вас проконсультируют о безопасной эксплуатации прибора, оформят гарантию.
- Стоимость реле зависит от факторов:
— Тип прибора, реечный тип стоит дороже, с удлинителем – средняя цена, в виде розетки – самый дешевый.
— Изготовитель, импортные реле стоят дороже, отечественные более доступны в цене.
— Вспомогательные опции, наличие авторегулировок, ручных настроек.
— Внешнее оформление, наличие разных цветов, красивый вид предполагают выше стоимость прибора. - Если решили приобретать 1-фазное реле, определите мощность прибора. Реле бытовые имеют силовые контакты на 100 А. Желательно повысить мощность реле на 25%, и с учетом этого результата выбрать покупку.
- 3-фазные реле выбрать проще, так как они изготавливаются на одну силу тока в 16 А.
- Перед приобретением прочитайте инструкцию, проверьте талон на гарантию, проверьте на соответствие характеристики устройства, материал корпуса, эксплуатационные температуры.
- Перед монтажом сначала установить автоматический выключатель для аварийного отключения сети, если оно не соответствует норме.
- Предпочтительно наличие на корпусе реле дисплея, показывающего параметры.
- Если купили розеточные типы реле, то подключите к нему дорогостоящие двигатели.
- Необходимо обратить внимание на негорючесть корпуса реле, лучше, если материалом его будет поликарбонат.
- Опция контроля времени сработки реле желательна в составе.
- Блокировка от перегрева, определение мощности сети питания дает возможность реле выполнять свои функции качественнее.
Перед установкой реле следует определить, если необходимость в монтаже такого устройства. Если ваша сеть питания имеет напряжение 150-180 В, то электроприборы не смогут проработать весь срок службы, определенный изготовителем. В вашем случае реле не окажет помощи, потому что будет отключать снабжение питанием, электроприборы будут постоянно отключаться. Для этой ситуации лучше поставить стабилизатор.
Если в электрической сети частые перепады и скачки напряжения, пропадания фаз, то реле необходимо.
Для монтажа реле необходимо иметь:
- Реле.
- Кусок провода сечением 0,5 мм2.
- Рейка для монтажа автоматического выключателя.
- Саморезы.
- Плоскогубцы с изолированными ручками.
- Индикатор напряжения.
- Отвертка.
Перед началом установки обесточьте сеть питания, отключите автоматы входа напряжения. Возле автоматов закрепите на стене DIN рейку с помощью саморезов и отвертки. Реле легко защелкивается на рейке с помощью специального механизма, расположенного сзади.
На автомате входа индикатором найдите фазу. Разрежьте входной провод в месте входа. Один конец подключается к контакту входа, второй к контакту выхода. Возьмите провод, соедините его с нулем автомата, второй конец подсоедините к РН на клемму нуля.
Включите сеть питания, проконтролируйте работу реле. Самая простая схема – розеточного типа. Такое устройство втыкается в розетку, вилка электроприбора втыкается в розеточное гнездо реле.
Вводной автомат– обязательный элемент защиты реле напряжения, ставится рядом с реле напряжения.
Значение номинала автомата выбирается на одну ступень ниже номинала реле.
Если ток реле выше 65 А, то лучше применить устройство вспомогательного пуска, во избежание частых сработок реле.
Похожие темы:
Реле напряжения или стабилизатор что лучше
Каждый кто задавался вопросом, как же защитить свое оборудование от перепадов напряжения и некачественной эл.энергии в сети, перед походом в магазин сталкивался с проблемой — а что лучше всего выбрать, реле напряжения или стабилизатор?
Прежде чем делать такой выбор в первую очередь вам нужно определиться, что вы хотите стабилизировать — напряжение во всем доме, или защитить какие-то отдельные дорогостоящие приборы (компьютер, led телевизор, холодильник). То есть фактически решить, покупать вам оборудование для подключения к электрощитку или просто в розетку.
Если вариант защиты всего оборудования в доме преобладает, то остановиться можно на таких вот реле:
или стабилизаторах с клеммным подключением:
Чтобы установить и подключить подобные реле и стабилизаторы напряжения понадобятся определенные знания или помощь профессиональных электриков.
Когда речь идет о том, чтобы защитить от перенапряжения только холодильник или телевизор, то выбирайте простой розеточный вариант реле и стабилизатора. Подробно о их настройке и работе можно прочесть в статьях Реле напряжения в розетку и Виды стабилизаторов напряжения.Никаких проводов у них нет, а все подключение происходит через привычную нам розетку и вилку.
Отличия реле напряжения от стабилизатора
В чем же заключается принципиальная разница между реле и стабилизатором? Стабилизатор напряжения — это аппарат предназначенный для выравнивания входного напряжения до стандартной величины в 220 вольт. Он также как и реле имеет предельные максимальный и минимальные пороги. То есть при определенном повышенном напряжении, когда его уже невозможно выровнять, он отключается и перестает выдавать на выходе напряжение вообще.
Но все же главное его отличие от реле именно и заключается в том, что он стабилизирует напряжение до нужных параметров, поднимая или опуская его в зависимости от ситуации.
А реле напряжения никоим образом его не изменяет и не корректирует.
Оно лишь контролирует напряжение в заданных вами или заводскими установками параметрах.
Пределы срабатывания
Обычно выставляются пределы от 195 до 245 Вольт. И пока напряжение не выйдет за эти границы, реле будет исправно работать.
Например, если на входе в дом у вас будет 196 Вольт, то и в розетках после реле также будет 196 Вольт. А используя стабилизатор вы будете всегда иметь полноценные 220В.
И только после превышения напряжения этих величин (меньше 195В), реле отключится и обесточит аппаратуру, тем самым защитив ее от выхода из строя. Как только напряжение станет 195В, после определенной задержки времени, которую вы сами выбираете в настройках, реле включится и вновь подаст эти самые 195В в розетку.
Стоит напряжению буквально через 1 секунду опять упасть до нижнего предела, все повторится заново. То же самое происходит при изменении по верхнему пределу. Выставляете 245В, напряжение подскакивает до 250В — реле отключается и включается только после его нормализации.
Еще раз повторяю — пределы в большинстве марок реле вы выставляете самостоятельно. У каждого производителя они разные. Более подробно с ними можно ознакомиться в статье — Реле напряжения 220в для дома
Как вы понимаете, если у вас такие скачки напряжения происходят очень часто, и вы решили защититься от них с помощью реле — все это время вы попросту будете сидеть без света. Такова цена вашей защиты.
Поэтому в таких случаях лучше всего вместо реле контроля напряжения ставить стабилизатор.
Если же вы хотите просто перестраховаться и у вас проблем со светом практически нет, или они бывают не часто — тогда выбирайте установку реле напряжения. Это будет гораздо экономичный и более выгодный вариант. Разница в ценах реле и стабилизаторов очень существенна.
Замер напряжения перед выбором
В целом реле напряжения — это бюджетный вариант, и они на сегодняшний день, по-хорошему должны стоять в каждой квартире. Просто верхние и нижние пороги для нечастых срабатываний нужно задавать грамотно.
А для этого необходимо по крайней мере иметь мультиметр и опытным путем замерить входное напряжение в пиковые часы нагрузки.
Желательно сделать три замера — утром, вечером и ночью. И уже после этого исходя из результатов, устанавливать пороги срабатывания реле.
Если же замеры показывают, что напряжение у вас не скачет, но зато стабильно низкое 190В или наоборот высокое 260В и более, то вас спасет только стабилизатор напряжения.
Любой нормальный человек побоится выставлять такие пороги срабатывания на реле без наличия какой-либо другой защиты, и продолжать пользоваться электроэнергией при таких неудовлетворительных показателях.
Сравнение преимуществ и недостатков реле и стабилизатора
Все преимущества и недостатки выбора реле напряжения или стабилизатора можно свести в одну таблицу. Воспользовавшись ей и взвесив все за и против, можно легко определиться с правильным выбором того, что подойдет в вашем конкретном случае:
| Параметры сравнения | Стабилизатор напряжения | Реле контроля напряжения |
|---|---|---|
Потребление эл. | Да | Нет |
| Выравнивание напряжения до 220В | Да | Нет |
| Работоспособность приборов, если на входе от 160В до 260В | Да | Нет |
| Габариты | Большие | Малые |
| Цена | От 5000р и выше | До 3000р |
| Зависимость работоспособности от внешних условий | Да | Нет |
| Чувствительность к помехам | Да | Нет |
| Быстродействие при скачках | Низкая | Высокая |
| Шум при работе | Есть | Нет |
Ну а вообще грубо говоря, нет какого-то универсального способа применения того или иного устройства, который дал бы 100% результат и удовлетворил все ваши потребности в защите от перекосов напряжений. Поэтому максимальную защиту может обеспечить только совместное применение реле напряжения и стабилизаторов.
Ознакомиться с текущими цена на стабилизаторы и подобрать себе необходимый вариант можно здесь.
Статьи по теме
Реле контроля напряжения Зубр, зачем его устанавливать.
Не каждый из нас задумывается о том, что такое реле напряжения и зачем его устанавливать. Но сделать это необходимо до того как придется ликвидировать последствия от неконтролируемых скачков напряжения в сети.
РЕЛЕ НАПРЯЖЕНИЯ ZUBR применяется для защиты электрооборудования от отклонений напряжения в сети, от установленных приделов. Качество напряжения сети должно соответствовать государственным стандартам и быть равным 220В, с незначительными отклонениями. На такое напряжение ориентируются производители бытовых приборов, когда занимаются их разработкой и последующим производством. Но, как часто бывает, напряжение в сети не всегда соответствует общепринятым стандартам.
Очень часто случаются перепады напряжения от 160 до 380В. Среди самых распространённых причин можно выделить следующие:
— устаревшее оборудование подстанций, которое не справляется с постоянно растущей потребительской нагрузкой на электросеть, что обусловлено увеличением количества бытовых электроприборов, в больших частных и многоквартирных домах;
— перекос фаз, возникающий в следствии перегрузки одной из фаз, каким-то мощным потребителем;
— обрив проводов и падение нолевого провода на одну из фаз воздушных линей электроперидач, что характерно для домов расположных в часном секторе.
| Модель | Ток, мощность | Цена | Монтаж |
| ZUBR D25 | 25 А (max 30 А), 5 500 ВА | на DIN-рейку | |
| ZUBR D25t | 25 А (max 30 А), 5 500 ВА | на DIN-рейку | |
| ZUBR D32 | 32 А (max 40 А), 7 000 ВА | на DIN-рейку | |
| ZUBR D32t | 32 А (max 40 А), 7 000 ВА | на DIN-рейку | |
| ZUBR D40 | 40 А (max 50 А), 8 800 ВА | на DIN-рейку | |
| ZUBR D40t | 40 А (max 50 А), 8 800 ВА | на DIN-рейку | |
| ZUBR D50 | 50 А (max 60 A), 11 000 ВА | на DIN-рейку | |
| ZUBR D50t | 50 А (max 60 A), 11 000 ВА | на DIN-рейку | |
| ZUBR D60 | 63 А (max 80 А), 13 900 ВА | на DIN-рейку | |
| ZUBR D60t | 63 А (max 80 А), 13 900 ВА | на DIN-рейку | |
| ZUBR D16 | 16 А (max 20 А), 3 500 ВА | на DIN-рейку | |
| ZUBR R116у | 16 А, 3 000 ВА | в розетку | |
| ZUBR R216y | 16 А, 3 000 ВА | в розетку | |
| ZUBR P316y | 16 А, 3 000 ВА | в розетку | |
| ZUBR P616y | 16 А, 3 000 ВА | в розетку | |
| ZUBR 3F | 5 А, 1 000 ВА | 3-ф, на DIN-рейку
|
Основной список оборудования, которое защищает реле напряжения ZUBR, следующий: бытовые потребители тока такие, как телевизоры, холодильники, видео и аудиотехника, компьютеры, мобильные телефоны, а также другие устройства и электрооборудование , которое чувствительно к отклонениям сетевого напряжения.
РЕЛЕ НАПРЯЖЕНИЯ ZUBR предназначено для установки в середине помещения. Риск попадания влаги или воды, в местах установки реле напряжения, должен быть минимальным.
Если Вы планируете установку реле ZUBR в ванной комнате, туалете, кухне и других помещениях с повышенной влажностью, прибор должен быть размещен в оболочке со степенью защиты не ниже IP55 по ГОСТ 14254 ( что предусматривает частичную защиту от пыли и попадания брызг воды на реле напряжения). Во время монтажа реле напряжения ZUBR температура окружающей среды должна быть в пределах -5 … +45*С.
Для защиты от короткого замыкания и превышения мощности в цепи нагрузок необходима обязательная установка автоматического выключателя (АВ), перед реле напряжения ЗУБР. Автоматический выключатель устанавливается в разрыв фазного провода согласно схемы, которая указана в техническом паспорте устройства и должен быть рассчитан на номинальный ток нагрузки, в зависимости от модели реле ZUBR : 25А, 32А, 40А, 50А, 63А.
Схемы подключения реле напряжения однофазной сети, трехфазной сети подробнее. Реле контроля напряжения: как выбрать для домашнего использования подробнее. Купить реле напряжения. Как не ошибиться при выборе подробнее.
Стабилизатор или реле контроля напряжения-что лучше выбрать?
Приветствую вас, уважаемые читатели сайта elektrik-sam.info!
Для защиты от скачков и перепадов напряжения в электрических сетях наших квартир и домов применяются два типа устройств — это стабилизаторы питающего напряжения и реле контроля максимального и минимального напряжения. В этой статье мы рассмотрим основные преимущества и недостатки каждого из этих устройств.
Стабилизаторы напряжения
Начнем рассмотрение со стабилизаторов питающего напряжения и по порядку рассмотрим вначале преимущества, а затем недостатки применения этого типа устройств.
Преимущества стабилизаторов напряжения
1. Обеспечивают постоянное стабильное напряжение для питания наших электроприборов 220 В.
Стабилизаторы сглаживают скачки и небольшие колебания питающего напряжения, выдавая на выходе стабильное напряжение 220 В.
При снижении напряжения обычно ниже 160 В, либо при превышении им значения 280 В, стабилизаторы отключаются от внешней питающей сети и обесточивают внутренних потребителей. Тем самым предохраняя электроприборы от выхода из строя.
2. Подключенное через стабилизаторы напряжения оборудование остается работоспособным. Такие электроприборы, как аудио- и видеотехника очень чувствительны к отклонениям питающего напряжения. Повреждение этих приборов такие колебания напряжения не вызывают, но могут сказываться на качестве его работы. Применение стабилизатора обеспечивает надежную работоспособность такого оборудования.
3. При применении стабилизаторов напряжения прекращают мерцать электрические лампочки. Это существенно продлевает срок их службы.
Недостатки стабилизаторов напряжения
1.
Большие габариты. В большинстве случаев стабилизаторы напряжения довольно громоздки, и для их установки необходимо выделять дополнительное место. Габариты зависят от мощности подключаемой нагрузки. Чем больше мощность, тем больше габариты применяемого стабилизатора.
Во время своей работы эти устройства нагреваются, поэтому им необходимо достаточное место для эффективного охлаждения корпуса самого стабилизатора, и его внутренних элементов.
В трехфазных электрических сетях обычно применяют три отдельных стабилизатора напряжения, установленных в каждую фазу. Если устанавливать один трехфазный стабилизатор, то в случае короткого замыкания или пропадания одной из фаз, стабилизатор отключится.
Все однофазные потребители, подключенные к любой из фаз будут обесточены до тех пор, пока не восстановятся нормальные условия работы стабилизатора. Это очень неудобно, поэтому чаще применяется установка трех отдельных стабилизаторов напряжения в каждую из фаз. А это в свою очередь значительно увеличивает габариты.
2. Цена. Покупка хорошего стабилизатора напряжения может обойтись в приличную сумму денег.
Стабилизаторы намного дороже, чем реле контроля напряжения. В большинстве случаев стоимость является решающим фактором при выборе устройств защиты, и большинство пользователей склоняются в стороны приобретения реле напряжения.
3. Стабилизаторы чувствительны к пыли и влажности помещения, в котором они установлены. Внутри стабилизатора находится трансформатор, большое электромагнитное поле, которое притягивает пыль. Поэтому место установки должно быть хорошо защищено от пыли и влаги.
4. Чувствительность стабилизаторов напряжения к различным электрическим помехам. Если в электрической сети часты электрические помехи, это приведет к тому, что электроника стабилизаторов начнет «глючить», они могут отключиться, обесточивая тем самым всю квартиру.
Реле контроля напряжения
Следующий вид устройств для защиты от скачков и перепадов питающего напряжения — реле контроля напряжения, которые еще называют «барьерами» напряжения.
Преимущества реле контроля напряжения
1. В отличие от стабилизаторов напряжения, реле напряжения имеют малые габариты и в большинстве случаев предназначены для установки на DIN-рейку.
Также реле напряжения выпускаются для подключения в розетку. Это дает возможность защитить отдельный электроприбор (или группу приборов), не изменяя конфигурацию электропроводки. А это очень удобно.
2. Стоимость. Реле контроля напряжения намного дешевле, чем стабилизатор напряжения. Даже если мы используем несколько реле напряжения, их стоимость оказывается ниже, чем стабилизатора напряжения.
3. Автоматичность. Основная функция стабилизаторов — стабилизация питающего напряжения, в то время, как реле контроля напряжения является прибором автоматики и предназначены именно для защиты от скачков и перепадов напряжения. Их схемотехника лучше реагирует на скачки и перепады, она более быстродействующая.
Реле контроля напряжения лучше лучше справляются с защитой потребителей от выхода из строя электроприборов при превышении, либо понижении питающим напряжением допустимых пределов.
Недостатки реле контроля напряжения
1. Не устраняет колебания напряжения.
2. Для максимальной защиты необходима установка нескольких устройств.
Резюме
Как видно из выше рассмотренного, нет какого-то одного способа, который бы дал наилучший результат.
Максимальную защиту электроприборов в наших квартирах обеспечивает совместное применение стабилизаторов напряжения и реле контроля напряжения.
В этом случае наши потребители будут иметь максимальную защиту от возможных критических изменений напряжения в наших питающих электрических сетях.
Более подробно преимущества и недостатки каждого из устройств я рассмотрел в видео:
Стабилизатор или реле контроля напряжения?
Также рекомендую посмотреть
Реле контроля напряжения. Защита от скачков напряжения.
Подключение нескольких реле напряжения.
Реле контроля напряжения в трехфазной сети 380В.
Реле приоритета. Автоматическое управление нагрузкой.
Реле напряжения или стабилизатор — что лучше?
Из года в год производители бытовых электроприборов и электронной аппаратуры предлагают более сложную и совершенную продукцию. Следствием внедрения достижений научно-технического прогресса является то, что даже самое простейшее электротехническое изделие, используемое в домашнем хозяйстве, оснащено элементами электронного управления и контроля его работы. Техника становится сложнее, ее обслуживание все более комфортным, в то же время проблемы стабильности параметров электроэнергии в сети остаются прежними. Всплески и провалы напряжения пагубно сказываются на работе электроники, сокращают ее срок службы, а также могут привести к безвозвратной потере бытовой техники. Причин, вызывающих нестабильность параметров электроэнергии много, характерными и наиболее часто встречающимися необходимо отметить резкую перегрузку в электросети по току, перекос фаз, аварии на линиях передач, связанные с обрывом или перехлестом проводников и воздействием на них грозовых разрядов, неисправности в схеме электроприбора. Правильный выбор технических средств защиты от перенапряжений обеспечит долгосрочную и безаварийную работу домашнего парка электроприборов. В этой статье мы рассмотрим, как выбрать реле напряжения для квартиры и частного дома.
Стабилизаторы напряжения
Начнем рассмотрение со стабилизаторов питающего напряжения и по порядку рассмотрим вначале преимущества, а затем недостатки применения этого типа устройств.
Преимущества стабилизаторов напряжения
1. Обеспечивают постоянное стабильное напряжение для питания наших электроприборов 220 В. Стабилизаторы сглаживают скачки и небольшие колебания питающего напряжения, выдавая на выходе стабильное напряжение 220 В.
При снижении напряжения обычно ниже 160 В, либо при превышении им значения 280 В, стабилизаторы отключаются от внешней питающей сети и обесточивают внутренних потребителей. Тем самым предохраняя электроприборы от выхода из строя.
2. Подключенное через стабилизаторы напряжения оборудование остается работоспособным. Такие электроприборы, как аудио- и видеотехника очень чувствительны к отклонениям питающего напряжения. Повреждение этих приборов такие колебания напряжения не вызывают, но могут сказываться на качестве его работы. Применение стабилизатора обеспечивает надежную работоспособность такого оборудования.
3. При применении стабилизаторов напряжения прекращают мерцать электрические лампочки. Это существенно продлевает срок их службы.
Недостатки стабилизаторов напряжения
1. Большие габариты. В большинстве случаев стабилизаторы напряжения довольно громоздки, и для их установки необходимо выделять дополнительное место. Габариты зависят от мощности подключаемой нагрузки. Чем больше мощность, тем больше габариты применяемого стабилизатора.
Во время своей работы эти устройства нагреваются, поэтому им необходимо достаточное место для эффективного охлаждения корпуса самого стабилизатора, и его внутренних элементов.
В трехфазных электрических сетях обычно применяют три отдельных стабилизатора напряжения, установленных в каждую фазу. Если устанавливать один трехфазный стабилизатор, то в случае короткого замыкания или пропадания одной из фаз, стабилизатор отключится.
Все однофазные потребители, подключенные к любой из фаз будут обесточены до тех пор, пока не восстановятся нормальные условия работы стабилизатора. Это очень неудобно, поэтому чаще применяется установка трех отдельных стабилизаторов напряжения в каждую из фаз. А это в свою очередь значительно увеличивает габариты.
2. Цена. Покупка хорошего стабилизатора напряжения может обойтись в приличную сумму денег.
Стабилизаторы намного дороже, чем реле контроля напряжения. В большинстве случаев стоимость является решающим фактором при выборе устройств защиты, и большинство пользователей склоняются в стороны приобретения реле напряжения.
3. Стабилизаторы чувствительны к пыли и влажности помещения, в котором они установлены. Внутри стабилизатора находится трансформатор, большое электромагнитное поле, которое притягивает пыль. Поэтому место установки должно быть хорошо защищено от пыли и влаги.
4. Чувствительность стабилизаторов напряжения к различным электрическим помехам. Если в электрической сети часты электрические помехи, это приведет к тому, что электроника стабилизаторов начнет «глючить», они могут отключиться, обесточивая тем самым всю квартиру.
Учитывая тот факт, что стабилизатор напряжения представляет собой технически сложное устройство, то прежде чем его купить следует определится с местом, где планируется его установка, проанализировать тип электроприборов и системы освещения, а также выяснить основные проблемы электропитания из сети.
НОМИНАЛ ВВОДНОГО АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ
На бытовых объектах электроввод всегда ограничен автоматическим выключателем, который как правило установлен после электрического счетчика. Вытянуть с линии больше, чем имеет возможность дать данный входной автомат просто невозможно. Потому покупка стабилизатора напряжения с номиналом по току в 2-3 раза больше, чем на автоматическом выключателе бессмысленна. Обычно однофазный ввод ограничен 16-25А для старого жилого фонда, а в новостроях встречаются и до 63А. Трехфазные сети в бытовом секторе обычно используют линии c ограничением 25-160А на фазу. Исходя из этих значений и рекомендуется выбор стабилизаторов напряжения.
Не совсем правильно ориентироваться на мощность, которую заявляет производитель в технических характеристиках к устройству, т.к. этот параметр обычно указывается при номинальном напряжении 220В. Например, если в доме есть ограничение в 50А на вводе, то даже при идеальных 220В линия выдаст максимум 11 кВт. А при просадках и того меньше – при 150В на входе на выходе больше 7.5 кВт никак не вытянуть с линии. Даже если использовать стабилизатор мощностью 18 кВт при 50А вводе больше указанных выше значений получить никак не выйдет.
Потому, если следовать логике подбора, которая описана выше становиться ясно, что советы некоторых продавцов по суммированию мощности всех одновременно работающих приборов в доме без учета реальных возможностей линии можно назвать обманом покупателя. Конечно, если взять стабилизатор с 2 кратным запасом все приборы будут работать без проблем, но единственное логическое объяснение такой дорогой покупке – это возможность использования без модернизации в случае будущего увеличения мощности ввода, т.е. замены существующего автомата на больший.
КОЛИЧЕСТВО ФАЗ ВВОДНОЙ СЕТИ
Выбор стабилизатора напряжения по типу ввода не характеризуется какой-то особой сложностью. Тут все просто – если линия однофазная, то нужен соответствующий 1ф стабилизатор. Если линия трехфазная, то возможны 2 варианта – либо установка одного трехфазника, либо трех однофазников по одному на каждую линию. Первый вариант предпочтителен для чувствительных 3ф нагрузок, т.к. данный стабилизатор имеет функцию синхронизации фаз. Второй вариант идеален в случае отсутствия таковых, т.е. для стандартной бытовой однофазной нагрузки.
ВОЗМОЖНЫЕ ДИАПАЗОНЫ КОЛЕБАНИЙ НАПРЯЖЕНИЯ В СЕТИ
Большинство стабилизаторов напряжения работают в диапазоне 150-260В и если напряжение в сети не выходит за эти пределы, то с точки зрения этого параметра подойдут любые автоматические регуляторы. В случае, когда лампы еле горят, холодильник не запускается, а стиральная машина постоянно выдает ошибку – стоит более тщательно подойти к вопросу выбора предельных диапазонов работы устройства защиты.
Идеальным вариантом будет установка на несколько дней анализатора сети, который точно зафиксирует поведение сети в разное время суток. Если такой возможности нет, то достаточно при помощи обычного мультиметра провести измерения утром, днем и ночью напряжение в сети и зафиксировать минимальные просадки и максимальные скачки с учетом загруженности линии. Если отклонение от стандарта значительное или аварийное – стоит выбирать стабилизатор с самым широким рабочим диапазоном.
ТИПЫ ЛАМП ОСВЕЩЕНИЯ НА ОБЪЕКТЕ
На сегодняшний день большинство изделий регулирования напряжения на рынке со ступенчатой стабилизацией и выбрать какой стабилизатор лучше для систем освещения не всегда простая задача. На сегодняшний день типов ламп большое множество и каждая по-своему реагирует на перепады напряжения. Ступенчатость переключения наиболее заметна на лампах накаливания и на люминесцентных особенно при большой погрешности стабилизации – наблюдается мерцание при переходе с одной ступени на другую. Даже на стабилизаторах с наивысшей точностью 1% этот эффект имеет место.
Плавнорегулируемые сервоприводные и инверторные лишены данного недостатка, но имеют ряд других, которые более ощутимы при эксплуатации.
Золотой серединой с точки зрения цены-качества и решение вопроса мерцания – использование качественных светодиодных или энергосберегающих ламп и в таком случае стабилизатора с точностью 3-6% будет вполне достаточно.
МЕСТО УСТАНОВКИ СТАБИЛИЗАТОРА
Подбор стабилизатора сопряжен с таким немаловажным процессом, как выбор места его размещения. Если места для размещения недостаточно, то целесообразно выбирать модель с возможностью настенной установки. Как правило, в квартирах основное место установки – прихожая, тамбур, кладовка или на закрытой лестничной площадке. Температура эксплуатации стабилизаторов ТМ «Вольт Engineering» от 0 до +35С поэтому ему необходимо обеспечить свободный приток воздуха для охлаждения. Это в свою очередь вносит ограничения использования их внутри глухих щитов, ниш и шкафов.
Стоит иметь в виду, что все стабилизаторы вне зависимости от принципа действия (симистор, реле, инвертор, сервопривод) могут издавать шум при определенных условиях эксплуатации. Релейные и сервоприводные более шумные за счет использования электромеханических элементов при своей работе. Симисторные и инверторные бесшумные, но помехи на линии иногда могут заставить самовозбудиться и трасформатор.
ТИРИСТОРНЫЙ ИЛИ СИМИСТОРНЫЙ СТАБИЛИЗАТОР – ЧТО ЛУЧШЕ?
Для конечного потребителя разницы в том какой используется ключ симисторный или тиристорный особой нет. Симистор устанавливается в модели до 40А, а тиристор – от 50А и выше. По быстродействию и принципу действия они идентичны, но тиристоры более стойкие к большим токам короткого замыкания. Т.е. если в линии часты КЗ из-за особенностей работы оборудования, то электронные тиристорные модели предпочтительнее.
КАКОЙ ВИД СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ – СЕРВОПРИВОДНЫЙ, РЕЛЕЙНЫЙ ИЛИ ТИРИСТОРНЫЙ ЯВЛЯЕТСЯ ОПТИМАЛЬНЫМ ВЫБОРОМ?
Сервоприводные стабилизаторы постепенно уходят с рынка, вытесняемые бюджетными сериями симисторных стабилизаторов, которые фактически сравнялись с ними в цене. При равных мощностях и близких ценах симисторные, все же, имеют неоспоримые преимущества – скорость реакции и отсутствие движущихся частей, которые требуют обслуживания. Тут выбор очевиден. Релейные стабилизаторы в силу своей цены, даже не смотря на низкую надежность, пользуются спросом, особенно в диапазоне мощностей до 3 кВт.
Ответ на вопрос какой стабилизатор напряжения лучше не так уж и сложно дать на сегодняшний день. Инверторные стабилизаторы несмотря на свою высочайшую точность в настоящее время более востребованы в основном ценителями новинок техники и на рынке не так распространены из-за неоправданно высокой цены.
Сервоприводные стабилизаторы практически вытеснены с рынка более дешевыми и быстрыми симисторными моделями, недорогой аналог которым это релейные модели, например, симисторно-релейный Гибрид, аналогов которому нет среди других производителей.
Реле контроля напряжения
Следующий вид устройств для защиты от скачков и перепадов питающего напряжения — реле контроля напряжения, которые еще называют «барьерами» напряжения.
Преимущества реле контроля напряжения
1. В отличие от стабилизаторов напряжения, реле напряжения имеют малые габариты и в большинстве случаев предназначены для установки на DIN-рейку.
Также реле напряжения выпускаются для подключения в розетку. Это дает возможность защитить отдельный электроприбор (или группу приборов), не изменяя конфигурацию электропроводки. А это очень удобно.
2. Стоимость. Реле контроля напряжения намного дешевле, чем стабилизатор напряжения. Даже если мы используем несколько реле напряжения, их стоимость оказывается ниже, чем стабилизатора напряжения.
3. Автоматичность. Основная функция стабилизаторов — стабилизация питающего напряжения, в то время, как реле контроля напряжения является прибором автоматики и предназначены именно для защиты от скачков и перепадов напряжения. Их схемотехника лучше реагирует на скачки и перепады, она более быстродействующая.
Реле контроля напряжения лучше лучше справляются с защитой потребителей от выхода из строя электроприборов при превышении, либо понижении питающим напряжением допустимых пределов.
Недостатки реле контроля напряжения
1. Не устраняет колебания напряжения.
2. Для максимальной защиты необходима установка нескольких устройств.
Определяемся с типом подключения
На сегодняшний день выбору потребителя предлагаются реле, выполненных в нескольких конструктивных исполнениях, в зависимости от типа подключения в домашнюю сеть:
- Вилка-розетка.
- Удлинитель.
- Модуль, установленный на дин-рейку.
Все вышеперечисленные типы реле исполнения имеют широкое применение и являются актуальным и проверенным вариантом контроля параметров электросети. Несведущему человеку тяжело определиться, как правильно подобрать реле напряжения, приемлемое для дома или для квартиры. Ответ на вопрос надо искать исходя из тех задач, которые будут возложены на защитное устройство.
Вилка-розетка устанавливается непосредственно в квартирной розетке. Выбор этого варианта контроля идеален для защиты от всплесков и спадов напряжений в сети отдельно взятого электроприбора. Цифровое табло, которым оснащено это устройство, высвечивает текущую величину напряжения в сети.
Удлинитель по принципу действия идентичен вилке-розетке, отличие составляет то, данное устройство оснащено двумя или более розетками. Приобретая РН для защиты нескольких потребителей, целесообразно выбрать удлинитель.
Реле в виде модуля, установленного на дин-рейку, подключается в распределительном щите квартиры или дома и предназначено для защиты от недопустимых скачков напряжения всех электропотребителей квартиры или дома. Конструкция предусматривает работу устройства в режиме максимального и минимального реле, а также выполнять функции реле времени.
РН имеют ограничения нагрузки по току, их силовые контакты рассчитаны на максимальную нагрузку 11 кВА. Если суммарная потребляемая мощность потребителей превышает этот номинал, аппарат следует использовать, как реле промежуточное. В качестве разъединителя силовой сети необходимо установить магнитный пускатель или контактор, выбрать который надо с учетом общей нагрузки домашней сети.
Выбираем фазность и номинальный ток аппарата
РН подразделяются на трехфазные и однофазные. Трехфазные модели применяются в сетях 380 вольт для защиты электрических приводов. Для квартирной сети 220 вольт следует выбрать однофазное реле напряжения.
Также не менее важно выбрать номинальный ток РН. Для этого первоначально нужно определить потребляемую мощность электроприборов и подобрать характеристики аппарата с запасом в 20-30%. К примеру, если вам нужно выбрать РН для кондиционера, номинальный ток которого 5 Ампер, вполне достаточно приобрести реле, рассчитанное на номинальный ток 10 Ампер. Если же вам нужно защитить всю электропроводку в квартире либо доме, обратите внимание на номинал автоматического выключателя. Если стоит автомат на 25А, нужно выбрать реле на 32А либо 40А. Если же номинальный ток автомата составляет 32А, ток РН должен составлять 40, а лучше 50 А.
Чтобы вы понимали, однофазные реле напряжения для установки в розетку рассчитаны на ток от 6 до 16 Ампер. Аппараты, устанавливаемые на DIN-рейку может выдерживать нагрузку от 8 и вплоть до 80А (максимальный ток, при этом номинальный составляет 63А, модель VA-protector 63A).
Остается немаловажный вопрос, какую марку аппарата лучше выбрать для обеспечения защиты электрооборудования квартиры. На российском рынке наиболее популярна линейка ZUBR компании DC Electronics. Для справки необходимо отметить, что ZUBR – это устаревшее название бренда, в настоящее время продукция фирмы поставляется в РФ под названием RBUZ.
Реле напряжения или стабилизатор — что лучше?
Для защиты потребителей электроэнергии предусмотрены стабилизаторы напряжения, с возможным вариантом установки, как на входе в домашнюю электрическую сеть, так и для отдельно взятого прибора. Эти устройства осуществляют контроль параметров напряжения в сети с последующим приведением их к номинальному значению. Однако, несмотря на все преимущества систем стабилизации, они имеют существенный недостаток – относительно длительный период времени, в течение которого происходит приведение параметров электросети до номинального значения, что не всегда допустимо для сложной, чувствительной и дорогостоящей электронной техники. Оптимальным вариантом защиты электрических приборов от всплесков и провалов параметров электроэнергии служат реле напряжения (РН). Главным достоинством этих приборов является быстродействие, время срабатывания измеряется в наносекундах. Конструкцией аппарата предусмотрена регулировка порога срабатывания.
Реле напряжения осуществляет функции контроля параметров напряжения сети и мгновенного отключения потребителя в случае их недопустимого отклонения от номинала. В качестве рабочего органа выступает электронное устройство, собранное на базе компаратора или микропроцессора. В зависимости от технических условий защищаемого оборудования, определяющих допустимые пределы отклонения текущей величины от номинальной, устройство реле предусматривает возможность выбрать порог чувствительности прибора. На практике находят применение модели, обеспечивающие автоматическую подачу электроэнергии на потребитель после нормализации параметров напряжения, а также, возобновляющие свою работу после нажатия кнопки разблокировки. Решение, какой из двух выше указанных аппаратов защиты выбрать, необходимо решать исходя из конкретных условий.
Нужен ли стабилизатор напряжения?
Необходимость в покупке стабилизатора обычно появляется либо в случае выхода из строя техники из-за скачков напряжения, либо из-за неправильного ее функционирования, сбоев или ошибок. Однако нередко случается, что аномалии с питающей сетью случаются именно в тот момент, когда дома никого нет , или же глубокой ночью. Наблюдая мерцания ламп дома, вы даже можете и не подозревать, что это- вершина айсберга и надвигающаяся проблема с вероятностью скорой поломки оборудования из-за случайных скачков напряжения.
Среди самых распространенных вариантов защиты техники от всплесков напряжения могут быть:
— отключение техники от питания на время перепадов в сети;
— приобретение техники со встроенной защитой от перенапряжений;
— установка реле-отсекателя;
— резервное питание с использованием бензогенератора;
— использование стабилизатора напряжения.
Как выйти из ситуации?
Самый недорогой и всем доступный вариант, который позволит защитить технику от перепадов напряжения – отключить ее в момент скачков. Недостатки этого способа очевидны – нужно постоянно находиться рядом с техникой и днем и ночью, чтобы не пропустить опасный вольтаж. Преимущество также явное – никаких финансовых затрат.
Второй способ также не требует покупки и установки дополнительного защитного оборудования, но по затратам уже не так демократично. Ведь техника со встроенной защитой от перепадов однозначно будет дороже аналогов, и не все производители идут на внедрение таких фич в свое оборудование.
Способ с покупкой и монтажом реле напряжения является недорогим и быстрореализуемым. Достаточно установить его или на всю нагрузку в доме или же на отдельную технику и быть спокойным, что в случае опасности все будет мигом отключено. Но, это схоже с первым способом, только происходить все будет автоматически без участия человека.
Использование бензогенератора доступно не всем ввиду того, что это оборудование не везде можно поставить, требует значительных затрат как для приобретения, так и для текущего обслуживания, шумное при своей работе, требует специалиста для подключения и подбора. Однако есть и положительные стороны – стабильное питание в доме будет даже при отсутствии его у соседей.
Самым правильным с точки зрения надежной защиты и сравнительно невысокой цены является покупка стабилизатора напряжения. Данное устройство даже при значительных колебаниях вольтажа в сети будет выдавать стабильное питание на бытовую технику, а отключаться оно будет только при аномально низких или высоких напряжениях. Положительными сторонами данного решения также является возможность установки такого устройства как на весь дом, так и на отдельное оборудование. Из минусов можно назвать только то, что при отсутствии энергии в сети стабилизатор ничем не поможет, в отличие от генератора.
Так нужен или нет?
Ответ на вечный вопрос «нужен ли стабилизатор» наиболее точно можно получить только столкнувшись с проблемой некачественного электропитания лично. Однако, чтобы потом не сожалеть о том, что была испорчена дорогостоящая техника лучше позаботиться об этом заранее не доводя дело до катастрофы.
Реле контроля напряжения в жилом секторе / Хабр
Сейчас уже достаточно распространённой практикой стала установка реле контроля напряжения в жилом секторе, для защиты электрооборудования от обрыва нуля, от повышенного и пониженного напряжения.В Instagram и YouTube можно увидеть, что многие мои коллеги испытывают проблемы в этой области, после установки реле контроля напряжения от Меандр, и некоторых других производителей, которые весьма часто выходят из строя, моим коллегам приходится их менять, в основном меняют на такие же, и все повторяется вновь.
Видео о браке продукции Меандр одного из моих коллег: Брак УЗМ 50ц, замена.
Многие теперь озадачены выбором, оборудование какого производителя им использовать, хотя ответ всегда был очевиден, лучше всего использовать оборудование таких производителей, как Siemens, Schneider Electric.
Хочу здесь поделиться своим опытом и надежными решениями, которые я использую в жилом секторе.
Решение для трёхфазной сети
Реле контроля напряжения трехфазное Schneider Electric Zelio Control.
Параметры, контролируемые реле:
Отсутствие нейтрали.
Повышенное и пониженное напряжение фаза-фаза.
Повышенное и пониженное напряжение фаза-нуль.
Коммутация нагрузки посредством контактора КЭАЗ ПМ-12 250 А.
Коммутация катушки контактора КЭАЗ ПМ-12 250 А посредством контактора КЭАЗ ПМ-12 16 А.
Решение для однофазной сети
Реле контроля напряжения однофазное Schneider Electric Zelio Control.
Параметры, контролируемые реле: обнаружение повышенного и пониженного напряжения.
Коммутация нагрузки посредством контактора модульного Schneider Electric TeSys 63 А.
Так же хочу отметить бесшумную работу модульного контактора TeSys производства Schneider Electric.
Данная статья не является рекламой, использую продукцию Schneider Electric, т.к. у ABB большое количество брака, а Siemens по стоимости значительно дороже и по срокам доставки ждать дольше.
Что такое реле и почему они так важны для приложений?
Преобразование небольшого электрического входа в сильноточный выход — непростая задача, но эта задача необходима для эффективного управления широким спектром стандартных приборов и транспортных средств. Во многих схемах такое преобразование достигается за счет использования реле, без которого не обойтись во всех видах электронного оборудования.
Что такое реле?
Реле— это электрические переключатели, которые используют электромагнетизм для преобразования небольших электрических импульсов в большие токи.
Эти преобразования происходят, когда электрические входы активируют электромагниты для формирования или разрыва существующих цепей.
Используя слабые входы для питания более сильных токов, реле эффективно действуют как переключатель или усилитель для электрической цепи, в зависимости от желаемого применения.
Зачем использовать реле?
Реле— это универсальные компоненты, которые столь же эффективны в сложных цепях, как и в простых.
Их можно использовать вместо переключателей других типов или они могут быть специально разработаны с учетом таких факторов, как требуемая сила тока.
Уровень тока переключения
Одна из наиболее распространенных ситуаций, когда требуется использование реле, возникает, когда приложению необходимо переключиться с высокого на низкий ток (или наоборот) в одной и той же цепи.
Например, датчики температуры, питающие блоки HVAC, требуют уровней силы тока, которые значительно превышают допустимую мощность их проводки.
Релеобеспечивают необходимое усиление для преобразования небольшого тока в больший.
Комплексные приложения
Релене ограничиваются преобразованием одиночных входов в одиночные выходы в отдельных точках цепи.В других приложениях одно реле может активировать несколько цепей, позволяя одному входу инициировать множество других эффектов.
Аналогичным образом, реле могут использоваться в комбинации друг с другом для выполнения функций логической логики, которые, хотя и могут быть реализованы с использованием других компонентов, могут быть более экономичными при реализации с использованием реле.
Более того, определенные реле могут выполнять более сложные функции, чем другие электронные компоненты. Реле с выдержкой времени, если назвать только одну категорию, позволяют системам работать только в течение заданного периода времени или запускаться только через заданный период времени.
Это вводит более сложные возможности для построения электронных систем.
Преимущества
Даже если приложение не требует специального реле, его использование может оказаться полезным.
Релемогут снизить потребность в силовой проводке и переключателях, которые дороги и занимают место.
Таким образом, переключение на реле в ваших электронных системах может уменьшить размер или вес корпуса, например, или позволить производителям разместить больше функций в пространстве того же размера.
Как работает реле?
Релеразличаются по размеру, мощности и назначению. Однако, хотя они могут различаться в этом отношении, все реле работают по существу одинаково: одна цепь используется для питания другой.
Конкретный способ, которым это происходит, зависит от того, является ли реле нормально разомкнутым (NO) или нормально замкнутым (NC).
Нормально разомкнутые реле
Большинство реле нормально разомкнуты; то есть вторая, более крупная цепь по умолчанию выключена.
В нормально разомкнутом реле мощность протекает через входную цепь, активируя электромагнит. Это создает магнитное поле, которое притягивает контакт для соединения со второй, большей цепью, позволяя току течь через него. Когда источник питания удаляется, пружина отводит контакт от второй цепи, останавливая поток электричества и выключая оконечное устройство.
Нормально замкнутые реле
Основы реле NC такие же, как реле NO: есть две цепи, вторая из которых больше, и электромагнит перемещает физический контакт между двумя положениями.
Но в случае реле NC состояния по умолчанию меняются местами. Когда срабатывает первая цепь, электромагнит отводит контакт от второй цепи. Таким образом, реле NC по умолчанию удерживают большую цепь в в положении .
Как определить неисправное реле
Хотя в целом реле надежны, они могут выйти из строя, как любой механический компонент. К счастью, с помощью мультиметра относительно легко определить неисправное реле.
Для этого вы должны сначала определить, где цепи входят и выходят из реле, область, обычно отмеченную контактами.Определив это место, вы можете использовать мультиметр для измерения напряжения в каждой точке.
Используйте следующие шаги по устранению неполадок:
- Проверьте напряжение в точке включения реле. Если его нет, проверьте предохранитель или выключатель на предмет дефектов.
- Если в точке подключения есть напряжение, используйте функцию проверки целостности цепи на мультиметре, чтобы обеспечить хорошее заземление на противоположной стороне реле.
- Если шаги 1 и 2 не выявили источник проблемы, проверьте напряжение в точке, где реле подключается к батарее или другому источнику питания.Если здесь нет напряжения, возможно, проблема с предохранителем или автоматическим выключателем.
- Наконец, убедитесь, что существует надлежащее соединение между реле и компонентом, используя функцию непрерывности мультиметра. Если соединение существует, и если предыдущие шаги не указали на другую неисправность, возможно, пришло время заменить реле.
Типы реле
Существует множество типов реле, каждое из которых обеспечивает уникальные функции для множества приложений.Некоторые из более широких категорий включают:
Реле с выдержкой времени Релес временной задержкой полезны в любой ситуации, когда требуется, чтобы компоненты были запитаны в течение установленного периода времени, или когда компонент должен включаться или выключаться после определенной задержки. Эти реле имеют встроенную функцию задержки времени, что делает их желательными для ряда приложений, основанных на времени.
В эту категорию входят несколько типов реле с выдержкой времени, каждое из которых имеет свое применение.
Большинство реле с выдержкой времени можно разделить на две большие категории:
- Таймеры задержки включения начинают отсчет времени, когда вводится вход, запитывая вторую цепь после установленного времени ожидания.Это можно использовать для переключения питания нескольких компонентов, предотвращения скачков напряжения или для таких приложений, как системы сигнализации и предупреждения.
- Таймеры задержки выключения ждут срабатывания триггера после подачи питания на вход. После снятия триггера на выход подается питание, а затем он отключается по истечении времени задержки. Повторное применение триггера сбрасывает задержку. Эти реле могут использоваться для питания устройств в течение заданных интервалов времени, например, в циклах стирки и сушки или в аттракционах.
Другие шаблоны пуска и задержки возможны с помощью мигалок, однократных таймеров или циклов повторения, каждый из которых позволяет компоненту получать питание с разными повторяющимися интервалами.Это делает возможным мигание индикаторов или сигнальных ламп, а также позволяет выполнять определенные типы синхронизированных циклов.
Последовательные релеПоследовательные реле могут использоваться для питания нескольких компонентов по очереди, обычно в установленном порядке. Обычное применение этого типа реле включает в себя питание нескольких систем или наборов огней один за другим, например, в огнях взлетно-посадочной полосы или в последовательности подачи питания.
Автомобильные реле Реленаходят практически неограниченное применение в автомобильных приложениях, и эти приложения охватывают многие из рассмотренных типов реле.Многие автомобильные реле позволяют производителям реализовывать передовые функции безопасности и современные электрические удобства.
Вот лишь несколько примеров реле для питания следующих систем в стандартных легковых и грузовых автомобилях:
- Газовые клапаны
- Фары
- Дворники
- Освещение салона
- Системы охранной сигнализации
- Системы предупреждения, используемые для ограничения веса, использования ремня безопасности или обнаружения опасности
Где найти следующее реле
Поскольку реле являются неотъемлемой частью схемотехники, очень важно использовать высококачественные реле того типа и размера, которые необходимы для вашего приложения.
Amperite предлагает широкий ассортимент реле и других электронных компонентов, предназначенных для экономии времени, денег и энергии.
Мы также специализируемся на производстве продукции по индивидуальному заказу для решения ваших индивидуальных проблем.
Если вы хотите узнать больше о наших электронных приложениях и решениях, свяжитесь с нами сегодня!

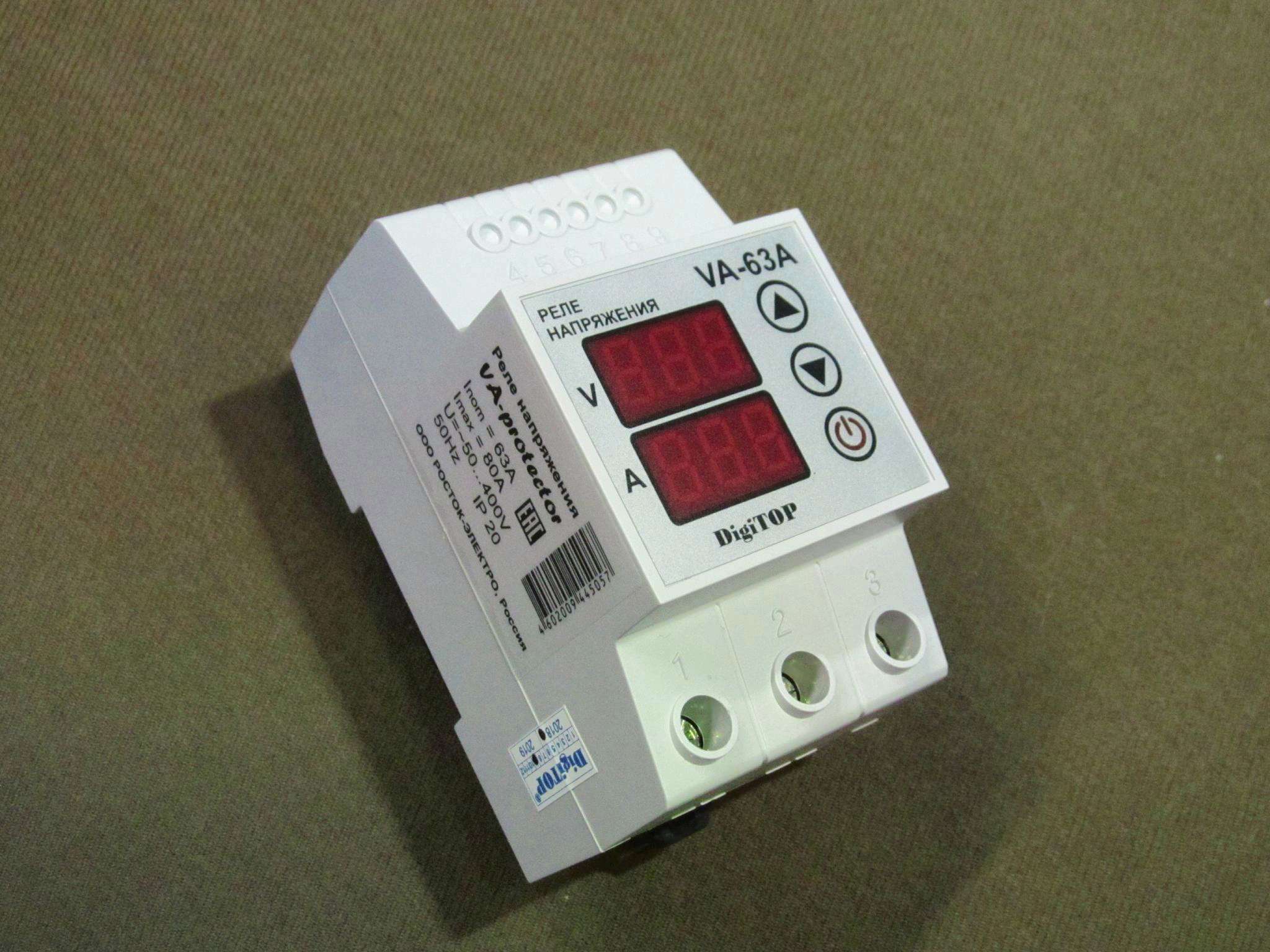

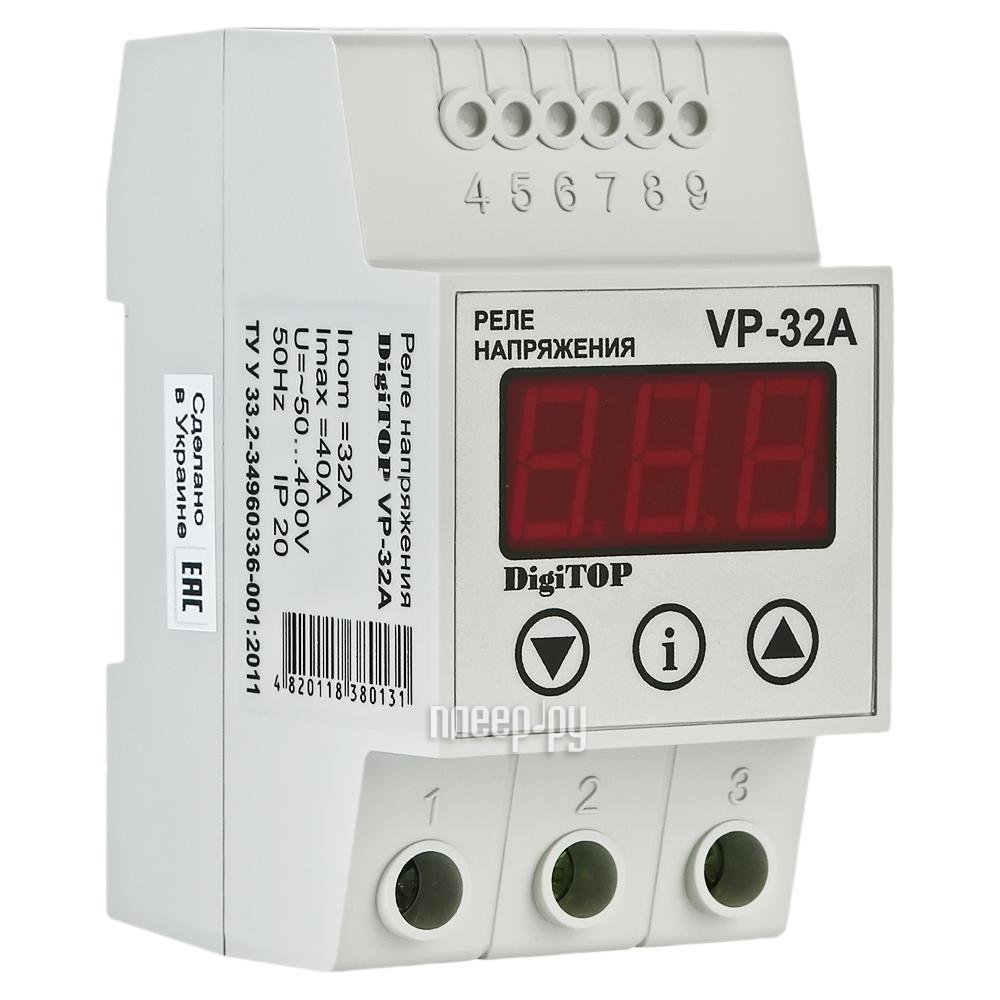

Что такое реле контроля напряжения и где они используются?
Реле используются в приложениях с моторным приводом для измерения и контроля рабочих параметров, таких как температура, ток или напряжение, предотвращая повреждение двигателя и подключенного оборудования в случае неисправности или ненормального рабочего состояния.Реле контроля напряжения могут обнаруживать не только пониженное и повышенное напряжение, но и проблемы, связанные с напряжением, такие как дисбаланс фаз, обрыв и последовательность фаз.
Реле контроля напряжения предназначены для однофазных или трехфазных систем. Те, которые используются в трехфазных системах, иногда называют реле контроля фаз.
Реле контроля однофазного напряжения могут использоваться с однофазным переменным или постоянным напряжением.Их основная цель — защитить двигатели и подключенное оборудование от пониженного или повышенного напряжения, хотя некоторые из них предназначены для обеспечения того, чтобы напряжение оставалось в заданной полосе пропускания с высокими значениями и для низкого напряжения.
В то время как разные производители используют разные принципы работы (разомкнутая цепь или замкнутая цепь) для включения или выключения реле при превышении уставки, простым примером реле контроля перенапряжения является реле с нормально замкнутым (NC) контакт.Вот как это работает:
Когда рабочее напряжение ниже установленного максимального напряжения, реле обесточивается, и контакт остается в своем замкнутом состоянии по умолчанию. Если напряжение превышает установленное максимальное напряжение (иногда называемое напряжением срабатывания), реле срабатывает, контакт размыкается, и питание нагрузки отключается. Когда напряжение падает ниже установленного максимального напряжения, включая значение гистерезиса (известное как падение напряжения), реле снова обесточивается, и контакт замыкается, восстанавливая питание нагрузки.
Принцип работы реле контроля пониженного или повышенного напряжения с фиксированной выдержкой времени.Изображение предоставлено: Eaton
В дополнение к ограничениям допустимого напряжения многие реле контроля напряжения включают фиксированную или программируемую задержку времени (также называемую задержкой отключения), для которой должна присутствовать неисправность, прежде чем реле сработает. Назначение временной задержки — предотвратить ложное отключение из-за таких условий, как кратковременные провалы напряжения (пониженное напряжение). В некоторых конструкциях реле после исправления ошибки также будет реализована временная задержка перед автоматическим сбросом реле.
Как повышенное, так и пониженное напряжение влияют на выходной крутящий момент, скорость и эффективность двигателя, хотя основным результатом обоих условий является нагрев двигателя — из-за более высокого потребления тока в случае пониженного напряжения и из-за насыщения двигателя в случай перенапряжения. Пониженное напряжение также может затруднить запуск асинхронных двигателей переменного тока и вызвать неожиданные отключения.
Изменения напряжения питания могут повлиять на рабочие характеристики асинхронных двигателей.Изображение предоставлено: EASA
Реле контроля трехфазного напряжения или реле контроля фаз, контролируют дополнительные параметры фазы наряду с условиями повышенного и пониженного напряжения: а именно, дисбаланс фаз, обрыв фаз и последовательность фаз (также называется смена фаз).
В трехфазных системах условия повышенного и пониженного напряжения возникают, когда напряжения во всех трех фазах увеличиваются или уменьшаются одновременно. Чтобы определить наличие повышенного или пониженного напряжения, реле измеряет среднее напряжение всех трех линий и сравнивает его с уставкой напряжения.
Реле контроля фаз могут обнаруживать обрыв, последовательность фаз и дисбаланс фаз в трехфазных системах.Изображение предоставлено: Omron
Для определения наличия дисбаланса фаз реле контролирует каждую из фаз, чтобы обнаружить, когда напряжение в любой из фаз падает на заданную величину ниже среднего значения для всех трех фаз. Точно так же, если обнаружена полная потеря фазы, реле отключится и отключит питание от двигателя.
Неуравновешенность фаз вынуждает одни обмотки двигателя нести большую нагрузку, чем другие, что может привести к чрезмерному нагреву двигателя.Если в двигателе пропадает фаза, он может продолжать работать, потребляя требуемый ток из оставшихся фаз, но это также вызывает чрезмерный нагрев и может повредить двигатель.
Изменение последовательности любых двух из трех фаз напряжения — известное как чередование фаз — может быть чрезвычайно опасным, так как это вызовет изменение направления вращения для подключенного оборудования, такого как двигатели, вентиляторы или насосы. Для контроля чередования фаз реле просто отслеживает последовательность трех фаз и срабатывает, если она отклоняется от заданной последовательности.
Реле контроля напряжения, пониженное / повышенное напряжение, 1 фаза, 110-240 В перем. / Пост. Тока
Реле контроля постоянного / переменного напряжения с ЖК-дисплеем — это многофункциональное устройство контроля и защиты. Реле применяется при напряжении питания 12 В постоянного тока, 24-48 В переменного / постоянного тока или 110-240 В переменного / постоянного тока для защиты оборудования или устройств от пониженного и перенапряжения в таких приложениях, как воздушные компрессоры, электродвигатели, насосы, вентиляторы, воздушные компрессоры. системы кондиционирования, нагнетатели, лифты, краны, холодильное оборудование, лазерное оборудование, промышленные системы управления и др.
Характеристики
- Питание от измерительной цепи
- Совместимость с источниками переменного и постоянного тока
- ЖК-дисплей и клавиатура для точной цифровой настройки
- Компактный размер для установки на DIN-рейку
- Регулируемый порог повышенного и пониженного напряжения
- Независимое регулируемое время задержки при повышенном и пониженном напряжении
- Регулируемый режим сброса: автоматический или ручной сброс
- Контрольное реле с 1 переключающим + 1 замыкающим контактом
- Запись последних 3 неисправностей
Технические характеристики
| Модель | ATO-SVR1000 / D12 | ATO-SVR1000 / AD48 | ATO-SVR1000 / AD220 | |
| Измерительная цепь | Цепь переменного / постоянного тока (A1 +, A2-) | |||
| Функции мониторинга | Повышенное и пониженное напряжение | |||
| Номинальное напряжение | 12 В постоянного тока | AC / DC 24-48 В 50/60 Гц | AC / DC 110-240 В 50/60 Гц | |
| Диапазон настройки пониженного напряжения | DC 9-18V регулируемый | AC / DC 20-80V регулируемый | AC / DC 50-300V регулируемый | |
| Диапазон настройки перенапряжения | DC 9-18V регулируемый | AC / DC 20-80V регулируемый | AC / DC 50-300V регулируемый | |
| Гистерезис напряжения | 0.1-6,0 В регулируемый | 0,1-30,0 В регулируемый | 1,0-90,0 В регулируемый | |
| Время задержки при повышенном и пониженном напряжении | 0,1-999 с регулируемый | |||
| Режим сброса | Ручной / Автоматический / Автоматический с задержкой включения | |||
| Время задержки для сброса | 0,1-999 с регулируемый | |||
| Индикатор | ЖК-дисплей, показывающий напряжение, работу и состояние неисправности | |||
| Записи о неисправностях | Последние 3 ошибки | |||
| Выходные контакты | 1 CO + 1 NC | |||
| Контактная емкость | 6A, 250 В переменного тока (резистивная нагрузка) | |||
| Степень защиты | IP 20 | |||
| Условия работы | Рабочая температура | -25 ℃ ~ 65 ℃ | ||
| Влажность | ≤85% относительной влажности, без конденсации | |||
| Механическая износостойкость | 1000000 циклов | |||
| Диэлектрическая прочность | ＞ 2 кВ переменного тока 1 мин | |||
| Крепление | DIN-рейка 35 мм | |||
| Масса | 130 г | |||
| Размеры (В * Ш * Г) | 80 * 43 * 54 мм | |||
Схема подключения
Примечание:
1.Положение контактов реле показано в состоянии «Питание включено» (исправное). Если питание отключено или возникнет какая-либо неисправность, контакты реле будут противоположны схеме.
2. Для питания постоянного тока полярность должна быть правильно подключена. В противном случае реле не сработает.
Советы: функция реле контроля пониженного / повышенного напряжения
Реле контроля пониженного / повышенного напряжения используется для автоматического отключения цепи, когда перенапряжение и пониженное напряжение в линии превышает указанное значение, и может автоматически определять линейное напряжение, и оно может автоматически подключать цепь, когда напряжение в линии возвращается к нормально, чтобы защитить нашу электрическую безопасность.
Реле контроля напряжения в основном используется для защиты изоляции электрического оборудования, такого как генераторы, трансформаторы, вакуумные выключатели, шины и двигатели, от повреждения перенапряжением.
Когда линия электропитания имеет повышенное или пониженное напряжение, реле контроля напряжения может быстро и безопасно отключить цепь при непрерывном воздействии высокого напряжения, чтобы избежать возникновения несчастных случаев, вызванных подачей аномального напряжения на оконечные устройства. Когда напряжение вернется к нормальному значению, контрольное реле автоматически подключит цепь в течение указанного времени, чтобы обеспечить нормальную работу оконечных устройств в автоматическом режиме.
Подключение реле низкого напряжения
Реле — это переключатель с электрическим управлением. Реле низкого напряжения очень помогают во многих солнечных приложениях вне сети для управления сильноточной цепью с помощью слаботочного переключателя. Ток = амперы. Низкое напряжение, обычно встречающееся в автономных системах, 12 или 24 вольт постоянного тока, имеет высокое сопротивление, которое требует, чтобы большой провод прошел значительное расстояние без потери напряжения. Реле может свести к минимуму эту проблему.
Например, реле можно использовать для включения и выключения редукторного двигателя постоянного тока Simple Pump с помощью реле давления или поплавкового выключателя, номинальное значение которого ниже пикового значения тока двигателя. Номинальная сила тока 12-вольтного редукторного двигателя постоянного тока мощностью 1/5 лошадиных сил составляет от 14 до 15 ампер, но увеличение крутящего момента двигателя при движении вверх насоса может вызвать скачки напряжения, приближающиеся к 25 ампер. Если насос отключается от цепи во время хода вверх, реле давления на 15 ампер или поплавковое реле на 8 ампер могут быть повреждены.Использование реле с номиналом 30 ампер или выше позволяет избежать этой потенциальной проблемы. Использование реле более высокого номинала позволяет избежать этой потенциальной проблемы. Использование реле также позволяет подключать реле давления или поплавок с большего расстояния, используя провод гораздо меньшего размера.
Вот схема подключения реле с использованием небольшого тумблера (14) для приведения в действие реле (13) на 30 А для включения и выключения электрической нагрузки (15), которая представляет собой светодиодную лампочку, питающуюся от небольшой свинцово-кислотной батареи на 12 В. который находится вне поля зрения в левом верхнем углу фотографии.
1. Плюс аккумуляторной батареи (красный)
2. Минус аккумуляторной батареи (черный)
3. Положительная нагрузка (красный)
4. Нагрузка отрицательная (черный)
5. Плюс к реле (синий) от плюса аккумуляторной батареи 1
6. Плюс к катушке реле (белый), которая находится на той же клемме, что и 5
7. Перемычка с минуса на общий выключатель (черный)
8. Перемычка (черная) между минусом аккумулятора и минусом нагрузки
9. Положительное питание от реле к положительному полюсу нагрузки (желтый), которое нормально разомкнуто (то есть замыкается только при нажатии переключателя 14)
10.Положительное питание от реле, которое срабатывает, когда реле нормально замкнуто (красный), не используется в этом приложении
11. Перемычка от общего переключателя к минусу аккумулятора (черный) 7
12. Плюс от катушки реле к плюсу переключателя (черный)
13. Реле
14. Тумблер однополюсный
15. Нагрузочная светодиодная лампа
Переключатель (14) может быть реле давления или поплавковым выключателем, которые обычно используются в системах перекачивания воды.
Ток от аккумулятора (1 и 2) идет к реле по синему проводу (5) и к плюсу нагрузки по желтому проводу (9). Отрицательная половина цепи идет от аккумулятора к нагрузке через перемычку (8).
Катушка реле запитана от плюсового белого провода (6). Отрицательная половина цепи идет от черного провода катушки реле (12) и черной перемычки (11), которая соединяется с минусом аккумуляторной батареи. Когда тумблер замкнут, на катушку реле подается напряжение, которое замыкает реле и замыкает цепь для питания нагрузки.
Другое применение этого сценария реле — защита функции отключения при низком напряжении небольшого контроллера заряда от скачков тока, превышающих номинальный ток контроллера заряда. В большинстве небольших контроллеров заряда с защитой от низкого напряжения для отключения нагрузки используется полевой МОП-транзистор. МОП-транзистор — это своего рода транзистор, используемый для переключения электронных сигналов, которые могут быть повреждены скачком напряжения, если нагрузка отключена, когда ток нагрузки резко возрастает. Подключите белый провод катушки реле к положительному разъему нагрузки, а черный — к отрицательному.Запустить двигатель насоса через реле. Если напряжение в вашей батарее упадет ниже напряжения отключения контроллера заряда, катушка реле откроется, отключив питание насоса. Альтернативой является запуск помпы непосредственно от батареи, но у вас не будет защиты от низкого напряжения для батареи.
Руководство по выбору высоковольтных реле
Реле высокого напряжения — это электромеханические устройства, используемые для коммутации сигналов высокого напряжения (> 1 кВ).Они работают с использованием тех же основных принципов, что и электромеханические реле, но имеют функции, позволяющие использовать их в высоковольтных приложениях. Контакты реле высокого напряжения обычно находятся в вакууме, заключенном в стекло или керамику, что предотвращает искрение контактов. Изделия высокого напряжения также сконструированы иначе, чем обычные реле, поскольку их катушка расположена вне вакуума и дальше от контактов.
Конструкция реле высокого напряжения. Изображение предоставлено: TE Connectivity
Технические характеристики
Технические характеристики
Покупатели высоковольтных реле должны обращать особое внимание на технические характеристики продукта, включая максимальное напряжение и электрическую прочность.
Максимальное коммутируемое напряжение реле просто означает величину напряжения, которое продукт может выдержать без физического повреждения. Аналогичным образом, максимальный ток продукта относится к максимальному продолжительному току, допустимому на выходных клеммах при определенных условиях окружающей среды.Максимальный ток иногда называют максимальным током переключения.
Диэлектрическая прочность также называется напряжением изоляции и определяется как максимальный градиент потенциала, который изоляционный материал может выдержать без физического повреждения. Эта спецификация выражается в вольтах (В) или киловольтах (кВ), с которыми материал может выдержать до пробоя.
Технические характеристики коммутатораБаза данных Engineering360 SpecSearch содержит информацию о переключателе высоковольтного реле, включая количество полюсов и ходов.
Термин полюс описывает количество отдельных цепей, управляемых переключателем. Количество цепей, управляемых реле, определяет количество контактов переключателя, которое, в свою очередь, определяет полюса, необходимые для замыкания или размыкания контактов. Выключатели обычно имеют от одного до четырех полюсов.
На приведенных ниже изображениях слева направо показаны однополюсный (SP), двухполюсный (DP) и трехполюсный переключатель (3P). Обратите внимание, что на последнем изображении переключатель подключен к трем отдельным цепям и имеет три контакта.
Изображение предоставлено: Enasco | Излишки Skycraft | Фрэнк Алапини
ход определяет количество различных положений, в которых может работать переключатель. Важно, чтобы ходы релейного переключателя соответствовали его применению.
Переключатели простого хода (ST) разомкнуты в одном положении и замкнуты в другом. Например, однополюсный однопозиционный переключатель (SPST) представляет собой простой двухпозиционный переключатель, такой как выключатель света.Двухполюсный однопозиционный переключатель (DPST) — это двухполюсный переключатель, который размыкает и замыкает два контакта одним движением.
Двухходовые переключатели (DT) — это устройства двустороннего действия. Реле двойного действия имеют три контакта и два положения: в первом положении контакты 1 и 2 находятся в контакте, а третье остается разомкнутым. Во втором положении это соединение обратное к контактам 2 и 3.
Технические характеристики о контакте , включая ориентацию контактов и максимальные характеристики, важно учитывать при выборе электромеханических реле.
Ориентация контактов относится к положению переключателя, когда катушка реле не находится под напряжением. Как следует из названия, нормально разомкнутый (NO) переключатель разомкнут в состоянии покоя, без напряжения; когда через реле проходит ток, переключатель замыкается. Таким образом, нормально замкнутый (NC) переключатель (NC) перевернут: замкнут в состоянии покоя и разомкнут при включении. Перекидные переключатели содержат контакты как нормально разомкнутого, так и нормально замкнутого типа.
Контактычасто рассчитаны на прием максимально допустимого тока при указанном тепловыделении и окружающих условиях.Максимальный ток иногда называют максимальным коммутируемым напряжением (выраженным в вольтах) или максимальным коммутируемым током.
Характеристики скорости реле включают время включения и время отключения. Время включения — это время, необходимое переключателю для срабатывания и замыкания контакта, а время отключения — это количество времени, необходимое для размыкания и размыкания контакта. Скорость переключения обычно измеряется и указывается в миллисекундах. У более высокоскоростных устройств есть несколько преимуществ по сравнению с более низкоскоростными.В приложениях с высоким напряжением быстрое переключение снижает искрение и возможность физического повреждения.
Крепление
Реле высокого напряженияможно устанавливать различными способами.
- Кронштейн (или фланец) Навесные реле снабжены фланцем для монтажа. Фланец обычно устанавливается путем прикручивания устройства к соответствующему фланцу, который затем приваривается к соответствующей стене.
- DIN-рейка Устройства, смонтированные на , оснащены крепежными деталями, которые можно установить на DIN-рейку.DIN-рейки — это монтажные устройства, стандартизированные Немецким институтом норм и правил (DIN).
- Панельный монтаж Реле изготавливаются для монтажа на электрическую панель.
- PCB Реле монтируются на печатных платах (PCB) с использованием сквозных контактов или технологии поверхностного монтажа (SMT).
- Socket Реле монтируются на печатные платы с помощью штыревых разъемов.
Изоляция
Реле высокого напряженияможет использовать один из нескольких различных методов изоляции контактов.Как упоминалось выше, в продукте может использоваться вакуум в качестве метода изоляции, а также для предотвращения дугового разряда. В других реле в качестве диэлектрического изоляционного материала может использоваться воздух или смесь газов. Герконовые переключатели также используются для изоляции и могут переключать такие устройства, как соленоиды, контакторы и двигатели.
Список литературы
National Instruments — Как выбрать правильное реле
Что такое «пусковое», «выпадающее» и «номинальное» напряжения в таблице данных реле?
Напряжение срабатывания — это минимальное напряжение, при котором реле гарантированно срабатывает (аналогично Vih для цифрового затвора).
Для более позднего читателя, чтобы прояснить значение min и max в таблице «70% max и 10% min», как это требовалось, эти термины действительно сбивают с толку. « max » означает, что напряжение может быть меньше 70% для втягивания, но 70% — это максимальное значение всех приложенных напряжений , начиная с того места, где производитель гарантирует втягивание. Или, другими словами, максимальное значение напряжение, которое не гарантированно втягивается, а после этого (более высокое) гарантировано
Падение напряжения — это максимальное напряжение, при котором реле гарантированно выпадает. после того, как оно было включено в (аналогично Vil для цифрового затвора).« мин. » означает, что напряжение может быть больше 10% для выпадения, но 10% — это минимальное значение всех приложенных напряжений , начиная с того места, где производитель гарантирует падение. Другими словами, минимальное напряжение, которое не гарантированно выпадет, а после этого (ниже) гарантировано. Надеюсь, что это поможет в понимании.
Реле, как правило, имеют большой гистерезис, что означает, что после втягивания реле требуется гораздо меньше тока, чтобы удерживать его втянутом (если только вы не ударите его и не разомкните магнитную цепь).
Вы должны знать о некоторых тонкостях, которые не учитываются в других ответах.
Реле — это токовые устройства , и обычно катушка представляет собой обмотку из магнитного провода. Это означает, что небольшая заметка (2) в таблице данных (как и многие подобные заметки мелким шрифтом) очень важна для , особенно если вы хотите, чтобы ваша конструкция надежно работала в различных условиях. Спецификации относятся к приложенному напряжению , но реле действительно заботится только о токе (поскольку механическая жесткость пружины и магнитные характеристики не сильно меняются с температурой и из-за закона Ампера).
Удельное сопротивление меди увеличивается с повышением температуры (примерно на + 0,4% / ° C).
Реле срабатывает при подаче напряжения 70% от номинального. при температуре катушки 23 ° C. . Катушка может нагреваться из-за окружающей среды, и она может стать намного горячее в результате протекающего через нее тока. Часто существует отдельная спецификация для условия «горячего старта». Если температура катушки составляет 100 ° C, а начальное сопротивление составляло 720 Ом при 23 ° C, теперь оно будет 936 Ом, а ток будет снижен до 77% от его значения при 23 ° C.Внезапно эта маржа становится не такой уж большой. Снижение напряжения на 10% означает, что реле может вообще не работать.
Реле повышенной температуры (со специальной высокотемпературной изоляцией, такой как «H» 180 ° C) может вообще не гарантировать срабатывания даже при поданном полном номинальном напряжении.
Тот же эффект наблюдается и с падением напряжения (минимальное напряжение снижается при очень низких температурах), однако в большинстве случаев это не проблема, потому что обычно мы можем снизить напряжение катушки почти до нуля, особенно при низких температурах, когда устройства протекают. меньше.Катушка 720 Ом будет иметь 543 Ом при -40 ° C, поэтому вам нужно поддерживать напряжение катушки ниже 900 мВ (а не 1,2 В), чтобы гарантировать падение напряжения.
Как и следовало ожидать, это необходимо учитывать в таких приложениях, как автомобилестроение.
Кроме того, подавление катушки (например, обратный диод) или низкое напряжение питания заставят реле переключаться значительно медленнее и, таким образом, сократят срок службы контактов. Указанный срок службы обычно не включает эти факторы.
TL; DR: в большинстве случаев управляют катушками реле номинальным напряжением.
% PDF-1.2 % 136 0 объект > эндобдж xref 136 77 0000000016 00000 н. 0000001909 00000 н. 0000002074 00000 н. 0000002217 00000 н. 0000002273 00000 н. 0000002967 00000 н. 0000003217 00000 н. 0000003301 00000 н. 0000003414 00000 н. 0000003470 00000 н. 0000003555 00000 н. 0000003641 00000 п. 0000003742 00000 н. 0000003802 00000 н. 0000003903 00000 н. 0000003963 00000 н. 0000004064 00000 н. 0000004124 00000 н. 0000004225 00000 н. 0000004285 00000 п. 0000004386 00000 п. 0000004446 00000 н. 0000004547 00000 н. 0000004607 00000 н. 0000004708 00000 п. 0000004768 00000 н. 0000004869 00000 н. 0000004929 00000 н. 0000005030 00000 н. 0000005090 00000 н. 0000005192 00000 н. 0000005252 00000 н. 0000005352 00000 п. 0000005412 00000 н. 0000005512 00000 н. 0000005572 00000 н. 0000005672 00000 п. 0000005732 00000 н. 0000005832 00000 н. 0000005892 00000 н. 0000005994 00000 н. 0000006054 00000 н. 0000006154 00000 н. 0000006214 00000 н. 0000006315 00000 н. 0000006375 00000 н. 0000006475 00000 н. 0000006534 00000 н. 0000006593 00000 н. 0000006654 00000 н. 0000006685 00000 н. 0000006804 00000 н. 0000006934 00000 п. 0000007046 00000 н. 0000007153 00000 н. 0000008459 00000 п. 0000008482 00000 н. 0000012175 00000 п. 0000012198 00000 п. 0000015735 00000 п. 0000015758 00000 п. 0000019424 00000 н. 0000019447 00000 п. 0000022830 00000 н. 0000022853 00000 п. 0000026088 00000 п. 0000026111 00000 п. 0000028858 00000 п. 0000028967 00000 п. 0000028990 00000 н. 0000031727 00000 н. 0000031750 00000 п.
