Реле напряжения выбор: Как выбрать реле контроля напряжения для защиты электрооборудования на производстве, офисе, в квартире или коттедже

Какое реле напряжения выбрать? Как выбрать реле для квартиры

Автор:
Неля Журавель

Время прочтения: 5 мин

Дата публикации: 20-01-2023

Рейтинг статьи: (648)

Содержание

Напряжение в электросети редко бывает стабильным, а иногда и вовсе выходит за все допустимые рамки. Учитывая, что качество электропитания является важной составляющей для долгой службы бытовой техники и электроники, следует позаботиться об установке защиты.

Существуют разные устройства защиты, которые находят свое применение как в промышленности, так и в быту. Для рядового пользователя одним из решающих критериев является цена, так как устанавливать дорогое оборудование для защиты обычной бытовой техники — не самая разумная идея. Поэтому высокой популярностью у жителей Украины пользуются реле напряжения.

В данном обзоре мы рассмотрим, какое реле напряжение выбрать для надежной защиты всего дома или отдельной техники. Рассмотрим основные разновидности реле, доступных на рынке на данный момент, и их возможности.

Что такое реле напряжения

Данный прибор предназначен для защиты электрооборудования от перепадов напряжения и недопустимого значения тока. Тем не менее, в отличие от других видов защиты (стабилизаторы напряжения, ИБП), никакого влияния на электрический сигнал реле напряжения не оказывает. Функция данного прибора — это контроль параметров сетевого напряжения.

По своей сути реле напряжения является примерно тем же, чем является обычный автомат — отсекателем. Разница заключается в способе контроля параметров сети и в функциональных возможностях. Реле напряжения обесточивает нагрузку, обнаружив скачок тока или напряжения.

Основным силовым элементом прибора является электромагнитное реле. Именно через него осуществляется питание потребителя при нормальных параметрах электрической сети. В случае серьезных отклонений микроконтроллер размыкает реле, обесточивая потребителя в защитных целях.

Главным достоинством реле напряжения по отношению к другим способам защиты сети является простейшая схема, а вместе с ней и низкая цена в соотношении с мощности. Реле может стоить в десять раз меньше, чем электронный стабилизатор напряжения той же мощности.

Подбираем реле напряжения для квартиры

Чаще всего пользователи интересуются, как выбрать реле напряжения для квартиры. В этом нет ничего сложного, если ознакомиться с основными параметрами данного прибора и с тем, что на данный момент предлагает рынок. Кратко разберемся в этом вопросе.

Для квартиры, понятное дело, требуется однофазное реле напряжения. С этим вряд ли у кого-то возникнут проблемы. А вот дальше стоит задуматься над способом подключения. Тут всего две разновидности реле: с клеммным подключением и с подключением в розетку. Очевидно, что в розетку подключаются только маломощные реле напряжения, предназначенные для работы одного или нескольких потребителей. Максимальный ток таких реле обычно не превышает 16А, что является допустимым показателем для одной розетки. По понятным причинам более мощные реле для розеток не выпускаются. Реле напряжения с клеммным подключением предназначены для установки на монтажную DIN-рейку в электрощите и защищают весь дом или квартиру. При мощности в 8 кВт и выше цена таких приборов лишь немного выше, чем цена аналогов для подключения в розетку, т.к основное отличие заключается только в электромагнитном реле

Далее было бы неплохо определиться с функциональностью. Самые простые реле напряжения, например Новатек-Электро VC-115 имеют на корпусе лишь механические регуляторы для выставления пределов срабатывания защиты и таймера задержки восстановления питания. Такой прибор не даст Вам широкие настраиваемые возможности, зато делает максимально простой и интуитивной регулировку самых основных параметров. Другими параметрами, скорее всего, большинство вовсе не пользуется, предпочитая предустановленные заводские настройки. Если же Вы четко знаете требуемый режим работы, обратите внимание на более функциональные модели. Реле напряжения Adecs, к примеру, предлагают очень широкие настраиваемые возможности и удобную индикацию благодаря двум дисплеям. Реле Adecs, помимо основных параметров, позволяет установить предпочитаемый максимальный ток, допустимое напряжение (нарушение границ приведет к отключению лишь с задержкой), предельное напряжение (мгновенное срабатывание) и другие параметры.

Если Вы ожидаете от реле напряжения максимально комфортного мониторинга и интуитивно понятных настроек, обратите внимание на модели, поддерживающие Wi-fi. Так Вы сможете контролировать работу реле через приложение откуда угодно, если у смартфона есть доступ к интернету.

Кому стоит установить реле напряжения

Основная проблема выбора заключается в том, стоит ли устанавливать реле напряжения, или обратить внимание на стабилизатор. Тут все зависит от стабильности электросети. Если Вас часто беспокоят перепады напряжения, рекомендуется установить стабилизатор, так как в случае с реле регулярно будет срабатывать защитное отключение. Особенно если Вы установили реле для всей квартиры. Постоянные отключения, пусть и защитные, не будут сильно радовать. Лучше установить стабилизатор для квартиры, который обеспечит стабильные 220В и будет отключаться лишь в случае нештатных ситуаций, когда колебания в сети имеют слишком высокую амплитуду.

Реле напряжения является идеальным выбором для стабильных сетей, чтобы защитить технику от нештатных ситуаций. Нештатные ситуации могут случиться где угодно и когда угодно. Даже если в Вашей сети постоянные колебания не наблюдаются, нельзя исключать возникновение аварийной ситуации на ЛЭП или подстанции, что может привести к резким и опасным скачкам. Вряд ли устройство для защиты всей квартиры стоимостью в несколько сотен грн сильно ударит по бюджету, зато в случае резкого скачка напряжения оно сэкономит много тысяч, вовремя обесточив потребителя.

Ещё по теме

Реле напряжения «ZUBR» и «VOLTER»

Реле контроля напряжения

Какое реле напряжения поставить в квартиру

Выбор реле напряжения

Как выбрать реле напряжения. Выбор реле напряжения

Автор:
Неля Журавель

Время прочтения: 5 мин

Дата публикации: 05-01-2023

Рейтинг статьи: (1536)

Содержание

После того, как очередная неполадка в питающей сети приводит к нестабильному напряжению и, соответственно, выходу какой-либо техники из строя, многие жители Украины начинают всерьез задумываться об установке защиты. И хорошо, если решение это принимается не на личном опыте, а после знакомства с чужим. Что бы ни говорили скептики, а защита от перепадов напряжения для оборудования, работающего в нестабильной сети, нужна. Это же говорят и цифры. Производители сертифицированного в Украине электрооборудования, согласно ГОСТ, гарантируют исправную работу лишь при отклонении сетевого напряжения не более чем на 10% от номинального значения, что для одной фазы составляет 198-242В. В сети произошел лавинообразный всплеск напряжения и оборудование вышло из строя? О гарантии придется забыть, так как формально Вы допустили работу оборудования в сети, не соответствующей требованиям.

Если же Вы хотите обеспечить долгую и безотказную работу техники, в интернет-магазине стабильного электропитания «Вольтмаркет» для Вас доступен обширный выбор вспомогательного защитного оборудования различных типов, которое можно купить по заманчивой цене в Киеве, Харькове, Одессе, Днепре и с доставкой по всей Украине. Данное оборудование можно разделить на три группы, каждая из которых отличается степенью защиты и, соответственно, ценой:

Источники бесперебойного питания — обеспечивают многоуровневую защиту от любых проблем в питающей сети и непрерывную работу при кратковременных перебоев электроснабжения;

Стабилизаторы напряжения — обеспечивают защиту от перепадов напряжения, позволяя чувствительному оборудованию нормально работать в довольно нестабильной сети;

Реле напряжения — наш сегодняшний герой, о выборе которого мы будем говорить. Реле оказывают наиболее простую защиту, а именно — недопущение работы потребителя в нестабильной сети.

Мы рассмотрим, что такое реле напряжения, как оно работает, и на что смотреть, дабы сделать наиболее правильный выбор среди огромного многообразия моделей. А Вы, в свою очередь, можете проконсультироваться с нашими специалистами и испытать понравившуюся модель в магазинах «Вольтмаркет» в Киеве, Харькове, Одессе и Днепре, либо оформить заказ с быстрой курьерской доставкой в любой город страны.

Реле напряжения и его защитные свойства

Для того, чтобы сделать наиболее осознанный выбор, следует хотя бы отчасти понимать, что такое реле напряжения и как оно работает. Давайте же начнем. И начнем, пожалуй, издалека.

Электромагнитное реле — это простейшее устройство, которое находит широкое применение в схемах автоматизации. Реле — словно триггер — может находиться в одном из двух состояний, а именно в замкнутом или разомкнутом. Состояние реле зависит от подачи управляющего сигнала на намагничивающую катушку. Сигнал пришел — катушка намагничивается, притягивает к себе специальный якорь, а тот, в свою очередь, перемещает контакты, изменяя их состояние. Были разомкнутыми — стали замкнутыми, или наоборот. Вот это устройство и является основным силовым компонентом любого реле напряжения.

Как столь простое устройство может обеспечивать защиту потребителя от нестабильного электропитания? Все гораздо проще, чем кажется. В любом реле напряжения, помимо силовой части, есть «мозги» в лице микроконтроллера, которые осуществляют управление процессом работы всего прибора. Разумеется, также имеется входной вольтметр — прибору как-то ведь надо измерять сетевое напряжение. Наверняка многие к этому моменту уже догадались о том, как функционирует защита в реле напряжения. Тем не менее, давайте разберемся более детально.

Вольтметр измеряет входное напряжение и подает соответствующий сигнал на микроконтроллер. Тот, в свою очередь, обрабатывает это значение и сравнивает его с теми, которые допустимы согласно установленной программе. Если измеренное напряжение находится в рамках допустимых пределов — электромагнитное реле остается замкнутым и потребитель получает питание. Если же напряжение вышло за так называемый рабочий диапазон, то происходит мгновенное защитное отключение. Ну как мгновенное… Многие производители разрабатывают реле напряжения таким образом, чтобы отключение оборудования производилось в самый благоприятный момент, а именно — в момент прохождения синусоидой нулевой оси. Ну и некоторые намеренно предустановленные задержки не стоит исключать. После срабатывания реле напряжения произойдет автоматическое восстановление электроснабжения, как только параметры сети восстановятся и отработают необходимые задержки. Таким образом своевременное защитное отключение позволяет уберечь потребителя от воздействия на него опасных номиналов напряжения.

Вот и весь принцип работы реле напряжения. Просто? Да. Доступно? Да. Эффективно? Тоже да. Разумеется, такой радикальный подход к защите путем отключения потребителей уступает тому, что предлагают стабилизаторы напряжения, которые отключаются только при сильной амплитуде сетевых колебаний, а в рамках рабочего диапазона удерживают выходное напряжения в пределах 220В с определенной погрешностью. Зато цена реле напряжения в некоторых случаях не оставляет стабилизаторам никаких шансов. Оценить возможности реле напряжения и лично протестировать их работу на испытательном стенде можно в наших торговых точках, работающих в Киеве, Харькове, Днепре и Одессе.

Типы реле напряжения и их выбор

Реле напряжения — это довольно разнообразный класс устройств защиты, тем не менее выбор подходящей модели не составляет труда, так как различия, в основном, радикальные и очевидные.

Давайте сперва пройдемся по типам реле напряжения с точки зрения монтажа.

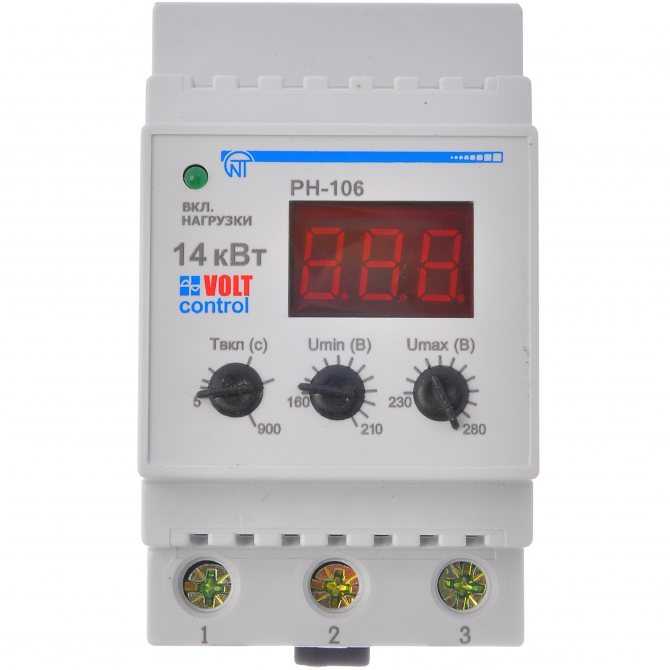

Самые популярные реле напряжения, судя по отзывам, предназначены для монтажа в электрощитовой или в электрошкафу на стандартную 30-мм DIN-рейку. Вход и выход, соответственно, подключаются клеммами. У такого варианта есть более «домашняя» альтернатива, а именно — реле напряжения с настенным монтажом. Все то же самое, только вот DIN-рейка не нужна. Прекрасный пример — отечественное реле напряжения Новатек-Электро РН-102.

Вышеперечисленные реле напряжения чаще всего применяются для защиты всей квартиры, целого дома или промышленного оборудования. Существуют реле напряжения, предназначенные для защиты от нестабильного электроснабжения лишь одного отдельного электроприбора. Такие реле подключаются непосредственно в розетку, когда как выходная розетка дублируется на корпусе. Никаких проводов. Вставили в розетку — и прибор тут же готов к работе. У данного способа подключения есть еще более интересный вариант исполнения, а именно — в виде удлинителя. Вы подключаете входной кабель в розетку, а на выходе получаете от 2 до 6 штук. Просто и удобно. Выбор способа монтажа реле напряжения очень прост, так как сфера применения того или иного варианта более-менее очевидна. К примеру, вряд ли для защиты одного прибора кому-то придет в голову купить реле с монтажом на DIN-рейку и наоборот, для всего дома установить реле-розетку.

С точки зрения типа потребителя реле напряжения бывают однофазные и трехфазные. Разница между ними, думаем, понятна и в пояснениях не нуждается. Другое дело — это специальные реле, предназначенные для работы однофазных потребителей в трехфазной сети. Речь идет о реле выбора фазы, например Рубеж РВФ-3/40. Данное реле напряжения позволяет выбирать наиболее оптимальную фазу для работы потребителя. Если на текущей фазе возник серьезный перекос напряжения, прибор переводит потребителя на другую, причем этот переход происходит очень быстро, не позволяя оборудованию отключиться ввиду кратковременного обесточивания.

Разумеется, одним из важнейших критериев выбора является номинальная мощность, характеризующая количество потребителей, которые могут работать под защитой реле напряжения. Модели с монтажом в розетку и в виде удлинителя имеют ограниченную мощность в 3.5 кВт, так как питание большого количества потребителей от одной розетки небезопасно. Трехфазные реле напряжения также обычно не обладают высокой мощностью, потому что прожорливых промышленных потребителей разумнее защищать, контролируя работу контактора соответствующей мощности. Хотя бывают и исключения, например РУБЕЖ РКН3Ф-40. Данное трехфазное реле напряжения позволяет работать без внешнего контактора, обладая собственной мощностью в 26. 4 кВа.

Ну и последний по порядку, но не по значению критерий выбора — это устройства индикации и управления. Реле напряжения в данном плане довольно разнообразны. С точки зрения элементов управления, с помощью которых устанавливаются основные параметры (верхний порог срабатывания по напряжению, нижний порог срабатывания по напряжению и время задержки на повторное включение после восстановления сети), реле напряжения могут содержать обычные кнопки, либо регуляторы. Кнопки управления подразумевают наличие дисплея, который нужен для перемещения по меню при установке параметров. Если же реле напряжения содержит регуляторы, то экран вовсе не обязателен, так как вокруг каждого регулятора нанесена шкала со значениями. Тем не менее, модели с дисплеями тоже имеются, например Новатек-Электро РН-150 VOLT CONTROL.

Некоторые производители стараются расширить возможности индикации своих реле напряжения. К примеру, высокой популярностью, судя по отзывам покупателей из Украины, пользуются реле напряжения Adecs, оснащенные двумя дисплеями: один для отображения сетевого напряжения, а другой — для нагрузки. К сожалению, возможность измерять ток — опциональна. Измеренный ток может выводиться на экран как в амперах, так и в перерасчете на мощность в киловаттах. А вот DigiTOP MP-63 отображает все сразу при помощи трех LED-дисплеев. Существуют также продвинутые модели, позволяющие выводить информацию о работе на экран смартфона через мобильное приложение, например TESSLA SR16. Согласитесь, очень удобно контролировать прибор и управлять его работой откуда угодно.

И так, какой можно сделать вывод? Несмотря на то, что мы перечислили немало возможных критериев выбора реле напряжения, трудного в подборе подходящей модели ничего нет, так как необходимость наличия той или иной особенности очевидна исходя из сферы применения. Если же у Вас возникли трудности в выборе, обратитесь к нашим специалистам за консультацией, после чего реле напряжения можно купить с доставкой в Киев, Харьков, Днепр, Одессу и другие города Украины.

высокое напряжение — выбор реле для нагрузки 48 В

спросил

Изменено 5 месяцев назад

Просмотрено 302 раза

\$\начало группы\$

Я хочу использовать реле для удаленного переключения нагрузки 48 В постоянного тока 1 А (пиковое значение 3 А при запуске с емкостной нагрузкой), однако почти все реле, которые я рассматривал, имеют максимальное контактное напряжение 30 В постоянного тока. При поиске Digikey многие детали указывают 125 В постоянного тока, но в техническом описании ток сильно занижен при этом максимуме. Например, Omron G5LE указывает 8 А при 30 В постоянного тока, но на графике «Максимальная коммутационная способность» номинал снижается до 3 А при 50 В.

Это реле может удовлетворить мои потребности при напряжении 48 В, но мой вопрос носит более общий характер. Если мне нужно переключить нагрузку постоянного тока до 100 В или около того, как мне найти реле. Существуют высоковольтные реле, рассчитанные на >400 В, но это, по-видимому, другая специальность, чем интересующий меня промышленный режим управления. , или есть лучшее решение типа твердотельных реле?

В моем конкретном случае нагрузка представляет собой источник постоянного тока с входным током 1 А 48 В и пиковым пусковым током 2,8 А. Однако этот вопрос обычно относится к коммутации нагрузок промежуточного напряжения. Поскольку источники питания 24 В и 48 В распространены в промышленном управлении, я предполагаю, что их переключение является довольно распространенным требованием.

  • реле
  • высоковольтный
  • выбор компонентов

\$\конечная группа\$

3

\$\начало группы\$

Снижение номинальных характеристик делается для защиты слоев гальванических материалов с серебром, платиной и другими материалами от температур > 5000 К и длительности индуктивной дуги на разомкнутой и емкостной дуги на замыкающей и хуже при любом потенциальном дребезге контактов при малом токе катушки . Реле большей мощности называются 9Контакторы 0035 и намного дороже.

Лучше спроектировать снаббер для реактивных нагрузок, которые вы переключаете, если они могут быть четко определены.

Для конденсаторов ICL используются для уменьшения пускового тока, а вторичное реле может обойти ICL, работающее при температуре > 85°C, для увеличения срока службы.

2\$. Ограничения по току и напряжению удержания ограничивают максимальное постоянное напряжение на контактах, но они могут быть ослаблены с помощью снабберов и катушек, связанных по переменному току, а нагрев контактов также увеличивает активацию (сопротивление PTC из меди снижает ток и силу ускорения), что увеличивает время переключения и повреждение от быстрого езда на велосипеде.

Это поддерживает мои комментарии (1*) и добавляет больше деталей о том, чего не следует делать, но мало говорит о том, как это делать лучше.

https://omronfs.omron.com/en_US/ecb/products/pdf/auto-dc_precautions.pdf

Вот хорошее силовое реле, но оно стоит 47 долларов. https://www.mouser.ca/ProductDetail/Omron/G9EJ-1-E-UVD-DC24?qs=sGAEpiMZZMtJbfcMcIM8CI%252BTM1izMQFwx3guShhln9Zo%3D, и все же улучшит надежность с помощью стабилитрона + диод на катушке и силового стабилитрона + диод на контакте с RC демпфер, возможно, так же хорошо выбран, чтобы быть недостаточно демпфированным.

Вы можете отказаться от всех этих реле и заменить их защищенными интеллектуальными полупроводниковыми переключателями, когда стоимость жизненного цикла оправдывает это.

\$\конечная группа\$

2

\$\начало группы\$

Автомобильные реле постоянного тока со следующими параметрами подходят для ваших целей.

Рабочее напряжение: 6 В / 12 В (14 В) / 24 В (28 В) / 36 В / 48 В / 60 В / 72 В.

Рабочий ток: 40 A Ith

Кривая испытания под нагрузкой

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как выбрать реле: электромеханическое, герконовое, твердотельное реле или полевой транзистор

Электромеханические реле, возможно, сегодня наиболее широко используются в приложениях ATE. Они состоят из катушки, якорного механизма и электрических контактов. Когда катушка находится под напряжением, наведенное магнитное поле перемещает якорь, который размыкает или замыкает контакты. См. рис. 1.

Рис. 1. Электромеханическое реле: Ток через катушку создает магнитное поле, перемещающее якорь между контактами


Электромеханические реле поддерживают широкий диапазон характеристик сигнала, от низкого напряжения/тока до высокого напряжения/тока и от постоянного тока до частот ГГц. По этой причине практически всегда можно найти электромеханическое реле с характеристиками сигнала, соответствующими заданным системным требованиям. Схема привода в электромеханических реле гальванически изолирована от контактов реле, а сами контакты также изолированы друг от друга.

Эта изоляция делает электромеханические реле отличным выбором для ситуаций, когда требуется гальваническая развязка.

Контакты электромеханических реле, как правило, крупнее и надежнее, чем у некоторых других типов реле. Контакты большего размера дают им возможность выдерживать неожиданные импульсные токи, вызванные паразитными емкостями, присутствующими в вашей цепи, кабелях и т. д. Однако досадным компромиссом является то, что контакты большего размера требуют корпусов большего размера, поэтому их нельзя размещать на коммутаторе так плотно. модуль.

Несмотря на то, что механическая конструкция электромеханических реле обеспечивает большую гибкость при переключении, у них есть одно важное ограничение: скорость. По сравнению с другими реле электромеханические реле являются относительно медленными устройствами — типичные модели могут переключаться и устанавливаться за 5–15 мс. Эта рабочая скорость может быть слишком низкой для некоторых приложений.

Электромеханические реле обычно имеют более короткий механический срок службы, чем реле других типов. Достижения в области технологий увеличили их механический срок службы, но электромеханические реле по-прежнему не имеют такого количества возможных срабатываний, как сопоставимые герконовые реле. Как и в случае любого реле, количество коммутируемой мощности и другие параметры системы могут оказать существенное влияние на общий срок службы реле. Фактически механический срок службы электромеханического реле может быть меньше, чем срок службы герконового реле, но его электрический срок службы при аналогичной нагрузке (особенно емкостной нагрузке) может уменьшаться гораздо медленнее, чем у герконового реле. Более крупные и прочные контакты электромеханического реле часто могут пережить сопоставимое герконовое реле.

Доступны электромеханические реле как с фиксацией, так и без блокировки. Реле без фиксации требуют непрерывного прохождения тока через катушку, чтобы реле оставалось включенным. Они часто используются в приложениях, где реле должно вернуться в безопасное состояние в случае сбоя питания.
