Реле отопителя ваз 2114. Реле отопителя ВАЗ 2114: назначение, расположение и замена резистора печки

Что такое реле отопителя ВАЗ 2114 и где оно находится. Как проверить и заменить резистор печки. Почему не работает вентилятор отопителя. Как устранить неполадки в работе печки ВАЗ 2114.

Что такое реле отопителя ВАЗ 2114 и для чего оно нужно

Реле отопителя ВАЗ 2114 — это электронный компонент, который отвечает за включение и выключение вентилятора печки. Его основная задача — подавать напряжение на электродвигатель вентилятора отопителя при включении печки.

Реле отопителя выполняет следующие функции:

• Включает вентилятор печки при повороте регулятора отопителя
• Отключает вентилятор при выключении печки
• Защищает электрическую цепь от перегрузок
• Обеспечивает плавное включение вентилятора

Без исправного реле отопителя вентилятор печки не будет работать, а значит салон автомобиля не будет обогреваться в холодное время года. Поэтому важно следить за состоянием этого компонента и своевременно производить его замену при выходе из строя.

Где находится реле отопителя на ВАЗ 2114

Расположение реле отопителя на ВАЗ 2114 может немного отличаться в зависимости от года выпуска и комплектации автомобиля. Однако в большинстве случаев его можно найти:

• Под панелью приборов со стороны водителя
• В монтажном блоке предохранителей и реле
• За бардачком со стороны пассажира

Чтобы точно определить месторасположение реле отопителя на вашем автомобиле, рекомендуется обратиться к руководству по эксплуатации ВАЗ 2114.

Визуально реле отопителя представляет собой небольшую пластиковую коробочку с контактами. Обычно на корпусе есть маркировка, позволяющая идентифицировать этот элемент.

Признаки неисправности реле отопителя

О выходе из строя реле отопителя ВАЗ 2114 могут свидетельствовать следующие признаки:

• Вентилятор печки не включается при повороте регулятора
• Вентилятор работает только на максимальных оборотах
• Вентилятор включается с задержкой или работает с перебоями
• При включении печки перегорает предохранитель

Если вы заметили подобные симптомы, необходимо проверить исправность реле отопителя и при необходимости заменить его на новое. Своевременная диагностика и ремонт позволят избежать более серьезных проблем с системой отопления автомобиля.

Как проверить работоспособность реле отопителя

Для проверки исправности реле отопителя ВАЗ 2114 можно воспользоваться следующими методами:

1. Визуальный осмотр на наличие повреждений корпуса, оплавлений, следов коррозии
2. Прозвонка мультиметром для проверки целостности обмотки реле
3. Подача напряжения 12В на управляющие контакты — должен раздаться характерный щелчок
4. Замена на заведомо исправное реле для сравнения работы

Если при проверке обнаружены неисправности или реле не срабатывает, его необходимо заменить. Ремонт этого элемента обычно нецелесообразен из-за невысокой стоимости нового реле.

Порядок замены реле отопителя ВАЗ 2114

Замена реле отопителя на ВАЗ 2114 производится в следующем порядке:

1. Отключить минусовую клемму аккумулятора
2. Снять защитную крышку монтажного блока
3. Найти и аккуратно извлечь старое реле из разъема
4. Установить новое реле в разъем до щелчка
5. Проверить надежность фиксации
6. Установить защитную крышку на место
7. Подключить аккумулятор и проверить работу печки

При замене важно использовать реле с аналогичными характеристиками. Номер и маркировка должны совпадать с оригинальным элементом. После установки нового реле необходимо проверить работу вентилятора отопителя на всех режимах.

Резистор печки ВАЗ 2114: назначение и расположение

Резистор печки (также называемый добавочным сопротивлением) — это еще один важный элемент системы отопления ВАЗ 2114. Его основная функция — регулировка скорости вращения вентилятора печки.

Резистор позволяет изменять силу тока, подаваемого на электродвигатель вентилятора, тем самым регулируя его обороты. Благодаря этому водитель может выбирать интенсивность обдува в салоне.

Расположен резистор печки ВАЗ 2114 обычно в следующих местах:

• За бардачком со стороны пассажира
• Под панелью приборов рядом с воздуховодами
• В корпусе отопителя

Точное расположение может отличаться в зависимости от модификации автомобиля. Для доступа к резистору в большинстве случаев требуется частичный демонтаж панели приборов.

Как проверить и заменить резистор печки ВАЗ 2114

Проверка исправности резистора печки ВАЗ 2114 выполняется в следующем порядке:

1. Отключить аккумулятор
2. Снять защитную крышку и получить доступ к резистору
3. Визуально осмотреть на наличие повреждений
4. Проверить сопротивление каждой секции мультиметром
5. Сравнить полученные значения с эталонными

Если резистор неисправен, его необходимо заменить. Порядок замены:

1. Отсоединить разъем от старого резистора
2. Выкрутить крепежные винты
3. Извлечь старый резистор
4. Установить новый резистор
5. Закрепить винтами и подключить разъем
6. Проверить работу печки на всех режимах

При замене важно использовать резистор с аналогичными характеристиками. После установки необходимо убедиться в корректной работе вентилятора отопителя на всех скоростях.

Основные причины неисправности вентилятора печки ВАЗ 2114

Если вентилятор печки ВАЗ 2114 не работает или работает некорректно, причиной могут быть следующие неисправности:

• Перегоревший предохранитель вентилятора отопителя
• Неисправное реле включения вентилятора
• Вышедший из строя резистор печки
• Поломка электродвигателя вентилятора
• Окисление контактов в разъемах
• Обрыв проводки в цепи питания вентилятора
• Неисправность переключателя скоростей вентилятора

Для точного определения причины неисправности рекомендуется провести поэтапную диагностику всех элементов системы отопления. В сложных случаях может потребоваться помощь специалиста.

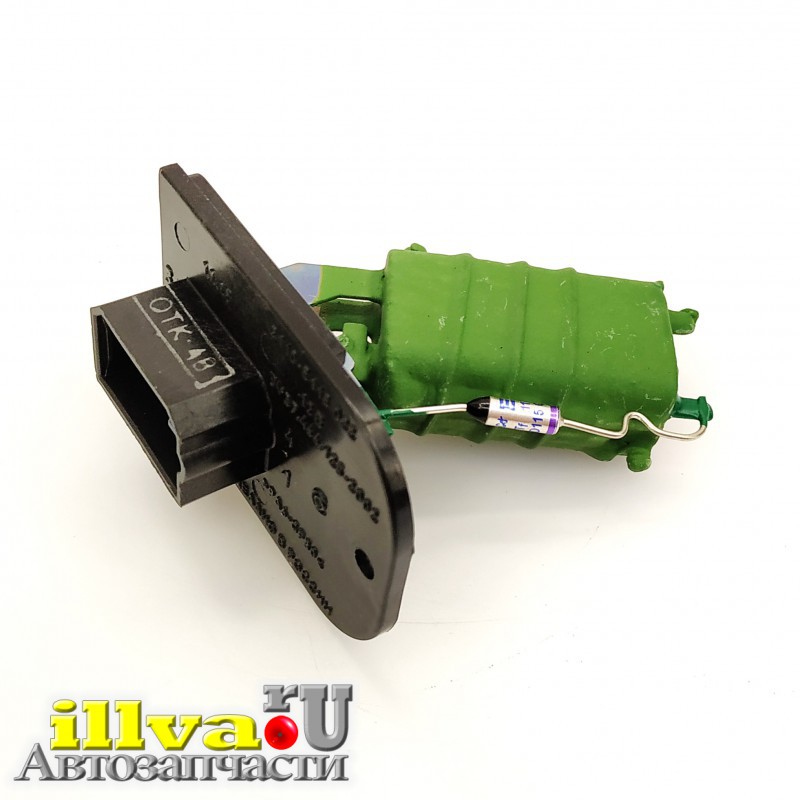

21108118022 Сопротивление добавочное ВАЗ-2110,2114,2115 отопителя СОАТЭ — 2110-8118 022 2110-8118022-01

Распечатать

Главная   Запчасти для наших машин и тракторов

24

1

Применяется: ВАЗ

Код для заказа: 065440

Добавить фото

Дадим оптовые цены предпринимателям и автопаркам ?

Наличные при получении VISA, MasterCard, МИР Долями Оплата через банк

Производитель: СОАТЭ Получить информацию о товаре или оформить заказ вы можете по телефону 8 800 6006 966.

Есть в наличии

Самовывоз

Уточняем

Доставка

Уточняем

Доступно для заказа — больше 10 шт.

Данные обновлены: 01.06.2023 в 08:30

• Все характеристики
• Отзывы о товаре
• Вопрос-ответ
• Где применяется

Характеристики

Сообщить о неточности
в описании товара

Код для заказа065440

Артикулы2110-8118 022, 2110-8118022-01

ПроизводительСОАТЭ

Каталожная группа: ..Отопление и вентиляция кабины
Кузов

Ширина, м: 0.06

Высота, м: 0.04

Длина, м: 0.09

Вес, кг: 0.074

Отзывы о товаре

Вопрос-ответ

Задавайте вопросы и эксперты
помогут вам найти ответ

Чтобы задать вопрос, необоходимо
авторизоваться/зарегистрироваться
на сайте

Чтобы добавить отзыв, необходимо
авторизоваться/зарегистрироваться
на сайте

Чтобы подписаться на товар, необходимо
авторизоваться/зарегистрироваться
на сайте

Где применяется

• Легковые автомобили / ВАЗ / ВАЗ-2110 3 чертежа
  • Резистор добавочный Вентиляция и отопление / Отопитель
  • Резистор добавочный Вентиляция и отопление / Радиатор отопителя
  • Резистор добавочный Вентиляция и отопление / Радиатор отопителя

Сертификаты

Обзоры

Все обзоры участвуют в конкурсе — правила конкурса.

Для этого товара еще нет обзоров.

Написать обзор

Наличие товара на складах и в магазинах, а также цена товара указана на 01.06.2023 08:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону

8 800 6006 966. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

Причины поломки вентилятора печки на автомобилях ЛАДА Самара

Главная » Система отопления

Опубликовано: 12. 09.2016

Попробуем разобраться, почему может не работать печка, а именно вентилятор отопителя на ваз 2114, 13, 15.

Чтобы понять, что у вас не работает вентилятор печки, нужно всего лишь при заведенной машине попробовать включить печку на разных скоростях. Если вентилятор заработает, то вы сразу услышите шум. К слову, если вентилятор работает на какой-то одной скорости, то дело в дополнительном резисторе или в переключателе режимов печки.

Содержание

1. Почему может не работать вентилятор?
2. Сгорел предохранитель.
3.  Закисли контакты в монтажном блоке.
4.    Залипло реле зажигания.
5. Печка работает только в третьем положении.
6. Переключатель печки не работает.
7. Не работает вентилятор.
8. Почему может не работать печка:

Почему может не работать вентилятор?

1. Сгорел предохранитель.

   За работу вентилятора печки отвечает предохранитель под номером F7 с силой тока 30А. Если перегорит этот предохранитель, от у вас в машине не будут работать также:прикуриватель, омыватель фар, лампочка в бардачке и обогрев заднего стекла. Поэтому проверить данный пункт достаточно легко. Сложнее устранить поломку, т.к. если у вас сгорел предохранитель, значит где то есть короткое замыкание, которое нужно найти перед установкой нового предохранителя.

2.  Закисли контакты в монтажном блоке.

   Окислившиеся контакты — весьма распространенная проблема. Чтобы вентилятор заработал достаточно пошевелить провода идущие в монтажный блок.

3.    Залипло реле зажигания.

   Если вашу печку глючит и она включается только на прогретую, то все дело в реле зажигания. В данном случае поможет только замена реле, которое находится под панелью приборов.

4. Печка работает только в третьем положении.

   Если это так, то вам нужно заменить добавочный резистор, т.к. в первых двух положениях ток на печку идет через него.

5. Переключатель печки не работает.



   Для проверки переключателя возьмите 12вольтовую лампочку. Чтобы получить доступ к переключателю печки нужно снять центральную консоль панели приборов. Теперь делаем следующее: включаем зажигание; Минусовой провод от лампочки кидаем на кузов, а другой поочередно подключаем  1-2-3му выходам на дополнительном резисторе. Если лампочка загорается, значит переключатель работает. Если не загорается, то нужно подключить лампочку к плюсовому проводу на переключателе положения(сине-желтый провод). Если лампочка не загорается, то нужно проверять предохранитель или искать обрыв цепи.

6. Не работает вентилятор.

   Если вы все проверили и вентилятор все равно не работает, значит либо он перегорел, либо у него плохой контакт массы, либо в моторчике залипли щетки.

Как поменять вентилятор отопителя на ваз 2114.

Почему может не работать печка:





Как вам статья?

Рейтинг

( Пока оценок нет )

вентилятор печка поломка
