Реле печки ваз 2109 где находится. Блок предохранителей и реле ВАЗ 2109, 2108, 21099: расположение, схемы, замена

Где находится блок предохранителей в ВАЗ 2109. Какие бывают виды блоков предохранителей. Чем отличаются блоки старого и нового образца. Как расшифровать схему предохранителей и реле. Как самостоятельно заменить предохранитель.

Расположение блока предохранителей в ВАЗ 2109

Основной блок предохранителей и реле в ВАЗ 2109, 2108 и 21099 расположен под капотом, в левой части моторного отсека, под защитной крышкой. Дополнительный блок может находиться в салоне, под панелью справа (в основном на инжекторных моделях).

Блоки предохранителей на карбюраторных и инжекторных версиях одинаковые, отличаются только по году выпуска автомобиля (до и после 1998 года).

Виды блоков предохранителей ВАЗ 2109

Существует два основных вида блоков предохранителей для ВАЗ 2109:

• Старого образца (до 1998 года) — маркировка 17.3722
• Нового образца (после 1998 года) — маркировка 2114-3722010-60

Основные отличия:

• Разная маркировка элементов
• Разное количество и номинал предохранителей
• В новом блоке отсутствуют некоторые реле (вентилятора охлаждения, омывателя заднего стекла)

Схема и расшифровка предохранителей ВАЗ 2109 старого образца

Блок предохранителей старого образца (17.3722) содержит 16 предохранителей:

• F1 (10А) — Резервный
• F2 (10А) — Указатели поворота, аварийная сигнализация
• F3 (10А) — Стоп-сигналы, плафон салона
• F4 (20А) — Обогрев заднего стекла, прикуриватель
• F5 (20А) — Звуковой сигнал
• F6 (30А) — Резервный
• F7 (30А) — Вентилятор отопителя, омыватели, реле вентилятора охлаждения
• F8-F9 (7,5А) — Резервные
• F10-F11 (7,5А) — Габаритные огни
• F12-F13 (7,5А) — Ближний свет фар
• F14-F15 (7,5А) — Дальний свет фар
• F16 (15А) — Указатели поворотов, приборы

Схема и расшифровка реле ВАЗ 2109 старого образца

Блок реле старого образца содержит 12 реле:

• K1 — Омыватель фар
• K2 — Указатели поворота и аварийка
• K3 — Очиститель ветрового стекла
• K4 — Контроль ламп
• K5 — Дальний свет фар
• K6 — Омыватель фар
• K8 — Звуковой сигнал
• K9 — Вентилятор охлаждения
• K11 — Обогрев заднего стекла
• K12 — Ближний свет фар

Схема и расшифровка предохранителей ВАЗ 2109 нового образца

Блок предохранителей нового образца (2114-3722010-60) содержит 16 предохранителей:

• F1-F3 (8А) — Резервные
• F4 (16А) — Вентилятор отопителя
• F5 (3А) — Указатели поворота, приборы
• F6 (8А) — Стоп-сигналы
• F7 (8А) — Освещение салона, подсветка приборов
• F8 (16А) — Звуковой сигнал, вентилятор охлаждения
• F9-F10 (8А) — Габаритные огни
• F11 (8А) — Указатели поворота, аварийка
• F12 (16А) — Прикуриватель
• F13-F14 (8А) — Дальний свет фар
• F15-F16 (8А) — Ближний свет фар

Как определить перегоревший предохранитель

Признаки перегоревшего предохранителя:

• Визуальный осмотр — перегоревшая перемычка внутри
• Проверка мультиметром — отсутствие проводимости
• Неработающий электроприбор в цепи предохранителя

При обнаружении перегоревшего предохранителя необходимо выяснить причину перегорания перед заменой.

Как самостоятельно заменить предохранитель в ВАЗ 2109

1. Обесточьте автомобиль, отключив аккумулятор
2. Снимите защитную крышку блока предохранителей
3. Найдите перегоревший предохранитель по схеме
4. Извлеките старый предохранитель специальным пинцетом
5. Вставьте новый предохранитель такого же номинала
6. Проверьте работу соответствующего электроприбора
7. Установите защитную крышку на место

Меры предосторожности при работе с электрикой автомобиля

При замене предохранителей и работе с электрооборудованием автомобиля необходимо соблюдать следующие меры безопасности:

• Всегда отключайте аккумулятор перед началом работ
• Используйте предохранители только рекомендованного номинала
• Не заменяйте предохранители «жучками» или самодельными перемычками
• При частом перегорании предохранителя обратитесь в сервис для диагностики
• Не работайте с электрикой при включенном зажигании
• Используйте инструменты с изолированными рукоятками

Как прочитать схему предохранителей и реле ВАЗ 2109

Для правильной расшифровки схемы предохранителей и реле необходимо:

1. Определить модификацию и год выпуска автомобиля
2. Найти соответствующую схему (старого или нового образца)
3. Изучить условные обозначения на схеме
4. Сопоставить номера предохранителей/реле с их назначением
5. При необходимости воспользоваться расшифровкой маркировок

Помните, что схемы могут незначительно отличаться даже в пределах одной модификации, поэтому всегда сверяйтесь с документацией на конкретный автомобиль.

Диагностика проблем с электрооборудованием ВАЗ 2109

При возникновении проблем с электрооборудованием автомобиля рекомендуется следующий алгоритм действий:

1. Определите неработающий электроприбор
2. Найдите соответствующий предохранитель по схеме
3. Проверьте состояние предохранителя визуально и тестером
4. При необходимости замените предохранитель
5. Если проблема сохраняется, проверьте соответствующее реле
6. Проверьте целостность проводки и разъемов
7. При сложных неисправностях обратитесь в сервис

Помните, что частое перегорание предохранителей может указывать на более серьезные проблемы в электросистеме автомобиля.

Блок предохранителей ВАЗ 2109 | Полное опипсание схем предохранителей ВАЗ 21099

• 1 Блок предохранителей ВАЗ 2109 и 21099
  • 1.1 Схемы
  • 1.2 Отличия
  • 1.3 Схема блока предохранителей ВАЗ 2109 старого образца
    • 1.3.1 Реле
  • 1.4 Блок предохранителей ВАЗ 21099 нового образца
    • 1.4.1 Реле
  • 1.5 Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.

Монтажный блок предохранителей ВАЗ 2109 выполнен единым узлом. Искать плавкие вставки под бардачком или под рулем нет необходимости. Их там можно найти в редких модификациях или авто с полностью переделанной электросхемой. С завода панель монтировалась на салонной переборке моторного отсека со стороны водителя.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17. 3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

«Расположение»

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

• Детали монтажного блока маркируются по-разному;
• Номинал у предохранителей отличается;
• У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

Схема блока предохранителей ВАЗ 2109 старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

№	Сила тока	Цепь, которую он защищает
F1	10А	Резервный предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3	10А	Задние фары стоп-сигнала, плафон подсветки салона
F4	20А	Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15		Правая фара дальнего света
F16	15А	Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

« схема блок предохранителей ВАЗ 2109 (17. 3722) »

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальних фар
9	Лампы ближних фар
11	Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
12	Работа клаксона

« блок предохранителей ВАЗ 2109 старого образца описание »

Блок предохранителей ВАЗ 21099 нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Блок предохранителей ВАЗ 21099 инжектор / карбюратор.

№	Номинальный ток	Электрическая цепь, за которую отвечает
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары



«Новый БП»

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорание предохранителя (одного или нескольких).

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками.

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода. Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно. Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Почему не работает вентилятор печки ВАЗ-2109 и как исправить

Печка в салоне автомобиля ВАЗ-2109 необходима в зимний период. Поэтому, если по каким-то причинам перестает работать ее вентилятор, автовладелец начинает серьезно беспокоиться и предпринимает все действия, чтобы решить возникшую проблему. В этой статье пойдет речь о причинах выхода из строя вентилятора печки ВАЗ-2109 и методах их выявления.

Содержание

Функции вентилятора печки ВАЗ-2109

Автомобильная печка ВАЗ-2109 предназначена для обогрева пространства салона транспортного средства. Также она помогает избавиться от запотевания стекол изнутри салона машины. Ее обогревательная мощность рассчитана на то, что в 25 градусов мороза внутри автомобиля будет поддерживаться оптимальный тепловой режим – от 16 градусов тепла.

Одним из основных элементов автомобильной печки является вентилятор. Он нужен для того, чтобы прогонять воздух из внешней среды, который попадает в обогревательный прибор через радиатор. Холодный воздух проходит процедуру прогрева и попадает в автомобильный салон уже в теплом виде.

Читайте также: Замена сайлентблоком задней балки ВАЗ-2109

Печка в автомобиле может перестать выполнять свои прямые функции, если вентилятор, входящий в ее конструкцию прекращает свою работу.

Поэтому специалисты рекомендуют владельцу транспортного средства разобраться с причинами его поломки.

Причины, почему не работает вентилятор печки ВАЗ-2109

Опытные специалисты, занимающиеся ремонтом ВАЗ-2109, выделяют несколько наиболее распространенных причин, по которым вентилятор автомобильного обогревателя-печки перестает работать.

Первая причина заключается в сгоревшем предохранительном элементе. Ее называют самой проблематичной, так как определить, что из строя вышла именно эта деталь, бывает сложно. Чтобы это сделать, необходимо пересмотреть всю токопроводящую цепь отопительной системы транспортного средства. Если проблема кроется именно в испорченном предохранителе, то следует знать его маркировку – «F7» (она соответствует заданной силе тока предохранителя в 30 А).

Вторая причина – плохой контакт в монтажном блоке. Данный контакт попросту может окислиться. Для проверки подобного предположения можно просто пошевелить колодку с закрепленными на ней жгутиками. В случае если печной вентилятор после этих манипуляций внезапно снова заработал, значит, причина именно в данном контакте. Решение проблемы очевидное – следует произвести зачистку окисленного контакта в монтажном блоке.

Третья причина – в системе зажигания произошло заливание реле. Выяснить эту причину легко. Для этого нужно обратить внимание, в какой момент начинает работать обогревательный прибор ВАЗ-2109. Если он включается уже после того, как этап прогревания транспортного средства уже завершился, то реле зажигания залило маслом. Специалисты в этом случае советуют заменить вышедшее из строя реле, которое размещается на ВАЗ-2109 под приборной панелью.

Четвертая причина того, что вентилятор начинает свое функционирование не сразу (как и сама автомобильная печка), а на третьей скорости. Оказывается, описанная причина имеет прямую связь с добавочным резистором. Так, на первых двух скоростях вентилятор подпитывается электрическим током с помощью этого добавочного резистора. При переходе на режим третьей скорости электроток начинает подаваться сразу на вентилятор без каких-либо добавочных приспособлений. Если заменить испорченный добавочный резистор, то вентилятор автомобильного обогревателя начнет функционировать уже на первом скоростном режиме.

Читайте также: Вес двигателя ВАЗ-2109

Также к причинам, по которым может не работать вентилятор, входящий в конструкцию отопительной системы транспортного средства, специалисты относят неисправное состояние переключателя данной системы. Описываемый переключатель находится под центральной консолью. Для его диагностики необходимо произвести ряд несложных операций:

• демонтируем центральную консоль;
• заводим автомобиль;
• берем двенадцативольтную лампочку (например, габаритную), которая будет служить своеобразным тестером, если к ней припаять провода – «минус» и «плюс»;
• провод «минус» – замыкаем на кузов;
• провод «плюс» – прикасаемся к 1-му, 2-му и 3-му контактам добавочного резистора.

Диагностируем реакцию тестера-лампочки:

• тестер горит – переключатель находится в рабочем состоянии;
• тестер не горит – переключатель не работает.

Во втором случае провод тестера-лампочки присоединяем к «плюсу» переключателя и снова диагностируем его реакцию:

• тестер горит – обрыва в токопроводящей цепи нет, предохранитель не поврежден;
• тестер не горит – в токопроводящей цепи есть где-то обрывы, а предохранитель находится в рабочем состоянии.

Проанализировав проблемную ситуацию и причины, что привели к ее возникновению, следует их решить путем замены детали, вышедшей из строя.

Также неисправность может быть скрыта в неработающих деталях самого вентилятора. Чаще всего выходит из строя его электрический двигатель – сердце данного прибора. Такая причина диагностируется в случае, когда все предыдущие оказались неподходящими. Если рассматривать более подробно виды неисправностей электродвигателя вентилятора, то можно среди них выделить:

1. Данная деталь сгорела.
2. Электродвигатель плохо контактирует с массой транспортного средства.
3. В щетках электродвигателя вентилятора автомобильной печки наблюдается залипание.

Критической причиной выхода из строя вентилятора отопительной системы ВАЗ-2109 является подтвержденный факт того, что сгорел его электродвигатель. В этом случае предстоит замена сразу всего прибора, а не конкретной его детали.

Замена нерабочего вентилятора отопительной системы предполагает несколько этапов:

• демонтаж накладки печки, которая расположена под капотом;
• вскрытие защитного кожуха двигателя автомобильного обогревательного прибора;
• выкручивание крепежных болтов, что служат фиксаторами вентилятора;
• извлечение неисправной детали и замена ее исправной;
• сборка в обратном порядке.

Читайте также: Почему медленно работают дворники на ВАЗ-2109

Как видим, описываемую замену выполнить достаточно просто в гаражных условиях самостоятельно, но при возникновении трудностей всегда можно обратиться в автосервис за помощью.





Как вам статья?

FUSES VAZ 2109 2108 21099

Содержание

• БАЙКА БЛАГОВОЙ И РЕЛЕКО. , выпускается в пятидверном кузове и является 3-дверной версией ВАЗ 2108. На этой платформе монтировался и ВАЗ 21099. Поэтому расположение блоков и назначение элементов у них общее. Эта серия автомобилей выпускалась с 1984 до 2011 года в основном с бензиновыми двигателями (инжекторными и карбюраторными). В этом материале вы найдете описание блоков предохранителей и реле ВАЗ 2109, 2108, 21099 со схемами и примерами исполнения. Выберите предохранитель прикуривателя.

  Текущее использование см. в описании на обратной стороне защитной крышки. Возможно разное исполнение блоков, что зависит от года выпуска (соответственно есть блоки старых и новых моделей).

  Блок предохранителей и реле

  Основной блок с предохранителями и реле расположен под капотом, сзади, в монтажном отсеке слева, под защитной крышкой.

  Опция 1

  Фото — Пример

  Схема

  . 8А Омыватель фар (в момент зажигания), реле зажигания омывателя фар (контакты), клапан зажигания омывателя фар 4 16A Катушка реле вентилятора радиатора, выключатель электроцепи и двигатель печки 5 3A Переключатель режима сигнализации поворота, переключатель указателя поворота, переключатель указателя поворота, лампа указателя поворота, лампа указателя поворота, задний ход Переключатель оптики, фонари заднего хода, тахометр, вольтметр, указатель уровня топлива, указатель уровня топлива, контрольная лампа уровня топлива, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и сигнализация, указатель давления масла, аварийная лампа тормозной системы, выключатель гидравлической тормозной системы, выключатель стояночного тормоза 6 8А Выключатель стоп-сигналов и плафона 7 8А Лампы освещения салона, контрольная лампа включения габаритов, лампа включения отопителя и ручки прикуривателя, лампа включения перчаточный ящик, выключатель и лампа включения приборов панели приборов 8 16A Сигнал, выключатель сигнала, двигатель вентилятора радиатора 9 8A Размеры левого фонаря, Размеры заднего левого фонаря 10 8A Правый фонарь, правый задний фонарь, выключатель противотуманных фар, контрольная лампа противотуманных фар 11 8A Переключатель и выключатель поворотников, указателей поворота, сигнальной лампы аварийного режима9 12 16A Штекер прикуривателя переносной лампы thirteen 8A Правый дальний свет 14 8A Левый дальний свет, лампа с дистанционным управлением666 14 8A0044 пятнадцать 8А Правый ближний свет шестнадцать 8А Ближний свет левая фара

  Предохранитель №12 на 16А отвечает за прикуриватель.

  Назначение реле

  30

  K1	РЕЛЕ СВЕДЕНИЯ ФАРЫ
  K2	.0046	Lamp control relay
  K5	High beam relay
  K6	Headlight washer relay
  K7	Glass lift power relay
  K8	Horn relay
  K9	Реле вентилятора
  K10	Реле заднего обогревателя
  K11	Реле ближнего света

  9203

  Фотография — Схема

  Описание

  А	10A Фарадные шайбы (при включении) РЕЛЕ СВЕТА ФОРВЫ (контакты) Фарала. реле (в режиме тревоги) сигнальная лампа
  3	10А Фонари задние (стоп-сигналы) Плафон освещения салона
  4	20А Резистор заднего стекла Реле (контакты) включения обогрева заднего стекла Розетка переносной лампы Проще
  5	включи
  6	Электроподъемники стеклянных дверей 30А Реле стеклоподъемников
  7	Очиститель фар 30А (в рабочем состоянии) Реле омывателя фар 003 Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Электродвигатель заднего стеклоочистителя Реле времени омывателя заднего стекла Клапаны включения омывателя лобового и заднего стекол Реле (обмотка) включения электровентилятора система охлаждения двигателя Реле (катушка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа в перчаточном ящике
  8	7. 5A Левая противотуманная фара
  	7.5A Правая туманная лампа
  10	7,5A Light Light Light Light Light Lampartment Приборной лампы . Лампа прикуривателя Фара левая (габаритный свет) Фонарь задний левый (габаритный свет)
  11	7,5A Фара правая (габаритный свет) Фонарь задний правый (габаритный свет)
  12	7,5A Правый фар (низкий бал Контрольная лампа включения дальнего света фар
  пятнадцать	7,5А Фара правая (дальний свет)
  шестнадцать	15А Указатели поворота и реле-выключатель указателей поворота и сигнализации (по ходу режим индикатора) 9 Обмотка возбуждения генератора (при запуске двигателя) Индикатор уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа давления масла Сигнальная лампа стояночного тормоза Лампа приборной панели «СТОП» Указатель температуры охлаждающей жидкости Указатель уровня топлива с сигнальной лампой резерва Вольтметр

  За прикуриватель предохранитель №4 отвечает на 20А.

  Relay

  K1	Headlight washer relay
  K2	Relay — turn signal switch and alarm
  K3	Wiper relay
  K4	Lamp control relay
  K5	Реле питания стеклоподъемника
  K6	Реле звукового сигнала
  K7	Эстафет задних стеклов.
  а	10А Правая противотуманная фара
  две	10А Левая противотуманная фара
  3	10А омыватели фар0002 Форговая реле шайбы (контакты) Файома для фары
  4	Мотор шайбы 20A . реле времени Клапан включения омывателя ветрового и заднего стекол Катушка реле включения электровентилятора системы охлаждения Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа в перчаточном ящике
  5	10А Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа Фонари задние (фонари заднего хода) Контрольная лампа подачи топлива, давления масла, стояночного тормоза, уровня тормозной жидкости , воздушная заслонка карбюратора Вольтметр и контрольная лампа зарядки аккумулятора Реле стеклоочистителя и мотор-редуктор Обмотка возбуждения генератора (при пуске) Лампа приборной панели «СТОП» Датчики температуры охлаждающей жидкости и топлива
  6	10A Задние светильники (тормозные светильники) Потолочная лампа для одного кузова лампа Контрольная лампа включения габаритного освещения Лампа приборная и лампа прикуривателя Тумблер световой панели отопителя
  8	20А Электродвигатель вентилятора охлаждения двигателя и реле включения (контакты) Звуковой сигнал и реле включения
  9	10А Фара левая (габаритный свет) Фонарь задний левый (габаритный свет) 9 3 3 3
  10	10A Фара правая (габаритный свет) Фонарь задний правый (габаритный свет)
  11	10A Указатели поворота и реле сигнализации (в режиме тревоги) Сигнальная лампа 3 9 00044	12	. лампа включения дальнего света фар
  пятнадцать	10А Левая фара (ближний свет)
  шестнадцать	10А Правая фара (ближний свет)

  Предохранитель №12 на 20А отвечает за прикуриватель.

  Назначение реле показано на схеме.

  Отдельно, с внешней стороны блока, на некоторых моделях установлено реле стартера на задней стенке моторного отсека.

  Дополнительный блок

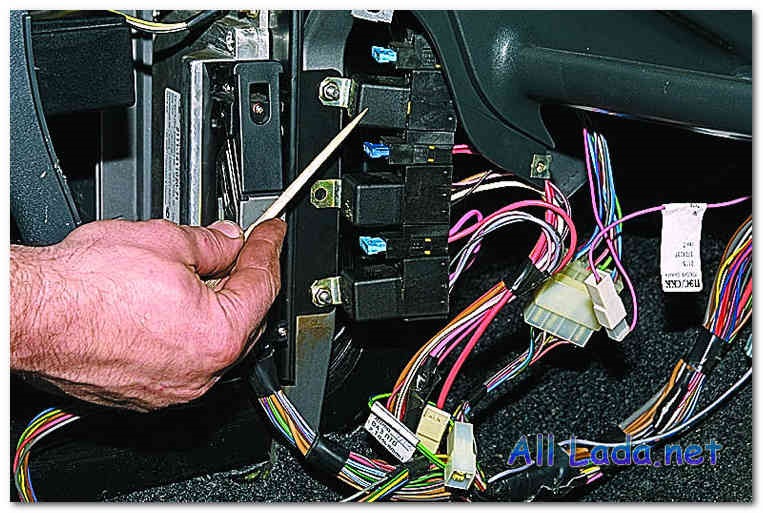

  Находится в кабине, под панелью справа, в основном на машинах с инжекторным двигателем.

  Фото

  scheme

  transcribed

  9045 Реле вентилятора системы охлаждения

  а	Main relay 15A
  two	15A power supply circuit (input voltage not switched)
  3	15A fuel pump
  Реле
  K1	Главное реле
  K2	Реле электрического топливного насоса
  K3

  На нашем канале мы также подготовили видео к этой публикации. Смотрите и подписывайтесь.



  Блок предохранителей ваз 2109, блок предохранителей ваз 2109 Карбюратор, блок предохранителей ваз 2109 инжектор, блок предохранителей ваз 2109 старый, блок предохранителей ваз 2109, замена блока предохранителей ваз 2109. Расшифровка блока предохранителей ваз 2109 старого образца и новый образец. Установка блока предохранителей ваз 2109, расшифровка. Замена предохранителей.

  Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для объединения электропроводки. Основная задача БП – предотвратить электрооборудование, установленное в автомобиле.

  Содержание

  • Монтажные блоки предохранителей ваз 2109 карбюратор и ваз 2109 инжектор, есть ли разница
  • Блок предохранителей ваз 2109 где он находится ), в чем разница
  • Монтажный блок предохранителей ваз 2109 старого образца, расшифровка предохранителей
  • Монтажный блок реле ваз 2109 старого образца, расшифровка
  • Монтажный блок предохранителей ваз 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка
  • Блок монтажный реле ВАЗ 2109 новый образец, расшифровка
  • Где находится схема предохранителей
  • Как понять что предохранитель заблокирован
  • Безопасность при напряжении
  • Демонтаж и замена предохранителей своими руками (подробно)

  Монтажные блоки предохранителей ваз 2109 карбюратор и ваз 2109 инжектор, есть ли разница

  Если говорить о блоках предохранителей, то фактор системы впрыска топлива (инжектор или карбюратор) не играет совершенно никакой роли.

  БП будет отличаться только годом ТС. То есть монтажные блоки инжектора и карбюратора одинаковые.

  Блок предохранителей ВАЗ 2109 где находится

  Нужный блок находится под капотом напротив водительского места по факту под лобовым стеклом.

  Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

  Весь модельный ряд ВАЗ 2109 можно разделить на две категории — выпускаемые до 1998 года и выпущенные после 1998 года старые автомобили комплектуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. Реле припаяны к плате, проводам и предохранителям. Об обновленных версиях «девятки», которые выпускались после 1988, БП с маркировкой 2114-3722010-60. Здесь уже смотрим предохранители.

  BP 17.3722

  Различия между старой и обновленной версиями следующие:

  • Элементы монтажного блока маркируются по-разному.
  • Разное количество предохранителей.
  • В новом блоке нет реле времени омывателя заднего стекла и реле двигателя вентилятора системы охлаждения.

  Установка блока предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

  Защищенная цепь	Мощность тока	Номер предохранителя
  Запасной	10А.	Ф1.
  Контрольная лампа аварийки, прерыватель сигнализации, указатели поворотов	10А.	Ф2.
  Зажим подсветки салона, стоп-сигналы Задние фары	10А.	Ф3.
  Прикуриватель, розетка для переноски, активация обогрева заднего стекла, компонент обогрева заднего стекла	20А.	Ф4.
  Клаксон	20А.	Ф5
  Запасной	30А.	F6.
  Блок ленточной подсветки, контрольная лампа обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения электровентилятора радиатора, электродвигатель омывателя ветрового стекла, электродвигатель вентилятора печки	30А.	F7.
  Запасной	7,5А.	Ф8.
  Запасной	7,5А.	F9.
  Фара габаритная левая	7,5А.	Ф10
  Фара габаритная правая	7,5А.	Ф11
  Фара среднего света	7,5А.	Ф12.
  Фара левая левая	7,5А.	Ф13
  Фара дальнего света, индикатор включения дальнего света	7,5А.	Ф14
  Фара дальнего света правая	7,5А.	Ф15
  Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, лампа стояночного тормоза, давление масла, указатели поворота, реле стеклоочистителя, фонари заднего хода, задний фонарь	15А.	Ф16

  Блок монтажный реле ВАЗ 2109 старого образца, расшифровка

  Функции	Номер реле
  Компоненты для чистки передней оптики	1
  Двигатель заднего стекла	2
  Световая сигнализация и поворотные сигналы	3
  Окно Стеклоподъемник	4
  Определяет характеристики лампы	5
  Система обогрева заднего стекла	6
  Дальний свет	8
  Средние фары	9
  Вентилятор охлаждения двигателя	11
  Клаксон	12

  Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

  Новый BP

  Защищенная цепь	Номинальный ток	Номер предохранителя
  Запасной	8А.	1
  Запасной	8А.	2
  Запасной	8А.	3
  Электроплита и выключатель печки, реле вентилятора радиатора	16А.	4
  Выключатель стояночного тормоза, лампа стоп-сигнала, датчик и датчик давления масла, датчик температуры, датчик температуры охладителя, датчик уровня топлива, датчик уровня топлива, сигнал топлива, вольтметр, тахометр, лампа заднего хода, задняя оптика, поворот Поворот Контрольные и сигнальные лампочки, переключатель, переключатель поворотного сигнала	3А.	5
  Зажим подсветки салона и выключатель стоп-сигнала	8А.	6
  Лампа и выключатель дальнего света, световой блик, лампочка освещения прикуривателя и отопителя, контрольная лампа габаритов, лампочки освещения	8А.	7
  Электродвигатель вентилятора радиатора, Klaxon	16А.	8
  Лампа левого габарита, лампочка заднего левого габарита	8А.	9
  Лампа правого габарита, лампа заднего правого габарита, выключатели контрольной лампы и противотуманок	8А.	10
  Лампы указателей поворотов, прерыватель и switter switter switter, чек лампочка в аварийном режиме	8А.	11
  Гнездо для переноски лампы, прикуривателя	16А.	12
  Дальний свет (правая фара)	8А.	13
  Дальний свет (левая фара), Дальний свет управления оптикой	8А.	14
  Ближний свет (правая фара)	8А.	15
  Ближний свет (левая фара)	8А.	16

  Монтажный блок реле ВАЗ 2109 нового образца, расшифровка

  Функции	Номер реле
  Двигатель заднего стекла	К1.
  Световая сигнализация, лампы поворотников	К2.
  Стеклоочиститель	К3.
  Габариты и лампы стоп сигналов	К4.
  Фары дальнего света	К5.
  Омыватель оптики	К6.
  Блоки питания двигателя	К7.
  Клаксон	К8.
  Вентилятор системы охлаждения	К9.
  Обогрев заднего стекла	К11.
  Ближний свет	К12

  Где схема предохранителей

  Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которая закрыта блоком.

  Как понять что перегорел предохранитель

  Выход предохранителя можно определить по расплавленной нити — плавкий элемент плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

  Безопасность на растяжение

  Обязательно отключите минусовую клемму от аккумулятора.

  Демонтаж и замена предохранителей своими руками (подробно)

  Заказ работ:

  1. Укладка монтажного блока. Сверху закрывается пластиковой крышкой. Снимите его, просто сдвинув зажимы по бокам.
  2. Посмотрите на электрику, которая на крышке, здесь указано расположение предохранителей и реле. Найдите нужный предмет.

  3. Удалите предохранитель с помощью пинцета, который имеется в каждом монтажном блоке. Не рекомендуется удалять предохранители вручную. Реле убрать небольшими качаниями вниз-вверх.

  4. Замените перегоревший элемент и закройте крышку.

  Сопутствующие материалы

  • Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
  • печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
  • Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
  • Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолёте
  • Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
  • Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
  • Как выбрать б/у шины, Полезные советы
  • Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
  • Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
  • Машины экономного расхода топлива, самый экономичный расход автомобиля
  • Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
  • Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
  • Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
  • Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
  • Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
  • Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
  • Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
  • Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
  • Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
  • Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
  • Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине должно быть указано на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
  • Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
  • Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
  • Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового класса
  • Как открыть машину без ключа.
