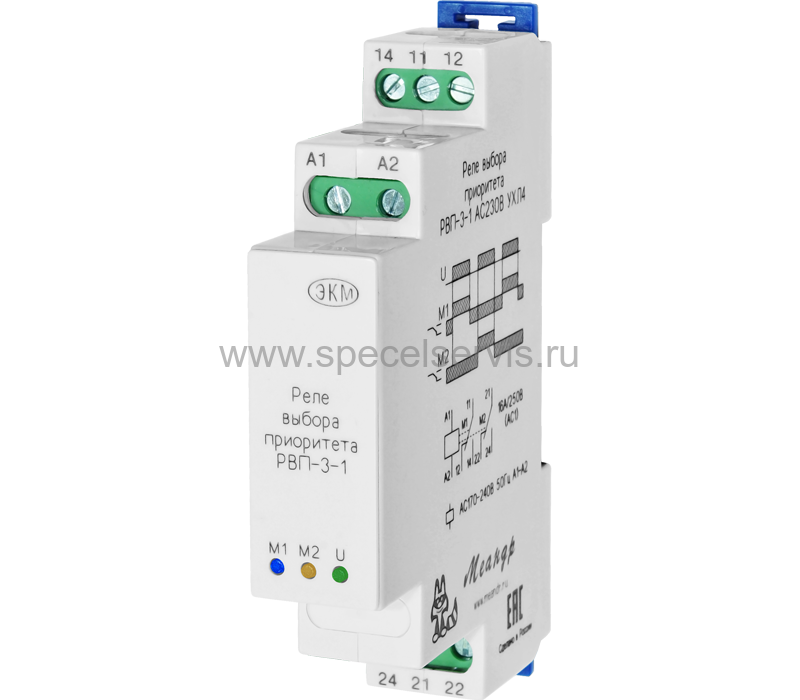

Что такое реле подключения нагрузки и для чего оно нужно

Реле подключения нагрузки (также называемое реле приоритета или ограничителем мощности) — это устройство, предназначенное для автоматического управления подключением электроприборов к сети в зависимости от текущего энергопотребления.

Основные функции реле подключения нагрузки:

Ограничение максимальной потребляемой мощности
Автоматическое отключение неприоритетных потребителей при превышении лимита мощности
Защита от перегрузки вводного автомата
Рациональное распределение доступной мощности между потребителями

Применение реле подключения нагрузки позволяет избежать срабатывания вводного автомата при одновременном включении нескольких мощных электроприборов. Это особенно актуально в старых домах с ограниченной выделенной мощностью.

Принцип работы реле приоритета

Принцип работы реле приоритета основан на постоянном контроле потребляемого тока и отключении неприоритетных нагрузок при превышении заданного порога.

Алгоритм работы реле приоритета:

Устройство непрерывно измеряет суммарный ток всех подключенных потребителей
При превышении заданного порога реле отключает первую неприоритетную группу
Если ток остается выше порога, отключается вторая неприоритетная группа
Приоритетные потребители остаются подключенными
Раз в несколько минут реле пытается подключить отключенные группы

Такой алгоритм позволяет автоматически управлять нагрузкой, не допуская перегрузки сети.

Виды реле подключения нагрузки

Существует несколько основных видов реле для управления нагрузкой:

1. Однофазные реле приоритета

Предназначены для работы в однофазных сетях 220В. Имеют 2-3 группы отключаемых потребителей. Рассчитаны на токи до 25-40А.

2. Трехфазные реле приоритета

Применяются в трехфазных сетях 380В. Контролируют ток по каждой фазе отдельно. Имеют до 6 групп отключаемых потребителей.

3. Ограничители мощности

Более простые устройства, отключающие всю нагрузку при превышении порога по мощности. Не имеют приоритетных групп.

4. Программируемые контроллеры нагрузки

Многофункциональные устройства с возможностью гибкой настройки алгоритмов управления нагрузкой под конкретные задачи.

Схема подключения реле приоритета

Типовая схема подключения однофазного реле приоритета выглядит следующим образом:

Входные клеммы реле подключаются после вводного автомата
К выходным клеммам подключаются группы потребителей
Приоритетная группа подключается напрямую
Неприоритетные группы — через контакты реле

Трансформатор тока устанавливается на входной фазный провод

При подключении важно правильно рассчитать нагрузку по группам и выставить пороги срабатывания реле.

Как выбрать реле подключения нагрузки

При выборе реле приоритета следует учитывать следующие параметры:

Тип сети — однофазная или трехфазная
Максимальный рабочий ток
Количество отключаемых групп
Диапазон настройки порогов срабатывания
Время реакции на перегрузку
Наличие индикации режимов работы
Возможность программирования алгоритма работы

Для типовой квартиры обычно достаточно простого однофазного реле на ток 40-63А с 2-3 группами потребителей.

Настройка и эксплуатация реле приоритета

Для корректной работы реле приоритета необходимо выполнить его настройку:

Распределить потребителей по группам по приоритету

Рассчитать суммарную мощность для каждой группы
Выставить пороги отключения групп
Настроить время задержки отключения
Проверить работу реле при различных нагрузках

В процессе эксплуатации рекомендуется периодически проверять корректность работы реле и при необходимости корректировать настройки.

Преимущества использования реле подключения нагрузки

Применение реле приоритета дает следующие преимущества:

Защита от перегрузки вводного автомата
Рациональное использование доступной мощности
Автоматизация управления нагрузкой
Повышение надежности электроснабжения
Снижение пиковых нагрузок на сеть
Экономия на оплате электроэнергии

Это делает реле приоритета эффективным решением для оптимизации энергопотребления в быту и на производстве.

Заключение

Реле подключения нагрузки позволяет автоматизировать управление энергопотреблением и повысить надежность электроснабжения. Правильный выбор и настройка такого устройства поможет рационально использовать доступную мощность и избежать аварийных ситуаций из-за перегрузки сети.

Реле приоритета. Автоматическое управление нагрузкой

Приветствую вас, постоянные читатели и гости сайта elektrik-sam.info!

В этой статье мы подробно рассмотрим назначение и схему реле приоритета, называемое также реле управления нагрузкой или ограничитель мощности.

Сегодня наша жизнь не мыслима без огромного количества различных бытовых приборов. Эти помощники плотно вошли в нашу жизнь и помогают нам решать наши повседневные дела. Стиральные машины, бойлеры, кондиционеры, варочные поверхности, электродуховки, микроволновки, аудио- и видеотехника, многие другие приборы — без них трудно себе представить современную квартиру.

Но вместе с удобством и комфортом они значительно увеличивают нагрузку на нашу бытовую электрическую сеть. Если у вас современная квартира, построенная с учетом новых требований к энергопотреблению, то скорее всего вы не ощущаете никакого дискомфорта. Вы просто пользуетесь благами современного прогресса, получаете удовольствие и ни о чем не задумываетесь.

А как быть тем, кто живет в старом жилом фонде, где проводка проложена еще в советское время, по старым нормам, когда основными потребителями были телевизор, утюг, настольная лампа и несколько лампочек освещения? Ведь в большинстве таких квартир мощность на квартиру ограничивается вводным автоматическим выключателем в 25А. И если подключать несколько мощных современных электроприборов одновременно, то он просто будет постоянно «выбивать», придется постоянно выбегать на лестничную площадку к этажному электрощиту и включать этот отключившийся автомат.

Давайте рассмотрим типичную схему электропроводки такой квартиры.

На вводе устанавливается вводной автоматический выключатель на 25А, ограничивающий подводимую к квартире мощность, после него счетчик электрической энергии, а далее — групповые автоматические выключатели.

Предположим, что мы сделали ремонт и полностью заменили в квартире электропроводку на новую, разделили на насколько групп, мощные стационарные потребители подключили через отдельные линии. Бойлер нам греет воду, кондиционеры в комнатах создают комфортный микроклимат, стиральная машина стирает белье, для кухонной техники у нас отдельная группа, розетки комнат вынесены на отдельный автомат, освещение выполнено отдельной группой. Все по современному и практично!

При этом, если мы включим стирку, бойлер нам будет греть воду, кондиционер охлаждать комнату, а мы вечером при включенной люстре лежа на диване будем смотреть телевизор, то через некоторое время «выбьет» вводной автомат в этажном электрощите, в квартире станет темно и почти все блага цивилизации окажутся недоступными. Я уже подробно рассматривал похожую ситуацию в статье

номиналы групповых автоматов превышают номинал вводного.

В результате перегрузки сработает тепловая защита автоматического выключателя и он сработает, ограничивая потребляемую мощность. Это типичный случай, поскольку входная мощность на квартиру ограничена и одновременное подключение мощных потребителей будет приводить к постоянному срабатыванию тепловой защиты.

Для того, чтобы как-то справиться с этой ситуацией, придется контролировать количество одновременно подключенных приборов, контролировать их и мощность, и не включать одновременно несколько мощных потребителей.

Для того, чтобы справиться с этой ситуацией и не замарачиваться, что и какой мощности у нас одновременно подключено и были созданы специальные реле управления нагрузкой — реле приоритета (их еще называют ограничители мощности).

Далее мы рассмотрим схему подключения ограничителя мощности на примере реле управления нагрузкой ABB LSS1/2. Реле предназначено для установки на DIN-рейку и при установке занимает 5 модулей. Подключается такое реле после вводного автомата перед нагрузкой и имеет две не приоритетные группы. Реле постоянно отслеживает протекающий через него ток (и соответственно потребляемую нагрузкой мощность), и если потребляемый ток превышает установленное значение, реле отключает первую не приоритетную группу, если этого оказалось недостаточно, тогда отключается вторая не приоритетная группа. Остаются подключенной только нагрузка, объединенная в не отключаемую группу.

Уставка, при которой происходит отключение не приоритетной группы, устанавливается с помощью переключателей на передней панели слева.

Внутри реле приоритета содержит трансформатор тока, который измеряет, протекающий через него суммарный ток всех потребителей, подключенных к домашней электропроводке.

В случае превышения порогового значения, срабатывает первый контакт, отключающий первую не приоритетную нагрузку. При этом загорается красный светодиод L1, который указывает на то, что отключена первая не приоритетная группа.

Если при этом суммарный ток нагрузки не уменьшился ниже порогового значения, срабатывает второй контакт и отключается вторая не приоритетная группа. Индикация осуществляется свечением красного светодиода L2.

Приблизительно каждые 5 минут происходит попытка повторного подключения. Если ток в цепи уменьшился, то подключается вначале вторая не приоритетная группа, и если ток не превышает уставку — подключается первая не приоритетная группа.

Контакты реле приоритета рассчитаны на максимальный ток 16А, поэтому для управления не приоритетными группами применяются контакторы. Питание на обмотки контакторов подается через контакты реле приоритета, а силовые контакты

контакторов управляют подключением не приоритетных групп к питающей электрической сети.

В рассматриваемом примере электропроводка разделена на одну не отключаемую группу (стиральная машина, розетки комнат и освещение) и две не приоритетные группы, отключаемые с помощью реле.

Подробно назначение, схему подключения и принцип работы реле управления нагрузкой смотрите в видео:

Реле приоритета. Автоматическое управление нагрузкой

Рекомендую материалы по теме:

Реле контроля напряжения. Защита от скачков напряжения.

Стабилизатор или реле напряжения — что выбрать?

Автоматические выключатели УЗО дифавтоматы — руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

УЗО — стратегия выбора.

Автоматические выключатели — стратегия выбора.

Автоматические выключатели — конструкция и принцип работы.

Расчет сечения кабеля.

Как рассчитать номинальный ток автоматического выключателя?

Устройство УЗО и принцип действия.

Как выбрать УЗО.

Реле выбора фаз для автоматического переключения важной нагрузки

Здравствуйте, уважаемые читатели сайта elektrik-sam.info!

Предлагаю вам рассмотреть применение такого интересного устройства, как реле выбора фаз.

При трехфазном электроснабжении квартир и, особенно, частных домов, нередки случае, когда в одной или нескольких фазах бывают просадки или скачки напряжения. Иногда случается длительное пропадание одной из фаз.

В большинстве современных электрощитов применяются неотключаемые линии, слаботочные щиты, системы охранной сигнализации, видеонаблюдения, контроля доступа. Кнопка ОТПУСК (так называемый МАСТЕР-ВЫКЛЮЧАТЕЛЬ) применяется в связке с контактором, управляя его обмоткой, которая подключается в одну из фаз.

Как в этих схемах организовать бесперебойное электроснабжение?

Одним из таких решений является применение реле выбора фаз для переключения важной нагрузки и электроприборов на лучшую из трех фаз.

Конечно, в комплексе с другими устройствами и схемами, повышающими надежность и безопасность системы электроснабжения!

Рассмотрим типовую схему подключения реле автоматического выбора фаз с использованием дополнительных контакторов. Такая схема позволяет подключать через реле нагрузку любой мощности.

Для примера рассмотрим схему с РВФ-02, оно достаточно компактно и устанавливается на DIN-рейку в электрощите.

Ко входу реле РВФ-02 подключаются три фазы и ноль (клеммы А1, А2, А3 и N). Выходные клеммы В1, В2 и В3 подключаются к обмоткам дополнительных контакторов, управляющих важной нагрузкой.

В цепи обмоток контакторов, для защиты от сверхтоков, необходимо устанавливать автоматические выключатели, либо плавкие вставки.

Контакт клеммы Y1 контролирует состояние контактов контакторов, чтобы исключить их залипание и межфазное замыкание.

Реле выбора фаз анализирует параметры внешней сети, и если они в норме — подключает лучшую или приоритетную фазу. В нашем примере — фазу А.

В настройках реле желательно установить приоритетную фазу, чтобы при возвращении параметров сети в норму, возвращать нагрузку на приоритетную фазу. Этим исключается возможный нежелательный перекос по фазам.

Если в одной из фаз происходит скачок, просадка или авария, то переключатель фаз анализирует оставшиеся две фазы и переключает нагрузку на более оптимальную из них.

Когда напряжение возвращается к норме, РВФ-02 возвращает нагрузку на приоритетную фазу.

Подробное пошаговое описание схемы с реле выбора фаз смотрите в видео:

Реле выбора фаз. Как? Зачем? Схемы.

Схема подключения нескольких реле напряжения

Приветствую вас, уважаемые читатели моего сайта!

Качество электроснабжения наших домов оставляет желать лучшего. Резкие скачки и перепады питающего напряжения встречаются довольно часто. В большинстве случаев имеено они являются причиной выхода из строя бытовой техники и оборудования.

Чтобы защитить электроприборы от перепадов и скачков напряжения применяются специальные устройства — реле контроля напряжения. Они измеряют величину питающего напряжения и, если оно выходит за установленные пределы (становится больше или меньше установленных), реле отключает внутреннюю электрическую сеть от внешней.

Подробно назначение и принцип работы реле контроля напряжения я уже рассматривал в предыдущих публикациях. Поэтому, для лучшего понимания излагаемого материала, рекомендую ознакомиться с применением этих устройств в однофазных сетях с поясняющим видео. Применение реле напряжения в трехфазных сетях переменного тока имеет свои особенности, которые подробно рассмотрены в этом материале.

Особенность работы реле контроля напряжения заключается в том, что оно при выходе напряжения за допустимые пределы, отключает сразу всех потребителей, всю домашнюю электропроводку. Так и должно быть, ведь оно предназначено защитить наши электроприборы от выхода из строя. Если такие скачки напряжения происходят редко, то это не вызывает особых проблем.

А если это частое явление, тогда такая «цветомузыка» может порядком действовать на нервы и причинять массу неудобств. Особенно вечером, когда то и дело выключается все освещение в квартире.

Да, существуют стабилизаторы напряжения, но реле напряжения применяются гораздо чаще, к тому же они на порядок дешевле. Стабилизаторы напряжения — тема отдельной обширной статьи. Если тема защиты от скачков и перепадов напряжения вам интересна, подписывайтесь на новостную рассылку внизу этой статьи и будьте в курсе выхода новых материалов.

Ну а мы будем рассматривать, как защитить наши приборы и технику от опасных скачков напряжения в нашей электросети с помощью реле напряжения.

Какую выбрать уставку для реле напряжения

Основной вопрос при установке «барьеров» — какие пороговые значения напряжения лучше всего установить?

Для реле DigiTOP заводские установки составляют 170В и 250В соответственно.

Проблема двояка:

— с одной стороны, стремление установить как можно меньший диапазон пороговых значений, чтобы максимально обезопасить дорогую аппаратуру и бытовую технику;

— с другой стороны, постоянные срабатывания в случае незначительных отклонений напряжения от нормы затрудняют комфортное использование электроприборов.

Как найти компромиссное решение?

Эту проблему можно решить, устанавливая несколько реле контроля напряжения. Дело в то, что разные электроприборы по разному чувствительны к перепадам питающего напряженя.

Самые чувствительные это обычно аудио- и видеотехника (домашние кинотеатры, телевизоры и другая электроника). Конечно, выпускаются модели с большим рабочим интервалом питающего напряжения и со встроенной защитой. Но лучше и надежней такую технику питать напряжением в диапазоне 200-230В. Для защиты таких чувствительных приборов можно установить отдельный «барьер» установкой нижней границы 200В и верхней 230В соответственно.

Для бытовой техники этот диапазон может быть немного большим. Сильно занижать нижний предел не желательно, поскольку технику, в состав которой входят электродвигатели, пониженное напряжение может вывести из строя. Это холодильники, кондиционеры, стиральные машины и др. Для этой группы потребителей можно установить свое отдельное реле напряжение с уставками 190В и 235В соответственно.

Для электронагревательных приборов диапазон допустимых напряжений можно еще расширить от 170В до 250В, как заводские установки. Для этой группы приборов также можно установить отдельный «барьер».

Что касается освещения, то здесь можно поступить по разному. Для ламп накаливания желательно устанавливать верхний предел 250В. Хотя при повышенном напряжении значительно снижается их ресурс. Как вариант, можно поставить на группу освещения отдельный стабилизатор. Можно поставить под защиту реле напряжения с меньшей верхней уставкой, но в этом случае «цветомузыка» будет обеспечена.

Давайте рассмотрим схему с использованием нескольких «барьеров».

Схема с несколькими реле напряжения

Потребители сгруппированы в три группы, в зависимости от их чувствительности к величине питающего напряжения. Каждую группу защищает отдельное реле контроля напряжения со своими уставками, которые указаны на схеме сверху над реле.

В случае снижения напряжения, например до 199В, первый «барьер» сработает и отключит защищаемые им группы потребителей, поскольку его нижняя уставка составляет 200В.

Оставшиеся два «барьера» не сработают, поскольку напряжение 199В больше их нижней уставки, и для них это рабочий режим. К электроприборам в этих двух группах продолжает поступать напряжение и ими можно пользоваться.

Когда питающее напряжение вернется к своему нормальному значению, первое реле замкнет свой силовой контакт и возобновит электропитание защищаемых им групп потребителей.

В случае скачка напряжения, например до 236В, сработает первый и второй «барьеры», поскольку питающее напряжение превысит их верхнии уставки. Их силовые контакты разомкнуться и они обесточат контролируемые цепи групп потребителей.

Контакты третего «барьера» останутся замкнутыми и защищаемые им электроприборы останутся работоспособными.

Поскольку группа освещения вынесена под защиту третьего реле напряжения с максимальным диапазоном уставок, освещением можно будет пользоваться, что добавляет определенный комфорт, несмотря на то, что напряжение в сети повышено и многие приборы для их безопасности отключены .

Таким вот образом работает схема с подключением нескольких реле контроля напряжения. такой подход позволяет дифференцировать защиту, обеспечить лучшую защиту и решить вопрос выбора оптимальных уставок.

Более подробно и наглядно работу схемы смотрите в видео

Схема подключения реле напряжения

Также рекомендую посмотреть

Реле контроля напряжения. Защита от скачков напряжения.

Реле контроля напряжения в трехфазной сети 380В.

Стабилизатор или реле напряжения — что выбрать?

Реле приоритета. Автоматическое управление нагрузкой.

Твердотельное реле, устройство и принцип работы, схема, подключение, управление

В сфере электротехники набирают популярности устройства, построенные на базе полупроводников и обеспечивающие бесконтактную коммутацию силовых цепей. Одним из таких изделий является твердотельное реле, которое применяется в промышленной сфере и быту.

Что это такое? В каких случаях рекомендуется его использование? О каких конструктивных особенностях важно знать? Как осуществляется подключение и управление устройством? Эти и другие нюансы рассмотрим в статье.

Определение

Твердотельное реле — устройство электронного типа, один из видов реле, в котором нет движущихся элементов. Изделие применяется для подачи тока или разрыва цепи путем внешнего управления (действием небольшого напряжения).

Твердотельное реле (сокращено — ТТР) имеет внутри датчик, реагирующий на подачу управляющего сигнала. Кроме того, в составе изделия имеется твердотельная электроника, в том числе включающая цепочка, способная коммутировать большие I.

Устройство может устанавливаться в цепях переменного и постоянного тока, часто применяется как обычное реле. Главная разница в том, что в ТТР нет механических контактов.

Показания к применению

Твердотельные реле рекомендуются к применению в случаях, когда стандартные устройства не справляются с обязательствами. К примеру, когда в процессе коммутации они плавятся или сгорают.

С помощью ТТР гарантируется надежность цепи и своевременная подача напряжения к нагрузке. В отличие от простых устройств, для ТТР не проблема справиться с нагрузкой индукционного характера.

Кроме того, твердотельное устройство стоит использовать при дефиците места в процессе монтажа и при высоких требованиях надежности цепи.

Где используются?

Твердотельные реле — уникальные устройства, которые после монтажа не требуют особого обслуживания. Здесь работает принцип «установил и забыл». К примеру, в простых моделях очистка контактной группы осуществляется с определенной периодичностью — как правило, через определенное число циклов. Если изделие работает редко, это не вызывает проблем.

Но как быть с аппаратурой, для работы которой требуется частое срабатывание — один раз в секунду или даже чаще? Пример такой техники — станок с клапанами соленоидного типа.

Подача напряжения происходит через реле, которому приходится разрывать до десяти ампер индуктивного I. Если поставить контактное устройство, его замену придется осуществляться раз в 1-2 месяца. Если поставить твердотельный аналог, об этом можно забыть на долгие годы.

Несмотря на надежность работы, ТТР требуют периодического осмотра. Базовые рекомендации в этом вопросе дает производитель изделия. Как правило, речь идет о проверке факта замыкания контактов, целостности корпуса и изоляции.

Виды твердотельных реле

ТТР условно разделяются по двум критериям — принципу действия и конструктивным особенностям. Чтобы упростить классификацию, выделим следующие варианты:

По виду сигнала управления — переменный или постоянный I.
По типу основного (коммутируемого) напряжения — постоянное или переменное.
По числу фаз (для переменного напряжения) — одна, три.
По наличию реверса — предусмотрен, не предусмотрен.
По тонкостям конструкции — на ДИН-рейке или на поверхности.

Внутривидовые отличия

Кроме основной классификации, стоит выделить отличия внутри существующих видов ТТР.

Выделяются такие типы:

ТРЕХФАЗНЫЕ — способны проводить токи величиной 10-120 Ампер одновременно в трех фазах.
РЕВЕРСИВНЫЕ — устройства, построенные на полупроводниковом принципе, способные работать в схемах с постоянным и переменным током. По назначению и принципу действия они идентичны однофазным. Обязательное условие — наличие управляющей цепи, защищающей устройство от ложного срабатывания. К преимуществам твердотельных трехфазных реле стоит отнести способность работать одновременно по 3-м фазам, а также продолжительный ресурс. Повышенный срок службы объясняется наличием надежной изоляции и продуманной управляющей цепи. В процессе применения твердотельных моделей нет шума, искр, дребезжания при переключениях и других негативных факторов.
ОДНОФАЗНЫЕ — изделия, обеспечивающие разделение цепи при переходе синусоиды через ноль. ТТР работает в следующем диапазоне — 10-500 А. Управление осуществляется несколькими способами.

В чем особенности?

При создании твердотельного реле удалось исключить появление дуги или искр в процессе замыкания/размыкания контактной группы. В результате срок службы прибора увеличился в несколько раз. Для сравнения лучшие варианты стандартных (контактных) изделий выдерживают до 500 000 коммутаций. В рассматриваемых ТТР такие ограничения отсутствуют.

Стоимость твердотельных реле выше, но простейший расчет показывает выгоду их применения. Это обусловлено следующими факторами — экономией электроэнергии, продолжительным ресурсом работы (надежностью) и наличием управления с помощью микросхем.

Выбор достаточно широк, чтобы подобрать устройство с учетом поставленных задач и текущей стоимости. В продаже имеются как небольшие приборы для установки в бытовых цепях, так и мощные устройства, используемые для управления двигателями.

Как отмечалось ранее, ТТР отличаются по типу коммутируемого напряжения — они могут быть рассчитаны на постоянный или переменный I. Этот нюанс требуется учесть при выборе.

К особенностям твердотельных моделей стоит отнести чувствительность прибора к нагрузочным токам. В случае превышения этого параметра выше допустимой нормы в 2-3 и более раз, изделие ломается.

Чтобы избежать такой проблемы в процессе эксплуатации, важно внимательно подойти к процессу монтажа и установить в цепи ключа защитные устройства.

Кроме того, важно отдавать предпочтение ключам, имеющим рабочий ток в два или три раза превышающий коммутируемую нагрузку. Но и это не все.

Для дополнительной защиты рекомендуется предусмотреть в схеме предохранители или автоматические выключатели (подойдет класс «В»).

Конструктивные особенности

В основе твердотельного реле лежит электронная плата, в состав которой входит три главных элемента — узлы управления и развязки, а также силовой ключ. В роли силовых элементов применяются такие детали:

Для постоянного I — т

Подключения промежуточного реле (как, схема)

Название промежуточные реле возникло не от принципиального отличия рабочего механизма устройства от других реле, а скорее от функционального назначения этого вида. Переключение механических контактов производится электромагнитом, в полупроводниковых моделях через р-n-р переходы. Основным назначением промежуточных элементов является управление коммутацией цепей с большим напряжением и током, систем питания или отдельных установок, электродвигателей станков. Отличительным признаком промежуточных реле можно считать наличие нескольких групп с большим количеством контактов. Такая конструкция позволяет управлять целой сетью коммутаций при одном срабатывании. Читайте также статью ⇒ Подключение указательное реле (схема)

Назначение и область применения промежуточных реле

Трудно перечислить отрасли промышленности, отдельные направления индустрии в которых используются промежуточные реле. Во всех отраслях промышленности, приборах для бытового применения, особенно в элементах систем с электронным, электротехническим оборудованием может быть установлено промежуточное реле.

Можно выделить несколько случаев как используют вспомогательные реле в сложных электротехнических комплексах:

Для коммутации участков в различных независимых друг от друга сетях;
Для увеличения задержки срабатывания защитных элементов в цепях большими токами нагрузки;
Во вторичных цепях, для контроля параметров и режимов работы отдельных элементов в цепях высокого напряжения;

Одно реле на производственной линии может выполнять одновременно или последовательно несколько коммутаций в цепях питания или управления. В системах подогрева и водоснабжения при включении глубинного насоса, подается питание на катушку реле, при замыкании группы контактов включается система контроля, за работой насоса. На дисплее оператора отображаются основные параметры наличие напряжения, на насосе, токи нагрузки на каждой фазе, температура и другие в зависимости от сложности схемы, по мере необходимости.

Другая пара одновременно замкнет контакты подачи питания на катушку магнитного пускателя, при срабатывании которого ток пройдет на все три фазы электродвигателя насоса. В случае если пускатель собран по реверсивной схеме, другая группа одновременно отключает реверсивную схему, исключая короткое замыкание.

В системе подогрева сигнал со слабыми токами не способен включать катушки мощных магнитных пускателей или реле. Поэтому промежуточное реле выступает как усилитель управляющего сигнала, сигнал с теплового датчика включает промежуточное реле, контакты которого подают напряжение на обмотки магнитного пускателя, контакты которого замыкаются и питание подается на тэны, кипятильники или другие мощные нагревательные приборы.

Конструкция и принцип работы промежуточного реле

Это изделие можно сравнить с миниатюрным магнитным пускателем, количество групп контактов в котором определяется схемой, где он применяется его функциональным назначением.

Не во всех схемах они могут применяться для коммутации цепей электропитания основное их назначение, передача сигналов управления. Это связано с тонкими пластинами контактной группы, редкие модели способны пропускать длительное время рабочий ток выше 10 А.

Классическая конструкция малогабаритного промежуточного реле включает в себя следующие элементы:

Основание, на котором крепятся все составляющие;
Электромагнитная катушка с сердечником;
Подвижная пластина с рычагом для смещения подвижной группы контактов;
Пружина привода рычага в исходное состояние после снятия управляющего напряжения с обмотки катушки;
Панель с группой контактов;
Клеммы на основании для подключения проводов к контактам коммутации и катушки.

Как пример разновидности можно привести конструкции промежуточного реле в системе управления тепловозов.

Классификация разновидностей промежуточных реле

Вариантов много, рассмотрим основные разновидности:

Реле разделяют по типу переключения

Минимальные — снижают определенный параметр до установленного порога;
Максимальные – повышают определенный параметр до установленного порога;

По функциональному назначению

Комбинированные – соединение группы реле для решения определенной логической задачи;
Логические – работают с одинаковыми параметрами в дискретных электрических цепях;
Измерительные – регулируются интервалы определенных параметров.

По способу управления нагрузкой

Прямого воздействия – контакты реле подключают непосредственно нагрузку;
Косвенного воздействия – нагрузка подключается через цепи вторичных элементов.

По способу подключения

Первичные – включаются контактами в цепь напрямую;
Вторичные – включаются через индуктивные или емкостные элементы.

Промежуточные реле в цепях защиты имеют свои конструктивные особенности и разделяются по следующим признакам:

Полупроводниковые – не имеют коммутационных контактов, цепи размыкаются и замыкаются р-n-р и n-р-n переходами под воздействием управляющего напряжения. В качестве полупроводниковых элементов используются, варисторы, тиристоры, симисторы и транзисторы.
Индукционные – управляющее напряжение в обмотке наводится от соседней катушки, не связанной прямым электрическим контактом;
Магнитоэлектрические – магнит занимает неподвижное положение в конструкции, катушка с контактами на каркасе вращается, замыкая или размыкая цепи;
Поляризационные – работают, как электромагнитные направление переключения контактов определят полярность подключения на катушке;

Читайте также статью ⇒ Реле напряжения.

Расшифровка аббревиатуры промежуточных реле

Для удобного определения функционального назначения, количества контактов и других параметров реле имеют буквенные и цифровые обозначения:

П – промежуточное;
Э – электромагнитное;
46 или (ХХ) – серия изделия;
1 – сигналы управления импульсные.

Дальнейшие обозначения, могут определять, для каких климатических условий адаптировано изделие и количество контактных групп.

Пример как расшифровываются обозначения

РЭП26-004А526042-40УХЛ4

РЭП – реле электромагнитное промежуточное
26 – серия
ХХХ – функциональное назначение и количество контактов

назначение	Количество
назначение	замыкающие	размыкающие	переключающие.
001	—	—	+
010	—	+	—
100	+	—	—
002	—	—	++
020	—	++	—
110	+	+	—
200	++	—	—
003	—	—	+++
120	+	++	—
210	++	+	—
300	+++	—	—
004	—	—	++++
220	++	++	—
310	+++	+	—
400	++++	—	—

001 – обозначает, что реле содержит 1 переключающий контакт, 010 – один размыкающий; 400 – четыре замыкающих контакта.
А….Д – класс износостойкости материалов, из которых сделаны контакты;
Х – вид тока в обмотке электромагнитной катушки, тип конструкции возврата механизма в исходное состояние,

1 – ~ ток;

5 – постоянный ток;

6 – постоянный ток в токовой катушке;

ХХ – двухзначный цифровой код показывающий конструкцию крепления корпуса реле на поверхность и метод подключения проводов к клеммам:

Код	разъем	Способ подключения проводов
16	—-	Припой
18	—-	“фастон”
76	—-	печать
21	+	винтовые соединения
26	+	припой
78	+	печать

ХХ – код показывающий величину, вид напряжения, тока в обмотке катушки

Коды электрических параметров включающей катушки
постоянный	~ ток 50 Гц
01… 6 В 02…12 В 03… 15 В 04…24 В 06…48 В 09…60 В 11…110 В 13…220В	21…12 В 22…24 В 24…40 В 26…110 В 27…220 В 28…380В 34…230 В 35…240 В

Коды от 01 до 13 указывают, что катушки этих реле постоянного тока с различными напряжениями от 6 до 220в. Коды от 21 до 35 указывают что катушки рассчитаны на ~I с U = 12…. 240 В частота 50 Гц.

Последнее обозначение Х указывает о наличии специальных элементов в конструкции:

2 – ручной переключатель реле;

5 – с ручной манипуляцией и электронным индикатором положения реле для изделий на 24В;

6 – с ручным манипулятором и диодом для защиты реле на 24В и меньше;

7 – реле включает все три ранее перечисленные элемента,

40 – это степень защищенности от влаги и пыли IР- 40…56..68;

УХЛ4 – модель для соответствующих климатических условий, данная для севера и средних широт. Буква «О» – указывает, что изделие адаптировано для тропиков.

РЭП26-004А526042-40УХЛ4 – данная аббревиатура указывает что промежуточное реле имеет 4 переключающих контакта с классом А (по износостойкости), постоянного тока, контактное соединение с разъемами, провода крепятся пайкой, катушка 24 В, конструкция имеет ручной манипулятор. Класс защиты IР – 40 для северных и средних широт.

Совет №1. Некоторые пренебрегают степенью защиты изделия, реле имеют тонкие контакты и чувствительны к пыли и влажности. Поэтому степень защиты обязательно надо учитывать особенно на объектах с повышенной влажностью, запыленностью. На взрывоопасных участках рекомендуется применять полупроводниковые изделия, которые не искрят в момент коммутации.

Не смотря на различные конструкции и технические характеристики, все промежуточные реле имеют основные общие параметры, по которым определяется соответствие функциональному назначению.

Основные технические параметры промежуточных реле

Все реле, в том числе и промежуточные, оцениваются по следующим параметрам:

Величина коммутируемого напряжения;
Номинальное значение тока на коммутационных контактах;
Минимальный ток коммутации;
Допустимый кратковременный ток через контакты коммутации;
Интервал величины напряжения на катушке электромагнита;
Потребляемая мощность катушкой включения;
Время замыкания;
Время размыкания контактов;
Износостойкость контактов оценивается количеством срабатывания реле;
Предельно допустимая мощность нагрузки, которая подключается через контакты реле.

Это общие параметры технических характеристик, в зависимости от конструкций и назначения могут быть дополнительные. Рассмотрим конкретные технические характеристики на примере РЭП – 26 различных модификаций.

параметры	величина
Интервал коммутируемых напряжений	Переменное 5–381 В Постоянное 5-221 В
Номинальный ток на контактах	10,1 А 9,1 А 8,1 А 6А
Минимальный ток контактов	0,06 А 0,01А
Сквозной ток на контактах (А)	161А
Интервал изменений напряжения в цепи управления	+5,1 % -15,1%
мощность потребления катушкой — при пост. токе с 1-3 контактами — при пост. токе с 4 контактами — при переменном токе	1,6 кВ 2,1 кВ 3,1 кА
Время срабатывания, не более.	0,03 сек
Время отпускания, не более.	0,03 сек
Механическая износостойкость.	30 миллионов срабатываний
Отключаемая мощность — при переменном токе — при постоянном токе	1,6кВт 3кВт 150 Вт 250 Вт

Подключение промежуточного реле в схемы с нагрузкой различного назначения

Большая часть моделей промежуточных реле адаптированы к стандартным условиям монтажа, на плоскую поверхность или на дин-рейку в распределительном шкафу. После установки реле можно подключать в электрическую схему системы:

В первую очередь проверяется работоспособность реле, для этого подключают контакты катушки ( 13 и 14) к источнику питания, при этом слышен характерный щелчок переключения контактов.

На данной схеме контактора показано положение при отсутствии питания на катушке.

При подаче напряжения 220, 24 или 12в контакты 9 – 10 – 11 – 12 замкнутся на соответствующие пары 5 – 6 – 7 – 8.

В данной схеме подключения реле исполняет роль контактора распределяющего подачу питания на элементы нагрузки.

Нейтральный провод напрямую подключен к одному из контактов катушки;
Фаза подключается через нормально замкнутую кнопку «Стоп», работающую на размыкание цепи;
Последовательно кнопки «Стоп» включается кнопка пуск, разомкнутая в нормальном состоянии и работающая на замыкание цепи;
Второй контакт кнопки пуск подключается к фазе;
Фазы подключаются к нормально разомкнутым контактам;
Нагрузка к нормально замкнутым контактам;
Один из контактов выхода к нагрузки подключается между кнопкой пуск и стоп, после пуска схема обеспечит постоянную подачу напряжения на катушку, контакты будут замкнуты. Отключение реле и нагрузки произойдет при разрыве цепи кнопкой «Стоп».

В качестве нагрузки могут быть самые разные электромеханические элементы, для подключения нагрузки большой мощности промежуточные реле управляют работой магнитного пускателя с контактами способными пропускать большие токи. Промежуточные реле может управляться датчиками, освещенности, терморегулятором или датчиком движения в зависимости от функционального назначения схемы.

Схема управления электро-нагревающей системой через термостат и магнитный пускатель

Принцип работы этой схемы аналогичен предыдущей. Только пуск осуществляется автоматически термостатом, питание подается на катушку магнитного пускателя, после чего подключаются обогревательные элементы.

Спрос потребителей на реле различных производителей

Производителей реле большое количество, среди отечественных часто используется продукция ФГУП «НПП «СТАРТ» в Великом Новгороде, реле РЭП-26 004. РЭП-26 002, РЭП-26 003.

РП-21М, РП-21МН производятся на московском заводе МПО «Электротехника» и в Чебоксарах ООО «ПКФ Опытный завод энергооборудования» г.Чебоксары. Это продукция пользуется хорошим спросом и даже подделывается китайскими конкурентами.

Совет №2 При установке китайских моделей обязательно прозвоните контакты мультиметром или другими приборами, в исходном состоянии и после сработки реле. Бывает так, что контакты залипают, не замыкаются или не размыкаются.

С правой стороны вариант китайской подделки

Профессионалы рекомендуют использовать импортные модели от производителей

ABB, Schneider Finder, Siemens, Electric , Relрol.

Износостойкость контактов этих изделий намного выше, сбои в системе управления сложного оборудования могут привести к остановке производства и дорогостоящему ремонту. Поэтому рациональнее использовать более дорогие реле, но надежные.

Ошибки при монтаже и эксплуатации

Одной из распространенных ошибок считается не правильный выбор технических параметров промежуточных реле. Внимательно смотрите в каких сетях используется реле, постоянного или переменного тока, какое напряжение или ток необходимо подать на управляющую катушку.
Обязательно учитывайте допустимые токовые нагрузки на коммутационные контакты, особенно когда реле включается напрямую для питания приборов большой мощности.
Старайтесь использовать реле с необходимым количеством контактов, модели с большим количеством потребляют больше электроэнергии на электромагнитной катушке.

Часто задаваемые вопросы

Можно поставить реле для управления уличным освещением, чтобы от датчик на движение одна группа осветительных приборов включалась, а другая отключалась?

Один из вариантов схемы с использованием датчика движения

Конечно можно, подробное описание такой схемы требует детального рассмотрения, но одно можно сказать точно, потребуется использовать реле с группой контактов для переключения.

Можно использовать реле с большим количеством контактов для включения нескольких нагрузок без магнитного пускателя?

Магнитный пускатель в электромагнитном реле однозначно присутствует, если не использовать дополнительный пускатель с контактами большой мощности, которым управляет промежуточное реле. То это можно при условии, что контакты реле длительное время смогут выдерживать ток нагрузки.

Оцените качество статьи:

Реле тока. Виды и устройство. Работа и как выбрать. Применение

Реле тока — в электрических промышленных сетях часто возникают чрезмерные нагрузки и короткие замыкания. Все компоненты цепи, начиная от обычного проводника, и заканчивая потребителями нагрузки со сложной конструкцией, рассчитаны на допустимый максимальный нагрузочный ток. Превышение этой величины приводит к пробою изоляции, либо нарушению целостности проводов из-за расплавления жил, а также межвитковому замыканию обмотки двигателя, перегрузке трансформатора. Все эти факторы являются аварийными режимами эксплуатации, ведущими к неисправностям и выходу из строя сети питания.

Для обеспечения надежной защиты агрегатов, трансформаторов, приводов электромоторов применяется релейная защита, включающая в себя один из основных элементов в виде реле тока, которое предотвращает эксплуатацию электрооборудования в аварийном режиме.

Виды

Реле тока классифицируются по двум основным признакам:

Первичные чаще всего встроены в конструкцию выключателя, и являются его частью. Они применяются в основном в электрических сетях напряжением до 1000 В.
Вторичные включаются в цепь посредством трансформатора тока, который подключается к питающей шине или кабелю. Трансформатор снижает ток до значения, которое подходит для функционирования реле. В качестве примера можно рассмотреть трансформатор тока, имеющий кратность 100 : 5. Он способен контролировать значение тока до 100 ампер, применяя для этого реле с допускаемой величиной наибольшего тока всего в 5 ампер.

Вторичные реле тока в свою очередь разделяются на виды:

Индукционные реле.
Электромагнитного действия.
Дифференциальные модели.
Реле на интегральных микросхемах.

Устройство и работа

Конструктивные особенности основных видов реле и их принцип действия.

Индукционные

Такой вид реле работает на основе взаимодействия между током, индуцированным в некотором проводнике, и переменным магнитным потоком. Вследствие этого они используются на переменном токе в качестве защитного реле косвенного действия.

Имеющиеся виды индукционных реле делятся на 3 группы:

С рамкой.
С диском.
Со стаканом.

В варианте с рамкой (рисунок «а») поток Ф2 создает ток в замкнутой обмотке, выполненной в виде рамки в магнитном поле второго потока Ф1, который сдвинут по фазе. Такие реле обладают повышенной чувствительностью и максимальной реакцией в отличие от других реле. В качестве недостатка можно отметить слабый момент вращения.

Образцы с диском имеют широкую популярность. Схема такого реле изображена на рисунке «б». Такие реле обладают большим моментом вращения диска, имеют простое устройство.

Реле со стаканом (рисунок «в») оснащены подвижным стаканом, который может вращаться в магнитном поле потоков магнитной системы, состоящей из четырех полюсов. Потоки расположены под прямым углом между собой в пространстве.

В стакане 5 находится стальной цилиндр 1, который предназначен для снижения магнитного сопротивления. Эта конструкция более сложная, в отличие от реле с диском. Это дает возможность получения короткого времени реакции на срабатывание (0,02 с), что является значительным преимуществом, и обеспечивает широкую популярность в использовании реле тока со стаканом.

4-полюсная магнитная система дает возможность получать без значительных доработок разные по назначению реле, и унифицировать их изготовление.

Электромагнитные

Нейтральные реле реагируют одинаково на постоянный ток, проходящий в обмотке, в любом направлении. По типу движения якоря реле делятся на два вида: с угловым перемещением якоря, и с втягивающим якорем.

Сердечник.
Ярмо.
Якорь.
Штифт.
Контакты.

Если нет сигнала управления, то якорь удерживается на наибольшем расстоянии от сердечника с помощью воздействия пружины. При поступлении сигнала на обмотку образуется магнитная сила, прижимающая якорь к сердечнику. Тем самым одни контакты замыкаются, а другие размыкаются.

Поляризованные реле включают в себя аналогичные элементы, однако отличаются наличием двух обмоток, двух сердечников, постоянным магнитом и контактной тягой. Поляризованные реле срабатывают в зависимости от того, какой полярности пришел сигнал управления.

Сердечник изготавливается из листовой электротехнической стали. Это позволяет повысить скорость срабатывания устройства. При отсутствии тока на катушках, реле находится в исходном состоянии. При этом в реле уже есть магнитный поток, который образован постоянным магнитом. Силовые линии замыкаются на два контура.

Первый контур включает в себя магнит, левый сердечник, ярмо, якорь и другой магнит. А второй контур проходит по магниту и ярму к правому сердечнику и якорю. Далее он снова приходит в первоначальное положение.

Между левым сердечником и якорем нет воздушной прослойки. В этом случае правый сердечник и якорь разделены большим воздушным зазором. Воздух имеет большое сопротивление, поэтому величина магнитного потока в правом контуре будет намного меньше левого. Якорь притянется к левому сердечнику под действием более мощного магнитного потока.

Так функционирует поляризованное реле. Его работа происходит на основе магнитных свойств. Это дает возможность менять направление тока на обмотке, при разных полярностях.

Реле переменного тока имеет отличие от модели постоянного тока в том, что работает от переменного тока непосредственно от сети. При равных размерах конструкции, величина силы у реле переменного тока в два раза ниже, чем у реле, работающего на постоянном токе.

Достоинства

Низкая стоимость электромагнитных реле в отличие от полупроводниковых образцов.
Незначительное падение напряжения на контактах, низкое выделение теплоты, не требует охлаждения.
Качественная электрическая изоляция цепи управления катушки и группы контактов.
Невосприимчивость к импульсным нагрузкам и помехам, возникающим при ударах молнии, и при переключениях высоковольтных цепей.
Возможность подключения нагрузки до 4 киловатт при объемном размере реле ниже 10 куб. см.

Недостатки

Возникающие проблемы при подключении индуктивных потребителей и нагрузок постоянного тока высокого напряжения.
Возникновение радиопомех при работе силовых контактов.
Ограниченный механический и электрический ресурс.
Низкая скорость функционирования.

Дифференциальные

Такие реле действуют по принципу сравнивания значения тока до потребителя и после него. Таким потребителем обычно бывает силовой трансформатор. В обычном режиме эксплуатации ток до трансформатора и после него практически одинаков. Однако при появлении короткого замыкания на трансформаторе такой баланс нарушается. В этом случае реле замыкает контакты и подает команду на обесточивание неисправного участка цепи.

Дифференциальные реле широко используются в бытовых условиях, а также на производстве. Такие реле в виде защитных устройств предотвращают утечки тока в приборах и проводах.

Защищаемыми приборами обычно бывают:

Оргтехника.
Бойлеры.
Светильники.
Бытовые устройства.

Тем самым осуществляется защита человека от удара электрическим током при касании корпуса устройства.

Реле на микросхемах (интегральные электронные)

Такие типы изготавливают на основе полупроводниковых элементов. Основным их преимуществом является постоянная стабильная работа при повышенной вибрации.

Применение и подключение

В нормальном эксплуатационном режиме любое реле тока должно обладать достаточной чувствительностью к превышению номинального значения тока в цепи входа. При повышении тока больше допустимых значений, осуществляется переключение контактов выхода, которые обесточивают силовые устройства от сети питания.

Если ток дальше продолжает снижаться и подходит к номинальной величине, то при этом цепь снова замыкается под действием сигнала на выходе, и подается ток.

Реле для защиты применяют в жилых домах, а также на производственных объектах. Многие современные квартиры оснащены мощными бытовыми электрическими устройствами. Если включить сразу все такие устройства, то это вызовет значительные нагрузки в электрической сети питания.

Для предотвращения аналогичных случаев все устройства разделяют:

Приоритетные.
Второстепенные.

Приоритетными устройствами считаются те, отключение которых от сети создаст аварийную критическую обстановку. Такие внезапные отключения приводят к неисправностям и выходу из строя.

Второстепенными устройствами считаются те, которые можно отключить без всякого ущерба, не создавая аварийной ситуации или каких-либо неисправностей. Поэтому реле подключаются так, чтобы не допустить всевозможные перегрузки в сети питания.

Для примера реле максимального тока РМТ-101.

Это устройство дает возможность настроить определенное время отключения нагрузки при перегрузке сети, а потом снова подает питание.

Такой образец реле способен контролировать и измерять нагрузку по току. Также при необходимости реле может применяться вместо цифрового амперметра. При измерении тока нет необходимости разрывать цепь. В приборе установлен специальный датчик, расположенный в корпусе.

Защитное реле РМТ-101 можно присоединять к трансформаторам тока выносного типа. На передней панели реле находятся цифровые и светодиодные индикаторы, которые показывают величину тока в цепи. Реле оснащено двумя переключателями, которыми можно настраивать необходимый интервал измерений, режим индикации, точность показаний, наибольший и текущий ток.

Другой важной функцией реле является его использование вместо реле ограничения потребления тока. Также можно выбрать необходимую нагрузку. Реле может функционировать в двух режимах: наименьшего и наибольшего тока. Чтобы переключиться между режимами, необходимо воспользоваться специальным переключателем.

Реле тока РМТ-101 приобрело широкую популярность на производстве. Оно создает защиту мощных электродвигателей переменного и постоянного тока, а также другого оборудования от возникающих перегрузок.

Также широко используемым устройством в различных областях является реле РЭО-401.

Устройство этого реле тока защиты состоит из двух главных узлов:

Электромагнитная система.
Блок контакт.

Электромагнитная система включает в себя скобу сердечника с трубкой. На трубке размещена катушка, имеющая в качестве защиты изоляционный каркас. В трубке находится якорь, который может легко перемещаться вдоль трубки. Значение тока срабатывания зависит от расположения якоря.

Значение тока срабатывания регулируется с помощью изменения расположения скобы, которая после регулировки может фиксироваться специальным винтом. Когда реле сработает, то блок-контакты останутся разомкнутыми, пока не снизится ток до нормальной величины. Далее якорь переместится в нижнюю позицию, а контакты от воздействия пружины замкнутся. Проводники подключаются к реле на передней части корпуса.

Советы по выбору реле

Чтобы сделать правильный выбор реле наибольшего тока необходимо руководствоваться:

Поставленной задачей.
Значением тока.
Напряжением питания.
Условиями эксплуатации.
Наличием механизма задержки срабатывания.
Наибольшим допустимым током.
Характеристиками и параметрами регулировки.

После приобретения реле, его необходимо настроить. Это делается легко, при помощи встроенных уставок, плавно изменяя их. Все аналогичные реле имеют компактные размеры. Это дает возможность без особых проблем установить их в шкафы релейной защиты или распределительные щиты.

Такие реле имеют надежную и простую конструкцию, унифицированы между собой, что позволяет производить их легкую замену. Для контроля параметров применяются встроенные светодиодные дисплеи.

Страница не найдена

Документы Моя библиотека
раз
Моя библиотека
«» Настройки файлов cookie
Тестирование компонентов реле · Реле
Целью этого документа является описание API-интерфейсов реле для тестирования компонентов реле.
Контент в основном ориентирован на юнит-тесты jest (тестирование отдельных компонентов) и интеграционные тесты (тестирование комбинации компонентов). Но эти инструменты тестирования могут применяться в разных случаях: тесты снимков экрана, тесты дыма в производстве, тесты фаззинга, тест e2e и т. Д.
Какие преимущества дает написание шутливых тестов:
В целом улучшает стабильность системы. Flow действительно помогает отловить различный набор ошибок javascript, но все же можно ввести регрессию в компоненты.Модульные тесты могут помочь найти, воспроизвести и исправить эти регрессии и предотвратить их в будущем.
Он упрощает процесс рефакторинга: при правильном написании (тестирование публичного интерфейса, а не реализации) тесты действительно помогают изменить внутреннюю реализацию компонентов.
Это может ускорить и улучшить рабочий процесс разработки. Некоторые люди могут назвать это разработкой через тестирование (Test Driven Development, TM). Но по сути это просто написание тестов для общедоступных интерфейсов ваших компонентов, а затем написание компонентов, реализующих эти интерфейсы.Jest — режим наблюдения в этом случае действительно сияет.
Это упростит процесс адаптации для новых разработчиков, поскольку тесты действительно помогают наращивать новую базу кода, исправлять ошибки и предоставлять функции.
Следует отметить одно: хотя юнит-тесты jest и интеграционные тесты помогут повысить стабильность системы, их следует рассматривать как часть более крупной инфраструктуры стабильности с несколькими уровнями автоматизированного тестирования: поток, e2e, снимок экрана, тесты производительности.
Тестирование с реле
Тестирование приложений, использующих Relay, может быть сложной задачей из-за дополнительного уровня выборки данных, который оборачивает фактический код продукта.
И не всегда легко понять механику всех процессов, которые происходят за Relay, и то, как правильно обрабатывать взаимодействия с фреймворком.
К счастью, у нас есть инструменты, призванные упростить процесс написания тестов для компонентов Relay, предоставляя обязательные API-интерфейсы для управления потоком запросов / ответов и дополнительные API для создания фиктивных данных.
Есть два основных модуля, которые вы можете использовать в своих тестах:
createMockEnvironment (параметры): RelayMockEnvironment
MockPayloadGenerator и директива @relay_test_operation
С помощью createMockEnvironment, вы сможете создать экземпляр RelayMockEnvironment , среды Relay специально для ваших тестов. Экземпляр, созданный createMockEnvironment , реализует интерфейс среды ретрансляции, а также имеет дополнительный уровень Mock с методами, которые позволяют разрешать / отклонять и контролировать поток операций (запросы / мутации / подписки).
Основная цель MockPayloadGenerator — улучшить процесс создания и поддержки фиктивных данных для тестируемых компонентов.
Один из шаблонов, который вы можете увидеть в тестах для компонентов Relay: 95% кода теста — это подготовка к тесту: гигантский фиктивный объект с фиктивными данными, созданный вручную, или просто копия образца ответа сервера, который необходимо передаваться как сетевой ответ. Остальные 5% — это настоящая проверка. В результате люди мало тестируют.Трудно создавать и управлять всеми этими фиктивными полезными нагрузками для разных случаев. Следовательно, написание тестов отнимает много времени, и их сложно поддерживать.
С помощью MockPayloadGenerator и @relay_test_operation мы хотим избавиться от этого шаблона и переключить внимание разработчика с подготовки теста на собственно тестирование.
Обзор API RelayMockEnvironment
RelayMockEnvironment — это специальная версия Relay Environment с дополнительными методами API для управления потоком операций: операции разрешения и отклонения, предоставление дополнительных полезных данных для подписок, работа с кешем.
Методы поиска операций, выполняемых в среде
getAllOperations () — получить все операции, выполненные во время теста, к текущему времени
findOperation (findFn => boolean) — найти конкретную операцию в списке всех выполненных операций, этот метод сгенерирует, если операция недоступна. Может быть полезно найти конкретную операцию, когда несколько операций выполняются одновременно
getMostRecentOperation () - возвращает самую последнюю операцию, этот метод будет вызывать, если до этого вызова не было выполнено ни одной операции.
Способы разрешения или отклонения операций
nextValue (запрос | операция, данные) — предоставить полезную нагрузку для операции (запроса), но не завершить запрос. Практически полезно при тестировании инкрементальных обновлений и подписок
завершено (запрос | операция) — завершить операцию, больше не ожидается никаких полезных данных для этой операции после ее завершения.
resolve (запрос | операция, данные) — разрешить запрос с предоставленным ответом GraphQL.По сути, это nextValue (…) и complete (…)
reject (запрос | операция, ошибка) — отклонить запрос с определенной ошибкой
resolveMostRecentOperation (data | operation => data) — разрешение и getMostRecentOperation работают вместе
rejectMostRecentOperation (error | operation => error) — reject и getMostRecentOperation работают вместе
queueOperationResolver (operation => data | error) — добавляет в очередь функцию OperationResolver, эти методы будут использоваться для разрешения / отклонения операций по мере их появления
Дополнительные служебные методы
isLoading (запрос | операция) — вернет true , если операции еще не были завершены.
cachePayload (запрос | операция, переменные, полезная нагрузка) — добавит полезную нагрузку в кеш QueryResponse
clearCache () — очистит кеш QueryResponse
APT 61 HF41F12 ZST Вставной релейный модуль и плата Общий положительный полюс Вход Выход 12 В постоянного тока 6 А / 250 В переменного тока Контактное реле 30 В постоянного тока | Реле |
Перевозка
1. Мы гарантируем отправку товаров в течение 48 часов после подтверждения оплаты, а время доставки зависит от разных транспортных компаний и выбора способа доставки, но вы можете указать предполагаемые сроки прибытия.
2. Обычно мы предоставляем такие способы доставки, как заказная почта Китая, ePacket и стандартная доставка AliExpress, которые предоставляют подробную информацию для отслеживания, и вы можете получить возмещение, если посылка утеряна. Доставка через EMS, DHL, UPS или FeDEX также доступна, если вы согласны доплатить за быструю доставку в течении 7-10 дней.
3, мы отправим посылку по выбору покупателя.Обычно доставка в течение 15-30 дней для большинства стран.Если посылка утеряна, мы вернем деньги в полном объеме после подтверждения от транспортных компаний, или мы повторно отправим купленные товары на вся стоимость продавца.
4. Если вы не получили посылку в течение 30 дней, пожалуйста, свяжитесь с нами напрямую для проверки почты.
Возврат и возврат
Наша политика возврата проста: если вы не на 100% довольны своей покупкой, мы предоставим вам полный возврат средств без каких-либо проблем, 15 дней возврата денег, вы оплачиваете обратную доставку.Убедитесь, что возвращаемые вами товары должны быть в исходных условиях, как вы получили и может быть продана снова.
Мы принимаем обмен или замену в течение 30 дней на дефектный товар, или, если вы вернули не тот товар, мы можем вернуть вам деньги по нашей стоимости доставки.
Обратная связь
Все наши предложения подкреплены 100% гарантией удовлетворения. По какой-либо причине вы не удовлетворены, вы можете связаться с нами в течение одной недели после получения товаров.
Если покупатель удовлетворяет наши товары, пожалуйста, напишите нам оценку 5 звезд, чтобы побудить нас сделать лучше.Если у покупателя есть какие-либо вопросы, свяжитесь с нами по сообщению или электронной почте, мы стремимся ответить на все вопросы и решить проблемы как можно быстрее. На все электронные письма ответят в течение одного рабочего дня.
Пожалуйста, сначала свяжитесь с нами, если есть какие-либо проблемы с вашим заказом, прежде чем открывать спор.
