Реле приоритета нагрузки РПН-1: принцип работы, назначение и применение

Что представляет собой реле приоритета нагрузки РПН-1. Как работает устройство для управления приоритетными и неприоритетными потребителями электроэнергии. Где применяется реле приоритета нагрузки в быту и на производстве. Каковы основные преимущества использования РПН-1.

Содержание

Что такое реле приоритета нагрузки РПН-1

Реле приоритета нагрузки РПН-1 — это специализированное устройство, предназначенное для автоматического управления группами потребителей электроэнергии. Его основная задача — отключать неприоритетные нагрузки при превышении допустимого тока в сети, оставляя подключенными наиболее важные потребители.

РПН-1 позволяет эффективно распределять ограниченную мощность между различными группами электроприборов, исходя из их приоритетности. Это дает возможность избежать аварийных отключений при перегрузках и обеспечить бесперебойную работу критически важного оборудования.

Принцип работы реле приоритета нагрузки

Принцип действия РПН-1 основан на постоянном контроле тока в питающей сети. При превышении заданного порогового значения реле последовательно отключает группы неприоритетных потребителей, начиная с наименее важных. Рассмотрим алгоритм работы устройства:

РПН-1 измеряет ток в сети с помощью встроенного трансформатора тока
При превышении заданного порога (например, 25 А) запускается таймер отключения
По истечении выдержки времени отключается первая неприоритетная группа
Если ток остается выше порога, отключается следующая группа
При снижении тока ниже порога запускается таймер включения
Отключенные группы последовательно подключаются обратно

Такой алгоритм позволяет гибко управлять нагрузкой, не допуская длительных перегрузок сети.

Назначение и области применения РПН-1

Реле приоритета нагрузки РПН-1 применяется в различных сферах, где необходимо рационально распределять ограниченную мощность:

В частных домах и квартирах с ограниченным лимитом мощности
На дачных участках с маломощными вводами
В офисах для управления климатическим оборудованием
На небольших производствах для защиты от перегрузок
В системах энергоменеджмента зданий

РПН-1 позволяет комфортно пользоваться всей бытовой техникой даже при ограниченной мощности, автоматически отключая наименее важные приборы при включении мощных потребителей.

Преимущества использования реле приоритета нагрузки

Применение РПН-1 дает ряд существенных преимуществ:

Предотвращение аварийных отключений из-за перегрузок
Возможность использования большего количества электроприборов
Автоматическое управление приоритетностью нагрузок
Защита электропроводки от длительных перегрузок
Повышение энергоэффективности и экономия электроэнергии

Продление срока службы автоматических выключателей

Все это делает реле приоритета нагрузки РПН-1 очень востребованным устройством как в быту, так и на производстве.

Технические характеристики РПН-1

Реле приоритета нагрузки РПН-1 обладает следующими основными техническими параметрами:

Номинальное напряжение: 220 В, 50 Гц
Количество каналов управления: 2-3 (в зависимости от модификации)
Максимальный ток нагрузки: 16-32 А
Диапазон регулировки порога срабатывания: 1-63 А
Задержка отключения: 1-600 с
Задержка включения: 2-180 с
Крепление на DIN-рейку
Рабочая температура: от -25°C до +55°C

РПН-1 выпускается в компактном корпусе для установки в электрощит на DIN-рейку. Это позволяет легко интегрировать устройство в существующую систему электроснабжения.

Особенности монтажа и подключения РПН-1

При установке реле приоритета нагрузки РПН-1 необходимо учитывать следующие особенности:

РПН-1 устанавливается в электрощите после вводного автомата
Питание устройства подключается к фазе и нулю
Измерительный вход соединяется с фазным проводом через трансформатор тока
К выходам реле подключаются катушки контакторов, управляющих группами нагрузки
Приоритетные потребители подключаются напрямую, в обход РПН-1

Схема подключения зависит от конкретной модификации реле и особенностей электроустановки. При монтаже следует строго соблюдать требования ПУЭ и инструкцию производителя.

Настройка и эксплуатация реле приоритета нагрузки

Для корректной работы РПН-1 требуется правильная настройка следующих параметров:

Пороговый ток срабатывания (обычно на 10-20% ниже номинала вводного автомата)
Задержка отключения (позволяет игнорировать кратковременные пусковые токи)
Задержка включения (предотвращает частые переключения при колебаниях нагрузки)

Приоритетность групп потребителей

При эксплуатации РПН-1 не требует специального обслуживания. Рекомендуется периодически проверять надежность электрических соединений и соответствие настроек текущим условиям эксплуатации.

Сравнение РПН-1 с другими способами ограничения мощности

По сравнению с другими методами ограничения потребляемой мощности, реле приоритета нагрузки РПН-1 имеет ряд преимуществ:

Способ	Преимущества РПН-1
Ручное отключение	Автоматическое управление, не требует вмешательства
Ограничители мощности	Сохраняет работу приоритетных потребителей
Многотарифные счетчики	Работает в режиме реального времени

РПН-1 обеспечивает наиболее гибкое и эффективное управление нагрузками при ограниченной мощности сети.

Для чего нужно реле приоритета нагрузок?

Реле приоритета нагрузок (РПН) – устройство, предназначенное для отключения и включения нагрузок в электрической сети в зависимости от их важности. Данный аппарат часто применяется как в бытовых условиях, так и на предприятиях. Рассмотрим вкратце, что собой представляет данное устройство, какой у него принцип действия и назначение.

Назначение
Устройство
Принцип действия
Область применения

Назначение

Реле приоритета служит для управления группами потребителей в электрических сетях, в которых максимальная потребляемая мощность ограничена и не позволяет включать одновременно в сеть всех необходимых потребителей электрической энергии.

Также данное устройство может выступать в роли реле ограничения мощности в тех случаях, когда необходимо ограничить ток, протекаемый по тому или иному участку цепи, например, при добавлении новых электропротребителей в сеть, которая имеет недостаточную нагрузочную способность.

В обоих случаях применение реле приоритета нагрузок позволяет избежать отключения автоматического выключателя от перегрузки, оставив в работе наиболее важных потребителей.

Устройство

РПН имеет встроенный измеритель тока и исполнительный элемент, который осуществляет коммутацию контактов при достижении порогового значения тока и с заданной выдержкой времени. Встроенный измерительный элемент может контролировать ток в определенном диапазоне, в зависимости от конкретного типа устройства.

Что касается максимального тока, коммутируемого встроенными контактами, то он обычно имеет стандартное значение 16 А. При необходимости коммутации больших токов применяют контакторы (магнитные пускатели) – в данном случае реле приоритета будет подавать только управляющий импульс на контактор.

Для необходимости контроля больших токов есть отдельные типы аппаратов, позволяющие подключить внешние трансформаторы тока. РПН могут быть как однофазными, так и трехфазными, а в зависимости от количества управляемых нагрузок они разделяются на одноканальные и многоканальные.

Трехфазные устройства могут работать в качестве реле приоритета фаз, осуществляя переключение однофазных нагрузок между фазами для предотвращения большой не симметрии по фазам или для предотвращения обесточения линии при обрыве одной из фаз в электрической сети.

Принцип действия

Рассмотрим вкратце принцип работы реле приоритета нагрузки по нижеприведенной схеме.

На вводе установлен автоматический выключатель на номинальный ток 25 А, фактическая нагрузка электроприборов значительно выше. Для того чтобы избежать перегрузки установлено двухканальное устройство, которое позволяет включать и отключать две нагрузки. В данном случае первая группа потребителей является приоритетной и постоянно находится в работе. Вторая и третья группа являются неприоритетными и отключаются при превышении установленного порогового значения силы тока – в данном случае 25 А. При этом третья группа по приоритету ниже второй и во время перегрузки она отключается первой. Если потребляемая мощность не снизилась, то отключается и вторая группа потребителей и остается в работе только приоритетная первая группа. По мере снижения нагрузки реле приоритета автоматически включит в работу вторую и третью группу потребителей.

Область применения

Данное устройство используется в тех случаях, когда лимит потребляемой мощности, определенный на квартиру или частный дом, не позволяет использовать одновременно все необходимые электроприборы.

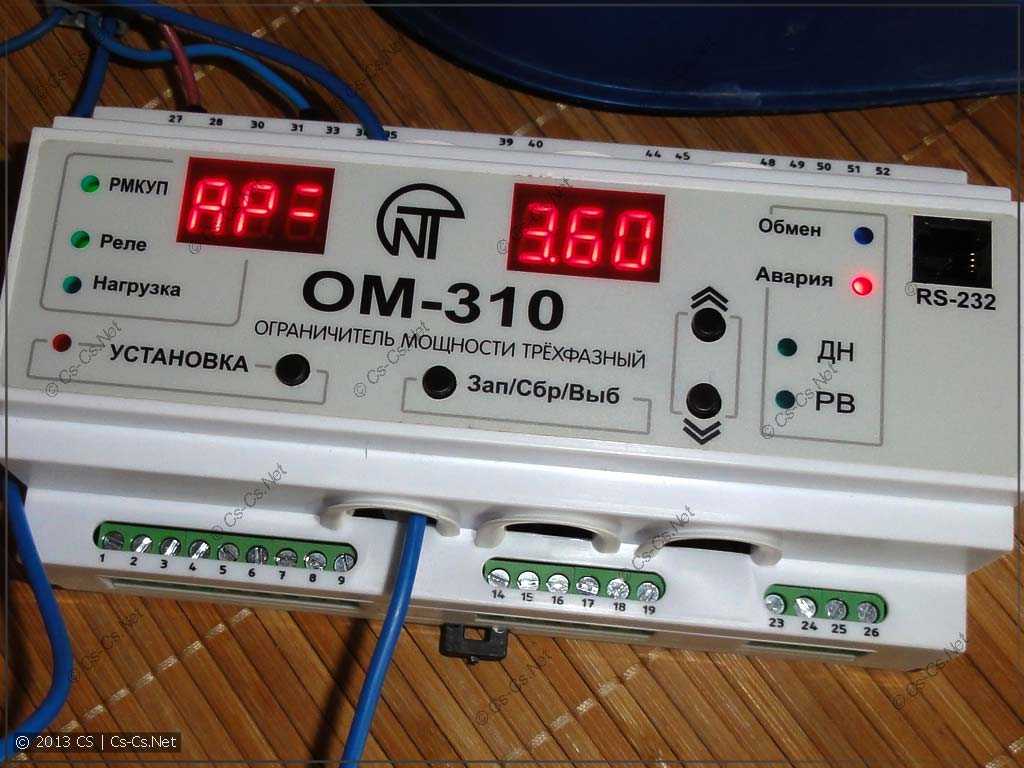

Реле выбора приоритета нагрузки позволяет комфортно эксплуатировать все необходимые электроприборы, не ощущая при этом каких-либо неудобств. Без использования данного устройства возникла бы необходимость вручную отключать не приоритетные в данный момент электроприборы либо, в случае не ограничения потребляемой мощности, электропроводка была бы полностью обесточена при превышении допустимого лимита. Обычно лимит мощности ограничивается автоматическим выключателем либо ограничителем мощности.

Удобство использования данного аппарата особенно ощутимо, если до его установки была актуальна проблема частого отключения вводного автоматического выключателя. Внезапное обесточивание электропроводки приносит ряд неудобств, сбивается работа электроприборов, а отключившийся из-за перегрузки автоматический выключатель можно включить только после охлаждения сработавшего теплового расцепителя.

РПН используются также и на предприятиях. Они позволяют эксплуатировать оборудование и различные электроприборы в условиях ограниченного лимита мощности, что освобождает от необходимости его увеличения. Также на предприятиях данное реле применяют в случае необходимости реализации мер по энергосбережению. Например, если на определенные нужды определяется лимит потребляемой электрической энергии, то во избежание его превышения аппарат будет отключать определенную часть потребителей.

Также мы рекомендуем просмотреть видео, на котором подробно рассматривается принцип действия аппарата:

Вот мы и рассмотрели назначение, устройство и принцип работы реле приоритета нагрузок. Надеемся, теперь вам стало понятно, как работает аппарат и где применяется!

Будет полезно прочитать:

Что такое реле контроля фаз
Чем опасен перекос фаз в сети
Разделение электропроводки на группы

Реле приоритета. Виды и работа. Применение и свойства

Реле приоритета — управляющее включением потребителей тока, является прибором, контролирующим общий ток сети питания, и реагирующим на чрезмерное увеличение нагрузки, выключением менее необходимых потребителей. Так решается проблема сверхнормативной нагруженности питающей сети.

Часто встречается ситуация, когда человек включает пылесос в то время, когда работает стиральная машина или другой мощный потребитель. Свет может внезапно выключиться. Этот казус возникает из-за превышения допустимой нагрузки на электросеть. Выйти из этого положения можно, отключив все потребители, и включив в щитке на лестничной площадке автоматический выключатель, который вырубился.

Для предотвращения таких неполадок при перегрузке электросети рекомендуют монтировать в доме реле приоритета. Этот прибор проводит через себя несколько сетей: приоритетные и неприоритетные.

Различают несколько разновидностей таких реле:

1-фазные.
3-фазные.
Одноканальные.
Многоканальные.

Многоканальный вариант исполнения может функционировать вместе с разными линиями. По функциональным реакциям реле приоритета разделены на виды:

Верхнего порога.
Нижнего порога.

Реле максимального порога среагирует на повышение тока, соединяется по последовательной схеме. Устройство, работающее на срабатывание по минимальному значению напряжения, включается в сеть параллельно. Существуют реле, которые выполнены для различных уровней срабатывания, с возможностью регулировки уровней для разных нагрузок. Если нагрузки в сети имеют значительную мощность, то реле используется совместно с трансформатором тока.

Применение реле

Линия питания, которая считается самой необходимой, должна быть постоянно подключенной. Неприоритетные линии – это те, которые можно отключить в случае перегрузки сети. В итоге, освещение при перегрузке полностью не отключится, произойдет выключение тех потребителей, которые находятся на неприоритетной линии. В качестве примера: существует реле управления, дающее возможность запитать три линии. На линию приоритета можно отнести сигнализацию квартиры и ее освещение. Две остальные линии будут охватывать сети розеток и наружное освещение.

При применении реле приоритета, когда восстановится обычный режим сети, неприоритетные линии включатся автоматически.

Если перегрузка возникла из-за одновременного запуска нескольких бытовых приборов, то можно отключить лишь одно из них, тогда произойдет восстановление питания электричеством.

Системы автоматического регулирования давно применяются в быту и промышленности. В нашей жизни они нашли свое почетное место, так как, применяя электрооборудование модулями, мы получаем много преимуществ. Наиболее важным достоинством стало создание должного удобства и комфортного использования потребителей тока.

Основные свойства

Назначение. Устройства служат для выключения из сети неприоритетных цепей во время работы сети питания с превышением номинального тока потребления. Также реле применяется для защиты от короткого замыкания.

Принцип действия реле. На передней панели прибора с помощью потенциометра выставляется значение тока для приоритетной цепи. При превышении этого значения отключатся неприоритетные потребители. Впоследствии, при понижении значения тока потребления, неприоритетная цепь снова будет подключена к питанию.

Сфера применения. Прибор используют, когда работа всех электроприборов одновременно перегружает сеть питания. Общая нагрузка разделяется на группы: приоритетные потребители, которые ни в коем случае не должны отключаться, и неприоритетные, которые можно отключить без серьезных последствий. Ток выключения реле неприоритетной цепи регулируют так, чтобы не было перегрузки сети питания.

Как работает реле

На общую линию подключается трансформатор тока, после которого включаются потребители. В первую очередь идут нагрузки приоритетные, это потребители, которые нельзя отключать никогда, у них наивысший приоритет.

Далее по схеме идет само реле потребителей. Через него подсоединены группы нагрузок, считающихся неприоритетными. Это те группы нагрузок, которые отключатся в определенной последовательности по возрастанию степени приоритета групп, если ток в сети будет превышен.

Сигнал, поступающий от датчика тока, идет на обработку компаратором, встроенным в модуль. Компаратор сравнивает поступивший сигнал с основным напряжением, заданным настройками. Реле определяет, когда сработает компаратор, в какой момент отключатся нагрузки низкого приоритета. В результате ток в сети снизится.

Через определенное время реле сделает попытку повторного включения в сеть неприоритетные потребители.

Многоканальные реле могут работать с несколькими линиями с низким приоритетом. Эти линии отключаются последовательно, от более низкого приоритета, а включаются в обратной последовательности. При использовании таких приборов можно пользоваться оборудованием, не тратясь на вспомогательную мощность сети. Это дает значительную экономию, особенно в масштабах промышленных предприятий.

В примере с квартирой. На входе подключен автоматический выключатель 25 ампер, далее счетчик, и еще несколько автоматов. Подключены бытовые приборы разной мощности и видов.

Если нужно включить сразу все, то отключится входной автомат в щите, освещение в квартире погаснет, остальные потребители также прекратят работу. Вступит в действие тепловая блокировка, автомат выключит всю квартиру. Необходимо будет разбираться в причине перегрузки, и снова включать автомат.

А если использовать наше реле, то такой проблемы не будет. Можно сделать приоритетными те нагрузки, которые нам нужны, и наоборот, неприоритетными те потребители, которые малозначительны для нас.

Реле приоритета ограничит ток сети безболезненно для нас, не допустит общего выключения питающей сети. В схемах защиты также применяют подобные устройства для предотвращения аварийных ситуаций на предприятиях, где имеется много различного электрооборудования, и где нельзя допускать короткие замыкания, а также перегрузки.

Чем отличается реле приоритета от оптимизатора сети

Чтобы установить реле в имеющуюся сеть, нужно проделать значительный объем работ, модернизировать проводку, щит. Для этого нужен квалифицированный специалист, который должен сделать точный расчет всей схемы нагрузок. Чтобы проложить отдельные линии проводов от розеток к щиту с разными потребителями, потребуется ремонт помещения и т. д. К тому же, такие устройства нельзя установить к обычной проводке, где нет отдельных линий до розеток.

Эта задача стала проще, после того, как разработали новое устройство, которое называется оптимизатор нагрузки на сеть. Оптимизатор электрической сети недавно стал новым видом устройства, отключающим неприоритетные потребители, служащим для применения в быту.

Принцип его работы состоит в перераспределении мощности приборов по их приоритету. Устройство выключает неприоритетный потребитель на время действия приоритетного, и наоборот, включает неприоритетное оборудование на момент паузы приоритетного потребителя.

Особенностью действия устройства оптимизации стало то, что в любое время работает только один из двух видов потребителя. Оптимизатор отличается от ранее описанного устройства тем, что предотвращает перегрузку сети, и никогда ее не допустит.

Такое устройство сконструировано для простого применения. Оно не монтируется в щите. Состоит из двух адаптеров для розетки, с вилкой и розеточным гнездом. Один из них для нагрузки с большим приоритетом, а другой для неприоритетного потребителя. Между ними осуществляется связь по радиоволне. Устройства вставляются в простые розетки, работают сразу, не требуют настроечных операций. При эксплуатации также не нужны никакие настройки.

Для функционирования оптимизатора не нужна раздельная линия проводки или управляющая шина, так как чтобы передать сигнал, применен канал на радиоволнах с цифровой кодировкой и постоянным контролем выхода команд.

Инновационное устройство заслуживает с каждым днем популярность все выше, у электриков и владельцев домов. Оно помогает выходить из сложных ситуаций, в которых превышен лимит допустимой мощности. На садовых участках прибор также пользуется спросом, там существуют проблемы недостачи электроэнергии.

Эти два автоматических прибора сходны по результатам действия, но имеют свои отличия.
