Реле программируемое. Программируемое реле ПР200: мощное решение для автоматизации локальных задач

Что такое программируемое реле ПР200. Какие задачи автоматизации оно решает. Каковы основные характеристики и преимущества ПР200. Как программируется ПР200. Где применяется программируемое реле ПР200.

Программируемое реле ПР200: обзор возможностей и применения

Программируемое реле ПР200 от компании ОВЕН представляет собой мощный инструмент для автоматизации локальных задач в различных отраслях промышленности. Этот компактный прибор сочетает в себе функциональность программируемого логического контроллера и удобство использования реле.

Для чего предназначено ПР200? Основные области применения включают:

• Водоподготовку и водоочистку
• Системы вентиляции
• Отопительные системы
• Управление небольшими технологическими процессами

Чем ПР200 отличается от обычных реле? В отличие от простых реле, ПР200 можно запрограммировать на выполнение сложных алгоритмов управления. Это позволяет создавать гибкие и интеллектуальные системы автоматизации без необходимости использования более дорогих ПЛК.

Технические характеристики и конструктивные особенности ПР200

Какими ключевыми характеристиками обладает ПР200? Рассмотрим основные технические параметры:

• Корпус шириной 7 DIN-модулей для монтажа на DIN-рейку
• До 24 каналов ввода/вывода на борту
• 4 аналоговых входа (4-20 мА, 0-10 В, 0-4 кОм)
• 2 аналоговых выхода (4-20 мА или 0-10 В)
• Дискретные выходы: электромагнитные реле или транзисторные ключи
• Возможность установки до двух интерфейсов RS-485
• Символьный ЖК-дисплей 2×16 символов
• Напряжение питания: 24 В постоянного тока или 230 В переменного тока

Как устроен корпус ПР200? Прибор выполнен в компактном модульном корпусе шириной 7 DIN-модулей. Это обеспечивает удобство монтажа в электрощитах. Съемные клеммники значительно упрощают процесс подключения и обслуживания устройства.

Коммуникационные возможности и интеграция ПР200

Какие возможности для обмена данными предоставляет ПР200? Прибор может быть оснащен двумя интерфейсами RS-485, работающими в режимах Master или Slave. Это открывает широкие возможности для интеграции:

• Подключение к облачному сервису OwenCloud для удаленного мониторинга и управления
• Интеграция в SCADA-системы
• Визуализация процессов с помощью панелей оператора
• Управление внешними устройствами по RS-485

Как ПР200 может взаимодействовать с другими устройствами? Поддержка протоколов Modbus RTU/ASCII позволяет легко интегрировать ПР200 в существующие системы автоматизации. Прибор может выступать как в роли ведущего (Master), так и ведомого (Slave) устройства.

Программирование и настройка ПР200

Как осуществляется программирование ПР200? Для создания алгоритмов управления используется бесплатная среда программирования OwenLogic. Программирование выполняется на языке FBD (Function Block Diagram), который отличается наглядностью и простотой освоения.

Какие преимущества дает язык FBD? Язык функциональных блоковых диаграмм позволяет создавать алгоритмы управления в виде наглядных схем. Это существенно упрощает разработку, отладку и последующее сопровождение программ даже для специалистов без глубоких познаний в программировании.

Как загружается программа в ПР200? Загрузка созданного алгоритма производится через порт USB с помощью кабеля mini-USB, который входит в комплект поставки. Это позволяет быстро вносить изменения в программу и производить отладку системы.

Настройка и конфигурирование ПР200

Какие возможности предоставляет дисплей ПР200? Встроенный символьный индикатор (2 строки по 16 символов) позволяет не только отображать текущие параметры работы, но и производить настройку прибора. Пользователь может корректировать параметры программы и самого устройства непосредственно с лицевой панели, без подключения компьютера.

Расширение возможностей ПР200 с помощью дополнительных модулей

Как можно увеличить количество входов и выходов ПР200? Для расширения возможностей прибора предусмотрено подключение модулей расширения ПРМ по внутренней шине. К одному ПР200 можно подключить до двух таких модулей.

Какие типы модулей расширения доступны для ПР200?

• ПРМ-1: для увеличения количества дискретных входов и выходов
• ПРМ-2: для добавления аналоговых входов и дискретных выходов
• ПРМ-3: для расширения аналоговых входов и выходов

Что дает использование модулей расширения? Применение модулей ПРМ позволяет гибко конфигурировать систему под конкретную задачу, не переплачивая за избыточную функциональность. При этом модули имеют собственное питание, что повышает надежность всей системы.

Примеры применения ПР200 в различных отраслях

Где может использоваться программируемое реле ПР200? Рассмотрим несколько типичных примеров применения:

Управление системами фильтрации воды

Как ПР200 может применяться в водоподготовке? Прибор способен управлять насосами, клапанами и другим оборудованием систем фильтрации. ПР200 может контролировать параметры воды, управлять процессом обратной промывки фильтров, дозировать реагенты.

Автоматизация канализационных насосных станций (КНС)

Какие задачи решает ПР200 в системах водоотведения? Программируемое реле может управлять работой насосов, контролировать уровень стоков, обеспечивать защиту оборудования от перегрузок и сухого хода. ПР200 также может передавать данные о работе КНС в диспетчерский пункт.

Управление системами вентиляции

Как ПР200 используется в вентиляционных системах? Прибор может управлять скоростью вентиляторов, положением воздушных заслонок, работой нагревателей и охладителей. ПР200 обеспечивает поддержание заданной температуры и влажности воздуха, контролирует загрязненность фильтров.

Управление отопительными системами

Какие функции выполняет ПР200 в системах отопления? Программируемое реле может управлять котлами, насосами, клапанами. ПР200 обеспечивает погодозависимое регулирование, поддержание заданной температуры в помещениях, защиту оборудования от замерзания.

Преимущества использования ПР200 в системах автоматизации

Почему стоит выбрать ПР200 для решения задач локальной автоматизации? Рассмотрим основные преимущества этого прибора:

1. Гибкость и универсальность. ПР200 может быть запрограммировано для решения широкого спектра задач.
2. Компактность. Небольшие размеры позволяют использовать ПР200 даже в условиях ограниченного пространства.
3. Простота программирования. Язык FBD доступен для освоения даже начинающим специалистам.
4. Расширяемость. Возможность подключения модулей ПРМ позволяет наращивать функциональность системы.
5. Наличие дисплея. Встроенный индикатор упрощает настройку и диагностику.
6. Коммуникационные возможности. Поддержка Modbus RTU/ASCII обеспечивает легкую интеграцию в существующие системы.
7. Надежность. ПР200 разработано для работы в промышленных условиях и обладает высокой отказоустойчивостью.

Как ПР200 снижает затраты на автоматизацию? Использование программируемого реле вместо полноценного ПЛК позволяет существенно сократить расходы на оборудование и разработку системы управления. При этом функциональность ПР200 достаточна для решения большинства локальных задач автоматизации.

Сравнение ПР200 с аналогичными устройствами на рынке

Чем ПР200 отличается от других программируемых реле? Рассмотрим основные особенности ПР200 в сравнении с аналогами:

• Большее количество встроенных входов/выходов по сравнению с большинством конкурентов
• Наличие аналоговых входов и выходов в базовой комплектации
• Возможность расширения с помощью дополнительных модулей
• Встроенный дисплей, позволяющий производить настройку без подключения компьютера
• Поддержка протокола Modbus RTU/ASCII
• Возможность интеграции с облачным сервисом OwenCloud

Какие преимущества дает использование оборудования российского производства? ПР200 разработано и производится в России, что обеспечивает:

• Доступность технической поддержки на русском языке
• Оперативность поставок и замены в случае необходимости
• Совместимость с другим оборудованием ОВЕН
• Независимость от санкций и внешнеполитической обстановки

Таким образом, программируемое реле ПР200 представляет собой эффективное и экономичное решение для автоматизации локальных задач в различных отраслях промышленности. Сочетание функциональности, простоты использования и надежности делает ПР200 отличным выбором для широкого круга применений.

ПР200 программируемое реле с дисплеем

ОВЕН ПР200

13 200,00 ₽

ОВЕН ПР200 – программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.
Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов ввода/вывода. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Загрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).

Области применения

Водоподготовка

Водоочистка

Вентиляция

Отопление

Особенности прибора

Подключаемое оборудование:

• 4 аналоговых входа 4…20 мА, 0…10 В, 0…4 кОм. Могут работать в режиме дискретного входа.
• 2 аналоговых выхода: 4…20 мА или 0…10 В
• Дискретные выходы: э/м реле или транзисторные ключи.

Коммуникационные возможности:

Два интерфейса RS-485, режим Master/Slave:

• Интеграция в облачный сервис OwenCloud и SCADA-системы.
• Визуализация процессов с помощью панелей оператора.
• Управление внешними устройствами по RS-485.

Конструктивные особенности:

• Модульный корпус.
• Ширина корпуса 7 модулей
• Съемные клеммники – для удобства монтажа.

Возможности символьного индикатора ПР200

• Видимая область символьного индикатора: 2 строки по 16 символов.
• Поддержка кириллицы и латиницы.
• Возможность корректировки параметров программы пользователя и параметров прибора.

Эксплуатация:

• 2 модификации по питанию: =24 В и ~230 В.
• Подключение модулей расширения ПРМ (до 2 штук).
• Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В с аналоговыми входами).
• USB-порт – для программирования (miniUSB-входит в комплект).

Отличительные характеристики

Модули расширения и аксессуары для ПР200

Внешний вид	Подключение
Описание
Интерфейсная плата ОВЕН ПР-ИП485  применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.

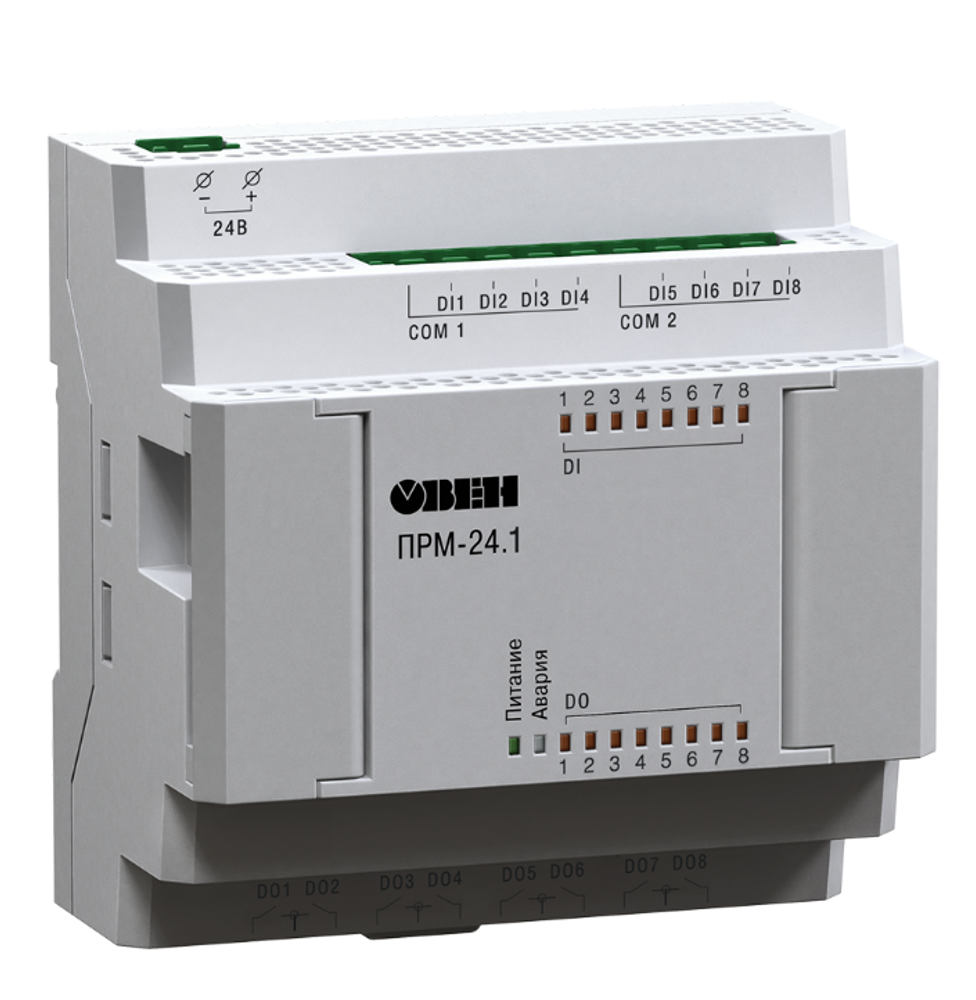

Модуль расширения ПРМ
Внешний вид	Подключение
Описание
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200: ПРМ-1 – для увеличения дискретных входов и выходов. ПРМ-2 – для увеличения аналоговых входов и дискретных выходов. ПРМ-3 – для увеличения аналоговых входов и выходов. Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.

Примеры применения

Управление системами фильтрации воды

Автоматизация КНС

Управление вентиляцией

 Управление отоплением

Технические характеристики

Функциональная схема прибора

Габаритные и установочные размеры

ПО, примеры и инструкции

Модификации

Схемы подключения

Чертежи, схемы, модели

Документация

Комплектация
