Что такое реле РЭС10 и для чего оно используется. Каковы основные технические характеристики реле РЭС10. Какие существуют исполнения реле РЭС10 и чем они отличаются. Как правильно выбрать и применить реле РЭС10 в электронных схемах.
Основные характеристики и назначение реле РЭС10

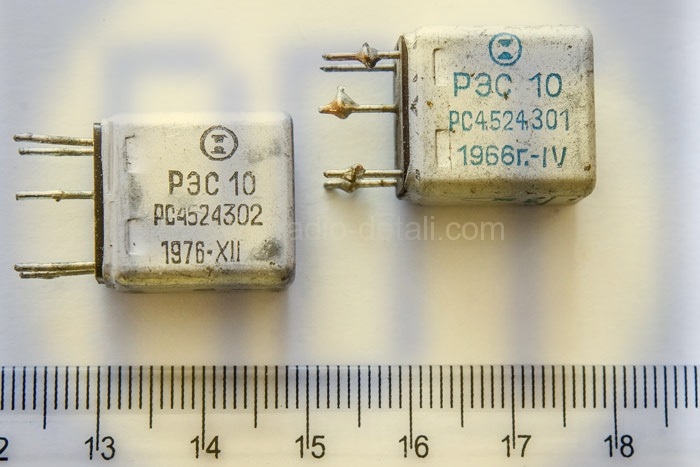

Реле РЭС10 представляет собой электромагнитное реле, предназначенное для коммутации электрических цепей постоянного и переменного тока в различных электронных и электротехнических устройствах. Это реле относится к классу слаботочных электромагнитных реле и соответствует требованиям ГОСТ 16121-86.
Основные характеристики реле РЭС10:
- Негерметичное исполнение
- Одна обмотка
- Одностабильное (возвращается в исходное состояние при снятии управляющего сигнала)
- Масса не более 7,5 г
- Выпускается в двух конструктивных исполнениях: с завальцованным и пылевлагозащищенным корпусом
- Возможность использования при печатном и навесном монтаже
Реле РЭС10 широко применяется в различных областях электроники и электротехники для коммутации цепей постоянного тока и переменного тока частотой 50-1100 Гц. Его компактные размеры и надежность делают его популярным выбором для многих инженеров и разработчиков.
Конструктивные особенности и установка реле РЭС10
Реле РЭС10 имеет компактные размеры, что позволяет эффективно использовать его в условиях ограниченного пространства. Конструкция реле обеспечивает удобный монтаж как на печатные платы, так и при навесном монтаже.
Основные конструктивные параметры реле РЭС10:
- Высота: 10,5 мм
- Длина: 23,2 мм
- Ширина: 10,2 мм
При установке реле на печатную плату рекомендуется использовать отверстия диаметром 1,1 мм. Минимальное расстояние от области пайки до места выхода выводов из корпуса реле составляет 1,5 мм. Это важно учитывать при проектировании печатных плат для обеспечения надежности соединений.
Электрические характеристики и варианты исполнения РЭС10
Реле РЭС10 выпускается в различных исполнениях, которые отличаются по ряду ключевых параметров, таких как сопротивление обмотки, рабочее напряжение и ток коммутации. Это позволяет подобрать оптимальный вариант для конкретной задачи.
Основные электрические параметры реле РЭС10:
- Сопротивление обмотки: от 45 до 4500 Ом (зависит от исполнения)
- Рабочее напряжение: от 5 до 34 В (зависит от исполнения)
- Ток коммутации: от 5 мкА до 2 А (зависит от исполнения)
- Время срабатывания: не более 8 мс
- Время отпускания: не более 7 мс
Реле выпускается с одним замыкающим (1з) или одним переключающим (1п) контактом. Выбор типа контакта зависит от конкретной схемы применения.
Условия эксплуатации и надежность реле РЭС10
Реле РЭС10 разработано для работы в различных условиях эксплуатации. Оно способно выдерживать значительные механические и климатические нагрузки, что делает его подходящим для использования в промышленном оборудовании и транспортных средствах.
Ключевые параметры надежности и условий эксплуатации:
- Рабочий диапазон температур: от -60°C до +100°C (зависит от исполнения)
- Относительная влажность: до 98% при температуре +35°C
- Атмосферное давление: от 666 до 106 600 Па
- Устойчивость к вибрации: до 12g в диапазоне частот 50-600 Гц
- Ударная прочность: до 3000 м/с² при одиночных ударах
Высокая надежность реле РЭС10 обеспечивается благодаря качественным материалам контактов (серебро-палладий-магний или золото) и тщательному контролю производства. Это позволяет гарантировать длительный срок службы реле даже в сложных условиях эксплуатации.
Особенности применения реле РЭС10 в электронных схемах
При использовании реле РЭС10 в электронных схемах необходимо учитывать ряд факторов для обеспечения его корректной и надежной работы. Правильное применение реле позволит максимально использовать его возможности и продлить срок службы устройства.
Рекомендации по применению реле РЭС10:
- Выбирать исполнение реле с учетом требуемого тока и напряжения коммутации
- Учитывать время срабатывания и отпускания при проектировании временных характеристик схемы
- Обеспечить защиту контактов реле при коммутации индуктивной нагрузки
- Соблюдать рекомендации по монтажу для минимизации механических напряжений
- Учитывать влияние температуры на параметры реле при эксплуатации в экстремальных условиях
При правильном применении реле РЭС10 способно обеспечить высокую надежность и долговечность работы электронного устройства.
Сравнение различных исполнений реле РЭС10
Реле РЭС10 выпускается в нескольких исполнениях, каждое из которых оптимизировано для определенных условий применения. Выбор правильного исполнения критически важен для обеспечения надежной работы устройства.
Основные различия между исполнениями:
- Сопротивление обмотки: от 45 Ом (исп. 05, 12) до 4500 Ом (исп. 01, 02, 10)
- Ток срабатывания: от 5 мА (исп. 09) до 70 мА (исп. 05)
- Рабочая температура: от -60°C до +85°C или до +100°C
- Материал контактов: серебро-палладий-магний или золото
Например, исполнения 08-13 предназначены для коммутации малых токов (от 5 мкА до 0,1 А), что делает их идеальными для применения в измерительных приборах и чувствительной электронике. Исполнения 01-07 способны коммутировать токи до 2 А, что позволяет использовать их в силовых цепях управления.
Тестирование и контроль качества реле РЭС10
Для обеспечения высокой надежности реле РЭС10 подвергается строгому контролю качества на всех этапах производства. Каждое реле проходит ряд тестов перед отправкой потребителю.
Основные параметры, проверяемые при тестировании:
- Сопротивление изоляции между токоведущими элементами
- Электрическая прочность изоляции
- Время срабатывания и отпускания
- Сопротивление замкнутых контактов
- Механическая прочность при вибрационных и ударных нагрузках
Тестирование реле проводится в различных климатических условиях, включая повышенную влажность и экстремальные температуры. Это позволяет гарантировать работоспособность реле в широком диапазоне условий эксплуатации.
Реле РЭС10 — DataSheet
Конструктивные данные реле РЭС10 | |
Разметка для крепления реле РЭС10 | Маркировка выводов реле с контактами на переключение |
Маркировка выводов реле | Принципиальная электрическая схема реле РЭС10 с контактами на переключение |
Принципиальная электрическая схема реле РЭС10 с контактами на замыкание |
Описание
Реле РЭС10 — завальцованное, негерметичное, двухпозиционное, одностабильное, с одним замыкающим или одним переключающим контактом, предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РЭС10 соответствует требованиям ГОСТ 16121 — 86 и техническим условиям РС0.452.049ТУ. Масса реле не более 7,5 г.
Условия эксплуатации.
Температура окружающей среды — в соответствии с таблицей приведенной ниже.
Циклическое воздействие температур — в соответствии с таблицей приведенной ниже.
Повышенная относительная влажность до 98 % при температуре + 35 °С в течение не более трех суток.
| Исполнение | Предельная температура, °С |
| РС4.529.031-01 РС4.529.031-03 — РС4.529.031-09 РС4.529.031-11 — РС4.529.031-13 | -60…+100 |
| РС4.529.031-02, РС4.529.031-10 РС4.529.031-14 | — 60…+ 85 — 60…+ 55 |
Повторное пребывание реле в этих условиях допускается после выдержки реле
в нормальных климатических условиях не менее 12 ч. Пребывание реле в указанных
условиях при одновременном нахождении обмотки и корпуса (вывод 5) под потенциалом
250 В не должно превышать 3 ч.
Атмосферное давление от 666 до 103 974 Па.
Синусоидальная вибрация (вибропрочносгь и виброустойчивость) в диапазоне
частот: от 5 до 50 Гц — с амплитудой не более 1 мм; от 50 до 600 Гц — с ускорением
не более 120 м/с2; от 600 до 1500 Гц — не более 50 м/с2.
Ударная прочность.
При одиночных ударах с ускорением не более 3000 м/с2 — 9 ударов. При многократных ударах с ускорением не более 1000 м/с2 — 1000 ударов, с ускорением 750 м/с2 —4000 ударов, с ускорением 350 м/с2 — 10000 ударов.
Ударная устойчивость — с ускорением не более 200 м/с2.
Постоянно действующие линейные ускорения: для реле исполнений РС4.529.031-03 — РС4.529.031-05, РС4.529.031-09, РС4.529.031-11, РС4.529.031-12, РС4.529.031-14 — 800 м/с2; для реле исполнений РС4.529.031-01, РС4.529.031-02,
РС4.529.031-06 — РС4.529.031-08, РС4.529.031-10, РС4.529.031-13 — 250 м/с2
Требования к надежности.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП — 12 лет; или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру — 2 года; или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру — 1 год; или при хранении на открытой площадке, вмонтированных в аппаратуру — 1 год.
Конструктивные данные.
Пример записи реле РЭС10 исполнения РС4.529.031-01 в конструкторской документации дан в таблице ниже.
| Обозначение | Наименование |
| РС4.529.031-01 | Реле РЭС10 РС0.452.049ТУ |
Технические характеристики.
Ток питания — постоянный.
Сопротивление изоляции между токо ведущими элементами, между токоведущими элементами и чехлом, между токоведущими элементами и корпусом (вывод 5), МОм, не менее:
в нормальных климатических условиях (обмотка обесточена) . . . . 200
при максимальной температуре (после выдержки обмотки под рабочим напряжением) для исполнений РС4.529.031-01 — РС4.529.031-14 ………………… 20
между контактами, между контактами и чехлом……………………………… 10
между обмоткой и чехлом, между обмоткой и контактами . . . . 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и чехлом, между токоведущими элементами и корпусом (вывод 3), В:
в нормальных климатических условиях…………………………………………………….
500в условиях повышенной влажности………………………………………. ….. 250
при пониженном атмосферном давлении …………………………………………… 220
Время непрерывной или суммарной работы реле, ч:
при нормальном атмосферном давлении и максимальной температуре окружающей среды ………………………………………………………………………………………… 100
при температуре окружающей среды +50 °С …………………………………………… 750
при атмосферном давлении 666 Па и температуре окружающей среды +60 °С ………………………………………………………………………………………………………………. 50
для реле исполнения РС4.529.031-14 при температуре +20 °С . . . . 50

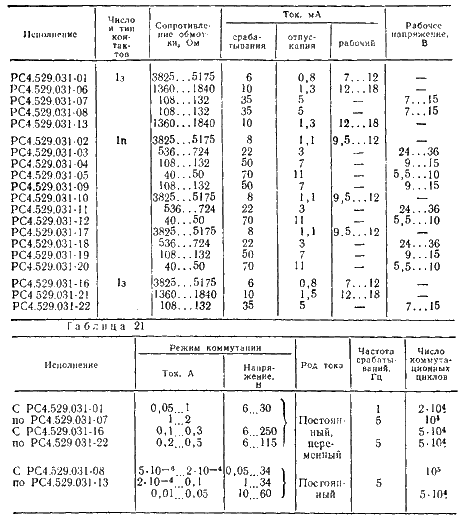

| Исполнение | Число и тип контактов | Сопротивление обмотки, Ом | Ток, мА | Время, мс | Сопротивление электрического контакта, Ом, не более | Материал контактов | ||
| срабатывания, не более | отпускания, не более | срабатывания, не более | отпускания, не более | |||||
РС4. 529.031-01РС4.529.031-06 | 1з | 4500±615 1600±240 | 6 10 | 0,8 1,3 | 8 при I = 8 мА 8 при I = 13 мА | 2,5 | 1,5 | СрПдМг20-0,3 |
| РС4.529.031-07 | 120±12 | 35 | 5 | 5 при U = 10 В | СрПдМг20-03 | |||
| РС4.529.031-08 | 0,5 | Зл999,9 | ||||||
| РС4.529.031-13 | 1600±240 | 10 | 1,3 | 8 при I = 13 мА | ||||
| РС4.529.031-02 РС4.529.031-03 РС4.529.031-04 РС4.529.031-05 | 1п | 4500±675 630±94,5 120±12 45±4,5 | 8 22 50 70 | 1,1 3 7 11 | 8 при I = 10 мА 6 при U= 27 В 6 при U = 10 В 6 при U = 6 В | 4,5 | 1,5 | СрПдМг20-0,3 |
| РС4.529 031-09 РС4.  529.031-10РС4.529.031-11 РС4.529 031-12 | 120±12 4500±675 630±94,5 45±4,5 | 50 8 22 70 | 7 1,1 3 11 | 6 при U = 10 В 8 при I = 10 мА 6 при U = 27 В 6 при U = 6 В | 0,5 | Зл999,9 | ||
| Исполнение | Наименование параметра тока | Температура окружающей среды, °С | |||||
| -60…0 | +1…+20 | +21…+60 | +61…+80 | +61…+85 | +81…+100 | ||
| РС4.529.031-01 | Максимальный | 15 | 14,5 | 12 | 10 | — | 8 |
| Номинальный | 12 | 10,5 | 9,5 | 8,5 | 7,5 | ||
| Минимальный | — | 7 | — | 7 | |||
РС4 529. 031-02 | Максимальный | 15 | 14,5 | 12 | — | 10,5 | — |
| Номинальный | 13 | 12 | 11 | 10 | |||
| Минимальный | — | 9,5 | 9,5 | ||||
| РС4.529.031-06 | Максимальный | 22 17 | 18 | 15 | — | 13 | |
| Номинальный | 15 | 13,5 | 12,5 | ||||
| Минимальный | 12 | 12 | |||||
| РС4.529.031-10 | Максимальный | 15 | 14,5 | 12 | — | 10,5 | — |
| Номинальный | 13 | 12 | 11 | 10 | |||
| Минимальный | 9,5 | 9,5 | |||||
| РС4.529.031-13 | Максимальный | 22 17 | 18 | 15 | — | 13 | |
| Номинальный | 15 | 13,5 | 12,5 | ||||
| Минимальный | 12 | 12 | |||||
| Исполнение | Наименование параметра напряжения | Температура окружающей среды, °С | ||||||
-60. .0+1…+20 | +21..+40 | +21..+60 | +41..+60 | -60..+55 | +61…+80 | +81..+100 | ||
| РС4.529.031-03 | Максимальное | 40 | — | 36 | — | — | 32 | 30 |
| Номинальное | 32 | 29 | 28 | 27 | ||||
| Минимальное | 24 | 24 | 24 | |||||
| РС4.529.031-04 РС4.529.031-09 | Максимальное | 18 | 15 | 13,5 | 12 | |||
| Номинальное | 14 | 12 | 11 | 10,5 | ||||
| Минимальное | 9 | 9 | 9 | |||||
| РС4.529.031-05 РС4.529.031-12 | Максимальное | 11,5 | 10 | — | 9 | 8 | 6,5 | |
| Номинальное | 8,5 | 7,5 | 7 | 6,5 | 6 | |||
| Минимальное | 5,5 | 5,5 | 5,5 | |||||
РС4. 529.031-07 РС4.529.031-08 | Максимальное | 18 | — | 15 | — | 12,5 | 12 | |
| Номинальное | 12,5 | 11 | 10 | 9,5 | ||||
| Минимальное | 7 | 7 | 7 | |||||
| РС4.529.031-11 | Максимальное | 40 | 35 | 32 | 30 | |||
| Номинальное | 32 | 29 | 28 | 27 | ||||
| Минимальное | 24 | 24 | 24 | |||||
| РС4.529.031-14 | Максимальное | — | — | 5,2 | — | |||
| Номинальное | — | |||||||
| Минимальное | 4 | |||||||
| Исполнение | Режим коммутации | Вид нагрузки | Род тока | Частота срабатывания,Гц, не более | Число коммутационных циклов | ||
| Допустимый ток, А | Напряжение на разомкнутых контактах, В | суммарное | в том числе при максимальной температуре | ||||
РС4. 529.031-01-РС4.529.031-07 РС4.529.031-14 | 0,1-0,5 0,5-1,0 1,0-2,0 | 6-30* | Активная | Постоянный | 5 | 105 5 · 104 25 · 104 | 2,5 · 104 12,5 · 103 6,25 · 103 |
| 0,1-0,3 | 6-250** | 105 | 2,5 · 104 | ||||
| 0,2-0,5 | 6-115 | Переменный 50-1100 Гц | |||||
| 0,8 —1,0*** | 60 | 2 · 104 | 104 | ||||
| 0,05-0,15 | 6-30 | Индуктивная, t ≤ 15 мс | Постоянный | 5 · 103 | |||
| 0,15-1,0 | 1 | ||||||
| 0,10-0,25 | 6-115 | cos φ ≥ 0,3 | Переменный 50-1100 Гц | 1,25 | 4 · 104 | 104 | |
РС4. 529.031-08 РС4.529.031-09 РС4.529.031-10 РС4.529.031-11 РС4.529.031-12 РС4.529.031-13 | 5 · 10-6-10-5 10-5-2 · 10-4 2 · 10-4-5 · 10-3 5 · 10-3-10-4 | 0,05-34 0,5-34 1 -34 6 -34 | Активная | Постоянный | 5 | 105 | 25 · 103 |
| 10-2-5 · 10-2 | 10-60 | 0,5 · 105 | 12,5 · 103 | ||||
| Коммутация не более пяти обмоток реле РЭС10 | 104 | 2,5 · 103 | |||||
* Допускается увеличение напряжения до 34 В при сохранении коммутируемой мощности.
** При пониженном атмосферном давлении (до 666 Па) напряжение на контактах
не более 170 В постоянного тока.
*** Режим коммутации при температуре окружающей среды +60 °С только для реле
исполнения РС4.
529.031-06.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Реле РЭС-10: характеристики (параметры), обозначение
РЭС10 используется в электронных и электротехнических узлах и блоках, где коммутирует (замыкает/размыкает) электрические цепи постоянного или переменного тока 50…1100 Гц.
Реле негерметично и выпускается в двух конструктивных исполнениях. Между собой они отличаются видом корпуса:
- завальцованный;
- пылевлагозащищенный.
Конструкция позволяет использовать элемент при печатном и навесном монтаже.
Подвижный контакт реле переключается при подаче рабочего напряжения на обмотку и возвращается в исходное состояние при снятии воздействия. Такие реле именуются одностабильными.
Содержание
- Особенности
- Обозначение
- Конструктивные данные и установочная разметка
- Маркировка выводов и принципиальная электрическая схема
- Исполнение и коммутируемый ток
- Исполнение и рабочая температура
- Условия эксплуатации
- Исполнение и пределы рабочего напряжения
- Технические характеристики при постоянном токе обмотки
- Сопротивление замкнутых контактов
- Частные характеристики
- Износостойкость
Особенности
- Выпускается по «РС0.
452.049 ТУ. Технические условия» - Соответствует требованиям «ГОСТ 16121-86 Реле слаботочные электромагнитные. Общие технические условия»
- Количество обмоток – 1
- Масса – 7,5 г
452.049 ТУ. Технические условия»Обозначение
В конструкторский документации и спецификациях к электронным схемам реле РЭС10 РС0.452.049ТУ обозначается как – РС4.529.031-01. Производители выпускают элемент в различных исполнениях, различающихся рядом ключевых параметров – сопротивлением обмотки и рядом других. Последние цифры обозначения указывают на исполнение реле. Чтобы не перегружать текст цифровыми наименованиями, в тексте реле именуются по номеру исполнения, – исп. «ХХ». Например: «РС4.529.031-01» обозначается – исп. «01».
Конструктивные данные и установочная разметка
(*) – минимальное расстояние от области пайки до места выхода выводов из корпуса реле,
(**) – рекомендуемый диаметр отверстий для размещения реле на печатной плате.
Маркировка выводов и принципиальная электрическая схема
Реле выпускается в двух вариантах электрической схемы.
Исполнение и коммутируемый ток
| Исполнение | Ток коммутации (А) |
|---|---|
| исп. 00 – исп. 07, исп.14 | 0,05…2 |
| исп. 08 – исп. 13 | 0,000005…0,1 |
Исполнение и рабочая температура
| Исполнение | Температура (°С) |
|---|---|
| исп. 02, исп. 10, исп. 14 | -60…+ 85 |
| исп. 01, исп. 03 – исп. 09, исп. 11 – исп. 13 | -60…+ 100 |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Относительная влажность воздуха | 98 % при 35 °С |
| Атмосферное давление | 666…106 600 Па |
| Вибрационные нагрузки с ускорением | |
| 50…600 Гц | 12 g |
| 600…1500 Гц | 5 g |
| Удары | |
| одиночные | 9 раз с уск.-9g |
| многократные | 1000 раз с уск. -100g |
| 4000 раз с уск.-75g | |
| 10000 раз с уск.-35g | |
| Линейное ускорение | 80g |
Исполнение и пределы рабочего напряжения
Данные в таблице действительны при температуре воздуха 25°С.
| Исполнение | Напряжение (В) мин/номинал/макс |
|---|---|
| исп. «02», исп. «11» | 10/13/16 |
| исп. «00», исп. «01» исп. «07», исп. «09» | 23/27,5/34 |
| исп. «12» | 5/6/7 |
| исп. «03», исп. «10» исп. «16», исп. «19» | 5/6/7 |
| исп. «15» | 5/6/7 |
Технические характеристики при постоянном токе обмотки
✔ Сопротивление изоляции токоведущих элементов между собой и между чехлом, не менее:
- нормальные условия – более 200 МОм;
- повышенная влажность – более 10 МОм;
- максимальная температура, после выдержки обмотки под Vраб – более 20 МОм.
✔ Испытательное переменное напряжение токоведущих элементов между собой и между чехлом:
- нормальные условия – 500 В;
- повышенная влажность – 300 В;
- при Ратм=666 Па – 220 В.
✔ Время отпускания реле – не более 7 мс.
Сопротивление замкнутых контактов
Сопротивление замкнутых контактов у реле с паспортами исп01…исп07 не превышает 1,5 Ом, а у элементов с паспортами исп08…исп13 не более 0,5 Ом.
Частные характеристики
| Исполнение | Контакты–число/тип | Сопротивление обмотки, Ом | Ток срабат., мА | Ток отпуск., мА | Время срабат., мс | Время отпуск., мс |
|---|---|---|---|---|---|---|
| исп-01 исп-06 | 1з | 4 500±615 1 600±240 | 6 10 | 0,8 1,3 | 8 | 2,5 |
| исп-07 | 120±12 | 35 | 5 | 5 | ||
| исп-08 | ||||||
| исп-13 | 1 600±240 | 10 | 1,3 | 8 | ||
| исп-02 исп-03 исп-04 исп-05 | 1п | 4 500±675 630±94,5 120±12 45±4,5 | 8 22 50 70 | 1,1 3 7 11 | 8 6 6 6 | 4,5 |
| исп-09 исп-10 исп-11 исп-12 | 120±12 4500±675 630±94,5 45±4,5 | 50 8 22 70 | 7 1,1 3 11 | 6 8 6 6 |
01…исп.05; исп.07, исп.14
