Что такое реле РЭС-6. Каковы основные технические характеристики РЭС-6. Для чего применяется реле РЭС-6 в электрических схемах. Какие особенности конструкции имеет данное электромагнитное реле.
Общие сведения о реле РЭС-6
РЭС-6 представляет собой электромагнитное реле, широко применяемое в различных электрических схемах. Данное реле относится к классу слаботочных коммутационных устройств и предназначено для коммутации электрических цепей постоянного и переменного тока.
Основные особенности реле РЭС-6:
- Одностабильное исполнение
- Наличие одного или двух контактов (замыкающих, размыкающих или переключающих)
- Питание постоянным током
- Герметичное исполнение (завальцованный корпус)
- Возможность коммутации цепей частотой от 50 до 1000 Гц
РЭС-6 соответствует требованиям ГОСТ 16121-86 и техническим условиям РФ4.523.009ТУ. Это обеспечивает высокую надежность и стабильность характеристик реле.
Технические характеристики реле РЭС-6
- Напряжение питания: постоянный ток
- Диапазон рабочих температур: от -60°C до +85°C
- Относительная влажность: до 98% при +25°C
- Атмосферное давление: 666-1039 * 102 Па
- Время срабатывания: не более 20 мс
- Время отпускания: не более 8 мс
- Масса: не более 34 г
Контактная система реле РЭС-6 имеет следующие характеристики:
- Материал контактов: серебро 999 пробы
- Сопротивление замкнутых контактов: не более 0,6 Ом
- Максимальное коммутируемое напряжение: 300 В (переменный ток), 250 В (постоянный ток)
- Максимальный коммутируемый ток: 2 А
Типы исполнения реле РЭС-6
Реле РЭС-6 выпускается в нескольких вариантах исполнения, различающихся типом контактной системы:
- РФ0.452.110 — РФ0.452.116 — два замыкающих контакта
- РФ0.452.120 — РФ0.452.126 — два размыкающих контакта
- РФ0.452.130 — РФ0.452.136 — один замыкающий и один размыкающий контакт
- РФ0.452.140 — РФ0.452.146 — один переключающий контакт
- РФ0.452.100 — РФ0.452.109 — два переключающих контакта
Для каждого типа исполнения выпускается несколько вариантов с различным сопротивлением обмотки и рабочими токами.

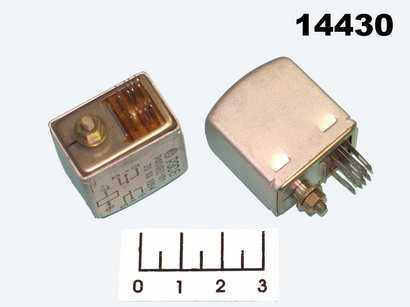

Особенности конструкции реле РЭС-6
Реле РЭС-6 имеет герметичную конструкцию с завальцованным корпусом. Это обеспечивает защиту внутренних элементов от воздействия внешней среды и повышает надежность работы устройства.
Основные элементы конструкции РЭС-6:
- Металлический корпус
- Контактная система (подвижные и неподвижные контакты)
- Электромагнитная система (обмотка и сердечник)
- Выводы для подключения
Компактные размеры реле (не более 34 г) позволяют использовать его в условиях ограниченного пространства. Герметичное исполнение обеспечивает возможность эксплуатации в различных климатических условиях.
Область применения реле РЭС-6
Реле РЭС-6 находит широкое применение в различных областях техники. Основные сферы использования данного типа реле:
- Системы автоматики и телемеханики
- Устройства релейной защиты
- Контрольно-измерительная аппаратура
- Бытовая электроника
- Промышленное оборудование
- Системы связи и телекоммуникаций
РЭС-6 успешно применяется для коммутации как слаботочных цепей управления и сигнализации, так и силовых цепей с токами до 2 А.
Преимущества использования реле РЭС-6
Рассмотрим основные достоинства реле РЭС-6, обуславливающие его популярность:
- Высокая надежность и долговечность
- Стабильность характеристик в широком диапазоне условий эксплуатации
- Малые габариты и вес
- Герметичное исполнение
- Возможность коммутации как постоянного, так и переменного тока
- Доступная цена
Эти преимущества делают РЭС-6 оптимальным выбором для многих применений, где требуется надежная коммутация электрических цепей.
Рекомендации по монтажу и эксплуатации РЭС-6
При использовании реле РЭС-6 следует учитывать некоторые особенности его монтажа и эксплуатации:
- Монтаж реле следует производить в соответствии с указанной на корпусе разметкой
- Необходимо соблюдать полярность подключения обмотки реле
- Рекомендуется использовать защитные цепи для подавления коммутационных помех
- Следует избегать превышения максимально допустимых значений коммутируемых токов и напряжений
- При эксплуатации в условиях повышенной влажности рекомендуется дополнительная герметизация
Соблюдение этих рекомендаций позволит обеспечить длительную и надежную работу реле РЭС-6 в составе различных электрических схем.
Сравнение РЭС-6 с аналогичными реле
Для оценки преимуществ РЭС-6 целесообразно сравнить его с некоторыми аналогичными типами реле:
| Параметр | РЭС-6 | РЭС-22 | РЭК-32 |
|---|---|---|---|
| Максимальный коммутируемый ток | 2 А | 2 А | 5 А |
| Диапазон рабочих температур | -60…+85°C | -60…+85°C | -40…+50°C |
| Масса | 34 г | 40 г | 80 г |
Как видно из сравнения, РЭС-6 обладает наименьшими габаритами и весом при сохранении высоких эксплуатационных характеристик.
Реле РЭС6 — DataSheet
Конструктивные данные реле РЭС6 | Разметка для крепления реле РЭС6 |
Принципиальная схема реле РЭС6 |
Описание
Реле РЭС6 — завальцованное, одностабильное, с одним или двумя замыкающими, размыкающими и переключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50—1000 Гц. Реле РЭС6 соответствует требованиям ГОСТ 16121 — 86 и техническим условиям РФ4.523.009ТУ.
Материал контактов — Ср999. Сопротивление электрического контакта 0,6 Ом. Масса реле не более 34 г.
Условия эксплуатации.
Температура окружающей среды от —60 до + 85°С.
Циклическое воздействие температур —60 и + 85°С.
Повышенная относительная влажность до 98% при температуре +25°С.
Атмосферное давление от 666 до 1039 • 102 Па.
Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот: от 5 до 50 Гц —с ускорением не более 60 м/с
Ударная прочность.
При одиночных ударах с ускорением не более 1500 м/с2 — 9 ударов. При многократных ударах с ускорением не более 500 м/с2 — 1000 ударов, с ускорением не более 250 м/с2 — 4000 ударов.
Ударная устойчивость — с ускорением не более 50 м/с2.
Постоянно действующие линейные ускорения не более 250 м/с2.
Требования к надежности.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП — 12 лет; или при хранении в неотапливаемых хранилищах, в упаковке изготовителя или вмонтированных в аппаратуру в незащищенном объекте — 2 года; или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру в незащищенном объекте — 1 год; или при хранении на открытой площадке, вмонтированных в аппаратуру в незащищенном объекте — 1 год.
Конструктивные данные.
Пример записи реле исполнения РФ0.452.143-01 в конструкторской документации дан в таблице ниже.
| Обозначение | Наименование |
| РФ0.452.143-01 | Реле РЭС6 РФ4.523.009ТУ |
Технические характеристики.
Ток питания обмотки — постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
в нормальных климатических условиях (обмотка обесточена)……………………..200
при максимальной температуре (после выдержки обмотки под рабочим током ) …………………………………………………………………………………………………………………… 20
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
в нормальных климатических условиях………………………………….. 500
в условиях повышенной влажности………………………………………………………….
300при атмосферном давлении 666 Па ………………………………………………………….150
Время суммарной работы реле, ч:
при нормальном атмосферном давлении и температуре окружающей среды + 85 °С ……………………………………………………………………………………………………… 100
при атмосферном давлении 666 Па и температуре окружающей среды + 50 °С ……………………………………………………………………………………………………………….. 20
Время срабатывания не более 20 мс. Время отпускания не более 8 мс.
| Исполнение | Температура окружающей среды, °С | Атмосферное давление, Па | Скважность | Время непрерывного нахождения обмотки под током, мин. не более |
| РФ0.452.100.01 РФ0.452.110-01 РФ0.452.120-01 РФ0.452.130-01 РФ0.452.140-01 | +25 +45 | 1039 · 102 | — 2,46 | 100 ч. 7 |
| +50 | 666 1039 · 102 | 2,8 | 6 | |
| +55 +65 +75 +85 | 1039 · 102 | 3,45 3,86 6,5 5,7 | 4,5 3,5 2,4 1,4 | |
РФ0. 452.101-01, РФ0.452.103-01 —РФ0.452.107-01, РФ0.452.109-01 РФ0.452.111-01 -РФ0.452.116-01 РФ0.452.121-01-РФ0.452.126-01 РФ0.452.131-01- РФ0.452.136-01-РФ0.452.141-01-РФ0.452.146-01 | +45 | 1039 · 102 | — | 100 ч. |
| +50 | 666 1039 · 102 | 2,15 | 11 | |
| +55 +65 +75 +85 | 1039 · 102 | 2,7 3,0 4,1 3,6 | 9 6 4,5 2,2 | |
| РФ0.452.102-01 | +25 | 1039 · 102 | — | 100 ч. |
| +50 | 666 1039 · 102 | 2,15 | 11 | |
| +55 +65 +75 +85 | 1039 · 102 | 2,7 3,0 4,1 3,6 | 9 6 4,5 2,2 | |
| РФ0.452.108-01 | +25 +45 | 1039 · 102 | — 1,84 | 100 ч. 4,9 |
| +50 | 666 1039 · 102 | 2,26 | 4,3 | |
| +55 +65 +75 +85 | 1039 · 102 | 2,28 2,64 4,1 5,1 | 3,6 2,5 1,9 1,2 |
| Исполнение | Число и тип контактов | Сопротивление обмотки, Ом | Ток, мА | Рабочий ток,мА | |
| срабатывания, не более | отпускания, не менее | ||||
РФО. 452.110РФ0.452.111 РФО.452.112 РФО.452.113 РФО.452.114 РФО.452.115 РФО.452.116 | 2з | 2500±250 | 15 | 2 | 19-21 |
| 1250±125 | 21 | 4 | 26-28 | ||
| 850±85 | 25 | 5 | 31-33 | ||
| 550±55 | 30 | 6 | 38-40 | ||
| 300±30 | 42 | 8 | 60-62 | ||
| 200±20 | 55 | 9 | 70-72 | ||
| 125±12,5 | 62 | 10 | 96-98 | ||
| РФО.452.120 РФ0.452.121 РФО.452.122 РФО.452.123 РФО.452.124 РФО.452.125 РФО.452.126 | 2р | 2500±250 | 15 | 2 | 19-21 |
| 1250±125 | 21 | 4 | 26-28 | ||
| 850±85 | 25 | 5 | 31-33 | ||
| 550±55 | 30 | 6 | 38-40 | ||
| 300±30 | 42 | 8 | 60-62 | ||
| 200±20 | 55 | 9 | 70-72 | ||
| 125±12,5 | 62 | 10 | 96-98 | ||
РФО. 452.130РФ0.452.131 РФО.452.132 РФО.452.133 РФО.452.134 РФО.452.135 РФО.452.136 | 1з, 1р | 2500±250 | 15 | 2 | 19-21 |
| 1250±125 | 21 | 3 | 26-28 | ||
| 850±85 | 25 | 4 | 31-33 | ||
| 550±55 | 30 | 5 | 38-40 | ||
| 300±30 | 42 | 6 | 60-62 | ||
| 200±20 | 55 | 8 | 70-72 | ||
| 125±12,5 | 62 | 9 | 96-98 | ||
| РФО.452.140 РФ0.452.141 РФО.452.142 РФО.452.143 РФО.452.144 РФО.452.145 РФО.452.146 | 1п | 2500±250 | 15 | 3 | 19-21 |
| 1250±125 | 20 | 4 | 25-27 | ||
| 850±85 | 25 | 5 | 31-33 | ||
| 550±55 | 28 | 6 | 35-37 | ||
| 300±30 | 35 | 8 | 44-47 | ||
| 200±20 | 50 | 12 | 63-65 | ||
| 125±12,5 | 60 | 15 | 96-98 | ||
РФО. 452.100РФ0.452.101 РФО.452.102 РФО.452.103 РФО.452.104 РФО.452.105 РФО.452.106 РФО.452.107 РФО.452.108 РФО.452.109 | 2п | 2500±250 | 20 | 3 | 25-27 |
| 1250±125 | 26 | 5 | 33-35 | ||
| 850±85 | 32 | 6 | 40-42 | ||
| 550±55 | 35 | 8 | 44-46 | ||
| 300±30 | 50 | 10 | 63-65 | ||
| 200±20 | 65 | 15 | 90-92 | ||
| 125±12,5 | 70 | 18 | 96-98 | ||
| 60±6 | 100 | 20 | 128-130 | ||
| 5000±500 | 15 | 2 | 19-21 | ||
| 30±3 | 130 | 25 | 165-168 | ||
| Режим коммутации | Вид нагрузки | Род тока | Частота срабатывания,Гц, не более | Число коммутационных циклов | ||
| Допустимый ток, А | Напряжение на разомкнутых контактах, В | суммарное | в том числе при максимальной температуре | |||
| 0,1- о,3 0,3-1,0 1,0-2,0 2,0-3,0 | 6-30 | Активная | Постоянный | 5 | 106 0,3 · 106 1,5 · 105 104 | 0,2 · 106 6 · 104 3 · 104 2 · 103 |
| 3,0-6,0 0,1-0,3 0,1 | 6 -28 6-250* 6-300* | 5 · 103 0,25 · 106 0,5 · 106 | 103 5 · 104 105 | |||
| 0,1-1,0 | 6-115* | Переменный 50-1000 Гц | 5 · 104 | 104 | ||
| 0,1-0,3 | 6-30 | Индуктивная, t = 15 мс Индуктивная, t = 10 мс | Постоянный | 0,25 · 105 0,3 · 105 | 0,5 · 104 6 · 103 | |
| 0,3-0,5 | Индуктивная, t = 15 мс | 0,5 · 104 | 103 | |||
| 0,3-0,5 | Индуктивная,t ≤ 10 мс | 104 | 2 · 103 | |||
| 0,5-1,0 | 1 | 0,5 · 104 | 103 | |||
| 0,1-0,5 | 6-115 | cos φ = 0,5 cos φ = 0,8 | Переменный 50-1000 Гц | 5 | 104 20 · 103 | 2 · 103 4 · 103 |
* При атмосферном давлении от 666 до 6660 Па режим коммутации 0,1 А, 100 В.
Индуктивные нагрузки коммутируются при атмосферном давлении от 959 · 102 до
1039 · 102 Па.
