Как работает реле времени с таймером. Для чего используются реле с задержкой времени. Какие бывают режимы работы таймеров. Как настроить реле времени для различных задач автоматизации. Где применяются реле с таймером в быту и на производстве.
Принцип работы реле времени с таймером
Реле времени с таймером — это электронное устройство, которое позволяет автоматически включать и выключать электрическую цепь через заданные промежутки времени. Основные компоненты такого реле:
- Микроконтроллер или электронный таймер для отсчета времени
- Релейный выход для коммутации нагрузки
- Органы управления для настройки временных интервалов
- Дисплей для отображения текущих настроек
- Источник питания
При подаче питания на реле времени запускается внутренний таймер. По истечении заданного интервала происходит переключение контактов реле, что приводит к включению или выключению подключенной нагрузки.
Основные режимы работы реле с таймером
Современные модели реле времени могут работать в различных режимах:
- Задержка включения — реле срабатывает через заданное время после подачи питания
- Задержка выключения — реле отключается через заданное время после снятия управляющего сигнала
- Циклическая работа — чередование периодов включения и выключения
- Импульсный режим — генерация кратковременных импульсов заданной длительности
- Недельный таймер — включение/выключение по расписанию в течение недели
Настройка реле времени для различных задач
Рассмотрим примеры настройки реле времени для типовых задач автоматизации:
Задержка включения вентилятора
Для включения вентилятора через 5 минут после запуска оборудования:
- Выберите режим «Задержка включения»
- Установите время задержки 5 минут
- Подключите питание вентилятора к нормально разомкнутым контактам реле
Автоматический полив растений
Для включения полива на 10 минут каждые 12 часов:
- Выберите циклический режим работы
- Задайте время включения 10 минут
- Установите период 12 часов
- Подключите насос к контактам реле
Области применения реле времени с таймером
Реле времени с таймером широко используются для автоматизации различных процессов:
- Управление освещением улиц, рекламных вывесок, витрин
- Включение и выключение бытовых приборов по расписанию
- Организация систем полива в сельском хозяйстве
- Управление вентиляцией и кондиционированием
- Запуск и остановка производственного оборудования
- Циклическая работа промышленных установок
Преимущества использования реле времени
Применение реле времени с таймером дает ряд важных преимуществ:
- Автоматизация повторяющихся процессов без участия человека
- Точное соблюдение временных интервалов работы оборудования
- Экономия электроэнергии за счет отключения устройств в ненужное время
- Увеличение ресурса оборудования благодаря оптимальным циклам работы
- Повышение безопасности за счет автоматического отключения в заданное время
Выбор реле времени для конкретной задачи
При выборе реле времени с таймером следует учитывать следующие параметры:
- Требуемые режимы работы (задержка, циклический режим, недельный таймер и т.д.)
- Диапазон настройки временных интервалов
- Максимальный коммутируемый ток и напряжение
- Напряжение питания реле
- Точность отсчета времени
- Наличие дисплея и удобство настройки
- Монтажное исполнение (на DIN-рейку, в розетку, на панель)
Подключение и настройка реле времени
Процесс подключения и настройки типового реле времени включает следующие этапы:
- Подключение питания реле к соответствующим клеммам
- Подсоединение коммутируемой нагрузки к контактам реле
- Выбор требуемого режима работы с помощью кнопок или переключателей
- Установка временных интервалов согласно инструкции
- Проверка срабатывания реле в заданные моменты времени
- При необходимости корректировка настроек
Часто задаваемые вопросы о реле времени
Ниже приведены ответы на популярные вопросы о работе реле времени с таймером:
Сохраняются ли настройки реле при отключении питания?
В большинстве современных моделей настройки сохраняются в энергонезависимой памяти. Однако точное время может сбиваться, если в реле нет резервного источника питания.
Можно ли настроить разное время включения и выключения в циклическом режиме?
Многие модели позволяют задавать независимые интервалы включенного и выключенного состояния. Это полезно, например, для управления системами вентиляции.
Какова точность отсчета времени в реле с таймером?
Точность зависит от конкретной модели, но обычно составляет от 0,5 до 5% от заданного интервала. Для повышения точности некоторые реле имеют возможность синхронизации от сети.
Возможно ли дистанционное управление реле времени?
Некоторые модели оснащены дополнительным входом управления, позволяющим дистанционно запускать или останавливать отсчет времени. Также существуют реле с возможностью подключения к системам «умный дом».

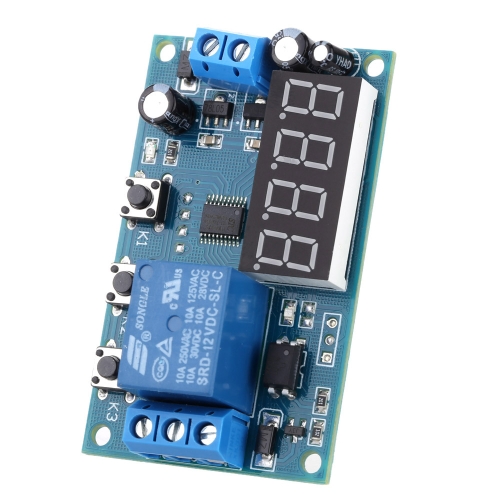

реле задержки времени 5В
1. Широкий источник питания ( 6 ~ 30V ) поддерживает питание micro-USB 5.0V , очень удобно использовать;
2. Интерфейс прост и понятен и почти отвечает всем вашим потребностям;
3. Существует ключевая функция аварийной остановки ( клавиша STOP ) , с защитой от обратного соединения;
4. Добавлен спящий режим, активирован, не работает в течение 5 минут, автоматически отключается монитор;
5. Может устанавливать разные параметры OP , CL , LOP , эти параметры независимы друг от друга, соответственно, сохранены;
6. Все параметры настройки автоматически сохраняются.
Режим работы :
P1 : после срабатывания сигнала реле включает время OP, а затем выключается, а во время OP выполняет следующую операцию
P1.1 : сигнал снова недействителен
P1.
2 : Сигнал снова запускает повторную синхронизацию
P1.3 : Сигнал снова вызывает сброс , реле открывается, и таймер останавливается.
2-П : к сигналу триггера, реле открыто CL после того времени, реле включается OP времени, после завершения синхронизации, откройте реле;
P3.1 : для запуска сигнала после того, как реле включит время OP , реле отключает время CL , а затем оно циркулирует вышеупомянутое действие. В цикле сигнал снова подается, реле отключается, и время остановлено, количество циклов ( LOP ) может быть установлено;
P3.2 : после включения питания сигнал триггера не требуется. Реле включает время OP , реле выключает время CL , и указанный цикл повторяется, число циклов ( LOP ) может быть установлено;
P-4 : Функция удержания сигнала Если есть триггерный сигнал, таймер очищается и реле остается включенным. Когда сигнал исчезает, реле отключается после таймера OP .
Во время таймера появляется еще один сигнал, и таймер очищается.
Параметры продукта:
1 : Рабочее напряжение: 6—30V поддержки микро USB 5.0V питание
2 : Источник сигнала триггера: сигнал высокого уровня ( 3,0 В — 24 В ) и заземление системы для улучшения противоинтерференционной способности системы (также может полностью замыкаться на короткое замыкание)
3 : Выходная мощность: может управлять DC 30V . 5 в пределах или переменный ток 220v5A устройство в пределах
4 : Ток покоя: 20 мА Рабочий ток: 50 мА
5 : Наличие: более 10 миллионов раз; Рабочая температура: -40 — 85 град] С; размеры:. 6.2 * 3.8 * 1.7cm
6 : с оптронной изоляцией, улучшенной антиинтерференционной способностью, печатной платой промышленного класса
Как выбрать временной диапазон:
В интерфейсе выбора режима После установки значения параметра с помощью пресса короткой СТОП кнопки , выберите диапазон времени;
XXX.
Десятичная точка в одном месте, диапазон синхронизации: 1 секунда ~ 999 секунд
XX.X десятичная точка в десять, диапазон синхронизации: 0,1 секунды ~ 99,9 секунды
XXX полная десятичная точка, временной интервал: от 1 минуты до 999 минут
Например, если вы хотите установить OP на 3.2 секунды, переместите десятичную точку на десять цифр, а цифровой дисплей отобразит 03.2.
Параметр Описание: время срабатывания OP, время выключения CL , LOP- циклы ( 1 — 999 раз, « — » представляет собой бесконечный цикл)
Эти параметры являются независимыми друг от друга, но каждый из этих режимов общих параметров , например , в P1.1 предоставляются по времени ОП является . 5 секундами, пользователь хочет перейти на P1.2 режим, а затем ввести Р1.2 соответствующие настройки параметров, ОП Это также будет 5 секунд;
Нажмите кнопку SET на главном интерфейсе (дисплей 000 ) , OP ( CL , LOP ) и отобразится соответствующее время XXX ;
Если только режим OP (например , режим Р1.
1 , Р1.2 , Р1.3 ) время, затем нажмите SET ключ будет отображать только OP и соответствующее время ;
Если в режиме есть OP , CL , LOP (например, режим P3.1 , P3.2 ), кратковременное нажатие кнопки SET отображает OP и соответствующее время CL и соответствующее время, LOP и соответствующие времена;
После установки режима вы можете легко проверить параметры, установленные в текущем режиме , нажав кнопку SET на главном экране . Это очень удобно!
Как установить параметры
1. Сначала определите рабочий режим реле;
2. В соответствии с режимом работы реле, в главном интерфейсе (когда модуль включен , он будет мигать текущим режимом работы (режим по умолчанию P1.1 ), а затем введите основной интерфейс ). « Нажмите и удерживайте кнопку SET в течение 2 секунд, чтобы освободить Войдите в интерфейс выбора режима , выберите режим, который будет установлен ( P1.1 ~ P-4 ) , нажав клавиши UP и DOWN ;
3.
После выбора режима, который необходимо установить (например, P3.2 ), коротко нажмите кнопку SET , чтобы установить соответствующий параметр, затем будет мигать параметр, который будет установлен ( время срабатывания OP, время выключения CL, время цикла LOP ( « — — » представляет собой бесконечную петлю)), через UP , DOWN , чтобы отрегулировать значение, поддерживать длительное нажатие (быстрое увеличение или уменьшение) и нажмите (увеличение или уменьшение 1 блок), после установки значения параметра с помощью короткого пресс — СТОП кнопку Чтобы выбрать позицию десятичной точки, выберите временной интервал ( соответствующее время 0,1 секунды ~ 999 минут ), короткое нажатие кнопки SET , чтобы установить следующий параметр текущего режима, процесс будет таким же, как указано выше;
4. После установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд, чтобы отпустить. Текущий установленный режим будет мигать, а затем вернуться к основному интерфейсу.
Настройка параметров прошла успешно.
Основной интерфейс: « 000 » (без десятичной точки) отображается, когда реле не работает, а десятичная точка находится под рабочим статусом реле. Это очень ясно!
Интерфейс выбора режима : долго нажмите кнопку SET, чтобы войти, после завершения настройки, долго нажмите кнопку SET, чтобы выйти, обратно к основному интерфейсу, очень просто!
Расширение функции кнопки STOP :
Режим разрешения реле :
1. ВКЛ : реле разрешено включать во время OP вовремя;
2. ВЫКЛ : реле отключено и всегда закрыто.
Короткое нажатие кнопки STOP на главном интерфейсе для переключения между ON и OFF . Текущее состояние будет мигать, а затем вернуться к основному интерфейсу. (Эта функция представляет собой функцию аварийного останова, одно касание отключенного реле)
Спящий режим :
1.
Режим сна CP : нет операции в течение пяти минут, цифровая трубка автоматически отключает дисплей, и программа работает нормально;
2. Один нормальный режим: цифровая трубка всегда отображается;
Нажмите и удерживайте кнопку STOP в течение 2 секунд, а затем отпустите для переключения между режимами CP и Od . Текущее состояние мигает и возвращается к основному интерфейсу.
