Что такое реле времени с задержкой выключения

Реле времени с задержкой выключения — это специальный тип электромеханического реле, которое обеспечивает задержку отключения нагрузки после снятия управляющего сигнала. Такие реле позволяют реализовать временную задержку в цепях управления различным оборудованием.

Основные особенности реле с задержкой выключения:

• Обеспечивает задержку размыкания контактов после отключения питания катушки реле
• Время задержки может регулироваться в определенных пределах
• Позволяет автоматизировать последовательность отключения оборудования
• Используется для управления вентиляцией, освещением и другими системами

Принцип работы реле времени с задержкой отключения

Принцип действия реле с задержкой выключения основан на постепенном разряде конденсатора после снятия питания с катушки реле. Рассмотрим типовую схему такого реле:

1. При подаче напряжения на катушку реле срабатывает и замыкает свои контакты.

2. Параллельно катушке подключен конденсатор большой емкости, который заряжается.

3. При отключении питания конденсатор начинает разряжаться через катушку реле.

4. Пока напряжение на конденсаторе выше порога отпускания реле, контакты остаются замкнутыми.

5. После разряда конденсатора ниже порогового уровня реле отключается с задержкой.

Время задержки определяется емкостью конденсатора и сопротивлением катушки реле. Чем больше емкость, тем дольше будет задержка отключения.

Типы и обозначения реле времени

Существует несколько основных типов реле времени в зависимости от характера задержки:

• С задержкой включения (on-delay)
• С задержкой выключения (off-delay)
• С задержкой включения и выключения
• Циклические реле времени

На схемах реле времени обозначаются буквами «TD» (time delay) или «TR» (time relay). Стрелка на символе контакта указывает направление задержки:

• ↑ — задержка при замыкании (closing)
• ↓ — задержка при размыкании (opening)

Также используются следующие обозначения типов контактов:

• NOTC — нормально открытый, закрывающийся с задержкой
• NOTO — нормально открытый, открывающийся с задержкой
• NCTC — нормально закрытый, закрывающийся с задержкой
• NCTO — нормально закрытый, открывающийся с задержкой

Области применения реле времени с задержкой выключения

Реле времени с задержкой отключения широко применяются в различных системах автоматики и управления:

• Управление вентиляцией в санузлах и других помещениях
• Системы освещения с задержкой выключения
• Автоматизация последовательности отключения оборудования
• Системы плавного пуска и останова электродвигателей
• Защита от кратковременных перебоев электропитания
• Системы сигнализации и оповещения

Рассмотрим некоторые типовые схемы применения реле времени с задержкой выключения.

Управление вентиляцией в санузле

Простая схема управления вытяжным вентилятором с задержкой отключения:

• При включении света в санузле запускается вентилятор
• После выключения света вентилятор продолжает работать заданное время
• По истечении задержки вентилятор автоматически отключается

Это обеспечивает эффективное удаление влаги и запахов даже после выхода человека из помещения.

Система освещения лестничных клеток

Схема управления освещением с задержкой отключения:

• При нажатии кнопки включается освещение лестничной клетки
• Свет горит заданное время (обычно 3-5 минут)
• После истечения задержки освещение автоматически гаснет

Такая схема позволяет экономить электроэнергию, исключая ситуации, когда свет остается включенным длительное время.

Как собрать простое реле времени своими руками

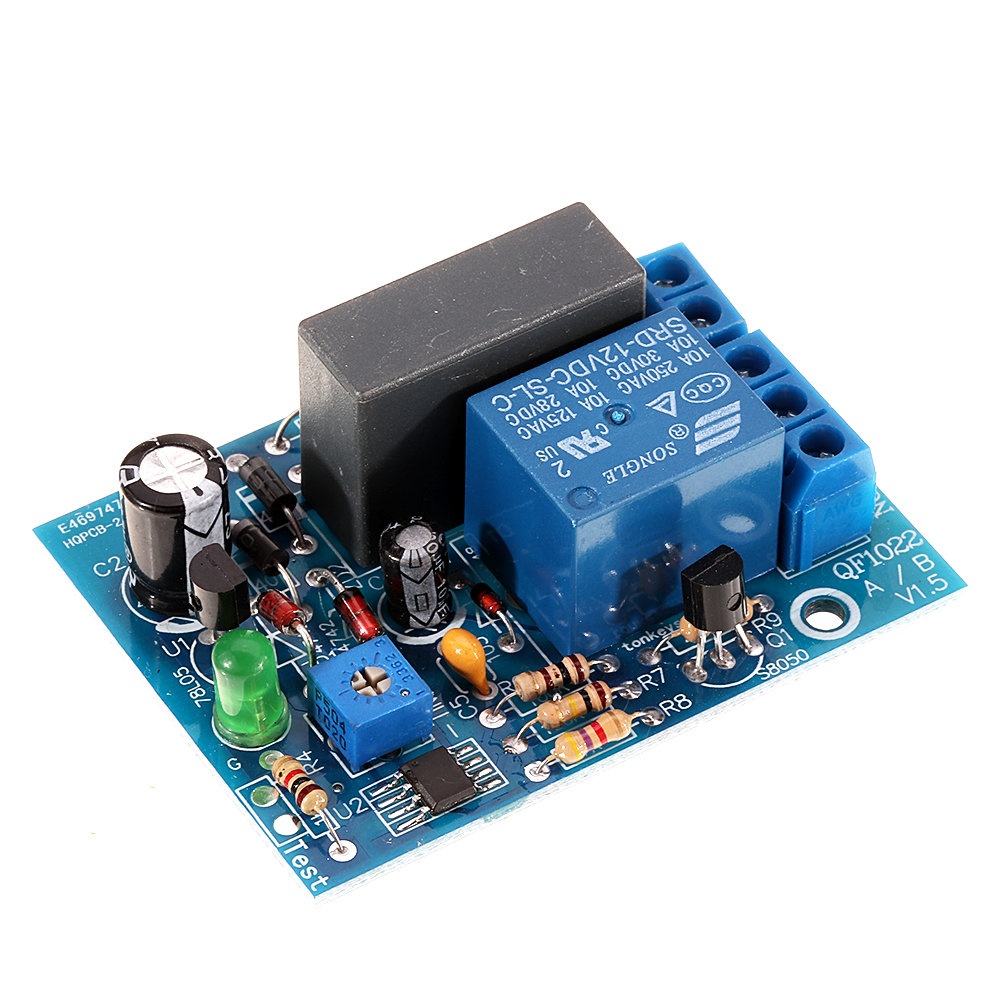

Рассмотрим схему простейшего реле времени с задержкой выключения на основе таймера NE555:

Основные компоненты:

• Таймер NE555
• Электромагнитное реле на 12В
• Транзистор для управления реле
• Конденсатор и резисторы для задания времени
• Диодный мост и конденсатор для питания схемы

Принцип работы:

1. При замыкании кнопки S1 на схему подается питание
2. Срабатывает реле KL1 и своими контактами блокирует кнопку
3. Начинается заряд конденсатора C3
4. При достижении 2/3 напряжения питания таймер переключается
5. Реле отключается и размыкает цепь питания схемы

Время задержки определяется номиналами R4 и C3. Схема обеспечивает нулевое потребление в режиме ожидания.

Преимущества использования реле времени в системах управления

Применение реле времени с задержкой выключения дает ряд преимуществ:

• Автоматизация последовательности отключения оборудования
• Повышение энергоэффективности систем освещения и вентиляции
• Защита оборудования от частых пусков при кратковременных сбоях питания
• Увеличение ресурса коммутационной аппаратуры
• Повышение удобства эксплуатации различных систем

Реле времени позволяют исключить человеческий фактор и обеспечить точное выполнение временных последовательностей в системах управления. Это повышает надежность работы оборудования и технологических процессов.

Выбор реле времени для конкретного применения

При выборе реле времени с задержкой выключения необходимо учитывать следующие параметры:

• Диапазон времени задержки
• Напряжение питания и коммутируемое напряжение
• Максимальный коммутируемый ток
• Количество и тип контактов
• Точность выдержки времени
• Условия эксплуатации (температура, влажность и т.д.)

Для бытового применения обычно достаточно простых реле времени с фиксированной задержкой. В промышленных системах управления используются программируемые многофункциональные реле времени с широкими возможностями настройки.

При выборе конкретной модели реле времени рекомендуется ознакомиться с документацией производителя и проконсультироваться со специалистами для подбора оптимального варианта под конкретную задачу.

Реле времени с задержкой выключения вход управления 220В 16А 1P выдержка времени 1-15мин на DIN F&F PO-415

Реле времени модульное с задержкой выкл. 220В 16А 1P выдежка времени 1-15мин на DIN F&F

Евроавтоматика F&F

Назначение:

Данное реле времени предназначено для поддержания работы подключенного устройства после размыкания управляющих контактов.

Варианты использования:

Обычно, реле времени такого типа применяют для подключения вытяжной вентиляции в санузлах. Освещение включается с помощью выключателя. После выкючения освещения, вентилятор продолжает работать, и отключится через заданный промежуток времени.

Особенности монтажа:

Реле в модульном исполнении. Монтаж на DIN-рейку.

Технические параметры:

• Параметры сети: 24В 220В AC/DC 50Гц
• Максимальный ток:16А
• Тип контактов: 1P
• Нагрузка: максимальная мощность двигателя вентилятора: 900Вт
• Задержка включения: <50мсек.
• Задержка выключения: регулируемая, от 1 до 15 мин.
• Диапазон рабочих температур: от -25 до +50оС
• Габаритные размеры: 18х65х90мм
• Энергопотребление: 0,56Вт
• Степень защиты:IP20
• Подключение: провод 0,75мм², длина 0,1м
• Производитель: Евроавтоматика F&F

Схема подключения:

Евроавтоматика F&F — известный белорусский производитель релейной защитной автоматики. Продукция завода Евроавтоматика F&F популярна в России и странах СНГ.  Производство осуществляется по технологии и лицензии польской компании F&F. Продукция F&F известна европейским потребителям с 1992 года. Компания Евроавтоматика F&F имеет собственные конструкторские и производственные подразделения, тесно сотрудничает с проектными и эксплуатационными организациями. Ассортимент оборудования Евроавтоматика F&F постоянно дополняется новыми, удобными и качественными устройствами, позволяющими решать множество важных задач. Жесткий контроль на всех этапах производства является гарантией долгой и эффективной работы приборов торговой марки Евроавтоматика F&F.

Стоит ли автоматизировать последовательность отключения оборудования?

Немилосердная статистика говорит о том, что относительно сложные операции – например, отключение электрической нагрузки в определенной последовательности надо делать автоматически, устраняя «человеческий фактор». Например, вы отключаете электропитание станка, а вентиляторы должны проработать некоторое время после отключения двигателя, чтобы охладить его. Не стоит доверять это оператору. Любой человек, даже самый дотошный, способен на ошибку, стоимость которой может оказаться очень высокой. Неправильно отключенная техника, с большой вероятностью поломается.

Как автоматизировать процесс?

Поставьте в линию, в которой требуется определенный порядок коммутации реле времени с задержкой выключения. Такое устройство после подачи на него управляющего напряжения включит питание нагрузки, а после снятия сигнала управления через установленное при настройке время отключит нагрузку.

Отлично подходит для этих целей реле времени РО-415 производства компании F&F

Основные характеристики РО-415

РО-415 обеспечивает задержку отключения нагрузки относительно управляющего сигнала на время до 15 минут. Оно монтируется на стандартную DIN-рейку, а потому может быть размещено в стандартном силовом щитке.

Видеобзор

Реле времени с задержкой выключения вход управления 220В 16А 1P выдержка времени 1-15мин на DIN F&F
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Реле времени с задержкой выключения вход управления 220В 16А 1P выдержка времени 1-15мин на DIN F&F — цена, фото, технические характеристики. Для того, чтобы купить Реле времени с задержкой выключения вход управления 220В 16А 1P выдержка времени 1-15мин на DIN F&F в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Реле времени с задержкой выключения вход управления 220В 16А 1P выдержка времени 1-15мин на DIN F&F оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

Реле времени производства Меандр, реле задержки времени

Реле времени производства «Меандр» (Санкт-Петербург)

используется для управления работой электрической схемы с определёнными, предварительно установленными, выдержками времени. Реле времени применяется для автоматизации управления работой электрооборудования и позволяет формировать управляющий сигнал для запуска/отключения устройств с определенной задержкой. Реле задержки включения находит свое применение в системах вентиляции, отопления, освещения, сигнализации.

Реле времени целесообразно использовать в щитах автоматического ввода резерва, для защиты подключенных электроприборов от т.н. «морганий» при кратковременном (менее 3 сек.) пропадании напряжения на основном вводе. Реле позволит избежать ненужного переключения нагрузки на другой ввод.

Ключевой отличительной особенностью реле времени является его алгоритм работы. Существует несколько основных типов задержек времени, такие как: задержка включения, задержка отключения, выдержка времени импульса и паузы и др. Важное значение имеют также продолжительность задержки времени.

Реле времени производства Меандр представлены следующими типоисполнениями, которые вы сможете купить на нашем сайте:

1. Однокомандные (для однократного включения/отключения нагрузки через заданный промежуток времени)
2. Циклические (для управления работой электроборудования в течении заданного пользователем промежутка времени)
3. Трехцепные (для управления работой нескольких групп цепей в течение установленного отрезка времени)
4. Пусковые (переключение со «звезды» на «треугольник» с задержкой времени)





предназначенное для обеспечения определенной последовательности работы элементов электрической схемы. Например, такое устройство применяется в случаях, когда необходимо автоматически выполнить какое-то действие не сразу после появления управляющего сигнала, а через установленный промежуток.



---

Расшифровка обозначений серии Реле времени Меандр

РВО-Р-У-08 ACDC24B/AC220B

РВО (1)	Р (2)	У (3)	08 (4)	ACDC24B/AC220B
Тип реле	Способ установки выдержки времени	Тип исполнения реле	Тип корпуса	Напряжение питания

 1)

• РВО — реле времени однокомандное
• РВП — реле времени пусковое
• РВЦ – реле времени циклическое
• РВ3 – реле времени трехцепное
• РСИ – реле счетчик импульсов

2)

• Р – плавная установка выдержки времени (потенциометр)
• П2 – дискретная установка выдержки времени (2 переключателя)
• П3 – дискретная установка выдержки времени (3 переключателя)

3)

• У – универсальное (задержка на включение/отключение, 8 диапазонов выдержки времени)
• М – многофункциональное (8 диаграмм работы, 8 диапазонов выдержки времени)
• 1 – универсальное с дополнительным мгновенным контактом (задержка на включение/отключение, мгновенный контакт, 8 диапазонов выдержки времени)
• 3 – универсальное с внешним запуском (задержка на включение/отключение, 8 диапазонов выдержки времени)
• 26 – с задержкой времени срабатывания после снятия питания

4)

• 08 – модульное исполнение (ширина 2 модуля), крепление на Дин рейку
• 10 – щитовое исполнение
• 14 – модульное исполнение (ширина 3 модуля), крепление на Дин рейку
• 15 – модульное исполнение (1 модуль), крепление на Дин рейку



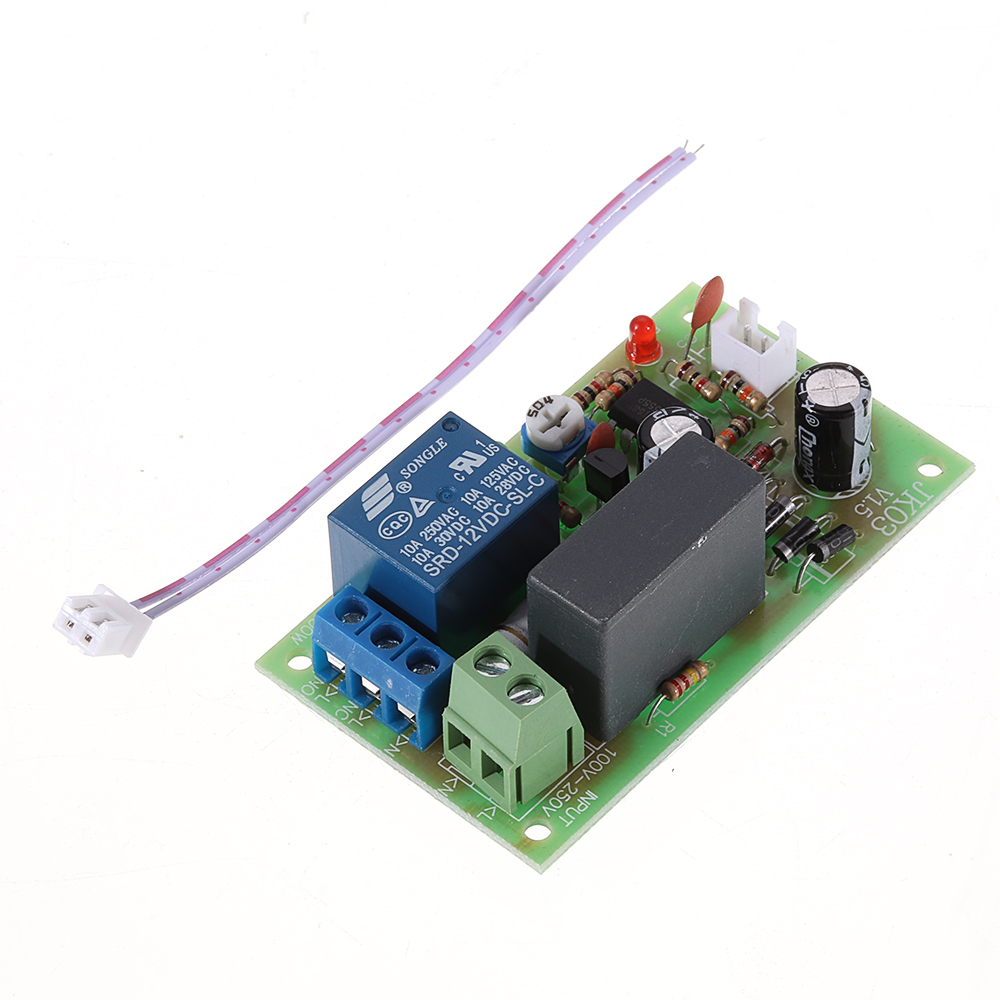

Реле времени с задержкой выключения

03 Мар 2018г | Раздел: Работы читателей

Здравствуйте, уважаемые читатели сайта sesaga. ru. После прочтения статьи о реле времени с задержкой включения я попробовал собрать схему реле с задержкой выключения для вентилятора в туалете и мне не понравилась схема бестрансформаторного источника питания на двух диодах и гасящем конденсаторе, применяемая в статье. Поскольку схема получилась очень прожорливая и потребляла достаточно много тока на собственное питание, мною был установлен диодный мост, что позволило снизить потребляемую мощность до 10 Вт (общая потребляемая мощность реле времени зависит от типа применяемого реле).

Внимание! Эта конструкция имеет бестрансформаторное питание от сети переменного тока. Собирая ее, обращайте особое внимание на соблюдение техники безопасности при работе с электроустановками.

Принцип работы реле времени простой. При замыкании контактов кнопки S1 (без фиксации) питание подаётся в схему через бестрансформаторный блок питания и таймер NE555 оказывается во включенном состоянии. Открывается транзистор VT1, срабатывает реле КL1 и блокирует контакты кнопки S1, оставляя питание схемы реле времени и включенный вентилятор на время заданной задержки выключения.

По мере заряда конденсатора С3 до уровня равного 2\3 напряжения питания таймер переключится в выключенное состояние, реле КL1 обесточится и своими контактами KL1.1 отключит от сети схему и вентилятор. Таким образом обеспечивается нулевое потребление тока в режиме ожидания.

В общем реле времени работает отлично и ток не потребляет в выключенном состоянии. Печатку в формате lay рисовал исходя из имеющихся деталей. Для подключения проводов использовал самозажимной коннектор от сгоревшего балласта люминесцентной лампы типа ЭПРА 2х36 и им подобных, что очень удобно при монтаже слаботочных цепей, главное быстро. Таймер 555 применен в SMD корпусе, а кнопка S1 взята от квартирного звонка.

Архив печатной платы в формате lay можно скачать по этой ссылке.

Желаю успеха в повторении конструкции!
До встречи!
Юрий, г. Витебск.
