Электросхема, предохранители и реле ВАЗ 2101

Электросхема некогда популярного автомобиля ВАЗ 2101, построенного на базе FIAT 124

Схема включения наружного освещения

2 – подкапотная лампа;
3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель света заднего хода;
6 – блок предохранителей;
7 – контрольная лампа наружного освещения в комбинации приборов;
8 – лампа освещения вещевого ящика;
9 – лампа освещения комбинации приборов;
10 – штепсельная розетка для переносной лампы;
11 – выключатель освещения приборов; 12 – выключатель наружного освещения;
13 – выключатель стоп-сигнала;
14 – выключатель зажигания;
15 – выключатели плафонов, расположенные в стойках передних дверей;
16 – выключатели плафонов, расположенные в стойках задних дверей;
17 – плафоны;
18 – лампа освещения багажника;
19 – задние фонари;
20 – фонарь освещения номерного знака;
21 – фонарь света заднего хода

Включение фар – схема

  1. фары;
  2. аккумуляторная батарея;
  3. генератор;
  4. блок предохранителей;
  5. переключатель света фар;
  6. выключатель наружного освещения;
  7. выключатель зажигания;
  8. контрольная лампа дальнего света фар в комбинации приборов

Схема включения указателей поворота на Жигули 2101

  1. подфарники;
  2. боковые указатели поворота;
  3. аккумуляторная батарея;
  4. генератор;
  5. выключатель зажигания;
  6. блок предохранителей;
  7. реле-прерыватель указателей поворота;
  8. контрольная лампа указателей поворота;
  9. переключатель указателей поворота;
  10. задние фонари

Включение звуковых сигналов – схема на ВАЗ 2101

  1. звуковые сигналы;
  2. аккумуляторная батарея;
  3. блок предохранителей; 4 – выключатель звуковых сигналов;
  4. генератор

Схема включения стеклоочистителя

  1. генератор;
  2. аккумуляторная батарея;
  3. выключатель зажигания;
  4. переключатель стеклоочистителя;
  5. реле стеклоочистителя;
  6. моторедуктор стеклоочистителя;
  7. термобиметаллический предохранитель; 8 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла;
  8.  блок предохранителей;А – порядок условной нумерации штекеров в колодках реле и моторедуктора стеклоочистителя

Схема включения электродвигателя вентилятора отопителя на Жигули 2101

  1. генератор;
  2. аккумуляторная батарея;
  3. выключатель зажигания;
  4. блок предохранителей; 5 – переключатель отопителя;
  5. добавочный резистор;
  6. электродвигатель вентилятора отопителя

Схема электрооборудования авто ВАЗ–21011, ВАЗ–21013

1 – фары;
2 – передние указатели поворота;
3 – боковые указатели поворота;
4 – аккумуляторная батарея;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – реле включения ближнего света фар;
7 – реле включения дальнего света фар;
8 – генератор;
9 – стартер;
10 – подкапотная лампа;
11 – свечи зажигания;
12 – датчик контрольной лампы

давления масла;
13 – датчик указателя температуры охлаждающей жидкости;
14 – звуковые сигналы;
15 – распределитель зажигания;
16 – моторедуктор стеклоочистителя;
17 – датчик контрольной лампы уровня тормозной жидкости;
18 – катушка зажигания;
19 – электродвигатель омывателя
ветрового стекла;
20 – регулятор напряжения;
21 – электродвигатель отопителя;
22 – лампа освещения вещевого ящика;
23 – добавочный резистор
электродвигателя отопителя;
24 – штепсельная розетка для
переносной лампы;
25 – выключатель контрольной лампы стояночного тормоза;
26 – выключатель сигнала торможения;
27 – реле-прерыватель укзателей
поворота;
28 – выключатель света заднего хода;
29 – блок предохранителей;
30 – реле-прерыватель контрольной
лампы стояночного тормоза;
31 – реле стеклоочистителя; 32 – переключатель электродвигателя отопителя;
33 – прикуриватель;
34 – выключатели плафонов, расположенные в стойках задних дверей;
35 – выключатели плафонов, расположенные в стойках передних дверей;
36 – плафоны;
37 – выключатель зажигания;
38 – комбинация приборов;
39 – указатель температуры охлаждающей жидкости;
40 – контрольная лампа дальнего света фар;
41 – контрольная лампа наружного освещения;
42 – контрольная лампа указателей поворота;
43 – контрольная лампа заряда аккумуляторной батареи;
44 – контрольная лампа давления масла;
45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости;
46 – указатель уровня топлива;
47 – контрольная лампа резерва топлива;
48 – лампа освещения комбинации приборов;
49 – переключатель света фар;
50 – переключатель указателей поворота;
51 – выключатель звукового сигнала;
52 – выключатель омывателя ветрового стекла;
53 – переключатель стеклоочистителя;
54 – выключатель наружного освещения;
55 – выключатель освещения приборов;
56 – датчик указателя уровня и резерва топлива;
57 – лампа освещения багажника;
58 – задние фонари;
59 – фонарь освещения номерного знака;
60 – фонарь света заднего хода

Электросхема оборудования автомобиля ВАЗ–2101, ВАЗ–2102

1 – фары;
2 – подфарники;
3 – боковые указатели поворота;
4 – аккумуляторная батарея;

5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – генератор;
7 – стартер;
8 – подкапотная лампа;
9 – свечи зажигания;
10 – датчик контрольной лампы давления масла;
11 – датчик указателя температуры охлаждающей жидкости;
12 – звуковые сигналы;
13 – распределитель зажигания;
14 – электродвигатель стеклоочистителя;
15 – датчик контрольной лампы уровня тормозной жидкости;
16 – катушка зажигания;
17 – регулятор напряжения;
18 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла;
19 – электродвигатель отопителя;
20 – лампа освещения вещевого ящика;
21 – добавочный резистор
электродвигателя отопителя;
22 – штепсельная розетка для переносной лампы;
23 – выключатель контрольной лампы стояночного тормоза;
24 – выключатель сигнала торможения;
25 – реле-прерыватель укзателей
поворота;
26 – выключатель света заднего хода;
27 – блок предохранителей;
28 – реле-
прерыватель контрольной лампы
стояночного тормоза;
29 – реле стеклоочистителя;
30 – переключатель электродвигателя отопителя;
31 – прикуриватель; 32 – выключатели плафонов, расположенные в стойках задних дверей;
33 – выключатели плафонов, расположенные в стойках передних дверей;
34 – плафоны;
35 – выключатель зажигания;
36 – комбинация приборов;
37 – указатель температуры охлаждающей жидкости;
38 – контрольная лампа дальнего света фар;
39 – контрольная лампа наружного освещения;
40 – контрольная лампа указателей поворота;
41 – контрольная лампа заряда аккумуляторной батареи;
42 – контрольная лампа давления масла;
43 – контрольная лампа стояночного тормоза и уровня тормозной жидкости;
44 – указатель уровня топлива;
45 – контрольная лампа резерва топлива;
46 – лампа освещения комбинации приборов;
47 – выключатель звукового сигнала;
48 – переключатель света фар;
49 – переключатель указателей поворота;
50 – выключатель наружного освещения;
51 – выключатель освещения приборов;
52 – переключатель стеклоочистителя;
53 – датчик указателя уровня и резерва топлива;
54 – лампа освещения багажника;
55 – задние фонари;
56 – фонарь освещения номерного знака;
57 – фонарь света заднего хода;
58 – штепсельные колодки заднего пучка проводов автомобиля ВАЗ-2102;
59 – плафон освещения задней части салона автомобиля ВАЗ-2102

Предохранители и реле ВАЗ 2101

расшифровка предохранителей ваз 2101.

№ предохранителяПредназначен для защиты:
1 (16А)Плафонов освещения салона, патрона подключения переносной лампы, прикуривателя, звуковых сигналов, стоп-сигнала
2(8А)Стеклоочистителя и электровентилятора отопителя, электродвигатель стеклоомывателя
3 (8А)Дальнего света левой фары, контрольной лампы включения дальнего света фар
4 (8 А)Дальнего света правой фары
5 (8А)Ближнего света левой фары
6 (8А)Ближнего света правой фары
7 (8А)Габаритного света левой фары либо габаритного света левого подфарника, контроль­ной лампы включения габаритного света правого (габаритного) заднего фонаря, левой лампы освещения -номерного знака, лампы освещения багажника, ламп освещения комбинации приборов
8 (8А)Габаритного света правой фары (либо габаритного света правого подфарника), левого (габаритного) заднего фонаря, правой лампы освещения номерного знака, подкапот­ной лампы, лампы освещения гнезда прикуривателя
9 (8А)Контрольной лампы давления масла в двигателе, указателя температуры жидкости системы охлаждения, указателя уровня топлива с контрольной лампой резерва топлива, контрольной лампы включения стояночного тормоза и недостаточного уровня тормоз­ной жидкости в бачке, лампы освещения вещевого ящика, указателей поворотами соот­ветствующей контрольной лампы, контрольной лампы заряда аккумуляторной батареи, реле контрольной лампы заряда фонаря заднего хода
10 (8А)Обмоток регулятора напряжения и возбуждения генератора

Расположение реле ВАЗ 2101

Большинство реле и регулятор напряжения сосредоточены в подка­потном пространстве. Реле указателей пово­рота и аварийной сигнализации расположено на щите передка под комбинацией приборов.

Так расположены реле в подкапотном про­странстве на правом брызговике.

  1. реле сиг­нализатора заряда аккумуляторной батареи;
  2. реле включения дальнего света фар;
  3. ре­ле включения ближнего света фар (поз. 2 и З — для автомобилей ВАЗ-21011 и ВАЗ-21013).
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

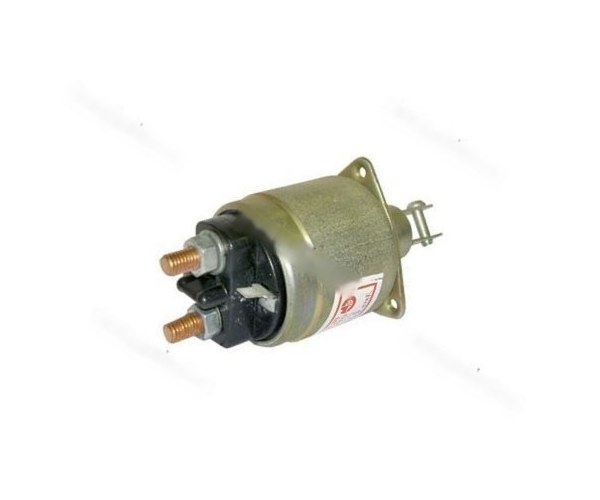

4263708800 Реле втягивающее ВАЗ-2101,2108 БАТЭ - 426.3708800 2101-3708805

4263708800 Реле втягивающее ВАЗ-2101,2108 БАТЭ - 426.3708800 2101-3708805 - фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

23

1

Применяется: ВАЗ, АЗЛК, ИЖ

Артикул: 426. 3708800еще, артикулы доп.: 2101-3708805скрыть

Код для заказа: 011536

Есть в наличии

Доступно для заказа - >10 шт.Данные обновлены: 23.12.2020 в 02:30

Код для заказа 011536 Артикулы 426.3708800, 2101-3708805 Производитель БАТЭ Каталожная группа: ..Электрооборудование
Электрооборудование
Ширина, м: 0.08 Высота, м: 0. 08 Длина, м: 0.22
Вес, кг:
1

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре

  • Реле втягивающее ВАЗ: правильная и надежная работа стартера 22 Августа 2014

    Автомобили ВАЗ оборудуются традиционной системой пуска двигателя со стартером. Однако запуск двигателя и безопасная работа стартера возможна только при наличии такого компонента, как втягивающее реле. О том, что такое втягивающее реле стартера ВАЗ, как оно устроено и работает, а также об основных неисправностях этого узла читайте в предложенной статье.

  • «Хрустальные» ВАЗы: «Классика». Ты помнишь, как всё начиналось? 16 Апреля 2013

    Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

Наличие товара на складах и в магазинах, а также цена товара указана на 23. 12.2020 02:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена - действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах - розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

ab7c1c5bfea4a76f78f8f20148ea52ff

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Схема соединений генератора, стартера, аккумулятора

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения стартера ВАЗ

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

Схема соединений стартера ВАЗ 2101

  1. стартер;
  2. удерживающая обмотка тягового реле;
  3. выключатель зажигания;
  4. генератор VAZ 2101;
  5. блок предохранителей;
  6. втягивающая обмотка тягового реле;
  7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

  1. генератор;
  2. аккумуляторная батарея;
  3. шунтовая катушка обмотки статора;
  4. стартер VAZ 2105;
  5. сериесная катушка обмотки статора;
  6. удерживающая обмотка тягового реле;
  7. втягивающая обмотка тягового реле;
  8. реле включения стартера;
  9. монтажный блок;
  10. выключатель зажигания.

Схема подключения стартера ВАЗ 2106

  1. стартер;
  2. генератор;
  3. аккумуляторная батарея;
  4. втягивающая обмотка тягового реле;
  5. выключатель зажигания;
  6. удерживающая обмотка тягового реле

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

В электрической цепи стартера применяется реле включения 111.3747-10.

  1. Винт крепления защитного колпака.
  2. Защитный колпак.
  3. Стопорное полукольцо.
  4. Гайка крепления задней крышки.
  5. Задняя крышка.
  6. Пружины щеток.
  7. Направляющие щеток (наружная часть).
  8. Щетки.
  9. Статор.
  10. Якорь.
  11. Рычаг привода.
  12. Привод.
  13. Ограничительное кольцо.
  14. Стопорное кольцо.
  15. Ось рычага привода.
  16. Винты крепления тягового реле.
  17. Передняя крышка.
  18. Пластмассовое уплотнительное кольцо крышки.
  19. Стяжные шпильки.
  20. Резиновая заглушка.
  21. Сердечник тягового реле.
  22. Возвратная пружина.
  23. Уплотнительное кольцо тягового реле.
  24. Тяговое реле.
  25. Уплотнительная шайба.
  26. Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

  • Номинальная мощность 1,55 кВт
  • Потребляемый ток при максимальной мощности не более 375 Ампер
  • Потребляемый ток в заторможенном состоянии не более 700 Ампер
  • Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

  1. АКБ
  2. генератор
  3. сам стартер
  4. замок зажигания

Схема подключения стартера 2113, 2114, 2115

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

  • Защищает стартер от замыкания контактов в зажигании.
  • С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
  • Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Схема генератора автомобиля

Самая основная функция генераторазарядка батареи аккумулятора и питание электрического оборудования двигателя.

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Интерактивное изображение схемы генератора. Работает при наведении курсора мышки

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителя.
  4. Ключ зажигания.
  5. Приборная панель.
  6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Реле стартера является основным элементом этого устройства

В данной статье рассматривается стартер, устройство данного устройства.

Стартер - важный механизм для каждого автомобиля. Это устройство представляет собой четырехполюсный четырехщеточный двигатель постоянного тока. На правой стороне блока цилиндров находится стартер, который крепится к картеру сцепления болтами.

Стартер состоит из следующих частей:

  • корпус;
  • Якорь;
  • сцепление обгона;
  • крышки в количестве 2 шт.;
  • Реле электромагнитное тяговое.

Значение реле стартера

Тяговое реле стартера отвечает за ввод зубчатой ​​передачи этого устройства в зацепление, а также за замыкание силовой цепи статора и обмоток якоря. В крышке реле есть болты с контактами. Один болт подсоединяется к плюсовой клемме аккумулятора, а другой - к обмоткам статора и реле.

При повороте ключа зажигания на выход этой крышки пускового реле стартера поступает напряжение, образуя магнитное поле.Благодаря этому якорь втягивается, а контактные болты закрываются, воздействуя на рычаг привода. Затем при взаимодействии магнитных полей якоря стартера и ступицы начинают вращаться, а ролики сцепления заклиниваются. Результирующий крутящий момент передается через собственное сцепление и ведущую шестерню на венец маховика. При превышении частоты вращения шестерен по валу якоря стартера ролики сцепления заклинивают, крутящий момент на вал якоря стартера не передается.

Если вернуть ключ в первое положение, то разомкнется цепь питания обмотки тягового реле стартера и контакты.За счет этого происходит отключение ведущей шестерни.

Как проверить стартер?

Устройство можно протестировать без опоры. Для этой процедуры вам понадобятся клещ и мультиметр. Для начала нужно перевести мультиметр в режим измерения напряжения на выводах блока питания. При этом батарея должна быть заряжена на 100% плотностью 1,28. Тогда вам нужно:

  1. Смотрите снижение напряжения при включенных фарах и габаритах. При нормальной работе батареи этот показатель снизится до 12.4-12,5 вольт.
  2. Прокрутка стартера. Для этого вам понадобится помощник, который по команде включит стартер. При прокрутке напряжение на АКБ должно быть не менее 10,5 вольт. Если при указанном падении напряжения наблюдается вялое вращение, то этот показатель следует проверить на проводах, идущих от корпуса двигателя к минусу аккумуляторной батареи. Аналогичные действия проводятся и в отношении плюсового провода.

Следует отметить, что стартеры с планетарным редуктором с открученными свечами, а также стартеры без редуктора потребляют на 20-30% меньше.Если причина внутренняя, особенно если это реле стартера, то это устройство следует разобрать, чтобы выявить имеющиеся дефекты. Эту процедуру лучше доверить специализированным центрам, так как часто самостоятельная разборка стартера приводит к его полной замене. Проверку стартера можно проводить в гаражных условиях, ведь для этого процесса не требуются специальные инструменты.

p >>

3 различия между электромагнитным переключателем стартера и реле стартера

Многие думают, что электромагнитный выключатель стартера и реле стартера - одно и то же, что неверно.(Даже вики утверждают, что это одно и то же под разными именами. )

Они сильно различаются по конструкции, работе и функциям.

Да, у них есть кое-что общее, например, у них обоих есть катушечная обмотка и в работе используется электромагнетизм.

Но многое другое в переключателе стартера и реле стартера отличается.

Выключатели соленоида стартера

Реле стартера

Разница в конструкции

Реле

стартер-релейная конструкция

Реле стартера состоит из катушки с проволокой, намотанной на железный сердечник, и якоря на одном конце катушки.Любитель подключается к выключателю, состоящему из двух контактов, сделанных из высокопроводящего материала. Сбоку - пружина. Пружина управляет якорем и, следовательно, закрытием и размыканием переключателя.

Электромагнитный переключатель

С другой стороны, соленоид стартера представляет собой катушку, содержащую подвижный плунжер. В отличие от реле стартера, где сердечник катушки неподвижен, сердечник в соленоиде стартера представляет собой железный или стальной плунжер, который свободно перемещается в катушку и выходит из нее.Стальной поршень одним концом соединен с пружиной. Катушка, пружина и часть плунжера заключены в кожух. Другая часть плунжера выходит из корпуса, обеспечивая движение внешнему соединению.

Разница в работе

Реле

Небольшой ток течет из цепи зажигания после ее активации и вызывает гораздо больший ток, протекающий через катушку реле. Электромагнитная сила, создаваемая током в катушке, заставляет сердечник намагничиваться, вытягивая якорь.При вытягивании якоря замыкаются контакты, замыкая заданную цепь. Таким образом, реле стартера действует только как переключатель.

Электромагнитный переключатель

Когда ток проходит через обмотку катушки соленоида, создается электромагнитная сила. Сила заставляет подвижный стальной сердечник выталкиваться наружу. Это движение приводит в действие ведущую шестерню, чтобы задействовать соответствующие шестерни на маховике. (Здесь завершите работу электромагнитного переключателя стартера)

Разница в функциях

Реле

Реле стартера работает как переключатель.Он передает небольшой ток от цепи зажигания, чтобы вызвать гораздо больший ток от аккумулятора для работы соленоида стартера и стартера. Таким образом, реле работает как дистанционный выключатель или как соединение между ключом зажигания на сиденье водителя и системой стартера.

Электромагнитный переключатель

Электромагнит стартера соединяет стартер с маховиком. Он делает это, выталкивая шестерню, чтобы войти в контакт с маховиком, запуская двигатель.

Как видите, реле стартера не вызывает механических движений. Фактически, единственные движущиеся части - это замыкающиеся контакты переключателя. Можно сказать, что это всего лишь выключатель во всем процессе зажигания.

Соленоид стартера вызывает механические движения, которые приводят в действие стартер и маховик. Ничего не переключает. Помогает только соединение подвижной части мотора и маховика двигателя.

3 Различия между выключателем стартера и реле стартера2017-08-182019-08-10https: // startersolenoid.net / wp-content / uploads / 2017/02 / tx-logo1.pngT & X https://startersolenoid.net/wp-content/uploads/2017/08/3-differences-between-starter-solenoid-switch-starter-relay- banner.jpg200px200px

щелкает реле стартера, мотоцикл не заводится

Что ж, несмотря на то, что вы думаете так же, как и большинство из вас, щелкающее реле означает, что все в порядке ... когда мое реле щелкает и ничего не происходит ... обычно само реле. Ага, верно. Щелкает, но ничего не делает. Подозреваю, что контакты реле со временем перегорают.Не знаю, потому что никогда не разбирал ни одной, чтобы посмотреть.

Я просто знаю, что если реле просто щелкает, я беру новое реле из сумки (да, я ношу запасное), подключаю его и ухожу. Это случилось со мной всего дважды. Да, и купите реле стартера (или прямую замену). Они кажутся более тяжелыми, чем стандартное реле, рассчитанное на тот же ток.

Диагностика. Когда вы услышите щелчок, сначала попробуйте запасное реле. Если это не сработает, попробуйте отключить реле. УБЕДИТЕСЬ, ЧТО ВЕЛОСИПЕД НЕ НА МЕСТЕ.Также неплохо выключить аварийный выключатель. Включите ключ. Вытяните реле и установите перемычку на разъемы соленоида (убедитесь, что вы выбрали правильные). Альтернатива - просто поставить перемычку (отвертку) на сами клеммы соленоида (если вы можете добраться до них, а также убедитесь, что у вас есть правильные). Если стартер переключается, значит, у вас неисправное реле. (примечание: при этом вы можете увидеть небольшую искру, это нормально).

Если стартер не включается, но вы слышите более громкий щелчок, значит, реле все еще неисправно.Но есть еще одна проблема, потому что стартер должен был перевернуть двигатель. Кто-то может сказать, что стартер неисправен, потому что щелкнул соленоид. Не я. Почему? Потому что иногда соленоид может щелкнуть, но не замкнуть контакты (да, со мной такое случалось и раньше). На этом этапе вам, вероятно, следует купить эвакуатор (или отбойный старт). Любой, кто может диагностировать и исправить что-либо помимо этого, не нуждается в нашей помощи. 🙂

Да и вольтметр в таких случаях иногда бывает бесполезен.Он сообщит вам, достаточно ли заряжен аккумулятор, но не более того. В какой-то точке цепи может быть 12 В, но может быть недостаточно контактов для протекания необходимого тока. Вместо вольтметра используйте что-то вроде указателя поворота или стоп-сигнала (старый накаливания накаливания). Они потребляют достаточно тока, чтобы вы могли видеть, есть ли высокое сопротивление (тусклая лампочка).

Итак, сначала я поставил новое реле стартера. Они дешевы, и вам, вероятно, в любом случае следует иметь при себе запасное реле и предохранители.Если это сработает, похлопайте себя по спине и катайтесь. В противном случае у вас есть более сложная проблема, аккумулятор, соленоид или стартер. О, и, как кто-то ранее писал, если батарея разряжена, у вас может быть проблема с генератором 🙂

Посмотрите, насколько забавны электрические проблемы
Получайте удовольствие от поиска.

charlie

Заявление об ограничении ответственности. Эти методы действительно используются только в том случае, если вы где-то застряли без надлежащих диагностических инструментов. Прыжок через соленоид приближает вас к сильнотоку, ведущему к пускателю.Там достаточно тока, чтобы убить тебя. Быть осторожен.

Компоненты цепи управления стартером

Магнитные переключатели

⚡ стартеру требуется большой ток (до 300 ампер) для создания крутящего момента, необходимого для вращения двигателя. Проводники, используемые для передачи такого количества тока (кабели батареи), должны быть достаточно большими, чтобы выдерживать ток с очень небольшим падением напряжения. Было бы нецелесообразно помещать провод такого размера в жгут проводов к замку зажигания.Чтобы обеспечить управление сильным током, все пусковые системы содержат магнитный переключатель определенного типа. Используются два основных типа магнитных переключателей: соленоид и реле.

РИСУНОК. В пускателе с соленоидным управлением соленоид установлен непосредственно на двигателе.

Стартерные соленоиды. Соленоид - это электромагнитное устройство, которое использует движение плунжера для создания тянущего или удерживающего усилия. В системе стартера с электромагнитным приводом соленоид установлен непосредственно на ⚡ стартере ⚡.Электромагнитный переключатель на стартере выполняет две функции: он замыкает цепь между аккумулятором и стартером. Затем он переключает ведущую шестерню стартера в зацепление с зубчатым венцом. Это достигается за счет связи между плунжером соленоида и рычагом переключения передач на стартере. Раньше наиболее распространенным способом подачи питания на соленоид был непосредственно от аккумулятора через переключатель зажигания. Однако в большинстве современных автомобилей используется реле стартера вместе с соленоидом. Реле используется для уменьшения силы тока, протекающего через переключатель зажигания, и обычно управляется модулем управления трансмиссией (PCM). Эта система будет рассмотрена позже в этой главе.

Когда цепь замкнута и ток течет к соленоиду, ток от батареи направляется на втягивающую и удерживающую обмотки. Поскольку для создания магнитной силы, достаточной для втягивания плунжера, может потребоваться до 50 ампер, на обе обмотки подается напряжение, чтобы создать комбинированное магнитное поле, которое притягивает плунжер.Как только плунжер перемещается, ток, необходимый для удержания плунжера, уменьшается. Это позволяет использовать ток, который использовался для втягивания плунжера, для вращения стартера.

РИСУНОК. В соленоиде используются две обмотки. Оба получают питание для втягивания плунжера, тогда только удерживающая обмотка используется для удержания плунжера на месте.

Когда ключ зажигания находится в положении START, напряжение подается на клемму S соленоида. Удерживающая обмотка имеет собственное заземление на корпус соленоида. Земля втягивающей обмотки проходит через стартер. Ток будет течь через обе обмотки, создавая сильное магнитное поле. Когда плунжер приводится в контакт с клеммами основного аккумулятора и двигателя, втягивающая обмотка обесточивается. Втягивающая обмотка не находится под напряжением, поскольку контакт подает напряжение батареи на обе стороны катушки. Ток, который был направлен через втягивающую обмотку, теперь подается на двигатель.

Поскольку контактный диск не замыкает цепь от аккумулятора к стартеру, пока плунжер не переместит рычаг переключения передач, ведущая шестерня находится в полном зацеплении с маховиком до того, как якорь начнет вращаться.

РИСУНОК. Схема цепи стартера с электромагнитным управлением.

РИСУНОК. Когда контактный диск замыкает клеммы, только удерживающая обмотка находится под напряжением.

После запуска двигателя отпускание ключа в положение РАБОТА размыкает цепь управления. Напряжение больше не подается на удерживающие обмотки, и возвратная пружина заставляет плунжер вернуться в нейтральное положение.

На рисунках показан вывод R. Эта клемма обеспечивает ток в цепь байпаса зажигания, которая используется для подачи полного напряжения аккумуляторной батареи на катушку зажигания во время запуска двигателя. Эта схема шунтирует балластный резистор. Байпасная цепь сегодня не используется в большинстве систем зажигания.

Распространенная проблема со схемой управления заключается в том, что низкое напряжение в системе или обрыв удерживающих обмоток вызывают колебательное действие.Комбинации втягивающей обмотки и удерживающей обмотки достаточно для перемещения плунжера. Однако, как только контакты замыкаются, магнитной силы недостаточно, чтобы удерживать плунжер на месте. Это состояние можно определить по серии щелчков, когда ключ зажигания повернут в положение START. Перед заменой соленоида проверьте состояние аккумулятора; низкий заряд батареи вызывает тот же симптом.

Примечание: Некоторые производители используют реле стартера в сочетании с реле соленоида.Реле используется для уменьшения силы тока, протекающего через переключатель зажигания.

Выносные соленоиды. Некоторые производители используют соленоид стартера, который устанавливается рядом с аккумулятором на крыле или опоре радиатора. В отличие от соленоида, установленного на стартере, удаленный соленоид не перемещает ведущую шестерню в зацепление с зубчатым венцом маховика.

РИСУНОК. Соленоид дистанционного стартера, часто называемый реле стартера.

Когда ключ зажигания переводится в положение START, ток через выключатель подается на обмотки соленоида.Обмотки создают магнитное поле, которое приводит подвижный сердечник в контакт с внутренними контактами аккумулятора и клеммами стартера. При замкнутых контактах на стартер подается полный ток аккумуляторной батареи.

РИСУНОК. Ток, протекающий при включении соленоида дистанционного стартера.

Вторичная функция реле стартера заключается в обеспечении альтернативного пути прохождения тока к катушке зажигания во время запуска. Это осуществляется внутренним соединением, которое возбуждается сердечником реле, когда он замыкает цепь между батареей и стартером.

Управление реле стартера

В большинстве современных автомобилей для управления работой стартера используется реле стартера в сочетании с соленоидом, установленным на стартерном двигателе. Реле можно управлять с помощью переключателя зажигания или модуля управления трансмиссией (PCM).

РИСУНОК. Схема управления стартером с использованием изолированного бокового реле для управления током, подаваемым на соленоид стартера.

В системе, в которой для управления реле используется выключатель зажигания, выключатель обычно устанавливается на изолированной стороне цепи управления реле. Когда ключ зажигания переводится в положение START, на катушку реле подается напряжение аккумуляторной батареи. Поскольку катушка реле заземлена, катушка находится под напряжением и замыкает контакты. При замкнутых контактах напряжение аккумулятора подается на управляющую сторону соленоида стартера. Соленоид работает так же, как обсуждалось ранее.

В системе этого типа очень маленький провод можно провести через рулевую колонку к замку зажигания. Это уменьшает размер жгута проводов.

РИСУНОК. Типовая схема управления стартером ПКМ.

В системе, управляемой PCM, PCM будет контролировать положение переключателя зажигания, чтобы определить, нужно ли включить стартер. Система работает по-разному у разных производителей. Однако в большинстве систем PCM будет управлять цепью заземления катушки реле стартера. Управление с помощью PCM позволяет производителю устанавливать программные команды, такие как блокировка двойного пуска, которая предотвращает включение стартера, если двигатель уже работает, и ключ охранника в PCM.

Замок зажигания

РИСУНОК. Забит замок зажигания.

Выключатель зажигания является точкой распределения мощности для большинства основных электрических систем автомобиля. Большинство переключателей зажигания имеют пять положений:

  1. ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ: подает ток на вспомогательные электрические цепи автомобиля. Он не будет подавать ток на цепи управления двигателем, цепь управления стартером или систему зажигания.
  2. LOCK: Механическая блокировка рулевого колеса и селектора коробки передач.Все электрические контакты в замке зажигания разомкнуты. Большинство переключателей зажигания должны находиться в этом положении, чтобы вставить или вынуть ключ из цилиндра.
  3. ВЫКЛ: Все цепи, управляемые ключом зажигания, разомкнуты. Рулевое колесо и селектор коробки передач разблокированы.
  4. ВКЛ или РАБОТА: переключатель подает ток на зажигание, органы управления двигателем и все другие цепи, контролируемые переключателем. Некоторые системы включают звуковой сигнал или свет с помощью ключа в замке зажигания.Другие системы приводят в действие противоугонную систему, когда ключ вынут, и выключают ее, когда ключ вставлен.
  5. ПУСК: выключатель подает ток на цепь управления стартером, систему зажигания и цепи управления двигателем.

Выключатель зажигания подпружинен в положении START. Этот моментальный контакт автоматически переводит контакты в положение РАБОТА, когда водитель отпускает ключ. Все остальные положения переключателя зажигания являются фиксированными.

РИСУНОК.Мультиплексные переключатели зажигания требуют меньше проводов, чем групповые переключатели.

Многие производители отказались от использования групповых переключателей зажигания с их многочисленными проводами в пользу мультиплексного переключателя. Мультиплексный переключатель сокращает количество проводов, необходимых для определения положения переключателя, до двух. Затем модуль управления использует драйвер высокого напряжения, чтобы подавать другим модулям коммутируемое напряжение батареи в цепи ПУСК / ПУСК. Поскольку выключатель зажигания используется только в качестве входа, через выключатель не протекает большой ток, и размер провода можно уменьшить.

В некоторых случаях выключатель зажигания является узлом в шинной сети. В этом случае модуль переключателя зажигания сообщает положения переключателя всем другим модулям, которым требуется эта информация.

Пусковой предохранительный выключатель

Защитный выключатель нейтрали используется на автомобилях с автоматической коробкой передач. Он размыкает цепь управления стартером, когда селектор переключения передач находится в любом положении, кроме ПАРКОВОГО или НЕЙТРАЛЬНОГО. Фактическое расположение переключателя безопасности нейтрального положения зависит от типа трансмиссии и положения рычага переключения передач.Некоторые производители помещают переключатель в трансмиссию.

РИСУНОК. Выключатель безопасности нейтрали может быть объединен с выключателем заднего хода и установлен на картере коробки передач.

Транспортным средствам, оборудованным автоматической коробкой передач, требуются средства предотвращения запуска двигателя при включенной передаче. Без этой функции автомобиль после запуска будет качаться вперед или назад, что приведет к травмам или повреждению имущества.Предохранительный выключатель нормально разомкнутой нейтрали включен последовательно в цепь управления системой запуска и обычно приводится в действие рычагом переключения передач. В положении ПАРКОВКА или НЕЙТРАЛЬ переключатель замкнут, позволяя току течь в цепь стартера. Если коробка передач находится в положении передачи, переключатель разомкнут, и ток не может течь в цепь стартера.

РИСУНОК. В большинстве автомобилей с механической коробкой передач используется пусковой выключатель сцепления, чтобы двигатель не запускался, если не нажата педаль сцепления.

На многих автомобилях, оборудованных механической коробкой передач, используется предохранительный выключатель аналогичного типа. Выключатель блокировки стартового сцепления обычно приводится в действие движением педали сцепления. Когда педаль сцепления нажимается вниз, переключатель замыкается, и ток может течь через цепь стартера. Если педаль сцепления находится в верхнем положении, переключатель разомкнут и ток не течет. В некоторых автомобилях используется механическое соединение, которое блокирует движение цилиндра замка зажигания, если трансмиссия не находится в ПАРКЕНОМ или НЕЙТРАЛЬНОМ положении.

РИСУНОК. Механическая связь используется для предотвращения запуска двигателя при включенной передаче.

Видео: демонстрация цепи управления стартером двигателя

АККУМУЛЯТОР, РЕЛЕ СТАРТЕРА

Категории

Выберите производителя (бренд) / категорию: Пожалуйста, выберите ADLY (HER CHEE) AGMAJPAPRILIAARCTIC CATBAOTIAN (ERING, BUFFALO, ECO-BIKE, STARQUAD, LUXXON, JACK FOX, HODI, KILLERBEE) BEELINEBENELLIBETABMWBOMBARDIERBultacoCAGIVACAN-HerkDaCectles (A. D.ТОТ) FANTICGASGASGENERIC / KSR-MotoGIANTCOGILERAGOESHARLEY DAVIDSONHM-MOTOHONDAHUSABERGHUSQVARNAHYOSUNGINDIANITALJETKAWASAKIKEEWAY (QJ) KREIDLERKTM KYMCOLAVERDAMAICOMALAGUTIMBKMH (MOTORHISPANIA) MOTO GUZZIMOTO MORINIMOTO-4-KIDS (Кайо) М.В. AGUSTAMZ / MuZMotobiNORTONNOVA MOTORSOIL, Батарейки, уборщик, свечи зажигание, луковицы, тубы, клипса, FUSEPEUGEOTPGOPIAGGIO / VESPAPegasusREXRIEJURIVEROROYAL ENFIELDSACHSSFMSHERCOSIMSONSKY TEAMSUZUKISWMSYM (Sanyang) TGBTM RacingTOMOSTOP CASE, GRIPS, ANTI Theft, PROTECTOR, UNIVERSAL PARTSTRITONTRIUMPHVELOCIFEROVICTORYYAMAHAZÜNDAPPSelect Model / Subcategory Пожалуйста, выберите Aroma 125BESBI 125 (SC 125) Cordi (SE50) DELFINO 125DELFINO Sh200E-FIVEET 250 Сообщение 50 (MJ.98) NS I 125 (MJ.98) NS II, Отелло (MJ.´99) NS III, Отелло (MJ.´00) NS III, Отелло (MJ.´01) NS III, Отелло DLX (MJ.´02 ) NS III, Otello DLX (MJ.´03) NS III, Otello Eco Euro II (MJ .04) Otello 125 EFI ABS (Euro4) 2017-Otello SE (Bj.`06) м. Scheibenbremse hintenOtello f.i. (Впрыск топлива) 2007- 16S-2 125 (Свободный ход) S-2 125 f.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
