Устройство и принцип работы стартера ВАЗ 2106

Стартер ВАЗ 2106 представляет собой электродвигатель постоянного тока, который служит для запуска двигателя автомобиля. Его основными компонентами являются:

Электродвигатель
Втягивающее реле
Привод с обгонной муфтой
Щеточный узел
Корпус

При повороте ключа зажигания на втягивающее реле подается напряжение. Оно замыкает силовые контакты и подключает электродвигатель к аккумулятору. Одновременно реле выдвигает шестерню привода, которая входит в зацепление с зубчатым венцом маховика. Электродвигатель начинает вращаться и проворачивает коленчатый вал двигателя.

Основные неисправности стартера ВАЗ 2106

Наиболее распространенные проблемы со стартером ВАЗ 2106 включают:

Стартер не крутит двигатель
Стартер крутит, но двигатель не заводится
Стартер не отключается после запуска двигателя
Посторонние шумы при работе стартера
Слабое вращение стартера

Причины этих неисправностей могут быть различными — от разряженного аккумулятора до механических повреждений деталей стартера. Важно правильно диагностировать проблему перед началом ремонта.

Диагностика стартера ВАЗ 2106

Для определения неисправности стартера ВАЗ 2106 необходимо провести ряд проверок:

Проверить напряжение аккумулятора — оно должно быть не менее 12.6В
Осмотреть силовые провода и клеммы на предмет окисления и надежности соединения
Проверить работу втягивающего реле, подав на него напряжение напрямую
Измерить сопротивление обмоток электродвигателя
Осмотреть щетки и коллектор на износ и загрязнение

Проверить свободный ход шестерни привода

Какие инструменты понадобятся для диагностики стартера ВАЗ 2106? Основные приборы и инструменты включают мультиметр, отвертки, ключи, молоток и съемники.

Снятие и разборка стартера ВАЗ 2106

Для снятия стартера ВАЗ 2106 выполните следующие действия:

Отсоедините минусовую клемму аккумулятора
Отверните гайку силового провода на втягивающем реле
Отсоедините провод управления с клеммы «50»
Отверните два болта крепления стартера к картеру сцепления
Извлеките стартер из моторного отсека

После снятия стартер необходимо разобрать для ремонта. Основные этапы разборки:

Снятие крышки со стороны привода
Демонтаж привода с валом якоря
Снятие задней крышки
Извлечение якоря из статора
Снятие щеточного узла

При разборке важно соблюдать осторожность и запоминать порядок демонтажа деталей для последующей правильной сборки.

Ремонт основных узлов стартера ВАЗ 2106

Рассмотрим ремонт наиболее часто выходящих из строя компонентов стартера ВАЗ 2106:

Замена щеток

Если длина щеток менее 5 мм, их необходимо заменить. Для этого:

Отпаяйте провода от старых щеток
Извлеките пружины и старые щетки
Установите новые щетки в щеткодержатели
Припаяйте провода к новым щеткам

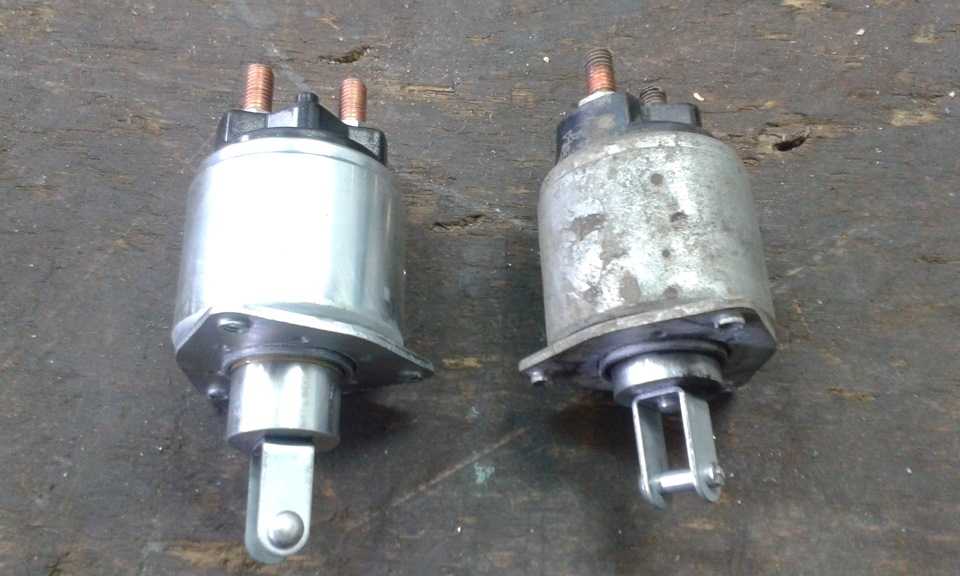

Ремонт втягивающего реле

При неисправности втягивающего реле выполните следующие действия:

Снимите реле со стартера
Разберите корпус реле
Проверьте целостность обмоток
Зачистите контактные болты
При необходимости замените пружину или плунжер

Ремонт привода

Если привод проскальзывает или не входит в зацепление, выполните следующее:

Проверьте состояние зубьев шестерни
Очистите и смажьте обгонную муфту
При сильном износе замените привод целиком

Сборка и установка отремонтированного стартера ВАЗ 2106

После ремонта соберите стартер в обратной последовательности:

Установите якорь в статор
Смонтируйте щеточный узел
Установите заднюю крышку
Соберите и установите привод
Закрепите переднюю крышку

Установка стартера на автомобиль производится в порядке, обратном снятию. После установки проверьте работу стартера, запустив двигатель.

Профилактика и обслуживание стартера ВАЗ 2106

Для продления срока службы стартера ВАЗ 2106 рекомендуется выполнять следующие профилактические меры:

Регулярно проверяйте затяжку клемм и болтов крепления
Очищайте стартер от грязи и масла
Проверяйте состояние щеток и коллектора каждые 50-60 тыс. км
Смазывайте подшипники и втулки каждые 100 тыс. км
При появлении посторонних шумов немедленно проводите диагностику

Своевременное обслуживание поможет избежать серьезных поломок и продлит срок эксплуатации стартера.

Советы по эксплуатации стартера ВАЗ 2106

Для правильной эксплуатации стартера ВАЗ 2106 следуйте этим рекомендациям:

Не держите ключ зажигания в положении «Старт» более 10-15 секунд
Делайте паузу между попытками запуска не менее 30 секунд
Не пытайтесь запустить двигатель буксировкой при неисправном стартере
Следите за уровнем заряда аккумулятора, особенно в холодное время года
При затрудненном пуске двигателя проверяйте не только стартер, но и другие системы

Соблюдение этих правил поможет избежать преждевременного выхода стартера из строя и обеспечит надежный запуск двигателя в любых условиях.

Ремонт стартера ВАЗ 2106 должен быть своевременным

Приборы системы электрооборудования транспортного средства представляют собой достаточно сложные электрические машины, поэтому ремонт стартера ВАЗ 2106, как и других электронных устройств, лучше проводить в условиях специальных ремонтных мастерских.

Некоторые из автолюбителей, которые обладают определенными навыками в слесарном деле и радиоэлектронике, в состоянии сами провести техническое обслуживание и диагностику стартера ВАЗ 2106, фото которого размещено на нашем интернет-ресурсе. Если на автомобиле установлен редукторный стартер, то при проведении ремонтных работ надо учитывать особенности его устройства. Ведь электрическая схема усложнена наличием приводного механизма. Однако схема подключения стартера ВАЗ 2106 к источнику тока и потребителям энергии остается прежней. Поэтому схема подключения для всех модификаций этого транспортного средства остается неизменной.

Для проведения ремонтно-профилактических работ необходимо знать, где находится стартер ВАЗ 2106, после чего следует решать, что с ним делать. Определившись с видом ремонта, требуются определенные знания для решения проблемы, как снять стартер с последующим его монтажом после устранения дефектов.

К основным видам такой технологической операции, как ремонт стартера ВАЗ 2106, можно причислить следующие работы:

техобслуживание втягивающего реле;
замена щеток стартера;
замена втулок стартера;
ряд других второстепенных работ.

Для проведения всех этих видов работ требуется снятие стартера и профилактический осмотр электрической машины. После чего автолюбитель должен принять решение о проведении ремонта или замене стартера ВАЗ 2106.

Часто автолюбители испытывают затруднения при запуске прогретого двигателя при хорошем пуске холодного мотора .Скорее всего, это связано с пригоранием контактных плоскостей головок болтов, т.н. «пятаков». Зачистка плоскостей мелкодисперсной «наждачкой» – не столь и сложная процедура, но для этого потребуется снятие и частичная разборка стартера ВАЗ 2106, т.

е. потребуется демонтировать втягивающее реле, демонтаж которого не представляет особой сложности.

Или в практике встречается такой дефект: авто не заводится, маховик не прокручивается, а при поворачивании ключа зажигания щелкает стартер и двигатель не срабатывает. Это тоже проблема втягивающего реле, которую нужно решать ремонтом или заменой изделия.

Конструктивно щетки стартера ВАЗ 2106 прикрываются кожухом или скобой, крепеж которых легко снимается. Далее демонтируется крепеж всех 4 щеток. После их снятие принимается решение об их их замене, если износ превышает необходимые параметры. Монтаж изделий происходит с точностью до наоборот.

При износе таких компонентов электрической машины, как втулки стартера, выполненные из бронзы, следует знать, что они располагаются в носовой и кормовой части агрегата. Для проведения операций по замене втулок требуется сдвинуть их с установочной позиции. Сделать это можно с помощью слесарного молотка и специального приспособления в виде насадки.

Для ее изготовления можно приспособить изделие круглого типа из металла, аналогичное трубе подходящего диаметра. Запрессовка обновленной детали происходит после смазывания изделия маслом.

Часто автолюбители задаются вопросом, как разобрать стартер ВАЗ 2106, чтобы при этом не повредить электрическую цепь электромашины. Корректная разборка стартера даст возможность квалифицированно провести ремонтные работы после снятия изделия с автомобиля.

Системная разборка стартера ВАЗ 2106 проводится в такой последовательности:

Демонтируем кормовой кожух гаечным ключом «на 10» или аналогичной торцовой головкой.
Снимаем обмотку с корпусной частью.
Разборка стартера произведена на две части: корпусная часть с обмоткой и ротор. Для замены обмотки потребуется мощная отвертка и ключ для отвинчивания крепежей корпусной части.

Демонтируем обмотку.
Для снятия якоря требуется произвести разгибание пластмассовой скобки, которая фиксирует изделие.
Далее демонтируем якорь.
Для снятия приводной муфты требуется кольцо-стопор сдвинуть с места и снять.
Процесс сборки производится в обратной последовательности.

Для проверки функционала втягивающего реле стартера ВАЗ 2106 необходимо:

Подсоединить электроизмерительный прибор (вольтметр или амперметр) в электрическую цепь обмотки изделия.
Поставить прокладку в звене шестерня-стопорное кольцо.
Измерения силы тока должны составлять не больше 23 ампера, напряжения – 9 вольт. Завышенные показатели свидетельствуют о КЗ в электропроводке.

Замеры величины сопротивления обмоток изделия производим мегомметром или «контролькой». При режиме КЗ загорается контрольная лампа.

Неровности на взаимодействующих деталях изделия убираем мелкофракционной «наждачкой». Детали, подверженные сильному износу заменяем. Нарушенный изоляционный слой восстанавливаем или заменяем новой защитой. Коллекторы с пластинами, подверженные люфту, также подлежат замене. Дефекты резьбовых соединений устраняем монтажом т.н.»ввертыша» или нарезаем новый слой резьбы.
