Что такое температурное реле и как оно работает. Какие бывают виды температурных реле. Где применяются температурные реле в промышленности и быту. Как правильно выбрать и настроить температурное реле.
Принцип работы температурного реле
Температурное реле представляет собой устройство, предназначенное для контроля и регулирования температуры в различных системах. Но как именно оно работает?
Основой температурного реле является чувствительный элемент — датчик температуры. Это может быть:
- Биметаллическая пластина
- Термистор
- Термопара
- Термобаллон с жидкостью
При изменении температуры окружающей среды датчик реагирует и передает сигнал в управляющую схему реле. Когда температура достигает заданного значения, срабатывают контакты реле, замыкая или размыкая электрическую цепь.
Таким образом, температурное реле позволяет автоматически включать или выключать подключенное оборудование при достижении определенной температуры.
Основные виды температурных реле
Существует несколько основных типов температурных реле, различающихся по конструкции и принципу действия:
1. Биметаллические реле
В основе таких реле лежит биметаллическая пластина, состоящая из двух металлов с разными коэффициентами теплового расширения. При нагреве пластина изгибается, замыкая или размыкая контакты.
2. Электронные реле
Используют полупроводниковые датчики температуры (термисторы, термопары). Отличаются высокой точностью и возможностью настройки параметров срабатывания.

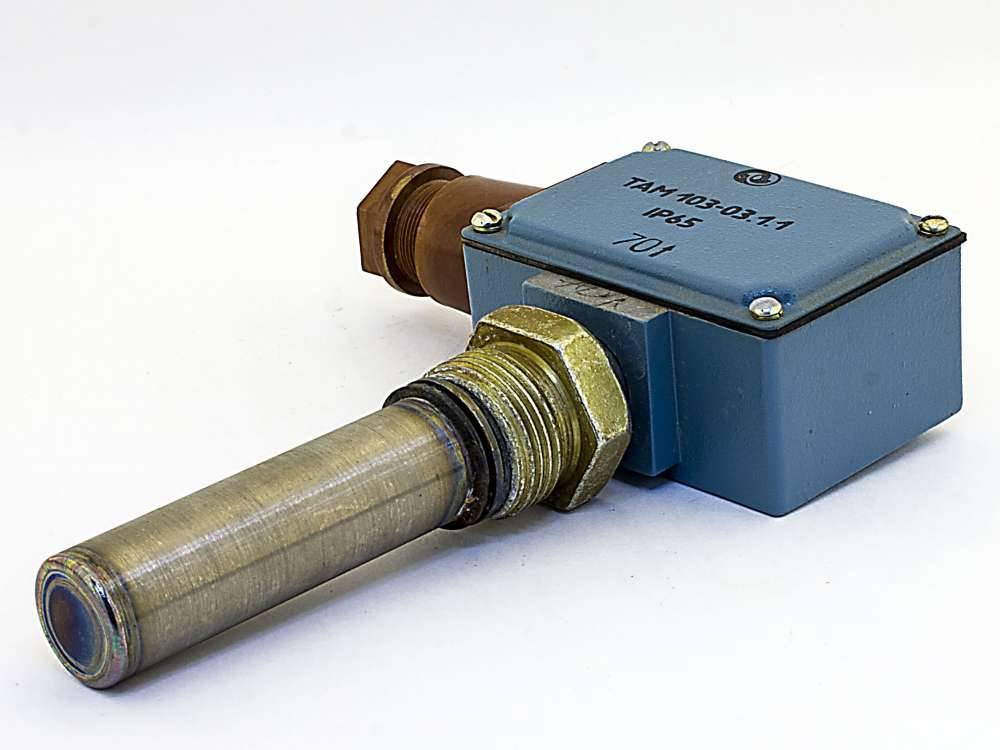

3. Капиллярные реле
Содержат термобаллон, заполненный специальной жидкостью. При нагреве жидкость расширяется, передавая давление на мембрану и переключая контакты.
Области применения температурных реле
Где же на практике используются температурные реле? Основные сферы применения:
- Системы отопления и кондиционирования
- Холодильное оборудование
- Электродвигатели
- Силовые трансформаторы
- Промышленные печи
- Нагревательные элементы
В бытовой технике температурные реле можно встретить в утюгах, электрочайниках, стиральных машинах и других приборах, где требуется контроль температуры.
Как выбрать температурное реле
При выборе температурного реле следует учитывать несколько ключевых параметров:
- Диапазон контролируемых температур
- Точность срабатывания
- Коммутируемый ток и напряжение
- Тип датчика
- Способ монтажа
- Наличие дополнительных функций
Важно правильно подобрать реле под конкретную задачу, чтобы обеспечить надежную и безопасную работу оборудования.
Настройка и калибровка температурного реле
Для корректной работы температурного реле необходимо произвести его настройку и калибровку. Как это сделать?
- Установите реле в рабочее положение
- Подключите эталонный термометр рядом с датчиком реле
- Настройте пороговую температуру срабатывания
- Проверьте точку переключения контактов
- При необходимости откорректируйте настройки
Регулярная проверка и калибровка обеспечат точную и надежную работу температурного реле в течение длительного времени.
Преимущества использования температурных реле
Почему стоит использовать температурные реле в системах контроля? Основные преимущества:
- Автоматизация процессов регулирования температуры
- Повышение энергоэффективности оборудования
- Защита от перегрева и переохлаждения
- Увеличение срока службы контролируемых устройств
- Простота монтажа и обслуживания
Использование температурных реле позволяет создавать надежные и эффективные системы контроля температуры в различных отраслях.
Особенности эксплуатации температурных реле
При использовании температурных реле следует учитывать некоторые особенности их эксплуатации:
- Необходимость защиты от влаги и пыли
- Учет температуры окружающей среды
- Периодическая проверка и обслуживание
- Соблюдение условий монтажа
Правильная эксплуатация обеспечит длительную и безотказную работу температурного реле в составе системы контроля.
Перспективы развития температурных реле
Какие тенденции наблюдаются в развитии температурных реле? Основные направления:
- Повышение точности и быстродействия
- Расширение функциональности
- Интеграция с системами «умного дома»
- Применение беспроводных технологий
- Миниатюризация конструкции
Развитие технологий позволяет создавать все более совершенные и эффективные температурные реле для различных применений.
Температурное реле. Принципы его работы. — статьи компании «НПО РИЗУР»
Температурным реле называется чувствительный аппарат, с помощью которого можно управлять работой оборудования при повышении или понижении температуры в помещении, где такое реле установлено. Датчики, которые воспринимают смену температуры, это биметаллические элементы или термочувствительный баллон, в котором изменяется давление пропорционально изменению температурного режима окружающей среды.
В системах кондиционирования воздуха и отопления в помещениях широко распространено комнатное температурное реле. Чтобы проверить работу этого прибора, при установке, его регулируют так, чтобы температура была ниже комнатной, возле него устанавливают специальный контрольный термометр. Примерно через 10 минут чувствительный биметаллический элемент нагревается до температуры окружающей среды, тогда нужно повернуть рычаг аппарата вверх. Контакты замкнутся при температуре, которая не должна превышать температуру, показывающую на контрольном термометре, более чем на 2 градуса.
Для нормального функционирования реле температуры, определяющее значение имеет место его расположения. Важно, располагать его на высоте около 1,5 м от пола, на одной из внутренних стен помещения. Для его правильной работы, необходимо устранить любые источники тепла, которые могут как-либо на него воздействовать, например, освещение ламп, прямой солнечный свет и т.п. Температурное реле должно воспринимать среднюю температуру воздуха в помещении. Прибор также оснащен специальными переключателями, которые необходимо установить на определенный режим работы реле. Так, один переключатель будет управлять работой вентилятора, а другой — переводом агрегата на режим либо охлаждения, либо нагрева.
Реле температуры с термочувствительным баллоном применяют в холодильных установках. Термочувствительный баллон, при этом, должен быть заполнен специальной охлаждающей жидкостью. Реле монтируют вне охлаждаемого объема, а его баллон — рядом с ним, на испарителе. Для проверки работы такого аппарата контрольный термометр устанавливают рядом и термобаллоном. Аналогично, по истечении 10 минут, контакты разомкнутся, когда температура на реле покажет температуру проверяющего термометра не выше, чем на 2 градуса. Если этого не произошло за 10 минут, тогда следует немного урегулировать реле на требуемый диапазон температур. Аппарат, требующий значительной регулировки, следует полностью заменить на новый. Работу такого агрегата проверяют также вольтметром. При разомкнутых контактах, вольтметр покажет наличие напряжения. Чтобы настроить температурное реле
ниже показания термометра, нужно повернуть его регулировочную рукоятку.
Реле температуры наружного воздуха с термобаллоном применяется в теплонасосных установках. Как правило, его устанавливают на щите компрессорно-конденсаторного агрегата или монтируют под выступом крыши здания с внешней стороны. В таком случае, температурное реле нужно защитить от солнечного облучения, дождя или сильного ветра.
Температурным реле называется чувствительный аппарат, с помощью которого можно управлять работой оборудования при повышении или понижении температуры в помещении, где такое реле установлено. Датчики, которые воспринимают смену температуры, это биметаллические элементы или термочувствительный баллон, в котором изменяется давление пропорционально изменению температурного режима окружающей среды.
В системах кондиционирования воздуха и отопления в помещениях широко распространено комнатное температурное реле.
Чтобы проверить работу этого прибора, при установке, его регулируют так, чтобы температура была ниже комнатной, возле него устанавливают специальный контрольный термометр. Примерно через 10 минут чувствительный биметаллический элемент нагревается до температуры окружающей среды, тогда нужно повернуть рычаг аппарата вверх. Контакты замкнутся при температуре, которая не должна превышать температуру, показывающую на контрольном термометре, более чем на 2 градуса. Если же контакты не замыкаются, температурное реле необходимо перенастроить заново. Если величина перенастройки выше 5, тогда этот аппарат следует заменить на новый. Кстати, работу комнатного реле проверяют вольтметром. Если аппарат исправный, тогда при замкнутых контактах напряжение будет отсутствовать, при разомкнутых, наоборот, присутствовать.
Для нормального функционирования реле температуры, определяющее значение имеет место его расположения. Важно, располагать его на высоте около 1,5 м от пола, на одной из внутренних стен помещения.
Для его правильной работы, необходимо устранить любые источники тепла, которые могут как-либо на него воздействовать, например, освещение ламп, прямой солнечный свет и т.п. Температурное реле должно воспринимать среднюю температуру воздуха в помещении. Прибор также оснащен специальными переключателями, которые необходимо установить на определенный режим работы реле. Так, один переключатель будет управлять работой вентилятора, а другой — переводом агрегата на режим либо охлаждения, либо нагрева. Если хоть один переключатель выходит из строя, необходимо заменить основание или целиком весь прибор.
Реле температуры с термочувствительным баллоном применяют в холодильных установках. Термочувствительный баллон, при этом, должен быть заполнен специальной охлаждающей жидкостью. Реле монтируют вне охлаждаемого объема, а его баллон — рядом с ним, на испарителе. Для проверки работы такого аппарата контрольный термометр устанавливают рядом и термобаллоном. Аналогично, по истечении 10 минут, контакты разомкнутся, когда температура на реле покажет температуру проверяющего термометра не выше, чем на 2 градуса.
Если этого не произошло за 10 минут, тогда следует немного урегулировать реле на требуемый диапазон температур. Аппарат, требующий значительной регулировки, следует полностью заменить на новый. Работу такого агрегата проверяют также вольтметром. При разомкнутых контактах, вольтметр покажет наличие напряжения. Чтобы настроить температурное реле
ниже показания термометра, нужно повернуть его регулировочную рукоятку. Так, в случае замыкания контактов, стрелка вольтметра окажется на нуле, в другом случае необходимо заменить прибор на новый.
Реле температуры наружного воздуха с термобаллоном применяется в теплонасосных установках. Как правило, его устанавливают на щите компрессорно-конденсаторного агрегата или монтируют под выступом крыши здания с внешней стороны. В таком случае, температурное реле нужно защитить от солнечного облучения, дождя или сильного ветра.»>
Цифровое температурное реле ТР-100
Похоже JavaScript оключен в вашем браузере.
Вам необходимо включить поддержку JavaScript в браузере или воспользоваться другим браузером.
- Избранное
- Сравнить
Поделиться
Артикул: 026.004.114
Страна производитель: Россия
ТР-100 предназначен для измерения и контроля температуры устройства по четырем датчикам PT100, подключаемым по двух — или трехпроводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов тревоги при выходе каких либо параметров за установленные пределы.
• Диапазон температур: от — 40 до +240.
• Исполнение: Дин-рейка.
• Количество измеряемых зон: 4.
• Количество реле: 4.
• Назначение: Защита сухих трансформаторов.
• Тип датчиков: РТ100, PT1000, KTY83, KTY84, PTC.
8549.00₽
- Описание
- Документация
Может применяться для защиты:
• двигателей и генераторов;
• трехфазных сухих трансформаторов с дополнительным контролем температуры сердечника или окружающей среды.
ТР-100 имеет универсальное питание и может использовать любое напряжение от 24 до 255 В, независимо от полярности.
В качестве датчиков температуры ТР-100 может использовать следующие типы:
• PT100 – платиновый датчик с номинальным сопротивлением 100 Ом, при 0 °С;
• PT1000 – платиновый датчик с номинальным сопротивлением 1000 Ом, при 0 °С;
• KTY83 – кремниевый датчик с номинальным сопротивлением 1000 Ом, при 25 °С;
• KTY84 – кремниевый датчик с номинальным сопротивлением 1000 Ом, при 100 °С;
• PTC (1, 3, 6 последовательное включение) холодное сопротивление датчика 20-250 Ом.
Технические характеристики
| Напряжение питания | 24 — 260 AC/DC |
| Рекомендованный предохранитель для защиты прибора, А | 1 — 2 |
| Тип датчиков, используемых для измерения температуры | РТ100, PT1000, KTY83, KTY84, PTC |
Количество подключаемых датчиков, шт. | 1 — 4* |
| Схема подключения датчиков | 2 / 3 проводная |
| Длина провода датчика в зависимости от схемы включения, м | 2-х проводная до 5 3-х проводная до 100 |
| Количество выходных реле, шт. | 4 |
| Время хранения данных, лет, не менее | 15 |
| Погрешность измерения температуры, °С | ± 3 |
| Диапазон измеряемых температур, °С | от -40 до +240 |
| Тест выходных реле | есть |
| Тест индикации | есть |
| RS-485 MODBUS RTU | есть |
| Время измерения, сек. | ≤ 2 |
| Степень защиты: — корпуса — клеммника | ІР30 ІР20 |
| Климатическое исполнение | УХЛ3.1 |
| Потребляемая мощность (под нагрузкой), ВА, не более | 4.0 |
| Масса, кг, не более | 0.370 |
| Габаритные размеры, мм | 90 х 139 х 63 |
| Диапазон рабочих температур, °С | от -40 до +55 |
| Температура хранения, °С | от -50 до +60 |
| Допустимая степень загрязнения | II |
| Категория перенапряжения | II |
| Номинальное напряжение изоляции, В | 450 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 2. 5 |
| Сечение проводников подсоединительных клемм, мм² | 0.5 — 2 |
| Максимальный момент затяжки винтов клемм, Н*м | 0.4 |
| Коммутационный ресурс выходных контактов: — электрический ресурс 10A 250В AC, раз, не менее — электрический ресурс 10А 24В DC, раз, не менее | 100 тыс. 100 тыс. |
| Монтаж | стандартная DIN-рейку 35мм |
| Положение в пространстве произвольное | |
| * примечание – датчики PTC могут включаться последовательно по (1, 3, 6 шт.) | |
Характеристика выходных контактов
| Режим работы | Макс. ток при U~250В | Максимальная мощность | Макс. напряжение | Макс. ток при Uпост = 30 В |
|---|---|---|---|---|
| cos φ = 1.0 | 10 А | 2500 ВА | 440 В | 3 А |
Размеры
Вспомогательные элементы и аксессуары для TP-100
Аналогичные товары или товары на замену TP-100
Инструкция по применению цифрового температурного реле ТР-100 |
png»>Реле контроля температуры — Измерительные реле и реле контроля (электронные реле и элементы управления)
Две серии реле контроля температуры соответствуют потребностям ваших приложений газообразных средах с помощью различных датчиков. Реле контроля температуры используются в самых разных областях. В сочетании с датчиками температуры, такими как датчики PT100, PT1000, NTC или PTC, они контролируют температуру электродвигателей, шкафов управления, сборных шин и защищают трансформаторы от перегрева.
Ассортимент состоит из следующих устройств:
— Digit al : линейка инновационных реле контроля температуры, которые можно настроить с помощью ЖК-дисплея с подсветкой или приложения для смартфона. Устройства этого типа включают варианты со встроенным коммуникационным интерфейсом Modbus RTU, позволяющим использовать ABB Ability TM Energy and Asset Manager.
— Аналог : серия хорошо зарекомендовавших себя реле контроля температуры. Такие параметры, как температурный порог и гистерезис, можно легко настроить с помощью потенциометров на передней панели.
Инновационное реле контроля температуры CM-TCN можно настроить точно так, как вам нужно, с помощью ЖК-дисплея с подсветкой или приложения для смартфона. Параметризация и конфигурация выполняются одним касанием с помощью приложения ABB EPiC — даже в обесточенном состоянии — что сокращает время установки на 80%. А всего лишь одно реле, охватывающее широкий спектр приложений, позволяет значительно сократить складские запасы, что делает интеллектуальные реле контроля АББ настоящим прорывом.
Один вид, чтобы иметь всю информацию: показывает текущие измеренные значения и данные обслуживания.
Всего одним нажатием можно получить доступ к структуре меню, основанной на символах, с помощью поворотно-нажимной кнопки.
Одно устройство: тепловая защита и контроль состояния
Интеллектуальные реле контроля температуры гарантируют, что ваше приложение останется работоспособным, заблаговременно обнаруживая потенциальные сбои. Они защищают ваши активы, обеспечивая раннее обнаружение неприемлемого повышения температуры и необходимости обслуживания
Одно касание для настройки на 80 % быстрее: параметризация NFC через приложение для смартфона
Одно касание — все это необходимо для быстрой, простой и интуитивно понятной настройки с помощью приложения для смартфонов ABB EPiC. Настройки параметров можно редактировать и сохранять в приложении, а затем копировать на другие устройства, даже если они не находятся во включенном состоянии.
Хорошо зарекомендовавшая себя линейка реле CM-TCS компании АББ контролирует и измеряет температуру твердых, жидких и газообразных сред с помощью различных датчиков.
Мониторинг перегрева и понижения температуры, а также мониторинг по принципу разомкнутой или замкнутой цепи можно быстро и легко сконфигурировать для любого устройства.
Когда температура падает ниже или превышает установленное пороговое значение, выходные реле меняют положение в соответствии с настроенными функциями, а светодиоды на передней панели показывают текущее состояние.
Узнайте, как реле контроля температуры CM-TCS могут помочь защитить ваше приложение.
Основные преимущества
• Сокращение времени простоя и ввода в эксплуатацию
• Экономия времени на проектирование
• Сокращение времени выбора
Основные характеристики
PT100
• Различные функции контроля, включая перегрев/понижение температуры, контроль окон
• Все конфигурации и регулировки выполняются с помощью органов управления на передней панели
• Одно или два пороговых значения
• Принципы разомкнутой или замкнутой цепи легко настраиваются
• Мониторинг короткого замыкания и обнаружение обрыва провода
• Доступно винтовое соединение или технология Easy Connect push-in
Основные моменты
Электронная брошюра
Каталог
28.
01.2020
Каталог электронных реле и органов управления
Видео
Реле контроля температуры CM-TCN
Интеллектуальное реле контроля температуры CM-TCN: настройки профиля
Интеллектуальное реле контроля температуры CM-TCN: настройки датчика
Интеллектуальное реле контроля температуры CM-TCN: настройки определения сигнала
Интеллектуальное реле контроля температуры CM-TCN: назначение реле
Продукция и документы
Реле контроля температуры 12 В — W1209
org/BreadcrumbList»>€ 4,45 € 3,65 Искл. НДС (NL)
Нет в наличии 100 штук в пути, ожидается в пятницу 3 марта
Показать оптовые скидки
- Купить 10 штук по € 4,35 за штуку Скидка 2%
- Купить 25 штук за 4,27 € за штуку Скидка 4%
- Купить 50 штук за 4,19 €за штуку Скидка 6%
- Купить 100 штук по € 4,11 за штуку Скидка 8%
- Купить 500 штук по € 4,03 за штуку Скидка 9%
Это реле с регулируемой температурой, которое, как следует из названия, содержит реле, которое активируется при заданной температуре.
Поставляемый зонд, содержащий точный термистор, измеряет текущую температуру с интервалом 2 Гц. Когда эта температура выше или ниже установленной температуры, реле запустится. Реле может переключать до 20А!
Настройки (нажмите и удерживайте SET):
P0: Триггер ниже или выше определенной температуры (Охлаждение/Обогрев)
P1: Количество градусов Цельсия между установленной температурой и активацией реле.
P2: Максимальная температура
P3: Минимальная температура
P4: Корректировка температуры / калибровка
P5: Задержка запуска 0–10 минут
Связанные продукты
Вопросы клиентов
Q Mike Fleischer Насколько велика печатная плата? Размеры? ПосмотретьСкрыть 1 ответ | Ответьте на этот вопрос
A Разомкнутая цепь48,5 мм x 40 мм 1
Q GitselsКакой диапазон? Ответьте на этот вопрос
Q A.durenkamp Может ли это реле также управлять вентилятором 12В, если да, то + и — на К1 и К2? ПосмотретьСкрыть 1 ответ | Ответьте на этот вопрос
A Разомкнутая цепьДа, это, безусловно, возможно, вы действительно можете подключить вентилятор к K1 и GND, а K2 к 12 В.
