Реле тепловое трн. Тепловые реле ТРН: эффективная защита электрооборудования от перегрузок

Что такое тепловые реле ТРН. Как работают реле ТРН-10 и ТРН-25. Каковы основные характеристики и области применения тепловых реле ТРН. Где купить надежные тепловые реле ТРН в Уфе.

Принцип работы и устройство тепловых реле ТРН

Тепловые реле серии ТРН предназначены для защиты электрооборудования от недопустимых перегрузок. Принцип их работы основан на биметаллическом эффекте — изгибе пластины из двух металлов с разными коэффициентами теплового расширения при нагреве.

Основные элементы конструкции теплового реле ТРН:

• Биметаллическая пластина
• Нагревательный элемент
• Контактная система
• Механизм регулировки уставки тока срабатывания
• Кнопка ручного возврата

При протекании тока через нагревательный элемент биметаллическая пластина нагревается и изгибается. При достижении порогового значения тока изгиб пластины приводит к размыканию контактов в цепи управления.

Основные технические характеристики реле ТРН-10 и ТРН-25

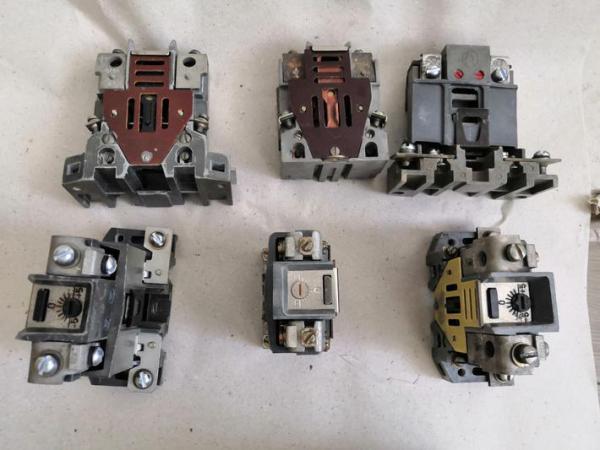

Реле ТРН выпускаются в двух основных модификациях — ТРН-10 и ТРН-25, отличающихся номинальным током:

• ТРН-10: номинальный ток 10 А
• ТРН-25: номинальный ток 25 А

Общие характеристики реле серии ТРН:

• Номинальное напряжение: до 660 В переменного тока
• Диапазон регулировки тока срабатывания: ±25% от номинального
• Количество полюсов: 2
• Количество контактов: 1 размыкающий
• Класс срабатывания: 10А
• Степень защиты: IP00

Преимущества использования тепловых реле ТРН

Тепловые реле ТРН обладают рядом важных преимуществ:

1. Высокая надежность защиты от длительных перегрузок
2. Простота конструкции и низкая стоимость
3. Возможность регулировки тока срабатывания
4. Наличие температурной компенсации
5. Широкий диапазон рабочих температур
6. Длительный срок службы
7. Отсутствие потребления энергии в нормальном режиме

Какие задачи решает применение тепловых реле ТРН? Они обеспечивают надежную защиту электродвигателей и другого оборудования от перегрева при затянувшихся пусковых режимах, перегрузках и заклинивании ротора.

Области применения тепловых реле ТРН

Реле тепловые ТРН широко применяются в схемах управления электроприводами различного назначения:

• Насосы и компрессоры
• Вентиляторы и дымососы
• Конвейеры и транспортеры
• Подъемно-транспортные механизмы
• Металлорежущие станки
• Прокатное оборудование
• Дробильно-размольное оборудование
• Бытовые электроприборы

В каких отраслях наиболее востребованы тепловые реле ТРН? Они активно используются в машиностроении, металлургии, горнодобывающей промышленности, на предприятиях ЖКХ, в сельском хозяйстве.

Особенности монтажа и эксплуатации реле ТРН

При монтаже и эксплуатации тепловых реле ТРН следует учитывать ряд важных моментов:

• Реле устанавливается в вертикальном положении зажимами цепи управления вверх
• Допускается отклонение от вертикали не более 10°
• Необходимо обеспечить свободную циркуляцию воздуха вокруг реле
• Недопустимы сильные вибрации, удары и тряска
• Окружающая среда не должна содержать агрессивных газов и паров
• Ручной возврат реле осуществляется не ранее чем через 2 минуты после срабатывания

Как правильно настроить ток срабатывания теплового реле ТРН? Регулировка осуществляется поворотом регулятора уставки. Каждое деление шкалы соответствует 5% от номинального тока.

Сравнение тепловых реле ТРН с другими видами защиты

Тепловые реле имеют как преимущества, так и недостатки по сравнению с другими средствами защиты электродвигателей:

Характеристика	Тепловое реле	Автоматический выключатель	Устройство плавного пуска
Защита от перегрузки	Да	Да	Да
Защита от короткого замыкания	Нет	Да	Нет
Ограничение пускового тока	Нет	Нет	Да
Стоимость	Низкая	Средняя	Высокая

Какой вид защиты выбрать? Тепловые реле оптимальны для простых схем управления при отсутствии жестких требований к быстродействию защиты. В ответственных применениях их комбинируют с другими средствами защиты.

Выбор и заказ тепловых реле ТРН в Уфе

При выборе теплового реле ТРН необходимо учитывать следующие факторы:

• Номинальный ток защищаемого оборудования
• Пусковой ток и длительность пуска
• Режим работы (продолжительный, повторно-кратковременный)
• Условия эксплуатации (температура, влажность, вибрации)
• Конструктивное исполнение (встраиваемое, приставное)

Где купить качественные тепловые реле ТРН в Уфе? Надежным поставщиком электротехнической продукции является компания «Электрокомплект». Они предлагают:

• Широкий ассортимент реле ТРН-10 и ТРН-25
• Конкурентные цены от производителя
• Гарантию качества и оригинальности продукции
• Техническую консультацию по подбору
• Оперативную доставку по Уфе и Республике Башкортостан

Перспективы развития тепловой защиты электрооборудования

Несмотря на появление современных электронных устройств защиты, тепловые реле продолжают широко применяться благодаря своей надежности и невысокой стоимости. Тем не менее, ведутся работы по их совершенствованию:

• Повышение точности и стабильности характеристик срабатывания
• Расширение функциональных возможностей
• Интеграция в системы удаленного мониторинга
• Применение новых материалов для биметаллических пластин
• Уменьшение габаритов и массы

Какие инновации ожидают тепловые реле в будущем? Вероятно, появятся «умные» модели с возможностью программирования времятоковых характеристик и передачи данных по промышленным сетям.

Тепловые реле ТРН остаются надежным и экономичным средством защиты электрооборудования от перегрузок. Правильный выбор, монтаж и настройка реле позволяют существенно повысить надежность работы электроприводов различного назначения. При необходимости приобретения тепловых реле ТРН в Уфе рекомендуется обращаться к проверенным поставщикам, предлагающим качественную продукцию и квалифицированную техническую поддержку.
