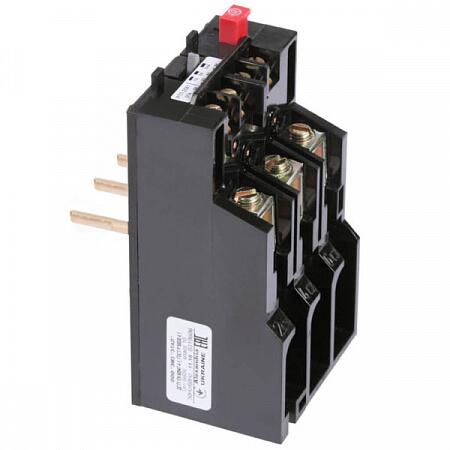

Что такое тепловое реле и для чего оно используется

Тепловое реле — это электромеханическое устройство защиты, предназначенное для отключения электрической цепи при превышении тока выше допустимого значения. Основная задача теплового реле — защита электродвигателей и других потребителей от перегрузки по току.

Тепловые реле широко применяются в системах управления электродвигателями для их защиты от следующих аварийных режимов:

• Длительная перегрузка
• Затянувшийся пуск
• Заклинивание ротора
• Обрыв одной из фаз питания

В отличие от автоматических выключателей, тепловые реле позволяют более точно настроить ток срабатывания под конкретный электродвигатель. Это обеспечивает надежную защиту оборудования без ложных отключений.

Принцип действия и устройство теплового реле

Принцип работы теплового реле основан на тепловом действии электрического тока. Основным элементом реле является биметаллическая пластина, состоящая из двух металлов с разными коэффициентами теплового расширения.

При протекании тока биметаллическая пластина нагревается. Если ток превышает уставку, пластина изгибается и размыкает контакты в цепи управления. Это приводит к отключению защищаемой нагрузки.

Из каких основных частей состоит тепловое реле?

• Биметаллическая пластина
• Нагревательный элемент
• Механизм расцепления
• Контактная система
• Регулятор тока срабатывания
• Кнопка возврата в исходное положение

Биметаллическая пластина является чувствительным элементом реле. Нагревательный элемент передает тепло от протекающего тока к пластине. Механизм расцепления обеспечивает быстрое размыкание контактов. Регулятор позволяет настроить ток срабатывания реле.

Основные виды тепловых реле

Существует несколько основных типов тепловых реле, различающихся по конструкции и принципу действия:

1. Электромеханические тепловые реле

Это классический тип реле с биметаллической пластиной. Отличаются простотой конструкции и надежностью. Недостатком является зависимость характеристик от температуры окружающей среды.

2. Электронные тепловые реле

Используют электронную схему для измерения тока и управления отключением. Обеспечивают более точную защиту, не зависят от температуры среды. Но более сложны и дороги.

3. Комбинированные тепловые реле

Сочетают электромеханическую и электронную части. Объединяют преимущества обоих типов — надежность и точность срабатывания.

Как правильно выбрать тепловое реле

При выборе теплового реле необходимо учитывать следующие основные параметры:

• Номинальный ток электродвигателя
• Диапазон регулировки тока срабатывания
• Класс расцепления
• Количество и тип дополнительных контактов
• Номинальное напряжение изоляции
• Способ монтажа

Ток срабатывания реле должен быть на 15-20% выше номинального тока двигателя. Это обеспечит защиту от длительных перегрузок без ложных срабатываний.

Класс расцепления определяет время-токовую характеристику реле. Для защиты стандартных асинхронных двигателей обычно выбирают класс 10А.

Настройка и проверка работоспособности тепловых реле

Правильная настройка теплового реле критически важна для обеспечения надежной защиты электродвигателя. Как выполнить настройку теплового реле?

1. Определите номинальный ток двигателя по его паспортным данным
2. Умножьте номинальный ток на коэффициент 1,15-1,2
3. Установите полученное значение на шкале реле с помощью регулятора
4. Проверьте срабатывание реле путем имитации перегрузки

Для проверки работоспособности реле можно использовать специальные тестеры или нагрузочные устройства. Они позволяют подать на реле ток, превышающий уставку, и измерить время срабатывания.

Преимущества тепловых реле перед другими защитными устройствами

Тепловые реле обладают рядом важных преимуществ по сравнению с другими устройствами защиты от перегрузки:

• Высокая точность срабатывания
• Возможность точной настройки под конкретный двигатель
• Защита от затянувшегося пуска и заклинивания ротора
• Способность выдерживать кратковременные перегрузки при пуске
• Простота конструкции и надежность
• Низкая стоимость по сравнению с электронными устройствами защиты

Эти особенности делают тепловые реле оптимальным выбором для защиты стандартных асинхронных электродвигателей в большинстве применений.

Применение тепловых реле в схемах управления электродвигателями

Тепловые реле широко используются в схемах управления электродвигателями различного назначения. Как правильно включить тепловое реле в схему управления двигателем?

1. Силовые контакты реле включаются последовательно в цепь питания двигателя
2. Размыкающий контакт реле включается в цепь управления контактора
3. Замыкающий контакт используется для сигнализации о срабатывании

При срабатывании теплового реле размыкается цепь управления контактора, что приводит к отключению двигателя. Одновременно замыкается цепь сигнализации для оповещения о аварии.

Обслуживание и диагностика неисправностей тепловых реле

Для обеспечения надежной работы тепловых реле необходимо проводить их регулярное обслуживание и диагностику. Какие основные мероприятия включает обслуживание тепловых реле?

• Внешний осмотр на предмет механических повреждений
• Проверка затяжки винтовых соединений
• Очистка от пыли и загрязнений
• Проверка четкости срабатывания механизма
• Измерение сопротивления изоляции
• Проверка времени срабатывания при перегрузке

При обнаружении неисправностей, таких как залипание контактов или отклонение времени срабатывания от нормы, реле подлежит ремонту или замене. Своевременное обслуживание позволяет предотвратить отказы оборудования из-за неисправности защиты.

Реле тепловое РТЭ-2353 23-32А EKF PROxima

Уважаемые Клиенты! В связи со сложившейся ситуацией, просим Вас актуальные цены на продукцию уточнять у персональных менеджеров. Благодарим за взаимопонимание и сотрудничество!

• Низковольтное оборудование
  • Низковольтные устройства различного назначения и аксессуары
  • Пускорегулирующая аппаратура
  • Аксессуары для аппаратов защиты
  • Контакторы
    • Защита от перенапряжения
    • Магнитный пускатель, контактор перемен. тока (AC)
    • Вспомогательный контактор, реле
    • Комбинированный пускатель электродвигателя
    • Контакторный блок, пускатель комбинированный
    • Усилительный модуль для контактора
    • Катушка для контактора, реле
    • Магнитный пускатель (контактор) для емкостной нагрузки
    • Модульный контактор для распределительного щита
    • Реле перегрузки тепловое
      • Силовой контактор постоянного тока (DC)
    • Компоненты светосигнальной арматуры
    • Автоматы защиты двигателя
    • Автоматические выключатели модульные
    • Светосигнальная арматура в сборе
    • Элементы управления для светосигнальной арматуры
    • Выключатели нагрузки (рубильники)
    • Измерительные приборы для установки в щит
    • Автоматические выключатели стационарные
    • Предохранители
    • Автоматические выключатели дифференциального тока (диффавтоматы)
    • Устройства защитного отключения (УЗО)
    • Клеммные колодки
    • Устройства оптической (световой) и акустической (звуковой) сигнализации
    • Светосигнальная арматура на дин-рейку
    • Автоматы селективной защиты
  • Электрооборудование
  • Кабель-Провод
  • Светотехника
  • Электроустановочные изделия
  • Общая рубрика
  • Отделка и декор
  • Инженерные системы
  • Инструмент и крепеж
  • Общестроительные материалы

  Главная >Низковольтное оборудование >Контакторы >Реле перегрузки тепловое >EKF >Реле тепловое РТЭ-2353 23-32А EKF PROxima | rel-2353-23-32 (#533154)

  org/Offer»>

  Наименование	Наличие	Цена опт с НДС	Дата обновления	Добавить в корзину	Срок поставки
  Реле тепл. РТЭ 2353 23-32А EKF rel-2353-23-32	280	1 219.04 р.	08.10.2022		От 1 дня
  Реле тепловое РТЭ-2353 23-32А — rel-2353-23-32	2	1 219.04 р.	08.10.2022		От 1 дня
  Реле тепловое РТЭ-2353 23-32А EKF PROxima | rel-2353-23-32 | EKF	Под заказ	1 219.04 р.	01.10.2022		От 30 дней
  ..» colspan=»6″>… … … … … … … … … …

  Условия поставки реле тепловых РТЭ-2353 23-32А EKF PROxima | rel-2353-23-32

  Купить реле тепловые РТЭ-2353 23-32А EKF PROxima | rel-2353-23-32 могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

  Цена реле тепловых РТЭ-2353 23-32А EKF PROxima | rel-2353-23-32 зависит от общей суммы заказа, на сайте указана оптовая цена.

  Доставим реле тепловых РТЭ-2353 23-32А EKF PROxima | rel-2353-23-32 на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

  Похожие товары

  Реле тепловое РТЭ-1322 17-25А EKF PROxima | rel-1322-17-25	1977	656. 87 р.
  Реле электротепловое РТН-2355 28-36А — SQ0712-0019 TDM ELECTRIC	Под заказ	545.88 р.
  Реле тепловое РТЭ-1314 7-10А EKF PROxima | rel-1314-7-10	2359	666.91 р.
  Реле тепловое РТЭ-1307 1,6-2,5А EKF PROxima | rel-1307-1. 6-2.5	437	666.91 р.
  Реле тепловое РТЭ-1305 0,63-1А EKF PROxima | rel-1305-0.63-1	100	666.91 р.

  Сопутствующие товары

  Контактор малогабаритный КМЭ 25А 220В 1NO EKF PROxima | ctr-s-25-220	2251	842. 14 р.
  Контактор малогабаритный КМЭ 32А 380В 1NO EKF PROxima | ctr-s-32-380	1673	1 094.54 р.
  Контактор малогабаритный КМЭ 32А 220В 1NC EKF PROxima | ctr-s-32-220-nc	24	1 109.28 р.
  Контактор малогабаритный КМЭ 32А 220В 1NO EKF PROxima | ctr-s-32-220	1551	946. 72 р.
  Контактор малогабаритный КМЭ 25А 220В 1NC EKF PROxima | ctr-s-25-220-nc	132	961.55 р.

  Тепловые реле РТЭ (реле перезагрузки)

  Реле перегрузки является дополнительным устройством для контактора и способно из обычного коммутирующего изделия сделать еще и защитное.

  Если в цепи возникает перегрузка по току, то срабатывает тепловая защита и неисправный участок цепи отключается. Отличием реле перегрузки от автоматического выключателя является возможность точной настройки на конкретную нагрузку. Наиболее часто тепловые реле применяются в цепях управления электродвигателей, так как практически все неисправности двигателей не ведут возникновению короткого замыкания, которое легко блокируется автоматическим выключателем, а ведут к значительному возрастанию токов. Диапазон установки токов от 0,4 до 93 ампер позволяет подобрать устройство защиты практически для любого электродвигателя . Наличие двух пар дополнительных контактов, нормально замкнутых и нормально открытых, значительно облегчает проектирование схем управления. Эти контакты могут использоваться как для самодиагностики устройства, так и для командных цепей.

  Реле перегрузки устанавливается на контактор КМЭ и имеет три типа размера корпуса. При заказе данного вида оборудования необходимо пользоваться таблицами соответствия, чтобы медные шины реле точно входили в зажимные контакты КМЭ.

  При производстве каждое изделие проходит несколько этапов контроля качества, это позволяет практически полностью исключить вероятность выпуска бракованной продукции. Гарантия на данную группу товаров – 5 лет. Срок службы – значительно больше.

  Изображение	Наименование	Диапазон регулировки, А	Номинальное рабочее напряжение Uе, В	Номинальное напряжение изоляции Ui, В	Масса нетто, кг	Артикул
  	РТЭ-1304	0.4-0,63	660	690	0,165	rel-1304-0.4-063
  	РТЭ-1305	0,63-1				rel-1305-0.63-1
  	РТЭ-1306	1-1,6				rel-1306-1-1.6
  	РТЭ-1307	1,6-2,5				rel-1307-1.6-2.5
  	РТЭ-1308	2,5-4				rel-1308-2.5-4
  	РТЭ-1310	4-6				rel-1310-4-6
  	РТЭ-1312	5,5-8				rel-1312-5. 5-8
  	РТЭ-1314	7-10				rel-1314-7-10
  	РТЭ-1316	9-13				rel-1316-9-13
  	РТЭ-1321	12-18				rel-1321-12-18
  	РТЭ-1322	17-25				rel-1322-17-25
  	РТЭ-2353	23-32	660	690	0,32	rel-2353-23-32
  	РТЭ-2355	30-40				rel-2355-30-40
  	РТЭ-3353	23-32	660	690	0,51	rel-3353-23-32
  	РТЭ-3355	30-40				rel-3355-30-40
  	РТЭ-3357	37-50				rel-3357-37-50
  	РТЭ-3359	48-65				rel-3359-48-65
  	РТЭ-3361	55-70				rel-3361-55-70
  	РТЭ-3363	63-80				rel-3363-63-80
  	РТЭ-3365	80-93				rel-3365-80-93




  1. Схема установки приставки контактной ПКЭ и приставки выдержки времени ПВЭ на контакторы КМЭ и КТЭ.

  2. Схема реализации реверсивной схемы на контакторах КМЭ с использованием блокировочного устройства.

  3. Тепловое реле РТЭ.

  Конструкция реле перегрузки РТЭ допускает возможность регулировки уставок. Для изменения уставки срабатывания необходимо открыть прозрачную крышку на корпусе реле. Установить необходимый ток уставки срабатывания реле вращением диска синего цвета, расположенного слева, совмещая значение тока (А) на шкале с отметкой на корпусе. Для предотвращения несанкционированного изменения уставки крышка может быть опломбирована.

  После открытия прозрачной крышки можно изменить режим повторного включения поворотом переключателя синего цвета «Reset». При повороте влево переключатель выводится из зацепления и переходит в режим кнопки, при нажатии которой осуществляется ручное повторное включение. При нажатии на переключатель и повороте вправо выполняется режим автоматического повторного включения. Переключатель остается в положении автоматического повторного включения до принудительного возврата в положение ручного повторного включения.

  При закрытии крышки переключатель блокируется. Функция «Остановка» приводится в действие нажатием кнопки красного цвета «Stop». При нажатии этой кнопки размыкаются контакты 95-96.

  Функция «Тестирование» приводится в действие нажатием отверткой на кнопку кранного цвета «Test». Нажатие этой кнопки имитирует срабатывание реле при перегрузке — изменяет положение размыкающих и замыкающих контактов и включает индикатор срабатывания.



  Если Вам необходима трансформаторная подстанция — опишите ее или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный рассчет в течение 1 дня.

  Оставить заявку

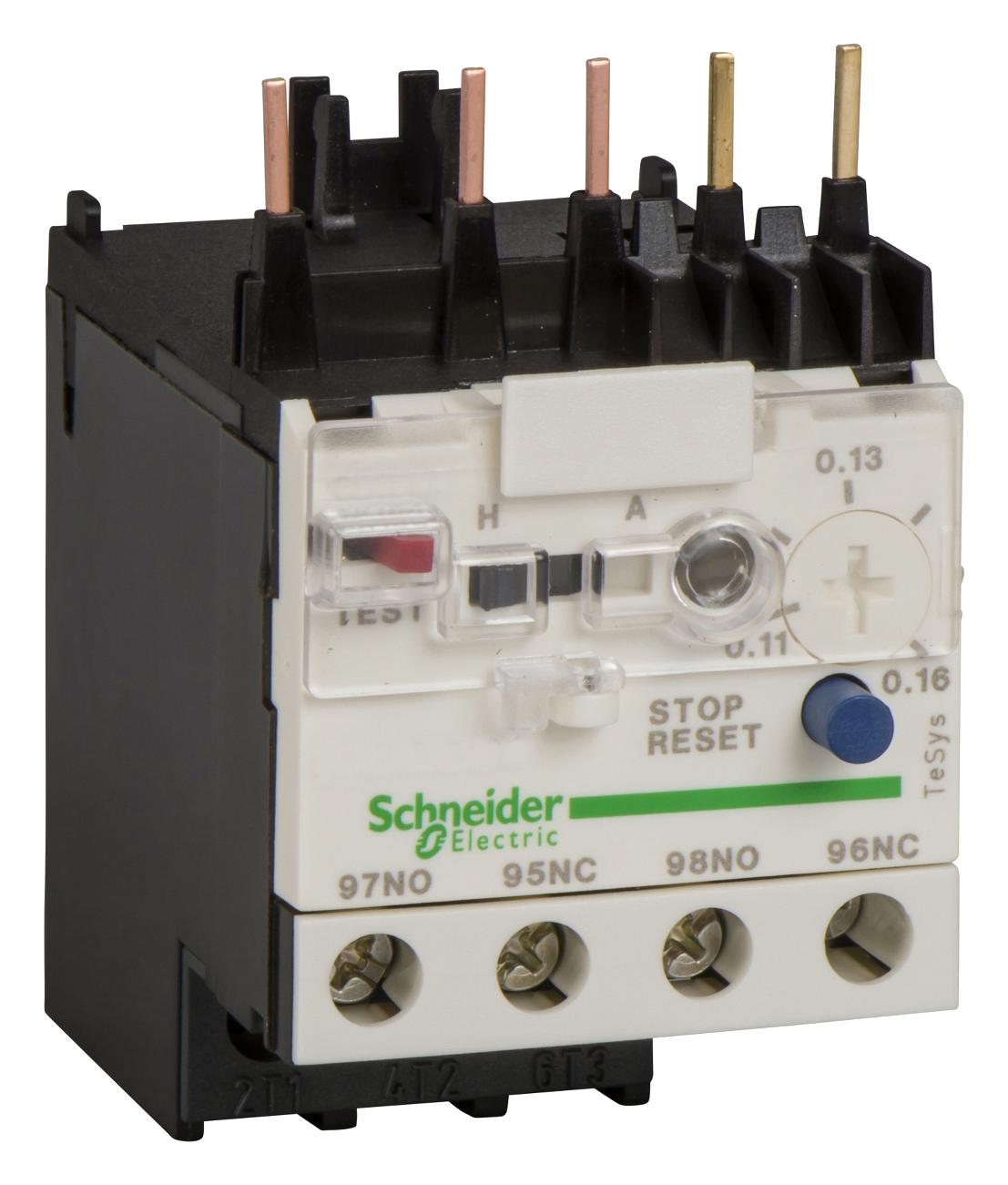

  Тепловые реле перегрузки TeSys E серии LRE Schneider Electric токи 0,1-630 А

  • <<
  • <
  • 1
  • 2
  • 3
  • >
  • >>

  Показать по:10152550100Все

  Позиции: 1-10 из 41

  Референс(код зазака) Производителя:
  LRE01

  Наименование:
  LRE01 — Тепловое реле перегрузки EasyPact TVS(TeSys E), на токи 0. 10 — 0.16А, для защиты электродвигателей

  Диапазон токов тепловой уставки:
  0.10…0.16 А

  Совместное использование:
  Применяется с контакторами LC1 LC1E06, LC1E09, LC1E12, LC1E18, LC1E25, LC1E32, LC1E38

  Присоединение проводников:
  Винтовые зажимы силовых цепей и цепей управления

  Монтаж:
  Устанавливаются непосредственно под контакторы LC1 E06…E38.
  Также отдельно на DIN-рейку или панель с помощью клеммного блока LAEB1.

  Цена:
  По запросу

  Стоимость указана без НДС

  Срок поставки:
  12 — 15 дней

  Референс(код зазака) Производителя:
  LRE02

  Наименование:
  LRE02 — Тепловое реле перегрузки EasyPact TVS(TeSys E), на токи 0.16 — 0.25А, для защиты электродвигателей

  Диапазон токов тепловой уставки:
  0.16…0.25 А

  Совместное использование:
  Применяется с контакторами LC1 LC1E06, LC1E09, LC1E12, LC1E18, LC1E25, LC1E32, LC1E38

  Присоединение проводников:
  Винтовые зажимы силовых цепей и цепей управления

  Монтаж:
  Устанавливаются непосредственно под контакторы LC1 E06. ..E38.
  Также отдельно на DIN-рейку или панель с помощью клеммного блока LAEB1.

  Цена:
  По запросу

  Стоимость указана без НДС

  Срок поставки:
  12 — 15 дней

  Референс(код зазака) Производителя:
  LRE03

  Наименование:
  LRE03 — Тепловое реле перегрузки EasyPact TVS(TeSys E), на токи 0.25 — 0.40А, для защиты электродвигателей

  Диапазон токов тепловой уставки:
  0.25…0.40 А

  Совместное использование:
  Применяется с контакторами LC1 LC1E06, LC1E09, LC1E12, LC1E18, LC1E25, LC1E32, LC1E38

  Присоединение проводников:
  Винтовые зажимы силовых цепей и цепей управления

  Монтаж:
  Устанавливаются непосредственно под контакторы LC1 E06…E38.
  Также отдельно на DIN-рейку или панель с помощью клеммного блока LAEB1.

  Цена:
  По запросу

  Стоимость указана без НДС

  Срок поставки:
  12 — 15 дней

  Референс(код зазака) Производителя:
  LRE04

  Наименование:
  LRE04 — Тепловое реле перегрузки EasyPact TVS(TeSys E), на токи 0. 40 — 0.63А, для защиты электродвигателей

  Диапазон токов тепловой уставки:
  0.40…0.63 А

  Совместное использование:
  Применяется с контакторами LC1 LC1E06, LC1E09, LC1E12, LC1E18, LC1E25, LC1E32, LC1E38

  Присоединение проводников:
  Винтовые зажимы силовых цепей и цепей управления

  Монтаж:
  Устанавливаются непосредственно под контакторы LC1 E06…E38.
  Также отдельно на DIN-рейку или панель с помощью клеммного блока LAEB1.

  Цена:
  По запросу

  Стоимость указана без НДС

  Срок поставки:
  12 — 15 дней

  Референс(код зазака) Производителя:
  LRE05

  Наименование:
  LRE05 — Тепловое реле перегрузки EasyPact TVS(TeSys E), на токи 0.63 — 1А, для защиты электродвигателей

  Диапазон токов тепловой уставки:
  0.63…1 А

  Совместное использование:
  Применяется с контакторами LC1 LC1E06, LC1E09, LC1E12, LC1E18, LC1E25, LC1E32, LC1E38

  Присоединение проводников:
  Винтовые зажимы силовых цепей и цепей управления

  Монтаж:
  Устанавливаются непосредственно под контакторы LC1 E06. ..E38.
  Также отдельно на DIN-рейку или панель с помощью клеммного блока LAEB1.

  Цена:
  По запросу

  Стоимость указана без НДС

  Срок поставки:
  12 — 15 дней

  Референс(код зазака) Производителя:
  LRE06

  Наименование:
  LRE06 — Тепловое реле перегрузки EasyPact TVS(TeSys E), на токи 1 — 1.6А, для защиты электродвигателей

  Диапазон токов тепловой уставки:
  1…1.6 А

  Совместное использование:
  Применяется с контакторами LC1 LC1E06, LC1E09, LC1E12, LC1E18, LC1E25, LC1E32, LC1E38

  Присоединение проводников:
  Винтовые зажимы силовых цепей и цепей управления

  Монтаж:
  Устанавливаются непосредственно под контакторы LC1 E06…E38.
  Также отдельно на DIN-рейку или панель с помощью клеммного блока LAEB1.

  Цена:
  По запросу

  Стоимость указана без НДС

  Срок поставки:
  12 — 15 дней

  Референс(код зазака) Производителя:
  LRE07

  Наименование:
  LRE07 — Тепловое реле перегрузки EasyPact TVS(TeSys E), на токи 1. 6 — 2.5А, для защиты электродвигателей

  Диапазон токов тепловой уставки:
  1.6…2.5 А

  Совместное использование:
  Применяется с контакторами LC1 LC1E06, LC1E09, LC1E12, LC1E18, LC1E25, LC1E32, LC1E38

  Присоединение проводников:
  Винтовые зажимы силовых цепей и цепей управления

  Монтаж:
  Устанавливаются непосредственно под контакторы LC1 E06…E38.
  Также отдельно на DIN-рейку или панель с помощью клеммного блока LAEB1.

  Цена:
  По запросу

  Стоимость указана без НДС

  Срок поставки:
  12 — 15 дней

  Референс(код зазака) Производителя:
  LRE08

  Наименование:
  LRE08 — Тепловое реле перегрузки EasyPact TVS(TeSys E), на токи 2.5 — 4А, для защиты электродвигателей

  Диапазон токов тепловой уставки:
  2.5…4 А

  Совместное использование:
  Применяется с контакторами LC1 LC1E06, LC1E09, LC1E12, LC1E18, LC1E25, LC1E32, LC1E38

  Присоединение проводников:
  Винтовые зажимы силовых цепей и цепей управления

  Монтаж:
  Устанавливаются непосредственно под контакторы LC1 E06. ..E38.
  Также отдельно на DIN-рейку или панель с помощью клеммного блока LAEB1.

  Цена:
  По запросу

  Стоимость указана без НДС

  Срок поставки:
  12 — 15 дней

  Референс(код зазака) Производителя:
  LRE10

  Наименование:
  LRE10 — Тепловое реле перегрузки EasyPact TVS(TeSys E), на токи 4 — 6А, для защиты электродвигателей

  Диапазон токов тепловой уставки:
  4…6 А

  Совместное использование:
  Применяется с контакторами LC1 LC1E06, LC1E09, LC1E12, LC1E18, LC1E25, LC1E32, LC1E38

  Присоединение проводников:
  Винтовые зажимы силовых цепей и цепей управления

  Монтаж:
  Устанавливаются непосредственно под контакторы LC1 E06…E38.
  Также отдельно на DIN-рейку или панель с помощью клеммного блока LAEB1.

  Цена:
  По запросу

  Стоимость указана без НДС

  Срок поставки:
  12 — 15 дней

  Референс(код зазака) Производителя:
  LRE12

  Наименование:
  LRE12 — Тепловое реле перегрузки EasyPact TVS(TeSys E), на токи 5. 5 — 8А, для защиты электродвигателей

  Диапазон токов тепловой уставки:
  5.5…8 А

  Совместное использование:
  Применяется с контакторами LC1 LC1E09, LC1E12, LC1E18, LC1E25, LC1E32, LC1E38

  Присоединение проводников:
  Винтовые зажимы силовых цепей и цепей управления

  Монтаж:
  Устанавливаются непосредственно под контакторы LC1 E09…E38.
  Также отдельно на DIN-рейку или панель с помощью клеммного блока LAEB1.

  Цена:
  По запросу

  Стоимость указана без НДС

  Срок поставки:
  12 — 15 дней

  • <<
  • <
  • 1
  • 2
  • 3
  • >
  • >>

  Показать по:10152550100Все

  Позиции: 1-10 из 41

  Тепловые реле перегрузки TeSys Deca, 30…40A, класс 20

  Основной контент начинается здесь

  Schneider Electric

  MFR: Schneider Electric

  MFR #: LR2D3555

  UPC: 7858384

  Артикул #: 75418

  Schneider Electric

  MFR #: LR2D3555

  UPC: 7858384

  Артикул #: 75418

  Наличие

  Местоположение	В наличии Кол-во
  РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН	0
  РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР	0

  $158,97 каждый

  Описание

  LR2D3355 — тепловое реле перегрузки TeSys LRD от Schneider Electric, предназначенное для использования с контактором TeSys D. Он защищает двигатели мощностью 18,5 кВт при 400 В благодаря тепловому диапазону 30–40 А, классу срабатывания 20 и защите от асимметрии фаз. LR2D3355 — тепловое реле перегрузки TeSys LRD от Schneider Electric для непосредственного монтажа на контакторы TeSys D. Благодаря диапазону тепловых уставок 30–40 А, классу срабатывания 20 и обнаружению асимметрии фаз он защищает двигатели мощностью 18,5 кВт при 400 В. Он имеет кнопки ручного тестирования и сброса, автоматический сброс, вспомогательный контакт отключения и индикатор флажка. Доступный по всему миру, он сертифицирован по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine) и соответствует требованиям Green Premium (RoHs/Reach). Реле защиты от тепловой перегрузки, биметаллического типа, с защитой от перекоса фаз (дифференциальное). Прямой монтаж на нижние клеммы контактора Tesys LC1D80 и D9.5 для формирования компактного стартера. Легкий и компактный, шириной 70 мм. Температурная компенсация обеспечивает хорошую точность защиты. Ручное управление с кнопками тестирования и сброса, селектор ручного/автоматического сброса. Сигнализация отключения с помощью вспомогательных контактов 1НО+1НЗ и флажкового индикатора отключения. Возможна комплектация клеммными колодками для раздельного монтажа (LAD7B, LAD96) и устройствами дистанционного управления (LAD703, LA7D03).

  Технические характеристики

  Каталожный номер	LR2D3555
  Производитель	Шнайдер Электрик
  Марка	Шнайдер Электрик
  Суббренд	TeSys LRD; TeSys Deca; LR2D
  Описание гарантии	Договорная гарантия: 18 месяцев
  Страна происхождения	Франция
  Сделано в США	№
  Приложение	Защита двигателя;LC1D95;LC1D80
  Конфигурация контактов	1 НО + 1 НЗ
  Изоляция	СИЛОВАЯ ЦЕПЬ 600 В CSA-СИЛОВАЯ ЦЕПЬ 600 В UL-СИЛОВАЯ ЦЕПЬ 690 В IEC 60947-4-1
  Крепление	Рельсовая пластина
  Количество полюсов	3
  Рабочие циклы
  Тип сброса	РУКОВОДСТВО
  Специальные возможности	Красная кнопка остановки; синяя кнопка сброса
  Стандарт	СЕРТИФИКАТ UL — СЕРТИФИКАТ CSA — МАРКИРОВКА CE
  URL-адрес RoHS	https://checkaproduct. se.com/DistantRequestDispatcher.aspx?action=export&pid=639768&lang=en-us
  УПК	7858384
  Тип предмета	Дифференциальное тепловое реле перегрузки
  Рабочая температура	-20C ДО 60C
  Тип отключения	БИ-МЕТАЛЛИЧЕСКИЙ/ДИФФЕРЕНЦИАЛЬНЫЙ КЛАСС 20 С ТЕРМИЧЕСКОЙ КОМПЕНСАЦИИ С ОДНОФАЗНЫМИ ДАТЧИКАМИ.

  Реле времени: тепловое, вакуумное

  Увеличить изображение

  (КТД) DT-5061

  SB Warren Тепловое реле Г-В. 2 секунды. Восьмеричная база. Металлическая банка. SPST, нормально открытый. 115 В переменного тока. 1-1/4″Г x 3-1/4″В.

  85$ за шт.

  Увеличить изображение

  (KTD) E226

  Реле задержки Wheaton Engineering . Герметично запечатан. DPDT, 28 В пост. тока, задержка 5 секунд, контакты 2 ампера. 1-9/16″ x 1″ x 1-3/16″ над шасси. NSN: 5945-00-797-3975.

  $75 шт.

  Увеличить

  (КТД) GT-4726

  G-V тепловое реле задержки времени. 6-секундная задержка, 26,5 В. Нормально разомкнутые контакты. Сопротивление от 1 ампера до 32 В постоянного тока, от 3 ампер до сопротивления переменного тока 250 В. Фланцевое основание. Общая высота 3/4 дюйма x 2-3/4 дюйма. Монтажные отверстия c-c 1-1/8″. 7 крючков под пайку. Сделано в США. NSN: 5945-00-906-3437.

  21$ за штуку — 20$ (3+)

  Увеличить изображение

  (KTD) GT4777

  Тепловое реле задержки времени G-V . Задержка 160 секунд, 23 В. 7 клемм с крючками. Общая высота 3/4″D x 2-1/2″. Монтажные отверстия 1-1/8″ c-c. Альт. Артикул: G37003751. НСН: 5945-00-724-6713.

  25$ за штуку

  Увеличить изображение

  (KTD) RM40

  G-V тепловое реле задержки времени. 40 секунд. 27,5В. 3 ампера, нормально разомкнутые контакты. 7-контактный разъем для трубки. 3/4″Д x 3,62″В.

  $15 за штуку — $14 (6+)

  Увеличить изображение | Вид снизу

  (KTD) GT-5206

  Тепловое реле времени Warren . 60 секунд. 115В, 7 крючков. Нормально разомкнутые контакты: 1 ампер до 32 В постоянного тока, 2 ампера до 250 В переменного тока. Сделано в США. DC: 8035. НСН: 5945-00-128-9148.

  21$ — 19$ (3+)

  Увеличить

  (KTD) D7235-1-7

  Klixon Тепловое реле задержки времени. Максимальное напряжение 120 В переменного тока и 28 В постоянного тока. Максимальный ток 7 ампер переменного тока или 7 ампер постоянного тока. 2-5/8″ Ш x 1-3/8″ Г x 12-3/8″ В. Монтажные отверстия 3-1/8″ c-c.

  95$ за шт.

  Увеличить изображение

  (KTD) LT3217

  Тепловое реле времени Warren G-V . Однополюсный, нормально разомкнутый, контакты на 2 А, 7 крючковых клемм. Герметично запечатан. Змеевик нагревателя: 115В, 4Вт. Задержка изготовления. Диаметр 3/4 дюйма, высота 3/4 дюйма над шасси. Монтажные отверстия 1-1/8 дюйма c-c. 5945-902-3667.

  39$ — 33$ (6+)

  Увеличить

  (КТД) 4001565

  Кук реле задержки времени. SPDT, катушка 24 В постоянного тока. 1-7/16″ x 1-1/4″ x 7/8″.

  50 центов за штуку

  Конфигурация контактов после управляющего напряжения в номере модели, т.е. 26 НЕТ 60T, NO нормально разомкнут. Если бы это был NC или C , контакт был бы нормально замкнут.

  Номер детали Вольт Задержка Цена за штуку   (КТД) 6C15T 6в 15 секунд 50,00 Добавить (КТД) 12C5T 12В 5 секунд 25.00 Добавить (КТД) 12НО60Т 12В 60 секунд 75,00 Добавить (КТД) 12C120T 12В 120 секунд 50,00 Добавить (КТД) 26НО30Т 26В 30 секунд *** ПРОДАНО *** (КТД) 26НО60Т 26В 60 секунд 50,00 Добавить (КТД) 26НО120Т 26В 120 секунд, фото 25. 00 Добавить (КТД) 50НО45Т 50В 45 секунд 25.00 Добавить (КТД) 50НО120Т 50В 120 секунд 25.00 Добавить (КТД) 115C2T 115В 2 секунды 49,00 Добавить (КТД) 115C60T 115В 60 секунд 30.00 Добавить (КТД) 115НО90Т 115В 90 секунд 95,00 Добавить

  7-штифтовая трубчатая основа	Фланцевое основание, крючки

  Номер детали Вольт Задержка Контакты Основание Цена за штуку Цена (5+)   (КТД) GT5440 6,3 В 60 секунд Н. О., 3 А Фланец 25.00 22.00 Добавить (КТД) GT3224 6,3 В 60 секунд Н.О., 3 А 7 контактов 25.00 22.00 Добавить (КТД) GT3333 6,3 В 180 секунд Н.О. 3 ампера Фланец, рис. 39,00 — Добавить (КТД) HFV-04* 10В Критический Н.З., 6 А Фланец 25.00 — Добавить (КТД) GT3689 24В 10 секунд Н.З., 3 А 7 контактов 19. 00 16.00 Добавить (КТД) GT2400 26В 15 секунд Н.О., 3 ампера Фланец — ПРОДАНО ВЫХОД (КТД) GT4540 28В 15 секунд Н.О., 3 А 7 контактов 28.00 — Добавить (КТД) 3017 28В 145 секунд Н.О., 3 ампера 7 контактов 22.00 19.00 Добавить (КТД) GT2496 28В 300 секунд Н.О., 1 А Фланец 25.00 22.00 Добавить (КТД) ГТ-4525 115 В переменного тока 3 секунды Н. О., 3 ампера Фланец 29.00 — Добавить (КТД) 1242336-5 115 В переменного тока 35 секунд Н.О. Фланец, рис. 119,00 100,00 (3+) Добавить (КТД) GT2581 120В 60 секунд Н.О., 3 ампера 7 контактов 33,00 29.00 Добавить   * Реле критического напряжения: при изменении напряжения 0,2 В от заданного значения, реле размыкается.

  Конфигурация контактов указана после управляющего напряжения в номере модели, т. е. 26 № 60T нормально разомкнут нормально разомкнутый контакт. Если бы это были NC или C , контакт был бы нормально замкнутым. F для прошивальщика. Многие предметы имеют очень низкий уровень запасов.

  Номер детали Вольт Задержка Цена за штуку   (КТД) 5NO3 5в 3 секунды 10.00 Добавить (КТД) 5НО20 5в 20 секунд ПРОДАНО ВЫХОД (КТД) 6C180 6в 180 секунд 25. 00 Добавить (КТД) 501-B1832 6,3 В 35 секунд, Н.О., 6 ампер, Jettron 65,00 Добавить (КТД) 501-B1940 6,3 В 45 секунд 45,00 Добавить (КТД) 501-B1919 6,3 В 50 секунд 45,00 Добавить (КТД) 12НО5 12В 5 секунд 25,00 Добавить (КТД) 12C10 12В 10 секунд 25.00 Добавить (КТД) 12НО60 12В 60 секунд 35,00 Добавить (КТД) 12C60 12В 60 секунд 35,00 Добавить (КТД) 12НО120 12В 120 секунд 40,00 Добавить (КТД) 12НО180 12В 120 секунд 45,00 Добавить (КТД) GH-2392-12E 7,1 В, 1,7 Вт 10 секунд, SPST, Н. З., 2 А 19.00 Добавить (КТД) B1680 Обогреватель 16 В, 8 Вт 10 секунд, Н.З., 6 А, 250 В, Jettron 35,00 Добавить (КТД) 501-B2309 26В 9 секунд 45,00 Добавить (КТД) 501-B1751 26В 35 секунд 45,00 Добавить (КТД) 26Ф45 26В 45 секунд 35,00 Добавить (КТД) 501-B1797 26В 50 секунд 45,00 Добавить (КТД) 26НО120 26В 120 секунд 45,00 Добавить (КТД) 50НО5 50В 5 секунд 25. 00 Добавить (КТД) 115C2 115В 2 секунды 45,00 Добавить (КТД) 115C3 115В 3 секунды 55,00 Добавить (КТД) 115C10 115В 10 секунд 75,00 Добавить (КТД) 115NO2 115В 2 секунды ПРОДАНО ВЫХОД (КТД) 115НО5 115В 5 секунд 45,00 Добавить (КТД) 115NC05 115в 5 секунд 45,00 Добавить (КТД) 115НО10 115В 10 секунд 45,00 Добавить (КТД) 115F45 115В 45 секунд 35,00 Добавить (КТД) 115НО60 115В 60 секунд 95,00 Добавить (КТД) 115НО180 115В 180 секунд ПРОДАНО ВЫХОД (КТД) 115C120 115В 120 секунд 95,00 Добавить (КТД) 117НО5Т 117в 5 секунд 39. 00 Добавить (КТД) 501-B1877 117в 60 секунд 95,00 Добавить   * Н.З. Контакты — Н.О. Контакты



  Добро пожаловать! Благодарим Вас за посещение нашего интернет-магазина электронных излишков.

  Чтобы использовать этот сайт, в вашем веб-браузере должны быть разрешены файлы cookie и включен JavaScript.

  Наши файлы cookie не содержат личную информацию (PII). Это просто уникальный серийный номер, используемый для распознавания этого уникального сеанса браузера.

  Используя этот сайт, вы принимаете наше заявление о конфиденциальности и соглашаетесь принимать файлы cookie.

  Принять

  Герконовые реле Пикеринга — серия 100

  Прямой привод от CMOS

  • Функции
  • Обзор
  • Габаритные размеры
  • Данные | 3D модели
  • Другие источники

  Реле с низкой термо-ЭДС
  Прямой привод от CMOS

  • SoftCenter™ конструкция
  • Переключатели высочайшего качества для измерительных приборов
  • Термо-ЭДС около 1 микровольта или меньше
  • Низкое энергопотребление для портативного оборудования
  • Помещены в пластиковый корпус с внутренним магнитным экраном из мю-металла.
  • Множество преимуществ по сравнению со стандартными промышленными реле. Узнайте больше здесь >.
  • Широкий диапазон конфигураций переключателей — 1 форма A, 1 форма B, 2 формы A, 1 форма C
  • Для двухполюсного реле требуется та же площадь платы, что и для однополюсного типа
  • Доступны сухие и ртутные выключатели с одинаковыми конфигурация контактов и площадь основания
  • Сопротивление изоляции более 10E12 Ом (1ТООм) для сухих устройств Form A
  • Стандартные катушки на 5, 12 и 24 В, с внутренним диодом или без него
  • 100 % протестировано на динамическое контактное сопротивление

  ) герконовые реле, в первую очередь предназначенные для прямого привода от 4000B CMOS или аналогичных источников слабого тока. Они отличаются очень низким уровнем термоЭДС. Ртутные реле этой серии могут управляться напрямую от логики TTL.

  Они также полезны для применений, где важна экономия тока, например, для оборудования с батарейным питанием.

  Чрезвычайно низкий уровень термоЭДС, около 1 микровольта или меньше, сухих версий делает их идеально подходящими для таких приложений, как сбор данных или коммутация термопар.

  Внутренний магнитный экран из мю-металла установлен для предотвращения эффектов магнитного взаимодействия между реле.

  Если вам не требуется такое высокое сопротивление катушки или если требуется устройство немного меньшего размера, обратите внимание на нашу серию 101, которая может управляться непосредственно логикой 74HC или 74HCT.

  Также доступны другие специальные детали, которые могут работать от логики 3 В. Пожалуйста, свяжитесь с нашим отделом продаж для получения дополнительной информации.

  Загрузить спецификацию серии 100


  Все наши спецификации были недавно обновлены и теперь включают дополнительные характеристики окружающей среды, механические характеристики и массы реле, графики ВЧ для коаксиальных реле (показывающие КСВ, развязку и вносимые потери), интерактивные ссылки на дополнительную полезную информацию, сравнительные таблицы с аналогичными диапазонами реле и многое другое.

  Загрузить техническое описание в формате PDF

  Загрузить 3D-модели серии 100

  Загружаемый файл представляет собой zip-файл, содержащий 3D-модели в форматах STEP, IGS и SLDPRT (для этих форматов доступны бесплатные программы просмотра).
