Как устроен стартер ВАЗ-2115. Какие бывают неисправности стартера на ВАЗ-2115. Как самостоятельно отремонтировать стартер ВАЗ-2115. Что делать, если стартер не крутит или крутит, но не заводит двигатель.
Устройство и принцип работы стартера ВАЗ-2115
Стартер на ВАЗ-2115 представляет собой электродвигатель постоянного тока с редуктором и механизмом привода. Основные элементы конструкции стартера:
- Статор — неподвижная часть с постоянными магнитами
- Якорь (ротор) — вращающаяся часть с обмотками
- Щеточный узел — для подвода тока к обмоткам якоря
- Тяговое реле — для включения стартера и перемещения шестерни
- Привод с муфтой свободного хода — для зацепления с маховиком двигателя
- Корпус и крышки подшипников
Принцип работы стартера ВАЗ-2115:
- При повороте ключа зажигания подается напряжение на тяговое реле
- Реле втягивает сердечник и перемещает шестерню в зацепление с маховиком
- Одновременно замыкаются силовые контакты и ток поступает на обмотки якоря
- Якорь начинает вращаться и через шестерню проворачивает коленвал двигателя
- После запуска двигателя муфта свободного хода разъединяет стартер и маховик
Основные неисправности стартера ВАЗ-2115
Типичные проблемы со стартером на ВАЗ-2115 и их возможные причины:
Стартер не крутит при включении зажигания
- Разряжен или неисправен аккумулятор
- Окислены клеммы аккумулятора или силовые провода
- Неисправно тяговое реле стартера
- Обрыв или межвитковое замыкание в обмотках якоря
- Износ или зависание щеток
Стартер крутит, но двигатель не заводится
- Пробуксовка муфты свободного хода привода
- Износ шестерни привода или венца маховика
- Заклинивание привода на валу якоря
- Внутренняя неисправность двигателя
Стартер включается, но сразу отключается
- Неисправность или износ контактной группы замка зажигания
- Обрыв удерживающей обмотки тягового реле
- Окисление контактов тягового реле
Диагностика неисправностей стартера ВАЗ-2115
При возникновении проблем со стартером ВАЗ-2115 рекомендуется выполнить следующие проверки:
- Измерить напряжение на аккумуляторе — должно быть не менее 12.5В
- Проверить надежность соединения и отсутствие окислов на клеммах АКБ
- Осмотреть силовые провода стартера на предмет повреждений
- Проверить работу тягового реле, подав на него напряжение напрямую
- Осмотреть щеточный узел на износ и свободное перемещение щеток
- Проверить легкость вращения якоря и отсутствие заеданий
- Осмотреть шестерню привода и зубчатый венец маховика на износ
Ремонт стартера ВАЗ-2115 своими руками
Некоторые неисправности стартера ВАЗ-2115 можно устранить самостоятельно:
Замена щеток стартера
- Снять стартер с автомобиля
- Разобрать корпус стартера
- Извлечь щеткодержатель
- Заменить изношенные щетки на новые
- Собрать стартер в обратном порядке
Замена тягового реле
- Отсоединить провода от клемм реле
- Открутить болты крепления реле к корпусу стартера
- Снять старое реле
- Установить новое реле
- Подключить провода к клеммам
Замена привода стартера
- Снять стартер с автомобиля
- Разобрать корпус стартера
- Снять стопорное кольцо с вала якоря
- Заменить привод в сборе
- Собрать стартер
Профилактика неисправностей стартера ВАЗ-2115
Чтобы продлить срок службы стартера ВАЗ-2115, рекомендуется:
- Регулярно проверять уровень заряда и состояние аккумулятора
- Следить за чистотой клемм АКБ и силовых проводов
- Не допускать длительной работы стартера (более 10-15 секунд)
- Делать паузу между попытками запуска не менее 30 секунд
- Периодически проверять затяжку крепления стартера
- Избегать попадания воды и грязи на стартер
Выбор и установка нового стартера на ВАЗ-2115
При выборе нового стартера для ВАЗ-2115 следует обратить внимание на:
- Совместимость с конкретной моделью и модификацией двигателя
- Мощность стартера (рекомендуется не менее 1.5 кВт)
- Качество изготовления и репутацию производителя
- Наличие гарантии от продавца или производителя
Процесс установки нового стартера на ВАЗ-2115:
- Отключить минусовую клемму аккумулятора
- Снять воздушный фильтр для удобства доступа
- Отсоединить провода от старого стартера
- Открутить болты крепления и снять старый стартер
- Установить новый стартер и закрепить болтами
- Подключить провода согласно схеме
- Установить воздушный фильтр на место
- Подключить аккумулятор и проверить работу стартера
Заключение
Стартер является важным элементом системы пуска двигателя ВАЗ-2115. При правильной эксплуатации и своевременном обслуживании он способен прослужить длительное время. Однако при возникновении неисправностей не стоит затягивать с ремонтом, так как это может привести к более серьезным поломкам. В большинстве случаев диагностику и несложный ремонт стартера ВАЗ-2115 можно выполнить самостоятельно, что позволит сэкономить на услугах автосервиса.
Описание предохранителей и реле ВАЗ 2114 2115 2113
Перейти к содержимому
Ремонт авто власними руками
Лада Самара, это общее обозначение семейства автомобилей ВАЗ 2113 2114 2115. Они выпускались с кузовом седан, а так же 3-х и 5-ти дверный хэтчбек, преимущественно с 8 и 16 клапанными бензиновыми двигателями. Годы производства 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013. За это время некоторые модели проходили обновление. В данной публикации мы покажем описание предохранителей ВАЗ 2115 2114 2113 со схемами блоков, местами их расположения и фотографиями исполнения. Отметим предохранитель прикуривателя.
Основной блок

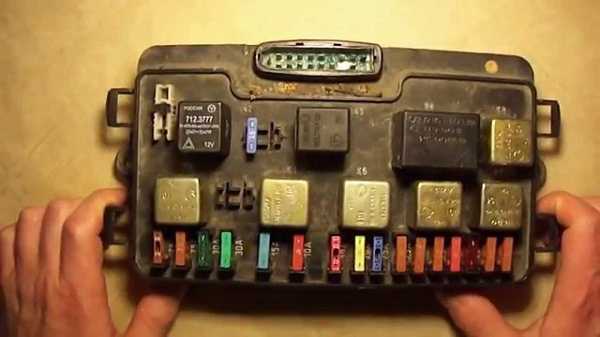

Главный блок предохранителей и реле находится в задней части подкапотного пространства, в монтажном отделе, под защитной крышкой.
С обратной стороны защитной крышки может быть нанесена актуальная схема для Вашего автомобиля. Сверяйте назначение!
Вариант 1
Схема: 2114/ 2115 — 3722010, -3722020, -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68
Описание предохранителей
| F1 | 10А Задние противотуманные фонари, лампа заднего сигнализатора включения заднего противотуманного света |
| F2 | 10А Поворотников и реле прерыватель указателей поворота. Система аварийной сигнализации. Контрольная лампа аварийного сигнала |
| F3 | 7,5А Системы освещения салона и багажного отсека (лампа салона, багажного отделения, подсветка ключа зажигания). Лампа стоп — сигнала торможения, лампа подсветки бортового компьютера. Лампа контроля системой управления двигателем |
| F4 | 20А Управление подогревом заднего стекла. Патрон подключения переносной лампы |
| F5 | 20А Реле контроля и включения звукового сигнала. Предохранитель и реле включения двигателя системы охлаждения |
| F6 | 30А Управление и реле включение электрическими стекло подъёмниками |
| F7 | 30А Управление электродвигателем – отопительной системы, печки салона, омывателей лобового стекла, очистителей фар. Прикуриватель салона, лампа освещения перчаточного ящика. Включение обогрева заднего стекла. |
| F8 | 7,5А Включение правой противотуманной фары |
| F9 | 7,5А Включение левой противотуманной фары |
| F10 | 7,5А Габаритный свет кузова левого борта, сигнализатор включения габаритов (на табло), лампы освещения номерного знака и подкапотного пространства, лампа подсветки выключателей, прикуривателя, рычагов управления отопителем. Выключатель освещения приборов. |
| F11 | 7,5А Габаритный свет кузова правого борта |
| F12 | 7,5А Передняя правая фара ближнего света |
| F13 | 7,5А Передняя левая фара ближнего света |
| F14 | 7,5А Передняя левая фара дальнего света. Лампа сигнализатора включения света. |
| F15 | 7,5А Передняя правая лампа дальнего света. |
| F16 | 15А Поворотники кузова, реле — прерыватель поворотников и аварийной сигнализации. Реле контроля и лампы заднего хода, лампы индикации бортовой системы контроля приборов, лампы – давления масла, включение ручного тормоза, уровень тормозной жидкости, заряд АКБ. Бортовой компьютер, обмотка генератора двигателя. |
| F17 — F20 | Запасные |
За работу прикуривателя отвечает предохранитель номер 7 на 30А.
Назначение реле
- K1 — Реле включения очистителей фар
- K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
- K3 — Реле очистителя ветрового стекла
- K4 — Реле контроля исправности ламп стоп — сигнала и габаритных огней
- K5 — Реле стекло подъёмников
- K6 — Реле звукового сигнала
- K7 — Реле обогрева заднего стекла
- K8 — Реле дальнего света фар
- K9 — Реле включения ближнего света фар
Вариант 2
Схема: 2114/ 2115 — 3722010, -3722020, -3722010-08, -3722010-10, -3722010-18
Обозначение предохранителей
| F9 | 7,5А Правая противотуманная фара. |
| F8 | 7,5А Левая противотуманная фара. |
| F1 | 10А Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар. |
| F7 | 30А Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электро вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика. |
| F16 | 15А Указатели поворота и реле — прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр. |
| F3 | 10А Задние фонари (лампы стоп-сигнала). Плафон освещения салона. |
| F6 | 30А Электро стеклоподъемники передних дверей. Реле включения электро стеклоподъемников. |
| F10 | 7,5А Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя. |
| F5 | 20А Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения. |
| F10 | 7,5А Левая фара (габаритный свет). Левый задний фонарь (габаритный свет). |
| F11 | 7,5А Правая фара (габаритный свет). Правый задний фонарь (габаритный свет). |
| F2 | 10А Указатели поворота и реле — прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации. |
| F4 | 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель. |
| F15 | 7,5А Правая фара (дальний свет). |
| F14 | 7,5А Левая фара (дальний свет). Контрольная лампа включения дальнего света фар. |
| F13 | 7,5А Левая фара (ближний свет). |
| F12 | 7,5А Правая фара (ближний свет). |
За прикуриватель отвечает предохранитель номер 4 на 20А.
Реле
- K1 — реле включения очистителей фар
- K2 — реле-прерыватель указателей поворота и аварийной сигнализации
- K3 — реле стеклоочистителя ветрового окна
- K4 — реле контроля исправности ламп
- K5 — реле включения стеклоподъемников
- K6 — реле включения звуковых сигналов
- K7 — реле включения электрообогрева заднего стекла
- K8 — реле включения дальнего света фар
- K9 — реле включения ближнего света фар
Дополнительный блок
Он находится справа внизу в центральной консоли, за защитной крышкой.
Фото — схема
Расшифровка схемы
- Главное реле (блок управления двигателем)
- Вентилятор системы охлаждения
- Топливный насос
- F1 — 15A Главное реле (блок управления двигателем, модуль зажигания)
- F2 — 15A Постоянное питание контроллера, реле включения электро вентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев)
- F3 — 15A Топливный насос, реле топливного насоса (контакты), форсунки
Отдельные предохранители и реле могут находится вне основных блоков.
- Задний противотуманный свет (8А) — расположен в жгуте проводов
- Обогрев сидений (16А) — расположен в жгуте проводов
- Центральный замок (16А) — расположен в жгуте проводов
- Реле переднего противотуманного света (2105-3747210-58) — установлено в моторном отсеке на левом брызговике рядом с АКБ
- Реле зажигания — установлено под панелью приборов слева (маленькое реле), рядом с реле заднего противотуманного света.
