Реле виды. Электрические реле: виды, принцип работы и применение

Что такое электрическое реле. Как устроено и работает электромагнитное реле. Какие бывают виды реле. Где применяются реле в электронике и электротехнике. Как выбрать подходящее реле для конкретной задачи.

Что такое электрическое реле и как оно работает

Электрическое реле — это коммутационное устройство, которое позволяет управлять электрической цепью при помощи слабого сигнала в цепи управления. По сути, реле представляет собой электромагнитный переключатель.

Как работает классическое электромагнитное реле:

1. При подаче тока на обмотку реле создается магнитное поле
2. Магнитное поле притягивает якорь с контактной группой
3. Происходит замыкание или размыкание контактов в силовой цепи
4. При снятии управляющего сигнала пружина возвращает якорь в исходное положение

Таким образом, слабый ток в цепи управления позволяет коммутировать гораздо более мощную нагрузку в силовой цепи. Это основной принцип работы электромагнитного реле.

Основные виды и типы электрических реле

В зависимости от конструкции и принципа действия выделяют следующие основные виды реле:

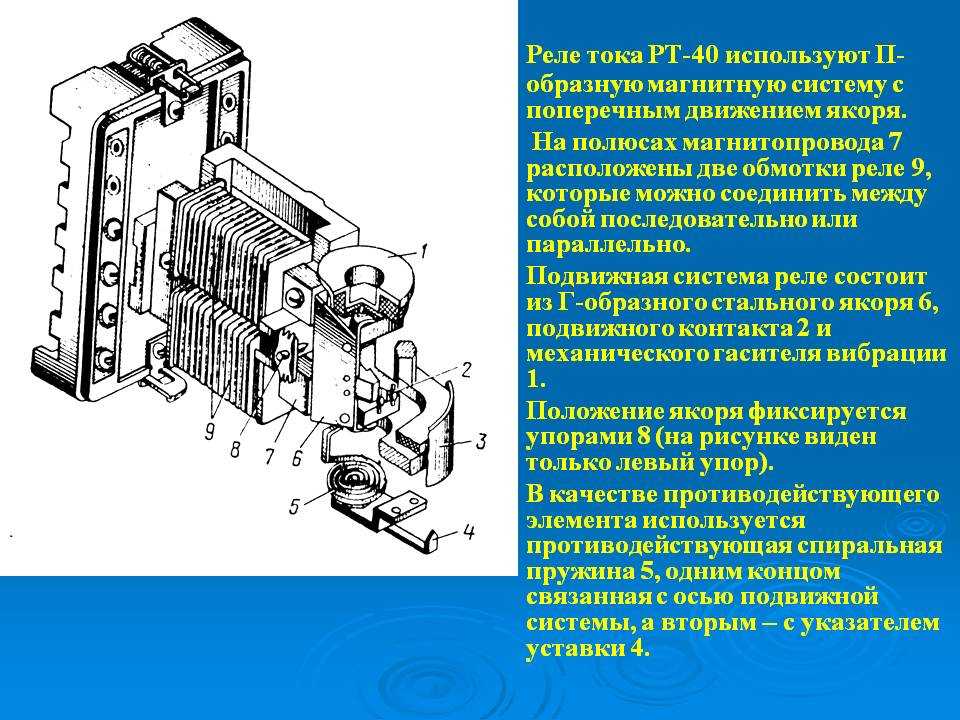

• Электромагнитные — классический тип с электромагнитом и подвижным якорем
• Герконовые — с герметичными контактами, управляемыми магнитным полем
• Твердотельные — на основе полупроводниковых элементов
• Тепловые — срабатывают при нагреве биметаллической пластины

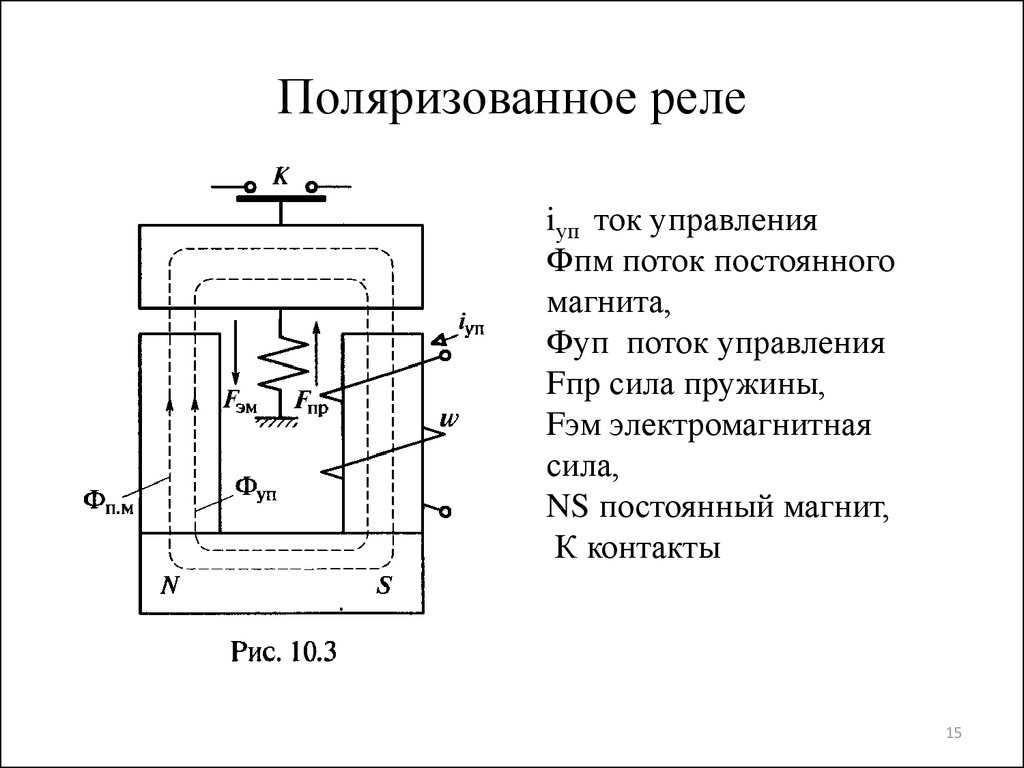

• Поляризованные — с постоянным магнитом в конструкции

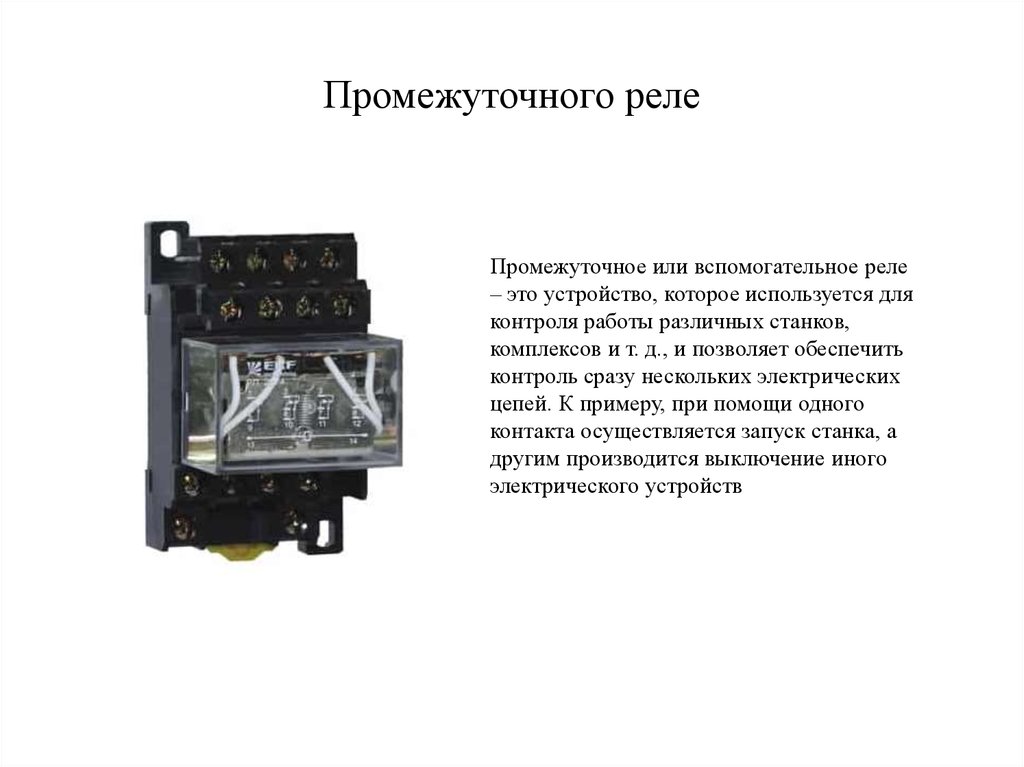

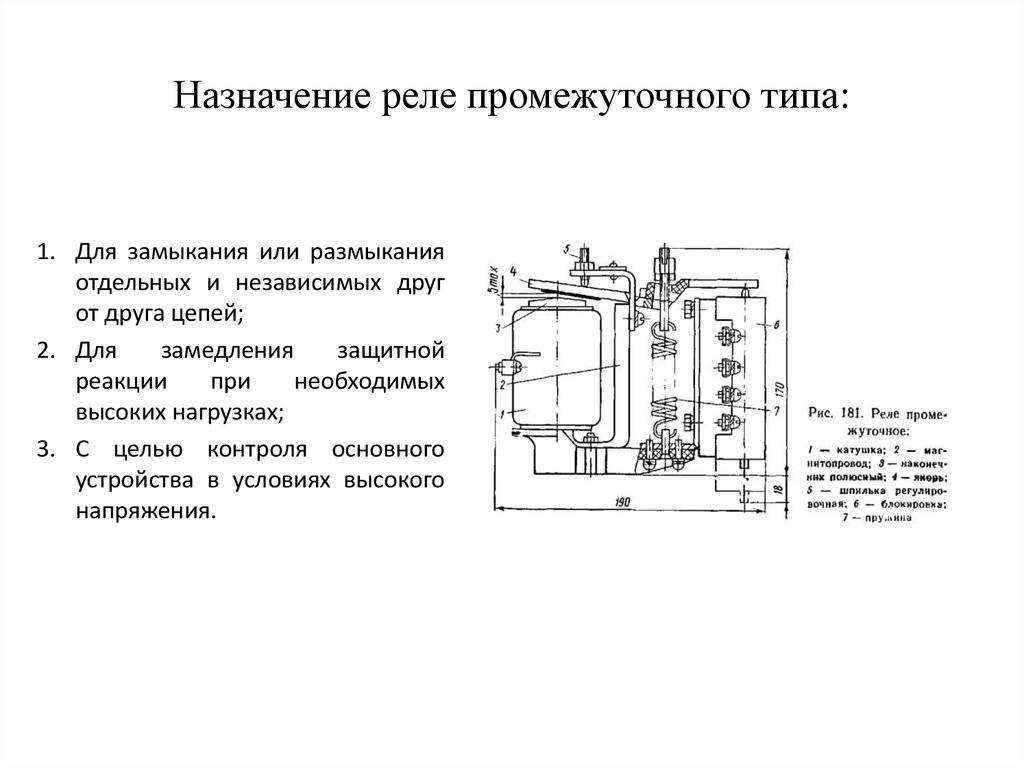

• Промежуточные — для согласования цепей управления и исполнительных механизмов

По функциональному назначению различают реле времени, напряжения, тока, мощности, частоты и другие специализированные типы.

Преимущества и недостатки электромагнитных реле

Электромагнитные реле остаются одним из самых распространенных типов, несмотря на развитие полупроводниковых технологий. Рассмотрим их основные достоинства и ограничения.

Преимущества электромагнитных реле:

• Простота конструкции и низкая стоимость
• Высокая надежность и стойкость к перегрузкам
• Возможность коммутации как переменного, так и постоянного тока
• Гальваническая развязка цепей управления и нагрузки
• Визуальный контроль состояния контактов

Недостатки электромагнитных реле:

• Относительно большие размеры и вес
• Ограниченный ресурс из-за механического износа контактов
• Низкое быстродействие (единицы-десятки миллисекунд)
• Чувствительность к вибрациям и ударам
• Возможность дребезга контактов при переключении

Несмотря на указанные недостатки, электромагнитные реле по-прежнему широко применяются благодаря простоте и надежности.

Области применения электрических реле

Реле находят применение во многих отраслях техники благодаря возможности управлять мощной нагрузкой слабым сигналом. Основные сферы использования реле:

• Системы автоматики и телемеханики
• Устройства защиты электрических сетей и оборудования
• Управление электродвигателями и силовыми установками
• Коммутация цепей в радиоэлектронной аппаратуре
• Системы сигнализации и блокировки
• Бытовая техника и электроника

Благодаря разнообразию типов реле можно подобрать оптимальное устройство практически для любой задачи коммутации и управления.

Как выбрать подходящее реле

При выборе реле для конкретного применения необходимо учитывать следующие основные параметры:

• Тип коммутируемого тока (постоянный/переменный)
• Номинальное напряжение и ток нагрузки
• Количество и тип контактов (НО, НЗ, переключающие)
• Напряжение и мощность катушки управления
• Быстродействие и допустимая частота коммутаций
• Механическая и электрическая износостойкость
• Условия эксплуатации (температура, влажность, вибрации)

Важно также учитывать конструктивное исполнение реле — для печатного монтажа, установки на DIN-рейку или в розетку.

Новые технологии в производстве реле

Развитие технологий позволяет создавать все более совершенные реле. Некоторые современные тенденции:

• Миниатюризация конструкций, в том числе создание микрореле
• Применение новых магнитных материалов для повышения чувствительности
• Разработка гибридных реле, сочетающих электромеханические и электронные компоненты
• Создание интеллектуальных реле с микропроцессорным управлением
• Повышение коммутационной способности и износостойкости контактов

Это позволяет расширять сферы применения реле и повышать надежность устройств на их основе.

Техника безопасности при работе с реле

При монтаже и эксплуатации реле необходимо соблюдать следующие правила безопасности:

• Отключать питание перед любыми манипуляциями с реле
• Не превышать допустимые электрические параметры
• Обеспечивать надежный контакт в местах подключения проводов
• Не допускать попадания влаги и посторонних предметов в корпус
• Устанавливать реле в местах, защищенных от механических воздействий
• Периодически проверять состояние контактов и катушки

Соблюдение этих простых правил обеспечит длительную и безопасную работу устройств с применением реле.

Проверка и диагностика неисправностей реле

Для проверки исправности реле можно использовать следующие методы:

1. Визуальный осмотр на предмет механических повреждений
2. Проверка сопротивления обмотки мультиметром
3. Контроль срабатывания якоря при подаче напряжения на катушку
4. Проверка переходного сопротивления замкнутых контактов
5. Измерение времени срабатывания и отпускания для реле времени

При обнаружении неисправности реле обычно подлежит замене, так как ремонт в большинстве случаев экономически нецелесообразен.

Электрические реле — виды и принцип работы

Устройство и типы электрических реле

Рубрики статей

• Все
• Новости и новинки
• Новости компании
• Обзоры продукции

Отредактировано: 25.03.2022

Грубо говоря, классические реле — это электромагнитные переключатели. Между тем, помимо схем электромагнитных реле, существуют еще и электромеханические конструкции. С помощью реле цепи можно включать, выключать и выключать.

Содержание:

• В чем преимущества и недостатки реле?
• Какие существуют типы реле и чем они отличаются?
• Где используются релейные схемы и кому нужны реле?
• На что следует обратить внимание при покупке реле?

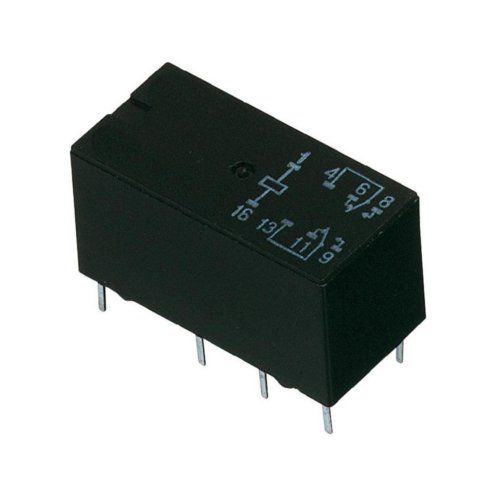

В принципе, электрическое реле состоит из катушки с железным сердечником. Если через катушку протекает ток, создается электрическое магнитное поле, и ферромагнитный якорь, прикрепленный к концу катушки, притягивается. За счет притяжения якоря две контактные пружины соединяются друг с другом, и так называемые рабочие контакты в реле (доводчике) замыкаются. Из-за магнитного поля контакты в реле могут открываться (нормально замкнутые контакты) и замыкаться (нормально разомкнутые контакты).

Также используются комбинации контактов NC и NO, это называется так называемым переключающим контактом. Как только катушка больше не возбуждается, сила, накопленная в пружинах, возвращает якорь в исходное положение и остается там до тех пор, пока ток снова не потечет через катушку.

При достижении определенной входной величины в реле, поток тока скачкообразно увеличивается. Реле активируется через цепь управления и затем может использоваться для переключения дополнительных цепей.

На каждом устройстве нанесены значения напряжения и тока на которые оно рассчитано, и схема контактов управляющих цепей.

В чем преимущества и недостатки реле?

В настоящее время полупроводники, полупроводниковые схемы или транзисторы часто предпочтительны в качестве альтернативы реле, но они по-прежнему находят множество областей применения, в том числе по следующим причинам:

• По-прежнему очень дешевы, несмотря на рост цен на сырье;
• Электронные компоненты могут быть интегрированы в схемы несложным и беспроблемным образом, они особенно хорошо переносятся и стабильны в случае пиков напряжения и тока:
• Беспотенциальная развязка от цепи нагрузки — одно из преимуществ;
• Кроме того, они обычно очень мало нагреваются и поэтому не нуждаются в охлаждении;
• Их можно использовать для переключения очень слабых сигналов на высокочастотную мощность;
• Также удобно, что состояние переключения часто можно увидеть только невооруженным глазом.

Недостатки реле

Эти устройства относительно не восприимчивы к пикам напряжения и тока, но особенно чувствительны к вибрациям и ударам. Еще один недостаток — слышимый шум при переключении. Изоляционная способность большинства моделей также зависит от высоты над уровнем моря и преобладающего давления воздуха.

Благодаря длительному времени отклика и времени спада реле относятся к числу самых медленных среди механизмов переключения: в то время как оно имеет время отклика в несколько миллисекунд, полупроводники переключаются за несколько микросекунд или даже наносекунд, то есть на несколько степеней в десять быстрее. Из-за их механической и электрической конструкции при переключении реле всегда необходимо учитывать основной механический и электрический износ, и необходимо сравнивать срок службы системы переключения.

Какие существуют типы реле и чем они отличаются?

Реле бывают разных конструкций и типов. Классификация реле может основываться на разных критериях:

• размер;
• тип или материал контактов;
• принцип работы;
• коммутационная способность;
• дизайн;
• количество возможных состояний переключения в обесточенном состоянии;
• область применения соответствующего реле.

Наиболее часто встречаются следующие типы реле:

• реле напряжения;
• реле времени;
• тепловое реле;
• промежуточное реле;

• импульсное реле;
• реле отключения;
• реле перегрузки.

Где используются релейные схемы и кому нужны реле?

В принципе, устройства имеют множество применений в качестве переключателей с дистанционным управлением. Эти электромеханические компоненты в основном используются в качестве переключающих усилителей, поскольку они могут переключать высокие электрические мощности через цепь управления с очень низкими мощностями. Эффект усиления можно представить себе как небольшую струйку воды, которая заставляет течь весь водопад.

Другое типичное применение реле — его интеграция для достижения гальванической развязки между цепью управления и нагрузкой. Компонент также может превосходно использоваться для изолированного и одновременного переключения нескольких цепей нагрузки с помощью только одной цепи управления. Функциональность реле оказывается чрезвычайно практичной, потому что, несмотря на очень высокое сопротивление контакта при разомкнутом контакте, коммутационное сопротивление при замкнутом контакте очень мало.

На что следует обратить внимание при покупке реле?

Перед покупкой реле следует тщательно спланировать и набросать коммутационное устройство. Следует четко определить цель интегрируемого компонента и его задачу. Когда вы наконец нашли правильный тип реле, при выборе продукта обратите внимание на основные характеристики соответствующей катушки, установленной в реле, и всей системы.

К основным характеристикам реле относятся, например:

1. Номинальное рабочее напряжение катушки
2. Ток катушки или сопротивление
3. Падение напряжения катушки
4. Пусковое напряжение катушки
5. Время отклика и выпуска
6. Частота переключения
7. Устойчивость к вибрации и ударам

Например, если вы хотите создать стационарно установленную схему, в которой маловероятно, что реле подвергнется ударам, это одно.

Однако для реализации переносной схемы необходимо тщательно проверить, не может ли реле быть повреждено при движении во время транспортировки.

Что касается контактов, вы должны обращать внимание не только на их тип и количество, но и на характеристические значения, такие как длительный ток, ток переключения, а также коммутируемое и испытательное напряжение. В конечном счете, электрический и механический срок службы и диапазон температур, в котором реле может работать, также играют важную роль при принятии решения о том, какое реле купить.

Если стоит выбор, где купить электрическое реле, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
