Реле включения зажигания. Реле зажигания: признаки неисправности, где находится и как заменить

Как определить неисправность реле зажигания. Где расположено реле зажигания в автомобиле. Как самостоятельно заменить реле зажигания. Возможные последствия выхода из строя реле зажигания.

Что такое реле зажигания и для чего оно нужно

Реле зажигания — это важный электронный компонент в системе зажигания автомобиля. Его основная функция заключается в подаче электропитания на систему зажигания и некоторые компоненты топливной системы при включении зажигания.

Когда водитель поворачивает ключ зажигания в положение «ON», реле замыкает цепь и подает ток на следующие компоненты:

• Катушки зажигания
• Топливный насос
• Форсунки
• Блок управления двигателем

Таким образом, реле зажигания обеспечивает подачу питания на ключевые системы, необходимые для запуска и работы двигателя. Без исправного реле зажигания запустить автомобиль будет невозможно.

Где находится реле зажигания

Расположение реле зажигания может отличаться в зависимости от марки и модели автомобиля. Однако в большинстве случаев его можно найти в одном из следующих мест:

• В блоке предохранителей и реле под капотом
• В блоке предохранителей в салоне автомобиля (обычно слева под приборной панелью)
• За приборной панелью
• В отдельном блоке реле рядом с аккумулятором

Чтобы точно определить расположение реле зажигания в вашем автомобиле, рекомендуется обратиться к руководству по эксплуатации или схеме электрооборудования.

Основные признаки неисправности реле зажигания

Выход из строя реле зажигания может привести к серьезным проблемам в работе автомобиля. Вот несколько характерных признаков неисправности этого компонента:

Двигатель не запускается

Если при повороте ключа зажигания двигатель не запускается, а стартер даже не пытается провернуть коленвал, это может указывать на неисправность реле зажигания. В этом случае на компоненты системы зажигания и топливной системы не подается питание.

Двигатель глохнет во время движения

Внезапная остановка двигателя во время движения также может быть вызвана выходом из строя реле зажигания. Если реле перегорело или замкнуло во время работы, это приведет к мгновенному отключению питания и остановке двигателя.

Периодические проблемы с запуском

Иногда неисправное реле может работать нестабильно. В этом случае проблемы с запуском двигателя будут возникать периодически — в один момент автомобиль заводится нормально, а в другой никак не реагирует на поворот ключа.

Разряженный аккумулятор

Если реле зажигания залипло в замкнутом состоянии, оно может продолжать подавать питание на некоторые системы даже при выключенном зажигании. Это приведет к быстрому разряду аккумулятора.

Как самостоятельно проверить реле зажигания

Прежде чем менять реле зажигания, можно провести несколько простых проверок:

1. Найдите реле зажигания в блоке предохранителей
2. Извлеките реле из разъема
3. Осмотрите контакты реле на предмет окисления или повреждений
4. Проверьте целостность обмотки реле с помощью мультиметра
5. Проверьте работу контактов реле, подав на обмотку 12В

Если при проверке обнаружены неисправности, реле необходимо заменить. Даже если реле выглядит исправным, но есть характерные признаки неисправности, рекомендуется заменить его для профилактики.

Процедура замены реле зажигания

Замена реле зажигания — несложная операция, которую можно выполнить самостоятельно. Вот основные этапы:

1. Отключите отрицательную клемму аккумулятора
2. Найдите расположение реле зажигания
3. Аккуратно извлеките старое реле из разъема
4. Сравните старое реле с новым, убедитесь что они идентичны
5. Установите новое реле в разъем
6. Подключите аккумулятор и проверьте работу системы зажигания

При замене важно использовать реле с аналогичными характеристиками. Номер и параметры реле можно уточнить в руководстве по ремонту автомобиля или у официального дилера.

Возможные последствия игнорирования проблемы с реле зажигания

Неисправное реле зажигания может привести к серьезным последствиям:

• Полный отказ системы зажигания и невозможность запуска двигателя
• Внезапная остановка двигателя во время движения
• Повреждение других электронных компонентов из-за скачков напряжения
• Быстрый разряд аккумулятора
• Повышенный расход топлива

Поэтому при появлении признаков неисправности реле зажигания рекомендуется как можно скорее проверить и при необходимости заменить этот компонент. Своевременная диагностика и замена реле поможет избежать более серьезных поломок и дорогостоящего ремонта.

Профилактика проблем с реле зажигания

Хотя реле зажигания не требует специального обслуживания, есть несколько мер, которые помогут продлить срок его службы:

• Регулярно проверяйте состояние электропроводки и контактов
• Защищайте блок предохранителей от попадания влаги
• Не допускайте глубокого разряда аккумулятора
• При обнаружении признаков неисправности сразу проводите диагностику
• Заменяйте реле на оригинальные или качественные аналоги

Соблюдение этих простых правил поможет избежать внезапных проблем с системой зажигания и обеспечит надежную работу автомобиля.

Заключение

Реле зажигания — важный компонент электрооборудования автомобиля, от которого зависит работа ключевых систем. Знание признаков неисправности реле и умение его проверить поможет своевременно выявить и устранить проблему. При появлении подозрений на неисправность реле зажигания рекомендуется провести диагностику и при необходимости заменить этот недорогой, но критически важный элемент.

Почему греется реле зажигания: причины нагревания элемента

Реле зажигания

На автофорумах часто спрашивают: почему греется реле зажигания, нормально ли это? В некоторых случаях оно до того горячее, что невозможно дотронуться. Расположено реле на многих моделях авто снизу замка зажигания.

Причины нагревания

Содержание

• 1 Причины нагревания
  • 1.1 Недостаточный ампераж реле
  • 1.2 Неправильная схема подключения
• 2 Что такое РЗ (реле зажигания) и для чего оно служит
• 3 Замена РЗ

Безусловно, реле греться не должно. Часто нагрев устройства бывает вызван коротким замыканием проводки на массу. Попадает где-то вода через разъём, может быть, неисправность в управляющем блоке. И, очевидно, что реле греется по причине своей неисправности (о том, как заменить устройство, в конце статьи).

Недостаточный ампераж реле

Ампераж реле зажигания

Итак, начнём с того, что греться реле может по причине недостаточного ампеража. К примеру, если на устройстве указано 70 А, то такое реле не рассчитано на длительные нагрузки. Оно установлено, как правило, только для стартера.

На самом деле, эта деталь в ответе за обогрев заднего стекла, поддерживает некоторые слаботочные электроцепи, управляет омывателем и печкой автомашины. Одним словом, маленькая деталь с виду, но с широким назначением.

Можно попробовать убрать один или несколько потребителей, кроме стартера, и проверить, перестаёт ли греться устройство. Если да, перестаёт, то причина кроется в слабом реле. Советуем поставить более мощное, с большим амперажем.

Неправильная схема подключения

Ещё вариант: неправильная схема. Случается, что после починки электрики или ремонта специалист неправильно что-то сделал. К примеру, провёл другую схему подключения реле, не согласованную со штатным исполнением.

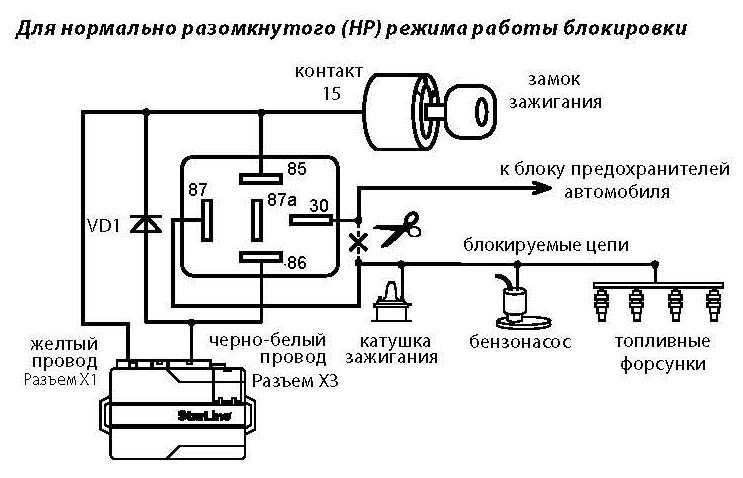

Классическая схема функционирования реле, это замыкание контактов 87-30, как только появляется ток на 85-86. Импульс с устройства мгновенно подаётся на стартер, автомобиль запускается.

Однако встречаются и другие схемы. Вот, например, ток на 85-86 идёт постоянно, но стартер запускается только после поворота ключа зажигания. Это и есть такой вариант, который приводит к нагреванию реле, так как оно постоянно включено (на устройство постоянно идёт ток).

Чтобы проверить этот момент, рекомендуется померить напряжение между выводами 85 и 86. Там при полувключенном зажигании не должно быть 12в вообще, то есть, поступать напряжение с АКБ. При включенном же зажигании плюс идёт на 86 вывод, а минус – на 85-й.

Что такое РЗ (реле зажигания) и для чего оно служит

Реле зажигания служит для дистанционного управления стартером. Оно помогает активировать электродвигатель и зацеплять бендикс с шестернёй маховика.

Принцип функционирования реле основан на работе электромагнита. На его сердечник наматывается катушка. Как только напряжение проходит по катушке, внутри создаётся электромагнитное поле. Под его воздействием якорь перемещается внутрь сердечника.

Состоит реле из подвижного якоря, электромагнита, пружины возвратного типа, контактной группы и обмоток.

Реле зажигания на схеме 7

Принцип функционирования реле подробно в таблице ниже.

При поступлении напряжения на контакт управления	По катушкам начинает идти электрический ток. Это приводит к появлению электромагнитного поля, под действием которого якорь осуществляет перемещения, сжимая возвратную пружину
При поступлении напряжения на контакт управления	Якорь выполняет перемещение бендикса, затем штока, который замыкает контакты, замыкающие аккумуляторной батареей с электромотором стартера
При замыкании контактов на выводе втягивающей катушки	Катушка двигается к выводу мотора, подается плюс. Так ток прекращает прохождение по ней — магнитное поле исчезает, но якорь при этом остается во втянутом положении из-за воздействия магнитного поля от удерживающей катушки
После запуска двигателя и отключения питания	Якорь возвращается в свое изначальное положение, что происходит под действием возвратной пружины
После запуска двигателя и отключения питания	Размыкаются контакты, бендикс выводится из зацепления

Примечательно, что на автомобилях ВАЗ реле устанавливалось только на некоторые модели.

К примеру, на ранних модификациях пятнадцатой модели ВАЗ его нет, на поздних – он присутствует.

Где находится реле зажигания

Принято по-разному именовать реле зажигания. Это и реле стартера, и устройство включения/блокировки, и элемент разгрузки зажигания/замка, и главное реле, и стартерная защита. Но каким бы не было название, цель и задача РЗ одна – облегчать запуск двигателя, защищать стартер от перегрузок.

Если бы РЗ не отключало питание стартера после запуска мотора автомобиля и не ограничивало, тем самым, напряжение, поступающее внутрь, все контакты устройства пуска и замка зажигания спёклись бы.

РЗ – ещё и дополнительное обеспечение пуска ДВС. К примеру, если АКБ слабая, то реле обеспечит запуск стартера при включённом зажигании.

В итоге получается, что РЗ является деталью, оберегающей автовладельца от капитального ремонта и обеспечивающей лёгкий запуск мотора. По этой причине реле является важной деталью, и забота о нём – обязанность каждого внимательного автомобилиста.

Примечание. Классические РЗ бывают двух типов: 4-контактные и 5-контактные. Первые разновидности управляют напряжением в 12 вольт, вторые – рассчитаны на 24 вольта.

Замена РЗ

Как правило, часто именно реле становится виновником плохого пуска мотора. К сожалению, многие автомобилисты не обращают на него внимание, пытаются найти причину в стартере или бобине зажигания.

Диагностировать реле несложно. Нужно только вооружиться специальным измерителем, например, омметром или мультиметром с наличием всех нужных режимов.

Далее, проверяются показатели сопротивления:

• Подключаются щупы прибора к реле: один на плюс, другой – на массу;
• Щупы прибора подключаются к обмотке возбуждения стартера и к проводу управления реле, чтобы диагностировать поломку устройства (если сопротивления нет, поломка налицо).

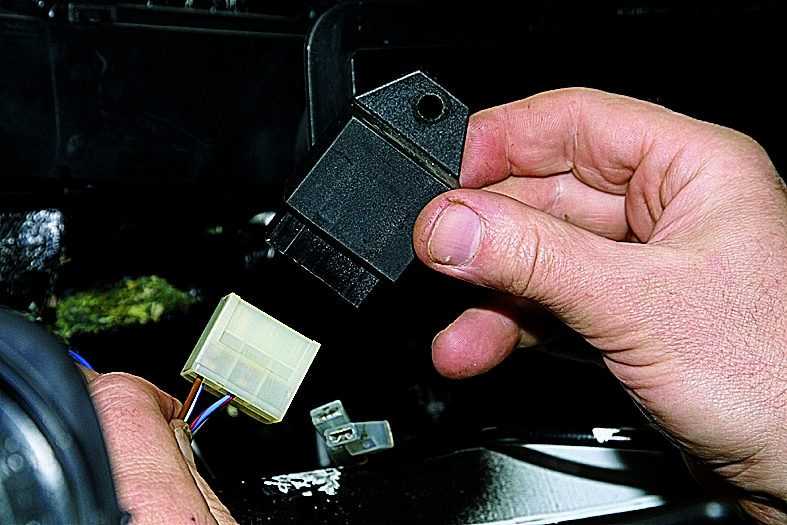

Замена реле зажигания

Реле зажигания не подаётся ремонту. Только замена на новый элемент поможет решить сложившуюся проблему. Стоит реле недорого, так что проблем с покупкой нового устройства возникнуть не должно.

Вот как осуществляется замена:

• АКБ следует обесточить, скинув минусовой вывод;
• Затем открутить саморезы на защитном чехле рулевой колонки, чтобы обеспечить свободный доступ к реле.

Внимание. РЗ расположен бывает снизу от рулевой колонки, под щитком. В некоторых случаях, чтобы добраться до детали, необходимо снять не только кожух колонки, но и саму панель приборов.

Продолжаем:

• Снять кожух;
• Найти колодку с проводами, куда подключается реле;
• Отключить провод РЗ от колодки, установить новый элемент;
• Проверить, как всё работает.

Своевременная забота о своём автомобиле, который сегодня для многих россиян стал инструментом для дополнительного заработка, крайне важна. Трудности запуска могут застать автомобилиста в самый неподходящий момент. Поэтому регулярно проводите профилактические проверки, обезопасьте себя от лишних затрат и нервотрёпки.

А если заглох? — журнал За рулем

LADA

УАЗ

Kia

Hyundai

Renault

Toyota

Volkswagen

Skoda

Nissan

ГАЗ

BMW

Mercedes-Benz

Mitsubishi

Mazda

Ford

Все марки

А ЕСЛИ ЗАГЛОХ?

Впрысковые двигатели на автомобилях ВАЗа сегодня уже не пугают «загадочными неисправностями». Ведь с серьезными отказами владельцы сталкиваются редко, а по некоторым показателям — например, живучести — эти машины превосходят прежние, карбюраторные (ЗР, 2004, № 2).

И все же, что делать тому, у кого машина однажды не завелась или внезапно заглохла на полном ходу, казалось бы, без объективных причин? Во многих случаях для поиска неисправности достаточно простых приборов — мультиметра, пробника. Вдобавок — трехметрового куска провода (фото 1).

Прислушаемся: жужжит ли бензонасос после включения зажигания? Нет? Вот и причина… Здесь полезно знать: электрическая цепь насоса устроена так, что при подаче напряжения на контакт G колодки диагностики насос должен заработать даже при неисправности его реле или цепей до реле. Правда, разъем диагностики на ВАЗ-2110 скрыт от глаз — не просунув голову под руль, не увидишь. Для многих будет более удобно отсоединить кронштейн разъема от панели приборов и повернуть замком вверх (стрелка на фото 2). Взяв провод, соединяем плюс аккумулятора с контактом G (первым слева в нижнем ряду на фото 2). Насос включился? Значит, питание по силовой цепи не поступает — ее придется проверить.

Не работает? Тогда поднимаем заднее сиденье и, отвернув два винта, снимаем лючок. Вот он, насос. Отсоединяем разъем электропитания (фото 3), на серый провод подаем «плюс», а на черный с белой полоской — «минус». Даже напрямую не работает? Значит, беда в нем самом. Вынимаем из бака, но не сразу бежим покупать новый. Рукояткой отвертки наносим несколько ударов по корпусу. Иногда этого достаточно, чтобы заевший ротор начал вращаться как ни в чем не бывало.

Если же насос, получив питание по обходной цепи, заработал, то это вновь подтверждает наши подозрения: непорядок в силовой цепи. Особое внимание участку рядом с насосом — здесь могут быть скрутки проводов, неаккуратно сделанные установщиком противоугонки.

На рисунке показана схема соединений главного реле системы управления двигателем. При повороте ключа зажигания по команде контроллера включается главное реле. Если цепь его питания разорвана (например, сгорела плавкая вставка на фото 4), то электронасос, а с ним еще ряд потребителей работать не могут. Для проверки цепи один щуп тестера (или лампочки-пробника) подключаем к контакту Н диагностического разъема (второй слева в нижнем ряду на фото 5), другой — к «массе». Есть 12 В (горит лампа) — значит, вставка цела. Нет? Вставка сгорела или нарушен контакт провода с клеммой аккумулятора.

В исправности цепей главного реле можно убедиться, проверив, подается ли питание к любому из семи потребителей внизу схемы на рисунке. На машине наиболее доступен клапан продувки адсорбера. Снимаем разъем и, включив зажигание, один щуп тестера (или лампы) подсоединяем к контакту А (розовый с черной полосой провод) колодки жгута, второй — к «массе» (фото 6). Есть напряжение? Силовая цепь и главное реле в порядке.

Если же на контакте А напряжения нет, извлекаем из центральной консоли блок реле и предохранителей системы управления двигателем (фото 7). Внимательно осматриваем. Тут три реле. Главное — в середине.

Положим, внешне все в порядке. Тогда (при выключенном зажигании) проверяем напряжение на контактах 86 и 87 колодки главного реле. Есть? Входные цепи исправны. А что на выходе… Сымитируем включение реле, поставив перемычку между контактами 87 и 30. Не включая зажигание, вновь проверяем напряжение на контакте А колодки жгута клапана адсорбера. Появилось? Значит, неисправно главное реле. Если же нет, неисправна цепь от главного реле до контакта А — нам не повезло с выбором. Надо повторить проверку, выбрав, например, ДМРВ… Впрочем, столь неудачное сочетание неполадок случается редко.

Наконец, если на выходе 30 главного реле напряжение есть, а насос не работает, может понадобиться проверка реле бензонасоса. Расположено оно рядом с главным, позади его. Подход тот же.

Все эти проверки несложны на автомобиле, не отягощенном охранной сигнализацией. Или — пока она исправна. Иначе поиск причин отказа бензонасоса может затянуться, особенно если владелец не знает, где расположены компоненты сигнализации. У более осведомленного козырей в руках больше. Понадобится, так он и реле блокировки легко «обойдет», как мы только что показали. А не захочет долго возиться на обочине, так напрямую насос подключит — и поедет. Но это уже другая песня…

Схема силовой цепи ЭСУД с контроллером Bosch MP7.OH:

1 — аккумуляторная батарея; 2 — замок зажигания; 3 — плавкая вставка; 4 — главное реле; 5 — контроллер.

Набор инструмента: цифровой мультиметр, лампа-пробник, провод длиной 3 м. И все!

Контакт G диагностического разъема.

Разъем бензонасоса.

Плавкая вставка рядом с аккумулятором.

Контакт Н диагностического разъема.

Проверка напряжения на разъеме клапана продувки адсорбера.

Блок реле и предохранителей системы управления двигателем.

А если заглох?

А ЕСЛИ ЗАГЛОХ?

А если заглох?

А если заглох?

А ЕСЛИ ЗАГЛОХ?

А если заглох?

Наше новое видео

Тест ГАЗ Sobol NN с дизелем Cummins ISF 2.8

Mazda вернулась в Россию с элегантным кроссовером (уже в продаже!)

Тест самого необычного, пожалуй, китайского кроссовера в России

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем в Дзен

Новости smi2.ru

Признаки неисправного или неисправного реле зажигания

Kunle Shonaike

Электрическая архитектура современного автомобиля — его спасательный круг. Современные автомобили по своей сути являются электронными объектами, и качество их работы во всех четырех основных системных компонентах (трансмиссия, кузов, шасси и коммуникационный протокол), как и в любом электронном устройстве, зависит от его электрических компонентов: кабелей, реле, и т. д.

Реле зажигания — одно из самых важных электронных реле в современных автомобилях. Обычно он расположен в панели предохранителей и реле под капотом и отвечает за подачу питания на систему зажигания автомобиля и некоторые компоненты топливной системы. Когда ключ поворачивается в положение «включено», реле включается, и питание направляется на компоненты системы зажигания и топливной системы автомобиля, в частности на топливный насос и катушки зажигания. Когда реле выходит из строя или имеет проблемы, это может вызвать серьезные проблемы с работой автомобиля. Обычно неисправное или неисправное реле зажигания вызывает несколько симптомов, которые могут уведомить водителя о потенциальной проблеме.

Автомобиль внезапно глохнет во время работы: Одним из наиболее распространенных признаков неисправности реле зажигания является внезапное глохание автомобиля во время работы. Если реле зажигания закоротит, сгорит или иным образом выйдет из строя во время работы двигателя, оно отключит питание топливного насоса и системы зажигания. Это приведет к немедленной остановке автомобиля из-за отключения подачи топлива и искры. В некоторых случаях неисправного реле автомобиль сможет перезапуститься после того, как реле остынет, но снова заглохнет после перегрева реле.

Автомобиль не заводится: Другим признаком неисправности реле зажигания является отсутствие питания. Если реле выйдет из строя, оно отключит питание топливного насоса и системы зажигания, что приведет к отсутствию питания и, следовательно, невозможности запуска. Вы можете обнаружить, что поворот ключа может включать аксессуары и даже запускать двигатель. Однако автомобиль не заведется из-за того, что на топливную систему и систему зажигания не подается питание. Подобные симптомы также могут быть вызваны множеством других проблем, поэтому рекомендуется провести правильную диагностику, чтобы точно определить, в чем проблема.

Разряженная батарея: Разряженная батарея является еще одним признаком неисправности реле зажигания. Если реле имеет внутреннее короткое замыкание, оно может сохранять подачу питания на систему зажигания и топливную систему, даже если цилиндр зажигания находится в другом положении или ключ извлечен. Это приведет к тому, что топливный насос и компоненты зажигания останутся включенными, постоянно потребляя ток, что в конечном итоге приведет к разрядке аккумулятора. Помимо разрядки аккумулятора, это также может привести к ускоренному износу компонентов, особенно топливного насоса, из-за того, что они включены, но не работают.

Сгоревшее реле: В некоторых случаях реле может перегреться до точки возгорания и плавления. Помимо отключения питания реле зажигания автомобиля и возникновения проблем с производительностью, сгоревшее реле может расплавиться на панели предохранителей. Это может затруднить демонтаж, а в некоторых случаях может даже привести к замене всего блока предохранителей.

Хотя обслуживание реле зажигания обычно не считается плановым техническим обслуживанием, иногда оно может выйти из строя и вызвать серьезные проблемы с автомобилем. Если вы подозреваете, что у вашего реле зажигания может быть проблема, обратитесь к профессиональному технику для проверки автомобиля.

NB: Части этой статьи взяты из Интернета.

Обратная связь

В неисправном двигателе автомобиля, который теряет масло и заливается новое масло, есть ли польза от обслуживания, особенно части замены масла?

Во-вторых, если вы говорите, что нет, могу ли я менять масляный фильтр только через рекомендуемые интервалы и отказаться от замены масла? Пожалуйста, посоветуй мне. Нич

Зависит от того, насколько сильно двигатель теряет масло; это потеря моторного масла из-за утечки или дыма? Хотя вы сказали, что дымит, но если дымит из-за плохого уплотнения штока клапана, вы можете заменить уплотнение, выполнив полный ремонт клапанного механизма или перестроить двигатель, если это происходит из-за изношенных маслосъемных колец и стенок цилиндра.

Да, вы можете заменить только фильтр, если вы используете до четырех литров масла в неделю.

Как вы относитесь к выбору между автомобилями с двигателями V6 и V4 и внедорожниками? Я спрашиваю, потому что большинство людей считают, что покупка автомобиля с двигателем V4 экономит затраты на заправку, в то время как автомобили с двигателем V6 потребляют топливо. Онуоха

Да, они правы. Кроме того, вы должны думать об обслуживании; обслуживать четыре цилиндра дешевле, чем двигатель V6.

Подскажите пожалуйста, в чем может быть проблема с двигателем Kia Sorento 2.4L? Машина не набирает обороты до 3000 об/мин, чек не горит. При сканировании автомобиля были зарегистрированы следующие коды P0222, P0076, P0652, P2110, P2106, P0123, P0453. Пожалуйста, порекомендуйте. Аноним

Кто-то, должно быть, заблокировал или снял контрольную лампочку, потому что со всеми кодами, которые у вас есть, лампочка должна гореть. Ниже приведены толкования кодов. Но основные из них, которые касаются проблем, с которыми вы сталкиваетесь, — это P0222, P2106 и P2110. Ваш техник должен быть в состоянии использовать их для устранения неисправности.

P0076 KIA: Низкий уровень цепи соленоида управления впускным клапаном, банк 1

Электромагнитный клапан управления синхронизацией впускных клапанов активируется импульсными сигналами включения/выключения от блока управления двигателем.

Электромагнитный клапан управления синхронизацией впускных клапанов изменяет количество масла и направление потока через блок управления синхронизацией впускных клапанов или останавливает подачу масла.

Чем длиннее импульс, тем больше угол клапана. Более короткая ширина импульса замедляет угол клапана. Когда ширина импульса включения и выключения становится одинаковой, электромагнитный клапан останавливает подачу масла под давлением, чтобы зафиксировать угол впускного клапана в контрольном положении.

Когда обнаружен код?

Неправильное напряжение поступает на модуль управления двигателем через электромагнитный клапан управления синхронизацией впускных клапанов.

Возможные причины

• Неисправность соленоида управления впускным клапаном, ряд 1
• Жгут проводов цепи электромагнитного клапана управления впускным клапаном, ряд 1, открыт или замкнут
• Цепь соленоида управления впускным клапаном, ряд 1, плохое электрическое соединение

P0123 КИА: Датчик положения дроссельной заслонки/педали «А» — высокий уровень входного сигнала

Датчик положения дроссельной заслонки реагирует на движение педали акселератора. Этот датчик представляет собой своего рода потенциометр, который преобразует положение дроссельной заслонки в выходное напряжение и передает сигнал напряжения в модуль управления двигателем. Кроме того, датчик определяет скорость открытия и закрытия дроссельной заслонки и подает сигнал напряжения в ECM.

Положение дроссельной заслонки в режиме холостого хода определяется ECM, получающим сигнал от датчика положения дроссельной заслонки. Этот датчик контролирует работу двигателя, например, отсечку топлива. С другой стороны, переключатель полностью открытой и закрытой дроссельной заслонки, встроенный в датчик положения дроссельной заслонки, не используется для управления двигателем.

Когда обнаружен код?

Цепь сигнала 1 датчика положения дроссельной заслонки сообщила о высоком напряжении

Возможные причины

• Неисправен датчик положения дроссельной заслонки
• Жгут проводов датчика положения дроссельной заслонки разомкнут или замкнут накоротко
• Цепь датчика положения дроссельной заслонки, плохой электрический контакт

P0222 KIA: TPS/датчик положения педали/цепь переключателя «В», низкий уровень входного сигнала

Электропривод управления дроссельной заслонкой состоит из электродвигателя управления дроссельной заслонкой, датчика положения дроссельной заслонки и т. д. Датчик положения дроссельной заслонки реагирует на движение дроссельной заслонки.

Датчик положения дроссельной заслонки имеет два датчика. Эти датчики представляют собой своего рода потенциометры, которые преобразуют положение дроссельной заслонки в выходное напряжение и передают сигнал напряжения в модуль управления двигателем. Кроме того, эти датчики определяют скорость открытия и закрытия дроссельной заслонки и передают сигналы напряжения в ECM. ECM оценивает текущий угол открытия дроссельной заслонки по этим сигналам и управляет электродвигателем управления дроссельной заслонкой, чтобы обеспечить правильный угол открытия дроссельной заслонки в зависимости от условий движения.

Когда обнаружен код?

Чрезмерно низкое напряжение с датчика положения дроссельной заслонки поступает на блок управления двигателем.

Возможные симптомы

• Горит лампочка двигателя (или лампочка скорого сервисного обслуживания двигателя)
• Нет реакции дроссельной заслонки

Возможные причины

• Неисправен датчик положения дроссельной заслонки
• Жгут проводов датчика положения дроссельной заслонки разомкнут или замкнут накоротко
• Датчик положения дроссельной заслонки, плохой электрический контакт

P0652 KIA: Опорное напряжение датчика ‘B’ цепь низкая

Модуль управления имеет две внутренние опорные шины на пять вольт, называемые опорной на пять вольт 1 и опорной на пять вольт 2 . Каждая эталонная шина обеспечивает 5-вольтовую опорную цепь для более чем одного датчика. Таким образом, неисправность одной опорной цепи на пять вольт повлияет на остальные цепи опорного напряжения на пять вольт, подключенные к опорной шине. Модуль управления отслеживает напряжение на опорных пятивольтовых шинах.

Когда обнаружен код?

Модуль управления двигателем обнаружил, что напряжение опорной цепи датчика на пять вольт ниже ожидаемого

Возможные причины

• Неисправен модуль управления двигателем
• Жгут ECM открыт или замкнут
• Цепь ECM плохое электрическое соединение
• Замыкание датчика на пятивольтовой цепи

P0453 KIA: Высокий вход датчика давления в системе EVAP

Датчик давления в системе управления системой улавливания паров топлива определяет давление в линии продувки. Выходное напряжение датчика, подаваемое на модуль управления двигателем, увеличивается по мере увеличения давления. Датчик давления системы управления EVAP не используется для управления системой двигателя. Он используется только для бортовой диагностики.

Когда обнаружен код?

Чрезмерно высокое напряжение с датчика поступает на блок управления двигателем.

Возможные причины

• Неисправен датчик давления в системе улавливания паров топлива
• Жгут проводов датчика давления в системе улавливания паров топлива открыт или замкнут
• Цепь датчика давления в системе улавливания паров топлива плохое электрическое соединение.

P2106: Система управления приводом дроссельной заслонки — принудительное ограничение мощности

Система управления приводом дроссельной заслонки использует электронику и компоненты автомобиля для расчета и управления положением дроссельной заслонки. Это устраняет необходимость в механическом креплении троса от педали акселератора к корпусу дроссельной заслонки. Эта система также выполняет функции круиз-контроля.

Компоненты системы TAC включают, но не ограничиваются следующим:

— Датчики положения педали акселератора

– Корпус дроссельной заслонки

– Модуль управления силовым агрегатом

Каждый из этих компонентов взаимодействует друг с другом для обеспечения точных расчетов и управления положением дроссельной заслонки.

Корпус дроссельной заслонки в сборе

Корпус дроссельной заслонки для системы управления приводом дроссельной заслонки подобен обычному корпусу дроссельной заслонки за некоторыми исключениями. Единственным исключением является использование двигателя для управления положением дроссельной заслонки вместо механического троса. Другим исключением является датчик положения дроссельной заслонки. Датчик TP установлен в блоке корпуса дроссельной заслонки. Датчик TP представляет собой два отдельных датчика TP в узле корпуса дроссельной заслонки. Для подключения датчиков TP и модуля управления силовой передачей используются две отдельные сигнальные цепи, опорная цепь низкого уровня и опорная цепь на пять вольт. Напряжение сигнала датчика TP 2 увеличивается по мере открытия дроссельной заслонки. Напряжение сигнала датчика TP 1 уменьшается по мере открытия дроссельной заслонки.

Возможные причины

• Неисправность управления приводом дроссельной заслонки
• Жгут проводов управления приводом дроссельной заслонки открыт или замкнут
• Плохое электрическое соединение цепи управления приводом дроссельной заслонки

P2110: Система управления приводом дроссельной заслонки — принудительное ограничение частоты вращения двигателя

Система управления приводом дроссельной заслонки использует электронику и компоненты автомобиля для расчета и управления положением дроссельной заслонки. Это устраняет необходимость в механическом креплении троса от педали акселератора к корпусу дроссельной заслонки. Эта система также выполняет функции круиз-контроля.

Компоненты системы TAC включают, но не ограничиваются следующим:

— Датчики положения педали акселератора

– Корпус дроссельной заслонки

– Модуль управления силовым агрегатом

Каждый из этих компонентов взаимодействует друг с другом для обеспечения точных расчетов и управления положением дроссельной заслонки.

Корпус дроссельной заслонки в сборе

Корпус дроссельной заслонки для системы управления приводом дроссельной заслонки подобен обычному корпусу дроссельной заслонки за некоторыми исключениями. Единственным исключением является использование двигателя для управления положением дроссельной заслонки вместо механического троса. Другим исключением является датчик положения дроссельной заслонки. Датчик TP установлен в блоке корпуса дроссельной заслонки. Датчик TP представляет собой 2 отдельных датчика TP в узле корпуса дроссельной заслонки. Для подключения датчиков TP и модуля управления силовой передачей используются две отдельные цепи сигнала, низкого опорного напряжения и опорного напряжения 5 В. Напряжение сигнала датчика TP 2 увеличивается по мере открытия дроссельной заслонки. Напряжение сигнала датчика TP 1 уменьшается по мере открытия дроссельной заслонки.

Возможные причины

• Неисправность управления приводом дроссельной заслонки
• Жгут проводов управления приводом дроссельной заслонки открыт или замкнут
• Плохое электрическое соединение цепи управления приводом дроссельной заслонки

У меня автомобиль Тойота Королла, 2012 года выпуска, объем 1,8 л.

Недавно он начал показывать «проверьте двигатель» с сигнальными лампами.

Пожалуйста, сообщите мне об этом. Спасибо.

Мой совет — просканировать систему трансмиссии. Результаты покажут или подскажут, что делать.

P0593: Переключатель скорости 2, высокий уровень сигнала

Модуль управления двигателем следит за частотой вращения

Переключатель скорости 2. Контроллер ЭСУД устанавливает код OBDII, когда переключатель скорости 2 не соответствует заводским спецификациям.

Когда обнаружен код?

Модуль ECM обнаружил, что напряжение на переключателе скорости 2 выше минимального диапазона напряжения

Возможные причины

Неисправность переключателя скорости Жгут проводов переключателя скорости разомкнут или замкнут накоротко Цепь переключателя скорости плохое электрическое соединение

P0594: Цепь сервоуправления круиз-контроля/обрыв

Модуль управления двигателем контролирует сервопривод круиз-контроля. ECM устанавливает код OBDII, когда сервопривод круиз-контроля не соответствует заводским спецификациям.

Когда обнаружен код?

Обрыв или короткое замыкание в цепи сервопривода круиз-контроля

Возможные причины

Неисправный серводвигатель Обрыв или короткое замыкание жгута проводов серводвигателя Цепь серводвигателя плохое электрическое соединение

P0595: Низкий уровень сигнала в цепи сервоуправления регулятором скорости

Модуль управления двигателем контролирует сервопривод круиз-контроля. ECM устанавливает код OBDII, когда сервопривод круиз-контроля не соответствует заводским спецификациям.

Когда обнаружен код?

Обрыв или короткое замыкание в цепи сервопривода круиз-контроля

Возможные причины

Неисправный серводвигатель Обрыв или короткое замыкание жгута проводов серводвигателя Цепь серводвигателя плохое электрическое соединение

P0596: Цепь сервоуправления регулятором скорости, высокий уровень сигнала

Модуль управления двигателем контролирует сервопривод круиз-контроля. ECM устанавливает код OBDII, когда сервопривод круиз-контроля не соответствует заводским спецификациям.

Когда обнаружен код?

Обрыв или короткое замыкание в цепи сервопривода круиз-контроля

Возможные причины

Неисправный серводвигатель Обрыв или короткое замыкание жгута проводов серводвигателя Плохое электрическое соединение в цепи серводвигателя.

Авторское право ПУАНСОН.
Все права защищены. Этот материал и другой цифровой контент на этом веб-сайте не могут воспроизводиться, публиковаться, транслироваться, переписываться или распространяться полностью или частично без предварительного письменного разрешения PUNCH.

Контактное лицо: [электронная почта защищена]

Признаки неисправного или неисправного реле зажигания

Признаки неисправного или неисправного реле зажигания | Ваш механик Совет

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость проверки электрооборудования двигателя автомобиля

Место обслуживания

0,00 $

Предварительная, прозрачная цена

Реле зажигания является одним из наиболее важных электронных реле, используемых в современных автомобилях. Обычно он расположен в панели предохранителей и реле под капотом и отвечает за подачу питания на систему зажигания автомобиля и некоторые компоненты топливной системы. Когда ключ поворачивается в положение «включено», реле включается, и питание направляется на компоненты системы зажигания и топливной системы автомобиля, особенно на топливный насос и катушки зажигания. Когда реле выходит из строя или имеет проблемы, это может вызвать серьезные проблемы с работой автомобиля. Обычно неисправное или неисправное реле зажигания вызывает несколько симптомов, которые могут уведомить водителя о потенциальной проблеме.

1. Автомобиль внезапно глохнет во время работы

Одним из наиболее распространенных симптомов неисправности реле зажигания является внезапное глохание автомобиля во время работы. Если реле зажигания закоротит, сгорит или иным образом выйдет из строя во время работы двигателя, оно отключит питание топливного насоса и системы зажигания. Это приведет к немедленной остановке автомобиля из-за отключения подачи топлива и искры. В некоторых случаях неисправного реле автомобиль сможет перезапуститься после того, как реле остынет, только для того, чтобы снова заглохнуть после перегрева реле.

2. Автомобиль не заводится

Другим признаком неисправности реле зажигания является отсутствие питания. Если реле выйдет из строя, оно отключит питание топливного насоса и системы зажигания, что приведет к отсутствию питания и, следовательно, невозможности запуска. Вы можете обнаружить, что поворот ключа может включить аксессуары и даже запустить двигатель, однако автомобиль не заведется из-за того, что питание не подается на топливную систему и систему зажигания. Подобные симптомы также могут быть вызваны множеством других проблем, поэтому рекомендуется провести правильную диагностику, чтобы точно определить, в чем проблема.

3. Разряженная батарея

Разряженная батарея является еще одним признаком неисправности реле зажигания. Если реле имеет внутреннее короткое замыкание, оно может сохранять подачу питания на систему зажигания и топливную систему, даже если цилиндр зажигания находится в другом положении или ключ извлечен. Это приведет к тому, что топливный насос и компоненты зажигания останутся включенными, постоянно потребляя ток, что в конечном итоге приведет к разрядке аккумулятора. Помимо разрядки аккумулятора, это также может привести к ускоренному износу компонентов, особенно топливного насоса, из-за того, что они включены, но не работают.

4. Сгоревшее реле

В некоторых случаях реле может перегреться до точки возгорания и плавления. Помимо отключения питания реле зажигания автомобиля и возникновения проблем с производительностью, сгоревшее реле может расплавиться на панели предохранителей. Это может затруднить демонтаж, а в некоторых случаях может даже привести к замене всего блока предохранителей.

Хотя обслуживание реле зажигания обычно не считается плановым обслуживанием, иногда оно может выйти из строя и вызвать серьезные проблемы с автомобилем. Если вы подозреваете, что у вашего реле зажигания может быть проблема, проверьте автомобиль профессиональным техническим специалистом, например, одним из YourMechanic, чтобы определить, следует ли заменить реле.

---

Следующий шаг

Запланировать проверку электрооборудования двигателя автомобиля

Самая популярная услуга, которую заказывают читатели этой статьи, — проверка электрооборудования двигателя автомобиля. После того, как проблема будет диагностирована, вам будет предоставлена ​​предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЗНАТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

---

система зажигания

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш Условия использования для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

с понедельника по пятницу / с 6:00 до 17:00 по тихоокеанскому стандартному времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отлично

---

Сводка рейтинга

См. Обзоры возле ME

Jesse

17 лет опыта

64 Обзоры

Запрос Jesse

Jesse

17 лет опыта

Запрос Jesse

By Ray

Dodge

. L — Электрооборудование двигателя автомобиля — Сан-Антонио, Техас

Очень информативно

Деннис

Nissan Versa — Автомобиль не заводится — Сан-Антонио, Техас

Вежливый парень. Подробно объяснила каждый шаг и провела меня по результатам осмотра. Обязательно обратимся к его услугам снова.

Chris

22 года опыта

2223 Обзоры

Запрос Крис

Chris

22 года опыта

Запрос Chris

Роберт

Dodge Ram 2500 L6-5.9L Turbo Diesel -Engrance Engine -Emgrical -Engrical -Engrical -Emergrical -Engrical -Emergrical -Engrack -Engrack -Engrance -Engrical -Emergrical -Engrance -Engrical -Emergrical -Engrance -Emgrical. Перрис, Калифорния

Крис приехал рано и быстро решил нашу проблему. Отличный сервис!!

Джилл

Honda Accord — Замена масла — Коста-Меса, Калифорния

Крис отлично поработал, очень хорошо разбирался в моей машине.

John

20 -летний опыт работы

563 Обзоры

Запрос Иоанна

Иоанн

20 лет опыта

Запрос Иоанна

от Dave

Nissan 350Z V6-3. 5L — Электроэлектрический двигатель автомобиля — Orlando, Orlando, Nissan 350Z V6-3,5 л. Флорида

Прямолинейный знающий механик. Определенно рекомендую его. Жду скорейшего окончания ремонта.

Михаил

38 лет опыта

135 отзывов

Запросить Майкла

Майкла

38 лет опыта

Запросить Майкла

Уильяма

Ford E-350 Super Duty V8-5.4L — Электрооборудование двигателя автомобиля — Плацентия, Калифорния

Очень хорошо осведомлены в свое время отлично Тех.

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как долго действует триггер зажигания?

Чтобы завести автомобиль, элементы электрической и топливной системы должны работать вместе. Когда ключ поворачивается, катушка зажигания должна дать искру, которая…

Как заменить реле зажигания глохнет или не заводится, или пропадает питание приборной панели.

Как заменить цилиндр замка зажигания

Цилиндр замка зажигания обычно неисправен, если есть проблема с системой зажигания. Распространенным признаком неисправности является машина, которая не заводится.

Похожие вопросы

Пропуски зажигания в цилиндрах

Иногда отказ катушки зажигания может быть вызван внешними причинами, такими как масло на свечных проводах или свечи со слишком большим зазором. Если катушке приходится работать слишком сильно, чтобы перескочить через зазор, свечи зажигания могут…

Автомобиль не заводится после остановки на заправке

Есть несколько вариантов. У Jeep есть сообщение TSB о неисправном переднем модуле управления, но это также, как правило, сопровождается тем, что дворники не работают, когда не заводится.
