Розеточный электронный таймер TDM ТРЭ-01 SQ1506-0002 — цена, отзывы, характеристики, фото

Розеточный электронный таймер TDM ТРЭ-01 SQ1506-0002 может работать как в суточном, так и недельном режиме. Установка нужного временного интервала осуществляется при помощи кнопок с отображением информации на ЖК-дисплее. Устройство используется для управления электроприборами, обогревателями, домашним и уличным освещением и т.д. Оснащен двумя полезными функциями — «Случайная задержка» и «Обратный отсчет». Имеет 20 ячеек памяти (ON + OFF). Степень защиты — IP20.

Дополнительные технические характеристики:

  • Сохранение настроек при отключении электричества — есть.
  • Сохранение настроек при выключении таймера — есть.
  • Вид в розетку
  • Тип недельный
  • org/PropertyValue»> Потребляемая мощность, Вт 1
  • Серия ТРЭ-01
  • Номинальное напряжение, В 220 (230)
  • Номинальный ток, А 16
  • Степень защиты IP20
  • Max число включений 20
  • Min интервал включений, мин 1
  • Max подключаемая мощность, кВт 3,5
  • org/PropertyValue»> Принцип работы электронный
  • Цвет белый
  • Габариты, мм 47х100х82
  • Вес, кг 0,155
  • Показать еще

Этот товар из подборок

Комплектация *

  • Руководство по эксплуатации;
  • Паспорт;
  • Блистерная упаковка.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,16

Длина, мм: 180
Ширина, мм: 80
Высота, мм: 100

Преимущества

  • Надежный корпус из устойчивого к горению пластика;
  • Шаг установки выдержки времени — 1 мин.
    ;
  • Время работы встроенного аккумулятора — 100 часов;
  • Максимальное значение времени обратного отсчета — 23 часа 59 минут 59 секунд;
  • Работа таймера осуществляется от текущего времени и дня недели;
  • Может использоваться в качестве будильника;
  • Возможность имитировать эффект присутствия при отсутствии хозяина дома;
  • Привлекательная цена;
  • Электрическая/механическая износостойкость — 100 000/10 000 000 циклов В-О;
  • Может обеспечить использование электроприборов в ночное время суток;
  • Диапазон рабочих температур розеточного электронного таймера TDM ТРЭ-01 SQ1506-0002 — от -10 до +40 градусов.

Произведено

  • Россия — родина бренда
  • Китай — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Реле времени 2РВМ, механическое реле

Реле времени 2РВМ
2РВМ предназначено для автоматического управления двумя независимыми электрическими цепями путем замыкания и размыкания этих цепей повторяющимся посуточным программам.

Две независимые программы задаются при помощи установки штифтов в соответствующие резьбовые отверстия программного диска. Программный диск приводит во вращение суточная ось часового механизма.
Реле времени 2РВМ с часовым — работает за счет пружины, которая заводится под действием электромагнита и контакты реле срабатывают только после того, как анкерный механизм отсчитает время, выставленное на шкале, обеспечивает выдержку времени от 0,1 до 20 с, с точностью срабатывания 10 % от уставки (установки).

Работа реле времени 2РВМ

Работа реле времени с замедлителем в виде анкерного механизма происходит в следующем порядке. При подаче напряжения на электромагнит якорь заводит пружину, под действием которой приводится в движение механизм реле. Контакты реле связаны с анкерным механизмом и приходят в движение лишь после того, как анкерный механизм отсчитает определенное время.
Реле также имеет и нерегулируемые, мгновенные контакты, которые связаны с якорем электромагнита. Реле надежно работают при напряжении до 0,85 Uн.
Реле времени крепят к стенке в трех точках в вертикальном положении; допустимое отклонение от вертикали ±10°. Реле предназначено для работы при температуре окружающей среды -20…+50°С и относительной влажности до 80 %.
Подготовка к работе и пуск 2РВМ
Надежно закрепить реле времени, затем сняв крышку, заземлить механизм реле контакт « Земля », подсоединить к контактам «~220 В» к обесточенной сети 220 В.
К контактам реле 2РВМ «I прогр.» и «II прогр.» подключить нагрузку, затем установить необходимую программу путем ввинчивания штифтов в соответствующие резьбовые отверстия программного диска.

Неиспользованные штифты реле завернуть в мягкую бумагу и уложить в углубление в основании корпуса, повернуть программный диск по часовой стрелке вручную, при этом программный должен плавно без заеданий переводить звездочки обеих программ.
Закрыть крышку реле 2РВМ, подать питание на реле, через 10-15 минут отключить питание ~220 В, открыть крышку реле, вращая по часовой стрелке установить диск шкалы минут и программный диск на текущее время по соответствующим указателям, поставить рычаг на кожухе приставного хода в положение «пуск». Закрыть крышку реле — подать питание ~220 В.

Технические характеристики реле времени 2РВМ

Параметры Значения
Напряжение питания ~ 220
Суточный ход
(при температуре окружающего воздуха 20°С )
не более ± 2 мин
Температурный коэффициент изменения суточного хода на 1°С в сутки ± 2 с
Резерв хода при перерывах электропитания 48 ч
Характеристика I программы:
— количество отверстий на внешней окружности программного диска
— цена деления
— минимальная продолжительность команд или пауз

96
15 мин
30 мин
Характеристика II программы:
— количество отверстий на внутренней окружности программного диска
— цена деления
— минимальная продолжительность команд или пауз
— продолжительность цикла программ

72,
20 мин,
40 мин
24 ч
Точность моментов переключения в обеих программах . ± 5 мин
Число контактных пар в каждой программе 1
Контактное давление 0,3…0,5 Н
Максимальный допустимый ток через контакты, AС220В 15А
Максимальный допустимый ток через контакты, ДС12…220В 1,5А
Крепление в трех точках в вертикальном положении
Диапазон рабочих температур от -20…+50°С
Комплект поставки программное реле времени;
штифты для программирования;
винты для присоединения электрических проводов;
паспорт;
техническое описание и инструкция по эксплуатации
Габаритные размеры 160(Ш) x 180(В) x 125(Г) мм
Масса не более 2 кг
Современный аналог реле времени 2РВМ, смотреть замена реле 2РВМ.
Схема подключения реле времени 2РВМ, конструкция
Подробное описание реле 2РВМ , замена реле 1РВМ

10 лучших реле времени — Рейтинг 2021 года (топ с учетом мнения экспертов и отзывов)

Лучшие реле времени — цифровые и механические модели для установки в розетку или электрощит.

Какое реле времени лучше купить

Одним из основных критериев выбора подобной техники является допустимая периодичность работы. Различают суточные и недельные реле времени.

Первый тип отличается более простым устройством и поддерживает небольшое количество циклов для использования в течение 24 часов. Недельные таймеры обладают гибкой регулировкой и объемной памятью. Их можно настроить на ежедневную смену программного режима.

На удобство управления влияет тип реле. Цифровые модели оснащаются ЖК-дисплеями и микропроцессорами – их отличает высокая точность хода и скорость переключения.

Механические используют синхронную или кварцевую технологию привода. Они крайне просты в использовании и стоят дешевле электронных аналогов.

Также следует определить будущие условия эксплуатации и список оборудования в сети. Это поможет вычислить максимальную мощность переменного тока подключаемых приборов. Показатель не должен превышать допустимое для реле значение.

Советуем обратить внимание на указанный класс защиты прибора. Для выбора оптимальной модели важно знать, какие факторы внешней среды будут влиять на устройство, спрогнозировать уровень влажности и температурный режим.

Не все реле времени совместимы с бытовыми электроприборами. Рекомендуем ознакомиться с величиной напряжения устройства перед покупкой. Многие представленные в продаже модели предназначены для работы в цепях, рассчитанных на 12, 42, 127 В и т.д.

Рекомендации:

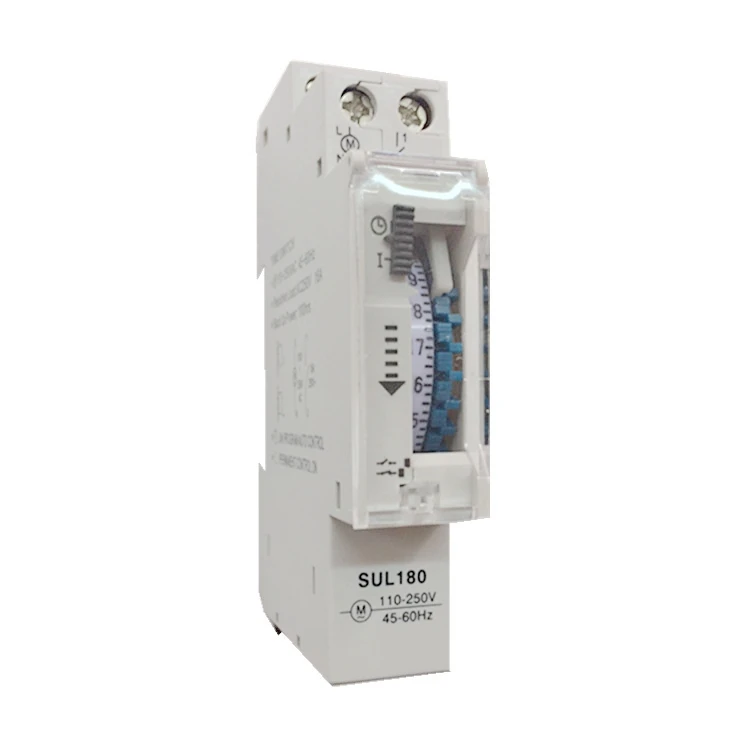

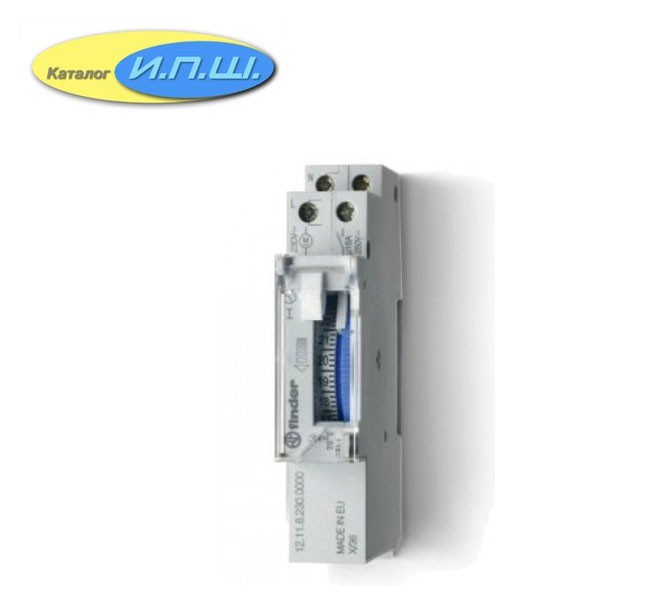

Лучшие реле времени для установки в электрощит

Подобные модели имеют крепления для монтажа на DIN-рейку. Такие реле времени используются при необходимости управления не одним прибором, а целой сетью оборудования, подключенной к распределителю.

Orbis Astro Nova City OB178012

5

★★★★★

оценка редакции

100%

покупателей рекомендуют этот товар

Модель автоматически настраивается в соответствии с текущим географическим положением два раза в сутки.

Сохранение настроек при отключении электричества полностью исключает необходимость регулярного контроля работы реле. Широкий дисплей с функцией подсветки облегчает использование при плохом освещении.

Минимальный интервал включений — 0,01 мин, допустимая к подключению мощность — 3 кВт. Устройство обладает резервным аккумулятором, ресурса которого хватает на 10 лет циклического функционирования. Поддержка Bluetooth дает возможность дистанционного управления.

Достоинства:

  • точность срабатывания;
  • долговечность;
  • удобное управление;
  • автоматическая настройка;
  • низкое энергопотребление.

Недостатки:

Astro Nova City подойдет для работы не только в помещении, но и на улице. Надежный выбор для автоматизации системы освещения, подсветки витрин или рекламных вывесок.



Systemair MicroRex D21 Plus

5

★★★★★

оценка редакции

100%

покупателей рекомендуют этот товар

Модель дает пользователю возможность программирования до 28 режимов работы для включения и отключения приборов.

При необходимости может быть установлен автоматический переход на зимнее или летнее время. Каждая программа защищена от случайного изменения.

Ресурс пружины составляет 6 лет, погрешность срабатывания — не более 1 сек. Функция копирования позволяет перенести установленные настройки цикла на другие дни. На широком монохромном дисплее время и дата отображаются в цифровом формате.

Достоинства:

  • простой монтаж;
  • удобная настройка;
  • долгий срок службы;
  • малые габариты;

Недостатки:

Реле Systemair MicroRex будет полезно при необходимости автоматизации работы большого количества приборов. Подойдет оно для суточного и недельного программирования.



DigiTOP РВ-2н

4.9

★★★★★

оценка редакции

96%

покупателей рекомендуют этот товар

Модель может функционировать согласно суточному или недельному циклу. Пользователю доступно программирование до четырех временных интервалов ежедневно. Благодаря энергонезависимой памяти установленные настройки не сбрасываются при временном отключении питания.

Допустимая подключаемая мощность составляет 2,2 кВт, максимальное количество включений в сутки — 16. Удобству использования реле способствуют полностью цифровое управление, функция отображения текущего времени и 1-минутный интервал между включениями.

Достоинства:

  • сохранение настроек;
  • простое крепление;
  • малые габариты;
  • цифровой дисплей.

Недостатки:

  • сложность первичной настройки.

DigiTOP РВ-2н будет полезен для использования в частном доме или квартире. Отличный выбор для программирования работы вентилятора, отопительного котла или системы освещения.



ABB AT1e

4.8

★★★★★

оценка редакции

88%

покупателей рекомендуют этот товар

На фронтальной панели этого устройства расположен программный диск. С его помощью пользователь может легко настроить работу реле на ближайшие 24 часа. Прочие органы управления также находятся спереди, что дает возможность изменять состояние контакта, не отключая нагрузку.

Номинальное напряжение 230 вольт, габариты — 17,5х90х64 мм. Функциональность устройства позволяет задать до 96 переключений с минимальным интервалом 15 минут.

Модель стабильно работает при температуре от -10 до +50 °C, так что может быть установлена в неотапливаемом или, напротив – слишком жарком помещении.

Достоинства:

  • удобная настройка;
  • большое количество переключений;
  • компактность;
  • термоустойчивость;
  • низкая цена.

Недостатки:

  • высокое энергопотребление.

Реле ABB AT1e предназначено для управления электрическими цепями с повторяющимся суточным циклом. Прекрасное решение для систем искусственного освещения растений, отопления, орошения и др.



Feron TM41

4.7

★★★★★

оценка редакции

85%

покупателей рекомендуют этот товар

Среди основных особенностей модели следует выделить устойчивость к отрицательной температуре и высокий уровень допустимой нагрузки — 3500 Вт. Это дает возможность использовать устройство как в помещении, так и на улице. Работа его программируется на сутки или неделю.

Количество режимов — 8, минимальный интервал включений — 1 минута. После соединения с сетью и определения цикла прибор не требует регулярного контроля. Цифровой дисплей и интуитивно понятная панель управления облегчат настройку реле неопытному владельцу.

Достоинства:

  • термоустойчивость;
  • компактность;
  • простая настройка;
  • автономная работа;
  • низкая цена.

Недостатки:

  • относительно небольшое число режимов.

Feron TM41 станет отличным приобретением для частного дома или дачи. С его помощью можно автоматизировать работу бытовых приборов или системы уличного освещения.



Лучшие розеточные реле времени

Модели подобного типа используются для управления работой бытовых электроприборов. Они подключаются к сети через розетку с напряжением 220 В, обладают компактными габаритами и невысокой стоимостью.

EKF SAT-20p

5

★★★★★

оценка редакции

100%

покупателей рекомендуют этот товар

Корпус модели может быть повернут на 180 градусов для удобного включения в труднодоступную розетку. Защитные шторки предохраняют фазы от загрязнения или механического воздействия, что повышает безопасность использования реле.

Максимальная мощность нагрузки — 3600 Вт, точность отсчета времени — 15 сек/сутки. Встроенный аккумулятор гарантирует сохранение установленных настроек. Удобству использования устройства способствует наличие широкого дисплея и восьми кнопок управления, маркированных кириллицей.

Достоинства:

  • компактность;
  • низкое энергопотребление;
  • простая установка;
  • удобство настройки;
  • программирование на длительный срок.

Недостатки:

EKF SAT-20p подойдет для управления работой бытовыми приборами, освещением, аквариумным оборудованием и пр. Экономичное решение для использования в частном доме или квартире.



Robiton EL-04

4.9

★★★★★

оценка редакции

95%

покупателей рекомендуют этот товар

Модель получила крупный экран с яркой светодиодной подсветкой. Электронный таймер и индикатор подачи электрического тока облегчают использование устройства.

Пользователь может выбрать режим отображения времени и воспользоваться функцией произвольного включения для создания «эффекта присутствия».

Максимальная мощность нагрузки составляет 3600 Вт, временной интервал установки — от 1 минуты. Владельцу доступно до 10 независимых программ функционирования. Обратный отсчет настраивается в диапазоне от 0 до 100 часов.

Достоинства:

  • простая настройка;
  • подсветка дисплея;
  • долгий срок службы.
  • точность срабатывания;
  • морозоустойчивость.

Недостатки:

  • крупные габариты.

Robiton EL-04 может быть использован для обеспечения подсветки аквариумов по расписанию, включения ночника в вечернее время, автоматизации работы кондиционера.



TDM Electric SQ1506-0002 ТРЭ-01

4.9

★★★★★

оценка редакции

94%

покупателей рекомендуют этот товар

Корпус устройства изготовлен из негорючего пластика. Цифровой дисплей и набор кнопок с обозначениями на русском языке обеспечивают удобство программирования режимов.

Реле оснащено аккумулятором, гарантирующим сохранение данных в течение 100 часов после отключения электропитания.

Максимальная мощность нагрузки составляет 3500 Вт, допустимый ток — 16 А. Прибор поддерживает недельный и суточный циклы.

Он стабильно работает при температуре от -10 до +40 °C. К дополнительным возможностям относятся функции задержки времени и обратного отсчета.

Достоинства:

  • удобство управления;
  • встроенный аккумулятор;
  • термоустойчивость;
  • невысокая погрешность;
  • компактность.

Недостатки:

  • сложность первичной настройки.

TDM Electric ТРЭ-01 используется для автоматизации управления бытовыми приборами. С его помощью удобно контролировать работу обогревателя, кондиционера, телевизора и прочей подобной техники.

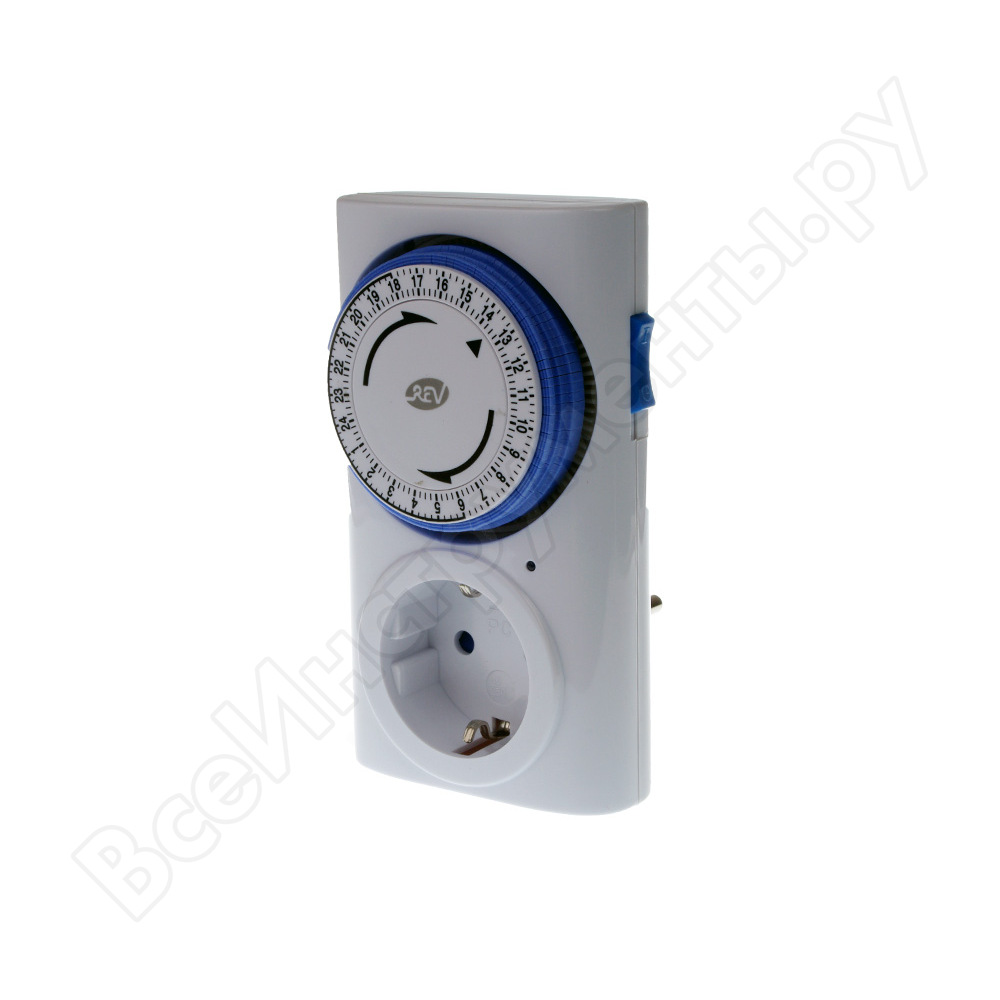

REV 67073 1

4.8

★★★★★

оценка редакции

87%

покупателей рекомендуют этот товар

Реле дает возможность запрограммировать до 16 режимов работы. Настройка производится один раз, цикл повторяется автоматически каждый день до следующего изменения графика. Максимальное количество включений в сутки составляет 10, в неделю — 140.

Встроенный аккумулятор препятствует сбросу настроек после аварийного отключения электроэнергии. Датчик случайных чисел может использоваться для непроизвольного включения и выключения освещения с различной периодичностью. Это обеспечивает видимость присутствия хозяев в доме.

Достоинства:

  • функция обратного отсчета;
  • отображение точного времени;
  • низкий расход энергии;
  • встроенная батарея;
  • малые габариты.

Недостатки:

  • хлипкий корпус.

REV 67073 станет отличным приобретением для дачи. Реле поможет включить систему отопления перед приездом или отпугнуть грабителей во время отсутствия хозяев.



Camelion BND-50/G5A

4.7

★★★★★

оценка редакции

87%

покупателей рекомендуют этот товар

Особенностью модели является наличие кругового механического регулятора. Реле удобно в настройке и отличается невысоким энергопотреблением. Максимальная нагрузка 3500 Вт позволяет подключать к нему ресурсоемкие электроприборы.

Номинальный ток — 16 Ампер, интервал включений можно задавать от 15 минут. Программирование цикла осуществляется на ближайшие 24 часа с момента запуска таймера. Устройство может быть включено до 48 раз в сутки.

Достоинства:

  • компактность;
  • удобство настройки;
  • экономичное потребление энергии;
  • устойчивость к высокой нагрузке;
  • низкая цена.

Недостатки:

  • длительный интервал между включениями.

Camelion BND-50/G5A предназначен для программного управления работой любых бытовых электроприборов. К ним могут относиться музыкальные центры, телевизоры, стиральные машины и обогреватели.



Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

Как настроить механическое реле времени

Механическая

Сердцем таймера является барабан, с установленными на нем рычажками-переключателями. Барабан приводится в действие микродвигателем. Исполнительным устройством служит микропереключатель с одной парой контактов. Большой популярностью пользуются розетки с циклом на 24 часа, их еще называют суточным таймером. Как правило, один час в них разбит на четыре части, по пятнадцать минут.

Как видно на фото, конструкция розетки Feron TM50 довольно примитивная. Настройка такого таймера сводится к установке переключателей на барабане в нужном порядке в определенном временном секторе и принудительной ручной установке действующего времени, путем прокручивания барабана по часовой стрелке, до стрелки указателя. С боку реле установлен переключатель для принудительного включения нагрузки. Попробуем на не большом примере выяснить, как настроить розетку с таймером механическую, модель Feron TM50.

На этой схемограмме время работы насоса фильтра в бассейне распределено на сутки:

  1. С часу ночи до двух питание не подается.
  2. После двух ночи насос включается на пятнадцать минут.
  3. С четырех до пяти он выключен.
  4. В 6.00 на пятнадцать минут фильтр бассейна работает.
  5. После так происходит в девять и двенадцать часов, опять на пятнадцать минут.
  6. В 15.00 пик купающихся включаем насос на тридцать минут.
  7. В шесть и девять вечера заставляем насос работать по тридцать минут.
  8. И завершающий цикл в двенадцать ночи на 15 минут фильтруем воду.

Существует возможность экономить, если правильно настроить розетку с таймером и при этом использовать двухтарифный счетчик электроэнергии.

Согласно настройкам на схеме становится понятно, что потребитель отключается во время пиковых тарифных часов, когда цена на киловатт потребленной энергии составляет полторы цены обычной. С восьми утра и до одиннадцати прибор выключен. Так же и в вечерний пик с восьми и до десяти вечера. Все остальное время розетка с таймером держит потребителя включенным.

Более подробно узнать о том, как настроить механическую розетку с таймером, вы можете на видео ниже:

Еще одна популярная модель от фирмы Feron — TM32. Особенности настройки этой розетки также рассмотрены в видео обзоре:

Электронная

На примере модели ТМ24 рассмотрим, как настроить электронную розетку с таймером.

При первом включении необходимо оставить устройство на 12-14 часов в розетке для зарядки встроенной батареи.

Функции кнопок:

В данном программаторе имеется возможность настройки двадцати программ включения и выключения.

Как видно из схемы — пункт 1, имеется возможность установки программы с понедельника до воскресенья. То есть в одно время включилось и выключилось. Настройка отдельных программ по дням недели со 2-го до 8-го пункта. Комбинация программы по рабочим дням с понедельника по пятницу п. 9 или только на выходные (субботу и воскресенье) п.10. На шесть дней в неделю пункт 11. Через день понедельник, среда, пятница п. 12. Вторник, четверг, суббота п. 13. Три дня подряд пункт 14 и 15.

Чтобы начать пользоваться розеткой, необходимо сперва настроить текущее время. В течение 5 секунд необходимо удерживать SET, пока не замигает день недели. Кнопками RIGHT или LEFT устанавливаем нужный день. Повторное нажатие и удержание на SET переводит нас на установку часов. С помощью RIGHT или LEFT устанавливаем нужное время. Эту же процедуру повторяем для установки минут.

Теперь можно приступить к настройке программы. Сделать это можно следующим образом:

  • Нажать и удерживать RIGHT, пока не появится „1_ON“, это первый таймер.
  • После этого нажмите и удерживайте SET до тех пор, пока не замигает дни недели, кнопками RIGHT или LEFT выбираем нужный день или комбинацию дней.
  • Далее с помощью SET выбираем часы и RIGHT или LEFT нужное значение, и так далее с минутами.
  • Затем повторяем операцию с удержанием RIGHT, до появления значения „OFF_1“.
  • Повторяем настройку аналогично пункту выше, устанавливаем день, час и минуты.
  • Чтобы выйти из режима программирования необходимо нажать CLK.

Нажмите кнопку MANUAL для сброса текущих настроек программы, чтобы задать новые параметры. Для принудительного включения или отключения таймера есть функция «MANUAL», которая имеет три режима: «MANUAL-OFF», « MANUAL-ON», «MANUAL-AUTO». В режиме OFF таймер не выполняет программ и находится в состоянии выключено. В режиме ON устройство находится в принудительном положении включено, а в режиме AUTO происходит выполнение программ.

Для имитации присутствия человека на розетке есть интересная кнопка RND. Эта функция с плавающим опережением таймера, которое произвольно варьируется от двух минут до получаса. Отработка временного интервала происходит с учетом опережения. Включение электроприборов не привязано жестко к определенной минуте, что может поставить в замешательство воров, пытающихся выяснить дома люди или нет.

Инструкция по установке параметров электронной розетки предоставлена на видео ниже:

Настройка остальных розеток с таймером ничем не отличается от алгоритма установки, описанного нами в примере, и не должно вызывать трудностей. Не забывайте переводить часы на зимнее и летнее время для более корректной работы устройства.

Надеемся, наша инструкция была для вас понятной и полезной. Теперь вы знаете, как настроить розетку с таймером механического и электронного типа!

Будет интересно прочитать:

Как на производствах, так и в быту часто возникает необходимость автоматического включения и выключения электроприборов в заданное время. Для этого используют механические или электронные таймер розетки. Каждая модель имеет свои преимущества и способы установки.

Инструкция по настройке механической таймер розетки

В розетках с таймером механического типа есть циферблат, с помощью которого можно задать несколько рабочих периодов. Настройка таких устройств осуществляется таким образом:

  • при помощи вращающегося колесика на розетке выставить фактическое время;
  • нажать на цифровые сегменты напротив цифр, выставив период включения прибора;
  • привести в действие розетку и подключить к ней необходимое устройство;
  • программирование отключения розетки проводится аналогичным методом.

В механических розетках с таймером колесико нужно вращать только по часовой стрелке, иначе механизм может выйти из строя. Это обусловлено тем, что в ходовую контракцию встроен ограничитель.

Как настроить розетку с таймером feron

Такие розетки имеют на передней панели шкалу времени, клавиши для программирования и стрелку указатель времени. Установка необходимого рабочего периода проводится не более чем на двадцать четыре часа.

Настройка проводится таким образом:

  1. По краям вращающегося диска отмечено время в суточном формате. Между каждым цифровым обозначением есть деление в пятнадцать минут. Поворачивая диск по часовой стрелке, в первую очередь устанавливается текущее время.
  2. Вокруг циферблата находятся небольшие сегменты. Они могут быть синего или черного цвета. Каждый сектор вмещает пятнадцать минут. Нажатием на необходимый сегмент можно легко установить таймер.
  3. Механическая таймер розетка включается в сеть после проведения необходимых установок. После этого в разъем подключается необходимый электроприбор.

На передней панели розетки находится шкала времени, клавиши для программирования и стрелка указатель

Таймер функционирует только если устройство, которое будет контролироваться включено.

Настраиваем электронную розетку с таймером

Розетки с электронным таймером бывают недельные и суточные. В отличие от механических разъемов настроить их не так легко. Такие устройства включают в себя систему настройки не только текущего времени, а и дня недели. Также электронные розетки имеют предустановку на сто сорок рабочих циклов.

Настройка таких разъемов электрических сетей с таймеров проводится таким способом:

  • включить устройство в сеть для подзарядки аккумулятора;
  • на включенной розетке обозначить фактический день недели и время;
  • задать период включения и выключения с помощью системы программирования;
  • после настройки следует нажать клавишу «Time» чтобы на дисплее обозначилось заданное текущее время;
  • подключить розетку к сети и подсоединить к ней прибор.

При установке следует следить, чтобы не произошла накладка указанных программ друг на друга.

Как настроить розетку с таймером clear

Такая розетка имеет десять программ включения и выключения устройства, режимный выбор, дисплей с секундами и шестнадцать возможных комбинаций дней недели. Также в устройстве есть функция перевода времени на летний период и возможность выбора режимов времени – двенадцати часового или двадцати четырех часового.
Перед настройкой такой розетки с электронным таймером проводится двенадцатичасовая подзарядка аккумулятора. Для этого необходимо разъем подсоединить к сети.

После этого учащаются ранее установленные программы нажатием на кнопку с обозначением «Master clear». Кнопка производится в действие с помощью острого предмета – булавки, карандаша или пишущей части ручки. Только после этого можно осуществлять программирование электронного изделия.

Программирование состоит из таких этапов:

  1. Нажать и не отпускать кнопку «Clock» пока одновременно будет выставляться текущее время и день недели. Минуты устанавливаются клавишей «Min», часы – «Hour», а дни с помощью кнопки «Week».
  2. Один раз нажать на клавишу «Timer» и выставить время включения. В это время на экране появится надпись «On1». Далее можно выставлять таймер на выключение розетки. Установка даты проводится теми же клавишами – «Min», «Week» и «Hour». После настройки еще раз нажимается указатель «Timer».
  3. С помощью таких действий можно настроить параллельные задачи. Просмотреть весь список действий можно кнопкой «Timer», которую следует несколько секунд удерживать в нажатом виде.
  4. По окончании настроек клавишей «Clock» таймер переводится в рабочий строй.
    В режиме «Manual on» розетка работает в обычном режиме без программирования. «Manual off» – это функция отключения прибора. Выполнять установку таймера можно только в режиме «Auto».

Электронные розетки позволяют настраивать не только текущее время, но и дни недели

Также розетка с таймером clear имеет плавающее выключение. Функция запускается клавишей «RANDOM», и такая же надпись появляется на дисплее что означает активацию программы. В такой позиции все настройки осуществляются с опережением от десяти до тридцати двух минут между восемнадцатью и шести часами. Отменить плавающую функцию можно нажав опять кнопку «RANDOM». При настройке программ такая установка работать не задается.

Для перевода с двадцати четырех часового режима в двенадцати часовой и наоборот нужно нажать два обозначения одновременно – «CLOCK» и «TIMER».

Сразу обозначив клавиши «ON/AUTO/OFF» и «CLOCK» можно перевести часы в летнее время. При этом на экране появится обозначение «S». Чтобы вернуть значение обратно на зимний период следует снова нажать те же самые клавиши одновременно.
Запрещается к сети подключать электрические приборы при нагрузке свыше шестнадцать ампер. Не рекомендуется присоединять к розеткам с таймером нагревательные приборы, а особо – оставлять их без присмотра.

Плюсы и минусы электронных и механических розеток с таймером

При покупке таймер розетки возникает вопрос, какую лучше приобрести механическую или электронную. Основными достоинствами первой считается невысокая стоимость изделия и простота использования. Но во втором варианте больше рабочих функций.

Подобрать хорошую розетку с установкой времени включения и отключения можно просмотрев все достоинства механического и электронного разъема.

Розетка с механическим таймеромРозетка с электронным таймером
Быстрота настроек и смены программНаличие десяти таймеров в одном устройстве
Легкость управления
Сравнительно низкая стоимостьМожно задать программу на каждый день недели
Отсутствие шума при работе таймера
Может работать розетка по таймеру, как в автоматическом режиме, так и без него
Точное соблюдение заданного периода включения и выключения
Наличие различных дополнительных функций
Розетка с механическим таймеромРозетка с электронным таймером
При отсутствии подачи электроэнергии настройки сбиваютсяДостаточно сложное программирование таймера
При пониженном или повышенном напряжении могут возникать сбои в часовом циферблатеУстройство плохо реагирует на индуктивную нагрузку – блоки питания или дневные лампы
Достаточно большие габариты изделия
Нет встроенного аккумулятора
При работе создают шум — тиканье

Электронные модели с аккумуляторной батареей способны работать независимо от электроснабжения. Некоторые приборы могут продолжать функционировать с указанными ранее настройками более четырех дней.

Усовершенствованные электронные розетки имеют дополнительную возможность – имитация наличия в доме жильцов. Более дорогие изделия имеют программную установку с настройкой на два года.

Механические таймер розетки способны работать без программирования. У таких устройств есть клавиша, которая блокирует таймер и переводит разъем в обычный режим. Такой прибор нужно просто включить, задать рабочее время на сутки, не прибегая к дополнительным установкам.

Приобретая таймер розетку, следует обратить внимание не только все технические характеристики и функции настройки, прописанные в паспорте. Основными критериями выбора являются расширенный диапазон программирования, длительность эксплуатации, нагрузочная способность и точность работы прибора. Правильная настройка поможет полностью автоматизировать рабочий процесс электроприборов в доме.

Механическая

Сердцем таймера является барабан, с установленными на нем рычажками-переключателями. Барабан приводится в действие микродвигателем. Исполнительным устройством служит микропереключатель с одной парой контактов. Большой популярностью пользуются розетки с циклом на 24 часа, их еще называют суточным таймером. Как правило, один час в них разбит на четыре части, по пятнадцать минут.

Как видно на фото, конструкция розетки Feron TM50 довольно примитивная. Настройка такого таймера сводится к установке переключателей на барабане в нужном порядке в определенном временном секторе и принудительной ручной установке действующего времени, путем прокручивания барабана по часовой стрелке, до стрелки указателя. С боку реле установлен переключатель для принудительного включения нагрузки. Попробуем на не большом примере выяснить, как настроить розетку с таймером механическую, модель Feron TM50.

На этой схемограмме время работы насоса фильтра в бассейне распределено на сутки:

  1. С часу ночи до двух питание не подается.
  2. После двух ночи насос включается на пятнадцать минут.
  3. С четырех до пяти он выключен.
  4. В 6.00 на пятнадцать минут фильтр бассейна работает.
  5. После так происходит в девять и двенадцать часов, опять на пятнадцать минут.
  6. В 15.00 пик купающихся включаем насос на тридцать минут.
  7. В шесть и девять вечера заставляем насос работать по тридцать минут.
  8. И завершающий цикл в двенадцать ночи на 15 минут фильтруем воду.

Существует возможность экономить, если правильно настроить розетку с таймером и при этом использовать двухтарифный счетчик электроэнергии.

Согласно настройкам на схеме становится понятно, что потребитель отключается во время пиковых тарифных часов, когда цена на киловатт потребленной энергии составляет полторы цены обычной. С восьми утра и до одиннадцати прибор выключен. Так же и в вечерний пик с восьми и до десяти вечера. Все остальное время розетка с таймером держит потребителя включенным.

Более подробно узнать о том, как настроить механическую розетку с таймером, вы можете на видео ниже:

Еще одна популярная модель от фирмы Feron — TM32. Особенности настройки этой розетки также рассмотрены в видео обзоре:

Электронная

На примере модели ТМ24 рассмотрим, как настроить электронную розетку с таймером.

При первом включении необходимо оставить устройство на 12-14 часов в розетке для зарядки встроенной батареи.

Функции кнопок:

В данном программаторе имеется возможность настройки двадцати программ включения и выключения.

Как видно из схемы — пункт 1, имеется возможность установки программы с понедельника до воскресенья. То есть в одно время включилось и выключилось. Настройка отдельных программ по дням недели со 2-го до 8-го пункта. Комбинация программы по рабочим дням с понедельника по пятницу п. 9 или только на выходные (субботу и воскресенье) п.10. На шесть дней в неделю пункт 11. Через день понедельник, среда, пятница п. 12. Вторник, четверг, суббота п. 13. Три дня подряд пункт 14 и 15.

Чтобы начать пользоваться розеткой, необходимо сперва настроить текущее время. В течение 5 секунд необходимо удерживать SET, пока не замигает день недели. Кнопками RIGHT или LEFT устанавливаем нужный день. Повторное нажатие и удержание на SET переводит нас на установку часов. С помощью RIGHT или LEFT устанавливаем нужное время. Эту же процедуру повторяем для установки минут.

Теперь можно приступить к настройке программы. Сделать это можно следующим образом:

  • Нажать и удерживать RIGHT, пока не появится „1_ON“, это первый таймер.
  • После этого нажмите и удерживайте SET до тех пор, пока не замигает дни недели, кнопками RIGHT или LEFT выбираем нужный день или комбинацию дней.
  • Далее с помощью SET выбираем часы и RIGHT или LEFT нужное значение, и так далее с минутами.
  • Затем повторяем операцию с удержанием RIGHT, до появления значения „OFF_1“.
  • Повторяем настройку аналогично пункту выше, устанавливаем день, час и минуты.
  • Чтобы выйти из режима программирования необходимо нажать CLK.

Нажмите кнопку MANUAL для сброса текущих настроек программы, чтобы задать новые параметры. Для принудительного включения или отключения таймера есть функция «MANUAL», которая имеет три режима: «MANUAL-OFF», « MANUAL-ON», «MANUAL-AUTO». В режиме OFF таймер не выполняет программ и находится в состоянии выключено. В режиме ON устройство находится в принудительном положении включено, а в режиме AUTO происходит выполнение программ.

Для имитации присутствия человека на розетке есть интересная кнопка RND. Эта функция с плавающим опережением таймера, которое произвольно варьируется от двух минут до получаса. Отработка временного интервала происходит с учетом опережения. Включение электроприборов не привязано жестко к определенной минуте, что может поставить в замешательство воров, пытающихся выяснить дома люди или нет.

Инструкция по установке параметров электронной розетки предоставлена на видео ниже:

Настройка остальных розеток с таймером ничем не отличается от алгоритма установки, описанного нами в примере, и не должно вызывать трудностей. Не забывайте переводить часы на зимнее и летнее время для более корректной работы устройства.

Надеемся, наша инструкция была для вас понятной и полезной. Теперь вы знаете, как настроить розетку с таймером механического и электронного типа!

Будет интересно прочитать:

инструкция по подключению и эксплуатации

У каждого настоящего хозяина всегда есть желание систематизировать домашние процессы и облегчить хлопоты по дому или саду современной автоматикой. Чудо-розетки помогут в этом всем, желающим экономить деньги и систематизировать работу некоторых бытовых устройств.

Назначение

Розетка с таймером — практичный и уже доступный способ автоматизации вашей квартиры. Далеко не все пока что могут установить систему «Умный дом», а этот механизм может здорово помочь в управлении устройствами по выбранному распорядку.

Такие гаджеты используются для включения и выключения освещения или каких-либо гаджетов. Они могут быть механическими и электронными и способны программироваться на часы, дни и даже недели вперед. Все что требуется от вас — это выставить необходимые параметры на панели.

Правила эксплуатации

Область применения этих нехитрых устройств очень широка: умного помощника можно эксплуатировать дома или на даче для отпугивания воров и создания миража присутствия жильцов, установив соответствующую функцию. Она выручит с утренним и вечерним поливом любимой лужайки, избавив тем самым хозяев от необходимости раннего пробуждения. А для помещений с животными, в которых установлены электрические поилки и есть необходимость периодического включения света, они просто бесценны.

Розетка позволяет решить несколько задач одновременно:

  • Управлять электрическими приборами (мультиварка, стиральная машина, тепловентилятор и прочее).
  • Подогревать и подсвечивать помещения с животными, аквариумы, включать и отключать свет.
  • Автоматизировать полив и вентиляцию.
  • Значительно сэкономить на коммунальных платежах, сокращая потребление электроэнергии.

Особенности механического таймера

Метод коммутации в электрических и механических таймерах для розеток одинаковый. Различие заключается лишь в управлении. В первом типе это процессор, а во втором, прибор, обеспечивающий постоянное вращение, совершающее размыкание и замыкание контактов.

Отличительные черты

Что отличает розетку с механическим таймером:

  • Наличие стандартной розетки для электроприборов.
  • Переключатель режимов Включено/Выключено.
  • Временная шкала.
  • Клавиши для программирования.
  • Штепсель.
  • Указатель времени.

Устройство практически бесшумно, работа осуществляется благодаря импульсному электродвигателю. Около полувека назад такой механизм был идентичен часовому.

Иснтрукция по подключению

Внутри гаджеты разных производителей очень похожи друг на друга. В оболочке совмещены разъем для штепселя (как правило, один) и сам таймер в виде вращающегося диска с делениями. По внешнему краю оболочки расположены специализированные кнопки.

Первая кнопка переключает режим непрерывной подачи электроэнергии и регулируемый. Она располагается сбоку и в некоторых моделях оснащена световым индикатором.

Инструкция по применению:

  1. Установите переключатель в режим «Непрерывная работа».
  2. Вращая диск, выставите текущее время (соответствующая ему отметка должна совпасть с неподвижной меткой).
  3. Погрузите или поднимите контакты на внешнем крае диска, чтобы установить этапы включения и выключения (Обратите внимание, эти этапы должны совпасть с желаемым временем коммутации).
  4. Вставьте вилку шнура подключаемого устройства в разъем таймера.
  5. Подключите все к сети.
  6. Переключите работу таймера из «Непрерывной работы» в «Регулируемый».

Важно! Такая «умная» розетка работает только тогда, когда в нее подключен прибор, а установленный режим будет неукоснительно выполняться вплоть до отключения ее от электропитания.

Плюсы и минусы чудо-розетки

Большим недостатком розеток с механическим таймером является то, что они напрямую зависят от подачи электроэнергии. От скачков напряжения все настройки могут попросту сбиться. Также к минусам можно отнести то, что программировать такую розетку можно только на одни сутки, на больший период невозможно, в розетках с электронным таймером эти возможности расширены до недели и даже месяца.

Удивительно, но несомненным достоинством этого приспособления также является его зависимость от внешнего питания, в отличие от своего электронного собрата, он выполнит свою задачу после восстановления подачи электроэнергии. Цена такого таймера — бесспорное преимущество, в сравнении с более дорогостоящими электронными розетками.

Оба типа розеток с таймером могут быть как стационарными так в виде отдельного устройства (переходник с вилкой, который, в свою очередь, вставляется в розетку). Любой из видов — удобное, практичное и безопасное приобретение.

Отзывы пользователей

Работаю медсестрой и всегда боялась ограбления, уходя на сутки. Купила розетку с таймером, и теперь, даже когда меня нет, свет самостоятельно включается и выключается в квартире. Мне стало намного спокойнее благодаря этому маленькому помощнику.

Светлана

Установил суточный таймер в коровник и на полив теплицы около года назад. Не понимаю, как раньше жил без этого. Экономит кучу моего времени, да и счета стали приходить на значительно меньшую сумму, так как эта умная штука никогда не забудет выключить свет, в отличие от уставшего фермера.

Михаил

TIMER.COM.UA — Как выбрать таймер – реле времени?

Как выбрать таймер – реле времени?

­­­­­­­­­­­­­Если Вы решили купить таймер – реле времени, но не знаете, какую модель из всего разнообразия выбрать, тогда эта статья для Вас.

При покупке таймера – реле времени главным критерием выбора для многих потребителей является цена, однако, для того, чтобы сделать правильный выбор в первую очередь необходимо учесть технические характеристики таймеров, а также соответствие их тем задачам контроля времени работы электрооборудования, которые планируются решать.

Для того, чтобы сделать оптимальный выбор таймера, необходимо ответить на ряд вопросов:

   I. С какой периодичностью должен работать таймер — реле времени, а также, какое количество программ и функций он должен выполнять?
   II. Какой тип таймера — реле времени выбрать – электронный (цифровой) или электромеханический (механический)?
   III. Как будет устанавливаться таймер – реле времени: включаться в розетку или монтироваться в электрощит на DIN рейку?
   IV. Какие условия эксплуатации и технические характеристики должны быть у таймера – реле времени?



   I. С какой периодичностью должен работать таймер — реле времени, а также, какое количество программ и функций он должен выполнять?

1.     Если необходимо, чтобы каждые сутки в одно и то же время выполнялась одинаковая последовательность включений — выключений электрооборудования, тогда вам необходим «Суточный» таймер. Чтобы настроить суточный таймер,  необходимо установить текущее время и программу, или последовательность программ по которым будет происходить включения или отключения оборудования. С помощью суточного таймера можно управлять временем работы самых разных бытовых и промышленных электроприборов, например ламп освещения, насосов, обогревателей и т.д.

2.     Если время работы электрооборудования  должно зависеть от дня недели, тогда используется «Недельный» таймер, при настройке которого, кроме текущего  времени, устанавливается дата и день недели. «Недельные» таймеры в зависимости от модели могут отличаться количеством ячеек памяти для ввода программ и наличием дополнительных функций. Если задать недельному таймеру одну и ту же программу на каждый день, то он будет выполнять функции аналогично «Суточному».

3.     Для синхронизации включения – выключения  в соответствии с дневными и недельными циклами восхода и захода солнца, применяется «Астрономический» таймер. «Астрономический» таймер, позволяет учесть длительность светового дня в разное время года для включения уличного освещения, рекламы, витрин и т.д.

4.     Если нужно включить или выключить устройство по истечении определенного интервала времени, без привязки к текущему времени, – эта возможность реализуется с помощью «Таймера обратного отсчета времени» или дополнительной программируемой функции, встроенной в некоторых моделях недельных таймеров.

5.     Для создания «эффекта присутствия», когда необходимо включать — выключать электрооборудование в случайном порядке, используют встроенную в некоторые модели таймеров программу «RND» случайного включения – выключения.



Существует ряд универсальных таймеров, которые совмещают возможность использования большого количества  вышеперечисленных программ и функций, однако такие устройства сложнее в настройке, программировании, монтаже, а также обычно имеют более высокую цену, поэтому при выборе таймера не следует гнаться за количеством функций и программ, а определить, какие из них необходимы именно для Вас.



   II. Какой тип таймера — реле времени выбрать – электронный (цифровой) или электромеханический (механический)?

1.     Электронный таймер – реле времени состоит из микропроцессора, блока питания, ЖК-дисплея, реле, кнопок программирования, блока контактов, жидкокристаллического индикатора и батареи или резервного аккумулятора. Управление временем включения и отключения обеспечивается микропроцессором таймера. Программирование таймера происходит при помощи расположенных на лицевой панели кнопок. Основными преимуществами электронных (цифровых) таймеров является  точность хода ? ±1 сек/24 час и малое время переключения – до 1 минуты.

2.     Таймер электромеханический (механический)– это устройство, в котором механизм отсчета времени приводится в движение с помощью синхронного или кварцевого электромеханического привода. Синхронный привод обеспечивает ход часов с точностью частоты электросети. Кварцевая система привода обеспечивает ход таймера с высокой точностью, а наличие дополнительной батареи или резервного аккумулятора, позволяет сохранять установленные настройки таймера после выключения его из сети.

По сравнению с электронными таймерами, у электромеханических таймеров точность хода ниже, а минимальный интервал переключения выше и обычно составляет 15 минут, чего вполне достаточно для решения большинства задач домашней автоматизации. К преимуществам механических таймеров можно отнести простоту настройки и программирования.

Текущее время в механических таймерах устанавливается с помощью вращения круглого колеса, на котором нанесены цифры, как на циферблате часов. Настройка параметров времени включения/выключения, подключенного к таймеру оборудования, осуществляется вручную, с помощью расположенных по кругу на лицевой панели выдвижных рычажков-сегментов, каждый из которых соответствует определенному интервалу времени.



   III. Как будет устанавливаться таймер – реле времени: включаться в розетку или монтироваться в электрощит на DIN рейку?

1.     Если с помощью таймера необходимо управлять работой бытовых электроприборов, которые подключаются к электросети через розетку 220 Вольт, то лучше для этих целей использовать обычный розеточный таймер – реле времени.

Преимуществом использования розеточного таймера является компактность, мобильность, простая быстрая установка и настройка, без необходимости использования дополнительных соединительных проводов. К розеточным таймерам — реле времени можно подключать любую электроаппаратуру, которая имеет вилку для подключения к сети переменного тока 220 Вольт.

2.     Если с помощью таймера необходимо управлять не одним устройством, а целой электросетью подключенной через распределительный электрощит, то удобно будет использовать таймер, предназначенный для монтажа на DIN рейку.

   IV. Какие условия эксплуатации и технические характеристики должны быть у таймера – реле времени?

1.     Максимальная мощность переменного тока подключаемого оборудования.

Необходимо, чтобы мощность переменного тока подключаемого к таймеру оборудования была не выше, чем максимально допустимая мощность таймера. Обычно параметры мощности можно посмотреть в технической документации, которая идет вместе с оборудованием, или на этикетке, расположенной на его корпусе.

2.     Степень защиты IP

Нужно определить, где будет установлен таймер – реле времени, и какие факторы внешней среды будут воздействовать на него. Необходимо знать, в какой степени на таймер будет попадать вода или ее брызги, а также возможность воздействия посторонних предметов и пыли. Все эти характеристики описываются  IP (Ingress Protection Rating) — системой классификации степеней защиты оболочки электрооборудования.

   1. Необходимо определить, какая влажность, а также температурный режим будет в месте установки таймера и подобрать  таймер таким образом, чтобы его характеристики соответствовали этим условиям эксплуатации.

Реле времени с задержкой на включение или выключение

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Реле времени PCU-501 0,1с. -11мин., 9-24В АС/DC, 24-264В AC/DC, 8А, 2NO/NC, 3 функции
Артикул: EA02.001.021
Многофункциональное реле времени PCU-501, 9-24В AC/DC, 24-264В AC/DC, 0,1 сек.-11 мин., 8А

Евроавтоматика F&F

подробнее »

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Реле таймера: механические

(КТД) ТОЛ

Vintage Time-O-Lite механический таймер. Вход сетевого шнура 115 В переменного тока. Двухконтактная розетка переменного тока. Ручная установка стрелки от 1 до 60 секунд. Питание подается на розетку до тех пор, пока не будет достигнуто заданное время, после которого питание будет отключено. 5 дюймов x 5 дюймов x 4 дюйма в глубину.

95 $ за штуку

(КТД) AEW-5

Eagle Signal Кулачковый таймер «Дифференциальный переключатель».6 минут. Один вал приводится в движение одним двигателем. Каждый из 7 переключателей SPDT имеет кулачок с фиксатором на 180 °, который активирует каждый переключатель в 50% случаев в течение 6-минутного вращения. Каждый кулачок можно установить в любой точке вала. Двигатель таймера 120 В переменного тока при 60 Гц. 10 ампер при 125 В / 5 ампер при 230 В. 3-1 / 2 дюйма (Ш) x 3 дюйма (В) x 9-1 / 4 дюйма (Д).

250 долларов США за штуку

(MIS) TN811C

Intermatic лампа и приборный таймер. 24 часа. 15 амп. До 24 периодов включения и 24 периода выключения.Новый, ракушка.

15 — 12 долларов (3+)

(КТД) 440П-60С

Конрак Корп. . реле таймера. Моторный привод. Контакты: SPST, N.C., DPST, N.O., 2 амп. Задержка времени = 0-60 секунд, двигатель 115 В переменного тока, 45/65 Гц. Герметичный корпус. Три монтажных шпильки. Восемь крючков под пайку, герметичные. 3,65 x 3,82 x 3,39 дюйма в высоту. NSN: 5945-00-615-7496.

85 $ за штуку

(КТД) М6446

А.W. Hayden Company реле времени с приводом от двигателя. Изготовлен в 1982 году. Напряжение двигателя 26 В постоянного тока, напряжение сцепления 26 В постоянного тока. S1 : 25 секунд, S2 : 5 секунд. Четыре монтажных шпильки, пять петель под пайку. Герметично запечатан. Клеммы закрытые стеклом. Общий стеклоочиститель главного переключателя SPDT задерживается на 25 секунд. Как только стеклоочиститель включает главный выключатель, это происходит через 5 секунд. Рейтинг контактов неизвестен. Размеры : 2-1 / 4 дюйма x 3-1 / 2 дюйма x 4-1 / 2 дюйма в высоту. NSN: 5945-00-502-4126.

125 $ за штуку

(КТД) М11419

А.W. Hayden реле с регулируемой выдержкой времени. 15 — 90 секунд. Двигатель таймера 115 В, 60 Гц. 3 внутренних микровыключателя SPDT, один из которых используется в качестве концевого упора для двигателя. Использовано / удалено. Примерно: 1950-е — 1960-е годы. Помятый.

25 $ за штуку

(КТД) М11418

A.W. Реле с регулируемой выдержкой времени Hayden то же как указано выше, за исключением 1,5 — 9 секунд.

30 долларов США за штуку

(КТД) 310D108A10PX

Automatic Timing & Controls счетчик шагов.0 — 40 отсчетов с переключением на заранее заданные числа. 120 В переменного тока, 60 Гц. 4 комплекта контактов SPDT (2 с задержкой), 10 ампер. Передние размеры: 4-1 / 8 «x 4-1 / 8». Размеры сзади: диаметр 3-1 / 4 дюйма, глубина панели 4-3 / 4 дюйма. Использовали, сняли. ПРИМЕЧАНИЕ : Мы не можем понять, как заставить его работать. Винтовые клеммы сзади.

по 35 долларов за штуку

(КТД) WE4X474

Последовательный таймер устройства. Двигатель с таймером низких оборотов с валом 1/4 «. 115 В перем. Тока. Контакты: 15 А, 125 В перем. Тока, 7.5 ампер, 250 В переменного тока, 50/60 Гц. 3 дюйма x 3 дюйма x 2 дюйма глубиной. NSN: 6645-01-242-9008.

по 15 долларов за штуку

(КТД) 277321

Набор таймера для посудомоечной машины Hobart UM-4. 10 позиций по циклу 360º. Двигатель таймера 115 В переменного тока. НСН 5930-00-329-6631.

по 18 долларов за штуку

(КТД) NE11

Агастат реле с выдержкой времени. 10 секунд + регулировка. DPDT, контакты 15 ампер. Задержка включения.Катушка 440 В переменного тока при 60 Гц. Размеры 4-1 / 2 «x 2-9 / 16» x 2-9 / 16 «.

65 долларов США за штуку

(КТД) 511ACC3-4H

Интервальный таймер Conrac . 4-часовой цикл. 115 В переменного тока, 60 Гц. Три (3) переключателя SPDT 20 ампер регулируются индивидуально на общем кулачке. 3 «x 2» x 4-1 / 2 «H.

37 $ за штуку

(КТД) 849-Z0D339

Пневматическое реле времени Allen Bradley . 2 полюса, 60 А, 120 В, катушка 60 Гц.Пневматическая задержка при выпуске регулируется от 1/20 секунды до 180 секунд. Нема О. Сильфоны из силиконовой резины. Рейтинг CSA. 2-3 / 4 дюйма x 6-1 / 2 дюйма основание x 3 дюйма в высоту.

135 $ за штуку

(КТД) 34871-1

Элемент управления Regohm . 9 — 12 Vac. SPST, нормально открытый. Многопальцевый релейный контакт с регулируемым контактным демпфером — Задержка срабатывания. Чрезвычайно низкое контактное сопротивление и высокая надежность.НСН: 6110-00-864-1003.

по 10 долларов за штуку

(КТД) 41011-00М

Paragon Electronics таймер внутренности. Только внутренний механизм, коробка недоступна. SPST, переключатель на 40 А. Двигатель 120 В, 60 Гц. 24-часовые часы с одной уставкой «ВКЛ» и одной «ВЫКЛ». ПРИМЕЧАНИЕ : Коробка была влажной. Внутренняя стальная пластина имеет немного ржавчины. Часы на 100% работоспособны. В противном случае новый в коробке.

по 15 долларов за штуку

(КТД) AP1631A501D

General Time механический таймер.От 0,5 до 4,3 минут. 15 А, 250 В переменного тока. Двигатель 120 В переменного тока, 60 Гц. Красная кнопка — это аварийная остановка временной последовательности. Черная кнопка — это ручной сброс. Таймер устанавливается вручную на время поездки от 0,5 до 4,3 минуты. При отключении питания таймер срабатывает при восстановлении питания.

39 $ за штуку

(КТД) 2ХН82-1

Mark Механический переключатель таймера на 2 часа. SPDT, 20 А, переключатель 240 В. 1 полный оборот = 2 часа, 1/2 оборота <1 час и т. Д.Электрические клеммы 10-32 резьба. 2-1 / 2 дюйма диаметром x 1-1 / 2 дюйма глубиной. Крепление втулки 3/8 дюйма. Двойной плоский вал 0,181 дюйма x 0,126 дюйма. Отличный строительный блок для прибора, таймера (мультиварка) или?. Внесен в список UL.

25 долларов США — 22,50 долларов США (3+), 20 долларов США (12+)

(КТД) h3A-H

Таймер Omron с моторным приводом. 110 В переменного тока при 60 Гц, 100 В переменного тока при 50 Гц. Мгновенный контакт: SPST, нормально открытый, 2 А, 250 В переменного тока. Настраивается от 0 до 6 минут. Контакт замыкается по истечении заданного времени.Включает переходник и лопаточные соединители 1/4 «.

95 — 89 долларов (3+)

(КТД) 138OD

Моторизованный таймер Flavor-Crisp . 0-30 минут. Сделано на Deltrol . Органы управления: 240 В перем. Мотор ГРМ до 6,5 ампер.

25 долларов — 20 долларов (3+)

(КТД)А

Таймер ветра в нужную точку и контакты замыкаются — размыкается по истечении времени. Лопаточные клеммы нормально разомкнуты.Контакты рассчитаны на 15 ампер 240в. Вал 1/4 «. 2-1 / 4» D, 1-1 / 2 «за панелью.

*** ПРОДАНО ***

>

(КТД) Р3-Т-602

Блок таймера Ballantyne содержит таймер Omron h4G-8C и четыре резистора Дейла на 0,5 Ом, 50 Вт. Подключаемое реле таймера имеет DPDT, номинал контакта 5 А и управляющее напряжение 120 В переменного тока, а также красивую восьмеричную жесткую проводную основу. Позвоните в любое время между 0-5 секунд. Коробка для бутона CU-729 высотой 4 дюйма x 5 дюймов x 6 дюймов со съемными верхней и нижней частью.

49 $ за штуку

(КО) 99XBX102

Поистине механическое чудо дотранзисторных времен. Подайте питание на катушку событий (показано слева) 4 раза (115 В перем. Тока), и на 4-м замкнутом контакте DPDT на 30 А. Если катушка событий срабатывает более 4 раз, ничего не происходит. Катушка расцепления (показана справа) сбрасывает кулачок на ноль, при этом контакты также сбрасываются. 5 дюймов x 7 дюймов x 3-1 / 2 дюйма в высоту.

85 $ за штуку

(КТД) М11452

Задержка времени с приводом от двигателя в герметичной камере.Предустановленная 20-минутная задержка срабатывания. Контакты SPDT на 7 ампер. Цепь управления 115 В переменного тока. 4-3 / 8 дюйма x 2-1 / 4 дюйма x 5 дюймов в высоту. 8/32 нижних шпильки.

95 $ за штуку

(КТД) 61С3-2

Задержка времени с приводом от двигателя в герметичной камере. Предустановленная 2-секундная задержка срабатывания. Контакты SPDT на 5 ампер. Цепь управления 115 В переменного тока. 4 дюйма x 3-3 / 4 дюйма x 3-3 / 8 дюйма высотой. Нижние стойки 1/4 дюйма.

65 долларов США за штуку

Объяснение реле задержки

— Инженерное мышление

Изучите основы реле задержки таймера и переключателей таймера, чтобы понять основные типы, как они работают и где мы их используем.

Прокрутите вниз, чтобы просмотреть руководство по YouTube.

Компания TELE Controls любезно спонсировала эту статью и является одним из ведущих производителей в области автоматизации с 1963 года.

Они предлагают одни из лучших таймеров на рынке и гарантируют максимальную функциональность и временные диапазоны.

Найдите время, чтобы изучить их портфель реле с выдержкой времени, а также подходящие релейные базы и аксессуары. Вы можете связаться с ними по адресу [электронная почта защищена] или через LinkedIn.Чтобы узнать больше, нажмите ЗДЕСЬ

Что такое реле с задержкой времени?

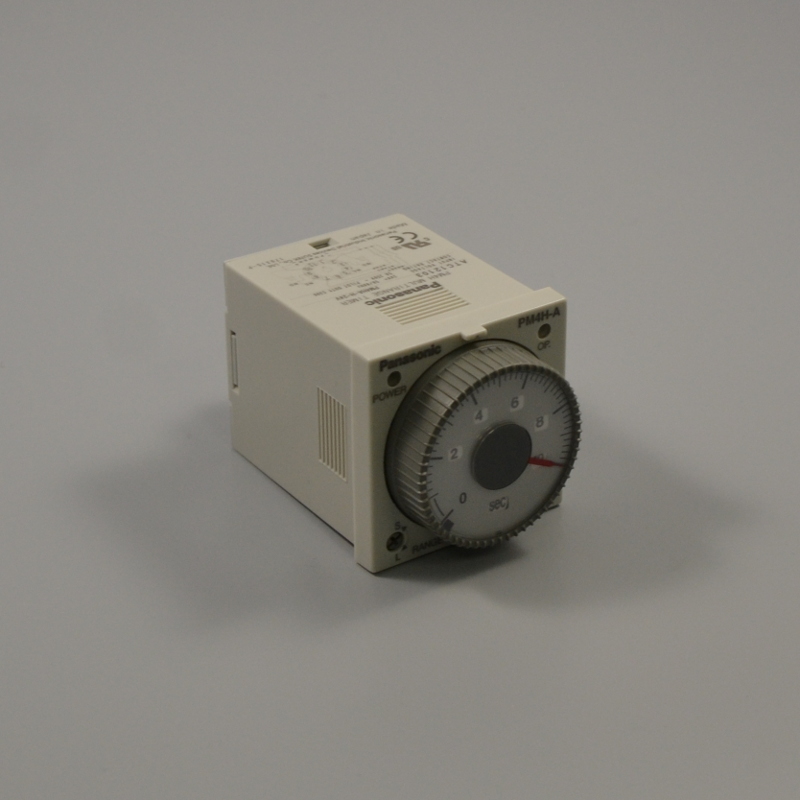

Реле с временной задержкой

Реле с временной задержкой — это просто управляющие реле со встроенной функцией временной задержки. Они управляют событием, запитывая вторичную цепь, через определенный промежуток времени или в течение определенного промежутка времени, некоторые могут даже делать и то, и другое.

Механическое реле

В стандартном нормально разомкнутом реле управления контакты на вторичной стороне замыкаются немедленно, когда на катушку на первичной стороне подается напряжение.Когда электричество отключается на первичной стороне, контакты на вторичной стороне размыкаются и отключают питание нагрузки.

Для некоторых приложений нам не нужен немедленный ответ на вторичной стороне, мы хотим, чтобы это происходило через определенное время или только в течение определенного времени. Для этого мы можем использовать реле с выдержкой времени.

Существует два основных типа реле времени: с задержкой включения и с задержкой выключения. Это могут быть реле нормально открытого или нормально закрытого типа, и мы можем контролировать время задержки от миллисекунд до часов или даже дней.

Тип задержки выключения, тип задержки включения

Кстати, мы подробно рассмотрели основы механических реле в нашей предыдущей статье, проверьте это ЗДЕСЬ.

Где используются реле времени

Реле времени

широко используются в промышленных приложениях, системах отопления, вентиляции и кондиционирования воздуха и строительстве для обеспечения переключения с задержкой по времени. Например, чтобы запустить двигатель, управлять электрической нагрузкой или просто автоматизировать действие. Они играют жизненно важную роль для целевых логических нужд.

Типичный пример, который вы, вероятно, видели, — коридор или лестничная клетка, которые используются нечасто. Возможно, на рабочем месте или в многоквартирном доме. Мы не хотим, чтобы свет оставался постоянно включенным, мы хотим, чтобы он автоматически выключался. Таким образом, как только выключатель света нажат, реле задержки времени удерживает свет включенным в течение определенного времени. По истечении этого времени он автоматически отключает питание света.

Пример реле

Реле времени можно применять практически в любом приложении, они доступны в виде съемных устройств, монтируемых на основании устройств, печатных плат и даже в виде элементов управления, устанавливаемых на DIN-рейку.

Традиционно реле времени были доступны только как однофункциональные устройства с одним временным диапазоном. Эти устройства все еще доступны и обычно используются в приложениях с очень простыми временными требованиями.

Но мы можем получить более совершенные реле времени с различными функциями и несколькими диапазонами времени. Большинство из них также способны управлять напряжением или током в широком диапазоне, поэтому их применение не ограничено. Для их настройки не требуется язык программирования, мы просто настраиваем параметры с помощью циферблатов, а руководства производителя проинструктируют вас, как это сделать.

Усовершенствованные реле времени

Реле и переключатели временной задержки будут работать автоматически после настройки и снабжены триггером или сигналом, вызывающим действие. В многофункциональных реле мы часто находим светодиод, встроенный в устройство, он будет мигать с разной периодичностью, чтобы указать, какую функцию оно выполняет в данный момент. Руководство производителя расскажет нам, на какую функцию указывает светодиод.

Чтобы применить реле или переключатель с временной задержкой, нам необходимо рассмотреть, где будет установлено устройство, что будет запускать устройство, как долго будет задержка перед подачей питания на вторичную сторону или как долго будет запитываться вторичная сторона.

Цепь отключения с задержкой по времени

Иногда нам нужно, чтобы вторичная сторона реле оставалась включенной в течение заданного времени. Например, внешний лучистый обогреватель, который мы можем найти в ресторане со столиками на открытом воздухе. Когда клиент замерз, он щелкает выключателем. Теперь они потребляют много энергии, поэтому мы не хотим, чтобы их оставляли включенными на несколько часов. Клиент не будет там слишком долго, поэтому мы можем использовать реле времени. Реле времени автоматически выключит нагреватель, например, примерно через 30 минут.

Простая схема

Если мы посмотрим на эту простую схему батареи и светодиода. Когда переключатель замкнут, загорается светодиод. При размыкании переключателя светодиод мгновенно гаснет. Как отсрочить выключение светодиода?

Можно поставить конденсатор параллельно светодиоду. Таким образом, когда переключатель замкнут, светодиод загорается, и конденсатор заряжается. Когда переключатель разомкнут, конденсатор разряжается, а светодиод продолжает гореть. Мы можем использовать конденсаторы разного размера, чтобы изменить время, в течение которого светодиод остается запитанным.Мы могли бы даже использовать переменный конденсатор, чтобы можно было регулировать период времени.

Установите конденсатор параллельно.

Переключатель может быть вторичной стороной реле и использует входной сигнал на первичной стороне для запуска таймера на вторичной стороне.

В качестве альтернативы светодиод может быть на первичной стороне твердотельного реле. Следовательно, в этом случае будет использоваться светодиод для обеспечения оптической связи с фототранзистором на вторичной стороне.

Simple Time Delay

Проблема, с которой мы сталкиваемся в этой конструкции, заключается в том, что скорость разряда конденсатора не является линейной, поэтому светодиод медленно гаснет, пока в конце концов не погаснет.Так что нам может понадобиться лучший дизайн.

Как мы можем гарантировать, что светодиодный индикатор остается включенным при размыкании переключателя, а также обеспечить его автоматическое отключение, если он станет слишком тусклым.

Мы можем добавить в схему транзистор. Транзистор будет действовать как переключатель. Существуют разные типы транзисторов, но мы не будем подробно останавливаться на них в этом видео. А пока мы будем считать, что основная цепь подключена к двум из трех контактов транзистора. Этот тип транзистора обычно блокирует прохождение тока в цепи.Но когда на вывод базы подается определенное напряжение, транзистор пропускает ток. Когда напряжение на выводе базы снимается, транзистор останавливает ток в главной цепи.

Прикладное малое напряжение

На этой схеме показана простая схема задержки отключения с использованием транзистора, конденсатора, светодиода и переключателя. Резисторы используются для ограничения тока и защиты компонентов.

Схема простого отключения с задержкой

Итак, мы можем управлять током в главной цепи, посылая сигнал на базовый вывод транзистора, этот сигнал представляет собой небольшое напряжение.Транзистор позволяет току течь в главной цепи, только если напряжение на выводе базы находится на определенном уровне или выше, обычно 0,7 В. Если напряжение на выводе базы упадет ниже этого минимального уровня, это не позволит току течь.

При разомкнутом переключателе светодиод не загорается, напряжение на выводе базы транзистора не обнаруживается, поэтому транзистор действует как разомкнутый переключатель и предотвращает протекание тока в главной цепи.

Switch Closed

Когда переключатель замкнут, электричество течет к базовому выводу транзистора.Транзистор определяет напряжение и определяет, что оно выше минимального уровня, что позволяет току течь через главную цепь.

По мере протекания тока через главную цепь загорается светодиод, в то время как конденсатор заряжается.

Когда переключатель разомкнут, основное питание на выводе базы транзистора отключается. Конденсатор теперь начинает разряжаться и подает напряжение на вывод базы. Это позволяет транзистору пропускать ток через главную цепь, поэтому светодиод остается включенным.

Когда уровень напряжения конденсатора падает ниже минимального значения срабатывания транзистора, он выключается и останавливает ток, протекающий в главной цепи, поэтому светодиод гаснет. Таким образом, емкость конденсатора определяет, как долго цепь находится под напряжением.

Эта простая конструкция предназначена для переключателя с временной задержкой, но мы могли бы снова интегрировать его в реле.

Кстати, мы подробно рассмотрели, как работают конденсаторы, в нашей предыдущей статье ЗДЕСЬ

Задержка по времени в цепи

Иногда нам нужно, чтобы вторичная сторона реле оставалась выключенной в течение определенного времени.

Например, когда большие индуктивные нагрузки включаются или выключаются, возможно, из-за внезапной потери мощности или запуска большого асинхронного двигателя, из-за сильного магнитного потока в цепи могут возникать большие скачки напряжения или броски тока. Эти скачки могут повредить компоненты и оборудование.

Если предусмотрена небольшая задержка, такого повреждения можно избежать. Для этого используются цепи реле с выдержкой времени.

Транзистору требуется минимальное напряжение

Если мы посмотрим на это простое время задержки в цепи, транзистор не позволяет лампе включиться.Транзистору необходимо минимальное напряжение для открытия и включения лампы. Когда мы замыкаем переключатель, транзистор получает это напряжение и мгновенно открывается.

Как мы можем отсрочить это?

Мы могли бы просто подключить стабилитрон к выводу базы транзистора, а затем подключить резистор и конденсатор параллельно между диодом и переключателем. Диоды позволяют току течь только в одном направлении и блокируют ток в противоположном направлении. Однако, если на стабилитрон подается определенное обратное напряжение, он откроется и позволит току течь в обратном направлении, это известно как напряжение пробоя.Таким образом, мы можем использовать это для управления транзистором, открывая его только при подаче определенного напряжения.

Переключатель закрыт, блокировка транзистора

Теперь, когда мы замыкаем переключатель, ток будет медленно заряжать конденсатор. Стабилитрон продолжает блокировать ток транзистора, а лампа остается выключенной. По мере зарядки конденсатора напряжение увеличивается. В конце концов напряжение превысит напряжение пробоя стабилитронов. В этот момент диод пропускает ток через него и достигает транзистора.Транзистор принимает это и позволяет току течь через него, поэтому лампа включается.

Когда мы отключаем переключатель, конденсатор продолжает подавать напряжение, поддерживая открытыми стабилитрон и транзистор. Ток течет через резистор, пока не истощит конденсатор, как только напряжение конденсатора упадет ниже напряжения пробоя, стабилитрон снова блокирует ток, идущий к транзистору, и лампа выключается.

Итак, теперь, когда цепь находится под напряжением, нагрузка не включается мгновенно.Он включится только после того, как конденсатор будет заряжен до превышения напряжения пробоя стабилитронов.

Напряжение пробоя стабилитрона превышает

Это довольно простая конструкция, вероятно, чаще встречается микросхема IC внутри, вместо этого используется что-то вроде таймера 555. Но этот простой дизайн дает вам визуальное представление о том, как может работать схема.



Описание функций реле с задержкой времени

Функция Операция Временная диаграмма
ЗАДЕРЖКА ВКЛЮЧЕНИЯ
Задержка включения
Задержка включения
После подачи входного напряжения начинается отсчет времени (t).По истечении времени задержки (t) на выход подается питание. Необходимо снять входное напряжение, чтобы сбросить реле задержки времени и обесточить выход.
ИНТЕРВАЛ ВКЛ
Интервал
При подаче входного напряжения на выход подается питание, и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается. Для сброса реле задержки времени необходимо снять входное напряжение.
ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ
Задержка при отпускании
Задержка при выключении
Задержка при отключении питания
После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера на выход подается напряжение. После снятия спускового крючка начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается. Любое нажатие на триггер во время задержки сбросит время задержки (t), и выход останется под напряжением.
SINGLE SHOT
One Shot
Momentary Interval
После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается напряжение, и начинается отсчет времени (t).Во время задержки (t) триггер игнорируется. По истечении времени задержки (t) выход обесточивается, и реле с выдержкой времени готово принять другой триггер.
FLASHER
(сначала выключено)
После подачи входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) выход обесточивается, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
ПРОБКА
(на первом)
При подаче входного напряжения на выход подается питание, и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается и остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
ЗАДЕРЖКА ВКЛ / ВЫКЛ После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание. Когда триггер снят, выходные контакты остаются под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле времени задержки готово принять другой триггер. Если триггер отключен в течение периода задержки времени (t1), выход останется обесточенным, а задержка времени (t1) будет сброшена. Если триггер повторно применяется в течение периода задержки (t2), выход будет оставаться под напряжением, и время задержки (t2) будет сброшено.
КРОМКА ОДИНАРНОГО ВЫПУСКА После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера выход остается обесточенным. После снятия триггера на выход подается напряжение, и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное переключение триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход будет оставаться под напряжением на неопределенный срок.
WATCHDOG
Одиночный выстрел с возможностью повторного запуска
После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается напряжение, и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное переключение триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход будет оставаться под напряжением на неопределенный срок.
Срабатывание ЗАДЕРЖКИ После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание и он остается в этом состоянии до тех пор, пока срабатывает триггер или остается входное напряжение. Если триггер снимается во время задержки (t), выход остается обесточенным, а время задержки (t) сбрасывается.
ПОВТОРНЫЙ ЦИКЛ
(ВЫКЛ 1-й)
После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По окончании этой задержки выход обесточивается, и последовательность повторяется до тех пор, пока не будет снято входное напряжение.
ПОВТОРНЫЙ ЦИКЛ
(НА 1-й)
При подаче входного напряжения на выход подается питание и начинается отсчет времени (t1).По истечении времени задержки (t1) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По окончании этой задержки на выход подается питание, и последовательность операций повторяется до тех пор, пока входное напряжение не будет снято.
ИНТЕРВАЛ ЗАДЕРЖКИ
Один цикл
После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2).По истечении этого времени задержки (t2) выход обесточивается. Для сброса реле задержки времени необходимо снять входное напряжение.
ИНТЕРВАЛ С ЗАДЕРЖКОЙ Срабатывания
Один цикл
После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле готово принять другой триггер.В течение как временной задержки (t1), так и временной задержки (t2) триггер игнорируется.
ИСТИНА ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ При подаче входного напряжения на выход подается напряжение. Когда входное напряжение снимается, начинается временная задержка (t). По истечении времени задержки (t) выход обесточивается. Входное напряжение должно подаваться минимум на 0,5 секунды для обеспечения правильной работы. Любое приложение входного напряжения во время задержки (t) приведет к сбросу временной задержки.Внешний триггер не требуется.
ЗАДЕРЖКА ВКЛ / ИСТИНА ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание. Когда входное напряжение снимается, выход остается под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается. Входное напряжение должно подаваться минимум на 0,5 секунды для обеспечения правильной работы. Любое приложение входного напряжения во время задержки (t2) будет поддерживать выход под напряжением и сбрасывать время задержки (t2).Внешний триггер не требуется.
ОДИНАРНАЯ ФЛАШКА После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. Когда срабатывает триггер, начинается временная задержка (t1), и на выход подается питание на время задержки (t2). По истечении этого времени задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По окончании временной задержки (t2) выход активируется, и последовательность повторяется до тех пор, пока не завершится временная задержка (t1).Во время задержки (t1) триггер игнорируется.
ЗАДЕРЖКА-ПРОБКА После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По истечении этого времени задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) на выход подается питание, и последовательность операций повторяется до тех пор, пока входное напряжение не будет снято.
ПРОЦЕНТ При первоначальном приложении входного напряжения на выход подается питание и начинается отсчет времени (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2). По истечении времени задержки (t1) выход обесточивается на оставшуюся часть полного цикла (t2-t1). Затем последовательность повторяется до тех пор, пока не будет снято входное напряжение. Если входное напряжение будет снято и подано повторно, временной цикл продолжится с того места, где он остановился, когда входное напряжение было снято.Настройка 100% включает выход непрерывно, а настройка 0% постоянно обесточивает выход.
ПРОЦЕНТ (БЕЗ ПАМЯТИ) При первоначальном приложении входного напряжения на выход подается питание и начинается отсчет времени (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2). По истечении времени задержки (t1) выход обесточивается на оставшуюся часть полного цикла (t2-t1). Затем последовательность повторяется до тех пор, пока не будет снято входное напряжение.Если входное напряжение будет отключено и подано повторно, цикл синхронизации будет сброшен. Настройка 100% включает выход непрерывно, а настройка 0% постоянно обесточивает выход.

Как работает реле задержки времени?

1 ЗАДЕРЖКА ВКЛЮЧЕНИЯ:
При подаче питания на катушку начинается период задержки ВКЛЮЧЕНИЯ, и контакты в это время не переключаются. По истечении времени ЗАДЕРЖКИ ВКЛЮЧЕНИЯ контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку.Контакты остаются в переданном состоянии до тех пор, пока с катушки не будет отключено питание. Затем они возвращаются в исходное состояние, и устройство готово к новому циклу.
2 ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ I:
На катушку постоянно подается питание. При замыкании пускового выключателя («сухой» внешний контакт) контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. Когда пусковой переключатель разомкнут, начинается период ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, и контакты остаются в переданном положении до окончания периода ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ.Затем они возвращаются в исходное положение, и агрегат готов к новому циклу.
3 ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ II:
На катушку постоянно подается питание. После включения и выключения пускового переключателя («сухой» внешний контакт) начинается период ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ и контакты переключаются, либо подключают (нормально разомкнутые контакты), либо разъединяют (нормально замкнутые контакты) нагрузку. Когда период отсчета времени заканчивается, контакты возвращаются в исходное положение, и устройство готово к новому циклу.
4 ИНТЕРВАЛЬНАЯ ЗАДЕРЖКА:
При подаче питания на катушку (пусковой переключатель должен быть переключен в многофункциональные таймеры) начинается интервал времени ИНТЕРВАЛ и контакты переключаются, либо соединяются (нормально разомкнутые контакты), либо разъединяются (нормально замкнутые контакты) Загрузка. Когда интервал времени INTERVAL заканчивается, контакты возвращаются в исходное положение. Устройство перезагружается при отключении питания от катушки, делая устройство готовым к новому циклу.
5 ВЫПУСК ЦИКЛА 1 (РАВНОЕ ВРЕМЯ ВЫКЛ. / ВКЛ.):
При подаче питания на таймер начинается отсчет времени. Выходное реле выключено на установленное время, а затем включено на установленное время только на 1 цикл. Таймер сбрасывается при отключении питания или подаче сигнала сброса.
6 ПОВТОРНЫЙ ЦИКЛ (РАВНЫЕ ВРЕМЯ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ):
При подаче питания на катушку инициируется период времени ВЫКЛЮЧЕНИЯ; контакты не переносятся.В конце периода времени выключения начинается период времени включения. Контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. В конце периода включения контакты переключаются, и цикл продолжается до тех пор, пока с катушки не будет отключено питание.
7 ЦИКЛ ПОВТОРЕНИЯ (НЕЗАВИСИМЫЕ ПЕРИОДЫ ВРЕМЕНИ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ):
При подаче питания на катушку период включения инициируется переключением контактов (нормально разомкнутые контакты замыкаются, нормально замкнутые контакты разомкнуты).В конце периода ВЫКЛ контакты размыкаются и начинается период ВКЛ. Цикл продолжается до тех пор, пока с катушки не будет отключено питание.
8 ИНТЕРВАЛ СИГНАЛА / ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ:
На катушку постоянно подается питание. После замыкания пускового выключателя («сухой» внешний контакт) начинается цикл ИНТЕРВАЛ; контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. В конце цикла ИНТЕРВАЛ начинается цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, и контакты остаются переданными до тех пор, пока цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ не закончится.Затем контакты возвращаются в исходное положение, и устройство готово к новому циклу.
9 ЗАДЕРЖКА ВКЛЮЧЕНИЯ / ЗАДЕРЖКА СИГНАЛА:
На катушку постоянно подается питание. После замыкания пускового переключателя («сухой» внешний контакт) начинается цикл ЗАДЕРЖКИ ВКЛЮЧЕНИЯ; контакты не переносятся. В конце цикла ЗАДЕРЖКИ ВКЛЮЧЕНИЯ контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку.После отпускания пускового переключателя начинается цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ; контакты остаются переданными. В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ контакты возвращаются в исходное положение, и устройство готово к новому циклу.
10 ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ ПИТАНИЯ:
При подаче питания на катушку контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. Когда питание обмотки прекращается, начинается отсчет времени ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ; контакты остаются переданными.В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ контакты возвращаются в исходное положение, и устройство готово к новому циклу.
11 WATCHDOG (RETRIGGERABLE SINGLE SHOT):
После подачи входного напряжения реле с выдержкой времени готово принимать сигналы запуска. При подаче триггерного сигнала реле включается и начинается заданное время. По истечении заданного времени реле обесточивается, если триггерный сигнал не срабатывает и не размыкается до истечения времени ожидания (до истечения заданного времени).Непрерывное переключение триггерного сигнала со скоростью, превышающей заданное время, приведет к тому, что реле останется под напряжением.

Реле с выдержкой времени, апрель 1967 г. Electronics World

Апрель 1967 г. Мир электроники

Таблица содержания

Воск, ностальгирующий по истории ранней электроники. См. Статьи из Electronics World , опубликовано в мае 1959 г. — декабрь 1971 г.Настоящим подтверждаются все авторские права.

Реле — еще одна тема, которая никогда не устаревает. Даже с появление полностью твердотельных реле, использующих полупроводники в тракте проводимости все еще есть много приложений, которые только механические контакты могут удовлетворить. Очень высокая мощность, будь то это будет высокое напряжение, сильный ток или и то, и другое, еще не могут быть обработаны полупроводниками — по крайней мере, не экономически.Да это так переключающие диодные матрицы, которые могут работать с очень большими мощностями, но они обычно очень дороги. Эта статья — одна из группа статей о реле в Апрель 1967 г. Электроника Мир. В конечном итоге все будет повторно размещено здесь, в RF Cafe.

Вот ссылки на другие статьи о реле: Время срабатывания и отключения реле, Герконовые реле, Реле времени задержки, Определение времени срабатывания и отключения реле, Подавление дуги, перенапряжения и шума

Реле с выдержкой времени

Джерри Э.Эльперс

Твердотельные продукты, Potter & Brumfield (Div. American Машины и Литейное производство)

Автор в настоящее время работает как Solid State Products Менеджер по продажам. До этого он занимался схемотехникой в ​​Solid Устаревшая группа коммутации. Он имеет степень бакалавра естественных наук в Evansville College Эвансвилл, штат Индиана, и закончил аспирантуру Purdue. Он член IEEE и Sigma Pi Sigma.

Факторы, которые следует учитывать при выборе реле, производящего предопределенная задержка.Включены данные о тепловых, моторных, пневматический, RC, пробковый, гидравлический, спусковой и твердотельный типы.

Фантастический рост в области промышленной автоматики. контроль увеличил спрос на новые и более универсальные устройства для выполнения основных электрических коммутационных функций обязательный. Использование реле с выдержкой времени быстро выросло до идти в ногу со спросом на основные функции, которые они может выполнять: получение заданной задержки от одного переключить операцию на другую.

Реле с выдержкой времени

работают аналогично реле с выдержкой времени. стандартное реле в том, что у них есть контакты, которые открываются и закрываются когда питание подается и снимается с входных клемм. Основное отличие состоит в том, что задержка включена в размыкание контактов или дозирование. Реле с выдержкой времени используются в широком спектр применения: от определения степени наполнения вашего кофе чашка будет, когда вы положите десятицентовик в торговый автомат, чтобы закрыть от смазочно-охлаждающей жидкости на фрезерном станке.

Самым популярным реле с выдержкой времени является реле задержки при срабатывании, или обесточивание, при котором нормально разомкнутое переключение нагрузки контакты переключаются в заданное время после подачи питания ко входу. Контакты выпадают сразу после удаления входной мощности (рис. 1А).

Часто требуется выдержка времени при расцеплении или обесточивании. В этом случае срабатывают нормально разомкнутые контакты переключения нагрузки. сразу после подачи питания и оставаться в этом положение, пока входное питание остается включенным.При удалении этой мощности начинается отсчет времени, и после заданной задержки контакты выпадают (рис. 1Б).

Используются несколько вариантов этих двух основных режимов синхронизации, такие как интервал «вкл», автоматический повторный цикл, комбинированный «вкл» и таймеры выключения и таймеры последовательности. Многие из них можно сделать простыми соединениями двух основных типов.

Выбор типичной твердотельной выдержки времени реле, многие из которых обеспечивают регулировку количества задержка предусмотрена.

Факторы, которые следует учитывать

Существует много типов реле с выдержкой времени, которые обеспечит желаемое синхронизирующее действие, в том числе тепловое. моторный, пневматические, RC-цепи, твердотельные, пробивные, гидравлические и спусковой механизм.

При выборе необходимо учитывать множество факторов. один из этих типов реле с выдержкой времени. Следует учитывать дано тому, как каждый из них соответствует следующим критериям: точность, время сброса, повторяемость, возможность переключения нагрузки, цена, срок службы, варианты монтажа, размер, время задержки, температура эффекты, а также регулируемое или фиксированное время задержки.

Также различные реле с выдержкой времени имеют определенные особенности. в их работе, которые следует определить, чтобы выбрать тип, который выполнит работу надежно и экономично, Некоторые Об этих особенностях рассказывается ниже.

Температурные выдержки времени

Основная работа этого таймера использует преимущества разница в тепловом расширении двух металлов. Биметаллический элемент размещается в непосредственной близости от нагревательного элемента, и при подаче питания биметаллический элемент деформируется и закрывается или открывается контакт.Время, необходимое для срабатывания контакта, обычно составляет определяется физическими характеристиками биметаллического полоса и количество мощности, приложенной к нагревательному элементу.

Тепловые реле с выдержкой времени обычно используются там, где при включении питания требуется и точность выдержки времени период не критичен. Один производитель заявляет точность ± 30% для миниатюрного или восьмеричного вставного таймера, с возможны задержки от 2 до 180 секунд.Другой производитель дает точность ± 20% от 0,75 до 1 секунды, ± 15% от От 1 до 4 секунд и ± 10% для задержек до 360 секунд. Этот также является восьмеричным вставным реле с выдержкой времени.

Контактные формы обычно ограничиваются s.p.s.t., N.0. или N.C. с номиналами, которые обычно не превышают 5 ампер, 115 вольт переменный ток, резистивный (100000 срабатываний). Поскольку тепловое время задержка использует эффект нагрева I 2 R, устройство несколько чувствителен к колебаниям входного напряжения.Вариации напряжения ± 10% изменит период задержки примерно на ± 5%.

Самый большой недостаток тепловых реле с выдержкой времени — их долгое время сброса (время, необходимое для того, чтобы контакты открывать и достигать заметного процента от номинальной время задержки в последующем цикле работы). Этот сброс может составлять от 50 до 200 процентов задержки срабатывания в чтобы достичь 80% номинального периода задержки на следующем цикл.

Один производитель реле тепловой задержки рекомендует использовать вспомогательное реле для преодоления этой проблемы времени сброса. Этот устройство использует два набора контактов, один из которых замыкается в конце интервал нагрева, который включает вспомогательное реле и прерывает подачу питания. Затем начинается интервал охлаждения, после чего выпадает второй набор контактов, завершая схема переключения нагрузки. Используя этот метод, примерно 85% номинального времени срабатывания достигается в следующем цикле.

Большинство наиболее известных тепловых реле с выдержкой времени имеют Тип плагина и цена колеблются от 2 до 20 долларов.

Рис. 1. (A) Задержка включения. (B) Задержка по обесточиванию.

Пневматический или пневматический

Термин «пневматический» (то есть с пневматическим приводом) сразу указывает основной принцип работы этого типа выдержки времени.Используется механизм, в котором контролируемое количество воздуха под давление перемещается с одного места на другое. (Это может быть блок, изолированный от окружающего воздуха, в котором воздух перемещается из одной камеры в другую или куда втягивается воздух из атмосферы или рассеивается в атмосфере.) Типичное устройство использует диафрагма, катушка, плунжер и отверстие. Когда сила применяется к катушке. плунжер (который механически связан к диафрагме) втягивается в катушку.Скорость плунжера движение контролируется скоростью выхода воздуха из диафрагмы, который контролируется регулировкой диафрагмы. Когда заранее определенное положение достигнуто, набор контактов срабатывает в результате плунжерное движение.

Пневматическое реле выдержки времени эксплуатируется 25 лет. и имеет прочную репутацию в тяжелой промышленности. У некоторых производителей есть доступные устройства. к этим типам приложений.Они доступны для панели управления крепления, имеют винтовые клеммы и предназначены для использования в суровые производственные среды. Этот тип временной задержки доступен как регулируемое устройство: некоторые с циферблатами с калибровкой по времени, а некоторые с регулировкой паза под отвертку. Точность повторения обычно составляет ± 10%, а время сброса составляет примерно 25 миллисекунд (это сброс также применяется в случае сбоя питания).


Доступны блоки с выдержкой времени при включении, задержка при обесточивании, а также с обеими этими функциями упакованы в тот же корпус.Некоторые могут быть преобразованы в поле от задержки включения до отключения простым механическое изменение. Доступны номиналы контактов до 20 ампер, 120 В переменного тока, 60 Гц, резистивный (срок службы 100000 срабатываний).

Доступны периоды задержки от 0,2 секунды до 30 минут от одного производителя и от 0,050 секунды до 3 минут От другого. Температурный диапазон эксплуатации находится в районе от -50 ° С до + 65 ° С. Напряжение питания 6 В а.c. до 550 В переменного тока, 60 Гц и 6 В постоянного тока до 250 В постоянного тока доступны. Вход Требования к мощности колеблются от 5 до 8 Вт. Цены варьируются от От 18 до 100 долларов.

Многие пневматические агрегаты достаточно большой из-за места, необходимого для механического механизма, хотя некоторые меньшие версии также доступны с более низким номиналы контактов (10 ампер) и более короткие задержки (180 секунд) по более высокой цене. Пневматические задержки могут вызвать проблемы в применении где царит грязная атмосфера.Любое засорение отверстия вызовет изменения в периоде задержки.

с приводом от двигателя

Синхронный двигатель обычно используется в моторных приводах. таймеры для привода зубчатой ​​передачи, которая контролирует переключение нагрузки контакты. При подаче питания механизм работает до тех пор, пока истекло заданное время, по истечении которого выходные контакты переключаются. Этот метод синхронизации зависит от входной строки частота для его базовой точности, аналогично стандартной 12-часовой, 120-В а.c., частота 60 Гц. Большинство этих таймеров использовать магнитную муфту в сочетании с часовым механизмом который выполняет функцию включения механизма, когда мощность применяется и позволяет ему сбрасываться при отключении питания. При отпускании сцепления устройство возвращается в исходное положение возвратной пружиной.

Период задержки устанавливается на этих блоках с помощью указателя. на передней или верхней части реле (можно плавно регулировать или с шагом).Второй указатель обычно используется для обозначения затраченное время. Точность настройки плавно регулируемого таймеры обычно составляют ± 0,5% от полной шкалы, а точность повторения составляет ± 1% от полной шкалы или лучше. Время сброса пропорционально на время, необходимое для возврата в исходное положение подпружиненного механизма и будет меньше 500 миллисекунд, в зависимости от настройки времени относительно натурного.

Реле с выдержкой времени с моторным приводом доступны как с задержкой при подаче питания, так и с задержкой при обесточивании.Нагрузочные контакты задержки обесточивания срабатывают немедленно. при подаче питания на сцепление и отключении сцепления запускает временной интервал. Когда этот интервал закончится, контакты выпадают. Задержка обесточивания будет сброшена. при кратковременной потере мощности.

Длины задержки От 5 секунд до 60 часов доступны от одного производителя и От 5 минут до 5 часов от другого. Жизненные рейтинги этих таймеров диапазон от 500 000 операций для одного производителя до контакта рейтинг жизни 5 млн операций для другого.Жизнь обычно ограничивается поломкой сцепления, а не сроком службы контактов. Входная мощность от 5 до 15 ВА, включая катушку сцепления и двигатель. Контакт Возможны номинальные значения коммутации до 15 ампер непрерывного действия. Большинство доступных устройств рассчитаны на работу при напряжении 120/240 В переменного тока, 60 Гц. Округ Колумбия. единицы обычно не доступны. Температурный диапазон эксплуатации от -20 ° C до + 50 ° C. Цены колеблются от 5 до 50 долларов.

Большинство реле с выдержкой времени для моторных приводов имеют какая-то функция регулировки, некоторые из которых предназначены для передней панели монтажные, с ручкой для установки времени задержки и предназначены для использования в промышленных пультах управления.Другие доступны с указатели, которые можно установить для настройки времени с шагом и не предназначены для приложений, требующих передней панели монтаж.

Реле задержки

Время задержки может производиться на телефонном аппарате постоянного тока. реле, разместив один или больше закороченных витков вокруг магнитной цепи (обычно сердечник), чтобы создать противодействующий МДС. что замедляет наращивание рабочего потока, а при обесточивании обеспечивает м.м.ф. чтобы замедлить схлопывание флюса. Этот короткий поворот. или повороты. называется слизняком. Обычно он состоит из котла. хомут на сердечнике реле. В некоторых конструкциях медная гильза используется по всей длине сердечника, а катушка намотана на рукаве.

Принцип работы пули выглядит следующим образом: Когда катушка реле находится под напряжением, нарастание магнитного потока проходит через пробку и за счет самоиндукции производит m.м.ф что противостоит катушке м.м.д. Этот противостоящий m.m.f. задерживает наращивание магнитного поля в воздушном зазоре до напряженности это приведет к закрытию якоря. Время задержки при отключении происходит наоборот. Когда катушка реле обесточена, поле начинает схлопываться, вызывая ток в пуля, обеспечивающая м.м.д. ориентированы так, чтобы поддерживать магнитный поле и таким образом отсрочить отсев.

Пикап задерживается до 120 миллисекунд и задержка отключения до 500 миллисекунд может быть достигнуто за счет использования пули.Время задержки может меняться из-за механического износа в течение срока службы и температуры окружающей среды и этот тип не предназначен для высокоточных приложений. Забит реле обычно не входят в комплект поставки и доступны только по спецзаказу у большинства производителей телефонной связи реле.

RC Circuit

Были использованы различные методы используется для разработки временных задержек с использованием комбинаций резисторов, конденсаторы и реле.Все эти схемы используют базовый принцип заряда и разряда конденсатора и одного из простейшие схемы, использующие этот принцип, показаны на рис. 2А.

Когда переключатель замкнут, конденсатор заряжается к приложенному напряжению и по истечении определенного периода времени по сопротивлению и емкости (при условии, что сопротивление катушки реле быть очень большим по сравнению с резистором) реле тянет дюйм. При отключении питания конденсатор разряжается через реле со скоростью, контролируемой размером конденсатора, индуктивность и сопротивление катушки реле.Эта схема не обеспечивает точную задержку времени, так как время зависит по многим факторам. Вариации сопротивления, емкости, входное напряжение и напряжение втягивания реле вызовут изменения в период задержки тайла. Точность периода задержки ± 30% следует ожидать. Время сброса также велико из-за высокоомный путь разряда конденсатора. На практике эти таймеры можно приобрести с задержкой до 30 секунд и в оба а.c. и d.c. версии.

Варианты этого базового доступны схемы, в которых используются дополнительные компоненты для увеличения точность и ускорение времени сброса. Одна популярная трасса использует неоновую лампу для определения уровня напряжения на конденсаторе и фоторезистивный элемент для управления реле. Фотоэлемент предлагает низкое сопротивление последовательно с реле, когда неоновая лампа лампа загорается, и реле втягивается (рис. 2B).

Эта схема имеет ряд преимуществ по сравнению с предыдущей схемой. в том, что неоновая лампа определяет точный уровень напряжения и не полагаться на напряжение втягивания реле для точности задерживать.Также реле сразу отключается при включении питания. удаляется, и время можно сбросить с помощью другого набора контакты через конденсатор, если это необходимо.

Эта схема используется в нескольких коммерчески доступных реле с выдержкой времени. Единицы обычно регулируемые (используется потенциометр. последовательно с резистором), а корпус весь восьмеричный плагин типа. Точность этого устройства обычно указывается как ± 10% в ограниченном диапазоне температур.Релейные выходы на этих Таймеры обычно бывают d.p.d.t., 5 ампер, 120 В переменного тока, резистивные.

Solid-State

Последние записи в Реле с выдержкой времени относятся к твердотельному типу. Есть в настоящее время доступны два основных типа, использующие совершенно разные принципы работы. Один производитель продает реле который использует точный осциллятор и счетчик для выполнения функция синхронизации. Выход из этого генератора инициируется когда питание подается и подается в схему усилителя.Этот усилитель формирует импульсы и направляет их на магнитопровод. прилавок. Когда будет достигнут заранее установленный счетчик. выходная нагрузка переключающие контакты управляются логической схемой. В время задержки определяется логикой и количеством счетчики используются после осциллятора.

Эта задержка реле предназначено для приложений, где высокая степень точности требуется (± 2%). Стандартное рабочее напряжение от От 18 до 82 В d.c, он имеет либо реле, либо твердотельный выход и требуется 0,4 секунды для сброса задержки до заявленной точности. Корпуса доступны с популярным плагином или с крючковыми выводами для пайки и боковым монтажным кронштейном. Этот устройство стоит дорого, поскольку идут реле с выдержкой времени и продается за 100 долларов или больше.

Самая популярная схема, используемая в твердотельных реле с выдержкой времени используют принцип заряда RC, упомянутый ранее.Причина популярности этого метода кроется в от использования однопереходного транзистора.

Однопереходный транзистору присуща способность обеспечивать высокий входной импеданс. до напряжения конденсатора, пока не будет достигнуто заданное напряжение. В этот момент устройство срабатывает и разряжает конденсатор синхронизации.

Схема на рис. 2C может быть использована для иллюстрации этого. операция. Когда переключатель замкнут, конденсатор заряжается. со скоростью, контролируемой продуктом RC.На контролируемом уровне напряжения однопереходным транзистором конденсатор разряжается через катушки реле и заставляет реле срабатывать. Этот пульс только кратковременный, а набор контактов реле служит для фиксации реле.

Однопереходная схема имеет ряд преимуществ перед неоновой лампой. схема в которой уровень стрельбы пропорционален входу Напряжение. Таким образом, любые колебания входного напряжения компенсируются. для пропорционального изменения напряжения зажигания.Другие устройства необходимо добавить в эту схему, чтобы преодолеть некоторые недостатки из предыдущих схем. Стабилитроны добавлены для лучшего компенсация временных изменений из-за колебаний входного напряжения. Можно добавить SCR, чтобы дать реле больше втягивания и удержания. мощность.

Рис. 2. (A) RC-цепь может использоваться для обеспечения временная задержка. (B) Неоновая лампа и фотоэлемент или (C) однопереходный транзистор может быть использовано.

Схема, показанная на рис. 2C, также имеет недостаток, заключающийся в том, что конденсатор немедленно разрядится через катушку реле если питание прерывается, и это приводит к срабатыванию реле мгновенно. Добавление SCR устраняет эту проблему.


Line Transients

Одна проблема, характерная для твердотельных временные задержки связаны с переходными процессами в линии, особенно на реле с выдержкой времени, используемые на 120-В перем.c. линейное напряжение. Эти переходные процессы, или условия кратковременного перенапряжения. обычны для 120-вольтного переменного тока. линия. Их можно производить в самых разных условиях. в том числе молния, поражающая линию, переключение индуктивного нагрузки на линии или включение и отключение трансформатора вход питания реле с выдержкой времени. Эти переходные процессы обычно не серьезная проблема, потому что они не содержат много энергии.

Твердотельные реле с выдержкой времени, используемые на 120-В перем.c. линия обычно используют кремниевый выпрямитель на входе, чтобы создать необходимое напряжение постоянного тока для работы с выдержкой времени. Этот выпрямитель чувствителен к энергии, содержащейся в этих переходные процессы, если разрешено превышение напряжения обратного номинала. В более совершенных твердотельных устройствах обычно используются два метода: подавить эти переходные процессы. Один из методов — использование контролируемого схода лавины. выпрямитель для этого входного выпрямителя.Когда обратное входное напряжение превышает обратное напряжение выпрямителя, устройство сходит в лавину. и рассеивает переходную энергию. Разложение специального селена также используются устройства, способные выдерживать еще больше энергии. Временные проблемы теперь поняты лучше, чем в прошлом и может быть обеспечена адекватная защита.

Начиная с твердотельного реле временной задержки используют транзисторы в части синхронизации, и транзисторы имеют долгий срок службы, можно построить очень надежный таймер с помощью этих устройств.: Многие из доступных устройств имеют встроенный реле переключения нагрузки; обычно, d.p.d.t., 10 ампер, 120 В переменный ток резистивный. В этом случае жизнь ограничивается жизнью реле, обычно 10 миллионов механических операций.

Несколько производителей продают твердотельный модуль синхронизации. для управления внешним реле переключения нагрузки. В этом случае срок службы таймера почти бесконечен и очень полезен для приложений где наблюдаются высокие циклы.

Доступные типы

Твердотельные блоки доступны с фиксированной задержкой, внутренний потенциометр регулируемые задержки и внешний резистор регулируемые задержки. Внешний резистор может быть потенциометром. установлен дистанционно, и провода идут к блоку задержки.

Доступен широкий спектр монтажных конфигураций, в том числе: пылезащитные крышки для винтовых клемм, вставные, герметичные военного типа и панельного типа.Единицы доступны в постоянном токе напряжение от 12 до 100 В постоянного тока и от 24 до 240 В переменного тока, 60 Гц и потребляет примерно 3 Вт мощности. Время диапазон обычно ограничен задержками от 0,10 секунды до 5 минут на имеющихся в продаже единицах. Точность задержки варьируется от от одного производителя к другому и может превышать ± 5% диапазон температур от -40 ° C до + 55 ° C, а диапазон напряжения ± 10%.

Некоторые производители продают регулируемую ручку твердотельные реле с выдержкой времени с калиброванными по времени циферблатами.В время сброса варьируется, но обычно оно быстрое — от 40 миллисекунд до 100 миллисекунд — в зависимости от конфигурации схемы. Реле с выдержкой времени доступны в обоих вариантах с задержкой включения. и по обесточиванию. (Задержка обесточивания требует вспомогательный источник питания в период задержки для удержания в реле переключения нагрузки и не может использоваться в течение кратковременного задержка отключения питания.)

Полупроводниковые реле с выдержкой времени. доступны в небольших корпусах и варьируются по цене примерно от От 10 до 60 долларов.

ШАГОВЫЕ РЕЛЕ

Есть два типа приводных механизмов, используемых в шаговых реле (часто называемых шаговые переключатели): косвенный и прямой.

Когда комбинация якоря и собачки действует непосредственно на храповик под мощность электромагнита, устройство называется непосредственно с приводом, как показано на рис. A. Когда собачка воздействует на храповой механизм колеса от силы, накопленной в приводной пружине, механизм говорят, что они косвенно управляются.Показан пример этого метода. на рис. B. Система с косвенным приводом является наиболее распространенной. использовал. Система с пружинным приводом более стабильна в производительности, более эффективен и способен к более быстрому шагу, чем прямой приводного типа, помимо более длительного срока службы.

В блоке с косвенным приводом, когда правильное напряжение и на катушку магнита двигателя подается питание, якорь притягивается и удерживает приводную пружину во «взведенном» положении.Когда катушка обесточена, энергия накапливается в приводной пружине прижимает собачку к зубу храпового колеса, в результате чего стеклоочиститель сборка сделать шаг. Повторяющиеся импульсы вызовут переключение сделать столько шагов, сколько получено дискретных импульсов. Продолжительность времени, в течение которого цепь замкнута (и разомкнута) последовательно быстрых импульсов критично.

Самостоятельная работа, такой, как показано на рис. B, используется для быстрого переключения переключателя. из одной точки в другую без использования дискретных импульсов из внешних источников.В этом методе цепь замкнута на катушку через набор контактных пружин прерывателя, которые открывается рычагом якоря до того, как он полностью встанет на место. Разрыв цепи катушки вызывает выпадение якоря, привод стеклоочистителя в сборе на один шаг и одновременное повторное включение контакты прерывателя. Якорь снова притягивается, взводится заново. выключатель и, таким образом, вызывая повторное размыкание прерывателя контакты.Переключатель работает без прерывания до тех пор, пока цепь снова открывается.

Опубликовано 09.09.2011

Реле с задержкой времени

— DARE Electronics, Inc.

Главная> Продукция> Реле с задержкой времени

DARE Electronics объединяет передовые современные схемы синхронизации с твердотельными или электромеханическими выходами для производства полной линейки высоконадежных реле с выдержкой времени. Эта линия включает в себя множество различных точных временных интервалов реле, обычно обозначаемые как:

  • одноразовые таймеры
  • таймеры повторения цикла
  • реле задержки времени рециркуляции
  • полупроводниковые таймеры
  • интервальные таймеры
  • сторожевые таймеры
  • Таймеры с моторным приводом

Эти реле с выдержкой времени, доступные в различных стандартных и пользовательских опциях, как показано на фото выше и в нашем техническом описании реле с выдержкой времени, обеспечивают опция с фиксированной выдержкой времени или регулируемой выдержкой времени с выдержкой времени при срабатывании (втягивание) и / или выдержкой времени при расцеплении (отпускание) и нормально разомкнутыми или нормально замкнутыми контактами.

Доступны модели с:

  • Время задержки от миллисекунд до часов
  • Рабочее напряжение:

18-32 В постоянного тока (номинальное 28 В постоянного тока) или

от 105 до 125 В перем. Тока (номинальное значение 115 В среднеквадр.) 50 Гц, 60 Гц или 400 Гц

  • Конфигурации контактов реле в:

SPDT, DPDT, 3PDT, 4PDT или 6PDT и

  • Номинальные характеристики контактов реле:

2 А, 5 А, 10 А или 25 А

Если вы не уверены, нужна ли вам задержка при срабатывании (втягивание), задержка при отпускании (отпускание), интервальный таймер, таймер повторного цикла, фиксированное или регулируемое реле задержки времени, проконсультируйтесь с нашим реле задержки времени лист для получения дополнительной информации о каждом из различных типов реле с выдержкой времени.

Для получения информации о типичных спецификациях, стандартных корпусах и подключениях проводки см. Нашу техническую информацию о реле с выдержкой времени или обратитесь к инженеру по продажам за помощью в отношении требований к реле с выдержкой времени. Инженеры по продажам DARE будут рады вместе с вами разработать однократный таймер, таймер повторения / повторного использования, твердотельный, интервальный или сторожевой таймер специально для вашего приложения, или поможет вам определить, какая из различных моделей реле с задержкой времени подходит для вашего приложения.

Например, многие клиенты используют реле задержки времени с задержкой включения (срабатывания) для защиты чувствительного, критически важного оборудования во время включения системы, обеспечивая короткую задержку времени во время запуска до тех пор, пока система не будет полностью под напряжением. Кроме того, реле с временной задержкой может использоваться для упорядочивания событий или управления приборами, а также в цепи аварийной сигнализации или сторожевой схемы. Иногда два реле с выдержкой времени используются вместе друг с другом для обеспечения импульсного или мигающего режима. лампа.Эти два реле задержки времени могут быть объединены внутри в одно реле задержки времени, обычно известное как таймер мигания или повторения цикла.

Кроме того, в то время как реле задержки времени находят множество применений в различных отраслях промышленности, реле задержки времени DARE в первую очередь предназначены для удовлетворения жестких экологических требований военной и аэрокосмической промышленности. Как таковой, большинство реле задержки времени DARE, таймеров повторения / повторного цикла, интервальных таймеров, твердотельных реле задержки времени и сторожевых таймеров считаются реле mil-spec, так как они были разработаны для соответствия или превышения требований различных военных спецификаций, такие как MIL-R-83726 (теперь MIL-PRF-83726), MIL-STD-704 и MIL-STD-810.Если ваши потребности в реле с задержкой времени не требуют таких строгих военных или аэрокосмических спецификаций и стандартов, пожалуйста, сообщите нам об этом, чтобы мы могли предложить наиболее подходящее реле с выдержкой времени.

В качестве обзора, линейка реле с задержкой времени DARE включает в себя следующие модели и особенности реле с задержкой времени:

Линия продуктов Выход Функция задержки Фиксированное / регулируемое Мощность
Таймер Релейный выход Задержка при срабатывании или втягивании Внешний резистор регулируемый Питание от переменного тока
Таймер Релейный выход Задержка при срабатывании или втягивании Внешний резистор регулируемый с питанием от постоянного тока
Таймер Релейный выход Задержка при срабатывании или втягивании фиксированный Питание от переменного тока
Таймер Релейный выход Задержка при срабатывании или втягивании фиксированный с питанием от постоянного тока
Таймер Релейный выход Задержка при выпуске или отключении Внешний резистор регулируемый Питание от переменного тока
Таймер Релейный выход Задержка при выпуске или отключении Внешний резистор регулируемый Питание от постоянного тока
Таймер Релейный выход Задержка при выпуске или отключении фиксированный Питание от переменного тока
Таймер Релейный выход Задержка при выпуске или отключении фиксированный Питание от постоянного тока
Таймер Релейный выход Таймеры интервалов Внешний резистор регулируемый Питание от переменного тока
Таймер Релейный выход Таймеры интервалов Внешний резистор регулируемый с питанием от постоянного тока
Таймер Релейный выход Таймеры интервалов фиксированный Питание от переменного тока
Таймер Релейный выход Таймеры интервалов фиксированный Питание от постоянного тока
Таймер Твердотельный выход Задержка при срабатывании или втягивании Внешний резистор регулируемый Питание от переменного тока
Таймер Твердотельный выход Задержка при срабатывании или втягивании Внешний резистор регулируемый Питание от постоянного тока
Таймер Твердотельный выход Задержка при срабатывании или втягивании фиксированный Питание от переменного тока
Таймер Твердотельный выход Задержка при срабатывании или втягивании фиксированный с питанием от постоянного тока
Таймер Твердотельный выход Таймеры интервалов фиксированный Питание от переменного тока
Таймер Твердотельный выход Таймеры интервалов фиксированный Питание от постоянного тока
Таймер Твердотельный выход Повторный цикл фиксированный Питание от переменного тока
Таймер Твердотельный выход Повторный цикл фиксированный Питание от постоянного тока

Таймеры.Механическое реле времени Реле задержки времени — это просто управляющие реле со встроенной временной задержкой. Их цель — управлять событием на основе.

Презентация на тему: «Таймеры. Механическое реле времени. Реле задержки времени — это просто управляющие реле со встроенной временной задержкой. Их цель — управлять событием на основе.» — стенограмма презентации:

ins [data-ad-slot = «4502451947»] {display: none! important;}} @media (max-width: 800px) {# place_14> ins: not ([data-ad-slot = «4502451947»]) {display: none! important;}} @media (max-width: 800px) {# place_14 {width: 250px;}} @media (max-width: 500 пикселей) {# place_14 {width: 120px;}} ]]>

1 Таймеры

2 Механическое реле времени Реле задержки времени — это просто управляющие реле со встроенной временной задержкой.Их цель — управлять событием по времени.

3 Таймеры Задержка включения: с таймером задержки включения отсчет времени начинается при активации катушки. По истечении времени контакты замыкаются / размыкаются (в зависимости от нормального состояния контактов) — и остаются закрытыми / размытыми до тех пор, пока катушка не будет деактивирована. Если катушка деактивирована до истечения времени ожидания, время задержки сбрасывается Задержка включения: с таймером задержки включения отсчет времени начинается, когда катушка активируется.По истечении времени контакты замыкаются / размыкаются (в зависимости от нормального состояния контактов) — и остаются закрытыми / размытыми до тех пор, пока катушка не будет деактивирована. Если катушка деактивирована до истечения времени ожидания, время задержки сбрасывается. Задержка выключения: при использовании таймера задержки выключения, когда катушка активирована, контакты замыкаются / размыкаются (зависит от нормального состояния контактов). Деактивация катушки вызывает отсчет времени. По истечении времени контакты вернутся в нормальное состояние. Задержка выключения: при использовании таймера задержки выключения, когда катушка активирована, контакты замыкаются / размыкаются (зависит от нормального состояния контактов).Деактивация катушки вызывает отсчет времени. По истечении времени контакты вернутся в нормальное состояние.

4 Нормально открытый, закрытый по времени Контакт NOTC (нормально открытый, закрытый по времени контакт) — контакт открыт, когда реле обесточено; когда реле находится под напряжением, происходит задержка включения.

5 Нормально открытый, закрытый по времени Пример

6 нормально замкнутый, синхронизированный открытый контакт NCTO (нормально замкнутый, синхронизированный открытый контакт) — контакт замкнут, когда катушка реле обесточена.Когда реле находится под напряжением, открывается задержка по времени.

7 нормально закрытый, пример открытого по времени

8 Нормально разомкнутый, синхронизированный открытый контакт NOTO (Нормально разомкнутые, синхронизированные открытые контакты) — контакт нормально разомкнут, когда катушка реле обесточена, когда катушка реле находится под напряжением, контакт замыкается мгновенно. Когда обмотка реле обесточена, контакт размыкается с задержкой.

9 Пример нормально разомкнутого, разомкнутого по времени контакта

10 нормально закрытый, закрытый по времени контакт NCTC (нормально закрытый, закрытый по времени контакт) — контакт нормально закрытый, когда катушка реле обесточена. Когда катушка реле находится под напряжением, контакт размыкается мгновенно. Когда обмотка реле обесточена, происходит задержка по времени перед замыканием контакта.

11 пример нормально замкнутого, синхронизированного замкнутого контакта

12 Команды таймера Таймеры ПЛК — это команда вывода, которая выполняет ту же функцию, что и механическое реле времени. Задержка включения обеспечивает задержку включения реле. Задержка включения обеспечивает задержку включения реле. Задержка выключения обеспечивает задержку, когда реле обесточено.Задержка выключения обеспечивает задержку, когда реле обесточено. Сохраняющий таймер аналогичен таймеру задержки включения, за исключением того факта, что накопленное значение сохраняется, даже если реле обесточено. Сохраняющий таймер аналогичен таймеру задержки включения, за исключением того факта, что накопленное значение сохраняется, даже если реле обесточено.

13 Пример таймера задержки

14

15 пример таймера задержки выключения

16 Пример таймера задержки

17 Инструкции по таймеру SLC 500 CompacLogix

18 Инструкция таймера Адрес: По умолчанию SLC 500 использует файл №4 для таймеров.Compactlogix использует теги. Адрес: по умолчанию SLC 500 использует файл №4 для таймеров. Compactlogix использует теги. Временная база: SLC 500 использует 1,0 с, 0,01 с, 0,001 с. CompactLogix использует временную базу только 0,001 с: SLC 500 использует 1,0 с, 0,01 с, 0,001 с. CompactLogix использует только предустановленное значение 001 с (pre): это значение, до которого таймер отсчитывает время. Предустановленное значение (предварительное): это значение, до которого таймер отсчитывает время. Накопленное значение (ACC): это значение, которое увеличивается по мере отсчета таймера. Это значение может находиться в диапазоне от 0 до +32 767. Накопленное значение (ACC): это значение, которое увеличивается по мере отсчета таймера.Это значение может находиться в диапазоне от 0 до +32 767. Бит Done (DN): Изменяет состояние всякий раз, когда. PRE = значение .ACC. Бит Done (DN): Изменяет состояние всякий раз, когда. PRE = .ACC значение Бит Enable (EN): включен, когда инструкция таймера истинна. Бит разрешения (EN): включен, когда инструкция таймера верна. Бит таймера (TT): включен, когда таймер отсчитывает время. Бит таймера (TT): включен, когда таймер отсчитывает время.

19 Структура памяти таймера Структура памяти таймера SLC 500 Структура памяти таймера CompactLogix

20 Инструкция таймера задержки включения. Когда TON имеет значение «истина», он записывает «1» в EN (Enable).Когда TON истинно, он записывает «1» в EN (Enable). Если TON — истина и ACC (накопленный) меньше, чем PRE (Preset), TON запишет «1» в бит TT (таймер) и «0» в бит DN (Done). Если TON — истина и ACC (накопленный) меньше, чем PRE (Preset), TON запишет «1» в бит TT (таймер) и «0» в бит DN (Done). Если TON истинно и ACC (накопленный) больше, чем PRE (Preset), TON запишет «0» в бит TT (таймер) и «1» в бит DN (Done).Если TON истинно и ACC (накопленный) больше, чем PRE (Preset), TON запишет «0» в бит TT (таймер) и «1» в бит DN (Done). Процессор сбрасывает накопленное значение, когда TON ложно. Процессор сбрасывает накопленное значение, когда TON ложно. Инструкция по сбросу (RES), сбросит таймер в любое время. Инструкция по сбросу (RES), сбросит таймер в любое время.

21 год Таймер задержки выключения Когда TOF имеет значение «истина», он запишет «0» в накопленное значение, «1» в EN (включение), «0» в TT (таймер таймера) и «1». в бит DN (Done).Когда TOF имеет значение «истина», он запишет «0» в накопленное значение, «1» в EN (включить), «0» в TT (таймер) и «1» в DN ( Готово) немного. Когда TOF имеет значение «ложь», в EN (разрешено) будет записан «0». Когда TOF имеет значение «ложь», в EN (разрешено) будет записан «0». Если TOF является ложным и ACC (накопленный) меньше, чем PRE (Preset), TON будет записывать «1» в бит TT (Timer Timing) и «1» в бит DN (Done). Если TOF является ложным и ACC (накопленный) меньше, чем PRE (Preset), TON будет записывать «1» в бит TT (Timer Timing) и «1» в бит DN (Done).Если TOF является ложным и ACC (накопленный) больше, чем PRE (Preset), TOF будет записывать «0» в бит TT (Timer Timing) и «0» в бит DN (Done). Если TOF является ложным и ACC (накопленный) больше, чем PRE (Preset), TOF будет записывать «0» в бит TT (Timer Timing) и «0» в бит DN (Done). Команда сброса сбрасывает таймер Команда сброса сбрасывает таймер

22 Работа таймера задержки выключения

23 Таймер с сохранением времени Команда RTO начинает отсчет времени, когда ее цепочка становится истинной.Пока цепочка остается истинной, таймер обновляет накопленное значение при каждом сканировании программы, пока оно не достигнет предварительно установленного значения. Команда RTO сохраняет свое накопленное значение, даже если происходит одно из следующих событий: цепочка становится ложной цепочка становится ложной вы переходите в программный режим вы переходите в программный режим сбой процессора теряет мощность сбой процессора сбой питания

24 Пример адресации таймера SLC 500 T4: 0 означает, что он ссылается на внутренний файл таймера. T4: 0 означает, что он использует первый таймер в таблице. T4: 0 / DN означает, что он ссылается на бит Done.T4: 0 / EN означает, что он ссылается на бит разрешения. T4: 0 / TT означает, что он ссылается на бит синхронизации таймера. T4: 0.ACC означает, что он ссылается на 16-битное накопленное значение. T4: 0.PRE означает, что он ссылается на 16-битное значение сброса.


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
