Что такое реле времени на 12В и как оно работает

Реле времени на 12В — это электронное устройство, которое позволяет управлять включением и выключением электрической цепи с заданной временной задержкой. Принцип работы такого реле основан на использовании встроенного таймера, который отсчитывает заданный интервал времени перед переключением контактов.

Основные компоненты реле времени на 12В:

• Электронный таймер
• Релейные контакты (обычно на переключение)
• Регулятор времени задержки
• Входные клеммы для подключения питания и управляющего сигнала
• Выходные клеммы для подключения нагрузки

При подаче питания 12В и управляющего сигнала, таймер начинает отсчет заданного интервала, по истечении которого происходит переключение контактов реле. Это позволяет реализовать различные алгоритмы управления с временными задержками.

Основные виды реле времени на 12В

Существует несколько основных типов реле времени, работающих от 12В:

1. Реле с задержкой включения

Контакты переключаются через заданное время после подачи питания. Используется для отложенного запуска оборудования.

2. Реле с задержкой выключения

Контакты размыкаются через определенное время после снятия управляющего сигнала. Применяется для продления работы устройств.

3. Циклическое реле времени

Периодически включает и выключает нагрузку по заданному алгоритму. Подходит для создания импульсных режимов работы.

4. Реле времени с регулируемой задержкой

Позволяет настраивать время задержки в определенном диапазоне. Обеспечивает гибкость настройки под конкретные задачи.

Области применения реле времени на 12В

Реле времени на 12В находят широкое применение в различных сферах:

• Автомобильная электроника (управление освещением, стеклоочистителями и др.)
• Системы автоматики и управления
• Бытовая техника и электроника
• Промышленное оборудование
• Охранные системы и сигнализации
• Системы полива и орошения

Рассмотрим некоторые конкретные примеры использования реле времени на 12В:

Применение в автомобилях

В автомобильной электронике реле времени на 12В часто используются для:

• Управления плафонами освещения салона (продление работы после закрытия дверей)
• Регулирования работы стеклоочистителей (прерывистый режим)
• Отключения дополнительного оборудования через заданное время после выключения зажигания
• Реализации функции «комфорт» (автоматическое закрытие окон и люка)

Использование в системах автоматики

В промышленных и бытовых системах автоматизации реле времени 12В применяются для:

• Создания последовательностей включения/выключения оборудования
• Организации циклических режимов работы механизмов
• Реализации защитных задержек при запуске мощных устройств
• Управления системами вентиляции и кондиционирования

Преимущества использования реле времени на 12В

Применение реле времени на 12В имеет ряд важных преимуществ:

• Автоматизация процессов включения и выключения оборудования
• Повышение энергоэффективности за счет оптимизации времени работы устройств
• Увеличение ресурса оборудования благодаря грамотному управлению режимами работы
• Реализация сложных алгоритмов управления с минимальными затратами
• Повышение безопасности эксплуатации электрических систем

Все эти факторы делают реле времени на 12В незаменимым компонентом во многих электронных устройствах и системах автоматики.

Как выбрать подходящее реле времени на 12В

При выборе реле времени на 12В следует учитывать несколько ключевых параметров:

1. Тип реле времени (с задержкой включения/выключения, циклическое и т.д.)
2. Диапазон настройки времени задержки
3. Максимальный коммутируемый ток и напряжение
4. Количество и тип контактов (НО, НЗ, переключающие)
5. Точность отсчета временных интервалов
6. Габариты и способ монтажа
7. Наличие дополнительных функций (индикация, защита от помех и т.п.)

Важно также учитывать условия эксплуатации реле — температурный диапазон, влажность, вибрации и другие факторы, которые могут повлиять на его работу.

Настройка и подключение реле времени на 12В

Для правильной работы реле времени на 12В необходимо выполнить следующие шаги:

1. Подключить питание 12В к соответствующим клеммам реле
2. Подсоединить управляющий сигнал (если предусмотрен конструкцией)
3. Подключить нагрузку к выходным контактам реле
4. Настроить требуемое время задержки с помощью регулятора или переключателей
5. Проверить работу реле и при необходимости скорректировать настройки

При подключении важно соблюдать полярность питания и не превышать максимально допустимые значения коммутируемого тока и напряжения.

Типичные проблемы при использовании реле времени на 12В

При эксплуатации реле времени на 12В могут возникать следующие проблемы:

• Нестабильная работа из-за колебаний напряжения питания
• Сбои в работе при наличии электромагнитных помех
• Ложные срабатывания при воздействии вибрации или ударов
• Снижение точности отсчета времени при экстремальных температурах
• Выход из строя контактов при коммутации нагрузок с большими пусковыми токами

Для минимизации этих проблем рекомендуется использовать качественные реле от проверенных производителей, обеспечивать стабильное питание и соблюдать правила эксплуатации.

Перспективы развития реле времени на 12В

Современные тенденции в развитии реле времени на 12В включают:

• Миниатюризацию компонентов при сохранении функциональности
• Повышение точности отсчета временных интервалов
• Расширение диапазона настройки времени задержки
• Интеграцию с цифровыми системами управления
• Улучшение защиты от внешних воздействий и помех
• Снижение энергопотребления в режиме ожидания

Эти направления развития позволят расширить области применения реле времени на 12В и повысить их эффективность в различных электронных системах.

Циклическое реле времени на 12 Вольт с индикацией SRD-12VDC-SL-C

Товар сертифицирован

Выберите город:МоскваЕкатеринбургНовосибирскЛипецкНижний НовгородУфаСанкт-ПетербургВоронежРостов-на-ДонуСамараПермьКазаньТюменьОмскАстраханьСургутВолгоградКалининградВладивосток

Транспортной компанией

Доставка в Москву от 1-2 дней

Стоимость доставки: 2910 ₽*

*Ориентировочная стоимость за 1кг (куб.м)

Гарантия и сервис

Гарантия 12 месяцев

Связаться с нашим менеджером и сообщить о неисправности

• Описание
• Характеристики
• Отзывы(0)

Циклическое реле времени на 12 Вольт с индикацией SRD-12VDC-SL-C может включать и выключать нагрузку с заданными интервалами времени, которые можно задать от 0. 1 секунды до 999 минут.

Работа устройства

Алгоритм работы реле очень прост: пока подается питание на реле , реле циклично включает и выключает нагрузку

• Время 1 : Если контакты 2 и 3 замкнуты; и светится синий светодиод на реле, а контакты 1 и 2 разомкнуты.
• Время 2 : это когда контакты 1 и 2 замкнуты , а 2 и 3 разомкнуты.

Программирование реле осуществляется при помощи кнопок К 1 и К 2. Если нажать и удержать кнопку К 2 , то можно отключить индикацию дисплея, но реле не перестанет работать по заданной программе.Этим действием уменьшается энергопотребление реле. Если еще раз нажать и удержать кнопку К 2, то индикация дисплея восстановится.

При подачи питания — реле SRD-12VDC-SL-C начинает работать. Начинает светится красный светодиод на реле.

Преимущества

• Светодиодный индикатор для индикации мощности и времени.
• Имеет диод защиты от переполюсовки, эффективно защищающий продукт.
• Высококачественная конструкция чипа задержки, с гораздо лучшей производительностью, чем чип 555.
• Плата с силовым транзистором для управления реле.

Область применения

• Системы автоматики и связи
• В автомобилях
• Офисная и бытовая техника
• Электронная аппаратура

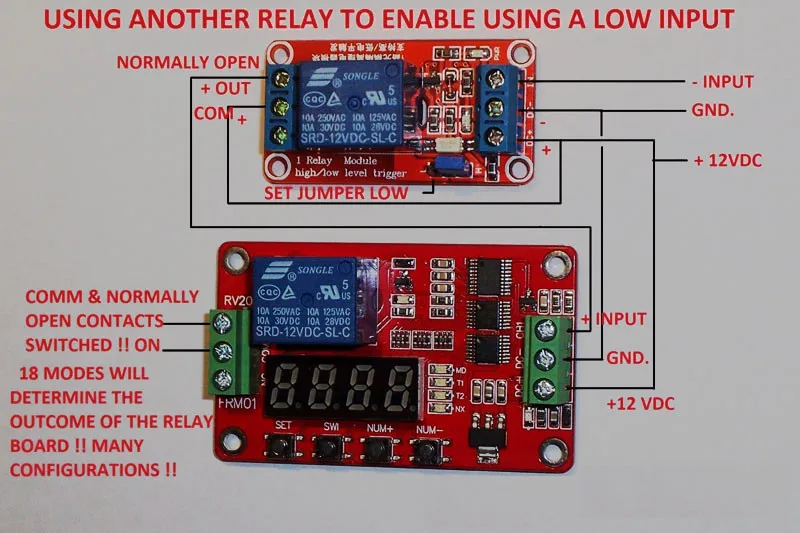

Рис.1 Схема подключения реле SRD-12VDC-SL-C

Технические характеристики SRD-12VDC-SL-C

Параметры	Значения
Питание	12 вольт постоянного тока
Выход	сухой перекидной контакт, т. е. может коммутировать нагрузку напряжением, отличным от 12В
Диапазон интервалов	от 0.1 секунды до 999 минут(16 часов 39 минут)
Входное напряжение	DC12V
Рабочий ток	12mA
Габаритные размеры	65x36x18 мм

Рекомендуемое оборудование и аналоги

• Под заказ

  Реле времени ВЛ-59

  Купить

• Под заказ

  Реле времени РВУ-3

  Купить

• Под заказ

  Реле времени RTM

  Купить

• Под заказ

  Реле времени для коридорного выключателя КВ1. 1

  Купить

• Под заказ

  Реле времени ВЛ-81, ВЛ-82, ВЛ-83

  Купить

• Под заказ

  Реле времени многофункциональные ВЛ-159М-1, ВЛ-159М-2

  Купить

• Под заказ

  Реле времени ВЛ-100А, ВЛ-101А

  Купить

• Под заказ

  Реле времени ВЛ-103А

  Купить

• Под заказ

  Реле времени ВЛ-162

  Купить

• Под заказ

  Реле времени ВЛ-63…ВЛ-69

  Купить

• Под заказ

  Реле времени ВЛ-104, ВЛ-104А

  Купить

• Под заказ

  Реле времени ВЛ-73А…ВЛ-79А

  Купить

• Под заказ

  Реле времени марки ВЛ-54

  Купить

• Под заказ

  Двухканальное реле времени РВ-2К

  Купить

• Под заказ

  Реле времени РВ3

  Купить

• Под заказ

  Реле времени ВЛ-102А

  Купить

• Под заказ

  Реле реального времени (РРВ)

  Купить

• Под заказ

  Циклическое реле времени ВЛ-164

  Купить

• Под заказ

  Реле времени с повторным включением ВЛ-108

  Купить

• Под заказ

  Трехцепное реле времени ВЛ-81М

  Купить

СЪЁМНОЕ =12В 2 CO 5А

Главная >Электрооборудование >Системы автоматизации >Реле >Реле времени >Schneider Electric >СЪЁМНОЕ =12В 2 CO 5А | REXL2TMJD Schneider Electric РЕЛЕ-ТАЙМЕР (#139492)

Аналоги / Замены

РЕЛЕ ВРЕМЕНИ МНОГОФУНКЦ 48Х48 ~/=24-240В RE48AMh23MW | Schneider Electric		по запросу
Реле времени CT-ERD. 22 модульное (задержка на включ.) 24-48B DC, 24-240B AC (7 временных диапазонов 0,05с…100ч) 2ПК | 1SVR500100R0100 ABB		по запросу
Реле времени съемное 5А 230В AC 4CO SchE REXL4TMP7 Schneider Electric	0	по запросу
Реле времени CT-ARS.21S (задержка на откл.) 24-240B AC/DC без вспом.напряжения, 0,05с..10мин, 2ПК, винтовые клеммы | 1SVR730120R3300 ABB		по запросу
Реле времени CT-ERS. 22S (задер. на вкл.) 24-240B AC 24-48B DC. 0.05c..300ч. 2ПК. | 1SVR730100R3300 ABB		по запросу

Данный товар не поставляется, возможные замены в перечне “Похожие товары”

СЪЁМНОЕ =12В 2 CO 5А | REXL2TMJD Schneider Electric РЕЛЕ-ТАЙМЕР не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.

Сопутствующие товары

КОЛОДКА С КОМБИНИРОВ КОНТ 4CO 30ММ | RXZE2M114 Schneider Electric	115	399.47 р.
Блок компактный базовый M221-16IO транзист. источник ETHERNET Advantys OTB SchE TM221CE16T Schneider Electric		по запросу

Hella Time Delay on Operate Relay

>

Реле переключения на 12 В представляет собой регулируемое реле, которое может поддерживать подачу питания в течение всего 2 секунд или в течение 3 минут после отключения питания. По сути, твердотельная схема синхронизации с переменным резистором внутри реле позволяет это сделать. Чтобы отрегулировать синхронизацию, необходимо снять легкодоступную верхнюю водонепроницаемую регулировочную крышку и повернуть регулируемый потенциометр. Обычно реле переключения этого типа используется для питания плафонов автомобиля, что дает водителям и пассажирам дополнительное время для выхода из автомобиля до того, как плафоны погаснут. Это всего лишь один пример многих приложений для реле времени.

Это конкретное реле задержки переключения по времени является нормально замкнутым/нормально разомкнутым и подходит для стандартной конфигурации жгута проводов с 5 клеммами.

• Твердотельная схема синхронизации с переменным резистором позволяет регулировать время от 2 секунд до 3 минут (необходимо снять крышку, чтобы добраться до регулировочного винта на основании).
• Подходит для стандартных конфигураций жгута проводов с 5 клеммами реле.
• Встроенный диод для устранения проблем обратной связи таймера.
• SPDT Переключатель НЗ/НО (форма C).
• Номинальный ток до 20/30 А, 12 В постоянного тока.
• Диапазон напряжения: 8,2 ~ 14,8 В постоянного тока.
• Диапазон рабочих температур: от -40°C до 80°C (от -40°F до 176°F).

ЗАДЕРЖКА ВЫПУСКА

HELLA ЗАДЕРЖКА ВЫПУСКА

HELLA ЗАДЕРЖКА ПРИ РАБОТЕ

Реле задержки времени можно использовать для определения последовательности событий, управления приборами, в цепи аварийной сигнализации или цепи сторожевого устройства.

Иногда два реле с выдержкой времени используются вместе друг с другом для обеспечения пульсирующего сигнала. Эти два реле задержки времени могут быть объединены в то, что обычно называют таймером повторного цикла. Реле с задержкой срабатывания можно использовать для питания плафонов автомобиля, что дает пассажирам и водителям дополнительное время для выхода из автомобиля. Реле задержки включения можно использовать для защиты чувствительного, критического оборудования во время включения системы, обеспечивая короткую временную задержку во время запуска, пока система не будет полностью включена. Эти реле обеспечивают легкий доступ к регулировке времени без необходимости снимать крышку или реле с цепи. 12В. Диапазон задержки времени: 0-900 секунд (0-15 минут). В комплекте монтажный кронштейн.

• Питание должно постоянно подаваться на входные клеммы во время работы реле.
• Контакты перейдут в положение «под напряжением», когда замыкается внешний переключатель управления.
• Интервал задержки времени инициируется при размыкании внешнего переключателя управления.
• По истечении интервала задержки контакты переключаются в положение «под напряжением».
• Временная задержка будет перезапущена при следующем размыкании переключателя управления.
• Если контрольный переключатель снова замкнут до истечения периода задержки, контакты останутся во включенном положении, а период задержки будет сброшен.

ЗАДЕРЖКА ВЫПУСКА

HELLA ЗАДЕРЖКА ВЫПУСКА

HELLA ЗАДЕРЖКА ПРИ РАБОТЕ

Реле задержки времени можно использовать для определения последовательности событий, управления приборами, в цепи аварийной сигнализации или цепи сторожевого устройства.

Иногда два реле с выдержкой времени используются вместе друг с другом для обеспечения пульсирующего сигнала. Эти два реле задержки времени могут быть объединены в то, что обычно называют таймером повторного цикла. Реле с задержкой срабатывания можно использовать для питания плафонов автомобиля, что дает пассажирам и водителям дополнительное время для выхода из автомобиля. Реле задержки включения можно использовать для защиты чувствительного, критического оборудования во время включения системы, обеспечивая короткую временную задержку во время запуска, пока система не будет полностью включена. Эти реле обеспечивают легкий доступ к регулировке времени без необходимости снимать крышку или реле с цепи. 12В. Диапазон задержки времени: 0-900 секунд (0-15 минут). В комплекте монтажный кронштейн.

• Период задержки начинается, когда на входные клеммы реле подается питание.
• По истечении времени задержки контакты переключаются в положение «под напряжением».
• Контакты реле останутся во включенном положении до отключения питания.
• Контакты реле переходят в обесточенное положение при отключении питания.
• Временная задержка реле сбрасывается, если питание отключается до завершения задержки.

ЗАДЕРЖКА ВЫПУСКА

HELLA ЗАДЕРЖКА ВЫПУСКА

HELLA ЗАДЕРЖКА ПРИ РАБОТЕ

Компактное реле времени с регулируемой задержкой включения 12 В

• Продукты
• Реле
• Реле времени
• Реле времени с регулируемой задержкой включения 12 В

• Реле времени с регулируемой задержкой включения 12В
• Схема подключения
• Дизайн
• Функциональная схема
• Реле времени 12В

Скачать продукт в формате pdf

1. 022.11y.xxE ( выберите вариант заказа )(102211yxxE)

С регулируемыми реле времени точное время задержки можно установить с помощью потенциометра в пределах выбранного временного диапазона. По умолчанию вы можете выбрать один из пяти временных диапазонов (см. таблицу). Мы реализуем другие временные диапазоны по запросу. При заказе укажите желаемый диапазон времени. Все схемы: Рабочее напряжение подается на клемму 30/87z. Если на клемму 15 подать напряжение, реле включится по истечении установленного времени. Если напряжение на клемме 15 снимается, реле немедленно отключается. Принципиальная схема S2: Контакты отделены от управления и поэтому могут использоваться в перемычках. Формы корпуса можно найти в разделе корпус и основной корпус.

• Общие данные
• Технические данные
• Варианты заказа
• Аксессуары

Имя	Ценить
Размеры	30 × 30 × 40 мм
Материал корпуса	Пластик
Номер одобрения типа	03 3218
Утверждение типа	e1 — 72/245/ЭРГ
Количество контактов	5
Входы/выходы (всего)	2
Рабочее напряжение	12 В

Имя	Ценить
Количество контактов	5
Входы/выходы (всего)	2
Входы (всего)	1
Входы (цифровые)	1
Выходы (всего)	1
Релейные выходы	1
Семейство процессоров	Техасские инструменты MSP 430
Процессор	16 бит
Диапазон температур	от -40 до 85 °С
Класс защиты	IP53
Рабочее напряжение	12 В
Ток покоя (12В)	250 мкА
Временная задержка	По запросу клиента
Система программирования	Миссис реализатор

Имя	Тип	Модель	Схема подключения	№ заказа.

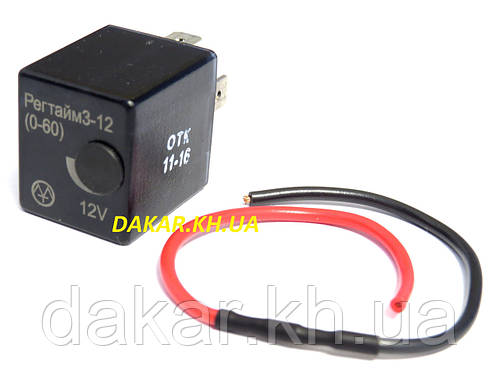

Реле времени с регулируемой задержкой включения 12 В	А	Индивидуальное время задержки (см. ниже)	S1	1.022.112.xxЕ
Реле времени с регулируемой задержкой включения 12 В	С	Индивидуальное время задержки (см. ниже)	S2	1.​022.​110.​xxE
Реле времени с регулируемой задержкой включения 12 В	А	Интервал времени: 0,5 — 5 секунд	S1	1. 022.112.01Э
Реле времени с регулируемой задержкой включения 12 В	А	Интервал времени: 1–30 секунд	S1	1.022.112.02Э
Реле времени с регулируемой задержкой включения 12 В	А	Интервал времени: 0,5 — 60 секунд	S1	1. 022.112.03Э
Реле времени с регулируемой задержкой включения 12 В	А	Интервал времени: 30 — 900 секунд	S1	1.022.112.04Э
Реле времени с регулируемой задержкой включения 12 В	А	Интервал времени: 0,5 — 4000 секунд	S1	1. 022.112.05Э
Реле времени с регулируемой задержкой включения 12 В	С	Интервал времени: 0,5 — 5 секунд	S2	1.022.110.01Э
Реле времени с регулируемой задержкой включения 12 В	С	Интервал времени: 1–30 секунд	S2	1. 022.110.02Э
Реле времени с регулируемой задержкой включения 12 В	С	Интервал времени: 0,5 — 60 секунд	S2	1.022.110.03Э
Реле времени с регулируемой задержкой включения 12 В	С	Интервал времени: 30 — 900 секунд	S2	1. 022.110.04Э
Реле времени с регулируемой задержкой включения 12 В	С	Интервал времени: 0,5 — 4000 секунд	S2	1.022.110.05Э

Необходимые аксессуары	Номер статьи
Инструмент программирования MRS Realizer	1. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
