Простые схемы таймера на микросхеме 555

регулируемый таймер, описанный здесь, может быть отрегулирован от любой задержки времени от 1 секунды до 3 часов для управления любой нагрузкой с помощью релейного управления

Производимая задержка времени полностью настраивается, и пользователь может свободно устанавливать период времени по желанию.

Существует много способов создания простых схем таймера с использованием различных ИС и дискретных компонентов; здесь мы обсуждаем одну такую ​​схему, использующую вездесущий IC 555.

IC 555 является довольно распространенной электронной частью среди электронных энтузиастов, а также очень популярна из-за простых конфигураций и малого количества компонентов.

Два популярных режима работы мультивибраторов, связанных с этой ИС, — это нестабильный режим и моностабильный режим. Обе эти конфигурации являются полезными и имеют множество различных приложений.

Использование IC 555 в моностабильном режиме

В данной схеме регулируемого таймера IC 555 мы включили второй режим работы, который является моностабильным режимом.

В этом режиме работы ИС настроена на получение сигнала запуска извне, так что ее выход изменяет состояние, то есть если по отношению к земле выход ИС равен нулю, то он становится положительным, как только сигнал запуска (мгновенный) поступает на его входной терминал.

Это изменение его выхода поддерживается в течение определенного периода времени, в зависимости от внешних компонентов, определяющих время. Обычно компоненты, определяющие время, имеют форму резистора и конденсатора, которые вместе определяют или фиксируют период времени, в течение которого выход IC будет удерживать свое «высокое» положение.

Путем изменения номинала конденсатора или резистора время можно изменить по желанию. Вышеупомянутые компоненты фиксирования времени называются компонентами RC.

Примечание. Пожалуйста, подключите зуммер или нагрузку между контактом № 3 и землей, а не между контактом № 3 и плюсом, как неправильно показано на приведенной выше схеме.

Как работает схема

Вышеприведенная схема таймера 555 IC демонстрирует очень простую конструкцию, в которой IC 555 образует центральную управляющую часть схемы. Как обсуждалось в предыдущем разделе, ИС находится в стандартном моностабильном режиме.

Контакт № 2 получает внешний синхронизирующий сигнал от нажимного переключателя. Как только этот переключатель нажат, схема подтягивает свой выход к положительному потенциалу и удерживает его до тех пор, пока не истечет заданное время задержки.

Вся схема может быть построена на небольшом куске обычной печатной платы и помещена в аккуратно выглядящий пластиковый корпус вместе с батареей.

В идеале выход можно подключить к зуммеру для получения предупредительного сигнала по истечении установленного времени.

Список деталей

• R1, R4 = 4K7,
• R2 = 10K,
• R3 = 1m POT,
• C1 = 0,47UF,
• C2 = 1000UF/25V,
• = 0,0147
• = 1000UF/25V,
• C3 = 0,0147 = 0,0147. = 555,
• Bz1 = пьезо-зуммер,

Кнопка = нажимная схема включения, запрошенная Mr.Bourgeoisie:

Пожалуйста, подключите зуммер или нагрузку между контактом № 3 и землей, а не между контактом № 3 и положительный, как неправильно показано на приведенной выше диаграмме.

Схема таймера с релейным переключением

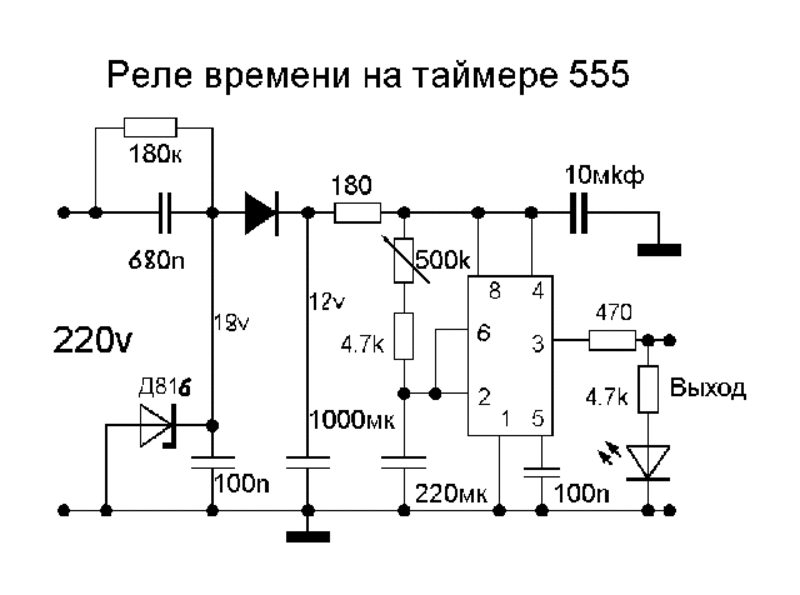

Если вам интересно, как описанные выше простые схемы таймера можно использовать для запуска нагрузки высокой мощности посредством переключения реле, то следующая схема поможет вам реализовать то же самое, подключив простой релейный каскад с показанные конструкции:

Список деталей

Все резисторы 1/4 Вт, 5 %

• R1, R4 = 4K7,
• R2 = 10K,
• R3 = 1M потенциометр, Linear
1
• C диск КПП,
• C2 = 1000 мкФ/25 В, электролитический
• C3 = 0,01 мкФ, керамический диск
• IC1 = 555,
• Диод = 1N4007 Переключатель ВКЛ

На показанной схеме при включении питания ИС переходит в состояние ожидания, и в этот момент не инициируется никакое пусковое действие.

Однако, как только нажимается кнопка, контакт № 2 притягивается к земле, что мгновенно запускает ИС в моностабильном режиме счета, и реле активируется. Таким образом, нагрузка, подключенная к реле, также активируется.

IC начинает подсчет, и в зависимости от значений R3/R4 и C2, по истечении периода времени, IC возвращается в предыдущий режим ожидания, отключая реле. Релейная нагрузка также деактивируется в этой ситуации.

Цикл повторяется каждый раз, когда нажимается кнопка, что позволяет пользователю реализовать в цепи функцию включения/выключения, запускаемую реле.

Временной интервал может быть увеличен или уменьшен до определенной степени путем соответствующего изменения значения R3 потенциометра и/или путем изменения значения C2.

Изображения прототипа

Описанная выше схема регулируемого таймера 555 была успешно построена и протестирована г-ном Ви, одним из преданных читателей этого блога и серьезным любителем электроники.

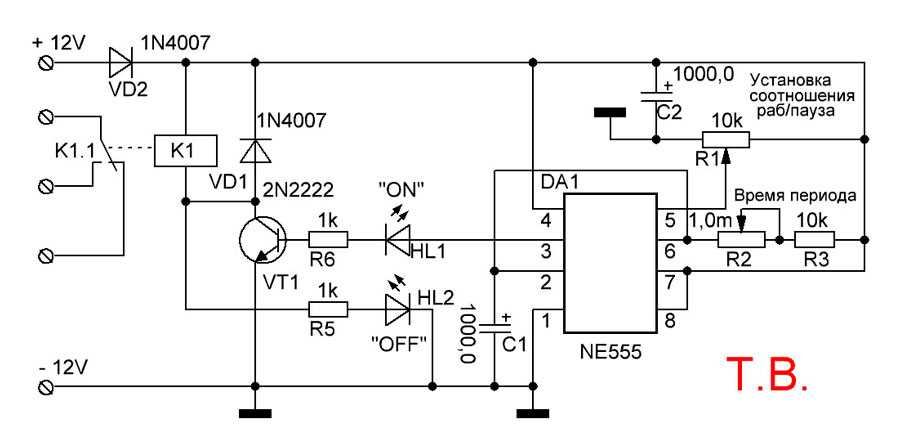

Схема была соответствующим образом изменена, чтобы соответствовать его личному таймеру. Модифицированное изображение можно увидеть на следующей диаграмме:

Прототипы вышеуказанного таймера можно увидеть, как показано ниже (построено и протестировано г-ном Ви):

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать через комментарии, я буду очень рад помочь!

Схема, компоненты и приложения

Бывают моменты, когда нам может понадобиться контролировать минуты задержки в некоторых электронных устройствах и схемах. В подобных сценариях задержка по времени составляет всего 5 секунд. Электронная схема задержки с постоянной выдержкой времени также удобна, когда вам нужно выключить или включить любое устройство переменного тока по истечении заданного периода времени. Например, вы можете использовать функцию задержки для автоматического выключения перезаряжаемой светодиодной лампы через час, чтобы избежать перезарядки. В этой статье мы разработаем простую схему с временной задержкой, используя микросхему таймера 555. Это еще не все, здесь вы также найдете несколько применений микросхемы таймера 555.

(цифровой переключатель включения/выключения таймера)

ИС с задержкой 555 — популярная, универсальная и простая схема, которую производители таймеров используют для разработки других схем. Он работает с двумя переключателями, один для отдыха, а другой для начала времени задержки. Схема временной задержки также оснащена потенциометром для регулировки временной задержки путем его вращения. Кроме того, вы можете установить постоянный интервал задержки на продолжительность 1, 3, 10 минут или любой период в диапазоне от нескольких секунд до часов. Помимо управления мощностью, простой таймер может снова создавать одиночные импульсы или длительные временные задержки.

Кроме того, постоянная временная задержка имеет стабильные восемь контактов. Здесь у вас есть несколько вариантов, вы можете использовать их как бистабильные, моностабильные или нестабильные вибраторы для создания нескольких приложений, таких как генерация импульсов, лампы и светодиодные мигалки, создание тональных сигналов и сигналов тревоги, разделение частоты, логические часы, преобразователи и источники питания и т. д. Он работает во всех приложениях в технике управления, которые нуждаются в форме контроля времени.

(555 микросхема задержки)

Источник: https://en.wikipedia.org/wiki/555_timer_IC#/media/File:555_esquema.png

Схема задержки времени рождения часто работает при напряжении 9–12 В постоянного тока. Поэтому, чтобы установить постоянный интервал задержки для получения правильных ответов, мы будем использовать электролитический конденсатор Cx. Однако, если вам нужна 0-секундная задержка, используйте 10 мкФ. Кроме того, для изменяющейся во времени задержки в 2 минуты используйте 100 мкФ и так далее. Затем переключатель подключается ко входу 2 уровня задержки времени IC 555. Обратите внимание, что нажатие кнопки запускает IC и дополнительно обеспечивает соответствующую временную задержку. Он также активирует 30-минутную задержку между полученными сигналами.

В качестве индикатора сеансов задержки используйте светодиод рядом с токоограничивающим резистором. Делая это, вы должны в конечном итоге зажигать резистор всякий раз, когда вы включаете модуль реле. Кроме того, любое электронное устройство, которое вы подключаете к реле, имеет фазовый сдвиг при его активации. Прежде всего, ваше реле должно иметь правильное напряжение срабатывания, аналогичное рабочему напряжению минут цепи задержки.

(модуль реле)

Если вы новичок в проектировании электронных схем, вам не о чем беспокоиться, так как задержку времени рождения легко построить. Например, чтобы построить схему инструкции с 3-секундной задержкой, вам потребуется несколько компонентов. Они включают;

• Список компонентов

1. 555 таймер IC.
Светодиод
2. или любое устройство вывода.
3. Резистор: 1к, 10к, 68к, 220Ом.
4. Переменный резистор: 1000 кОм.
5. Кнопочный переключатель.
6. Макет.
7. Конденсатор 470 мкФ.
8. Реле: 12В.
9. Соединительные провода.
10. Потенциометр (дополнительно).
11. Блок питания (9-12В).
12. светодиод.

(светодиод для схемы задержки таймера)

Источник: https://en. wikipedia.org/wiki/File:NE555_Bloc_Diagram.svg

Штырек 1 — Земля

Контакт 2. — Триггер

Триггерный контакт течет от противофазы отрицательного входа второго компаратора. В то же время два выхода компаратора дополнительно подключаются к установленному внутреннему контакту. Таким образом, когда напряжение падает, напряжение уровня задержки таймера переключается с низкого на высокое состояние.

Контакт 3 — выход

Выходной контакт может потреблять или генерировать ток более 200 мА при 5-секундной задержке выходного напряжения. Кроме того, у него нет уникальной функции на уровне задержки. Но в то же время это выходной контакт, который подключает нагрузку.

Контакт 4 — Сброс

Сбрасывает состояние третьего выходного контакта с любой скоростью. Остальной контакт напрямую подключается к MR (основной сброс) триггера. Кроме того, это также активный фазовый сдвиг или вход, когда он не работает, чтобы избежать нежелательного сброса выхода.
