Что такое реле времени и как оно работает

Реле времени — это электрическое устройство, которое обеспечивает замыкание или размыкание контактов с заданной временной задержкой. В отличие от обычного реле, которое срабатывает мгновенно, реле времени позволяет контролировать момент переключения контактов.

Основные компоненты реле времени:

• Электромагнитная катушка
• Контактная группа
• Механизм задержки (электронный или механический)
• Регулятор выдержки времени

Принцип работы реле времени заключается в следующем:

1. При подаче питания на катушку запускается механизм задержки
2. По истечении заданного времени происходит переключение контактов
3. При отключении питания контакты возвращаются в исходное положение

Время задержки может регулироваться от долей секунды до нескольких часов или даже дней в зависимости от модели реле.

Основные виды реле времени

Существует несколько основных типов реле времени, различающихся по принципу действия:

1. Электромеханические реле времени

Используют часовой механизм для создания задержки. Просты и надежны, но имеют ограниченный диапазон времени.

2. Электронные реле времени

Работают на основе RC-цепи или микроконтроллера. Обеспечивают высокую точность и широкий диапазон настройки времени.

3. Пневматические реле времени

Используют сжатый воздух для создания задержки. Применяются в промышленных условиях.

4. Моторные реле времени

Задержка создается за счет вращения электродвигателя. Обеспечивают большие выдержки времени.

Режимы работы реле времени

По характеру работы различают следующие основные режимы реле времени:

1. Задержка на включение (TON)

Контакты переключаются через заданное время после подачи питания на реле. Используется для отложенного запуска оборудования.

2. Задержка на отключение (TOF)

Контакты переключаются через заданное время после снятия питания с реле. Применяется для продления работы устройств.

3. Циклический режим

Реле попеременно включается и выключается через заданные промежутки времени. Используется для периодического включения оборудования.

Применение реле времени в автоматизации

Реле времени широко используются в системах автоматизации для решения следующих задач:

• Отложенный запуск оборудования
• Последовательное включение/отключение устройств
• Формирование временных интервалов в алгоритмах управления
• Защита оборудования от частых пусков
• Управление освещением по расписанию
• Вентиляция помещений по таймеру

Рассмотрим несколько конкретных примеров использования реле времени:

Управление освещением лестничных клеток

Реле времени с задержкой на отключение позволяет автоматически выключать освещение через заданный интервал после нажатия кнопки. Это обеспечивает комфорт и экономию электроэнергии.

Пуск электродвигателя по схеме «звезда-треугольник»

Реле времени обеспечивает переключение обмоток двигателя со «звезды» на «треугольник» через несколько секунд после запуска для плавного разгона.

Управление вентиляцией

Циклическое реле времени позволяет периодически включать и выключать вентиляторы для проветривания помещений по заданному графику.

Как правильно подключить реле времени

При подключении реле времени необходимо соблюдать следующие правила:

1. Ознакомиться со схемой и характеристиками конкретной модели реле
2. Подключить питание реле к соответствующим клеммам
3. Подключить управляемую нагрузку к контактам реле
4. Установить требуемое время задержки с помощью регулятора
5. Проверить работу реле на холостом ходу

Типовая схема подключения реле времени выглядит следующим образом:

• Клеммы A1-A2 — питание реле
• Клеммы 15-16 — нормально разомкнутый контакт
• Клеммы 15-18 — нормально замкнутый контакт

Настройка и программирование реле времени

Современные электронные реле времени часто имеют расширенные возможности настройки:

• Установка времени задержки с помощью DIP-переключателей или поворотных регуляторов
• Выбор единиц измерения времени (секунды, минуты, часы)
• Настройка режима работы (задержка на включение/отключение, циклический режим)
• Программирование недельного расписания
• Настройка через компьютер или смартфон

При настройке важно внимательно изучить инструкцию к конкретной модели реле времени и правильно задать все параметры.

Преимущества использования реле времени

Применение реле времени в системах автоматизации дает ряд существенных преимуществ:

• Повышение энергоэффективности за счет работы оборудования по расписанию
• Увеличение ресурса оборудования благодаря оптимизации режимов работы
• Снижение влияния человеческого фактора на технологические процессы
• Повышение точности выполнения временных интервалов
• Возможность реализации сложных алгоритмов управления

Выбор реле времени для конкретной задачи

При выборе реле времени следует учитывать следующие факторы:

• Требуемый диапазон времени задержки
• Необходимый режим работы (задержка на включение/отключение, циклический режим)
• Параметры коммутируемой нагрузки (ток, напряжение)
• Условия эксплуатации (температура, влажность, вибрации)
• Требования к точности отсчета времени
• Необходимость дополнительных функций (программирование, интерфейсы)

Правильный выбор реле времени позволит максимально эффективно решить поставленную задачу автоматизации.

Как работает механическое реле времени?

Временное реле механического типа представляет собой специальное устройство, которое срабатывает через определенный промежуток времени. Подобное механическое приспособление применяют в электронике, электротехнике и в сетях, обеспечивающих снабжение электроэнергии. Конструкция внутреннего механизма бывает различной сложности, все зависит от схемы организации и подсоединения. Использование реле времени позволяет контролировать работу оборудования.

Главное предназначение временных реле заключается в замыкании и размыкании проводника, по которому поступает ток. Подобное устройство выполняет определенные действия через заданный промежуток времени, поэтому такие реле довольно часто используют в целях экономии электроэнергии, их монтируют в осветительные системы зданий различного назначения. При этом механические реле времени бывают моноблочными и модульными. Первые устройства являются автономными, они встраиваются непосредственно в электрический прибор.

Внутри моноблочного механического временного реле присутствует источник питания с соответствующими подключающими входами. У модульных реле отсутствует корпус, поэтому устройство способно лишь дополнить электроприбор.



• Механическое реле с наличием часового механизма.

• Механическое реле с наличием анкерного механизма.

• Реле электронного типа.

• Моторное реле.

Современные производители электрических приборов создают реле, которые могут иметь пневматическое либо электромагнитное замедление. Самыми распространенными и востребованными среди потребителей являются реле электронного типа. Их использование позволит установить таймер на нужное количество суток. К тому же, размеры реле более компактные и они мало потребляют электрической энергии.

Принцип работы реле времени

В конструкции временного реле присутствует контактная группа, которая включает и отключает устройство. Также имеется катушка, которая заменяет контроллер. Катушка может быть электромагнитной либо иметь часовой механизм. Наличие кварцевого генератора позволяет образовывать импульсы, по которым определяется цикл работы. Принцип работы реле заключается в следующем:

• на запрограммированное реле на заданное число импульсов поступает сигнал;
• достигнув нужного значения произойдет определенное действие;
• временной счетчик сбросится, затем весь цикл полностью повторится.

На смену аналоговых реле времени пришли электронные, которые управляются за счет якорей, меняющих контакты с нужной выдержкой. Работа устройства происходит за счет изменяющихся показателей напряжения на конденсаторе. Также конструкция реле имеет спецузел, работающий на RC-цепи, который задает время. В заданный промежуток времени реле получает сигнал/команду, после чего устройство замыкает либо размыкает контакты, включающиеся в цепь. В более современных реле присутствуют микроконтроллеры, которые дают возможность запрограммировать устройство, не прибегая к его разборке.

Подобный тип реле не нужно специально настраивать, достаточно подключить его в электросеть. При этом задержка может составлять 1 секунду и более.

Конструктивно временное реле состоит из:

• магнитного привода;
• специальной немагнитной прокладки, которая корректирует работу устройства;
• якоря.

Также может присутствовать короткозамкнутая обмотка, которая способна замедлить переключение. При поступлении на обмотку электрического тока образуется магнитное поле, за счет которого снижается величина магнитной силы. Реле пневматического типа работают благодаря наличию демпфера. Задержка времени осуществляется за счет наличия воздушного отверстия, размер которого можно менять.



Реле времени: что это и зачем оно нужно | Публикации

Приветствую! С вами снова инженер Рик. В этой статье я хочу рассказать о таком замечательном электронном устройстве как реле времени. Объясню, зачем оно нужно бытовому потребителю, приведу практические советы по использованию.

Что такое реле времени

Даже из названия прибора становится понятно, что реле времени это — устройство, предназначенное для автоматического отключения или подключения нагрузки в зависимости от заданных временных параметров. Однако это только одна из функций, которую выполняют представленные приборы. Реле времени применяются в сложных электрических схемах. Например, для автоматизации технологического процесса на промышленных предприятиях, когда необходимо автоматизировать включение и отключение освещения, подача корма животным по расписанию и многое другое.

Виды

Устройства на самом деле крайне разнообразны и делятся на группы в зависимости от доступных временных интервалов работы.

Циклические

Распространенный тип реле управления, которые широко используются как среди бытовых, так и среди промышленных потребителей. Они способны работать с напряжением от 12 вольт до 220 В. Цикличные (их еще называют логическими) реле времени срабатывают при подаче управляющего сигнала. При этом пользователь может задать интервал переключение режимов работы. Отличными примерами этих приборов является реле времени TDR1, TDR26 и TDR 60s.

Пример циклического реле времени

Суточные, недельные и годовые

Как и предыдущий тип устройств, здесь выполняется включение/отключение нагрузки в соответствии с установленными настройками таймера. Только для автоматического переключения здесь не нужен импульс: срабатывание осуществляется за счет внутреннего механизма. Достаточно запрограммировать устройство, указав, в какой промежуток времени выполняется подача и отключение нагрузки.

Астрономические

Этот тип реле управления фактически объединяет в себе все предыдущие. Работа устройства основана на запрограммированном астрономическом календаре. При правильной настройке текущей даты географической широты он самостоятельно рассчитывает время восхода и заката солнца.

Важно! При выборе конкретного варианта следует учитывать не только то, какие задачи должно решать реле времени, но и на какие токи рассчитан прибор.

Принцип работы реле времени

От внутреннего строения зависит задержка на срабатывание и технические параметры реле времени. Они также делятся на категории в зависимости от принципа работы.

Электромагнитные

Представленный тип реле времени преимущественно рассчитан на работу в электрических схемах с постоянным током. Основными компонентами здесь выступают две обмотки: основная и коротко замыкающая. Первая генерирует магнитный поток, а вторая его накапливает. Когда подача тока прекращается, на вторичной обмотке еще некоторое
Важно! При выборе конкретного варианта следует учитывать не только то, какие задачи должно решать реле времени, но и на какие токи рассчитан прибор. Поэтому если не уверены, всегда можете обращаться к инженеру Рику за помощью. ремя удерживается заряд, который и не дает реле моментально отключиться. Время срабатывания — от 0,7 до 0,11 секунд.

Пневматические

За отсрочку отключения здесь отвечает демпферный механизм. В зависимости от настроек, он способен удерживать реле времени во включенном состоянии от 1 до 60 секунд после прекращения подачи тока. Устройства способны работать с токами большой силы, поэтому они преимущественно используются на предприятиях в щитовых КИПиА.

Часовые

Применяются в высоковольтных системах для защиты подключенного оборудования от скачков напряжения. Пользователю нужно только указать время, по завершению которого прекращается подача нагрузки. Сигналом срабатывания является сила тока, протекающего в обмотке установленного внутри электромагнита.

Электронные

Работа прибора основана на свойствах заряда и разряда конденсаторов, которые при достижении полного объема перестают проводить электрический ток. Когда заряд падает, автоматически возобновляется подача питания на нагрузку. Интенсивность заряда конденсатора регулируется сопротивлением резистора.

Логические

Относятся к наиболее современным типам оборудования. За исчисление времени здесь отвечают сумматоры, основываясь на количестве тактов. Когда значение тактов достигает определенного показателя, подается сигнал на включение питания на нагрузку, второго показателя тактов — отключение. Процесс выполняется циклично.

Настройка

Если впервые сталкиваетесь с логическими реле времени (например TDR1, TDR26 и TDR 60s), их настройка может показаться странной и сложной, но инженер Рик объяснит все просто и понятно.

В представленных устройствах имеются клеммы питания и управления. Кроме клемм на устройстве расположено три механических переключателя, которые отвечают за установку выдержки до момента срабатывания и режим работы. Если настроена задержка на включение, устройство начинает подачу питания на нагрузку только после истечения заданного времени. В случае задержки на выключение реле работает в обратном порядке.

Чтобы настроить время задержки срабатывания, необходимо сначала выбрать подходящий диапазон, после множитель. Например, для настройки срабатывания на 30 секунд необходимо: установить значение диапазона на 10 s, а множитель задать — 30.

Расположение элементов управления на изделии

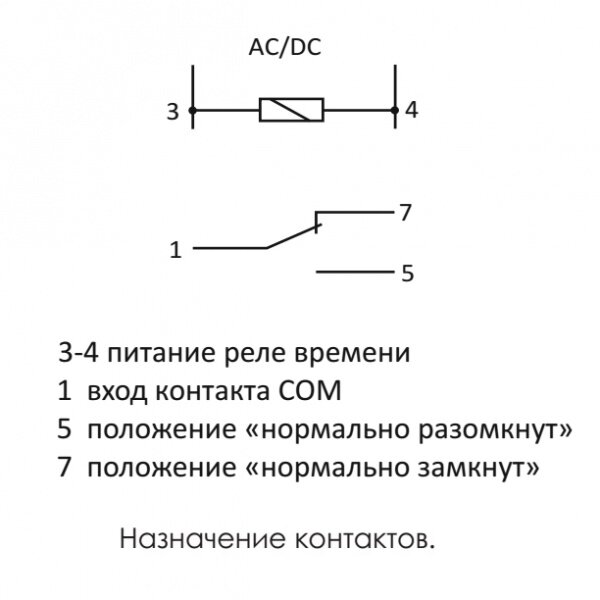

Схема подключения

Давайте рассмотрим схему подключения реле времени на примере реле TRD26.

Принципиальная схема подключения реле времени

Как видно из схемы в подключение реле времени нет никаких подводных камне и трудностей. Важно лишь внимательно ознакомиться с документацией прибора который вы покупаете. И соблюдать полярность при подключении устройства.

Диаграммы работы

Ну тут все совсем просто. Точно так же обращаемся к документации устройства и смотрим на сравнительную таблицу режимов работы реле времени.

Режимы работы реле времени

Ознакамливаемся с режимами работы устройства и выбираем режим работы исходя из наших задач. Как мы видим, при грамотном изучении документации к реле времени разобраться в его настройке и подключении можно за 5 минут. Главное, внимательно прочитать документацию, что в наше время делают так редко, а ведь то снимает многие вопросы.

Итог

Реле времени — полезная вещь, которая обязательно пригодится в вашем хозяйстве. С его помощью можно настроить автоматическое включение или отключение света в подъезде или вытяжки санузла. Это только некоторые задачи, которые может решить небольшой прибор, способный вместиться на стандартную рейку в щитовой.

Д

Что такое реле задержки времени? Принцип, преимущества, недостатки

Реле

Реле представляют собой конструктивные элементы, которые замыкают контакты и контролируют расход энергии. С помощью реле можно управлять гораздо большей мощностью при очень низком энергопотреблении. Реле используются для обработки сигналов, а также могут использоваться в качестве переключателей.

Обычное реле — это электрическое устройство, которое работает как электрический переключатель, когда ток достигает катушки реле, разомкнутые контакты замыкаются, а замкнутые контакты размыкаются. Когда ток не достигает катушки реле, контакты возвращаются в нормальное положение, в исходное состояние покоя.

Что такое реле времени?

Основной функцией в отрасли является контроль времени, весь этот процесс может осуществляться с помощью реле времени.

Независимо от области применения, когда требуется решение схемы, требующей контроля времени, эти инструменты обычно являются наиболее оптимальным вариантом. Потому что реле времени обеспечивают простое управление и высокую надежность, а также достаточно экономичны.

Реле времени

Теперь, когда размыкание или замыкание контактов реле зависит от определенного времени после включения или выключения катушки реле, они называются « Реле времени ”или электрические таймеры или реле времени.

С помощью реле времени можно установить время включения любого выходного элемента электрической цепи, например, лампы, контактора и т.д.

Реле времени представляет собой не что иное, как реле управления со встроенной выдержкой времени.

В этой статье мы изучим наиболее используемые реле времени. Мы узнаем, как они работают, их временные диаграммы, соединения, использование и т. д.

Принцип работы реле задержки времени

Реле задержки времени обеспечивает изменение состояния контактов, которые управляются включением или выключением таймера. .

После включения или выключения таймера таймер начинает отсчет с нуля до настоящего времени. Это называется накопленным временем.

Когда накопленное время и заданное время сравняются, контакт таймера изменит состояние.

Типы реле времени

В зависимости от того, когда начинается время изменения положения контактов реле, мы имеем 2 основных типа.

Реле таймера с задержкой соединения

Это также известно как «Задержка по времени» или «Для работы с задержкой». Контакты которого меняют положение через время с момента начала срабатывания (подпитки) катушки таймера.

Таймер задержки включения

Как только ток достигает катушки таймера, через время «t» контакты меняют положение, то есть те, которые были разомкнуты, замыкаются, а замкнутые контакты размыкаются (рабочее состояние).

Они останутся такими, пока на катушку подается питание.

Они вернутся в исходное состояние (в состоянии покоя), когда ток не достигнет катушки реле времени. Если подача питания на катушку прерывается, в этот момент контакты автоматически возвращаются в исходное состояние.

Время регулируется поворотной ручкой, встроенной в сам таймер. Предустановленное время может быть от нескольких миллисекунд до часов и даже дней. Но в промышленных системах управления он обычно задается в секундах и минутах.

Реле таймера с задержкой отключения

Также известно как задержка отключения или «задержка выключения». В это время контакты меняют положение, как только ток достигает катушки. Как только катушка деактивируется, время деактивации «t» начинает истекать, так что они начинают возвращаться в исходное состояние (отдых).

 «t» представляет собой время между моментом отключения катушки и моментом изменения положения контактов.

Пока катушка находится под напряжением, контакты будут в рабочем положении.

Таймер задержки выключения

На этой схеме контакты возвращаются в исходное положение «t» секунд после отключения катушки.

На приведенной ниже схеме не указано время, но активация называется триггером, а контакты или выходы — выходом.

Этот тип таймера можно использовать для автоматических лестниц. Когда мы нажимаем и отпускаем кнопку, лампы остаются включенными в течение времени t. Например, через 2 минуты после отпускания кнопки.

Другое применение может быть для управления пуском двигателя по схеме звезда-треугольник. При нажатии на кнопку и ее отпускании мотор запускается по «звезде», через определенное время, например, 5 секунд, переходит на пуск «треугольник».

Нормально открытый, замкнутый с выдержкой времени (NOTC)

Нормально открытый, (мгновенное открытие), закрытие с задержкой времени (NOTC) при подаче питания. Это означает, что когда реле находится под напряжением, контакт замыкается только после определенной временной задержки.

Контакт размыкается немедленно (мгновенно размыкается) при обесточивании катушки реле.

Нормально закрытый с таймером размыкания (NCTO)

Нормально закрытый, (мгновенное закрытие), открытие с выдержкой времени (NCTO) при подаче питания. В этом типе, когда реле находится под напряжением, контакт размыкается только после временной задержки.

Контакт замыкается сразу после обесточивания катушки реле.

То же, что и предыдущее реле, за исключением того, что используются нормально замкнутые контакты.

Нормально разомкнутый Открыт с задержкой (NOTO)

Нормально разомкнутый, (мгновенное закрытие при подаче питания), открытие с выдержкой времени (NOTO) после отключения питания.

Как только на реле подается питание, контакт замыкается и остается замкнутым некоторое время после отключения питания от катушки.

Нормально замкнутое время замкнуто (NCTC)

Нормально замкнутое (мгновенное размыкание при подаче питания), время задержки замыкания после отключения питания (NCTC), похоже на предыдущее реле, за исключением того, что используются нормально замкнутые контакты.

Преимущества реле времени

• Реле времени используются для реализации логики управления с электронными системами управления.
• Реле задержки времени помогает планировать пуск или останов оборудования.
• Реле задержки времени помогает установить время задержки от нескольких секунд до даже часов.
• Энергосбережение возможно.

Применение реле задержки времени

• Автоматическое управление
• Дистанционное управление
• Связь
• Электронное оборудование

Если вам понравилась эта статья, подпишитесь на наш канал YouTube, где вы найдете видеоуроки по КИПиА, электрике, ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать далее:

Схемы пускателей DOL
Автомат защиты от утечки на землю
Схемы пускателей звезда-треугольник
Управление двумя двигателями после выдержки времени
Реле тепловой защиты двигателей

Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Реле времени с задержкой – Принцип, преимущества, применение

Реле времени с задержкой – это тип управляющего реле со встроенной функцией работы с выдержкой времени. Обычное реле меняет свои контакты мгновенно при включении и выключении катушки реле. С другой стороны, реле задержки времени замыкает или размыкает свои контакты до или после некоторой задержки времени.

Обычное реле действует как переключатель, управляемый через электрическую цепь. Когда на катушку и электромагнит подается питание, активируются один или несколько контактов. Это позволяет другим цепям открываться и закрываться независимо.

Важность реле

Реле имеют фундаментальное значение в промышленности, особенно в тех процессах, когда требуется дистанционное управление оборудованием. Чтобы прервать переменную электрическую энергию, электрическое реле является наиболее подходящим инструментом для достижения цели.

Реле имеют широкое применение в части процессов автоматизации любого рода, таких как упаковка, сборка и децентрализованные механизмы.

Что такое реле времени?

Реле времени представляет собой устройство управления, использующее электромагнитные принципы для управления задержкой.

С помощью поворотной ручки, встроенной в сам таймер, мы можем регулировать время. Предварительно установленное время может варьироваться от миллисекунд до часов и даже дней. Однако в промышленных системах управления это обычно порядка секунд и минут. Они позволяют нам контролировать время при активации или деактивации процесса.

Реле времени выполняют соединения с задержкой , активируя свои контакты, когда установленное время реле времени проходит после активации реле.

Реле времени с задержкой отключения вызывают отключение контактов времени по истечении выбранного времени с момента отключения катушки реле времени. Эти реле обычно имеют источник питания реле времени и контакт, который управляет активацией времени.

Принцип реле времени

Реле времени — это своего рода реле времени, контакты которого переключаются через некоторое время (установленное время) после получения сигнала активации элементом обнаружения реле.

При включении или выключении реле таймер начинает отсчет с нуля до настоящего времени. Это называется накопленным временем. Как только накопленное время и заданное время сравняются, контакты таймера меняют состояние.

Типы реле времени

Существует три типа реле времени. Это;

1. Соединение с выдержкой времени (TON, Задержка включения таймера),
2. Разъединение с выдержкой времени ((TOF, Задержка выключения таймера) и
3. Соединение и разъединение с выдержкой времени. Обозначается как KT x, где «KT » обозначает контактор или реле времени. Число «x» указывает на его положение в установке.

1. Соединение с выдержкой времени (TON, Таймер задержки включения)

Соединение с выдержкой времени также известно как «Таймер задержки» или «Для работы с задержкой». Когда катушка таймера активируется (запитывается), ее контакты меняют положение через определенное время.

Как только ток достигает катушки таймера, через некоторое время «t» контакты меняют положение. Это означает, что когда контакт разомкнут, перейдите в закрытое состояние, а закрытые контакты разомкнутся (рабочее состояние).

Контакты останутся такими, пока на катушку подается питание. Контакты возвращаются в исходное состояние сразу после обесточивания катушки.

Если на обмотку реле времени не поступает питание, они возвращаются в исходное состояние (в состоянии покоя).

2. Отключение по времени (TOF, Timer OFF Delay)

Это также называется задержкой сна или «задержкой OFF». Эти таймеры меняют положение контактов, когда мощность достигает катушки таймера. После отключения питания от катушки начинает течь время выключения «t», чтобы они вернулись в исходное состояние (отдых).

«t» — время от отключения катушки до смены положения контактов. Контакты останутся в рабочем положении, пока на катушку подается питание.

3. Таймер задержки выключения

На приведенной ниже диаграмме после обесточивания катушки контакты возвращаются в исходное положение «t» секунд спустя. На схеме не указано время, но активация называется триггером, а контакты являются выходами

Нормально разомкнутый с задержкой закрытия (NOTC)

При подаче питания на катушку реле подается напряжение, и контакт немедленно размыкается (мгновенно размыкается ).

Нормально закрытый Задержка открытия с выдержкой времени (NCTO)

При подаче питания реле срабатывает через некоторое время, и контакт размыкается только после временной задержки. Контакт замыкается немедленно, когда катушка реле обесточивается. Нормально закрытый Реле с задержкой времени размыкания (NCTO) использует нормально замкнутые контакты вместо нормально разомкнутых контактов.

Нормально разомкнутый Задержка размыкания (NOTO)

После обесточивания, когда на реле подается питание, контакт замыкается и остается замкнутым некоторое время после отключения питания от катушки.

Нормально замкнутое Время задержки закрытия (NCTC)

После отключения питания реле имеет те же настройки, что и предыдущее, за исключением того, что контакты находятся в нормально замкнутом (NC) состоянии.

Преимущества реле времени с задержкой

1. Обеспечивает электрическое разделение малых и больших токов.
2. С помощью этого устройства можно управлять различными переменными, такими как напряжение, мощность и управляющие напряжения.
3. Возможно управление реле с удаленной станции
4. Реле задержки времени используются для реализации логики управления с ПЛК или РСУ.
