Программируемое реле времени: подробно об устройстве
a:2:{s:4:»TEXT»;s:11887:»Программируемое реле времени: что это такоеДословно с французского «реле» переводится как «сменить» или «заменить». Этот термин на практике раскрывают как электронный или электрический ключ, который нужен для размыкания или замыкания отдельных участков электрических цепей, то есть, фактически, для контроля расхода электроэнергии. Такое понятие обычно относят к традиционным электромагнитным реле. Устройство действует электромеханически – замыкает или размыкает электрические контакты, когда на обмотку катушки подается небольшой электрический ток. В последнее время популярность получили твердотельные реле, которые способны выдерживать большие электрические токи за счет своих мощных полупроводниковых ключей.
https://techtrends.ru/catalog/taymery-i-rele-vremeni/» target=»_blank»>Реле времени осуществляет коммутацию цепи (замыкание или размыкание цепи с током) через определенный установленный промежуток времени. Современные реле времени включают в себя микроконтролер, который следит за ходом работы устройства.
Реле времени относят к микропроцессорным устройствам. Также его называют логическим контролером, так как главной функцией этого оборудования является функция контроля времени. Сегодня такое реле используют и в быту (для организации инновационных систем «умный дом), и на производствах (например, в автоматических системах управления отдельными механизмами и машинами – насосными механизмами, сверлящим оборудованием).
Оборудование относится к устройствам автоматизации, обладает простым уровнем эксплуатации и языком программирования. За счет этих качеств программируемое реле времени получило широкую популярность на рынке.
Какие элементы включает в себя программируемое реле времени

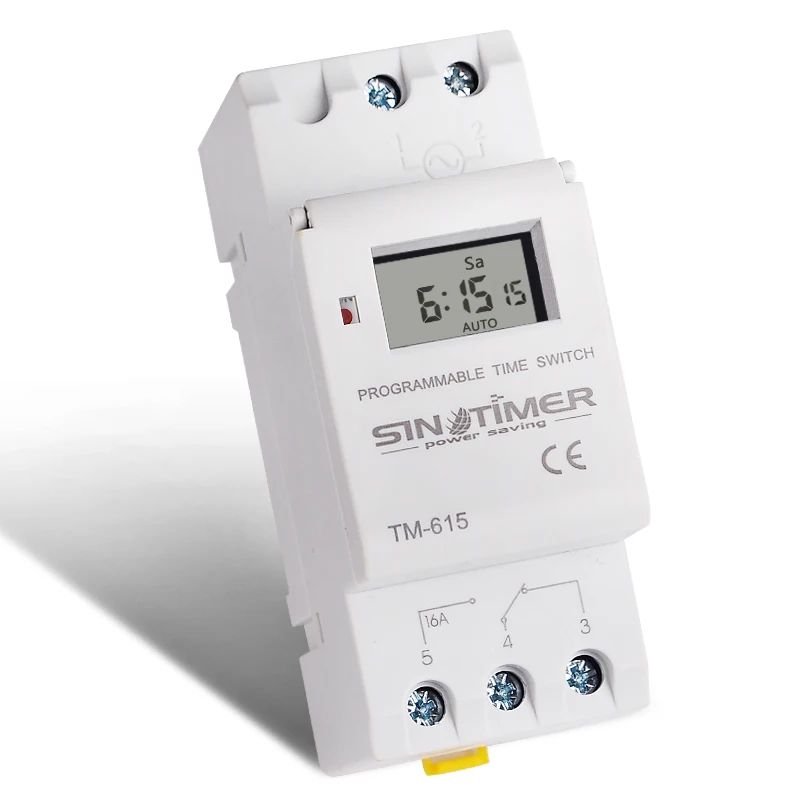

Внешне программируемое реле времени представляет моноблочную конструкцию с дисплеем, разъемами питания, входами, выходами и панелью управления. Прежде всего, в качестве главного компонента устройство включает электромеханическое реле. Его задача состоит в том, чтобы коммутировать электрическую цепь при конкретных, установленных электрических показателях. Также программируемое реле времени включает катушку и контакты, которые бывают двух типов:
нормально открытые контакты – напряжение на устройстве отсутствует, контакты разомкнуты;
нормально закрытые контакты – напряжение отсутствует на устройстве, контакты замкнуты.
Управляют устройством при помощи клавиш, расположенных на передней панели, рядом с дисплеем, отображающим всю необходимую информацию.
http://www.techtrends.ru/images/stats/programmiruemoe-rele-vremeni-1-1-2.jpg»>
Схема работы программируемого реле времени
При подключении к электросети начинает заряжаться конденсатор. Затем ток проходит через резисторы (два) и транзистор. На третьем резисторе напряжение падает, а один из транзисторов, соответственно, отпирается. Электромагнитное реле подключает к шине светодиод. Ток светодиода контролируется четвертым резистором. Конденсатор заряжается, ток заряда падает до того момента, пока не запираются первый и второй транзисторы. Реле размыкается, светодиод гаснет. Работают такие реле при подаче напряжения в 12В, 24В, 110В и 220В.
Программа на программируемом реле времени задается вручную. Пользователь устанавливает необходимые ему параметры – промежутки времени, через которые реле будет производить коммутацию электрической цепи. Включение регулируется по часам, дням недели (будни или выходные), сменам. Вы сможете установить конкретное время включения и выключения определенной установки (насосов, машин и отдельных механизмов).
Преимущества программируемого реле времени
Оптимизация работы электрических и насосных систем в быту.
Реализация системы «умный дом» – включение и выключение коммуникационных систем в определенное время, значительная экономия энергоресурсов.
Оптимизация работ систем на производствах – автоматическое включение и выключение электрического освещения, работы насосных систем, оросительных и поливных систем, отдельных механизмов, устройств, машин.
Установку времени срабатывания реле вы осуществляете вручную – это позволяет выбирать необходимое вам время.
Возможно цикличное включение и отключение систем.
Удобный дисплей, который показывает всю важную рабочую информацию.
Звуковой сигнал срабатывания устройства.
Где используется программируемое реле времени
Как уже было указано, это устройство может использоваться как в бытовых частных условиях, так и на крупных промышленных предприятиях.
В быту реле времени можно использовать для оптимизации освещения, подачи воды, организации системы «умный дом». Оптимизация, которую реализует программируемое реле времени, помогает значительно экономить ресурсы и расходовать их без излишков, что выгодно как в финансовом отношении, так и с точки зрения экологии. Также устройство может использоваться в учебных организациях, например, в школах – реле будет регулировать подачу звонков в классы. Эту же функцию регулятора подачи звонков устройство может выполнять и в производственных цехах и отделах. На птицефабриках и других животноводческих хозяйствах при помощи программируемого реле времени создают специальное искусственное освещение для живности. Как контролирующее устройство реле может быть использовано в холодильном оборудовании.
Оборудование может использоваться для включения и выключения света не только на животноводческих предприятиях, но и на любых других. Помимо осветительных приборов, могут включаться и выключаться при помощи программируемого реле времени различные станки, машины, механизмы производства – программируемое реле обеспечит оптимальный режим работы при выгодных затратах электроэнергии даже в условиях высоких нагрузок.
Программируемое реле времени используют для регуляции и контроля систем орошения и полива в сельскохозяйственных учреждениях, контроля работы насосов, вентиляции, кондиционеров.
«;s:4:»TYPE»;s:4:»HTML»;}
Таймеры и реле времени Евроавтоматика F&F (ФиФ) в сети Планета Электрика, цена
[Error] Call to a member function getBranch() on null (0) /var/www/vhosts/bitrix.elektro.ru/httpdocs/local/components/elektro/catalog.filter_form_new/component.php:329 #0: include /var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/component.php:605 #1: CBitrixComponent->__includeComponent() /var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/component.php:680 #2: CBitrixComponent->includeComponent(string, array, object, boolean) /var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/main.php:1063 #3: CAllMain->IncludeComponent(string, string, array, object) /var/www/vhosts/bitrix.elektro.ru/httpdocs/local/components/elektro/brands/templates/.default/detail.php:64 #4: include(string) /var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/component_template.php:789 #5: CBitrixComponentTemplate->__IncludePHPTemplate(array, array, string) /var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/component_template.php:884 #6: CBitrixComponentTemplate->IncludeTemplate(array) /var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/component.php:764 #7: CBitrixComponent->showComponentTemplate() /var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/component.php:712 #8: CBitrixComponent->includeComponentTemplate(string) /var/www/vhosts/bitrix.elektro.ru/httpdocs/local/components/elektro/brands/class.php:209 #9: BrandsComponent->executeComponent() /var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/component.php:656 #10: CBitrixComponent->includeComponent(string, array, boolean, boolean) /var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/classes/general/main.php:1063 #11: CAllMain->IncludeComponent(string, string, array, boolean) /var/www/vhosts/bitrix.elektro.ru/httpdocs/brands/index.php:45 #12: include_once(string) /var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/modules/main/include/urlrewrite.php:159 #13: include_once(string) /var/www/vhosts/bitrix.elektro.ru/httpdocs/bitrix/urlrewrite.php:2
Бытовое программируемое реле времени TS-T01 с десятью настраиваемыми режимами (24/7)
Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о программируемом реле времени TS-T01, которое позволяет включать/выключать различное электрооборудование в заранее запрограммированное время с интервалом в 1 минуту. Реле рассчитано на подключение к бытовым розеткам и коммутацию нагрузки с суммарным током потребления не более 16A. В обзоре будет небольшое тестирование и разборка, поэтому, кому интересно, милости прошу под кат.
Купить программируемом реле времени TS-T01 можно в магазине GearBest — здесь
Общий вид реле времени TS-T01:
ТТХ:
— Наименование модели – TS-T01
— Материал корпуса – белый пластик
— Рабочее напряжение – 230VAC
— Максимальный ток коммутации – до 16А
— Тип вилки/розетки — евростандарт
— Режимы работы реле – ручной или автоматический
— Количество программ — 10 программ
— Минимальный интервал — 1 минута
— Питание таймера – энергонезависимое (встроенный NiMH аккумулятор)
— Дополнительная функция – отображение времени
— рабочая температура – от -10°С до +40°С
Упаковка:
Реле времени TS-T01 поставляется в небольшой картонной коробочке из гофрокартона без каких-либо надписей:
Внутри коробки, помимо реле, можно найти лишь инструкцию на английском языке.
Внешний вид:
Программируемое реле времени TS-T01 выполнено в пластиковом корпусе белого цвета, в котором размещены электроника управления с дисплеем, евровилка и розеточное гнездо:
Благодаря скошенным граням, реле имеет приятный внешний вид и не портит внутридомовой интерьер:
В отличие от большинства щитовых реле, устанавливаемых на DIN рейки, данный прибор относится к приборам бытового класса и предполагает установку непосредственно во внутридомовые розетки. Сетевая вилка и розеточное гнездо выполнены по евростандарту, т.е. имеют два штырька/гнезда и контакты заземления:
С тыльной стороны корпуса присутствуют основные спецификации прибора:
Размеры дисплея – 36мм*15мм, подсветка отсутствует. Несмотря на это, читаемость символов отличная:
Размеры прибора около 135мм*60мм*73мм, вот сравнение с коробком спичек:
Разборка:
Разобрать прибор достаточно просто. Для этого необходимо выкрутить два самореза с тыльной стороны корпуса и отогнуть защелки. После этого корпус раскроется на две половинки:
Как можно заметить, силовая часть выполнена отдельно от управляющей. Питание микроконтроллера обеспечивает NiMH аккумулятор, по внешнему виду напоминающий ионистор (зеленый). По заявлению производителя, он обеспечивает бесперебойную работу более 100часов. В действительности, заряда хватает намного дольше. При подключении реле в сеть, аккумулятор подзаряжается. Для этого в схеме добавлен простейший БП. Отличительной особенностью схемы является применение помехоподавляющих конденсаторов X2 (желтый) и Y2 (синий):
Силовое реле имеет маркировку AFE BPD-SS-124DM и рассчитано на коммутацию токов до 16А при 250V, работает от напряжения 24V. Силовые провода к розеточным контактам приварены и имеют достаточное сечение 14AWG (около 2 квадратов):
Защитные штоки в розетке по желанию можно убрать:
Управление:
Программируемое реле времени TS-T01 имеет 10 независимых таймеров (программ), т.е. на каждом таймере можно установить произвольное время включения и выключения нагрузки. Все элементы управления расположены с передней стороны:
Коротко по управлению:
— WEEK, HOUR, MINUTE — установка текущего времени и дня недели (при одновременном нажатии кнопки CLOCK), а также даты и времени срабатывания реле
— RES/RCL — сброс текущего таймера (программы)
— CLOCK — для установки текущего времени и дня недели, а также для выхода из режима программирования таймера (программы)
— TIMER — поочерёдный вход в режим программирования таймеров (программ). Доступно 10 таймеров (программ). Первой показывается таймер (программа) включения (1on), затем таймер (программа) выключения (1off). Настройка времени и дня срабатывания устанавливается кнопками HOUR, MINUTE, WEEK, быстрый сброс кнопкой (RES/RCL), выход из программирования таймеров кнопкой CLOCK
— ON/AUTO/OFF – выбор режима работы (включен постоянно, по таймеру, выключен)
— RANDOM – произвольный режим работы
— CLEAR – сброс всех настроек
Итого, для корректной работы программируемого реле необходимо настроить текущее время и день недели, а затем уже программировать таймеры (программы). Для этого зажимаем кнопку CLOCK и нажимаем требуемую кнопку WEEK, HOUR, MINUTE. Кнопка WEEK отвечает за установку дня недели: понедельник (MO), вторник (TU), среда (WE), четверг (TH), пятница (FR), суббота (SA) и воскресенье (SU). Кнопка HOUR отвечает за установку текущего часа (24 часовой формат), а кнопка MINUTE – установка минут. После установки даты и времени, можно перейти к программированию реле. Напомню, что прибор может как включать потребители в заданное время, так и выключать, т.е. может либо включить нагрузку на определенное время, либо наоборот, выключить ее на определенное время. Для входа в режим программирования таймеров (программ), необходимо нажать кнопку TIMER. После этого станут поочередно доступны 10 независимых таймеров (программ). Каждая программа имеет лишь две функции: включить в заданное время и выключить в заданное время. Для установки дня срабатывания, в режиме программирования нажимаем кнопку WEEK. Доступно 16 предустановленных режимов: все дни (каждый день), только будни (рабочие дни), только выходные дни, все дни, кроме воскресенья, пн. – ср. — пт., вт. – чт. – сб, пн. – вт. – ср., чт. – пт. – сб., пн. – ср. – пт. – вс., и конкретный день (7 отдельных).
Думаю, тут все понятно, но на всякий случай поясню. Предположим, нам требуется включение какого-нибудь электроприбора два раза в сутки на 5 минут (например, в 12:00 и 20:00) семь дней в неделю (каждый день). Для этого выбираем первый режим (все дни недели), ставим время срабатывания 12:00 (1on) и время отключения 12:05 (1off) для первого таймера (программы) и аналогично для второго таймера (программы), только там ставим 20:00 и 20:05 соответственно. После этого нажимаем кнопку CLOCK или ждем 45 секунд. На этом, программирование таймера закончено. Подключенное электрооборудование будет включаться ровно в 12:00 и 20:00 (по часам на реле) на пять минут каждый день. Минимальное время включения/выключения – 1 минута. Программируемых таймеров всего 10, но для домашнего применения этого хватит. Если требуется включение нагрузки с периодичностью в 1 час круглые сутки – таймеров (программ) как раз хватит, а вот если периодичность нужна, предположим, полчаса или 10 минут, то увы, на сутки таймеров не хватит.
Отличительной особенностью реле является быстрая смена режимов работы: включен постоянно, по таймеру, выключен. Для выбора нужного режима необходимо поочередно нажать кнопку ON/AUTO/OFF.
Тестирование:
Думаю не секрет, что чем старше город, тем коммуникации там более изношены и следовательно, в летний период учащаются отключения горячей воды на профилактику или ремонт. Особенно это становится заметно в начале и конце отопительного сезона при плановых гидравлических испытаниях. Именно по этой причине я и приобрел накопительный водонагреватель, ибо в течение года, в общей сложности, около месяца не бывает горячей воды. Притом, учитывая привычку соседей экономить на всем, даже после подачи воды, нормально пользоваться ей день-два невозможно, ибо она грязная, холодная, вонючая (да, у нас однотрубная схема горячего водоснабжения, в подъезде много пожилых людей). Учитывая всю полезность водонагревателей, каких-либо собственных таймеров они не имеют, лишь терморегулятор, и в большинстве случаев могут «молотить» целый день. Я, конечно же, утрирую, но со временем полиуретановая термоизоляция начинает терять свои свойства и бачок сохраняет тепло все хуже, тэна включается все чаще. Да и собственно, зачем бойлеру работать полдня, когда никого нет дома, к тому же без присмотра. Вот поэтому я и приобрел программируемое реле времени, чтобы за полчаса до ориентировочного прихода домой, вода была теплая. Примерно так выглядит все хозяйство в работе:
К тому же, часы на кухне весьма полезная вещь:
Для демонстрации работы, я установил таймер на включение бойлера в 22:24:
Выключение нагрузки в 22:25, т.е. проработать он должен 1 минуту:
Не забываем включать режим AUTO (работа по таймеру), на фото выше реле выключено. Вот так все это выглядит в работе:
С нагрузкой в 2kW справляется (ток 8-9А), в работе уже около 3 месяцев, нареканий нет. Я хотел бы заострить внимание на двух нюансах, касающихся работы в данной реализации, а именно более быстрый износ бака из-за частых перепадов температур и более энергозатратный режим. По первому поясню: изготовить бак методом горячей штамповки невозможно, поэтому торцевую часть и фитинги для подвода/вывода воды приваривают. Самым надежным считается бак из нержавейки, который сваривают аргонно-дуговой сваркой, но при массовом производстве возможен небольшой брак (непропаи, окисление части шва и т.д.). При нагреве воды, за счет температурного расширения металлов, возможно появление микротрещин, через которые может появиться течь в результате окисления бракованной части шва. Не сразу, конечно, но через некоторое время самое слабое звено даст о себе знать. Особенно это относится к бакам из бюджетной стеклокерамики. И тут даже несколько магниевых анодов ничего не решат. Второй нюанс, на мой взгляд, сомнительный и неподтвержденный – количество затраченной энергии на нагрев холодной воды чуть больше, нежели ее постоянный подогрев. Извините, данный факт не проверял, но на мой взгляд, он имеет право на жизнь. Такой режим эксплуатации более предпочтителен для тех, кто хочет продлить срок службы водонагревателя, хотя придется раскошелиться на запасную тену, особенно в районах с жесткой водой.
Ну и пару слов по поводу экономичности — при двухтрубной схеме ГВС (сразу течет горячая вода, концевая заглушка на трубе отсутствует), водонагреватель невыгоден. При однотрубной схеме ГВС (горячую воду нужно пропускать, ибо сначала бежит прохладная), водонагреватель чуть выгоднее, но свою стоимость окупит не скоро (у нас стоимость за 1kWh — 3,65р, за куб горячей – около 120р). Я пока остановился на использовании бойлера только на время отключения горячей воды и совсем недавно приобрел на пробу щитовое программируемое реле (на DIN рейку), но о нем, возможно позже…
Вывод: достаточно качественное бытовое программируемое реле времени с неплохой сборкой и схемотехникой. Внешний вид довольно приятный и не портит домашний интерьер. Максимальный рабочий ток – 16А, но на продолжительное время я бы не рискнул питать через него более 2,2kW (около 10А). Да я и не уверен, что большинство бытовых розеток на такое способны, учитывая, что преобладающее большинство в электротоварах – китайские поделки, нагревающиеся уже при 5-7 амперах. Но тут дело даже не в токопроводах, а в самом реле, уж больно компактное. В любом случае, до 10А можно использовать смело, поэтому рекомендую к покупке…
Узнать текущую стоимость реле времени TS-T01 можно по этой ссылке тыц
Реле времени PCZ-500, два устройства в одном корпусе!
Реле времени PCZ-500 (Евроавтоматика F&F)
Включение и выключение нагрузки в определенное время — одна из самых востребованных функций. Для ее реализации необходимо реле времени.
Реле времени бывают разные. Есть совсем простые, с одной функцией (задержка включения или отключения). Есть более сложные, где настраивается и время включения, и время выключения. А есть — программируемые реле. В таких реле можно составлять программы включения/выключения нагрузки на сутки, на месяц или на год. Большинство таких реле предназначены для установки в электрощит, что не всегда удобно.
Часто реле покупается для управления какой-то одной функцией (освещение рассады, подсветка аквариума и т.п.). В этом случае требуется простое, но функциональное устройство, которое легко подключать, легко настраивать, и которым легко управлять. Всем этим критериям соответсвует реле времени PCZ-500 производства Евроавтоматика F&F
PCZ-500, это недельное программируемое реле времени, с функцией реле напряжения. Предназначено для включения и выключения освещения и различных бытовых приборов по предварительно заданной программе. Вы можете настроить до ста циклов включений и выключений. Реле будет многократно повторять заданные программы по суточному или недельному циклам. Кроме того, реле выполняет функцию реле напряжения. В случае критичесокого повышения или понижения напряжения реле автоматически отключит питание. При нормализации уровня напряжения питание цепи будет восстановлено.
Реле времени PCZ-500 имеет несколько преимуществ:
- Реле сделано в виде розеточного переходника. То есть, для подключения нужно лишь вставить реле в розетку. Не требуется протяжка провода, пайка и другие сложные манипуляции.
- Реле имеет индикатор. В обычном режиме на нем отображается текущее время. В режиме программирования — на индикакторе отображаются настраиваемые параметры.
- При необходимости вы сможете отключить функцию «реле напряжения».
- Если требуется включить/отключить реле не изменяя расписание, можно перейти на режим ручного управления.
- Реле имеет всего три кнопки. Программировать его очень просто. Кнопкой «SET» вы входите в меню. Далее кнопками «+» или «-» выбираете параметр, который нужно настроить. Еще раз нажимаете «SET». Потом кнопками «+» или «-» производите настройку. Опять нажимаете «SET» для сохранения изменений. И еще раз «SET» для выхода из меню.
Процесс программирования реле времени PCZ-500 можно увидеть на видео производителя:
Реле времени PCZ-500, допустимая нагрузка:
Технические харектеристики реле Евроавтоматика F&F PCZ-500:
- Напряжение: ~150…300В 50Гц
- Максимальный ток 16AC1/ 250В
- Контакт: 1NO (1 нормально открытый)
- Количество ячеек памяти: 200 (100 пар вкл/выкл)
- Точность установки времени: 1 минута
- Погрешность хода часов в течение суток: +1 сек
- Время сохранения заданной программы в отстутсвии питания): минимум 1 год
- Диапазон контролируемых напряжений: 150…190 / 230…280
- Погрешность измерений: не более 2%
- Задержка отключения: при росте напряжения 0,5 сек / при падении напряжения 5 сек.
- Время повторного включения: 1…9 сек : 59 минут
- Потребляемая мощность: 1,5Вт
- Диапазон рабочих температур: -25 … +50оС
- Защита: IP20
- Масса 171 грамм
Интернет-магазин электрики Престиж напрямую сотрудничает с компание Евроавтоматика F&F. У нас можно заказать любое оборудование из ассортимента этого производителя по самым выгодным ценам.
Купить реле времени PCZ-500 Евроавтоматика F&F в интернет-магазине. Открыть каталог продукции.
Полезные статьи:
Таймер Программируемый — Реле Времени (220В-16А)
Надежный и удобный в использовании таймер времени для включения/отключения устройств по заданной программе в течении заданного времени — часов, дней, недель. Отлично подходит для автоматического освещения аквариумов, теплиц; автоматизации линии инкубаторов; включения/выключения освещения дома, магазина, витрины; времени работы теплого пола, отопления и т.д.
Встроенный аккумулятор служит для бесперебойного хода часов. Полного заряда хватает на 60 дней. При подключении к сети аккум. заряжается
Технические характеристики:
- питание — 12В…220В
- количество программируемых режимов — 17
- дискретность выставления времени — 1 мин
- нагрузка на контакт — 16А
- встроенная батарея — 1,2В, 40мА
- рабочая температура от — 10 до + 40° C
- габаритные размеры — 60х60х32mm
- полный диапазон времени — 1мин — 168часов
- язык — китайский
Перед началом работы необходимо настроить часы в реальном времени.
Для снятия с блокировки нажмите 4 раза кнопку C/R.
Настройка часов:
- Нажмите и держите кнопку с изображением часов.
- Не отпуская кнопки «часы» выберете день недели кнопкой D+.
- Кнопками H+ (часы) и M+ (минуты) установите правильное время.
Установка таймера:
Таймер может выполнять одну из 17 программ. Нажимайте кнопку P для выбора одной из программ таймера. В левом нижнем углу дисплея вы можете видеть ее номер и значение on — включение (замыкание контакта) или off — выключение (размыкание контакта).
Затем нажимайте кнопку D+ для выбора дня недели, в который(-ые) будет срабатывать таймер. В верхней части дисплея будут загораться названия дней.
После этого выберите период работы таймера кнопками H+ (часы) и M+ (минуты) для значения on или off любой из 17 программ.
С помощью кнопки MANUAL вы можете управлять реле. Включать, выключать или ставить в автоматический режим — AUTO.
Внимание! Не выставляйте несколько одинаковых программ. Это приведет к неправильной работе устройства.
Подключение таймера:
ПРОГРАММИРУЕМОЕ РЕЛЕ ВРЕМЕНИ
Программируемые реле являются важными элементами в различных устройствах автоматизации, таких как автоматическое управление уличным освещением, поливом и насосами, вентиляции и кондиционирования, автоматизация дома, автоматизация энергетических установок в промышленности и многих других областях. В данной статье описывается самодельное программируемое реле на базе МК PIC16F1847 (PIC16F628А также может быть использован тут). Это улучшенная версия предыдущего варианта. Она также позволяет установить как время включения, так и выключения. Максимальный интервал времени, который можно настроить для включения и выключения нагрузки, составляет 99 часов 59 минут. В новой версии циклический параметр, который позволяет запустить реле в непрерывный цикл включения и выключения. Таймер может быть запрограммирован 4-мя кнопочными выключателями. Меню программирования, состояние реле и количество завершенных циклов отображаются на 16х2 LCD дисплее.
Таймер также сохраняет данные времени включения/выключения и циклический вариант в своей внутренней памяти EEPROM, поэтому он может сохранить эти значения даже после отключения питания питания — это защищает автоматику от сбоев. Прошивки для обоих микроконтроллеров PIC16F1847 и PIC16F628А будут в конце статьи.
Список функций программируемого реле
- Установка времени для срабатывания реле
- Вариант для циклического выполнения (максимум 100 циклов, после чего Таймер автоматически останавливается)
- Вкл/выкл диапазон: 0 до 99 часов 59 минут с шагом 1 мин
- Интерактивный пользовательский интерфейс и ЖК-дисплей
- Сигнал срабатывания — бипер
Схема реле на МК
Сначала об аппаратной части проекта. Она не сильно отличается от предыдущей версии за исключением нескольких улучшений, таких как оптоизоляция между микроконтроллером ввода/вывода и реле в цепи управления.
Питание: вся схема работает от стабилизированного блока питания 5В на LM7805. Чтобы уменьшить тепловыделение в регуляторе напряжения, рекомендуемое входное напряжение постоянного тока выбрано 9 В, оно может быть легко получено из сетевого адаптера. На плате расположен 2-контактный клеммный блок для нагрузки и стандартный 2.1 мм разъем для получения входного напряжения.
Вход и выход
Есть пять переключателей в этой схеме: один для сброса микроконтроллера, и четыре для данных, вводимых пользователем. Четыре кнопки это меню/+, выбор, ввод и старт/стоп. Их функции будут описаны в разделе программное обеспечение. ЖК-дисплей является стандартным HD44780 и управляется в 4-битном режиме. Распайка для ЖК-данных и сигналов управления показаны на рисунке. Светодиодная подсветка включается, привязкой её анодов к +5В, а катодом к общему проводу через 47 Ом резистор для ограничения тока.
Один транзистор 2N2222 нужен для включения реле. Коммутатор управляется через порт RB3 на PIC16F1847. Опторазвязка между микроконтроллером и драйвером реле выполнена с помощью оптрона 4N35. Проект также имеет пищалку (активная), которая пищит, когда реле изменяет свое состояние с вкл на выкл и наоборот. Реле и схема драйвера звукового сигнала показана на рисунке далее.
Микроконтроллер PIC16F1847 работает на частоте 4.0 МГц с помощью внешнего кварцевого резонатора. МК PIC16F628А и PIC16F1847 совместимы по выводам, так что схемы остаются неизменными для обоих микроконтроллеров.
Рисунки печатных плат
Управление таймером
Программируемый таймер получает команды от 4 кнопок. Их функции работают следующим образом:
- Меню/+: эта кнопка позволяет просматривать различные варианты меню, например, на время настройки, выключение установки времени и циклические настройки. Все параметры отображаются на ЖК-дисплее. Время Задается в формате ЧЧ:мм, и дает минимальное шаговое значение интервала 1 минута.
- Выбор: здесь можно выбрать отображаемый параметр меню на ЖК-дисплее, а также выбрать между часовой и минутной цифрами. Выбранная цифра увеличивается на 1 при нажатии кнопки меню+.
- Ввод: когда соответствующие часы и минуты установлены, нажатие кнопки Enter завершает ввод. Циклическая опция устанавливается также с помощью этой кнопки.
- Старт/стоп: данная кнопка предназначена для запуска и остановки таймера. После того, как все пользовательские настройки сохранены, данная кнопка должна быть нажата, чтобы запустить таймер. Если таймер уже включен, вы можете остановить его в любое время по нажатию этой кнопки.
Пример работы
Теперь давайте посмотрим, как это работает. Предположим, что реле времени должно быть включено через 15 минут на 10 минут. Как только таймер запускается после входа в вышеуказанное время, устройство включится через 15 минут и остается таким на 20 минут. После чего оно будет снова выключено. Если циклический параметр установлен на 1, то таймер будет работать в цикле и после еще 15 минут времени, реле включится на 10 минут, и так далее, пока не будет выполнено 100 циклов. После прохождения 100-го цикла, таймер автоматически останавливается. Количество завершенных циклов отображается на правой стороне первой строки ЖК-дисплея.
Прошивки для данного проекта разработаны с использованием компилятора mikroC Pro для pic. Вы можете скачать файлы проекта, включая исходный код и скомпилированный hex-файл по этой ссылке.
программируемые реле времени Евроавтоматика
PCZ-531A10Для регулировки яркости освещения. 480 программ. Суточный и недельный циклы. Управляющий вход. Эффект «Заката/рассвета»
Назначение
Реле PCZ-531A10 – программируемый регулятор яркости освещения с суточным или недельным циклом. Предназначено для программируемого управления яркостью освещения через устройства со стандартным диммируемым входом 0-10В.
Принцип работы
Реле запрограммированное во временных циклах — ежедневном, еженедельном, по рабочим дням (Пн-Пт) или по выходным дням (Сб, Вс) циклически меняет уровень сигнала в выходной цепи, управляя тем самым, уровнем яркости освещения (в диапазоне 0-100%). Можно запрограммировать до 480 независимых шагов программы. Контроллер оснащен входом управления, позволяющим дистанционно управлять контроллером с помощью любой моностабильной кнопки и вспомогательного реле, которое активируется при запуске выходной цепи (установленный уровень яркости выше нуля).
Отличительные особенности:
- Работа в режимах: автоматический, полуавтоматический, ручном;
- Управляющий вход – позволяет управлять яркостью освещения с помощью дополнительно подключенной моностабильной кнопки;
- Программирование эффекта рассвета/заката;
- Память состояния после пропадания питания, либо при переходе на ручной режим.
Напряжение питания: 85-265 В AC/DC
Аналоговый выходной сигнал: 0-10В/30мА
Максимальный ток нагрузки: <8A/50В DC
Контакт: 1NO
Независимых каналов: 1
Точность хода часов в сутки: ±1 с
Количество программ: 480 (240 пар)
Дискретность установки программ: 1 мин
Точность хода часов в сутки: 1 сек
Диапазон рабочих температур: от -25°С до +50°С
Потребляемая мощность: 1,5 Вт
Габариты (ШхВхГ): 35х90х65 мм
PCZ-531LED
Для регулировки яркости освещения светодиодных лент и ламп. 480 программ. Суточный и недельный циклы. Управляющий вход. Эффект «Заката/рассвета»
Назначение
Реле PCZ-531LED – предназначено для программного, временного управления низковольтными светодиодными устройствами (светодиодные ленты, светодиодные лампочки 12-24В). Управляет по суточной либо недельной циклической программе.
Принцип работы
Реле запрограммированное во временных циклах — ежедневном, еженедельном, по рабочим дням (Пн-Пт) или по выходным дням (Сб, Вс) циклически меняет уровень сигнала в выходной цепи, управляя тем самым, уровнем яркости освещения (в диапазоне 0-100%). Можно запрограммировать до 480 независимых шагов программы. Контроллер оснащен входом управления, позволяющим дистанционно управлять контроллером с помощью любой моностабильной кнопки.
Отличительные особенности (от аналогичной продукции собственного производства):
- Работа в режимах: автоматический, полуавтоматический, ручной;
- Управляющий вход – позволяет управлять яркостью освещения с помощью дополнительно подключенной моностабильной кнопки;
- Программирование эффекта рассвета/заката;
- Память состояния после пропадания питания, либо при переходе на ручной режим
Напряжение питания: 9-30 В DC
Выход: Открытый коллектор
Максимальный ток нагрузки: <8A/50В DC
Контакт: 1NO
Независимых каналов: 1
Точность хода часов в сутки: ±1 с
Количество программ: 480 (240 пар)
Дискретность установки программ: 1 мин
Точность хода часов в сутки: 1 сек
Диапазон рабочих температур: от -25°С до +50°С
Потребляемая мощность: 1,5 Вт
Габариты (ШхВхГ): 35х90х65 мм
PCZ-521-1
Напряжение питания 24-264 В AC/DC, Одноканальное, Суточный и недельный циклы, Контакт 1NO/NC, Максимальный ток 16 А.
Назначение
Реле времени программируемое PCZ-521-1 предназначено для включения-выключения различных бытовых и промышленных приборов и электроустановок по предварительно установленной программе.
Функциональные возможности:
- индикация текущего времени, дня недели и режима работы;
- встроенная Li-ионная батарея, поддерживающая работу программы в течение не менее 2-х лет после отключения напряжения питания;
- многократное повторение программ по суточному и недельному циклам.
Напряжение питания: 24-264 В AC/DC
Максимальный коммутируемый ток (AC1): 16 А
Контакт: 1NO/NC
Независимых каналов: 1
Корректировка времени вкл./выкл.: —
Количество программ: 150 пар
Дискретность установки программ: 1 мин.
Длительность импульса: —
Дискретность установки длительности импульса: —
Точность хода часов в сутки: 1 сек
Запас хода, не менее: 2 лет
Диапазон рабочих температур: от -25°С до +50°С
Потребляемая мощность: 1,5 Вт
Габариты (ШхВхГ): 35х90х65 мм
STP-541
Четырёхвременное циклическое. Напряжение 24 — 264 В AC/DC, Количество повторяемых циклов: 1-999999, Диапазон установки времени работы(перерыва): 1 сек.- 99 ч 59 мин. 59 сек., Контакт 2NO/NC, Максимальный ток 16 А.
Назначение
Реле времени STP-541 предназначены для управления технологическими процессами в системах промышленной и бытовой автоматики, в которых требуется циклическое попеременное включение нагрузки с обязательными перерывами в работе. Например, вращение электродвигателя транспартера вправо (время t1 на диаграмме работы), затем торможение и остановка (t2), включение с изменением направления вращения (t3), затем торможение и остановка (t4), и так далее до окончания отсчета заданного количества циклов работы или работа по замкнутому циклу.
Напряжение питания: 24-264 В AC/DC
Максимальный коммутируемый ток (AC1): 2х16 А
Контакт: 2NO/NC
Диапазон установки времени работы (перерыва): 1 сек. — 99 ч 59 мин 59 сек
Дискретность установки времени: 1 сек.
Количество повторяемых циклов: 1 — 999999
Диапазон рабочих температур: от -25°С до +50°С
Потребляемая мощность: 1,5Вт
Габариты (ШхВхГ): 35х90х65 мм
PCZ-521
Напряжение питания 24 — 264 В AC/DC, Одноканальное, Суточный и недельный циклы, Контакт 1NO/NC, максимальный ток 16 А. Функция NFC.
Назначение
Реле времени программируемое PCZ-521 предназначено для включения-выключения различных бытовых и промышленных приборов и электроустановок по предварительно установленной программе.
Функциональные возможности:
- функция NFC;
- индикация текущего времени, дня недели и режима работы;
- встроенная Li-ионная батарея, поддерживающая работу программы в течение не менее 2-х лет после отключения напряжения питания;
- многократное повторение программ по суточному и недельному циклам.
Напряжение питания: 24-264 В AC/DC
Максимальный коммутируемый ток (AC1): 16 А
Контакт: 1NO/NC
Независимых каналов: 1
Корректировка времени вкл./выкл.: —
Количество программ: 250 пар
Дискретность установки программ: 1 мин.
Длительность импульса: —
Дискретность установки длительности импульса: —
Точность хода часов в сутки: 1 сек
Запас хода, не менее: 2 лет
Диапазон рабочих температур: от -25°С до +50°С
Потребляемая мощность: 1,5 Вт
Габариты (ШхВхГ): 35х90х65 мм
PCZ-522
Напряжение питания 24 — 264 В AC/DC, Двухканальное, Суточный и недельный циклы, Контакт 2NO/NC, максимальный ток 16 А. Функция NFC.
Назначение
Реле времени программируемое PCZ-522 предназначено для включения-выключения различных бытовых и промышленных приборов и электроустановок по предварительно установленной программе.
Функциональные возможности:
- функция NFC;
- индикация текущего времени, дня недели и режима работы;
- встроенная Li-ионная батарея, поддерживающая работу программы в течение не менее 2-х лет после отключения напряжения питания;
- многократное повторение программ по суточному и недельному циклам;
- возможность независимого управления одновременно двумя нагрузками.
Напряжение питания: 24-264 В AC/DC
Максимальный коммутируемый ток (AC1): 2х16 А
Контакт: 2NO/NC
Независимых каналов: 2
Корректировка времени вкл./выкл.: —
Количество программ: 2х125 пар
Дискретность установки программ: 1 мин
Длительность импульса: —
Дискретность установки длительности импульса: —
Точность хода часов в сутки: 1 сек
Запас хода, не менее: 2 лет
Диапазон рабочих температур: от -25°С до +50°С
Потребляемая мощность: 1,5 Вт
Габариты (ШхВхГ): 35х90х65 мм
PCZ-523
Напряжение питания 24 — 264 В AC/DC, Одноканальное, Импульс 1 сек. — 99 мин. 99 сек., Контакт 1NO/NC, Максимальный ток 16 А.
Назначение
Реле времени программируемое импульсное PCZ-523 предназначено для включения электроприборов (нагрузки) на заданный отрезок времени длительность импульса) по установленной потребителем программе. Например: включение звонков в школе по расписанию уроков, электродвигателя конвейера и т.п. При программировании вводится время и длительность включения.
Функциональные возможности:
- установка двух независимых программ работы, переключение программ осуществляется вручную;
- автоматический перевод зимнего-летнего времени;
- повторение программ по следующим циклам: суточному, недельному, по рабочим и выходным дням;
- сохранение программы работы при длительном отсутствии напряжения питания.
Напряжение питания: 24-264 В AC/DC
Максимальный коммутируемый ток (AC1): 16 А
Контакт: 1NO/NC
Независимых каналов: 1
Корректировка времени вкл./выкл.: —
Количество программ: 60
Дискретность установки программ: 1 мин
Длительность импульса: 1 сек. — 99 мин. 59 сек.
Дискретность установки длительности импульса: 1 сек
Точность хода часов в сутки: 1 сек
Запас хода, не менее: 2 лет
Диапазон рабочих температур: от -25°С до +50°С
Потребляемая мощность: 1,5 Вт
Габариты (ШхВхГ): 35х90х65 мм
PCZ-529
Напряжение питания 24 — 264 В AC/DC, Одноканальное, Годовая программа, Контакт 1NO/NC, Максимальный ток 16 А.
Назначение
Реле времени программируемые циклическое PCZ-529 предназначено для автоматического включения и отключения потребителей по установленной программе в течение года.
Функциональные возможности:
- индикация текущего времени, дня недели и режима работы;
- автоматическая смена времени зима/лето;
- годовая программа;
- встроенная Li-ионная батарея, поддерживающая работу программы в течение не менее 2-х лет после отключения напряжения питания.
Напряжение питания: 24-264 В AC/DC
Максимальный коммутируемый ток (AC1): 16 А
Контакт: 1NO/NC
Независимых каналов: 1
Корректировка времени вкл./выкл.: —
Количество программ: 40
Дискретность установки программ: 1 мин
Длительность импульса: —
Дискретность установки длительности импульса: —
Точность хода часов в сутки: 1 сек
Запас хода, не менее: 2 лет
Диапазон рабочих температур: от -25°С до +50°С
Потребляемая мощность: 1,5 Вт
Габариты (ШхВхГ): 35х90х65 мм
PCZ-500
Напряжение питания 150-300 В AC, Суточный и недельный циклы, Контроль напряжения. Переходник вилка-розетка.
Назначение
Реле времени программируемое PCZ-500 предназначено для включения-выключения различных бытовых приборов и электрооборудования по предварительно установленной программе.
Функциональные возможности:
- Индикация текущего времени.
- Встроенная Li-ионная батарея, поддерживающая работу программы в течение не менее 2-х лет после отключения напряжения питания.
- Многократное повторение программ по суточному и недельномуциклам.
- Функция реле напряжения.
Напряжение питания: 150-300 В AC
Максимальный коммутируемый ток: 16 А
Контакт: 1NO
Точность показаний часов: 1 сек.
Погрешность хода часов в течение суток: ±1 сек.
Потребляемая мощность: 1,5 Вт
Количество программ: 200 (100 пар вкл/выкл)
Точность установки времени: 1 мин.
Время сохранения заданной программы (при снятии напряжения питания): минимум 2 года
Диапазон нижней величины напряжения: 150-190 В
Диапазон верхней величины напряжения: 230-280 В
Задержка отключения при росте напряжения: 0,5 сек.
Задержка отключения при падении напряжения: 5 сек.
Время повторного включения: 1 сек. — 9,5 мин.
Рабочая температура: от -25°С до +50°С
Размеры: 60х125х90 мм
Программируемое реле таймера, 8 входов 8 выходов, 12 В / 24 В постоянного тока
Это программируемое реле таймера представляет собой универсальное устройство с простой функцией ПЛК, 8 входами и 8 выходами и источником питания от 12 до 24 В постоянного тока, высокое качество, но низкая цена.
Функция
- Независимое управление — может заменить 8 одноканальных реле времени, каждое из которых управляется независимо. Точность времени составляет 0,1 секунды.
- Управление связью — Программируемое реле таймера может использоваться в любой комбинации многоканальных устройств без ошибок синхронизации, вызванных множеством одноканальных реле таймера.Циклы могут быть вложены произвольно.
- Календарное время — Поддержка ежедневно (0123456 действителен) × × Часов × × Мин — × × Часов × × Мин и × Месяц × — × День × — × Часы управления временем.
- Простой ПЛК — Контроллер поддерживает простые логические операции, позволяя настраивать 8 функций входа переключателя и функцию условного времени.
- Автономное управление — нет необходимости подключать компьютер и мобильный телефон, простой ПЛК может редактировать и устанавливать прямо на панели управления с ЖК-дисплеем высокой четкости, прост в эксплуатации.
Технические характеристики
| Модель | ATO-ТАЙМЕР-16PLC | ||
| Количество входов | 8 | ||
| Количество выходов | 8 | ||
| Форма вывода (дополнительно) | Транзисторный выход постоянного тока: 3 А 10 В ~ 30 В постоянного тока Транзисторный выход переменного тока: 3 А 12 В переменного тока ~ 250 В переменного тока Релейный выход: 5 А 277 В переменного тока / 30 В постоянного тока | ||
| Форма ввода | Совместимость PNP / NPN | ||
| Механический срок службы | 3 миллиона раз | ||
| Рабочее напряжение * | 12 В постоянного тока или 24 В постоянного тока | ||
| Рабочий ток | <200 мА | ||
| Номинальная мощность | 5 Вт | ||
| Целочисленная ошибка | ≤1% | ||
| Ошибка повторяемости | ≤1% | ||
| Установка | Монтаж на DIN-рейку | ||
| Размер | 145 * 90 * 40 мм | ||
| Масса | 0.38 кг | ||
* Нагрузки необходимо запитать отдельно от программируемого реле таймера, особенно когда напряжения питания между ними различаются.
Характеристики ввода и вывода
- Вход
Может быть подключен к различным входам переключателей, таким как кнопочные переключатели, бесконтактные переключатели, фотоэлектрические переключатели, реле, датчики и т. Д. Он имеет встроенную защиту 5 В и защиту от перегрузки по току и перенапряжения. - Выход
Может быть подключен к различным переключающим нагрузкам, двигателям с постоянной скоростью, контакторам, электромагнитным клапанам, реле, светодиодам, цилиндрам и т. Д.
Схема подключения
Советы: разница между релейным и транзисторным выходом программируемого реле с таймером
Программируемое реле таймера обычно имеет два вида выходных сигналов — релейный выход и транзисторный выход.Есть ли между ними различия?
Релейный выход представляет собой сухой контакт, который может быть напрямую подключен к нагрузке постоянного тока или может быть подключен к нагрузке переменного тока, при этом грузоподъемность также значительно больше (обычно с нагрузкой около 5 А).
Выход транзистора не ограничен количеством использований (без физического контакта), пока он используется в пределах своего диапазона использования без учета количества использований, и скорость отклика высокая (3K за одну секунду) , но грузоподъемность мала (обычно около 1А).
Программируемый релейный переключатель с таймером (только для печатной платы)
Программируемые релеявляются ключевыми элементами в многочисленных приложениях автоматизации, таких как автоматическое управление уличным освещением, полив и управление насосами, HVAC, домашняя автоматизация, автоматизация электростанций в промышленности и т.д. ) микроконтроллера и позволяет устанавливать время включения и выключения. Он также имеет циклическую опцию, что означает, что вы можете запускать его в непрерывном цикле из циклов включения и выключения.Таймер можно запрограммировать с помощью 4 нажимных переключателей. Меню программирования, состояние реле (ВКЛ. Или ВЫКЛ.) И количество завершенных циклов отображаются на ЖК-дисплее размером 16 × 2 символа. Временное разрешение этого реле-таймера составляет 1 минуту. Таймер также сохраняет ранее установленные времена включения / выключения и циклическую опцию в своей внутренней EEPROM, так что он может сохранять эти значения после любого прерывания подачи питания. Прошивка для этого проекта предусмотрена как для микроконтроллеров PIC16F1847, так и для PIC16F628A.
Характеристики
- Бортовой регулятор напряжения + 5В (работает при входном напряжении 9-15В постоянного тока)
- Установка времени выключения и включения для срабатывания реле
- Опция для циклической работы (максимум 100 циклов, после которых таймер останавливается автоматически)
- Сохраняет время включения / выключения и циклическую опцию из предыдущей настройки во внутреннюю EEPROM
- Диапазон времени включения / выключения: от 0 до 99 часов 59 минут с разрешением 1 минута
- Интерактивный пользовательский интерфейс с 4 тактовыми переключателями и символьным ЖК-дисплеем
- Бортовой зуммер сигнализации
Комплектация
- Программируемый релейный таймер (только для печатной платы) x1
Обратите внимание на , что вы получите только PCB , а полный список компонентов, детали схемы и прошивки доступны на веб-сайте документа.
Ссылка на документ: http://embedded-lab.com/blog/another-programmable-relay-switch-using-pic-mcu/
Если вам нужно собрать эту печатную плату, вы можете посетить страницу сборки печатной платы Elecrow и связаться с С нами компания Elecrow может помочь с поиском и сборкой печатных плат.
, 3-7 каналов — Общий доступ к проекту
ВВЕДЕНИЕ С шести лет я подумал, что было бы круто сделать своего собственного веб-кастера.Не зная тогда многого, я подумал, что могу использовать леску с присоской на конце, и это может помочь. 3D-принтеры только становились доступными, а у нас их в то время не было. Итак, идея проекта была отложена. С тех пор мы с папой стали Творцами. Это натолкнуло меня на мысль, что, если бы в «Стихах-пауках» был другой персонаж — скажем, 14 лет, единственный ребенок, выросший со старыми моторами и механическими деталями в подвале и электронными приборами. У него накопилось два 3D-принтера и сварщик.В 9 лет он открыл канал Maker (Raising Awesome). Его отец импульсивно купил швейную машинку в Prime Day, и ТОГДА, в 14 лет, его укусил радиоактивный жук Maker … ну, паукообразный. Сначала он был Создателем, а затем получил свои паучьи способности. На что был бы похож этот персонаж? Итак, мы придумали перчатку Webslinger Gauntlet и Spidey-Sense Visual AI Circuit. ДИЗАЙН ПРОЕКТА WebSlinger В перчатке Webslinger находится 16-граммовый картридж с углекислым газом, с помощью которого можно выстрелить в крючок, привязанный к кевлару. Для этого не требуется никакого микроконтроллера, только клапан, который вы найдете для накачивания велосипедных шин.У него будет двигатель в перчатке, чтобы отследить кевлар. Spider-SenseКамера и amp; датчик приближения был вшит в спину рубашки. Raspberry Pi A + служил мозгом для всего костюма, управляя всеми датчиками и камерами внутри костюма. Наряду с этим мы использовали Pi SenseHat со встроенным дисплеем RGB для изменения логотипов, например, при срабатывании «Spidey Sense». Учитывая время этого конкурса, я смог выиграть последний костюм на Хеллоуин. Вы можете найти модель на нашем сайте GitHub: https: // github.com / RaisingAwesome / Spider-man-Into-the-Maker-Verse / tree / master. Это код для запуска RGB и вибрации: from sense_hat import SenseHat время импорта импортировать RPi.GPIO как GPIO # Режим GPIO (ПЛАТА / BCM) GPIO.setmode (GPIO.BCM) # установить контакты GPIO GPIO_ECHO = 9 GPIO_TRIGGER = 10 GPIO_VIBRATE = 11 # установить направление GPIO (IN / OUT) GPIO.setup (GPIO_TRIGGER, GPIO.OUT) GPIO.setup (GPIO_ECHO, GPIO.IN) GPIO.setup (GPIO_VIBRATE, GPIO.ИЗ) смысл = SenseHat () г = (0, 255, 0) б = (0, 0, 255) у = (255, 255, 0) ш = (255,255,255) г = (204, 0, 0) a1 = [ б, г, б, б, б, б, г, б, б, г, б, б, б, б, г, б, б, б, г, г, г, г, б, б, б, б, б, г, г, б, б, б, г, г, г, г, г, р, г, г, б, б, б, г, г, б, б, б, б, б, г, б, б, г, б, б, б, г, б, б, б, б, г, б ] a2 = [ б, б, г, б, б, г, б, б, б, г, б, б, б, б, г, б, б, б, г, г, г, г, б, б, г, б, б, г, г, б, б, г, б, г, г, г, г, г, г, б, г, б, б, г, г, б, б, г, б, б, г, б, б, г, б, б, б, б, г, б, б, г, б, б ] a3 = [ г, б, б, б, б, б, б, г, б, г, б, б, б, б, г, б, б, б, г, г, г, г, б, б, г, б, б, г, г, б, б, г, б, г, г, г, г, г, г, б, г, б, б, г, г, б, б, г, б, б, г, б, б, г, б, б, б, г, б, б, б, б, г, б ] def animate (): # dist дано в футах.# скорость рассчитывается по линейному уравнению y = mx + b, где b = 0 и m = 0,1 sense.set_pixels (a1) time.sleep (0,05 * расстояние ()) sense.set_pixels (a2) time.sleep (0,05 * расстояние ()) sense.set_pixels (a1) time.sleep (0,05 * расстояние ()) sense.set_pixels (a3) time.sleep (0,05 * расстояние ()) def distance (): # Возвращает расстояние в футах StartTime = time.time () timeout = time.time () timedout = Ложь # установите для Trigger значение HIGH, чтобы подготовить систему GPIO.вывод (GPIO_TRIGGER, True) # установите Триггер через 0,00001 секунды (10 мкс) на НИЗКИЙ, чтобы отправить пинг от датчика time.sleep (0,00010) GPIO.output (GPIO_TRIGGER, ложь) # чтобы не ждать вечно, установим тайм-аут, если что-то пойдет не так. а GPIO.input (GPIO_ECHO) == 0: # если мы не получили ответ, чтобы сообщить нам, что он собирается пинговать, двигайтесь дальше. # датчик должен сработать, сделать свое дело и начать отчитываться через миллисекунды.StartTime = time.time () если (time.time () & gt; тайм-аут + .025): timedout = True перерыв #print («Истекло время ожидания эхо от низкого до высокого:», время ожидания) timeout = Время начала StopTime = Время начала а GPIO.input (GPIO_ECHO) == 1: # если мы не получаем отскока на датчике с верхней границей диапазона его обнаружения, двигайтесь дальше. # Ультразвук движется со скоростью звука, поэтому он должен возвращаться, по крайней мере, # быстро для вещей, находящихся в пределах допустимого диапазона обнаружения.timedout = Ложь StopTime = time.time () если (time.time () & gt; тайм-аут + .025): timedout = True перерыв #print («Тайм-аут эха от высокого до низкого:», время ожидания) # записываем время, когда оно вернулось к датчику # разница во времени между стартом и прибытием TimeElapsed = StopTime — Время начала # умножаем на звуковую скорость (34300 см / с) # и разделим на 2, потому что он должен пройти через расстояние и обратно # затем преобразовать в футы, разделив все на 30.48 см на фут расстояние = (Истекшее время * 17150) / 30,46 #print («Расстояние:», расстояние) если (расстояние & lt; .1): расстояние = 5 distance = round (расстояние) если расстояние & lt; 5: вибрировать () расстояние возврата def vibrate (): # если что-то очень близко, вибрируйте spidey-sense #code pending GPIO.output (GPIO_VIBRATE, Истина) time.sleep (.1) GPIO.output (GPIO_VIBRATE, ложь) # Следующая строка позволит этому скрипту работать автономно, или вы можете # импортировать сценарий в другой сценарий, чтобы использовать все его функции.если __name__ == ‘__main__’: пытаться: GPIO.output (GPIO_TRIGGER, ложь) GPIO.output (GPIO_VIBRATE, ложь) время сна (1) в то время как True: анимировать () # Следующая строка — это пример из импортированной библиотеки SenseHat: # sense.show_message («Шон любит Бренду и Коннора !!», text_colour = желтый, back_colour = синий, scroll_speed = .05) # Обработка нажатия CTRL + C для выхода кроме KeyboardInterrupt: print («\ n \ nВыполнение Spiderbrain остановлено.\ n «) GPIO.cleanup () Визуальный AII Если вы видели Человека-паука: Возвращение домой, вы бы знали о совершенно новом ИИ под брендом Старка, Карен, которую Питер использует в своей маске, чтобы помочь ему в миссиях. Карен была разработана, чтобы иметь возможность выделять угрозы и предупреждать Питера о его окружении, а также управлять многими функциями его костюма. Хотя создание чат-бота с ИИ, который отвечает голосом и чувством эмоций, может быть не самой простой задачей для этого соревнования, мы все же задумались, чтобы включить способ создания этого искусственного «паучьего чутья».«Мы решили, что сейчас самое подходящее время, чтобы воспользоваться всплеском популярности Microsoft Azure и API машинного зрения, предоставляемого Microsoft. Мы создали решение« видеть в темноте »с помощью Raspberry Pi Model A и камера NoIR: облачный сервис Microsoft Computer Vision может анализировать объекты на изображении, которое снимается камерой Raspberry Pi (также известной как моя камера Pi-der), прикрепленной к ремню. Чтобы активировать это супер-шестое чувство, у меня есть как только акселерометр Sense Hat стабилизируется, снимок будет сделан автоматически.Используя личную точку доступа моего мобильного телефона, API Azure анализирует изображение, а пакет eSpeak Raspberry Pi сообщает мне об этом через наушник. Это позволяет костюму определять, приближается ли за мной машина или злой злодей. Python Visual AI для Microsoft Azure Machine Vision: import os запросы на импорт из Picamera импорт PiCamera время импорта # Если вы используете блокнот Jupyter, раскомментируйте следующую строку. #% matplotlib встроенный import matplotlib.pyplot как plt из PIL импорта изображения из io импорт BytesIO камера = PiCamera () # Добавьте ключ подписки Computer Vision и конечную точку в переменные среды. subscription_key = «ЗДЕСЬ ВАШ КЛЮЧ !!!» endpoint = «https://westcentralus.api.cognitive.microsoft.com/» Analyse_url = конечная точка + «видение / версия 2.0 / анализ» # Установите image_path как локальный путь к изображению, которое вы хотите проанализировать. image_path = «image.jpg» def spidersense (): камера.start_preview () время сна (3) camera.capture (‘/ home / spiderman / SpiderBrain / image.jpg’) camera.stop_preview () # Считываем изображение в байтовый массив image_data = open (image_path, «rb»). read () headers = {‘Ocp-Apim-Subscription-Key’: subscription_key, ‘Content-Type’: ‘application / octet-stream’}. params = {‘visualFeatures’: ‘Категории, Описание, Цвет’} ответ = запросы.post ( analysis_url, headers = headers, params = params, data = image_data). отклик.Raise_for_status () # Объект «анализ» содержит различные поля, описывающие изображение. Большинство # соответствующий заголовок для изображения получается из свойства ‘description’. анализ = response.json () image_caption = analysis [«описание»] [«captions»] [0] [«текст»]. capitalize () the_statement = «espeak -s165 -p85 -ven + f3 \» Коннор. Я вижу «+ \» «+ image_caption +» \ «—stdout | aplay 2 & gt; / dev / null» os.system (the_statement) #print (image_caption) паучье чувство () СОЗДАЙТЕ ВИДЕО Чтобы увидеть все это вместе, вот наше видео сборки:
Загрузите бесплатно файл STL. Корпус программируемого реле таймера • Дизайн для 3D-печати ・ Cults
?Творчество: 0.0/5 (0 голосов)
Оценка участников по пригодности для печати, полезности, уровню детализации и т. Д.
Ваш рейтинг: 0/5 Удалить
Ваш рейтинг: 0/5
- 463 Просмотры
- 1 нравиться
- 11 загрузки
Описание 3D модели
Эта конструкция представляет собой футляр для цифрового программируемого реле таймера, которое оказалось удобным маленьким инструментом.Вы можете использовать его для включения и выключения электрических устройств (переменного или постоянного тока) через программируемые интервалы или при активации переключателем.
Я использовал его для программирования временной задержки в проекте камеры паровой полировки.
Технические характеристики:
Тип реле: SRD-12VDC-SL-C
Входная мощность: 12 В постоянного тока
Переключаемая нагрузка: 10 А, 250 В / 125 В переменного тока, макс. 30 В постоянного тока;
Размер: 60 x 40 x 20 мм / 2,4 дюйма x 1,6 дюйма x 0,8 дюйма
~ 15 долларов США продается на Amazon здесь: http://amzn.to/1VMUb8a
См. Изображения для получения инструкций по использованию таймера.
Информация о файле 3D-принтера
- Формат 3D-дизайна : STL
Сведения о папке
Закрывать
- Timer_Lid_with_Window.stl
- Timer_control_box_bottom.stl
- Дата публикации : 14.10.2020 в 13:47
Лицензия
CCBYSA
Теги
Создатель
Бестселлеры категории Инструменты
Хотели бы вы поддержать культы?
Вы любите Культы и хотите помочь нам продолжить приключение самостоятельно ? Обратите внимание, что мы — небольшая команда из 3 человек , поэтому очень просто поддержать нас поддерживать деятельность и создавать будущие разработки .Вот 4 решения, доступные всем:
РЕКЛАМА: Отключите блокировщик баннеров AdBlock и нажимайте на наши рекламные баннеры.
ПРИСОЕДИНЕНИЕ: Делайте покупки в Интернете, нажимая на наши партнерские ссылки здесь Amazon или Aliexpress.
ПОЖЕРТВОВАТЬ: Если хотите, вы можете сделать пожертвование через PayPal здесь.
СЛОВО РОТА: Пригласите своих друзей прийти, откройте для себя платформу и великолепные 3D-файлы, которыми поделились сообщество!
Control Engineering | Реле задержки времени с цифровым программированием и дисплеем
EZTimer от EZAutomation — это многофункциональный программируемый таймер с ярко-красным светодиодным дисплеем и двумя кнопками, который может служить экономичной прямой заменой большинства реле задержки с восьмеричным или 11-контактным разъемом.Таймеры EZTimers и реле с выдержкой времени в целом могут выполнять простые функции управления без необходимости использования программируемого логического контроллера (ПЛК) или другого контроллера. Реле с выдержкой времени оснащено амортизатором, который не позволяет немедленно протекать полной мощности. Вместо этого мощность задерживается и позволяет медленно течь в катушку или из нее.
Пять наиболее распространенных применений реле с выдержкой времени в промышленной среде: (1) синхронизация конвейерной ленты, (2) легкие манипуляции, (3) автоматический запуск двигателя, (4) управление вентилятором печи и (5) управление медленным запуском двигателя.Универсальный программируемый таймер EZTimer обеспечивает гибкость программирования задержки активации реле от 0,01 секунды до 999 часов. Четыре режима работы включают:
1. Задержка включения (задержка включения): Задержка таймера начинается, как только подается входная мощность с рабочим напряжением. Релейный выход запитывается только по истечении времени задержки, а затем остается под напряжением, пока подается входное питание.
2. Задержка при перерыве (задержка отключения по времени): Таймер указывает, что входная мощность должна быть подана на таймер до и во время отсчета времени.Задержка по времени начинается, когда переключатель размыкается (срабатывание по отрицательному фронту), и выход остается под напряжением во время отсчета времени. Затем выход обесточивается по истечении времени задержки.
3. Цикл: Таймер указывает, что при подаче входного питания при запуске реле активируется и запускается таймер задержки включения (TON). По истечении времени TON выход обесточивается, и начинается время задержки TOF (таймер выключения). В конце времени TOF на выход подается питание, и цикл повторяется, пока подается питание.
4. Одиночный выстрел: Таймер указывает, что входная мощность должна быть подана на таймер до и во время отсчета времени. Релейный выход, срабатывающий по положительному фронту, активируется при кратковременном или поддерживаемом замыкании переключателя. Реле под напряжением также запускает задержку по времени. Когда таймер заканчивает отсчет времени, реле обесточивается.
EZTimer доступен в моделях на 120 В переменного тока, 240 В переменного тока, 12 В постоянного и 24 В постоянного тока. Релейные выходы имеют номинал 2 Form C (DPDT или SPDT, двухполюсный, двухполюсный или однополюсный, двухходовой) до 10 ампер.Для оценки требований по времени не требуются ручки или кастрюли. На дисплее также будет отображаться оставшееся и прошедшее время с абсолютной точностью 1%. Говорят, что он защищен от взлома, имеет программируемую защиту паролем, сохраняет память без батареи и предлагает 50% -ную экономию затрат по сравнению с другими таймерами, доступными на рынке.
EZAutomation
www.EZAutomation.net
ОНЛАЙН
www.controleng.com/products есть дополнительные продукты. Также см. Раздел продукта в печатном / цифровом выпуске документа Control Engineering за октябрь 2015 г.
Заинтересованы в представлении продукта миру здесь? Свяжитесь с Марком Т. Хоске, [email protected].
купить Переключатель реле времени на DIN-рейку Цифровой программируемый таймер с ЖК-дисплеем —
Описание
Программируемый таймер для использования в приложениях переключения переменного тока. Встроенный аккумулятор поддерживает время и настройки. Возможность установки на DIN-рейку.
Описание:
* Цифровой программируемый переключатель таймера, точность настройки до минуты и простота использования.
* Установка на DIN-рейку.
* Расширенная предварительная настройка за неделю до этого.
* Цифровая электроника с таймером общего назначения, дневные и недельные программы.
* Повторные программы с 16 настройками включения / выключения.
* Встроенный литиевый аккумулятор с запасом хода при отключении электропитания.
* ЖК-дисплей отображает в реальном времени часы / минуты и ВКЛ / АВТО / ВЫКЛ.
* Этот таймер можно широко использовать для управления светодиодной лампой, светодиодной лентой, водонагревателем, распылителем, разливочным устройством, подогревателем, сельскохозяйственными объектами, вещательным оборудованием, бытовой техникой и т. Д.
Характеристики:
* Состояние товара: 100% новый
* Материал: ABS
* Цвет: белый (как показано на фотографии)
* Рабочее напряжение: DC12V / DC24V / AC110 / AC220V (Дополнительно)
* Размеры: 86 * 36 * 65 мм / 3,39 дюйма x 1,42 дюйма x 2,56 дюйма (прибл.)
Технические характеристики:
* Предел напряжения: 180-264 В переменного тока ( 50/60 Гц)
* Включение / выключение: 8 и 8 выключений
* Мощность: 4,5 ВА (МАКС.)
* Граница: 1 мин ~ 168 часов
* Резервная батарея:> = 15 дней
* Дисплей: ЖК-дисплей
* Минимальный интервал: 1 минута
* Обратный отсчет: 1 секунда ~ 99 минут 56 секунд
* Импульс: 1 секунда ~ 59 минут 59 секунд
* Нагрузочная способность: резистивная нагрузка: 16 А / 250 В переменного тока
* Задержка нагрузка: 10 А / 250 В переменного тока
* Нагрузка лампы: 2000 Вт
* Переключающий контакт: 1 переключающий переключатель
* Рабочая температура: -10 ~ +55 по Цельсию
* Влажность окружающей среды: 35-85% RH
Упаковка Содержимое
1 * Цифровой программируемый таймер
Инструкции по эксплуатации:
1. Подключитесь к номинальному источнику питания и нажмите «сброс» перед началом использования.
3. Программируемая настройка:
Настройка нажатия кнопки процесса
A нажмите «P» Дисплей «вкл.» И «1» установите время включения первой группы
B нажмите «D +» Установка времени включения на один день или несколько дней в неделю
C нажмите «H + / M +» Установка часов и минут времени включения
D нажмите «P» Отобразите «выкл.» и «1» установите время выключения первой группы
E нажмите «P ” Установка времени выключения на один день или несколько дней недели
F нажмите «H + / M +». Установка часа и минут времени выключения.
G повторите процесс от «A» до «F». и время выключения
4. Настройка часов полного времени
(4) нажмите «MANUAL», отобразится «AUTO ON» или «AUTO OFF»
(5) нажмите «MANUAL», чтобы изменить статус, «ON» нормально разомкнут, «OFF» »Обычно выключен.
Программируемые таймеры с фотореле и датчиком напряжения — Новатэк Электро
Программируемые таймерыЭлектронное реле таймера — это устройство бытового или промышленного назначения. Принцип его работы прост — в определенное, запрограммированное время устройство подает сигнал (включает контакты реле).Существуют различные механические и цифровые типы реле времени. В первом случае функциональность устройства ограничена простым переходным сигнальным режимом, тогда как цифровое устройство более мощное.
Новатэк Электро предлагает потребителям программируемый таймер с возможностью управления и задержки сигнала установки на день, неделю или другой заданный период. Такое устройство широко применяется во многих бытовых и промышленных сферах для кондиционирования, освещения, горячего водоснабжения и производственного оборудования.
Благодаря своей широкой функциональности и высокой производительности, суточное реле времени очень востребовано. Наша продукция успешно продается в странах бывшего СНГ, в Европе и других частях света. Предлагаем выгодные условия сотрудничества дилерам и цены производителей оптовым и розничным покупателям.
Эксплуатация устройства — особенности и преимуществаПредлагаемое нами недельное реле времени универсально.
Устройство обеспечивает работу:
- Пять режимов работы;
- Четыре временных режима;
- Два независимых заданных таймером набора команд.
Устройство объединяет в себе таймер реального времени, реле напряжения и фотореле. В случае колебаний напряжения и сбоев питания программируемые параметры сохраняются благодаря энергонезависимой памяти. Допустимый ток нагрузки реле таймера — 16 А; при большем токе — нагрузка управляется магнитным пускателем (контактором).
Цифровое реле времени оснащено светодиодной панелью, которая дает возможность контролировать работу устройства, показывая:
- Режим работы таймера и текущее время;
- Загрузка (включение / выключение) устройства в заданное время;
- Наличие напряжения в сети и его текущее значение;
- Уровень освещенности и другие индикаторы.
