Реле времени с задержкой на отключение 220в. Реле времени с задержкой выключения 220В: принцип работы, схемы и применение

Что такое реле времени с задержкой выключения на 220В. Как работает такое реле. Какие бывают схемы реле времени 220В. Где применяются реле времени с задержкой. Как самостоятельно собрать простое реле времени.

Что такое реле времени с задержкой выключения на 220В

Реле времени с задержкой выключения на 220В — это электронное устройство, которое позволяет автоматически отключать нагрузку через заданный промежуток времени после подачи питания или управляющего сигнала. Основные компоненты такого реле:

• Блок питания для преобразования сетевого напряжения 220В
• Таймер для отсчета заданного интервала времени
• Исполнительное реле для коммутации нагрузки
• Органы управления для настройки временной задержки

Принцип работы реле времени с задержкой выключения следующий:

1. При подаче питания или управляющего сигнала включается нагрузка
2. Запускается таймер обратного отсчета
3. По истечении заданного времени таймер отключает исполнительное реле
4. Нагрузка обесточивается

Схемы реле времени с задержкой выключения на 220В

Существует несколько популярных схем реализации реле времени с задержкой выключения для сети 220В:

1. Схема на транзисторах и RC-цепочке

Простейшая схема использует RC-цепочку для задания временной задержки и транзистор для управления исполнительным реле:

• При подаче питания конденсатор начинает заряжаться через резистор
• Пока напряжение на конденсаторе низкое, транзистор открыт и реле включено
• При достижении порогового напряжения транзистор закрывается и реле отключается

Время задержки зависит от емкости конденсатора и сопротивления резистора.

2. Схема на таймере NE555

Популярная схема на микросхеме-таймере NE555:

• NE555 работает в режиме одновибратора
• Время задержки задается RC-цепочкой на входе таймера
• Выход таймера управляет исполнительным реле через транзистор

Такая схема обеспечивает более стабильную и точную задержку выключения.

3. Схема на микроконтроллере

Современное решение на базе микроконтроллера:

• Микроконтроллер отсчитывает заданное время
• Программно реализуются различные алгоритмы работы
• Возможна точная настройка времени через кнопки или интерфейс

Схема на микроконтроллере наиболее гибкая в настройке и функционале.

Применение реле времени с задержкой выключения 220В

Реле времени с задержкой выключения на 220В широко применяются для автоматизации различных бытовых и промышленных процессов:

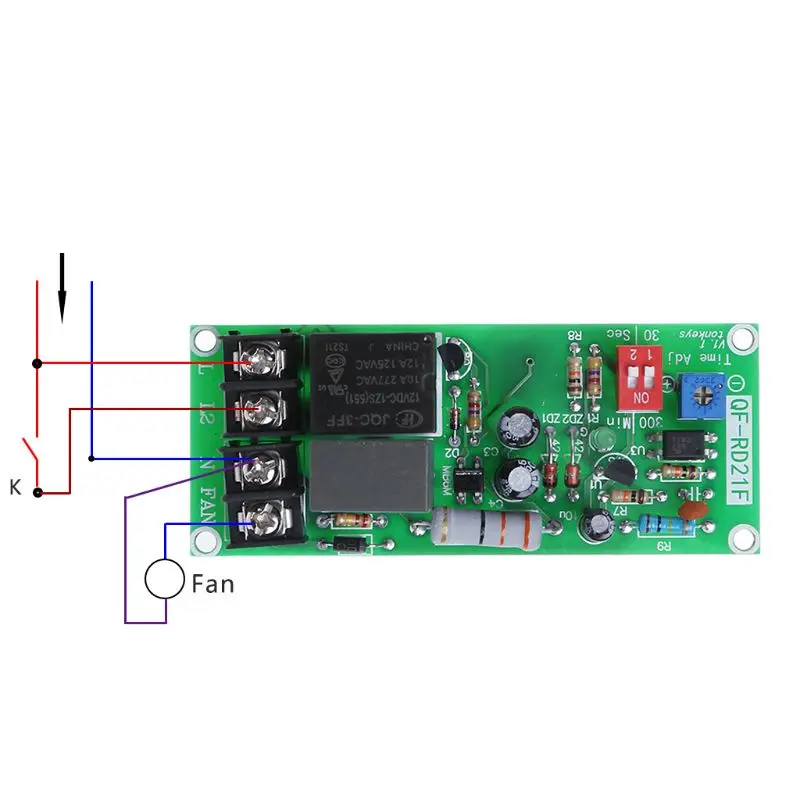

• Управление вентиляцией в санузлах — вентилятор продолжает работать некоторое время после выключения света
• Автоматическое отключение электроприборов через заданное время
• Управление освещением в подъездах, на лестничных площадках
• Отключение нагрузки в промышленных установках после завершения техпроцесса
• Задержка выключения насосов, компрессоров и другого оборудования

Использование реле времени позволяет повысить энергоэффективность и автоматизировать работу различных устройств.

Как собрать простое реле времени на 220В своими руками

Для самостоятельной сборки простейшего реле времени с задержкой выключения на 220В понадобятся следующие компоненты:

• Понижающий трансформатор 220В/12В
• Диодный мост для выпрямления напряжения
• Конденсатор 1000-2200 мкФ для фильтрации
• Резистор 10-100 кОм и электролитический конденсатор 100-470 мкФ
• Транзистор КТ315 или аналогичный
• Электромагнитное реле на 12В

Порядок сборки:

1. Собрать блок питания на 12В из трансформатора, диодного моста и фильтрующего конденсатора
2. Подключить RC-цепочку (резистор и конденсатор) к выходу блока питания
3. Подключить базу транзистора через резистор к RC-цепочке
4. Подключить обмотку реле к коллектору транзистора
5. Силовые контакты реле включить в разрыв цепи нагрузки 220В

При подаче питания реле включится, а через время, заданное RC-цепочкой, выключится. Изменяя номиналы резистора и конденсатора, можно регулировать время задержки.

Преимущества и недостатки реле времени с задержкой выключения 220В

Использование реле времени с задержкой выключения на 220В имеет ряд преимуществ:

• Автоматизация процессов включения/выключения оборудования
• Повышение энергоэффективности за счет своевременного отключения нагрузки
• Увеличение ресурса управляемых устройств
• Удобство эксплуатации — не требуется ручное отключение
• Широкие возможности настройки временных интервалов

Однако есть и некоторые недостатки:

• Необходимость настройки времени задержки
• Возможность сбоев в работе электронных компонентов
• Потребление небольшого количества энергии в режиме ожидания
• Более высокая стоимость по сравнению с обычными выключателями

Выбор готового реле времени с задержкой выключения 220В

При выборе готового реле времени для сети 220В следует обратить внимание на следующие характеристики:

• Диапазон настройки времени задержки
• Максимальный коммутируемый ток
• Тип управления — кнопкой, тумблером, автоматически
• Наличие индикации режимов работы
• Габариты устройства
• Способ монтажа — на DIN-рейку, в подрозетник и т.д.
• Наличие дополнительных функций

Популярные производители бытовых реле времени: F&F, TDM Electric, IEK, EKF, Schneider Electric.

Настройка и подключение реле времени с задержкой выключения 220В

Типовой порядок подключения и настройки реле времени:

1. Обесточить электрическую цепь
2. Установить реле времени в удобном месте
3. Подключить питание реле к сети 220В
4. Подключить нагрузку к выходным контактам реле
5. Настроить необходимое время задержки согласно инструкции
6. Проверить работоспособность реле

При подключении важно соблюдать правила электробезопасности и не превышать максимально допустимую мощность нагрузки.

Инструкция по настройке задержек реле времени 220 В | Публикации

С вами инженер Рик! Ранее я объяснял, что такое реле времени и зачем оно нужно В этой статье я расскажу, как подключить это замечательное устройство и выполнить его правильную настройку.

Кратко о реле времени

Реле времени — это прибор, основная задача которого состоит в выполнении периодического включения/отключения подачи электроэнергии на нагрузку. Причем в качестве последней может быть как уличный светильник, так и промышленный насос. Реле времени являются отличным инструментом автоматизации циклических процессов, которые выполняются в строго заданных временных периодах.

Исходя из практики, скажу, что при хорошо продуманном алгоритме работы с помощью реле времени организовываются целые производственные линии. Главное — все тщательно рассчитать и правильно настроить время включения/отключения.

Настройка задержки на реле времени

Порядок настройки задержки на включение и выключение зависит от конкретной модели устройства и ее функциональных возможностей. Например, TDR60s имеет только один переключатель, отвечающий за настройку времени, по истечению которого прибор прекратит подачу напряжения на нагрузку.

Реле времени TDR60s

Как по мне, более интересная процедура настройки задержки у реле времени TDR26.

Реле времени TD26

В этой модели пользователю предстоит выполнить последовательное программирование трех параметров задержки. Один отвечает за временной диапазон и два множителя (х1 и х10). Например, чтобы задать задержку в 3 секунды, необходимо выполнить следующие настройки: установить диапазон на 1с, а множитель х1 на 3. Чтобы установить параметр на 30 минут, потребуется выбрать диапазон 1м и значение множителя х10 установить на 3.

Настройка реле времени TRD26s

Алгоритм работы

Важной особенностью реле времени является то, что подача напряжения или отсечение нагрузки через заданный промежуток времени — это только одна из функций этих приборов. Продвинутые модели поддерживают различные алгоритмы работы. Самые простые реле времени по истечению времени задержки просто отключают оборудование от сети. Более продвинутые устройства способны запускать отсчет задержки только спустя время после подачи напряжения или реализуют циклическое включение/отключение. В некоторых случаях возможен запуск отсчета задержки только при подаче сигнала с кнопки.

Что такое диаграммы работы реле времени и чем они отличаются?

Диаграммы срабатывания представляют собой наглядную визуализацию того, как будет вести себя реле времени в конкретном промежутке времени при выполнении того или иного алгоритма. С их помощью пользователь может быстро определить оптимальный режим для решения конкретной задачи. Это в особенности важно, если необходимо выполнить целый цикл действий.

Следует обратить внимание! Для переключения алгоритма работы в некоторых реле времени используется не переключатель, а клеммы. Поэтому при их последовательном подключении важно четко соблюдать предписания в инструкции к прибору, чтобы избежать некорректной работы и ложных срабатываний.

Какую диаграмму работы выбрать

Выбор конкретной диаграммы режима работы реле времени зависит от того, какие задачи должен решать прибор. На примере модели TDR26 покажу, какие режимы работы в нем доступны.

Задержка при резком прекращении питания. Реле отключает нагрузку только спустя заданное время после прекращения подачи питания из сети.

Диаграмма работы реле времени TRD26s A

Задержка включения при наличии питания. Устройство включается в момент, когда нет питания. Автоматическое отключение выполняется только при завершении заданного времени. В случае возникновения питания реле прерывает отсчет и отключается.

Диаграмма работы реле времени TRD26s B

Задержка при подаче и отключении питания. После подключения реле к сети запускается отчет, по завершению которого прибор включается. После начинается новый отсчет на выключение реле времени.

Диаграмма работы реле времени TRD26s C

Задержка на включение. Прибор включается по завершению исчисления времени после подачи питания и отключается только в случае его прекращения

Диаграмма работы реле времени TRD26s C D

Задержка на отключение. Устройство включается вместе с подключением к сети и автоматически выключается после заданного времени.

Диаграмма работы реле времени TRD26s E

Следует учитывать!
Для решения сложных задач автоматического включения/отключения электрической схемы вы можете выполнить установку нескольких реле времени. При этом можно выполнить настройку их алгоритмов работы таким образом, чтобы каждый прибор выполнял определенное действие при возникновении той или иной ситуации в автоматическом режиме.

Виды реле времени

Кроме особенностей настройки и алгоритмов работы, реле времени отличаются формой исполнения корпуса. Наиболее распространенными среди потребителей являются блочные и модульные. Первые рассчитаны на бытового потребителя и выполнены в виде переходника для розетки. На передней панели этих устройств расположены кнопки управления и дисплей для настройки алгоритма работы.

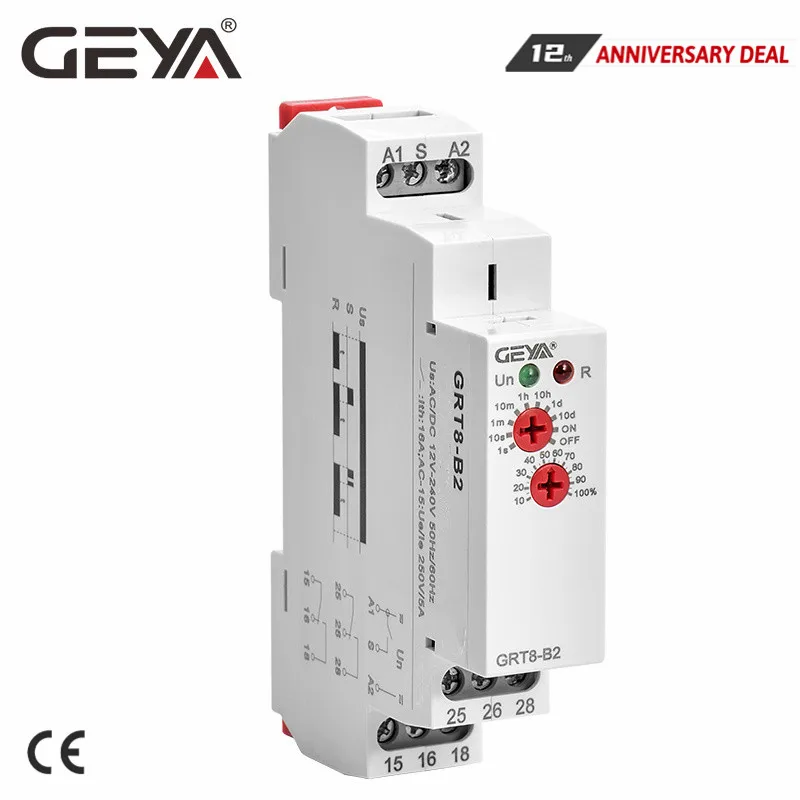

Модульные модели реле времени могут использоваться как бытовыми, так и промышленными потребителями. Их корпус выполнен таким образом, чтобы приборы смогли поместиться в щитовую. Предусмотрены крепления для установки на стандартную DIN-рейку.

Заключение

Как видите, в подключении и настройке реле времени нет ничего сложного. Главное — предварительно ознакомиться с инструкцией от производителя, чтобы ничего не напутать. Применение этого прибора ограничивается только вашей фантазией. Например, вы можете установить реле времени на вентилятор ванной комнаты, чтобы тот не сразу отключался, когда выключаете свет, а еще проработал некоторое время.

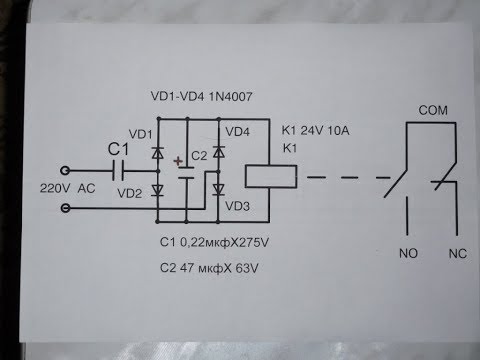

Реле времени с задержкой выключения 220в схема

Как в быту, так и на производстве существует потребность в отключении потребителей электроэнергии через заданный промежуток времени. Чтобы разорвать электрическую цепь, нужен либо контакт, либо управляемый полупроводниковый прибор. Все зависит от того, в каком направлении ведется временной отсчет. Секундомер прибавляет секунды, а таймер отнимает. Разница только в этом.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Простое реле времени с задержкой включения
• Простой узел задержки выключения устройств. Задержки включения реле схемы
• Две схемы реле времени с задержкой выключения на 220В
• Как сделать реле времени 220в своими руками
• Радиопилюля
• Как сделать реле времени своими руками?
• Реле времени 220В: схема задержки выключения
• Что такое реле времени с задержкой выключения на 220В

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Реле с задержкой отключения. Схема и применение реле времени. ABB E234 CT-AHD.

Простое реле времени с задержкой включения

В современном оборудовании часто необходим таймер, т. Прибор создает временные задержки включения или выключения других устройств. Его не обязательно приобретать в магазине, ведь грамотно сконструированное самодельное реле времени будет эффективно выполнять свои функции.

Первое считается самостоятельным прибором. Он подает сигнал через заданный временной промежуток. В автоматических системах циклическое устройство включает и отключает необходимые механизмы.

С его помощью управляют освещением:. Его применяют для выполнения следующих задач:. Промежуточное реле используется для дискретных схем и служит вспомогательным устройством. Оно осуществляет автоматическое прерывание электрической цепи. Сфера применения промежуточного таймера реле времени начинается там, где необходимы усиление сигнала и гальваническая развязка электрической цепи.

Промежуточные таймеры разделяются на виды в зависимости от конструктивного исполнения:. Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство.

Схемы простых реле времени:. При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле. При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле.

Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости. Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания. Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле.

Последний также подключается к резистору Ом. С другой стороны резистор соединен с сопротивлениями на и на кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на кОм, а третий — с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на кОм. Благодаря реле времени можно серьезно экономить средства. К примеру, его можно установить в кладовке, коридоре или подъезде, одним нажатием вы сможете включать свет, а через определенный промежуток времени он отключится в автоматическом режиме.

Этого времени вам будет достаточно, чтобы найти предмет в кладовке или просто пройти участок в коридоре. В данной статье мы расскажем вам, как сделать реле времени своими руками, рассмотрим пошаговую инструкцию и самые простые схемы подключения. Мы понимаем, что основная часть наших читателей — это любители.

Поэтому решили не вдаваться в сложные технические термины, которые могут ввести в ступор. Специально для наших подписчиков мы нашли вот такое видео, посмотрев которое вы сможете понять, как сделать самодельный таймер для отключения электричества.

Хотим обратить ваше внимание, что никаких сложностей у вас возникнуть не должно, ведь инструкция предельно простая для восприятия.

Конденсатором здесь выступает С1. Время задержки такого реле составляет 10 минут. Регулируется время с помощью стандартного резистора R1. Управляется устройство с помощью контактов, специально под него плату делать не нужно, ее можно собрать, как показано на макете. Вторая схема реле времени также элементарна. Но, для ее сборки нам необходим таймер NE Данный таймер предназначен для включения и отключения различных устройств.

Его схема выглядит следующим образом. Главным составляющим этого устройства выступает микросхема, именно он используется в построении самых популярных электрических устройств и таймеров. Микросхема позволяет наладить управление нагрузкой с помощью специального электромеханического реле.

Поэтому вы сможете его настроить на выключение и включение света. Обратите внимание, что интервал времени управляется резистором R1 и конденсатором С1.

Именно от их номинала и зависит время, через которое лампа и другой осветительный прибор будет гаснуть. Настроить время вы сможете от двух секунд до трех минут. Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт. Более подробно о нем вы сможете узнать, посмотрев вот такое видео.

Рекомендуем прочесть: как установить ленту в фару. Рассмотрим простейшую схему реле времени на вольт. Данная схема реле времени может применяться для разных нужд.

Лампа выполняет также роль ограничителя тока через схему, поэтому с энергосберегающими лампами схема работать не будет. При полной зарядке конденсатора С1 через него перестаёт протекать ток, тиристор закрывается, лампа L1 гаснет. При размыкании контактов S1 конденсатор разряжается через резистор R1 и реле времени приходит в исходное состояние.

При указанных параметрах элементов схемы время горения L1 будет составлять сек. Для изменения времени срабатывания реле нужно конденсатор С1 заменить на конденсатор другой ёмкости. Соответственно при увеличении ёмкости время работы реле времени увеличивается. Можно поставить два или больше конденсаторов в параллель и подключать или отключать их выключателями, в этом случае получится ступенчатая регулировка времени срабатывания реле времени.

Для плавной регулировки времени необходимо добавить переменный резистор R4. Можно совместить оба способа регулировки, получится реле практически с любой длительностью срабатывания. При макетировании, при указанных на схемах номиналах деталей лампочка 60Вт загоралась на время около 5 сек.

При добавлении в параллель конденсатора С2 ёмкостью 1 мкФ и резистора R4 на 1,0 кОм время горения лампочки стало возможным регулировать от 10 до 20 секунд с помощью R4. Будьте осторожны при настройке и эксплуатации устройства, детали схемы находятся под опасным напряжением. Радиодетали дешево в этом китайском магазине.

Несколько слов про элементную базу. Диод D1 можно даже не использовать. Заменить перемычкой. Резисторы R2 и R1 с мощностью 0,25 Вт. Конденсатор C1 в схеме имеет ёмкость мкФ, но нужно его подобрать. Из него зависит время срабатывания схемы. Напряжение этого конденсатора В, поскольку питание у нас само 12 В. Транзистор T1 — любой маломощный транзистор биполярный, обратной проводимости. Можно использовать даже КТ При подключении источника питания, 12 В, к примеру, поступает питание на схему, через ограничительный резистор R2 заряжается конденсатор C1.

И как только заряд на конденсаторе достиг определённого уровня, питание через резистор R1 поступает на базу транзистора. Вследствие чего последний открывается, и плюс через переход транзистора подаётся на обмотку электромагнитного реле. Вследствие чего последнее замыкается, включая или выключая сетевую нагрузку. Если хотите управлять сетевыми нагрузками, то обратите внимание именно на параметры реле. Во-первых, катушка реле должна быть рассчитана на напряжение 12 В. Сами контакты должны быть довольно мощными, в зависимости, конечно же, от подключённой нагрузки.

То есть, обратите внимание на ток допустимый через контакты. Время срабатывания реле, то есть, время зарядки конденсатора, в большей степени зависит от резистора R2. Чем выше его номинал, тем медленнее будет заряжаться конденсатор. И, разумеется, от ёмкости самого конденсатора C. Также допустимый ток через контакты составляет 10 А при напряжении В, переменном. Транзистор абсолютно не нагревается в схеме. Давайте подключим к источнику питания 12 В.

Будет использован такой аккумулятор, точное напряжение где-то 10, 8 В. Это три литиевые банки, подключённые последовательным образом.

Обратите внимание на светодиод. У нас синий светодиод подключён через ограничительный резистор на 1 кОм.

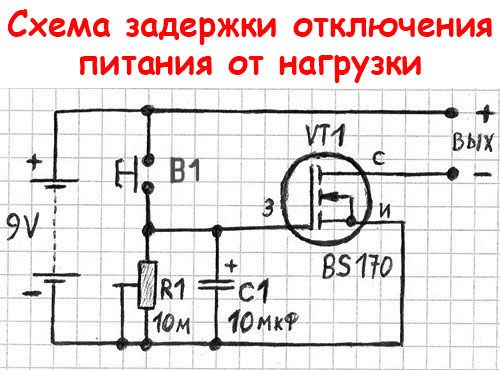

Простой узел задержки выключения устройств. Задержки включения реле схемы

Было 3 варианта: 1. Готовый блок управления за деньги. Самосборная приблуда на транзисторах и конденсаторах. Самосборная приблуда на цифровом таймере. Хотелось и чесалось бесплатно и что-то своими руками собрать. Решил собрать реле задержки включения на микросхеме NE Реле надо брать 4 или 5-ти контактное с номерами

Реле, контакторы, Реле времени, Евроавтоматика F&F, Реле времени с задержкой Реле времени с задержкой выключения вход управления В 16А 1P выдержка времени мин на DIN F&F PO Схема подключения.

Две схемы реле времени с задержкой выключения на 220В

Данное реле времени предназначено для поддержания работы подключенного устройства после размыкания управляющих контактов. Обычно, реле времени такого типа применяют для подключения вытяжной вентиляции в санузлах. Освещение включается с помощью выключателя. После выкючения освещения, вентилятор продолжает работать, и отключится через заданный промежуток времени. Например, вы отключаете электропитание станка, а вентиляторы должны проработать некоторое время после отключения двигателя, чтобы охладить его. Не стоит доверять это оператору. Любой человек, даже самый дотошный, способен на ошибку, стоимость которой может оказаться очень высокой. Неправильно отключенная техника, с большой вероятностью поломается.

Как сделать реле времени 220в своими руками

Про то, что высокое напряжение надо подавать уже после того, как прогреются катоды, мы сейчас рассуждать не будем, а примем как данное. Что, собственно, побудило взяться за В схеме законченного устройства было приведено вот такое решение задержки подачи анодного напряжения:. Как это работает?

Тот, кто хочет узнать, что такое реле времени, должен вспомнить старые стиральные машинки. Вспомните, как они работают?

Радиопилюля

В современном оборудовании часто необходим таймер, т. Прибор создает временные задержки включения или выключения других устройств. Его не обязательно приобретать в магазине, ведь грамотно сконструированное самодельное реле времени будет эффективно выполнять свои функции. Первое считается самостоятельным прибором. Он подает сигнал через заданный временной промежуток.

Как сделать реле времени своими руками?

Простой узел задержки выключения устройств. На рис. Непосредственно коммутирует нагрузку реле К1. Его группы контактов рассчитаны на управление маломощной нагрузкой с током до 0,2 А. Для коммутации более мощных потребителей энергии, например для коммутации активной нагрузки в сети В придется вводить в схему более мощное реле таким образом, чтобы контакты К1 подавали питание на дополнительное реле, а оно своими контактами коммутировало нагрузку. Схема не требует настройки и начинает сразу стабильно работать. Этот компактный узел можно вмонтировать в любой промышленный корпус или прибор холодильник, электронагреватель и т. В представленном виде — это готовое простое устройство, способное управлять светом в прихожей, коридоре, подсобном помещении, на лестнице — везде, где требуется локальное включение освещения с автоматическим выключением.

Тот, кто хочет узнать, что такое реле времени с задержкой выключения В должен вспомнить старые стиральные машинки. Вспомните, как они.

Реле времени 220В: схема задержки выключения

В этой статье мы рассмотрим различные варианты схем реле задержки времени с напряжением питания Вольт. Принцип работы такого устройства в том, что при появлении стартового события: нажатие кнопки или включение в питающую сеть, устройство подключает нагрузку к сети. По прошествии заданного времени происходит выключение нагрузки и больше она не включается, вплоть до наступления следующего стартового события.

Что такое реле времени с задержкой выключения на 220В

ВИДЕО ПО ТЕМЕ: Реле времени с задержкой выключения DK-C-02

Наиболее простым и несложным прибором, позволяющим автоматизировать различные действия, является реле времени с задержкой выключения на В. Изменение рекламы на вывесках, контроль поливочных систем, включение приборов в определённое время, подача электричества, воды — всё это и многое другое возможно осуществить, используя такое несложное устройство. Современные реле несложны в настройках режимов работы и позволяют их выполнить даже людям, не разбирающимся в технике. Реле времени — это прибор, предназначенный для автоматизации действий в зависимости от установленного интервала времени. Другими словами, устройство позволяет отсрочить запуск процесса на какой-то промежуток времени. Конструктивно прибор состоит из следующих частей:.

Сегодня мы с вами детально рассмотрим схему и конструкцию достаточно полезного устройства — реле времени с задержкой выключения нагрузки.

В современном оборудовании часто необходим таймер, т. Прибор создает временные задержки включения или выключения других устройств. Его не обязательно приобретать в магазине, ведь грамотно сконструированное самодельное реле времени будет эффективно выполнять свои функции. Первое считается самостоятельным прибором. Он подает сигнал через заданный временной промежуток.

Несколько схем реле времени и задержки выключения нагрузки. Да 0 Нет 0. Добавлять комментарии могут только зарегистрированные пользователи.

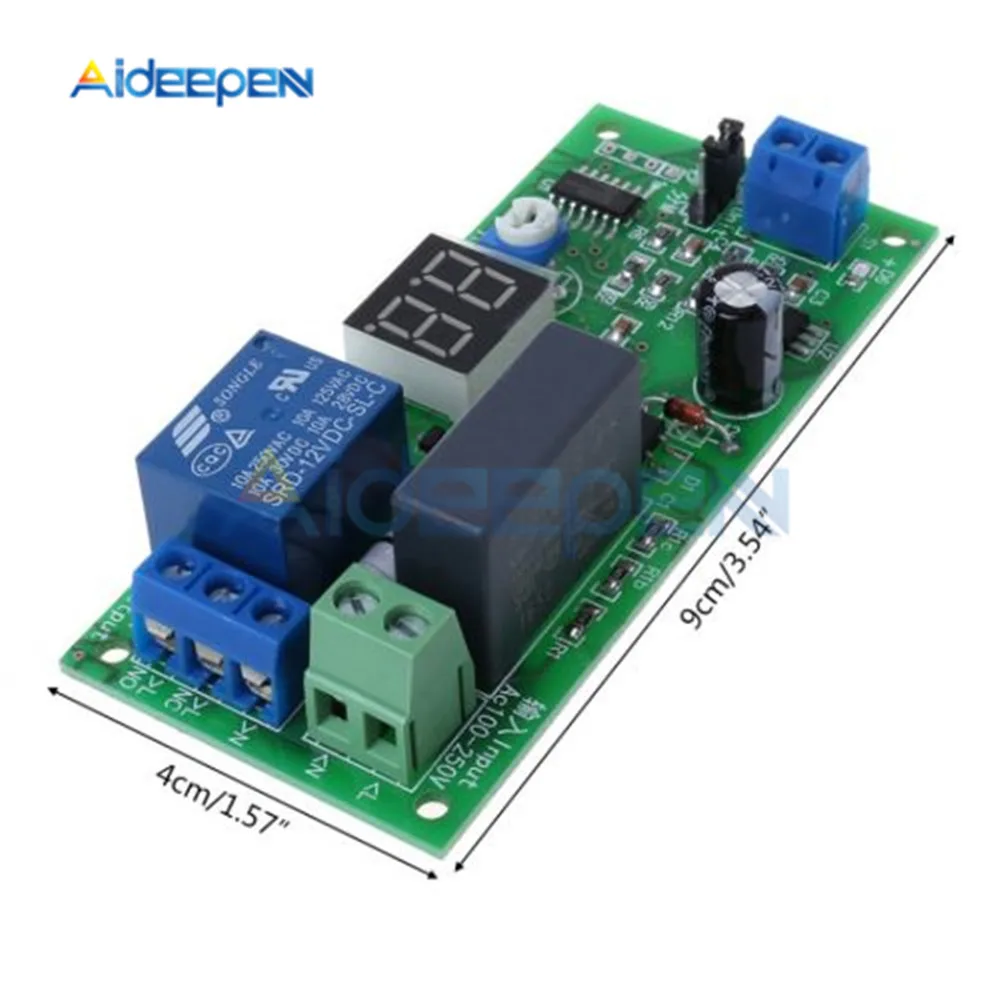

DC 5V Релейный модуль таймера задержки времени в режиме реального времени Переключатель управления часами S – Aideepen

100030



Описание:

Релейная синхронизация в режиме реального времени и задержка управления синхронизацией часов 24-часовая синхронизация 5 периодов времени
Режим может быть установлен на несколько периодов времени, может достигать 5 периодов времени;
С функцией зуммера.

Введение режима:

OPE: момент времени закрытия реле, CLE: момент времени выключения реле
Период времени: PE-1 ~ PE-5 5 периодов времени (от OPE до CLE — период времени)
—-: функция экранирование

P-1: Реле замыкается или выдает импульсы каждый день до момента времени OPE, а реле выключается или выдает импульсы до момента времени CLE.

P-2: установить день, в момент времени OPE, когда реле замкнуто или выходной импульс, в момент времени CLE, когда реле отключено / или выходной импульс

P-3: установите дату месяца, в момент времени OPE, когда реле закрыто или выходной импульс, в момент времени CLE, когда реле выключено или выходной импульс

P-4: Установите дату от 1 до дата 2, начало каждого дня в момент времени OPE, конец в момент времени CLE, действие реле или выходной импульс

P-5: Как и в случае с P-4, нельзя установить только месяц

Во-первых, как установить время?

Во время запуска интерфейса нажмите кнопку ВНИЗ на некоторое время:

Шаг 1: Выберите период времени: PE-1 ~ PE-5 Нажмите ВВЕРХ и ВНИЗ для выбора;

Шаг 2: Нажмите кнопку SET, чтобы выбрать режим: P-1 ~ P-5 (установите этот период времени в соответствующий режим), нажимая кнопки ВВЕРХ и ВНИЗ. («—-» означает блокировку этого периода времени)

Примечание: Каждый период времени может повторяться, начиная с «—-», P-1 ~ P-5 один из необязательных; Например, вы можете позволить пяти периодам времени одновременно работать в режиме P-1 или позволить периоду времени 1 работать в режиме P-1, периоду времени 2 работать в режиме P-2 и так далее.

Шаг 3: После того, как выбор режима завершен, нажмите кнопку SET, чтобы войти в интерфейс настройки периода времени, установите интерфейс в период времени, нажмите кнопку SET, чтобы переключить параметр, «OPE», начальная точка времени, «CLE «конечная точка, информация о дате «dAE»;

Шаг 4: После настройки параметров, чтобы выйти из настроек, нажмите кнопку SET в течение 2 секунд, чтобы отпустить, автоматически проверьте, являются ли настройки параметров законными, законными, чтобы сохранить параметры, вернуться к времени для запуска интерфейса; если параметр неправильный, напоминание «ERR» (например, время остановки или дата <= время или дата начала), вернитесь к интерфейсу настройки параметров;
Дополнительные возможности: Каждый «период времени» может быть установлен индивидуально

В интерфейсе настройки конкретных параметров (после второго шага) нажмите кнопку STOP, чтобы переключить режим вывода:

OUT1: Точка времени начала включает реле, время окончания выключено реле

OUT2: Выдает 1-секундный импульс для времени начала или окончания

В интерфейсе настройки определенного параметра (после второго шага) нажмите кнопку STOP на некоторое время для переключения режима звонка:

BLL0: Звонок отключен

BLL1: Звонок включен

Примечание: Когда звонит звонок, нажмите любую кнопку, чтобы остановить звонок :

1. ВКЛ: включить реле;

2. OFF: Не включайте реле, оно всегда выключено;
Нажмите кнопку STOP на интерфейсе отображения времени, чтобы переключиться между ON и OFF, текущее состояние будет мигать, а затем вернитесь к основному интерфейсу. (Эта функция является функцией аварийной остановки, нажмите один раз, чтобы закрыть замкнутое реле)

После отключения реле продукт можно использовать в качестве будильника.

Спящий режим:

1. Спящий режим C-P: в течение пяти минут, без каких-либо действий, цифровая трубка автоматически отключает дисплей, нормальная работа программы;

2. O-d нормальный режим: цифровая трубка всегда открыта, дисплей;
Нажмите кнопку STOP на некоторое время через 2 секунды, чтобы отпустить, чтобы достичь состояния C-P и O-d переключателя, текущее состояние будет мигать, а затем вернуться к основному интерфейсу.

В комплект поставки входят:

1 шт. * Модуль реле реального времени (Примечание: без батареек)



Модуль двойного регулируемого цикла / Реле времени задержки / 12 AC11 Реле времени задержки / 20 Таймер 20 AC10 20 /230/240В

  Характеристики:



1. С функцией старт/стоп, после запуска модуля в режим бесконечного цикла, реле работает в соответствии с установленным временем.

2. Это модуль реле времени с высокой точностью, стабильной и надежной работой.

3. Существует широкий диапазон времени, который вы можете установить, как время «РАБОТА», так и время «СТОП».

4. Поддержка функции запуска/остановки, модуль переходит в режим бесконечного цикла после включения питания, реле работает в соответствии с настройками времени запуска и остановки.

5. Удобно контролировать возвратно-поступательный ход или повторяющееся включение и выключение питания для испытаний оборудования и изделий на приработок.

6. Широко используется на оборудовании с таймером, повторяющемся испытательном цикле, насосе периодического действия для аквариума и т. д.

кнопку пуска, чтобы перестать работать.

Запуск режима цикла: вкл.-выкл.-вкл.-выкл. — —

Напряжение: 100-250 В переменного тока, может использоваться для питания 100/110/120/127/220/230/240 В.

Потребляемая мощность: <1,0 Вт

Выход: Активный выход, выходное напряжение равно входному напряжению.

Макс. Выходной ток: <10A

Вход: Вход пассивного переключателя, зеленый светодиод загорается после включения, красный светодиод загорается после остановки

Диапазон времени: 0,5 секунды -1000 минут

Точность времени: Макс. значение диапазона * 0,001 (разрешение 1000).

Вход (кнопка запуска): Вход пассивного переключателя, зеленый светодиод загорается после включения, красный светодиод загорается после остановки

— запуск входа не требуется. Вы можете соединить две клеммы 2 клеммы коротким проводом, и тогда плата будет бесконечно циклически повторяться (без кнопок) после включения питания.

Размер: 88 x 38 x 22 мм / 3,46 x 1,49 x 0,86 «

Страница монтажного отверстия: 83 x 33 мм / 3,26 x 1,3″

Диаметр монтажного отверстия: 3,2 мм / 0,12 «

терминал:

.



<--L power L line (fireWire) input

<--N power N line (нулевая линия) input

—>Выход N, линия нагрузки N

—>Выход: L1, линия нагрузки L

большинству приборов не требуется строго различать линию LN

—>Линейный выход LNC, нормально закрытый, обычно не подключать.



Инструкции по эксплуатации:



Время можно установить, когда плата включена или выключена.



1. Установите время работы (настройка времени включения):



ВРЕМЯ РАБОТЫ под идентификацией времени регулировки потенциометра, по часовой стрелке для увеличения длины, против часовой стрелки для сокращения продолжительности времени.



Красный переключатель ниже может установить временной диапазон (левый, 0-100 или 0-1000) и единицу измерения (правый, сек. или мин.)

Кодовый переключатель, назначенный потенциометром, установлен на левый временной диапазон. Регулируемый диапазон регулируемого резистора 0-100; диапазон набора 0-1000.

Блок переключателя кода, назначенный потенциометру, установлен правильно. Наберите номер разд. единица измерения секунд; дозвониться до Мин. для обозначения единицы измерения минуты.



2. Установите время остановки (настройка времени выключения):



ВРЕМЯ ВЫКЛ под идентификацией времени регулировки потенциометра, по часовой стрелке для увеличения длины, против часовой стрелки, чтобы сократить продолжительность времени.

Поверните потенциометр STOP TIME по часовой стрелке для увеличения и против часовой стрелки для уменьшения.



Красный переключатель ниже может установить временной диапазон (левый, 0-100 или 0-1000) и единицу измерения (правый, сек. или мин.)

Кодовый переключатель, назначенный потенциометром, установлен на левый временной диапазон. Регулируемый диапазон регулируемого резистора 0-100; диапазон набора 0-1000.

Блок переключения кода, назначенный потенциометру, установлен правильно. Наберите номер разд. единица измерения секунд; дозвониться до Мин. для обозначения единицы измерения минуты.



3. Кнопка запуска (не входит в комплект):

Подключите кнопочный переключатель мгновенного действия и нажмите его, после чего загорится зеленый светодиод, указывающий на то, что он работает. Плата будет автоматически работать в соответствии с установленным временем работы и временем остановки, бесконечным циклом. Нажмите кнопку запуска еще раз, затем загорится красный светодиод, указывающий на остановку.

Доступ к кнопке сброса, нажмите, переключитесь на зеленый свет, указывающий, что рабочее состояние модуля будет автоматически установлено в соответствии со временем работы и продолжительностью времени, чтобы перестать работать, бесконечный цикл. Нажмите кнопку «Пуск» еще раз, модуль переключится на красный свет, который, как говорят, находится в остановленном состоянии.



4. Пример настройки времени:

Требование: Работа в течение 20 секунд, остановка в течение 30 минут, бесконечный цикл (подключение 20 секунд, отключение 30 минут).

Настройки вверх:

(1)Установите диапазон времени работы от 0 до 100;

(2)Установите единицу времени выполнения на сек.;

(3) Установите потенциометр времени работы в положение 20, а именно в положение 20/100 слева;

(4) Установите диапазон времени остановки от 0 до 100;

(5)Установите единицу измерения времени остановки на минуты;

(6) Установите потенциометр времени остановки в положение 30, а именно в положение 30/100 слева;

Положение потенциометра также можно установить методом измерения напряжения.
